С коротким упором легче работать, но время прохождения делянки увеличивается. Длинная «нога» упора отнимет больше сил, но и скорость копания увеличится вдвое.

Все соединения элементов выполняются при помощи электросварки. Швы провариваются по всей длине, поскольку усилие при работе будет велико. Зубья после установки можно закалить. Для этого их раскаляют докрасна газовой горелкой, и окунают в ведро со щелочной водой.

При всех своих достоинствах, как и любой другой инструмент, наша супер лопата имеет и ряд существенных недостатков, о которых необходимо знать, прежде чем браться за ее изготовление.

А именно:

• чудо лопата не является абсолютно универсальным инструментом. Ей нельзя вскопать целину или каменистую почву. Однако если ваш огород много сезонов используется, с помощью этого приспособления вы сэкономите силы и время. А самые трудные участки доработаете обычной лопатой;
• так же невозможно вскопать глинистую, известковую и сухую почву. Зубья лопаты просто придут в негодность;
• и поскольку для изготовления понадобится сварочный аппарат, уголки, металл и прочий инструмент, то можно считать, что изготовление подобного изделия не является быстрым и доступным, а значит это еще один недостаток этого изделия.

Модификаций и способов изготовления супер лопаты существует великое множество. Тут, как говорится, кто во что горазд. В этом видео подробный пример изготовления такой лопаты своими руками.

Как сделать лопату своими руками чертежи. Приемы работы с цепными бензопилами — Валка деревьев

Чудо лопата своими руками чертежи ее вы найдете у нас в статье. Вы наверное слышали уже о таком приспособлении для дачников как чудо лопата. Если не слышали, или не совсем поняли что это рассказываем. Это такое изобретение которое призвано существенно облегчить труд на огороде. Конечно же с возрастом легче работать не становится, после работы начинает болеть спина, руки, и ноги, и хочется отдохнуть, но что если работы много, а желания или возможностей поменьше? В таких случаях на помощь и приходит чудо лопата, давайте разберемся с чертежами и сделаем ее своими руками дома.

И так, что же из себя представляет данное приспособление? Это опорная рамка к которой крепятся два рыхлителя, главный и второстепенный. Главный рыхлитель это некое подобие наконечника вил, а второстепенный рамка, с штырями, штыри эти должны проходить между наконечников вил. И также имеется опора, с помощью которой вам будет легче копать, ибо вы будете использовать лопату как рычаг, и часть усилий перейдет на эту опору.

Принцип работы лопаты для ленивых прост и гениален. Когда вы начинаете работать лопатой, вы вставляете рамку опоры в землю, таким образом фиксируя ее с помощью ноги. Далее острия похожие на виллы вгоняем в землю, а при помощи вспомогательной рамки поднимающаяся земля сама разбивается на мелкие грудки. И таким образом мы продвигаемся по участку все дальше и дальше, не затрачивая особых усилий.

Какие же еще преимущества вы испытаете при работе с такой ленивой лопатой.

• Вам не нужно нагибаться, что существенно снимает напряжение со спины.
• Не требуется применять силу, чтобы поднять грунт на штыке лопаты, так как она стоит на опоре.
• Не нужно разбивать крупные куски земли, этим займется дополнительная рамка.
• Широкая линия лопаты позволяет быстрее вскопать участок.

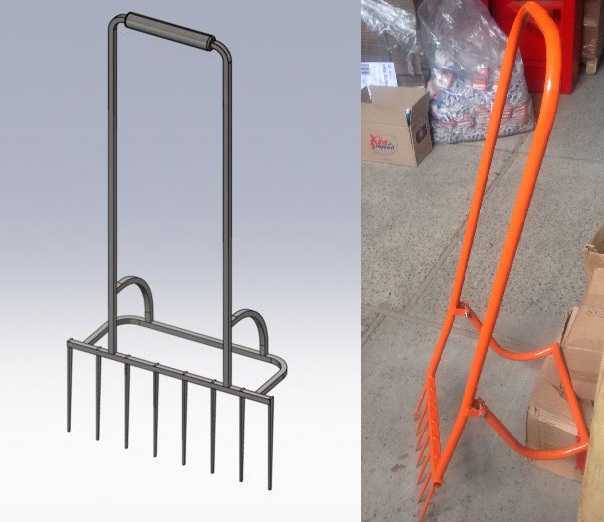

Чудо лопата фото

Конечно же, купить такую лопату для ленивых можно в магазине, она будет стоять дороже нежели обычная, оно и понятно. Поэтому если вы умеете работать со сварочным аппаратом, или имеете знакомых или друзей, которые вам могут помочь, попробуйте сделать чудо лопату своими руками, чертежи мы вам предоставим.

Как сделать чудо лопату своими руками

Необходимые материалы :

1. Пилка для метала.
2. Дрель для метала.
3. Сварка.
4. Стальной каркас или труб, уголок.
5. Арматура.
6. Металлический черенок.

• Первым делом нужно выгнуть уголок, или трубу, чтобы сделать раму для опоры. Выгнуть нужно буквой П. Ножки должны быть длиной около 80 сантиметров, а перекладина около 38 сантиметров.
• Теперь нужно сделать планку которая будет стоять поперек. В этой планке каждые пять сантиметров с помощью дрели нужно сверлить отверстия,и в них монтируем арматурины, примерно в 20 сантиметров в длину, и с помощью сварочного аппарата нужно их приварить.
• Теперь нужно сделать главный рыхлитель, для этого нам нужна труба которая будет меньше поперечной на 5 сантиметров, и также как и в прошлом случае, сверлим дырки и вставляем в них арматуру.
• Теперь нам нужно сделать ушки чтобы на них крепить шарниры которые будут держать конструкцию, сделать ее мы сможем из трубы.

Такая конструкция будет надежной, но не следует во все работы бросаться с чудо лопатой, иначе вы сможете ее сломать, не стоит вспахивать слишком сухой грунт, поберегите инструмент и он вам отплатит долгой службой. Далее предлагаем вашему вниманию обещанные чертежи чудо лопаты которую вы сделаете своими руками .

Лопата для ленивых своими руками чертежи

Лопата для ленивых фото чертежи
Чудо лопата чертежи

Чудо лопата своими руками видео

На этом наша статья о Чудо лопате своими руками завершена, наши чертежи скорей всего помогли вам сделать такой интересный агрегат, работайте с ним и помните, что сильные нагрузки вредны не только лопате, но и в первую очередь вам, поэтому больше отдыхайте и до новых встреч на нашем сайте !

На огороде всегда много работы, но одна из самых тяжёлых и утомительных – это перекопка земли. На небольших участках такую работу делают с помощью лопаты, но она отнимает силы. Однако существует особый инструмент, который позволит выполнить эту работу с гораздо меньшими усилиями. Рассказ о том, что такое чудо лопата чертежи и размеры для её изготовления будет в этой статье.

Что может чудо-лопата

Этот инструмент даёт дополнительные возможности для фермера.

Чудо-лопата предоставляет дачнику следующие преимущества:

1. При перекопке земли с её помощью требуется намного меньше усилий, по сравнению с использованием обычного инструмента.
2. Качество рыхления земли при такой обработке возрастает. Если образуются комья, то во время работы они разбиваются на части.
3. В некоторых конструкциях предусмотрено наличие заднего упора. В процессе перекопки почвы на него можно наступать, чтобы помочь себе погрузить инструмент в плотную и тяжёлую землю.
4. Если в земле есть корни сорняков, то лопата для ленивых достанет их наружу в целом виде, а не разрежет на части.
5. Этот инструмент удобно использовать для выкапывания картошки.
6. Скорость вскапывания гораздо выше, чем при работе обычным образом.

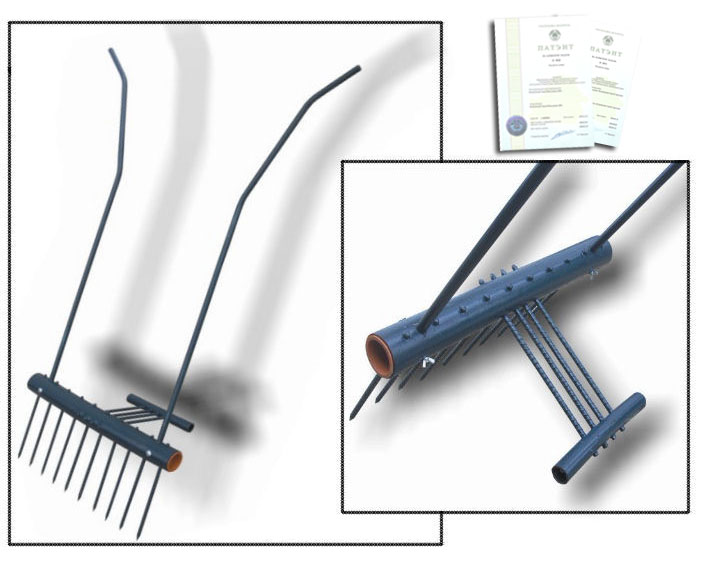

Чудо лопата

По своему внешнему виду лопата землекоп напоминает вилы с дополнительными деталями.

Она имеет в своём составе такие части:

1. Древко, за которое инструмент держит человек.
2. Металлические вилы, зубья которых примерно такой же длины, как у обычных, но шире примерно в два раза. Обычно у них от 6 до 8 зубьев.
3. К вилам прикреплён идущий назад металлический упор. При погружении чудо-лопаты в землю на него можно надавить своим весом, чтобы инструмент легче зашёл в плотную землю. Он также служит упором при выворачивании лопаты из земли.
4. В переднем направлении прикреплена горизонтальная решётка, установленная с таким расчётом, чтобы зубья вил, поднимаясь, проходили сквозь неё. При таком движении комья земли оказываются между вилами и решёткой, в результате крошатся на мелкие кусочки.

Здесь рассказано о типичном устройстве лопаты КротЧел. На практике используется несколько различных вариантов её конструкции.

Садово-огородный рыхлитель «КРОТЧЕЛ»

Как работать с лопатой

Для того чтобы перекопать землю, нужно встать спиной по направлению, в котором предстоит двигаться.

Для того чтобы воспользоваться этим инструментом, нужно сделать следующие действия:

1. Воткнуть лопату в землю. Если это сделать трудно из-за плотности грунта, нужно наступить на металлический упор.
2. После того, как лопата вошла в землю, древко нужно наклонить назад, не поднимая над землёй. При этом земля, которую зацепят вилы, пройдёт сквозь решётку и раскрошится.
3. Затем лопату, не поднимая вверх, сдвигают назад и вновь погружают в землю.

Этот процесс повторяют до тех пор, пока весь участок не будет пройден.

Различные варианты инструментов

Существуют приспособления, которые, хотя устроены аналогичным образом, имеют важные отличия в конструкции. Далее о них рассказывается более подробным образом.

Рыхлитель почвы без переднего упора

В этом виде конструкции отсутствует передний упор. Решётка для разбивания комьев сделана без передней планки. Это немного уменьшает вес лопаты рыхлителя крота. Однако, поскольку при работе нет необходимости поднимать лопату над землёй, это не даёт существенное преимущество.

Рыхлитель почвы без переднего упора

Копалка

Такой вариант отличается от классического тем, что в нём отсутствует решётка, расположенная впереди. Ручка инструмента также сделана другим образом.

Копатель состоит из следующих частей:

1. Здесь используется ручка, сделанная в форме буквы «Т». Поэтому в процессе работы лопату держат не так, как обычно. Руками держат инструмент за горизонтальные перекладины. Это помогает увеличить силу давления на почву при работе. Кроме того, такую ручку обычно делают из металла. Она может выдвигаться вверх или опускаться вниз. После того, как найдено удобное положение, ручку закрепляют болтами.
2. Вилы прикрепляются к ручке за два конца, а не за центральную часть, как в классическом варианте.
3. Упор, прикреплённый сзади к инструменту, более мощный, чем в обычном случае.

Недостатком этой конструкции является то, что не предусмотрено дробление почвы.

Легкокоп

Этот вариант можно считать наиболее простой конструкцией. Для неё пришлось изобрести прямоугольную металлическую раму, к которой прикреплены вилы, смотрящие вниз. Упор, сделанный прямоугольным, прикреплён горизонтально. Передняя решётка отсутствует.

На заметку. Несмотря на простую конструкцию, эта разновидность чудо-лопаты является эффективным инструментом для копки.

Архимедова лопата

Она мало похожа на классический вариант. Различие, в частности, состоит в том, что здесь для вскапывания используются не вилы, а штыковая лопата. Однако изобретатель применил здесь аналогичный принцип: правило рычага. Это изобретение Владимира Колыбелина из города Ковров Владимирской области.

Устроена Архимедова лопата таким образом:

1. У неё имеется два древка: длинное и короткое.
2. Лезвие инструмента присоединено к короткому древку.
3. Все детали в одно целое соединяет кронштейн. С его помощью короткое древко с лопатой в середине подсоединено к длинной ручке и может вращаться.

При работе инструмент втыкают в землю, слегка сдвигают вперёд длинную ручку. Затем наступают на короткую часть, и, с учётом закона рычага и длины плеча, лопата поднимет землю.

Важно! Хотя arhimedova лопата экономит усилия, по сравнению с обычным инструментам, её трудно применять на тяжёлых глинистых почвах.

Архимедова лопата

Как самостоятельно изготовить

Такую лопату можно сделать самому, но для этого нужно уметь работать с металлом, например, выполнять сварочные работы. В этом разделе будет рассказано, как сделать чудо лопату своими руками, про чертежи и размеры для её изготовления.

Материалы

Основная часть конструкции делается из металла. Для этого можно взять профилированную трубу или уголок. Толщина должна быть примерно 30 мм. В последнем случае важна используемая сталь, она не должна быть тоньше 3 мм.

Важно! Зубья нужно делать из качественной стали. Подойдут полученные из вил или такие, которые изготовлены на основе автомобильной рессоры. Рекомендуется, чтобы зубьев было от 6 до 8.

Рукоятку можно сделать деревянной или из металлической трубы.

Размеры

Ширина рабочей части обычно составляет от 60 до 80 см. Если сделать больше, то производительности это практически не добавит. Рекомендуемая длина штырей – от 22 до 30 см.

Длина ручки делается по росту. Будет удобно, если она будет доходить до плеча.

Чертежи

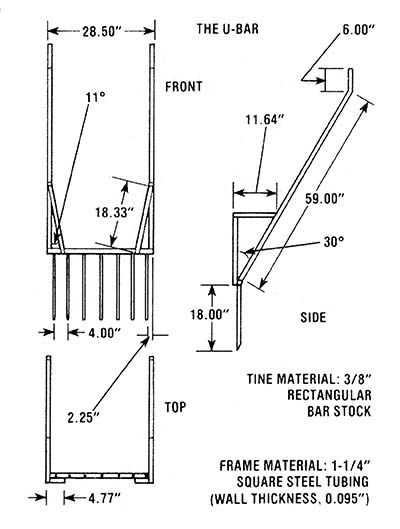

На рисунке ниже приводится один из вариантов того, как сделать лопату.

Чертёж чудо-лопаты

В соответствии с данной схемой, возможно самостоятельно изготовить инструмент.

Чудо лопата существенно облегчает труд по вскапыванию участка. Её можно сделать самостоятельно. Если есть возможность, имеет смысл приобрести качественную покупную модель.

Сегодня рассмотрим известные валочные приспособления для направленного повала деревьев, которые, в принципе, имеют схожую конструкцию, одинаковый метод воздействия на дерево при валке, но разные, при этом, силу и энергозатраты оператора. Это , вилка-рычаг («медведь ») и «реечный » домкрат .

Валочная вилка остается самым популярным вспомогательным приспособлением для направленного повала деревьев. Это рабочий инструмент – лесоруба. Даже набравший популярность ударный клин (пластик, сталь), не опережает по выбору использования лесорубами, валочную вилку. Зачастую валочную вилку используют в паре с валочным клином. Нередко лесорубы используют две и более валочные вилки для повала крупногабаритного дерева. Среди лесорубов вилка именуется по разному: «пехло», «толкан», «толкач» и др.

Изготовляют валочную вилку из сухой и прочной древесины, как правило, вырубают из подсобного материала (сухостоя) хвойных пород – сосны или елки. Предпочтительней, конечно, ель, так как сосна тяжелей и редко среди сухостоя встречается без «гнильцы». Из древесины изготовляют шест, длиной от 4 до 5 метров, диаметром 5-7 см, гладко его остругивают. На вершинную часть шеста закрепляют заостренный наконечник вилкообразной формы.

Обычно наконечник изготовляют из фермерских вил, отрезая при этом «лишние» боковые зубья и оставляя лишь средние, которые впоследствии укорачивают и заостряют. Но делают наконечник и из отрезка трубы, на боковые стороны которой приваривают железные короткие прутья и остро их затачивают. Достоинство такого наконечника очевидны: диаметр трубы подбирается шире посадочного места фермерских вил, что, в свою очередь, позволяет использовать больший по диаметру шест, в частности, его вершинную часть. Риск сломать «пехло» снижается по сравнению с «фермерским» аналогом.

Также наконечник для валочной вилки изготовляют из железной пластины, разрезают её надвое, делая двоякой, и приваривают к фрагменту трубы небольшого диаметра. Поступают и еще проще – плющат отрезок трубы до половины, раздваивают на «вилку», а другой её конец является уже готовым посадочным местом для шеста.

Комлевую часть вилки (конец) целесообразно сделать шарообразной, чтобы избежать болевых ощущений и воздействий от неровностей и острых граней шеста на конце. Мы, работая в лесхозовской бригаде, всегда закругляли комлевой конец «толкана», что способствовало более сильнее воздействовать на рычаг и избегать боли.

С целью исключения болевых ощущений от действия валочной вилки, нередко на комель шеста наколачивают кусок войлока. Существует и кустарное изобретение, которое нашло широкое применение у помощников вальщика леса. Это прошитый двойной фрагмент из войлока прямоугольной формы, в котором прорезано отверстие для большого пальца. Закрепляется войлочная «приспособа» на поясной ремень помощника сбоку в районе правого (у правшей) бедра. При сталкивании дерева, помощник упирает комлевую часть валочной вилки на эту войлочную подкладку и использует ногу как рычаг.

Хочу напомнить всем лесорубам, что упирать валочную вилку в части тела категорически запрещено по ТБ! Помощник должен использовать валочную вилку при работе, держа её руками. Комлевая часть шеста во время сталкивания дерева должна упираться только в ладонь лесоруба!

Все это так. Инженер по ТБ не однократно делал нам замечания во время проверок на лесозаготовке. И мы все и всегда игнорировали эти замечания. Уверен, что все лесорубы упирают валочную вилку при сталкивании деревьев в ногу. Это грустно и трагически опасно, но иначе никак, как парадоксально это не звучало бы.

Со мной в двух случаях едва не произошло трагедии при подобной ситуации. Все это происходило по неопытности в молодости. Один раз я встал с валочной вилкой, упираясь задней ногой в комлевую часть дерева, которое находилось позади меня. Со временем толчка при сталкивании дерева я просчитался, спиленное дерево пошло назад, остановить его я не мог, но и двигаться по инерции назад мне не давало заднее дерево и «пехло», которое впилось вверх моего бедра. Я попал под некий «пресс». Спасло лишь то, что спиленное дерево не упало назад, а лишь «посадилось» в резе в обратную сторону. Еще 10см и моя бедренная кость, возможно, треснула бы, а большую бедренную артерию раздавило бы.

Второй случай – почти аналогичный, но дерева позади меня не было. Просто толчковое колено согнул круто при сталкивании, силы не рассчитал, дерево пошло назад – ногу «задавило» и не было возможности перестроиться. Пришлось упасть, чтобы не раздавило «пехлом», дерево опять же лишь «посадилось» в резе и устояло.

Ниже приведу два вида валочных вилок. Это усовершенствованная вилка, которую модернизировал И.Е.Немцев для своей малой комплексной бригады.

Изготовлена она из 5-тиметрового шеста. Посередине шест имеет диаметр 65мм, а по концам – 50мм. Эта, на первый взгляд незначительная особенность, делает шест равнопрочным! Комлевая часть валочной вилки имеет шарообразную форму. Наконечник стальной, имеет вилкообразную структуру.

Схема другой валочной вилки, которую изобрел бригадир Л. В. Желница, напоминает нам кустарное валочное приспособление – «медведя». Это валочная вилка-рычаг . Шест состоит из двух составляющих: основного шеста, длиной 3,2-3,8м и рычага, который крепиться к основному шарнирным методом. Соотношение плеч зависит от роста помощника вальщика леса. Весит такая вилка-рычаг от 3 до 4 кг. Наконечник – двузубый, стальной.

Переходим к кустарному валочному приспособлению, которое изготовляется из подсобного материала. Вернее сказать, дополняется валочная вилка рычагом. Собственно мы только что рассмотрели его заводской аналог выше.

Название этого валочного приспособления «медведь », «медведка », «медведёк » и т.п. Конструкция «медведя» заключается в дополнении к классической валочной вилке рычага, который вырубается из прочной сухой древесины диаметром 100-150мм и длиной до 2 метров. На рычаге вырубается посадочное (опорное) место под вилочную вилку во избежание соскока вилки с рычага.

Используется «медведь» крайне редко и в исключительных случаях. Это всем известные нештатные ситуации, когда помощник вальщика не может «взять дерево», а его необходимо свалить именно в направлении валки.

Приведу примеры:

Бывает, что в конце проваленного технологического коридора остались стоять наклоненные назад кубатуристые деревья. вальщик не пользуется, навалить нечем, так как ближайшие и единственные «деревья-сбиватели» стоят за отбойным визиром. Валить назад дерево не всегда возможно – сзади за визиром впритык могут стоять «рахи» (двухвершинные деревья) и спиливаемое дерево можно завесить на них.

Риск зажать пильную шину очень высок, поэтому разумным будет сделать неглубокий подпил, а на месте спила произвести сквозной пропил двумя резами справа и слева, оставляя посередине «язык».

«Язык» подрезается вальщиком в финальной стадии повала дерева, когда установлена «медведка», при этом важно, чтобы на рычаг во время спила воздействовали два помощника. Даже если во время спила «языка» зажмет шину, то зажим гарнитуры будет неглубоким, а вальщик может присоединиться к помощникам и помочь свалить дерево. Можно подстраховаться вальщику и перед финальным подрезом «языка» вставить в рез, самодельный, вырезанный из дерева клин во избежание зажима шины.

Все это выглядит, конечно, скептически, достаточной суетно и непродуктивно. Тем более в нынешнее время легче и разумнее будет приобрести для таких случаев специализированные клинья. Но раньше были проблемы с наличием заводских клиньев и «медведки» использовались в подобных ситуациях повсеместно.

Очень важно, используя «медведку» или заводской аналог валочной вилки с шарнирным рычагом, валить деревья в подобных нештатных случаях должен лишь опытнейший вальщик леса. Особенно опасно и сложно вываливать проблематичные деревья «медведем» на склонах и я бы не рекомендовал вообще валить такие деревья в сторону направленного повала. Лучше «бросать назад» и доставать талькой или лебедкой трактора.

Кроме этого, используя «медведя», вы убиваете свое здоровье: не только спина «трещит по швам», но и ноги «отсыхают». Нагрузка на суставы колоссальная и в возрасте это даст о себе знать!

Существует, однако, отечественные и зарубежные аналоги «медведя» заводской конструкции. Это уже современные реечные домкраты. В основе принципа действия которых, лежит выдвигаемая стальная рейка – метод «телескопа». Механизм – храповый с фиксатором и тросом. Сам домкрат представляет собой две стальные трубы различного диаметра и длины, которые выдвигаются одна из другой.

Наш изготовитель выпускает валочное приспособление для направленного повала со следующими параметрами:

Длина толкания устройства — 50 см.

Усилие, создаваемое устройством — 29,4 kN.

Вес домкрата: 14,5 кг.

Длина приспособления в собранном состоянии составляет: 110 см.

Ну и конечно есть зарубежный домкрат.

Используют реечные домкраты, в первую очередь, в аварийных ситуациях: в арбористике, при удалении проблематичных деревьев и на опасных участках, таких как ЛЭП и т.п. Но некоторые зарубежные коллеги применяют такие домкраты и при валке леса. Работу реечного домкрата предлагаю посмотреть на видиохостингах, а также на роликах выложенных на блоге.

Оставляйте свои рассуждения на тему валочные приспособления .

Чудо-лопата является настоящим изобретением и помощников для огородника. В последнее время огородники и садоводы часто стали применять чудо лопату для копки земли . Теперь, практически, на каждом приусадебном участке имеется такой инструмент. Причем, некоторые модели такого орудия труда стали довольно популярными среди дачников. Работа с таким прибором значительно снижает физическую нагрузку. При этом, с ее помощью обработка земляного участка проводится быстрее почти в 3 раза.

Плюсы и минусы чудо лопат

Чудо лопату можно назвать универсальным садовым инструментом. Однако, он обладает не только положительными свойствами, но и отрицательными. Приспособление имеет много плюсов:

• Благодаря такой лопате человек работает в саду или на огороде со сниженной физической нагрузкой;
• Широкий размах вил дает возможность значительно ускорить процесс обработки земельного участка любого размера;
• Работать с аппаратом легко и просто;
• С помощью чудо лопаты можно обрабатывать даже тяжелые типы грунтов;
• Высокая надежность и долговечность инструмента.

Стоит обратить внимание, также на минусы чудо лопаты:

• Для максимального результата работы с помощью данного приспособления, вес работника должен быть не менее 80 килограмм;
• В случае поломки лопаты, могут возникнуть проблемы с ремонтом;
• Данным инструментом невозможно проделать фигурную копку;
• Невозможно рыть ямы.

Тем не менее, это садовое приспособление можно использовать для обработки земель любого типа. Чудо-лопаты можно применить для рыхления и копки земли для последующей посадки овощей. Так, устройства с вилами, которые могут прокопать грунт на глубину от 15 до 25 сантиметров, можно применять для подготовки почвы для посадки некоторых овощей:

• кукурузы;
• и других культур.

Более нежные растения ( , ) высаживают не семенами, а саженцами. В этом случае лунки следует копать обычной огородной лопатой. Стоит заметить, что работать чудо лопатой в саду невозможно. С ее помощью не обкопаешь деревья, не выроешь яму, поэтому работы следует проводить классической лопатой.

Важно! Данное устройство может быть эффективно в том случае, если земельный участок имеет площадь 0,5 соток и более. При небольших размерах участка лучше обрабатывать почву с помощью штыковой лопаты.

Основные элементы конструкции чудо лопаты

Чудо лопата выполняет не только свои прямые функции — копка земли, она еще рыхлит и разбивает комья земли. Конструкция состоит из двух планок, имеющих штыри. Между собой они подвижно соединены. Иногда устройство может состоять из одной такой планки.

Некоторые производители выпускают модели, в которых есть задний упор. Такая лопата предназначена для облегчения труда при копке плотного тяжелого грунта. Так что чудо лопата больше похожа на двойные вилы.

Если посмотреть на рисунок, то можно понять, что этот инструмент ничем не напоминает лопату. У него также существуют и другие отличия от обычной штыковой лопаты. Так, ручка модели намного выше и должна быть на уровне плеча. У некоторых моделей на верхушке есть поперечная перекладина, которая дает возможность работать двумя руками.

К основным достоинствам чудо лопаты можно отнести то, что она способна выполнять несколько функций:

• Рыхлит грунт;
• Разбивает крупные комья земли;
• Вытаскивает корни любых сорняков, не оставляя их в земле;
• Легко копает картофель, свеклу и другие корнеплоды.

Принцип работы данного устройства не сложен. Если описывать его в общих чертах, то это будет выглядеть так: обычные вилы, установленные на задний упор, рыхлят землю посредством силы, которую человек передает ручным способом инструменту, давя на черенок.

В это время, вторые зубья вил, расположенные напротив и входящие в замок, в процессе рыхления разбивают большие комки грунта. В результате земля хорошо перекапывается и рыхлится.

Рыхлитель оборудован передним упором, который обеспечивает хорошую устойчивость всему механизму. Глядя на работу чудо лопаты, ее можно сравнить с ножницами, которые режут и измельчают земляные груды. При этом отпадает необходимость в обработке земли садовыми граблями.

Чудо лопата является незаменимым помощником для садоводов и огородников. Особенно хорошо им пользоваться при перекопке больших участков, так как с помощью этого орудия труда рабочий процесс можно ускорить в несколько раз.

При правильной эксплуатации данного приспособления, можно самостоятельно перекопать около 20 соток земляного участка. А если применить несколько таких лопат, то можно качественно обработать и целый гектар земли.

Посмотрите видео! Чудо лопата, какую выбрать

Разновидности универсальных рыхлителей

На сегодняшний день в продаже имеется большое количество чудо лопат, которые представляют различные конструкции. Некоторые виды изделий могут менять глубину копки грунта, другие снабжены дополнительными функциями. К тому же, наряду с производственным изделием, на прилавках можно увидеть и устройства, сделанные своими руками по специальным чертежам.

Среди промышленных аппаратов можно выделить несколько наиболее популярных моделей.

• Классическая чудо лопата. Часто изготавливается огородниками самостоятельно. Это приспособление, состоящее из основных вил и заднего упора, значительно уменьшает нагрузку на организм. При этом увеличивается скорость работы. Минус этой конструкции в том, что она не разбивает земляные комки, поэтому приходится дополнительно пользоваться граблями. Также, инструментом можно пользоваться лишь для перекопки черноземов, которые обрабатываются регулярно;
• Пахарь. Для лучшей производительности труда, производители постоянно стараются усовершенствовать конструкцию. Так, были созданы многие рыхлители, в том числе и Пахарь. Особенностью этого аппарата является длина штыка, которая может достигать 15 см. Таким образом, лопата обеспечивает рыхление любого типа грунта;
• Крот выпускается с длиной вил около 25 сантиметров. Он создан специально для того, чтобы была возможность произвести более глубокую копку. В этом случае, растения следует высаживать сразу после обработки земли. Стоит заметить, что таким агрегатом копать грунт нелегко. Особенно тяжело обрабатывать утрамбованную землю или глинозём;
• Существуют универсальные чудо лопаты. С их помощью можно прокопать грунт глубиной до 20 сантиметров, но только если грунт является черноземом, и промерзает лишь до 10 см. При более суровых условиях эта лопата не подходит для культивирования огородных культур. Но для декоративной копки она подойдет.

Посмотрите видео! Копка участка под картошку чудо-лопатой

Изготовление чудо лопаты своими руками

Иногда огородники или садоводы не могут подобрать нужную модель рыхлителя по определенным причинам. Кроме того, производственные приборы могут быть не всем по карману. Поэтому, многие берутся самостоятельно изготовить чудо лопату. Причем, такая чудо лопата, изготовленная своими руками по чертежам и точным размерам, получается не хуже, чем заводская.

Чтобы понять, как сделать чудо-лопату, необходимо разобраться с чертежами. После этого, следует подготовить материал для создания огородного приспособления. Также, для сборки изделия нужно заранее приготовить специальные инструменты:

• металлическая арматура и квадратная труба;
• сварочный аппарат;
• точильный станок.

Важно, чтобы конструкция соответствовала всем заданным параметрам, основными из которые станут глубина и ширина. Эти размеры будут зависеть от того, как глубоко промерзает земля в регионе, а также для каких целей собирается данная конструкция. Так, приспособление можно применить для рытья грунта или для его рыхления. Если приспособление делается лишь для рыхления, то хватит глубины в 10 сантиметров.

Если орудие труда создается для рыхления земли, в которую необходимо сразу высаживать зеленые насаждения, то при ее сборке необходимо учесть, что глубина рытвины должна быть на 5 сантиметров глубже промерзания земли. Стоит заметить, что в каждом регионе эта отметка будет разной.

При выборе ширины вил, следует учитывать не только свои пожелания, но и физические силы. Важно, чтобы ширина вил не превышала 50 сантиметров. Если будет работать сильный человек, который сможет перекапывать огромные груды земли, то можно изготовить чудо лопату по индивидуальным параметрам. Для этого нужно отыскать на специальных сайтах нужные чертежи и видео о том, как правильно изготовить конструкцию своими руками.

Этапы изготовления чудо лопаты своими руками (чертежи)

1. перед тем, как начать сборку прибора, необходимо подготовить все детали. Вначале берем заранее приготовленные стальные прутья и нарезаем их по длине. Из них делаем штыки, а затем затачиваем их концы.
2. отрезают несущую планку из квадратной трубы.
3. Металлическая труба понадобится для изготовления основания черенка.
4. Из трубы также изготавливают упорную планку. Ей необходимо придать дугообразную форму и прикрепить к несущей планкой. Сборка всех частей изделия производится с помощью сварки.

К ней можно дополнительно смонтировать рыхлитель, с помощью которого можно будет разбивать большие комки земли. Схема создания рыхлителя такая же, как и у основных вил. Крепятся два приспособления на подвижный механизм. В этом случае чудо лопата сможет копать грунт на участках с уклоном. Кроме того, она сможет качественно дробить даже мелкие комочки почвы.

В завершении создания удивительного прибора, необходимо подобрать подходящий черенок. Если изделие получилось слишком громоздким, то черенок можно заменить двумя металлическими трубами, которые приваривают к инструменту, сверху их соединяют поперечной, образующей две ручки, что значительно облегчит работу с такой чудо лопатой.

Посмотрите видео! Чудо лопата своими руками (чертежи). Испытания чудо лопаты на практике

Вам не нравится копать палисадник? Вы просто никогда не держали в руках по-настоящему классный садовый инструмент! Как достичь максимальной эффективности, работая в саду, и при этом прикладывать минимум физической силы? Чертеж чудо-лопаты и подробные инструкции по ее изготовлению из подручных материалов вам в этом помогут!

Заготавливаем материалы для изготовления чудо-лопаты

Фирменный инструмент, купить который вы можете в строительном магазине, состоит из рамки, противорежущего элемента, рабочей основы из 8-9 прутьев, напоминающих вилы, 2 опорных стоек и держателя под черенок. Аналогичную конструкцию мы сейчас изготовим собственными руками. А на сэкономленные деньги мы сможем накупить семян для посева по всему огороду, включая соседские участки, так как данное приспособление стоит в магазине не малых денег.

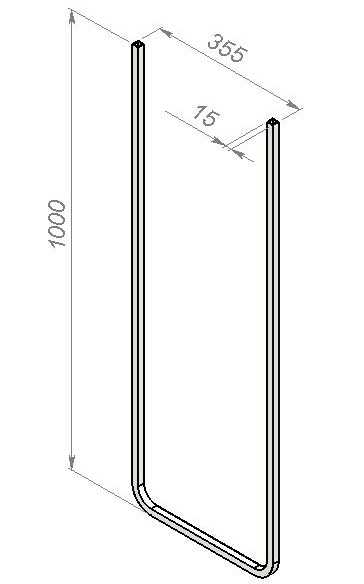

Начнем с рамки. Ее можно сварить при помощи сварочного инвертора из металлического квадрата с сечением 25х25 мм. Для этого нужно сделать всего 4 сварочные швы и 3 реза болгаркой. Отмеряем по 60 сантиметров и отрезаем 4 куска квадратного профиля. Потом еще 1 отрезаем с сечением 20х20 мм – он будет у нас в роли средней перемычки в рамке, на которую будут крепиться противорежущие элементы. Если вы не хотите тратить много время на изготовление такой нелепой конструкции, можно просто взять раму от детской коляски или разобрать ненужные сани. Габариты у них будут немного больше – ничего страшного, их можно компенсировать количеством зубьев на рабочей поверхности и уменьшить усилие на черенок.

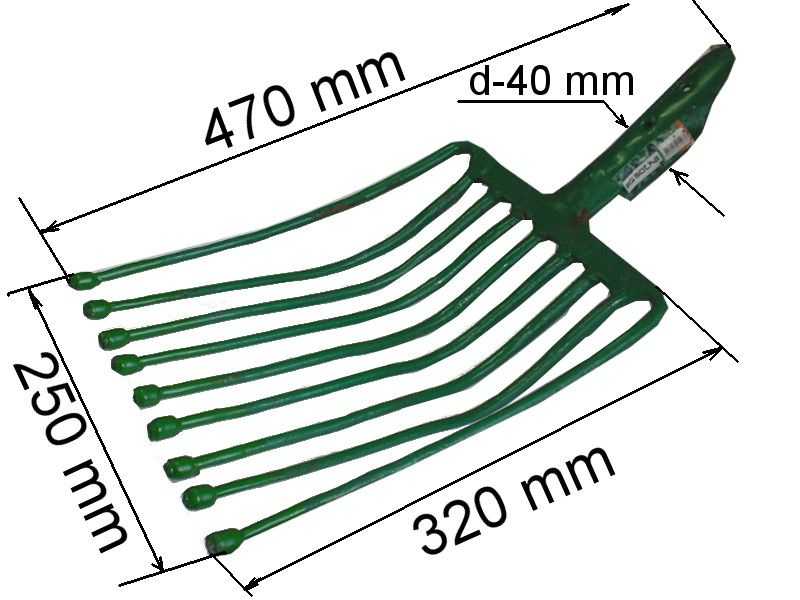

Теперь приступаем к выбору самих вил, которыми вы будете разрыхлять землю. Они должны быть прочные, как коммунистическая идея, иначе при малейшем усилии будут загибаться. Сталь обязательно каленная, штыки прямые, изгибы делать нежелательно. Для такой роли идеально подойдет рыбацкая острога, которая есть у каждого уважающего себя браконьера. Здесь можно и природе помочь, выменяв рыболовную снасть на что-то полезное в хозяйстве, и себе, так как лучшего инструмента нам не найти. Можно еще изготовить ее на заказ у токаря, но обойдется намного дороже. Самый крайний случай – установить обычные вилы. Но результат при этом значительно пострадает, ведь сталь очень мягкая.

К выбору противорежущего инструмента стоит подойти тоже серьезно. Здесь можно использовать и обычную сталь, так как роль этого узла – разбивать комки, которые будут выковыриваться «активной» частью инструмента. Ширина – около 50 сантиметров, частота зубьев – через 5-6 см. Идеальный вариант – скребок для чистки грядок с нержавейки, который раньше использовался. Его можно найти почти у каждого пенсионера, который любит хранить артефакты у себя в сарае. Предложите поменяться с вами на новые, красивые, современные и «качественные» вилы отечественного производства – большинство сразу же согласиться. И вам хорошо, и людям помогли. Дальше отламываем от них держатель вместе с черенком, если не выходит – отпиливаем болгаркой. «Кассету» с зубьями забираем на лопату-рыхлитель.

Держатель под черенок найти еще проще – доламываем любой ненужный инструмент или ищем трубу диаметров 30-40 мм и длинной 15 сантиметров. Теперь осталось сделать рычажный механизм. Для него необходимо колесо от старой советской машинки (благо таких полно на металлоломе и в селах), отбиваем пластик, остается П-образное крепление. Таких креплений нам надо 2.

Пошаговая инструкция по сборке

Изготовление чудо-лопаты дело очень интересное и ответственное, так как от качества вашей сборки будет зависеть усилие, которое необходимо будет оказывать при работе с инструментом. Придерживайтесь инструкции, чтобы ваше творение радовало вас еще не один год.

Шаг 1 Делаем рамку.

Первым делом собираем ее в кучу. Если у нас будет квадратный профиль, тогда можно обойтись без усилений, просто свариваем его. В случае, если вы взяли на «вооружение» коляску, тогда нужно будет в углах сделать косые распорки из металлической полосы или квадратной профилированной трубы. Достаточно будет установить 8-10 сантиметровые вставки, чтобы они распределяли давление, оказываемое на рамку при копании.

Шаг 2 Изготавливаем рычажный механизм.

Здесь нам понадобится П-образное крепление от колес стиральной машинки. Привариваем его вверх «тормашками» к рамке, сверлим в боковинах ровно по центру отверстие на 8 мм, можно 10 мм, чтобы наша супер лопата была прочной. Точно такое же крепление увариваем к держателю черенка, снова сверлим отверстия на 10 мм напротив. Теперь подводим 2 крепления так, чтобы 4 отверстия были в один ряд, забиваем ось на 10 мм внутрь. У нас получится рычажный механизм с усилием примерно ½. Этого будет вполне достаточно для работы в палисаднике и на огороде даже при плотной сухой почве. Можно дополнительно усилить боковины пластиной металла, но это лишнее – в большинстве случаев с лихвой хватает такого крепления.

Шаг 3 Привариваем противорежущие.

Схема чудо-лопаты подразумевает использование косых противорежущих, направленных под углом 45 0 к земле. Такая схема позволяет значительно уменьшить усилие при разбивании комков земли. Можно установить их горизонтально, но при сильно плотной почве они могут загибаться вверх, поэтому экспериментировать ради красивого внешнего вида инструмента не стоит.

Шаг 4 Привариваем заднюю опору.

Актуальность ее нахождения на инструменте вообще стоит подставить под сомнение, так как ее основная роль – выравнивание глубины рыхления, что можно сделать легко «на глаз». Но, коль нам нужна качественная чудо лопата своими руками, чертежи менять здесь не будем. Привариваем Т-образное крепление посредине рамки сзади – ограничитель готов.

Шаг 5 Изготавливаем черенок.

Сильно заморачивать голову не стоит над этой операцией. Покупаем самый простой сосновый черенок и надеемся, что он не прикажет долго жить. Сломался – покупаем новый и снова работаем. Можно попробовать купить дубовый черенок или из лиственницы без сучков, но его цена в 10 раз дороже, а вот прочность – уж как повезет.

Теперь у нас почти сделана лопата для ленивых своими руками. Осталось только окрасить ее в опрятный цвет, чтобы от нового инструмента ее отличали только оригинальные детали.

Альтернативные чертежи или «чем можно заменить»

Выше мы описали чертеж рыхлителя, но существуют еще очень практичные модели именно лопат, которыми можно существенно упростить работу на грядке. Особенно актуальным такой инструмент будет при сборе урожая, где нужно именно перевернуть почву, а не разрыхлить ее.

Если вам надо именно такая чудо-лопата, чертежи и размеры ее будут существенно отличаться. Во-первых, рабочая область будет представлять собой металлическую плоскость, а не остроконечные сегменты для рыхления. Противорежущие снимаются. Остается лишь сам механизм уменьшения усилия на переворачивание земельного кома. То есть, ее преимущество будет только в отсутствии напряжения спины – подъем земли осуществляется за счет натягивания черенка лопаты.

Рычаг необходимо сделать на высоте 45-50 сантиметров от земли – это оптимальное соотношение высоты подъема и затраченного на это усилия. Некоторые модели изготавливаются с очень высоким рычагом, тогда усилие необходимо будет больше на подъем, зато сам совок поднимается на большую высоту – очень удобно при строительстве (рыть траншеи).

Еще одна очень популярна конструкция чудо-лопаты – инструмент с треугольной опорой. Ее суть заключается в том, чтобы существенно уменьшить усилие именно при выкапывании земляного кома. Последующая его транспортировка осуществляется с использованием спинных мышц, что не удовлетворит требованиям многих строителей. Отлично подойдет такая конструкция для работ в слишком твердой почве, где необходимо оказывать очень большое давление именно в процессе подрывания кома.

от выбора изделия до процесса изготовления. Элементы конструкции, разновидности универсальных рыхлителей. Инструкция изготовления лопаты с чертежами

Лопата – это достаточно универсальный инструмент. Мы используем ее, когда работаем на приусадебном участке, когда убираем снег с придомовой территории, да и на стройке без нее не обойтись. Этот простейший инструмент до сих пор популярен, несмотря на появление множества современной автоматизированной техники.

Это орудие труда совсем не сложно сделать самостоятельно из простых и доступных материалов.

Как сделать лопату своими руками? Рассмотрим несколько разновидностей самодельных инструментов.

Общие рекомендации к изготовлению лопаты

Итак, несмотря на огромное разнообразие лопат, представленных в магазинах, требования одинаковые ко всем инструментам.

Если вы будете соблюдать их при самостоятельном изготовлении, то получите удобное и практичное приспособление для уборки снега.

• По своему внешнему виду ковш лопаты достаточно жесткий и прочный, чтобы не ломаться под нагрузкой.
• Глубина совка соответствует длине рукоятки. Кроме этого, нижняя часть ковша должна быть ребристой, чтобы она легко скользила по поверхности.
• На конце ручки находится рукоятка, которая значительно облегчает работу инструментом. Если вам удастся подобрать прорезиненную ручку к своей лопате, то работать ей будет гораздо удобнее, и она не будет проскальзывать в руке.
• Высота черенка должна быть равна росту человека, который будет ей работать.

Альтернативные чертежи или «чем можно заменить»

Выше мы описали чертеж рыхлителя, но существуют еще очень практичные модели именно лопат, которыми можно существенно упростить работу на грядке. Особенно актуальным такой инструмент будет при сборе урожая, где нужно именно перевернуть почву, а не разрыхлить ее.

Если вам надо именно такая чудо-лопата, чертежи и размеры ее будут существенно отличаться. Во-первых, рабочая область будет представлять собой металлическую плоскость, а не остроконечные сегменты для рыхления. Противорежущие снимаются. Остается лишь сам механизм уменьшения усилия на переворачивание земельного кома. То есть, ее преимущество будет только в отсутствии напряжения спины – подъем земли осуществляется за счет натягивания черенка лопаты.

Рычаг необходимо сделать на высоте 45-50 сантиметров от земли – это оптимальное соотношение высоты подъема и затраченного на это усилия. Некоторые модели изготавливаются с очень высоким рычагом, тогда усилие необходимо будет больше на подъем, зато сам совок поднимается на большую высоту – очень удобно при строительстве (рыть траншеи).

Еще одна очень популярна конструкция чудо-лопаты – инструмент с треугольной опорой. Ее суть заключается в том, чтобы существенно уменьшить усилие именно при выкапывании земляного кома. Последующая его транспортировка осуществляется с использованием спинных мышц, что не удовлетворит требованиям многих строителей. Отлично подойдет такая конструкция для работ в слишком твердой почве, где необходимо оказывать очень большое давление именно в процессе подрывания кома.

Лопата из пластмассы

Это легкий инструмент, который идеален для уборки снега с небольшой территори

Чтобы сделать лопату для уборки снега своими руками, можно пойти двумя путями:

• Купить пластиковую часть инструмента в магазине, а дома прикрепите его к подходящему и удобному для вас черенку. Этот вариант более надежен, так как изготовлен из подходящего материала, жесткость которого обеспечивает наличие ребристых выступов. Край совка защищен от повреждений металлической планкой.
• Сделать пластиковый ковш самостоятельно.

Если вы решили сделать снегоуборочную лопату полностью своими руками, то воспользуйтесь инструкцией:

Подберите лист толстого, прочного, но в то же время, эластичного пластика, чтобы он не сломался под тяжестью снега при минусовой температуре воздуха.

На куске пластика начертите эскиз будущего ковша. Для удобства использования, размер его можно сделать 50 на 50 сантиметров. Вырежьте заготовку при помощи электрического лобзика и зачистите края наждачной бумагой.

Далее нужно прикрепить к совку лопаты черенок. Делается это при помощи металлических полосок и подходящего крепежа. Черенок должен находится точно в центре ковша.

Для повышенной прочности изделия, обогните передний край совка металлическим листом и зафиксируйте заклепками.

Лопата из алюминия

Металлическая лопата, конечно же прочнее пластмассовой, но использовать ее не всегда удобно, так как она тяжелая. Исключением здесь можно назвать инструмент из алюминия.

• Ковш для такой лопаты необходимо делать с бортами. Для этого, когда будете наносить чертеж на алюминий, предусмотрите бортики по бокам совка и сзади, причем, задний бортик должен быть выше боковых, так как через него будет проходить черенок.
• Алюминий легко разрезать поэтому можно обойтись без лобзика, а воспользоваться специальными ножницами по металлу.
• После того, как заготовка вырезана, нужно загнуть борта лопаты. В заднем борту необходимо прорезать отверстие для черенка.
• Из алюминиевого листа необходимо сделать заготовку для держателя черенка и закрепить его в центре совка заклепками.
• Осталось лишь приделать черенок, проведя его через отверстие в задней стенке ковша и закрепив в держателе саморезом.

Изучив материалы этой статьи, вы сможете без труда сделать удобное и практичное орудие труда, потратив при этом минимальное количество денежных средств.

Стоит отметить, что простая, небольшая лопата удобна лишь для уборки небольшой площади. Если же ваш приусадебный участок просторный, то попробуйте сделать лопату на колесах своими руками.

Преимущества и недостатки инструмента

Чудо-лопата зарекомендовала себя с хорошей стороны, поскольку она заметно облегчает работы на поле и в огороде. Инструмент совмещает вскапывание с рыхлением, что экономит время и силы. Поэтому использование такой лопаты дает довольно много ощутимых преимуществ:

1. Процесс копки заметно облегчается, поскольку основная нагрузка ложится на ноги и руки, а спина при этом остается практически прямой (в отличие от обычной лопаты).
2. Экономятся не только силы, но и время. Огород можно вскопать в 1,5–2 раза быстрее.
3. Сорняки удаляются очень легко и эффективно. Их корни оказываются вырванными практически целыми. Поэтому землю можно капитально очистить от сорных растений.
4. Чудо-лопата позволяет выкапывать корнеплоды, что опять же облегчает труд.

Однако у этого инструмента есть и недостаток – он значительно тяжелее обычной лопаты. Хотя поднимать при работе его не нужно. Передний упор ставят в начало ряда, ногой нажимают на основные вилы, после чего лопату волоком (по земле) переставляют на шаг ближе (и так до конца ряда). Со временем перемещение инструмента по почве станет практически незаметным.

Фото лопат своими руками

Помогите сайту, сделайте репост

0

Оригинальные чудо-лопаты для копки земли и рыхления огорода. Чертеж чудо-лопаты и подробная инструкция по ее изготовлению Копалка для земли своими руками

Вскопать участок в несколько соток – задача не из легких, покупка мотоблока оправдывает себя при наличии надела земли минимум в полгектара, и чудо-лопата, своими руками сделанная из металла или пластика, для многих становится лучшим решением.

Что же это за чудо-лопата, чертеж которой так популярен?

Уже давно известно, что рыхление почвы гораздо благоприятнее сказывается на ее состоянии, нежели ее вскапывание. Кроме того, работа заступом требует большой выносливости, а зачастую и силы, и времени отнимает немало. Каждое движение при обработке земли связано с нагрузкой – воткнуть плоскость штыка лопаты в землю, нажать ногой на специальную подножку, нажать на рукоятку, как на рычаг, поднять большой ком земли и откинуть в сторону. Ничего из последовательности этапов нехитрой техники не забыто? Если даже и упущено что-то, то суть передана верно. Однако для работ с твердым грунтом уже давно используются специальные копальные вилы, выполненные из закаленной стали. Именно этот садовый инвентарь стал сегодня частью чудо-лопаты.

Кто придумал этот инструмент, доподлинно неизвестно, есть мнение, что впервые его разработали в Екатеринбурге, но проверить достоверность информации довольно сложно. Поэтому просто рассмотрим конструкцию выпускаемых промышленностью приспособлений. Как уже было сказано, за основу идеи были приняты вилы, однако не обычные двух- или трезубые, а гораздо более широкие, от 35 сантиметров. При шаге между рабочими стержнями около 5 сантиметров это составляет целых 7 зубьев, длина которых – четверть метра. Но, разумеется, это не вся чудо-лопата, чертеж представлен обычно схемой, более сложной, чем просто вилы.

Основные узлы рыхлителя

Давайте по порядку. В большинстве моделей вилы закреплены подвижно на выдвинутой вперед горизонтально ориентированной раме с поперечным упором в задней части (иногда раму заменяют слегка изогнутые кверху салазки). Между зубьями пропущены встречно направленные стержни, несколько более короткие, этакий аналог грабель. Рукояток у инструмента может быть две, но чаще всего это обычный черенок, как у лопаты или тех же вил. При этом далеко не всегда удобно использовать деревянную рукоять, поскольку такой рычаг может сломаться, если зубья зацепятся за корни. В качестве черенка можно использовать металлическую трубу, например, из алюминия.

Если деревянная рукоять ломается в гнезде садового инвентаря у основания, извлечь обломок довольно сложно, и лучше всего попробовать высверлить его с помощью дрели.

Встречаются и упрощенные модели. Они состоят только из рамы, которая попутно является и упором, поскольку располагается позади рабочей части. Зубья зафиксированы непосредственно к передней штанге, на концах которой имеются крепежи для двух рукояток. Именно данный тип чудо-лопаты наиболее часто изготавливается в домашних мастерских на загородных участках рачительными хозяевами. В качестве материала может использоваться обычная труба диаметром 20 сантиметров, металлическая или пластиковая . Последний вариант несколько менее прочен, но зато более прост в изготовлении.

Выясняем, как работает чудо-лопата, без видео

Выше мы описывали процесс работы обычным заступом, теперь самое время пролить свет на то, как именно следует управляться с рассматриваемым рыхлителем. Итак, стандартная фабричная версия с рамой устанавливается на землю у края участка, который необходимо обработать. Слегка приподнимаем инструмент за рукоять и направляем вилы в грунт. Далее нажимаем ногой на раму (действие, не требующее особых усилий). Зубья легко проникают в грунт на всю длину, теперь только остается нажать на рукоятки, чтобы стержни рабочей части рассекли почву, взрыхляя ее и приподнимая отдельные пласты. Вот тут как раз и необходимы встречные зубья. Назначение данной детали – разбивка поднимаемых вилами комьев земли.

Разобраться, как работает чудо-лопата собственного производства, можно без видео, поскольку здесь все проще. Во-первых, благодаря более тесному расположению зубцов на раме рабочая часть не поднимает крупных комков грунта, разбивая их в процессе движения . Во-вторых, в фабричных моделях шарнир движущейся части иногда забивается землей, из-за чего начинает хуже поворачиваться, а деревянные рукоятки, вставляющиеся в специальные гнезда, нередко ломаются. В самодельном же приспособлении детали соединены жестко, и потому поломки и заедания исключены. Есть вероятность деформации швов сварки или пайки, а также поломки пластиковых частей при наличии таковых, но подобное может произойти только по истечении солидного срока службы инструмента.

Инструкция, как сделать чудо-лопату своими руками

В домашних условиях лучше сделать упрощенную модель, отличающуюся от фабричной полным отсутствием подвижных узлов. При наличии сварочного аппарата лучше всего, конечно, изготовить металлический инвентарь, в противном случае оптимальным решением будет конструкция из пластиковых труб. На болтах собирать рыхлитель нежелательно, поскольку в процессе работы такие соединения будут расшатываться, и гайки придется все время подтягивать. Независимо от того, из пластиковых труб будет приспособление, или из металлических, все равно придется их сваривать, поэтому просто поэтапно рассмотрим процесс, как сделать чудо-лопату своими руками, не заостряя внимание на инструментах.

Как сделать чудо-лопату своими руками — пошаговая схема

Шаг 1: Подготовка деталей

Нам понадобятся два отрезка металлической трубы по 60 сантиметров и столько же по 25. Также потребуется пара уголков (именно треугольных пластин) и 6, 7 либо 8 зубьев от вил, или просто стержни из высокоуглеродистой стали. Если вы намерены делать раму из пластика, то помимо труб нужны 2 уголка и 8, либо 9 тройников, в зависимости от того, будет ли рыхлитель шести или семизубым. Также для вариации из ПВХ могут понадобиться переходники для соединения с металлическими трубами. Рукоятки в любом случае желательно делать стальными, подогнав их соответственно своему росту.

Шаг 2: Сборка рамы

Из металла собрать нужную заготовку будущей конструкции не составит труда, достаточно сделать 4 шва сварочным аппаратом. Другое дело, если вы не умеете работать с этим агрегатом и никогда не брали в руки держак с электродом. Тогда наиболее доступный вариант – ПВХ, благо, заготовки, перечисленные выше, достать не сложно. Сначала с помощью 4 уголков отрезков труб вышеуказанной длины и двух тройников собираем заднюю часть рамы. Для этого к шестидесятисантиметровому куску круглого профиля привариваем по бокам одинаково ориентированные уголки, от которых протянутся боковины по 25 сантиметров. Далее фиксируем на них тройники отвилками вверх, а затем с помощью коротких отрезков еще 2 уголка, которыми замыкаем контур рамы. Теперь передняя ее часть. К последним уголкам также небольшими кусочками трубы привариваем тройники и так продолжаем, пока не соединим их все. Боковые выходы тройников должны смотреть вниз.

Шаг 3: Фиксация зубьев

На металлическую раму навариваем стержни так, чтобы они загибались вперед, так будет проще двигать рабочей частью в грунте. На пластиковой позиционируем точно таким же образом, однако если зубья окажутся тоньше 13 миллиметров в основании, придется их не только вплавлять, но и заливать пустоту в тройниках эпоксидным клеем или автомобильной замазкой на его основе. Но лучше всего, конечно, наварить тонкие стержни на более толстые основания и вплавить в ПВХ.

Шаг 4: Крепеж рукоятей

К металлической раме рукояти привариваем в передней части по углам, дополнительно фиксируя треугольными пластинами (в итоге получится 3 соединения, два торцевых и одно круговым швом). К пластиковой конструкции лучше также крепить стальные рукояти, но только предварительно нарезав на их нижних концах резьбу. К тройникам, боковые выходы которых смотрят вверх, с помощью коротких отрезков привариваем переходники с пластика на металл, и вкручиваем в них трубу диаметром 20 сантиметров. Чудо-лопата готова к работе.

Один из наиболее трудоемких процессов на огороде это вскапывание участка. Большинство дачников вскапывают почву своими руками при помощи обычной лопаты для огорода или вил. Такая обработка почвы не идет ни в какое сравнение с обработкой плугом и даже доминатором. После ручной копки почва становится мягкой, рыхлой, все большие комья разбиваются, а сорняки удаляются вместе с корнями. Вот почему многие огородники и дачники предпочитают вскапывать. Участок лопатой. Но, такая копка подойдет, если участок небольшой, а почва мягкая и легкая.

Большинство дач находятся в лесной полосе, почвы там тяжелые, и копать их своими руками очень тяжело.

В нашей стране всегда было много умельцев, и вот нашлись такие, которые стали придумывать, как усовершенствовать простую лопату и сделать своими руками инструмент более удобный. Одна из таких модификаций супер лопата, сочетающая в себе функции обычной лопаты и вил.

Принцип действия инструмента такой же как и у обычной лопаты, но благодаря большим размерам и особому механизму действия работать чудо-лопатой становится легче, эффективнее и быстрее. Ширина захвата почвы у инструмента около 40 см, а глубина обработки может составлять как 15, так и 25 см.

Это будет зависеть от длины штыков. В основе механизма работы лопаты лежит встречная работа двух вил. Один рыхлитель врезается в землю и толкает почву на другой. Благодаря тому, что чудо-лопата состоит из прутьев, комки земли попадая на них разбиваются.

Работая таким инструментом отпадает необходимость переворачивать пласты земли и разбивать их вручную. Поэтому нагрузка на работающего существенно снижается, а внушительная ширина агрегата позволяет захватывать широкие участки.

Как изготовить супер-лопату своими руками

Производители инвентаря для огорода и сада уже давно взяли на вооружение такой инструмент и производят его в промышленных масштабах. Тем не менее везде можно найти такую лопату, а если она и найдется в магазине, то стоимость её будет весьма высока.

В то же время можно собрать такой инструмент своими руками, используя подручные средства. И даже, если некоторые материалы нужно будет покупать, стоимость лопаты все равно будет ниже рыночной.

Чтобы сделать такой копатель своими руками понадобятся следующие материалы:

• металлическая труба диаметром 20-25 мм, будет использоваться для изготовления несущей рамки;
• двухметровый отрезок стальной трубы диаметром 4 см;
• лист из стали размером 20х20 см и толщиной 2 мм;
• арматура или круглые прутки, имеющие сечение 1см – 2 метра, они понадобятся для изготовления граблей.

Чтобы собрать и скрепить все части лопаты понадобятся инструменты – сварочный аппарат, болгарка с диском по металлу и дрель со сверлами. Процесс изготовления проходит в следующей последовательности.

1. Изготовление несущей рамки. Чтобы изготовить такую рамку своими руками используют круглую стальную трубу с сечением 2 см. Можно взять квадратную трубу сечения 2х2 см. Трубу можно загнуть в виде дуги или соединить отдельные отрезки трубы в форме буквы А. Размер рамки должен быть 46х80 см.
2. Установка прутков. Поперек рамки приваривают еще одну трубку. В поперечнике сверлят отверстия диаметром 8 мм через расстояние 5 см и углом 20 градусов. Можно увеличить расстояние между прутками до 10 см, если почва на огороде легкая и плодородная. В отверстия вставляют прутки длиной 20 см каждый и приваривают их при помощи сварочного аппарата. Прутки необходимо предварительно заточить под углом 30 градусов для облегчения проникновения в почву. Также, чтобы копать лопатой было легче, зубья, сделанные из арматуры нужно немного изогнуть. Напротив приваренных зубьев необходимо установить еще один их ряд. Для этого к рамке приваривают кусок железной трубы, а к нему еще один ряд прутьев арматуры.
3. Установка опоры под ногу. К верхней части рамки сваркой крепят упор для ног в форме буквы «Т» под углом в 120 градусов. Чтобы скрепить опору и грабли необходимо использовать металлические ушки.
4. Затем к конструкции приваривают кусок трубы диаметром 6 и более см. для установки в нее черенка.
   После скрепления всех частей при помощи сварочного аппарата, инструментом можно пользоваться.

Как сделать чудо лопату своими руками, чертежи и порядок сборки несложного в изготовлении домашнего инструмента.

Предлагаемая конструкция лопаты позволит быстро вскопать приусадебный участок. При этом пласты земли не переворачиваются, а очень хорошо взрыхляются. Такой способ обработки почвы позволяет легко бороться с сорняками.

Принцип действия: нажимаем ногой на упор, зубья врезаются в землю на всю их длину; наклоняем ручку инструмента на себя; зубья легко прорезают почву образуя в ней глубокие борозды.

Лучше один раз увидеть

Рассмотрим из каких деталей состоит конструкция:

Металлический зуб
профиль крепления зубьев
упор
черенок для ручки
упор для черенка
ручка

МЕТАЛЛИЧЕСКИЙ ЗУБ

Изготовим из стандартной металлической полосы размером в сечении 5х50 (мм) . Из куска длиной 270 (мм) можно изготовить четыре зуба. Полосу размечаем как показано на рисунке. При помощи болгарки, по линиям разметки, отрезаем необходимые заготовки. Узкие концы заготовок затачиваем под конус.

ПРОФИЛЬ КРЕПЛЕНИЯ ЗУБЬЕВ

На квадратной металлической трубе делаем восемь сквозных пропилов: по ширине — равной ширине зуба; по глубине — до стенки трубы. Интервал между пропилами должен быть одинаковым как показано на рисунке.

УПОР

Можно сделать с прямыми углами, но для «глаза» приятней, если углы аккуратно согнуты. Согнуть углы можно при помощи .

1. Соберем нижнюю часть инструмента.

При помощи сварочного аппарата скрепляем заготовленные детали между собой.

ЧЕРЕНОК ДЛЯ РУЧКИ

Изготовим по аналогии с упором

УПОР ДЛЯ ЧЕРЕНКА

Вам не нравится копать палисадник? Вы просто никогда не держали в руках по-настоящему классный садовый инструмент! Как достичь максимальной эффективности, работая в саду, и при этом прикладывать минимум физической силы? Чертеж чудо-лопаты и подробные инструкции по ее изготовлению из подручных материалов вам в этом помогут!

Заготавливаем материалы для изготовления чудо-лопаты

Фирменный инструмент, купить который вы можете в строительном магазине, состоит из рамки, противорежущего элемента, рабочей основы из 8-9 прутьев, напоминающих вилы, 2 опорных стоек и держателя под черенок. Аналогичную конструкцию мы сейчас изготовим собственными руками. А на сэкономленные деньги мы сможем накупить семян для посева по всему огороду, включая соседские участки, так как данное приспособление стоит в магазине не малых денег.

Начнем с рамки. Ее можно сварить при помощи сварочного инвертора из металлического квадрата с сечением 25х25 мм. Для этого нужно сделать всего 4 сварочные швы и 3 реза болгаркой. Отмеряем по 60 сантиметров и отрезаем 4 куска квадратного профиля. Потом еще 1 отрезаем с сечением 20х20 мм – он будет у нас в роли средней перемычки в рамке, на которую будут крепиться противорежущие элементы. Если вы не хотите тратить много время на изготовление такой нелепой конструкции, можно просто взять раму от детской коляски или разобрать ненужные сани. Габариты у них будут немного больше – ничего страшного, их можно компенсировать количеством зубьев на рабочей поверхности и уменьшить усилие на черенок.

Теперь приступаем к выбору самих вил, которыми вы будете разрыхлять землю. Они должны быть прочные, как коммунистическая идея, иначе при малейшем усилии будут загибаться. Сталь обязательно каленная, штыки прямые, изгибы делать нежелательно. Для такой роли идеально подойдет рыбацкая острога, которая есть у каждого уважающего себя браконьера. Здесь можно и природе помочь, выменяв рыболовную снасть на что-то полезное в хозяйстве, и себе, так как лучшего инструмента нам не найти. Можно еще изготовить ее на заказ у токаря, но обойдется намного дороже. Самый крайний случай – установить обычные вилы. Но результат при этом значительно пострадает, ведь сталь очень мягкая.

К выбору противорежущего инструмента стоит подойти тоже серьезно. Здесь можно использовать и обычную сталь, так как роль этого узла – разбивать комки, которые будут выковыриваться «активной» частью инструмента. Ширина – около 50 сантиметров, частота зубьев – через 5-6 см. Идеальный вариант – скребок для чистки грядок с нержавейки, который раньше использовался. Его можно найти почти у каждого пенсионера, который любит хранить артефакты у себя в сарае. Предложите поменяться с вами на новые, красивые, современные и «качественные» вилы отечественного производства – большинство сразу же согласиться. И вам хорошо, и людям помогли. Дальше отламываем от них держатель вместе с черенком, если не выходит – отпиливаем болгаркой. «Кассету» с зубьями забираем на лопату-рыхлитель.

Держатель под черенок найти еще проще – доламываем любой ненужный инструмент или ищем трубу диаметров 30-40 мм и длинной 15 сантиметров. Теперь осталось сделать рычажный механизм. Для него необходимо колесо от старой советской машинки (благо таких полно на металлоломе и в селах), отбиваем пластик, остается П-образное крепление. Таких креплений нам надо 2.

Пошаговая инструкция по сборке

Изготовление чудо-лопаты дело очень интересное и ответственное, так как от качества вашей сборки будет зависеть усилие, которое необходимо будет оказывать при работе с инструментом. Придерживайтесь инструкции, чтобы ваше творение радовало вас еще не один год.

Шаг 1 Делаем рамку.

Первым делом собираем ее в кучу. Если у нас будет квадратный профиль, тогда можно обойтись без усилений, просто свариваем его. В случае, если вы взяли на «вооружение» коляску, тогда нужно будет в углах сделать косые распорки из металлической полосы или квадратной профилированной трубы. Достаточно будет установить 8-10 сантиметровые вставки, чтобы они распределяли давление, оказываемое на рамку при копании.

Шаг 2 Изготавливаем рычажный механизм.

Здесь нам понадобится П-образное крепление от колес стиральной машинки. Привариваем его вверх «тормашками» к рамке, сверлим в боковинах ровно по центру отверстие на 8 мм, можно 10 мм, чтобы наша супер лопата была прочной. Точно такое же крепление увариваем к держателю черенка, снова сверлим отверстия на 10 мм напротив. Теперь подводим 2 крепления так, чтобы 4 отверстия были в один ряд, забиваем ось на 10 мм внутрь. У нас получится рычажный механизм с усилием примерно ½. Этого будет вполне достаточно для работы в палисаднике и на огороде даже при плотной сухой почве. Можно дополнительно усилить боковины пластиной металла, но это лишнее – в большинстве случаев с лихвой хватает такого крепления.

Шаг 3 Привариваем противорежущие.

Схема чудо-лопаты подразумевает использование косых противорежущих, направленных под углом 45 0 к земле. Такая схема позволяет значительно уменьшить усилие при разбивании комков земли. Можно установить их горизонтально, но при сильно плотной почве они могут загибаться вверх, поэтому экспериментировать ради красивого внешнего вида инструмента не стоит.

Шаг 4 Привариваем заднюю опору.

Актуальность ее нахождения на инструменте вообще стоит подставить под сомнение, так как ее основная роль – выравнивание глубины рыхления, что можно сделать легко «на глаз». Но, коль нам нужна качественная чудо лопата своими руками, чертежи менять здесь не будем. Привариваем Т-образное крепление посредине рамки сзади – ограничитель готов.

Шаг 5 Изготавливаем черенок.

Сильно заморачивать голову не стоит над этой операцией. Покупаем самый простой сосновый черенок и надеемся, что он не прикажет долго жить. Сломался – покупаем новый и снова работаем. Можно попробовать купить дубовый черенок или из лиственницы без сучков, но его цена в 10 раз дороже, а вот прочность – уж как повезет.

Теперь у нас почти сделана лопата для ленивых своими руками. Осталось только окрасить ее в опрятный цвет, чтобы от нового инструмента ее отличали только оригинальные детали.

Альтернативные чертежи или «чем можно заменить»

Выше мы описали чертеж рыхлителя, но существуют еще очень практичные модели именно лопат, которыми можно существенно упростить работу на грядке. Особенно актуальным такой инструмент будет при сборе урожая, где нужно именно перевернуть почву, а не разрыхлить ее.

Если вам надо именно такая чудо-лопата, чертежи и размеры ее будут существенно отличаться. Во-первых, рабочая область будет представлять собой металлическую плоскость, а не остроконечные сегменты для рыхления. Противорежущие снимаются. Остается лишь сам механизм уменьшения усилия на переворачивание земельного кома. То есть, ее преимущество будет только в отсутствии напряжения спины – подъем земли осуществляется за счет натягивания черенка лопаты.

Рычаг необходимо сделать на высоте 45-50 сантиметров от земли – это оптимальное соотношение высоты подъема и затраченного на это усилия. Некоторые модели изготавливаются с очень высоким рычагом, тогда усилие необходимо будет больше на подъем, зато сам совок поднимается на большую высоту – очень удобно при строительстве (рыть траншеи).

Еще одна очень популярна конструкция чудо-лопаты – инструмент с треугольной опорой. Ее суть заключается в том, чтобы существенно уменьшить усилие именно при выкапывании земляного кома. Последующая его транспортировка осуществляется с использованием спинных мышц, что не удовлетворит требованиям многих строителей. Отлично подойдет такая конструкция для работ в слишком твердой почве, где необходимо оказывать очень большое давление именно в процессе подрывания кома.

Одним из самых востребованных огородных приспособлений является обыкновенная штыковая лопата. Работать ею достаточно тяжело, и поэтому огородники пытаются усовершенствовать ее так, чтоб облегчить свой труд, а по возможности, и сделать работу более эффективной. Предлагаем вам узнать, что это за чудо-лопата, как изготовить ее по чертежам и видео.

Принцип работы копалки для ленивых

После перекапывания огорода или посадки картофеля на больших площадях, человек мучается от сильных болей в спине, ломоты в руках и ногах. Лопата, которую изобрел монах отец Геннадий, позволяет не только снизить физические нагрузки при перекапывании земли, но и облегчить труд при посадке картофеля.

При копании тяжесть работы заключается в том, что приходится прикладывать усилия при вдавливании лопаты в землю, затем поднимать помимо тяжести лопаты еще и массу переворачиваемой земли. Лопата для ленивых, изобретенная монахом, позволяет избежать таких тяжелых нагрузок. С ее помощью без особых усилий вскопает землю даже человек слабый, для которого подобного рода физические нагрузки были непосильны.

Фото копалки для ленивых

Такая копалка обычно приспособлена для работы под левую ногу, но при желании можно сделать инвентарь и под правую. Нагрузка на руки снижается за счет использования велосипедного руля, который расположен на уровне груди и за который держатся двумя руками, поровну распределяя силы. Но основное преимущество чудо-лопаты – это то, что не надо поднимать землю, она переворачивается сама за счет поворота лопаты.

При пользовании лопатой отца Геннадия значительно увеличивается производительность труда, сокращается время, потраченное на обрабатывание земли, сокращаются физические нагрузки. Чудо-лопата поможет вскопать огород, посадить картофель, а также при надобности и выкопать траншею.

Принцип работы лопатой православного монаха состоит в том, чтобы углубить лопату в землю при помощи нажатия ногой и, повернув двумя руками ручки лопаты, перевернуть пласт земли. Вдавливание лопаты в землю облегчается за счет штыря, выступающего за полотно лопаты. Благодаря тому, что высоту лопаты можно регулировать, спина при работе не сгибается, что значительно облегчает нагрузку на нее. Выполняется только вращение лопаты руками, за счет которого и происходит самая тяжелая работа: вынимание и переворачивание пласта земли.

Очень удобно производить посадку картофеля при помощи чудо-лопаты. Применяя ее, получаются ровные и аккуратные ряды. Если полотно лопаты шириной 30 см, то расстояние между рядами будет равно 0,6 м.
Как и у каждого приспособления, лопата «Вятский пахарь» имеет свои достоинства и недочеты.
К достоинствам относятся :

1. Повышенная продуктивность труда.
2. Не напрягается позвоночник во время работы.
3. Подходит как для вскапывания земли, так и для выкапывания траншей.
4. При использовании на песчаной почве не понадобится рыхление.

Своими руками изготовить такую лопату-помощницу может каждый, используя чертежи и видео. Для ее изготовления подойдут детали от старого велосипеда и другой металлолом:

1. Полая трубка из нержавеющей стали.
2. Кусок нержавеющей стали для полотна.
3. Руль от велосипеда.
4. Металлический стержень.

Чертеж копалки для ленивых

Недочетами данного орудия являются:

1. На черноземном и глинистом грунте вывернутый пласт земли следует сразу же разбивать, а такой лопатой то делать неудобно.
2. Удобнее обрабатывать участок без большого количества сорняков.
3. При вскапывании целинной земли создают трудности переплетенные корни сорных трав.
4. Максимальный поворот на 180° не позволяет при необходимости перевернуть пласт почвы таким образом, чтоб корни выкапываемых растений оказались сверху.
5. Выкапывать картофель не совсем удобно из-за недостаточного градуса поворота, из-за чего часть клубней остается в земле.

Полезное видео: как сделать чудо-лопату

Вообще, желательно иметь в хозяйстве орудия различных модификаций, которые помогут облегчить тяжкий труд земледельца. В частности, для рыхления земли очень хорошо подходит приспособление ручной культиватор «Торнадо», с помощью которого можно удалять сорные растения, пересаживать клубнику, рыхлить землю.

Сделать вы сможете самостоятельно копалку для ленивых с минимальными затратами, а после просмотра видео с примером работы чудо-лопатой обязательно захочется иметь такой замечательный инструмент в своем хозяйстве.

Чертеж чудо-лопаты и подробная инструкция по ее изготовлению. Копатель для ленивых Вилы Чудо чертежи и размеры

Владельцы дач, огородов и частных домов с нетерпением ждут начала весенних полевых работ. Начинается сезон сбора урожая. Тогда любители ручного труда берутся за лопаты и вилы — предметы, без которых невозможно вскопать землю, посадить или что-то вкопать в нее. Но их работа сопровождается болями в пояснице и огромными физическими нагрузками. Сегодня, благодаря новейшим техническим разработкам, можно снизить нагрузку на мышцы, ускорить рабочий процесс в несколько раз. Ведь ученые или обычные люди, уставшие от мучений и непосильного труда, разработали сверхновую — чудо-лопата.

Вот оно: чудо техники

Вышеописанный инструмент представляет собой комбинацию рыхлителя и обычной вилки. Такая лопата работает по принципу рычага. Его основные детали:

• стебель;
• передняя и задняя опора;
крепеж
• ;
• Вилы-рыхлители;
• вилы для копания.

Если просто посмотреть на такое устройство, то сразу и не скажешь, как с ним обращаться. Поэтому описать его сложно. Если почитать отзывы пользователей, чудо-лопата становится понятным инструментом, и видно, что в этом агрегате нет абсолютно ничего сложного. Основная его часть – это традиционные вилы, к которым мы все привыкли. К ним крепится ручка, а с разных сторон — задний стопорный механизм. Впереди еще одни вилы. Они вместе с главными «братьями» сходятся в замке. Их основная цель – разбивать комья земли. Если грунт на участке уплотненный или глинистый, то этот процесс достаточно востребован. К рыхлителю прикреплен передний стопорный механизм. Благодаря ему лопата устойчива, а все приспособление напоминает ножницы: они измельчают крупные комья земли в мелкие комочки. Их, в свою очередь, достаточно легко выровнять с помощью обычных садовых граблей.

Чудо-лопата в основном используется на больших земельных участках, но может применяться и на небольших участках. Чудо-лопата, фото которой можно посмотреть в нашей статье, ускоряет процесс копания и делает этот процесс намного удобнее.

Какие бывают чудо лопаты

Чудо лопаты бывают трех видов: обычные, типа «Крот» и типа «Пахарь». Это деление осуществляется в зависимости от того, какие дополнительные детали присутствуют на инструменте и какова глубина рыхления.

Отзывы (чудо-лопата уже успела собрать их в большом количестве) говорят о том, что обычные приспособления делаются в домашних условиях. Имеют основные вилы и задний упор. Это позволяет снизить нагрузку и увеличить скорость копания в несколько раз, но не будет эффективным инструментом для разбивания куч земли. Такое орудие может работать только на регулярно обрабатываемых почвах – черноземах. Для того, чтобы взрыхлить землю, есть чудо-лопата «Пахарь». Он был придуман специально для этой цели. Для глубокого копания специалисты разработали чудо-лопата «Крот». Глубина ее штыка достигает 25 и более сантиметров.

Возделывать землю просто и легко

Для того, чтобы возделывать землю не только быстро, но и эффективно, был изобретен рыхлитель — чудо-лопата. Сельское хозяйство является достаточно важной частью производства, ведь продукция сельского хозяйства всегда была, есть и будет востребована. Поэтому инновационные разработки в аграрной сфере, такие как чудо-лопата (рыхлитель), вызывают необыкновенный ажиотаж.

Рыхлитель — удобный и надежный инструмент. Благодаря наличию достигается легкость рыхления земли. При этом требуются небольшие физические затраты. Таким образом, чудо-лопата может использоваться пожилыми людьми и людьми, страдающими заболеваниями позвоночника. Механизм такого устройства прост, что называется, как у двери: земля разрыхляется двумя вилами, которые движутся навстречу друг другу. Кроме того, лопату не нужно переворачивать во время этого процесса.

С помощью такого рыхлителя (чудо-лопата получает самые восторженные отзывы) можно обрабатывать почву на глубину до 20 сантиметров. За один раз орудием можно обработать участок земли шириной в одну грядку, что составляет от 10 до 20 сантиметров.

Рыхлитель «Крот»

Чудо-лопата «Крот» — садовый инструмент с гармоничным и незамысловатым дизайном. Он включает в себя раму, две противоположные вилки и горизонтальную опору. Сверху есть подставка для ног, поэтому вилы можно легко вбить в землю. Когда поднимаемая земля поднимается, сила прикладывается вниз. «Крот» направлен на устранение нагрузки на спину. При работе чудо-лопатой «Крот» ничего поднимать не нужно. Нужно только вдавить вилы в землю ногой, а затем надавить на ручку собственным весом и усилием руки. В этом случае лопата будет переворачивать почву, а встречные вилы будут разминать ее комки. Сорняки и земля поднимутся на поверхность.

«Крот» может только вскапывать ранее вспаханную почву.

Сделай сам

Чудо лопату можно купить в любом сельхозмагазине, но если такой возможности нет, то можно сделать самому. Для этого нужно подготовить металлические заготовки, точильный станок, сварочный аппарат и квадратную трубу.

Первым шагом является определение глубины и ширины лопаты. Какой длины будет штык, зависит от поставленных мастером целей (будь то копание или рыхление) и глубины промерзания грунта. Это только кажется, что чудо-лопата своими руками сделать сложно. Здесь нет ничего сложного. Если необходимо соорудить приспособление для рыхления, то достаточно длины штыка в десять сантиметров.

Какой будет ширина чудо-устройства зависит от ваших собственных предпочтений. Самый оптимальный размер – 50 сантиметров. Дальше все делается строго по инструкции или чертежу, которые несложно найти.

Покупать или нет

Споров о том, покупать или не покупать чудо-лопата, довольно много. Ведь наряду с его достоинствами есть и недостатки. Поэтому, прежде чем в вашем доме появится чудо-лопата, цена которой колеблется от 1200 до 1600 рублей, взвесьте все за и против этой покупки.

Итак, к недостаткам инструмента можно отнести следующие факты: невозможность изготовления фигурной выемки; чтобы работа была продуктивной, вес человека должен быть не менее 80 килограммов; нет возможности копать ямы; ремонт в случае поломок довольно сложен.

Но это все мелочи по сравнению с тем, что чудо-лопата подходит для любой почвы, снижает физическую нагрузку, обладает надежностью и простотой в использовании и увеличивает скорость копания.

Кто что говорит

Чтобы доказать всю правдивость наших слов, хотелось бы привести несколько отзывов (их чудо-лопата получает с избытком) от людей, уже опробовавших ее на практике. Многие утверждают, что хоть и используют это средство на протяжении всего сезона, нагрузки на позвоночник они не ощущают. Те, кто уже попробовал это устройство, всегда рекомендуют его своим друзьям и близким, а те, в свою очередь, не устают благодарить их, когда понимают, какое ценное приобретение они сделали.

Чудо лопаты производителей

Этот инструмент — изобретение отечественных производителей. Импортный рынок таких устройств не выпускает, так как разработчиком первой чудо-лопаты стал екатеринбургский священник отец Геннадий. А первым, кто запустил инструмент в серийное производство, был частный предприниматель А. Н. Бессонов. Лопаты также производит компания «Мезон», расположенная в Челябинске. Завод «Волбер» специализируется на выпуске инструментов на основе типа «Крот».

Весна — прекрасное время года, когда вся природа просыпается и начинает цвести. Однако для многих этот сезон ассоциируется с началом полевых работ. Дачники стремятся максимально облегчить свой труд, а потому придумывают различные приспособления для обработки земли, ведь это достаточно тяжелая работа. Одним из таких полезных приспособлений была чудо-лопата.

Описание чудо-лопаты

Самый распространенный вариант такого приспособления – штыковая лопата, которая отлично подойдет для обработки любого типа почвы. Этот инструмент представляет собой сочетание вил и салазок, что значительно облегчает процесс обработки земли.

Постепенно люди придумывают все новые и новые предметы труда, способные облегчить труд и сделать его более приятным и менее трудоемким. Чудо-лопата или чудо-вилы, как называют это недавно появившееся приспособление для обработки земли, призвана помочь труженику в хозяйстве, сделать его работу более эффективной и продуктивной, при этом не оказывая негативного влияния на его здоровье и самочувствие. .

В век современных инноваций осталась лопата для копания земли, так как она была незаменима при работе на суше.

Были разновидности, чудо-инструмент, созданный для разных целей, но суть осталась одна — поднос (полотно) и посаженный на него стебель (ручка).

Невозможно представить жизнь в сельском хозяйстве без лопаты для копания земли. Без него не обходится ни одна садово-огородная работа. С давних времен в хозяйстве наши предки использовали «палку-копалку», сделанную из подручных средств.

Теперь это усовершенствованный инструмент, который производится на заводах из специальных материалов. В сплав добавлен титан для работы с тяжелыми и твердыми грунтами.

Для комфортной работы и меньших усилий изделие имеет эргономичные ручки.

Основными тремя компонентами обычной лопаты являются:

• полотно
• крепежная часть (тюль)
• рычаг

Полотно (лоток) — нижняя, основная часть орудия, выполняющего работы по переносу, очистке или копанию почвы. Для удобного погружения лопаты в землю в верхней части отвала имеется ступенька. При изготовлении полотна его верхняя часть загибается под прямым углом — наступление. При копании и надавливании на нее ногой лопата легко входит в почву.

Крепежная часть (тюль) — соединительная часть, расположенная между лезвием и ручкой лопаты. Тюль обычно идет в комплекте с полотном, они могут быть цельными (цельными штампованными), а могут крепиться друг к другу специальными застежками (заклепками).

Рукоятка (ручка) — это часть инструмента, с помощью которой происходит рабочий процесс. Обычно изготавливается из дерева, пластика или алюминия.

Лопата с овальными отверстиями

Лопата предназначена для работы на приусадебных участках. Им очень удобно выкапывать созревшие корнеплоды, перекапывать и рыхлить почву. Конструкция представляет собой ведро с заостренным концом и овальными узкими отверстиями в нем.

Отверстия в лезвии лопаты позволяют почве не налипать и образовывать на ней комья, что значительно облегчает работу на участке. А при копании выполняют функцию сита, задерживают камни, корни растений и различный крупный мусор.

Благодаря отверстиям лопата легче обычной. Может работать на любой почве, при копании выполняет сразу два действия: перекапывает и рыхлит почву. Лопата изготовлена ​​из стали и имеет антикоррозийное покрытие.

Лопатная вилка

Лопатные вилы похожи на обычные вилы, но на одном крае у них есть отличающийся от остальных «зуб» — штык, который намного острее и шире, чем у других его сородичей. За счет штыка, который берет на себя тяжелую работу на даче, в саду или приусадебном участке. Инструмент становится незаменимым при работе на тяжелых грунтах. Он первым входит в почву, а за ним идут все остальные, что значительно облегчает копание.

При выкапывании урожая — вилы-лопаты аккуратно, без повреждений помогут собрать корнеплоды. Почва будет уходить между зубьями, а урожай останется на вилах, что позволит сразу складировать его на тачку или в ведро.

При выборе инструмента, для работы на даче или в, стоит обратить внимание на вилы с лопатным наконечником — это незаменимая чудо лопата для копания земли. Он разгрузит мышечную работу спины, ведь в основном при его использовании работают мышцы плеч и рук, а при уборке не нужно часто приседать и наклоняться.

Лопата с рулем

Лопата с рулем, величайшее изобретение простого монаха из русской глубинки. Изобретательный монах-гений, он взял полотно от обычной лопаты, нержавеющую трубку диаметром 2 см, приспособление для регулировки пружины и руль от старого велосипеда. Соединил все компоненты и получил чудо лопату для копания земли.

Лопата с рулем — самодельный инструмент, который работает в несколько раз быстрее, чем обычная лопата. В основном используется для копания и посадки.

Принцип действия:

• Лезвие лопаты вбивается в землю нажатием на ногу.
• При повороте руля земля наклоняется в сторону.
• Сделайте шаг назад и повторите все шаги сначала.

Благодаря регулировочному устройству лопата снимает нагрузку со спины и делает работу в саду приятной и полезной.

Лучшей лопатой для копания считается самодельный инструмент, но только для работ на садовых участках. Не подходит для рытья траншей и ям.

Универсальный, незаменимый инструмент на даче и огороде – плоскорез Фокина. Этот инструмент выглядит необычно — это изогнутая металлическая пластина с несколькими остро заточенными под изгибаемыми углами режущими поверхностями. Для облегчения физического труда на сельскохозяйственных работах был изобретен плоскорез.

Плоскорез используют во многих видах работ. От периода посева до сбора урожая. Для облегчения физического труда на сельскохозяйственных работах был изобретен плоскорез.

Основные преимущества «тяпки»:

• Формирование грядок.
• Выравнивание почвы.
• Засыпка семян в период посева.
• Окучивающие растения.
• Рыхление, расщепление, дробление крупных комьев почвы.
• Уборка сорняков и их корневищ.

Плоскорез, отличный универсальный инструмент, но ни одна косилка не променяет на него косу.

Лопата Торнадо

Универсальный инструмент, а также лучшая лопата для копания земли и выполнения различных работ на участке. Трехкомпонентная конструкция облегчает транспортировку. Состоит из: вращающейся ручки; центральный стержень и основная рабочая часть. В сборке используются болты и гайки.

В народе лопату называют «женской», потому что при работе с инструментом не нужно прилагать больших усилий. Лопату ставят вертикально, зубья упираются в почву, а рукоятку поворачивают на 360 градусов. Инструмент без труда входит в почву, что делает работу легкой и легкой.

Виды работ:

• Подготовка участка к посевному периоду.
• Рыхлить почву на грядках, вокруг кустарников и деревьев.
• Прополка сорняков.
• Сбор мусора, сухая трава.

Лопату не зря назвали ручным культиватором, она добавит разнообразия во время осенней уборки урожая из-под земли. Одним шагом в почву можно полностью удалить все корни из одной лунки.

Чудо-лопата изобретения «для ленивых». Который состоит из двух пар подвижных вилок.

Принцип работы заключается в захвате грунта первой парой вил, передаче его на вторую, в результате грунт перекапывается и рыхлится. Этот процесс также разбивает комья земли и удаляет сорняки. Также можно использовать лопату при уборке корнеплодов.

Рубанок Genius

Плоскорез — состоит из металлического лезвия, по краю которого расположены четыре режущих зуба и удобная ручка. Может заменить лопату, мотыгу и вилы. Очень удобно работать «Гениусом» в междурядьях, на клумбах и под кустами.

Что еще можно сделать плоскорезом:

• Подготовить участок под посадку.
• Взрыхлить почву.
• Срежьте и удалите верхний слой почвы.
• Удаление сорняков и их корней.

При работе на грунте плоскорезом верхний слой не затрагивается, что позволяет сохранить целостность конструкции и влажность почвы. Работа плоскорезом позволяет снизить нагрузку на спину.

Для сохранения и продления срока службы садового инвентаря и техники необходимо после работы тщательно очищать их и не оставлять в местах с повышенной влажностью.

Где и как хранить садовый инвентарь

После летнего сезона необходимо подготовить место для длительного хранения садового инвентаря и инвентаря. Для этого хорошо подходят помещения с хорошей вентиляцией и низкими температурами. Если таких помещений нет, можно весь инвентарь завернуть в плотный синтетический материал и убрать под самодельный навес. Синтетический материал защитит от солнца, дождя и грызунов.

Чудо лопата, копатель для огорода, приспособление для копания — на видео.

Вскопать участок в несколько соток задача не из легких, покупка мотоблока оправдывает себя при наличии земельного надела не менее полугектара, а чудо лопата своими руками из металл или пластик, для многих это становится оптимальным решением.

Что это за чудо-лопата, дизайн которой так популярен?

Давно известно, что рыхление почвы гораздо благоприятнее сказывается на ее состоянии, чем ее перекапывание. Кроме того, работа лопатой требует большой выносливости, а зачастую сил и времени. Каждое движение при обработке земли связано с грузом — воткнуть плоскость штыка лопаты в землю, надавить ногой на специальную подножку, надавить на ручку как на рычаг, поднять большой ком земли и отбросить в сторону . Ничего из последовательности этапов простой методики не забыли? Даже если что-то упущено, суть передана правильно. Однако для работы на твердом грунте издавна используются специальные копающие вилы из закаленной стали. Именно этот садовый инструмент сегодня стал частью чудо-лопаты.

Кто изобрел этот инструмент достоверно неизвестно, есть мнение, что впервые он был разработан в Екатеринбурге, но проверить достоверность информации достаточно сложно. Поэтому мы просто рассмотрим конструкцию имеющихся в продаже светильников. Как уже говорилось, за основу идеи были взяты вилы, правда, не обычные двух- или трехзубчатые, а гораздо более широкие, от 35 сантиметров. При шаге между рабочими стержнями около 5 сантиметров это составляет целых 7 зубьев, длина которых составляет четверть метра. Но, конечно, это еще не вся чудо-лопата, чертеж обычно изображают схемой, более сложной, чем просто вилы.

Основные компоненты рыхлителя

Давайте по порядку. В большинстве моделей вилки закреплены подвижно на горизонтально ориентированной раме, выдвинутой вперед с поперечным упором сзади (иногда раму заменяют слегка загнутыми вверх салазками). Между зубьями пропущены разнонаправленные стержни, несколько короче, своего рода аналог грабель. Инструмент может иметь две ручки, но чаще всего это обычная ручка, как у лопаты или тех же вил. При этом далеко не всегда удобно использовать деревянную ручку, так как такой рычаг может сломаться, если зубья зацепятся за корни. В качестве ручки можно использовать металлическую трубу, например, алюминиевую.

Если деревянная ручка в гнезде садового инструмента у основания сломается, ее будет трудно извлечь, и лучше всего попытаться высверлить ее дрелью.

Есть и упрощенные модели. Состоят они только из рамы, которая попутно является еще и упором, так как находится за рабочей частью. Зубья крепятся непосредственно к передней планке, на концах которой имеются крепления для двух ручек. Именно этот вид чудо-лопаты чаще всего изготавливается в домашних мастерских на дачных участках рачительными хозяевами. В качестве материала можно использовать обычную трубу диаметром 20 сантиметров, металлическую или пластиковую. .. Последний вариант несколько менее прочный, но более простой в изготовлении.

Выясняем, как работает чудо-лопата, без видео

Выше мы описали процесс работы обычной лопатой, теперь самое время пролить свет на то, как именно должен работать рассматриваемый рыхлитель. Так, стандартный заводской вариант с рамой устанавливается на землю на краю обрабатываемого участка. Слегка приподнимите орудие за рукоятку и введите вилы в землю. Далее надавите ногой на раму (действие, не требующее больших усилий). Зубья легко проникают в почву на всю длину, теперь остается только нажимать на рукоятки, чтобы стержни рабочей части прорезали почву, разрыхляя ее и приподнимая отдельные пласты. Здесь нужны встречные зубы. Цель этой части — разбить комья земли, поднятые вилами.

Разобраться, как работает чудо-лопата собственного производства, можно и без видео, благо тут все проще. Во-первых, за счет более близкого расположения зубьев на раме рабочая часть не поднимает крупные комки почвы, разбивая их в процессе движения. Во-вторых, в заводских моделях шарнир подвижной части иногда забивается землей, из-за чего он начинает хуже крутиться, а деревянные ручки, вставленные в специальные пазы, часто ломаются. В самодельном устройстве детали соединены жестко, поэтому поломки и заклинивания исключены. Есть вероятность деформации сварных или паяльных швов, а также поломки пластиковых деталей, если таковые имеются, но это может произойти только после солидного срока службы инструмента.

Инструкция, как сделать замечательную лопату своими руками

В домашних условиях лучше сделать упрощенную модель, которая отличается от заводской полным отсутствием движущихся частей. Если у вас есть сварочный аппарат, то лучше всего, конечно, сделать металлический инвентарь, в противном случае лучшим решением будет конструкция из пластиковых труб. Нежелательно собирать рыхлитель на болтах, так как такие соединения в процессе эксплуатации будут расшатываться, а гайки придется все время подтягивать. Вне зависимости от того, будет ли приспособление из пластиковых труб, или из металлических, сварить их все равно придется, поэтому просто пошагово рассмотрим процесс, как сделать замечательную лопату своими руками, не заостряя внимание на инструменты.

Как сделать замечательную лопату своими руками — пошаговая схема

Шаг 1: подготовка деталей

Нам понадобится два отрезка металлической трубы по 60 сантиметров каждый, и столько же 25. Мы будем также понадобится пара уголков (а именно треугольных пластин) и 6, 7 или 8 зубцов от вил, либо просто стержни из высокоуглеродистой стали. Если вы намерены делать каркас из пластика, то помимо труб вам понадобятся 2 уголка и 8 или 9 тройников, в зависимости от того, шестизубый или семизубый рыхлитель. Также для варианта ПВХ могут понадобиться переходники для соединения с металлическими трубами. В любом случае желательно сделать ручки стальными, регулируя их по высоте.

Шаг 2: Сборка каркаса

Собрать необходимую заготовку будущей конструкции из металла не составит труда; достаточно сделать 4 шва сварочным аппаратом. Другое дело, если вы не умеете работать с этим агрегатом и никогда не брали в руки держатель с электродом. Тогда самый доступный вариант – ПВХ, благо, перечисленные выше заготовки достать несложно. Сначала, используя 4 уголка отрезков трубы указанной выше длины и два тройника, собираем заднюю часть рамы. Для этого к шестидесятисантиметровому куску круглого профиля приварите по бокам одинаково ориентированные уголки, от которых на 25 сантиметров будут тянуться боковины. Далее закрепляем на них тройники прутьями вверх, а затем с помощью коротких отрезков еще 2 уголка, которыми замыкаем контур каркаса. Теперь передняя часть. К последним углам также привариваем тройники с небольшими отрезками трубы и продолжаем так, пока не соединим их все. Боковые отводы тройников должны быть направлены вниз.

Шаг 3: Закрепление зубьев

Привариваем стержни к металлическому каркасу так, чтобы они отгибались вперед, так рабочую часть будет легче перемещать в земле. На пластике располагаем так же, однако, если зубья тоньше 13 миллиметров у основания, то их придется не только сплавлять, но и заполнять пустоты в тройниках эпоксидным клеем или автомобильной шпаклевкой на его основе. Но лучше всего, конечно, тонкие стержни наваривать на более толстые основы и вплавлять в ПВХ.

Шаг 4: прикрепляем ручки

Ручку привариваем к металлическому каркасу в передней части по углам, дополнительно фиксируя треугольными пластинами (в итоге получаем 3 стыка, два торцевых и один круговой шов) . К пластиковой конструкции также лучше прикрепить стальные ручки, но только предварительно обрезав резьбу на их нижних концах. К тройникам привариваем переходники из пластика в металл, боковые выходы которых смотрят вверх, используя короткие отрезки, и вкручиваем в них трубу диаметром 20 сантиметров. Чудо-лопата готова к работе.

Как сделать лопату своими руками чертежи. Техника бензопилы

Чертежи чудо-лопаты своими руками вы найдете в нашей статье. Вы наверняка уже слышали о таком приспособлении для дачников, как чудо-лопата. Если вы не слышали или не совсем понимаете, о чем мы говорим. Это такое изобретение, которое призвано значительно облегчить работу на огороде. Конечно, с возрастом легче работать не становится, после работы начинает болеть спина, руки, ноги, хочется отдохнуть, но что делать, если работы много, а желания или возможностей меньше? В таких случаях на помощь приходит чудо-лопата, давайте разберемся с чертежами и сделаем ее своими руками в домашних условиях.

Итак, что это за устройство? Это опорная рама, к которой крепятся два рыхлителя, основной и дополнительный. Основной рыхлитель представляет собой своеобразный наконечник вилки, а вторичная рама, со штырями, эти штифты должны проходить между наконечниками вил. А еще есть опора, с которой вам будет легче копать, ведь вы будете использовать лопату как рычаг, и часть усилий пойдет на эту опору.

Принцип работы лопаты для ленивых прост и гениален. Когда вы начинаете работать лопатой, вы вставляете раму опоры в землю, тем самым фиксируя ее ногой. Далее вбиваем в землю точки, похожие на виллы, и с помощью вспомогательной рамы сама поднимающаяся земля разбивается на мелкие кучки. И таким образом продвигаемся все дальше и дальше по участку, не затрачивая особых усилий.

Какие еще преимущества вы получите при работе с такой ленивой лопатой.

• Не нужно наклоняться, что значительно снимает напряжение со спины.
• Для подъема грунта на штык лопаты не нужно применять силу, так как он стоит на опоре.
• Не нужно разбивать большие участки земли, это сделает дополнительная рама.
• Широкая линия лопаты позволяет быстро перекопать участок.

Чудо лопата фото

Конечно, такую ​​лопату для ленивых можно купить в магазине, она будет стоить дороже обычной, что и понятно. Поэтому, если вы умеете работать со сварочным аппаратом, или есть знакомые или друзья, которые могут вам помочь, попробуйте сделать чудо-лопата своими руками, чертежи мы вам предоставим.

Как сделать чудо лопату своими руками

Необходимые материалы :

1. Файл для метал.
2. Сверло по металлу.
3. Сварка.
4. Стальная рама или трубы, угол.
5. Фитинги.
6. Металлическая ручка.

• Первый шаг — согнуть угол или трубу, чтобы сделать опорную раму. Нужно согнуть буквой П. Длина ножек должна быть около 80 сантиметров, а перекладины около 38 сантиметров.
• Теперь нужно сделать перекладину, которая будет стоять поперек. В этом брусе через каждые пять сантиметров нужно просверлить отверстия дрелью, и в них монтируем арматуру, длиной около 20 сантиметров, и с помощью сварочного аппарата нужно их проварить.
• Теперь нам нужно сделать основной рыхлитель, для этого нам понадобится труба, которая будет на 5 сантиметров меньше поперечной, и так же, как и в предыдущем случае, просверливаем отверстия и вставляем в них арматуру.
• Теперь нам нужно сделать ушки, чтобы прикрепить к ним петли, которые будут держать конструкцию, мы можем сделать ее из трубы.

Такая конструкция будет надежной, но не стоит торопиться во всех работах с чудо-лопатой, иначе можно ее сломать, не вспахивайте почву слишком насухо, берегите инструмент и он вам долго окупится оказание услуг. Далее предлагаем вашему вниманию обещанные чертежи чудо лопаты, которую вы сделаете своими руками.

Лопата своими руками для ленивых рисунков

Лопата для ленивых фото рисунков
Чудо-лопата чертежи

Чудо-лопата своими руками видео

На этом наша статья про Чудо-лопата своими руками заканчивается , наши чертежи скорее всего помогли вам сделать такой интересный агрегат, работайте с ним и помните, что сильные нагрузки вредны не только для лопаты, но в первую очередь для вас, так что больше отдыхайте и до новых встреч на нашем сайте!

Работы в огороде всегда много, но одна из самых сложных и утомительных — копать землю. На небольших участках такие работы выполняются лопатой, но это требует сил. Однако есть специальный инструмент, который позволит сделать эту работу с гораздо меньшими усилиями. Рассказ о том, что такое чудо-лопата, чертежи и размеры для ее изготовления, будет в этой статье.

Что умеет чудо-лопата

Этот инструмент дает дополнительные возможности для фермера.

Чудо-лопата предоставляет садоводу следующие преимущества:

1. При копании земли с ее помощью требуется гораздо меньше усилий по сравнению с использованием обычного инструмента.
2. Качество рыхления земли при такой обработке повышается. Если образуются комья, то в процессе эксплуатации они распадаются на куски.
3. В некоторых конструкциях предусмотрен задний упор. В процессе копания грунта на него можно наступить, что поможет погрузить инструмент в плотную и тяжелую землю.
4. Если в земле есть корни сорняков, то ленивая лопата достанет их целиком, а не разрежет на части.
5. Этот инструмент удобно использовать для выкапывания картофеля.
6. Скорость копания намного выше, чем при работе обычным способом.

чудо-лопата

По внешнему виду лопата копателя напоминает вилы с дополнительными деталями.

Содержит следующие части:

1. Стержень, за который человек держит инструмент.
2. Металлические вилки с зубьями примерно такой же длины, как у обычных вилок, но вдвое шире. Обычно у них от 6 до 8 зубов.
3. К вилкам крепится металлический упор, идущий назад. При погружении чудо-лопаты в землю можно надавить на нее своим весом, чтобы инструмент легче входил в плотную землю. Он также служит упором при выворачивании лопаты из земли.
4. В прямом направлении крепится горизонтальная решетка, устанавливаемая таким образом, чтобы зубья вилки по мере подъема проходили сквозь нее. При таком движении комья земли оказываются между вилами и решеткой, в результате чего они рассыпаются на мелкие кусочки.

Вот описание типичной лопаты CrotMan. На практике существует несколько различных вариантов ее конструкции.

Культиватор садовый «КРОТЧЕЛ»

Как работать лопатой

Для того, чтобы копать землю, нужно стоять спиной в том направлении, в котором вам предстоит двигаться.

Чтобы использовать этот инструмент, вам нужно сделать следующее:

1. Воткнуть лопату в землю. Если это сделать сложно из-за плотности грунта, нужно наступить на металлический упор.
2. После того, как лопата войдет в землю, вал необходимо наклонить назад, не поднимая над землей. В этом случае земля, за которую зацепятся вилы, пройдет через решетку и рассыплется.
3. Затем лопату, не поднимая вверх, перекладывают назад и снова погружают в землю.

Этот процесс повторяется до тех пор, пока не будет пройден весь раздел.

Различные варианты инструментов

Существуют приспособления, которые, хотя и устроены схожим образом, имеют важные отличия в конструкции. Далее они описаны более подробно.

Разрыхлитель почвы без переднего упора

В данной конструкции передний упор отсутствует. Решетка для разбивания комков выполнена без передней планки. Это несколько снижает вес лопаты-кротоловщика. Однако, поскольку нет необходимости отрывать лопату от земли при работе, это не дает существенного преимущества.

Разрыхлитель почвы без переднего упора

Копатель

Этот вариант отличается от классического тем, что не имеет решетки, расположенной впереди. Рукоятка инструмента также выполнена по-другому.

Копатель состоит из следующих частей:

1. Использует рукоятку в форме буквы «Т». Поэтому в процессе работы лопату не держат как обычно. Руки держат инструмент за горизонтальные перекладины. Это способствует увеличению силы давления на почву во время работы. Кроме того, такая ручка обычно изготавливается из металла. Он может двигаться вверх или вниз. После того, как будет найдено удобное положение, ручка фиксируется болтами.
2. Вилки крепятся к ручке двумя концами, а не центральной частью, как в классическом варианте.
3. Упор, прикрепленный к задней части инструмента, более мощный, чем в обычном случае.

Недостатком данной конструкции является то, что не предусмотрено дробление грунта.

световой коп

Этот вариант можно считать самой простой конструкцией. Для нее пришлось изобрести прямоугольный металлический каркас, к которому крепились вилы, смотрящие вниз. Упор, выполненный прямоугольным, крепится горизонтально. Передняя решетка отсутствует.

На заметку. Несмотря на простоту конструкции, эта чудо-лопата является эффективным инструментом для копания.

Архимедова лопата

Мало похожа на классический вариант. Отличие, в частности, в том, что здесь для копания используются не вилы, а штыковая лопата. Однако здесь изобретатель применил аналогичный принцип: правило кредитного плеча. Это изобретение Владимира Колыбелина из города Ковров Владимирской области.

Архимедова лопата устроена таким образом:

1. У нее два стержня: длинный и короткий.
2. Лезвие инструмента прикреплено к короткому стержню.
3. Все детали соединяются в одно целое скобой. При нем короткий вал с лопатой посередине соединяется с длинной рукоятью и может вращаться.

При работе инструмент втыкается в землю, длинная рукоятка немного смещена вперед. Затем наступают на короткую часть, и, учитывая закон рычага и длину плеча, лопата поднимет землю.

Важно! Хотя архимедова лопата экономит усилия по сравнению с обычными орудиями, ее трудно использовать на тяжелых глинистых почвах.

Архимедова лопата

Как сделать своими руками

Такую лопату можно сделать самому, но для этого нужно уметь работать с металлом, например, выполнять сварочные работы. В этом разделе будет рассказано, как сделать чудо-лопата своими руками, о чертежах и размерах для ее изготовления.

материалы

Основная часть конструкции выполнена из металла. Для этого можно взять профилированную трубу или уголок. Толщина должна быть примерно 30 мм. В последнем случае важна используемая сталь, она не должна быть тоньше 3 мм.

Важно! Зубья должны быть изготовлены из высококачественной стали. Подойдут полученные из вил или сделанные на основе автомобильной рессоры. Рекомендуется, чтобы зубцов было от 6 до 8.

Рукоятка может быть изготовлена ​​из дерева или металлической трубы.

Размеры

Ширина рабочей части обычно от 60 до 80 см. Если делать больше, то производительности это практически не добавит. Рекомендуемая длина булавок от 22 до 30 см.

Длина ручки изготавливается по высоте. Будет удобно, если она будет доходить до плеча.

Чертежи

На рисунке ниже показан один из вариантов изготовления лопаты.

Чудо Лопата Чертеж

В соответствии с этой схемой возможно самостоятельное изготовление инструмента.

Чудо-лопата значительно облегчает работу по перекопке участка. Это можно сделать самостоятельно. По возможности имеет смысл приобрести качественную покупную модель.

Сегодня рассмотрим известные валочные приспособления для направленной валки деревьев, которые в принципе имеют аналогичную конструкцию, такой же способ воздействия на дерево при валке, но разные, в то же время , силы и энергозатраты оператора. это , вилка-рычаг (« медведь ») и « стойка » домкрат .

Валочные вилы остаются самым популярным вспомогательным устройством для направленной валки деревьев. Это рабочий инструмент — дровосек. Даже завоевавший популярность ударный клин (пластиковый, стальной) не опережает валочные вилы по выбору использования лесорубами. Часто валочные вилы используются в тандеме с валочным клином. Лесорубы нередко используют две или более вил для валки больших деревьев. Среди лесорубов вилку называют по-разному: «пуф», «толкатель», «толкатель» и т. д.

Вилы валочные изготавливаются из сухой и прочной древесины, как правило, вырубаются из подсобного материала (сухостой) хвойных пород — сосны или ели. Конечно, предпочтительнее ель, так как сосна тяжелее и редко встречается среди валежника без «гнили». Древесина деревянная, длиной 4-5 метров, диаметром 5-7 см, гладко обстругана. К верхней части шеста крепится заостренный вилкообразный наконечник.

Обычно наконечник делают из фермерской вилки, при этом срезают «лишние» боковые зубья и оставляют только средние, которые впоследствии укорачиваются и затачиваются. Но также делают наконечник из куска трубы, по бокам которой привариваются и остро затачиваются короткие железные прутья. Преимущество такого наконечника очевидно: диаметр трубы выбирается шире посадочного места ферменной вилки, что, в свою очередь, позволяет использовать шест большего диаметра, в частности, его верхнюю часть. Риск поломки «ясеня» снижен по сравнению с «фермерским» аналогом.

Также наконечник для валочной вилки делается из железной пластины, разрезается надвое, делая ее двойной, и приваривается к фрагменту трубы малого диаметра. Делают еще проще – сплющивают кусок трубы пополам, раздваивают в «вилку», а другой ее конец – готовое посадочное место для столба.

Комлевую часть вилки (конец) желательно сделать сферической во избежание болевых ощущений и ударов от ударов и острых краев шеста на конце. Мы, работая в лесничейской бригаде, всегда скругляли комель «толчка», что способствовало более сильному удару по рычагу и избежанию болезненности.

Чтобы устранить боль от действия валочных вил, часто на торец шеста набивают кусок войлока. Есть и кустарное изобретение, нашедшее широкое применение среди помощников вальщиков. Это квадратный сшитый двойной кусок войлока, в котором прорезано отверстие для большого пальца. Войлочный «адапт» фиксируется на поясном ремне ассистента сбоку в области правого (для правшей) бедра. Подталкивая дерево, помощник упирается обухом валочных вил в эту войлочную подушку и использует ногу как рычаг.

Хочу напомнить всем лесорубам, что категорически запрещается упирать валочные вилы в части тела! Помощник должен пользоваться вилами во время работы, удерживая их руками. Конец шеста при толкании дерева должен упираться только в ладонь дровосека!

Все это так. Инженер по ОТ, ПБ и ООС не раз делал нам замечания во время проверок на лесосеке. А мы все и всегда игнорировали эти замечания. Я уверен, что все лесорубы опираются своими валочными вилами, толкая деревья ногой. Это печально и трагически опасно, но в остальном, как бы парадоксально это ни звучало.

Два раза у меня чуть не случилась трагедия в похожей ситуации. Все это произошло из-за неопытности в молодости. Однажды я встал с валочными вилами, упершись задней ногой в торец дерева, стоявшего позади меня. За время толчка при толкании дерева я просчитался, спиленное дерево пошло назад, я не смог его остановить, но обратное дерево и «горючее», которое подкопало мне бедро, не дали мне двигаться назад по инерции. Я попал под некоторое давление. Спасло лишь то, что спиленное дерево не упало назад, а лишь «приземлилось» в пропиле в обратном направлении. Еще 10 см, и у меня наверняка треснула бы бедренная кость, а крупная бедренная артерия была бы раздавлена.

Второй случай почти такой же, но дерева позади меня не было. Я просто резко согнул толкающее колено при столкновении, не рассчитал силы, дерево пошло назад — ногу «раздавило» и возможности перестроиться не было. Пришлось упасть, чтобы не быть придавленным «пеплом», дерево, опять же, только «посадило» в срез и устояло.

Ниже приведены два типа валочных вил. это улучшенная вилка , которая была модернизирована И.Е. Немцева за его небольшую сводную бригаду.

Изготовлен из 5-метрового шеста. В середине шест имеет диаметр 65мм, а на концах — 50мм. Эта, казалось бы, незначительная особенность делает шест столь же прочным! Комлевая часть валочных вил имеет сферическую форму. Наконечник стальной, имеет вильчатую структуру.

Схема еще одной валочной вилы, которую изобрел мастер Л.В. Желница, напоминает нам о кустарном валочном приспособлении — «медведе». это вилка-рычаг рубки . Стойка состоит из двух составных частей: основной стойки длиной 3,2-3,8 м и рычага, который крепится к основной стойке шарнирным способом. Соотношение плеч зависит от роста помощника вальщика. Такой штекер-рычаг весит от 3 до 4 кг. Наконечник двухзубый, стальной.

Переходим к кустарному рубочному приспособлению, которое делается из подсобного материала. Вернее, валочная вилка дополнена рычагом. Собственно, выше мы только что рассмотрели его заводской аналог.

Наименование данного валочного устройства « медведь », « медведь », « медведь » и т.д. вырезанный из прочной сухой древесины диаметром 100-150мм и длиной до 2 метров. На рычаге вырезается посадочное место (опора) для вилки вилки, чтобы вилка не соскочила с рычага.

«Медведь» используется крайне редко и в исключительных случаях. Это известные аварийные ситуации, когда помощник вальщика не может «взять дерево», а его необходимо сбросить в сторону вырубки.

Вот несколько примеров:

Бывает, что в конце проваленного технологического коридора кубатурные деревья, наклоненные назад, остались стоять. вальщик им не пользуется, наваливать нечего, так как за рикошетным прицелом находятся ближайшие и единственные «деревья-колотушки». Свалить дерево назад удается не всегда — за прицелом впритык могут стоять «рахи» (двуглавые деревья), и на них может подвешиваться срубаемое дерево.

Риск защемления пильного бруса очень велик, поэтому целесообразно будет сделать неглубокую насечку, а в месте пропила сделать сквозной пропил с двумя пропилами справа и слева, оставив «язычок » в середине.

«Язык» срезается вальщиком на завершающем этапе валки дерева, когда «медведь» установлен, при этом важно, чтобы во время спила на рычаг воздействовали два помощника. Даже если «язычок» защемит шину во время пропила, зажим гарнитуры будет неглубоким, и вальщик сможет присоединиться к помощникам и помочь свалить дерево. Можно подстраховаться валка и перед окончательным пропилом «язычка» вставить в пропил самодельный клин, вырезанный из дерева, чтобы избежать зажима покрышки.

Все это выглядит, конечно, скептически, довольно напрасно и малопродуктивно. Тем более, что в настоящее время будет проще и разумнее приобрести для таких случаев специализированные клинья. А ведь раньше были проблемы с наличием заводских танкеток и «медведки» в таких ситуациях применялись повсеместно.

Очень важно, используя «медведку» или заводской аналог валочных вил с шарнирно-сочлененной рукоятью, только самый опытный вальщик должен валить деревья в таких экстренных случаях. Особенно опасно и сложно сбрасывать проблемные деревья «медведем» на склонах, и я бы вообще не рекомендовал такие деревья валить в сторону направленной рубки. Лучше «откинуть» и достать тальком или тракторной лебедкой.

Кроме того, используя «медведя», вы убиваете свое здоровье: не только спина «трещит по швам», но и «усыхают» ноги. Нагрузка на суставы колоссальная и с возрастом она даст о себе знать!

Существуют, однако, отечественные и зарубежные аналоги «медвежьего» заводского исполнения. Это современные реечные домкраты. Принцип работы которого основан на выдвижном стальном рельсе – метод «телескоп». Механизм храповой с защелкой и тросом. Сам домкрат состоит из двух стальных труб разного диаметра и длины, отходящих одна от другой.

Наш производитель выпускает валочное устройство для направленной валки со следующими параметрами:

Длина толкающего устройства 50 см.

Сила, создаваемая устройством, составляет 29,4 кН.

Вес домкрата: 14,5 кг.

Длина устройства в собранном состоянии: 110 см.

Ну и конечно есть иностранный домкрат.

Реечные домкраты применяются преимущественно в аварийных ситуациях: в лесоводстве, при удалении проблемных деревьев и на опасных участках, например, на линиях электропередач и т.п. Но некоторые зарубежные коллеги используют такие домкраты при валке деревьев. Предлагаю посмотреть работу реечного домкрата на видеохостингах, а также на видео, размещенных в блоге.

Оставьте свои мысли на тему Лесозаготовительные устройства .

Чудо-лопата — настоящее изобретение и помощник садовода. В последнее время дачники и огородники стали часто использовать для копания земли чудо-лопата . Сейчас практически на каждом приусадебном участке есть такой инструмент. Более того, некоторые модели таких инструментов стали довольно популярны среди дачников. Работа с таким устройством значительно снижает физическую нагрузку. При этом с его помощью обработка земельного участка осуществляется почти в 3 раза быстрее.

Плюсы и минусы чудо-лопаты

Чудо-лопата можно назвать универсальным садовым инструментом. Однако он имеет не только положительные свойства, но и отрицательные. Прибор имеет множество преимуществ:

• Благодаря такой лопате человек работает в саду или на огороде с пониженной физической активностью;
• Широкий размах вил позволяет значительно ускорить процесс обработки земельного участка любого размера;
• Работать с прибором легко и просто;
• С помощью чудо-лопаты можно обрабатывать даже тяжелые виды грунта;
• Высокая надежность и долговечность инструмента.

Стоит обратить внимание на минусы чудо лопаты:

• Для максимального результата работы с помощью этого приспособления вес рабочего должен быть не менее 80 килограммов;
• Если лопата сломается, возможны проблемы с ремонтом;
• С этим инструментом невозможно делать фигурное копание;
• Невозможно копать ямы.

Однако этот садовый инструмент можно использовать для обработки любого типа земли. Чудо-лопаты можно использовать для рыхления и перекопки земли для последующей посадки овощей. Так, приспособления с вилами, способными копать почву на глубину от 15 до 25 сантиметров, можно использовать для подготовки почвы к посадке некоторых овощей:

• кукурузы;
• и другие культуры.

Более нежные растения (,) высаживают не семенами, а рассадой. При этом лунки следует копать обычной садовой лопатой. Стоит отметить, что чудо лопатой на огороде невозможно сотворить. С ее помощью деревья не вкопаешь, яму не выкопаешь, поэтому работу следует производить классической лопатой.

Важно! Это устройство может быть эффективным, если земельный участок имеет площадь от 0,5 соток и более. При небольших размерах участка почву лучше обрабатывать штыковой лопатой.

Основные конструктивные элементы чудо-лопаты

Чудо-лопата выполняет не только свои прямые функции — копает землю, она также разрыхляет и разбивает комья земли. Конструкция состоит из двух полосок с булавками. Они подвижно связаны друг с другом. Иногда устройство может состоять из одной такой планки.

Некоторые производители выпускают модели с задним упором. Такая лопата предназначена для облегчения работы при копании плотного тяжелого грунта. Так что чудо-лопата больше похожа на двойные вилы.

Если посмотреть на картинку, то можно понять, что этот инструмент не что иное, как лопата. Есть у нее и другие отличия от обычной штыковой лопаты. Так, ручка у модели значительно выше и должна быть на уровне плеч. Некоторые модели имеют перекладину вверху, что дает возможность работать двумя руками.

К основным достоинствам чудо-лопаты можно отнести то, что она способна выполнять несколько функций:

• Рыхлить почву;
• Разбивает большие комья земли;
• Вырывает корни любых сорняков, не оставляя их в земле;
• Легко копает картофель, свеклу и другие корнеплоды.

Принцип работы данного устройства не сложный. Если описать в общих чертах, то это будет выглядеть так: обычные вилы, закрепленные на заднем упоре, разрыхляют землю за счет усилия, которое человек передает вручную орудию, нажимая на рукоятку.

В это время вторые зубья вил, расположенные напротив и входящие в замок, в процессе рыхления разбивают крупные комки почвы. В результате земля хорошо перекапывается и разрыхляется.

Рыхлитель оснащен передним упором, обеспечивающим хорошую устойчивость всему механизму. Глядя на работу чудодейственной лопаты, ее можно сравнить с ножницами, разрезающими и дробящими земляные кучи. При этом нет необходимости обрабатывать землю граблями.

Чудо-лопата — незаменимый помощник садовода и огородника. Особенно хорошо его использовать при перекопке больших площадей, так как с помощью этого инструмента рабочий процесс можно ускорить в несколько раз.

При правильной эксплуатации данного устройства можно самостоятельно вскопать около 20 соток земли. А если использовать несколько таких лопат, можно качественно обработать целый гектар земли.

Смотрите видео! Чудо-лопата, какую выбрать

Разновидности универсальных рыхлителей

На сегодняшний день в продаже имеется большое количество чудо-лопатов, которые представляют различные конструкции. Некоторые виды продукции могут менять глубину копания, другие оснащены дополнительными функциями. Кроме того, наряду с изготовленным товаром на прилавках можно увидеть и устройства, изготовленные своими руками по специальным чертежам.

Среди промышленных устройств можно выделить несколько наиболее популярных моделей.

• Классическая чудо-лопата. Часто изготавливается садоводами самостоятельно. Это устройство, состоящее из основных вилок и заднего упора, значительно снижает нагрузку на кузов. Это увеличивает скорость работы. Недостаток такой конструкции в том, что она не разбивает комья земли, поэтому приходится дополнительно пользоваться граблями. Также орудие можно использовать только для перекопки чернозема, который регулярно обрабатывается;
• Пахарь. Для повышения производительности производители постоянно пытаются усовершенствовать конструкцию. Так было создано множество рыхлителей, в том числе и «Пахарь». Особенностью этого устройства является длина штыка, которая может достигать 15 см. Таким образом, лопата обеспечивает рыхление любого типа почвы;
• Крот доступен с длиной вилки около 25 сантиметров. Он был создан специально для того, чтобы можно было копать глубже. В этом случае растения следует высаживать сразу после обработки почвы. Стоит отметить, что копать почву таким агрегатом непросто. Особенно трудно работать с плотно утрамбованной землей или глиноземом;
• Есть универсальные чудо-лопаты. С их помощью можно перекопать почву на глубину до 20 сантиметров, но только если почва черноземная, а промерзает она только до 10 см. В более тяжелых условиях эта лопата не пригодна для возделывания огородных культур. А вот для декоративной выкопки он годится.

Смотрите видео! Перекопка участка под картошку чудо-лопатой

Изготовление чудо-лопаты своими руками

Иногда дачники или огородники не могут найти подходящую модель рыхлителя по определенным причинам. Кроме того, серийные устройства могут быть не по карману каждому. Поэтому многие берутся изготовить чудо-лопата самостоятельно. При этом такая чудо-лопата, сделанная своими руками по чертежам и точным размерам, получается ничуть не хуже заводской.

Чтобы понять, как сделать чудо лопату, нужно разбираться в чертежах. После этого следует подготовить материал для создания садового приспособления. Также для сборки изделия необходимо заранее подготовить специальные инструменты: металлические фитинги

• и квадратную трубу;
сварочный аппарат
• ;
мясорубка
• .

Важно, чтобы конструкция соответствовала всем заданным параметрам, основными из которых будут глубина и ширина. Эти размеры будут зависеть от того, насколько глубоко промерзает грунт в регионе, а также для каких целей собирается данная конструкция. Так, устройство можно использовать для перекопки почвы или для ее рыхления. Если приспособление делается только для рыхления, то достаточно глубины 10 сантиметров.

Если создается орудие для рыхления земли, в котором необходимо сразу высаживать зеленые насаждения, то при его сборке необходимо учитывать, что глубина выбоины должна быть на 5 сантиметров глубже промерзания земли . Стоит отметить, что в каждом регионе эта отметка будет разной.

При выборе ширины вилки следует учитывать не только свои пожелания, но и физическую силу. Важно, чтобы ширина вилки не превышала 50 сантиметров. Если работает сильный человек, который может выкапывать огромные кучи земли, то можно сделать чудо-лопата по индивидуальным параметрам. Для этого нужно найти на специальных сайтах необходимые чертежи и видео о том, как правильно сделать конструкцию своими руками.

Этапы изготовления чудо лопаты своими руками (чертежи)

1. Перед тем, как приступить к сборке устройства, необходимо подготовить все детали. Сначала берем заранее подготовленные стальные прутья и нарезаем их по длине. Из них делаем штыки, а потом заостряем их концы.
2. вырезать несущую балку из квадратной трубы.
3. Для изготовления основы ручки понадобится металлическая труба.
4. Из трубы также делается упор. Ему нужно придать дугообразную форму и прикрепить к несущей планке. Все части изделия собираются сваркой.

К нему можно дополнительно прикрепить рыхлитель, которым можно разбивать большие комья земли. Схема создания рыхлителя такая же, как и для основных вил. К подвижному механизму крепятся два устройства. В этом случае чудо-лопата сможет копать почву на участках с уклоном. Кроме того, он сможет качественно измельчить даже небольшие комочки грунта.

В конце создания удивительного устройства необходимо выбрать подходящую нарезку. Если изделие получилось слишком громоздким, то ручку можно заменить двумя металлическими трубами, которые привариваются к инструменту, сверху они соединяются поперечной, образуя две ручки, что значительно облегчит работу с таким чудо лопата.

Смотри видео! Чудо-лопата своими руками (чертежи). Испытание чудо-лопаты на практике

Не любите копать свой палисадник? Вы просто никогда не держали в руках по-настоящему крутые садовые инструменты! Как добиться максимальной эффективности при работе в саду и при этом применить минимум физических сил? В этом вам поможет чертеж чудо-лопаты и подробная инструкция по ее изготовлению из подручных материалов!

Подготавливаем материалы для изготовления чудо лопаты

Фирменный инструмент, который можно купить в строительном магазине, состоит из рамы, противорежущего элемента, рабочей базы из 8-9 стержней, напоминающих вилы, 2-х опорных стоек и держателя рукоятки. Подобную конструкцию мы сейчас сделаем своими руками. А на сэкономленные деньги мы сможем купить семена для посева по всему огороду, в том числе и на соседние участки, так как в магазине это устройство стоит немалых денег.

Начнем с рамы. Его можно сварить с помощью сварочного инвертора из металлического квадрата сечением 25х25 мм. Для этого нужно сделать всего 4 сварочных шва и 3 пропила болгаркой. Отмеряем 60 сантиметров и отрезаем 4 куска квадратного профиля. Затем отрезаем еще 1 сечением 20х20 мм — она ​​у нас будет в роли средней перемычки в раме, на которую будут крепиться контробрезные элементы. Если не хочется тратить много времени на изготовление такой нелепой конструкции, можно просто взять раму от детской коляски или разобрать ненужные санки. Их размеры будут немного больше — ничего страшного, их можно компенсировать количеством зубцов на рабочей поверхности и уменьшить усилие на рукоятке.

Теперь приступаем к выбору самих вил, которыми вы будете рыхлить землю. Они должны быть крепкими, как коммунистическая идея, иначе от малейшего усилия прогнутся. Сталь должна быть закалена, штыки прямые, изгибы делать нежелательно. Для такой роли идеально подходит рыбацкая тюрьма, которая есть у каждого уважающего себя браконьера. Здесь вы можете помочь природе, променяв рыболовные снасти на что-то полезное в хозяйстве, и себе, так как лучшего инструмента не найти. Также можно изготовить на заказ у токаря, но это будет стоить намного дороже. Самый крайний случай – установка обычных вил. Но результат значительно пострадает, потому что сталь очень мягкая.

К выбору инструмента для встречной резки также следует отнестись серьезно. Здесь можно использовать и обычную сталь, так как роль этого узла заключается в разбивании комков, которые будут выковыриваться «активной» частью инструмента. Ширина — около 50 сантиметров, частота зубьев — через 5-6 см. Идеальный вариант – скребок для очистки грядок из нержавеющей стали, который использовался ранее. Его можно найти практически у каждого пенсионера, который любит хранить артефакты в своем сарае. Предложите обменять у вас на новые, красивые, современные и «качественные» вилы отечественного производства – сразу соглашайтесь. И тебе хорошо, и люди помогли. Затем отламываем от них держатель вместе с ручкой, если не получится, отпиливаем болгаркой. Подхватываем «кассету» с зубьями на лопату-рыхлитель.

Держатель ручки найти еще проще — ломаем любой ненужный инструмент или ищем трубу диаметром 30-40 мм и длиной 15 сантиметров. Теперь осталось сделать рычажный механизм. Для него нужно колесо от старой советской машины (благо их много в металлоломе и в деревнях), отбиваем пластик, остается П-образное крепление. Нам понадобится 2 таких крепления.

Пошаговая инструкция по сборке

Изготовление чудо-лопаты — дело очень интересное и ответственное, так как от качества вашей сборки будет зависеть усилие, которое нужно будет приложить при работе с инструментом. Следуйте инструкции, чтобы ваше творение радовало вас не один год.

Шаг 1 Делаем рамку.

Первым делом собираем в кучу. Если у нас квадратный профиль, то можно обойтись и без усиления, просто приварить. Если вы взяли на вооружение коляску, то вам нужно будет сделать по углам косые распорки из металлической полосы или квадратной профилированной трубы. Достаточно будет установить вставки 8-10 см, чтобы они распределяли давление, оказываемое на раму при копании.

Шаг 2 Делаем рычажный механизм.

Здесь нам понадобится П-образное крепление от машины для мойки колес. Привариваем ее в перевернутом виде к раме, в боковинах точно по центру сверлим отверстие 8 мм, можно 10 мм, чтобы наша супер лопата была крепкой. Точно такое же крепление привариваем к держателю рукоятки, снова сверлим отверстия на 10 мм напротив. Теперь подводим 2 крепежа так, чтобы 4 отверстия были в один ряд, забиваем ось на 10 мм внутрь. Получаем рычажный механизм с усилием около ½. Этого будет вполне достаточно для работы в палисаднике и на огороде даже с плотной сухой почвой. Можно дополнительно усилить боковины металлической пластиной, но это лишнее — в большинстве случаев такого крепления более чем достаточно.

Шаг 3 Свариваем встречную врезку.

Схема чудо-лопаты предполагает использование косых ножей-ножей, направленных под углом 45 0 к земле. Такая схема позволяет значительно снизить усилия при разбивании комьев земли. Можно установить их горизонтально, но при очень плотной почве они могут загнуться, поэтому экспериментировать ради красивого внешнего вида инструмента не стоит.

Шаг 4 Привариваем заднюю опору.

Актуальность его наличия на инструменте вообще следует поставить под сомнение, так как основная его роль заключается в выравнивании глубины рыхления, что можно легко сделать «на глаз». Но, так как нам нужна качественная чудо-лопата своими руками, чертежи здесь менять не будем. Привариваем Т-образное крепление посередине рамы сзади — ограничитель готов.

Шаг 5 Делаем вырезку.

Сильно заморачиваться над этой операцией не стоит. Покупаем самый простой сосновый ствол и надеемся, что он недолго погибнет. Сломался — купи новый и работай снова. Можно попробовать купить черенок дуба или лиственницы без сучков, но цена его в 10 раз дороже, а вот прочность — как повезет.

Вот мы почти и сделали лопату для ленивых своими руками. Осталось только покрасить его в аккуратный цвет, чтобы от нового инструмента его отличали только оригинальные детали.

Альтернативные чертежи или «чем можно заменить»

Выше мы описали чертеж рыхлителя, но есть еще очень практичные модели лопат, которые могут значительно упростить работу в саду. Такой инструмент будет особенно актуален при уборке урожая, где необходимо переворачивать почву, а не рыхлить ее.

Если вам нужна именно такая чудо-лопата, то ее чертежи и размеры будут существенно отличаться. Во-первых, рабочая зона будет представлять собой металлическую плоскость, а не заостренные сегменты для рыхления. Зенкеры удаляются. Остается только сам механизм уменьшения усилий на переворачивание земляного кома. То есть его преимущество будет только при отсутствии обратного натяжения — земля поднимается за счет потягивания за черенок лопаты.

Рычаг необходимо делать на высоте 45-50 сантиметров от земли — это оптимальное соотношение высоты подъема и затрачиваемого на него усилия. Некоторые модели изготавливаются с очень высоким рычагом, тогда и усилий для подъема потребуется больше, но сам ковш поднимается на большую высоту – это очень удобно при строительстве (рытье траншей).

Еще одна очень популярная конструкция чудо-лопаты – инструмент с треугольной опорой. Суть его в том, чтобы значительно снизить усилие именно при рытье земляного кома. Последующая его транспортировка осуществляется с помощью спинных мышц, что не удовлетворит требованиям многих строителей. Такая конструкция прекрасно подходит для работы в слишком твердом грунте, где приходится прикладывать большое усилие именно в процессе подкопа кома.

Чудо-лопата Крот: отзывы, чертежи

Содержание

• 1 Знакомство с устройством Крот
• 2 Чем Крот лучше обычной лопаты
• 3 Справочник Крот
• 4 Положительные и отрицательные стороны использования Крот
5 Крот самодельный
• 6 Отзывы

Мастера придумали множество различных ручных инструментов, облегчающих работу в саду и на огороде. Одна из них — чудо-лопата Крот, состоящая из двух противоположных вил. Рабочая часть подвижна, к ней прикреплена ручка. Разрыхление почвы происходит при нажатии на черенок лопаты. В этом случае вся нагрузка ложится не на спину работника, а на его руки.

Знакомство с конструкцией «Крота»

Если посмотреть на внешний вид инструмента, лопата-рыхлитель напоминает широкие вилы, прикрученные к станине. Рабочие вилки являются подвижной частью. У них всегда на 1 штифт больше, чем количество зубов на ложе. Обычно на неподвижной раме 5 штырей, а на рабочем элементе их 6, но может быть и другое количество. Зубья расположены друг напротив друга и при подъеме рабочей части встречаются.

Подставка для ног прикреплена к раме сзади. Он выполнен в форме дуги и напоминает букву П, только перевернутую. Передняя часть стационарной рамы слегка приподнята. Он также служит опорой для лопаты. Зубья вилки имеют длину не менее 25 см. Они изготовлены из закаленной стали. В общем, количество зубьев зависит от размера чудо-лопаты. В магазинном варианте инструмент встречается шириной от 35 до 50 см, но не более.

Важно! Крот-рыхлитель весит около 4,5 кг. Этого достаточно, чтобы оператор использовал меньше силы ног, чтобы вбить вилы в землю.

Несмотря на такую ​​массу, легко работает чудо-лопата Крот. Ведь человеку не приходится таскать его по саду. Инструмент просто перетаскивается на новое место, где и производится дальнейшее разрыхление.

Многие мастера привыкли все делать своими руками. Чудо-лопата Крота готовится просто. Для этого не требуются сложные схемы и навыки рисования. Нужно только найти квадратную трубу для рамы и стальные прутья, из которых будут сделаны зубья, а черенок можно снять с другой лопаты или купить новую.

Совет! Самостоятельное изготовление чудо-лопаты имеет свои преимущества не только в плане экономии средств. Размер инструмента человек подстраивает под свои требования, при этом учитывает вес, рост и физическую силу рабочего.

На видео смотрите процесс сборки чудо лопаты:

Чем Крот лучше обычной лопаты

Отзывы о чудо лопате Крот разные. Кому-то средство нравится, а кто-то ругает. Давайте разберемся, чем это изобретение лучше штыковой лопаты. Начнем с усталости во время работы. Во-первых, для вбивания штыковой лопаты в землю требуется большое давление ногой. Во-вторых, человеку нужно нагнуться, взять в руки инструмент с комом земли и перевернуть его. От этих действий страдают не только руки и ноги, но и спина, мышцы живота и тазобедренный сустав. После нескольких часов работы согбенный мужчина выходит из сада, чувствуя ужасную боль в спине.

При работе с Кротом нагрузка ложится только на руки, так как ком земли не нужно поднимать вверх, а нужно только нажимать рукоятку инструмента вниз. Нагрузки на ноги практически нет. Вилами легче закапывать землю, чем обычным штыком лопаты. Нередко встречаются даже отзывы пожилых людей, где говорится об удобстве использования средства.

Второй положительный момент связан с количеством выполняемых действий при обработке земли. Начнем с того, что весь участок предварительно перекапывается штыковой лопатой. На глине и влажной почве остаются крупные комья, которые во время работы необходимо постоянно разбивать штыком. После перекопки почву начинают выравнивать граблями. Это действие направлено на разрыхление мелких комьев земли. Чудо-лопата Крот выполняет сразу все вышеперечисленные действия. При прохождении кома земли через зубчатый рыхлитель за орудием остается полностью подготовленная грядка для посадки огородных культур.

Важно! Зубья чудо-лопаты Крота не перерезают дождевых червей, а также полностью вырывают из земли корни сорных трав.

Есть участки, где использование чудо-лопаты невозможно. Сюда входят целинные земли, сильно заросшие пыреем. Здесь сначала придется пройтись штыковой лопатой или мотоблоком, а потом уже можно использовать Крота. На каменистой почве от чудо-лопаты, вообще, придется отказаться. На глинистой твердой почве «Крот» будет работать еще усерднее, чем штыковым орудием.

Крот-путеводитель

Крот — не единственный вариант чудо-лопаты. Есть инструмент под названием Пахарь, Торнадо и т.д. Конструкция всех этих лопат имеет небольшие отличия, но принцип работы одинаков.

Чудо-инструмент работает по принципу рычага. Сначала лопату устанавливают на участке, который предназначен для копания. При этом рычаг, служащий ручкой, поднимается в вертикальное положение. Зубья рабочих вилок также становятся перпендикулярными земле и погружаются в землю под тяжестью рамы. Глубина самопогружения зависит от плотности грунта. Если зубья частично находятся в земле, рабочий упирается ногой в задний упор или в металлический стержень рабочих вил, к которым прикреплены штифты.

Следующее действие — нажать рукоятку руками сначала на себя, а потом вниз. Рама Крота не нагружается за счет упоров, а рабочие вилы приподнимают пласт почвы, проталкивая его через контрзубья рыхлителя. Далее инструмент просто отводят назад по станине, после чего продолжают повторять те же действия.

При рыхлении полностью удаляются из почвы корни сорняков. Они остаются целыми, а также совершенно свободными от почвы. Человек может только собрать их в ведро. Большой плюс Крота в том, что вся плодородная почва не уходит вниз, как это бывает при переворачивании земли штыковой лопатой. Почва просто разрыхляется, оставаясь на своем месте.

Положительные и отрицательные стороны использования «Крота»

Практическое применение средства выявило множество положительных и отрицательных сторон. Все это отражает отзывы реальных пользователей. Давайте сначала посмотрим на плюсы:

• Работа Крота ускоряет вскапывание огорода. За 1 час можно обработать участок до 2 соток с минимальной усталостью.
• Инструмент не требует заправки и расходных материалов, как в случае с мотоблоком. Для хранения достаточно выделить небольшой уголок в сарае.
• Родинка наносит меньший вред здоровью работающего человека, так как нагрузка на опорно-двигательный аппарат минимальна.
• При рыхлении сохраняется плодородный слой земли. При этом удаляются корни даже незаметных на поверхности сорняков.

Из минусов можно выделить невозможность использования Крот в невысоких теплицах, а также для рыхления узких грядок, если ширина рабочей части орудия превышает размеры обрабатываемой полосы.

Крот самодельный

Чтобы сварить такую ​​конструкцию, не нужен даже чертеж. Вы можете использовать наглядный пример и выбрать размер исходя из собственных предпочтений. Для тех, кто признает работу только с использованием технически грамотных документов, предлагаем посмотреть чертеж с размерами чудо-лопаты на фото.

Представленная схема больше подходит для модели Пахарь или Торнадо, где основным отличием является форма заднего и переднего упоров.

Итак, для изготовления каркаса и упоров конструкции нужно использовать металлическую трубу квадратного сечения. Подвижные зубья вил изготовлены из закаленной стали. Один край затачивается болгаркой под углом 15-30 ^о … На стационарную раму приваривается перемычка из трубы, а к ней крепятся зубья встречных вилок. Эти штифты можно сделать из армирование без необходимости затачивать края. Две части вилок соединены шарнирным механизмом. Изготавливается из стальной полосы. Для этого сгибаются две дуги, сверлятся отверстия, а затем детали соединяются болтом.

К стержню подвижных вилок приваривается кусок круглой трубы. В гнездо вставляется черенок от простой лопаты. Для удобства использования к верхней части рукоятки можно прикрепить Т-образную планку. В высоту черенок должен доходить до подбородка.

Готовую конструкцию необходимо протестировать. Если с ним удобно работать, значит, с размером вы угадали.

Отзывы

А пока давайте посмотрим на отзывы пользователей об этом инструменте.

Валентина Петровна, садовник

Крот один сезон работал потрошителем. Конечно, придется приложить силу, но скорость обработки почвы меня радует. Тем более, что тогда землю не нужно дополнительно разгребать.

Сергей, виноградарь

Крот купил лопату для рыхления почвы в тех местах, где я бы не наткнулся на культиватор. Потрошитель не так прост, как рекламируется. Дерновая почва не поддается с первого раза. Но Крот — это всего лишь улучшенные вилы и не стоит от них ждать производительности мотоблока.

Чудо Лопата для денег

Rev. Ike™ MP3 Lessons The Disciple Series Prosperity & Beyond Книги Пожертвования Новые уроки MP3 Распродажа! Ваша корзина пуста. Главная > Уроки Rev. Ike™ в формате MP3 > Чудесная лопата для денег (1 mp3) Твоя цена: 3,95 доллара США Количество: * Всего только Описание Отзывы Образец: Это учение доступно в 4 частях на YouTube, но по многочисленным просьбам мы также предлагаем его в виде полной загрузки в формате mp3! Также прилагается загружаемый PDF-файл неофициальных примечаний к уроку преподобного Айка для этого учения. Если у вас нет возможности просматривать PDF-файлы на вашем устройстве, вы можете получить доступ к конспектам уроков здесь: https://www.scienceoflivingonline.com/TheMiracleMoneyShovelLessonNotes.pdf В этом динамическом аудио-уроке в формате mp3, Чудо-лопата для денег , теперь доступном для скачивания, преподобный Айк показывает вам, как взяться за Чудо-лопата для денег, чтобы выкопать свои собственные «Денежные канавы» , которые являются каналами. для Бога бесконечное добро, бесконечная любовь, бесконечная сила, бесконечное изобилие и бесконечные деньги потекут в вашу жизнь. «И сказал он: так говорит Господь: наполни долину сию рвами». 4-я Царств 3:16 В этом поучительном учении преподобный Айк открывает: Самый быстрый и легкий путь к победе в жизни (это не то, что вы думаете!) Как использовать «Лопату веры» , чтобы освободить место и место для Божьего изобилия , чтобы течь в вашу жизнь (Бог наполнит вашу чашу, но вы должны копать канавы) Как перестать заключать неправильные типы сделок с Богом (все так делают!) и как привлечь самое большое благо , пока вы застряли в «Долине» своей жизни (вашей самой низкой точки недостатка, нужды и ограничений) Этот урок включает в себя короткую, но мощную позитивную молитву , которая поднимет ваш уровень божественного ожидания (помните, что Бог действует только в изобилии) , чтобы привлечь здоровье, счастье, любовь, успех, процветание и деньги в вашу жизнь. Преподобный Айк завершает это учение молитвой «Денежный ров» . Эта мотивирующая молитва подготовит вас к новому денежному опыту и поможет вам получить больше денег, чем когда-либо в вашей жизни! «Если вы будете копать рвы с видением, верой и хвалой, Бог наполнит их.» — Rev. Ike Это сингл в формате mp3, доступный только для скачивания. Общая продолжительность: 40 минут. Обзоры продуктов Оцените этот продукт: или создайте обзор (0 оценок, 0 отзывов) Ваша сила визуализации (5 mp3) 25,95 $ Чудотворная идея для зарабатывания денег (1 mp3) 9,95 $ Набор из 5 MP3 серии Disciple (уроки 1–4, плюс БОНУС 90 Intro MP03) 9,95 $ $39,95

Интернет-магазин Rev. Ike Legacy — покупка Учения преподобного Айка в формате MP3

назначение и правила работы

Евгений Седов

Когда руки из правильного места растут, жить веселей 🙂

Содержание

Работы в городе и на огороде много, но самые изнурительные процессы — выкапывание корнеплодов, удаление корней сорняков и обработка земли. Копать начинают, как правило, немного заранее из-за большой физической нагрузки. Значительно снизить сложность и быстрее перекопать огород можно, купив универсальный экскаватор — замечательную лопату для копания земли. Это простое и недорогое устройство очень эффективно. Процесс рыхления и дробления комьев почвы ускоряется даже на сложных почвах.

Какая замечательная лопата для копания земли

Лопата для ленивых (так часто называют описываемое приспособление) является своеобразным культиватором, ведь она не только копает, но и разбивает комья. У этого инструмента нет лопаты как таковой, но на этом отличия от классического штыкового варианта не заканчиваются. Ручка у нее гораздо выше — в идеале она должна доходить до плеча. Рыть поверхность земли этим орудием на порядок проще, чем с помощью классического культиватора. Супер лопата для перекопки огорода выполняет следующие операции:

• рыхление почвы;
• разбивание комков;
• «Добыча» корней сорняков с минимальным повреждением;
• выкапывание картофеля, моркови и других корнеплодов.

Устройство

Если вас заинтересовала самокопающая лопата, предварительно ознакомьтесь с ее устройством и принципом действия, иначе сделанная покупка может вас не устроить. Чудо-лопата для копания и рыхления пластов земли состоит из одной или двух полос со штырями, которые подвижно соединены друг с другом. Некоторые модели имеют в конструкции задний упор, что упрощает копание плотного и тяжелого грунта, снижая нагрузку на поясницу. Кроме того, конструкция оснащена вилками и навеской.

Принцип работы

Чудо-копание заметно облегчает работу в саду или на дачном участке, при этом основная нагрузка приходится не на спину, а на ноги (при вдавливании вил в землю) и руки (при вырваны из земли). Спина во время работы почти не нагружается, тем более, что находится в вертикальном положении. Усилий для вспахивания нескольких соток участка (будь то чернозем или другой тип почвы) потребуется меньше, чем при использовании штыковой лопаты. Процедура следующая:

1. Возьмитесь за ручку, положите чудо-лопата, уперев ее в передний культиватор.
2. Затем загните вилы в землю так, чтобы задний упор коснулся земли. При необходимости надавите ногой на поперечину передних вил, так как почва может быть тяжелой, плотной.
3. Потяните ручку ручного культиватора на себя. При этом вилы поднимаются, проходят через вилы переднего упора и разбивают все комья земли.
4. Потяните устройство немного назад, а затем повторите все действия сначала.

Виды замечательных лопат для копания земли

Если вас заинтересовала такая умная лопата, то посмотрите, какие варианты можно найти в продаже. Купить интересующий вас инструмент можно в Москве, Санкт-Петербурге или любом другом городе страны в специализированном интернет-магазине с доставкой почтой. Обязательно пополните свой садовый инвентарь таким чудо-прибором, вы оцените его в разгар работы на огороде. Для облегчения обработки грядок вы можете приобрести один из следующих вариантов:

• Копатель;
• Крот;
• Архимедова лопата;
• Пахарь;
• Торнадо;
• Лопата-картофелекопалка Miracle.

Копатель

Острые зубья вил этого типа приспособлений легко вонзаются в землю, облегчая рыхление и обработку огорода. Чудодейственные вилы увеличивают скорость копания и избавляют от слишком больших нагрузок. Глубина обработки земли зависит как от длины штыка, так и от усилий огородника. Если вы еще не определились с покупкой, то подходящим вариантом для вас может стать чудо-лопата Землякоп:

• название модели: Землякоп-6;
• цена: 1366,1 руб.;
• характеристики: материал изготовления — металл, размеры — 490х540х150 мм, ширина обработки — 48 см, зубья — 6 шт.;
• плюсы: предназначен для глубокой копки в 25 см;
• минусы: орудие нельзя использовать для обработки целины.

Покупка другой, не менее качественной конструкции той же категории обойдется Вам немного дешевле:

• Название модели: Супер Экскаватор-7;
• цена: 721 рубль;
• характеристики: размеры — 50х15х57 см, 7 зубцов, 2 ручки, материал — металл, общая длина — 55 см, вес — 5120 г;
• плюсы: дешево, хорошее качество сборки;
• минусы: тяжело идет по протоптанной земле.

Крот

Для вскапывания и облегчения обработки садовых и дачных участков можно заказать такой чудо-прибор, как кротовая лопата. Имеет глубину штыка не менее 25 см. Рытвину сразу можно использовать для посадки овощных культур. Прежде чем сделать заказ, ознакомьтесь с предложениями нескольких торговых точек. Акции или распродажи позволяют купить нужный товар со скидкой. Один из вариантов лопаты Крота:

• название модели: MOLE-B Forged;
• цена: 990 руб.;
• характеристики: одна рукоятка, ширина копания одной полосы — 550 мм, материал — сталь, глубина рыхления — до 25 см;
• плюсы: приемлемая стоимость, отличная глубина рыхления;
• минусы: подходит в основном для рыхлого грунта.

Если Вам не подходят описанные товары, ознакомьтесь с характеристиками другого варианта:

• Название модели: КРОТ-М;
• цена: 1152 рубля;
Характеристики
• : габариты — 52х38х11см, вес упаковки — 2 кг, ширина копания — 420 мм;
• плюсов: долговечность, скорость;
• минусы: легко перекапывается только ранее обработанная земля.

Архимедова лопата

Вилочный самокат и чудо-лопата облегчают обработку, ускоряя процесс подготовки земли. На скорость будет влиять ширина вил. Архимедова лопата, имеющая небольшой ножной рычаг по сравнению со штыковым аналогом, очень популярна среди владельцев участков. При нажатии на нее ногой лезвие устройства подбрасывает некоторое количество земли. Подробное описание:

• название модели: архимедова лопата;
• цена: 1200 руб.;
• характеристики: вес — около 1,8 кг, имеется ножной рычаг для двойного уменьшения, ручка имеет нижнюю часть с конусом длиной 38 см;
• плюсы: простота конструкции, прочность;
• минусы: стоит чуть дороже некоторых аналогов.

Пахарь

Широкое распространение получила чудо-лопата Пахарь — незаменимая садовая техника российского производства. В основе работы с ней лежит принцип рычажной системы. Благодаря рычагу можно получить большее усилие на коротком конце при значительно меньшем приложенном усилии на длинном конце. Лопата Пахарь — эффективный помощник в огороде. Один из вариантов товара:

• название модели: Пахарь 350 мм;
• цена: 990 руб.;
Характеристики
• : глубина рыхления — до 20 см, ширина захвата — 35 см, длина обрабатываемой за один раз почвы — 20 см, материал — закаленная сталь, вес — 4,5 кг;
• плюсов: высокая производительность, отсутствие обратной нагрузки;
• минусы: тяжелый, трудности с транспортировкой.

Еще одна чудо-лопата «Пахарь» имеет большую ширину рыхления, но и стоит немного дороже:

• Название модели: Пахарь 430 мм;
• цена: 1150 руб.;
Характеристики
• : глубина рыхления — 15-20 см, ширина обработки — 55 см, длина рамы — 93 см, ширина — 43 см, вес — 6 кг;
• плюсов: большая ширина обработки, отличная прочность;
• минусы: трудности в транспортировке, громоздкость.

Торнадо

Большой популярностью пользуется такой ручной культиватор, как лопата торнадо. Его наличие поможет навсегда решить проблему, связанную с ежегодной обработкой почвы. Главное выбрать оптимальную покупку и определиться с подходящей длиной черенка, который в большинстве случаев приобретается отдельно. Хорошей покупкой для вас может стать такой вариант:

• название модели: Tornado Miracle Shovel;
• цена: 1488 руб.;
Характеристики
• : размер упаковки — 90х40х14 см, вес — 4825 г;
• плюсы: качество сборки, простота использования;
• минусы: громоздкий, тяжелый.

Для экономии сил и времени, а также снижения нагрузки на спину ознакомьтесь с характеристиками такого культиватора:

• Название модели: Культиватор Торнадо;
• цена: 1339 руб.;
• характеристики: размер упаковки — 60х20х20 см, вес — 2385 кг, углубляется на глубину 20 см;
• плюсов: простота использования, выкорчевывает сорняки;
• минусы: плохо разрыхляет уплотненный грунт.

Картофелекопалка Miracle Shovel

Сбор картофеля — очень утомительный и трудоемкий процесс, требующий много времени и сил. На помощь придет специальная чудо-лопата, главное приноровиться к ее принципу действия. После этого работа ускорится в несколько раз. Проверьте хотя бы пару инструментов, чтобы получить правильный инструмент. Во-первых, обратите внимание на такой товар:

• Название модели: Vintage 280мм;
• цена: 590 руб.;
Характеристики
• : 7 зубьев, 1 ручка, ширина борозды — 280 мм, глубина рыхления — 25 мм, габариты — 280х120х410 мм, вес — 3 кг;
• плюсы: скорость копания, дешевизна;
• минусы: немного громоздкий.

Еще один многофункциональный и удобный инструмент для дачи, который упростит его обработку:

• Название модели: Фермер;
• цена: 1359рублей;
• характеристики: можно копать на глубину 5-25 см, длина зубьев — 25 см, вес — 2,9 кг;
• плюсы: экономичность, копать можно не нагибаясь;
• минусы: более высокая стоимость по сравнению с аналогами.

Как выбрать замечательную лопату для копания земли

Определитесь с конструкцией. Если вы ищете менее громоздкий вариант, то отдайте предпочтение модели без переднего упора. Правда, его наличие повышает стабильность при работе. Обратите внимание на ширину рабочей части. Лучшим вариантом считается 45-60 см – больше выбирать не стоит, так как это усложнит процесс копания и упадет производительность. Длина рабочих штифтов должна быть 220-300 мм, а расстояние между ними 70-80 мм. Перед покупкой убедитесь, что все элементы конструкции прочны, а их соединения надежны.

Работа в саду иногда очень утомительна. При этом осуществляется частями, что объясняется колоссальной физической нагрузкой. Сократить трудозатраты огородника поможет чудо-лопата. Являясь простым устройством, он ускоряет рабочий процесс и может применяться на грунтах разной сложности. Материал этой статьи расскажет о том, что это за приспособление, каковы его преимущества и недостатки, а также каковы основные нюансы работы с такой лопатой.

Что это?

Чудо-лопата — простое приспособление для обработки почвы, внешне отличающееся от обычного орудия. По сути, это своеобразный рыхлитель или лопата с рукоятью, граблями и рамой для рыхления, которая в зависимости от модели может напоминать раму саней. Он оснащен острыми зубьями, за счет которых осуществляется качественная обработка почвы. Это орудие, которым перекапывают землю, разбивая комья даже тяжелой почвы.

Дизайн

Лопата, которую часто называют инструментом для ленивых, не имеет привычного металлического элемента для копания. Конструктивно для него характерна более длинная ручка, так как по технологии изготовления она должна доставать до плеча пользователя. В зависимости от разновидности изделие может иметь одну или две планки с подвижно соединенными между собой штырями.

Ключевыми деталями изделия являются вилы для копания, вторая для рыхления, передний упор, ручка, а также крепления. К другим модификациям можно отнести наличие заднего упора, благодаря которому упрощается копание плотного и тяжелого грунта, за счет чего снижается нагрузка на поясницу оператора. Помимо вилок, конструкция устройства оснащена рычажным механизмом.

По сути, основной частью суперлопаты являются традиционные вилы, к которым крепится черенок. Механизм обратного упора крепится по бокам. Вторые вилки, расположенные впереди, соединены замком с основными. Именно они отвечают за разбивание комьев земли, что особенно важно при работе с утоптанной или глинистой почвой.

Благодаря рычажному механизму для рыхления земли не потребуется много ручного усилия. Особенно это касается пожилых садоводов и дачников, имеющих заболевания опорно-двигательного аппарата (в том числе болезни позвоночника). Вилы являются встречными изделиями, одни из них при прохождении через другие выполняют рыхление почвы, не переворачивая ее. При этом глубина вспашки может быть разной. Минимальный его показатель составляет 15 см.

Что касается ширины обрабатываемой полосы, то она составляет примерно 50 см.   Это, по сути, почти кровать. К культиватору крепится передний упор лопаты. Она определяет устойчивость инструмента, делая его похожим на своеобразные ножницы, разрезающие и дробящие комья земли на мелкие кусочки, которые впоследствии можно подровнять с помощью самых обычных садовых граблей. На первый взгляд кажется, что таким инструментом сложно работать, но практика доказывает обратное.

Достоинства и недостатки

Несмотря на некоторую громоздкость, чудо-лопата удобнее в работе, чем аналоги классического типа. Он прост в управлении, практически сам себя закапывает и впечатляет своей производительностью, значительно облегчая работу пользователя. Процесс обработки почвы с ним осуществляется быстрее и проще, что уже отметили дачники. Конечно, механический культиватор или мотоблок не заменит чудо-лопата, но он в разы производительнее традиционной штыковой разновидности. Это объясняется не только конструктивными особенностями, но и шириной канала.

В среднем такой лопатой можно перекопать участок в 2 раза быстрее, чем обычной. Инструмент надежный, многозадачный, долговечный. Это приспособление для пахотных работ, которое можно использовать для посева и рыхления почвы. Кроме того, он может обрабатывать почву на глубину до 25 см, что хорошо для выращивания картофеля. А также чудодейственной лопатой можно подготовить землю для посадки кукурузы и капусты, помидоров, огурцов, баклажанов и других культур, выращиваемых на участке.

Однако при ряде очевидных достоинств у суперлопаты есть и недостатки. Например, он совершенно непригоден для садоводства. Она не может аккуратно копать деревья или делать ямы. Что касается работы в саду, то здесь есть свои нюансы. Одним из них является то, что простой агрегат не может выполнять фигурное копание. Кроме того, чудодейственной лопатой яму вырыть невозможно.

Стоит отметить, что работать такой лопатой может только пользователь с массой тела более 80 кг иначе работа не будет отличаться производительностью. Вес лопаты существенно отличается от обычного штыка. И хотя эта лопата в процессе работы поднимается только для установки в начале ряда, а затем просто перемещается с помощью рукоятки, вес может сказываться на физической утомляемости пользователя. К другим недостаткам можно отнести сложность ремонта.

Виды

Конструкция чудо-лопаты для копания и рыхления земли может быть разной. Например, не все модели оснащены передним упором. С одной стороны, это хорошо, так как конструкция такого типа менее громоздка, а ее вес уменьшен. Но зато отсутствие переднего упора обеспечивает устойчивость инструмента.

Условно модели можно разделить на обычные, варианты «Пахарь» и «Крот».   Как правило, большинство модификаций первого типа выполняются в домашних условиях. Именно такие разновидности не имеют переднего упора. К недостаткам изделий этого типа можно отнести необходимость частой обработки почвы, так как они не решают проблему с кучами земли. Такие орудия подходят в основном для чернозема.

Модификации «Пахарь» разработаны с возможностью рыхления почвы. Диапазон длины штыка в среднем варьируется от 10 до 15 см. Это удобно, поскольку позволяет обрабатывать разные типы грунта. Штык легко входит в землю вне зависимости от веса пользователя.

Варианты кротов отличаются большей длиной штыка. Он составляет около 25 см и предназначен для глубокого копания земли. Выбоины можно сразу использовать для посадки огородных культур. Однако для работы с этим инструментом уже требуется определенная работа. Особенно это будет заметно, если вам предстоит возделывать достаточно уплотненную почву или глинозем.

Что касается универсального варианта, который мог бы удовлетворить запросы огородника, то такие лопаты имеют длину штыка от 15 до 20 см.

Использовать такие приспособления для вскапывания земли под посадку картофеля можно только в регионах страны, где почва черноземная и промерзает не более 5-10 см. Для более сурового климата такой длины штыка мало. И поэтому лопата не сможет качественно обработать почву, что плохо для качественного обновления почвы и обеспечения хорошего урожая.

По поводу креплений стоит отметить: у версий без переднего упора задний упор приварен к гребенке второй вилки. У модификаций «копателей» ручка регулируется. Он крепится с помощью двух болтов, а высоту нужно подобрать под рост конкретного человека. Упор таких моделей подвижный, крепится к раме. Легкороющие аналоги отличаются округлостью упоров и дугообразной нерегулируемой рукоятью.

Что касается чудо-лопаты для снега, то такие модели представляют собой конструкции со шнеком, отличающиеся овальным типом. Они бывают одно- и двухступенчатыми. Одноступенчатые модификации имеют шнек, работающий в режиме постоянной периодичности. Двухступенчатые аналоги работают с захватом снега шнеком и выбросом его специальным устройством, приводимым в движение ротором.

Рейтинг лучших моделей

Современный рынок предлагает покупателям продукцию разных производителей, выпускающих замечательные лопаты для сада и огорода. К вопросу выбора нужно подойти основательно, так как срок годности и качество инструмента зависят от технологической стороны изготовления и качества используемого материала. Следует отметить, что лопата должна быть изготовлена ​​из легированной инструментальной стали. Хорошо, если у него качественное покрытие и правильная заточка штыков. Но также важно, чтобы механизмы крепились сваркой или специальными петлями. Резьбовые соединения неудачны тем, что слишком быстро разбалтываются.

Из огромного списка модификаций можно отметить несколько вариантов, пользующихся большим спросом у покупателей.

«Торнадо»

Конструкция со специально разработанной системой рычагов не требует больших усилий рук при работе. Рыхлит землю на глубину 23 см, ширина обрабатываемой полосы 50 см. Подходит для работы с грубой и каменистой почвой, выкорчевывает корни сорняков, не срезая их. Изготовлен из закаленной стали с порошковым покрытием. Обрабатывать сухую почву можно даже лопатой, она подходит и для сбора урожая с грядки.

«Вятский пахарь»

Данная лопата является модификацией штыковой лопаты, используется для ручной перекопки почвы под посадку, а кроме того, для расчистки траншей небольшой глубины. Он асимметричен и подразумевает расчет на одну рабочую ногу, хотя есть варианты, требующие установки сошника под любую из ног. Длину ручки можно отрегулировать под рост пользователя. Данная модель подходит для работы с плотным грунтом, целиной и дерновой почвой. Отличается эргономичностью, изготовлен из стали СТЗ, имеет ширину ковша 30 см.

Землякоп-7

Орудие для дачи с глубиной проникновения до 25 см, совмещает копание и рыхление. Качественно убирает сорную траву при перекопке. Имеет два черенка, 7 зубьев и ширину копания 55 см, благодаря чему позволяет создавать широкую грядку в один ряд. Подходит для обработки каменистой и твердой почвы, отлично справляется с ранее обработанным участком при весенней или осенней перекопке, актуален для подготовки грядок перед посадкой. Отличается от других модификаций тем, что упор находится под рамой, отлично вспучивает землю.

VolBer

Модель с запатентованным рычагом характеризуется равномерным распределением нагрузки на спину пользователя. Не требует обработки почвы бороной, позволяет удалять сорняки, не оставляя их в почве. Он может быть стандартным и широким. Первый вариант характеризуется шириной обработки 40 см, производительностью 2 сотки в час, глубиной рыхления до 30 см и массой около 10 кг. Он сделан из стали. Второй тип называется широким, потому что ширина грунта в этом случае составляет 60 см. Это устройство может обрабатывать 3 сотки в час при глубине проникновения в почву 30 см и общей массе 15 кг.

Forte QI-JY-50

Винтовая чудо-лопата для уборки снега с лезвием из прочного пластика. Имеет рабочую ширину 60 см и винт, закрепленный на отвале, который вращается при толкании лопаты перед пользователем. Эффективное средство для уборки свежевыпавшего снега. Характеризуется компактными размерами, предназначен для использования на небольших площадях и в труднодоступных местах. Нравится покупателям за эргономичность, простоту использования и неприхотливость в уходе.

«Помощник»

Модель отечественного производителя, подходит для вскапывания земли перед посевом сельскохозяйственных культур или после уборки урожая. По сути, это разновидность штыковой лопаты, у нее длина лезвия 28 см при ширине 58 см. Материал рабочей части пружинная сталь, вес лопаты 5 кг. Эта чудо-лопата не имеет аналогов в мире, она запатентована и способна вскопать даже дерн. Изделие отличается простотой конструкции и эргономичностью. При работе этой лопатой спина пользователя остается прямой, усилия на руки одинаковыми, при этом исключаются лишние шаги оператора. Ручки можно отрегулировать под рост рабочего.

Условия использования

Несмотря на то, что работать лопатой-рыхлителем несложно, стоит отметить некоторые нюансы. Начинать работу необходимо с дальнего края обрабатываемой грядки. Вам придется двигаться назад (назад вперед), растягивая вилы, когда вы вскапываете почву. В среднем культиватор переместится на шаг от 10 до 20 см. Этот показатель будет варьироваться в зависимости от обрабатываемой почвы.

При правильной работе лопатой производительность труда может быть от одной до двух соток в час. После вспашки почва становится мягкой; не нуждается в дополнительном разбивании комьев земли. Если вам нужно его выровнять, классических граблей будет достаточно.

Принцип действия будет следующий:

• рабочие вилы втыкаются в землю так, чтобы она касалась заднего упора;
• при необходимости добавить усилие, нажимая ногой на рабочие вилки;
• затем потяните ручку культиватора по направлению на себя;

• по мере увеличения напряжения рабочие вилы начинают подниматься вместе с слоем захваченной земли;
• при прохождении через развилки заднего упора собранная земля будет измельчена, этот процесс будет осуществляться без переворачивания, благодаря чему будет сохранен плодородный слой почвы;
• после этого чудо-лопата должна двигаться на себя, отступая, затем повторить процесс копания предыдущего участка грунта (втыкание инструмента, отжимание, перемещение ручки).

Одной из особенностей обработки является то, что лопату нужно двигать не вбок, а назад, при перекопке и рыхлении рядами. Важно учитывать, что выращивание нужно проводить своевременно. Не нужно ждать, пока сорняки поднимутся и затвердеют, ведь эффективность обработки земли в этом случае значительно снизится. Этот агрегат весит в среднем чуть более 5 кг. Это немного, но для женского организма может показаться ощутимым.

Работы в огороде всегда много, но одна из самых трудных и утомительных – копать землю. На небольших участках такие работы делают лопатой, но на это нужны силы. Однако есть специальный инструмент, который позволит выполнить эту работу с гораздо меньшими усилиями. Рассказ о том, что такое чудо-лопата чертежи и размеры для ее изготовления, будет в этой статье.

Что умеет чудо-лопата

Этот инструмент дает дополнительные возможности фермеру.

Чудо-лопата предоставляет дачнику следующие преимущества:

1. При копании земли с ее помощью требуется гораздо меньше усилий по сравнению с использованием обычного инструмента.
2. Качество рыхления земли при такой обработке повышается. Если комья образуются, то в процессе эксплуатации они разбиваются на куски.
3. В некоторых конструкциях предусмотрен стопор обратного хода. В процессе копания грунта на него можно наступать, чтобы облегчить себе погружение инструмента в плотный и тяжелый грунт.
4. Если в земле есть корни сорняков, то лопата для ленивых вынесет их в целом виде, а не порежет на части.
5. Этот инструмент удобно использовать для копания картофеля.
6. Скорость копания намного выше, чем при обычной работе.

Чудо-лопата

По своему внешнему виду лопата землекопа напоминает вилы с дополнительными деталями.

Включает следующие части:

1. Вал, за который инструмент держит человек.
2. Вилы металлические, зубья которых примерно такой же длины, как у обычных, но примерно в два раза шире. Обычно у них от 6 до 8 зубов.
3. К вилам прикреплен металлический упор, идущий назад. Когда чудо-лопаты будут погружены в землю, вы можете надавить на них своим весом, чтобы инструмент легче вошел в плотный грунт. Он также служит упором при выворачивании лопаты из земли.
4. В переднем направлении крепится горизонтальная решетка, устанавливаемая таким образом, чтобы зубья вилок, поднимаясь, проходили сквозь нее. При таком движении комья земли оказываются между развилками и шпалерой, и в результате они рассыпаются на мелкие кусочки.

Описывает типичную конструкцию лопаты КротЧел. На практике используется несколько различных вариантов его оформления.

Садовый рыхлитель «КРОТЧЕЛ»

Как работать лопатой

Для того, чтобы копать землю, нужно стоять спиной в том направлении, в котором вам предстоит двигаться.

Чтобы использовать этот инструмент, вам нужно сделать следующее:

1. Воткнуть лопату в землю. Если это сделать сложно из-за плотности грунта, нужно наступить на металлический упор.
2. После того, как лопата вошла в землю, вал необходимо откинуть назад, не поднимая над землей. При этом земля, за которую зацепятся вилы, будет проходить через решетку и рассыпаться.
3. Затем лопату, не поднимая вверх, перекладывают назад и снова погружают в землю.

Этот процесс повторяется до тех пор, пока весь раздел не будет завершен.

Различные варианты инструментов

Существуют устройства, которые, хотя и устроены схожим образом, имеют важные конструктивные отличия. Более подробно они описаны ниже.

Почвенный культиватор без переднего упора

В данном исполнении передний упор отсутствует. Решетка для разбивания комков выполнена без передней планки. Это несколько снижает вес лопаты-кротоловщика. Однако, поскольку при работе нет необходимости поднимать лопату над землей, это не дает существенного преимущества.

Почвокультиватор без переднего упора

Копатель

Этот вариант отличается от классического тем, что не имеет решетки, расположенной впереди. Рукоятка инструмента также выполнена по-другому.

Экскаватор состоит из следующих частей:

1. Используется ручка в форме буквы «Т». Поэтому в процессе лопату не держат как обычно. Руки держат инструмент для турников. Это способствует увеличению давления на почву во время работы. Кроме того, такая ручка обычно изготавливается из металла. Он может расширяться вверх или вниз. После того, как будет найдено удобное положение, ручка прикручивается болтами.
2. Вилки крепятся к ручке с двух концов, а не по центру, как в классическом варианте.
3. Упор, прикрепленный к задней части инструмента, более мощный, чем в обычном корпусе.

Недостатком данной конструкции является то, что не предусмотрено дробление грунта.

Easy dig

Этот вариант можно считать самой простой конструкцией. Для нее пришлось изобрести прямоугольный металлический каркас, к которому крепились вилки, смотрящие вниз. Упор, выполненный прямоугольным, крепится горизонтально. Передняя решетка отсутствует.

На заметку.   Несмотря на простоту конструкции, эта чудо-лопата является эффективным инструментом для копания.

Архимедова лопата

Не очень похож на классический вариант. Отличие, в частности, в том, что здесь для копания используются не вилы, а штыковая лопата. Однако здесь изобретатель применил аналогичный принцип: правило рычага. Это изобретение Владимира Колыбелина из города Ковров Владимирской области.

Вооруженная архимедова лопата таким образом:

1. У нее два полюса: длинный и короткий.
2. Лезвие инструмента прикреплено к короткому стержню.
3. Все детали соединяются в одно целое скобой. При нем короткий вал с лопатой посередине соединяется с длинной рукоятью и может вращаться.

При работе инструмент застревает в земле, длинная рукоятка немного смещена вперед. Затем наступают на короткую часть, и, учитывая закон рычага и длину плеча, лопата поднимет землю.

Важно!   Хотя архимедова лопата экономит усилия по сравнению с обычными инструментами, ее трудно применять на тяжелых глинистых почвах.

Архимедова лопата

Как сделать самому

Такую лопату можно сделать самому, но для этого нужно уметь работать с металлом, например, выполнять сварочные работы. Этот раздел расскажет, как сделать чудо лопату своими руками, о чертежах и размерах для ее изготовления.

Материалы

Основная часть конструкции выполнена из металла. Для этого можно взять профилированную трубу или уголок. Толщина должна быть примерно 30 мм. В последнем случае важна используемая сталь, она не должна быть тоньше 3 мм.

Важно!   Зубья должны быть изготовлены из качественной стали. Подходят для полученных из вилок или изготовленных на основе автомобильной пружины. Зубьев рекомендуется от 6 до 8.

Рукоятка может быть деревянной или из металлической трубы.

Размеры

Ширина рабочей части обычно от 60 до 80 см. Если делать больше, то производительности это практически не добавит. Рекомендуемая длина булавок от 22 до 30 см.

Длина ручки изготавливается по высоте. Будет удобно, если она будет доходить до плеча.

Чертежи

На рисунке ниже показан один из вариантов изготовления лопаты.

Чудо Лопата Чертеж

В соответствии с этой схемой возможно изготовить инструмент самостоятельно.

Чудо-лопата значительно облегчает работу по перекопке участка. Это можно сделать самостоятельно. Если есть возможность, имеет смысл приобрести качественную покупную модель.

Любой огородник понимает, что правильная обработка земли и создание грядок играют важную роль в успехе выращивания огородных культур. Основные правила – его перекопка 2 раза за сезон, тщательная рыхление и удаление сорняков. После таких процедур выполняется выравнивание поверхности под посадку. Для выполнения любого из действий вам понадобится специальный инструмент. Сегодня есть устройства, сочетающие в себе все эти функции.

Особенности и отличия

Правильнее сказать, что чудо-лопата — это скорее не лопата в прямом смысле этого слова, а почвообрабатывающий агрегат. Так как с его помощью землю не перекапывают, а тщательно рыхлят. Чаще всего такой инструмент состоит из двух, в очень редких случаях одной, планки, на которой расположены штифты. Некоторые модели дополнены задним упором, облегчающим процесс копания тяжелой земли. Визуально лопата-рыхлитель больше похожа на двойную вилку.

Чудо-лопата

Что может

Вилы лопаты обладают большой функциональностью. При выполнении работ в саду суперлопата способна заменить сразу:

• Грабли;
• Вилы;
• Рам;
• Разбрасыватель навоза;
• Копатель картофеля.

Это не просто замена инструмента, но и существенное облегчение. С помощью чудодейственной лопаты можно не только вскопать землю на заданную глубину, но и выровнять ее поверхность. Этот утомительный процесс становится быстрым и легким. Замените аналогичную лопату и культиватор.

С помощью этого инструмента можно выкапывать картофель, не повреждая корнеплоды, собирать листву и выполнять множество действий по уходу за садом и огородом.

Важно!  При работе такой лопатой задействуются только руки и ноги, а не спина, так как не нужно часто сгибаться, наклоняясь и выпрямляясь.

Чудо-лопата может использоваться исключительно на ранее обработанной земле

Чудо-лопата может использоваться исключительно на ранее обработанной земле, с целиной она не справляется.

Преимущества и недостатки

Главное преимущество умной лопаты в том, что устройство облегчает копание земли. Следующим преимуществом является то, что после работы с такой лопатой человек чувствует себя менее уставшим, чем после работы с традиционной.

Также многие выбирают подобное средство из-за того, что оно значительно сокращает время на обработку сада.

Один минус — большой вес устройства. Но его не нужно постоянно поднимать, как штык. Супер лопату просто тянут по поверхности земли во время копания.

На заметку.   Поднимать нужно два раза: при установке в начале ряда и при завершении работы.

Как работать

Использование чудо-лопаты для копания земли дает массу преимуществ при копании: спина не устает, создание грядок происходит намного быстрее.

Процесс копания состоит из простых манипуляций.

В процессе работы земля находится между упором и вилами, получается, что одновременно грунт перекапывается и рыхлится.

Процесс копания заключается в простых манипуляциях: сначала в землю втыкаются вилы, затем опускается чернота. После каждого опускания лопату следует убирать. Аналогично повторяйте движения из ряда в ряд.

Копать и копать огород теперь намного проще и быстрее.

На заметку.  Средство подходит всем, с такими манипуляциями справятся и женщины, и пожилые люди.

Конструктивные особенности

По своей конструкции чудо-лопаты могут различаться. Такие инструменты имеют различные названия. Часто можно встретить лопаты под названием «Пахарь», «Смерч», «Копатель» и многие другие. Каждый из них имеет свои особенности, но конструктивный принцип работы во всех случаях одинаков.

Почвокультиватор без переднего упора

Аналогичное устройство аналогично всему остальному. Основу составляют опорные и рабочие элементы, представленные вилами, но в этой умной лопате нет переднего упора. Именно в этом его конструктивная особенность. Такие конструкции легче и менее габаритны. Но это не слишком важно при работе, а отсутствие переднего упора лишает повышенной устойчивости.

Такие устройства состоят из двух основных элементов:

1. Вилка рабочая с приваренной ручкой.
2. Вилки опорные, к гребенке которых приваривается задний упор.

Копатель

Данная разновидность представлена ​​более широкими вилами, которые соединяются с упором. Мощная удобная ручка дополняет всю конструкцию. Особенности данной конструкции – наличие упора и регулируемой ручки. Упор в лопате-копателе также подвижный. После погружения конструкции в землю ее прижимают к упору ногой и выворачивают содержимое грядки с корнеплодами. Почему инструмент выворачивается и переставляется.

На заметку.   С таким устройством легко работать, поэтому процесс копания проходит быстрее. Но это чудо-устройство не способно раздробить почву, поэтому не стоит использовать его для тяжелых и бугристых участков.

Easy dig

Устройство имеет закругленный упор и нерегулируемую ручку. Вилы-копатели изготавливаются аналогичным образом, и принцип работы ничем не отличается. Это достаточно легкая конструкция, которая поможет быстро вскопать землю. Понять, какое устройство лучше, можно, только попробовав оба варианта на практике.

Что и как делать

Если нет возможности купить такое устройство, не расстраивайтесь. Его легко изготовить самостоятельно.

Важно!   Как видите, все устройства отличаются количеством комплектующих и материалов, необходимых для выполнения сборочных работ. Сечение и характеристики у всех одинаковые.

Материалы для изготовления

Прежде чем заняться изготовлением чудо-лопаты своими руками, следует подготовить исходный материал.

Чертеж лопаты Чудо

Для создания каркаса необходимо использовать профилированную трубу диаметром 3х3 см, с толщиной стенки 3 мм и более. Для некоторых моделей может понадобиться уголок (ширина полки – 3 см, толщина стенки – 3 мм).

Ручка может быть изготовлена ​​из аналогичной профилированной трубы. В некоторых моделях допускается использование деревянных ручек, как у винта у обычной лопаты.

Особое внимание следует уделить изготовлению вилок. Здесь нужна прочная сталь. Стержни для изготовления зубьев рабочих вилок должны быть диаметром не менее 8 мм.

Интересный факт.   Домашние умельцы очень легко нашли решение, помогающее в подобной ситуации. Срезают зубья с простых вилок, нарезают пружины машин на узкие полоски или выпрямляют сильные пружины, например, подвески. Можно выбрать множество вариантов, главное, чтобы оригинальная сталь была прочной.

Габаритные размеры

Современные производители предлагают своим покупателям инструменты, способные копать, рыхлить и выравнивать, различных размеров. Это сделано для того, чтобы человек мог самостоятельно подобрать чудо-лопата, ведь все люди разные по росту и снаряжению.

Miracle Shovel Ripper

Чаще всего конструкции изготавливаются следующих размеров:

1. Ширина рабочей части 45-60 см. Слишком большие конструкции сложнее использовать, что может снизить производительность.
2. Штыки для рабочих вилок могут иметь длину 22-30 см.
3. Длину ручки выбирайте на свое усмотрение. Делается это в соответствии с ростом.
4. Оптимальный зазор между штифтами – расстояние 7-8 см.

Все остальные характеристики выбираются при изготовлении. В зависимости от выбранной конструкции, модели и используемого материала параметры могут меняться.

Чертежи

Прежде чем приступить к изготовлению отдельных элементов супер лопаты, следует составить подробную схему инструмента. Каждый рисунок должен содержать подробные описания с указанием размеров, проработкой мелочей. Это займет значительное время, но поможет создать в итоге удобный инструмент. Без чертежа получить желаемое очень сложно, это может получиться только у опытного мастера, который уже не первую чудо лопату делает.

Как видите, упростить работу на сайте можно с помощью простого механизма. Если у вас есть определенные навыки и знания по работе с металлом, то вы сможете самостоятельно сделать чудо-лопата. Самодельный инструмент более экономичен.

Популярным инструментом для сельскохозяйственных работ на дачном участке считается лопата. Он поможет и грядки перекопать, и корни сорняков удалить, и землю взрыхлить. Существует много видов лопат, но одна из них заслужила название Чудо. Его функции более обширны, чем у обычного инструмента, а рентабельность физических затрат значительно выше.

Среди садовых инструментов доминирующее место занимает лопата. И даже прогресс не оттесняет инструмент назад. С лопатой дачники не расстаются, хотя в наше время техники для обработки участка предлагается немало. Но его сложно использовать для небольших площадей. Только лопатой можно обрабатывать, перекапывать, рыхлить места под грядки, клумбы.

Эта тяжелая работа требует много сил и времени. После нее болит все тело, но особенно страдает позвоночник. Поэтому придумали модификацию лопаты, усовершенствованный чудо-орудие, пригодный для всех видов сельскохозяйственных работ.

,

Ценность такого орудия для дачника велика. Ведь в одном орудии-преобразователе соединены грабли, тяпка, борона, вилы, лопата. Вскопать землю можно будет даже на среднем по площади участке, быстро, без особой нагрузки на спину. Не нужно будет постоянно наклоняться, приседать, основная нагрузка будет идти на ноги.

Недаром чудо-лопата завоевала популярность среди садоводов — эффект от применения инструментов многократно возрастает.

Настройка чудо-лопаты на определенную глубину боронования, рыхление быстро и понятно каждому дачнику. Благодаря оригинальному устройству агрегата имеется возможность фиксации рабочей поверхности относительно уровня почвы, рукоятки под разными углами.

Как только не называют чудо лопатой: и чудо вилы, и чудо рыхлитель, и лопата для ленивых. Но важно то, что конструкция агрегата имеет множество различных функций. Поэтому времени и сил на копание участка уйдет гораздо меньше, чем при использовании обычных инструментов.

Инвентарь углубляют в землю, опираясь на удобную ручку всем телом, а не одной ногой. А управляя специальным рычагом, можно легко перевернуть тяжелый слой грунта.

Говоря о достоинствах чудо-лопаты, можно отметить ее надежность, простоту использования.

При работе орудием человек не чувствует усталости, выполняя не только вскапывание, но и боронование огорода, переворачивание корней и камней вверх. Конечно, в отличие от простой лопаты, такой чудо-инвентарь менее маневренен, им нельзя копать деревья, кустарники, готовить лунки для помидоров, ямы для посадки, но для весенних работ на огороде он просто незаменим. Создано достаточно моделей чудо-лопаты, но агрегат можно сконструировать самому.

Из наиболее популярных видов сельхозпродукции для обработки огорода можно выделить:

• Чудо-лопата Пахарь имеет множество преимуществ. Он оснащен рычагами, которые приводят в движение весь инструмент. С таким оборудованием можно быстро и качественно обработать большую площадь. Помимо перекопки, агрегат рыхлит почву на глубину до двадцати сантиметров. Ширина лезвия лопаты Пахаря от 43 до 55 сантиметров.
• Садоводы называют крота своими именами, марки Крот отличный помощник. Инвентарь состоит из вил с широким рабочим лезвием и небольшой бороны. Конструкция помогает приподнять верхний слой грунта, не допуская его прогиба. Так землю на огороде и перекапывают, и рыхлят. К достоинствам модели можно отнести то, что корни сорняков поднимаются вверх, отсюда и условия для их гибели. За час работы лопатой обрабатывают три сотки участка, разрыхляя грунт на глубину 25 сантиметров. Единственный недостаток агрегата в том, что он используется для обработки участков с легкой почвой, для каменистых, целинных участков он не подходит.
• Расширенным функционалом обладает чудо лопата. Фермер. Благодаря регулировочным пластинам огородник также может использовать орудие как борону, грабли, картофелекопалку для обработки огородной почвы осенью или весной. Рабочие зубья садовых инструментов имеют длину 25 сантиметров, а почву они перекапывают лопатой на двадцать сантиметров в глубину.
• С суперинструментом Копалочка ширина рабочего лезвия может увеличиваться от пятидесяти до девяноста сантиметров, в зависимости от физических данных садовода. При этом меняется и вес продукта. Инвентарь позволит сэкономить силы, время, затрачивая на выполнение большого объема работы их минимальное количество. Помимо ширины лезвия на агрегате, вы можете отрегулировать длину ручки под свой рост.
• А чудо-лопата Easy-digger кроме приемлемой цены имеет такие характеристики, что может помочь в перекопке участка, удалении сорняков, рыхлении почвы — и все это без больших нагрузок на спину.

Все модели усовершенствованных лопат имеют ряд преимуществ, расширенные функции. Их особенно предпочитают пожилые люди.

Любой инструмент нужно умело использовать, чтобы он прослужил как можно дольше. Работа ручного культиватора основана на принципе рычага. Нажимая на педаль, человек способствует внедрению рабочих зубов в почву. Опустив рычаг руками вниз, дачник заставляет земляной слой подняться. При этом почвенный слой разбивается встречными зубьями. Не переворачивая весь пласт, устройство рыхлит землю, не обедняя ее плодородный слой.

Особенностью орудия является то, что его можно использовать только на влажных почвах. Он не рыхлит сухую почву. Лучшим временем для использования необычного снаряжения считается начало весны, середина осени. А вот слишком влажную почву трудно обработать чудом лопатой. При подготовке почвы для посадки растений орудием перекапывают большие площади. В этом случае, копая, тяните его обратно на себя. Рыхлую почву обрабатывать лопатой одно удовольствие, а вот на сухих, каменистых, глинистых землях толку от устройства не будет.

Пользоваться чудо-лопатой нужно осторожно, тогда она прослужит долго.

Выберите инструмент в зависимости от типа почвы с различной шириной рыхлителя. Мягкую землю выкапывают лопатой с рабочей шириной 55 сантиметров, а твердую – 35. А вот широкая лопата потребует от дачника больших усилий.

Уход за инструментом такой же, как и за садовым инвентарем. Хранится под навесом, защищая от дождей. На зиму зубья очищают от земли, все части конструкции протирают сухой тряпкой. Можно смазать металлические части лопаты машинным маслом, спасая от ржавчины.

Мастеру не составит труда построить лопату своими руками. Последовательность изготовления инструмента следующая:

1. Начните с рабочей части оснастки, похожей на вилы. Из металлического стержня толщиной десять миллиметров вырезают пятнадцать сантиметров зубьев. Они привариваются к уголку, слегка выгнутому вперед.
2. Квадратная рама выгибается из металлического уголка чуть шире вилок, к ней привариваются зубья, которые находятся между рабочими частями вилок.
3. В одной плоскости вилами приваривается П-образная дуга.
4. Соедините вилы с большой рамой с помощью петель.
5. Для черенка берут деревянный шест длиной около полутора метров.

Более простая конструкция — это чудо лопаты из закрепленного наверху трубы велосипедного колеса и ведра из листового металла. Лезвие лопаты приваривают к основанию трубы, отступив от дна на пять сантиметров. Чтобы руль не давил на грудь, на его ручки надеты резиновые наконечники. Простая форма лопаты позволит загнать отвал глубоко в землю, легко переворачивая пласт земли.

Для рационализаторов, облегчающих сельскохозяйственные работы на дачном участке, нет ничего сложного в том, чтобы самим придумать конструкцию универсального характера, изготовить ее из подручных материалов.

Подробнее в видео:

Священник из Кировской области изобрел чудо-лопату. Копатель для ленивых Рыхлитель без переднего упора

Плуг ручной «Вятский пахарь» (лопатой отца Геннадия) своими руками (чертежи и схемы)

Плуг ручной «Вятский пахарь» (лопата отец Геннадий) — орудие для быстрого вскапывания земли. Увеличивает производительность вспашки в 4 раза по сравнению с обычной лопатой. За счет поворотного метода работы совершенно не нагружает поясницу. Усилия прилагаются только к «баранке».

Лопата монаха Геннадия регулируется по высоте, что позволяет идеально подогнать ее под высоту культиватора. Ширина ковша 30 см — в 1,5 раза шире обычной лопаты. Вспахать землю легко и быстро! Подходит для целины, плотной почвы, дерновой почвы.

Лопата отца Геннадия «Вятский пахарь»:
Увеличивает скорость вскапывания земли примерно в 4 раза;
В отличие от обычной лопаты не требует нагибаться и приседать;
За один заход вытаскивает объем земли в 2 раза больше, чем лопата;
Делает посадку картофеля удобной и быстрой за счет отваливания земли в сторону.

Несколько лет назад по телевидению показывали, как священник в российской глубинке ловко копал участок странной лопатой, в верхней части которой был… велосипедный руль. Меня это очень заинтересовало (сам я этой программы не видел), и со слов жены, видевшей ту программу, я сконструировал чудо-лопата, которая запросто может копать землю в два раза быстрее и совсем не нагибаясь, тем самым не нагружая спину.

Материалы для изготовления лопаты использовал подручные:
1. Руль от старого велосипеда, на ручки надел куски шланга, так удобнее работать

2. Труба нержавеющая диаметром 22мм.

3. Лопата из холоднокатаной нержавеющей стали толщиной 2 мм

4 Штифт с пружиной или стальной подвижный (регулировка по земле).

За рубежом, как и в нашей стране, каждый год придумывают что-то новое в рыхлении почвы, чтобы микрофлора не нарушалась, а микроорганизмы оставались на своем уровне: нижние на дне, а верхние находятся вверху, что очень важно для будущего урожая на приусадебных участках и дачных участках. участки.

При копании такой лопатой получаешь настоящее удовольствие: работать и работать хочется, и совершенно не устаешь. Очень хорошо помогает пожилым людям, страдающим ишиасом и другими заболеваниями позвоночника.

Не подходит для выкапывания травы или злаков, так как землю нужно переворачивать, а она переворачивает почву только на 180 градусов, а при резком движении достаточно 100-120 градусов

Также можно использовать материал от шахтерской лопаты. Из роста человека (а именно рычага руки) я вывел формулу:

Таким образом, я определил высоту чудо-лопаты — от руля (верхняя часть) до режущей части (лопату заточил внизу).
Рулевое колесо находится по прямой линии. Штифт входит в трубу и фиксируется болтом 2,11 М8 и служит для поворота чудо-лопаты.
Начинать копать нужно справа налево или справа назад
Добавляю чертежи для изготовления чудо лопаты. Меня такое орудие труда устраивает, работаю на охоте и особо не напрягаюсь. Всем советую сделать вот такую ​​замечательную лопату, чтобы облегчить свой нелегкий труд.

Плуг ручной «Вятский пахарь» (лопата отца Геннадия) своими руками (чертежи и схемы)

Плуг ручной «Вятский пахарь» (лопата отец Геннадий) — орудие для быстрого вскапывания земли. Увеличивает производительность вспашки в 4 раза по сравнению с обычной лопатой. За счет поворотного метода работы совершенно не нагружает поясницу. Усилия прилагаются только к «баранке».

Лопата монаха Геннадия регулируется по высоте, что позволяет идеально подогнать ее под высоту культиватора. Ширина ковша 30 см — в 1,5 раза шире обычной лопаты. Вспахать землю легко и быстро! Подходит для целины, плотной почвы, дерновой почвы.

Лопата отца Геннадия «Вятский пахарь»:
Увеличивает скорость вскапывания земли примерно в 4 раза;
В отличие от обычной лопаты не требует нагибаться и приседать;
За один заход вытаскивает объем земли в 2 раза больше, чем лопата;
Делает посадку картофеля удобной и быстрой за счет отваливания земли в сторону.

Несколько лет назад по телевидению показывали, как священник в российской глубинке ловко копал участок странной лопатой, в верхней части которой был… велосипедный руль. Меня это очень заинтересовало (сам я этой программы не видел), и со слов жены, видевшей ту программу, я сконструировал чудо-лопата, которая запросто может копать землю в два раза быстрее и совсем не нагибаясь, тем самым не нагружая спину.

Материалы для изготовления лопаты использовал подручные:
1. Руль от старого велосипеда, на ручки надел куски шланга, так удобнее работать

2. Труба нержавеющая диаметром 22мм.

3. Лопата из холоднокатаной нержавеющей стали толщиной 2 мм

4 Штифт с пружиной или стальной подвижный (регулировка по земле).

За рубежом, как и в нашей стране, каждый год придумывают что-то новое в рыхлении почвы, чтобы микрофлора не нарушалась, а микроорганизмы оставались на своем уровне: нижние на дне, а верхние находятся вверху, что очень важно для будущего урожая на приусадебных участках и дачных участках. участки.

При копании такой лопатой получаешь настоящее удовольствие: работать и работать хочется, и совершенно не устаешь. Очень хорошо помогает пожилым людям, страдающим ишиасом и другими заболеваниями позвоночника.

Не подходит для выкапывания травы или злаков, так как землю нужно переворачивать, а она переворачивает почву только на 180 градусов, а при резком движении достаточно 100-120 градусов

Также можно использовать материал от шахтерской лопаты. Из роста человека (а именно рычага руки) я вывел формулу:

Таким образом, я определил высоту чудо-лопаты — от руля (верхняя часть) до режущей части (лопату заточил внизу).
Рулевое колесо находится по прямой линии. Штифт входит в трубу и фиксируется болтом 2,11 М8 и служит для поворота чудо-лопаты.
Начинать копать нужно справа налево или справа назад
Добавляю чертежи для изготовления чудо лопаты. Меня такое орудие труда устраивает, работаю на охоте и особо не напрягаюсь. Всем советую сделать вот такую ​​замечательную лопату, чтобы облегчить свой нелегкий труд.

Если вам предстоит весенняя работа на земле, значит, вам предстоит долгая и изнурительная работа лопатой. Вообще, самый сложный процесс в обработке земли — перекопка. Ну а инвентарь для этого процесса давно придуман, и это, конечно, знакомая вам с детства лопата. Не то чтобы сложный в использовании, но и не простой в работе, к тому же работа с этим инструментом предполагает работу с нагрузкой на руки и спину.

Лопата есть лопата. Но представьте, что нашлись экспериментаторы-умельцы, которые усовершенствовали этот, казалось бы, неизменный инструмент. Представляем вашему вниманию чудо-лопата двадцать первого века, инвентарь нового поколения, способный упростить и ускорить процесс копания земли, сохранив и улучшив качество выполняемой работы! Чудо-лопата монаха отца Геннадия, он же ручной плуг «Вятский пахарь» — простой и надежный инструмент для садоводства.

Внешний вид и модификации

Внешне лопата отца Геннадия выглядит так: стальной стержень, длину которого можно регулировать, подстраивая под рост рабочего, на одной стороне рукояти стержень в виде руль, а на противоположном конце стержня рабочий отвал в виде ковша, лист, из которого изготовлен ковш, имеет толщину 2 миллиметра, высоту 15 сантиметров и ширину 30 сантиметров.

Кроме того, существует две разновидности зеркальных модификаций агрегата:
— обычная модель — под правую ногу,
— специальная модель — под левую ногу (данная модель разработана специально для левшей).

Преимущества в использовании инвентаря чудо-лопаты монаха отца Геннадия:

1. ускоряет процесс вскапывания земли в четыре раза,

2. Работа этим садовым инструментом не требует от вас нагиба назад, или на корточках,

3. средний объем земли, который вытаскивает за одно движение чудо-лопата отца Геннадия, в два раза больше, чем у обычной лопаты,

4. идеально подходит для процесса посадки картофеля, благодаря боковому сбросу почвы удобно и быстро делать лунки для клубней.

Если вас заинтересовала такая модель садового инвентаря, а она наверняка способна заинтересовать каждого садовода и огородника, вам необходимо знать, где и за какую цену вы можете приобрести для себя этот чудо-инструмент.

Сколько стоит чудо-лопата отца Геннадия (ориентировочная цена):

Стандартная модель (на правую ногу) — от 2000 руб.,
— модифицированная модель (на левую ногу) — от 2200 руб.

Где купить чудо-лопату монаха отца Геннадия:

1. В любом магазине садовых товаров, например:
— «Майор» — магазин в Москве.
— сеть магазинов «Оби» — есть практически в каждом городе России.
— «Балтопторг» — сеть магазинов в Санкт-Петербурге.
— «Эпицентр» (отдел садово-огородного инвентаря) — магазин в Мурманске.

2. В интернет — магазинах садовой техники, или на сайтах компаний чудо лопата отца Геннадия. (Не забывайте, что цена, указанная на странице сайта для товара, не включает стоимость доставки). Обязательно уточняйте оплату доставки во избежание недоразумений.
Интернет-магазины:
— «Агродиалог.ру» — садовый инвентарь.
— «Дачная техника» — товары для садоводства и дачного хозяйства.
Корпоративный сайт:
— LOPATA66.ru
— udivit.ru.

Чудо-лопата отца Геннадия станет вашим постоянным помощником в возделывании земли. Этот садовый инструмент может не только облегчить процесс копания земли, но и ускорить его в несколько раз. С этим инструментом вы не только сэкономите время и силы, но и получите отличный результат. Быстро, легко и качественно – вот основные приоритеты работы чудо-лопаты преподобного отца Геннадия.

Просто, как все гениальное, легкое в обращении, а кроме того, за более чем доступную цену новое поколение садовой техники — ручной плуг Вятский Пахарь превратит тяжелую и изнурительную работу на земле в быструю и веселое времяпрепровождение. Простота использования и легкая конструкция делают его подходящим для женщин и детей. Приобретите чудо-лопата отца Геннадия, и вам больше не придется терпеть боли в спине и пояснице при вскапывании огорода. Чудо-лопата монаха отца Геннадия — быстро, просто и удобно!

Наряду с этой статьей обычно читают:

Чудо-лопата «Тронадо» кроме рыхления земли поможет Вам в борьбе с сорняками. Очень полезный инструмент для всех, но особенно для той категории садоводов, которым категорически не рекомендуется нагибаться.

Вам не нравится копать свой палисадник? Вы просто никогда не держали в руках по-настоящему крутой садовый инструмент! Как достичь максимальной эффективности работы в саду и при этом применить минимум физических сил? В этом вам поможет чертеж чудо-лопаты и подробная инструкция по ее изготовлению из подручных материалов!

Подготавливаем материалы для изготовления чудо лопаты

Фирменный инструмент, купить который можно в строительном магазине, состоит из рамы, противорежущего элемента, рабочей базы из 8-9 стержней, напоминающих вилы, 2 опорные стойки и держатель ручки. Мы сейчас сделаем аналогичную конструкцию своими руками. А на сэкономленные деньги мы сможем купить семена для посева по всему огороду, в том числе и на соседние участки, так как в магазине это устройство стоит немалых денег.

Начнем с рамки. Его можно сварить с помощью сварочного инвертора из металлического квадрата сечением 25х25 мм. Для этого нужно сделать всего 4 сварочных шва и 3 пропила болгаркой. Отмеряем 60 сантиметров и отрезаем 4 куска квадратного профиля. Затем отрезаем еще 1 сечением 20х20 мм — она ​​у нас будет в роли средней перемычки в раме, на которую будут крепиться контробрезные элементы. Если не хочется тратить много времени на изготовление такой нелепой конструкции, можно просто взять раму от детской коляски или разобрать ненужные санки. Их размеры будут немного больше — ничего страшного, их можно компенсировать количеством зубцов на рабочей поверхности и уменьшить усилие на рукоятке.

Теперь приступаем к выбору самих вил, которыми вы будете рыхлить землю. Они должны быть крепкими, как коммунистическая идея, иначе от малейшего усилия прогнутся. Сталь должна быть закалена, штыки прямые, изгибы делать нежелательно. Для такой роли идеально подходит рыбацкая тюрьма, которая есть у каждого уважающего себя браконьера. Здесь можно помочь природе, обменяв рыболовные снасти на что-то полезное в хозяйстве, и себе, ведь лучшего инструмента у нас не найти. Также можно изготовить на заказ у токаря, но это будет стоить намного дороже. Самый крайний случай – установка обычных вил. Но результат значительно пострадает, потому что сталь очень мягкая.

К выбору инструмента для встречной резки также следует отнестись серьезно. Здесь можно использовать и обычную сталь, так как роль этого узла заключается в разбивании комков, которые будут выковыриваться «активной» частью инструмента. Ширина — около 50 сантиметров, частота зубьев — через 5-6 см. Идеальный вариант – скребок для очистки грядок из нержавейки, которая использовалась ранее. Его можно найти практически у каждого пенсионера, который любит хранить артефакты в своем сарае. Предложите обменять у вас на новые, красивые, современные и «качественные» вилы отечественного производства — большинство сразу согласится. И тебе хорошо, и люди помогли. Затем отламываем от них держатель вместе с ручкой, если не получится, отпиливаем болгаркой. Подхватываем «кассету» с зубьями на лопату-рыхлитель.

Держатель ручки найти еще проще — ломаем любой ненужный инструмент или ищем трубу диаметром 30-40 мм и длиной 15 сантиметров. Теперь осталось сделать рычажный механизм. Для него нужно колесо от старой советской машины (благо их много на металлоломе и в деревнях), пластик отбиваем, остается П-образное крепление. Нам понадобится 2 таких крепления.

Пошаговая инструкция по сборке

Изготовление чудо-лопаты — дело очень интересное и ответственное, так как от качества вашей сборки будет зависеть усилие, которое нужно будет приложить при работе с инструментом. Следуйте инструкции, чтобы ваше творение радовало вас не один год.

Шаг 1 Делаем рамку.

Первым делом собираем в кучу. Если у нас квадратный профиль, то можно обойтись и без усиления, просто приварить. Если вы взяли на вооружение коляску, то вам нужно будет сделать по углам косые распорки из металлической полосы или квадратной профилированной трубы. Достаточно будет установить вставки 8-10 см, чтобы они распределяли давление, оказываемое на раму при копании.

Шаг 2 Делаем рычажный механизм.

Здесь нам понадобится П-образное крепление от машины для мойки колес. Привариваем ее в перевернутом виде к раме, в боковинах точно по центру сверлим отверстие 8 мм, можно 10 мм, чтобы наша супер лопата была крепкой. Точно такое же крепление привариваем к держателю рукоятки, снова сверлим отверстия на 10 мм напротив. Теперь подводим 2 крепежа так, чтобы 4 отверстия были в один ряд, забиваем ось на 10 мм внутрь. Получаем рычажный механизм с усилием около ½. Этого будет вполне достаточно для работы в палисаднике и на огороде даже с плотной сухой почвой. Можно дополнительно усилить боковины металлической пластиной, но это лишнее — в большинстве случаев такого крепления более чем достаточно.

Шаг 3 Свариваем встречную врезку.

Схема чудо-лопаты предполагает использование косых ножей-ножей, направленных под углом 45 0 к земле. Такая схема позволяет значительно снизить усилия при разбивании комьев земли. Можно установить их горизонтально, но в очень плотной почве они могут загибаться вверх, поэтому экспериментировать ради красивого внешнего вида орудия не стоит.

Шаг 4 Привариваем заднюю опору.

Актуальность его наличия на инструменте вообще следует поставить под сомнение, так как его основная роль заключается в выравнивании глубины рыхления, что можно легко сделать «на глаз». Но, так как нам нужна качественная чудо-лопата своими руками, чертежи здесь менять не будем. Привариваем Т-образное крепление посередине рамы сзади — ограничитель готов.

Шаг 5 Делаем вырезку.

Сильно заморачиваться над этой операцией не стоит. Покупаем самый простой сосновый ствол и надеемся, что он недолго погибнет. Сломался — купи новый и работай снова. Можно попробовать купить черенок дуба или лиственницы без сучков, но цена его в 10 раз дороже, а вот прочность — как повезет.

Вот мы почти и сделали лопату для ленивых своими руками. Осталось только покрасить его в аккуратный цвет, чтобы от нового инструмента его отличали только оригинальные детали.

Альтернативные чертежи или «чем можно заменить»

Выше мы описали чертеж рыхлителя, но есть еще очень практичные модели лопат, которые могут значительно упростить работу в саду. Такой инструмент будет особенно актуален при уборке урожая, где необходимо переворачивать почву, а не рыхлить ее.

Если вам нужна именно такая чудо-лопата, то ее чертежи и размеры будут существенно отличаться. Во-первых, рабочая зона будет представлять собой металлическую плоскость, а не заостренные сегменты для рыхления. Зенкеры удаляются. Остается только сам механизм уменьшения усилий на переворачивание земляного кома. То есть его преимущество будет только при отсутствии обратного натяжения — земля поднимается за счет потягивания за черенок лопаты.

Рычаг необходимо делать на высоте 45-50 сантиметров от земли — это оптимальное соотношение высоты подъема и затрачиваемого на него усилия. Некоторые модели изготавливаются с очень высоким рычагом, тогда и усилий для подъема потребуется больше, но сам ковш поднимается на большую высоту – это очень удобно при строительстве (рытье траншей).

Еще одна очень популярная конструкция чудо-лопаты – инструмент с треугольной опорой. Суть его в том, чтобы значительно снизить усилие именно при рытье земляного кома. Последующая его транспортировка осуществляется за счет спинных мышц, что не удовлетворит требованиям многих строителей. Такая конструкция прекрасно подходит для работы в слишком твердом грунте, где приходится прикладывать большое усилие именно в процессе подкопа кома.

Вскопать большую грядку, скажем, под картошку, это адские муки для любого дачника. Никто не поверит, что без мотокультиватора это можно сделать, не перегружая спину.

Однако монаху из Кировской области удалось усовершенствовать лопату таким образом, что она больше не причиняет никаких страданий. Говорит, что первоначальный замысел ему подсказал Сам Бог.

Репортаж Юрия Чухина.

Изобретение отца Геннадия, конечно, вряд ли перевернет всю Землю. Но значительно облегчить работу с помощью такой лопаты вполне возможно.

Отец Геннадий: «Это называется лемех. Он в полтора-два раза шире обычной лопаты. И за счет рычага позволяет брать гораздо больше земли, без особых физических усилий.»

В отличие от обычной лопаты, здесь две ручки, а сама конструкция проста в сборке и разборке. Отец Геннадий назвал свое изобретение «Вятский пахарь». Получилось что-то вроде ручного плуга. Лемех «пахаря» легко разрезает дерн, земля по борозде сваливается.

Ровный слой земли, похоже, прошел моторный плуг. Монах говорит, что на небольших участках «вятский пахарь» может заменить и трактор, и лошадь. Именно такие — традиционные дачные шесть соток — у кировчанина Михаила Овечкина. Садоводческий эксперимент: «Вятский пахарь» отца Геннадия против обыкновенной лопаты огородника Овечкина.

Михаил Овечкин, садовник: «Полчаса соревновались в копании. Отец Геннадий уже закончил за 15 минут, а свою территорию он еще не закончил. Производительность этой лопаты в четыре раза лучше, как я вижу, выше моей, дорогая.

Еще одно понятие отца Геннадия — «Вятский пахарь» можно скорректировать по росту пахаря. А раз так, то и нагибаться не надо. Собственно, из-за больной спины он и перешел в изобретатели. Во время пахоты обычной лопатой очень сильно болела поясница.

Отец Геннадий: «В любой истории есть элемент промысла Божия. Когда человек с больной спиной и больными суставами вскричал: «Господи, я хочу копать, но не могу!», ну, как вы думаете, кто помог, по чьему промыслу это родилось?

Несколько лопат, изготовленных монахом кустарным способом, уже разошлись по Кирову. Отец Георгий Купцов первым опробовал новинку. А теперь сам священнослужитель дает уроки мастерства своим детям на даче.
