Как штробить бетонную стену под проводку без пыли
Время на чтение:
8 минут
1700
Вопрос о том, как штробить бетонную стену под проводку без пыли, возникает во время ремонта помещения или при покупке нового бытового электроприбора, для которого надо провести отдельную линию. Создание штроб позволяет сделать скрытую электропроводку, но перед началом проведения работ учитываются все особенности, надо знать и соблюдать порядок штробления.
Штроба в стене — единственный способ сделать скрытую проводку при минимальных трудозатратах.Содержание
- 1 Как правильно делать штробы в стенах
- 2 Выбор инструмента
- 3 Как использовать перфоратор
- 4 Использование болгарки
- 5 Применение штробореза
- 6 Как сделать кабель канал в стене зубилом и молотком
Как правильно делать штробы в стенах
Штробление представляет собой создание каналов для укладки электропровода. Кроме этого, проводится подготовка отверстий для установки розеток и выключателей. Работать можно ручным или электрическим инструментом.
Применение ручного инструмента — процесс, требующий больших физических усилий. Применение электрического инструмента упрощает и ускоряет этот процесс, но приводит к образованию большого количества пыли.
Есть способы прокладки борозд в бетонной стене, при которых образуется минимальное количество пыли. Это важно, когда штробить приходится не при выполнении капитального ремонта, а при прокладке новой линии в жилом помещении.
Перед началом штробления в панельном доме надо внимательно изучить план помещения и определить, где расположены несущие стены.
После этого берут лист бумаги и делают схему, на которой указываются места прокладки проводов и расположения выключателей, розеток.
Существуют правила, которых надо предварительно изучить а потом придерживаться при проведении электропроводки. Лучше сразу изучить соответствующие ГОСТ, СНиП, ПУЭ и только потом приступать к работе. Штроба может быть сразу для нескольких кабелей.
При штроблении борозд выполняются такие рекомендации:
- Расстояние между плитами перекрытия и горизонтальными штробами составляет не менее 150 мм.
- От газовой трубы до вертикальной борозды более 400 мм.
- От угла помещения и от окна вертикальная борозда отдалена минимум на 100-150 мм.

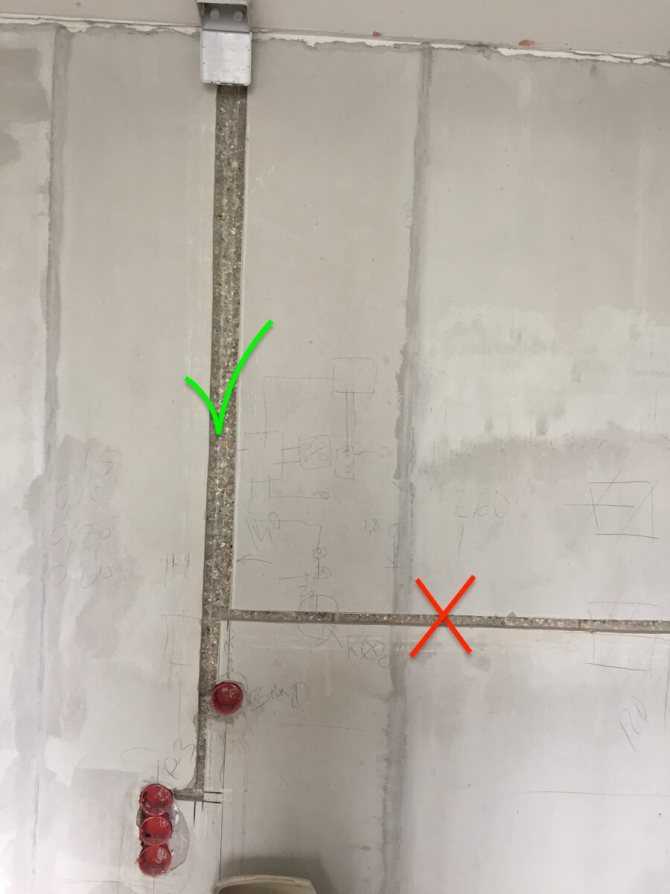

- Разметка наносится только по вертикали и горизонтали. Избегают прокладки штроб под уклоном. Если на мансарде стена с уклоном, то штробу выполняют в параллельном направлении.
- Ширина и глубина борозды до 25 мм, а длина сплошной штробы не превышает 3 м.
- Схема составляется так, чтобы между распределительной коробкой и розеткой или выключателем был 1 поворот. Если это не получается, то стремятся, чтобы их было как можно меньше.
- Штробить несущие конструкции нельзя. Учтите, что в панельном доме почти все стены несущие, исключение составляют межкомнатные перегородки.
Выбор инструмента
Сделать штробы на бетонной или кирпичной поверхности можно несколькими способами. Технология создания борозд одинаковая и отличается только набором используемых инструментов. Популярные инструменты при самостоятельном создании штроб: молоток, дрель и зубило.
Для штробления стен понадобится:
Молоток и зубило.
Это доступный вариант, но работа выполняется долго и требует больших физических усилий.Перфоратор.
Борозда получается неровная. Работа выполняется сравнительно быстро и чисто.Болгарка.
Создаются ровные штробы, но образуется много пыли, чтобы ее улавливать, надо дополнительно использовать пылесос. Учтите, что бытовой вариант не подойдет, надо искать промышленную модель.Штроборез.
Штроба получается ровная, работа выполняется быстро, но инструмент дорогой, поэтому он есть не у каждого домашнего умельца.
При штроблении с помощью перфоратора лучшие использовать различные насадки.
Как использовать перфоратор
Один из самых доступных и поэтому популярных методов прокладки борозд для электропроводки в бетонных стенах — использование перфоратора. Такой инструмент есть практически у каждого домашнего умельца, он помогает быстро создавать штробы.
Хотя для штробления используются разные инструменты, порядок проведения работ почти не отличается.
Понадобится:
- перфоратор;
- бур для бетона и насадка-лопатка;
- средства индивидуальной зашиты: перчатки, очки, респиратор.
Инструкция по проведению штробления при помощи перфоратора:
Подготовительный этап.
Проверка поверхности на наличие старой электропроводки. Для этого нужен специальный индикатор, но есть он не у всех. Можно изучить схему электромонтажа, если она была ранее составлена и сохранилась.Разметка поверхности.
На стенах чертят линии, соединяющие между собой распределительные коробки и элементы, к которым подводится электричество.Защита от пыли.
Применение некоторых электроинструментов предполагает образование большого количества пыли, поэтому качественно закрывают окна, двери, если в комнате остается мебель, то ее также укрывают.Штробление.
На линии сначала делают неглубокие отверстия на расстоянии 2-3 см друг от друга. Затем при помощи насадки-лопатки соединяют выполненные отверстия и получают необходимую штробу.
Если работы выполняет новичок, то этап создания отверстий избегать нельзя, иначе не получится качественно выполнить работу. Профессионалы могут сразу проделывать штробу при помощи насадки в виде лопатки.

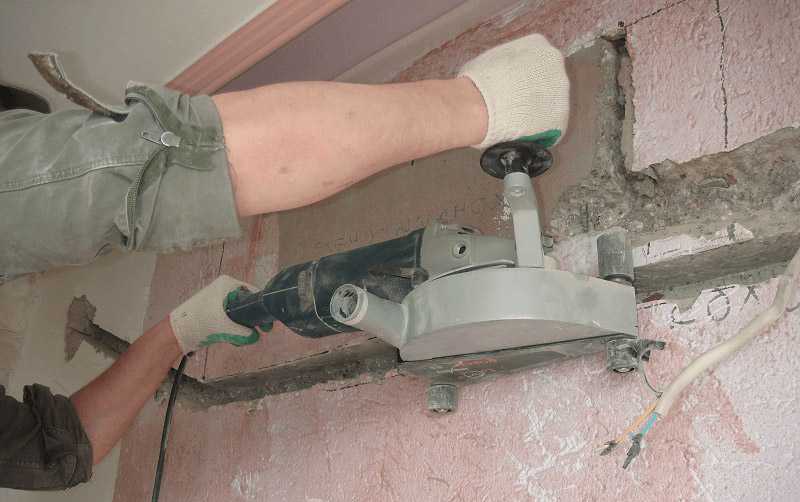

Наличие болгарки заметно упрощает процесс создания кабель канала в бетонной стене.Использование болгарки
Болгарка, или угловая шлифовальная машинка, часто применяется для создания штроб. Кроме указанного электроинструмента, надо обязательно приобрести алмазный диск.
Порядок создания штробы:
- Создание 2 параллельных борозд. Делают их по намеченной линии. Между такими прорезами должно быть 2 см.
- Удаление остатков. Зубилом и молотком это делать долго и сложно, поэтому используют перфоратор.
Штробление с применением болгарки похоже на использование перфоратора.

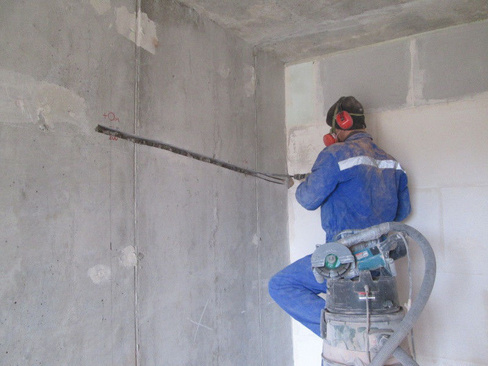

Бороться с образовавшейся пылью можно промышленным пылесосом. В этом случае понадобится минимум 2 человека, чтобы один штробил, а второй сразу же улавливал образующуюся пыль.
К штроборезу можно подключить строительный пылесос, что обеспечит практически полную чистоту работ.Применение штробореза
Применение болгарки или перфоратора позволяет быстро создавать штробы, но предполагает образование большого количества пыли. Если делают много борозд, то в помещении накаливается большой слой пыли, убрать который проблематично даже с применением промышленного пылесоса.
Если надо создать борозду для электропроводки в панельном или кирпичном доме так, чтобы было минимум пыли, используют штроборез. Внешне он напоминает болгарку, но в нем установлены 2 алмазных диска.
Расстояние между кругами меняют в зависимости от необходимой ширины борозды. Кроме этого, регулируется и глубина реза.
К штроборезу подключается пылесос, поэтому образующаяся пыль сразу улавливается, и работу можно выполнять в одиночку.
Главный недостаток — стоимость инструмента. Если вы занимаетесь штроблением профессионально или выполняется большой объем работ, то штроборез придется купить. В случае разовых работ, когда важна чистота в помещении, штроборез арендуют.Как сделать кабель канал в стене зубилом и молотком
Для создания небольшой штробы в стене понадобятся молоток и зубило. С кирпичной поверхностью работать сравнительно легко, но в бетонной плите проложить борозду таким способом тяжело.
Порядок проведения работ:
Наметка краев борозды.
Делают это при помощи зубила, при этом ставится оно вдоль размеченной линии.Создание канавки.
Зубило поворачивают поперек борозды и постепенно удаляют из нее бетон или кирпич.Углубление канавки.
Если за раз не получилось добиться нужной глубины, то делают второй проход.
После создания штроб они очищаются от пыли, а затем грунтуются. Осталось проложить и закрепить кабель. На последнем этапе борозды шпаклюют и на стену наносят отделку.
Как штробить бетон своими руками: перфоратор или штроборез? Как правильно провести сделать: Пошаговая инструкция + Видео
Чаще всего о штроблении бетона начинают думать, когда начинают делать ремонт в новом жилье, либо хотят что-то переделать в старом. Бетон относится к прочным материалам, особенно если в нем еще есть арматура, но если вы хотите провести дополнительные розетки, электрические провода или другие трубы, то без этого не обойтись.
Рассмотрим нормы и стандарты, где можно делать штробление, а где категорически запрещено, какие инструменты понадобятся и многое другое.
Если вы запланировали работа, то обязательно составьте схему и не забудьте все сфотографировать, так как в дальнейшем вам это пригодится.
Содержание:
- 1 Особенности процесса
- 2 Материалы и инструменты
- 3 Советы от специалистов
- 3.1 Старые дедовские методы
- 3.2 Работы перфоратором
- 3.3 Штроборез
- 3.4 Штроба под обоями
- 3.5 Розетки и финишная отделка
Особенности процесса
Как мы уже сказали, штробление делают для того, что бы проложить электричество, сделать новые розетки или выключатели. Необходимо сделать специальные канавки. Перед началом работ изучите нормативные документы. Если вы нарушите несущие стены, то можете не только заплатить штраф, но и нанести вред жилью ваших соседей.

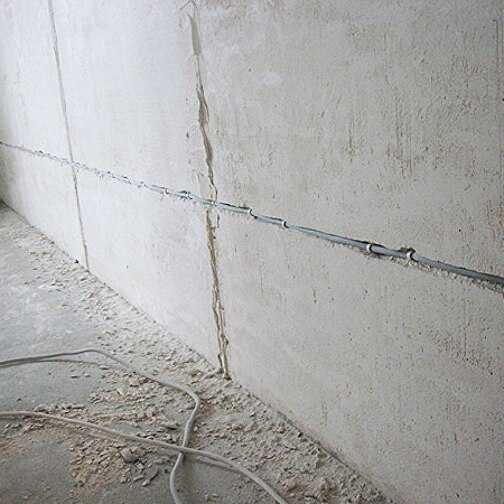

Нельзя делать горизонтальные каналы в домах из панелей, так как в этом случае повреждаются армирующие материалы. Не разрешается делать штробы в швах, станах граничащих с лестницей, если это затронет перекрытия. Единственным вариантом в этих случаях, является работа по штукатурке.

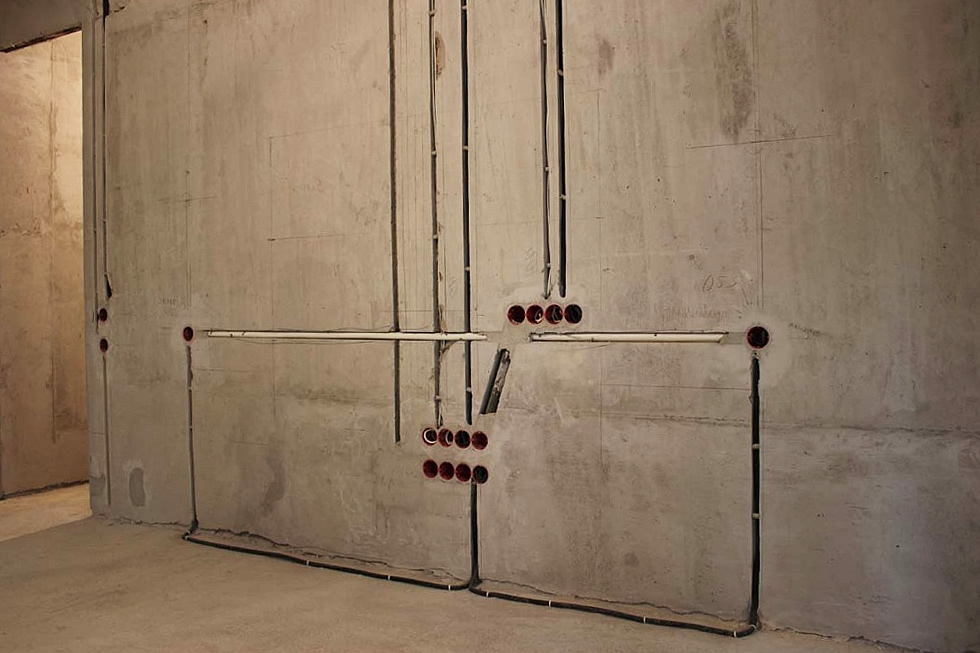

Штробление стен делают только в горизонтальном и вертикальном направлениях. Ширина и глубина канавки не должна быть более 25 мм. Согласно СНиП 3.05.06-85 необходимо отступить от:
- — газового оборудования – более 40 см,
- — плит перекрытия – до 15 см,
- — окон и дверей – более 10 см.
Процесс работы так же зависит из материала, где необходимо сделать штробу. Например, в штукатурке, это легко можно сделать, используя зубило и молоток. А вот если надо работать с бетоном, то нужны специальные инструменты.
Не забывайте перед работами проводить подготовку. Найдите места, где была проведена старая проводка, это убережет вас от попадания в электричество. Если вы не знаете, нет схемы проводки, то можно использовать индикатор. Снимите старое покрытие со стен (обои, краска, штукатурка). Что бы не запылись весь дом или квартиру. Обязательно повесьте на двери мокрую тряпку или специальную. Строительную пленку.
Материалы и инструменты
В идеале нужно пригласить специалистов, которые сделают все необходимые работы, однако можно все сделать и самостоятельно.
Вам потребуются специальные инструменты. По возможности используйте штробер, при выборе обратите внимание на его мощность. Так же это можно прорезать стену алмазными кругами, но некоторые части все же придётся выбивать руками. Можно просверлить большое количество дыр, но это довольно утомительная работа. Как вы поняли, есть много вариантов, какие инструменты можно использовать.
ВАЖНО: не обязательно покупать дорогостоящие инструменты, можно просто арендовать их.
При проведении работ, для начала узнайте, из чего сделана стена. Это позволит узнать, есть ли арматура и примерно, как и где она расположена, расположение электропроводки, да и выбор инструмента тоже зависит от материала поверхности.

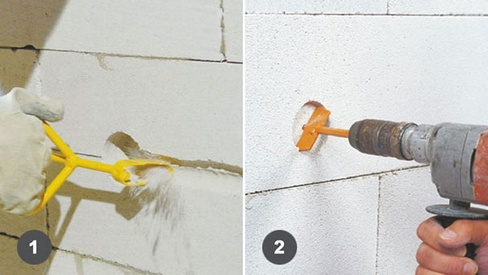

Самым легким будет штробление газобетона или пенобетона. Он пузырчатый, поэтому его проще разрушить, чем монолитную конструкцию. После того, как ваша штроба будет готова, не забудьте покрыть ее небольшим слоем цемента, а так же заделайте лишние выбоины. Тем самым вы обеспечите дополнительную защитную поверхность.
Самым трудным будет штробление железобетона. Работа осложнена тем, что в стене проложена арматура. Здесь необходимо использовать только специально предназначенное оборудование.
При покупке инструментов, обратите внимание на то, что лучше всего сразу приобрести насадки, которые будут полезны на разных поверхностях.
Советы от специалистов
Лучше всего иметь специальный прибор, который показывает расположение электропроводов и арматуры. Он недорогой, но в этом случае вам не придётся дополнительно покупать насадки для резьбы по металлу. На некоторых инструментах оно предусмотрено уже производителем, но специалисты отмечают, что оно часто дает сбои и лучше купить отдельно.
В интернете вы можете наткнуться на мастеров, которые предлагают выполнять работы инструментами, которые совсем не подходят для такого рода занятия. Они могут рекомендовать снять кожухи, защитные насадки и т.п. Помните, что безопасность очень важна! Что бы не получить травму, прислушивайтесь, только к профессионалам.
Так как процесс очень пыльны, то позаботьтесь о защите кожи и верхних дыхательных путей. Без очком и респиратора лучше не проводить работы.
Старые дедовские методы
Проще всего найти молоток и зубило, они наверняка есть в каждом доме. Делаем предварительную разметку. Используя зубило, делаем углубления. Потом направляем острие поперек и отбиваем верх стены, используя молоток.
Работаем строго по линии, которую наметили. Углубляемся по всей длине на 2,5 см. Самым большим плюсом считается легкодоступность инструментов. Но минусов гораздо больше: уходит много усилий и времени, контуры углубления неровные. Лучше всего этот вариант подойдет для работ по штукатурке.
Несколько ускорить работу может дрель. Но тут нужно будет каждые 15 мм сверлить отверстия. Полученные контуры, затем нужно зубилом подровнять.
Бетонные конструкции и кирпич тоже можно штробить таким методом, но готовьтесь к тому, что надо выделить гораздо больше времени, да и края будут неровные.

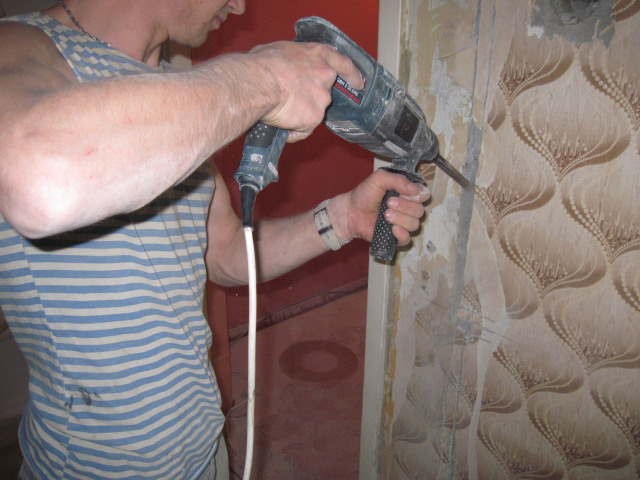

Работы перфоратором
Для перфоратора есть свои особенности: для начала используют широкий, но короткий бур. Делают дырки каждый 1-1,5 см. на ту глубину, которая вам необходима. Когда все отверстия готовы, на перфоратор одевают лопатку, включают режим удара, и соединяют все полученные отверстия.
К плюсам относят то, что при такой работе не так много пыли. Так же перфоратором легко проделает штробу в углах, когда используя болгарку или штроборез это сделать невозможно.
Сама колея получается не ровной как по краям, так и при углублении. Не забывайте и о шуме, который не очень любят жильцы дома.
При наличии специальных насадок, используя перфоратор, можно проделать штробу в кирпичной и даже бетонной стене.
Что бы край был более ровный, можно в дополнение к перфоратору использовать штробление болгаркой. На болгарку оденьте алмазный диск, благодаря ему можно проводить работы с кирпичом и бетоном.
На всю ширину штробы сделайте два надпила, они должны быть параллельно один к другому. Перфоратором углубите канавку, как мы написали выше. Таким образом, вы получите ровные края и хорошую глубину канала.
Недостатки: большое количество пыли, но при наличии промышленного пылесоса это можно исправить. Что бы сразу работать болгаркой и пылесосом, нужен помощник. Чем ближе пылесос к штробе, тем меньше будет пыли. После работ проветрите хорошо комнату.

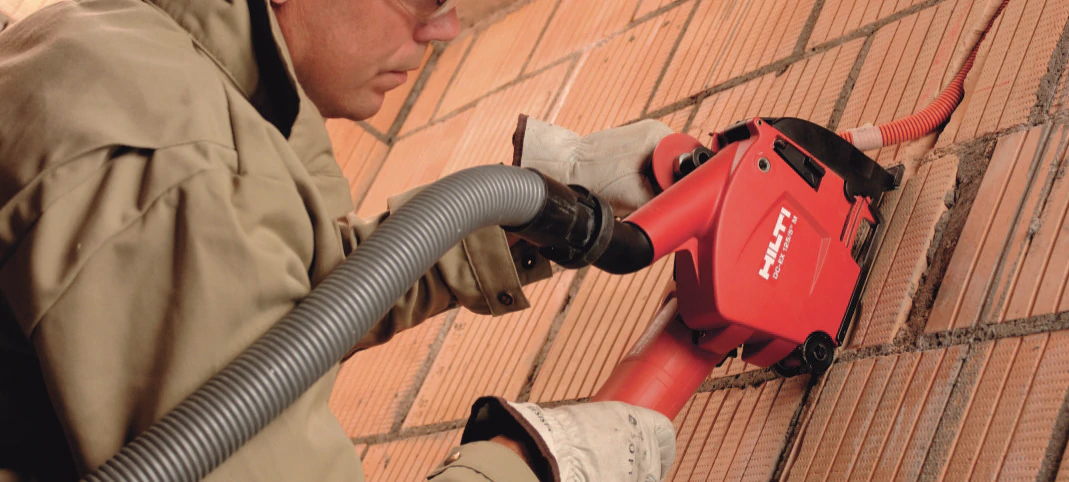

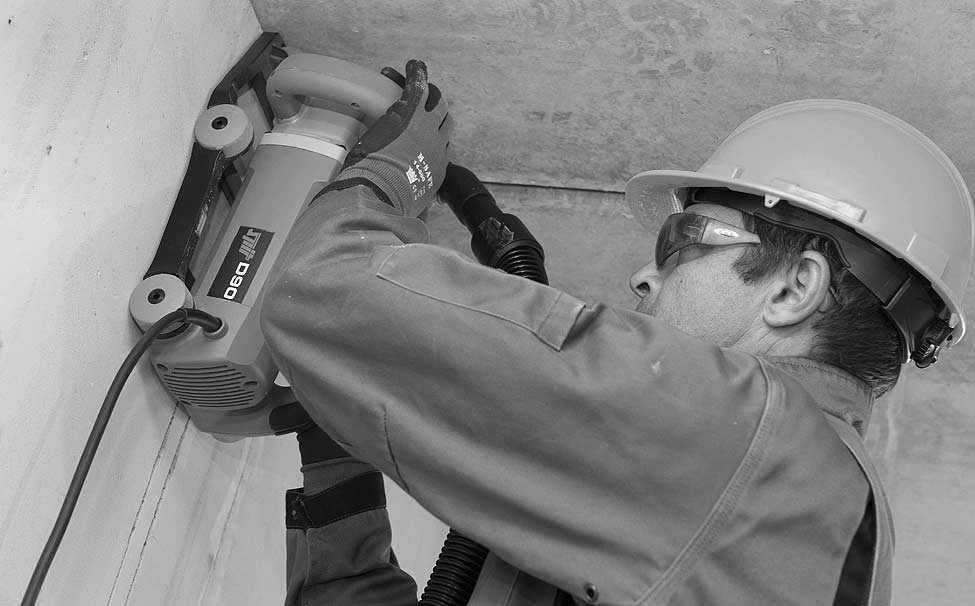

Штроборез
Считается профессиональным инструментом при создания штроб. На инструменте закреплено 2 диска, расстояние между дисками можно регулировать. Таким образом, делается сразу 2 надреза. Так же можно регулировать глубину. На штроборезе имеется кожух, который плотно примыкает к стене, а так же присоединен пылесос, то процесс можно считать работой без пыли. Важно при работе, чтобы не стенах не оставалось старых обоев, так как они засоряют под кожухом и забивают пылесос.
Остатки бетона выбирают перфоратором. Этот метод самый дорогой по цене. Чаще всего такие инструменты есть только у профессионалов. Штроборезом можно изготавливать отверстия под трубы в диаметре до 5 см.
Штроба под обоями
Иногда необходимо сделать колею прямо под обоями. Для этого нужно удалить небольшую полосу обоев. Отступаем боле 5 см от будущей колеи, и делаем надрез канцелярским или монтажным ножом. Если нужна горизонтальная штроба, то надрез делаем выше.
Отмачиваем обои, сгибаем и прикрепляем, используя скотч. Получившаяся зона, где будут проходить работы должна быть более 10 см. Используем только перфоратор или штроборез, что бы избежать большого запыления.

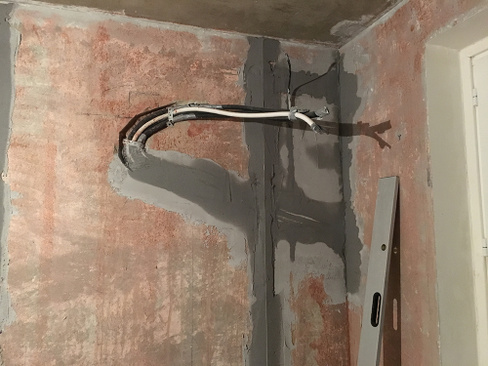

После проведения работ, закладываем провода, шпаклюем и ждем, когда все высохнет, затем клеим обои на прежнее место. Делайте это очень аккуратно, чтобы не испортить обои. Такие же работы проводят, если необходимо штробление стен под розетки.
Розетки и финишная отделка

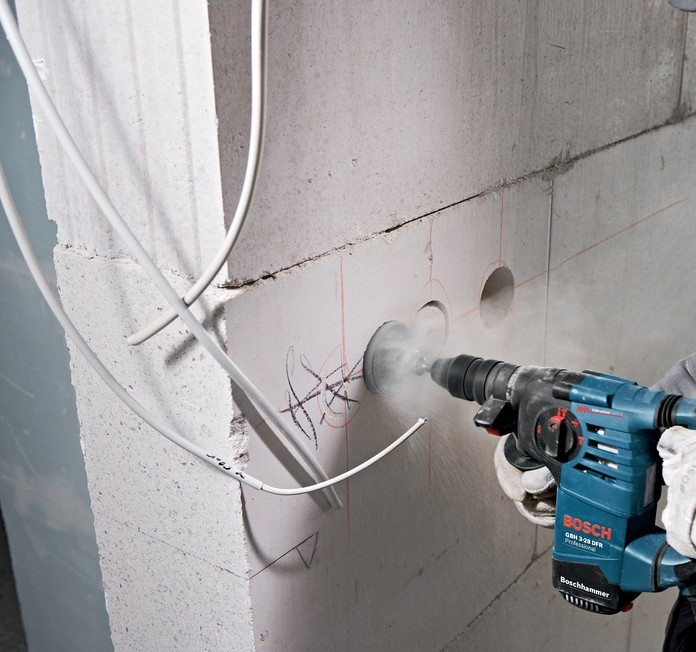

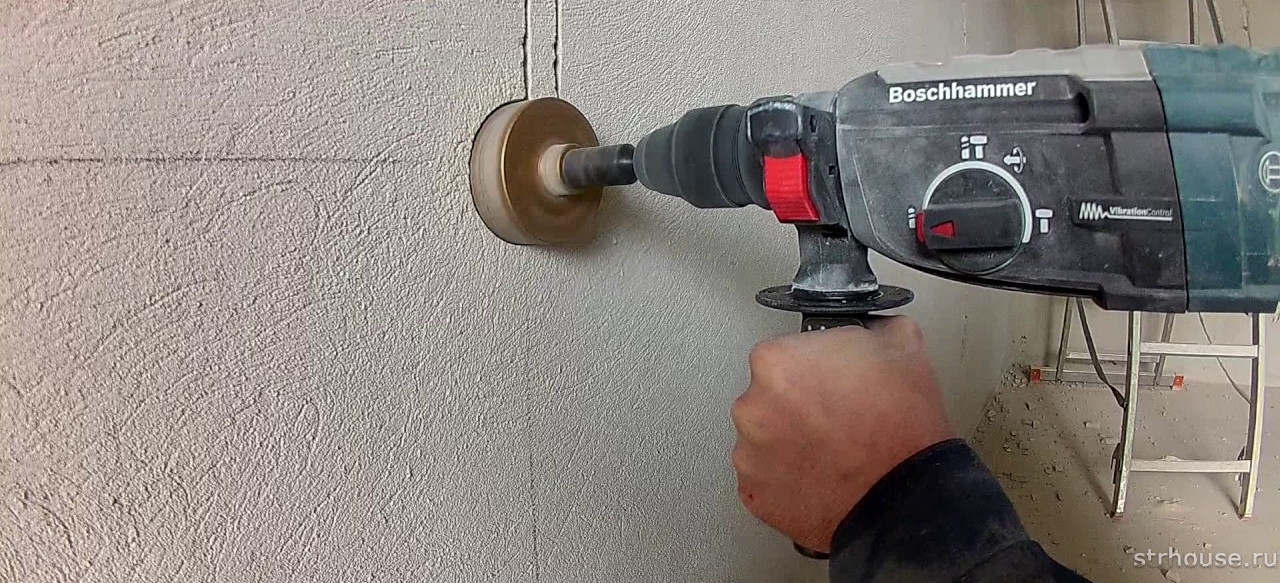

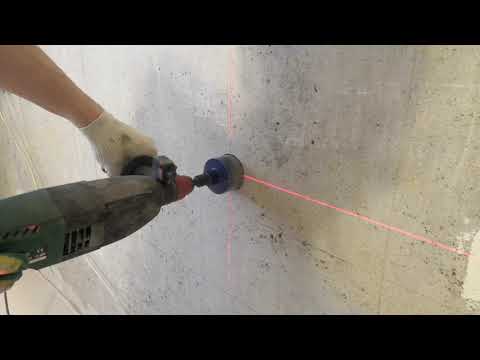

Чтобы изготовить отверстие под розетку или выключатель, выполните шаги:
- Просверлите отверстие диаметра 0,8 см в центре. Используя коронку, произведите надпил. Это будет контур нашей розетки или выключателя.
- По контуру просверлите от 8 до 10 небольших отверстий.
- Не прикладывая усилия, сделайте отверстие, используя коронку. При работе не повредите арматуру, это может привести к разрушению стен.
Если розетка будет не высоко от пола, то провода можно спрятать под пол.
Когда все отверстия готовы, очистите все хорошо от пыли. Укладываем кабель, шпаклевкой (гипсом, штукатуркой, алебастровым порошком) заделываем штробу, все тщательно выравниваем. Поверх клеим обои.
Как штробить бетонную стену под проводку без пыли
Во время ремонта многие сталкиваются с надобностью смены положения розеток. Следовательно, необходимо штробление стен – вырезание углубленных каналов. Работы не отличаются сложностью, однако потребуется специальное оборудование, а также следует досконально изучить правила и способы штробления. Рассмотрим, как штробить бетонную стену под проводку без пыли
Содержание
- 1 Требования и нормы
- 2 Методы
- 3 Инструменты для штробления
- 3.
1 Что подойдет из арсенала домашнего мастера
- 3.2 Простой электроинструмент
- 3.3 Профессиональное оборудование
- 3.
- 4 Особенности работ с различными материалами
- 4.1 Бетон и кирпич
- 4.2 Дерево и газобетон
- 4.3 Несущие стены
- 5 Как штробить бетонную стену под проводку без пыли поэтапно
- 6 Как замаскировать штробы с проводкой
- 7 Какой инструмент лучше
- 8 Советы и рекомендации
Требования и нормы

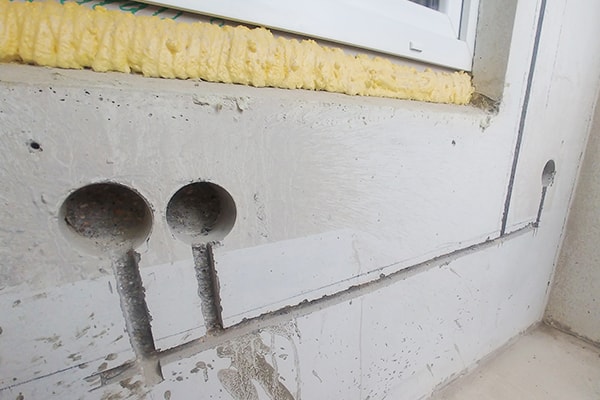

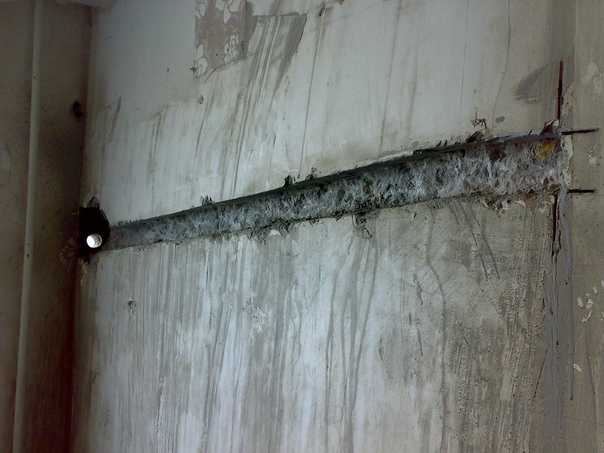

Рисунок 1. Штробление бетонной стеныПеред тем, как штробить бетонную стену под проводку без пыли самостоятельно, нужно тщательно подготовиться к работе. Сначала следует рассчитать план разводки, начертив будущее расположение:
- розеток;
- выключателей;
- точек освещения.
Нормативы касательно проводки указаны в СНиП 3.05.06-85. Среди пунктов, на которые нужно обратить особое внимание, числятся:
- Штроба должна осуществляться горизонтально/вертикально, никаких кривых линий.
Единственный случай, когда разрешается отступить от этого правила – штробление в стенках с уклоном. Тогда борозду можно расположить параллельно наклону.
- Между 2 точками вращать борозду можно 1 раз. Это обусловлено тем, что поворот – это перегиб, и излишнее перекручивание приведет к печальным последствиям.
- Ширина штробы – 30 мм, глубина – 26 мм.
- Затрагивать внутреннюю конструкцию нельзя, поскольку это приведет к нарушению каркаса.
- Кирпич легко поддается штроблению, чем бетон. Это нужно учесть при выборе технологии.
- Во время работ требуется защитная маска.
Несоблюдение указанных правил и норм грозит владельцу не только санкциями от соответствующих органов, но и может привести к разрушению стен. Поэтому не стоит ставить свою жизнь и жизни близких людей на кон, рискуя самым дорогим, а тщательно следовать инструкциям и правилам.
Методы

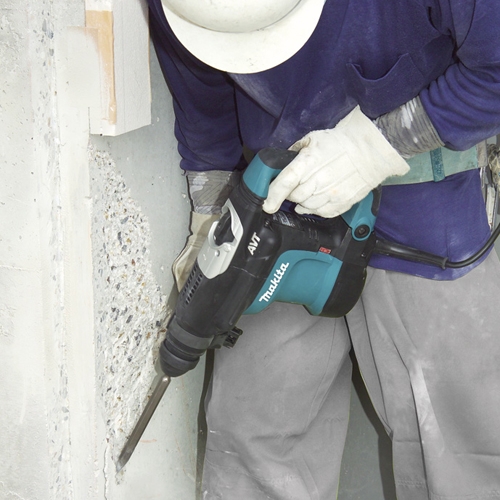

Рисунок 2. Штробление перфораторомСуществует 4 способа штробления:
- Молоток и зубило – пользуется популярностью из-за дешевизны.
Среди недостатков стоит отметить длительность работ и кривизну магистралей.
- Ударная дрель – при применении перфоратора штробы выходят с неровными краями, зато процедура совершается быстро.
- Болгарка – при работе отмечается много пыли. Однако канавки получаются ровными.
- Штроборез – главным минусом считается его высокая стоимость. Впрочем, она полностью оправдана эффективностью: углубления получаются ровными, без пыли.
Инструменты для штробления
Главным вопросом при штроблении стен остается выбор правильного инструмента, поскольку именно от него зависит, как будет совершаться штробление.
Что подойдет из арсенала домашнего мастера
Болгарка – проверенный и надежный инструмент, который есть практически в каждом доме. Для ее использования потребуется алмазный диск, чтобы резка получилась точной, не оставив сколов в стенах.
Сначала необходимо смастерить параллельные пропилы, которые будут служить границами. В процессе важно помнить о нормах и размерах штроб. Углубить борозду можно, применяя зубило или перфоратор.
Важно: выбрав болгарку в качестве основного инструмента, следует запастись строительным пылесосом, чтобы потом собрать всю пыль.

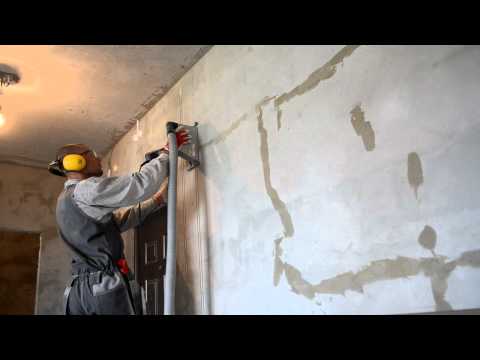

Использование болгарки показано на видео ниже:

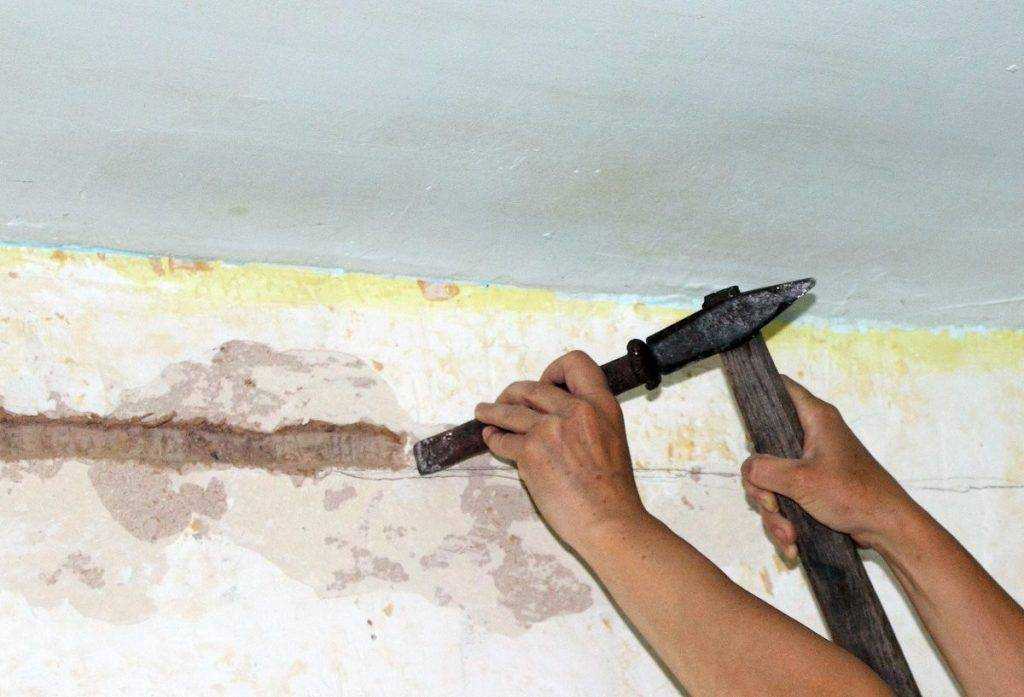

Работа с применением зубила и молотка выполняется в несколько этапов:
- Зубилом намечают края штроб.
- Острие ставят поперек и выбивают кусок стенки.
- Снимают верхний слой, углубляя канавку.
Простой электроинструмент
Для штробления стен перфоратором потребуется 3 насадки: 2 бура разной длины и лопаточка. Процесс выполнения:
- В стене сверлят отверстия глубиной 2,5 см, строго придерживаясь намеченной линии.
Ее заранее намечают маркером. Дырки должны располагаться в 1,5 см друг от друга.
- Бур сменяют на лопаточку и проходятся от точки к точке, проделывая канавку.
Важно: сверло следует располагать перпендикулярно к стене.
Профессиональное оборудование
Самым удобным инструментом для штробления признан штроборез. Он оснащен 2 алмазными кругами и специальным кожухом, что обеспечивает аккуратность, быстроту и легкость работ. Края штроб выходят безупречно ровными. Однако стоит такое оборудование недешево.
Особенности работ с различными материалами
Перед началом работ следует определить тип материала стен, поскольку от него зависит то, какой метод штробления будет выбран. Каждый материал имеет свои особенности и нюансы, которые нужно учитывать при штроблении.
Бетон и кирпич
Чтобы проделать углубление в кирпиче, можно воспользоваться следующими инструментами:
- штроборез;
- перфоратор;
- болгарка.
Если кирпич покрыт штукатуркой, то процесс значительно усложнится. Работать придется ручным оборудованием.
Канавки в бетоне можно сделать любым инструментом, кроме молотка и зубило. Эксперты в строительной области уверяют, что лучшим выбором станет перфоратор, однако ровность штроб будет неидеальной.
Дерево и газобетон
Желая провести проводку в дереве, следует помнить, что работы подобного рода в таких строениях запрещены из соображений пожарной безопасности. Стоит задуматься о проведении наружной проводки, а затем прикрыть ее декоративными материалами.
Штробить стены из газобетона можно штроборезом, соблюдая все рекомендации и нормы.
Несущие стены
Несущие стены не должны иметь штроб, поскольку в них располагается арматура, отвечающая за надежность конструкции. Если нарушить это правило, то штробы могут повредить каркас, что приведет к созданию аварийной ситуации.
Как штробить бетонную стену под проводку без пыли поэтапно
Рисунок 3.
Перед началом работ следует уточнить некоторые моменты:
- наличие скрытой проводки;
- маршрут ее прокладки;
- материал стен.
Выбрав подходящий метод, следует нанести на поверхность стен разметку, двигаясь к точкам, где будут расположены источники. Перфоратором проделывают углубления по линии будущей проводки. Используя лопаточку, бурят сплошную борозду.
После штробления следует очистить борозду от пыли, прогрунтовать и аккуратно поместить внутрь кабель. Заделать штробу.
Как замаскировать штробы с проводкой
Декорирование штроб обычно совершается при помощи:
- гипсовой штукатурки;
- штукатурной цементной смеси;
- гипсового клея.
Как замаскировать штробу:
- Борозду очищают от пыли, используя пылесос или другие подручные средства.
- Обильно смочить кисть грунтовкой, и заделать углубление. Не следует жалеть средства, чтобы потом не пришлось переделывать работу.
- Когда слой грунтовки высохнет, канавку нужно немного смочить водой.
- Заделать шов в стене любым декоративным материалом.
Какой инструмент лучше
Идеальным инструментом является штроборез. Среди его достоинств:
- ровность борозд;
- отсутствие пыли;
- скорость выполнения работ.
Отдельно стоит отметить надежность и безопасность инструмента, а также минимальный шум во время работ. Стоимость штробореза довольна высока, однако имеется альтернативное решение: взять инструмент в аренду на недолгий срок.
Советы и рекомендации
Провести качественное и быстрое штробление стен помогут советы мастеров:
- Если требуется соединить 2 точки, то следует помнить, что штроба в этом случае может иметь только один поворот.
- Перед работой необходимо очистить стены от обоев, грязи и мусора.
- Во время работ нужно постоянно проверять размеры будущих штроб.
- Несущие стены нельзя штробить внутри, но можно снаружи. На первых этажах работы должны проводиться с предельной аккуратностью.
Штробление стен с привлечением профессионала может обойтись владельцу в круглую сумму. Выгоднее заняться этим процессом самостоятельно, заранее подготовив необходимые инструменты и материалы. Каждый может выполнить штробление стен в домашних условиях своими руками, если внимательно следовать инструкции и соблюдать правила.
Как штробить бетонную стену
16 января 2014
7706
Оглавление: [скрыть]
- Требования к процессу
- Способы штробления
- Выкладка штробы под обоями
Требования к процессу
Ремонт в квартире или доме зачастую требует прокладки новых электрических сетей, установки розеток и выключателей, а это подразумевает прорезку в стене технологических канавок и полостей. Данный процесс называется штроблением. Перед тем как штробить бетонную стену, необходимо ознакомиться с нормативными документами — нарушение несущей способности здания не только влечет за собой штрафы, но и является небезопасным для самого жильца и его соседей.
Схема штробления бетонной стены.
Категорически запрещается выполнять горизонтальное штробление в панельных домах в связи с тем, что задеваются армирующие элементы. Штробы в бетоне не должны затрагивать перекрытия, стеновые швы, стены, сопряженные с лестничной клеткой.
В этих случаях прорезка каналов производится в предварительно уложенном слое штукатурки.
Штробление выполняется строго в двух направлениях: горизонтально и вертикально. Прокладка канавок под углом допускается только в наклонных стенах, например, в мансардах. Ширина и глубина канавки не должна превышать 2,5 см.
Нормативы СНиП 3.05.06-85 оговаривают предельные расстояния прокладки электропроводки:
- от газовых труб и приборов — не менее 40 см;
- от плит перекрытия — не более 15 см;
- от оконных и дверных проемов — не менее 10 см.
Схема штробления бетонной стены под электропроводку.
Сложность прокладки штробы во многом определяется материалом стены. Достаточно просто пробить канал в толстом слое штукатурки при помощи зубила и молотка. Но если необходимо выполнить штробление бетона, то человек сталкивается с определенными трудностями. Итоговый результат зависит от соблюдения технологии на всех стадиях работ: от подготовки до завершения.
Подготовка к штроблению — важный этап, которым не следует пренебрегать. Прежде всего нужно определить расположение старой проводки, чтобы обезопасить себя от попадания в провод под напряжением. Если нет плана, то сделать это можно с помощью специального прибора — индикатора. Старые обои следует удалить. На стене карандашом проводится разметка. Процесс штробления бетона сопряжен с большой запыленностью. Во избежание распространения пыли по всем помещениям дверные проемы надо завесить мокрой тканью или строительной пленкой.
Вернуться к оглавлению
Способы штробления
Штробление бетонной стены требует использования специального инструмента. Это перфоратор, болгарка или штроборез.
Штробление перфоратором осуществляется в два этапа. Сначала производится подготовка: широким коротким буром на расстоянии 1-1,5 см друг от друга просверливаются отверстия необходимой глубины. Затем на перфоратор устанавливается лопатка, при помощи которой эти отверстия соединяются. Достоинством метода является небольшое количество пыли. Кроме того, перфоратор — единственный инструмент, которым можно выполнить штробление в углах комнаты — для болгарки и штробореза эти места недосягаемы. Недостатки способа: штроба получается грубой, с большим количеством неровностей, как в плоскости стены, так и в углублении. Следует также учитывать высокий уровень шума и вибрации при работе перфоратора, что крайне нежелательно в жилом доме.
При штроблении бетона болгаркой используется алмазный диск. Сначала вдоль линии разметки делаются две прорези, затем бетон между ними выбирается перфоратором. Штроба получается ровной, однако при работе болгаркой выделяется огромное количество мелкой пыли, защититься от которой практически нельзя. Частично проблему можно решить, если использовать пылесос. Для этого потребуется помощник, который будет удерживать трубу пылесоса рядом с местом резки бетона.
Наиболее быстро и качественно можно выполнить работу, используя профессиональный инструмент — штроборез. На штроборез параллельно устанавливаются два диска с возможностью регулировки расстояния между ними. Это позволяет сделать два надреза за одно прохождение. Помимо этого, имеется возможность регулировки глубины прорези. Защитный кожух трубореза прилегает к стене, препятствуя распространению пыли, которая в процессе работы отводится через присоединенный шланг промышленного пылесоса. Перед работой штроборезом нужно внимательно проследить за тем, чтобы старые обои были полностью удалены со стены.
Схема штробления стены под электропроводку.
Их обрывки могут забиваться под кожух и закрывать трубу пылесоса, что приведет к некорректной работе оборудования. Изъятие бетона из паза осуществляется аналогично другим способам при помощи перфоратора. Недостатком метода является достаточно высокая стоимость оборудования. Оно используется преимущественно профессиональными электромонтажниками и сантехниками. Крупные модели позволяют выполнять штробы в бетоне под трубы диаметром 50 мм.
Подготовка к отделочным работам после прокладки провода включает в себя шпаклевку штробы. Перед тем как поклеить обои, следует составить схему проводки. Проще всего это сделать следующим образом: размеры от центра штробы до углов комнаты, дверей, окон, потолка нанести на стену маркером, затем сфотографировать на цифровой фотоаппарат и сохранить фотографию. Схема поможет в дальнейшем не вбить в проводку гвоздь, если на стену придется вешать полки, картины или плазменный телевизор.
Вернуться к оглавлению
Выкладка штробы под обоями
Иногда стоит задача проложить штробу под существующими обоями, не удаляя их. Подготовка к работе состоит в том, чтобы, не повредив, снять полосу обоев. Для этого монтажным ножом на расстоянии не менее 5 см от будущей штробы делается параллельный надрез. Горизонтальный надрез выполняется выше линии штробы.
Обои отмачиваются, загибаются и фиксируются к стене скотчем. Рабочая зона должна быть не менее 10 см. Штрабить нужно перфоратором, болгарка в данном случае не подойдет из-за большого количества пыли. После укладки провода, шпаклевки и высыхания обои приклеиваются на место. Главное — не запачкать их раствором и не затереть рисунок во время приклеивания. Штробление под розетки и выключатели выполняется аналогично. Подготовка к работе включает в себя надрез обоев накрест. После возвращения их на место линия разреза будет практически не видна.
Как штробить бетонную стену под проводку и розетки, видео руководство
Процесс, направленный на прокладку в бетонных стенах полостей для проводов, розеток и выключателей, называется штроблением. Эти работы позволяют скрыть и зафиксировать внутреннюю разводку, обеспечивая тем самым ее безопасную эксплуатацию.
Оглавление:
- Применяемые инструменты
- Описание технологии
- Порядок действий и полезные рекомендации
- Какие ошибки допускаются?
Обзор используемого инструмента
Для кирпичной и бетонной стены используются:
1. Молоток и зубило. При всей свой доступности выбираются редко: края каналов в этом случае получаются неровные, а сил на прокладку уходит много. Лучшие результаты наблюдаются при работе с кирпичом и пористыми блоками, худшие – с плотными марками.
2. Перфоратор или ударная дрель с обычными или специальными насадками. К плюсам этого варианта относят высокую скорость, к минусам – недостаточно аккуратную штробу и проблемы при проходе сквозь материалы с повышенной плотность. Помогают проштробить оштукатуренную поверхность или стены из пористых блоков, но практически бесполезны при необходимости закладки глубоких и ровных каналов в монолитных конструкциях.
3. Болгарка с дисками с алмазным напылением. Ее применение целесообразно при прокладке длинных штроб в твердых сортах бетона, на угловых участках она неэффективна. Вторым недостатком является образование большого количества пыли, используется в качестве дополнительного инструмента, а не основного.
4. Штроборезы – профессиональное оборудование для прокладки каналов под электропроводку и розетки в межкомнатных перегородках и несущих стенах из бетона. Его применение позволяет контролировать размеры полости и получить идеально ровные края, единственным недостатком признана высокая цена самого прибора и его аренды.
Данный процесс не должен влиять на несущие способности стен, при составлении схемы прокладки электропроводки и расположения будущих каналов учитывается ряд обязательных правил:
- Штробить несущие стены в панельных домах допустимо только в вертикальном направлении, затрагивание или деформация армирующих элементов и стыковочных швов запрещается. При отсутствии возможности обхода прокладку проводов на таких участках проводят в штукатурном слое или их выносят наружу и защищают коробами.
- Размеры штробы ограничены 25 мм по ширине и глубине и 3 м по длине.
- Допустимое минимальное расстояние от горизонтальных каналов к плитам перекрытия составляет 15 см, вертикальных борозд от проемов или углов – 10, от газовых труб и приборов – 40.
- Каналы прокладываются параллельно основным конструктивным линиям здания, штробление бетонной стены под произвольным углом запрещено. Число поворотов и ответвлений от распределительной коробки к розеткам сводится к минимуму. Проштробить под наклонным углом можно только в мансардах.
Руководство по штроблению и нюансы
Порядок действий не зависит от выбранного инструмента, при прорезке или дроблении каналов придерживаются следующей схемы: осмотр и подготовка бетонных поверхностей → разметка → защита помещения от будущей пыли → непосредственно процесс штробления → очистка полостей от мусора с последующим грунтованием → прокладка проводов, монтаж розеток и выключателей → заделка штроб пластичными строительными растворами. К работе приступают только после исключения рисков повреждения уже имеющейся электропроводки, при отсутствии соответствующего плана для ее поиска используется детектор. Весь маршрут борозд отмечается маркерами или карандашом. Проштробить стену под проводку без пыли крайне сложно, поэтому этап подготовки завершается закрытием мебели и проемов увлажненной тканью или пленкой.
Дальнейшие действия зависят от вида используемого инструмента. При пробивании вручную работы начинаются с углубления краев зубилом, после чего острие направляется поперек борозды и выбивает при ударе молотком отдельные куски. Проштробить своими руками каналы за один заход не получится, зубило снимает частицы искусственного камня послойно, по понятным причинам процесс занимает много времени.
Технология прорезания каналов с помощью болгарки заключается в выполнении двух параллельных надпилов по предварительной размеченным линиям с последующим выбиванием бетона между ними. Высокооборотные диски с алмазным напылением позволяют аккуратно проштробить материал любой твердости, но процесс занимает много времени, образуется большое количество пыли. Для снижения ее объема рекомендуется привлекать помощника со профессиональным пылесосом и держать трубу как можно ближе к зоне реза или выдалбливания.
При штроблении перфоратором возможны два подхода: сверление отверстий в бетоне с последующим его выбиванием или использование специальных насадок, напоминающих лопатку. Акцент делается на поддержке правильного направления бура и контроля за интенсивностью ударов. В итоге перфоратор позволяет провести работы быстро, но без получения аккуратных краев, малейшее отклонение насадки приводит к образованию сколов.
Штробление без пыли обеспечивается только в одном случае – использовании штробореза с отводами для пылесосов. Этот инструмент имеет 2 диска, расположенных параллельно, расстояние между ними является регулируемой величиной, равно как и глубина реза. Они защищены специальным кожухом и не смещаются в процессе. Технология вынимания частиц с центра канала при этом неизменная.
Полученные штробы нуждаются в тщательном очищении от пыли, в противном случае замазываемый состав в них не будет держаться. По этой же причине их внутренние стенки рекомендуется обработать грунтами, улучшающими адгезию (в помещениях с повышенной влажностью – с антисептическими свойствами). Штробление под розетки проводится перфоратором с круглой насадкой соответствующего диаметра. При его отсутствии крупные проемы формируются с помощью дрели, но такая методика считается сложной. Она заключается в сверлении ряда мелких отверстий сверлами с диаметром в пределах 12 мм и сверхаккуратной выборке раствора изнутри, процесс занимает много времени и сил.
Рекомендации и возможные ошибки
К нарушениям технологии относят затрагивание плит перекрытий, швов и участков сопряжения с лестничными площадками. Игнорирование вышеперечисленных правил приводит к ослаблению несущих способностей стен, особую опасность представляет неправомерное заглубление каналов. При отсутствии опыта эти работы не стоит проводить самому, составление схемы разводки однозначно доверяется профессионалам.
Жителям МКД помимо учета требований СНиП 3.05.06-85 стоит обратить внимание на региональные правила перепланировки и на несущие параметры межкомнатных перегородок в конкретном здании.
Снизить трудоемкость помогают искатель электропроводки, строительный пылесос и штроборез. При отсутствии последнего рекомендуется комбинировать болгарку и перфоратор с соответствующими насадками. Универсальной инструкции нет, но без штробореза лучшие результаты достигаются при прорезании краев алмазными дисками и аккуратном выбивании центральной части зубилом или ударным инструментом с незамедлительным удалением пыли. По окончании стоит сделать схему расположения каналов, это поможет исключить риски при дальнейших перепланировках или изменении разводки.
Штробление стен под проводку: как штробить своими руками

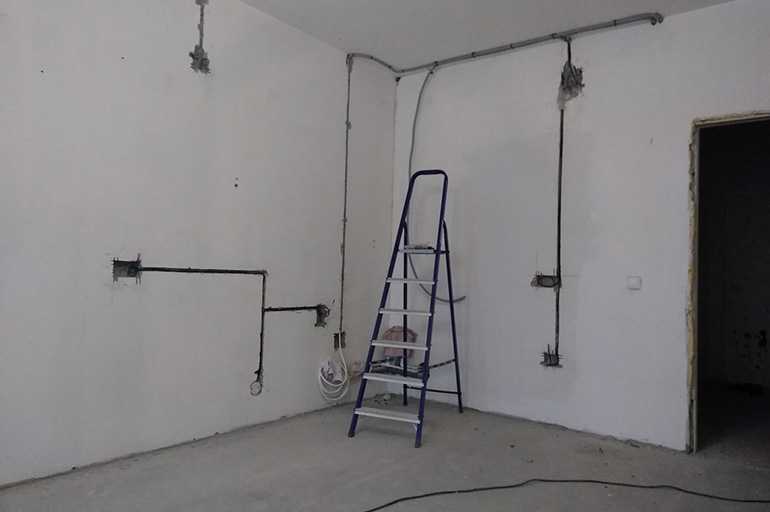

Вид системы электроснабжения по окончании ремонтаЭлектричество сегодня – это неотъемлемая часть жизни, поэтому невозможно представить себе дом или офис без приборов, питаемых этой энергией. Но как провести и замаскировать провода на стене так, чтобы скрыть их от посторонних глаз и не портить вид интерьера. Здесь в помощь мастеру приходит штробление стен под проводку. И стоит рассмотреть, как штробить стены под проводку без пыли правильно, учитывая материал, из которого изготовлены конструкции.
Содержание
- Основные требования к выполнению работы
- Штробление кирпичной стены
- Особенности работы с бетоном, древесиной и газобетоном
- Как правильно сделать гнездо под розетку
- Как сделать штробы менее заметными
- Подведем итоги
Основные требования к выполнению работы
Какие требования и рекомендации стоит учесть в процессе штробления стен под проводку? Первое, что требуется от мастера, приступающего к работе, это составить план электропроводки помещения. В него необходимо включить точки входа и выхода кабеля, расположение розеток и борозд для проводов. При этом стоит учесть обязательные условия:
- согласно нормативным требованиям штробить несущие конструкции недопустимо;
- поскольку в панельных домах несущими являются все стены, этот процесс возможен только для небольших перегородок;
- штробить потолок также запрещено, особенно если речь идёт о железобетонных перекрытиях;
- штробы под проводку допустимы в вертикальном или горизонтальном направлениях;
- диагональное расположение проводов возможно только в стене, расположенной под углом;
- расстояние канала до потолочного перекрытия не может быть меньше 15 см;
- расстояние от газовой трубы должно быть более 40 см;
- глубина штробы не может превышать 25 мм.
Схема максимального расстояния проводки от потолка, пола, окон и дверейЕсли речь идет о реконструкции системы электроснабжения, прежде стоит найти места прокладки старой проводки, чтобы в процессе работы случайно не наткнуться на неё.
Для этого предварительно стоит снять обои и проверить поверхность отверткой-индикатором. После завершения работы не забудьте сфотографировать новую схему, чтобы учесть расположение проводов при необходимости вбить в стену гвоздь.
И, поскольку работа с некоторыми инструментами сопровождается сильным шумом, стоит начинать деятельность так, чтобы не мешать соседям. В противном случае можно заработать негативную репутацию среди людей, живущих рядом.
Штробление кирпичной стены
Штробление кирпичной стеныЕсли предстоит штробление кирпичной стены, стоит спланировать прокладку проводки по шву. Цементный раствор, используемый как связующее вещество между кирпичами, которые образуют стеновую кладку. можно штробить под электропроводку зубилом и молотком. Количество пыли в этом процессе такой работы будет минимальным.
Для использования перфоратора необходимо учесть несколько факторов: мощность больше 600 Вт, функции регуляции оборот и реверсного вращения. Прибор должен иметь ударный режим при сверлении и самозажимной патрон. Поскольку, чтобы сделать штробу, будет необходимы сверла разных диаметров, перфоратору нужно поддерживать диаметры от 0.5 до 12 мм.
Перед тем, как проштробить стену из кирпича, будет хорошо нанести разметку, чтобы во время выполнения работы не уйти в сторону. Перфоратор следует держать строго вертикально и не сильно давить на стену. Всё это поможет избежать быстрой поломки прибора.
При работе на кирпичной стене сверло может сильно нагреться, а высокая температура может привести к быстрому его затуплению. Чтобы этого не произошло, можно периодически опускать сверло в ёмкость с водой. Но стоит следить, чтобы жидкость не оказалась в самом электромоторе.
Если на кирпиче заметна черная пыль, это означает, что его обжиг происходил дольше положенного. Такие кирпичи необходимо штробить на малых оборотах перфоратора с использованием ударного режима.
Если требуемая ширина штробы 15 мм, не стоит сразу использовать насадку данного диаметра. Для начала работы необходимо взять сверло 4-6 мм.
После получения нужной глубины отверстие следует расширить 8-мм насадкой и постепенно довести его до нужных размеров. Имеющиеся неровности можно убрать при помощи стамески.
Особенности работы с бетоном, древесиной и газобетоном
При штроблении бетонной стены главным является защита арматуры. Любое её повреждение может снизить прочность материала и разрушительно сказаться и на ремонте, и на помещении.
В процессе работы бетон создает много пыли, поэтому до того, как штробить бетонную стену, стоит принять меры, чтобы защитить уязвимые части тела: глаза и органы дыхательный.
Работа перфоратором в таких условиях возможна в ударном режиме. Вместо штробореза можно использовать болгарку с алмазными или турбо-алмазными дисками до 125 мм. Не стоит сразу углубляться в стену на нужное расстояние. Для начала лучше соотнести болгарку с прочностью бетонных стен, чтобы не сломать инструмент перенагрузкой. И только после этого есть смысл выполнять заданную глубину.
При устройстве штроб в деревянной стене не стоит использовать перфоратор. Для работы с этим материалом используют стамеску и циркулярный диск по дереву.
Чтобы проштробить стены под проводку в газобенном блоке, стоит выбрать штроборез для работы с пенобетоном. В его конструкцию входит специальная трубка для отвода и сбора пыли. Вместо него можно использовать болгарку с циркулярной насадкой, но грязи в процессе работы будет больше.
Чтобы обеспечить штробление стен без пыли, поверхность иногда смачивают водой, но это усложняет работу. Выбор специальных инструментов, чем штробить стену, не решает проблему полностью. Чаще для уборки помещения используют бытовой или строительный пылесос.
Как правильно сделать гнездо под розетку
Кроме проводов важной частью электросистемы являются розетки, выключатели и распределительные коробки. Выемки для этих приспособлений в стене или перегородке необходимо выполнять с учетом следующих факторов:
- сначала нужно пробурить отверстие по центру предполагаемого отверстия диаметром не больше 10 мм;
- при помощи коронки следует обозначить контуры гнезда для розетки;
- после можно начинать делать дырку заданной глубины;
- если в процессе работы оголилась арматура, лучше убрать розетку в другое место.
Места под розетку необходимо планировать так, чтобы это было удобно для подключения приборов, безопасно и не требовало серьёзных вмешательств в конструкцию несущих стен.
Как сделать штробы менее заметными
После того, чтобы штробление стен под проводку своими руками завершено, необходимо скрыть провода. Даже если произведенное изменение невелико по масштабам, закрыть отверстие с проводами требуется.
Оставленный открытым разъём с проводами и кабелями может стать местом скопления пыли и грязи. Этот фактор негативно скажется на адгезии отделочных материалов, что может испортить вид красиво сделанного ремонта.
Также заштукатуренная штроба может привести к тому, что провода будут изнашиваться быстро, создавая сбои в электрике. Поэтому в целях защиты проводку убирают в короб, который фиксируют при помощи специального раствора. Выполняется это дело по следующим правилам:
- канал покрывают грунтовкой глубокого проникновения;
- после того как этой слой высохнет, важно стену смочить водой во избежание усадки;
- на короб с проводами наносят слой штукатурки;
- раствор выравнивается и разглаживается внешней стороной шпателя;
- движения наносят зигзагообразно и перпендикулярно каналу;
- если состав наносится на вертикально расположенную штробу, работа производится снизу вверх;
- для горизонтального направления достаточно нанесения двух слоёв, выполненных противоположно друг другу;
- для снятия лишнего раствора необходима гладилка;
- если размеры оштукатуренной поверхности слишком широки для гладилки, этот инструмент можно заменить правилом.
Если в варианте, как спрятать провода, использовался состав с бетоном, во время работы необходимо периодически смачивать поверхность жидкостью. Иначе такая штукатурка будет трескаться. После того, как короб закрывается, и спрятанный канал с проводкой выравнивается, нужно дать время, чтобы всё высохло. И только после наступает время для декорирования помещения.
Подведем итоги
Освоить навык, как правильно штробить стены под проводку, может человек, не имеющий большого опыта в строительстве. Для этого важно желание и готовность следовать рекомендациям людей с опытом работы в этой сфере.
Важно составить схему электропроводки и учесть минимальное расстояние до потолка, направления каналов и их глубины. Прежде чем штробить поверхность, нужно подобрать инструменты в соответствии с типом стены. Так проштробить бетонную стену надо, не задевая арматуру, а в панельном доме подобные работы можно производить только с перегородками. В остальных случаях наружный декоративный короб защитит проводку и скроет её. Об этом украшении можно позаботиться в процессе финишной отделки квартиры в панельном доме.
Когда мастер начинает делать штроб, он наносит разметку. Это позволяет ему получить ровную полосу. Затем следует получить максимально ровную глубину и диаметр по всей длине прокладки проводов. Чтобы правильно проштробить стену, следует придерживаться следующего принципа: лучше сначала получить нужную глубину более узкой насадкой и затем расширить её, чем сразу долбить стену по всему диаметру.
Снизить количество пыли в воздухе можно несколькими способами: использованием специальных инструментов, увлажнением стены или сбором мусора строительным пылесосом.
Если работа ведется в бетонном доме или старом помещении, важно помнить о находящейся внутри стены арматуре или старой проводке. При этом есть риск наткнуться на что-либо в процессе штробления. Зная, что такое может произойти, нужно или перед началом работы проверить специальным прибором наличие старых проводов, или иметь запасной вариант прокладки электроснабжения.
После грунтовки сделанного канала следует выполнить его оштукатуривание. Это позволит выровнять стену и улучшить адгезию следующего слоя. В завершении останется только задекорировать помещение. И, если всё сделано правильно, жилец квартиры будет радоваться качественному ремонту и бесперебойному электроснабжению.
Как сверлить бетон (Руководство мастеру-сделай сам)
Фото: istockphoto.com
Несмотря на то, что крутая промышленная эстетика бетона является неотъемлемой частью дизайна современных домов, его плотность и прочность — вот что уже давно сделало его привлекательным строительным материалом. . Однако эта долговечность может быть серьезным препятствием для домовладельцев, пытающихся установить художественную инсталляцию на бетонной стене, просверлить отверстие, чтобы установить столб забора в конце подъездной дорожки, или просверлить отверстие в заднем углу бетона. столешница. Такие действия сопряжены с очень реальным риском повреждения сверла или случайного повреждения бетонной поверхности при чрезмерно усердной, плохо выполненной попытке просверлить бетон.
Фактически, вы можете просверлить отверстие в бетонной внутренней стене, вооружившись только вашей надежной дрелью и сверлом по каменной кладке, если вы позаботитесь о том, чтобы не сжечь двигатель дрели или не сломать сверла. . Однако старый бетон часто намного плотнее, чем некоторые виды косметического бетона, используемого в современной отделке, поэтому бурение 50-летнего бетонного фундамента с помощью старой дрели просто не поможет. Когда вы работаете со старым бетоном или если вы планируете просверлить несколько отверстий глубиной от двух до четырех дюймов и шириной до ¾ дюйма, лучше перейти на электрическую перфораторную дрель.
Специально разработанные для сверления отверстий в каменной кладке или камне с помощью быстродействующего молота, эти сверла и сверла с твердосплавными наконечниками широко доступны в магазинах проката инструментов. Качественная ударная дрель (также известная как перфоратор) может просверлить отверстие глубиной два дюйма и шириной ¼ дюйма менее чем за минуту, что намного на быстрее, чем у перфоратора, и, таким образом, оправдывает затраты примерно на 40 долларов в день. стоимость аренды.
Advertisement
При аренде или покупке перфоратора ищите дрель с хорошей мощностью, в идеале с более чем одной скоростью, функцией остановки и дополнительной рукояткой для запасной руки для повышения комфорта, контроля и безопасности. Среди прочих, DeWalt, SKIL, Black & Decker предлагают популярную модель, подходящую для большинства применений в домашних условиях. Обратите внимание, что хотя инструмент Dewalt (около 100 долларов на Amazon) стоит более чем в два раза дороже, он предлагает больше возможностей, чем модели SKIL (около 50 долларов на Amazon) или модели Black & Decker (также около 50 долларов на Amazon).
Инструменты и материалы- Carpenter’s Pencil
- Стучение для молотка
- Маскирующая лента
- Защитные очки
- Вольфрамовый карбид. Пылесос
Фото: istockphoto.com
Шаг 1 Отметьте желаемое положение отверстий карандашом на бетонной поверхности и дважды проверьте их расположение, прежде чем продолжить. Также при планировании и подготовке учитывайте глубину сверления, необходимую для каждого отверстия. Если в характеристиках вашей дрели есть стопорная планка, установите ее на точную глубину, которую вы хотите, следуя спецификациям производителя дрели. Нет функции стоп-бара? Вместо этого оберните кусок липкой ленты вокруг сверла, чтобы показать вам, где остановиться.
Нужна помощь?
Получите бесплатную оценку проекта без каких-либо обязательств от квалифицированных специалистов рядом с вами.
Find Pros Now
+ Шаг 2Наденьте защитные очки, затем вставьте подходящее сверло по камню из карбида вольфрама для нужного размера отверстия в перфоратор. Затем займите позицию для выполнения упражнений, твердо поставив ноги на землю на ширине плеч. Крепко держите дрель обеими руками: держите ее одной рукой, как пистолет, и, если у вас нет дополнительной рукоятки для другой руки, используйте эту руку, чтобы подпереть заднюю часть дрели.
Очень важно контролировать дрель, чтобы она не убежала, как только вы начнете работу. Когда вы наклоняетесь, чтобы просверлить отверстие, сверло должно быть идеально перпендикулярно бетону. Будьте готовы к некоторой отдаче от ударного действия дрели.
Сначала сделайте направляющее отверстие. Многие перфораторы имеют только две скорости, поэтому включайте дрель на более низкой скорости для лучшего контроля при выполнении направляющего отверстия. Если у вашей дрели только одна скорость, то работайте короткими контролируемыми рывками по несколько секунд каждый, пока не просверлите отверстие. Направляющее отверстие должно быть глубиной от 1/8 до ¼ дюйма.
Шаг 4 Когда вы начнете с направляющего отверстия глубиной не менее 1/8 дюйма, вашей дрелью будет легче управлять, но все равно продолжите работать с дрелью с устойчивым, легким, но твердым прикосновением так что вы никогда не будете вставлять его силой. Если вы чувствуете себя уверенно, включите полную скорость, крепко удерживая инструмент обеими руками, и сверлите бетон, пока отверстие не будет завершено.
Осторожно: Бетон может иметь воздушные карманы и гальку или камни, которые могут сделать сопротивление непредсказуемым, в результате чего может быть опасно легко потерять контроль над инструментом на мгновение.
Реклама
Шаг 5При столкновении с препятствием никогда не забивайте дрель глубже в бетон. Это может привести к повреждению сверла или сверла или привести к тому, что вы потеряете контроль над сверлом и испортите отверстие, повредите бетонную поверхность или что-то похуже.
Всякий раз, когда вы достигаете каких-либо труднодоступных мест, которые мешают прогрессу, отложите дрель и возьмите каменный гвоздь и молоток. Поместите кончик каменного гвоздя в проблемное место и несколько раз ударьте по нему молотком, чтобы разрушить препятствие. Когда вы закончите, возобновите бурение бетона на медленной скорости, пока не убедитесь, что вы прошли грубый участок.
Шаг 6 Периодически вытягивайте сверло, чтобы стряхнуть бетонную пыль. Учитывая, что с помощью ударной дрели вы можете просверлить двухдюймовое отверстие менее чем за минуту, пауз каждые 15–20 секунд должно быть достаточно.
После того, как вы пробурили отверстие на необходимую глубину, выдуйте всю бетонную пыль из отверстия с помощью баллончика со сжатым воздухом, затем соберите пылесосом все, что упало на землю. Вы все равно должны носить защитные очки на протяжении всего этого процесса, чтобы защититься от бетонной пыли и осколков, которые могут попасть вам в лицо и поцарапать глаза.
Шаг 8Повторите эту процедуру для любых других необходимых отверстий. После прохода пылесосом уборка станет легкой задачей.
Нужна помощь?
Получите бесплатную оценку проекта без каких-либо обязательств от квалифицированных специалистов рядом с вами.
Найдите профи сейчас
+Как просверлить бетонную стену перфоратором
Вряд ли капитальный ремонт в доме обойдётся без модернизации или полной замены проводки. Часто требуется установка дополнительных розеток или выключателей для подключения бытовой техники или источников света, а также других электроприборов.
При этом все провода в стене лучше замаскировать. Но для этого нужно знать, как штробить стены для прокладки электропроводки своими руками, не прибегая к помощи профессиональных электриков. При этом главное учесть все особенности разводки внутридомовой электросети и нюансы дробления бетонных, кирпичных и других поверхностей.
Оглавление:
Основные нюансы штробления стен под электропроводку
Нет необходимости брать сразу молоток и зубило . В первую очередь нужно нарисовать на бумажном листе подробный чертеж электропроводки и предусмотреть, где будут располагаться все розетки, выключатели и осветительные приборы. Также следует учитывать используемый материал, для возведения здания от которого будет зависеть способ и инструменты штробления стен для проводки.
Хочу отметить, что на сегодняшний день существуют СНиП регламентированные документами правила разводки электрических проводов в стенах зданий. При этом с ними желательно ознакомиться до начала монтажа штробы для электропроводки, так как их несоблюдение влияет на безопасность электромонтажных работ.
- Штробление поверхности стены под электропроводами должно происходить только параллельно основной конструкции помещения, то есть строго в вертикальном или горизонтальном направлении.
- Для обустройства стробоскопов в горизонтальной плоскости можно отступать только на 15 и более сантиметров от потолка здания.
- Вертикальная штроба выполняется с отступом от дверных и других стеновых проемов на расстоянии 100 мм, а от газопровода не ближе 400 м.
- Параметры ширины и глубины паза для проводки не должны быть намного больше 25 мм. При этом длина штробы должна быть максимум 300 см.
- Очень важно, чтобы электропроводка в доме имела как можно меньше витков на пути от распределительных коробок к розеткам, светильникам или выключателям. Желательно использовать только один угловой переход.
- Не выполнять горизонтальные штробления в несущих конструкциях.
Особенно это актуально в панельных домах, где все стены несущие.
Следуя этим правилам, разводка проводки будет завершена. по всем нормам и можно будет приступать к непосредственному взлому стен.
Как штробить стены для проводки?
На сегодняшний день существует различных способа проведения стробингов в зависимости от используемых инструментов:
- самый дешевый, но в то же время долгий и неудобный способ штробления – зубилом и молотком;
- более быстрый и удобный вариант для вырезания канавок под проводку. перфоратор или перфоратор;
- самый ровный паз можно сделать с помощью электрической УШМ, но использование такого инструмента приводит к образованию пылевых облаков в помещении;
- штроборез. самый удобный инструмент для резки штруба своими руками, но из-за своей стоимости он не нашел широкого применения у среднего обывателя.
Но независимо от выбранного метода и инструмента для штробления стен, такие работы имеют одинаковую процедуру .
Штробление кирпичной и бетонной стены
При кирпичных стенах обычно особых проблем с штроблением не возникает. Кладка кирпича осуществляется посредством цементно-песчаной смеси, которая легко выбивается обычным молотком и зубилом, после чего в образовавшуюся канавку укладывается электрический кабель. В горизонтальном направлении все пройдет гладко, так как шов между кирпичами проходит через всю стену. По очереди в вертикальном направлении вам предстоит пробивать кирпичи.
С бетонной стеной дела обстоят совершенно иначе. Такая поверхность очень прочная, поэтому с помощью стамески и молотка укладка даже короткого провода займет много времени. Поэтому целесообразно использовать другие более эффективные методы. Только штроборез поможет в короткие сроки и практически без пыли изготовить штробы для электропроводки. Но из-за высокой цены такого приспособления им пользуются только профессиональные строители. Поэтому для хозяйственных целей используются более обычные инструменты. болгарка или перфоратор.
Подготовка стен и разметка
Сначала необходимо выяснить наличие или отсутствие скрытых проводов на предполагаемом маршруте прокладки ворот. Для этого используются специальные приспособления, благодаря которым определить местонахождение электропровода не составит труда. Это сделано из соображений безопасности, чтобы не попасть электроинструментом в провод под напряжением.
Разметка выполняется на поверхности стены по трассе штробы от распределительной коробки в направлении расположения розеток, выключателей и светильников. Но прежде чем приступать к каким-либо работам, необходимо завесить дверные проемы влажной тканью. Это не даст пыли разлететься по всем углам дома.
Пробивка перфоратором
Перфоратором можно пробить как кирпичную, так и бетонную стену. Для этого вам понадобятся специальные насадки. широкий шнек и лопатка . В свою очередь вся работа сводится к следующим действиям:
- перфоратором делаются углубления глубиной до 25 мм с шагом 10-15 мм по линии электропроводки;
- после этого шпателем делается борозда под проводку.
Несмотря на то, что этот способ очень быстрый, канавка получается в этом случае не совсем гладкой и с рваными краями.
Углошлифовальную машину используем для прокладки электропроводки
Углошлифовальную машину можно легко завести для разводки как кирпичных, так и бетонных или оштукатуренных стен. Но для этого необходимо приобрести специальный диск с алмазным напылением . При этом все работы выполняются в следующей последовательности:
- болгаркой по всей длине штробы делают два пропила параллельно друг другу с одинаковыми параметрами глубины и ширины от 2 до 2,5 см;
- Для удаления центральной части паза используйте молоток или долото с молотком.
Благодаря этой опции канавка получается очень гладкой. Однако использование этого электроинструмента сопровождается большим количеством пыли. В процессе эксплуатации его появляется так много, что приходится пользоваться пылесосом. В этом случае вам понадобится помощник, удерживающий всасывающий шланг в непосредственной близости от пореза.
Штроборез стенорезом
Штроборез можно сравнить с угловой шлифовальной машиной, только сильно модернизированной. Такой инструмент имеет два диска с алмазным напылением, расстояние между которыми можно регулировать. Вырезание кругов закрыт специальным кожухом , предотвращающим прямой контакт со стеной.
Благодаря регулировкам, предусмотренным конструкцией штроба, можно изменять не только ширину предлагаемого штроба, но и его глубину. Кроме того, на кожухе имеется специальный патрубок для подключения пылесоса, который будет всасывать пыль, вылетающую из-под алмазных дисков.
Именно с помощью штробореза можно в кратчайшие сроки проложить электропроводку в стене, при этом все работы будут проходить практически без пыли. После того, как стороны паза прорезаны, остается выбрать сердцевину ворот с помощью сверла с функцией отскока.
Как штробить стены под проводку зубилом
Использование зубила и молотка нецелесообразно, если прокладка проводов осуществляется в бетонной стене. Если штроблению подлежит кирпичная стена, то все работы сводятся к следующим действиям:
- с помощью стамески намечаются углубления от краев штробы;
- долото ставится поперек паза и часть стенки забивается вглубь молотком поступательными ударами молотка;
- слой за слоем штробы углубляются по всей длине до 2-2,5 см.
После завершения штробления полученные пазы необходимо тщательно очистить от пыли. Затем поверхность вскрывают грунтом. После высыхания грунтовки в канавку укладывается проволока и заделывается гипсом, гипсом или шпаклевкой.
Только правильный инструмент в соответствии с материалом стены, в которой необходимо сделать штробы для проводки, позволит выполнить все работы быстро и без пыли. При этом современные инструменты позволяют провести все работы по разводке электропроводки дома своими руками.
источник
Железобетон: сверление и устранение неполадок
Свойства железобетона и железобетона
Бетон представляет собой смесь трех компонентов: 1) заполнителя — гальки/гравия/песка, 2) воды и ) цемент — который можно вручную распределить или залить в форму, где он затем затвердеет. Чтобы повысить прочность этого материала, его часто армируют решетчатой конструкцией из стальных стержней или «арматуры», которую можно залить бетоном и установить вокруг нее. Бетон с явно высоким содержанием арматуры известен как железобетон. Эта арматура, в свою очередь, часто делится на более прочные секции арматуры с тонкой проволокой, которая фиксирует стержни во время заливки бетона, чтобы сохранить твердое положение. Наложение железобетона, используемого снаружи, составляет 3,5–4 см, поэтому отверстия, просверленные до 3,5 см и ниже, обычно не вызывают проблем. Бетонные поверхности можно оставить голыми и необработанными. Однако из эстетических соображений их также можно красить, штукатурить или облицовывать плиткой.
Сверление железобетона
Сначала определите толщину стены, просверлив пробное отверстие и убедитесь, что это не ‘ тонкая бетонная стена (толщина < 8 см).' Лучше всего, чтобы глубина сверления была на 1-2 см меньше, чем толщина стенки, чтобы предотвратить отслаивание (раскалывание или сколы) на внутренней стенке. Из-за плотности железобетона обычно требуется перфоратор , для которого мы предоставляем высококачественные сверла. Для небольших отверстий достаточно перфоратора, но стоит отметить, что специальные сверла с режущей геометрией по бетону, например, SB 77777 более подходят, чем универсальные сверла по камню, такие как SB 44444 . Заранее определите точки сверления и сначала просверлите без ударного (ударного) движения перфоратора, чтобы предотвратить скалывание в поверхностном слое, особенно в открытом бетоне. Пожалуйста, обратитесь к нашим общим рекомендациям по сверлению, если вы не уверены.
Удар по арматуре! — Случайное сверление арматуры
Если вы ударились о металл или ваше сверление остановилось само по себе, вы, вероятно, столкнулись с арматурой. Очистите отверстие и посветите в него прожектором. Если вы видите «тонкий» (до 5 см) железный стержень, его можно прорезать нашими перфораторами, просто продолжая сверлить. Будьте настойчивы! Отрезание любых более тонких вспомогательных проводов в бетоне (см. выше) часто остается незамеченным. В случае озеленения торгово-промышленных сооружений любой разрыв внутренней арматуры необходимо уточнять у администрации объекта. Прочные стальные стержни не должны быть разорваны — множественные перфорации арматурной стали могут повлиять на устойчивость конструкции. Информацию о специальном случае «предварительно напряженный бетон» см. ниже. Читайте дальше, чтобы узнать, как устранить неполадки, связанные с некачественным сверлением…
Вариант 01: Сверление нового отверстия
Если вы думаете, что задели арматурный стержень, подтвердите, попали ли вы в вертикальный или горизонтальный стержень, вытащив его из отверстия и осмотрев внутреннюю часть с помощью фонарика; затем тщательно загерметизируйте отверстие атмосферостойким белым наполнителем для защиты от повреждения водой и последующей ржавчины внутренней арматуры. После того, как наполнитель схватится, можно просверлить новое отверстие и закрепить крепления согласно плану.
Вариант 02: Сверление под углом
При необходимости вы также можете просверлить немного с перекосом/под углом, чтобы обойти арматурный стержень. Крепления комплектов легкий , легкий или тяжелый можно согнуть в тиски с помощью молотка, чтобы они точно подходили, а оставшееся пространство заполнить композитным раствором. В качестве альтернативы, при использовании комплектов среднего eco и classic , если после завинчивания вы обнаружите, что они кривые, вы можете аккуратно забить их в нужное положение уровня.
Вариант 03: Установка в неглубокое отверстие
Этот метод подходит для всех наших креплений, в которых используются винты с метрической резьбой; он ограничивает глубину сверления до глубины внешней стены, так что вы вообще не будете сверлить в зоне арматуры. Это означает, что сверлить будет намного проще; однако из-за малой глубины сверления это также означает, что особое внимание следует уделять углу сверления. Если вы не будете сверлить прямо, окружность отверстия будет увеличена и потеряет натяжение, что поставит под угрозу устойчивость крепления. После того, как успешно просверлено отверстие, вставьте резьбовой вал, а затем подходящую латунную заглушку/анкер, которую затем можно соответствующим образом укоротить с помощью циркулярной пилы. Для Medium подходит держатель WM 10081 . Однако, если армированная стена была только оштукатурена, она не будет достаточно прочной, чтобы выдержать вес латунного настенного анкера; после того, как отверстие просверлено, его необходимо закрепить в стене композитным раствором. Та же процедура используется для винтов с резьбой по дереву.
Требуется особая осторожность: Предварительно напряженный бетон
Для повышения устойчивости исключительно больших конструкций, таких как промышленные перекрытия, автомобильные мосты и т. д., был разработан «предварительно напряженный» бетон. Это когда металлические стержни (сухожилия) подвергаются огромной поперечной деформации, вытягивающей в противоположных направлениях, или «напряжению». Предварительно напряженный бетон бывает двух видов: предварительно напряженный и постнапряженный. В предварительно натянутом бетоне арматура напрягается перед заливкой в бетон, тогда как в постнапряженном бетоне арматура напрягается внутри бетона с помощью гидравлических домкратов. Сверление для монтажа решетчатых систем должно выполняться с особой осторожностью, так как повреждение/разрыв арматуры может полностью нарушить целостность конструкции!
Как сверлить бетон на профессиональном уровне
Megasaw Сверление бетона, бурение горных пород
Знание того, как просверлить отверстие в бетоне, пригодится. С его помощью вы сможете просверлить отверстия в стене, установить полки, нарисовать картины вручную и установить светильники без особых проблем.
Свяжитесь с нами сегодня или позвоните по телефону 1300 920 419 для получения дополнительной информации.
Темы, которые могут вам понравиться:
Хорошая новость заключается в том, что вам не нужно быть профессионалом, чтобы просверлить отверстия в бетонном полу или даже в потолке.
Прежде чем мы начнем пошаговый процесс, важно помнить о двух вещах;
Прочный бетонСозданные путем смешивания различных элементов, включая песок, гравий и щебень, которые затем соединяются вместе с помощью цемента, бетонные поверхности могут быть такими же твердыми, как камень.
Даже если раньше вам удавалось сверлить отверстия в кирпичных стенах, это будет уже совсем другая задача.
Безопасность превыше всегоТак как это очень твердый материал, вы должны быть предельно осторожны при сверлении бетонной стены. Вот почему нельзя использовать молоток и острый предмет. Осколки, отрывающиеся от поверхности, могут попасть в глаза, что может привести к травме.
Вот почему рекомендуются защитные очки. Если вы подозреваете, что там может быть много пыли, вы также можете надеть пылезащитную маску. Также может потребоваться защита для ушей, так как буровые работы, как правило, очень шумные.
Пошаговый процесс сверления отверстий в бетоне
Шаг 1.
Чтобы просверлить отверстие в бетонной стене, вам понадобится дрель. Это должен быть либо перфоратор, либо перфоратор. Стандартная дрель может сработать, а сверления/вращения может быть недостаточно для разрушения бетона.
Перфораторы отлично работают, потому что они долбят бетон. Его вращательное действие может пробить бетон. Это двойное действие позволяет быстрее сверлить с минимальными усилиями.
Что еще более важно, полученное отверстие хорошее. Это отличается от других сверл, которые делают отверстия недостаточно глубокими или неправильными.
Учитывая важность ударной дрели, вот на что следует обратить внимание, чтобы выбрать правильный инструмент:
- Ограничитель глубины
- Регулировка скорости вращения
- Хорошая рукоятка и сцепление
Вам нужны надежные сверла, чтобы существенно повлиять на качество получаемого отверстия.
Специалисты рекомендуют сверло по каменной кладке. Бита по каменной кладке специально разработана для грубых работ. Бита изготовлена из нержавеющей стали с наконечником из карбида вольфрама, что обеспечивает еще более прочную режущую кромку.
При соединении с дрелью закаленная головка постоянно ударяется о бетонную поверхность, разрушая ее.
Канавки сверла помогут вытолкнуть каменную пыль из отверстия. Это отличается от использования обычной дрели, когда приходится физически сдувать или выталкивать пыль.
Размер зависит от вашего проекта. Все, что имеет диаметр от 5 до 40 миллиметров и длину около 39 дюймов, хорошо справится с этой задачей.
Шаг 3: Определите, насколько большим должно быть отверстие
Насколько большим должно быть отверстие? И насколько глубоко вы хотите, чтобы это было? Это также будет зависеть от вашего проекта.
Домовладельцу, который хочет повесить на стену несколько художественных портретов, не нужны слишком большие отверстия. Отверстия также не должны быть очень глубокими. Если портрет поставляется с дюбелями, проверьте длину дюбелей, поместив сверло рядом с дюбелем, и измерьте длину.
Некоторые машины имеют настройку глубины или панель управления глубиной, с помощью которой вы можете соответствующим образом установить необходимую глубину.
Если на вашей машине нет контроля глубины, просто отметьте необходимую глубину карандашом или малярным скотчем. Затем вставьте сверло в патрон и затяните.
Шаг 4: Собственно сверление
Начните с отметки на стене места, где вы хотите сверлить. Вы можете использовать маркер, чтобы отметить видимую точку или знак «X» на месте.
Можно также использовать старый винт, чтобы сделать вмятину на месте. Отвертка также может помочь вам отколоть немного бетона, чтобы указать точку сверла при начале процесса сверления.
Сделав это, поместите головку сверла на место и начните сверлить. Эмпирическое правило заключается в том, чтобы начать медленно и поддерживать правильное давление. Вы всегда можете увеличить скорость позже. Давление должно быть достаточно сильным, чтобы избежать скольжения и при этом позволить сверлу свободно вращаться.
Как только отверстие начнет принимать форму, вы можете увеличить скорость вращения и даже усилить давление. Поскольку это конкретно, не ожидайте, что это будет сделано в течение нескольких секунд. Это займет время, в зависимости от мощности вашей дрели и качества сверла по каменной кладке. Как только вы достигнете необходимой глубины, остановите машину.
Знайте, как устранять неполадки
Иногда проекты бурения проходят не так гладко, как ожидалось. По пути вы можете столкнуться с лучом, через который будет трудно пройти.
В этом случае вставьте каменный гвоздь в отверстие и забейте молотком. Это может помочь разрушить бетон, что сделает процесс бурения более плавным.
Если вы сможете выполнить эти шаги, ожидайте легкого сверления. А чтобы повысить производительность, выберите высокоэффективные перфораторы и буры по камню от Megasaw.
Свяжитесь с нами сегодня, чтобы узнать больше.
Свяжитесь с нами сегодня или позвоните по телефону 1300 920 419 для получения дополнительной информации.
Компания Megasaw имеет более чем 20-летний опыт работы в сфере резки бетона. Мы предлагаем услуги по резке бетона и сверлению бетона в Мельбурне и по всей Виктории. Мы занимаемся как жилыми, так и коммерческими проектами, и мы используем новейшие инструменты для высококачественных строительных работ.
Темы, которые могут вам понравиться:
Защитное снаряжение для резчиков и бурильщиков по бетону
Как предотвратить несчастные случаи на рабочем месте
Основы сверления бетона и обзор
Наиболее распространенные опасности при сверлении бетона и способы их решения
0
Каждый мастер-сделай сам сталкивается с неизбежной проблемой прокладки электрического провода через кирпичную стену или бетон. Это может быть как строящийся дом, так и уже существующий. В зависимости от того, сможете ли вы сделать это правильно, будет определяться ваш уровень мастерства.
Одной из самых больших проблем, с которой вы, скорее всего, столкнетесь при работе над своим проектом, является соблюдение Кодекса. Конечно, вы можете проложить провод куда угодно, но вопрос в том, позволяет ли это код или нет. Возникает вопрос, можно ли прокладывать электрический провод через шлакоблоки? Если да, то как вы можете это сделать?
Вы должны быть в порядке при прокладке провода через шлакоблок, если это провод подземного фидера (UF). При любых обстоятельствах следует избегать использования неметаллических (NM) проводов, таких как Romex. Если вы проводите электропроводку в новостройке, вам не придется ломать стену — просто просверлите ее. Однако, если вы планируете провести электрический провод через засыпанный шлакоблок, вас ждут трудные времена.
1 Прокладка электрического провода через шлакоблоки
2 Как провести провода через шлакоблок
Прокладка электрического провода через шлакоблоки Одной из основных причин, по которой вам может понадобиться проложить электрический провод через шлакоблоки, является то, что все стены вашего дома, включая внутренние стены, сделаны из одного и того же материала. Допустим, вы хотите провести провод от холодильника через стены в одну из комнат. Лучше всего было бы запустить то же самое через чердак или подвал.
У вас есть еще один вариант: протянуть провод через стены. Возможно, вам придется просверлить отверстия или даже немного разбить его, чтобы проложить провод и снова оштукатурить стену. Тем не менее, у вас может быть другой вариант — проложить провод через шлакоблоки. Лучшее время для этого — когда ваш подрядчик укладывает эти блоки.
Проблема в том, что если вы пропускаете провода BX 12-го или 14-го калибра через шлакоблок, это противоречит Кодексу, независимо от того, провод это NM или UF. Вместо этого Код рекомендует сначала пропустить через блок рукав, который будет действовать как канал. Эта втулка может быть как EMT, так и PVC. Избегайте металлических кабелепроводов, так как они подвержены эрозии и, следовательно, могут привести к появлению отверстий, ведущих к вашим проводам.
При прокладке этих трубопроводов через шлакоблоки важно помнить, что ни в коем случае нельзя сращивать провод, который вы собираетесь через него пропустить, а также не устанавливать распределительную коробку посередине, т. е. т иметь прямой доступ к нему.
Некоторые шлакоблоки являются блоками брандмауэра, и в этом случае вам нужно будет заделать отверстия огнестойким герметиком, если это возможно. В противном случае вы можете использовать любой тип герметика.
На наш взгляд, наилучшим способом действий было бы установить распределительную коробку только по бокам шлакоблока, т. е. в точке входа и выхода, , а затем провести прямой отрезок провода от коробки к коробке. Затем вы можете проложить провод оттуда в любом другом месте, даже если вы хотите проложить провода NM.
Пластиковые втулки на обоих концах также являются отличным способом защиты провода, если они размещены на обоих концах. Это защитит ваш провод от кабелепровода, если углы (или распределительные коробки) слишком сильно нагреются.
Как проложить провода через шлакоблоки Первое и самое важное, что необходимо сделать при прокладке электрического провода через шлакоблоки, это проверить, заполнены ли блоки или нет. Подрядчики или строители обычно не утруждают себя заполнением этих отверстий самостоятельно, если только здание или стена не должны быть чрезвычайно прочными, например, в качестве подпорной стены.
Однако мастера часто заполняют эти стены, делая невозможным прохождение проводов.
Вы можете либо спросить у строителя, засыпали ли они его, либо просто постучать по шлакоблоку, чтобы проверить его, однако последний способ требует большого опыта. Вы также можете просверлить отверстие в стене, чтобы проверить, заполнены ли блоки.
Вам понадобится;
- Сверло
- Пластиковый анкер
- Соединительные коробки (2)
- Труба
- Провод подачи
- Инструмент для зачистки проводов
- Изолента
- Долото
- Молоток
В зависимости от сложности вашей задачи вам могут понадобиться дополнительные инструменты. Например, если отверстие (или выход) ваших отверстий в шлакоблоке покрыто плиткой, чтобы убедиться, что вы аккуратно обнажаете все это, вам понадобится угловая шлифовальная машина, чтобы разрезать эти плитки.
Для подачи проволоки,
- Начните с просверливания отверстия там, где вы знаете, что отверстие в шлакоблоке . Опять же, попросите вашего подрядчика или строителя для более надежной оценки. В США нередко покрывают шлакоблок куском дерева или непосредственно гипсокартоном, что делает этот процесс методом проб и ошибок. В Великобритании в большинстве случаев есть кирпичи с отверстиями, покрытые простым слоем краски или бетона. Вы можете измерить, где будет отверстие, и начать сверлить там.
- Сверлите, пока не дойдете до полой части шлакоблока или кирпича . Отметьте, насколько глубоко вошло сверло, а затем вытащите его.
- Возьмите молоток и долото и осторожно начните отламывать лишний материал .
С другой стороны, вы также можете просверлить больше отверстий или использовать более крупную фрезу, чтобы открыть вход достаточно, чтобы в конечном итоге протолкнуть трубу. Следите за тем, сколько вы хотите вставить и сколько уже вставлено.
- Теперь установите первую распределительную коробку рядом с точкой входа .
- Просверлите отверстие, аналогичное первому, в конце, а затем расширите его так же, как вы сделали с другой стороны . Здесь вы можете расширить его ровно настолько, чтобы вы могли поймать и потянуть провод.
- Установите вторую распределительную коробку рядом с точкой выхода .
- Вставьте провод UF с одного конца, убедившись, что он находится в кабелепроводе, когда вы проталкиваете его . Нажимайте на него, пока он не выйдет с другого конца или пока он не коснется его.
- С помощью плоскогубцев или даже пинцета вытяните провод с другого конца .
Срастите и зачистите провод, чтобы установить его в распределительную коробку.
- Подсоедините провода и на другом конце к распределительной коробке и отрежьте излишки с обеих сторон .
- Теперь прикрепите провод NM с обоих концов и вуаля! Вы сделали!
Осталось заклеить обе стороны. Теперь, когда внутри него есть провод, и поскольку в проводе фидера нет стыка, не стесняйтесь заделывать его бетоном, если хотите. Однако, на наш взгляд, гораздо безопаснее использовать герметик или даже силиконовый герметик.
Это связано с тем, что бетон может упасть и повредить проволоку в процессе сушки, если только вы не профессионал и не уверены в своих силах. При прокладке электрического провода через шлакоблоки многое может пойти не так довольно быстро, поэтому всегда будьте бдительны и внимательны.
Установка розетки в бетонную стену
Правильная установка розетки в бетонную стену производится в несколько этапов, самый сложный из которых – вырезание в стене отверстия, куда будет крепиться устройство. Если у вас есть необходимые инструменты, опыт или хотя бы большое желание сделать все своими руками, то эта задача будет вполне по силам любому домашнему умельцу.
Содержание
- Какие инструменты необходимо подготовить
- Зачем делать разметку
- Сверление отверстий
- Установка розетки
- Подключение проводки
- Завершение монтажа
Какие инструменты необходимо подготовить
Перед установкой розетки следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:
- Карандаш, маркер, тлеющие угольки или что-то еще, чем можно рисовать на стене.
- Правитель. На один прибор подойдет даже обычная школьная, а если устанавливается блок розеток, то желателен большой.
- Уровень — пузырьковый или лазерный. На начальном этапе он будет полезен только при установке планки розеток.
- Сверло с насадкой для крепления по бетону. Если насадки нет, то подойдет сверло по бетону.
Некоторые режут стену болгаркой. Если стена будет особенно прочной, то не будет мешать вода, которая охладит венец.
- Долото и молоток — необходимы для точной подгонки стенок отверстия.
- Розетка — обеспечивает жесткое крепление устройства к стене.
- Шпаклевка — гипсовый, алебастровый или цементный раствор.
- Шпатель, который можно поместить в розетку.
- Индикатор напряжения — по большому счету мог бы быть полезен в начале, но без него на данном этапе не обойтись.
- Дополнительные провода необходимы, если установлено несколько точек.
- Нож может быть самым маленьким.
- Плоскогубцы — желательно с кусачками.
- Розетка — ради нее все и затевается.
- Отвертка — чаще всего крестовая, но в некоторых случаях пригодится и шлицевая отвертка — все зависит от болтов, которые нужно затянуть.
Подразумевается, что перед установкой розетки в стену к этому месту уже проведены провода и известно, какая из них фаза, а где ноль с заземлением. Если нет, то придется планировать масштабные работы по пробивке в стене канавок (пазов) под электропроводку. Для этого придется арендовать штроборез, приготовиться просверлить их дрелью и перфоратором или вырезать болгаркой.
Опыт пробивки штроб в бетоне молотком и зубилом гарантированно будет лишним — владение такими знаниями никогда не компенсирует потраченное на их приобретение время.
Зачем делать разметку
Если установить одну единственную розетку в бетонную стену, то по большому счету маркировка не нужна. Нет большой разницы, если он расположен плюс или минус сантиметр. Другое дело, если рядом есть другие розетки и у владельца помещения «перфекционистский вид». У некоторых людей это заложено природой, и если что-то выбивается из общей картины, то это будет вызывать раздражение.
В итоге лучше потратить лишние несколько минут на расчет и нанесение на стену места будущей розетки. В обязательном порядке это необходимо сделать при установке блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, хотя если пол в помещении криволинейный, то придется подумать, как сделать разметку – на уровне или параллельно поверхности пола.
Правильно выполненный «чертеж» маркировки представляет собой горизонтальную линию, на которой отмечены центры отверстий под подрозетники. Чтобы увидеть, не соскочила ли заводная головка с отметки, маркировка должна быть чуть больше ее диаметра. Самый надежный способ рассчитать межосевое расстояние — сложить вместе крышки выпускных отверстий и измерить межосевое расстояние.
Сверление отверстий
Это самая пыльная и тяжелая работа, хотя все зависит от прочности бетона.
- Если для сверления гнезда используется коронка, то в первую очередь сверлится отверстие в центре разметки для его центральной оси, после чего используется сама коронка.
- Эта часть работы займет немного больше времени, если у вас есть только дрель с обычной дрелью по бетону. В этом случае вам придется просверлить отверстия по окружности будущего гнезда, а затем перфоратором или зубилом выбить внутреннюю часть.
- Если периметр отверстия под раструб не круглый, а квадратный, то в этом нет нарушения — он все равно будет замазан цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего раструба сделать в стене болгаркой пропилы, удалить внутреннюю часть и подправить перфоратором или зубилом остальное.
- В особо сложных случаях можно комбинировать эти способы — сначала просверлить отверстия дрелью, а потом обработать их коронкой или болгаркой.
Результатом работы должно стать отверстие, в которое немного «проваливается» за поверхность стены подрозетник, который будет устанавливаться.
Если сверлится несколько отверстий, то между ними обязательно прорезать переходы — для проводов.
Установка розетки
По сути, здесь нужно просто вклинить розетки в стену, но сделать это так, чтобы установленное пластиковое стекло было на одном уровне с его поверхностью своей верхней частью.
Готовят цементный или гипсовый раствор и наносят шпателем на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим нужно не забыть завести в него провод) и выравнивается. При этом из стены будет выдавливаться некоторое количество раствора – его желательно удалить не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять получившийся шов шпателем и дождаться полного застывания смеси – в зависимости от используемого материала на это уйдет от получаса до суток.
Подробнее о монтаже подрозетника смотрите в этом видео:
Соединение проводки
Самая важная часть всей работы – подключить всего два-три провода (в зависимости от наличия заземления), но сделать это без ошибок.
Первым делом индикаторной отверткой убедитесь, что проводка обесточена. Потратив минуту или две на размыкание автоматического выключателя и проверку наличия напряжения, вы сделаете свою работу намного комфортнее и безопаснее.
Зачистка проводов. С концов жил необходимо снять 1,5-2 см изоляции. Далее оголенный кусок сгибается в кольцо, а если он многожильный, то его еще можно разделить надвое, чтобы концы проводов приняли форму буквы «V».
Для увеличения площади контакта провода с клеммой жилу необходимо слегка расплющить пассатижами.
Соединительные провода. Розетка имеет только две токоведущие клеммы и третью для заземления. Все они зажаты болтиками и провода вставлять просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт массы (он «висит» на пластине «усами», торчащими вперед), синий на ноль и остается на фазу (может быть любой другой цвет). Заземление необходимо подключить к предназначенному для него контакту, а фазу с нулем к остальным — в любом порядке.
Блок розеток, соединенных петлей или звездой . В первом случае провода от предыдущей приходят к контактам одной розетки и сразу идут к следующей. Во втором провода от каждой розетки идут в общую «точку сбора» и там соединяются — фаза с фазой, ноль с нулем. Следует иметь в виду, что ПУЭ запрещают подключение заземления петлей – так можно соединить фазу и ноль, а «земля» должна вестись звездой.
Конец установки
Когда проводка надежно «сядет» в контакты, внутреннюю часть розетки можно вставить в розетку. Для этого согнуть провода так, чтобы они были параллельны задней стенке и протолкнуть все внутрь.
Внутренняя часть фиксируется в гнезде распорными ушками — чтобы они разошлись, затяните болты крепления, которые всегда находятся в передней части. При повороте болта по часовой стрелке лапка отходит в сторону, а наоборот — просто висит вдоль корпуса. Иногда лапки мешают вставлять гнездо в гнездо, раскрываясь раньше времени, поэтому их либо привязывают к телу ниткой, либо стягивают канцелярской резинкой.
