Как переделать аккумуляторный шуруповерт в сетевой в домашних условиях

Содержание

  • 1 Как переделать аккумуляторный шуруповет в сетевой
    • 1.1 Использование зарядного устройства для шуруповерта
    • 1.2 Использование блока питания от системного блока ПК
  • 2 Видео

Шуруповерты с автономным питанием от аккумуляторной батареи с напряжением 12В – очень востребованный инструмент на производственных линиях и на бытовом уровне. Его достоинством считается непривязанность к розеточной сети, работы по сверлению и креплению саморезов проводить очень удобно. Как недостаток можно отметить большую стоимость аккумуляторных батарей и относительно небольшой срок их службы – от 3-5 лет, при интенсивной работе может быть еще меньше. Поэтому многие задумываются, как сделать блок питания для шуруповерта своими руками. При покупке и замене батарей финансовые затраты могут быть от 50 до 80% от первоначальной стоимости нового шуруповерта. Учитывая свои финансовые возможности и потребности, многие потребители ищут более экономичный способ для продолжения эксплуатации старых шуруповертов. Один из таких способов – переделать его схему питания для розеточной сети с напряжением 220В.

Общий вид аккумуляторного шуруповерта

Как переделать аккумуляторный шуруповет в сетевой

Рассмотрим два наиболее доступных способа, как переделать шуруповерт с питанием 12В постоянного тока своими руками быстро и с минимальными финансовыми затратами:

  • Использовать родное зарядное устройство шуруповерта;
  • Использовать блок питания для шуруповерта от системного блока ПК.

Есть и другие способы переделки, но они требуют больше практических навыков и знаний в электротехнике, эти доступны даже дилетантам.

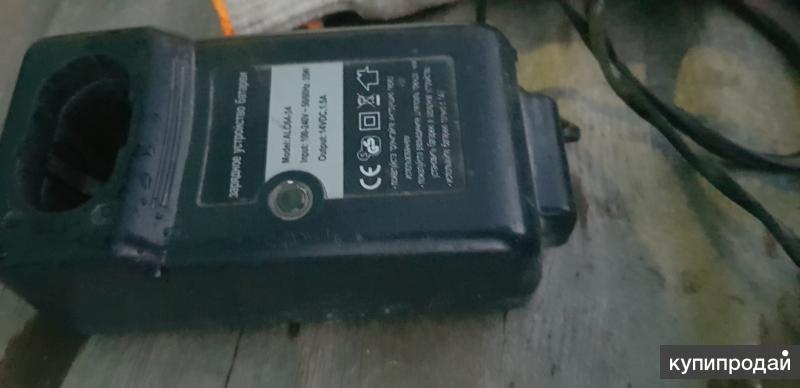

Использование зарядного устройства для шуруповерта

Это самый простой и не требующий финансовых затрат способ, если не считать затрат на электроэнергию и припой при пайке контактов.

Последовательность действий:

  • Откручиваются винты крепления корпуса зарядного устройства, снимается верхняя крышка;
  • К выходным контактам зарядного устройства припаиваются токопроводящие жилы шнура питания. Провода должны быть гибкие, многожильные, сечением не менее 2.5-4 мм2, чтобы выдержать токовые нагрузки в процессе эксплуатации, длина шнура – 3-4 м;

Подключения шнура питания к выходу зарядного устройства

  • Можно припаять провода к выходящим клеммам зарядного устройства, к которым подключаются контакты аккумуляторного блока при установке его на зарядку. Этот способ имеет определенные сложности – клеммы сделаны из латунного сплава, и медные провода обычным припоем к ним не припаиваются;
  • Требуется зачистить место пайки надфилем или наждачной бумагой до появления металла желтоватого цвета;
  • Хорошо прогреть клемму, паяльником на 40-60 Вт, смазать специальной пастой (в магазинах радиодеталей продаются припои для пайки цветных металлов), тогда оловянный припой надежно сцепится с латунью;

Припой для латуни

  • После того, как места пайки будут готовы, к ним можно припаять медные луженые концы проводов, с красной изоляцией на +, с синей или черной – на минус;

Всей этой процедуры можно избежать, если выпаять из платы клеммы и на их место к плате припаять провода. Вывести шнур питания с выхода зарядного устройства можно через отверстия в корпусе, где размещались контакты для зарядки, или проделать дополнительное отверстие, соизмеримое с диаметром шнура питания.

Некоторых смущает третий контакт на выходе зарядного устройства, использовать надо только два: «+12В» и «-12В». Полярности контактов указываются на корпусе или на плате, для надежности можно включить зарядное устройство в розетку и мультиметром проверить наличие на выходе напряжения 12 В постоянного тока и полярность контактов. Оставшийся контакт – для датчика автоматического управления, отключения и подключения зарядки, при достижении полного уровня зарядки аккумулятора датчик отключает зарядное устройство. В нашем случае эта функция не нужна, клемму можно оставить или откусить от платы. Если вы собираетесь данное зарядное устройство еще использовать по прямому назначению, то снимать клеммы не надо, провода припаивайте с нижней стороны платы к токопроводящим дорожкам.

  • После припаивания проводов шнур выводится наружу, и корпус зарядного устройства закрывается. Противоположный конец шнура зачищается, медные проводники лудятся припоем.

Следующий этап работы – это подготовка входных контактов питания на самом шуруповерте:

  • Снимаем аккумуляторный контейнер с ручки шуруповерта;
  • Открываем его и извлекаем гальванические банки аккумулятора;

Удаление гальванических банок с аккумуляторного отсека

  • В корпусе аккумуляторного контейнера просверливаем отверстие для шнура питания;
  • Концы провода, приходящего с выхода зарядного устройства, припаиваем к контактам в аккумуляторном контейнере с внутренней стороны, соблюдая полярности;
  • Клеммы на контейнере тоже из латунного сплава, поэтому при необходимости зачищайте и используйте припой для пайки латуни;
  • Закрепите провод внутри контейнера к стенке корпуса, чтобы он не отрывался при натяжке. Это можно сделать гибкой пластиной из пластика, двумя винтами прикрутив ее к корпусу внутри отсека. Под пластиной проложить шнур питания, таким образом он будет надежно прижат с внутренней стороны;

Важно! Не используйте для крепления провода в зарядном устройстве и на шуруповерте металлические пластины в качестве хомутов или используйте между проводом и пластиной диэлектрическую прокладку (пластиковую, резиновую, картонную или другого изоляционного материала). В противном случае металлическая пластина может передавить шнур и прорезать изоляционный слой, что приведет к короткому замыканию.

  • Аккумуляторный контейнер закрывается и устанавливается в ручку шуруповерта;
  • Зарядное устройство включается в розетку, если все сделано правильно шуруповерт будет функционировать.

Надо отметить, что если полярности перепутаны, катастрофы не свершится, патрон шуруповерта будет вращаться против часовой стрелки, в сторону выкручивания. Но на каждом изделии есть реверсный переключатель, поэтому, чтобы не перепаивать контакты, достаточно переключить вращение в другую сторону. Соблюдать полярности рекомендуют для того, чтобы не вводить в заблуждение пользователей, и вращение осуществлялось в ту сторону, в которую показывают стрелки возле переключателя.

Использование блока питания от системного блока ПК

Такой способ применяют в том случае, если нет родного зарядного устройства шуруповерта, или оно неисправно и восстановлению не подлежит.

Рассматривается импульсный блок питания LC 300-ATX P4, на выходе которого три вида напряжения постоянного тока: +3.3В; +5В и +12В. 12 вольтовая линия выдерживает нагрузки до 15А, это мощность до 180Вт. Это не меньше, чем выдают аккумуляторные батареи, но, как показывает практика, вполне достаточно, чтобы закручивать саморезы в плотные породы дерева.

Блок питания LC 300-ATX P4

Последовательность операций при переделке:

  • Снимается со старого системного блока ПК блок питания, для этого надо отсоединить все шины с разъемами, идущие от него к другим платам, откручивается его корпус;

Системный блок

  • Вскрывается крышка металлического корпуса;
  • Откусываются разъемы с проводами на расстоянии 15-20 см от платы;

Важно! Не перекусывайте провода, идущие от платы к вентилятору, – не будет охлаждения, и БП быстро выйдет из строя.

  • На всех моделях бп этой серии цвета проводов распаиваются по стандартам, черный – корпус, желтые +12В, оранжевый + 3. 3В, красный +5В;
  • Зеленый провод включения блока питания заводим на корпус (черный провод) через выключатель;

Расключение проводов на плате LC 300-ATX P4

  • Надо отметить, что импульсный БП работает эффективно, когда все его выходы под нагрузкой, поэтому на выход +5В можно припаять лампочку, черный и красный провода, даже автомобильную на 12 В. Она не будет ярко светиться, этого и не требуется, главное, чтобы цепь была под нагрузкой. Аналогично поступаем с линией 3.3В – припаиваем на лампу в 5-10В оранжевый и черный провод. Одну из этих ламп можно вывести на лицевую панель как индикатор, что БП включен, и питание подано;

Вывод провода от БП к шуруповерту

  • На шуруповерт пускаем черный провод к минусу в аккумуляторном отсеке и желтый подключаем к плюсу. Удаление гальванических банок из аккумуляторного отсека и пайка проводов осуществляются по методике, описанной ранее;

Ввод линии 12В на аккумуляторный отсек

  • Оставшиеся лишние провода можно откусить или для надежности пустить параллельно в одной линии;
  • После подключения всех проводов включаем блок питания в сеть, если все сделано правильно, шуруповерт будет работать.

Надо отметить, что есть и другие способы собрать блоки питания на трансформаторе, выдающие полную мощность в 300-400Вт. В нашем случае рассматривались варианты, не требующие капиталовложений и больших знаний. В других случаях, когда делается блок питания для шуруповерта 18В своими руками, блок питания для шуруповерта 12В от ПК не подойдет. Можно определенными доработками повысить напряжение до 18 вольт, но это требует детального рассмотрения в отдельной статье, потребуются другие варианты, знания электротехники и практические навыки.

Видео

Как сделать блок питания из энергосберегающих ламп

Оцените статью:

Как своими руками переделать блок питания шуруповёрта 12 и 18 вольт на работу от сети

Незаменимым помощником в работе является шуруповёрт. Применение его эффективно не только в домашнем хозяйстве, но и в профессиональной деятельности. В настоящее время трудно представить проведение ремонтных и отделочных работ без этого универсального электроинструмента. Шуруповёрт может работать в любом месте, независимо от наличия питающей электрической сети. Но аккумуляторная батарея (АКБ) электроинструментов имеет свойство разряжаться, а количество циклов заряда ограничено. В среднем аккумулятор живёт около трёх лет, а потом приходится его менять, поэтому народные умельцы стали переделывать питание на сетевой вариант.

  • Нужна ли переделка шуруповёрта
  • Мобильность устройства
  • Варианты изготовления блока питания
    • Используем зарядку от ноутбука
    • Основа — блок питания от компьютера
    • Питание из зарядного устройства автомобиля
  • Сетевой блок, встроенный в АКБ
  • Автономное питание шуруповёрта

Нужна ли переделка шуруповёрта

Когда аккумуляторная батарея перестаёт держать заряд, незаменимый механический помощник превращается в бесполезный инструмент. Купить другую батарею невыгодно, ведь стоимость аккумулятора порой может достигать до 50% цены нового инструмента. Поэтому каждый рачительный хозяин начинает задумываться над вопросом переделки шуруповёрта на питание от сети.

Можно попробовать восстановить характеристики батареи, но это будет временное решение. Всё равно в дальнейшем устройство будет быстро разряжаться. Переделка на питание шуруповёрта от сети 220 В своими руками является оптимальным вариантом восстановления работоспособности оборудования. Что даёт такое решение:

  • устройство может полноценно работать дальше;
  • нет необходимости использовать требующие заряда батареи;
  • крутящий момент оборудования не зависит от состояния заряда аккумулятора.

Недостатком можно назвать только зависимость от длины сетевого шнура и наличия источника электрического питания.

Мобильность устройства

При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.

Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:

  1. Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
  2. Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.

Каждый из способов находит сторонников, так как обладает определённым набором характеристик.

Варианты изготовления блока питания

Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.

Используем зарядку от ноутбука

Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).

Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:

  1. Берём зарядное устройство от ноутбука.
  2. Отрезаем выходной разъём, оголяем и производим лужение концов проводов.
  3. Зачищенные провода припаиваем к входным проводам батареи.
  4. Изолируем места пайки, чтобы избежать короткого замыкания.
  5. Делаем в корпусе отверстие, чтобы не пережать провод, и производим сборку конструкции.

Основа — блок питания от компьютера

Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей. Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А.

Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.

Порядок проведения переустройства блока:

  1. Снимаем крышку корпуса Б. П. Внутри увидим плату с множеством проводов, идущих к разъёмам, а также вентилятор.
  2. Следующим шагом необходимо отключить защиту от включения. Находим на квадратном большом разъёме зелёный провод.
  3. Соединяем этот провод с чёрным из этого же разъёма. Можно сделать перемычку из другого кусочка провода, а можно просто его коротко обрезать и оставить в корпусе.

Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:

  1. Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
  2. Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.
  3. Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
  4. Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.

Если появилось желание облагородить вашу конструкцию, т. е. спрятать её в другой корпус, просверлите отверстия для притока воздуха, чтобы исключить перегрев БП.

Питание из зарядного устройства автомобиля

Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.

Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.

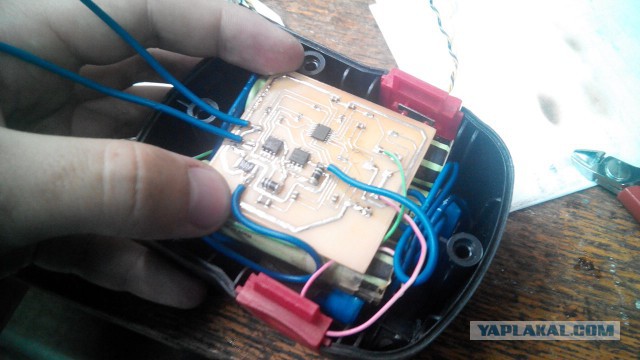

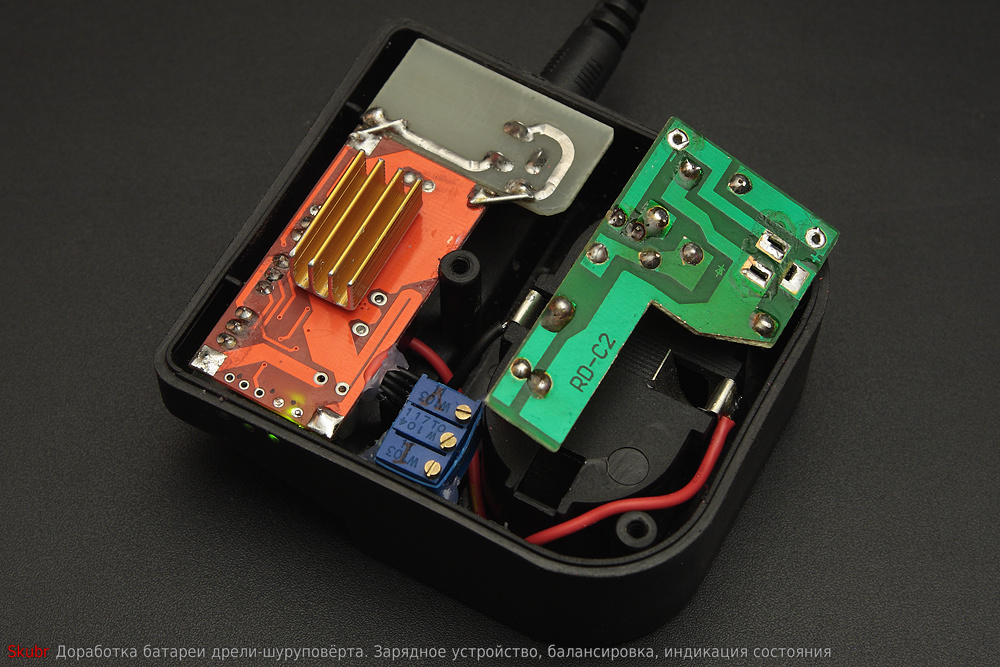

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Если вы обладаете знаниями в области радиотехники и умеете работать с паяльником, то можно сделать такое устройство самостоятельно. С принципиальными электрическими схемами питающих устройств можно ознакомиться на многих сайтах интернета. И, конечно, вы сами можете решить задачу компоновки устройства согласно вашим пожеланиям.

Автономное питание шуруповёрта

Работы ручным инструментом можно производить и в здании, где нет электричества. В таких случаях устройство подключается к аккумулятору автомобиля или к любому другому устройству питания, подходящему по параметрам для работы шуруповёрта.

Для подключения автомобильного аккумулятора необходимо взять провода с зажимами «крокодил», оголить один конец и припаять напрямую к контактам электродвигателя инструмента. Второй конец зажимом прикрепляется на клеммы аккумулятора с соблюдением полярности.

Принцип подключения переносного аккумулятора аналогичен автомобильному устройству. Только на концы проводов устанавливаются медные зажимные клеммы, подходящие для крепления.

Электрический инструмент служит намного дольше аккумуляторного. Поэтому не стоит выбрасывать шуруповёрт, если элементы питания отработали свой ресурс. Хозяйственный мужчина сможет переоборудовать свой электроинструмент на питание от сети, тем самым продлив его жизнь.

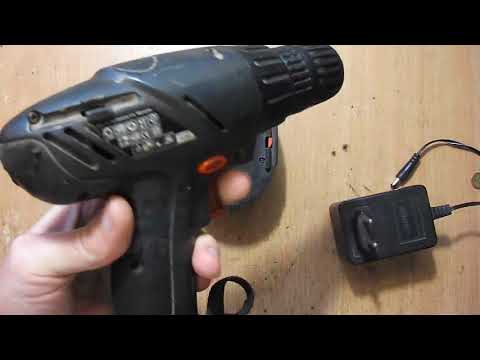

Подключаем шуруповерт напрямую к зарядке своими руками

Шуруповерт удобен своей вездесущностью — независимость от ограничивающих проводов дает возможность пробираться в труднодосягаемые участки. Набор из двух модулей питания позволяет подпитывать один из них во время работы с другим. Однако каждый аккумуляторный блок имеет конечное количество периодов зарядки/разрядки, выходя из строя после их израсходования. В инструментах недорогой стоимости блоки ломаются быстрее, и пользователь получает гаджет с исправным мотором, но без питания. Тогда и возникает дилемма «можно ли подключить шуруповерт напрямую к зарядке».

Подпитывать такой шуруповерт можно подключением его к сети через узел питания, ведь его мотор работает при 220 вольтах.

Как подключить к зарядной станции

Прежде, чем решать вопрос «можно ли заряжать аккумулятор шуруповерта зарядным устройством», нужно помнить, что зарядный блок шуруповерта подает невысокое напряжение, при большой протяженности провода напряжение теряется, поэтому рациональным будет подключение через метровый шнур с сечением 2.5 мм2 и более.

Этапы процедуры

  1. К контактам зарядного узла шуруповерта крепятся провода. Испорченные питательные элементы изымаются из гнезда.
  2. В корпусе проделывается паз, сквозь него пропускается кабель. Место входа предлагается уплотнить эластичным материалом, чтобы не было люфта и провод надежно держался на месте.
  3. Поскольку гнездо после удаления негодных элементов потеряло в тяжести, рекомендуется восстановить баланс вкладкой в освободившееся пространство какого-либо груза, иначе кисть при работе будет сильно уставать, со временем вредя здоровью суставов, связок.
  4. Кабель и прикрепленные ранее провода соединяются воедино, корпус собирается.

Другие способы подачи питания

Блок внутри

Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта — установка блока питания в опустошенный корпус узла питания инструмента.

Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара.

Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.

Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века — они имеют большие объемы при малом КПД.

Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.

Советы:

  • Провода можно удлинять для удобства.
  • Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
  • Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.

Своими силами

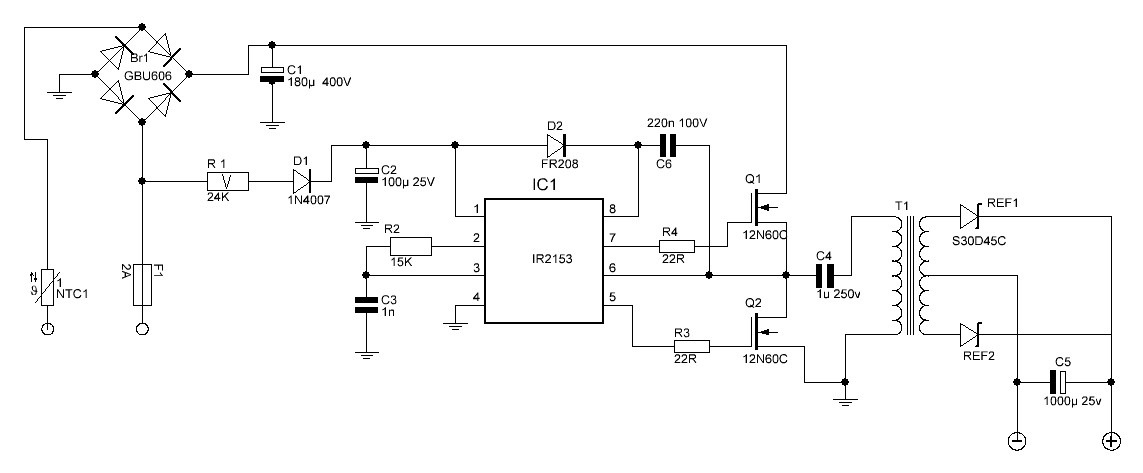

Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т.к. сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания. Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.

Совет: схема может потребовать дополнительной нагрузки, обеспечить ее может включение в систему лампочки на 15W, которая еще и обеспечит подсветку.

Компьютерный модуль тоже подойдет

Еще одно решение проблемы запитки шуруповерта — монтаж его к компьютерному блоку питания. Этот вариант применим к таким модулям, которые оснащены механическим рычажком включения. Позитивный аспект в том, что блок охлаждается кулером, защищается от преувеличений нагрузки встроенной спецсистемой.

Устраивается такая сборка только с применением модулей питания на 300-350 W и током 12 вольт, не менее 16 А. Для инструментов с напряжением более 14 вольт данный вариант запитки не действует.

Пользователь может пожелать упрятать неэстетичный блок в красивый корпус, тогда рекомендуется не забыть устроить в нем вентилирование.

Автомобильная зарядка

В поисках решения вопроса «можно ли подключить шуруповерт к зарядному устройству», можно остановиться на зарядке автомобильным АК-блоком. Применимы модули с регулируемыми вручную током, напряжением. Подключение абсолютно не сложное — достаточно соединить входные каналы мотора инструмента с контактами автомобильной зарядной установки.

Общие рекомендации

Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля. Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа.

При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.

Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка.

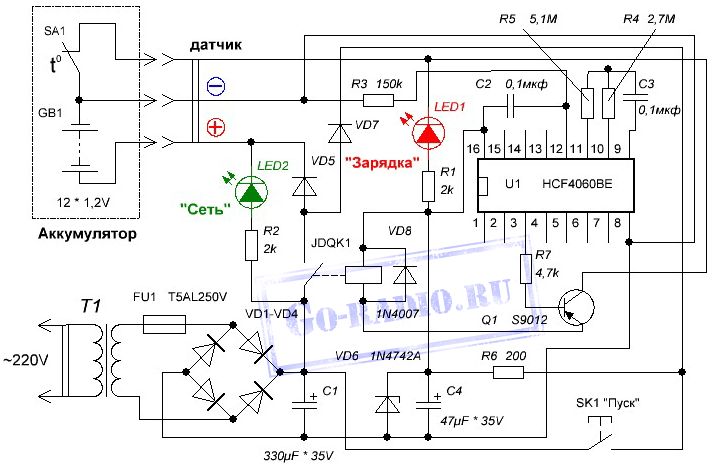

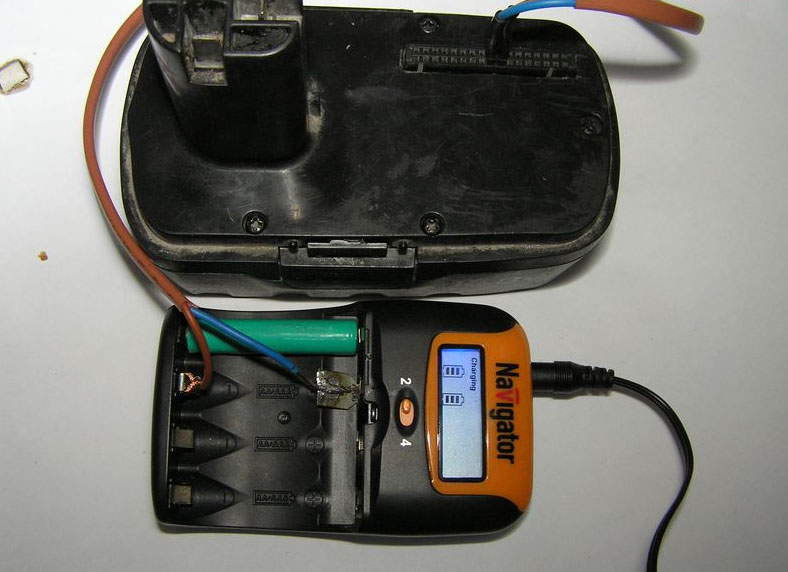

Зарядка аккумулятора шуруповерта без зарядного устройства

Отсутствие или полная поломка ЗУ шуруповерта стопорит все запланированные работы. Но, применив смекалку, некоторые доступные инструменты, возникший вопрос о т …

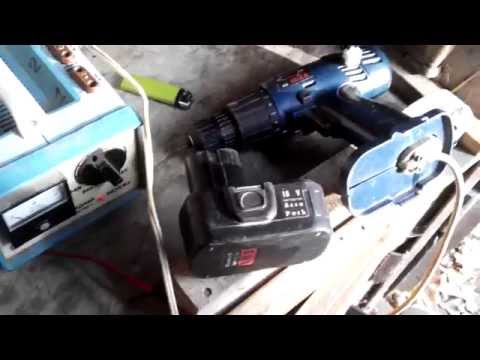

Зарядка шуруповерта автомобильной зарядкой

Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му…

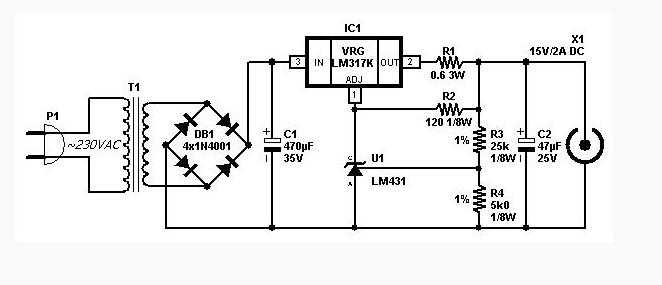

готовые варианты и схема самодельного трансформаторного БП

Шуруповерт на аккумуляторной батарее применяется в строительной сфере. Он зарекомендовал себя очень хорошо благодаря его главному преимуществу — мобильности. Износ аккумулятора — основная причина покупки нового устройства, хотя некоторые сдают в мастерскую. Радиолюбители нашли выход из этой ситуации и предлагают использовать подручные материалы. Одним из таких является блок питания для шуруповерта 18в своими руками.

Способы реанимации шуруповерта

Главным преимуществом шуруповерта можно назвать мобильность. Аккумулятора хватает на длительное время и к тому же можно приобрести еще один аккумулятор для этой модели, если объем работ велик и сроки поджимают. Несмотря на то, что АКБ используется в основном литий-ионная (очень качественный тип аккумулятора), есть вероятность выхода из строя цепи питания, а также и самого автономного источника.

Производится питание и подзарядка шуруповерта от сети 220В. На батарею идет напряжение порядка 14в или 20 В (все зависит от конкретной модели). Аккумулятор выдает напряжение питания 12 или 18 вольт соответственно.

Если изделием часто не пользоваться, то со временем батарея приходит в негодность, хотя литий-ионный аккумулятор защищен от перезаряда и полного разряда, нет смысла надеяться на эту защиту. Основными решениями вопроса являются:

  1. Заменить батарею на исправную (будет сделать достаточно сложно, хотя и возможно).
  2. Приобрести новый шуруповерт.
  3. Переделать шуруповерт с питанием от сети.

Очень просто переделать аккумуляторную модель в сетевую (шуруповерт от сети 220 вольт). Этот вариант обладает преимуществами, например:

  1. Исчезает необходимость постоянной подзарядки аккумулятора.
  2. Работа инструмента без перегрузок благодаря постоянному крутящему моменту.
  3. Можно сделать такую модель, которая будет и подзаряжать аккумулятор любого типа.
  4. Качество сборки (для блока питания будут использованы детали высокого качества, ведь пользователь делает это для своих целей. Не имеет смысла постоянно отвлекаться на ремонт электрической части — это лишнее ВРЕМЯ, а для некоторых — утрата части дохода).

При переделке шуруповерта на сетевой своими руками исчезнет его мобильность. Это можно исправить, переделав инструмент под аккумуляторную батарею любого типа и на любое питание.

Варианты переделывания

Существует несколько вариантов переделывания шуруповерта, и только пользователь решает для себя какой из них выбрать. Основные способы:

  1. Применить зарядник для ноутбука (подключить адаптер для ноутбука).
  2. Использовать компьютерный импульсный блок питания (далее БП) от персонального компьютера.
  3. Использовать автомобильный аккумулятор.
  4. Усовершенствовать БП для питания галогенных ламп.
  5. Собрать БП самостоятельно.

Пункты с 1 по 4 практически не требуют особого навыка и подойдут большинству людей. Суть их заключается в использовании уже готовых устройств, ведь практически все готовые БП защищены от короткого замыкания (КЗ), различного рода перегрузок и помех, а автомобильный аккумулятор является вообще идеальным источником питания.

Зарядка для ноутбука

Очень простой способ, требующий минимум знаний в области радиоэлектроники. Для изготовления блока питания для шуруповерта 12в своими руками подойдет любое зарядное устройство для ноутбука. Для переделывания необходимо выяснить напряжение питания шуруповерта и подобрать соответствующую зарядку. Необходимо произвести следующие действия:

  1. Разобрать аккумуляторный отсек и достать неисправную аккумуляторную батарею.
  2. На зарядке от ноута отрезать выходной разъем (не сетевой — входящий. Это очень важно).
  3. Зачистить провода.
  4. Включить зарядку (провода не должны соприкасаться) и проверить прибором постоянное напряжение (для этих целей подойдет любой вольтметр с напряжением измерений свыше 50 В или обыкновенный мультиметр).
  5. После произведения измерений параметров электропитания необходимо припаять провода, соблюдая полярность.
  6. Закрыть аккумуляторный отсек, поместив в него зарядное устройство, и вывести шнур питания.
  7. Включить в сеть и проверить работу инструмента.

При покупке зарядного устройства следует обратить внимание на его габариты, а лучше взять шуруповерт с собой, предварительно вытащив батарею и разобрав аккумуляторный отсек. При монтаже нужно соблюдать правила техники безопасности, чтобы избежать поражения электрическим током и предотвратить выход из строя зарядки для ноутбука.

Блок питания компьютера

Еще одним неплохим вариантом является использование блока питания от персонального компьютера и желательно форм-фактора АТ. Основные параметры БП: мощность 300..350 Вт, напряжение 12 В и ток величиной не менее 16 А. Этот вариант не подойдет для шуруповерта на 18 В. Основными преимуществами является наличие кнопки включения, защита от КЗ, перегрузок, а также система охлаждения, которой нет в заводской модели шуруповерта. Для реализации этой идеи необходимо выполнить следующие шаги:

  1. Раскрутить блок питания АТ.
  2. Защита от включения снимается путем замыкания зеленого провода с любым черным из этого разъема (при включении БП он не запустится, если не обойти защиту).
  3. На белых разъемах, которые вставляются в жесткий диск или другой накопитель, оставить желтый и черный провода, а все остальные нужно обрезать и заизолировать.
  4. Удлинить желтый и черный провода кабелем необходимой длины (желательно припаять, так как скрутки могут окисляться).
  5. Припаиваем желтый и черный провод, соблюдая полярность, к контактам аккумуляторного отсека и собираем его.
  6. Для БП можно использовать провод длиннее (сетевой шнур). Кроме того, нужно сделать кожух для БП компьютера в целях соблюдения техники безопасности при работе с электроприборами.

После всех проделанных шагов включаем БП в сеть и запускаем инструмент. Если все сделано верно, то он должен работать. Если вращение происходит в обратную сторону, необходимо разобрать аккумуляторный отсек и изменить полярность. При отсутствии питания следует удостовериться в наличии входного и выходного напряжений.

Автомобильный аккумулятор

Оптимальный способ источника электрической энергии, защищенный от случайных КЗ, напряжение стабилизированное и отсутствуют различные помехи. Существенными недостатками являются его габариты, масса и необходимость зарядки. Пример использования очень прост. Нужно всего-навсего запитать шуруповерт от клемм аккумулятора, использовав при этом кабель нужной длины, и предварительно выпаять старый аккумулятор.

К автомобильному аккумулятору необходимо приобрести зарядное устройство или сделать самодельное трансформаторное ЗУ. Кроме того, нужно защитить аккумулятор от попадания дождя и мусора. Для этого делается специальный корпус с выводами для зарядника и питанием для шуруповерта.

Самодельный БП

Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).

Простейшая схема

При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.

Схема 1 – Простой БП на 5 вольт.

Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику). После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения. После сборки произвести монтаж в корпусе.

При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз. В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов. При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:

  1. Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
  2. Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
  3. Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).

При КЗ происходит плавление металла. В результате этого возможны ожоги и металлизация кожи (вкрапление в нее частичек расплавленного металла). Кроме того, возможен преждевременный выход из строя самого инструмента и БП. При соблюдении мер предосторожности шуруповерт может прослужить очень долго.

Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт. Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети. Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.

  • Автор: admin
