Как нарисовать план дома в программе на компьютере или в режиме онлайн

Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

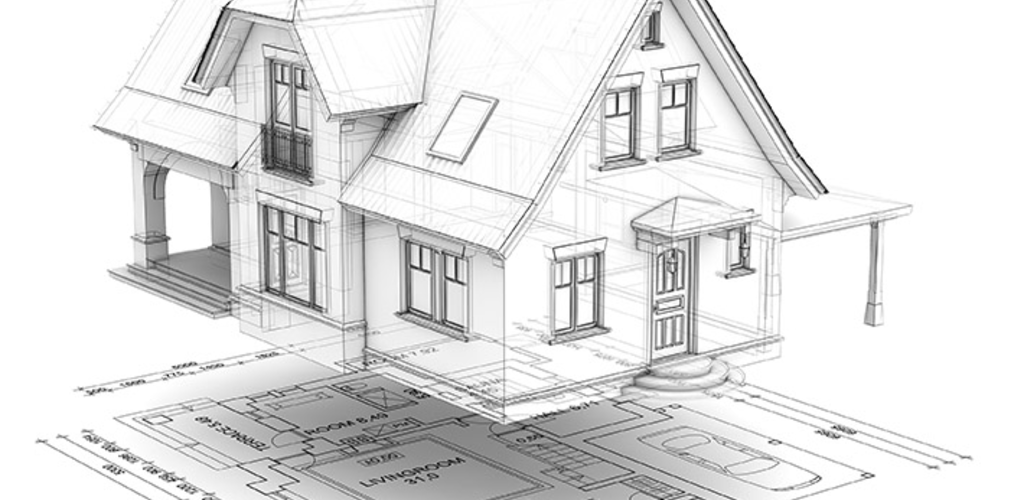

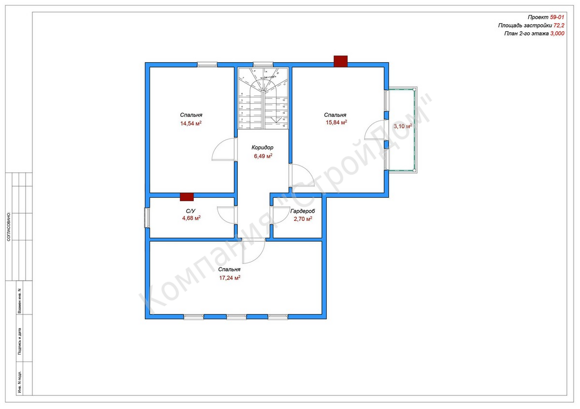

Так выглядит планировка и интерьер дома

Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

Вернуться к оглавлению

Содержание материала

• 1 Правила проектирования
• 2 Несколько популярных программ для проектирования
  • 2.1 Google SketchUp
  • 2.2 FloorPlan3D
  • 2.3 ArCon
  • 2.4 AutodeskAutoCad
• 3 Как самостоятельно нарисовать план дома

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

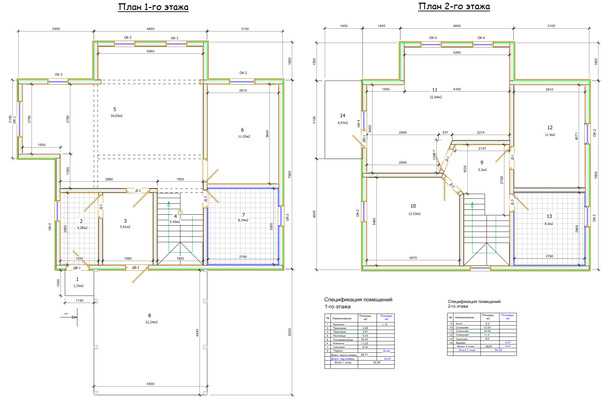

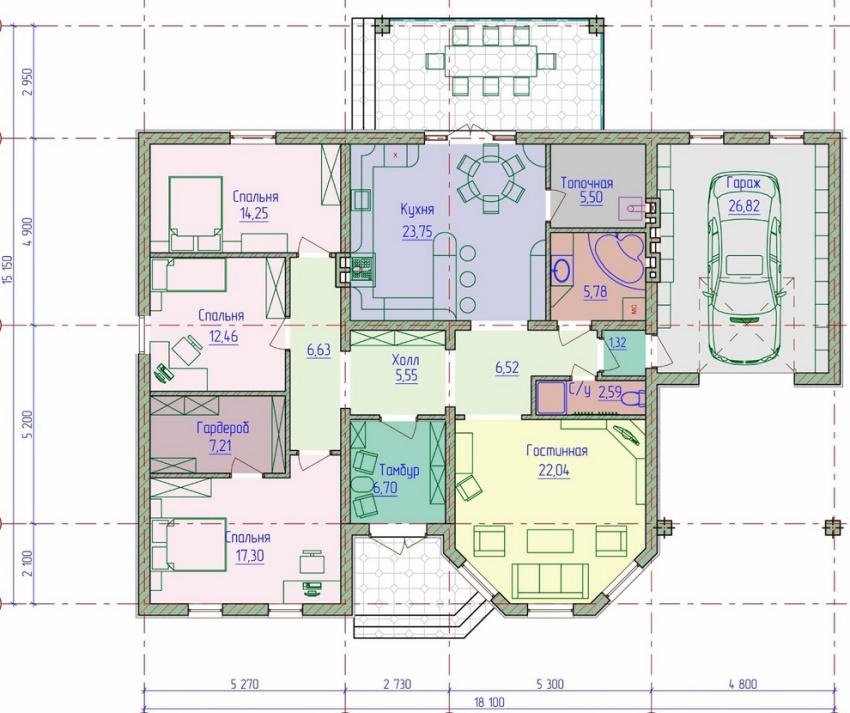

   Пример чертежа фасада дома и планировки

   Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

3. Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.
4. Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.
5. Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.

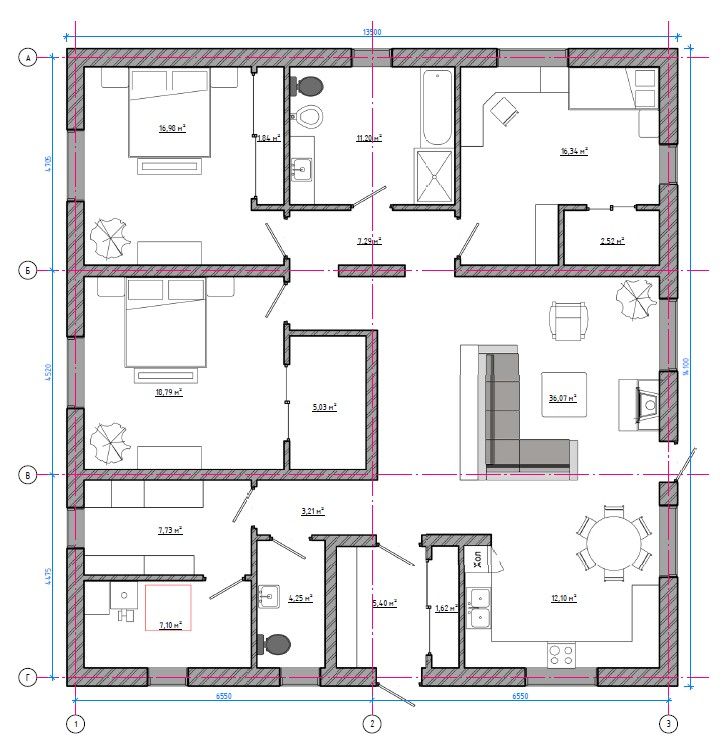

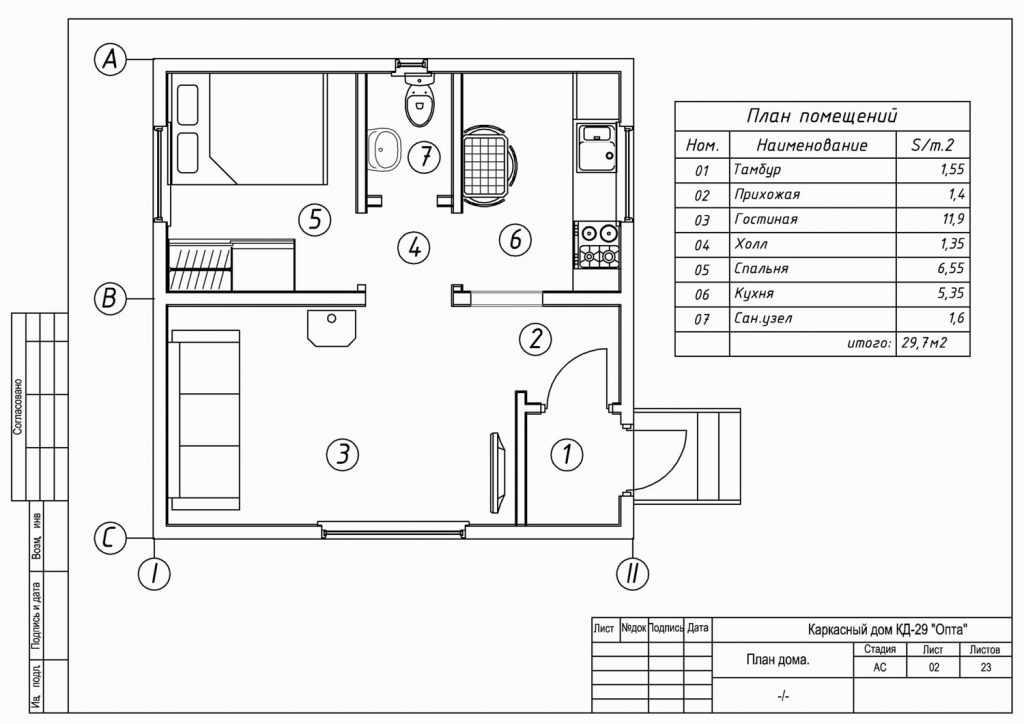

   Пример экспликационного номера помещений

На плане дома показываются:

• Лестничные проемы;
• Система вентиляции;
• Дверные номера;
• Высота пола;
• Номера окон.

На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

• Перегородок;
• Оконных проемов;
• Дверных ниш.

План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

• Первый — экспликационный номер;
• Второй — название помещения;
• Третий — площадь здания.

Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

Вернуться к оглавлению

Несколько популярных программ для проектирования

Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.

Google SketchUp

Эта программа позволит с легкостью спланировать любой дом по заданным параметрам. Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.

Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.

Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.

Процесс создания проекта и планировки коттеджа в программе Google SketchUp

Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.

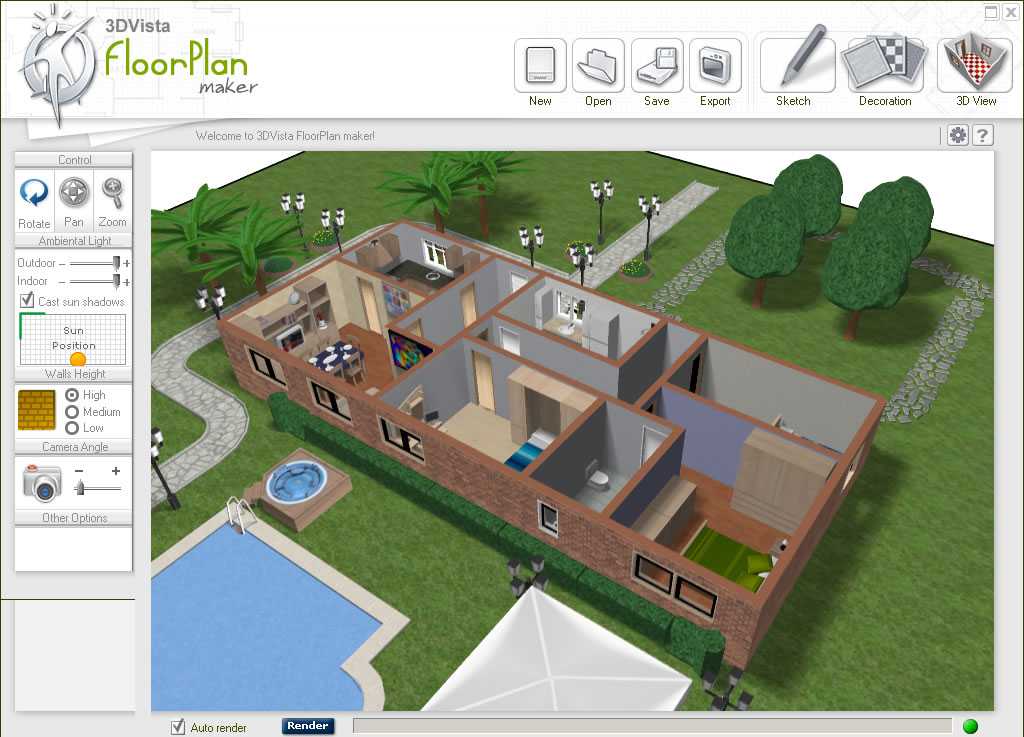

FloorPlan3D

При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.

Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.

С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:

• краски;
• обоев;
• шпаклевки.

Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения.

Этой программой может с успехом пользоваться простой любитель и профессионал со стажем. Дело в том, что ее отличает очень доступный и легкий интерфейс. Главными достоинствами этой программы считаются:

• Возможность проектирования домов любой этажности;
• Все вычисления нужных площадей происходят в автоматическом режиме;
• Абсолютная точность;
• Большой ассортимент строительных материалов, разнообразие текстуры;
• Проектирование ландшафтного дизайна;
• Добавление декоративных деталей;
• Современный дизайн комнат;
• Типовые библиотеки;
• Интерактивные советы.

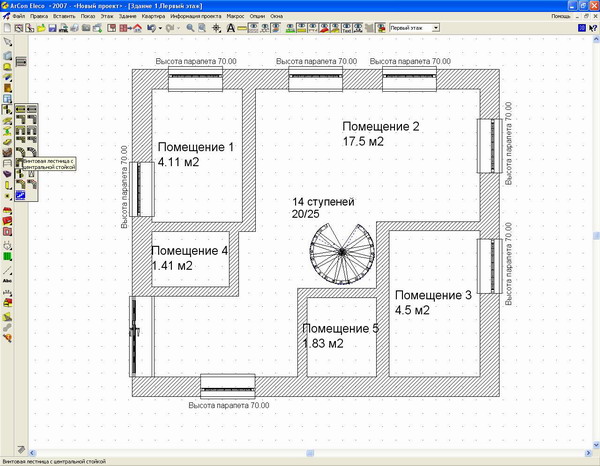

ArCon

При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:

• Нарисовать план дома;
• Показать его внутреннее строение;
• Определить дизайн интерьера;
• Создать ландшафтный дизайн и планировку участка.

Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.

AutodeskAutoCad

Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.

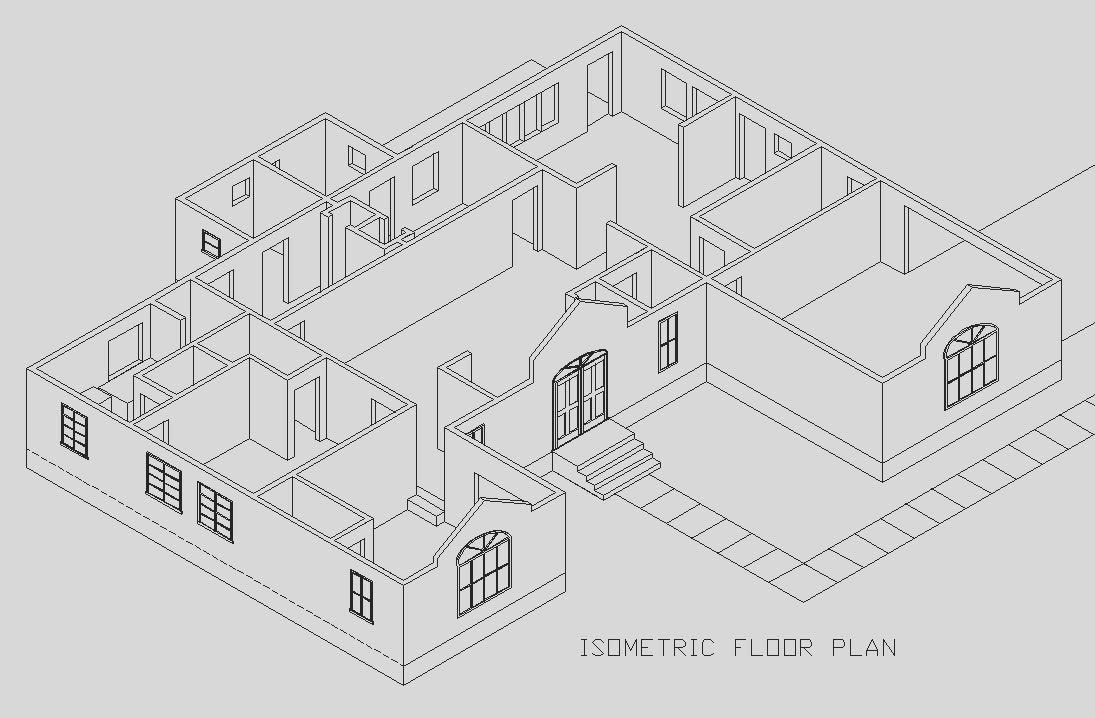

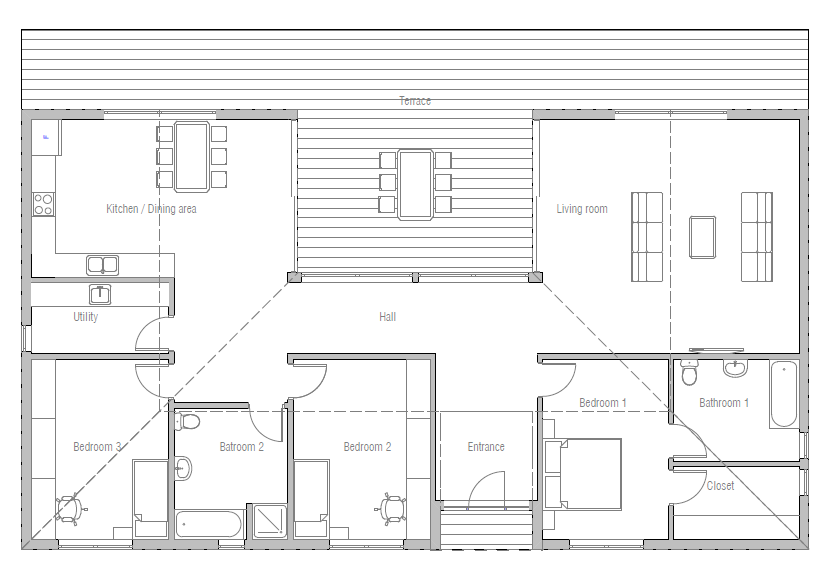

Пример планировки дома выполненного в AutodeskAutoCad

Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.

Вернуться к оглавлению

Как самостоятельно нарисовать план дома

Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:

• Санузла;
• Всех комнат;
• Кухни;
• Перегородок.

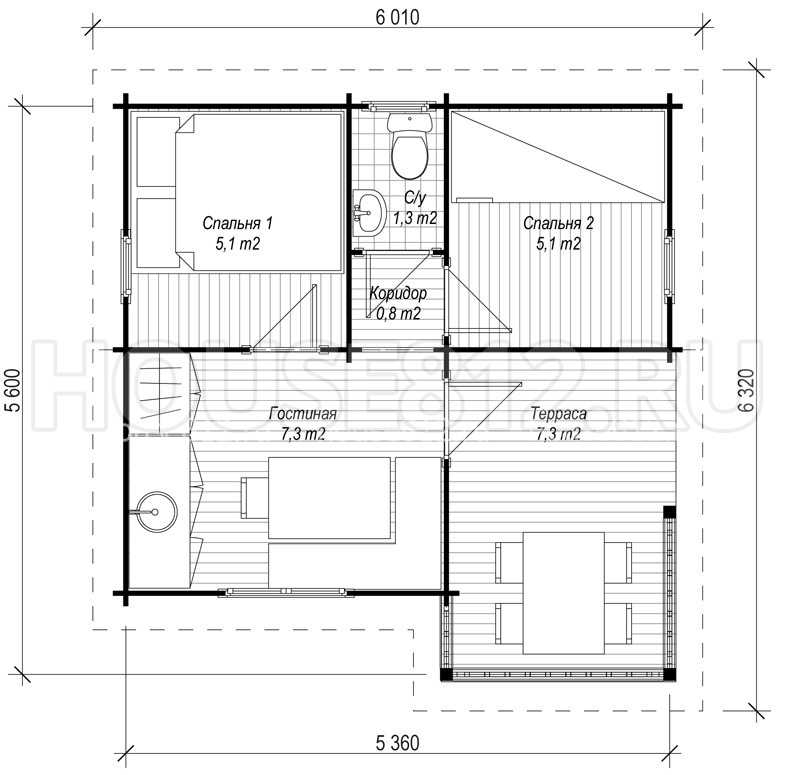

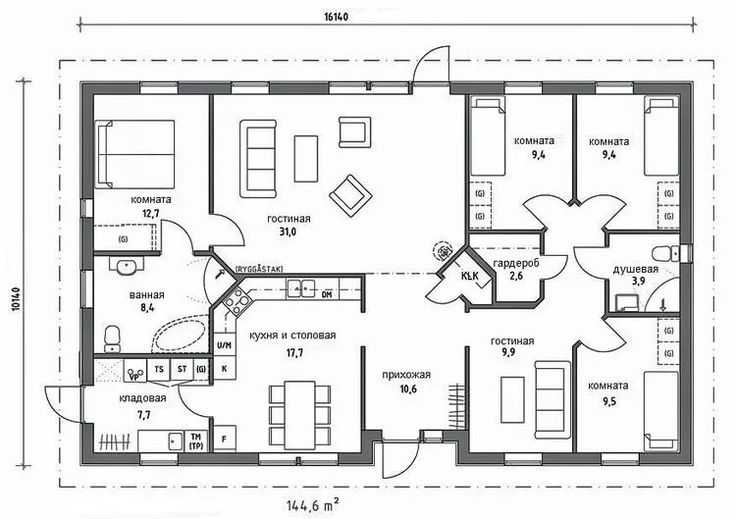

Пример плана коттеджа нарисованного самостоятельно

Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:

• Определить все необходимые размеры;
• Показать середину осей капитальных стен;
• Нарисовать перегородки внутри комнаты;
• Наметить месторасположения окон, а также дверных проемов;
• Обозначить местонахождение функционального оборудования:
  • Ванной 4 метра;
  • Туалета;
  • Газовой плиты;
  • Водопровода;
  • Вентиляции;
  • Лестничных клеток.

Каждому объекту присваивается номер. Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

Когда рисуется план, на нем нужно в обязательном порядке показать:

• Несущие стены;
• Другие, не столь важные, стены отмечаются пунктирной линией;
• Двери;
• Оконные проемы;
• Подвод воды;
• Систему канализации;
• Вентиляцию;
• Дымоходы.

Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.

выбор программы, пошаговая инструкция, советы и рекомендации — ABC IMPORT

Содержание статьи:

• Общие сведения
• О проекте дома
• Внутренняя планировка
• Самостоятельное составление плана
• Основные рекомендации
• Программы на ПК
• Google Sketchup
• AutoCAD
• Floor Plan 3D
• ArCon
• Envisioneer Express
• Вывод

Перед тем как начать строительство дома, необходимо произвести четкие расчеты и составить карту будущего помещения. Для этого многие специалисты и профессиональные строители сначала создают план. Он помогает сформировать будущее помещение и грамотно распределить свободное место. Проектирование и планирование любого жилищного объекта — ответственный этап. Если этого не сделать, то при возведении стен или закладке фундамента начнут появляться первые проблемы.

Общие сведения

Строительство любого дома происходит поэтапно. Это позволяет сформировать правильно все работы и точно рассчитать затраты на необходимый материал. Те, кто начинают строительство любого типа недвижимости самостоятельно, также должны придерживаться четкого плана. Это позволит не только быстро и правильно возводить нужные объекты на земле, но и точно рассчитывать траты на выполнение этих действий.

Вам будет интересно:Рейтинг мессенджеров в России

В Сети и на различных форумах часто можно встретить вопрос, как нарисовать план дома на компьютере самому. Это довольно сложная задача. Однако, разработчики постоянно улучшают приложения и вводят новые инструменты для проектирования, которые позволяют справляться с такой задачей быстро и без сложного уровня подготовки.

Вам будет интересно:Как называется программа для просмотра DWG-файлов?

Стоит понимать, что любой проект — это не только проявление собственной фантазии. Важно рассчитывать высоту стен, этажность, правильно составлять крышу и мансарду. Необходимо перед началом столь интересного занятия ознакомиться с азами строительства и подобрать для себя несколько подходящих вариантов.

О проекте дома

Нарисовать план дома на компьютере можно даже через стандартный графический редактор. Однако точность внесенных параметров будет практически отсутствовать. Кроме того, важно рассматривать проект дома в нескольких плоскостях. Для этого есть специальные инструменты в приложениях, которые позволяют создавать изображения будущей постройки в трехмерном и двухмерном пространстве.

Боковой вид дает возможность рассчитать высоту стен и посмотреть на будущий дом с каждой стороны. При этом будет понятно, как правильно располагать окна и все выходы в таком типе помещения.

Вид сверху необходим для проектирования внутренних помещений. Особенно это полезно, если разрабатывается план дома, который будет состоять из нескольких этажей.

Вам будет интересно:»Снапчат» – что это? Особенности использования

Тогда план на двухмерной плоскости будет описывать ряд помещений на каждом уровне в доме. Внутри такого проекта обычно изображаются дверные и оконные проемы. После этого основную площадь используют для заполнения необходимыми на этаже комнатами, для чего устанавливаются перегородки в виде стен.

Как сделать планировку дома самостоятельно на компьютере, если нет четкого представления, какие именно комнаты нужны?

Здесь важно опираться на следующие базовые показатели:

• Составление плана начинается с установки вертикальной оси по несущим стенам относительно земли (фундамента).
• Этажность дома для семьи до 8 человек не более 2.
• Высота внешних стен составляет 2,7 – 3 метра.
• Толщина пола — до 45 см.
• Толщина стен — до 0,75 метра (в зависимости от того, будет ли использоваться утеплитель).
• Дверной проем высотой 1,9 и шириной 1,5 метра.
• Стандартный оконный проем на 2 створки высотой 1,5 метра и шириной до 1,8 метра.
• Высота крыши до 2 – 2,5 метра.

Этих данных на начальном этапе будет достаточно для оставления проекта с помощью ПО.

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

Внутренняя планировка формируется по следующему принципу:

• Определяются места для парадного и дополнительного входов.
• Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета — до 3 кв. метров.
• Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
• Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
• Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
• Остальное пространство — это коридор, холл и лестница на второй этаж.

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров.

Вам будет интересно:Лучший чистильщик для Windows 7: список, описание и отзывы

Внутренняя планировка на втором этаже следующая:

• Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская — до 40 кв. метров либо каждая по 20 метров квадратных.
• Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
• Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Самостоятельное составление плана

Решив самостоятельно составить план дома на компьютере, пользователь должен быть готов к тому, что это процесс достаточно долгий по времени. Это не связанно со сложностью проекта, а зависит от того, что для технических расчетов потребуется вводить каждые параметры вручную. Не все из представленного списка программ имеют возможность составления точной инженерной проектировки.

Общий план действий по работе в программе будет выглядеть следующим образом:

• Обозначается земельный участок, на котором будет стоять дом, и вводится его площадь.
• Устанавливаются вертикальные оси (перпендикулярно плоскости участка). Желательно иметь преставление на схеме о расположении сторон света, чтобы знать, где будет солнечная сторона. Это необходимо при планировании внутренних комнат.
• При создании проекта дома на 2 этажа общая площадь будет примерно до 180 кв. метров. Поэтому на земельном участке располагается основной короб из внешних стен в форме прямоугольника либо квадрата.
• Зная, что этажа будет 2, и руководствуясь представленными выше параметрами, задается высота дома по стенам и полу (2,7 + 0,45 + 2,7).
• Обозначатся центральный и дополнительный вход.
• На первом этаже выделяется место под котельную и бойлерную.
• Далее выделяются комнаты сантехнического назначения и кухня.
• Формируется остальная площадь исходя из пожеланий составителя. Обязательно выделяется место для входа (не менее 5 кв. метров) и лестничный пролет на второй этаж до 3 кв. метров.
• Дверные проемы подбираются, исходя из предпочтений и внутреннего дизайна помещения.
• На втором этаже формируется выход с лестничного пролета до 3 метров.
• Выделяются комнаты сантехнического назначения 3 и 5 кв. метров.
• Оставшаяся площадь отводится под спальные комнаты родителей и детей, а также бытовые помещения.
• Устанавливаются оконные проемы на двух этажах, согласно расположению каждой комнаты.

Крыша оформляется в последний момент. Ее наклон должен быть не менее 45 градусов, чтобы обеспечить плавный скат попадающих на нее объектов.

Как нарисовать план дома на компьютере самому и перенести его в натуральную величину? Этот вопрос также актуальный. Однако не стоит забывать, что составляемая схема нужна для оценки будущей недвижимости в качестве квадратуры и затрат на материалы. Без должного уровня знаний в строительной сфере возведение дома стоит доверить профессионалам.

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

• При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
• Количество этажей должно быть не более трех.
• В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
• Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Вам будет интересно:Как поменять язык в «Лайтруме»: правила, алгоритм

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

Floor Plan 3D

Если интересует вопрос, как составить план дома самому на компьютере в двухмерной плоскости, то это приложение позволит сделать его всего за пару часов. Есть также дополнение в программе, которое дает возможность при внесении необходимых параметров в план дома получить его изображение в трехмерном поле.

Из особенностей программного обеспечения выделяется:

• Возможность проектирования фасада здания.
• Оформление внутренних помещений.
• Полный дизайн интерьера.
• Возможность расчета объема материалов и их стоимость.

Дополнительно в базе данных программы есть много интерактивных советов по планированию. Стоит отметить, что данной программой пользуются многие строительные компании.

ArCon

Составить план дома на компьютере через программу можно в режиме конструктора. Весь проект собирается по блокам при помощи фиксации каждой детали. Это вполне просто делается. При необходимости можно получить итоговый расчет по каждому из показателей.

Чаще всего приложение применяется при детальном планировании участка и стоящего на нем объекта. В базе ПО заложено более 3000 наименований строительных материалов и более 1000 готовых решений.

Меню для работы понятное и простое. Каждый элемент на рабочей панели имеет графическое отображение. При необходимости появляются подсказки и короткие уроки по проектированию и расчету необходимого объекта.

Envisioneer Express

Программа на профессиональном уровне позволяет оформить проект дома. Для этого есть несколько режимов работы в различных плоскостях. Действует полная система просмотра помещения и внешнего вида здания под разными углами.

Все объекты выглядят довольно реалистично. При установке стен и других основных конструкций дома нужно вводить точные параметры. Это позволяет сразу получить дом по необходимым расчетам. В базе есть различные варианты интерьерной отделки и предметы мебели. При помощи строительных материалов можно рассчитать затраты на возведение здания и посмотреть, как оно будет выглядеть.

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

Источник

Как начертить дом — пошаговая инструкция, особенности и рекомендации

• 19 Ноября, 2018
• Разное
• Natali Mikhaelis

Решили построить собственный дом? Подобный процесс является невероятно сложным, однако игра, безусловно, стоит потраченных свеч. Любое строительство должно начинаться с грамотной планировки здания. В XXI веке она может быть составлена на компьютере, листе бумаге или быть сделана в виде 3D-модели. Каждый из вариантов имеет как свои достоинства, так и недостатки. Однако в нашей статье мы поговорим о самом простом и надежном способе – составлении чертежей на бумаге. Так как же начертить дом?

Детали будущего макета

Прежде чем начать проектировать дом и переносить свои задумки на лист бумаги, необходимо определиться с некоторыми нюансами, которым будет или не будет соответствовать наше строение. Это делается для того, чтобы в ходе планирования архитектор не совершал слишком много ошибок, решив добавить, например, пару лишних комнат после того, как уже будет нарисована крыша.

Итак, чтобы начертить план дома самому на компьютере или на листе бумаге, необходимо учитывать следующие нюансы:

• количество этажей, которые будут присутствовать в строении;
• нужен ли санузел для второго и последующих этажей;
• будет ли находиться под крышей мансарда;
• предусмотрен ли в здании гараж;
• какой должна быть крыша;
• сколько будет комнат;
• будет ли подвал.

И это лишь основные нюансы, которым должен следовать архитектор при планировке дома. В последующем у вас могут возникнуть и другие вопросы во время планировки: нужен ли дому балкон, терраса, лоджия и так далее.

Определяемся с площадью

Если вы решили начертить дом правильно, то вам необходимо заранее прикинуть общую площадь помещения, которая напрямую зависит от количества потенциальных жильцов. По современным строительным меркам на одного человека должно выделяться не менее 12 квадратных метров свободного пространства. Этот показатель может быть и больше, если финансы вам позволяют построить большой дом. Поэтому во время проектировки сначала необходимо рассчитать минимальное количество свободного пространства, которое вам понадобится. Например, ваша семья состоит из 5 человек, соответственно минимальное количество свободного места должно составлять 60 квадратных метров. Делим это число на количество желаемых комнат – гостиная, три спальни, кухня и ванная комната. То есть средняя площадь комнат должна равняться минимум 10 квадратным метрам. В этом случае всем членам вашей семьи будет в доме комфортно.

Рисуем периметр

Наконец, можно приступать к проектированию. Если вы хотите начертить план дома на компьютере, а не на листе бумаге – то это ваше право. Современные технологии позволяют значительно быстрее и эффективнее рисовать чертежи, ведь в случае ошибки достаточно будет просто нажать кнопку отмены, а не перерисовывать план на новом листе или долго стирать графит ластиком. Если же вы все-таки решили действовать по старинке, то рекомендуется взять большой лист бумаги, чтобы у вас не возникло проблем с нехваткой места. В этом случае лучше перебор, чем недобор.

Итак, для начала необходимо начертить периметр дома. Он должен учитывать общую площадь помещения и расположение входной двери. Подобный этап работы необходимо проводить с предельной аккуратностью, поскольку даже малейшая ошибка в расчетах может привести к непригодности всего чертежа для планирования. Чтобы вам было удобно, рекомендуется подобрать правильное масштабирование. При использовании ватмана будет вполне уместно взять за 1 метр реального пространства 10 сантиметров нарисованного. Если же вы проводите работу на листе формата А4, то этот показатель уменьшается вдвое. Если вы решили спроектировать еще и второй этаж, то делайте это на отдельном листе бумаги, чтобы не запутаться. Только обязательно подпишите чертежи.

Чертим внутренние стены

Как начертить проект дома, чтобы потом не возникло проблем при постройке? Грамотно расположите все межкомнатные стены в помещении. Данный этап планирования подразумевает схематичное изображение всех комнат путем нанесения на чертеж межкомнатных перегородок – внутренних стен. Не забудьте во время этого процесса учитывать общую площадь дома и площадь каждой комнаты по отдельности. Например, если вы хотите построить ванную комнату с площадью 8 квадратных метров, то на рисунке она должна выглядеть как прямоугольник со сторонами 4 и 2 или 3,2 и 2,5 сантиметра.

Также многие забывают о включении в чертеж небольших помещений, таких как подсобка для стиральной машинки, кладовая или помещение для газового котла, в результате чего потом приходится переделывать весь рисунок. Поэтому рекомендуется перед планировкой межкомнатных перегородок составить список всех комнат на листе бумаги.

Окна и двери

Чтобы начертить дом самому, вовсе не обязательно несколько лет учиться в высшем учебном заведении на архитектора. Достаточно лишь следовать инструкции, которую мы вам предоставим. Итак, после нанесения на чертеж всех стен необходимо правильно изобразить входную и межкомнатные двери, а также нарисовать окна. Двери могут отличаться размером, и это необходимо указать в планировании. Например, входная дверь значительно превосходит в размерах ту, которая ведет в туалет.

Дверь нарисовать очень просто. Достаточно будет стереть резинкой часть стены, нарисовать небольшую линию, перпендикулярную стенке, после чего соединить край с другой стеной, тем самым схематично показывая, как именно будет открываться дверь. Окна же рисуют еще проще. Нужно лишь провести две полоски на краях стены, как будто вы изображаете отрезок на прямой.

Детали интерьера

Как сделать на чертеже дома несколько объектов интерьера? Если вы используете программу на компьютере, то достаточно будет найти вкладыш с шаблонами и перетащить нужные из них на рисунок. В остальных случаях придется изобразить все вручную. Можно использовать те же самые шаблоны, нарисовав их на листе бумаги. Особое внимание в этом случае стоит уделить санузлу, поскольку унитаз, раковина и ванна должны располагаться в непосредственной близости к канализации. Чем компактнее вы их расположите, тем меньше труб придется потратить при строительстве. Не обязательно, чтобы детали были нарисованы профессионально. Главное, чтобы вы сами понимали, что и где находится.

Рисуем мебель

Как начертить чертеж дома, чтобы получить от него максимальное представление будущей постройки? Попробуйте добавить еще несколько объектов, например: диван, обеденный стол, книжный шкаф и так далее. Так вы сможете понять приблизительные масштабы вашего дома, а также будете знать, какую мебель вам придется закупить в будущем. Не стоит вдаваться в мелкие детали слишком подробно, поскольку они будут лишь мешать чертежу. Достаточно будет схематично изобразить телевизор в виде небольшого прямоугольника, который стоит на прямоугольнике чуть побольше – столе.

Планировка двора

После того как вам удалось начертить схему дома, переходим к следующему этапу планирования – чертежу дворовой местности. Для этого не потребуется использовать большое количество подробностей. Достаточно будет обозначить подъездную дорожку для машины, крыльцо и гараж. Однако не забудьте соблюсти все пропорции с вашим домом и учесть общую площадь участка, чтобы во время строительства вам хватило места.

Подписываем название комнат

Если вы решили начертить проект дома на компьютере, то для этой цели достаточно будет выбрать вкладку с текстовым окном и установить необходимый шрифт. В случае ручной работы лучше всего воспользоваться черной гелевой ручкой. Необходимо подписать назначение каждой комнаты, чтобы планом было удобно пользоваться не только вам, но и людям, которые будут на вас работать. Однако чтобы надписи не занимали большого объема на листе бумаги, рекомендуется использовать аббревиатуры, например, ТК – туалетная комната.

Раскрашиваем комнаты

После нанесения надписей закрашиваем предметы мебели и бытовые объекты фломастером, чтобы они как-то выделялись и отличались друг от друга. Для шкафа и деревянного обеденного стола лучше всего использовать коричневый цвет, а крыльцо можно закрасить серым, поскольку в большинстве случаев оно будет выложено плиткой или залито цементом. Лужайка с травой штрихуется зелеными полосами, а для окон идеально подойдет голубой цвет.

Как начертить дом в программе

Безусловно, крупные строительные компании на сегодняшний день используют специальные компьютерные программы, предназначенные для проектировки домов. Все они имеют не только различные функции и интерфейс, но и сложность использования, поэтому для новичка рекомендуется выбрать что-нибудь попроще. Внизу вы найдете список наиболее актуальных программ, позволяющих с легкостью спланировать практически любой дом по заданным параметрам.

• Google Sketch Up. Отличительной чертой программы является ее универсальность и возможность добавлять к проекту самые различные детали. В ней вы сможете не только составить чертеж, но и увидеть реалистичное 3D-изображение того здания, которое хотите построить, используя для макета различные материалы. Чтобы новичку было легче разобраться с компьютерной программой, в нее было загружено большое количество обучающего материала. Современный дизайн позволяет добавлять к макету огромное количество мельчайших элементов, которые были разработаны другими пользователями, например старинный стул или эксклюзивный диван.
• Floor Plan 3D. С помощью данной разработки можно за считаные минуты сделать планировку частного дома. Также в качестве дополнительной функции имеется возможность просмотреть трехмерную модель получившегося изображения. Еще в программе вы найдете огромное количество разнообразных мелочей, которые позволят обставить интерьер будущего дома, как вам только вздумается. С помощью Floor Plan 3D вы также сможете подсчитать необходимое количество строительного материала и финансовые расходы.
• Autodesk. Пожалуй, это самая известная программа в своем роде. Большинство профессиональных архитекторов и планировщиков-любителей используют именно ее, поскольку она отличается удобным интерфейсом и огромным количеством функций. Отличительной чертой данной разработки является возможность работать сразу с несколькими файлами. А важнейшее положительное качество программы – возможность создавать объекты произвольной формы, что позволяет полноценно использовать во время проектирования свою фантазию. Причем имеется возможность незамедлительно просмотреть созданный объект в 3D.

Это далеко не полный перечень программ, которые используются для планирования домов, однако их функций вполне должно хватить большинству архитекторов. Они идеально подойдут для планировки как загородного дома, так и небольшой квартиры в центре города.

Заключение

В завершение хотелось бы поделиться с вами небольшим обучающим видеороликом, в котором мужчина также доходчиво объясняет, с чего лучше всего начать планировку дома, и показывает все на примерах. Подобная информация будет полезна новичкам, однако и профессионалы могут воспользоваться ей, чтобы закрепить свои знания.

Как видите, чтобы начертить дом своими руками, вовсе не обязательно обладать талантом к проектированию и особыми знаниями. Достаточно будет взять лист бумаги и карандаш, после чего следовать инструкции, приведенной в нашей статье. Самое главное, что должен учитывать проектировщик во время составления чертежей, – соблюдение всех необходимых пропорций. Даже малейшая ошибка может привести к тому, что линии не сойдутся, а места для другой комнаты не хватит. Поэтому обязательно используйте линейку и выберите для себя определенное масштабирование. В этом случае составить качественный план дома не составит труда.

Похожие статьи

Разное

Как зимой ловить карася — секреты зимней рыбалки

Разное

Как нарисовать осень: топ 5 способов

Разное

Учимся создавать рисунки цветов

Разное

Как нарисовать рисунок мирового дерева в 4 классе — варианты и древние мифы

Разное

Как сплести еду из резинок на рогатке: мастер-класс

Разное

Как завить кукле волосы: описание процесса и рекомендации

Проект дома — заказать или сделать самому?

Содержание

1. Делаем проект дома самостоятельно
2. Начальный этап
3. Подготовительные работы
4. Подвал
5. Первый этаж — советы
6. Второй этаж — советы
7. Крыша
8. Пускаем проект в ход
9. Заключение

Большинство из нас если и не мечтает жить постоянно в загородном доме, то хотя бы желает время от времени гостить в подобном жилище. С другой стороны, сейчас со всем комфортом можно жить в небольшом коттедже — добраться до города на работу или учебу не составит труда.

Но прежде всего, дом надо купить или начать строить. Для последнего варианта придется задуматься о проекте. И тут также есть два варианта — заказать проект или сделать его самому. Как говорят, хочешь сделать что-то правильно — сделай это сам. Если последнее утверждение вам ближе к сердцу, тогда читайте нашу статью и узнайте, как самостоятельно сделать проект дома.

Надо предельно ясно понимать, что в планирование входит не только чертеж с размещением комнат и их размерами. Это также многие технические детали, ведь он должен быть функциональным. То есть, придется учитывать, где будет проходить водопровод, электропроводка и т. д. С этим придется разобраться заранее — изучить информацию в интернете, причем очень детально. Как нарисуете чертеж, желательно показать его специалисту по проектированию домов, и проконсультироваться. Сэкономит на этой услуге можно, если вы найдете студента, учащегося и разбирающегося в таких нюансах.

Если не уверены в своих силах — обратитесь к дизайнеру, он способен сделать набросок, но без технических деталей. Вы должны детально объяснить, каким желаете видеть коттедж. Расскажите о расположении комнат, об их величине, о количестве помещений. Согласно с этими предпочтениями специалист будет способен нарисовать начальный рисунок, а вы уже добавите технические детали.

Как нарисовать проект дома — желательно начать с геодезических исследований участка земли. Для этого следует пригласить специалиста. При помощи специальных приборов он оценит, насколько высоко к земле находятся грунтовые оды, какой характер породы и т. д. После получения этих “разведданных”, можно определиться, какого типа будет фундамент и можно ли строить подвал. Ведь если вода слишком высоко, лучше от подвала отказаться.

Для схемы возьмите лист в клеточку. Чтобы было легче, возьмите за шаблон, что две клетки — это десять реальных метров. Получается, что один миллиметр ровен одному метру в реальных масштабах.

Начиная чертить, скрупулезно вымеряйте каждый метр участка и наносите его на бумагу. Постоянно проверяйте свои отметки — это важно вдруг вы сделали ошибку, но ее пока не поздно исправить.

Если геодезические изыскания не принесли хорошую весть — вода находится слишком близко к земле, откажитесь от подвального помещения. Придется потратить слишком много денег на укрепление подвала, логичнее отвести отдельную комнату для хранения вещей на первом этаже.

А если все в порядке и строить подвал безопасно, подумайте, как вы в него будете заходить — из дома, или со двора. Об этом можно спросить у прораба или архитектора.

Прежде всего начертите тамбур и прихожую. Прихожая будет вести в остальные комнаты. Учтите такие моменты:

• Рисуя расположение кухни и ванной с туалетом, разместите их рядом. Это важно, таким образом будет легче провести коммуникации — водопровод, канализацию. Кстати, газ проводят уже после окончания строительства и сделать это могут только некоторые организации.

• Располагайте помещения так, чтобы отсутствовали проходные комнаты — это не комфортно, даже если это гостиная.

• Если не планируете сделать подвал, но хотите создать дополнительное помещение для хранения некоторых вещей, сделайте так, чтобы подобное помещение не нарушало функциональность жилья.

• Дальше укажите расположение дверей.

• Потом возьмитесь за окна.

Как начертить проект дома самому, а именно как нарисовать первый этаж, вы уже узнали, переходим ко второму этажу.

Тут уже легче — по крайней мере не придется придумывать, где располагать санузлы. Их надо разместить там же, где и на первом этаже. Это делается для удобной проводки коммуникаций. Следует подумать о размещении входа на второй этаж — некоторые специалисты рекомендуют делать не только лестницу, но и вход с улицы или окон. Лучше проконсультируйтесь по этому вопросу с архитектором.

Располагайте комнаты по тому же принципу, что и на первом этаже. Санузлы над санузлами, отсутствие проходных комнат, коридор, который будет вести в другие комнаты. Далее отметьте расположение дверей и окон.

Главный параметр — надежность. Красоты вы можете достичь, выбрав особое покрытие для крыши, поэтому лучше отдайте предпочтение простым формам. Над различными сюрреалистическими или футуристическими крышами некоторых знаменитых зданий многие годы работали сотни специалистов. Вам вряд ли захочется столько ждать, к тому же, как ни крути, а самое важное в крыше — защита от осадков.

Чтобы сделать проект дома самому, отведите достаточно внимания крыше — выберите стиль минимализм, тогда она надежно защитит от непогоды.

Перед началом строительства покажите чертеж прорабу или архитектору. Пусть они найдут недостатки, а они, скорее всего, будут. Как минимум придется уточнять такие моменты, как проведение электричества, водоснабжения, канализации и т. д.

Необходимо серьезно отнестись к этим вопросам, так как всегда лучше обнаружить недочеты на этапе планирования строительства. Ведь иначе придется тратить время, а возможно и лишние денежные расходы на то, чтобы все исправить.

Преимуществом самостоятельного планирования является даже не экономия средств, а полное соответствие будущего дома вашим пожеланиям. Не бойтесь браться за эту работу, если отнестись к ней со всей ответственностью, изучить материалы, вооружится минимальными инструментами, построить коттедж мечты не составит труда.

Более подробно об этом можно узнать в интернете. Например, на данной странице у вас есть возможность ознакомиться с тем, как можно заказать проект дома http://avers-bur.ru/proektirovanie.php

Однако очень важно перед началом строительства проконсультироваться по поводу коммуникаций. Эстетический аспект очень важен, но большее значение имеет практичность и функциональность. Желаем вам удачи!

Post Views: 62

Как вам статья?

Составляем план дома правильно самостоятельно на компьютере: Обзор программ +Видео

Еще на самом начале строительства, или скорее даже на моменте задумки, частные застройщики сталкиваются с проблемой как составить план дома правильно самому.

Выполненный под заказ план дома может обойтись застройщику довольно дорого, поэтому в данной статье мы рассмотрим вопрос о том, сделать план дома самостоятельно.

[contents]

Проектирование зданий и домов – довольно сложный и многогранный вопрос. Составление плана дома потребует от вас, как минимум, определенных навыков и знаний в геометрии и черчении. Также вам потребуются данные об особенностях участка, на котором планируется стройка. Не помешает в этом деле и пространственное мышление.

Перед началом работы по проектировке здания продумайте определенные моменты: на проживание скольки человек будет рассчитан дом, какое количество комнат и санузлов вам необходимо предусмотреть, где будет располагаться кухня и др. Соотнесите все эти данные с бюджетом строительства и приступайте к работе.

Содержание:

• 1 Варианты выполнения
  • 1.1 Чертим план дома от руки
  • 1.2 Составляем план дома при помощи программы, установленной на компьютер
    • 1. 2.1 Онлайн сервисы

Сегодня есть несколько способов составить план дома:

• заказать план для строительства дома у специалистов;
• самостоятельно начертить его на бумаге, т.е. выполнить от руки;
• воспользоваться специальными профессиональными программами, которые устанавливаются на компьютере;
• воспользоваться онлайн сервисами.

Рассмотрим каждый из вариантов составления плана самостоятельно более подробно.

Чертим план дома от руки

Прежде всего, вам понадобится план участка строительства, а также данные о состоянии почвы в этом районе.

План участка понадобится для того, чтобы сориентироваться и определится с размерами дома и его расположением на местности. Данные о почве помогут выбрать оптимальный вид фундамента под дом.

1. Определитесь с масштабом чертежа и начинайте рисовать план с разметки центровых осей внешних стен и каждой комнаты. Лучше всего делать проект дома простым, без сложных конструктивных решений. Это поможет вам более успешно воплотить его в жизнь и не потратить лишние средства просто ради интересного дизайнерского решения.
2. Нанесите разметку внутренних стен и стеновых перегородок. Планируйте расположение комнат так, чтобы нежилые помещения располагались на северной стороне, а жилые — на южной.
3. Определитесь с расположением окон и дверных проемов, обязательно укажите их на плане. Оптимально расположенные оконные проемы так, чтобы в жилые комнаты (спальню, зал, кабинет, детскую) попадало максимальное количество дневного света солнца.
4. Равномерно с обеих сторон «нарастите» на оси предполагаемую толщину стен в соответствии с выбранным материалом строительства. Не забывайте соблюдать выбранный масштаб чертежа.
5. Нанесите на план места расположения отопительных приборов (особенно актуально это для загородного дома, где нет возможности подключиться к центральному отоплению).
6. Определитесь с расположением коммуникаций (на кухне, в санузлах и т. п.) и отметьте их на чертеже.
7. Нанесите на чертеж разметку с основными размерами стен, перегородок и проемов.
8. Каждому помещению внутри дома присвойте порядковый номер. Расшифруйте эти номера – определите, какая комната обозначена той или иной цифрой.

Составляем план дома при помощи программы, установленной на компьютер

Сегодня, когда у каждого (дома или на работе) имеется персональный компьютер или ноутбук, совершенно необязательно тратить время и нервы на составление полна дома от руки. Существует некоторое количество программных продуктов, которые можно скачать в интернет и установить на свой ПК. При помощи этих программ, многие из которых рассчитаны на непрофессионалов, можно решить вполне профессиональные задачи и составить план загородного дома любой сложности.

Покупать специализированное программное обеспечение вовсе не обязательно. Достаточно скачать условно бесплатный продукт. Такого рода программное обеспечение дает доступ на некоторый промежуток времени или на количество запусков.

Архитектурные программы проектировщики способны создавать двух- и даже трехмерную модель дома по заданным параметрам. Также есть возможность составить план дома в несколько этажей.

Одина из таких программ — программный продукт Ashampoo Home Designer Pro 2.0. Установленная на компьютер, данная программа поможет вам составить план дома, используя готовые шаблоны и конструктивные решения.

Приступая к работе, вам нужно будет задать основные размеры здания и количество этажей. Далее на черновой макет наносятся двери и окна.

Если у вас имеется план участка, вы можете внести кадастровые данные в программу. 3D модель позволит вам рассмотреть ваш будущий дом и его расположение на местности.

В функции программы Ashampoo Home Designer Pro 2.0 включена возможность проектировки не только помещений, но и крыши будущего дома. Также есть функция по подбору внутренней отделки помещений и даже расстановки мебели.

Также недорогими и достаточно удобными, а главное – понятными ( даже неопытному пользователю), являются программные продукты *Дизайн-студия 3D Home 3. 0* или *ArCon Home & Ландшафт*.

Онлайн сервисы

Существуют также и онлайн программы, которые позволяют составлять 2D или 3D модели дома. Одним из таких сервисов является онлайн проектировщик https://ru.floorplanner.com/.

Создать проект дома самому программа

Главная » Разное » Создать проект дома самому программа

Программа для проектирования домов в 3D 💎 Дизайн Интерьера 3D💎

Планируете переезд? Сэкономить время, силы и средства поможет программа для проектирования домов «Дизайн Интерьера 3D». Где расположить гостиную, а где – детскую, как расставить мебель в комнате и чем оборудовать кухню – редактор решит любой вопрос. Читайте статью и узнайте, что особенного в конструкторе и какие его фишки позволят создать профессиональную трёхмерную модель дома за пару минут.

Рисовать макеты домов в программе очень просто!

Преимущества проектирования дома в программе

«Дизайн Интерьера 3D»

Софта для создания макетов помещений достаточно много: от совсем примитивного до профессионального. Почему стоит остановиться именно на «Дизайне Интерьера 3D»? На это есть несколько весомых причин:

• ✓ Высокая скорость работы. Вы сможете создать план дома буквально за 5 минут!


• ✓ Интерфейс редактора интуитивный и выполнен полностью на русском языке.


• ✓ Результат может быть показан как 2D план или наглядная трёхмерная модель.


• ✓ Экспорт результата в удобном виде: печать, сохранение на ПК, создание рабочего файла для продолжения редактирования в будущем.


• ✓ Широкий инструментарий: программа обладает каталогами дверей и окон, заготовками комнат, коллекцией мебели, богатым выбором отделочных материалов.


• ✓ Cкачать бесплатную версию редактора и начертить дом можно прямо сейчас!

Дизайн интерьера загородного дома

«Дизайн Интерьера 3D» — это простая программа для дизайна интерьера, которая поможет разработать подробный виртуальный макет жилища любого размера и составить план для последующего ремонта дома.

Дизайн загородного дома

3D планировка частного дома

Планировка частного дома – долгий многоэтапный процесс. Подобрать внутреннюю и внешнюю отделку позволит умный и продвинутый конструктор. Вы с комфортом спланируете жилище простыми кликами мыши и получите полноценную 3D-модель.

3D планировка частного дома

Что следует учитывать при проектировке дома

При обустройстве жилища, имейте в виду следующее:

• ✓ площадь. В загородных постройках, как правило, много пространства. Организуйте его так, чтобы не было слишком пустых комнат.


• ✓ цвета. Не выбирайте для отделки яркие оттенки. Они быстро вызывают привыкание и надоедают. Остановитесь на нейтральных тонах.


• ✓ декор. Включайте в обстановку вещи, способные подчеркнуть уютную атмосферу загородного дома. Они же помогут заполнить «‎пустое» пространство.

Как работать в программе для моделирования дома

Программа для планировки дома «‎Дизайн Интерьера» поможет своими руками создать полноценную объёмную модель жилья, до мелочей продумав детали:

• ✓ начертите план;
• ✓ установите окна и двери;
• ✓ подберите внешнюю и внутреннюю отделку;
• ✓ добавьте мебель и предметы декора.

Пройдёмся по каждому этапу работы чуть подробнее.

• Шаг №1. Создание чертежа

Создайте чистый проект и выберите пункт «‎Начать с нуля». Используя инструмент «Нарисовать комнату», начертите на схеме фигуру. Обязательно соблюдайте масштаб. Аналогичным образом добавьте на схему все остальные помещения, как жилые, так и хозяйственные. У соседних комнат должны быть смежные стены.

Начертите план помещений вручную

Если постройка имеет несколько этажей, перейдите в одноимённую вкладку и добавьте на макет новый уровень. Используйте лестницы, чтобы соединить этажи.

Подготовка модели здания и, в особенности, проектирование каркасных домов предполагает обязательный подбор материалов для облицовки фасада. Софт позволяет настроить внешнюю отделку уже на этом этапе. В первую очередь уберите галочку возле строки «‎Прозрачные стены», если она есть. Откройте «‎Свойства», кликните по пункту «‎Стены снаружи» и выберите оптимальный материал.

• Шаг №2. Планировка дома

Далее вам необходимо расставить окна и межкомнатные двери. Для этого используйте одноимённые команды из вкладки «‎Проект». Каталоги включают все возможные модели. Вы сможете выбрать широкие трёхкамерные и четырёхкамерные окна, чтобы пропускать больше естественного света. В мансарду можно установить компактное одинарное окно. В подборке дверей вы найдёте не только традиционные решения, но и дверные проёмы, включая арочные. Их использование придаст стиля и визуально сделает пространство более открытым.

Выберите подходящее окно из каталога программы

• Шаг №3. Создание дизайна интерьера дома

Настройте отделочные материалы для стен, пола и потолка в каждом помещении. Используйте готовые текстуры – конструктор включает десятки вариантов, которые имитируют реальные материалы – обои, плитки, ковролин, пакет и кирпич. Для каждой поверхности – свой набор текстур. Откройте вкладку «‎Свойства», чтобы подобрать отделку для дизайна дома. При желании загрузите своё изображение.

Выберите понравившиеся обои из каталога

Старайтесь выдерживать один стиль. Посмотрите готовые проекты домов, чтобы вдохновиться и найти подходящие идеи.

• Шаг №4. Расстановка мебели

Оборудуйте жильё мебелью. Набор для удобства поделен на тематические разделы. Откройте пункт «‎Спальня» – и вы увидите кровати, тумбы и шкафы, кликните «‎Гостиная» – и вы найдёте диваны, витрины и стенки, нажмите «‎Кухня». – и сможете выбрать плиту, холодильник и обеденный стол.

Расставьте мебель в каждой комнате

Вид объектов можно настраивать по своему вкусу, обратившись к вкладке «Свойства». В частности – меняйте материал отделки выбранного предмета, фиксируйте его точное расположение и корректируйте габариты. Обставляя жильё, делайте акцент на комфорте и функциональности. Оцените готовые проекты по расстановке мебели в доме – так вам будет проще придумать, какая схема расположения будет идеальна именно для вас.

Скачать программу для проектирования дома

«Дизайн Интерьера 3D» не имеет аналогов по простоте и удобству в использовании среди тех, что можно найти на русском языке. В отличии от онлайн-редакторов, с этой программой вы не зависите от Интернет-подключения, и сможете свободно спроектировать дом в любое удобное время. Скачайте софт бесплатно на этом сайте – сделайте первый шаг к дому вашей мечты!

Программа для моделирования дома поможет решить, какая планировка жилища будет наиболее оптимальной для каждого члена семьи. Софт отлично подойдёт как для ремонтных компаний, так и для начинающих пользователей, которые самостоятельно хотят выбрать дизайн для всех помещений. Все настройки настолько понятны и доступны, что любой без труда составит модель даже многоэтажного дома. Скачайте ПО на свой компьютер и оцените его преимущества!

• ✓ Интерфейс выполнен на русском языке.


• ✓ В каталогах вы найдете мебель для обустройства кухни, ванной, спальни, детской, гостиной и прихожей. Вы сможете корректировать размер и вид объектов.


• ✓ Планировщик включает коллекцию текстур для покрытия стен, пола и потолка.


• ✓ Программа проектирования частного дома позволяет просматривать результат в классическом 2Д режиме, 3Д-обзоре или через «Виртуальный визит».


• ✓ Создавайте одноэтажные, двухэтажные дома и даже целые особняки. Для соединения многоярусных построек программа для проектирования домов предлагает модели лестниц. Настраивайте их ширину и укажите количество ступенек.


• ✓ С помощью функции составления сметы вы легко поймете, в какую цену вам обойдется строительство и ремонт.

Скачайте программу Дизайн Интерьера 3D

Создайте 3D проект дома уже сегодня!
Установите программу:

СКАЧАТЬ СЕЙЧАС

Язык интерфейса:Русский

Размер дистрибутива:99,3 МБ

Понравилась статья? Расскажите друзьям:

Как сделать проект дома на компьютере и не ошибиться (обзор программ) |

В последнее время многие задаются вопросом «как сделать проект дома»? И это понятно. Информация по строительству жилых домов доступна как никогда, строительные технологии известны, а строительные материалы можно купить в любом объеме хоть завтра. Но когда речь заходит о строительстве, становится ясно, что без чертежей дом не построить.

О чем нужно позаботиться перед разработкой проекта

Даже самому опытному строителю требуются планы с размерами, фасады, разрезы и т.д. Совокупность чертежей и называется «проект». Сделать проект дома в программе можно и самому. Для этого надо знать 3 вещи:

1. Программу для создания проекта.
2. Понимание того, какой дом проектировать.
3. Основы архитектурного проектирования.

Это 3 успешных составляющих любого проекта. Без знания программы его не сделать. Без представления о том, каким будет дом — то же. А без основ архитектурного проектирования вы рискуете сделать проект, по которому ничего не построишь.

Почему знание компьютерной программы стоит перед пониманием того, каким будет дом? Потому что часто в программе и рождается идея загородного дома. Поэтому насколько удобной и понятной будет программа, настолько лучшим получится результат работы в ней. Эта статья будет посвящена самым востребованным компьютерным программам для создания проектов загородных домов.

Программы для создания проекта

Сегодня вы, особо не напрягаясь, сможете найти несколько вариантов программ, в чем можно сделать проект. Условно я разделю их на 2 группы: онлайн и оффлайн. Онлайн — где можно создать проект прямо в браузере. Оффлайн — где нужно устанавливать программу на свой ПК.

Онлайн программы

Скажу сразу, что полноценных проектных программ в таком формате нет. Есть сайты, на которых можно сделать планировку дома, и даже посмотреть на нее в 3Д. Но все, что касается объемного моделирования дома, пока еще, не доступно. Я считаю, что в скором времени такие программы обязательно появятся. Тем более, что попытки создать подобное уже есть. Они примитивны, и позволяют создавать лишь однообразные «скворечники». Там нет моделирования формы крыши, окон, декоративных элементов фасадов и т. д.

Если вам требуется лишь планировка вашего будущего дома, то помогут следующие онлайн-программы:

floorplanner — пионеры онлайн проектирования. Этот стартап появился раньше раскрученного Autodesk Homestyler и быстро завоевал популярность в интернете. Программа выгодно отличается удобным и красивым интерфейсом. Есть версия «демо» и «про». Про-версия позволяет добавлять описание, фото и видео в проект, делать многоэтажные планировки и, в целом, предназначена больше для риэлтеров, которые создают презентации домов. Также программу можно скачать и установить на свой ПК для оффлайн работы над проектом.

---

Autodesk Homestyler — самая известная программа из серии программ для онлайн-проектирования от Autodesk. Представляет собой не только программу для планировок, но и интернет-магазин отделочных материалов и мебели, а также возможность сделать 3Д-визуализацию полученного интерьера. Homestyler мне нравится больше, чем floorplanner своими возможностями. Например, в ней можно вводить размеры с клавиатуры и настраивать толщину стен будущего дома.

Остальные программы, такие как Roomsketcher или Planner 5D не предлагают ничего нового, а просто копируют лидеров этого рынка.

Непрофессиональные оффлайн программы

Основное отличие от онлайн-версии заключается в установке таких программ на жесткий диск компьютера. Т.е. вам не нужен интернет, чтобы сделать проект своего дома. Такой вариант является немного устаревшим, потому что вы, например, не сможете проектировать на мобильном устройстве (смартфоне или планшете).

---

FloorPlan 3D — наверное, самое удобное программное обеспечение на любительском уровне. После открытия программы вы сразу попадаете в несложный и понятный интерфейс. Кстати, на текущий момент, графика немного устарела. Но это не портит общего впечатления от этого софта. Рабочая среда полностью интерактивна. Присутсвуют 2Д и 3Д виды. Подойдет неподготовленным пользователям, которые проектируют свой дом и участок.

В программе можно посчитать площади помещений, сконструировать лестницу, наложить текстуры и подобрать мебель из немаленькой библиотеки. Есть неплохие архитектурные возможности в плане проектирования ломаных крыш и выступающих элементов. Так же в пакете присутствуют примеры проектов загородных домов и неплохой блок с 3Д-визуализацией.

---

Home Plan Pro — программа более высокого инженерного уровня. Ориентация на инженерную графику сразу бросится вам в глаза. Поэтому в программе можно создавать планы загородных домов для строительства на качественном уровне. Этому способствуют различные метрические системы, сохранение в несколько востребованных форматов, а также широкая библиотека элементов для создания проектов.

---

Envisioneer Express — программа, больше рассчитанная на создание дизайн-проектов интерьера. Однако, не исключает возможности моделировать и архитектурные объекты. Несложная в освоении не требует высоких системных требований вашего ПК. Авторы этого программного обеспечения позиционируют его как простейший BIM-инструмент. Кроме того, программа обладает неплохой 3Д-визуализацией

---

3D Home Architect — популярная долгое время программа, когда -то задала тон любительскому проектированию интерьеров и частных жилых домов. Помимо всего того, что есть в предыдущих программах, отмечу следующие моменты. Встроенная система распознания и предупреждения об ошибках в проектировании. Мощное ядро CAD, позволяющее быстро чертить планы с мебелью и переводить их в 3Д. При это корректировка возможна, как из 2Д, так и из 3Д режимов. Возможность работы с элементами произвольной формы. Автоматизированное создание крыши загородного дома. Автоматизированное создание планов и разрезов с 3Д-модели. Не могу ни отметить сильную сторону программы для создания ландшафта вокруг загородного дома.

Наверное, это одна из самых успешных программ любительского уровня, приближающая результат работы каждого к уровню профессиональных программ.

---

ArCon (Аркон) — практически полноценная программа для CAD-проектирования. Мы приближаемся к блоку профессиональных программ и заканчиваем обзор этого блока сильной программой для проектирования. Программное обеспечение можно скачать с официального сайта бесплатно в виде учебной версии. На текущий момент выпущено более 15 версий. История программы насчитывает длительный срок доработки и совершенствования.

Мощный пакет программы включает в себя все от создания планировок и 3Д-моделирования до обсчета ведомостей расхода материалов. Ассистенты местности, помещений и крыш помогут быстро справиться со сложными задачами. Возможность проектирования многоэтажных построек значительно расширяет круг проектируемых объектов.

Детали проекта, такие как мансардные окна, перила, балконы, балки, колонны, окна и двери — все они обладают индивидуальными параметрами, которые можно настраивать. Кроме того, программа позволяет создавать видео на основе проекта, а также работать с форматами других проектных программ. В общем, это доступная мощная программа для создания эскизных проектов загородных домов с элементами рабочего проекта.

---

SketchUP — эта программа стоит особняком. За последнее время она стала настолько удобной, что завоевала любовь многочисленных поклонников по всему миру. Удобное скачивание с официального сайта и установка, интеграция с многочисленными сервисами Google, простой интерфейс и миллионы библиотечных элементов, доступных на официальном сайте — все это привлекло внимание даже профессиональных проектировщиков. Ну а наличие многочисленных видео уроков в интернете способствуют чуть ли не моментальному изучению этой программы.

Существует версия SketchUP Pro для профессиональной работы над проектами. Так, известный плагин VRay, разработанный болгарской Chaos Group специально для SketchUP Pro, потряс аудиторию своим высоким качеством. Теперь, даже из простой 3Д-модели мдожно было сделать фотореалистичную картинку с тенями и отраженным светом. А благодаря широкой библиотеке элементов добавить в нее живописное и реалистичное окружение.

Скажу честно, в нашем бюро эта программа используется для создания эскизных проектов. Это сделано по ряду причин, но главные из них — скорость проектирования и импорт/экспорт во все необходимые рабочие форматы. Я бы рекомендовал именно эту программу для самостоятельного проектирования своего дома. По этой же причине в учебном центре Проектируй.рф ей посвящен мини-курс Как сделать проект дома, а также главный учебный курс Пошаговое обучение проектированию загородных домов.

Посмотрите, как создается модель загородного дома,

И как выглядит результат после работы с плагином VRay.

---

Профессиональные оффлайн программы

Graphisoft ArchiCAD — это «наше все» или самый подходящий инструмент для создания полного проекта под строительство загородного дома с ноля. Он долгое время был лидером рынка BIM-проектирования, пока Autodesk не раскрутила программу Revit, которая значительно потеснила ArchiCAD. BIM расшифровывается как «Building Information Model» (Информационная модель здания). Говоря проще, это цифровая 3Д-модель здания, с которой в автоматическом режиме «снимаются» планы, разрезы и фасады. Такой подход избавляет от необходимости создания каждого чертежа отдельно, а также ускоряет процесс внесения корректировок в проект.

В отличие от всех предыдущих программ ArchiCAD является проектным комплексом, в котором можно делать абсолютно все части проекта. Нет необходимости в использования дополнительных программ для визуализации, обсчета смет или оформления проекта. Это мощный профессиональный инструмент. В отличие, например, от Autocad он прост в освоении и сопровождается большим количеством обучающих уроков в открытом доступе. Но для полноценной работы в этой программе необходимо пройти специальный курс, а для создания проекта загородного дома — пройти обучение под руководством опытного наставника. Все это есть в основном учебном курсе на нашем сайте Пошаговое обучение проектированию загородных домов. В процессе обучения каждый из учеников получает примеры проектов в этой программе и альбомы технических решений с необходимыми узлами «на все случаи жизни».

Ежегодно наше проектное бюро выпускает более 20 полных проектов для строительства загородных домов. Все они делаются в программе ArchiCAD. Часть из них выложена на этой странице.

Посмотрите на возможности этой программы (нажмите для увеличения).

Также посмотрите работы наших учеников в Graphisoft ArchiCAD по этой ссылке.

---

Autodesk Revit — та самая программа, потеснившая ArchiCAD. Ее главным преимуществом является хорошая интеграция с другими продуктами компании Autodesk, успевшим завоевать многие стороны проектной деятельности. На сегодняшний день это самая перспективная программа для BIM-проектирования, позволяющая полностью заменить громоздкий инструментарий проектировщика. Ведь в одной информационной модели можно объединить архитектуру, конструкции и все инженерные сети.

Хорошая инженерная графика, автоматизация большинства процессов, настраиваемая стандартизация проектов, автоматический обсчет всех требуемых проектом показателей и т.д. — такие мощные возможности, скорее всего, любителю не потребуются. Но, если есть желание углубиться в тему проектирования и стать в ней профессионалом, то изучение Revit станет хорошим заделом на будущее.

Кроме того, многие западные проектные бюро уже давно перешли на эту программу. Поэтому в ней собраны самые последние наработки из сфер энергосбережения и западных инженерных стандартов. Ее ценят и уважают в профессиональном сообществе. Ходят слухи, что и в России скоро введут BIM-стандарт разработки и согласования проектной документации. Если это произойдет, то, скорее всего, за основу будет взят Autodesk Revit.

В учебном центре Проектируй.рф находится в разработке курс «Autodesk Revit для создания проектов загородных домов». Уже скоро вы сможете не только изучить эту мощную программу, но и сразу же сделать в ней проект загородного дома.

‎App Store: Home Design 3D

С Home Design 3D проектирование и перепроектирование вашего дома в 3D будет быстрым и интуитивно понятным, как никогда раньше!
Home Design 3D — это доступное для каждого приложение, которое представляет собой инструмент для создания профессионального дизайна интерьера!
Постройте свой многоэтажный дом прямо сейчас!
Неограниченное количество этажей в версии GOLD PLUS (в зависимости от мощности вашего устройства)
Аугментированная реальность (АР набор — ARKit для устройств iOS)

ЛЕГКО СОЗДАВАЙТЕ, ПРОЕКТИРУЙТЕ, МЕБЛИРУЙТЕ, ДЕКОРИРУЙТЕ СВОЙ ДОМ И ДЕЛИТЕСЬ СВОИМИ ИДЕЯМИ С ДРУГИМИ ПОЛЬЗОВАТЕЛЯМИ, КОТОРЫХ УЖЕ БОЛЕЕ 80 МИЛЛИОНОВ ПО ВСЕМУ МИРУ!

Если вы хотите подобрать декор, спроектировать или создать дом своей мечты, Home Design 3D — это идеальное приложение для вас.

1. СПРОЕКТИРУЙТЕ ПЛАН ЭТАЖА
— В 2D и 3D нарисуйте участок, комнаты, перегородки
— Меняйте высоту или толщину стен, формируйте углы
— Добавляйте двери и окна. Вы можете полностью менять размеры их элементов

2. МЕБЕЛЬ И ДЕКОР
— Разрабатывайте дизайн, декорируйте интерьер и экстерьер своего дома
— Выбирайте среди тысячи предметов мебели и аксессуаров. Неповторимый декор поможет выразить ваш стиль, от наиболее классического до последнего писка моды!
— Редактируйте любой объект, меняя его размер, цвет, расположение и высоту размещения на стенах
— Создавайте дубликаты своих любимых предметов с помощью функции копировать/вставить
— Используйте функцию отменить/повторить тогда, когда вы хотите вернуться обратно
— Используйте пипетку, чтобы найти существующий цвет в плане
— Вы также можете импортировать картинки как текстуру и использовать их в любом месте

3. ВИЗУАЛИЗИРУЙТЕ И ПРОСМАТРИВАЙТЕ СВОЕ ТВОРЕНИЕ
— Благодаря нашему новому фотореалистичному 3D-рендерингу вы можете просматривать свое творение в 3D в режиме реального времени, как если бы вы находились внутри него
— Увидьте свой дом, экстерьер и даже окрестности
— Любуйтесь дневным и ночным результатом, функция компаса покажет вам, где именно будет падать свет в разное время суток

4. ИМПОРТИРОВАТЬ/ЭКСПОРТИРОВАТЬ И ПОДЕЛИТЬСЯ
— Импортируйте любой план и отобразите его на фоне своего проекта
— Благодаря совместимости с разными платформами вы можете экспортировать и продолжать свои проекты на других устройствах
— Делитесь своими проектами по электронной почте, через Dropbox, OneDrive и другие сервисы для хранения файлов!
— Поделитесь своими лучшими творениями с пользователями Home Design 3D на www.homedesign3d.net!

Совместимо с iPad Air 2, iPhone 6 или более поздними версиями
Не требуется соединение с интернетом
Доступно иллюстрированное руководство

Собираем всех профессионалов! Мы можем сделать открытыми ваши творения в Home Design 3D, или разработать уникальную версию приложения для ваших потребностей. Свяжитесь с нами по email: [email protected]
_________________________________________

Подписывайтесь на наш Twitter @homedesign3d
Присоединяйтесь к нам на facebook.com/homedesign3d
Вдохновитесь на наших досках Pinterest /homedesign3d/
Подписывайтесь на наш Instagram @homedesign3d_off

обзор программ для создания проектов домов и квартир, рекомендации по работе с ПО

Проектирование домов с помощью компьютерных программ поможет рассчитать объем материалов, этажность, выбрать дизайнерское решение самостоятельно. Программные продукты позволяют составить схему квартиры, коттеджа, комнаты, гаража, бани, придомовой территории. В перечне востребованных программ: Revit, Autocad, Sweethome, Housecreator, Home plan pro.

Бесплатное проектирование

Проектирование дома выполняется с помощью строительных программ, которые можно скачать бесплатно либо приобрести в качестве лицензионного пакета. Технические разработки позволяют нарисовать план дома с подробными чертежами комнат, придомового участка, пристроек, бани. Программы снабжены инструментами для создания визуализаций, проектирования с учетом условий местности, создания моделей в формате 3D. Разработчики сопровождают программные продукты подробным инструктажем и видеоуроками.

Строительные программы подбираются с учетом задач проекта, сложности конструктивного решения здания, необходимости в создании сметы, расчетов, сложности грунта и застроенности земельного участка. Учитывается также потребность в уточнении детальных размеров, запросе библиографических данных, сохранении чертежа для открытого доступа. Отличаются программные наполнения для разработки чертежа интерьера, корпуса здания и ландшафтного дизайна территории.

Проектирование дома онлайн

Проектирование домов онлайн позволяет самостоятельно рассчитать площадь, продумать дизайнерское решение, интерьер комнаты, рассчитать объем стройматериалов. Перед составлением схемы специалисты рекомендуют узнать основы проектирования, изучить инструктаж, видеоуроки и примеры выполненных схем жилых зданий.

Планировка может быть авторской либо типовой, выбранной из представленных разработчиком программных продуктов. При подготовке сложных чертежей в некоторые программы можно вносить правки, согласовывать изменения со специалистами, корректировать чертеж и техническое задание. В некоторых случаях после составления схемы необходимо согласовать проект в градостроительном совете в соответствии с данными геологического состояния почв, климатических условий и расположенной поблизости застройки.

Проектирование квартиры онлайн

Онлайн проектирование позволяет самостоятельно создать проект квартиры, выбрать оптимальное планировочное решение, изменить количество комнат, объединить пространства, варьировать расположение оконных и дверных блоков для авторского чертежа. Программное наполнение позволяет использовать требуемые размеры либо загрузить имеющийся план помещений. Дополнительные опции позволяют продумать интерьерные решения для каждой комнаты, рассчитать объем затрачиваемых материалов и общий вид после ремонта.

Лучшие программы для проектирования домов

Востребованные программы для проектирования:

• Sweethome;
• Revit;
• Autocad;
• Housecreator;
• Home plan pro;
• Floorplan 3d;
• Arcon;
• Chief architect;
• Дом 3d;
• K3 коттедж;
• Лира сапр 2013.

Google SketckUp – идеал обывателя

Google SketchUp предназначена для формирования моделей помещений в формате 3D, программное обеспечение позволяет подготовить эскизы, чертежи, поэтажные схемы, планы зданий и квартир. Интерфейс подходит для работы архитекторам и людям без специализированного образования. Программные опции обеспечивают удобное скачивание и экспортирование информационных данных и чертежей.

Программа позволяет просчитать площадь помещений и зданий, вносить в базу данных точные габариты комнат. Интерфейс предназначен для прорисовки интерьера с указанием текстур, цветовых и стилевых решений. Предусмотрена опция макетирования рекламных баннеров, составления плана инженерных коммуникаций.

Разработано 2 варианта программы (платный, бесплатный). В профессиональном варианте предусмотрена работа с большим объемом данных и выполнение тщательной детализации. Преимущество программы заключается в простом интерфейсе, наличии комплекса справочных материалов для начинающих, возможности поэтапного обучения проектированию.

Revit – лучшая программа для профессионального пользования

Программа Revit предназначена для архитекторов и профессиональных проектировщиков. Программа позволяет разработать схемы помещений, интерьерные решения. Инструменты требуют профессионализма, знания конструктивных решений зданий, точности в расчетах. Преимущество Revit заключается в широком спектре программных возможностей, предназначенных не только для типовых решений, но и создания сложных авторских концепций зданий.

Программа позволяет визуализировать внешнюю конструкцию строения, интерьеры, расстановку предметов мебели, фактуры отделочных материалов. Предусмотрена возможность работать группой специалистов над чертежом и визуализацией, вносить правки, сохранять данные об изменениях в специальной виртуальной библиотеке. Программное обеспечение выпускается в бесплатном и платном форматах. Предоставляется возможность использовать тест-вариант продолжительностью 1 месяц с полным набором функций.

Autocad – мир простейшего проектирования в 3D

Конструктор 3D Autocad предназначен для моделирования домов архитекторами и неспециалистами. Программа используется для конструирования частных коттеджей, т.к. объединяет функции проектирования архитектурного решения и визуализации постройки с учетом условий местности. Можно пользоваться версиями в 2D и 3D. Конструктор имеет поддержку на 18 языках. Предусмотрена русскоязычная версия с переводом инструментов, справочной информации. Пользователям предлагаются как простые, так и сложные инструменты визуализации.

Sweethome – приложения для удобной работы

Конструктор Sweethome позволяет создать проект дома своими руками начинающим и специалистам. Программное наполнение продукта предусматривает планирование конструктивного решения здания, интерьеров, планировок, установки мебели. Итоговый результат можно увидеть в графике формата 3D. Конструктор можно скачать бесплатно.

Поэтапное моделирование сопровождается справочными материалами. Профильных знаний в компьютерном моделировании не требуется. Предусмотрены возможности импортирования и загрузки данных, применения готовых проектов в перечне программы. Размеры зданий, помещений рассчитываются автоматически. При просмотре и выявлении недостатков в схему вносятся исправления.

FloorPlan 3D – как средство для планирования дизайна

Сделать проект дизайнерского оформления квартир позволяет приложение FloorPlan 3D. Предусмотрены простой в работе интерфейс, дополнительные функции, В программном продукте есть несколько вариантов и уровней сложностей, отличающихся настройками. Можно создать чертеж в небольшие сроки, оптимизировать размеры. Поддержка функции базы данных позволяет сохранять изменения материалов интерьеров, фактур и качества.

ArchiCAD – приложение покорившее, архитекторов

Сделать чертеж дома на компьютере можно с помощью программы ArchiCAD, разработанной для профессиональных проектировщиков, строителей. Продукт снабжен функциями, необходимыми для сложного проектирования, создания ландшафтного дизайна, расстановки предметов мебели, визуализации здания. Можно изменять конструктивные решения лестниц, оконных проемов, стен, дверей.

Предусмотрена функция сохранения информации, составления комментариев, чертежей перегородок, визуализации внешних фасадов, перекрытий, крыши, колонн. Выполняется детализация световых решений, цветовой гаммы. Программа позволяет сохранять изменения, вносимые заказчиками. Комплексная разработка предлагается за оплату, есть учебная версия.

Arcon – планирование всевозможных конструкций на высочайшем уровне

Конструктор Arcon предназначен для профессионального использования, позволяет спроектировать офисные, промышленные и жилые помещения, составлять архитектурные проекты. Продукт позволяет комплексно спроектировать интерьерное решение. Предусмотрена возможность сохранять эскизы, документационное данные. Проектировщик платный в учебной и полномасштабной версиях. Конструктор требует освоения навыков программирования и умения составлять чертежи строений.

Chief architect – как средство проектирования каркасных сооружений

С помощью Chief architect можно разработать проект зданий по каркасной технологии. Наполнение продукта сложное для выполнения, требует навыков программирования. Можно разработать проекты жилых и хозяйственных построек, а также создать чертежи внешней конструкции, внутренних перекрытий за небольшой срок.

Дизайн интерьера 3D

Разработать проект дома самому можно с помощью конструктора Дизайн интерьера 3D. Программное обеспечение с адаптацией к русскому языку предоставляется бесплатно. В конструкции можно спроектировать дом, комнату, офисное помещение, разработать дизайн интерьера.

В каталоге программы загружены 120 видов материалов для отделки, более 50 вариантов предметов мебели, позволяющих запроектировать оформление гостиной, кухни, прихожей, ванной. Для работы можно загрузить план квартиры, изменять аксессуары, цветовые решения. После подготовки подробного плана можно включать в проект двери, оконные конструкции, обои, напольное покрытие.

Home and Landscape Design

Конструктор Home & Landscape Design предназначен для проектов ландшафтного дизайна. В интерфейсе содержатся вариации разных материалов, текстур, инструментов, предметов садовой мебели. В программном обеспечении содержатся описания растений.

Загружены типовые модули, в которых разработаны готовые решения ландшафтного дизайна. В архивы можно загружать фотографии в цифровом варианте либо отсканированные схемы загородного участка. Итогом работы в программе являются чертежи и визуализации территории в формате 3D. Поставщик конструктора предлагает несколько версий, на сайте компании можно ознакомиться с видеоуроками.

Autodesk 3ds Max

В программе Autodesk 3ds Max представлен набор инструментов, позволяющих запроектировать жилое здание, торговый либо производственный комплекс. Предусмотрена возможность планирования дизайна интерьера, расстановки мебели, отделки стен, пола. Программа непростая, требует навыков программирования и проектирования, новичкам потребуются освоение и практика.

K3-коттедж

Конструктор КЗ-коттедж позволяет запроектировать постройки из бруса, бревен. Предусмотрена детализация конструкции, внешней и внутренней отделок. Функционал разработан под изображение и с учетом работы с фактурой дерева. Габариты здания могут устанавливаться автоматически по шаблону либо самостоятельно разработчиком. Можно сохранять и загружать комментарии к чертежам, схемам, плану работы. Конструктор подходит для применения профессиональным строителям, проектировщикам.

Housecreator

Программа Housecreator online позволяет разрабатывать планы строительства деревянных зданий (из бревен, бруса). Предусмотрена возможность разработки каркаса, внутренней планировки, комбинирования материалов. Конструктор несложен, позволяет в небольшие сроки разработать чертеж конструкции. Возможна детализация перекрытий, кровли, стен, столбов, проемов для дверей и окон. На этапе составления чертежа доступна функция 3D-визуализации для оценки качества и эстетичности композиции. Автоматически генерируются к проекту планы:

• поэтажные;
• фундамента;
• стен;
• перекрытий.

Home Plan Pro

Конструктор Home Plan Pro предназначен для разработки планировок помещений, дизайна интерьера, содержит готовые шаблоны по размещению оконных блоков, предметов мебели, проемов для дверей. Программа предназначена для самостоятельной работы непрофильным сотрудникам. Упрощает работу наличие макетов, моделей зданий, коммуникаций. Производитель предлагает учебную версию на 1 месяц. В конструкторе есть готовые 3D-изображения комнат, интерьеров, есть возможность хранить данные в архивах.

Лира сапр 2013

Конструктор для моделирования зданий и комнат Лира сапр 2013 многофункционален, прост в использовании, содержит формулы расчета схем, справочные данные, готовые алгоритмы проектирования. Программа доступна для учебных работ и составления зданий с несложной архитектурой.

Дом-3D

Программное обеспечение для проектирования Дом-3D доступно пользователям бесплатно. Конструктор снабжен русифицированным интерфейсом, совместим с системой Windows. Помимо внешнего оформления можно запроектировать внутренний дизайн интерьеров, планировку комнат, сделать визуализацию в 3D-формате. С помощью графического редактора можно запроектировать расположение стен, потолочных перекрытий, кровли, оконных и дверных проемов, продумать размещение мебели, изменять габариты, составлять визуализации, цветовые схемы.

Cамостоятельное проектирование дома

Перед самостоятельным оформлением схемы здания требуется определить требуемый функционал и подобрать соответствующее программное наполнение. Важно наличие версии интерфейса на русском языке, доступный для навыков пользователя уровень сложности программирования, наличие объемных визуализаций в 3D-формате.

Как работать с программным обеспечением?

Перед началом работы требуется ознакомиться с инструкциями, видеоуроками, функционалом интерфейса. Затем поэтапно выполняются шаги, предлагаемые программой, нажимается кнопка для создания нового проекта. Необходимо перейти к разделу моделирования и выбрать конструирование здания, интерьеров, планировочных решений, ландшафтного дизайна.

Пошаговый алгоритм работы при создании проекта дома

Создай свой дом с соблюдением следующих этапов:

• загрузка данных геологической разведки;
• загрузка данных о площади, этажности здания и создание визуализации;
• проектирование кровли, внешнего оформления;
• визуализация интерьеров;
• составление технического описания.

Программы для проектирования домов на русском языке могут отличаться последовательностью этапов в зависимости от задач и особенностей программного наполнения.

Как правильно проектировать дом — Статья

Строительство практически любого сооружения начинается с создания плана. Данный документ включает зачастую расположение всех помещений и примерные их габариты.

Проектирование домов в Подольске производится с учетом современных технологий и потребностей человека. Это позволяет создавать очень красивые и качественные конструкции с длительным периодом эксплуатации.

Как написать проект в школе

Все начинается с выбора темы и понимания конечной цели. Она должна быть понятной, четкой и ясной. Чтобы работа продвигалась быстро, ученику тема должна быть интересна. Иначе никакой пользы от проектной деятельности не будет. Не получится успешно защитить проект, который не интересен даже ее создателю.

Этапы работы:

1. Подготовительный. Определяемся с темой и целью.
2. Планирование. Выясняем, что нужно для проекта в школе, с какими источниками информации будем работать, как будем ее собирать и анализировать. Решаем, в каком виде будем представлять результаты работы.
3. Исследование. Собираем и уточняем информацию, выполняем исследовательские задачи.
4. Выводы. Анализируем информацию, формулируем выводы.
5. Оформление. Учителя каждого конкретного образовательного учреждения выдвигают свои требования, как составлять проекты в школе, и выдают образцы оформления.

На этапе планирования решают, в каком виде представить информацию. Тогда же и определяются, какая нужна программа для создания школьного проекта на компьютере. В школе для проектов в рамках учебного класса достаточно использовать графический редактор Word. В нем набирают текст, дополняют его картинками.

Проведение изысканий

На первоначальном этапе – перед разработкой проектной документации, необходимо провести геологоразведку на участке, который отведен под застройку. Она позволит тщательно изучить основные параметры ландшафта, грунта, подземных вод, учесть их особенности. Проводимые изыскания подразделяют на два основных типа: инженерно-геологический анализ и топографическая съемка.

Чтобы сэкономить, некоторые владельцы земли отказываются от проведения изыскательных работ. Такое решение может привести к неприятным последствиям и внушительным материальным затратам, которые понадобятся на реконструкцию или ремонт объекта. Специалисты выделяют две распространенных проблемы при отказе от геологической разведки:

1. Неравномерная просадка строения, которая даёт предпосылки к началу разрушения объекта, далее приводит деформациям, возникновению трещин.
2. Высокий показатель влажности внутри дома, сырость стен и подтопление подвальных помещений.

Избежать такие перспективы просто – следует понимать, что геологоразведка – это не «грабительская» прихоть. От неё выиграют все стороны: и создатели проекта – они будут опираться на реальные данные, и собственники – получат гарантии правильности проектных решений.

Без результатов топографической съёмки и геологоразведки, для надёжности в проект будут заложены излишние перестраховочные решения – их совокупная цена реализации обычно многократно превышает стоимость исследовательских работ. Причём – это «удачное» развитие событий. А в реальности велика вероятность множества критических ошибок.

Результаты геологоразведки позволяют проектировщикам произвести верные расчеты, сделать выводы и создать правильные проектные решения:

• выбрать конкретное место на земельном участке, где будет возведен дом;
• подобрать оптимальный вид фундамента;
• разработать проектную документацию с учетом особенностей рельефа и других факторов;
• создать комплекс мер по оптимизации гидрологических условий: система дренажа и другие виды;
• разработать план размещения других построек на участке.

Только на основании результатов изысканий проектировщики смогут создать качественный и полноценный проект.

Личные требования, предпочтения и другие факторы

При разработке документации учитываются не только итоги геологической разведки, но и пожелания будущего владельца дома – рекомендуемые условия эксплуатации и прочие, даже «житейские» моменты:

• количество членов семьи;
• основное предназначение объекта: постоянное или сезонное проживание;
• этажность;
• наличие дополнительных построек;
• требования к системе освещенности, ландшафтному дизайну и другие запросы.

Причём на готовом плане: в «бумажном» или «экранном» виде, удобнее и проще отразить индивидуальные пожелания будущего владельца объекта.

Как оформить проект

Оформление проекта в младших классах

Чем младше класс, тем меньше текста и больше картинок. Ведь ребенок не только сдает распечатанный проект, но и должен уметь рассказать, о чем в нем написано, ответить на вопросы.

Структура проекта:

1. Титульный лист. В самом верху пишут полное название образовательного учреждения. В середине листа, по . Ниже жирным крупным шрифтом пишут название проекта. Под ним, в правом углу указывают, кто выполнил: имя и фамилию ученика, класс. Затем руководителя: фамилию, имя и отчество. Внизу посередине листа пишут город и год выполнения проекта.
2. На втором листе размещают оглавление.
3. Затем идет введение. Здесь прописывают цели и задачи.
4. Основная часть. В этой части раскрывают тему, можно писать пошагово: «Свою работу я начал с…», «Затем я приступил к…», «В своей работе я столкнулся с такими проблемами…».
5. Заключение.

Оформление проекта в старших классах

Чем старше ученик, тем более строгие требования выдвигают к содержанию, качеству, количеству информации, отображенной в проекте, и к его оформлению.

Как сделать проект дома на компьютере и не ошибиться (обзор программ)

В последнее время многие задаются вопросом «как сделать проект дома»? И это понятно. Информация по строительству жилых домов доступна как никогда, строительные технологии известны, а строительные материалы можно купить в любом объеме хоть завтра. Но когда речь заходит о строительстве, становится ясно, что без чертежей дом не построить.

О чем нужно позаботиться перед разработкой проекта

Даже самому опытному строителю требуются планы с размерами, фасады, разрезы и т.д. Совокупность чертежей и называется «проект». Сделать проект дома в программе можно и самому. Для этого надо знать 3 вещи:

1. Программу для создания проекта.
2. Понимание того, какой дом проектировать.
3. Основы архитектурного проектирования.

Это 3 успешных составляющих любого проекта. Без знания программы его не сделать. Без представления о том, каким будет дом — то же. А без основ архитектурного проектирования вы рискуете сделать проект, по которому ничего не построишь.

Почему знание компьютерной программы стоит перед пониманием того, каким будет дом? Потому что часто в программе и рождается идея загородного дома. Поэтому насколько удобной и понятной будет программа, настолько лучшим получится результат работы в ней. Эта статья будет посвящена самым востребованным компьютерным программам для создания проектов загородных домов.

Программы для создания проекта

Сегодня вы, особо не напрягаясь, сможете найти несколько вариантов программ, в чем можно сделать проект. Условно я разделю их на 2 группы: онлайн и оффлайн. Онлайн — где можно создать проект прямо в браузере. Оффлайн — где нужно устанавливать программу на свой ПК.

Онлайн программы

Скажу сразу, что полноценных проектных программ в таком формате нет. Есть сайты, на которых можно сделать планировку дома, и даже посмотреть на нее в 3Д. Но все, что касается объемного моделирования дома, пока еще, не доступно. Я считаю, что в скором времени такие программы обязательно появятся. Тем более, что попытки создать подобное уже есть. Они примитивны, и позволяют создавать лишь однообразные «скворечники». Там нет моделирования формы крыши, окон, декоративных элементов фасадов и т.д.

Если вам требуется лишь планировка вашего будущего дома, то помогут следующие онлайн-программы:

floorplanner — пионеры онлайн проектирования. Этот стартап появился раньше раскрученного Autodesk Homestyler и быстро завоевал популярность в интернете. Программа выгодно отличается удобным и красивым интерфейсом. Есть версия «демо» и «про». Про-версия позволяет добавлять описание, фото и видео в проект, делать многоэтажные планировки и, в целом, предназначена больше для риэлтеров, которые создают презентации домов. Также программу можно скачать и установить на свой ПК для оффлайн работы над проектом.

Autodesk Homestyler — самая известная программа из серии программ для онлайн-проектирования от Autodesk. Представляет собой не только программу для планировок, но и интернет-магазин отделочных материалов и мебели, а также возможность сделать 3Д-визуализацию полученного интерьера. Homestyler мне нравится больше, чем floorplanner своими возможностями. Например, в ней можно вводить размеры с клавиатуры и настраивать толщину стен будущего дома.

Остальные программы, такие как Roomsketcher или Planner 5D не предлагают ничего нового, а просто копируют лидеров этого рынка.

Непрофессиональные оффлайн программы

Основное отличие от онлайн-версии заключается в установке таких программ на жесткий диск компьютера. Т.е. вам не нужен интернет, чтобы сделать проект своего дома. Такой вариант является немного устаревшим, потому что вы, например, не сможете проектировать на мобильном устройстве (смартфоне или планшете).
FloorPlan 3D — наверное, самое удобное программное обеспечение на любительском уровне. После открытия программы вы сразу попадаете в несложный и понятный интерфейс. Кстати, на текущий момент, графика немного устарела. Но это не портит общего впечатления от этого софта. Рабочая среда полностью интерактивна. Присутсвуют 2Д и 3Д виды. Подойдет неподготовленным пользователям, которые проектируют свой дом и участок.
В программе можно посчитать площади помещений, сконструировать лестницу, наложить текстуры и подобрать мебель из немаленькой библиотеки. Есть неплохие архитектурные возможности в плане проектирования ломаных крыш и выступающих элементов. Так же в пакете присутствуют примеры проектов загородных домов и неплохой блок с 3Д-визуализацией.

Home Plan Pro — программа более высокого инженерного уровня. Ориентация на инженерную графику сразу бросится вам в глаза. Поэтому в программе можно создавать планы загородных домов для строительства на качественном уровне. Этому способствуют различные метрические системы, сохранение в несколько востребованных форматов, а также широкая библиотека элементов для создания проектов.

Envisioneer Express — программа, больше рассчитанная на создание дизайн-проектов интерьера. Однако, не исключает возможности моделировать и архитектурные объекты. Несложная в освоении не требует высоких системных требований вашего ПК. Авторы этого программного обеспечения позиционируют его как простейший BIM-инструмент. Кроме того, программа обладает неплохой 3Д-визуализацией 3D Home Architect — популярная долгое время программа, когда -то задала тон любительскому проектированию интерьеров и частных жилых домов. Помимо всего того, что есть в предыдущих программах, отмечу следующие моменты. Встроенная система распознания и предупреждения об ошибках в проектировании. Мощное ядро CAD, позволяющее быстро чертить планы с мебелью и переводить их в 3Д. При это корректировка возможна, как из 2Д, так и из 3Д режимов. Возможность работы с элементами произвольной формы. Автоматизированное создание крыши загородного дома. Автоматизированное создание планов и разрезов с 3Д-модели. Не могу ни отметить сильную сторону программы для создания ландшафта вокруг загородного дома.
Наверное, это одна из самых успешных программ любительского уровня, приближающая результат работы каждого к уровню профессиональных программ.

ArCon (Аркон) — практически полноценная программа для CAD-проектирования. Мы приближаемся к блоку профессиональных программ и заканчиваем обзор этого блока сильной программой для проектирования. Программное обеспечение можно скачать с официального сайта бесплатно в виде учебной версии. На текущий момент выпущено более 15 версий. История программы насчитывает длительный срок доработки и совершенствования.
Мощный пакет программы включает в себя все от создания планировок и 3Д-моделирования до обсчета ведомостей расхода материалов. Ассистенты местности, помещений и крыш помогут быстро справиться со сложными задачами. Возможность проектирования многоэтажных построек значительно расширяет круг проектируемых объектов.

Детали проекта, такие как мансардные окна, перила, балконы, балки, колонны, окна и двери — все они обладают индивидуальными параметрами, которые можно настраивать. Кроме того, программа позволяет создавать видео на основе проекта, а также работать с форматами других проектных программ. В общем, это доступная мощная программа для создания эскизных проектов загородных домов с элементами рабочего проекта.

SketchUP — эта программа стоит особняком. За последнее время она стала настолько удобной, что завоевала любовь многочисленных поклонников по всему миру. Удобное скачивание с официального сайта и установка, интеграция с многочисленными сервисами Google, простой интерфейс и миллионы библиотечных элементов, доступных на официальном сайте — все это привлекло внимание даже профессиональных проектировщиков. Ну а наличие многочисленных видео уроков в интернете способствуют чуть ли не моментальному изучению этой программы.

Существует версия SketchUP Pro для профессиональной работы над проектами. Так, известный плагин VRay, разработанный болгарской Chaos Group специально для SketchUP Pro, потряс аудиторию своим высоким качеством. Теперь, даже из простой 3Д-модели мдожно было сделать фотореалистичную картинку с тенями и отраженным светом. А благодаря широкой библиотеке элементов добавить в нее живописное и реалистичное окружение.

Скажу честно, в нашем бюро эта программа используется для создания эскизных проектов. Это сделано по ряду причин, но главные из них — скорость проектирования и импорт/экспорт во все необходимые рабочие форматы. Я бы рекомендовал именно эту программу для самостоятельного проектирования своего дома. По этой же причине в учебном центре Проектируй.рф ей посвящен мини-курс Как сделать проект дома, а также главный учебный курс Пошаговое обучение проектированию загородных домов.

Посмотрите, как создается модель загородного дома,

И как выглядит результат после работы с плагином VRay.

Профессиональные оффлайн программы

Graphisoft ArchiCAD — это «наше все» или самый подходящий инструмент для создания полного проекта под строительство загородного дома с ноля. Он долгое время был лидером рынка BIM-проектирования, пока Autodesk не раскрутила программу Revit, которая значительно потеснила ArchiCAD. BIM расшифровывается как «Building Information Model» (Информационная модель здания). Говоря проще, это цифровая 3Д-модель здания, с которой в автоматическом режиме «снимаются» планы, разрезы и фасады. Такой подход избавляет от необходимости создания каждого чертежа отдельно, а также ускоряет процесс внесения корректировок в проект.

В отличие от всех предыдущих программ ArchiCAD является проектным комплексом, в котором можно делать абсолютно все части проекта. Нет необходимости в использования дополнительных программ для визуализации, обсчета смет или оформления проекта. Это мощный профессиональный инструмент. В отличие, например, от Autocad он прост в освоении и сопровождается большим количеством обучающих уроков в открытом доступе. Но для полноценной работы в этой программе необходимо пройти специальный курс, а для создания проекта загородного дома — пройти обучение под руководством опытного наставника. Все это есть в основном учебном курсе на нашем сайте Пошаговое обучение проектированию загородных домов. В процессе обучения каждый из учеников получает примеры проектов в этой программе и альбомы технических решений с необходимыми узлами «на все случаи жизни».

Ежегодно наше проектное бюро выпускает более 20 полных проектов для строительства загородных домов. Все они делаются в программе ArchiCAD. Часть из них выложена на этой странице.

Посмотрите на возможности этой программы (нажмите для увеличения).

Также посмотрите работы наших учеников в Graphisoft ArchiCAD по этой ссылке.

Autodesk Revit — та самая программа, потеснившая ArchiCAD. Ее главным преимуществом является хорошая интеграция с другими продуктами компании Autodesk, успевшим завоевать многие стороны проектной деятельности. На сегодняшний день это самая перспективная программа для BIM-проектирования, позволяющая полностью заменить громоздкий инструментарий проектировщика. Ведь в одной информационной модели можно объединить архитектуру, конструкции и все инженерные сети.

Хорошая инженерная графика, автоматизация большинства процессов, настраиваемая стандартизация проектов, автоматический обсчет всех требуемых проектом показателей и т.д. — такие мощные возможности, скорее всего, любителю не потребуются. Но, если есть желание углубиться в тему проектирования и стать в ней профессионалом, то изучение Revit станет хорошим заделом на будущее.

Кроме того, многие западные проектные бюро уже давно перешли на эту программу. Поэтому в ней собраны самые последние наработки из сфер энергосбережения и западных инженерных стандартов. Ее ценят и уважают в профессиональном сообществе. Ходят слухи, что и в России скоро введут BIM-стандарт разработки и согласования проектной документации. Если это произойдет, то, скорее всего, за основу будет взят Autodesk Revit.

В учебном центре Проектируй.рф находится в разработке курс «Autodesk Revit для создания проектов загородных домов». Уже скоро вы сможете не только изучить эту мощную программу, но и сразу же сделать в ней проект загородного дома.

Этапы проектирования загородного дома

После завершения подготовительных работ наступает следующий важный этап – проектирование. Рекомендуется отказаться от идеи самостоятельной разработки, в крайнем случае – под постоянным контролем специалиста.

Недочеты и ошибки в проекте могут привести к большим проблемам: разрушение здания, непригодности проживания в доме, деформация объекта и другим неприятностям, что сопровождается большими финансовыми затратами. Такая работа требует профильных знаний и опыта. В идеальном варианте следует обратиться к опытным проектировщикам: для адаптации под конкретные требования типового или заказа индивидуального проекта.

Разработка решения специалистами проходит в несколько этапов:

1. Эскизный проект.
2. Создание рабочей документации.
3. Разработка планов по ландшафту и вспомогательным постройкам по желанию заказчика.
4. Подготовка разрешительных документов при необходимости.

Эскизный проект включает схемы и планы организации земельного участка, каждого этажа дома, разрезов объекта, фасада, основных конструктивных элементов, а также визуализацию будущего жилого строения. Он демонстрирует основные решения, которые дают конкретное представление об устройстве и внешнем виде здания. Эскизный проект – техническое задание для создания рабочей документации. Он создается на основе требований заказчика и результатов геологоразведки.

Создание рабочей документации – заключительный этап проектирования. На основании её, осуществляются строительные и монтажные работы. Рабочая документация включает три раздела:

1. Архитектурный (АР). В него входят планы фундамента, этажей, балок, проемов, крыши, стропильной системы, разрезы дома, кровли, стен и сводная записка.
2. Конструктивный. (КР). Он включает в себя сводную информацию по проектному решению, схемы фундамента и перекрытий, развернутый план и схемы расположения лестниц, стропильной конструкции.
3. Инженерные. Разделы содержат расчеты и схемы инженерных коммуникаций: водоснабжения, канализации, вентиляции и других сетей.

По желанию заказчика специалисты разработают подробные планы ландшафта и дополнительных построек на участке: гаража, ангара и других строений. Это поможет организовать небольшой архитектурный комплекс, который будет отличаться гармоничным и привлекательным внешним видом. Ландшафтный дизайн также играет немаловажную роль, поэтому его разработку тоже рекомендуется доверить специалистам.

Подготовка разрешительных документов на проведение строительства нужна, если земельный участок предназначен для садоводства и ведения дачного хозяйства согласно ст. 51 Градостроительного кодекса России. В этой ситуации следует подготовить следующий пакет:

• заявление;
• документация, которая подтверждает право собственности на участок;
• градостроительный план;
• схема планировочной организации земли с обозначением месторасположения дома.

Если назначение земли – индивидуальное строительство жилья, то разрешительные документы не требуются.

Читать также: «Правила проектирования домов».

Утверждение проекта для начала строительства

Необходимость корректировки проекта. Даже в том случае, если вы сами смогли изобразить на бумаге дом своей мечты, необходимо будет перед началом строительства дома все-таки проконсультироваться со специалистами – мнение грамотного прораба или же архитектора лишним не будет. Как минимум, необходимо будет согласовать следующие моменты:

Проведение собственной канализации;

Необходимо понимать, что все указанные выше вопросы не являются художественной или архитектурной частью проекта. Это все — самые рутинные вопросы, грамотный подход к решению которых обеспечивается только профессионалами своего дела. В крайнем случае, любой недосмотр при самостоятельном составлении проекта дома, который допустил человек, не имеющий профильного образования, может быть подкорректирован грамотным прорабом, который практическую сторону любой идеи понимает намного лучше. Хотя даже в том случае, если проект составляется профессиональными архитекторами, то также не исключаются чисто практические недочеты.

Архитектурно-строительные решения (АС)

Проектная документация предоставляется на бумажном носителе формата А3, в одном экземпляре, заверенная синей печатью. В состав проекта входят два раздела: АР (архитектурные решения) и КР (конструктивные решения).

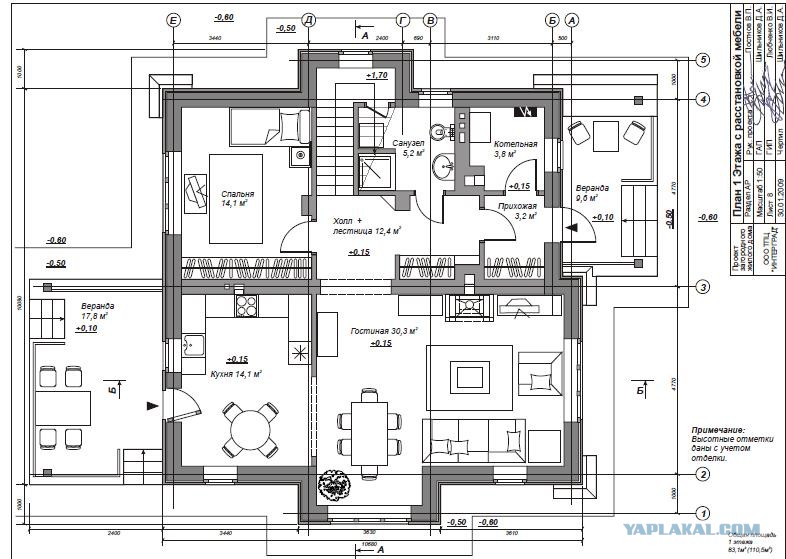

Рабочие чертежи марки АР (Архитектурные решения)

Этот раздел состоит из нескольких частей:

• общие данные об объекте и пояснительная записка;
• генплан;
• разбивочный план осей;
• кладочные и маркировочные планы;
• каждый из фасадов дома с указанием высотных отметок;
• план кровли;
• основные разрезы по дому;
• экспликация полов, особенности заполнения проемов окон и дверей;
• вентиляционные каналы и дымоходы.

В архитектурных чертежах указано расположение всех окон, дверей, шахт вентиляции, каминов с дымоходами, высота этажей, толщина стен; показаны основные конструктивные узлы.

Проект дома, прежде всего, поможет Вам представить себе, как будет выглядеть ваш будущий дом на ландшафте. А эскизы этажей помогут вам понять, что будет представлять Ваш будущий дом изнутри.

Все наши проекты проходят полный цикл проектирования и готовы для строительства частного дома. Чертежи высокого уровня и предназначены для работы с профессиональными строителями.

В составе наших проектов мы не предоставляем сметы. Мы делаем это сознательно, так как цены меняются, в зависимости от специфики местного рынка материалов и услуг, транспортной доступности и участка застройки. Даже климатические условия могут влиять на цены. Поэтому точных цен мы не сможем указать. Но Вы можете рассчитать все цены сами, потому как проект дает полное представление об объемах и количестве материала для строительства.

Компания ТопДом предоставляет проекты домов, которые включают в себя полный комплект чертежей, состоящих из трех разделов:

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

Как составить план дома самостоятельно

1. При составлении проекта дома, в первую очередь, правильно будет узнать о свойствах грунтов на территории будущего жилья, а также высоту, на которой залегают грунтовые воды. Особенно важна эта информация при планировке фундамента с подвалом. Такие работы лучше проводить к концу осени или началу весны, когда грунтовые воды подняты максимально.
2. Когда инженерно-геологические исследования закончены и получено заключение, нарисуйте план для строительства подвала. Если грунтовые воды на слишком высоком уровне, а площадь позволяет, то подвал рекомендуется заменить дополнительным помещением в доме.
3. Далее выберите материал, который будет использоваться в строении. После этого принимайтесь за проект дома и работайте над чертежами. В целях экономии выбирайте простые проекты. Любое усложнение модели строения повлияет на стоимость готового проекта. Это же касается и крыши: количество стыков, изгибов повлияет на её стоимость. Крыши сложной формы менее надёжны, ведь через некоторое время в таких местах может образоваться течь.
4. Чтобы энергосбережение было более эффективным, для нежилых помещений окна располагайте с северной стороны, а для жилых комнат – с южной. Учитывайте и то, что на энергозатратность постройки повлияют материалы теплоизоляции, расположение и размеры окон. Также выберите толщину стен дома.
5. В план первого этажа желательно внести тамбур, гостиную, кухню (столовую), санитарные комнаты, котельную. Второй этаж обычно предназначен для спальных комнат, санузла, а если позволяет площадь строения, то для ещё одной гостиной.
6. Общие и гостиные комнаты по площади не должны быть менее 16 кв.м., кухни и другие жилые помещения – от 9 кв. м. В зависимости от количества и площади помещений будут зависеть общие габариты дома.

Важно, чтобы расположенные объекты не препятствовали свободному перемещению по территории дома.

Проектирование мансарды и крыши

Решили создать проект дома сами – не нужно будет пытаться нарисовать какую-то слишком «заумную» крышу с большим количеством изгибов. Запомните – крыша является одним из самых важных структурных компонентов в доме, и пытаться создавать дополнительную эстетичность, поставив под вопрос надежность, уж точно не стоит. Это все приведет к тому, что местах изгибов возникнут течи. Рисуете проект – будьте добры, исповедуйте принципы минимализма в архитектуре.

Для проектирования подобной крыши без архитектора не обойтись

Зависимость проектировки дома с изоляцией

Есть одно очень важное правило – все вспомогательные помещения необходимо строить с северной стороны. Несмотря на то, что теплоизоляция, выполняемая при помощи строительных материалов, имеет первостепенное значение, взаимное расположение комнат также нельзя выпускать из виду – хотя бы из-за экономии расхода энергии на обогрев дома.

Методы проектирования

Читаемость и визуальная иерархия

Выбор шрифтов для заголовков и цвет фона должен проходить очень строгие исследования и тестирование, поскольку аспект читаемости в заголовке играет жизненно важную роль. Пользователь должен иметь возможность сканировать и воспринимать эту базовую информацию как можно быстрее без каких-либо дополнительных усилий. В противном случае вы рискуете предоставить недружественный интерфейс.

Гамбургер-меню

Гамбургер-меню – еще одно довольно популярное решение для дизайна функциональности хедера.

Эта кнопка обычно помещается в заголовок, и в настоящее время это типичный элемент взаимодействия. Большинство пользователей, которые регулярно посещают и используют веб-сайты, знают, что эта кнопка скрывает основные категории данных, поэтому этот трюк не требует дополнительных объяснений и подсказок.

Гамбургер-меню освобождает пространство, делая интерфейс более минималистичным и свободным, а также сохраняет место для других важных элементов макета. Эта технология проектирования также дает дополнительные преимущества для адаптивного дизайна, скрывающего навигационные элементы и делая интерфейс гармоничным на разных устройствах.

Представленная концепция веб-дизайна показывает версию меню гамбургеров. Поскольку меню веб-сайта содержит много позиций, дизайнер использует эту технику, помещая кнопку гамбургера в область начального взаимодействия — верхний левый угол. Это позволяет создать заголовок, поддерживающий общий минималистичный стиль веб-сайта.

Фиксированный хедер

Представляет собой еще одну тенденцию, способную повысить удобство использования. Фактически, он позволяет предоставлять пользователям зону навигации, доступную в любой точке взаимодействия, что может быть полезно с точки зрения содержания страниц с длинным скроллингом.

Двойное меню

Двойное меню в хедере помогает создать два «уровня» навигации.

Как вы можете видеть, на веб-сайте также используется фикированный заголовок, который состоит из двух уровней навигации.

В верхнем меню отображаются ссылки на социальные сети, логотип, поиск, корзина покупок и кнопка гамбургера, скрывающая расширенное меню.

Вторая линия навигации обеспечивает мгновенное подключение к основным областям взаимодействия: каталог продуктов, местоположение точек продаж, новости и специальные предложения, информацию об услуге и разделе контактов.

Визуальная иерархия делает все элементы понятными и легко читаемыми, обеспечивая прочную основу для положительного пользовательского опыта.

Примеры использования крупных, баннерных шрифтов в веб-дизайне

Создание проектов домов. Как самому сделать проект дома и учесть все необходимые нюансы?

Каждый дом, даже самый маленький, представляет собой достаточно сложную техническую систему, в которой присутствуют различные элементы конструкции, которые напрямую зависят друг от друга. И чтобы ваш дом был качественным, надежным, устойчивым и безопасным для жизнедеятельности, необходимо помнить, что нуждается в составлении проекта строительства. Чтобы создать проект дома самому, нужно быть на все 100% уверенным в своих знаниях и навыках в инженерном проектировании.

Проектирование домов — особенности и узучение

Как самому сделать проект дома?

Возможно, многие не знают, но строительство любого здания или дома начинается именно с его проектирования. Вы спросите, как сделать проект дома самому? В данном случае необходимо обладать специальными навыками и достаточным опытом для проведения всех необходимых расчетов и создания чертежей, кроме того, желательно иметь образование в архитектурной сфере деятельности. В ином случае, чтобы составить проект дома, лучше всего будет обратиться к высококвалифицированным специалистам.
Каждый дом, даже самый маленький, представляет собой достаточно сложную техническую систему, в которой присутствуют различные элементы конструкции, которые напрямую зависят друг от друга. И чтобы ваш дом был качественным, надежным, устойчивым и безопасным для жизнедеятельности, необходимо помнить, что нуждается в составлении проекта строительства. Чтобы создать проект дома самому, нужно быть на все 100% уверенным в своих знаниях и навыках в инженерном проектировании.

Процесс проектирования любого здания является достаточно трудоемким и сложным. Здесь недостаточно просто нарисовать строение дома, его расположение или внешний вид. При проектировании необходимо провести множество инженерных расчетов, к примеру, вычислить необходимую мощность отопительного оборудования или потребность в электрической энергии, а также начертить немало чертежей, детально отображающих конструктивное строение дома.

К тому же составить проект дома самостоятельно – это довольно рискованно. Ведь без достаточного опыта вы можете ошибиться в каких-нибудь мелочах, которые в последствие могут привести к неприятным последствиям и, возможно, большим финансовым затратам. Поэтому наиболее безопасным и надежным вариантом будет обратиться к специалистам, которые прекрасно осведомлены о том, как выглядит проект дома, и знают все «подводные камни» процесса проектирования.

Рассмотрим как и с помощью чего сделать проект дома онлайн?



Конечно, все это неспроста, проектировщики с каждым днем берут все больше, а их работа все легче и легче. Раньше для того, чтобы узнать, как сделать проект дома самому, требовалось очень много труда и подсчетов, поэтому проще было обратиться к специализированному человеку. С появлением компьютеров, работа дизайнеров значительно упростилась, до такого состояния, что теперь создать макет своего дома может абсолютно каждый. Однако перед созданием возникает много вопросов, какой программой пользоваться и пойдет ли она на стареньком домашнем компьютере. Дело в том, что программы для работы с трехмерными объектами очень требовательные, поэтому им нужны мощные компьютеры. Если нет возможности установить себе данную программу, то легче начать с листочка и карандаша.Если стал вопрос, как сделать проект дома самому на компьютере, то для многих это может оказаться разочарованием, однако не стоит. Дело в том, что есть и довольно слабенькие программы, которые могут пойти и на маломощном компьютере, но их функциональность будет гораздо слабее, однако для некоторых и этого может оказаться окончательным.

Профессиональные проектировщики коттеджей, домов и дизайнеры, пользуются платными и мощными программами, так как их работа заключается в предложении заказчику нескольких, совершенно разных вариантов. Чтобы было, откуда взять разные варианты, программа должна быть многофункциональной и иметь множество дополнений, таких как обустройство комнат или ландшафтный дизайн.

Это говорит о том, что любой объект создается вручную при помощи точек и отрезков. Конечно, эта программа максимальна, функциональна, но в ней есть некоторые минусы, которые не всем понравятся. Проектирование в такой программе могут осуществлять только люди изучающие ее основы. Программа очень сложна в использовании, поэтому необходимо пройти курс по ее изучению. Так же последняя версия данного программного продукта, весьма требовательна в параметрах, поэтому для нее нужны довольно мощные компьютеры. И наконец, время, для того, чтобы создать проект дома, необходимо потратить очень много времени, даже самому опытному человеку. Но AutoCAD это не единственная программа, которая используется профессиональными проектировщиками и дизайнерами. Не меньшей популярностью пользуется 3DMAX. Эта программа позволяет создавать объемные объекты любой сложности, поэтому на проектирование целого дома, так же уйдет очень много времени и сил. В отличие от программы AutoCAD, тут можно целиком построить плоские объекты, типа стен, полов или крыши. К сожалению, как уже упоминалось, AutoCAD не позволяет использовать такого рода объекты, ему придется расчертить каждую сторону в отдельности и затем залить ее нужным цветом. Если не принципиальна детализация каждого объекта и их структура, то лучше всего будет воспользоваться простыми, бесплатными программами, но если появилась цель стать проектировщиком или дизайнером, то тут конечно надо начать с изучения более сложных программ, которые позволят точно детализировать каждую деталь.

Средства проектирования 3D моделей домов, создания интерьеров, мебели и т.д.

В наборе представлено несколько программ, помогающих при проектировании домов, мебели и интерьеров. Google SketchUp, например, помогает делать первые шаги в 3D моделировании объектов. Это могут быть жилые помещения, хозяйственные постройки, склады и даже большие промышленные здания. Программа позволяет строить модели с точными размерами, менять текстуры — и все это с помощью достаточно большого количества инструментов.

Конструкторы мебели, в свою очередь, предоставляют большое количество образцов деталей, из которых можно создать практические любые модели. Вы можете не только создать модель, но и составить список необходимых деталей для закупки и даже рассчитать стоимость проекта. Такие средства проектирования делают работу в полуавтоматическом режиме, выполняя за пользователя рутинные задачи. На основе заданных размеров программа может построить готовый компонент, после чего вы можете отредактировать параметры.

В наборе есть также такие известные продукты, как AutoCAD и КОМПАС-3D — их можно использовать для любых целей, в том числе и для проектировании домов и интеръеров, но они являются дорогостоящим ПО. В то же время, более дешевые, но функциональные программы могут стать отличным выбором для новичков. Например, если ваша задача спроектировать обстановку в своей квартире без привлечения профессиональных дизайнеров, то вам может подойти программа Ashampoo Home Designer, которая дает возможность передвигать по комнате мебель, подбирать метериалы, и даже расставлять макеты людей для большей реалистичности.

Программы для проэктирования домов

Какой программой сделать проект дома?

Программ планировщиков сегодня представлено огромное количество. Есть среди них платные и бесплатные, профессиональные и непрофессиональные, простые и замороченные.
Рассмотрим некоторые из них, которые на мой взгляд являются самыми известными.

1. ARCHICAD
Специализированная программа созданная фирмой Graphisoft.
Программа предназначена не только для профессиональных архитекторов и дизайнеров, но и для неискушенных пользователей — людей, занятых перепланировкой квартиры, постройкой дома и благоустройством участка.
Программа лицензионная.
Считается удобной и простой. Работает в 2D и 3D.
Надо учитывать, что за 1 день , конечно, вы не сможете освоить, но через недельку с уверенность план квартиры точно начертите, и сможете виртуально погулять по ней.
Средний уровень сложности.

2. AUTOCAD — двух и трёхмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk.
Это программа для очень широкого использования. Применима не только для архитектуры и дизайна, а вообще для проектирования всего , что необходимо придумать отчертить и воплотить в жизнь.
Специально для повседневных нужд архитекторов была разработана AutoCAD Architecture. Чертежи теперь — это не рутина:).
Но могу отметить, что программа непроста в изучении и потребует времени и усидчивости.
Высокий уровень сложности.

3. ARCON Small Business.
Программа это упрощенная версия программы ArCon. Здесь отсутствуют функции, необходимые для профессионального проектирования, программа максимально подходит для частного использования для дизайна собственного загородного дома, либо разработки дизайна фасада дома, для перепланировки дома или отдельного помещения.
Программа создает объект в двухмерном пространстве и дает возможность «погулять» в будущем «доме мечты».

4. FLOORPLAN 3D — это простая и удобная компьютерная программа для перепланировки квартиры, дизайна дома, реконструирования офиса. При всей своей простоте и удобстве, программа обладает многими свойствами профессиональных приложений.
Программа очень проста в освоении. К ней прилагается довольно не плохой учебник. Библиотека моделей очень незамысловатая, но для планировки этого вполне достаточно.
Низкий и средний уровни сложности.

5. SWEET HOME 3D — бесплатное приложение для дизайна интерьера. Она ориентирована на пользователях, которые не искушены более продвинутыми архитектурными программами. На людей, которым надо быстро, для себя сделать подготовку к ремонту:).

Программа очень простая в освоении и в использовании.
Есть большой набор предметов обстановки для всех помещений. Каждой тумбочке (ковру, картине и т.д.) можно задать высоту-ширину-глубину, а также цвет и текстуру.

Единственное — мне не нравится, что нет возможности построить нормальный план с расстановкой мебели. Только ориентировочный.

Низкий уровень сложности.

6. SKETCHUP.

«Моделируйте все, что захотите
Обновите интерьер своей гостиной. Придумайте новую мебель. Создайте модель своего города для Google Планета Земля. Возможностям использования SketchUp нет предела.» — девиз программы.

Очень проста в освоении. К сожалению, полноценного учебника на русском языке еще нет, но доступны отличные начальные уроки на официальном сайте и многочисленные видеоуроки на youtube. Программа очень лояльна. Не занмает много места в системе. И она БЕСПЛАТНА:)
Описание преимуществ займет не одну страницу:) Так что просто пробуйте.
Неудобна тем , что нет возможности в бесплатной версии построить 2х мерный план.

Низкий, средний и высокий уровни сложности.

7. Семейство продуктов ADOBE.

Photoshop и Adobe Illustrator (AI). Обе являются профессиональными, но могут заинтересовать и любителей:).
PHOTOSHOP — самая известная и любимая многими программа. Несмотря на то, что изначально она была разработана как редактор различных изображений (фотографий, например), в данное время она широко используется в различных сферах.
ILLUSTRATOR — задуманный изначально как редактор векторной графики, используются сегодня в самых разных целях.
Эти программы нельзя назвать сверхсложными, но на каждую придется потратить время для изучения.

Однако если у вас они уже инсталлированы и вы умеете ими пользоваться на хорошем уровне, то считайте , что данные программы вам будут являться электронными бумагой, линейкой и карандашом. Все действия по черчению плана эдинтичны черчению от руки. Только вместо бумаги — экран. А вместо карандаша мышка.
Средний и высокий уровни сложности.
Фотошоп помощник дизайнера
План холла, был выполнен мной полностью в PHOTOSHOP        8. COREL — программа для работы в векторной графике. Очень схожа с АI. При любви к ней и навыках работы — сделать макет дома из бумаги своими руками’>также заменяет бумагу и карандаш:)
Средний и высокий уровни сложности.

9. KITCHENDRAW — программа разработана специально для проектирования кухонь и ванных комнат. Простой и понятный интерфейс. Сегодня уже есть много ознакомительных и обучающих уроков на русском языке. Не смотря на заявленные производителем ограничения в использовании программа позволяет легко создать план не только кухни, но и всей квартиры.
Сегодня существует много библиотек готовой мебели для использования в этой программе. При более полноценном погружении в интерфейс можно научиться самим моделировать предметы интерьера.
Позволяет присваивать предметам различные текстуры.

Очень удобна тем , что можно работать в двух форматах — 2d и 3D.
На плане размещены все необходимые размеры.

Помимо плана вы сможете в объеме оценить свой «Дом мечты».
Неоценимый плюс — очень быстрая обработка файла в режиме «фотореализм».
10. ПЛАНИРОВЩИК ИКЕА.
«Пусть кухня вашей мечты станет реальной» — заголовок программы на официальном сайт.

Очень простая, не требующая загрузки на свой компьютер программа. Вам нужен только интернет и внимательно прочитать инструкцию к работе. (Также можно загрузить и оффлайновую версию программы на официально сайте Икеа).

Интерфейс понятен, не перегружен информацией.
Программа , конечно, ориентирована на продукцию ИКЕА, но будет полезна, даже если Вы и не собираетесь приобретать данную мебель. Благодаря программе сможете оценить свои комнаты в объеме и с мебелью.
Полезна тем, кто изначально нацелен на приобретение продукции от компании ИКЕА:
можно не только распланировать интерьер, но и сразу посчитать его стоимость.
Неудобна тем , что нет возможности построить 2х мерный план.
Низкий уровень сложности.

11. PRO100 — программа для проектирования мебели и построения интерьеров с немедленной визуализацией сцены. Отличается простотой обслуживания и понятностью интерфейса и множеством инструментов, возможностью строения собственных библиотек и пользования многими, готовыми модулями.
Сейчас активно используется не только для проектирования мебели, но и для дизайна интерьера в целом.

Неудобна тем , что нет возможности построить 2х мерный план.

Низкий, средний и высокий уровни сложности.

12. ICOVIA ROOM PLANNER — еще один очень любимый мною ресурс. Достаточно простой. Данной программой пользуются многие продавцы мебели и предметов интерьера за рубежом. Она работает в онлайн режиме. Все что необходимо — интернет и регистрация.
Большая база моделей мебели. Удобный интерфейс, можно сохранять свои планы и делиться ими в соц сетях.
Есть черно-белый и цветной режимы.
Работает с метрической и американской системами измерений.

Конечно, это небольшой список того , что есть в списке планировщиков.
Выбирайте тот, который больше всего удобен, понятен и полезен в данный момент именно Вам.

Никто не ограничивает Вас в использовании сразу нескольких программ.

Даже очень удачно может быть для некоторых построить план от руки, а смоделировать 3D в другой программе, например, в Sketchup.

Программа для проектирования домов в 3D

3D проектирование домов – это создание объёмной модели дома в разных программах, которые специализируются на 3D графике. Для примера можно выделить следующие программы: 3Ds Max, Autocad, Archicad и House Creator. В будущем созданная модель может быть использована для создания рабочей строительной документации, расчёта разных смет на материалы и работы. Также данный вид проектирования используют для создания реалистичной модели дома.

Далее будут описаны особенности проектирования дома в 3D формате с применением различного программного обеспечения и софта.

Для начала, заказчик должен выбрать стиль и размер дома. Нужно полное представление об этажности дома и предназначении помещений внутри него.

В Autocad можно выполнить плоский чертёж плана этажей.

Преимущества проектирования дома в программе «Дизайн Интерьера 3D»

Софта для создания макетов помещений достаточно много: от совсем примитивного до профессионального. Почему стоит остановиться именно на «Дизайне Интерьера 3D»? На это есть несколько весомых причин:

• ✓ Высокая скорость работы.
  Вы сможете создать план дома буквально за 5 минут!
• ✓ Интерфейс редактора интуитивный и выполнен полностью на русском языке
  .
• ✓ Результат может быть показан как 2D план или наглядная трёхмерная модель
  .
• ✓ Экспорт результата в удобном виде:
  печать, сохранение на ПК, создание рабочего файла для продолжения редактирования в будущем.
• ✓ Широкий инструментарий
  : программа обладает каталогами дверей и окон, заготовками комнат, коллекцией мебели, богатым выбором отделочных материалов.
• ✓ Cкачать бесплатную версию
  редактора и начертить дом можно прямо сейчас!

Floor Plan в 3D

Бесплатно можно пользоваться программой Floor Plan в 3D. Она предназначена для выполнения следующих функций:

• перепланировки;
• проведения дизайнерских работ;
• осуществления реконструкции помещения.

Проект дома созданного в программе Floor Plan 3D

Рассматриваемый вариант отличается своей простотой. Многие пользователи отмечают, что в данной программе удобно работать. Это обусловлено понятным интерфейсом и наличием большого количества приложений профессионального уровня.

Если воспользоваться услугами программы Floor Plan в 3D, можно за относительно короткое время получить реальную модель любого помещения, например, дома, квартиры, гаража, офиса и т. д.

Преимущество Floor Plan — в возможности получения моделей 3D планировки квартиры. При этом они выглядят полноценными и реальными. Программа характеризуется наличием специальных библиотек, использование которых дает возможность расширить ее функционал. В результате можно предусмотреть меблировку комнат и выбор текстуры, подсветки и т. д.

Floor Plan в 3D — это еще и отличная возможность создания различных конструкций, работающих в автоматическом режиме, например, потолка или расположение лестницы. Не остается без внимания и территория возле дома.

Что следует учитывать при проектировке дома

При обустройстве жилища, имейте в виду следующее:

• ✓ площадь.
  В загородных постройках, как правило, много пространства. Организуйте его так, чтобы не было слишком пустых комнат.
• ✓ цвета.
  Не выбирайте для отделки яркие оттенки. Они быстро вызывают привыкание и надоедают. Остановитесь на нейтральных тонах.
• ✓ декор.
  Включайте в обстановку вещи, способные подчеркнуть уютную атмосферу загородного дома. Они же помогут заполнить «‎пустое» пространство.

Нарисовать план дома

Нарисовать план дома можно в обычном редакторе Word

Если вам понадобилось срочно нарисовать план дома или бани самому,просто для наглядности,для уточнения тех или иных размеров помещений,то не надо искать специальной программы.

Специальные программы обычно многофункциональны,имею сложный интерфейс. Они рассчитаны на проектировщиков,поэтому вам понадобится большое количество времени,чтобы в ней разобраться,научиться пользоваться.

Нарисовать планировку бани или дома очень быстро и достаточно профессионально для строительства своими руками можно в обычном Ворде. Например, план бани с парилкой нарисован мной с помощью инструментов Word.

Итак,последовательность действий:

1. создаем файл Ворд через «файл»-«создать»-«Word»
2. заходим в него
3. в меню рисование выбираем значок «прямоугольник»
   Рисуем общий размер бани с помощью значка «прямоугольник»
4. рисуем прямоугольник
5. корректируем его размеры в соответствии с масштабом: по верхней линейке отмеряем общую длину бани( в данном примере она равна 7м) и пододвигаем ширину прямоугольника,которая должна быть равной 3м по боковой левой линейке.Таким образов у нас появилось здание (дом или баня) общими размерами 3х7 м
6. Обозначаем внутренние стены между помещениями воспользовавшись значком «линия». Первое и второе помещения разграничиваем линиями,ширина между которыми 2м. Третье помещение соответственно получается 3м
   Рисуем линии внутренних стен и дверей значком «линия»
7. Если необходимо уменьшить или увеличить данные помещения,то сдвигаем линии,обозначающие стены между помещениями,кликнув на них(активизировав линию).
8. Обозначаем на плане дверные проемы опять же с помощью значка «линия».На чертежах дверь обозначается косой линией,которая означает открытую дверь.Наносим такие линии в каждом помещении
9. Пишем наименование помещений. Кликая на значок в крайнем левом углу «Добавить объект WordArt»,вызываем окно выбора надписи.Выбираем любое,лучше попроще.Говорим «ок».После чего заполняем в открывшемся окне надпись,предварительно выбрав размер шрифта. Появившуюся надпись на плане захватываем и перемещаем в то место,которое ей предназначено. Итак,повторяем данную последовательность действий со всеми надписями,которые необходимо нанести на план
   Рисуем надпись с помощью инструмента WordArt

   Выбираем шрифт и пишем надпись в окне WordArt

10. Наносим на план размерные линии с помощью значков «стрелка» и «линия». «Линия» нужна для вертикальных линий, а «стрелку» рисуем между ними.
    Рисуем линии внутренних стен и дверей значком «линия»

    Рисуем размерные линии значком «стрелка»

11. Над каждой размерной линией («стрелкой») пишем цифры,соответствующие размерам помещений с помощью инструмента WordArt (см. п.9). Если размеры имеют одинаковое значение,то можно воспользоваться левой клавишей мыши и сделать копию надписи,а затем вставить.Это быстрее,чем писать надпись в инструменте WordArt
12. Чтобы цифра ширины(высоты) помещения стала вдоль размерной линии ее необходимо развернуть,для этого идем в «рисование»,повернуть-отразить-повернуть на 90 градусов.
13. Снова пишем надпись-наименование чертежа «План бани»-см.п.9
14. Рисуем дополнительные элементы на плане: печь и душ,воспользовавшись или «линией» или «прямоугольником». Также пишем рядом наименование этих элементов плана.
15. В заключение в можете написать внизу чертежа примечания,в которых описываете конструктивные особенности вашего проекта: стены,фундамент,крышу или необходимые пояснения к плану бани.
16. Чертеж плана бани или дома-готов.Конечно,это эскиз,так как на нем не вычерчены и не обозначены толщины наружных и внутренних стен,оконные и дверные проемы. Но,более детальный план вы можете сделать по необходимости.
    Нарисовать план дома можно в обычном редакторе Word

Нарисовать план дома или бани в обычном редакторе Word гораздо легче,чем осваивать программу,предназначенную для специалистов. А зачастую большего и не требуется. Такой план смотрится и читается легче и понятнее,чем эскизы от руки.

banjstroi.ru

Как работать в программе для моделирования дома

Программа для планировки дома «‎Дизайн Интерьера» поможет своими руками создать полноценную объёмную модель жилья, до мелочей продумав детали:

• ✓ начертите план;
• ✓ установите окна и двери;
• ✓ подберите внешнюю и внутреннюю отделку;
• ✓ добавьте мебель и предметы декора.

Пройдёмся по каждому этапу работы чуть подробнее.

• Шаг №1. Создание чертежа

Создайте чистый проект и выберите пункт «‎Начать с нуля»

. Используя инструмент
«Нарисовать комнату»
, начертите на схеме фигуру. Обязательно соблюдайте масштаб. Аналогичным образом добавьте на схему все остальные помещения, как жилые, так и хозяйственные. У соседних комнат должны быть смежные стены.

Начертите план помещений вручную

Если постройка имеет несколько этажей, перейдите в одноимённую вкладку и добавьте на макет новый уровень. Используйте лестницы, чтобы соединить этажи.

Подготовка модели здания и, в особенности, проектирование каркасных домов предполагает обязательный подбор материалов для облицовки фасада. Софт позволяет настроить внешнюю отделку уже на этом этапе. В первую очередь уберите галочку возле строки «‎Прозрачные стены»

, если она есть. Откройте «‎Свойства», кликните по пункту
«‎Стены снаружи»
и выберите оптимальный материал.

• Шаг №2. Планировка дома

Далее вам необходимо расставить окна и межкомнатные двери. Для этого используйте одноимённые команды из вкладки «‎Проект». Каталоги включают все возможные модели. Вы сможете выбрать широкие трёхкамерные и четырёхкамерные окна, чтобы пропускать больше естественного света. В мансарду можно установить компактное одинарное окно. В подборке дверей вы найдёте не только традиционные решения, но и дверные проёмы, включая арочные. Их использование придаст стиля и визуально сделает пространство более открытым.

Выберите подходящее окно из каталога программы

• Шаг №3. Создание дизайна интерьера дома

Настройте отделочные материалы для стен, пола и потолка в каждом помещении. Используйте готовые текстуры – конструктор включает десятки вариантов, которые имитируют реальные материалы – обои, плитки, ковролин, пакет и кирпич. Для каждой поверхности – свой набор текстур. Откройте вкладку «‎Свойства», чтобы подобрать отделку для дизайна дома. При желании загрузите своё изображение.

Выберите понравившиеся обои из каталога

Старайтесь выдерживать один стиль. Посмотрите готовые проекты домов, чтобы вдохновиться и найти подходящие идеи.

• Шаг №4. Расстановка мебели

Оборудуйте жильё мебелью. Набор для удобства поделен на тематические разделы. Откройте пункт «‎Спальня»

– и вы увидите кровати, тумбы и шкафы, кликните
«‎Гостиная»
– и вы найдёте диваны, витрины и стенки, нажмите
«‎Кухня»
. – и сможете выбрать плиту, холодильник и обеденный стол.

Расставьте мебель в каждой комнате

Вид объектов можно настраивать по своему вкусу, обратившись к вкладке «Свойства». В частности – меняйте материал отделки выбранного предмета, фиксируйте его точное расположение и корректируйте габариты. Обставляя жильё, делайте акцент на комфорте и функциональности. Оцените готовые проекты по расстановке мебели в доме – так вам будет проще придумать, какая схема расположения будет идеальна именно для вас.

Ответы на часто встречающиеся вопросы

Использование автоматических систем проектирования вызывает много вопросов. Чаще всего, пользователи сталкиваются с тем, что не знают, какой продукт лучше всего использовать в том или ином случае.

Какая программа лучше для проектирования каркасных домов

Для каркасных домов есть ряд специализированных программ. Например, К3-Коттедж. Программа платная и довольно дорогая, но служит именно для проектирования срубов бань, домов и других различных деревянных конструкций. Более дешёвые аналоги не обладают всеми возможностями платных программ. Спроектировать в них можно лишь в общих чертах и, возможно, без расчёта количества необходимых материалов.

Какая программа лучше для расчётов материалов для строительства дома

Специальные программы для проектирования содержат механизм подсчёта количества необходимых для строительства материалов. Правда, и стоят такие программные комплексы достаточно дорого. Проще и доступнее всего использовать онлайн калькуляторы, которые могут рассчитать отдельный вид материалов. Нужно лишь указать размеры стен, конкретный тип материалов и нажать кнопку «Рассчитать». Результат может получиться весьма примерным, хотя, в любом случае, небольшой запас материала стоит сделать.

Какая программа лучше для проектирования электропроводки в доме

Одним из лидеров в это области считается Autocad, а точнее его модуль Electrical. В нём можно проектировать схемы электропроводки любой сложности. И делать это можно в связке с уже готовым проектом дома. Естественно, как и подобает профессиональному продукту, Autocad стоит немалых денег.

Из отечественных продуктов можно выделить «Эльф» — разработка . Он предназначен специально для проектирования инженерных сетей с учётом различных нагрузок на них. Программа уже не поддерживается разработчиками, и найти её можно на задворках интернета или на специализированных форумах.

Для разовых задач можно использовать онлайн-сервисы, которые за небольшую абонентскую плату позволят выполнить несколько простых проектов.

Экономьте время: отборные статьи каждую неделю по почте

Скачать программу для проектирования дома

«Дизайн Интерьера 3D» не имеет аналогов по простоте и удобству в использовании среди тех, что можно найти на русском языке. В отличии от онлайн-редакторов, с этой программой вы не зависите от Интернет-подключения, и сможете свободно спроектировать дом в любое удобное время. на этом сайте – сделайте первый шаг к дому вашей мечты!

Программа для моделирования дома поможет решить, какая планировка жилища будет наиболее оптимальной для каждого члена семьи. Софт отлично подойдёт как для ремонтных компаний, так и для начинающих пользователей, которые самостоятельно хотят выбрать дизайн для всех помещений. Все настройки настолько понятны и доступны, что любой без труда составит модель даже многоэтажного дома. Скачайте ПО на свой компьютер и оцените его преимущества!

• ✓ Интерфейс выполнен на русском языке.
• ✓ В каталогах вы найдете мебель для обустройства кухни, ванной, спальни, детской, гостиной и прихожей. Вы сможете корректировать размер и вид объектов.
• ✓ Планировщик включает коллекцию текстур для покрытия стен, пола и потолка.
• ✓ Программа проектирования частного дома позволяет просматривать результат в классическом 2Д режиме, 3Д-обзоре или через «Виртуальный визит».
• ✓ Создавайте одноэтажные, двухэтажные дома и даже целые особняки. Для соединения многоярусных построек программа для проектирования домов предлагает модели лестниц. Настраивайте их ширину и укажите количество ступенек.
• ✓ С помощью функции составления сметы вы легко поймете, в какую цену вам обойдется строительство и ремонт.

Задачи и возможности софтов

Ручное проектирование домов на бумаге давно ушло в прошлое. Программа для создания проекта каркасного дома помогает экономить время и силы, и создавать собственные проекты любому желающему.

Подобные утилиты позволяют не только создать чертеж, они четко отображают всю необходимую пользователю информацию о доме, показывают каждую деталь проекта, позволяют увидеть объемную модель будущего строения и даже экспериментировать с дизайном и расстановкой мебели.

Основное преимущество подобного ПО — большая часть работы происходит автоматически. Создать собственный проект можно, даже не имея особых познаний в этом. Кроме того, большинство из утилит просты в использовании.

Сегодня можно найти множество подобных программ в интернете, но самые многофункциональные из них, как правило, платные или имеют ограниченное количество бесплатных функций. Бесплатный софт тоже имеется, а некоторые из них даже не ступают в функциональности платным.

Важно! Множество дополнительных функций не всегда будут кстати. Например, каркасное строительство достаточно простое, и хорошей бесплатной программы будет достаточно для его проектирования.

Платные приложения с огромным функционалом больше подойдут для профессионалов.

Преимущества работы с программой:

1. Даже если в чертеже будут какие-то ошибки, их легко исправить на любом этапе работы. Переделывать все сначала не придется;
2. Программа также подходит для расчета каркасного дома. По ходу создания проекта она позволяет определить необходимое количество всех материалов и ресурсов. Все это происходит автоматически;
3. Использование подобных утилит сильно упрощает создание чертежей для дома. Все необходимые инструменты и подсказки будут прямо на экране. Если наловчиться пользоваться приложением, процесс займет минимум времени.

Подобное ПО достаточно просто осваивать, а русскоязычное меню значительно упрощает работу. В конечном результате вы получаете подробный и понятный чертеж будущего строения.

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

• При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
• Количество этажей должно быть не более трех.
• В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
• Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google SketckUp: идеал обывателя

Итак, какие же возможности представляет для нас первая программа?

Мы можем создавать рисунки и 3D модели, а также развертки, эскизы, планы и прочее.

Это отличный помощник и для новичка, и для состоявшего профессионала для проектирования дома.

Есть функции импорта и экспорта. Благодаря функциям программы вы с легкостью сможете посчитать площадь, создать какие-то наброски или же задать определенные параметры. Помимо этого вы сможете прорабатывать структуры и контуры.

Чем бы еще похвастаться.. Интерфейс понятен и доступен даже для новичков, есть материал обучения новичков, благодаря чему можно будет освоить азы буквально за день. В профессиональной версии программы есть дополнительные приятные опции.

В целом, какие возможности у данной программы?

Во-первых, вы сможете моделировать эскизы конструкций, создавать интерьер, работать с макетами. Есть две версии программы, причем одна бесплатная, а вторая – платная, что сполна окупается наличием дополнительных функций.

Варианты проектов дома

• Типовой. Это самый частый вариант проекта дома. Представляет собой некий компромиссный вариант, который подходит большинству застройщиков и крайне редко требует каких-либо изменений и доработок. Выбирая этот вариант, крайне важно учитывать геологические особенности участка строительства и удостовериться в том, что выбранный чертеж строения впишется в эти условия.
• Эскизный. Так называется небольшая картинка, на которой изображен фасад дома, то есть его внешний вид. Он не содержит каких-либо точных данных кроме внешнего вида здания и позволяет понять чего именно хочет будущий владелец жилья.
• Индивидуальный. Индивидуальные проекты деревянных коттеджей разрабатываются для конкретного участка строительства с учетом всех пожеланий заказчика. В таком проекте все детали продуманы до мелочей. Составить его самостоятельно, не обладая достаточными знаниями в архитектуре и строительстве крайне сложно.

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

ArchiCAD – приложение, покорившее архитекторов

Эта программа оснащена всеми полезными функциями, которые нужны для полноценного проектирования сооружений. Многие профессионалы оценили программу по достоинству. Доступны даже элементы мебели и ландшафта при планировке зданий.

Есть очень полезная особенность под названием Виртуальное Здание, где уже созданную модель показывают как реальную. Работу в этой программе для проектирования зданий 3D без преувеличения можно сравнить с настоящей стройкой, ведь проектировщик пускает в ход все известные и доступные ему инструменты. Это лестницы, окна, двери и прочие объекты.

После завершения виртуального строительства проектировщик может извлечь всю информацию для подготовки надлежащей к сдаче документации. Это могут быть планы этажей, фасады и визуализация. Пользователь может использовать даже балки, стены, колонны и перекрытия, а также сетки, крыши, оболочки и перегородки. Это достаточно удобно. Помимо этого можно даже использовать осветительные приборы.

Преимущества и недостатки

Какие преимущества у данной программы? Для начала то, что есть неразрывная связь между частями здания и элементами. Если изменить что-то в одной части дома, это коснется и всего остального, т.е. это ПО автоматически рассчитает и перестроит конструкцию. Все капризы заказчика можно с легкостью внести в уже существующий проект и не заморачиваться над полной обработкой всей конструкции.

К недостаткам можно отнести сложности в проектировании нестандартных проектов и некоторые ограничения возможностей. И да, стоимость программы тоже приличная. Но и здесь есть альтернатива: разработчик дает на выбор демо-версию для обучения и платную версию для тех, кто оценил достоинства программы.

Сделай сам! — 10 лучших бесплатных программ для дизайна интерьера!

Профессионально спроектированная кухня, ванная комната или гостиная – это не только прерогатива архитекторов и дизайнеров интерьеров. Все больше людей предпочитают самостоятельно выбирать мебель, расставлять ее или регулировать соответствующее освещение. Помимо того, что таким образом мы получаем огромную экономию, мы можем получать удовольствие от похвалы, которая будет адресована нам. Кто спроектировал вашу кухню? Где вы нашли такую ​​красивую лампу? Это сочетание цветов восхитительно! Если вы ищете инструменты, которые помогут вам спроектировать любую комнату или расставить мебель дома, вы пришли в нужное место! Ознакомьтесь с нашим списком из 10 лучших бесплатных программ для дизайна интерьера, которые вам нужно попробовать сегодня.

В начале хотелось бы уточнить, что программы в списке бесплатны и не предназначены для профессионального дизайна интерьера. Профессионалы используют другие инструменты, которые позволяют точно создать проект. Я сам работал со многими инструментами и знаю, что вы сразу почувствуете разницу между платными и бесплатными программами. С другой стороны, если мы проектируем собственный салон в рамках бесплатных выходных, нам не нужна сложная техническая документация или фотореалистичные визуализации помещения.

Порядок программ дизайна интерьера произвольный.

1. Autodesk HomeStyler

Инструмент работает на уровне браузера, он на 100% бесплатный. Это будет полезно при проектировании дома вашей мечты, квартиры и всего имущества. Программа позволяет использовать вид в 2D и 3D проекции, она оснащена большой базой данных элементов, заложенных в процессе проектирования — мы можем использовать элементы мебели, бытовой техники, RTV или даже фурнитуру. Недостатком является, к сожалению, отсутствие польского языка.

2. Марка Sketchup

Бесплатная версия платного инструмента, также используемого в дизайн-студиях. Sketchup на первый взгляд кажется довольно простым и интуитивно понятным, но он позволяет создавать практически все с нуля благодаря формам, линиям, дугам или возможности рисования от руки. Инструмент включает впечатляющую библиотеку готовых моделей, поэтому мы можем использовать умывальник или бытовую технику выбранной компании (но это не обязательно).Если мы хотим расширить возможности программы, мы можем установить множество бесплатных плагинов. Обратной стороной, однако, является то, что бесплатная версия беднее версии Pro — она поддерживает меньше форматов и не способна генерировать сложную документацию.

3. Блендер

Бесплатный, впечатляющий инструмент для 3D-строительства. Blender предназначен не только для дизайнеров интерьеров, но и для людей, связанных с игровой или анимационной средой.Это самая продвинутая программа в нашем списке, которая может легко конкурировать с пакетом 3DS MAX (самый известный инструмент 3D-дизайна). Недостатком, однако, является пользовательский интерфейс, к которому вам просто нужно привыкнуть. Однако блендер настолько универсален, что, в зависимости от нашей идеи, мы способны создать в нем практически все.

4. Милый дом 3D

Программа используется для планировки интерьера, но в отличие от многих подобных инструментов, позволяет обустраивать множество комнат одновременно.В Sweet Home 3D мы также можем точно определить размеры или расположение объектов. Если у нас есть план квартиры или дома, стоит загрузить его и использовать для построения пространства. На сайте производителя мы можем скачать множество дополнений и посмотреть видеоуроки. Однако недостатком программы является необходимость установки в системе среды выполнения JRE.

5. 3D-планировщик Roomeon

Бесплатный инструмент для дизайна и декорирования интерьера с инновационным интерфейсом, облегчающим создание любого проекта.Программа в основном используется для оформления квартир и оснащения их необходимыми аксессуарами. Большим преимуществом Roomeon является реалистичная графика и интеллектуальный движок рендеринга. Конечно, в нашем распоряжении большая база шаблонов и 3D-элементов, которые улучшат внешний вид комнат. Минус программы в том, что бесплатная версия позволяет сохранять ограниченное количество проектов.

6. Живой интерьер 3D бесплатно

Приложение подготовлено для работы как с мышью, так и с сенсорным экраном.В программе мы можем легко строить планы помещений в 2D и визуализации в 3D. Live Interior 3D прост в использовании, поэтому работа с ним не должна вызвать затруднений. Как и другие программы для дизайна интерьера, она содержит большую библиотеку с объектами и оборудованием, которые можно адаптировать к реальным размерам предметов, имеющихся в нашем доме. Минусом приложения может быть то, что иногда возникают проблемы с его работой на некоторых системах и моделях компьютеров.

7.Румстайлер

Бесплатный браузерный инструмент для дизайна. Еще одна программа для дизайна интерьера, которая делает довольно приличные визуальные эффекты. 120 000 объектов в библиотеке, возможность делиться проектами с другими пользователями или интуитивность программы — это лишь некоторые из преимуществ, которые говорят в пользу ее опробования. С помощью инструмента спроектируем гостиную, кухню или ванную комнату, правда элементы на проекции будем располагать немного на глаз — это не очень точно и ориентировано на документацию.Недостатком является то, что мы должны зарегистрироваться, чтобы использовать все функции.

8. Pcon.planner

Профессиональная программа, которая позволяет создавать дизайны интерьеров в 3D и визуализировать фотореалистичные визуализации. В процессе работы мы можем использовать множество CAD-моделей или скачать их из каталогов производителей мебели и товаров для дома. Если мы продвинутые пользователи, то должны знать, что создание материалов или адаптация объектов к интерьеру также не будет проблемой.Недостатком является то, что программа может быть довольно сложной для начинающих дизайнеров. Тем не менее, производитель и другие пользователи подготовили множество обучающих видеороликов, которые, безусловно, улучшат обучение.

9. Силовая сеть + 2012

Еще одна программа для дизайна интерьера, принадлежащая польской компании CAD Projekt K&A, которая занимается подготовкой специализированных отраслевых систем для архитекторов. Однако эта версия полностью бесплатна и достаточно универсальна.Процесс создания композиции прост и интуитивно понятен, если мы знаем размеры комнаты, в которую будем вставлять отдельные объекты. Мы также можем использовать динамический 3D-предварительный просмотр. Недостатком является то, что у нас могут возникнуть проблемы с проектированием собственной мебели, поскольку мы вынуждены использовать готовые библиотеки объектов.

10. ПРО100

В конце нашего списка вы найдете одну из самых популярных программ для проектирования ванных комнат, кухонь, гостиных и спален в Польше.У него так много функций, что было бы сложно описать их в нескольких предложениях. Самым важным из них, безусловно, является возможность работать непосредственно в 3D, создавать собственные библиотеки мебели и материалов, производственные отчеты или точные оценки. Программа предлагается в двух версиях, так что обратите на это внимание при скачивании. Минус в том, что в демо-версии могут быть проблемы с печатью проекта.

Стать дизайнером интерьеров

Дизайн интерьера и мебели может стать захватывающим приключением для всех, кто любит дизайн, имеет видение квартиры и хотел бы попробовать свои силы, не нанимая дорогостоящего специалиста.Моя любовь к интерьеру началась много лет назад с The Sims, которая по своей концепции была программой дизайна интерьера! С тех пор я научился работать во многих профессиональных средах, благодаря чему смог реализовать свои самые безумные идеи.

Пришло время попробовать свои силы!

Вы уже использовали какие-либо дизайнерские программы? Над каким из них вам было лучше всего работать?

.

Sweet Home 3D 6.5.2 Скачать

Sweet Home 3D 6.5.2 — это очень практичная программа для проектирования квартир и домов в 2D-виде 2D с одновременным предварительным просмотром 3D. Приложение распространяется как свободное программное обеспечение ( с открытым исходным кодом ) и пользуется большим признанием среди пользователей во всем мире. Первая часть программы была выпущена 16 ноября 2006 года. Sweet Home 3D оснащен множеством обширных инструментов и функций, с помощью которых вы сможете легко и быстро создать квартиру своей мечты.Пользователи могут свободно оформлять интерьеры квартир и домов. В Sweet Home 3D можно будет даже разработать план пространственного развития прилегающей к дому территории.

милый дом 3d позволяет легко и быстро спроектировать офис, дом и квартиру

Sweet Home 3D позволяет точно определить размеры и расположение отдельных жилых, офисных и подсобных помещений, а также позволяет организовать несколько комнат одновременно. Проектирование офиса, дома и квартиры можно выполнять как на , так и в двух- (2D) и трехмерном (3D) виде . Кроме того, есть функция, позволяющая работать в комбинированном виде. Благодаря этому решению в Sweet Home 3D у нас все будет под контролем, что сделает сам процесс проектирования более точным.

Sweet Home 3D — Богатая база элементов дизайна интерьера

Программа Sweet Home 3D также оснащена библиотекой готовых элементов, которые можно использовать в дизайне нашего офиса, квартиры и дома.В нашем распоряжении, среди прочего, стулья, столы, письменные столы, лампы, бытовая техника, радио и телевизоры, а также сантехника (оснащение и сантехника). Стоит также отметить, что дополнительные элементы дизайна интерьера для дома, квартиры и офиса можно скачать бесплатно с домашней страницы Sweet Home 3D.

Sweet Home 3D — расширенные функции для взыскательных пользователей

Доступ к контекстному меню позволяет заблокировать объект, создать стены, комнаты и размеры, добавить текст, изменить компас, импортировать фоновое изображение, добавить уровни, а также увеличить и уменьшить масштаб, а также экспортировать свой дизайн в SVG или ОБЖ. Как видите, возможностей много, и это еще не все.

Кроме того, мы можем использовать функции отмены и повтора, группировать и выравнивать объекты, импортировать библиотеку текстур, переключать 3D-режим между видом с высоты птичьего полета и виртуальным посещением, создавать изображения и видео и даже печатать объекты в файл PDF.

В области «Настройки» вы можете изменить язык интерфейса и единицу измерения, отключить стрелки 3D-навигации, линейки и сетку, а также задать новую толщину и высоту стенки.Конечно, параметры можно сбросить до значений по умолчанию. С такими возможностями ни одна деталь не ускользнет от внимания даже самого требовательного пользователя.

Sweet Home 3D — Обслуживание и доступность

Sweet Home 3D, несмотря на свои значительные возможности, оснащен очень интуитивным графическим пользовательским интерфейсом (GUI) на польском языке, благодаря которому у менее опытных людей не должно возникнуть проблем при проектировании одно- и многоквартирных домов и даже интерьеров. офисов, квартир и домов.

Sweet Home 3D — Дополнительная информация

Для корректной работы Sweet Home 3D необходимо, чтобы в системе была установлена ​​Java SE Runtime Environment.

Sweet Home 3D — отличная программа для проектирования домов и квартир, позволяющая работать в 2D- и 3D-видах. Приложение также будет полезно при обустройстве интерьера комнат и сада, окружающего здание. Большим преимуществом Sweet Home 3D является возможность расширения программы бесплатными расширениями, доступными на сайте производителя.

В Ring Publishing мы публикуем статьи, связанные с цифровыми публикациями, и объясняем, что это такое. Также мы расскажем, что такое технологии в журналистике и как работает Headless CMS.

теги: программа дизайна интерьера, дизайн дома, дизайн интерьера

.

3 Бесплатные программы для дизайна интерьера онлайн

Каждый, кто хочет самостоятельно оформить свою квартиру, сталкивается с проблемой, как ее визуализировать. Конечно, вы можете использовать SketchUp, но это совсем не так просто. Именно поэтому мы представляем вам 3 бесплатные онлайн-программы для дизайна интерьера, которые просты в использовании и не требуют установки! Узнайте об их самых главных преимуществах, выберите понравившуюся и приступайте к созданию своей первой квартиры!

Хотите самостоятельно оформить свою квартиру? Посмотрите наш курс:

Как выглядел тест программы

Каждую программу я оценивал с точки зрения совершенно нового и свежего пользователя .Именно поэтому для меня важна простота и интуитивность программного обеспечения. Ведь это программы, предназначенные строго для дизайна интерьера, поэтому реализовывать их нужно просто и безошибочно.

Программы, используемые исключительно для дизайна интерьера, должны выполнять эту задачу просто и безошибочно.

Поэтому, когда я запустил программу , я сразу же начал конструировать, не заглядывая в туториалы, потому что я знаю, что вы тоже это сделаете . 😉 С другой стороны, хорошая программа должна быть достаточно интуитивно понятной, чтобы любой мог начать в ней работать, не читая о ней всю книгу. И это действительно так в случае с онлайн-программным обеспечением для дизайна интерьера, обсуждаемым здесь.

Ход теста

В каждой программе я рисовал всю квартиру, а потом пытался оформить гостиную с кухонькой. Это позволило мне проверить, насколько та или иная программа является гибкой, и, поверьте, не многие программы справляются с дизайном кухни.Кроме того, в каждом проекте я старалась наклеить на стену свою работу, имитирующую фотообои.

В каждой программе я рисовала всю квартиру, а потом пыталась оформить гостиную с кухонькой.

Большинство программ не работают с Google Chrome . Поэтому я проверил их все в браузере FireFox.

3 Бесплатные онлайн-программы для дизайна интерьера Я проверил:

Внимание! Следующий текст относится к старой версии программы. На данный момент внесено множество исправлений и улучшений!

Начнем с программы, которую мобильная версия меня полностью отвергла. Тем не менее, я считаю версию для компьютеров очень хорошей и интуитивно понятной онлайн-программой для дизайна интерьера, . Помимо стандартных визуализаций, в программе есть и такие вкусности, как создание панорам, из которых мы создаем виртуальные прогулки. А этот все делает сам и по умолчанию выставляет довольно хорошее освещение.

Для начинающих это отличная программа для создания фантастических визуализаций интерьера.

Таким образом, для начинающих это отличная программа , которая позволяет создавать визуально ошеломляющие интерьеры, не зная хитрости, , которая заключается в правильной настройке освещения в программе, чтобы проект выглядел лучше. 😉

Демонстрация возможностей программы в качестве поощрения 😉 Исходник

Программа бесплатная, а в процессе работы мы набираем баллы, которые можно обменять на максимально качественную визуализацию. Конечно, очки можно просто купить.Тем не менее, я думаю, что HD-рендеров должно быть достаточно для наших собственных нужд. 🙂

Ознакомьтесь с нашими 5 советами по началу работы с программой Homestyler!

Во время просмотра записи на YouTube вы сможете легко переходить к интересным фрагментам фильма благодаря оглавлению и временным меткам, которые находятся в описании под фильмом. 🙂

Рисование комнаты

Работу с программой начинаем с рисования нашего интерьера. Можем нарисовать по «памяти» или загрузить файл с планом квартиры в качестве фона и нарисовать на нем внутреннюю планировку.

Нарисованные стены можно легко двигать мышкой и задавать их размеры , благодаря чему подготовка всей квартиры проходит очень быстро и легко, даже если что-то не выходит сразу, это можно легко исправить.

Очень важно после окончания работы заглянуть в настройки стены и выбрать вариант их блокировки. Иначе, как у меня получилось, во время работы может сдвинуться вся комната 😉

Библиотека

После отрисовки квартиры переходим к ее обустройству с помощью простого меню, разделенного на: элементы конструкции, каталог (все, что может быть вставлены в ваш дизайн) и текстуры.

Сам процесс аранжировки заключается в простом перемещении объектов на съемочную площадку, как в игре The Sims. 😉

Каталог четко разделен на комнаты и далее на подкаталоги, например.Каталог-Гостиная-Столы-Журнальные столики. Поэтому легко найти интересующие нас объекты. Кроме того, у каждого элемента есть своя миниатюра, поэтому мы можем сразу увидеть, подходит ли нам данный объект.

Сам процесс расстановки заключается в простом перемещении объектов на съемочную площадку, как в игре The Sims. 😉

Пользовательские цвета

Видимая винная полка — это рисунок на стене 😉 Источник.

Мы можем добавить свою графику в программу , разнести ее по стенам и легко редактировать там. Так что нам нужен только небольшой рисунок, который мы продублируем, чтобы создать узор на стене.Мы также можем растянуть нашу графику, чтобы подогнать ее под размер стены и создать настенную роспись или имитацию мебели.

К сожалению, мы не можем изменить цвета объектов. Это особенно неприятно, потому что для кухонной мебели у нас есть выбор только в нескольких цветах.

Теперь мы можем менять цвета объектов!

Визуализации

Так выглядит стандартная бесплатная визуализация.

Множество вариантов реализации и редактирования визуализации – самая яркая черта этой программы. Чтобы делать действительно красивые фотографии, не нужно знать секреты графики. Просто настройте камеру и чудеса случаются сами собой. 🙂

Как делать рендеры? Просто установите камеру и чудеса случаются сами собой!

Тогда как в для более продвинутых есть возможность вставки собственных виртуальных источников света, и даже установка их цвета ! Более того, процесс визуализации идет в фоновом режиме, поэтому после нажатия на кнопку «сделать рендер» мы можем продолжить работу! Я представляю это как любопытство, потому что большинство программ парализуют нашу работу при рендеринге комнаты.

Один и тот же снимок в двух разных цветах. Такие уловки позволяют влиять на восприятие нашего проекта.

Помимо классических визуализаций, мы можем создавать панорамы интерьеров — то есть изображение 360, на котором мы можем вращаться — и объединять несколько панорам в виртуальную прогулку. И все это после нажатия кнопки «рендерить».

И вишенка на торте. После виртуального тура мы можем легко поделиться им по ссылке на проект , чтобы показать всем.😉

Вот как выглядит эта прогулка:

---

Смотрите наш курс дизайна интерьера в программе Homestyler!

Дополнительную информацию можно найти на веб-сайте курса:

---

Резюме Homestyler

Пример визуализации Ultra HD с уточненными деталями. Источник

Программа Homestyler — это удивительный инструмент, который позволяет нам легко и быстро создавать визуализацию нашего интерьера. Более того, он также имеет очень продвинутые решения, такие как вставка собственных виртуальных источников света, возможность импорта собственных моделей объектов или рисование наклонных потолков и ниш.

Я немного жалуюсь, но это потому, что мне очень понравилась эта программа, и она была близка к тому, чтобы стать полноценным инструментом для профессионального дизайна интерьера. А так остается «единственная» лучшая программа для их обустройства, которую очень рекомендую!

Благодаря имеющимся конструктивным элементам мы также можем строить террасы. Источник

И поэтому Я возмущен создателями. В такой интересной программе нет двух функций, которые сделали бы ее полноценным инструментом для дизайна интерьера. К сожалению, если я не могу дать объектам свои текстуры, то я ограничен созданием интерьеров в рамках библиотеки, которую подготовили разработчики.

Это простая и удивительная программа, позволяющая создавать высококачественные визуализации, отражающие наши идеи. Я очень рекомендую!

Исходник

Однако если вы не ожидаете от этой программы работы на уровне дизайнера интерьеров, а хотите делать качественные визуализации, т.е.гостиная, детская комната или спальня, эта программа полностью позволит вам это сделать. А качественные рендеры вызывают желание творить в нем и проверять, как выглядят разработанные нами интерьеры.

* Некоторые модели имеют возможность менять свой цвет, но за время тестирования я не обнаружил ни одной из них 😉 Однако наши читатели сообщают, что такие объекты в этой программе есть.

** Вы даже можете применять собственные текстуры к объектам!

2.Kazaplan

Бесплатное онлайн-программное обеспечение для дизайна интерьера на польском языке. На этом можно закончить описание преимуществ этой программы и начать критиковать ее за все непродуманные решения, которые в нее попали.

С двумя другими программами эта работает очень плохо из-за своих странных решений.

По сравнению с двумя другими программами эта очень убогая , так что не вижу смысла долго в нее вникать, поэтому постараюсь обсудить быстро, хотя могут быть энтузиасты этой программы как хорошо.

Работа с KazaPlan

Над меню вы можете увидеть опции 2D и 3D. Декорирование доступно только в 3D-виде. Глупость.

Гостиные — это просто , как и другие программы, но когда дело доходит до настройки, начинают появляться удивительные решения.

Размещение мебели в проекте происходит только в 3D виде. Итак, мы помещаем элемент в 3D-пространство, а затем мы должны перейти к 2D-проекции, чтобы иметь возможность разместить его точно, а затем зонк!

Казаплан, как ты меня раздражаешь! 😉

На виде в плане объекты взаимопроникают друг в друга и не работает привязка к стенам и объектам! То есть у нас нет возможности размещать объекты точно при взгляде сверху, только совмещая на 3D проекциях, где только тогда работает притяжение и объекты не проходят друг через друга.Кто это придумал!?

К сожалению, разместить объекты в 3D перспективе несложно при вставке дивана, но уже при размещении рядом кухонных шкафов или мелких предметов становится крайне раздражающим.

Резюме и самые большие недостатки

Источник

По сравнению с двумя другими программами, Kazaplan отличается возможностью нанесения любого цвета на каждый объект и, что интересно, вы можете открывать кухонные шкафы.

Трудно рекомендовать эту программу, если вы знаете возможности двух других.

К сожалению, у нас вообще нет возможности делать визуализации, и размещение моделей только на 3D проекции — решение, которое только усложняет работу.

Поэтому эту программу трудно рекомендовать. Правда, он единственный на польском языке, что можно считать преимуществом. Однако даже программы на других языках настолько интуитивно понятны, что с ними должны справиться люди без знания иностранных языков. С другой стороны, языковые трудности вознаградят нас качественными рендерами и простотой использования.

3. Room Styler

Если вы ищете программу с огромной библиотекой моделей, которые можно фильтровать по цвету, мы в вашей первой квартире 😉 Кроме того, в программе есть уникальная функция для создания мудбордов, что позволяет еще больше расширить наши проекты. А если мы только начинаем учиться, мы можем использовать общие проекты, чтобы исследовать и изменять их самостоятельно.

Мощная библиотека, возможность поиска моделей по цвету, работает в Chrome и имеет модуль для создания мудбордов .Идеал? Не обязательно 😉

Пример того, сколько разных моделей мы можем поставить в проект. Источник.

Впечатляет разнообразие моделей и точность их каталогизации . К сожалению, это может быть пугающим для некоторых людей. Однако стоит не бояться и посмотреть, что же в них спрятано, ведь вы найдете там настоящие модели мебели как от ИКЕА, так и разных других реальных производителей.

А так как единственный из представленных работает в браузере Хром!

Чертежи и собственная графика

Чертежи делается аналогично первой программе — легко и интуитивно понятно. Более того, мы также можем добавлять на стены собственную графику и создавать из них обои. Разница в том, что редактор настенного рисунка более упрощен по сравнению с программой homestyler.

К сожалению, здесь мы также не можем изменить цвет объектов из библиотеки . Однако следует добавить, что количество доступных моделей в различных цветах означает, что это не такая большая проблема для , как в случае с первой программой.

Библиотека

Проект предоставлен создателями.Источник

Как уже упоминалось, библиотека моделей действительно впечатляет. Хотя мы не можем придать моделям свой цвет, мы можем найти объекты практически любого оттенка. Более того, у нас даже есть возможность фильтрации моделей по их цвету, благодаря чему мы можем легко найти объект нужного цвета. Поэтому для меня отсутствие редактирования цвета не является проблемой, а отсутствие возможности изменять размеры моделей.

Отсутствие возможности редактирования размеров модели — удар в спину, нанесённый рогом единорога.

Хотите лампу-банан? А может единорог? Светящийся олень? Вы говорите и у вас есть 🙂

Когда я приступила к дизайну кухоньки, это был настоящий кошмар 😉 Имеющейся кухонной мебели не хватает для создания собственного дизайна, а отсутствие возможности редактирования размеров означает, что если мы не найдем что-то в библиотеке, мы не будем ничем его заменять.

Поэтому, хотя я так хвалю огромную библиотеку этой программы, в случае с кухонной мебелью, похоже, что она была подготовлена ​​кем-то, кто никогда не проектировал кухню.

В случае кухонной мебели кажется, что библиотека моделей была подготовлена ​​кем-то, кто никогда не проектировал кухню.

Еще больше моделей! Источник.

По этой причине я отказался от создания собственного дизайна приложения в пользу готового набора. К сожалению, в этой программе мы ничего своего создавать не будем. Мы можем использовать только готовые модели, а в случае индивидуальных конструкций это решение не работает.

Огромная база моделей, но невозможность изменить их размеры означает, что мы не будем создавать ничего своего.

Визуализации

Наш испытательный зал с мини-кухней.

Самое странное в этой программе — невозможность «зайти» в 3D виды . Это значит, что кадрирование кадров происходит на виде сверху вращением камеры, а то, что видит камера, мы наблюдаем на небольшом превью в углу экрана.

К сожалению, это решение не позволяет настроить кадр именно так, как в случае работы в режиме 3D . Что еще хуже, существует задержка между помещением камеры в вид сверху и предварительным просмотром снимка.Вот почему все это может разочаровать.

Тестовая кухня из сборных конструкций. Остров — одна модель, так же как и вся мебель на стене — одна модель, а часть мебели уходит в боковую стенку 🙁

Сами визуалы, как видите, достойные. Однако, избалованный множеством функций, которые дал мне хоумстайлер, я чувствую себя неудовлетворенным. Я не могу установить цвет света или добавить виртуальные точки. Мы имеем влияние только на мощность реальных источников освещения, уже размещенных в проекте.

Качество отрендеренных изображений, к сожалению, среднее, и чтобы кадры были хотя бы в HD, приходится платить.

В эту кухню также входят готовые, наложенные наборы моделей, имитирующие кухни по размеру 😉.Источник

Качество отрендеренных изображений к сожалению среднее и чтобы кадры были хотя бы в HD надо платить . Возможно, вы не увидите снижения качества при просмотре этой записи на телефоне, но на компьютере уже видно, что изображение не такое четкое, как должно быть.

Однако, когда дело доходит до простоты визуализации, достаточно одного клика и все готово. Программа работает в фоновом режиме, и уведомляет нас по электронной почте, когда фотография готова.

Доска настроения!

Пример превращения тестового проекта в мудборд.

Сначала я сделал большое ВАУ! Делаю проект и потом уже могу автоматически переносить использованные модели на доски и готовить мудборды! К сожалению нет. 😉

Функция мудборда представляет собой отдельный модуль, что очень жаль, потому что такая интеграция была бы блестящей.

Функция moodborad представляет собой отдельный модуль, жаль, что эта интеграция была бы блестящей. Тем не менее, это интересное и полезное решение, использующее огромную базу моделей.

Пример самостоятельного использования функции мудборда.

Чтобы эффективно использовать эту функцию, я рекомендую открывать проект в одной вкладке браузера, а доску настроения — в другой. Благодаря этому, нажав на выбранную модель в проекте, мы узнаем ее название и затем вводим его на мудборд, чтобы найти. Теперь понятно, почему просит какую-то интеграцию 😉 Так же нет возможности добавить текст на доску.Следовательно, чтобы в полной мере воспользоваться этой функцией, будет полезна еще одна программа 😀

В любом случае, мы можем использовать это решение самостоятельно и использовать его для своих нужд даже без каких-либо проектов в этой программе. Библиотека моделей для вставки на доски такая же, как и для дизайна, а возможность добавлять свои фотографии позволяет нам создавать индивидуальные доски.

Резюме Roomstyler

Опять же, у меня сложилось впечатление об упущенных возможностях. Невозможность редактировать размеры моделей — серьезное ограничение, а невозможность настроить камеру «вживую» в 3D — непонятно.

С хоумстайлером лучше поиграться, но если вам небезразличны необычные модели, вы их найдете здесь!

У них даже есть модели с раздвижными дверями! 🙂 Источник.

С другой стороны, n и большим плюсом должна быть функция мудборда , которую я, вероятно, буду использовать независимо от этой программы, p , потому что она черпает горстями из огромной библиотеки моделей, которая есть в этой программе.

Так что хоумстайлеру лучше поиграться с рендерингом, но если вас интересуют необычные модели, посмотрите, что предлагает эта программа. Кроме того, любому адепту интерьерного искусства будет полезна функция мудборда.

3 Бесплатные программы для дизайна интерьера онлайн

Я пишу о трех программах, но выберите одну из двух 🙂

Профессиональная программа для дизайна интерьера стоит несколько тысяч злотых. Универсальные программы хороши для всего, но их сложно освоить.Именно поэтому я считаю, что представленные программы — отличное решение, чтобы безболезненно и не теряя энтузиазма начать приключение с дизайном интерьера.

Представленные программы — идеальное решение, чтобы безболезненно и без потери энтузиазма начать свое приключение с дизайном интерьера.

Помните, что бесплатные онлайн-программы для дизайна интерьера — это всего лишь инструменты. Поэтому выбирайте программу, с которой вам проще всего работать. Остальное чисто косметическое.

Поэтому желаю вам красивых и стильных интерьеров и большого удовольствия при их создании. И кто знает, может однажды мы опишем ваши проекты на нашем сайте 😉

Homestyler Source.Roomstyler. Источник.

У вас есть любимая бесплатная онлайн-программа для дизайна интерьера? Если да, дайте мне знать в комментарии, и я проверю их в следующем посте!

---

Вам нужна индивидуальная помощь в оформлении?

Запишитесь на наш курс дизайна интерьера
Смотрите наш онлайн-консультации по дизайну интерьера!
Если вам нужна помощь с кухней, IKEA Online Kitchen Design!
А может Вы хотите обставить всю квартиру — Ваш Сознательный Проект!
Смотрите нашу электронную книгу по цветам интерьера — Электронная книга цветов вашего интерьера!

---

Полезные ссылки:

А может что-то для дизайна вашей кухни?

Мебель ИКЕА

Кухня:

Этаж:

Евроремонт:

Чего не делать?

Аналог

.

Программа дизайна интерьера | SketchUp Pro

Лучшая программа для дизайна интерьера — SketchUp, проверьте, почему вы должны выбрать именно ее

Вы дизайнер интерьера? Получите программу, благодаря которой вы создадите множество уникальных проектов! SketchUp — наиболее используемая дизайнерская программа, инструменты которой позволяют создать концепцию любого интерьера. Идите вперед и проектируйте кухни, ванные комнаты, гостиные и спальни. Также не стоит бояться дизайна офисных или коммерческих помещений.Благодаря функциям SketchUp вы создадите именно то, что нужно вашим клиентам.

Узнайте, как можно использовать SketchUp в дизайне интерьера

Начните работу с подробных чертежей с видами моделей, видами в плане и разрезами. В SketchUp векторные 2D-иллюстрации можно быстро преобразовать в трехмерные проекты. На основе эскизов вы сделаете все необходимые изменения для клиентов еще до того, как будет создан целевой проект. Стоит знать, что серверная часть библиотек, дополнительные плагины и скрипты программы дизайна интерьера SketchUp постоянно растут. Благодаря этому качество реализуемых в нем проектов постоянно растет. Не зря, по мнению наших существующих клиентов, является незаменимым инструментом в повседневной работе каждого дизайнера интерьера.

Дизайн интерьера в SketchUp и доступ к бесплатным 3D-библиотекам

Упростите свою работу, используя библиотеки готовых 3D-моделей, доступные в SketchUp.Используйте 3D Warehouse или установите специальный плагин ArchiUp , благодаря которому вы получите доступ к ресурсам крупнейшей 3D-библиотеки в Польше. Эти решения сэкономят ваше время, ведь вам не придется проектировать с нуля многие элементы, необходимые для оформления интерьера.

Фотореалистичная визуализация ваших проектов

Перейдите от иллюстративного предложения к фотореалистичной визуализации с помощью программного обеспечения V-Ray для SketchUp . Этот движок рендеринга позволит вам получить качественные визуализации, которые представят окончательный эффект работы над проектами отдельных интерьеров. Это инструмент, предназначенный для программы 3D SketchUp, который позволяет создавать реалистичные визуализации за очень короткое время. Таким образом, эффект вашей работы может напоминать реальное пространство.

Благодаря V-Ray для SketchUp ваши клиенты получат не только технические чертежи, но и реалистичные визуализации, представляющие проекты интерьеров мечты, домов, квартир, офисов или общественных помещений.Давно известно, что именно изображение стимулирует воображение, благодаря чему клиент начинает идентифицировать себя с вашими предложениями. Таким образом, программа проектирования SketchUp с ее расширениями и специальным механизмом рендеринга быстро станет ключом к успеху ваших идей.

Дизайн интерьера и доступ к SketchUp LayOut

Работая с программой проектирования SketchUp, вы можете напрямую создавать подробную техническую документацию. Это все благодаря приложению LayOut , входящему в состав 3D-программы. С его помощью вы создадите разборчивые документы с необходимыми:

— описаниями;
— размеры;
— этикетки;

советов, необходимых для реализации концепции вашего проекта другим людям, участвующим в проекте.

Как программное обеспечение SketchUp для дизайна интерьера помогает вам общаться с вашим клиентом?

Работая с 3D SketchUp, вы сможете встречаться со своими клиентами не только в офисе, но и где угодно. Передача на удаленный рабочий стол и презентация 3D модели интерьера дома, квартиры, офиса или общественного помещения возможна благодаря бесплатному приложению SketchUp Viwer . Клиент сможет внимательно осмотреть каждую мельчайшую деталь проекта. Независимо от того, будет ли встреча проходить в офисе или удаленно, вы вместе обсудите подбор освещения, плитки, цвета стен и других отдельных элементов оборудования. Как будто ваш проект уже создан в реальности!

Не ждите конкуренции, чтобы использовать SketchUp для дизайна интерьера.Сделайте ставку на самый популярный инструмент на рынке и начните создавать дизайны, отвечающие современным тенденциям.

.

Собственные четыре стены. Как сделать дизайн квартиры самостоятельно?

Мечта о собственном уголке рано или поздно приходит к каждому из нас. Затем мы можем сложа руки ждать завершения проекта или взять дело в свои руки. Вот несколько простых методов, с помощью которых мы будем оформлять собственную квартиру.

Начнем с основ

Современные технологии позволяют нам самостоятельно создавать дизайн квартиры.Прежде чем дать волю своему воображению, давайте изучим необходимые основы. Начнем с замера квартиры. Кто-то может сказать, что размеры квартиры указаны в документации (план квартиры), которую мы получили от застройщика. Однако в конечном итоге полезная площадь может оказаться меньше заявленной, и тогда весь наш проект придется переосмысливать с самого начала.

Чтобы избежать неприятных сюрпризов, давайте сами обмеряем купленную квартиру. Не забудьте произвести замеры комнат по высоте пола, от стены до стены, вместе с их отделкой.Давайте сравним наши результаты с плоским планом этажа. Если разница больше 2%, мы даже имеем право расторгнуть договор купли-продажи!

Рисуем квартиру

После того, как измерения сделаны, нам нужно вспомнить основы технического чертежа. Пока мы можем видеть нашу квартиру глазами нашего воображения, у людей, ответственных за ее практическую отделку, все должно быть написано черным по белому.

• Несущие стены, перегородки и строительные колонны. Важно не только по эксплуатационным причинам.Стены – самые распространенные «воры» полезного пространства, и полностью избавиться от них мы не можем.
• Обозначение сторон света. Важно не только на картах местности. Благодаря ему мы узнаем, например, в какую комнату попадут лучи восходящего солнца. Мы также получим знания о количестве солнечного света в конкретных комнатах в течение дня.
• Дренажные стояки и вентиляционные шахты. Мы не любим думать о них, когда украшаем наш дом. А еще они имеют решающее значение для расположения ванной комнаты и кухни.К счастью, мы можем украсить их так, чтобы они стали достоинством комнаты.
• Расположение окон. Они являются незаменимой частью каждого дома. Через них в нашу квартиру попадает дневной свет, придавая ей жизнь и уют.
• Маркировка дверей и лестниц. Здесь стоит обратить внимание на направления открывания дверей, а также направления лестниц. Каждый из них отмечен соответствующими стрелками.
• Счетчики измерительные и электрооборудование. Дальше после сантехнических стояков и шахт мы никак не объедем.К счастью, есть способы скрыть их с помощью украшений. Однако включать их в проекты необходимо.

Сделай сам

Профессиональные архитекторы интерьера используют для проектирования платные программы, часто очень дорогие (Cad Decor, Cinema 4D Studio). К счастью, мы можем использовать бесплатные приложения

Имоплан

Польская программа, подготовленная специально для пользователей из Вислы. Очень универсальный инструмент, позволяющий создавать планы и визуализации как отдельных комнат, так и целых домов и квартир.Доступно здесь.

Roomstyler — инструмент для трехмерного планирования помещения

Простая в использовании программа. С его помощью мы можем оформить любое помещение. Затем просто сохраните их, чтобы получить 3D-визуализацию на указанную электронную почту. Доступно здесь.

Autodesk Homestyler

Программа, созданная Autodesk, которая также предлагает профессиональные приложения для проектирования (AutoCAD, 3DS MAX). Так что мы можем рассматривать это как введение в приключение с серьезным дизайном.Помимо квартиры и офиса, там мы также оформим сад. Доступно здесь.

SweetHome 3D

На первый взгляд программа может показаться немного неуклюжей, но ее большим преимуществом является наличие на польском языке. Доступно здесь.

Функциональность превыше всего

Другим важным моментом, который мы должны учитывать, является функциональность помещений, которые мы проектируем. Для этого лучше всего разделить нашу квартиру на зоны.

Дневная зона (гостиная и гостиные) – лучший выбор для южной, юго-западной или западной квартиры. Тогда он будет получать много солнца в течение дня.

Обеденная зона (кухня, столовая) на северо-северо-восточной стороне. Это помещения, где температура всегда немного выше, поэтому солнце не так уж необходимо.

Зона отдыха (спальни) на восток, восток-юг. Солнце будет встречать нас под открытыми шторами по утрам, а днем ​​помещение не нагревается без надобности.

Порта ФОКУС Премиум

Источники вдохновения

В настоящее время многочисленные программы, приложения и статьи, доступные в Интернете, дают нам бесконечное количество идей для дизайна интерьера. Однако мы должны помнить, что не каждая идея, которая кажется нам хорошей сегодня, будет такой же и завтра. Поэтому стоит, если у нас есть такая возможность, зайти в уже готовые интерьеры и сопоставить наши идеи с реальностью. Несколько подобных посещений заставят нас отделить решения, которые действительно хороши для нас, от тех, которые только кажутся таковыми.

Дверь квартиры? Лучшие можно найти здесь: porta.com.pl/topkolycje.

.90 000 бесплатных программ для дизайна интерьера

Сегодня у меня для вас ответ на один из самых частых вопросов в письмах, а именно: в какой программе можно создать свой дизайн интерьера? Я ежедневно работаю с другими программами (гораздо более сложными и, к сожалению, не бесплатными) и когда-нибудь напишу об этом подробнее. Сегодня я хочу представить несколько онлайн-инструментов, которые позволят вам самостоятельно создать простую визуализацию интерьера .

Бесплатное онлайн-программное обеспечение для дизайна интерьера

Некоторые из этих программ действительно заслуживают внимания и очень просты в использовании! Я проверил. Ведь не всем нужна фотореалистичная визуализация, созданная архитектором. Кстати, надо добавить, что украшать таким образом интерьер просто огромное удовольствие. Вы думаете, я увожу своих клиентов? Я так не думаю. Наконец, за помощью в проектировании или декорировании мы обращаемся к специалисту, который поделится с нами своими идеями, знаниями и опытом.

Это бесплатные дизайнерские программы — так что, понятное дело — ограниченные… При проектировании в них мы можем выбирать элементы из огромной, готовой базы, но чаще всего мы не можем изменить ни их размер, ни цвет готового объекта (диванов, кресел, стол, цветы, размер рисунка на обоях и др.). Я нашел несколько исключений, но в большинстве случаев нам придется провести много исследований в библиотеке объектов, чтобы найти именно ту мебель и аксессуары, которые нам нужны.

Я не могу решить, какой из них мой любимый… Я все время колеблюсь между первым и вторым.Вы сами можете судить, с помощью какого инструмента вам больше нравится результат вашей работы.

Roomstyler — инструмент для трехмерного планирования помещения

Программа доступна ЗДЕСЬ. Очень приятный и интуитивно понятный в использовании, а дизайны, созданные с его помощью, выглядят довольно хорошо.

Чтобы иметь возможность использовать все его функции, то есть сохранить созданный проект и сделать «3D фото», мы должны зарегистрироваться. Подготовленную визуализацию мы получим по электронной почте.Для целей этого поста я создал для вас простую спальню за несколько минут. Бросок выглядит очень красиво визуально. Выбираем размер комнаты, расставляем двери и окна — немного «на глаз», выбираем цвет пола и стен, а мебель и аксессуары для нашего проекта подбираем из библиотеки, доступной с левой стороны. Мы можем видеть проект как в проекции, так и в глазок объектива камеры (это миниатюра справа), которую ставим себе в любом месте. Чтобы получить более подробное представление, нажмите «сделать 3D-фото».

Как представлена ​​наша 3D фотография? Верхнее левое фото показывает именно то, что увидела камера, которую я установил. Как вам это качество? Готовый вид можно оставить приватным или добавить в галерею проектов на сайте. Как вы можете видеть ниже, некоторые из них просто великолепны!

Autodesk Homestyler

Программа доступна ЗДЕСЬ. Оказывается, компания Autodesk, помимо профессиональных программ, таких как AutoCAD или 3DS MAX, создала еще и бесплатную простую программу, доступную каждому, дающую возможность спроектировать собственную квартиру, офис или… сад.

Приступая к проекту, мы можем работать с «чистого листа» или положить под него загруженную проекцию нашей квартиры и построить на ней все стены.

Homestyler работает аналогично Roomstyler, но имеет несколько других функций, например, различные варианты сохранения нашего 3D-вида. Здесь тоже необходима регистрация в сервисе.

В дополнение к 2D-виду у нас есть 3D-вид, доступный сразу, но очень упрощенный.Более реалистичный вид в перспективе доступен только после выбора «моментальных снимков», и вам нужно терпеливо подождать несколько минут, пока он будет готов.

А внизу слева видно, как выглядит экспортированный вид из быстро созданной комнаты. Кроме него — действительно эффектные дизайны, доступные в галерее на сайте. Приложив больше усилий, чем мои несколько минут, вы сможете добиться действительно хороших результатов в Homestyler.

SweetHome 3D

Программа доступна ЗДЕСЬ.Должен честно признаться, что я не тестировал эту программу онлайн из-за того, что Java не поддерживается в продуктах Apple. Я пытался скачать какие-то специальные плагины, программа наконец-то загрузилась после долгой борьбы, но я ничего не смог с этим поделать. К счастью, его также можно скачать на наш компьютер. Дополнительный плюс — доступно на польском языке. Ниже приведены несколько скриншотов, чтобы дать вам представление о том, как это выглядит.

Источник фото: 1, 2

Планировщик дома Ikea

Программа доступна ЗДЕСЬ.Это требует комментария? Думаю, все его знают. Самое ограниченное из всех вышеперечисленных предложений, потому что мебель у нас только от Ikea… но их продукция наполняет дома многих из нас, поэтому я не хотел его опускать. Кухни проектируются отдельно, а комплекты шкафов отдельно. Дополнительным преимуществом является то, что мебель, выбранная нами для проекта, будет автоматически оценена.

Если вышеперечисленные инструменты для вас слишком просты и вы ищете что-то более продвинутое — смотрите запись о профессиональных программах для дизайна интерьера.

А знаете, что лучше? Что это не конец возможностей, предлагаемых Интернетом. На сегодня, впрочем, достаточно, о некоторых других инструментах я напишу в следующий раз. Собираетесь ли вы их протестировать или предпочитаете, чтобы кто-то сделал это за вас? 🙂

.90 000 Бесплатное программное обеспечение для садового дизайна на польском языке 90 001

Бесплатное программное обеспечение для проектирования сада позволяет вам создать дизайн сада самостоятельно, без необходимости нанимать профессионального дизайнера или приобретать специальное программное обеспечение. Представляем 3 самых интересных программы для садового дизайна на польском языке . Посмотрите, какие возможности они предлагают, как они могут помочь вам при проектировании вашего сада и какой из них лучше!

Обзор бесплатных программ для садового дизайна подготовил для нас ландшафтный архитектор Петр Молиньский.Вот плюсы и минусы использования индивидуального программного обеспечения для проектирования сада .

Программы для садового дизайна — проектирование в GardenPuzzle

СадГоловоломка

GardenPuzzle (gardenpuzzle.pl) — это программа для дизайна сада , очень креативная и инновационная . Единственный, в котором мы проектируем в панорамном виде, расставляя растения в ландшафте, как … пазл. То, что может показаться некоторой отсталостью по отношению к 3D-программам (где проект делается в виде сверху, а затем просматривается в 3D), на практике, однако, облегчает выполнение первого проекта любителям и любителям садоводства.

С помощью этого бесплатного планировщика сада вы можете создать вид на свою клумбу или весь сад всего за несколько минут. Мы можем легко спроектировать сад с уровня вида с помощью красиво сделанных эскизов растений. Панель, с которой выполняются визуализации, проста в использовании и интуитивно понятна.

Ресурсы программы GardenPuzzle разделены на отдельные категории, что позволяет избежать блужданий и ненужных поисков элементов малой архитектуры или растительности.Цветы и другие элементы проектируемого сада размещаются по принципу «бери и бросай» с возможностью перемещения.

Удовлетворительное количество растений, поверхностей и мелкой архитектуры позволяет создавать привлекательные визуализации проекта. В ресурсах программы есть несколько представлений, где мы можем поэкспериментировать с растительными композициями. Поиск растений, стилизация дизайна под старую или нарисованную фотографию — вот некоторые из преимуществ этой программы.

Полезно знать! Визуализация, сделанная в GardenPuzzle, может быть представлена ​​в 4 сезонах года, что делает наши проекты очень интересными.Мы можем быстро оценить, как будет выглядеть спроектированный сад весной, летом, осенью и зимой 🙂

GardenPuzzle Программное обеспечение для проектирования сада можно использовать онлайн или в виде компакт-диска, который можно установить на компьютер. Версия на компакт-диске интересна тем, что нам не нужно подключение к Интернету при разработке.

Готовый дизайн приусадебного участка — фото, описание, вид сверху
Не знаете, как оформить приусадебный участок? Ищете вдохновение и примеры готовых проектов? У нас есть для вас очень интересный, готовый дизайн домашнего сада — вид сверху, описание отдельных элементов и фото растений.Это очень функциональный и эстетичный сад, а растения, выбранные для проекта, хорошо приживаются в нашем климате и их легко выращивать. Подробнее…

К сожалению, для того, чтобы в полной мере воспользоваться аксессуарами и всей заводской базой, мы должны приобрести лицензию, соответствующую цели, в которой мы будем ее использовать — лично или как компания. Таким образом, GardenPuzzle to не является полностью бесплатной программой для дизайна сада . Однако цены на лицензии не слишком высоки, поэтому попробовать стоит, особенно если вам нравится бесплатная версия.

Минус программы — отсутствие вида сверху на весь проект. Вид ограничен только видом сверху разработанных (размещенных) текстур растений.

Программное обеспечение для проектирования сада — дизайн в Design a Garden

Дизайн сада

Design a Garden (zaprojektuj-ogrod.pl) — это еще одна онлайн-программа для проектирования сада в версии на польском языке. Он имеет простой пользовательский интерфейс и основную панель дизайна, поэтому простое проектирование и размещение элементов на плане не является сложной задачей.Для начала проектирования необходимо сначала зарегистрироваться на сайте, после чего мы можем приступить к проектированию вашего сада.

Эта программа дизайна сада предлагает множество растений , хорошо подготовленных с точки зрения графики, и множество элементов малой архитектуры, таких как качели, песочницы, валуны и садовое освещение. Сама программа работает профессионально, но ее мобильность может зависеть от скорости интернет-соединения и возможностей нашего компьютера или ноутбука.

Полезно знать! Одним из важнейших преимуществ программы «Дизайн сада» является то, что после завершения проектирования мы можем получать напоминания о необходимых садовых работах, которые необходимо выполнить в данное время.

Собственный фон карты, фон для визуализации, смена времени года или создание собственной фотогалереи сада — это лишь малая часть возможностей, предоставляемых программой «Дизайн сада».

Программы для садового дизайна — визуализация проекта в Design a Garden

К сожалению, невозможность сохранения дизайна на компьютер, малое количество растений и отсутствие загрузки собственной карты — особенности бесплатной программы для садового дизайна — пробная версия (базовая).Чтобы в полной мере насладиться этой программой дизайна сада, вам необходимо приобрести подписку на полную версию или профессиональную (бизнес) версию, которая включает все компоненты программы. Только тогда у нас есть неограниченные возможности использования ресурсов программы «Дизайн сада».

MyGreenSpace

Последнее рассматриваемое приложение — MyGreeSpace (mygreenspace.pl). Эта программа для дизайна сада на польском языке предлагает нам помощника по выбору растений, с помощью которого мы правильно подберем растения для нашего сада.Другими важными элементами, которые предлагает нам программа MyGreenSpace, является стимуляция роста растений, благодаря которой мы можем оценить внешний вид нашего сада в будущем. 3D-визуализация и онлайн-помощник по саду — полезные функции, особенно для любителей, которые хотят иметь свой собственный сад.

Полезно знать! Феноменальной особенностью MyGreenSpace является помощник по распознаванию растений. Сканируем лист растения в программу и система автоматически подскажет, что это за растение.

К сожалению, как и в случае с другими упомянутыми здесь программами дизайна сада , , чтобы иметь полный доступ к базе растений и других элементов сада, мы должны приобрести платный пакет. Цены на пакеты невелики и рекомендуются, особенно для компаний.

Программы дизайна сада — проектирование в MyGreenSpace

Какое программное обеспечение для проектирования сада выбрать?

Подводя итог, все вышеописанные программы для садового дизайна на польском языке заслуживают вашего внимания.Выбирая программу, мы должны в самом начале определить, чего мы хотим добиться и для чего нам нужна такая программа.

Design a Garden и MyGreenSpace — это программы для проектирования сада с нуля и демонстрации его в пространстве (3D визуализация). Их встроенные помощники по уходу за растениями и садоводству могут стать рукой помощи для людей, которые хотят начать свой собственный сад. Однако, чтобы получить максимальную отдачу от этих программ, вам нужно провести с ними некоторое время и ознакомиться с растениями, чтобы избежать дорогостоящих неудач и разочарований при выборе «варианта выполнения» в утилитах программы.

GardenPuzzle — идеальная любительская программа для создания визуализации сада , она проста в использовании и не требует надежного компьютера или подключения к Интернету. Он отлично подойдет любителям, которые хотят создавать красочные визуализации, из которых можно делать посадки. Конечный результат, благодаря профессиональным эскизам растений, очень хорош.

Лично я, как ландшафтный архитектор, кроме профессиональной программы садового дизайна , использую программу GardenPuzzle, позволяющую быстро создать концепцию вида планировки сада на основе фотографий садов владельцев.

Конечно, каждый пользователь программ может испытывать разные ощущения при работе с той или иной программой. Однако стоит похвалить польских создателей программы для проектирования сада , потому что работа по созданию собственного сада становится намного проще.

англ. ландшафтный архитектор Петр Молинский 9000 3

Читайте также:

Виртуальный сад — Бесплатная программа дизайна сада от BBC
Виртуальный сад — это бесплатная программа дизайна сада от BBC.Это классика среди программ для любителей сада, но, к сожалению, она уже достаточно устарела. Он очень прост в использовании, хотя, к сожалению, доступен только на английском языке. Стоит ли использовать? Посмотрите, как работает бесплатное программное обеспечение Virtual Garden для проектирования садов и что оно предлагает! Подробнее…

Как самому спроектировать сад?
Что самое важное при проектировании садов? Как спроектировать сад самостоятельно, чтобы оправдать наши ожидания? Стоит ли нанимать ландшафтных дизайнеров и что они могут привнести в дизайн нашего сада? Ответы на эти 3 вопроса подготовила для нас Малгожата Тылец из краковской студии «Sztuka Projektowania Ogrodów».Подробнее…

Программа для проектирования садовых беседок
Многие из нас хотят спроектировать собственную, неповторимую садовую беседку и нуждаются в компьютерной программе, которая облегчит создание проекта. К счастью, мне удалось найти хорошую программу для проектирования садовых беседок, которой я пользуюсь как дизайнер ежедневно. Посмотрите, что из себя представляет программа и как в ней спроектировать беседку. Подробнее…

.

---

Смотрите также

• Высота тумбочек прикроватных
• Ударно канатный способ бурения
• Виды облицовочной плитки для внутренних работ
• Бугенвиллия калифорния голд
• Средство для чистки унитаза от мочевого камня самое эффективное
• Маленькие домики своими руками
• Ковры в интерьере гостиной современный стиль
• Садовые светильники на солнечных батареях
• Как выбрать краскопульт электрический для дома
• Печные трубы и дымоходы из нержавеющей стали
• Как найти метр в квадрате

Как рисовать профессиональные чертежи дома (руководство из 14 шагов)

Прежде чем строить дом, вам понадобится чертеж.

Чертеж — это очень подробный чертеж плана дома в масштабе. На нем показаны размеры и ориентация помещения, материалы, мебель, внешние конструкции и другие детали, не включенные в базовый план этажа. .

Проблема в том, что исторически чертежи стали узким местом в процессе строительства и реконструкции дома. Специалисты по жилищному строительству часто увязают и разочаровываются, пытаясь ориентироваться и изучать излишне сложное программное обеспечение.

В этой статье мы рассмотрим 14 простых шагов, которые строители и ремонтники домов могут использовать для создания точных чертежей для потенциальных клиентов и преобразования их в фотореалистичные визуализации.

План этажа и чертеж: в чем разница?

Хотя планы этажей и чертежи выглядят одинаково, это принципиально разные документы.

Чертеж — это чертеж плана дома, здания или строения, выполненный в масштабе и включающий больше деталей, чем базовый план этажа. Он включает в себя размеры, детали, такие как окна и двери, и даже включает материалы и приспособления, которые будут использоваться во время строительства дома.

Вот пример того, как может выглядеть чертеж:

Изображение : Базовый чертеж, нарисованный с помощью программного обеспечения Credreo для создания планов этажей. .

Он включает не только размеры комнаты, но и лестницы, дверные проемы, окна, технику и мебель.

С другой стороны, план этажа представляет собой очень простую планировку дома, которую могут использовать агенты по недвижимости и потенциальные покупатели, чтобы дать приблизительное представление о планировке недвижимости. Проблема в том, что без чертежа невозможно создать точный план этажа, так как чертеж содержит важную информацию, такую ​​как размеры комнаты и точное расположение окон и дверей.

---

14 шагов к созданию профессионального чертежа дома

Чертежи не обязательно рисовать вручную.

Cedreo позволяет архитекторам, строителям и ремонтникам создавать профессиональные двухмерные и полностью визуализированные трехмерные чертежи дома в два раза быстрее, чем в других программах.

В этом руководстве шаг за шагом показано, как рисовать стены, добавлять окна и генерировать HD-визуализацию чертежей без необходимости профессионального владения CAD (системой автоматизированного проектирования).

Шаг №1. Изучите городские правила и нормы

Прежде чем рисовать проект дома, важно понять, что можно (и нельзя) строить в соответствии с городскими правилами клиента.

В каждом городе и местности действуют разные правила в отношении того, какой тип дома можно строить, площадь в квадратных футах и ​​требования к доступности. Вы можете определить, какие правила применяются, посетив веб-сайты местных органов власти, которые объяснят, что должно быть включено в план вашего клиента.

Шаг №2. Создайте план дома с нуля или импортируйте изображение

После того, как вы позаботились о нормативно-правовой волоките, пора приступать к рисованию.

Первый шаг — создание эскиза дома клиента. Начните с базовой формы, которую можно разделить на разные комнаты, например:

Либо нарисуйте эту форму с нуля, либо загрузите 2D-план проекта. Здесь вы также должны настроить размеры чертежа, чтобы убедиться, что они точны.

После того, как у вас есть грубый контур внешних стен, вы можете изменить их, если клиент хочет, чтобы дом был неправильной формы, или необходимо изменить внешние стены. Если нужно нарисовать дом с несколькими этажами, нарисуйте их по отдельности — мы добавим лестницы, чтобы прикрепить их на шаге 7.

Шаг №3. Нарисуйте стены

Затем нарисуйте внутренние стены, чтобы разделить большую площадь на комнаты.

Хорошее эмпирическое правило: начинать с самой большой комнаты в доме (например, с гостиной). , кухня , так далее.). Затем постройте из него другие комнаты, например, спальни или ванные комнаты. . Вам пока не нужно маркировать их; это просто, чтобы получить общее представление об общей планировке дома.

Вот что мы имеем в виду:

При добавлении стен для данной комнаты Cedreo автоматически рассчитает размеры.

Шаг №4. Назначить типы комнат

Далее вам нужно пометить комнаты.

Вы должны назначить типы комнат для ванных комнат, гостиной, кухни , спальни , коридоры, кладовые, гараж и подвал . Любые маленькие уголки, такие как кладовая или ванная, должны быть четко обозначены на этом этапе.

Важно назначить типы комнат (а не оставлять их как комнату 1, комнату 2 и т. д.), потому что это поможет вашему клиенту лучше понять общий поток дома. Вы сможете визуализировать, как попасть из комнаты в комнату, используя коридоры, а также как получить доступ к верхним этажам или подвалам, используя лестницы.

Шаг № 5. Добавить подвал или новые уровни

Если в здании несколько этажей или подвал — самое время их добавить.

Здесь использование программного обеспечения действительно лучше, чем рисование чертежей вручную. С программным обеспечением для архитектурных чертежей , вы можете продублировать первый этаж здания, чтобы верхний этаж имел точно такие же размеры. Это облегчает точное определение мест добавления таких элементов, как лестницы, двери, сантехника и окна.

Обязательно правильно маркируйте каждый новый уровень (цокольный этаж, подвал, верхний уровень и т. д.), чтобы, собирая эскиз или добавляя проемы, вы точно знали, на каком уровне работать.

Примечание: Используя Cedreo, вам не нужно представлять, как комнаты будут выглядеть в 3D благодаря технологии рендеринга чертежей в реальном времени.

При рисовании чертежа Cedreo создает идентичный 3D-эскиз в правом углу экрана, чтобы лучше представить, как чертеж будет выглядеть в реальной жизни.

Шаг №6. Добавление проемов в стенах

После добавления уровней и внутренних стен следующим шагом будет нанесение проемов в стенах, таких как двери и окна.

Как и в предыдущем шаге, используйте программное обеспечение, чтобы продублировать проемы в стенах и сохранить точные размеры.

Добавьте разные типы дверей — от распашных до раздвижных и двустворчатых. Например, у Cedreo есть библиотека из сотен дверей, подходящих для различных проемов в доме (двустворчатые садовые двери будут иметь другие размеры, чем межкомнатные двери в жилом помещении).

Как только вы найдете дверь, соответствующую типу открывания, просто перетащите ее на место, и 3D-рендеринг будет обновляться в режиме реального времени, отражая добавления:

Если вы хотите настроить размеры проема в стене после добавления его на чертеж, вы можете отрегулировать высоту, ширину, перемычку и подоконник в правой части экрана:

Вы сможете изменить каждую стену открытие изменением цвета или добавлением шторок, которые также будут отображаться в 3D-рендере сбоку от экрана. Опять же, это дает лучшее представление о том, как будет выглядеть объект после его постройки.

Шаг №7. Добавить лестничную клетку

Если собственность клиента разделена на два или более уровней, вам потребуется добавить лестницу для доступа.

Как и в случае с проемами в стенах, вы можете использовать Cedreo для добавления лестниц, перетащив элемент в чертеж. Как только вы определитесь, где вы хотите разместить лестницу, просто перетащите ее на это место:

Используйте 3D-рендеринг в правом углу, чтобы расположить лестницу и посмотреть, как она будет выглядеть, когда дом будет построен. Не забудьте настроить размеры с помощью инструментов длины, ширины и поворота, пока лестничная клетка не станет нужного размера.

Шаг №8: Добавьте символы чертежа

Символы чертежа используются для представления ключевых элементов эскиза, таких как лестницы, оборудование столовой, изоляция, водопровод, дымоходы и бытовая техника. Получите доступ к этим символам плана этажа для любого типа помещения в Cedreo, используя выпадающее меню в левой части инструмента:

Добавлять символы чертежа легко благодаря технологии перетаскивания инструмента. Если вам нужно добавить символ лестницы, просто возьмите его из каталога и перетащите на чертеж:

Как и все другие элементы, добавленные до сих пор, вы можете изменить размеры каждого символа, используя панель управления справа от эскиз.

Шаг №9. Добавить крышу

Теперь пришло время добавить крышу.

В отличие от рисования чертежа дома вручную, программное обеспечение для создания чертежей позволяет пользователям автоматически добавлять крышу, поскольку оно уже знает точные размеры уровней здания. Выберите один из нескольких типов крыш (многоскатная, двускатная, односкатная, плоская), а затем с помощью инструмента автоматизации крыши добавьте крышу одним щелчком мыши:

После добавления крыши проверьте высоту и угол ската. и проверьте правильность параметров. Затем начните добавлять другие функции, такие как слуховые окна и водосточные трубы, из меню в левом верхнем углу экрана.

Наконец, не забудьте про желоб. Выберите желоб в верхнем левом меню и добавьте его к нижним скатам крыши. Как только вы добавите один элемент желоба, Cedreo может автоматически добавить остальные одним щелчком мыши:

Шаг №10. Добавьте внешние элементы

Теперь пришло время визуализировать, как будет выглядеть дом снаружи.

Клиенту нужна асфальтированная дорога? Деревянный настил? Плавательный бассейн? Большой газон?

Крайне важно добавить эти элементы во время рисования плана, чтобы иметь точное представление о том, что будет выглядеть весь дом , а не только внутри.

Если вы профессиональный строитель и ремонтник домов , этот шаг будет иметь большое значение для продажи домашнего видения вашим клиентам!

Здесь вы добавите наружные стены, чтобы придать собственности некоторую конфиденциальность, а также ворота, живые изгороди и другие внешние приспособления.

Как только вы начнете добавлять элементы экстерьера, воспользуйтесь 3D-рендерингом Cedreo, чтобы увидеть, как выглядят цвета облицовки и настила, и настроить их по мере необходимости:

Различные варианты внешней отделки включают въезд, живую изгородь, настил, бассейн, стены по периметру и многое другое.

Шаг №11. Меблировка и отделка

После возведения стен, возведения крыши и лестницы — пора приступать к отделке.

Добавление мебели в комнаты — один из лучших способов не только понять, как они будут оформлены, но и насколько хорошо впишутся в пространство определенные бытовые приборы, такие как холодильники, стиральные машины и плиты.

Вместо того, чтобы рисовать их по отдельности, вы можете использовать библиотеку домашнего декора Cedreo для доступа к более чем 7000 настраиваемых предметов 3D-мебели, предметов и покрытий поверхностей , а затем добавляйте их в каждую комнату.

Весь каталог доступен для поиска по ключевым словам, и вы также можете использовать его для поиска других объектов, таких как текстиль, предметы декора и даже комнатные растения, чтобы сделать план максимально точным.

Существует также функция предотвращения столкновений , которая предотвращает случайное размещение элементов друг над другом при добавлении их в чертеж. Если клиент хочет, чтобы объекты располагались вместе (например, ткань под диваном), просто отключите эту функцию, и вы сможете свободно перемещать продукты через другие элементы и даже стены.

Шаг №12. Настройка материалов для дома

После того, как внутренняя мебель и приспособления добавлены, вы можете перейти к более мелким внешним деталям.

Здесь вы можете настроить материал, используемый для создания и облицовки конструкции. Например, если клиент хочет, чтобы в доме была натуральная деревянная облицовка, просто выберите его в меню в левой части экрана и перетащите на внешнюю стену:

Также следует добавить внешние элементы, такие как пандусы и внешние облицовка окон на этом этапе, чтобы у дома были все последние штрихи, прежде чем переходить к окончательному рендеру.

Шаг №13. Создайте HD-визуализацию чертежа

Здесь вы можете создать HD-визуализацию чертежа.

Используя визуальный инструмент HD, вы можете создать визуализацию чертежа из 3D-вида, вида с уровня глаз или с высоты птичьего полета, используя пользовательские точки обзора, которые можно сохранить для других проектов.

Вы даже можете выбрать настройку среды, чтобы визуализировать здание при различных уровнях солнечного света. Когда все будет готово, нажмите «Создать», и инструмент скомпилирует HD-рендеринг всего за несколько минут. После завершения рендеринг будет доступен в галерее, где его можно скачать или открыть в новой вкладке.

Шаг №14. Завершение таблицы площадей чертежа

Последним шагом в создании плана дома является окончательная доработка таблицы площадей чертежа на чертеже.

В левой части экрана вы увидите таблицу со всеми комнатами/областями на уровне, а также их общую площадь. Вам нужно решить, какие части каждого уровня должны быть включены в общие расчеты здания, и хотите ли вы настроить размеры каких-либо областей.

Наконец, выберите, какие измерения включить в окончательный проект — и готово!

Начните рисовать потрясающие чертежи дома сегодня

Никогда еще не было так просто (или доступнее) создать полный чертеж дома с нуля.

Простая в использовании программа для создания чертежей от Cedreo позволяет строителям, ремонтникам и дизайнерам интерьеров делать наброски чертежей без профессионального опыта работы с САПР.

Независимо от того, начинаете ли вы с нуля или рисуете поверх импортированного чертежа, вы можете нарисовать, обставить и визуализировать полный чертеж дома за короткое время и создать фотореалистичный дизайн, который можно использовать для точной визуализации недвижимости мечты клиента. и при этом быстрее заключать сделки.

Хотите узнать больше о программном обеспечении Cedreo?

Попробуйте сами здесь

Как сделать чертеж

Группа контента Edraw

Вы хотите сделать свой план?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как легко сделать свой план. Просто попробуйте бесплатно прямо сейчас!

Попытайся Свободно

чертеж — это тип строительных чертежей, которые визуально изображают, как здание спроектировано архитектором, какие материалы будет использовать строитель, местоположение здания и какие особенности клиент или заказчик желает добавить к нему. Проще говоря, план описывает способ печати и копирования чертежей, которые использовались много лет назад. Чертежи объединяют всех, кто участвует в процессе строительства, включая инженера-строителя, строителей, архитектора, владельца дома или здания, строительных инспекторов и многих других.

В этом подробном руководстве вы, наконец, сможете создавать чертежи чертежей с помощью EdrawMax. В то же время вы узнаете больше о типах чертежей и некоторых наиболее важных подготовительных действиях, которые необходимо выполнить при рисовании чертежа.

1. Что входит в план

Чертеж содержит несколько чертежей или планов, таких как планы ОВКВ, планы отраженных потолков, планы электрики, планы сантехники, планы этажей и т. д. Некоторые из наиболее важных частей любого проекта чертежа:

• Весь контур местности.
• Важные легенды и символы.
• Информация о местоположении, включая адрес, данные инженера, информацию о государственном служащем, контактные данные и т. д.
• Некоторые чертежи чертежей также содержат заметки о пересмотре.

Элементы чертежа

Некоторые из наиболее распространенных элементов любых чертеж чертежа являются:

• Титульные листы
• Планировка этажей
• Высота и разрезы
• Подробности
• Структурные чертежи
• Механические чертежи
• Электрические чертежи

Различные типы чертежных линий

Некоторые из наиболее распространенных типов строк чертежа :

• Линии объектов : Линии объектов показывают внешнюю поверхность любого объекта на чертеже чертежа.
• Скрытые линии : Как следует из названия, показывает скрытую часть строящегося проекта.
• Размерные линии : Показывает размер стен или длину любого окна от одной точки до другой.
• Осевые линии : определяют центральную ось симметричного объекта в любом чертеже.
• Фантомные линии : Эти линии чертежа иллюстрируют различные возможные положения подвижного объекта, например, мебели или автомобиля в гараже.

Что входит в план:

• Как правило, это легенды, символы, информация о местоположении, примечания к изменениям и многое другое;
• Наиболее распространенными элементами являются: титульные листы, планы этажей, фасады, детали, структурные чертежи;
• Кроме того, существуют различные типы линий для изготовления чертежей.

2. Как читать план

Как и любой другой план строительства, понимание чертежей очень важно. Если вы когда-нибудь задавались вопросом, как сделать чертеж, вы, должно быть, нашли несколько статей на как читать чертеж . Причина очень проста — если вы, например, можете прочитать чертеж или любой другой план здания, то вы можете легко приступить к его созданию, не беспокоясь ни о чем. Чтобы прочитать план, вы всегда должны начинать с плана сайта — узнавать об измерениях, макете и символах, используемых в нем. Некоторые из основных функций, которые вам необходимо проанализировать в плане :

1. Понимание контура здания.
2. Проанализируйте основную идею конструкции. Например, это будет торговый центр или торговый комплекс, или это будет жилая недвижимость?
3. Запишите все символы и легенды. Это поможет при уменьшении масштаба здания в EdrawMax.
4. Составьте список всех важных функций, которые вы планируете или уже добавили в проект.

3. Подготовка перед рисованием чертежа

Если вы собираетесь построить какое-либо здание или комплекс, вам понадобится набор чертежей, которые предоставят вам очертания и детали особенностей, необходимых для создания чертежа . Есть некоторые важные приготовления, которые вы должны сделать, прежде чем приступить к работе над чертежами чертежей, например:

• Ваш план должен включать хотя бы одно измерение.
• Убедитесь, что ваш чертеж имеет правильные пропорции.
• Запишите все другие планы зданий, которые вам понадобятся.
• Рассмотрите возможность использования EdrawMax для лучшего и более эффективного рисования чертежей.

4. Как сделать чертеж в целом

Теперь, когда вы поняли важные преимущества и символы чертежа, позвольте нам помочь вам понять, как вы рисуете чертеж. Составление чертежа — это первый шаг в построении, и здесь мы изложили два важных способа 9.0225 нарисовать чертеж . Первый процесс является общим методом, а другой включает использование EdrawMax. Общий метод потребует от вас физического посещения объекта и проведения всех измерений, прежде чем вы начнете работать над чертежами. Методы EdrawMax требуют, чтобы вы сидели перед своей системой и работали с бесплатными шаблонами чертежей.

• Создать контур :

Вы должны физически посетить место и сделать все измерения. Если ваша рабочая собственность имеет ширину 30 футов и длину 50 футов, отметьте такие важные детали в своем блокноте. Кроме того, обратите внимание на все смежные факторы, которые вам, возможно, потребуется добавить в чертеж чертежа.

• Размеры и масштабирование :

После того, как вы записали все на бумаге, вы должны рассмотреть точные размеры и уменьшить размер сайта. Например, от 2 см до 1 м, что означает 2 см на бумаге, соответствует 100 см (или 1 м) в реальном размере (1:50).

• Чертеж стен и комнат :

Теперь, когда вы создали контур и завершили размеры, вы можете приступить к созданию внешних стен и записать расположение комнат. На этом этапе вы также можете отметить площадь, отведенную под кухню, гараж, подвал, балконы и другие подобные помещения в доме.

• Добавить внутренние стены :

После добавления и маркировки внешних стен можно приступить к рисованию внутренних стен участка. Это поможет вам понять точный размер каждой комнаты.

• Добавить лестницу :

Еще одним важным аспектом, который вы можете добавить к любому чертежу, является расположение лестницы. Если вы добавили лестницу, убедитесь, что вы добавили еще один чертеж, изображающий второй этаж или крышу здания.

• Добавить другие детали :

Вы можете добавить в план другие важные детали, такие как электрическая арматура, система отопления, вентиляции и кондиционирования, окна, мебель и т. д.

• Обсудить :

После того, как вы добавили окна и двери и правильно измерили высоту стен, вы можете взять за правило обсуждать это со своим архитектором или строителем. Они предоставят вам полезные исправления, которые улучшат проект.

• Завершить чертеж :

После того, как вы закончите со всеми изменениями, вы можете приступить к окончательной доработке плана, который вы и ваш архитектор будете использовать для строительства здания.

Общие принципы рисования чертежей:

• Создать набросок;
• Укажите размер и масштаб;
• Нарисуйте стены и комнаты и добавьте лестницу;
• Добавьте другие детали;
• Сделайте привычкой обсуждать это со своим архитектором или строителем.

5. Как сделать чертеж в EdrawMax

Теперь, когда вам интересно , как сделать чертеж ? Ну, есть в основном два пути, которым вы можете следовать. Первый метод заключается в том, чтобы нарисовать план с нуля с помощью EdrawMax, а другой метод — когда вы работаете с умом и выбираете шаблоны, предоставленные EdrawMax. Здесь мы познакомим вас с основными способами создания чертежей.

4.1 Создание чертежа с нуля

Шаг 1 Войдите в EdrawMax

Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите на страницу EdrawMax Download и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты. Перейдите к « Строительный план » и нажмите «9».0225 Планы этажей .

Шаг 2. Откройте новый холст

Поскольку вы создаете чертеж чертежа с нуля, вы можете нажать « + ». Одновременно нажмите « План этажа », чтобы получить доступ к бесплатным шаблонам или эскизам, предоставленным EdrawMax. После нажатия « + » откроется удобный холст EdrawMax. Как только у вас будет готов план этажа, черпайте из него вдохновение и начинайте работать над чертежом.

Шаг 3. Найдите символы чертежа

Дизайн чертежа начинается с понимания размеров и вашего желания добавить функции и элементы. После того, как вы собрали нужную информацию, вы можете создать план. EdrawMax поставляется с параметрами размеров и масштабирования для создания пакета чертежей в соответствии с требованиями. Если вы не можете найти нужный символ чертежа, создайте фигуру с помощью инструмента «Перо» или «Карандаш», а затем нажмите «9».0225 + ‘ в разделе Моя библиотека, чтобы сохранить символ для будущего использования. Однако в разделе символов вы можете найти почти все типы символов чертежей чертежей. Узнайте больше символов чертежа и найдите нужные символы здесь.

Шаг 4. Добавьте элементы

После того, как вы импортировали все символы, вы можете начать размещать их на чертеже чертежа, который вы создали на шаге № 2. В чертеже чертежа вы можете добавить элементы из дверей и окон, сигнализации и контроля доступа, ванной комнаты, спальни, сада, освещения, сантехники и т. д. Затем используйте панелей инструментов в верхней или правой части холста, чтобы изменить цвет, шрифт, размер, тему и многое другое одним щелчком мыши.

Шаг 5 Сохранить и экспортировать

После разработки чертежа чертежа вы можете экспортировать его в несколько форматов, таких как JPEG, JPG, PNG, PDF и другие форматы Microsoft, такие как MS Word, MS Excel, PPTX и т. д. Вы также можете поделиться чертежом на различные платформы социальных сетей, такие как Facebook, Twitter, LinkedIn и т. д. Кроме того, вы можете распечатайте ваш план сантехники для показа другим.

4.2 Создание чертежа из шаблонов

Шаг 1 Войдите в EdrawMax

Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите на страницу EdrawMax Download и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты. Перейти к Шаблоны ‘Раздел слева и тип’ чертеж .’

Шаг 2. Выберите шаблон

В сообществе шаблонов вы найдете сотни встроенных шаблонов, доступных для использования. Выберите любые шаблоны, которые очень похожи на ваш идеальный чертеж чертежа, например, план склада, план обслуживания, чертежи пограничного конфликта, чертежи квартир, чертежи офисных помещений, чертежи красочных домов и т. д. Все эти шаблоны можно использовать бесплатно.

Шаг 3. Добавьте символы

Перейдите в раздел « Symbols » и щелкните раздел « Predefined Symbol » на верхней панели инструментов. В EdrawMax у нас есть символы для стен и конструкций, дверей и окон, сигнализации и контроля доступа, ванной комнаты, спальни, сада, освещения, растений, сантехники, диванов, столов и стульев, фасадов, видеонаблюдения и многого другого. Если вы не можете найти нужный символ чертежа чертежа, создайте фигуру с помощью инструмента «Перо» или «Карандаш», а затем нажмите «9».0225 + ‘ в разделе «Моя библиотека», чтобы использовать этот символ в будущем.

Шаг 4 Изменить детали

После того, как вы импортировали бесплатный встроенный шаблон на холст EdrawMax, вы можете изменить основные детали. Вы можете добавить или изменить детали чертежа, которые считаете необходимыми для текущего требования, из импортированных символов. Просто выберите панели инструментов в верхней или правой части холста и найдите нужные функции.

Шаг 5 Экспорт или публикация

Как только ваш чертеж будет готов, вы можете экспортировать его в несколько форматов или опубликовать в сообществе шаблонов, чтобы другие 25 миллионов зарегистрированных пользователей могли увидеть и вдохновиться вашим дизайном. Нажмите кнопку « Опубликовать » в верхней правой части холста и введите данные своего шаблона, такие как название шаблона, описание и тег, чтобы поделиться своим рисунком с другими.

По сути, в EdrawMax просто нарисовать план чертежа, просто возьмите шаблон и продолжайте настраивать, перетаскивайте профессиональные символы чертежа, чтобы сделать свой план лучше. Если вы все еще не знаете, как нарисовать чертеж плана в EdrawMax, просто посмотрите видео ниже или узнайте больше на нашем канале на Youtube .

6. Советы и рекомендации

Когда вы работаете над чертежом , есть пара важных вопросов, которые вы должны задать себе. Сначала вы должны перечислить свои технические знания и количество времени, которое у вас есть. Если вы впервые создаете чертеж чертежа , вы можете использовать бесплатные шаблоны, предоставленные EdrawMax . Если вы работали над чертежами чертежей в прошлом и у вас достаточно времени, то вы можете работать над чертежом чертежей с нуля.

6.1 Сравнение методов EdrawMax

Основное различие между обоими упомянутыми методами EdrawMax заключается в следующем:

Сделать чертеж с нуля

• Экономия времени : Если у вас есть время и вы хотите изучить панель инструментов EdrawMax, вы можете нарисовать план с нуля.

• Экспертиза : Если вы профессионал, который ранее работал над различными чертежами чертежей, вы можете нарисовать чертеж с нуля.

• Точность : Вы можете нарисовать чертеж чертежа с нуля, если понимаете все размеры, масштаб и особенности чертежа.

Создание чертежа с использованием шаблонов

• Экономия времени : Если вы спешите и быстро нуждаетесь в чертеже чертежа, вы можете легко продублировать чертеж чертежа из встроенных шаблонов.

• Опыт : Если вы новичок или только начали, вы можете нарисовать план, используя бесплатные шаблоны, предоставленные EdrawMax.

• Точность : Если вам нужна техническая помощь и точность в вашем дизайне, вы должны нарисовать план, используя бесплатные шаблоны.

6.2 Сравнение общего метода и метода EdrawMax

Теперь, когда вы увидели, насколько легко и эффективно создать чертеж с помощью EdrawMax, давайте продемонстрируем вам некоторые базовые сравнения между общим методом и методом EdrawMax.

Сделать чертеж, используя общий способ

• Создание чертежа на бумаге неуклюже и выглядит непрофессионально.

• Вы не можете легко поделиться своими чертежами с вашим архитектором.

• У вас не может быть нескольких редакций чертежей чертежей, если вы не сотрете все на бумаге.

Сделать чертеж чертежа с помощью EdrawMax

• com/images2021/new-edrawsoft/mark_check.svg»/>

  Создание чертежа чертежа с использованием методов EdrawMax выглядит профессионально, потому что вы будете использовать все важные элементы чертежа чертежа.

• EdrawMax позволяет вам делиться своими чертежами на нескольких платформах социальных сетей. Вы также можете экспортировать чертеж чертежа в несколько форматов, включая MS Visio.

• Вы можете иметь неограниченное количество редакций в EdrawMax и настраивать свой чертеж по мере необходимости.

6.3 Преимущества EdrawMax и советы по использованию EdrawMax

Некоторые из удивительных преимуществ использования EdrawMax для рисования ваших чертежей:

• Вы можете создать свой чертеж чертежа всего за пару минут, используя бесплатный шаблон и символы.
• С помощью EdrawMax вы можете мгновенно делиться своими чертежами с друзьями через несколько социальных сетей.
• С EdrawMax вы можете получить доступ к шаблонам, созданным нашими 25 миллионами зарегистрированных пользователей.

В отличие от других инструментов, которые требуют некоторого обучения, EdrawMax создан профессионалами, которые учитывают начинающих или начинающих пользователей. Тем не менее, если вы последуете некоторым из следующих советов, то создание проекта чертежа станет проще и проще.

• Даже если вы работали над несколькими чертежами чертежей, рекомендуется заглянуть в сообщество шаблонов. Вы никогда не узнаете, какой дизайн шаблона вдохновит вас больше всего.
• Попробуйте использовать режим фокусировки, так как он будет удерживать ваше внимание только на части проектирования.
• Если вы используете EdrawMax впервые, войдите в систему, используя свой зарегистрированный адрес электронной почты. Таким образом, вы сможете сохранить свой чертеж в личном облачном пространстве.

6.4 Библиотеки символов

EdrawMax поставляется с 50 000 бесплатных встроенных символов. Поскольку эти символы поддерживают работу с векторами, их можно легко изменять в размере, форме и цвете. Если вы не нашли нужный символ, вы можете создать символ, который вы можете сохранить в своей библиотеке для использования в будущем. Вот некоторые из наиболее часто используемых символов чертежа , которые легко доступны на EdrawMax:

• Символы материалов : Эти символы материалов будут включать стекло, символы поперечного сечения, символы металла, символы песка, символы олова, символы титана и т. д.
• Электрические символы : Электрические символы, доступные на EdrawMax, представляют собой осветительные приборы, многоуровневые выключатели, потолочные вентиляторы, пульты управления, термостаты и т. д.
• Символы сантехники : Некоторые из наиболее часто используемых символов сантехники: котел, нагревательный змеевик, конвектор, насадка для душа, электронный серийный номер и т. Д.
• Символы пожарной сигнализации : Некоторые из наиболее часто используемых символов пожарной сигнализации — это размещенный индикаторный клапан, распределительный шкаф пожарной сигнализации, датчик дыма канального типа, устройство смены батарей, центральный пульт пожарной сигнализации и т. Д.
• Символы HVAC : Некоторые из символов HVAC, которые вы можете использовать в своих чертежах, включают трубы, эксцентрики, резьбовые соединения, фланцы, раструб, патрубок и т. Д.

6.5 Сообщество шаблонов

EdrawMax — это программа для создания 2D-чертежей с более чем 25 миллионами зарегистрированных пользователей. Эти пользователи загрузили тысячи шаблонов в Сообщество шаблонов . Всякий раз, когда вы начинаете работать над каким-либо чертежом, будь то блок-схема, сетевая диаграмма, научная диаграмма, план здания или что-то еще, направляйтесь к раздел шаблона и введите тип диаграммы.

Система поделится всеми готовыми шаблонами, доступными для вас. Как вы видели в разделе о том, как создать чертеж, все, что вам нужно сделать, это продублировать эти шаблоны, и они будут немедленно импортированы на холст схемы для вашего личного или профессионального использования.

7. Бесплатное программное обеспечение для чертежей

Несмотря на то, что в наши дни архитекторы не используют чертежи, они в значительной степени полагаются на планы этажей, предварительные планы строительства, планы крыш и многое другое, которые становятся прочным чертежом. Вам нужен такой инструмент, как EdrawMax, который понимает чертежи и позволяет вам получить доступ к проектам чертежей. Некоторые из удивительных особенностей этого бесплатное программное обеспечение для чертежей :

• Это бесплатное средство для создания чертежей позволяет создавать все типы чертежей на одном холсте, позволяя сохранять размер и масштаб дома в каждом проекте.
• С EdrawMax вам никогда не придется беспокоиться о технических деталях вашего проекта. Бесплатные примеры чертежей и шаблоны , доступные в разделе шаблонов, созданы профессионалами и экспертами.
• Если вы хотите удаленно сотрудничать в режиме реального времени со своими коллегами или друзьями, вы можете быстро перейти на онлайн-версию EdrawMax.
• Это бесплатное программное обеспечение для создания чертежей предлагает бесплатную версию для тестирования инструмента, прежде чем тратить деньги.
• На холсте EdrawMax вы найдете режим фокусировки, позволяющий сосредоточиться только на важных частях рисунка.

EdrawMax Настольный компьютер

Создание более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных на уровне предприятия

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция Personal Cloud и Dropbox

ПЫТАТЬСЯ ОНЛАЙН

8.

Заключительные мысли

Чертежи чертежей — это первые чертежи, которые архитекторы и строители создают, когда начинают работать над любым планом здания. Несмотря на то, что чертежи в настоящее время устарели и заменены планами этажей или планами местности в целом, каждому студенту, изучающему архитектуру, полезно научиться делать чертежи.

Как вы видели здесь, EdrawMax поставляется с бесплатными шаблонами, символами, отличной поддержкой клиентов и бесплатной версией, которой доверяют более 25 миллионов зарегистрированных пользователей. С EdrawMax создание чертежей и обмен чертежами чрезвычайно просто и удобно. Это опыт, и мы будем рады, если вы и ваша команда присоединитесь к нам в этом замечательном путешествии, где мы научимся создавать чертежи вместе.

→Загрузить сейчас: Как сделать чертеж в формате PDF

Полное руководство по чертежам

Ознакомьтесь с этим полным руководством, чтобы узнать все о чертежах, например о типах чертежей, символах чертежей и о том, как сделать чертеж.

УЧИТЬ БОЛЬШЕ

Вам также может понравиться

Сколько стоят чертежи или планы дома?

Типичный диапазон:

$836 — 2710 долларов США

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 455 участников HomeAdvisor. Встроить эти данные

Как мы получаем эти данные

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

• Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
• Когда их проекты завершены, они заполняют краткий обзор стоимости.
• Мы собираем данные и сообщаем вам о затратах.

Обновлено 19 сентября 2022 г.

Рассмотрено Эзра Ланиадо, Экспертный участник.

Автор HomeAdvisor.

Стоимость составления планов домов зависит от нескольких факторов, таких как масштаб вашего проекта и требуемый тип проекта. В целом, стоимость чертежей может варьироваться от 836 долларов США и 2710 долларов США , при средней стоимости 1734 долларов США . Архитекторы и чертежники создают чертежи для проектирования домов и пристроек. Используйте это руководство, чтобы понять, какие факторы влияют на стоимость планов дома и сколько именно вам нужно отложить, прежде чем начать.

На этой странице:

1. Калькулятор стоимости чертежника
   1. Средняя стоимость проекта
   2. Средние цены на планы домов
      1. Плата за составление за квадратный фут
      2. Почасовые ставки
      3. Расценки на внештатное составление чертежей
      4. Черновики новой сборки
      5. Изменения
      6. Стоимость исполнительного чертежа и съемки
   3. Другие типы сквозняков
      1. Средняя стоимость планов механических домов
      2. Гражданские проекты
      3. Планы коммерческих зданий
   4. Архитектор против затрат на чертежника
      1. Сделай сам против найма дизайнера чертежей
      2. Часто задаваемые вопросы

      Калькулятор стоимости чертежника

      Рассчитаем для вас данные о затратах. Где вы находитесь?

      Где вы находитесь?

      Почтовый индекс

      Среднее по стране	1734 долл. США
      Типовой диапазон	$836 — 2710 долларов США
      Низкий уровень — высокий уровень	$350 — 5000 долларов

      Данные о затратах основаны на фактических затратах на проект, о которых сообщили 455 участников HomeAdvisor.

      Средняя стоимость чертежей

      Современные чертежи или архитектурные чертежи, более известные как распечатки, представляют собой простые цифровые файлы. Архитекторы и подрядчики обычно включают стоимость напечатанных планов в свои сметы. Однако подрядчики иногда просят домовладельца заказать отпечатки у профессионального репрографа.

      Чертежи служат нескольким целям, в том числе:

      • Превращение дизайнерской идеи в предложение

      • Доведение идей и концепций до клиентов

      • Внесение ясности и обеспечение того, чтобы подрядчик и заказчик имели одинаковые ожидания от конечного результата work

      • Ведение учета уже существующего здания

      Чертеж — это, по сути, руководство по строительству. Чертеж иллюстрирует внешний вид конечного продукта и служит учебным пособием для его получения. В среднем чертежники берут от 50 до 130 долларов в час за создание чертежей, и большинство людей платят от 800 до 2700 долларов в общей сложности.

      Стоимость печати чертежей

      Стоимость печати варьируется от 0,06 доллара США за лист до 25 долларов США за лист . В среднем доме будет 10 листов на уровне. Полный набор распечаток включает в себя все листы для всего проекта. Хотя профессионалы обычно используют цифровые чертежи в формате PDF на рабочих местах на планшетах, ноутбуках и iPad, по-прежнему существует спрос на классические распечатки, выполненные из разных материалов.

      • Бумажные листы стоят недорого по цене от 0,05 до 8,50 долларов США за лист и обычно печатаются на бумаге плотностью 20 фунтов или более. Тем не менее, он может намокнуть и порваться на рабочем месте.

      • Использование листов Tyvek стоит дорого: 3–20 долларов за лист , но они водонепроницаемы и долговечны, что устраняет необходимость в нескольких комплектах.

      • Крепления и обложки добавляются дополнительно 2–20 долларов США за комплект .

      • Самый распространенный размер для дома – 24 на 36 дюймов — так называемая бумага «архитектурного размера D».

      • Репрографические услуги специализируются на печати чертежей.

      • Размеры варьируются от 8,5 на 11 дюймов до 36 на 48 дюймов .

      Получите оценки от профессионалов в области черчения

      Почтовый индекс

      Получить оценки сейчас

      Средние цены на чертежи дома

      Стоимость составления плана дома зависит от масштаба проекта, типа нанятого вами специалиста и времени, необходимого для выполнения чертежей.

      Плата за оформление за квадратный фут

      Плата за составление составляет от 0,40 до 3 долларов за квадратный фут . Архитекторы берут больше, от 1,25 до 5 долларов за квадратный фут 90 226, а иногда и до 10 долларов 90 225 за квадратный фут 90 226 . Для нового набора планов строительства плата за архитектуру обычно находится на более высоком уровне.

      Почасовая оплата услуг по составлению чертежей

      Эти услуги обычно стоят в среднем от 50 до 130 долларов в час . Типичный проект занимает От 10 до 13 часов на выполнение , хотя более сложные и коммерческие проекты занимают гораздо больше времени.

      Ставки внештатного черчения

      Ставки значительно различаются в зависимости от уровня опыта и местоположения фрилансера, но обычно составляют от 50 до 150 долларов в час . Многие фрилансеры взимают фиксированную ставку за полный проект, которая обычно составляет в среднем примерно 90 225 1750 долларов 90 226 .

      Чертежи новой постройки

      Чертежи новой постройки обычно стоят больше, чем планы пристройки к дому, в зависимости от масштаба проекта, потому что начинать с нуля требует гораздо больше работы. В общем, ожидайте, что пользовательские планы добавят от 2000 до 20 000 долларов на строительство нового дома.

      Изменения

      Изменения утвержденных планов стоят от 400 до 2000 долларов , в зависимости от того, насколько глубокими и сложными являются изменения. Лучше всего представить все идеи и изменения вашему профессионалу, прежде чем утверждать окончательные планы и приступать к строительству, чтобы сэкономить на затратах на подобные изменения.

      Затраты на чертежи и изыскательские работы

      «Исходный» набор планов относится к существующему зданию до выполнения каких-либо строительных работ, тогда как предлагаемый набор планов представляет собой объем работ. Исходные данные используются в качестве ориентира для определения того, где начинается здание, чтобы архитектор мог затем дать план сноса, план каркаса и план фундамента. Более надежные проекты также будут иметь набор механических, электрических и сантехнических планов.

      «Однако большинство жилых проектов не требуют такой подробной детализации», — говорит Эзра Ланиадо, член экспертного совета Angi и владелец Landmark Construction & Development Group, Inc. Кроме того, если подрядчик не является частью проектно-строительной фирмы, подрядчики редко предоставляют какие-либо планы; они будут включать как построено. Если подрядчик включает планы в свою цену, он, как правило, заключает контракт с лицензированным архитектором.)

      Из готового документа архитектор может создать официальный документальный чертеж. Это окончательный вариант здания в том виде, в котором он был построен. Эти планы полезны для будущих владельцев дома, которые хотят внести структурные изменения, такие как пристройка или реконструкция.

      Для старых зданий, для которых не известны актуальные планы, получение исполнительной съемки стоит от 0,40 до 2,50 долларов США за квадратный фут , в зависимости от сложности здания, его размера и уровня детализации. необходимость. Однако обычно это касается коммерческой недвижимости, поскольку у домовладельцев нет особых причин для этого.

      Получить цитату от чертежника рядом с вами

      Почтовый индекс

      Получить оценки сейчас

      Прочие типы тяг

      Наряду с дополнениями и новыми сборками, есть несколько других типов чертежей, о которых стоит знать.

      Средняя стоимость механических планов домов

      Механический план — это технический чертеж, который включает расположение розеток, систем HVAC, сантехники и приборов. Эти планы будут стоить столько же, сколько и любой другой чертежный проект, и цена проекта обычно включает их. Они также полезны на этапе строительства пристройки или новой структуры.

      Гражданские проекты

      Гражданские проекты — это планы мостов, автомагистралей, канализационных коллекторов или любого другого проекта, связанного с государством. Они сильно различаются по стоимости в зависимости от проекта.

      Планы коммерческих зданий

      Коммерческие планы не имеют определенного диапазона затрат, поскольку они зависят от конкретного проекта. Большинство местных органов власти и правительств штатов приняли правила, согласно которым только лицензированные архитекторы могут проектировать коммерческие строительные проекты.

      Однако архитекторы нанимают и контролируют проектировщиков. Архитектор проектирует здание, а чертежник превращает этот проект в технические чертежи. Затем архитектор просматривает и утверждает, или «штампует», окончательные чертежи.

      Архитектор против затрат на чертежника

      Стоимость найма архитектора варьируется от от 80 до 200 долларов в час , в то время как стоимость найма чертежников ниже: от 50 до 130 долларов в час . Архитекторы стоят более чем в два раза дороже или в среднем 5000 долларов за проект . Они, как правило, имеют дело с крупными коммерческими зданиями или большими сложными домами.

      Многие архитекторы также являются профессиональными дизайнерами и часто выполняют простые проекты планов домов помимо других архитектурных работ.

      Легче всего передать свою идею инженеру, чертежнику или архитектору, потому что у них есть навыки и знания, чтобы создать проект, который будет структурно надежным и безопасным для жизни. Они могут закончить за 10 часов то, на что у вас могут уйти недели или даже месяцы. . Сэкономьте время и наймите чертежника рядом с вами сегодня.

      «Архитектор может сделать или разрушить ваш проект. Нанять компетентного архитектора, с которым вы чувствуете себя комфортно, определенно стоит денег», — говорит Эзра Ланиадо. «Потенциально может быть много раз, когда архитектор вносит изменения и исправления в свой чертеж, чтобы достичь вашего видения. Убедитесь, что вы наняли кого-то, с кем вы будете чувствовать себя комфортно на протяжении всего процесса и не будете стесняться предлагать изменения».

      Доступное программное обеспечение для проектирования чертежей позволяет создавать собственные планы домов. Однако вам нужно будет инвестировать в AutoCAD или эквивалентную программу и потратить сотни часов на изучение программы и строительных норм, прежде чем вы сможете применить эти знания на практике.

      Стоимость чертежа плана этажа

      Программное обеспечение для составления плана этажа стоит от от 25 до 75 долларов с некоторыми базовыми бесплатными онлайн-приложениями. Эти приложения создают 2D-макет одного этажа без высот. Это отличная отправная точка, которая поможет вам донести свои идеи до профессионала. Независимо от того, поручаете ли вы чертежнику или подрядчику излагать окончательные технические планы, визуальное представление ваших идей помогает упростить процесс.

      Эти приложения не следует путать с профессиональным программным обеспечением САПР. Они не являются чертежами или техническими архитектурными чертежами и не могут заменить их. Они нужны для планирования мероприятий, расстановки мебели, а иногда и для черновых эскизов дизайнерских идей.

      Часто задаваемые вопросы

      Что такое AutoCAD?

      AutoCAD — популярная программа для черчения от AutoDesk, стоимость подписки которой составляет 1250 долларов США в год.

      Кого мне нанять для архитектурных чертежей?

      Вы можете нанять местного архитектора, чертежника или инженера по чертежам. В большинстве жилых помещений вам понадобится чертежник или инженер. Инженерные планы стоят от 300 до 2500 долларов за чертеж или лист для большинства жилых проектов. Тем не менее, избегайте задержек, попросив архитектора или лицензированного подрядчика просмотреть ваши чертежи до начала строительства.

      Может ли чертежник составить план дома?

      В большинстве случаев чертежник может составить план дома, и многие так и делают. В большинстве жилых помещений они могут разработать полный набор чертежей без помощи или контроля архитектора. Обратитесь в местное агентство по строительным нормам, чтобы узнать, разрешено ли это в вашем регионе.

      Нанимайте только тех чертежников, которые имеют образование и опыт в черчении. Американская ассоциация проектировщиков также предлагает дополнительные программы сертификации, которые демонстрируют компетентность в этой области.

      Наймите чертежника сегодня

      Почтовый индекс

      Получить оценки сейчас

      Затраты на сопутствующие проекты

      • Нанять архитектора
      • Нанять инженера-строителя
      • Нанять руководителя строительства
      • Нанять землемера
      • Построить дом
      • Построить юрту
      • Построить причал
      • Построить пристройку
      • Построить амбар, сарай или домик для игр
      • Построить гараж
      4 4
   5. Построить пристройку Фото: РАЗУМ И Я / Adobe Stock

      Популярные категории

      1. Дополнения и переделки
      2. Ванные комнаты
      3. Отопление охлаждение
      4. Кухни
      5. Пейзаж
      6. Все категории

      Популярные проекты

      1. Наймите разнорабочего
      2. Нанять горничную
      3. Установить Ландшафтный дизайн
      4. Реконструировать ванную комнату
      5. Реконструировать кухню

      Избранные статьи

      1. Сколько стоит установить или заменить кухонные шкафы?
      2. Сколько стоит пристройка к дому?
      3. Установить столешницы
      4. Сколько стоит установить окно?
      5. Сколько стоит чистка водостоков?

      Найти чертежные услуги рядом с вами

      1. Лос Анджелес, Калифорния
      2. Сан-Диего, Калифорния
      3. Хьюстон, Техас
      4. Феникс, Аризона
      5. Чикаго, Иллинойс
      6. Сакраменто, Калифорния
      7. Тусон, Аризона
      8. Орландо, Флорида
      9. Сан-Хосе, Калифорния
      10. Тампа, Флорида
      11. Атланта, Джорджия
      12. Форт-Лодердейл, Флорида
      13. Окленд, Калифорния
      14. Даллас, Техас
      15. Сиэтл, Вашингтон
      16. Лас-Вегас, Невада
      17. Альбукерке, Нью-Мексико
      18. Сан-Антонио, Техас
      19. Остин, Техас
      20. Майами, Флорида
      21. Санкт-Петербург, Флорида
      22. Нью-Йорк, штат Нью-Йорк
      23. Филадельфия, Пенсильвания
      24. Денвер, Колорадо
      25. Солт-Лейк-Сити, Юта
      26. Сент-Луис, Миссури
      27. Гонолулу, Гавайи
      28. Портленд, Орегон
      29. Сан-Франциско, Калифорния
      30. Шарлотта, Северная Каролина
      31. Вашингтон
      32. Джексонвилл, Флорида
      33. Фресно, Калифорния
      34. Колорадо-Спрингс, Колорадо
      35. Уэст-Палм-Бич, Флорида
      36. Балтимор, Мэриленд
      37. Меса, Аризона
      38. Цинциннати, Огайо
      39. Омаха, Небраска
      40. Нэшвилл, Теннесси

      Не видите свой город?

      Простое руководство из 7 шагов на 2022 год

      Я нарисовал сотни планов этажей. Сегодня вы узнаете мои главные советы, чтобы вы могли быстро и легко нарисовать план дома. Хорошо звучит? Пойдем.

      Если вы новичок в этом, мы начнем с ответов на несколько основных вопросов о планах этажей и о том, почему вы должны включать их в свои списки недвижимости. Тем не менее, вы можете сразу перейти к шагу 1 моего простого 7-шагового процесса, чтобы научиться рисовать план этажа в два раза быстрее и с максимальной точностью.

      Кроме того, **спойлер**, мы сотрудничаем с агентами по недвижимости и специалистами по недвижимости, чтобы преобразовать нарисованные от руки эскизы в профессиональные цифровые планы этажей. Если вы здесь для этого, ознакомьтесь с Преобразование плана этажа.

      Теперь приступим.

      Подпишитесь на 3 бесплатных заказа. Без контракта. Нет кредитной карты.

      Попробуйте бесплатно

      Содержание

      Что такое план этажа?

      Поэтажный план наглядно показывает расположение собственности. Потенциальные покупатели и арендаторы любят их, поскольку они помогают им визуализировать планировку пространства. План этажа может быть создан в 2D или 3D, а также может использоваться архитекторами и дизайнерами для описания взаимосвязи между физическими особенностями, пространствами и комнатами, если смотреть сверху.

      Планы этажей также могут показывать размеры и ориентацию дома, что позволяет охотникам за жильем подумать о том, как их мебель впишется в пространство, и представить, где восходит и заходит солнце, пока они пьют утренний кофе или вечером. летний шашлык.

      Что мне нужно, чтобы нарисовать план этажа?

      Вот что я использую:

      • Карандаш с ластиком — подойдет любой, мне нравятся эти Bic’ы.
      • Миллиметровая бумага – Этот блокнот от Silvine хорош. Вырвите 15-20 страниц, чтобы было легче.
      • Лазерный измеритель – серия Leica D2 превосходна.
      • Буфер обмена – Мой был от Asda.
      • Компас или приложение компаса на вашем телефоне (если вы хотите показать стрелку севера).

      Должен ли я создавать план этажа в книжной или альбомной ориентации?

      Книжная ориентация лучше подходит для более тонких домов (также немного легче держать буфер обмена), но наилучшая планировка также зависит от площади или формы собственности. Пейзаж лучше подходит для более широких домов — поймите.

      Начертить план дома на одной странице или на отдельных страницах?

      Любой вариант подходит. Я бы дал небольшое преимущество возможности рисовать каждый этаж на отдельных страницах. Почему? Потому что, как только вы закончите первый этаж, вы можете отметить, где находятся углы, которые определяют контур следа, а затем поднять страницу и отметить их на странице ниже.

      Тогда это старая добрая игра «Соедини точки», и через несколько секунд у вас будет план этажа выше, готовый к работе. Первый этаж и последующие этажи выше не всегда точно такие же, но это дает вам огромную и быструю фору в наброске этажей выше. Смущенный? См. Шаг 3 ниже – все станет ясно.

      Какие приложения лучше всего подходят для создания плана этажа?

      Их нет! Не то чтобы нам это нравилось. Большинство приложений для создания планов этажей неудобны и раздражают. Итак, если вы ищете лучшие приложения для рисования плана этажа, то, боюсь, мы не для вас, друг мой. Нам нравится придерживаться старой школы с помощью лазерного мера, миллиметровой бумаги и карандаша.

      Нужно преобразовать эскиз в готовый план этажа? Теперь, что мы можем сделать. См. Преобразование плана этажа для получения дополнительной информации. Вы даже можете попробовать это БЕСПЛАТНО.

      Подпишитесь на 3 бесплатных заказа. Без контракта. Нет кредитной карты.

      Попробовать бесплатно

      Как нарисовать план дома?

      Хорошо, у тебя есть снаряжение? Проверять! Вы готовы к року. Теперь немедленно покиньте территорию. Ниже я подробно расскажу о каждом из этих 7 шагов, но вот общий порядок действий.

      Начните снаружи, двигайтесь внутрь, чтобы сделать первый этаж, скопируйте след для этажа выше, выйдите наружу, чтобы отметить окна, вернитесь внутрь вверх по лестнице, чтобы сделать верхние этажи, окончательные проверки, затем отправьте свой план в Elements. Недвижимость для преобразования плана этажа.

      Хорошо, теперь подробнее. Вот мой простой 7-шаговый процесс для наброска точного плана этажа за минимально возможное время.

      Шаг 1: Начните снаружи и нарисуйте стены первого этажа, двери и окна

      Выйдите наружу к передней части дома и, начиная с нижней части страницы, нарисуйте контур первого этажа. Оставьте достаточно места по бокам на случай, если появятся какие-либо неожиданные пристройки или торчащие части имущества. Кроме того, не начинайте слишком большой/широкий, так как позже в верхней части страницы вам не хватит места.

      Примерно отметьте, где находятся двери, отметив направление, в котором они открываются. Отметьте любые окна простой линией. Не беспокойтесь о совершенстве, вы всегда можете исправить ситуацию на лету с помощью ластика.

      Для простых домов достаточно начать с 1 или 2 внешних стен. Для более крупных и сложных свойств попробуйте обойти заднюю часть и получить полный контур основания, прежде чем отправиться внутрь.

      Шаг 2: Войдите внутрь, измерьте, начертите и пометьте комнату за комнатой

      Пройдите внутрь и начните рисовать стены. Измеряйте на ходу, выполняя измерения от внутренней стены до внутренней стены, и убедитесь, что ваш лазерный измеритель правильно настроен для измерения от нижней части устройства (см. значок на изображении ниже).

      Начать стрелять лазером. Приложите нижнюю часть к стене и, удерживая ее горизонтально и прямо, направьте ее на другую сторону комнаты. Четко запишите размеры на плане рядом с указанной стеной с точностью до 2 знаков после запятой, например. 4,65 м.

      Для квадратной/прямоугольной комнаты достаточно двух измерений. Для помещений более сложной формы измерьте каждый участок стены и сопроводите его двунаправленной стрелкой, указывающей, где он начинается и где заканчивается. Чем больше измерений, тем лучше избежать ошибок и задержек в дальнейшем. Измерьте любые особенно толстые стены, используя свой буфер обмена, чтобы помочь.

      Добавляйте названия комнат и детали по мере того, как вы будете отмечать такие вещи, как туалеты, кухонные столешницы, раковины, плиты и т. д. Не забудьте добавить лестницы. Поскольку макет должен быть совмещен, окна, которые вы отметили снаружи, могут быть не совсем правильными, поэтому при необходимости откорректируйте их.

      Шаг 3: Скопируйте отпечаток первого этажа на новую страницу

      Теперь, когда вы закончили рисовать первый этаж, ударьте себя кулаком 👊. Вы сломали хребет работе. Теперь вы можете ускориться на следующий этаж.

      Видите, где находятся углы участка земли? Скопируйте их на страницу ниже, затем соедините точки, и у вас есть первый этаж.

      Используйте свое суждение, чтобы внести какие-либо исправления, если этажи не совсем одинаковы. На первых этажах часто есть пристройки или части здания, которых нет на верхнем этаже.

      Шаг 4: Выйдите на улицу и отметьте окна первого этажа

      Вернитесь наружу и отметьте окна в передней части дома. Часто они находятся прямо над окнами первого этажа, так что это приятно.

      В этом примере посмотрите, где находится крошечное окошко на конце фасада. Знание того, где оно находится, будет очень кстати, когда дело доходит до начала строительства на первом этаже.

      Доберитесь до всех высот, которые сможете, и примерно отметьте, где находятся окна.

      Шаг 5: Измерьте и начертите первый этаж

      Вернитесь внутрь и поднимитесь по лестнице. В сегодняшнем примере вы увидите, что, зная положение крошечного окошка на лестнице из шага 4, я уверен, где находится стена, разделяющая конец лестницы и спальню 3.

      Тогда просто взломайте то же, что внизу. При измерении и чертеже спален обратите внимание и на ширину любых шкафов в спальне; сделайте очевидным, что это шкафы, нарисовав дугу двери на плане. Когда вы сориентируетесь, измените положение отмеченных вами окон (при необходимости).

      В ванной нарисуйте раковины, душевые и туалеты, как вы их видите.

      Шаг 6: Окончательная проверка

      Вы нашли время, чтобы набросать потрясающий план этажа, молодец! Пожалуйста, не стреляйте себе в ногу, если не укажете ключевой размер или забудете что-то, что может вызвать путаницу, когда вы конвертируете свой эскиз в готовый план этажа.

      Сядьте и проверьте следующее…

      • Каждый этаж помечен, например. Цокольный этаж, Первый этаж и т.д.
      • Каждая комната имеет имя, например. Кухня, гостиная, спальня 1, ванная комната и т. д.
      • Стрелка севера включена (если хотите)
      • Отображается часть адреса — полезно, если каждый день рисуется много планов этажей
      • Все размеры присутствуют и легко читаются – это очень важно!

      Шаг 7: Отправить для преобразования плана этажа с помощью Elements Property

      Теперь вы не можете просто загрузить свой эскиз на Rightmove, так как же вы собираетесь преобразовать нарисованный от руки эскиз объекта в профессиональный цифровой план этажа? Ваши варианты — сделать это самостоятельно или отдать на аутсорсинг.

      Если вы не получаете садистского удовольствия от использования Metropix, избегайте этого. И если вы не готовы свести на нет свои драгоценные часы, щелкая мышью в каком-либо другом программном обеспечении для создания планов этажей, вам следует избегать этого.

      Здесь мы выходим на сцену слева. Загрузите свой эскиз в Elements Property простым перетаскиванием, и всего через 3 часа готовый план этажа снова будет у вас. Скоро у нас даже будет мобильное приложение, чтобы вы могли загрузить свой эскиз, находясь в собственности.

      Вы можете настроить цветовую схему, что отображать на плане, ваш логотип (или логотип вашего клиента), текст заявления об отказе от ответственности, единицы измерения, т. е. имперские, метрические или оба, тип файла, который вы хотите — список можно продолжить. Это довольно приятная сделка.

      Сколько? Проверьте нашу страницу цен. В стоимость включены неограниченные поправки и дружелюбная поддержка клиентов 24/7.

      Хотите попробовать Преобразование плана этажа БЕСПЛАТНО? Введите BLOG28 при создании учетной записи, и вы получите 3 бесплатных заказа, счастливых дней 🙂

      Подпишитесь на 3 бесплатных заказа. Без контракта. Нет кредитной карты.

      Попробуйте бесплатно

      • Автор
      • Последние сообщения

      Алекс Стреттон

      Алекс является основателем Elements. Плохие фотографии недвижимости и плохие списки расстроили его, поэтому он построил бизнес, чтобы помочь решить проблемы.

      Он также обучает агентов тому, как делать потрясающие фотографии недвижимости, ведя блог и проводя тренинги для участников Rightmove.

      Ракетный спорт, уличная фотография, путешествия и бросание своего Триумфального Тигра в какие-то извилины — его главные пороки. Взрыв среднего игрока в гольф.

      Последние сообщения Алекса Стреттона (посмотреть все)

      Опубликовано 30 июля 2022 г.

      Планы дома | Чертежи дома

      Все категории

      О наших планах Строительство дома Строительство вашего дома Зеленое строительство Хобби и отдых Строительство дома Советы и информация Дизайн дома Экстерьер дома и каркас Домашняя страница Статьи План дома на неделю Как мы работаем Идеи и вдохновение Новости отрасли Инфографика Информация И ресурсы Вдохновляющие пространства Дизайн интерьера Кухни Новости Mascord Модифицированный дизайн дома Жизнь на свежем воздухе Личные истории План Поддержка Продукты и услуги Реконструкция и ремонт недвижимости Showstoppers

      Складские планы бывают самого разного качества из самых разных источников. Многие дизайнеры, которые предлагают планы акций для продажи, продают только дизайн; ваши документы должны быть заполнены местным профессионалом и не содержат основной информации, необходимой для фактического строительства дома. Мы настоятельно рекомендуем вам проконсультироваться с местным строительным чиновником, чтобы проверить, что вам нужно будет предоставить для получения разрешения на строительство, прежде чем совершать покупку плана. Мы гордимся тем, что выделяем наш продукт из толпы: каждый набор планов дома, который мы предлагаем, предоставит вам всю необходимую информацию для строительства вашего дома. Наши планы детализированы в соответствии с последними Международными жилищными нормами и включают в себя расчет гравитационной нагрузки и спецификации балок, необходимые для проектирования дома. Если вы рассматриваете возможность покупки плана в другом месте, убедитесь, что они предоставляют то, что вам действительно нужно.

      Наборы чертежей Mascord включают:

      Фасады фасада

      Помимо фасада, ваш набор чертежей будет включать в себя чертежи задней и боковых сторон вашего дома. На этих рисунках даны примечания по материалам и отделке экстерьера. Особое внимание уделяется деталям карниза, кирпичным и каменным акцентам или другим элементам отделки, которые делают ваш дом уникальным.

      Примечание. На разрезах и фасадах показан фундамент по умолчанию, независимо от дополнительных вариантов выбора страницы фундамента

      План фундамента

      Размеры страницы фундамента, бетонные стены, фундаменты, подушки, столбы, балки, несущие стены и любая информация о ступенчатом фундаменте вместе с любой информацией о подпорной стене (только схема). Типичная секция стены для дома также обычно включается на эту страницу (если нет, она находится в другом месте вашего набора планов, если позволяет место). Если в вашем плане предусмотрена залитая бетонная плита, а не подвал или подвальное помещение, на странице фундамента показаны фундаменты и сведения о плите, а также указаны места расположения сантехники.

      План(ы) этажа

      Наружный и внутренний каркас стен, а также окна/двери указаны с размерами. Указываются размеры помещения и обозначаются любые балки, стойки и опорные точки конструкции. На планах этажей есть легенда об электрооборудовании, а также показаны электрооборудование, освещение и розетки. На планах этажей также будут указаны детали поперечного сечения (предоставленные на странице разрезов) и показаны любые специальные детали каркаса, применимые к проекту. Включены возвышения шкафа для кухни и ванных комнат; в некоторых конструкциях предусмотрены возвышения шкафа для встроенных элементов, связанных с дизайном.

      Секции здания

      Секции здания показывают изменения высоты пола, потолка или крыши, а также взаимосвязь одного уровня с другим. На страницах нашего раздела также показано, как рассчитываются лестницы (если они есть!) и показаны элементы крыши и фундамента. Мы стараемся рисовать разделы, чтобы показать наиболее полезную информацию — выбираем места, где есть элементы, по которым вам или вашему подрядчику могут потребоваться разъяснения.

      Примечание. На разрезах и фасадах показан фундамент по умолчанию, независимо от дополнительных вариантов выбора страницы фундамента

      План крыши

      Показаны направления каркаса крыши или фермы, указаны направления уклона, размеры элементов конструкции и их название, если это применимо. Указаны гравитационные нагрузки, используемые для расчета стропил, балок и стоек, а также водосточные желоба, водосточные трубы и любые вентиляционные отверстия на крыше, необходимые для вашего дома.

      Страницы с примечаниями и деталями

      Ваш дом детализирован в соответствии с требованиями последней принятой версии «Международного жилищного кодекса», и на наших страницах с примечаниями и подробностями описаны все элементы, применимые к дизайну вашего дом. В зависимости от требований вашего строительного отдела, возможно, потребуется включить в ваш набор планов соблюдение дополнительных стандартов — обычно это делается на месте.

      Пакет расчетов балок

      Стандартные планы домов Mascord поставляются со всеми расчетами силы тяжести, используемыми при проектировании вашего дома, по запросу (не все строительные отделы требуют их; пожалуйста, спросите, хотите ли вы, чтобы они были включены). Вы можете быть уверены, что приобрели качественный пакет плана, который будет легко построить и который будет соответствовать всем требованиям вашего местного строительного отдела. Обычно мы рассчитываем нагрузки на основе снеговой нагрузки 25#, но также имеем много планов для более высоких снеговых нагрузок или даже можем изменить структуру плана в соответствии с вашими местными условиями. В наши планы НЕ входят сейсмические, ветровые или другие инженерные расчеты для конкретной площадки; у нас есть инженеры, с которыми мы работаем, чтобы предоставить их вам за дополнительную плату, или вы можете найти собственного инженера на месте.

      В дополнение к элементам, включенным в наши пакеты планов домов, могут быть дополнительные элементы, которые вам необходимо предоставить для получения разрешения на строительство в местный строительный отдел.

      Что еще вам может понадобиться

      Как нарисовать план дома шаг за шагом Pdf

      Сначала Нарисуйте площадь участка на листе и определите требование . Ниже приведены требования основного дома ,

      , участок 9.0022

      1 – Кухня

      2 – Спальня

      1 – Гостиная

      1 – Ванная и туалет

      1 – Кладовая

      1 – Столовая

      1 – Парковка для автомобиля 90: Поэтапный процесс строительства здания

      ---

      1) Во-первых, подготовьте грубую пузырьковую диаграмму , указывающую вероятное расположение различных комнат на участке участка.

      Пузырьковая диаграмма

      2) Из этого подготовьте линейный план жилого дома перед подготовкой подробного эскиза, потому что альтернативные линейные планы дадут возможность для сравнения путем внесения изменений в размер некоторых комнат в соответствии с требованиями владельца .


      Линейный план жилого дома

      Как нарисовать план дома от руки

      2) Пока подготовка эскизного плана, линейный план со ссылкой на план участка , форма участка, северное направление, направление преобладающего ветра, главная дорога, и вид на окрестности и т. д. ..следует хранить в памяти .

      3) Эскиз План должен быть подготовлен на кальке. Новички могут вести график ниже кальки бумаги . Это будет помочь им сэкономить много времени .

      План на кальке

      4) Стена толщина , площадь каждого блока, наименование нижнего расположения санузла, лестница , лестничный марш, площадка вверх и направления, проход ширина , положение двери и окна , колонны и балки, въездные ворота , составная стена, дорожка от ворот к зданию, хайяс и проекции фонаря должны быть четко упомянуты в эскизном плане .

      Подробнее: Оценка здания с планом

      Как нарисовать план дома вручную

      ---

      5) Нарисуйте все Внешние стены линии Light Lines с использованием 2 ч. карандаш.

      План дома со стеной

      6) Толщина стены должна быть вычерчена согласно заданному Каркасные конструкции могут иметь наружные стены толщиной 230 мм и внутренние стены 150 мм толщиной . Итак, толщина стены в плане равна 230 мм.

      Обычно толщина стены на плане составляет 150 мм стена включая штукатурку с обеих сторон или 200 мм стена без штукатурки лучше, чем толщина стены 230 мм со штукатуркой.

      Аналогично , стена толщиной 100 мм без учета штукатурки толщина лучше, чем стена толщиной 150 мм с штукатуркой с учетом прочности . (Значит, толщина стены в плане этажа в мм равна 230 мм)

      Несущие конструкции будут иметь 200 мм на 300 мм толщину стен. Любая стена, имеющая толщину менее 200 мм , не может быть Несущая стена.

      7) Исследование ясное внутренние размеры комнат и начертить линии для внутренних стен с толщиной стен .

      8) Для общественных зданий двери и окна открываются наружу. Следовательно, двери , окна и вентиляторы выровнены заподлицо с внешней стороной. Для жилых и частных домов .

      они открываются внутрь и дверь , окна и вентиляционные рамы должны находиться заподлицо с внутренней стороной стены. Это делается для создания полного поворота затвора и максимального зазора через проем .

      9) Изучите движение в доме из одной комнаты в другую комнату или проход через дверь и покажите затвор с направлением открытия по символу .

      Как нарисовать план дома от руки

      Как нарисовать план дома от руки

      Подробнее: Стандартный размер комнаты и расположение в жилом доме

      ---

      90 Двери2 проемы рассудительно. № жалюзи должны частично или полностью блокировать открытие другой двери или окна .

      Пространство между двумя соседними дверные проемы автоматически становится проходом, а проход должен быть всегда свободным .

      11) Draw кухонная платформа , мойка, встроенный шкаф , туалет. поддон (туалет), умывальник , лестница , а также передняя и задняя ступеньки .

      12) Веранда колонна не должна загораживать полный вид на главную входную дверь или окно гостиной .

      13) Выступы стен в виде солнцезащитных козырьков , крыльца и балок колонны веранды, которые находятся выше уровня подоконника окон, должны быть показаны пунктирными линиями 9.

      14) Начертить вынос линий и размерных линий со всех сторон.

      15) Запишите размеры чистой комнаты согласно линейному плану (сначала по горизонтальной оси, а затем по 0021 вертикальная ось на чертежном листе).

      В случае каркасных конструкций от центра до центра и габаритных размеров должно быть показано .

      Подробнее: Строительные подзаконные акты и стандартные размеры строительных блоков

      ---

      16) Соблюдайте все меры при выборе правильного места для написания размеров и наименований достаточно 1 0022 разборчиво и не скучно и никогда не должно выходить условные символы /знаки из номера .

      Они должны ни не остаться незамеченными, ни получить затмение по габаритному размеру стороны должны суммировать с суммой размеров последовательно вдоль направления .

      17) Габаритный размер всех четырех сторон здания (включая смещения также Если есть) должно быть упомянутое . ( Как нарисовать план дома от руки )

      18) Нарисуйте линию высотой 5 мм, примерно в центре комнаты для заголовка .

      19) Напишите полную спецификацию для дверей, окон и вентиляторов .

      20) стрелки для указания объекта должны указывать на описание к объекту, а не от объекта к описанию .

      21) Масштаб для плана следует записывать как 1 см = 1 метр , а не как 1 м = 1 см. т. е. должно быть дробью, но никогда больше 1.

      22) План обычно нарисован в масштабе 1:50, 1:100 или 1:200 в зависимости от размера корпус .

      23) Перейти на условные обозначения и символы для каменной кладки, кирпичная кладка , дерево, бетон работы, а Г. Л. и т. д. только после размерности и с указанием наименования.

      Условные обозначения должны быть светлее по сравнению с на основном чертеже (нарисовано карандашом 2H). Штриховка или другие условные знаки никогда не должны скрывать размеры или буквы или любые другие детали .

      Как нарисовать план дома от руки

      ---

      СМОТРЕТЬ ВИДЕО: Как нарисовать план дома-1

      ---

      Вы также можете вроде

      • Строительство по строительству и стандартным распределениям.
