Вентиляция в деревянном доме своими руками: схема, фото

Стены зданий из натуральной древесины сохраняют в себе лесные ароматы, благотворно влияющие на человека. Эффективно действующая вентиляция в доме из бруса, создает необходимые условия для полноценного отдыха.

В старых постройках из натуральной древесины потоки воздуха перемещались за счёт тепла, создаваемого печами. Естественная вентиляция в деревянном доме обеспечивалась благодаря наличию щелей.

Необходимость обустройства вентиляции в постройках из брусьев

Современные здания из древесины отличаются от возведенных ранее отсутствием зазоров между соединениями в стенах. В первую очередь строители заботятся о сохранении тепла и недопущении появления сквозняков.

благодаря плотному взаимному прилеганию деталей дома становятся практически герметичными

Нужна ли вентиляция в деревянном доме? Подобный вопрос часто задают домовладельцы частных строений. Без притока свежего воздуха наблюдается застой воздушных потоков в пространстве жилища. Деревянные постройки нуждаются в оборудовании вентиляции.

Выбор подходящей системы (принудительного либо естественного вида) осуществляется хозяевами, так как они лучше всех знакомы с конкретными условиями пребывания в своем жилище.

Устройство вентиляции в деревянных домах

Чтобы успешно обустроить вентиляцию в деревянном доме самостоятельно, необходимо обзавестись обычными инструментами для слесарных и плотницких работ. Мероприятия по установке состоят из следующих этапов:

1. Проектирование.
2. Обустройство каналов вентиляционных.
3. Монтаж воздуховодов по составленному плану.
4. Проверка системы на работоспособность.
5. Устранение выявленных неполадок.

Особенности проектирования системы проветривания

С самого начала разрабатывается проект установки вентиляции в деревянном доме своими руками. Данное мероприятие проводится в соответствии с требованиями строительных правил и с учетом расположения комнат.

Обеспечение норм воздухообмена в основных помещениях:

• кухня с газовой плитой – 70 м³/час;
• кухня с электроплитой – 50 м³/час;
• ванная комната – 50 м³/час;
• жилая комната – 30 м³/час;
• санузел – 30 м³/час;
• хозяйственное помещение – 15 м³/час.

Качественный монтаж вентиляции требует наличие точного обоснованного проекта.

грамотный чертеж служит основанием для определения параметров вентиляционной системы, т. к. он учитывает планировку конкретного дома

На данном этапе требуется правильная разметка расположения элементов системы. Для выполнения ответственной задачи можно пригласить профессионального проектировщика.

Установка вентиляции естественного типа

При естественном проветривании наиболее теплые массы подымаются вверх по специальным каналам, расположенным вертикально. Как сделать вентиляцию своими руками? Оборудование системы естественного действия – это наиболее дешевая, но эффективная задача, которую легко выполнить самостоятельно.

Комплекс работ начинается с подвальных помещений, так как здесь происходит приток свежего наружного воздуха.

в процессе строительства стены дома оборудуются специальными небольшими отверстиями для прохождения воздушных потоков

Для обеспечения лучшей тяги подача свежего воздуха производится с северной стороны. Вход в приточный канал оформляется на уровне цокольного этажа.

Устройство вытяжных каналов

Полноценная естественная вентиляция в деревянном доме своими руками внутри помещений обеспечивается щелями, специально оставленными под межкомнатными дверями, равными 1,5–2 см. Либо установкой дверных вентиляционных решеток. Теплый воздух произвольно направляется к каналам вытяжным. В каждой комнате в районе потолка необходимо оборудовать вход канала.

отверстия в стене маскируются декоративными решетками

Выходы вытяжных каналов требуется устанавливать над кровлей. Проходные воздушные каналы оборудуются специальными заглушками или клапанами для регулирования скорости обмена воздуха.

Во избежание возникновения эффекта обратной тяги при сильных порывах ветра вентиляция в доме деревянном предполагает установку отдельных вентиляционных каналов для каждого помещения. Это означает, что кухня, спальня, санузел должны быть оборудованы собственными каналами, чтобы неприятные ароматы не проникали в жилые помещения. Мансардный жилой этаж оборудуется такими же каналами для полноценного проветривания. Чердаки, не предназначенные для жилья, проветриваются через отверстия, которые проделываются в кровле.

Сила тяги в системе вентиляции деревянного дома

Вентиляция в частном деревянном доме и ее тяга зависит не только от ветра, но и от других факторов:

1. Вылет трубы вентиляционной над коньком крыши.
2. Площадь поперечного сечения внутренней части канала.
3. Число изгибов и поворотов.
4. Качество теплоизоляции системы.

Наилучший результат достигается при минимальном количестве препятствий в виде: шероховатостей, изгибов, сужений и т.д.

В жаркий период в бревенчатом доме значение силы тяги приближается к нулю вследствие незначительного перепада температур в нижних и верхних слоях канала вентиляционного. В таких условиях лучшим решением для проветривания помещения будет использование принудительной вентиляции либо простое открытие окон.

Материалы для вентиляционных шахт

Небольшие деревянные коттеджи не нуждаются в отделке шахт кирпичом, т. к. поверхность внутреннего канала будет иметь ненужные шероховатости, где начнет скапливаться пыль. В частном доме малых габаритов рекомендуется использовать канальные блоки из гладкого металла либо пластика.

Вентиляция принудительного типа

При естественном движении воздуха не всегда внутренняя атмосфера помещения успевает освежиться. Домовладельцы часто приходят к выводу о необходимости усиления вентиляции в деревянном доме.

с целью увеличения производительности, существующую систему вентиляции можно дополнить вытяжкой

Вытяжка в деревянном доме улучшится, если установить данный прибор перед входом в вытяжной канал в той комнате, где необходимо повысить скорость обмена воздуха (санузел, кухня).

Требования к вентилятору:

1. Габариты вентилятора должны соответствовать диаметру канала для удобного монтажа
2. Мощности прибора должно быть достаточно для обеспечения эффективного проветривания

При нехватке мощности вентилятора устанавливается дополнительный прибор нагнетающего действия.

Объединять принудительные вытяжки разных комнат в один вентиляционный канал не рекомендуется по тем же причинам, что и при естественной вентиляции.

Установка вентиляции в душевых кабинах

Чтобы улучшить движение воздушных масс в ванной комнате или душевой кабинке, двери навешиваются с нижним зазором около пяти сантиметров с этой целью также используется вентиляция принудительного характера. Вентиляция душевой кабины в деревянном доме устанавливается как над потолком, так и в открытом виде. При непосредственном вентилировании помещения система включается после выхода человека из кабинки, чтобы не простудиться.

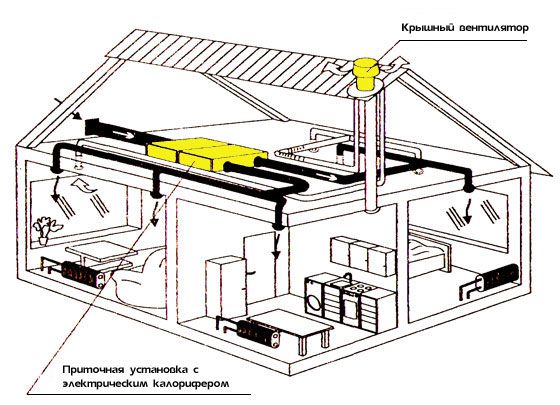

Установка приточной вентиляции в деревянном доме

С целью усиления вытяжки в частном доме используется усиленная приточная вентиляция. С помощью данной системы осуществляется наиболее эффективный воздухообмен во всех помещениях как в жилой зоне, так в подвалах и на мансарде.

Приточная вентиляция в брусовом доме выполняет следующие функции:

• забор наружного воздуха;
• очистка от пыли при помощи фильтрации воздуха;
• подогрев поступающих воздушных масс;
• выведение отработанного воздуха из помещений.

Комплектация вентиляции приточного типа

Торговая сеть располагает большим ассортиментом вентиляционного оборудования для домов из натуральной древесины. Чтобы правильно сделать выбор, необходимо проконсультироваться со специалистами перед приобретением приточной вентиляции.

Полный комплект оборудования состоит из следующих элементов:

1. Вентилятор, встраиваемый в канал.
2. Электрический обогреватель для нагрева холодного зимнего воздуха.
3. Прибор для увлажнения сухих воздушных потоков.
4. Гаситель вибрации вентилятора.
5. Набор фильтров для очищения воздуха.

Современная приточная система вентиляции в деревянном доме оборудована автоматикой для удобства контроля и управления.

Место установки распределительного оборудования

Чердачное помещение частного дома – наиболее предпочтительное место для установки оборудования. Во избежание вредного воздействия вибраций на межэтажные перекрытия рабочие узлы устанавливаются на специальные невысокие подставки. При монтаже воздушные трассы закрепляют под потолком и внутри перекрытий.

Проверка эффективности работы системы

Каждый деревянный дом вследствие особых свойств используемого строительного материала обязывает тщательно подходить к качеству обустройства любых вентиляционных систем как в жилых, так и в служебных помещениях. Независимо от типа вентиляции, которая установлена в бревенчатом доме, ее действие должно быть эффективным.

Уточненную проверку качества работы системы проводят при помощи специального аппарата – анемометра. Вентиляция деревянного дома также может быть проверена при помощи подручных бытовых средств. Бумажная салфетка, поднесенная к вытяжному отверстию под потолком, должна устремиться к решетке.

Устройство вентиляции в деревянном доме не является сложным мероприятием. Самым ответственным и трудным этапом можно назвать проектирование системы и расчет необходимых элементов. Данные работы рекомендуется выполнять при помощи специалистов.

вытяжка в подполе в здании с мансардным этажом. Нужна ли система для пола?

Любая постройка подвергается воздействию физических и погодных факторов. Холод, жара, перепады температуры – все это негативно влияет на состояние любой постройки. Особенно негативно это сказывается на домах из древесины, так как она сильнее реагирует на упомянутые категории воздействия. По этой причине подобные постройки очень нуждаются в вентиляции.

Нужна ли циркуляция воздуха?

Многие специалисты утверждают, что постройки, сделанные из дерева, являются «дышащими», у них нет необходимости специального создания вентиляционных систем. По их мнению, достаточного того, что воздух попадает в постройку через окна, а также щели между деревянными элементами. Ранее, наверное, так и могло быть.

Но на сегодняшний день деревянные постройки строятся таким образом, что естественная вентиляция в доме из древесины просто отсутствует. Строители пытаются максимально качественно сделать подобный дом и не допустить наличия щелей и сквозняков, чтобы максимально сберечь тепло. Монтаж окон и дверей также осуществляется максимально герметично, а стыки и зазоры обрабатываются специальными веществами. То есть в таком доме просто не остается возможности для поступления внутрь помещений свежих воздушных масс. Появляется и другая проблема – отработанный воздух тоже должен куда-то уходить. Как минимум, уже по этим причинам вентмеханизм в частном доме быть должен.

Но и это не все, ведь существуют и другие причины.

• Древесина очень легко впитывает влагу, что может стать причиной ее разрушения и гниения. По причине влажности может появиться грибок и плесень.
• Несмотря на то что древесина лучше может пропускать воздух, нежели бетон, без спецформирования вентиляционного механизма эффекта от этого нет.
• Поддержание баланса температуры. Именно благодаря вентиляции легко применять использованные воздушные массы, чтобы обогревать помещение.
• Вода, тепло и углекислые газы не могут выводиться деревом, а это значит, что без циркуляционной системы воздуха не обойтись.

В общем, как можно убедиться, необходимость в воздушной циркуляции в доме из дерева очень и очень высокая.

Устройство и принцип работы

Чтобы в такой постройке было приятно находиться, необходимо не только наличие чистого воздуха, у него еще должна быть соответствующая температура. Да и воздух должен прибывать с определенной скоростью. И чем этот показатель будет меньше, тем комфортнее находиться внутри постройки. Воздухообмен с применением механической приточно-вытяжной вентиляционной системы будет существенно больше, нежели в случае, когда речь идет об естественном аналоге. Для системы, где есть вытяжка, данный показатель варьируется в диапазоне 3-5 кубических метров в час, а в варианте с естественной не превышает одного кубометра за то же время.

По этой причине естественная вентиляция обеспечивает условия несколько более комфортные. Но бывают случаи, когда без системы механического типа не обойтись. Чем ниже будет скорость транспортировки воздуха в магистрали, тем его сечение будет увеличиваться. Для одинакового объема пропуска в случае применения естественной вентиляции будет необходим канал, у которого будет большее сечение, чем при варианте с мехвентиляцией.

Для вытяжки, способность пропуска которой составляет триста кубометров в час, для естественной транспортировки необходим будет канал диаметром 35 сантиметров. Для вытяжки механического типа необходим будет канал диаметром всего лишь 20 сантиметров. Не всегда большой канал может быть размещен в стене. Но и его монтаж вдоль стенки или под потолком, с эстетической точки зрения, может оказаться не самым удачным решением.

Виды систем

Как именно будет происходить воздухообмен в конкретном деревянном доме, следует подумать до начала строительства и даже до начала этапа проектирования. Вентиляция в таком доме обычно организуется естественным методом. Пассивный вариант предполагает приток воздуха через ряд каналов:

• специальные продухи, которые делаются на цокольном этаже;
• оконные щели в деревянных окнах, хотя этот вариант сегодня уже является неактуальным;
• механизм микроциркуляции в новых пластиковых окнах;
• открытые окна и форточки в летний период;
• приточные клапаны, которые являются довольно интересными современными решениями.

Первый вид вентиляции, которому следует уделить внимание – пассивная. Пассивная вентиляция предусматриваем выход использованного воздуха через каналы вертикального типа за пределы кровли. А классикой считается создание вытяжных каналов из туалета и кухни. В последние годы оптимальным решением считается размещение вертикальных вытяжек шахт отдельно для жилых помещений, кухни и туалета. А если существует обратная тяга, то это позволяет избежать опасности смешивания запахов.

Циркулирование воздухомасс между помещениями в этом случае будет обеспечиваться при помощи зазора от пола внизу дверного полотна. Вход в вытяжную шахту будет находиться в верхней части стены. Для прокладки самой шахты лучше всего применять трубы, выполненные из металла, с минимальным числом изгибов или же пластиковые, имеющие гладкую поверхность. Преимуществами такой системы можно назвать:

• низкую стоимость обустройства;
• долговечность;
• простоту монтажа;
• надежность;
• небольшую стоимость комплектующих, что включает в себя вентиляционные трубы, приточные клапаны, решетки вентиляции;
• нет необходимости тратиться на электричество;
• простоту эксплуатации;
• простоту очистки воздуховодов.

Но дом из дерева, вентиляция которого выполнена по пассивной технологии, имеет серьезные минусы:

• отсутствие возможности точно регулировать характеристики температуры и влажности;
• эффективность воздухообмена в летний период существенно снижается.

Еще один вариант – активная вентиляция. Это решение имеет высокую эффективность воздушного обмена, возможность точно определять температурные значения и влажности. В этом случае используется приточная аппаратура с вентилятором, увлажнительными механизмами, очистительными фильтрами и поглотителями шума. Если такая система установлена в доме с мансардным этажом, то можно увеличить ее эффективность, разместив вентилятор вытяжного типа. Использование системы позволяет обеспечить лучшие условия при любой погоде и сделать пребывание в помещении комфортным. Но такая система тоже имеет существенные недостатки:

• высокая стоимость;
• сложность в установке;
• высокие расходы на электричество и эксплуатацию такой системы.

Еще один вариант, который может быть сделан – комбинированное решение. Такое решение будет особенно эффективно, если улучшить интенсивность вытяжки при помощи использования вентиляторов осевой категории на входе в вертикальные воздушные шахты. В этом случае доступ воздуха в помещения осуществляется по естественной технологии, а на выходе из вентсистемы будет установлен прибор, который обуславливает мощный воздухоотток.

Проектирование

Создание эффективного механизма вентиляции в рассматриваемом типе построек собственноручно подразумевает необходимость определенных расчетов, основанных на следующих факторах:

• число людей, живущих в постройке;
• воздухообъем в постройке;
• применяемая техника, формирующая поле электростатического характера, по причине чего меняется воздушный состав и исчезают аэроионы.

Схема создания проекта будет стартовать с осуществления расчетов воздушного обмена. Этот параметр будет ключевым и именно он даст возможность определиться с категорией вентиляции. Если она относится к группе естественной, то скорость перемещения потоков воздуха будет составлять где-то один кубометр в час. Если же говорит о приточно-вытяжной системе, то значение увеличится до трех кубометров в час. Принимается в расчет и скорость передвижения воздушных масс. Когда осуществляется проектирование естественной вентиляции вытяжного типа в доме из дерева, то подразумевается, что скорость транспортировки потоков воздуха будет меньше, чем при принудительной.

Чем выше эта характеристика, тем более низкое сечение воздуховода будет нужно. В качестве примера отметим, что для пропуска 300 кубометров воздуха в час через вытяжку принудительного механизма достаточно будет сечения 16 на 20 сантиметров или же диаметра двадцать сантиметров. Говоря о естественной циркуляции, то сечение должно составлять 25 на 40 сантиметров или диаметр 35 сантиметров. Расчет должны производиться в соответствии со следующими характеристиками:

• санитарно-гигиенические требования;
• кратность воздушного обмена;
• площадь постройки.

Кстати, кратность воздушного обмена будет напрямую связана с назначением постройки. Кухонная вентиляция в рассматриваемом типе построек имеет значение кратности 1. По крайней мере, если мы говорим именно о нормативном значении. Если же существует погрешность, то финальное значение следует округлять в бо?льшую сторону.

Отметим, что обеспечить хорошую циркуляцию воздуха без привлечения специалистов можно и самому. Но необходимо уметь обращаться с инструментами. Сначала, как уже говорилось, следует рассчитать все показатели вентсистемы в доме из древесины. Требуется понять, насколько интенсивны воздушные потоки, чтобы потом можно было вычислить нужный показатель воздухообмена. Обычно достаточно значения 150-200 кубометров в час. Теперь определяем кратность воздушного обмена, то есть, за какое количество раз произойдет полное обновление воздуха в постройке.

Для повышения эффективности вентиляционной системы берется в расчет размер постройки, а также количество людей, которые проживают в нем на постоянной основе. Чтобы воздухообмен был более качественным, не будет лишним дополнить каждую комнату, включая туалет и ванную, приточными клапанами. По мнению многих, эти устройства издают слишком большой шум, что на самом деле не совсем соответствует истине. Причина в том, что они оснащены специальным материалом шумоизолирующего типа. Кроме того, вентиляция подобного дома подразумевает и то, что часто придется собственноручно осуществлять монтаж приточных клапанов самодельного типа. Но это будет необходимо лишь тогда, когда шумоизоляция находится не в воздуховоде, а лишь на выходе. Можно подобрать вентилятор вытяжной категории с запасом мощности, что даст ему возможность оборудовать помещения дома самыми тихими устройствами.

При желании вентиляция в такой постройке может обеспечиваться и за счет моноблочной системы с фильтрами различной очистки, а также возможностью низкого расхода электрической энергии. Обычно это достигается за счет наличия встроенного рекуператора. В таком случае обязательно следует учесть схему перемещения воздухопотоков. Тогда теплый воздух, по законам физики, будет подниматься вверх, а холодный оставаться внизу. По этой причине вентиляция пола и подпола будет крайне важна, а это также следует учитывать при расчетах, которые будут проводиться.

Следует также знать о нормах оптимального воздушного обмена, которые оговорены в СНиП. Данные нормы следует неукоснительно соблюдать. Лишь тогда вентиляция сможет обеспечить в доме комфорт. Если говорить конкретно о различных помещениях, то следует сказать, что:

• в туалете показатель будет составлять 30 кубометров в час;
• в кухне 50, если установлена электрическая плита, и 70, если установлена газовая;
• в хозяйственных помещениях этот показатель составляет 15 кубометров;
• в жилых помещениях – 30;
• в ванной – 50.

Как правильно установить своими руками?

Теперь поговорим о том, как сделать вентиляцию в доме из древесины собственноручно. Покажем это на примере постройки площадью 150 квадратных метров и использованием механизма воздушного распределения с воздуховодами гибкого типа из гофры.

Лучше всего разместить механизмы вентиляции на чердаке таким образом, чтобы, не повредив крышу, сделать ее максимально эффективной. А по стояку и под потолком в перекрытиях сделать скрытые магистрали для подачи и выхода воздуха на нескольких этажах постройки. Можно, конечно, сделать вывод через стену, но в этом случае было решено сделать именно таким образом, чтобы сберечь красоту постройки.

Стартует монтаж механизма с установки распределительных коробок на 10 гнезд. Первая коробка будет отвечать за подачу воздуха, а вторая – за вывод. Кроме этого, они будут играть роль глушителя, так как коробки обернуты двухсантиметровым слоем шумогасительного материала.

Теперь осуществляется монтаж двух шумоглушителей и вентиляционной установки, оснащенной рекуператором. Ее стенка легко демонтируется для проведения замены воздушных фильтров. Теперь осуществляется разметка и делается проход через несущую стену из дерева на улицу для монтажа отвода, который будет поставлять свежий воздух в дом.

Следующий шаг – соединение вентиляционной установки с глушителями шума, утепление магистралей подачи и выведения воздуха и последующий монтаж. Если воздухозабор был бы сделан сбоку дома, то выведение отработанного воздуха следовало делать через крышу. Тогда осуществлялся бы монтаж так называемого проходного элемента. Для этого делается проход через крышу. После установки грибка к нему подключается труба, по которой будет выводиться отработанный воздух. Чуть ниже, уже в домовой стене требуется сделать круглую дыру для забора воздуха, которая должна быть закрыта вентиляционной решеткой.

Следующим шагом будет подключение к системе отводов. Для этого осуществляется соединение утепленной трубой установки и проходной части в крыше. Теперь рядом устраивается еще один утепленный отвод. Он будут отвечать за поставку и удаление воздуха. Такая труба может соединить кухонную вытяжку с установкой через кухонное гнездо. На следующем этапе необходимо разместить и установить потолочные короки. Делать это нужно соответственно вентиляционному проекту. Впоследствии при проведении отделочных работ можно будет сделать потолок, и тогда будет обрезана выступающая часть коробок, после чего будут установлены специальные тарельчатые клапаны.

Когда это будет сделано, следует подготовить гибкие воздуховоды из гофры. Нужно наметить магистрали, отмерить нужную длину и ровно все отрезать. Теперь осуществляем их подключение посредством специальных резиновых колец уплотнения и комплекта крепких защелок. Гнезда, которые нужно оставить свободными, закрываем заглушками. Закрепив воздуховод, мы получаем готовую магистраль. После этого заканчиваем подключать все коробки потолочного типа и переходим к плоским проходным решениям через стену.

Для монтажа подгоняем их по толщине, прикрепляем и ставим решетку. При желании можно менять решеточный наклон, что позволит направить воздухопоток в определенном направлении. Вторые части воздуховодов мы подводим к распредкоробкам, которые были смонтированы на крыше.

Каждый воздуховод попадает в свое гнездо. То есть одна часть осуществляет подачу воздуха в помещения, а вторая забирает. И так должно быть для всех магистралей. На этом монтаж системы вентиляции в деревянном доме закончен. Финальным штрихом будет установка тарельчатых клапанов после завершения отделочных работ и уличной вентиляционной решетки, которая тоже должна устанавливаться в конце работ.

О том, как сделать вентиляцию в деревянном доме, смотрите в следующем видео.

Вентиляция в деревянном доме — обустройство своими руками

Дерево обладает преимуществом перед остальными строительными материалами, которое заключается в его способности “дышать”. Благодаря этому в жилые комнаты будет поступать воздух. Такого количества достаточно, чтобы поддерживать естественный воздухообмен. Однако в помещениях узконаправленного целевого назначения (кухня, санузел, подвал) этого явно мало. Поэтому вентиляция в деревянном доме должна быть оснащена дополнительными средствами, позволяющими контролировать подачу воздуха.

Виды вентиляционных систем

О том, каким образом будет осуществляться воздухообмен в деревянном доме, следует позаботиться до того, как начнется строительство. Существует несколько разновидностей вентиляции, каждая из которых имеет свои особенности обустройства:

1. Естественная вентиляция в деревянном доме подразумевает возможность свободного проникновения воздушных потоков сквозь щели в оконных и дверных блоках. Чтобы отток воздуха происходил не менее эффективно, следует определить его пути. С этой целью монтируются воздуховоды, которые выводятся на крышу. Если учесть, что сегодня уровень строительных материалов и технологий в значительной мере вырос, то естественное проникновение воздуха в помещение порой проблематично.

К тому же необходимо создать беспрепятственные условия для движения воздушных потоков по всему дому. Для выполнения этой функции между полом и дверью присутствует щель, также можно просверлить в нижней части дверного полотна отверстия, которые при желании декорируются решеткой. Вытяжная вентиляция в деревянном доме обеспечивается посредством воздуховода, идущего на крышу. Чем больше его протяжённость, тем сильнее тяга. Это же можно сказать и о сечении вентиляционных каналов: чем больше его площадь, тем выше эффективность оттока отработанного воздуха из помещения.

2. Вентиляция в деревянном доме принудительного типа. Также имеет свои достоинства и недостатки. Среди плюсов можно выделить высокую производительность, но есть и ощутимые минусы: дороговизна её обустройства, повышенный уровень шума. Однако, обе данные проблемы решаемы. Более дорогое оборудование можно заменить упрощенными клапанами притока воздуха и вытяжки. А снизить шумовой эффект помогут шумоизолирующие материалы.
3. Вентиляция в брусовом доме возможна также смешанного типа. При этом доступ воздуха в комнаты обеспечивается естественным путем, а на выходе вентиляционной системы стоит устройство, обуславливающее мощный отток воздуха. В этом случае есть возможность регулировать процесс оттока воздуха посредством вентилятора, мощность которого выбирается, исходя из параметров помещения.

Конструкция дома из дерева, а также сам материал требуют особого подхода при обустройстве вентиляционной системы не только жилых, но и нежилых помещений (подвал, санузел).

Составление проекта вентиляционной системы

Обеспечить циркуляцию воздуха без привлечения профессионалов вполне возможно, если иметь навыки обращения с инструментом. Устройство вентиляции в деревянном доме начинается с расчета ее производительности. При этом следует определить интенсивность движения воздушных потоков, что позволит вычислить необходимый уровень воздухообмена. В среднем для создания комфортного климата достаточно, чтобы это значение составляло 150-200 м3/час. После чего определяется кратность воздухообмена, то есть сколько раз произойдет полноценная смена воздуха в помещении.

Чтобы система вентиляции в деревянном доме была эффективной, учитывается размер помещения, а также количество проживающих в нем человек. Для качественного воздухообмена рекомендуется вмонтировать приточные клапаны в каждой из комнат, включая кухню и санузел.

О том, что данные устройства создают повышенный шумовой эффект, беспокоиться не придется, так как приточные клапаны оснащены шумоизолирующим материалом. Вентиляция деревянного дома своими руками порой подразумевает и монтаж самодельных приточных клапанов, в этом случае шумоизоляция находится не внутри воздуховода, а только на выходе. Вытяжные вентиляторы различных моделей и мощности имеют определенный шумовой предел, что позволит подобрать наиболее тихое устройство.

Вентиляция в доме из бруса может обеспечиваться также посредством более функционального устройства – моноблочной системы с фильтрами грубой и тонкой очистки, а также возможностью экономии электроэнергии за счет встроенного рекуператора. Когда планируется вентиляция в деревянном доме схема движения воздушных потоков должна быть в обязательном порядке учтена. При этом теплый воздух поднимается вверх, холодный же, наоборот, оседает внизу. Также важно расположение приточных и вытяжных клапанов. Как правило, первые из указанных монтируются ниже, чем вытяжные воздуховоды.

Обустройство вентиляционной системы подвала

Как и в любом помещении, вентиляция подвала в деревянном доме не менее важна, так как сводит риск появления грибка и затхлого воздуха из-за перенасыщения дерева влагой к минимальному. Необходимо позаботиться о доступе и оттоке воздуха в подвальное помещение. Для этого вентиляция подполья в деревянном доме осуществляется посредством монтажа приточного и вытяжного воздуховода. Циркуляция воздуха в этом случае обеспечивается климатическими условиями: давлением, скоростью ветра и разностью температур снаружи и внутри помещения.

Приточная труба должна брать начало ближе к полу, а вытяжной вентиляционный канал – под потолком. Если проектируется вентиляция подпола в деревянном доме, высота подвального помещения которого менее 2 м, то можно обойтись монтажом продухов – это сквозные отверстия, расположенные на противоположных стенах. Входное отверстие в целях безопасности от проникновения сора и грызунов оснащается сеткой. Точно также организовывается вентиляция фундамента деревянного дома, но отверстия закладываются непосредственно при построении цоколя дома.

Если план жилья не предусматривает наличие подвала, а ввиду особенности конструкции необходима вентиляция пола в деревянном доме, то решением будут все те же продухи. Но в случае, если стены постройки двойные, то отверстия подготавливаются также и во внутренних перегородках.

Для того чтобы сохранить тепло зимой и во избежание обмерзания пола рекомендуется на зиму закрывать продухи. Очень важно свести любые вероятности скопления влаги в дереве к минимуму, так как избыточная влажность воздуха напрямую влияет на срок службы такого натурального материала, как деревянный брус.

Решив построить дом из сруба, можно получить “дышащие” стены благодаря физическим свойствам дерева, но при этом требуется более тщательный уход за строением из-за того, что данный материал очень хорошо впитывает влагу даже, несмотря на специальные влагоотталкивающие пропитки.

Вентиляция в доме из бруса своими руками

Ранее колоритные традиционные дома из бруса или бревен не нуждались в вентиляции. Воздухообмен в них происходил за счет «дышащих» окон, стен, перекрытий, печного дымохода. Однако современные деревянные конструкции имеют значительно превышающие показатели герметичности. За счет машинного профилирования брусьев/бревен, уплотнения межвенцовых швов, применению ветрозащитных и паронепроницаемых мембран на перекрытиях, утеплению и обшивке стен, установке стеклопакетов деревянный дом лучше хранит тепло, но намного хуже проветривается.

Вентиляция в доме из бруса своими руками. Зачем она нужна?

Многие современные производители домов из бревен или бруса утверждают, что само по себе дерево – это «дышащий» материал. Недоработанный массив может поглощать испарения, регулируя таким образом уровень влажности в помещении. Однако эти абсорбционные свойства способны спровоцировать процессы гниения древесины. Если в здании переизбыток влаги и отсутствует нормированная вентиляции, спустя пять лет сооружение придет в негодность, и в нем невозможно будет проживать.

Кроме того, воздухообмен в брусовом доме необходим по той причине, что современные материалы уже не являются, так сказать «чистыми». Производители используют различные пропитки и герметики, которые позволяют защитить массив от грибка, пламени, насекомых. Одновременно с этим снижается пропускная способность. Также нужно учитывать, что сам брус не способен полноценно «дышать», так как имеет специальные клеевые слои, не пропускающие воздух.

Варианты проветривания домов из бруса своими руками

Вентиляция в деревянном доме может организовываться несколькими способами:

1. Естественная вентиляция.

Воздухообмен в сооружении осуществляется без использования какого-либо оборудования. Все происходит благодаря естественному вытеснению теплых масс воздуха холодными.

Свежий поток поступает через открытые двери, окна, вентиляционные отверстия и выводит тем самым переработанный наружу.

Этот вариант проветривания низкозатратный в обслуживании и обустройстве, однако подходит исключительно для небольших дачных домиков. Его главный недостаток заключается в том, что система не дает возможности контролировать объем выходящих и входящих масс, что становится причиной образования сквозняков или застоя воздуха. Запуск свежих потоков через окно вызывает значительные теплопотери. Часть тепла из здания выходит наружу, а часть – тратится для обогрева поступившего холодного воздуха.

2. Принудительная вентиляция.

Поступление свежих масс воздуха в дом из бруса можно организовать, использовав механический подход (например, вентилятор). Вытяжные каналы необходимо провести вертикально, дабы они не имели поворотов и сгибов. Это обеспечит качественный эффективный вывод воздуха из здания. Выход вытяжной магистрали обязан находиться на возвышении – на 50 см выше уровня крыши. Для дополнительной защиты на них монтируются специальные грибки.

Данный способ также имеет положительные и отрицательные стороны. К положительным относятся:

• низкая себестоимость;
• простая очистка;
• регулирование объема поступающего воздуха.

К недостаткам относятся:

• шумность;
• зависимость от электричества;
• помещение теряет тепло из-за нагрева чистого воздуха.

Вывод переработанного воздуха из комнат брусового дома будет обеспечиваться за счет вытяжной вентиляции принудительного типа. Свежие массы при этом попадают в дом естественным путем (через дверные и оконные проемы). Его выкачка наружу выполняется при помощи вентилятора.

Некоторые строители рекомендуют оснащать вытяжные каналы обработанными клапанами, которые предназначены, для того чтобы поток воздуха не менял направления. Во время сурового климата, зимой, нужно организовать обогрев этих элементов во избежание их охлаждения.

Исходя из вышеперечисленного, можно сделать вывод, что для постройки из бруса лучше всего подойдет приточно-вытяжное вентилирование рекуперационного типа. Оно позволяет не только регулировать объем выходящих и поступающих масс, но и обеспечивает их очистку.

Повышенная энергоэффективность монтажа гарантирует рекуператор, который позволяет передавать тепло выводимого воздуха. Хотя установка подобной вентиляционной системы затратная и трудоемкая, она способна обеспечить эффективный воздухообмен больших многоэтажных домов из бруса площадью свыше 200 м².

Вентиляция в доме из бруса своими руками: особенности

Воздухообмен в таком сооружении должен обустраиваться так, чтобы воздушные массы поступали от сухих чистых помещений по типу спальни, гостиной или детской к более влажным – санузел, кухня. Крайне важно избежать образования застаивания воздуха. Выходящие и подаваемые потоки должны циркулировать оптимально по всем комнатам. Подобное обеспечивается за счет щелей под дверными проемами, переточных решеток, вентиляционных отверстий, которые соединяют отдельные помещения между собой.

Как выполнить вентиляцию в брусовом доме своими руками?

Устройство воздухообмена необходимо правильно закладывать еще при проектировании сооружения. Вентиляционная система должна предусматриваться хотя бы в виде вентканалов в помещениях, которые больше всего подвергаются образованию влажности (кухня, санузел). Однако не все застройщики желают заниматься подобным мероприятием, так как это достаточно трудоемко. По этой причине в большинстве случаев владельцам приходится искать причины этой проблемы самостоятельно.

Как же не допустить ошибок в процессе организации проветривания дома, выполненного из бруса?

Для создания естественной тяги в вентканалах крайне важна не только форма ската кровли, но и уровень возвышенности трубы над крышей. Длинный выпуск коммуникации далеко не всегда смотрится эстетично, а слишком короткий способен спровоцировать обратную тягу. От конструкции крыши зависит траектория движения потоков воздуха. Если она имеет сложную форму, вентиляция брусового дома не станет эффективной.

Когда нет разницы температур в теплое время года, естественный воздухообмен полностью останавливается. Для такого случая следует предусмотреть принудительную вентиляцию.

Отвод переработанного воздуха в жилых помещениях из санузла должен организовываться раздельно, а иначе при образовании сбоя есть вероятность распространения неприятного запаха по всему дому.

Вентиляционные отверстия лучше располагать возле потолка на уровне не ниже 150 мм от этой поверхности. В этом случае обмен потоков в комнатах будет происходить максимально эффективно, независимо от показателей температуры.

Дом из бруса, как бы не уверяли производители, нуждается в вентилировании, поскольку от этого зависит целостность и надежность всего сооружения, комфорт и здоровье его обитателей. Все это лучше всего предусматривать на стадии составления проекта здания, совместно с системой отопления.

В том случае если постройка из бруса обладает малыми размерами и используется как дача, можно вентилировать ее обычным (естественным) способом. Огромные брусовые сооружения, в которых постоянно кто-то проживает, требуют более качественного проветривания, обеспечивающего приточно-вытяжную систему рекуперационного типа. Хоть стоимость такого способа, в сравнении с прочимы вариантами, и большая, все же она не вызовет теплопотерь в доме.

Крайне важно правильно выделить месторасположение для монтажа оборудования, дабы оно не занимало жилплощадь и не мешало обитателям. Наиболее подходящими местами для установки является отдельная комната или чердак.

Возможно Вам будет также интерестно:

схемы, разновидности систем, поэтапный процесс установки

Традиционный процесс строительства сопровождается огромным количеством работ, и проектирование будущей системы вентиляции тоже желательно обеспечить именно на начальных стадиях.

В противном случае постройка собственного дома может обернуться для вас большим количеством проблем, а исправить все недостатки с циркуляцией воздуха внутри будет не так просто.

Не важно, какой тип вентилирования вы предпочтете: рекомендуем начать подготовку с создания схемы и выбора оптимального места для размещения основных элементов воздухообмена.

О распространенных схемах вентиляции в частном доме своими руками мы расскажем в этой статье.

Варианты вентиляционных систем

Существует три основных вида вентиляционных систем в зависимости от принципа работы. Первый вид — приточная вентиляция в частном доме, которая предусматривает регулярное поступление в помещение свежего воздуха. Также пользуется популярностью вытяжная вентиляция через стену на улицу: такая система вентиляции в частном доме обеспечивает вывод из комнат загрязненного воздуха.

Рециркуляционная, или приточно-вытяжная, вентиляция в частном доме считается наиболее эффективной, так как сочетает две описанных функции. В отличие от многоквартирных домов, где неправильно установленная вытяжка может повлиять на циркуляцию и соседних помещений, вытяжку в своем доме своими руками установить намного проще, как и создать естественную вентиляцию с помощью окон и дверей.

На фото ниже – пример схемы приточно вытяжной вентиляции:

Системы вентиляции жилых домов отличаются и по способу перемещения воздушных потоков. В бесканальной системе он проникает в комнаты через окна и двери. Канальный механизм создается путем монтажа сети (вентиляционного канала) для передвижения воздуха по всему периметру, а также воздуховодов в некоторых точках. В зависимости от того, каким образом воздух поступит в дом, выделяют механические и естественные системы. В первом случае циркуляцию поддерживают вентиляторы, во втором – природный воздух перемещается без дополнительного вмешательства.

Перед созданием проекта вентиляции частного дома важно ознакомиться с условиями создания каждой из предлагаемых – и выбрать для себя оптимальный вариант. Давайте разберемся, по каким критериям следует делать выбор.

Критерии выбора систем вентиляции

Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей.

Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок.

Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.

Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.

Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.

Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.

Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях.

Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.

Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:

Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:

• нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
• правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
• спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
• оптимальная влажность комнат будет регулироваться автоматически.

Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном доме своими руками нужно совсем немного. Главное – обеспечить возможность регулярного поступления воздуха.

Делаем вентиляцию своими руками

Как произвести монтаж вентиляции в частном доме своими руками? Процедура организации системы вентиляции в частном доме должна быть поэтапной:

1. Произведите расчет вентиляции в частном доме. Вам важно рассчитать, какой объем проточного воздуха будет оптимальным с учетом санитарных норм.
2. Решите, каким должно быть сечение вентиляционного канала в частном доме. Воздуховоды и каналы должны обеспечить беспрепятственное перемещение воздуха по помещению.
3. Взвесьте все за и против разных систем и решите, что лучше: естественная, смешанная или принудительная вентиляция в частном доме.
4. Выберите, где будет установлено оборудование, и где воздух будет поступать/выходить из помещения.
5. Начертите правильную схему вентиляции в частном доме: схема должна учитывать все особенности монтажа, охватывать каждый этаж, в том числе отображать вывод вентиляции на крышу частного дома, если это предусмотрено. Понимание того, как устроена вентиляция в частном доме, позволит вам быстро и безошибочно выполнить монтажные работы.
6. Запаситесь необходимыми материалами – и приступайте к созданию вентканала в частном доме.

Как правильно сделать вентиляцию в частном одноэтажном доме? На стадии расчета важно учитывать такие показатели, как площадь вашего дома, количество жителей, которые будут находиться здесь постоянно, а также объем воздуха в каждом из помещений.

Помните! Расчеты должны учитывать использование бытовой техники, которая снижает объем чистого воздуха в комнатах во время работы.

Без профессиональных знаний правильно посчитать систему будет непросто, поэтому лучше доверить это специалистам. Проектировка и для кирпичного, и для брусового (деревянного) дома будет осуществляться на основе санитарных и государственных нормативов.

После этих вычислений, а также выбора оптимальной схемы системы вентиляции в частном доме осуществляется расчет вентиляционных каналов.

Вы можете выбрать прямоугольные (с соотношением сторон 3 к 1) или круглые воздуховоды. Сечение определяется по специальной диаграмме на основании скорости потоков воздуха и их среднего расхода. Нормой считается сечение 16 на 20 см (или радиус в 20 см) при принудительном воздухообмене в 360 кубометров в час.

Как препятствовать потерям тепла в деревянном доме? Узнайте, какие материалы рекомендуется использовать для утепления дома из бруса и как провести работы по теплоизоляции строения.

О том, чем лучше утеплить крышу в частном доме и какие рекомендуется выбрать материалы, читайте в этой статье.

При установке вентиляции в частном доме советуем обратить внимание на окна с приточными клапанами. Если герметичные окна препятствуют проникновению воздуха в дом, то клапаны притока воздуха позволят периодически открывать этот доступ.

Кстати, такой клапан можно сделать и вручную на уже установленных окнах: вмонтированный сквозь стену круглый патрубок будет выполнять аналогичные функции. Закройте его решетками с каждой стороны. Некоторые клапаны можно оснастить датчиками температуры.

Обратите внимание на еще одну технологию: установки приточно-вытяжного типа с возможностью рекуперации тепловой энергии. Поскольку они достаточно габаритны, отведите для монтажа зону цокольного этажа или чердак.

Внимание! В холодный сезон такая система обеспечит приток подогретого воздуха, так что вы сможете сберечь до 50% тепла.

Во время сильно низких температур в такой вытяжной трубе для вентиляции в частном доме необходимо включать калорифер, чтобы воздух подогревался еще лучше.

При монтаже вентиляционной системы необходимо просчитать и учесть еще некоторые особенности. Если вы решите остановиться на системе вентиляции механического типа, необходимо поставить заборную решетку в паре метров от земли.

Воздух, перемещающийся по вентканалу, должен выходить за пределы помещения в зоне крыши. Каналы выводятся за кровлю, поэтому заранее предусмотрите эти работы и поищите квалифицированного специалиста.

Если посмотреть на большинство схем, то на любой из них можно увидеть, что правильная вентиляция – это потоки воздуха, организованные по определенному принципу. Так, воздух должен передвигаться из гостиной, спальни, детской и прочих жилых комнат, а не к ним. Из этих помещений потоки будут поступать в зону санузла и ванной, а также кухни, поскольку именно в этих помещениях чаще всего накапливаются загрязнения и пар.

Для кухни следует подобрать и организовать систему газовой вентиляции. А если вы пользуетесь не только плитой на газу, но и колонкой, это требование для кухонной вентиляции является обязательным. Не всегда естественная вентиляция способна справиться с существующей нагрузкой, поэтому отдайте предпочтение системам механического типа – и поищите надежную вытяжку.

Важно! Без внимания нельзя оставлять ни одно помещение в частном доме, поэтому воздухообменные устройства и каналы должны охватывать каждую из комнат.

Подводя итоги, хотим остановиться на особенностях организации системы вентиляции в помещениях разного типа. Поскольку в ванной и туалете постоянно накапливается влага, вы можете обеспечить здесь естественную вентиляцию. Но при наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.

И естественную, и приточную вытяжку придется поставить в котельной. Специалисты также рекомендуют воспользоваться дымоходом: приобретите готовый или сделайте его собственноручно. Поскольку правильная вентиляция этой зоны крайне важна, не стоит браться за обустройство системы и начинать работы без профессиональной консультации.

В подвале как в еще одном помещении с высоким уровнем влажности лучше поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.

На кухне организация вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартной вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.

Читайте о том, как построить деревянный дом — все этапы самостоятельного строительства, от выбора материалов до наружной и внутренней отделки.

Все типы газовых котлов отопления для частного дома описаны тут, указаны преимущества и недостатки каждого, названы самые экономичные.

Самые лучшие радиаторы отопления для частного дома описаны в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html

Видео

Многие упускают из внимания важность качественной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку на потом, а для закрепления новых знаний посмотрите видео о вентиляции в частном доме своими руками:

Вентиляция подпола в деревянном доме своими руками: схема правильного монтажа

Многообразие проектных решений, которые реализуются в современных частных домах и коттеджах, очень велико. Самые бюджетные строения не имеют подвальных помещений.

Фундамент таких домов, чаще всего ленточный, опирается прямо на специально подготовленный грунт. Таким образом, расстояние от земли до пола первого этажа невелико. Если это пространство оставить наглухо заделанным, то негативные явления не заставят себя ждать.

Более дорогие коттеджи имеют или достаточно высокий подпол, или настоящий подвал, который может быть использован для различных хозяйственных нужд. Эти помещения уже никак не являются только результатом необходимого конструктивного решения.

Они выполняют свою полезную функцию при эксплуатации сооружения. Поэтому вентиляция подпола в деревянном доме крайне важна, так как только она способна поддерживать поддомовое пространство в нормальном состоянии.

Почему необходима вентиляция под полом

Влажные доски, пораженные грибком создают не самую здоровую атмосферу

Вентиляция подпола – важная часть общедомовой системы вентиляции деревянного здания. Необходимость вентиляции диктуется тем, что как раз здесь происходит определенное взаимодействие конструктивных элементов здания с подстилающим грунтом.

Если в подполе не будет тока воздуха, то это может привести к печальным последствиям.

Дело в том, что почва под домом всегда имеет высокую влажность. Это отличная среда для развития различных видов плесени, грибка и других микроорганизмов. Они портят элементы конструкции и могут вызвать болезни у человека.

Особенности воздухообмена в подполе

Воздухообмен в подполе или в подвале деревянного дома может отсутствовать вовсе, если не принять соответствующих мер.

Микроклимат здесь имеет свои особенности, которые отрицательно сказываются на прочности и долговечности деревянных и бетонных составляющих конструкции.

Подпольное пространство является замкнутым, оно ограничено снизу грунтом, по периметру — бетонными стенками фундамента, сверху — деревянными лагами, на которых смонтирован пол.

Туда никогда не заглядывает солнце, поэтому естественной просушки не происходит. Всегда наблюдается избыточная влага под полом, которая при отсутствии воздухообмена способствует интенсивному развитию грибков и плесени.

Другие микроорганизмы тоже чувствуют себя прекрасно.

Вентиляция подпола в деревянном доме, особенно когда он имеет почтенный возраст, происходит только за счет наличия щелей между досками. Понятно, что при таком положении дел нельзя говорить о полноценном проветривании.

Рано или поздно начинаются процессы гниения и разрушения несущих элементов конструкции. Кроме того, и сам пол может полностью сгнить.

Если в деревянном доме на первом этаже все время чувствуется сырость, это верный признак недостаточного вентилирования подвального помещения.

Существует еще один опасный аспект. Болезнетворные микробы могут с легкостью проникать из подпола в жилые комнаты и вызвать у жильцов тяжелые заболевания.

Учитывая все вышесказанное, определенно, необходимо избавиться от лишней влаги в подполе. Это позволит, во-первых, создать комфортную и безопасную атмосферу в жилых помещениях, а во-вторых, будет способствовать долговечности несущих элементов конструкции.

Виды организации воздухообмена подпола дома

Из вышеизложенного можно сделать вывод: из-за описанных особенностей воздухообмен в подвале деревянного дома нуждается в соответствующей корректировке.

Самым наименее затратным и в то же время эффективным способом усиления тока воздуха является организация естественной вентиляции подполья. Она включает в себя устройство приточных и вытяжных каналов.

Кроме того, нелишней будет вентиляция пола в частном доме. Для этого конструкция пола, как правило, выбирается плавающая.

Более дорогой, но и более эффективной является принудительная вентиляция. Ее отличительной чертой можно считать использование специальных электроприборов для усиления скорости тока воздуха в подвале.

Обычно принудительная вентиляционная система работает в комплексе с естественной вентиляцией.

Выбор схемы вентиляции осуществляется на стадии проектирования деревянного дома. Ее установка и монтаж должны проводиться одновременно с его возведением.

Это существенно уменьшает трудозатраты, потому что во время строительства можно сразу же заложить трубы для необходимого количества приточных и выпускных каналов.

Потом, после окончания закладки, сверлить отверстия большого диаметра в бетонном фундаменте — задача крайне неблагодарная.

Особенности естественной циркуляции воздуха

Систему естественной вентиляции подпола желательно продумать на этапе строительства

После того как на стадии проектирования выбрана будущая схема вентиляции подпола деревянного дома, можно приступать к реализации проектного решения. В любом случае необходимо сделать закладные для естественной вентиляции.

Они представляют собой обрезки, как правило, пластиковых канализационных труб с сечением диаметром от 120 мм или могут иметь квадратную форму. Длина этих элементов равна толщине стенок фундамента.

Деревянные дома строятся чаще всего:

• на ленточном фундаменте: стенки его расположены под всеми стенами дома. Во время заливки в тело фундамента вставляются элементы, о которых говорилось выше, для организации воздухопропускных продухов в фундаменте;
• на столбчатом фундаменте: сваи или столбы, например, из кирпича, соединяются между собой по периметру дома. Черновой пол таким же образом опирается на отдельные столбы. При этом оставляются щели между черновым и чистовым полом и между полом и стенами, которые служат для естественной вентиляции. Во внешнем цокольном поясе делаются закладные для приточных каналов;
• на сплошной бетонной плите: в этом случае вентиляционные каналы для подпола устраиваются в плинтусах стеновых конструкций.

Собственно говоря, каналы, которые служат для пропуска воздуха, и составляют главную часть системы естественной вентиляции подпольного пространства. Из представленного выше материала становится понятно, как сделать вентиляцию подвала.

Работу можно провести своими силами. Проще всего это делать на стадии заливки фундамента и строительства.

Система принудительного воздухообмена

Бывает, что мощности естественной вентиляции недостаточно для качественного удаления избыточной влаги из подпола. Это чаще всего характерно для домов, в которых имеются большие подвальные помещения.

И тут уже никак не обойтись без монтажа принудительной вентиляции.

Для ее правильной работы необходимо наличие приточных вентиляционных каналов, которые расположены в теле фундамента или цоколе. Помимо этого, для отвода воздуха из подпола должны быть смонтированы выпускные вертикальные каналы.

Они делаются также из пластиковых труб или коробов и должны выходить наружу через крышу. Такая система каналов усилит естественный ток воздуха за счет разницы температур на улице и в подвале. Вытяжка отработанного воздуха будет происходить постоянно.

Усилить вывод отработанного воздуха из подпола можно при помощи вентиляторов, которые устанавливаются в приточных каналах или в выпускных коллекторах. Использование таких приборов и делает систему вентиляции принудительной.

Остается добавить, что существует много разновидностей принудительной вентиляции. Но эти системы редко применяются в небольших частных домах из-за дороговизны. Чаще всего в этом случае с работой вполне справляется пара вентиляторов в подвале.

Проектирование и расчеты

Для создания воздуховодов естественной вентиляции в подполье частного дома никаких особенно сложных расчетов не требуется. Приточные вентиляционные отверстия или продухи, которые делаются в стенках фундамента или в цоколе, должны располагаться на высоте не менее 30 см от уровня грунта.

Расстояние между продухами не более 3 м. Они закладываются по всему периметру здания. От угла дома вентиляционный канал должен размещаться не ближе, чем в 1 м.

Размеры воздушных каналов, если они квадратного или прямоугольного сечения, — от 100 мм, круглого – от 120 мм. Если в конструкции дома предусмотрены цоколи внутренних перегородок, продухи делаются в 1,5 раза чаще.

Если пол в доме плавающий, то есть опирается на отдельные столбы или сваи, между стенами и полом оставляют вентиляционные щели 1-1,5 см.

Также для улучшения воздухообмена между черновым полом, на который постелен утеплитель, и чистовым покрытием оставляется зазор от 1,5 см до 5 см.

Общая площадь продухов должна равняться 1/400 части от площади внутреннего пространства подвала. Естественной вентиляции обычно достаточно в случае, если площадь подвала менее 50 м2.

Если она превышает эту величину, то возникает необходимость в установке принудительной вентиляции.

Монтаж вентиляции своими руками

На первом этапе проведения работ следует сделать продухи. Монтаж проводится на стадии заливки фундамента. Сквозь отверстие в деревянной опалубке просовывается отрезок трубы или пластикового короба.

Далее все заливается бетоном. Таких каналов должно быть заложено столько, сколько предусмотрено нормативами, приведенными выше. Таким образом, те каналы, которые окажутся с подветренной стороны, будут играть роль выпускных. Напротив, отверстия, в которые задувает ветер, будут приточными.

Поскольку подпол – это любимое место обитания грызунов, на втором этапе продухи с внешней стороны закрываются вентиляционной решеткой из частой сетки, желательно из оцинкованного металла.

С внутренней стороны воздуховода можно при необходимости установить регулируемые заслонки или обратные клапаны для управления воздухообменом и фильтры для очистки воздуха. В принципе, естественная вентиляционная система готова.

Если подвал большой, и естественная вентиляция не справляется, то можно смонтировать приточно-вытяжную систему. В качестве принудительного приточного канала можно использовать имеющийся продух.

Другой вариант заключается в установке снаружи дома отрезка Г-образной трубы, высотой около 1 м, которая соединяется с воздушным каналом, проходящим сквозь цоколь. Там можно смонтировать приточный вентилятор с соответствующей системой фильтрации.

В процессе строительства следует смонтировать вытяжной канал. Для этого через отверстие в потолке подвала выводится вертикальная пластиковая труба или короб. Эта конструкция крепится к стенам.

В результате вытяжной канал через чердак выходит на улицу. Он должен быть поднят над крышей не менее чем на 60 см и оконечен дефлектором.

Уличный отрезок трубы, как правило, металлический. Труба, проходящая через чердак, утепляется. В вытяжном канале также можно установить вентилятор. Вариантов много. Выбирать следует, ориентируясь на конструкцию дома.

Заключение и выводы

Информация, которая приведена выше, описывает общие моменты, которые нужно учитывать при проектировании и монтаже вентиляции подпола в частном доме своими руками.

Остается добавить, что сложные автоматические системы принудительной приточно-вытяжной вентиляции должны устанавливать и настраивать профессионалы.

Как сделать вентиляцию в частном доме из бруса своими руками

Примечательно, что традиционные колоритные дома из бруса, или бревен раньше не требовали вентиляции. Воздухообмен в них осуществлялся за счет «дышащих» стен, окон, перекрытий, печного дымохода. Но современные деревянные конструкции более герметичны. Благодаря машинному профилированию бревен/брусьев, уплотнения межвенцовых швов, использованию паронепроницаемых и ветрозащитных мембран на перекрытиях, обшивке и утеплению стен, установки стеклопакетов дом лучше сохраняет тепло, но хуже проветривается.

Зачем сооружению из дерева нужна вентиляция

Многие производители домов из бревен/бруса утверждают, что дерево «дышит». Действительно, необработанный массив способен поглощать испарения, регулируя влажность в помещении. Но данные адсорбционные свойства могут спровоцировать гниение древесины. При избытке влаги и отсутствии вентиляции уже за 5 лет сооружение станет непригодным для проживания.

Вторая причина необходимости организации воздухообмен в доме из бруса состоит в том, что в нем уже не используется необработанная древесина. Использование различных пропиток и герметиков позволяет защитить массив от пламени, грибка, насекомых, но снижает его пропускную способность. Да и сам брус не может полноценно «дышать», поскольку имеет клеевые слои, через который воздух не проходит.

Вентиляция

Способы проветривания деревянных домов

Вентиляция в доме из бруса своими руками может быть организована разными способами.

Естественная вентиляция

Обмен воздуха в доме происходит без привлечения какого-либо оборудования, за счет вытеснения теплых масс холодными. Свежий поток подается через открытые окна, двери, вентиляционные отверстия, а переработанный выводится по трубам наружу.

Данный вариант проветривания низкозатратный в обустройстве и обслуживании, но подходит только для небольших дачных домиков. Его недостаток в том, что система не позволяет контролировать объем входящих и выходящих потоков, что становится причиной застоя воздуха, или образования сквозняков. Запуск свежих масс через окно вызывает теплопотери. Часть тепла из дома выходит наружу, а часть — тратится на обогрев поступившего холодного воздуха.

Вентиляция принудительного типа

Поступление свежего воздуха в помещения дома из бруса можно организовать механическим способом (при помощи вентилятора). При этом вытяжные каналы следует провести вертикально, чтобы они не имели сгибов, поворотов. Это обеспечит качественный вывод переработанного воздуха из дома. Выход вытяжной магистрали должен возвышаться над крышей не менее чем на 50 см. Для дополнительной защиты на них устанавливаются специальные грибки.

Преимущество такого проветривания в его низкой стоимости, возможности очистки и регуляции объема поступающего потока. Недостатки системы:

• помещение теряет тепло, нагревая чистый воздух, подаваемый вентилятором;
• зависимость от электричества;
• шумность.

Вывести переработанных воздух из комнат позволит вытяжная вентиляция принудительного типа. Свежий воздух при этом попадает в дом естественным способом (через оконные и дверные щели). Его выкачка наружу осуществляется при помощи вентилятора. Вытяжные каналы можно дополнительно оснастить обратными клапанами, предназначенными для того, чтобы воздух не менял свое направление. При суровом климате в зимнее время необходимо организовать обогрев данных элементов во избежание их обледенения.

Вентиляция принудительного типа

Данная система проветривания дома из бруса имеет ряд недостатков: не позволяет контролировать количество чистого воздуха, поступающего в помещения, требует подвода электричества, издает шум при работе.

Исходя из вышеперечисленного, можно прийти к выводу, что для дома из бруса лучше всего подходит приточно-вытяжная вентиляция рекуперационного типа. Она не только позволяет регулировать объем поступающих и выходящих масс, но и обеспечивает их очистку. Энергоэффективность установки гарантирует рекуператор, позволяющий передавать тепло выводимого воздуха поступающему. Хотя монтаж такой вентиляционной системы трудоемкий и затратный, она может обеспечить качественный воздухообмен габаритных многоэтажных построек из бруса площадью свыше 200 м².

Особенности вентиляции дома из бруса

Воздухообмен в данном сооружении должен быть обустроен так, чтобы воздушные массы шли от чистых и сухих помещений (гостиной, спальни, детской) к более мокрым (кухне, санузлу). Важно избежать образования мест, где застаивается воздух. Подаваемый и выходящий потоки должны циркулировать по всем помещениям. Обеспечить это позволят щели под межкомнатными дверями, а также переточные решетки, вентиляционные отверстия, соединяющие отдельные комнаты между собой.

Как провести вентиляцию в доме из бруса, не допустив ошибок

Устройство воздухообмена правильно заложить еще при проектировании жилого сооружения, наряду с отоплением. Вентиляционная система должна быть предусмотрена хотя бы минимально, в виде вентканалов в «мокрых» помещениях. Но не все застройщики хотят заниматься этим, поскольку это занятие довольно трудоемкое. Поэтому в большинстве случаев владельцам жилья приходится решать эту проблему самостоятельно. Как не допустить ошибок при организации проветривания дома из бруса?

Для образования естественной тяги в вентканалах важна форма ската крыши, и то, насколько труба возвышается над кровлей. Длинный выпуск коммуникации не всегда сморится эстетично, а короткий может спровоцировать обратную тягу. Траектория движения потоков зависит и от конструкции крыши. Если она сложной формы, вентилирование дома из бруса не будет эффективным.

Естественный воздухообмен практически полностью останавливается в теплое время года, когда нет разницы температур, а значит и давления, внутри и снаружи сооружения. Для такого случая необходимо предусмотреть принудительную вентиляцию.

Вентилирования дома из бруса

Отвод переработанного воздуха из санузла и жилых помещений должен быть организован раздельно, иначе при возникновении сбоя существуют вероятность распространения неприятных запахов по дому.

Вентиляционные отверстия каналов лучше располагать вблизи потолка (не ниже 150 мм от данной поверхности). В таком случае обмен воздуха в помещении будет всегда происходить эффективно, независимо от температурных показателей.

Дом из бруса, несмотря на заверения производителей, нуждается в вентилировании. От этого зависит целостность сооружения, здоровье и комфорт его обитателей. Предусмотреть его лучше на стадии составления проекта дома, совместно с системой отопления.

Если постройка из бруса имеет небольшие размеры и используется в качестве дачи, можно вентилировать ее естественным способом. Большие сооружения из бруса, в которых постоянно проживают люди, нуждаются в более качественном проветривании, которые обеспечит приточно-вытяжная система рекуперационного типа. Несмотря на более высокую стоимость по сравнению с другими способами вентилирования, она не вызовет потери тепла в доме.

Важно правильно выделить место для установки оборудования, чтобы оно не занимало жилую площадь и не мешало обитателям дома. Оптимальными местами для его установки является чердак, или отдельная комната.

Деревянная вентиляционная вытяжка DIY (ISH)

Привет и С ПЯТНИЦЕЙ! Так что на прошлой неделе я получил большую помощь на кухне, которой я так рад поделиться с вами, . Я проделал большую часть работы над этим Reno, и было ТАК здорово получить некоторую помощь для этого. Я назвал этот DIY ish , потому что я этого не делал, но я мог бы сделать это с помощью подходящих инструментов. Если у вас есть навыки и настольная пила, вы полностью справитесь.

Все это время у нас было пустое место на стене над диапазоном:

Некоторые спрашивали о смещенных по центру огнях, и это так, потому что наш диапазон не центрирован.Мы ничего не можем с этим поделать, кроме двух изготовленных на заказ шкафов. Поэтому я расположил фонари по центру стоек внизу, чтобы они красиво обрамляли новую вентиляционную вытяжку.

Я исследовал это в течение долгого времени и точно знал, что хочу, я просто не знал, как заставить это работать, не тратя кучу денег. Добрый читатель (спасибо, Джинджер!) Прислал мне информацию о том, как они использовали вытяжку под шкафом — и это был отличный момент. Вытяжка под шкафом намного дешевле (обычно), но она предназначена для размещения под шкафом, которого у нас не было.(В этом предложении много очевидных утверждений.)

Когда я понял, что его можно повесить, а затем прикрепить к стене, мяч покатился. Во-первых, я нашел в Lowe’s вытяжку по разумной цене:

У нас было около 200 долларов, то есть немного больше, чем у этого. Я хотел кое-что в капоте — у него должны были быть переключатели внизу, потому что передняя часть была закрыта. Я хотел нержавеющую сталь, чтобы она была как можно красивее снизу (даже если вы на самом деле этого не видите), и, наконец, она должна была иметь приличную мощность.

Теперь, если вы хорошо готовите, вам нужно немного подобрать размер (в части мощности) вытяжки, которая вам понадобится. Он должен быть способен обрабатывать БТЕ газового диапазона. В нашем новом ассортименте больше, чем в нашем старом, но этот капюшон подходит для нового размера. Детали, которые вам понадобятся для исследования, — это BTU вашего диапазона и соответствующие CFM вашей вытяжки. Если вы хорошо готовите, то вы хотите повысить свои CFM своего капюшона. Чем выше вы поднимаетесь, тем они дорожают.

Я не стал выбирать более высокие значения CFM по нескольким причинам — до того, как у нас был вентиль над микроволновой печью, который не выходил наружу.Это, вероятно, самый низкий уровень очистки воздуха, который вы можете получить (кроме отсутствия вентиляции), и все прошло хорошо. Кроме случайной, кхм… дымной еды, у нас никогда не было никаких проблем. Я провел исследование и обнаружил, что если вы можете выйти наружу, это определенно лучше. Так как мы решили сделать вентилируемый (по сравнению с невентилируемым), он просто лучше очищает воздух. Кроме того, самая вонючая еда, которую мы готовим, — это бекон. Ням … бекон. Я не готовлю много рыбы или чего-нибудь еще, что доставляет мне неприятный запах.И, наконец, поскольку наше вентиляционное отверстие выходит прямо наружу за вытяжкой, оно лучше, чем, скажем, вентиляция, которая должна была подняться в стену или сделать много поворотов.

Это все, что нужно учитывать — проведите небольшое исследование, чтобы определить, что будет лучше для вас. Я не смог сфотографировать сам по себе вытяжку на стене, но она была довольно резкой. Если вы ищете нержавеющую вытяжку под шкаф, это замечательно!

Следующим шагом было начать строить вокруг него коробку. Ребята закрепили 2х4 в стене рядом с вытяжкой и начали строить вокруг нее.Металлический колпак был просто прикручен к настенным доскам и шпилькам, но на этом он держался чертовски хорошо. Для дополнительной поддержки вы можете видеть, что они также добавили балку в стойку:

Эта штука никуда не денется!

Что касается высоты — это личное предпочтение. Чем ниже вы опускаетесь, тем лучше очищается воздух. Мой вытяжной шкаф рекомендовал от 18 до 24 дюймов над плитой, и мне это показалось слишком низким. Я поднялся выше, и это отлично сработало. Дно у меня на уровне глаз — до плиты вытяжка не вылезает, так что головой в нее удариться будет сложно.Я все равно не наклоняюсь над плитой во время готовки, но если бы и сделал, то у меня было бы много места.

Итак, следующим шагом было начало разработки дизайна — снова они использовали 2х4, чтобы создать это:

Перед тем, как приступить к этой части, они нарисовали рисунок на стене, чтобы я получил представление и согласился. Это помогло визуализировать размер и размер дымохода, который я хотел.

Тогда пришло время столкнуться с этим — наверное, это была самая сложная часть. Эти углы — вот почему я арендовал это.И проделать дыру в доме. 😉 Им действительно пришлось перерезать эту переднюю часть, потому что она не совпадала с верхом в самый раз:

Вот это с боков и началась обрезка:

Мне понравилась эта небольшая обрезка внизу, но, похоже, она собиралась бросить взгляд. Они немного отшлифовали эти углы, чтобы они больше не были опасными. 🙂

Обрезка и герметик — мои лучшие друзья. Они делают любой проект законченным и стирают все грехи.Какая разница с обрезкой справа ?:

Мы выбрали хороший клен, потому что я планировал испачкать его. После этого у меня действительно было чувство, что мне это не понравится, но я чувствовал, что это был этот красивый кусок дерева, и мне нужно было хотя бы попробовать морилку … но я был прав. Я начал вчера вечером, и мой сын стоял там и сказал: «Я ненавижу это, мама. Он должен быть белым». Он ТАК прав. Пятно здесь выглядит совершенно неуместно, но я, по крайней мере, попробовала. Он становится белым. И, как сказал мой мальчик, он завяжет белый верх на другом конце комнаты.Этот ребенок учится. Я так горжусь! 🙂

Вот отверстия, заполненные до того, как я начал процесс окрашивания:

Это огромное заявление в комнате! Я не думаю, что смогу полюбить это больше, чем я. Сердечные глаза. 🙂

Пропорции сложны — если вы попробуете одно из них, вам придется поиграть с ними. У нас девятифутовый потолок, поэтому я пошел дальше и сделал его шире, чем диапазон. Это тоже личное предпочтение. Имейте в виду, что более широкий капюшон также помогает отводить пар и запахи:

Что касается деталей, на самом вентиляционном отверстии есть две лампы, которые имеют два варианта: тусклый и полный.ЛЮБЛЮ, когда снова здесь свет! И на вентиляционном отверстии есть два уровня — он определенно сильнее, чем наша раньше микроволновая печь. Этот сработал нормально, но поскольку у нас была возможность выйти наружу, я рад, что мы это сделали.

Мне нужно купить вентиляционную крышку для улицы — в ветреную погоду становится шумно. В первый раз, когда я услышал его писк, я стоял на кухне, не двигаясь, в течение нескольких минут, пытаясь понять, откуда исходит шум. Я был в ужасе, это было животное в стенах или что-то в этом роде. Ха! К счастью, это легко исправить.

Вот еще раз посмотрите на стену раньше:

И с моим новорожденным:

Аааа! Великолепный! Я мечтал добавить это на нашу кухню — на днях я заметил, что почти год назад поделился своей вдохновляющей фотографией из Fixer Upper в Instagram:

Я отказался от досок, потому что у нас уже достаточно того, что происходит в комнате. Я бы сказал, они проделали отличную работу по воссозданию этого, верно?

Роспись корпуса почти закончена (это грунтовка по нижнему краю), и я поделюсь полным уроком в понедельник! Это потрясающе !! Я так влюблен в эту комнату!

Хороших выходных!

Как построить деревянную вентиляционную вытяжку в деревенском стиле на заказ

Привет, ребята, я вернулся сегодня, чтобы поделиться отличным проектом по добавлению характера на вашу кухню.Я собрал для вас этот индивидуальный учебник по деревянной вытяжке в надежде разложить процесс, чтобы вы могли сделать что-то подобное для своего собственного дома.

Наша кухня находится в «неловкой стадии», пока мы не будем готовы заняться заменой всех шкафов и покраской стен и полов. Тем временем я сделал недорогие изменения, например, покрасил существующие шкафы 1940-х годов, чтобы они больше походили на нас! (Вы можете прочитать все о макияже за 17 долларов здесь) Я веду блог на This Mamas Dance — и все о создании вдохновляющих пространств, в которых вы любите жить.Я искренне верю, что это возможно при любом бюджете — и в нашем случае, когда я скоро стану семьей из шести человек, я получаю удовольствие от использования своего творчества и разминки своих самодельных мускулов, чтобы каждый доллар имел значение.

Мы работаем над этой кухней, насколько позволяет бюджет. Когда наша очень хорошо использованная печь сломалась, пришло время укусить пулю и заменить ее. Мы решили перейти на газовую плиту, что означало переставить плиту и установить новую вентиляционную систему. В то время как мы надеемся вскоре заняться остальной частью кухни, этот небольшой проект вытяжки из дерева оказался в верхней части списка.Вот вдохновляющий набросок того, куда я хочу пойти с этой стеной:

Текущий шкаф и столешница остались от предыдущей планировки и будут заменены. Если это фото не вдохновляет вас, что все мы, блогеры, живем не в идеально законченных домах … ну, я не уверен, что еще может 😉

Мне нравится вид коттеджа, смешанный с немного современным сельским домом… подумайте только о нейтральных тонах, обшитых стенах и теплой переработанной древесине. Наши кухонные шкафы будут белыми, поэтому я хотел привнести тепло и дополнительную текстуру с помощью специальной деревянной вентиляционной крышки.Обязательно загляните в мой блог, чтобы увидеть, как развивается эта кухня в стиле Рено, и какой цвет я выберу для морилки.

Окончательные размеры нашего вентиляционного колпака — чуть более 32 дюймов в ширину и чуть менее 18 дюймов в глубину. Мы построили в соответствии со спецификациями нашей вентиляционной вставки, которая является моделью Анконы: Inserta A II 28 ″. Имейте в виду, что вам нужно будет изменить свои планы в соответствии с потребностями вашей вставки. Вам также нужно будет принять во внимание толщину ваших отделочных досок.Сегодня я работаю с регенерированным грубым пропиленным мехом толщиной 1 дюйм. Я буду включать список вырезок в соответствии с нашими материалами и моделью вентилятора.

Мы решили сконструировать нашу деревянную вентиляционную вытяжку со съемной передней панелью доступа, вместо того, чтобы закреплять ее на месте палкой. Я бы классифицировал это как проект среднего уровня, хотя, если вы увлечены — я уверен, что вы могли бы пройти свой путь. Пожалуйста, прочтите весь учебник, прежде чем взяться за этот проект. Давайте начнем!

Как создать индивидуальную вытяжку или вытяжку

Этот пост содержит партнерские ссылки: Прочтите и узнайте о нашей политике здесь.

Необходимые инструменты:

Необходимые материалы

• Клей для дерева
• Винты с карманом
• Шурупы по дереву
• Брус обрезной 2х4
• грубый распиленный мех 1 × 6 ″ или пиломатериал по вашему выбору для внешней отделки
• Вставка вытяжного вентилятора и технические характеристики установки
• дополнительно: шурупы и дюбели для гипсокартона

Построение рамы

Для начала вам нужно определить полную высоту вашего индивидуального деревянного вентиляционного отверстия.У нас 8-футовые потолки. Конечная высота вентиляционной крышки вытяжного вентилятора составила около 29 дюймов. Обязательно проверьте требования к зазору для конкретной вставки вентилятора вытяжки, так как между плитой и вентилятором должны быть минимальные и максимальные зазоры. Минимальная рекомендация для нашей модели в паре с газовой плитой составляет 30 дюймов между вентилятором и варочной поверхностью.

Для начала соорудите прямоугольную раму из 2х4. Это будет нижняя часть рамы вентиляции вытяжки.Вы можете использовать карманные отверстия и шурупы или предварительно просверлить отверстия и использовать шурупы. Предварительно просверлите 3 отверстия в карманах спереди и по бокам, чтобы позже прикрепить первый ряд еловых досок.

Список вырезов для этого:

• 2 2 × 4 @ 16 1/4 ″
• 2 2 × 4 @ 26 1/4 ″

Затем постройте дополнительный каркас, используя 2 × 4. Это будет верхняя часть рамы вентиляционного отверстия капота. Список вырезов для этого:

• 2 2 × 4 @ 10 ″
• 2 2 × 4 @ 26 1/4 ″

Теперь, когда вы построили эти два прямоугольника, пришло время установить их на место.Начните с установки нижней рамы с помощью шурупов в шпильки. Проверьте уровень и убедитесь, что вы учитываете свои требования к допуску.

Пришло время закрепить верхнюю часть рамы с помощью шурупов. Я прикрутил и к стене, и к потолку. Вентиляционное отверстие будет выходить наружу, и мы сделаем его вырез для соответствующей вентиляции через крышу.

Как только ваши две части рамы будут на месте, пора отметить угол на ваших 2 × 4 для угловых опорных кронштейнов.Поднимите доску, отметьте угол карандашом и разорвите на настольной пиле. При отметке угла убедитесь, что нижняя передняя часть рамы выровнена. Закрепите опорные кронштейны шурупами для дерева.

После того, как ваша рама будет на месте, пора приступить к работе с видимым внешним видом вентилятора вытяжки. Это включает строительство 2 боковых панелей, съемной передней панели доступа, неподвижного первого ряда и готовой внутренней крышки рамы для крепления вентилятора.

Шаг 1. Присоедините первый ряд

Принимая во внимание конечную высоту вентиляционного колпака, расположите первый ряд, начиная с лицевой стороны и оборачивая стороны. Присоедините первый ряд, используя предварительно просверленные отверстия кармана.

Шаг 2. Построение боковых панелей

Постройте 2 боковые панели из бруса 1 × 6. Используйте шипы или отверстия для карманов сзади, чтобы закрепить детали. Обязательно отшлифуйте все порезы, а также лицо, если это необходимо. На этом этапе это будет похоже на ступеньку.Насухо прикрепите доски к каркасу и отметьте угол.

Шаг 3: Обрежьте и установите боковые панели вытяжки

После того, как вы собрали панель и отметили угол, пора разрезать боковые панели. Важно, чтобы вы предварительно отметили соответствующий угол на основе конечной высоты и угла конуса.

Прикрепите 2 блока 2 × 4 к стене и установите боковые панели, используя винты на верхней и задней части лицевой стороны.

Шаг 4: Собрать и установить внутреннюю лицевую раму вытяжки

Соберите внутреннюю лицевую рамку для крепления вентилятора.Наше открытие должно быть 10 1/4 на 26 1/4. Мы разорвали 2 боковые части шириной 2 дюйма и 2 длинные части шириной 3 дюйма. Прикрепите к раме 2 × 4 винтами с карманом.

Шаг 5: Соберите переднюю вытяжку

Установите переднюю часть вентиляционного колпака с помощью планок и / или винтов с карманом.

Шаг 6: Обрежьте и установите переднюю панель вытяжки

Насухо установите переднюю панель и отметьте угол стыка между неподвижным рядом и первым рядом панели.Вырежьте косой стык с помощью настольной пилы.

Предварительно просверлите отверстия и прикрепите переднюю панель к раме с помощью винтов с плоской головкой.

Шаг 7: Установите вытяжной вентилятор

Установите вентилятор и сделайте все необходимые соединения с воздуховодами.

Поскольку я нахожусь в процессе выбора окончательных цветов краски и плитки, я решил подождать, чтобы испачкать вентиляционную крышку. Неважно, испачкаете ли вы его или оставите его естественным, я бы порекомендовал покрыть его прозрачным поли для защиты от влаги и пара.Для простоты вы можете окрасить панели и запечатать их перед установкой.

__________________________

Я надеюсь, что этот проект вдохновит вас заняться чем-то подобным у себя дома. Мне нравится простота чистых горизонтальных линий и тепло дерева, но вы могли бы сделать его более декоративным или массивным с помощью всего лишь нескольких кусочков отделки. Я думаю, что эта деревянная вытяжка станет идеальным дополнением к нашей кухне, и я с нетерпением жду возможности собрать все кусочки пазла.

Я хотел бы увидеть любую из ваших вентиляционных крышек, вдохновленных этим проектом, поэтому не забудьте отметить нас в Instagram с помощью #imaremodelaholc или поделиться на странице facebook. Большое спасибо, что заглянули!

-Мисс Ясень

Дополнительные уроки от Ashlea:

Полки из восстановленной древесины и труб своими руками | Журнальный столик с основанием из искусственного металла

---

Другие вытяжки своими руками:

Вытяжка из искусственного шейкера

Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

Опубликовано: 20 сентября 2017 г. В рубриках: Автор, Сделай сам, Гостевые блоггеры, Как пометить: коттеджный стиль, изготовленная на заказ деревянная вытяжка, сельский стиль, вытяжной вентилятор, Кухня, крышка кухонного вентилятора, вытяжка, деревенский стиль, вентиляционная крышка

Об Эшли

Эшли — жена, мать троих детей и блогер, стоящий за канадским образом жизни и блогом «Сделай сам» This Mamas Dance. Ее блог предлагает сочетание учебных пособий, проектов строительства домов, прибрежных коттеджей и здоровой дозы поддержки.Когда она не пишет, не переставляет мебель или не кормит стаю волков, которых называют ее детьми, ее можно найти преподавателем балета или потягивающим горячий чай.

Cottage House Flip Episode 9

Уф, какая это была неделя! Я надеюсь, что вы все насладитесь приятным долгим расслабляющим перерывом (некоторые из вас все еще живы, ура!). Мы были благословлены белым Рождеством на флипе:

Я надеялся выполнить амбициозный список проектов за выходные, но довольно быстро понял, что это слишком много, чтобы втиснуться в праздники, когда в городе есть семья.Вы можете увидеть, как все идет вниз, в выпуске «Cottage House Flip» на этой неделе, эпизод 9:

.

Самой важной задачей было установить дефлектор печки и соорудить под нее крышку капота. Я также надеялся установить две плавающие полки и запачкать прилавки. Спойлер: мы выполнили только 90% задачи №1.

Но прежде чем мы поговорим о DIY, давайте проверим все остальные обновления. Со времени моей последней публикации у нас есть одно действительно большое волнующее изменение: новые этажи!

Ну, в основном.Они также установлены на 90%, но их нужно будет сделать к тому времени, когда я вернусь. Я остановился на Pergo Max Premiere в дубе Скоттсдейл (обновление, этот цвет больше не выпускается, но вы можете найти похожий оттенок здесь.

Это ламинат шириной 7,5 дюймов с приятной матовой поверхностью с рельефной текстурой, которая делает их более похожими на настоящую деревенскую древесину.

Изначально я был настроен на искусственную древесину, но в то время как в Lowe’s они привлекли мое внимание, и я действительно предпочел внешний вид дереву (вы можете видеть образец дерева слева и Pergo справа):

С пожизненной гарантией, высокой прочностью и устойчивостью к царапинам, 5-звездочными онлайн-рейтингами и, о да, менее половины стоимости инженерной древесины — это был довольно простой выбор.И я думаю, что выбрал хорошо.

Я был на грани того, чтобы покрасить часть деревянной отделки наверху, но это ясно дало понять, что лестничную площадку и большую часть стеновых панелей в спальнях нужно будет покрасить:

В том же мягком сером цвете, что и двери гардеробной спальни, Woodlawn Colonial Grey от Valspar (извините за беспорядок из опилок, но вы поняли идею):

Кто хочет помочь покрасить? 🙂

Давай перейдем в мое любимое место… в ванную наверху!

Стеновые доски залатаны, ванна снова на месте, смеситель и раковина почти исправны…

Это так близко, я чувствую!

Я был бы счастлив просто поговорить и пялиться на эту комнату весь день, но у нас много всего происходит на кухне, так что давайте спустимся вниз.

Это был сумасшедший дом в субботу утром: 3 парня укладывали полы, еще двое устанавливали стойку и раковину, еще один снаружи, и мой отец, Лукас и я пытались разобраться в ситуации с вытяжкой — все боролись за место в маленькой кухне. Но мы заставили это работать.

… и обратите внимание на новую мойку и счетчики!

Я упомянул после своего поста о планах кухни, что перешел на балтийский мясной блок Лоу вместо Икеа (я не смог добраться до Икеа, и не было смысла платить за доставку, плюс мясной блок Лоу твердые, более толстые и необработанные):

Мой подрядчик проделал огромную работу по сглаживанию деталей и приданию им бесшовного вида, и теперь все, что ему нужно, — это морилка и герметик.Планирую окрасить его в светлый / средний нейтральный оттенок, похожий на полы.

А эта мойка…

Разве она не красива? Я также изменил свой первоначальный план Ikea на эту массивную 36-дюймовую модель Vigo от Lowe’s.

Мне нравятся прорези на передней панели, и я думаю, что они придают ей приятный уникальный вид. Я так доволен тем, как все это получилось!

Хорошо… теперь о проекте «Сделай сам». Позвольте мне предварить это, сказав, что я построил все, от столов до шкафов, дверей и многого другого, и ничто не приближается к уровню сложности, который был у этой вытяжки.Я сделал свои расчеты и составил причудливые планы, сгенерированные компьютером … и в конечном итоге выбросил их, как только понял, во что ввязываюсь.

С учетом сказанного, это руководство не будет подробным, потому что никто из нас не может даже объяснить, что мы сделали, включая моего отца, который в прошлом плотник.

Но давайте вернемся на секунду. Вот пустая стена, над которой я работал, над пропастью, в которую войдет печь:

Мой электрик установил настенные бра по бокам вытяжки:

И я представлял что-то в этом роде:

Выглядит довольно просто, правда? Просто сделайте каркас, прикрепите его к вентиляционному отверстию и прибейте несколько досок.Небольшой веселый проект на выходных, в котором я могу провести время с моими мальчиками.

В пятницу мы пошли на склад пиломатериалов и взяли около 30 футов этих регенерированных деревянных досок размером 1 × 8 дюймов, которые, как оказалось, очень хорошо подходили к новым полам:

Но это пригодится позже. Сначала нам нужно было построить каркас, чтобы прикрепить эту блестящую новую вытяжку к стене:

Это Broan PME300 от Lowe’s, и я также взял комплект воздуховодов диаметром 6 дюймов для вентиляции наружу (что всегда рекомендуется).

После измерения и нанесения моих размеров на стену мы построили раму из 2 × 4, которая плотно прилегала к внешней стороне:

Затем мы прикрепили пару досок к задней стене, чтобы немного выдвинуть вентиляционное отверстие, так как для достижения наилучших результатов его нужно расположить ближе к центру печи.

Вверху мы прибили несколько кусков 1-дюймовых досок в местах сужения капота. Здесь видно, что бра расположены слишком близко — они были добавлены до установки гипсокартона и шкафов, поэтому размеры немного изменились.Между потолочной балкой плотно прилегают, но мой электрик вернется и отрегулирует их на пару дюймов.

Затем были добавлены угловые детали вместе с вентиляционной рамой, и мы вырезали отверстие для воздуховода.

После того, как отверстие было вырезано как на внутренней, так и на внешней обшивке, была установлена ​​внешняя крышка стены, а вентиляционное отверстие подключено, установлено на место и прикручено к деревянной раме.

Потом мы позвонили на ночлег и пошли домой.

На следующий день был сочельник, и я не был уверен, что мы сможем закончить этот капюшон в тот же день (была зимняя буря, и нам пришлось вернуться до наступления темноты на праздничный ужин).

Мы предполагали, что самые сложные моменты остались позади, но это не так. Я должен отдать должное Лукасу за то, что он вмешался и взял на себя ответственность за выяснение каждого шага. Это было совместное усилие между ним и моим отцом (я помогал, где мог, но в основном это были они), и я так впечатлен тем, как быстро он осваивает основы DIYing, и еще более взволнован тем, что ему это действительно нравится.#proudgirlfriend

Так или иначе, строительство каркаса продолжилось…

По одному шагу за раз. Некоторые части были легче, чем другие.

Как и все с углами 90 градусов.

Эти штуки? Не так много…

Потребовалось несколько несколько попыток, чтобы сделать это правильно. И под «в самый раз» я имею в виду «достаточно близко».

В конце концов, наша рама была закончена и готова к переработке древесины! Я решил усложнить нашу жизнь и сузить границы.Первый ряд досок был прямым, так что это было достаточно просто:

За исключением того, что вторичный = изогнутый и несовершенный, поэтому суставы не совсем точно совпадали. Хорошо, что он должен быть деревенским…

Платы были прикреплены с помощью финишных гвоздей, поэтому их можно было снять по отдельности без каких-либо проблем, если вентиляционный колпак / воздуховод / проводку когда-либо потребуется отремонтировать или заменить.

Затем последовали сложные сложные углы. Мало того, что боковые разрезы должны быть наклонены, но они должны быть скошены под прямым углом, подходя как к раме, так и друг к другу… с использованием досок, которые были как изогнутыми, так и конусообразными.Это была буквально невыполнимая миссия.

Нам пришлось внести некоторые коррективы и компромиссы, но мы сделали все, что могли.

И выглядело неплохо.

Для каждой доски, вероятно, потребовалось 20 минут измерения, повторного измерения, резки и перерезки, поскольку каждая доска и угол были разными.

К тому времени, как мы достигли вершины, я понял, что хочу добавить немного дополнительной обрезки, чтобы закончить это. У нас закончился лес, было темно и швырял снег, вот и закончился этот проект.

Снизу я прикреплю еще одну доску, которая будет выглядеть так:

И чтобы закончить верхнюю часть там, где она встречается с потолком, я проведу еще одну доску снаружи, чтобы придать ей красивый законченный край:

Я обескуражен, что мы не смогли полностью завершить один из проектов в моем списке, но все же доволен тем, как он выглядит…

Я был на грани того, чтобы покрасить его в белый или серый цвет, но я думаю, что мне нравится натуральное дерево — по крайней мере, на данный момент.Мы увидим, когда плитка будет на месте, а счетчики запачканы.

Как вы думаете?

Когда я был на складе пиломатериалов, я взял пару 2х10, чтобы использовать их как плавающие полки:

Они будут установлены вдоль этой стены…

Используя эти кронштейны для полок из моего любимого магазина фурнитуры (помните те забавные кронштейны для полок для ванной?)

Это произойдет в ближайшем будущем (надеюсь), а пока я скрещиваю пальцы от сухой незамерзающей погоды, чтобы мы наконец могли покрасить внешний вид этого дома.Следующие пять недель будут непростыми. Но они тоже пролетят незаметно, и я с нетерпением жду всего, что готовит новый год…

Если задуматься, то 2016 год стал для меня годом изменений и роста как в личном, так и в профессиональном плане. Между влюбленностью, отделкой и продажей моего дома, переездом в город, путешествием и покупкой моей первой шлепки — это будет сложно превзойти. Но я чувствую, что 2017 год будет еще лучшим… 😉

Я так благодарен за ваш ободрение и поддержку в прошедшем году и надеюсь, что вы продолжите со мной этот путь до 2017 года.
