Привод для распашных ворот

Содержание

• Варианты открывания створок
• Особенности линейных приводов
• Особенности рычажных приводов
• Другие типы приводов
• На что обращать внимание при выборе автоматики
• Установка автоматики своими руками
• Заключительный этап установки привода

Распашные ворота являются наиболее популярными, так как их можно установить своими руками. При этом они имеют достаточно низкую стоимость, если сравнивать с другими типами конструкций. Чтобы использовать конструкцию было более удобно, стоит установить на створки автоматику. Перед приобретением таких устройств стоит узнать об их разновидностях. Установить электропривод для распашных ворот можно своими руками, не привлекая профессиональных работников.

Варианты открывания створок

Для распашных двустворчатых ворот можно установить любую автоматическую систему, но перед проведением работ следует определиться с типом открывания ворот:

1. Открытие происходит внутрь участка. Данная схема является более распространенной. При выборе такого варианта можно выбирать рычажные и линейные автоматические системы. Выбор определенного изделия зависит от типа столбов, на которых установлены створки. Если используются швеллеры или профилированные трубы, лучше выбрать линейные устройства в случае, когда конструкция закрепляется на бетонных или кирпичных опорах. Стоит отметить, что рычажные устройства имеют большую стоимость, поэтому их стоит устанавливать только при необходимости.
2. Открывание ворот наружу. Этот вариант выбирается в случае, когда на участке недостаточно места или в ситуации, когда монтаж привода, открывающего створки внутрь, произвести неудобно. Для открытия створок наружу можно устанавливать разные типы автоматики. Но следует помнить о том, что лучшим вариантом являются линейные приводы. Следует отметить, что если ворота являются узкими, стоит установить автоматику сверху створок.

Устанавливая распашные ворота с электроприводом, следует учитывать особенности участка и подъезда к нему.

Особенности линейных приводов

Приводы данного типа являются более распространенными. Они могут устанавливаться как внизу, так и вверху. В таких системах используется червячный редуктор. Такие устройства имеют множество преимуществ, к которым можно отнести небольшую стоимость. При этом их можно устанавливать даже на очень узких столбах.

Также стоит отметить такое преимущество, как замедление створки в конце открывания и закрывания. Это позволяет дольше сохранять двигатель и другие элементы системы в рабочем состоянии. Кроме этого, у подобных устройств имеется система аварийного открытия вручную. Вручную конструкция открывается в случае, когда к устройству не поступает электричество и оно перестает работать.

При помощи линейного привода для распашных ворот можно открывать створки как внутрь, так и наружу. Следует отметить, что при использовании линейных устройств они могут открываться только на 90 градусов.

Важно! Такие приводы подходят для конструкций, элементы которых имеют вес до 600 кг.

Стоит отметить, что при ширине проема более 3 метров следует устанавливать телескопические линейные устройства.

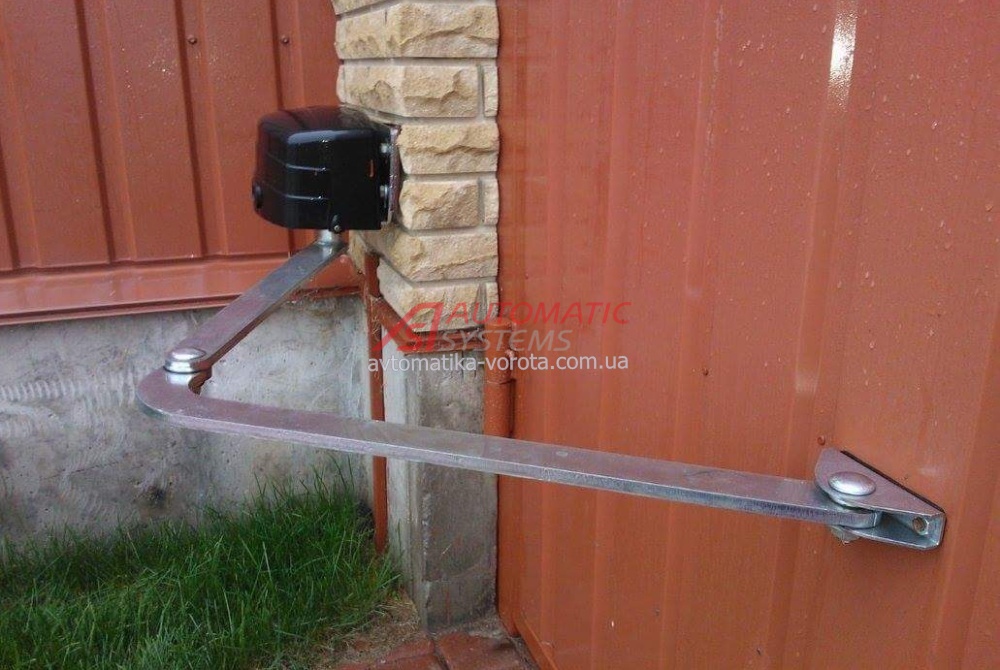

Особенности рычажных приводов

Рычажные механизмы являются менее распространенными и имеют более высокую стоимость. Основным плюсом таких устройств является плавный ход во время открытия створок. Такие изделия могут использоваться более длительный срок, чем линейные. При этом они могут открывать элементы конструкции на 120 градусов.

Описываемые механизмы могут устанавливаться на створки без привлечения профессионалов, поэтому их выбирают люди, которые привыкли работать своими руками. Рычажные приводы могут некоторое время работать даже при отсутствии электричества, так как имеют встроенные аккумуляторы. К недостаткам можно отнести невозможность установки на тонкие опоры.

Другие типы приводов

Кроме линейных и рычажных устройств, можно выделить следующие типы изделий:

1. Гидравлические механизмы. Они работают от помпы, которая создает давление. Гидравлические приводы отличаются большой мощностью и обычно используются на участках, где ворота открываются достаточно часто. Также они устанавливаются в случае, если створки имеют большие размеры и являются массивными. Стоит помнить, что в холодных регионах необходимо устанавливать обогреватели. Это нужно для того, чтобы масло не стекало через сальники.
2. Подземные механизмы. Такие устройства являются менее популярными и устанавливаются только в случае, если хочется скрыть устройство, чтобы сохранить красоту конструкции. Следует помнить, что такие механизмы имеют высокую стоимость, поэтому их устанавливает небольшое количество людей.

Чаще всего используются рычажные и линейные конструкции, которые являются достаточно надежными и имеют приемлемую стоимость.

На что обращать внимание при выборе автоматики

Выбор определенного устройства зависит от ширины створок, их массы и типа ворот. Во время покупки стоит обращать внимание на следующие характеристики:

1. Максимальный уровень нагрузок, который может выдержать определенное устройство. Чтобы не перегружать устройство, стоит выбирать ворота из профнастила.
2. Интенсивность использования автоматики. Если устройство планируется применять редко, стоит приобретать автоматику, рассчитанную на 50% эксплуатацию.
3. Время открывания створок.
4. Угол открывания.

Установка автоматики своими руками

Перед началом проведения работ по установке автоматической системы открывания ворот стоит проверить плавность хода ворот. Этот показатель достаточно важен, так как от этого зависит работоспособность конструкции. Если створки открываются с трудом, сначала стоит устранить причину данной проблемы и только после этого устанавливать механизм.

Также стоит проверить, хватает ли места для створок в открытом положении. Если на пути створок встречаются какие-либо препятствия, это создает большую нагрузку на автоматику, что приводит к появлению поломок.

Начинаются работы с приваривания к столбам специальных монтажных пластин. После этого ворота необходимо открыть на 90 градусов и приварить кронштейны. После этого можно начинать установку автоматики.

Сначала необходимо разблокировать механизм при помощи специального ключа. После этого нужно смазать все втулки и установить кронштейны для механизма. На следующем этапе стоит еще раз проверить плавность хода распашных ворот. Если все установлено правильно, автоматика обеспечит плавный ход без рывков. При появлении толчков во время движения стоит проверить, правильно ли установлены все элементы.

После этого происходит прикрепление блока управления двигателем к опоре. Подключать автоматику стоит согласно схеме, которая прилагается к устройству. После этого на двигатель надевается пластиковая крыша и прикручивается защитный кожух.

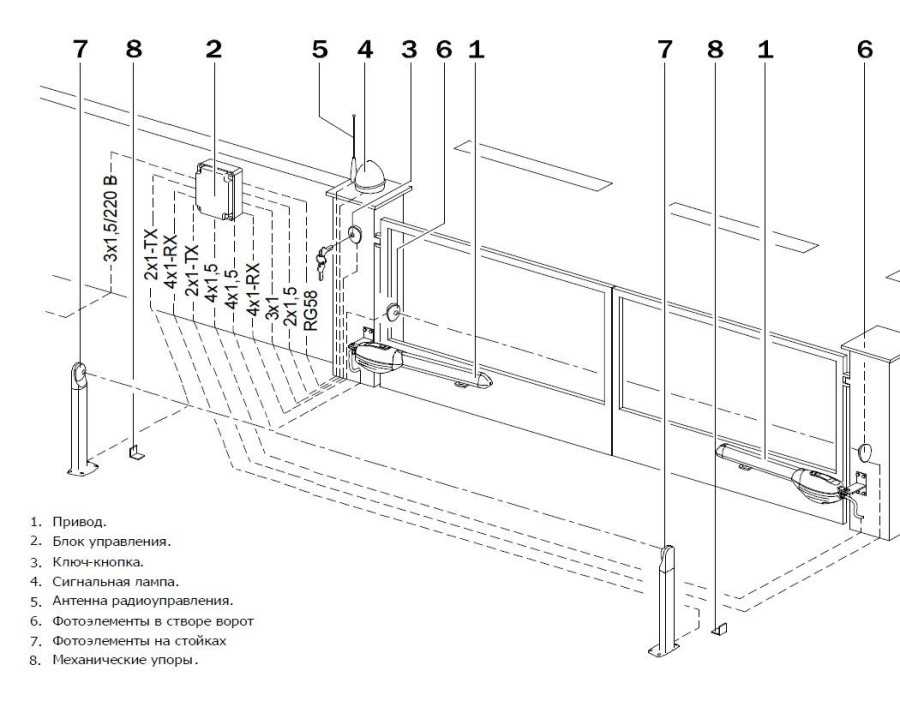

На следующем этапе происходит установка провода для автоматики. Создав привод для распашных ворот своими руками можно сэкономить значительное количество денег.

Заключительный этап установки привода

После монтажа необходимо проверить работоспособность механизма. Во время открывания створки должны двигаться в правильном направлении. Если они начинают двигаться в обратном направлении, это говорит о том, что во время установки привода были перепутаны провода.

Дополнительно можно установить фотоэлементы и ограничители хода ворот. Фотоэлементы останавливают конструкцию в случае, если в проеме появилось препятствие. Это позволяет защитить механизмы от перегрузок и сделать конструкцию более безопасной.

При желании можно сделать самодельный привод для распашных ворот. Для этого понадобится сварочный аппарат. Такие устройства создают владельцы участков, желающие сэкономить или люди, которые привыкли все делать своими руками. Если основательно подготовиться к проведению работ, весь процесс может показаться легким. Основной деталью, которая понадобится для создания привода, является механизм спутниковой антенны, который оснащен червячной передачей.

Устанавливая электропривод на распашные ворота, стоит проверить, правильно ли расположены створки и не имеется ли на их пути препятствие. Если на пути движения ворот будет препятствие, привод может сломаться из-за чрезмерной нагрузки. Именно поэтому многие устанавливают фотоэлементы, которые останавливают сворки во время закрытия, если между ними имеется посторонний предмет. Также это позволяет сделать конструкцию более безопасной, так как во время движения между створками могут оказаться дети или домашние животные.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

85 фото конструкций и особенностей их применения

Для установки привода не нужно иметь специального рода подготовку. Важно в этом деле придерживаться определенных правил, учитывать особенности рабочего процесса. Наиболее востребованной на сегодняшний день считается автоматика. Это полная автоматизация функциональной работы конструкции.

Во время процесса установки владельцы часто интересуются такой системой, а также тем, как установить электропривод для ворот своими руками.

Автоматика

Стоит рассмотреть все особенности автоматики. Благодаря устройству открываются, а также закрываются ворота. При этом нет надобности в дополнительных движениях, достаточно нажать на одну кнопку.

Все чаще используют приводы, ведь именно они обеспечивают комфортные и удобные условия для владельца.

Комплект привода для ворот можно купить, или же самостоятельным образом сделать. Последний вариант станет оптимальным вариантом для владельцев таких приборов:

• понадобится для изготовления конструкции автомобильный домкрат. К двум реечным домкратам присоединяется мотор с редуктором. Для эффективной защиты винта домкрата следует его приделать. Для большего срока службы изделия следует обрести гофру, затем натянуть ее на винт. Для того чтобы управлять приводом для распашных ворот, следует использовать кнопку сигнализации;
• прикрутите мотор;
• в качестве поворотного механизма будет выступать антенна;
• наиболее простым способом сделать данное изобретение является актуатор с якорным мотором. Недостаток состоит в не синхронной работе устройства. От данного недостатка достаточно сложно избавиться.

Среди недостатков самодельных изделий стоит отметить их короткий срок эксплуатации. Они в короткий срок ломаются, чаще всего не подвергаются ремонту.

Неприятности могут сопутствовать не только рабочий процесс, но и дальнейшее использование изделия.

Обратите внимание! Для продолжительного срока использования специалисты советуют покупать готовые приводы для откатных ворот, например. В этом случае их установку следует делать самостоятельно, что сэкономит вам денежные средства.

Советы

При соблюдении некоторых правил можно избежать множеств неприятностей. Пренебрежение стандартными советами могут привести к полному разрушению стены, например и множества других пагубных последствий.

Следует устанавливать, как видно на фото привода для ворот на боковую область стены. Причем конструкция должна выдерживать вес привода, а также ворот. При наличии штукатурки, от нее стоит избавиться. Затем приварите металлический уголок размером в 100 мм в ширину.

Избегайте перекосов, или других неровностей на каркасе. В дальнейшем даже значительная невнимательность может привести к негативному результату.

Во время монтажных работ вымеряйте высоту привода на рулонные ворота. Необходима его защита, поэтому можно использовать специальный коробок.

Для роль ставней стоит оставить место по 15 см для монтажных работ.

Автоматический электропривод может давать некоторые сбои. В частности это касается холодной поры года, зимы. Для избегания этого необходимо проложить нагревательный кабель. Чтобы защитить устройство от дождливой погоды необходимо установить дренаж, предназначенный для слива жидкости. Понадобится также козырек.

Самостоятельная установка

Во время рабочего процесса следуйте всем основным правилам. Подберите необходимое устройство, рассмотрите детально схемы электроприводов.

Для того чтобы установить откатные ворота необходимо следовать некоторой инструкции. Рассчитайте длину от внутренней части до петли. В том случае, если расстояние будет находиться в диапазоне 15 см, не более того, тогда это линейный тип. В ином случае – это рыжачный тип.

Выбор конструкции зависит в большей мере от высоты, диагоналей, ширины. Установка проходит на расстоянии от направляющего элемента. К верхней и нижней части прикрепляют ловитель. На середине столба находится замковый выключатель, внутри можно заметить фотоэлемент. Когда получен сигнал, конструкция срабатывает, ворота открываются.

Для того чтобы установить конструкцию на распашные ворота потребуется актуатор с якорным мотором. Поставьте его на расчетное место. В том случае, если вам не знакомы нюансы данного процесса, тогда приобретите готовый привод. Установку проведите самостоятельным образом.

В конце рабочего процесса необходимо проверить работу механизма. Включите несколько раз. Если ворота открываются легко, неполадок нет, тогда установка проведена правильно.

Выводы

Установка автоматики имеет массу положительных черт. Это комфортные условия использования, упрощение при выезде или въезде автомобиля. При всем этом не нужно выполнять дополнительные действия, все сделает автоматический режим.

Положительно также то, что все работы по установке можно легко провести самостоятельным образом, не используя помощь со стороны.

Подходите ответственно к выбору автоматических приводов. Лучше всего покупать такие изделия в специализированных магазинах.
