Гаражные подъемные ворота своими руками: инструкция, чертежи, видео

Защита от взломов, прочность, термоизоляция – всё это обеспечивают секционные гаражные ворота. Конструкция отличается от стандартных технологий ещё и удобством в эксплуатации. Установка готового комплекта многим придётся не по карману, поэтому оптимальным решением будет установить ворота в гараж самостоятельно.

Особенности механизма

Подъемные секционные ворота изготовить своими руками сможет каждый, так как технология не содержит ничего сложного. Полотно, представляющее собой соединенные петлями секции, фиксируется на раме, позволяющей ему находиться в горизонтальном и вертикальном положении.

С помощью подъёмных рычагов и роликов оно перемещаются по рельсам, представленным металлическими направляющими. В открытом состоянии конструкция находится на небольшом расстоянии от потолка, а её нижняя часть слегка выступает вперёд, образуя небольшой козырёк. Когда рама опускается, растягиваются пружины компенсации.

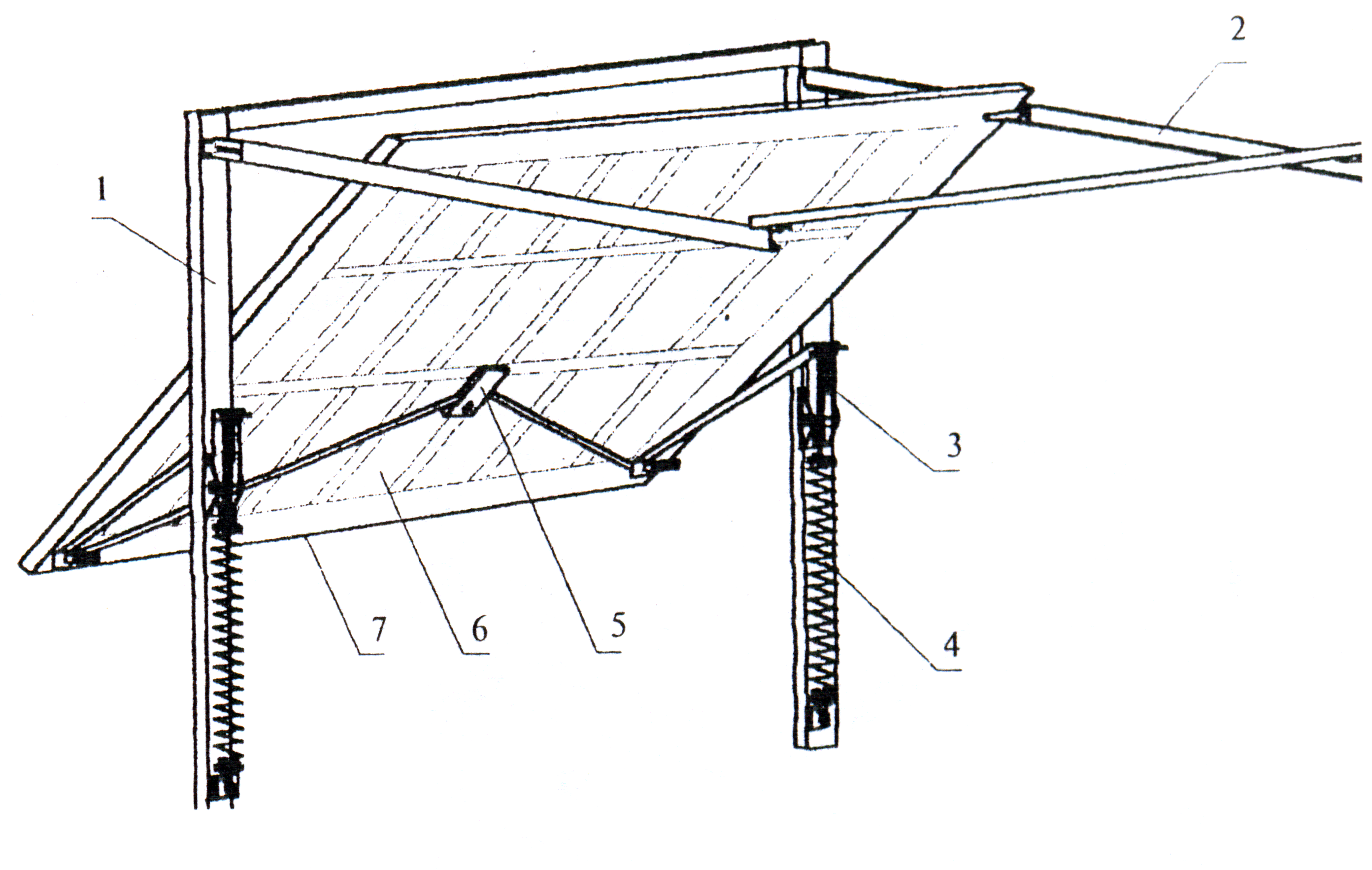

Рисунок 1.

Рисунок 2.

Есть два основных механизма:

  • на противовесе – положение рамы регулируется тросом, соединяющим её с противовесом;
  • шарнирный – самый распространённый тип, позволяющий раме свободно перемещаться вокруг оси.

Вне зависимости от выбранного механизма изготовить такие подъемные секционные гаражные ворота можно своими руками.

Важно! Рама – это основная часть конструкции, требующая отдельного внимания. Она должна состоять из прочного материала.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

ПреимуществаНедостатки
Прочность полотна защищает от проникновения воров.В горизонтальном состоянии уменьшает высоту потолка.
Особенность конструкции позволяет ей переносить разные климатические условия и избежать деформации.Откидные подъемные ворота подходят для установки в проемах только прямоугольной формы.
Механизм устанавливается как на двойные, так и на простые ворота.Риск образования щели в промежутке от рамы до полотна.
Утеплителем может служить даже пенопластЕсли утеплитель увеличит тяжесть секций, придется установить противовес.
Предусмотрена автоматизация системы для дистанционного управления, для облицовки подойдут любые материалы.Ремонт отдельных областей полотна невозможен.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Инструменты и материал

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

  • молоток;
  • болгарка;
  • отвёртка;
  • дрель;
  • свёрла;
  • строительный уровень;
  • сварочный аппарат;
  • маркер;
  • гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

  • полотно;
  • стальной прут;
  • швеллер;
  • электрический привод;
  • деревянные бруски для потолка и для коробки;
  • стальные штыри;
  • пружина;
  • уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

  1. Открыть ворота будет не так просто, потребуются усилия.
  2. Если трос порвется, противовес упадёт на пол.
  3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

Заменить старые гаражные ворота на подъемные своими руками – это просто и доступно. Для визуализации процесса представлено несколько последовательных видео:

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

Подъемные гаражные ворота своими руками

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Содержание

  • Особенности гаражных подъёмных ворот

    • Преимущества

    • Недостатки

    • Принцип движения створки (поворотный, откидной, складной механизмы)

  • Подготовка к устройству стандартных ворот для гаража

    • Чертёж с обозначенными размерами

    • Как правильно выбрать материалы

    • Необходимые инструменты

  • Как изготовить подъёмно-складную конструкцию ворот своими руками

  • Как утеплить гаражные ворота

  • Видео: как сделать самые простые самодельные подъёмные ворота

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

  • костяка из прочных элементов;
  • цельной створки, вставленной в раму;
  • узла возвратной пружины;
  • механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

  • компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
  • простотой сборки и монтажа;
  • автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
  • свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
  • бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

  • малая степень защищённости от проникновения злоумышленников;
  • неспособность удержать тепло;
  • запрет на частый подъём и опускание створки;
  • возможность установки только в проём в форме прямоугольника;
  • необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

  • 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
  • уголки толщиной 4 мм с параметрами 4х4 см;
  • швеллер 40х80 мм;
  • прут из стали, диаметр которого составляет 0,8 см;
  • 2 пружины, имеющие внутренний диаметр 3 см;
  • 2 подвижных кронштейна;
  • анкерные болты и саморезы;
  • ролики;
  • трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

  • углошлифовальная машина для разглаживания металла после сварки;
  • сварочный аппарат;
  • электрический лобзик, который пригодится для распила и обработки деревянного бруса;
  • дрель, чтобы проделывать в материалах отверстия;
  • шуруповёрт для оснащения полотна крепёжными элементами;
  • молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

  1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
  2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.

    Рама для полотна должна быть изготовлена строго по схеме

  3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.

    В процессе изготовления ворот рекомендуется тщательно проверять надёжность креплений

  4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
  5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
  6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
  7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.

    Оснащение механизмом перемещения створки — важный этап монтирования ворот

  8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
  9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

  • Автор: Ксения Зубкова
