технология устройства, схемы + руководство по монтажу

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

• Условия монтажа водяного пола
• Правила проектирования и сборки
  • Нюансы устройства теплого пола
  • Каких принципов укладки придерживаться?
  • Способы монтажа водяных контуров
• Грамотно выбираем материалы
  • №1 — подбираем оптимальный вариант труб
  • №2 — определяемся с утеплителем
  • №3 — покупаем комплектующие для коллектора
• Руководство по монтажу ТВП
  • Шаг #1 — устройство чернового пола
  • Шаг #2 — укладка теплоизолирующего слоя
  • Шаг #3 — разметка и размещение труб
  • Шаг #4 — монтаж армирующей сетки
  • Шаг #5 — тестирование системы
  • Шаг #6 — укладка цементной стяжки
• Ввод в эксплуатацию
• Выводы и полезное видео по теме

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

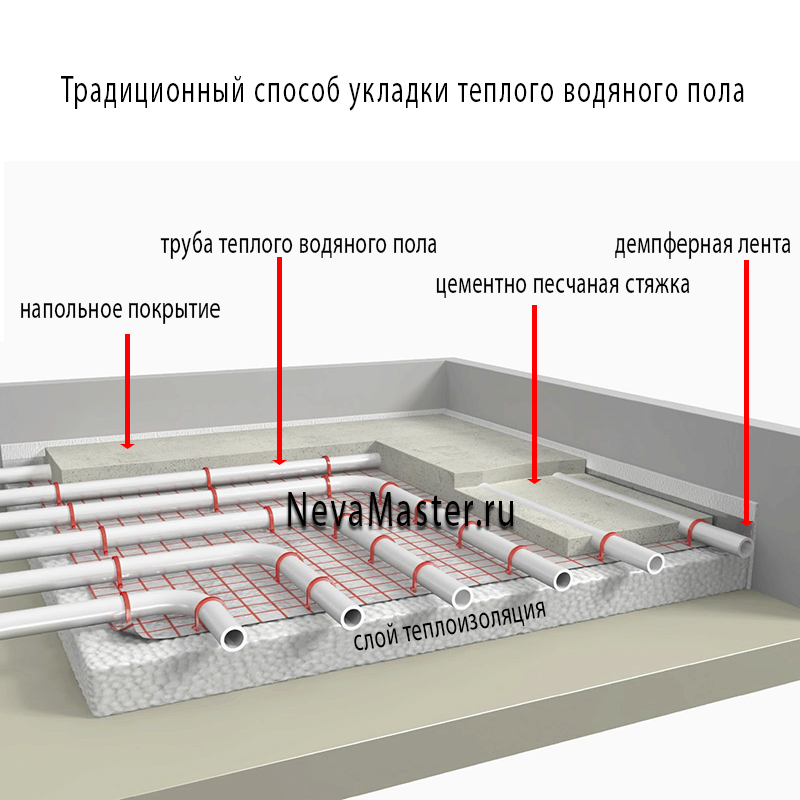

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

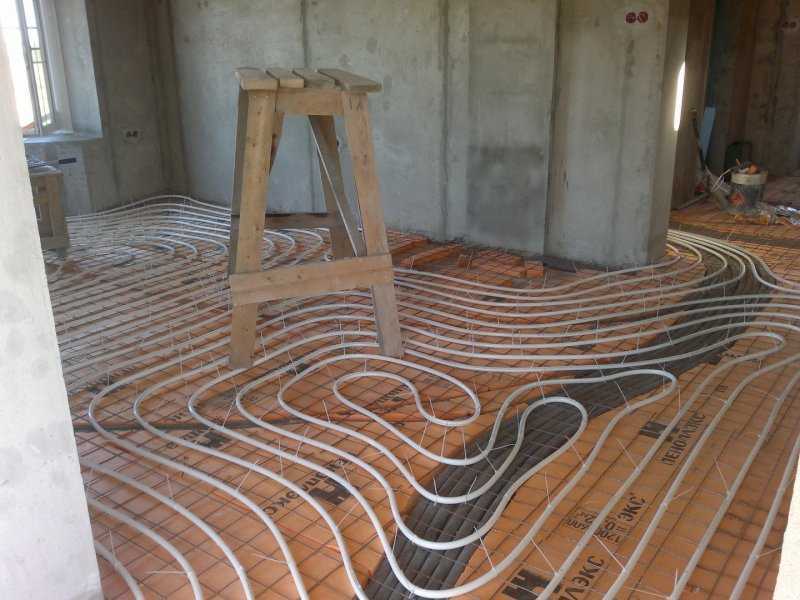

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» — самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола — . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

• сделать «черновую» стяжку из цементной заливки;
• вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
3. При необходимости вырезать фрагменты строительным ножом.
4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
2. Подключить к коллектору.
3. Аккуратно уложить трубу согласно разметке.
4. Закрепить контур гарпун-скобами.
5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Главная » Новости » Теплые полы водяные в частном доме своими руками. Плюсы и минусы

08. 12.2019 в 16:29

Новости

Содержание

1. Теплые полы водяные в частном доме своими руками. Плюсы и минусы
2. Электрический теплый пол в частном доме. Монтаж водяного теплого пола
3. Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео
   • Устройство водяного теплого пола
4. Теплый пол в частном доме по грунту. Какой «пирог» должен быть под тёплым полом
5. Видео как сделать тёплый пол своими руками.

Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Теплый пол водяной своими руками имеет хорошие и плохие стороны. До того, как сделать теплый пол в частном доме, нужно учесть их все.

В чем плюсы водяного отопления:

• Подобная система обеспечивает комфортные тепловые условия. Тепло поднимается снизу вверх. Это прогревает все помещение. Особенно это актуально в частных домах с высокими потолками.
• Когда ноги находятся в тепле, понижение температуры окружающего воздуха незаметно находящимся в помещении людям.
• Поскольку теплый пол от отопления – низкотемпературный обогреватель, он не сушит воздух.
• В роли обогревателя используется вода температурой гораздо ниже, чем нужно радиаторам. Применение такой системы для отопления в частном доме хорошо совмещается с конденсационными котлами или тепловыми насосами.
• Существует возможность отключения части контуров от системы.
• Нагретый бетон долго сохраняет температуру и в помещении поддерживается стабильный тепловой режим. Это хорошо работает при использовании твердотопливных котлов.
• Вся укладка водяного теплого пола спрятана в полу и не нарушает общую картину комнаты.

Все элементы пола входят в напольное покрытие

Однако существует и ряд недостатков, на которые следует обратить внимание, устраивая водяные теплые полы в частном доме:

• Требуется качественное выполнение всех этапов монтажа до того, как залить теплый пол. Исправление ошибок или неисправностей по окончании работы – дело материально затратное, а иногда и невозможное.
• Теплый водяной пол в квартире может быть сделан только с разрешения соответствующих органов правления.
• Медленная и незначительная регулировка теплого водяного пола. Используя отопительный котел, можно настроить теплый пол на небольшой диапазон, в квартире с центральным отоплением нельзя регулировать вовсе.
• Не всякие покрытия совмещаются с теплыми поломи. На них не рекомендуется устанавливать громоздкую мебель или стелить ковры.
• Толщина теплого пола около 10 см. Это необходимо учитывать при проектировке комнаты в целом.
• Утепление межэтажных перекрытий увеличивает нагрузку на балки.
• Установка циркуляционных насосов и терморегуляторов обязательна.
• Устройство таких полов довольно недешево.

Взвешивая все за и против, нельзя сказать, что сделать теплые полы, – это повысить комфорт за небольшую доплату. Хотя многие мастера могут сделать водяной теплый пол в доме своими руками. Выполняя ряд важных правил, можно добиться положительных результатов.

Электрический теплый пол в частном доме. Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора . Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты . Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование . На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
4. Монтаж труб . Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору . Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки . Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла.

При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

• Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
• Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
• Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
• Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
• Арматурная сетка или специальные модули для укладки труб;
• Трубы, уложенные в контур определенной формы;
• Бетонная стяжка толщиной не менее 5 см;
• Финишное декоративное покрытие.

Теплый пол в частном доме по грунту. Какой «пирог» должен быть под тёплым полом

Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:

• Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
• Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.
Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
• Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
• Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
• Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
• Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.

Видео как сделать тёплый пол своими руками.

Категории: Дом по грунту

Понравилось? Поделитесь с друзьями!

⇦ Газоблок или пеноблок, что лучше. Сравнение блоков

⇨ Фанера влагостойкая для пола. Влагостойкая фанера для пола

Водяной теплый пол своими руками в частном доме поэтапно. Устройство водяного теплого пола своими руками

Содержание

1. Водяной теплый пол своими руками в частном доме поэтапно. Устройство водяного теплого пола своими руками
2. Теплый пол в доме плюсы и минусы. Какие плюсы и минусы теплого пола: давайте разберемся
   • Достоинства теплого пола
3. Как подключить теплый пол к отоплению в частном доме. Схемы подключения водяного теплого пола к системе отопления — сравнение и выбор лучшей.
4. Как сделать теплый пол в деревянном доме. Устройство пола без стяжки
5. Технология теплого пола в доме. Сферы применения водяных теплых полов
6. Водяной теплый пол своими руками в частном деревянном доме. Особенности пола с подогревом в деревянном доме
7. Видео как сделать тёплый пол своими руками.

Водяной теплый пол своими руками в частном доме поэтапно. Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

1. Трубы . Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
2. Коллектор . Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
3. Циркуляционный насос . Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
4. Демпферная лента . Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
5. Крепежные элементы . Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Теплый пол в доме плюсы и минусы. Какие плюсы и минусы теплого пола: давайте разберемся

1.
2.
3.
Уют в доме зависит не только от интерьера, но и от температуры. В холодном помещении находиться не комфортно, к тому же это грозит простудными заболеваниями. Также зимой можно столкнуться с проблемой холодных полов – если в комнатах ее удается решить, положив на поверхность ковер, то по напольной поверхности в ванной и на кухне ходить не совсем приятно. Пригодится система пола с обогревом и в детской комнате. Казалось бы, лучше такой системы обогрева не может быть ничего. Но стоит учитывать, что имеет теплый пол плюсы и минусы. Как он выглядит, можно посмотреть на фото.

Достоинства теплого пола

Имеет такие теплый пол преимущества:

• комфортная температура поверхности пола;
• равномерный обогрев помещения;
• повышение температуры воздуха в комнате.

Нужно сразу сказать, что система пола с обогревом не может заменить обычное отопление. Традиционные батареи обеспечивают основной нагрев воздуха в помещении. Теплые полы могут использоваться лишь в качестве дополнительного обогрева комнаты. Это — минусы теплого водяного пола. Он обычно используется для прогрева именно пола – все же ходить по теплой поверхности гораздо комфортнее, чем по холодной. Но в то же время, благодаря этой системе, помещение будет обогреваться лучше, поскольку к традиционным батареям присоединяется и другой источник отопления. Вдобавок ко всему, тепло будет распределяться равномерно, так как комната станет нагреваться по всей площади.

особенности систем теплых полов

оптимальная температура поверхности пола – 25-28 градусов. при установке системы стоит учитывать, что наибольшая температура будет наблюдаться в самом начале водяного теплого пола – по мере продвижения по трубам, она будет падать. с электрическими полами такой проблемы не возникает.
Но имеют и электрические теплые полы плюсы и минусы. Прежде всего, обогреву могут мешать мебель и некоторые напольные покрытия. Также не рекомендуется делать электрический теплый пол под покрытия, подверженные возгоранию, например, паркет. В принципе, дерево выдержит нагрев до 30 градусов, но если основного отопления не будет, и по датчику температуры воздуха в помещении нужно будет достигнуть 20 градусов, не исключено, что этот материал загорится. Читайте также: » Как сделать теплый пол на кухне – монтаж электрического или водяного пола отопления «.

Что касается того, есть ли вред теплых полов, то температура их поверхности будет выше, чем воздуха. Но это не может способствовать возникновению простуды – напротив, больше шансов заболеть, передвигаясь по холодному покрытию. Установив систему теплого пола в ванной, кухне, детской комнате, можно не переживать о болезнях – как известно, простуды часто возникают при переохлаждении ног (прочитайте: » Теплый пол для ванной комнаты: правильное решение «).

Имеет теплый пол недостатки, среди которых, например, невозможность полного управления температурой. Это в основном относится к водяным системам. Уровень нагрева электрических полов можно настраивать, если, конечно, приобрести хороший датчик, качественно измеряющий температуру. Специалисты советуют устанавливать программируемые электронные приборы – с их помощью можно выставить желаемый уровень температуры воздуха или поверхности пола, а при достижении данного показателя система будет автоматически отключаться. Читайте также: » Как выбрать мобильный теплый пол под ковер – виды. характеристики, преимущества и недостатки «.
Плюсы и минусы теплого пола, подробно на

устройство теплого пола

нагревательный элемент укладывают на теплоизоляционный материал при устройстве теплых полов , сверху заливают стяжку и настилают напольное покрытие. насчет того, вредны ли теплые полы, то это утверждение абсолютно неверно.

Удельное тепловыделение – основной параметр системы теплого пола. Он колеблется в пределах 15-25 Вт/м. Для укладки пола нужно выбирать изоляционный материал, который сможет выдержать температуру выше 100 градусов. Иначе при эксплуатации системы могут возникнуть проблемы. Читайте также: » Какие бывают электрические полы с подогревом – виды, особенности, правила укладки «.

Что касается того, что теплые полы вредны для здоровья, то это абсолютно неверно – подогрев напольной поверхности может сказаться на здоровье только положительным образом. Но чтобы такая система прослужила долго, ее нужно правильно установить.

Как подключить теплый пол к отоплению в частном доме. Схемы подключения водяного теплого пола к системе отопления — сравнение и выбор лучшей.

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

• там где вы находитесь постоянно (зал, спальня, кухня) — это 26С

• в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Спецификация материалов и оборудования

Она включает в себя:

• наличие радиаторов отопления с нагревом до 70-80С

• отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

• простой монтаж

• доступная цена оборудования

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом. У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Как сделать теплый пол в деревянном доме. Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Источник: https://mebel-doma23. ru/novosti/teplyy-vodyanoy-pol-svoimi-rukami-v-chastnom-dome-ustroystvo-vodyanogo-teplogo-pola-svoimi

Технология теплого пола в доме. Сферы применения водяных теплых полов

Основным и самым важным недостатком теплых полов водяного типа является невозможность их использования в многоквартирных домах с централизованным отоплением. Конечно, всегда можно попытаться согласовать такую ситуацию с местными управляющими компаниями – но в подавляющем большинстве случаев итогом будет отказ.

Вся проблема заключается в возможностях и характеристиках централизованной отопительной системы. Она характеризуется высоким давлением и температурой – и эти показатели слишком велики для теплого пола. Любые ошибки, допущенные в процессе монтажа, могут привести к протеканию контура, в результате которого нижняя квартира будет залита горячим теплоносителем, а верхние квартиры попросту останутся без отопления. Поэтому, если уж есть необходимость обустройства теплого пола в квартире, то нужно выбирать электрические варианты (разумеется, при этом нужно учесть все возникающие нюансы).

В частных домах ситуация выглядит совершенно иначе. Здесь уже нет ограничений по применению, поэтому технология водяного теплого пола может раскрыться в полой мере. Благодаря рациональному распределению тепла в помещении (тепло по большей части остается на нижнем уровне) достигается значительная экономия. Помимо частных домов, теплые полы можно использовать и в других постройках – например, в гараже или мастерской.

Наиболее эффективными теплые полы оказываются в том случае, если напольное покрытие выполнено из плитки или ламината – эти материалы нагреваются и удерживают тепловую энергию. При использовании в качестве напольного покрытия ковролина эффективность обогрева помещения будет снижена из-за низкой теплопроводности данного материала.

Источник: https://doma-na-veka.ru/stati/teplye-poly-elektricheskie-v-chastnom-dome-svoimi-rukami-ustroystvo-vodyanogo-teplogo-pola

Водяной теплый пол своими руками в частном деревянном доме. Особенности пола с подогревом в деревянном доме

Устройство системы теплого пола в жилых помещениях – это процесс с рядом особенностей, которые необходимо учитывать до начала работ. Стоит отметить, что речь в статье идет про деревянные дома, но многие дома возведенные до 90-х годах прошлого века мало чем отличаются по конструкции перекрытия полов. Укладка всех слоев в них произведена поверх специальных балок (те же лаги). Читайте также: » Как сделать теплый пол по деревянным лагам своими руками «.

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

1. Комбинация из сухой и бетонной стяжки . Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
2. Жидкая стяжка поверх имеющихся перекрытий . Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
3. Свободный монтаж с вентиляционным зазором . Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
4. Применение отражающих пластин . Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Видео как сделать тёплый пол своими руками.

Эксперимент с лучистым теплом (с очень низким бюджетом)

Проект по восстановлению дома идет хорошо. Мы закончили все обрамление, а более высокие потолки и более открытая планировка намекают на уровень удивительности, который удивляет даже меня. Фото только сегодня утром:

Вот новая гостиная и кухня за углом сзади. Старая высота потолка была ниже этой стальной балки. За этими фанерными квадратами еще 2 гигантских оконных проема.

Хотя я разрушил и восстановил довольно много домов для других людей, это первый дом, который мне посчастливилось построить почти с нуля для своей семьи, поэтому я отношусь к этому как к научному эксперименту. Я хочу встроить в него аккуратные энергосберегающие функции, но они должны быть экономичными и, по возможности, собственными силами.

Любой старый богач может нанять лучшего архитектора и строителя бутиков, чтобы тот построил для него новейший супердом с платиновым сертификатом LEED, который будет хвастаться в журнале Dwell… по цене 1000 долларов за квадратный фут. Но при дешевой энергии, квалифицированной рабочей силе и дорогих материалах для дома требуется больше размышлений и экспериментов, чтобы одновременно экономить энергию И деньги. И один из таких экспериментальных проектов — построить собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы должны настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха — большая коробка в вашем подвале, которая продувает воздух (и пыль) через огромную сеть. из громоздких воздуховодов, чтобы он мог достигать всех частей вашего дома через вентиляционные отверстия в полу. Это работает, но не элегантно: они издают шум, тратят на удивление много внутреннего пространства с воздуховодами и канавками, и их сложно установить или обновить.

Когда несколько лет назад моя небольшая строительная компания строила несколько домов с нуля, архитектор настоятельно рекомендовал использовать водяное (лучистое) тепло вместо принудительного воздушного. «Это огромная разница, — сказал он, — когда это тихое тепло излучается на вас сквозь пол, а не просто обдувается горячим воздухом».

К сожалению, когда я получил расценки от некоторых сантехников на этот тип системы отопления, стоимость была астрономической: 35 000 долларов или больше, когда полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились на продажу с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной вентиляцией, я неохотно решил пропустить вариант роскоши. Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться очень редко.

Теперь картина изменилась. Я научился делать свою собственную сантехнику, и новые технологии подешевели, что делает лучистое тепло намного более доступным. После нескольких долгих ночей исследований и онлайн-обучающих видео я купил все необходимые детали, и мы собираемся установить эту присоску.

Что такое водяное лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и чувствовали тепло во всем теле, даже не касаясь стены? Как насчет того, чтобы почувствовать жар от раскаленного костра, даже сидя на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который напрямую нагревает вашу кожу. У жаркого костра в тихую горную ночь можно чувствовать себя совершенно согретым, даже когда температура воздуха вокруг минусовая.

Эта же концепция хорошо подходит для обогрева дома с помощью водяного лучистого тепла: теплая вода циркулирует по трубам  под вашим полом, в результате чего пол нагревается и излучает тепло на вас со всех сторон.

Нет воздуховодов и сдувания пыли, система работает бесшумно. И поскольку система нагревает вашу кожу одновременно с воздухом в вашем доме, вы чувствуете себя теплее при более низкой настройке температуры, что позволяет поддерживать прохладу в доме, экономя энергию. Но самое приятное может быть в том, что у вас постоянно теплые ноги , куда бы вы ни пошли в вашем доме.

Итак, как построить одну из этих систем? Короче говоря, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть труб под полом и насос для циркуляции воды по всем этим трубам:

Хотя концепция проста, мое резюме упускает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также мили тщательно спаянной меди от сантехника за 35 000 долларов. Я имею в виду, дерьмо, это кажется тебе простым проектом «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Вдобавок ко всему, водяное отопление само по себе является искусством и наукой, с такими вещами, как Δ Тл, галлонов в минуту, БТЕ/ч и вычислением R-значения. Если вы сможете пройти через все это, вы столкнетесь с котлами, которые начинаются с за 2000 долларов, сложным набором деталей, в которых никто, кроме экспертов, не разбирается (вы не получите совета в Home Depot по сборке одной из этих систем). ), и всевозможные другие препятствия.

Однако, покопавшись во всем этом щебне, я нашел несколько упрощений, которые значительно снижают стоимость и сложность лучистого тепла, чтобы сделать его совместимым с DIY проектом для среднего умелого усатика. Уловки, которые я применяю для своей системы:

1. Использование безопасных для питьевой воды компонентов позволяет создать систему с «открытым контуром», которая требует меньшего количества клапанов и позволяет использовать элемент 2:
2. Использование одного безбакового водонагревателя как для горячей воды, так и для отопления дома сокращает стоимость котла на 2000-4000 долларов. Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
3. Циркуляционный насос с одной переменной скоростью устраняет большую часть расчетов потерь и размера контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
4. Использование предварительно изготовленного коллектора от Rifeng позволяет легко управлять и регулировать несколько зон без необходимости возиться с трубкой после ее установки.
5. И, конечно же, все сделано из PEX, чтобы исключить стоимость, медленный монтаж и теплопотери котельной медных труб.

Отказ от ответственности:  Как и во всех моих экспериментах, да и во всем моем образе жизни, здесь есть кое-что недоказанное. Я использую себя в качестве подопытного кролика, и возможны пробы и ошибки, и даже риск. Наслаждайтесь и учитесь, но не ныряйте как новичок только для того, чтобы слепо следовать за мной (еще одним новичком)!

Подводя итог, можно сказать, что система, к которой я пришел, относительно проста, и я изобразил ее для вас на этом рисунке:

Предлагаемая мной система лучистого отопления (щелкните, чтобы увеличить)

Пока что работа продолжается. Я уже запустил это системным разработчиком и получил его одобрение, а также выполнил часть установки, так что я уверен, что мы сможем заставить это работать. Но наверняка есть улучшения.

Самое замечательное в этом блоге то, что прямо сейчас его читают многие люди (включая профессиональных сантехников), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, мы будем очень признательны, и я буду обновлять статью по мере поступления новой информации. Я также опубликую второй пост, когда все будет готово, чтобы показать несколько незавершенных шагов и готовые фотографии.

На данный момент исправления считывателя:

• Добавьте расширительный бак  перед насосом, а не после него, как показано сейчас
• Следите за ростом бактерий Legionella в такой разомкнутой системе. В то время как редкие, бактерии опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и вы держите воду ниже 120F.
  Решение: убедитесь, что мое безбаковое устройство прогрето (легионелла умирает при температуре выше 122F, поэтому, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, сливайте или промывайте контуры отопления в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
• ИЛИ, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы вода системы отопления никогда не соприкасалась с горячей водопроводной водой. Для этого требуется кислородный барьер PEX и воздухоотделитель. Вы также можете приобрести проточные водонагреватели с двумя независимыми контурами: один на отопление, другой на питьевую воду.
• Добавьте обратный клапан на возвратную линию 3/4″, чтобы холодная вода не могла просачиваться обратно в коллектор вместо того, чтобы попасть в рим (думаю, это может произойти, когда насос выключен)
• На самом деле, добавьте обратный клапан на через каждые циклов, просто чтобы убедиться, что нет неожиданностей с потоком и вода движется в нужном вам направлении. В противном случае через петли может неожиданно пройти холодная вода.
• Многие безрезервуарные обогреватели (в том числе Rheem, который я рекомендовал выше) не имеют гарантии на использование в системах отопления. Это нормально для меня, так как я считаю, что гарантии в любом случае бесполезны. Но приятно отметить.
• Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта топленияhelp.com. Пока тред почти убедил меня в том, что я идиот, дело в том, что где-то в инете формируется похожее обсуждение по поводу каждая статья, которая когда-либо появлялась в этом блоге . Многие сантехники целыми днями проклинают этот сайт только потому, что я рекомендую, например, сделать некоторые из ваших собственных сантехнических работ с помощью PEX. Проблема в том, что мои коллеги-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжаться, но я обязательно проведу несколько тестов с моим другом, который работает в городской лаборатории очистки/анализа питьевой воды.

Что насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, у нас почти каждый день яркое солнце, но гораздо более прохладные ночи из-за того, что мы находимся на высоте 5000 футов над уровнем моря. Таким образом, в доме много окон, выходящих на юг, чтобы улавливать тепло, и больше тепловой массы, чтобы сгладить дневные и ночные перепады температуры.

Летом картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие навесы, которые я построил на доме, затеняют окна от остальной его части). Вы держите окна закрытыми в течение 90F дней, а салон остается прохладным. Летними ночами температура опускается ниже 60F, поэтому вы запускаете большой вентилятор, выдувающий дневную жару, чтобы все охладить и начать цикл заново.

Я считаю, что эта стратегия (наряду с тем, чтобы не быть Гигантским A/C Wussy) позволяет нам жить счастливо, не включая наш A/C в Колорадо. Но всегда есть резервная копия: в большинстве современных домов без воздуховодов для охлаждения используется мини-сплит-система кондиционирования без воздуховодов. Они могут быть более эффективными, чем центральные системы кондиционирования, потому что вы охлаждаете только те помещения, в которых накапливается тепло. Я добавлю такую ​​систему, если это необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки, вот моя корзина для покупок от PexSupply, моего любимого поставщика сантехники. В моей корзине есть несколько дополнительных вещей для строительства ванных комнат, но в целом это полная система для дома площадью 1500 квадратных футов: около 1100 долларов, с бесплатной доставкой и без налога с продаж. Добавьте водонагреватель, и вы получите полную систему отопления и горячего водоснабжения, которая стоит меньше, чем одна малоэффективная печь.



Повышение эффективности этой системы:  Я также купил две коробки алюминиевых теплоотражающих пластин на Amazon, которые должны немного улучшить теплопередачу и эффективность. Стоимость составляла 2,45 доллара за 4-футовую пластину (245 долларов за каждую коробку из 100 штук). Обновление

: после создания системы с ними я чувствую, что это было очень полезно, поскольку это делает установку быстрее и чище, а улучшение теплопередачи является стоящей целью с деревянными полами — хотя они работают хорошо, вам нужно столько тепла, сколько вы можете получить.



Обновление: год спустя

Теперь эта система запущена и работает, и вы можете прочитать результаты в статье об обновлении здесь:

Эксперимент с лучистым теплом — сработало ли это?



Предыдущая запись: Интервью с Джульеттой Шор, автором Plenitude Следующее сообщение: Практический пример читателя: переход на запад для досрочного выхода на пенсию

Схемы и видео о том, как использовать нагреватель резервуарного типа для обогрева помещений

Обновлено 12 августа 2021 г.

Автор: Стив Максвелл

Нажмите ниже, чтобы посмотреть видеообзор двух способов подключения бакового водонагревателя к системе напольного отопления или радиаторам.

ЧТО ВЫ ПОЛУЧИТЕ В ЭТОМ БЛОГЕ:

1. Объяснение того, почему баковые водонагреватели отлично подходят для обогрева дома или малого бизнеса.
2. Доступные для загрузки схематические чертежи двух способов подключения бакового нагревателя к системе водяного отопления помещений.
3. Видеообзор по использованию бака для нагрева горячей воды в домах.

Водонагреватель резервуарного типа рядом с сердцем водяной (горячей воды) системы отопления.

Водяное отопление становится все более и более популярным, поскольку оно удобно, тихо, стабильно и не поднимает в воздух пыль.  И напольное отопление, и водяные радиаторы иногда называют системами «водяного отопления», и оба этих варианта позволяют людям чувствовать себя теплее при более низких температурах в помещении, чем системы с принудительной подачей воздуха. Вот некоторые из причин, по которым гидроника становится все более популярной. Чего вы, возможно, не понимаете, так это того, как правильный тип обогревателей на пропане и природном газе может быть идеальным источником тепла для любой системы отопления с горячей водой. Простота, универсальность, экономия средств и надежность являются преимуществами, но сначала вам нужно избавиться от некоторых необоснованных предубеждений. Я ничего не имею против котлов, но вы должны знать все варианты, прежде чем принять решение.

Традиционно системы водяного отопления работают от какого-либо котла, и многие подрядчики по отоплению скажут вам, что баковые нагреватели не подходят для отопления помещений. «Единственный выход — бойлер», — уверенно говорят они. Единственная проблема с этим мнением в том, что оно ошибочно. Это ошибочное мнение исходит из предыдущих попыток использования водонагревателей малой мощности для обогрева помещений в прошлом. Дело в том, что нет ничего плохого в том, чтобы иметь резервуар с горячей водой для обогрева помещения. Вопрос сводится к тому, подходит ли конкретный нагреватель резервуарного типа для работы. Выбирая системы отопления, имейте в виду, что некоторые нагреватели резервуарного типа прекрасно подходят для обогрева помещений. На самом деле, они созданы именно для этого и являются идеальным вариантом по нескольким техническим причинам. Когда вы ищете подрядчика по отоплению для работы над вашими проектами, вам нужно знать, как разумно говорить о ситуации, если вы хотите воспользоваться преимуществами нагревателя бакового типа или любого другого типа.

Рой Коэн, владелец компании Cold Hot Air, подрядчика по ОВКВ в Израиле, отвечает: «Это отличная идея — найти подходящий тип отопления, который подходит для вашего дома. Проведя собственное исследование, вы обнаружите, что то, что может работать для одного, может не работать для вашей среды. Не говоря уже о том, что вы также можете сэкономить деньги!»

Водяное отопление: преимущества обогрева помещений с использованием бака

Водонагреватели с баком не просто достаточно хороши для обогрева помещений, они на самом деле обеспечивают четыре уникальных преимущества, с которыми не может сравниться большинство котлов.

Гидравлическое отопление Преимущество №1: Идеальная температура воды

Бойлеры часто рассчитаны на подачу воды при температуре 180ºF для правильной работы. Это слишком жарко для напольного отопления и приводит к менее чем безопасной температуре радиатора, если вы также не установите смесительный клапан для снижения температуры воды на выходе. Но зачем перегревать воду и нести ненужные потери энергии только для того, чтобы охладить ее перед использованием? Напротив, водонагреватели бакового типа вполне могут принимать воду любой температуры и выдавать температуру от 120ºF до 140ºF без необходимости в смесительном клапане. Этот температурный диапазон идеально подходит для водяного отопления помещений.

Водонагреватели, которые подходят для отопления помещений, выглядят так же, как обычные водонагреватели бакового типа, но они спроектированы так, чтобы справляться с большими, устойчивыми потребностями в тепле.

Гидравлическое отопление Преимущество № 2: Круглогодичная полезность

Водонагреватель бакового типа может работать как обогреватель зимой, а также обеспечивать горячее водоснабжение круглый год без дополнительного оборудования. Некоторые котлы тоже могут это делать, но не так просто и не требуют обслуживания, как нагреватели бакового типа.

Водяное отопление Преимущество № 3: Простота

Техническое обслуживание бакового нагревателя достаточно просто, и большинство домовладельцев могут сделать это самостоятельно, если у них есть простая установка без теплообменника. Просто подсоедините шланг к выпускному отверстию на дне резервуара, а затем открывайте клапан, чтобы смыть осадок из резервуара один раз в год. Если система, которую вы устанавливаете, включает в себя плоский теплообменник для обогрева помещений, то все, что нужно сделать, это ежегодно промывать уксусом.

Водяное отопление Преимущество №4: Совместимость с альтернативными источниками энергии

Водонагреватели бакового типа автоматически и легко совместимы с альтернативными технологиями получения тепла, такими как солнечные коллекторы или открытый дровяной котел. Какой бы альтернативный источник энергии ни имел (или планирует иметь) ваш клиент, он может предварительно нагревать воду перед подачей в резервуар, экономя при этом природный газ или пропан. С котлами этого не сделаешь.

Водяное отопление: правильный выбор бакового водонагревателя

Существует несколько различных способов сконфигурировать нагреватель с резервуаром для природного газа или пропана как часть водяной системы отопления, но наиболее целесообразным является подход двойного назначения как для отопления помещений, так и для горячего водоснабжения. Главное понимать, что нельзя просто так смешивать воду из этих двух систем и останавливаться на этом. Один из вариантов — полностью отделить горячую воду для бытовых нужд от воды, являющейся частью системы отопления, с помощью теплообменника. Идея здесь состоит в том, чтобы предотвратить загрязнение бытовой воды застоявшейся водой, которая не циркулирует в системе отопления в межсезонье. Дополнительным бонусом теплообменника является лучшая производительность системы отопления. Бытовое водоснабжение обычно работает под давлением от 40 до 65 фунтов на квадратный дюйм, что выше идеального для водяного отопления и циркуляционных насосов. Вот почему лучшие конструкции систем включают теплообменник для передачи тепла от горячей воды для бытовых нужд к воде для отопления помещений без смешивания двух видов воды. Пластинчатые теплообменники лучше всего подходят для этого применения, хотя их необходимо очищать от накипи каждые 6 месяцев или 2 года, пропуская уксус через теплообменник с помощью перекачивающего насоса. Это то же самое обслуживание, которое требуется для любого безбакового водонагревателя.

Другой альтернативой является отказ от теплообменника и установка таймера и переключателя, который автоматически включает циркуляционный насос на стороне обогрева помещения . Благодаря циркуляции воды по системе отопления у нее никогда не будет шанса стать несвежей. Не во всех юрисдикциях разрешен такой подход, и это означает, что ваш циркуляционный насос работает при давлении выше идеального. Но для небольших систем подход без обменников имеет смысл там, где это допустимо.

Нажмите на изображения ниже, чтобы загрузить подробные принципиальные схемы подключения водонагревателя бакового типа к гидравлическим системам отопления. Одна схема предназначена для простой системы, а другая — для более сложного варианта теплообменника.

Нажмите, чтобы загрузить схему для установки простой системы отопления помещений в виде бака

Независимо от вашей ситуации и планов, вам необходимо начать с выбора водонагревателя, который достаточно велик, чтобы справиться с максимальной нагрузкой как по обогреву помещения, так и по горячему водоснабжению. Современные модулирующие нагреватели делают это решение менее критичным, чем раньше.

Нажмите, чтобы загрузить схему установки системы отопления помещений с теплообменником

Модуляция — это способность нагревателя автоматически увеличивать или уменьшать тепловую мощность в зависимости от требуемой нагрузки.   Это означает, что ваш клиент получает такую ​​же эффективность, если ему нужно немного тепла или все, что может дать обогреватель. Эксплуатация водонагревателя на более низких скоростях также означает меньшую тепловую нагрузку на бак и увеличивает срок службы водонагревателя. Напротив, немодулирующие нагреватели старого образца работали либо на полную мощность, либо не работали вообще, тратя энергию впустую, когда требуется мало тепла. Модулирующие нагреватели в диапазоне от 100 000 до 150 000 британских тепловых единиц в час идеально подходят для отопления всего дома и производства горячей воды для бытовых нужд в большинстве ситуаций в Канаде. Лучшие могут похвастаться проверенной эффективностью более 90%.

Я использовал подход с теплообменником для водонагревателя Polaris мощностью 150 000 британских тепловых единиц в час, который я установил. Это североамериканская компания A. O. Smith. Это модулирующий блок с КПД 95%, двумя комплектами горячих и холодных выходов, а также вытяжной и приточной системой, для которой требуется всего одно отверстие в стене дома. Использовать эту модель для отопления помещений и горячего водоснабжения очень просто. Он также предназначен для тяжелых условий эксплуатации и легко доступен по всей Канаде..

Водяное отопление: советы по компоновке и установке

При планировании установки помните о следующих советах для обеспечения наиболее надежной работы:

Совет №1: Установите циркуляционные насосы в самой нижней части системы. Это сводит к минимуму вероятность того, что захваченный воздух прекратит работу насоса.

Циркуляционный насос перекачивает горячую воду через водяную систему отопления. Все системы водяного отопления имеют насосы.

Совет № 2: Устанавливайте циркуляционные насосы так, чтобы двигатель располагался горизонтально. Циркуляционные насосы предназначены для такой работы и прослужат дольше, чем если бы двигатель был установлен вертикально.

Совет №3: Установите промывочные клапаны, если вы используете отдельный теплообменник. Вопрос не в том, «нуждается ли» такой теплообменник в очистке от накипи, а в том, «когда». Несмотря на то, что большая часть грязи будет скапливаться на внутренней стороне теплообменника, установите промывочные клапаны на нагревательной стороне теплообменника на тот случай, если когда-нибудь потребуется промывка.

Этот интеллектуальный циркуляционный насос потребляет меньше электроэнергии, чем обычные модели, и автоматически адаптируется к изменяющимся условиям расхода и потребности в тепле.

Совет № 4: Выбирайте «умные» циркуляционные насосы. Они автоматически контролируют потребление тока и расход воды и потребляют примерно на 75 % меньше энергии, чем стандартные циркуляционные насосы. Умные насосы также оснащены светодиодным экраном, чтобы вы могли контролировать скорость потока и потребляемый ток.

Чем проще, тем лучше, а возможность многократного использования одного устройства — это всегда хорошо. Это преимущества бакового водонагревателя как части системы отопления помещений. Только не позволяйте никому говорить вам, что водонагреватели не справляются со своей задачей.

Почему лучистое тепло может иметь смысл в вашем новом доме мечты

Система обогрева полов и стен – удобная альтернатива отоплению дома



Разве не удивительно, что некоторые из чудес 21 ^st века можно проследить до древних цивилизаций?

Возьми теплый пол. Становясь все более популярной тенденцией в современном строительстве, эта технология существует уже несколько столетий. От раскопанных дымоходов древней Кореи и Китая до гипокаустов древних греков и римлян и гибридной технологии Фрэнка Ллойда Райта для его домов в прериях — эта концепция претерпела глобальную эволюцию, которая делает ее актуальной в современных домах.

В Древнем Риме показаны полы, поднятые на столбы, где тепло могло циркулировать внизу и излучаться через слои плитки и камня. Римляне, которым приписывают разработку первой в Европе технологии обогрева пола, использовали эту систему для бань и частных домов. В то время как к 20 веку дом Бахмана Уилсона Фрэнка Ллойда Райта, первоначально построенный в 1954 году вдоль реки Миллстоун в Миллстоуне, штат Нью-Джерси, был оснащен экологически чистыми строительными компонентами, такими как пассивное солнечное тепло за счет обильного использования естественного лучистое тепло.



Что такое лучистое отопление?

Альтернатива традиционному воздушному и водяному плинтусному отоплению, лучистое отопление подает тепло непосредственно к полу или к панелям в стене или потолке дома от труб горячего водоснабжения или электрических проводов под полом – напрямую на людей и предметы в помещении с помощью инфракрасного излучения. Как только объекты поглощают тепло, они излучают его другим в комнате — эффективный способ передачи тепла. Некоторыми источниками излучения в доме являются камин, дровяная печь, переносные обогреватели и радиаторы, подключенные к центральному котлу.

Вот как выглядит встраиваемая в стену излучающая тепловая панель, установленная в строящемся доме (любезно предоставлено Energy.gov).



Типы лучистого теплого пола

Существует три категории систем лучистого теплого пола: водяные или водяные, электрические и воздушные.

1. Водяной обогрев

Этот вариант является наиболее универсальным, экономичным, энергоэффективным и лучшим для холодного климата. Он использует нагретую воду для передачи тепла в жилые помещения. Гидравлические системы могут работать на электричестве, природном газе, нефти, пропане, дереве или солнечной энергии. Блок центрального отопления может использоваться как для нагрева воды, так и для обогрева помещений, чтобы снизить общие затраты.

Из-за большого разнообразия источников энергии в гидравлических системах могут использоваться:

• Центральные котлы , перекачивающие нагретую воду по сети труб, которые могут работать на природном газе, пропане, нефти или биомассе

• Электрические тепловые насосы являются лучшей альтернативой электрическим котлам сопротивления, поскольку они могут соответствовать выходной мощности эквивалентного нагревателя сопротивления с частью потребляемой энергии; и могут конкурировать с газовыми котлами из-за их превосходной эффективности.

• Нагрев воды с помощью солнечных коллекторов , которые дают наилучшие результаты, когда гидравлические трубопроводы встроены в бетонную плиту, поскольку они позволяют сохранять тепловую солнечную энергию для обогрева в ночное время. Можно добавить котел или тепловой насос, если доступной солнечной радиации недостаточно для покрытия отопительной нагрузки.



2. Электрообогрев

Эта система обеспечивает тепло с помощью электрических проводов или катушек, проложенных непосредственно под полом. Изготовленные из металлов с высоким сопротивлением электричеству, эти электрические катушки покрыты полимером, который хорошо проводит тепло. Когда тепло проходит по проводам, они нагревают пол, стену или потолок, в зависимости от того, где они установлены. Лучший выбор для этого варианта – толстый бетонный пол, который будет долго сохранять тепло; деревянные полы или полы с ковровым покрытием требуют больше электроэнергии для выработки тепла и его быстрой потери.

Полимерный нагревательный элемент для пола может быть установлен непосредственно под напольным покрытием, что делает установку быстрее и проще, чем другие системы напольного отопления (любезно предоставлено Pal N Paul Inc.).



Добавьте тепла кухне, «зонируя» ее для электрического теплого пола. Этот прекрасный уголок для завтрака в просторной кухне двухэтажного дома с 4 спальнями и 3,5 ванными комнатами с элементами ремесленного искусства — идеальное место для этой концепции (план № 161-1067).



Несмотря на то, что электрические системы лучистого отопления просты и относительно недороги в установке, они связаны с высокими эксплуатационными расходами из-за постоянно растущей цены на электроэнергию. Они могут быть рентабельными, если отопление используется всего несколько месяцев в году. Из-за этого электрические системы лучистого отопления доступны по цене, если они используются на небольших площадях или участках дома.

Встаньте с теплой кровати в этом роскошном главном люксе (вверху) двухэтажного современного дома с 4 спальнями и 3,5 ванными комнатами… и войдите прямо в главную ванную комнату (внизу), которую можно установить электрический теплый пол для максимального комфорта, обслуживания и доступности (план № 161-1085).



3. Полы с воздушным подогревом

Наименее эффективная из всех лучистых систем, полы с воздушным подогревом редко устанавливаются в жилых помещениях. Их можно комбинировать с солнечными системами нагрева воздуха, но есть очевидные проблемы. Прежде всего, это неэффективность обогрева дома обычной печью путем прокачки воздуха через полы ночью и использования солнечного тепла днем.



Преимущества/преимущества лучистого тепла

Только на мгновение подумайте об лучистом тепле и комфорте и тепле, которые оно может дать вашему дому и семье. Вы можете попрощаться с шумными вентиляторами, которые включаются и выключаются, с бесчисленными настройками термостата и нагромождением слоев одеял.

1.  Энергоэффективность и экономичность

Системы лучистого отопления могут снизить затраты на электроэнергию и обеспечить исключительный комфорт. В отличие от традиционных радиаторов, которые излучают неравномерную температуру в жилых помещениях, лучистое тепло генерируется из-под пола и – поскольку горячий воздух поднимается – до самого потолка и по всему помещению, обеспечивая нужную температуру с помощью регулировки стены. термостат. Из-за улучшенного восприятия тепла и уровня комфорта вы можете немного уменьшить температуру термостата. Лучистое тепло может обеспечить домовладельцам экономию в среднем до 15 процентов на счетах за отопление.

2. Простота эксплуатации и обслуживания

После установки системы вы можете убедиться, что отопление работает эффективно, используя автоматический термостат, который работает со смартфоном, или программируемый термостат, который позволяет вам планировать, когда вы хотите, чтобы тепло включалось и выключалось.

Вот различные варианты термостатов для обогрева пола, которые обеспечивают бесперебойную работу систем (любезно предоставлено Warmup).



3. Универсальность

Излучаемое тепло позволяет спроектировать дом вашей мечты в соответствии с вашими требованиями и выбрать напольное покрытие, соответствующее вашему стилю жизни. Система работает со всеми напольными покрытиями, такими как дерево, ламинат, плитка, бетон, ковер и т.д. или горячие поверхности. А поскольку тепло излучается от пола, в жилых помещениях происходит равномерное распределение тепла. Это переводит в более удобные комнаты во всем доме.

5. Чистое и лучшее качество воздуха в помещении

В отличие от принудительного воздушного отопления и его склонности к циркуляции пыли, аллергенов, запахов и микробов, лучистое тепло приводит к медленной и щадящей циркуляции воздуха, что предотвращает попадание аллергенов в воздух долгое время. Улучшение качества воздуха в помещении является важным фактором для детей и взрослых, страдающих аллергией, астмой и другими состояниями, которые могут усугубляться загрязнением воздуха в помещении.

6. Тихо и незаметно

Что может быть прекраснее системы, которая просто сохраняет тепло и комфорт без шума лязга труб? Лучистое тепло полностью скрыто под полом, стены и комнаты не загромождены радиаторами, вентиляционными отверстиями и плинтусами.

7. Больше пространства и свободы дизайна

Отсутствие настенных радиаторов означает меньше ограничений по расстановке мебели, а также дополнительное пространство в жилых помещениях — и чистые стены, которые можно украсить простыми декоративными акцентами или более изысканными штрихами.

8.  Простота локализации или зонирования

Системы лучистого отопления обеспечивают потенциал для большей экономии энергии, поскольку они предназначены для зонирования помещений. У домовладельцев есть возможность группировать комнаты вместе и создавать свою собственную зону. При зонировании в разных комнатах может быть разная температура в разное время, что экономит электроэнергию и обеспечивает максимальный комфорт для всех членов семьи.

Эта большая комната – гостиная, кухня, столовая и уголок для завтрака – в доме в стиле ремесленника с 4 спальнями и 3,5 ванными комнатами может быть создана как одна зона обогрева в роскошном доме (план № 161-1067).



Недостатки лучистого теплого пола

Несмотря на очевидные преимущества лучистого теплого пола, следует учитывать и ряд недостатков.

1.  Высокая стоимость установки

Эксперты оценивают стоимость от 10 до 20 долларов за квадратный фут — в зависимости от типа выбранного вами лучистого напольного отопления, а также расположения и планировки дома. Попробуйте добавить от 200 до 250 долларов за квалифицированного электрика, который подключит вашу электрическую систему к источнику питания. Исходя из этого диапазона, общая стоимость отопления дома площадью 1500 квадратных футов может обойтись домовладельцу от 15 000 до 30 000 долларов. Имейте в виду, что гидравлические системы могут стоить в два-три раза дороже, чем электрические. Стоит также отметить, что в долгосрочной перспективе системы лучистого теплого пола могут окупить себя из-за более низких счетов за коммунальные услуги.

2. Время укладки

Если вы выбираете электрические системы, учитывайте время нанесения самовыравнивающейся смеси и дайте ей высохнуть перед укладкой напольного покрытия. Хорошей оценкой является один-два дня. На изготовление гидравлических систем обычно уходит около недели.

3. Долгий нагрев

Несмотря на то, что системе лучистого пола может потребоваться немного больше времени для обогрева помещения, современные технологии дают положительный эффект. Интеллектуальный термостат можно запрограммировать на предварительный обогрев помещений при самых низких тарифах на электроэнергию.

4. Сложность ремонта

Поскольку большая часть проводки и трубопроводов проложена под полом или в стенах, ремонтные работы могут быть дорогими и неудобными.



Подходит ли вам лучистое тепло?

Хотя не все популярные тенденции имеют смысл для всех, есть что сказать о преимуществах лучистого тепла. Да, его установка дороже, особенно в старых домах, но если вы хотите и можете взять на себя существенные первоначальные затраты и продолжительность установки, излучающее тепло может быть вариантом, заслуживающим внимания. Напомните себе о потенциальной экономии энергии, а также о гибкости создания «зон» в доме — вместо того, чтобы делать теплый пол во всем доме.



Забудьте о холодных полах и колебаниях температуры в вашем доме. . . и подумайте о теплой, удобной и роскошной альтернативе системам лучистого пола.
