Обустройство в доме печи с водяным контуром обладает массой преимуществ, прежде всего из-за того, что печь не только выполняет роль обогревателя, но также и снабжает горячей водой. Существует много видов водяных печей. Об их особенностях, преимуществах и способах изготовления поговорим далее.

Оглавление:

1. Водяные печи длительного горения — принцип работы, преимущества и недостатки
2. Печи с водяным контуром для дома — обустройство
3. Водяная печь своими руками: технология изготовления
4. Водяные печи для дома: технология кладки
5. Технология изготовления водяной печи на дровах
6. Рекомендации по обустройству печи камина водяного типа

Водяные печи длительного горения — принцип работы, преимущества и недостатки

Для изготовления данного рода печи используется котловая сталь или чугун. Они работают непосредственно под паровым напором.

Водяная печь длительного горения используется как в качестве основного источника обогрева, так и в комбинации с другими нагревательными приборами.

Во внутренней части печи располагается элемент в виде теплообменника. Его изготавливают из металлических труб или листового металла. Более популярный второй вариант, так как он обладает упрощенной обработкой, и за таким теплообменником легче ухаживать.

Хороший регистр помогает достичь максимального нагрева за короткое время работы печки. Кроме того, вода должна нагреваться равномерно и таким же образом распределяться по всей системе.

Когда пар, проходит по каналу системы, он нагревает воду, тем самым передавая ей свою тепловую энергию. Существует вариант обустройства печей, которые имеют два и даже три резервуара. В таком случае, уровень КПД значительно улучшается. В первом резервуаре вода нагревается, а во втором она превращается в пар. Чтобы пар разогревался до максимального состояния, лучше если котел будет иметь собственное помещение.

Печи, имеющие водяной контур отличаются такими преимуществами:

1. Высокий уровень производительности — такая печь обеспечивает теплом даже слишком большие по площади помещения.

2. Доступная стоимость — цена на печь с водяным контуром, по сравнению с альтернативными вариантами низкая, а если соорудить такую печь самостоятельно, то ее приобретение обойдется еще дешевле.

3. Разнообразие топлива, используемого для обогрева помещения. Такая печь способна работать как на дровах и угле, так и на торфе или опилках.

4. Независимость от электросети — работа осуществляется с применением твердого топлива. Помещение и вода нагреваются без подключения к электричеству.

Среди недостатков печи с водяным контуром следует отметить:

• низкий коэффициент полезного действия по сравнению с другими видами отопления;
• необходимость в ручном управлении — требуется постоянно подавать в систему топливо, очищать ее от его остатков и вручную контролировать весь процесс работы.

Печи с водяным контуром для дома — обустройство

Если использовать классический вариант русской печи без водяного контура, то тепло в помещении не распределяется равномерно: более жарко вблизи печки, а прохладнее вдали от нее. Установка водяного контура отопления решает эту проблему и получается распределить тепло по всему дому.

Кроме того, на такой печи производится не только обгорев дома, но и возможен вариант использования ее в качестве варки пищи и применение горячей воды для собственных нужд.

Водяной контур позволяет печи не только нагревать помещение в процессе ее топки, но и производить данный процесс по истечению определенного времени после завершения топки. Так как стены печи еще долго остаются горячими.

Сфера использования печей с водяным контуром распространяется на обогрев частных домов в сельской местности, а также для теплоснабжения дач, коттеджей и загородных домов. Если хозяева дома останавливают выбор на данном тип отопления, то необходимость в покупке дорогостоящих котлов отпадает сама собой. Данный вариант отопления является одним из самых экономных.

При нерегулярном проживании в здании, лучше не устанавливать такую систему отопления. Так как в зимнее время существует риск замерзания воды в системе. Хотя возможен вариант установки незамерзающей жидкости, которая решит данную проблему.

Существует три основных способа, с помощью которых удастся обустроить печь с водяным контуром:

• покупка готовой металлической печки, установка под нее системы;
• сооружение печи из кирпича с привлечением специалистов, работающих в данной отрасли;
• самостоятельное изготовление печи с водяным контуром.

Последние два варианта предполагают самостоятельное изготовление печного котла или теплообменника, который в обязательном порядке присутствует в водяном контуре.

Водяная печь своими руками: технология изготовления

Перед самостоятельным сооружением кирпичной печи с водяным контуром следует побеспокоиться о приготовлении теплообменника или регистра, котла или змеевика. Возможен вариант покупки одного из данных элементов. Для самостоятельного их изготовления потребуется листовое железо или металлические трубы.

Сооружение теплообменника: регистра или котла, требует особых навыков работы со сварочным инструментом. Именно данные элементы являются основными в системе отопления с водяным контуром. Так как к ним подсоединяется система, в которую поступает тепло.

Минимальная толщина стали, используемой в процессе изготовления теплообменника составляет 3 мм. Главным требованием к теплообменнику выступает обеспечение максимального нагрева теплового носителя и равномерность ее циркуляции в системе.

Более простыми в изготовлении и удобными в эксплуатации являются тепловые обменники в основе которых лежит листовая сталь. Хотя площадь их нагрева и значительно меньше, в отличии от варианта из труб, они легко чистятся от продуктов сгорания топлива.

Чертеж водяной печи — теплообменник:

Имея небольшой опыт в свариваниях вполне реально, согласно чертежам, изготовить теплообменник своими руками.

Предлагаем ознакомиться с рекомендациями по изготовлению теплообменника в основе которого лежит использование листового металла:

1. Данный тип теплообменника используется в печах отопительного плана.

2. Для его изготовления выбирайте сталь толщиной 0,5 см.

3. Кроме этого потребуется отрезок трубы, 5х6х4 см, прямоугольный профиль и трубы, диаметр которых составляет 4,5 см.

4. Они будут выполнять функцию подачи и отвода воды.

5. Размер теплообменника рассчитывается с учетом площади обогрева и размера самой печки.

Водяные печи для дома: технология кладки

Существует два варианта строительства кирпичной печки с водяным контуром:

• строительство новой печки, размер которого подбирают согласно размеру уже имеющегося теплообменника;
• установка теплообменника в заранее построенную печь, тогда следует соорудить такой тип теплообменника, который будет совместим с уже имеющейся печкой.

Учтите, что расстояние между печкой и теплообменником должно составлять минимум 4 см, так как в противном случае, вода в нем будет кипеть, что приведет к разрушению всей системы.

Если же в системе применяется циркуляционный насос, то расстояние уменьшается до 25-30 мм. Толщина стенок теплообменника должна составлять 0,3-0,5 см. Если же стенки будут меньше, то произойдет их прогорание, если же больше, то расход топлива увеличится.

Для эффективного нагрева теплообменника и, чтобы компенсировать тепловое расширение стали необходимо позаботиться о наличии зазора в один сантиметр, который будет компенсировать это расширение.

Если же теплообменник сделан из труб, то зазор должен быть более одного сантиметра. Таким образом, удастся более качественно нагреть тепловой регистр. Кроме того, облегчится уход и чистка печки.

При обустройстве плит, которые имеют отопительно-варочное назначение, следует предусмотреть функцию снятия печки для чистки теплообменника, так как в пространстве между ним и плитой накапливается зола, которая отрицательно сказывается на работоспособности всей системы.

Кирпичная кладка печи осуществляется специалистами, имеющими опыт работы в данной сфере. Осуществление данных работ человеком, не имеющим опыта, приведет к неправильной работе всей системы. Если же планируется выполнять работы без привлечения специалистов, то следует использовать специальную схему, на которой обозначена правильность всей кладки.

Кирпич соединяется между собой с помощью раствора глины и песка. Если существуют определенные неровности или резкие переходы, то следует с помощью болгарки отрезать небольшую пластину кирпича и установить ее в то место, где есть переход. Не замазывайте этот участок глиной, так как она в процессе эксплуатации все равно осыпется.

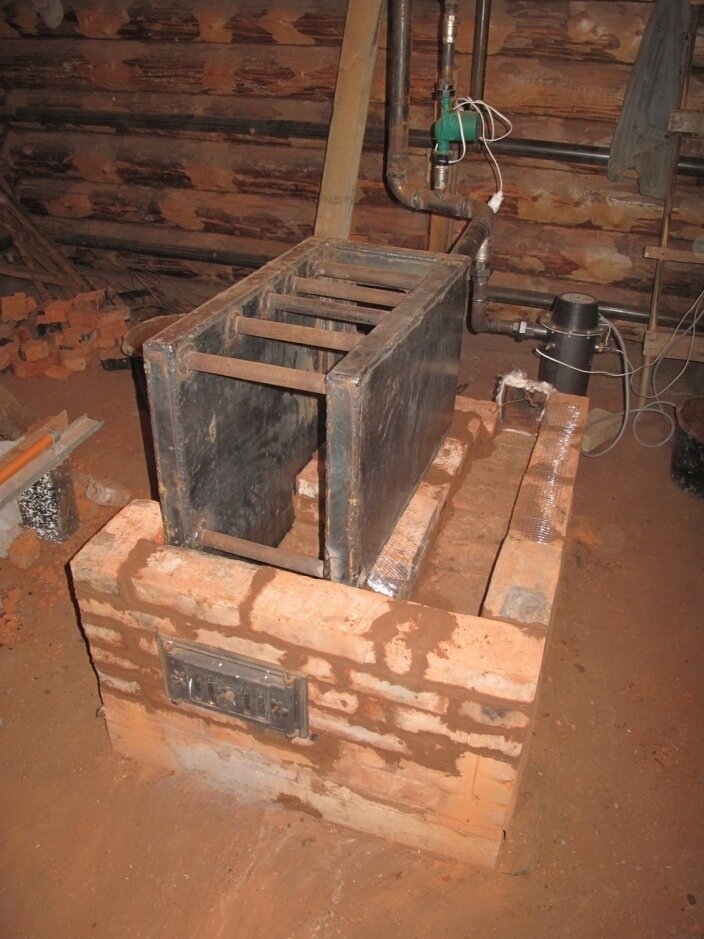

После полного высыхания печки следует процесс установки в нее теплообменника. Существует два варианта проведения данных работ.

Первый способ предполагает безразборный монтаж теплообменника. Он допускается для отопительно-варочных или кухонных плит, которые имеют плиточную поверхность. В таком случае, снимается верхняя крышка и в печку устанавливается теплообменник. В стенке топливника делают отверстие, в котором располагаются трубы, идущие к участку регистра.

Второй вариант предполагает разборку верхнего участка печки. Данный способ имеет более широкое распространение, нежели предыдущий. После монтажа регистра внешний вид печи никак не изменяется.

При проведении данной операции возможен вариант изменения количества каналов и системы. Для самостоятельного монтажа теплообменника по второму методу, следует при разборке печи зарисовать схему, на которой видно расположение кирпичей. Учтите, что в процессе разборки существует риск повреждения кирпичей, если это произошло, побеспокойтесь об их замене.

Печь с водяным отоплением фото:

Технология изготовления водяной печи на дровах

Предлагаем рассмотреть вариант оборудования чугунной печи с водяным контуром. Для изготовления водяного контура печки потребуются старые радиаторы, которые можно приобрести на строительном рынке. Перед использованием следует позаботиться об их очистке, промывке и разборке. Для чистки радиаторов предпочтение лучше отдать соляной кислоте.

После читки всех секций следует процесс их сборки. В процессе сборки замените старые картонные прокладки — асбестовыми. Конструкция собирается таким образом, чтобы расположить трубу выхода в верхней части, а входа — в нижней.

Данная конструкция располагается в дымоходе, рядом с топкой. Вода нагревается с помощью горячих газов и таким образом, отапливается не только помещение, в котором установлена печка, но и весь дом.

Перед проверкой работоспособности системы, следует обратить внимание на протечки и при наличии устранить их. Лучше отдать предпочтение радиаторам, изготовленным из чугуна. Возможен вариант изготовления водяного контура с использованием стальных труб, но тогда они должны быть достаточно толстыми.

С помощью водяного контура производится обвязка любой печки. Возможен вариант оборудования и дополнительного котла, устанавливаемого в дымоходе. Таким образом, нагрев воды производится гораздо быстрее.

Еще один вариант изготовления печи с водяным отоплением предполагает изготовление пиролизного котла, имеющего в своем составе две секции. Данная система отличается более высоким коэффициентом полезного действия, так как газы передвигаются по системе не сразу к дымоходу.

В качестве обвязки для котла используют толстостенные трубы, по которым и происходит циркуляция воды. Учтите, чтобы котел нормально функционировал, следует использовать в качестве топлива дрова, исключительно с низким содержанием влаги.

Возможен вариант обустройства системы, по которой движется не вода, а пар. Такая система способна также обогреть не только одно помещение, но и целый жилой дом.

Рекомендации по обустройству печи камина водяного типа

Водяной камин имеет вид металлической топки, с уплотненными стенками от 4 до 6 мм. Теплообменник находится внутри камина. В основной системе присутствует вода, средний показатель — 40 л. Нагрев воды происходит благодаря энергии, которая появляется в результате сгорания топлива.

Система трубопровода подключается к отопительной системе, и таким образом, происходит горячее водоснабжение всего дома. Кроме того, в данной системе присутствуют датчики, отвечающие за регулировку температуры на камине.

Среди преимуществ современных печей каминов с водяным контуром следует отметить:

• доступную стоимость, по сравнению с котлами;
• возможность совмещать с другими типами отопительных приборов;
• разнообразие топлива, которое подходит для использования;
• презентабельность внешнего вида;

• возможность монтажа в помещениях различного назначения;
• отсутствие необходимости в электроснабжении;
• автономность использования.

Печи с водяным контуром видео:

Сделать печь камин с водяным контуром отопления своими руками: схема

Загородный дом сейчас достаточно часто используется не только в теплое время года, но и холодной зимой, а значит, в помещении должно быть тепло. Для этого многие стараются подключить водяной контур к печи или камину, чтобы обеспечить эффективный обогрев жилья. Ведь не в каждом загородном доме предусмотрена централизованная отопительная система. Поэтому и набирают популярность камины с водяным контуром. Использование теплоносителя повышает эффективность отопления, дом лучше прогревается. Это особенно важно при морозе за окном. При этом обеспечивается быстрый нагрев. А благодаря наличию стеклянной дверцы в большинстве таких моделей можно еще и любоваться открытым огнем.

Принцип действия

Печь с камином и водяным контуром представляет собой камеру (стальную, чугунную), имеющую толщину стенок:

• 4 мм – открытый вариант;
• 6 мм – закрытая модель.

В схеме конструкции присутствует теплообменник, в котором циркулирует несколько десятков литров теплоносителя. От теплообменника отходят трубы, которые отводят воду в отопительную систему, поставляют ее к радиаторам. Чтобы определять температуру теплоносителя, в конструкции могут быть предусмотрены датчики.

Печь-камин с датчиками и водяным контуром отопления

Как правило, доступ воздуха в топку регулируется ручным способом. Устройство может облицовываться различными материалами, благодаря чему можно своими руками сделать привлекательный камин в своем доме. Иногда в конструкции предусматривается варочная панель, позволяющая еще и готовить блюда.

Применение

Очевидно, что применяются печи-камины с водяным отоплением в частных домах. Они характеризуются простотой использования, высоким уровнем безопасности, даже несмотря на то, что в качестве топлива выступают дрова. При этом могут иметь привлекательный внешний вид, улучшающий впечатление от такого устройства.

Привлекательного вида печь-камин

Благодаря всем этим качествам обеспечивается высокий спрос на конструкции, особенно тех, которые имеют варочную плоскость. Они эффективны в тех регионах, где есть проблемы с поставками электроэнергии и отсутствует газоснабжение.

Летом такое устройство может использоваться для подогрева воды для хозяйственных потребностей. А если есть дополнение, может выполнять и отопительно-варочную функцию. Поскольку печи-камины, характеризуются высокой теплоотдачей, они существенно снижают затраты на энергоресурсы.

Печь с варочной поверхностью и духовкой

Преимущества

Можно подытожить все достоинства применения такого отопительного оборудования в домах:

• создается неповторимая уютная атмосфера в доме;
• гарантируется автономность работы;
• дом может прогреваться очень быстро;
• устройство работает от выгодного топлива – от дров;
• предусмотрена возможность совмещения с любым типом отопительных систем;
• относительная доступность.

Как уже упоминалось, в схеме конструкции может присутствовать дополнение, которое позволяет выполнять устройству отопительно-варочные функции. Блюда, приготовленные в таком формате, характеризуются особым вкусом, который явно превосходит вкус пищи, созданной на классических, в нашем понимании сейчас, электрических или газовых поверхностях. Поэтому отопительно-варочная функция – очень выгодное преимущество печей-каминов.

Отопительно-варочная печь

Недостатки

Нельзя не отметить недостатки, которые есть у таких устройств:

• недостаточная автоматизация работы;
• невысокий КПД, если сравнивать с более эффективными отопительными вариантами.

А если своими руками немного усовершенствовать конструкцию, правильно рассчитать длину труб, выбрать материал радиаторов, тогда можно сэкономить почти половину топлива.

Виды

Печи с водяным контуром можно условно разделить на две группы:

1. Готовые устройства с прозрачной топочной дверкой. Предусмотрен теплообменник для подключения к системе отопления.

Готовая печь-камин с декоративной отделкой

2. Устройства с основанием в виде каминной топки. Есть теплообменник водяного контура.

Печь с основанием в виде каминной топки

Оба вида характеризуются индивидуальными особенностями. Рассмотрим каждый вариант подробнее.

Готовые металлические устройства

Такая печь с водяным контуром покупается в готовом к эксплуатации виде. Остается лишь установить ее в нужном месте, после чего подключить к водяному отоплению, провести дымоход.

Готовая печь-камин, выполненная из металла

Если сравнить такую конструкцию с устройством твердотопливного котла, то она имеет очевидное преимущество. Печь не только повышает температуру теплоносителя, но и нагревается сама, а значит, прогревает и помещение. А благодаря наличию в составе прозрачной дверцы будет создаваться ощущения наличия в помещении камина с водяным отоплением.

Есть еще плюсы такой конструкции. Важное преимущество печи с водяным контуром состоит в том, что можно проводить демонтаж, переносить с места на место.

Есть несколько вариантов исполнения таких устройств:

Чугунные печи-камины серийного производстваФирменная стальная печь-камин

• с отделкой изразцами.

Печь-камин с отделкой изразцами

Чугунные образцы более долговечны, чем стальные, хорошо удерживают тепло. Последние же более доступные. Камин с водяной рубашкой и отделкой изразцами еще дольше сохраняет тепло, при этом выглядит намного привлекательнее, способен украсить интерьер частного дома. Единственный его недостаток – высокая стоимость, особенно если это брендовое устройство. А изделия от непроверенных производителей не могут дать гарантированную надежность.

Устройства с основанием в виде каминной топки

Внешне такая печь-камин с водяным контуром больше похожа на камин в классическом исполнении, однако по факту это более сложный элемент для отопления, который дает возможность серьезно повысить КПД процесса. Ведь, кроме нагрева теплоносителя водяного отопления, обеспечивается эффективная конвекция воздуха, вызванная технологией и конструкцией корпуса устройства.

Подобные топки встречаются двух типов:

Печь-камин с закрытой топкойКамин с открытой топкой

В устройстве имеется теплообменник, позволяющий передать энергию, полученную от топки в процессе сгорания топлива (дров), в отопительную систему с теплоносителем, а значит, и по трубам к радиаторам, которые могут разместиться во всех помещениях дома.

Топка находится в корпусе, выполненном из природного камня или кирпича.

Такая конструкция печи-камина обладает очевидными достоинствами:

1. Привлекательный внешний облик. Устройство очень напоминает классический камин, придающий помещению презентабельности.
2. Топка обходится намного дешевле готового устройства, а сделать кирпичный корпус можно своими руками.
3. Размеры металлической топки практически полностью соответствуют габаритам камина классического образца.

Не обошлось и без недостатков:

• для обустройства таких печей-каминов требуется надежное основание;
• нетранспортабельны – для перемещения даже в соседнюю комнату потребуется разбирать кладку;
• более низкий КПД, чем готовых устройств;
• требуют для размещения довольно много места.

Если заранее учесть эти минусы, эксплуатация печей-каминов не принесет неудобств.

Выбор

Примечание: В первую очередь нужно обратить внимание на важный параметр – мощность. Показатель определяется габаритами устройства (размерами топки). В комплектации готовых вариантов имеется документация, которая поможет разобраться в технических качествах рассматриваемого оборудования.

Ориентироваться при выборе нужно на номинальную мощность. Усредненный показатель – 1 кВт мощности необходимо рассчитывать на 10 м² дома.

Бренд имеет значение. Поскольку печь-камин – опасное устройство, оно требует соответствия определенным стандартам, что может обеспечить в большинстве случаев только проверенный производитель.

Печь-камин длительного горения серийного производства

Среди предложений на рынке можно выделить несколько. Например, «Группа Мета». Печи представлены под брендом «Аква». Их изготовление происходит по немецким технологиям, используются зарубежные материалы, что позволяет на выходе получить надежные модели. Все изделия адаптированы к непростым российским условиям эксплуатации. Корпус является стальным, покрыт краской.

Готовая фирменная печь-камин

Топка выложена шамотным кирпичом, поэтому обеспечена высокая температурная выносливость, сохраняется тепло. В ассортименте есть модели, выполняющие отопительно-варочные функции. Как отмечалось, они не только отапливают дом по трубам, но и позволяют приготовить покушать. Эти возможности реализуются благодаря использованию топлива одного типа и одного устройства.

Серийная печь-камин

Продукция иностранного производства характеризуется надежностью, качеством, привлекательностью. Можно выделить изделия итальянского бренда Edilkamin. Особенность моделей в том, что они могут сочетаться с солнечными батареями. Некоторые устройства имеют в конструкции вертела, позволяющие еще и готовить пищу.

Печи-камины с водяным контуром MBS (Сербия)

Еще один производитель, заслуживающий внимания, – Sky. Устройства характеризуются топками большого размера, что гарантирует повышенную эффективность. Отделка печи выполнена из нержавейки и глазурованных изразцов. Все модели оснащены дополнительными опциями, упрощающими эксплуатацию, улучшающими применение.

Демонстрация этапов самостоятельного изготовления печи-камина с водяным контуром отопления

Итоги

Примечание: Если частный дом или дачу хочется не просто отапливать, но и получать определенное удовольствие, тогда печь-камин может быть удачным выбором. Она позволит совместить эффективность водяного отопления и эстетичность каминного.

А если устройство дополнено варочной поверхностью, тогда оно может помочь и в приготовлении пищи. В итоге можно получить универсальное решение, которое будет создавать тепло, уют, да еще и экономить средства, обеспечивая сниженное потребление топлива.

Розжиг и использование фирменной печи-камина

котел и кирпичная Кузнецова на дровах

Производители предлагают немало видов нагревателей для формирования замкнутых тепловых систем частных домов. Практичные и надежные устройства востребованы, однако, если пользователь предпочитает старые и надежные камины, есть компромиссный вариант – это печь с водяным контуром для отопления дома. Обогревательное устройство сочетает все качества современного оборудования и практичность проверенных веками технологий. Рассмотрим особенности, достоинства применения печного отопления и разновидности готовых фабричных решений для обустройства автономной тепловой сети.

Преимущества и недостатки отопления печью

Теперь чтобы скачать приложение от 1xBet на свой Андроид телефон достаточно перейти по ссылке и скачать APK файл. Больше нет необходимости искать официальный сайт букмекерской конторы.

Печное отопление имеет широкий список плюсов:

1. Не требуется подключение к газовым магистралям, подача электропитания. Твердое топливо стоит недорого, при правильном формировании энергонезависимая сеть работает в суровых условиях.
2. Лучистое отопление, когда нагрев от стенок передает тепло воздуху и предметам, считается самым лучшим.
3. Устройство способно выполнять несколько функций – быть нагревателем теплоносителя для сети, раздачи ГВС, излучать тепло самостоятельно и при наличии варочной панели, выполнять работу плиты.
4. Массивная конструкция накапливает много тепловой энергии и передает ее воздуху по мере остывания. Таким образом даже после сгорания закладки топлива в доме длительное время поддерживается комфортная температура.
5. Летом фундамент печи служит элементом для «сбрасывания» излишков тепла, потому в частных строениях прохладно в любую жару.
6. При сжигании природного топлива в атмосферу попадает минимальное количество вредных газов.

При всех достоинствах печка имеет и недостатки:

• От сгорания дров, угля образуется шлак – предстоит регулярная чистка золы;
• наладить автоматическую подачу топлива в домах сложно, хозяин должен сам забрасывать дрова, заниматься розжигом, регулировать тягу.
• Отапливает печь только то помещение, в котором установлена, поэтому для обогрева всего дома потребуется трубопровод и батареи.
• Инертность русской печи заключается в длительном процессе запуска, частично этот недостаток нивелирован в буржуйках, современных тепловых агрегатах.
• С увеличением мощности расширяются и размеры – нагреватель займет много места.
• Обычная печка имеет КПД 40% при избыточной мощности. Когда прибор накаляется до предела, стоять рядом жарко. Но постепенно устройство остывает, причем большое количество тепла попросту вылетает через трубу дымохода.
• Разгорается прибор долго, но остановить процесс горения практически невозможно, как и регулировать подачу тепла.
• Правильный дымоход – залог качественного прогрева дома и эксплуатации всей конструкции. Без знаний и опыта сделать дымовую трубу сложно.

И, конечно, топливо придется где-то запасать, это также требует места. Все нюансы обязательно учитываются, причем если в домах временного проживания зола не доставляет особых проблем, то печка в доме постоянного обитания превратится в неприятную обязанность. Но все же конструкция является востребованной, особенно в областях, где нет газовой магистрали, зато есть перебои с электричеством и подачей горячей воды – в этом случае печь с котлом водяного отопления решает практически сразу все задачи.

Особенности обустройства водяной системы с печным котлом отопления

Прокладка сети трубопроводов по дому позволяет обеспечить теплом все помещения, а не только кухню с печью. Современные приборы уже оснащены конвекционными воздушными каналами для подключения воздуховодов. В этом случае теплоноситель циркулирует по системе и обогревает помещения.

Кроме воздушного применяется водяной теплоноситель, имеющий массу преимуществ перед воздушным:

1. Вода – самый дешевый и возобновляемый ресурс. Трубопроводы для жидкости намного меньше в сечении, занимают меньше места.
2. Жидкость имеет меньшую сопротивляемость и циркулирует по туннелям с любым количеством поворотов, чего нельзя сказать о теплых воздушных потоках.
3. Теплоемкость водяного теплоносителя выше, чем у воздушного.

Совет! При формировании сети с удаленными радиаторами отопления, большим количеством изгибов и поворотов циркуляцию теплоносителя повышают посредством установки насоса. Кроме оперативной транспортировки и лучшего прогрева, насос поможет сэкономить топливо.

Недостаток сетей с водяным теплоносителем – высокая температура замерзания. При показателях -0 С жидкость превращается в лед и система может заморозиться. Также нельзя забывать о коррозии металла, жесткая вода оседает накипью на внутренних туннелях, что вызывает образование каверн трубопровода, снижение теплоэффективности сети.

Чтобы снизить риски, печное отопление с водяным контуром в деревянном доме или прочих строениях требует мер профилактики:

• консервация сети на зиму путем слива теплоносителя – это для домов сезонного проживания;
• применение антифризов, присадок – допустимо в герметичных контурах;
• установка электрического котла в качестве резервного источника тепла.

Совет! Электрические котлы небольшой мощности потребляют немного энергии и могут стать неплохим резервным источником тепла для домов постоянного проживания в дневное время зимой. Уходя на работу, запустить котел в минимальном режиме, вечером – протопить печь.

Обзор готовых фабричных печей с водяным контуром автономных тепловых сетей

Прежде чем делать печной котел отопления для частного дома, стоит обратить внимание на заводские устройства:

Рекомендуем к прочтению:

1. Готовые изделия будут стоить дешевле, чем сделанные своими руками. Настоящие печники берут за работу немалые деньги, но незнающему человеку сложно соорудить устройство, которое будет отвечать запросам потребителя.
2. В заводских моделях продуманы все мелочи и особенности – от подачи топлива до формирования дымохода, чтобы поддерживалась достаточная тяга. Инструкция по монтажу дает исчерпывающие сведения, установить котел дешевле, чем делать его с нуля.
3. Приборы изготавливаются из жаропрочных сортов стали, чугуна – такой металл не продают простым покупателям.
4. По качеству самодельные устройства уступают фабричным. Все заводские изделия проходят процесс тестирования, имеют гарантию.

На заметку! Заводской камин или котел устанавливают специалисты, они же обслуживают устройства и бесплатно меняют их при проявлении заводского брака.

Котел для камина марки Аквариус с водяным контуром

Топка изделия компании Термофор дополняется водяным контуром системы отопления. Камин может быть с теплообменником для воды и без него. Характеристики прописываются в техническом паспорте изделия.

Особенности конструкции следующие:

• жаропрочное стекло защищает от ожогов;
• защитная стенка сделана из шамотного камня, который увеличивает срок эксплуатации изделия;
• большой топливник рассчитан на значительный объем топлива, частая загрузка не нужна;
• изделия выпускаются в разных размерах, можно подобрать топку под габариты устройства.

Важно! Топка с теплообменником предназначена только для применения в сетях открытого вида.

Выработка тепла достигает 6 кВт/час, этого хватит для отопления строения площадью до 65 м2 с высотой стен до 2,7 м. Чтобы прогреть комнату, где установлен камин, оборудуются конвекционные устройства для прохождения теплого воздуха по верхней панели топки.

На заметку! Запускать прибор в работу без водяного теплоносителя нельзя. Для быстрого прогрева помещений рекомендуется установить на трубопровод обратного тока байпас с насосом, так камин будет работать в системах с принудительным и гравитационным типом циркуляции.

Твердотопливный котел Armada 20

Характеристики устройства от российского производителя зависят от размеров прибора.

Котел Armada 20 обладает следующими достоинствами:

1. Большой теплообменник дополнен множеством трубопроводов, поэтому общая площадь теплосъема выше, чем объем самого теплоносителя. Это свойство обеспечивает хорошую теплоотдачу прибора.
2. Поверхность печи дополнена варочной плитой, поэтому котел вполне подходит для нагрева воды или приготовления пищи.
3. Съемная верхняя часть топки помогает быстро прочистить все системы и дымоход от сажи.
4. Наружные части теплообменника берут на себя функции воздушных конвекторов, для прогрева помещения, где стоит котел, не потребуется монтажа дополнительных конвекторов.
5. Прибор работает на всех видах твердого топлива и пригоден для систем с показателями рабочего давления не более 3 бар.

Это устройство также запрещено запускать в работу без заполнения теплоносителем, но в отличие от котла для камина Аквариус, модель Armada 20 пригодна и для приготовления пищи.

Технология изготовления водяного контура для кирпичной печи

Хорошо поставленная кирпичная печь с котлом водяного отопления является аккумулятором тепла, то есть, кроме того, что греет теплоноситель для раздачи в систему отопления, сама конструкция нагревается и передает тепло комнатам. При оснащении варочной панелью, прибор снимет проблему приготовления обедов в областях с перебоями подачи газа, электричества.

На заметку! Для совмещения плиты и печи хватит одного дымохода.

К прочим плюсам относят равномерность подачи тепла и поддержание температуры водяного теплоносителя до тех пор, пока огонь в топке не погаснет. Но и после окончания горения, устройство долго отдает тепловую энергию, сохраняя в доме комфортную температуру.

Минус в сложности и ошибках при формировании системы:

Рекомендуем к прочтению:

• встроенный в топливник теплообменник не заработает из-за уменьшенного объема;
• если холодный теплоноситель перемещается особенно интенсивно, снижается КПД устройства и накапливается сажа;
• несоблюдение технологии встраивания теплообменников в дымовой канал приводит к снижению пропускной способности и попаданию угарных газов в помещение;
• вмуровывая теплообменник в кладку, нужно следить за тем, чтобы осталось пространство для расширения устройства при нагревании, иначе кладка расшатается;
• неточные расчеты мощности теплообменника, встраиваемого в дымоход, приведут к снижению температуры дымовых газов и образованию конденсата, который приводит к быстрому износу деталей системы.

Снизить риск ошибки можно при использовании готовых заводских приборов или поручении дела мастерам, имеющим опыт сооружения системы отопления с водяным контуром из печи.

Разновидности теплообменников и зоны их размещения в кирпичной печке

Теплообменники классифицируются по типу материала, из которого они сделаны:

1. Чугун. Жаропрочный материал подходит для обустройства котлов, но не терпит перепадов температуры. Если формируется чугунный теплообменник, доливать в него холодную воду в процессе нагрева нельзя – металл лопнет.
2. Медь. Прочный материал с высокими показателями теплопроводности. В печах применять нельзя из-за прогрева – температура плавления меди составляет +1083 С, топка прогревается до +1400 С.
3. Сталь. Материал подходит только при условии высоких жаропрочных показателей и толщины стенки от 5 мм. Рекомендуется выбирать бесшовные трубы с антикоррозийной обработкой.
4. Нержавеющая сталь. Прочный материал практически не ржавеет, долго служит и отличается хорошими показателями теплопроводности. Лучше всего подходит марка стали AISI 3040.

Совет! Стальные теплообменники работают только в печах с закрытой системой отопления.

Материал для изготовления теплообменника своими руками

Практичнее всего применять листовую сталь или трубу. Нюансы выполнения работы:

• Сталь листовая выбирается толщиной до 5 мм, в самом листе вырезаются 2 отверстия для трубы сечением в 50 мм – это для трубопроводов подачи и обратной циркуляции теплоносителя. Стальная конструкция размещается внутрь топки, чтобы облегала стенки и потолок, дополняется выходными отверстиями (боками) для закладки дров и выпуска газов. Внутренний зазор должен быть не менее 30 мм, чтобы не закипела жидкость для подачи в сеть отопления. Теплообменник располагать так, чтобы подающая труба находилась в верхней точке, это необходимо для устранения риска возникновения паровых пробок и предупреждения гидроудара в трубопроводах и радиаторах.
• Если теплообменник делается из трубы, то он тоже размещается в топке. Подойдет труба сечением до 50 мм круглая или профильная с прямоугольным сечением 40х60 мм или 60х60 мм. Детали свариваются в конструкцию по рассчитанным размерам, правило тут одно – теплообменник размещать так, чтобы он не мешал закладке топлива, не перегораживал колосники и каналы дымоудаления.

Важно! При использовании печи для приготовления пищи, то есть укладки варочной панели, теплообменник в верхней части не обустраивается, тут хватит облегания боковых плоскостей.

При выполнении трубных элементов в виде плоского регистра, теплообменник устанавливается в дымоходные каналы. Это не самый лучший вариант, потому что в этой зоне мало тепла и надо брать трубу большего сечения. Устанавливать такие детали в готовую печь запрещено, они перегрузят конструкцию – все расчеты и нагрузка выполняются только на этапе проектирования и укладке печи.

Правила расчета параметров и мощности теплообменника

Стандартная формула такая – на 10 м2 отапливаемой площади требуется 1 кВт тепла. Применяя расчеты к теплообменнику, следует знать – с одного 1 м2 устройства снимается до 10 кВт тепловой энергии. Если делать дровяное отопление с водяным контуром, то с 1 м2 теплообменника снимается до 6 кВт тепла в час, для угольной печи до 10 кВт/час.

К примеру, для дома с потребностью тепла в 15 кВт/час расчет ведется так: S=Q/Qy, где 15/6=2,5 м2, а S – это площадь дома, Q – требуемая тепловая энергия, Qy – количество выделяемого тепла. Пример приведен для теплообменника из листа стали. В этом случае общая площадь теплообменника, которая соприкасается с горячим воздухом топки, равняется 2,5 м2.

Как устанавливать водяной контур в печь?

Ставить самодельный котел в печку для водяного отопления нужно по правилам:

1. Если изначально конструкция не предусматривала монтажа элемента, установку выполнять нельзя.
2. После изготовления теплообменника, устройство проверяется опрессовкой. Давление для опрессовки не менее 6 бар, процедура выполняется до монтажа теплообменника на место и после его установки.
3. Обязательно оставить компенсационный зазор между стенами печи и теплообменника. Ширина зазора от 5 мм, чтобы вошел лист жаропрочного уплотнителя.
4. Все уплотнители для стыковки с трубопроводами выбираются из жаропрочного материала.

Требования по эксплуатации устройства

Правила просты:

• не запускать печь в работу без теплоносителя;
• не отсекать теплообменник от отопления при горении дров в топке;
• при запущенном процессе горения дров не доливать холодную воду в сеть, чтобы не потекли сварные швы.

Совет! Чтобы повысить КПД устройства и снизить затраты на обслуживание, рекомендуется установить узел байпаса с циркуляционным насосом.

Технология выкладки печи с варочной панелью и водяным контуром отопления

Выкладка печи – дело для профессионалов. Чтобы выстроить кирпичную конструкцию, потребуется немало материалов, знания порядовки и правил обустройства всех элементов. Разобраться с подробностями поможет видео от профессионалов.

Кирпичная печь с водяным контуром для отопления дома своими руками. Особенности установки печного отопления дома Как сделать печное отопление на воде

Сейчас существует много современных альтернатив печному отоплению. Несмотря на это, многие домовладельцы задумываются о наличии старой доброй печки. Давайте посмотрим, какие плюсы есть у такого варианта отопления частного дома и, конечно же, изучим все недостатки, которых тоже немало.

Мы подробно писали о том, как можно топить дом без газа , рассматривали различные варианты. В свете такого большого выбора, казалось бы, печи должны уйти в прошлое. Но это совсем не так и услуги печников по-прежнему востребованы. С чем это связано? Быть может, с преимуществами, которые даёт печное отопление? Рассмотрим их подробно.

Достоинства печного отопления:

Традиции, воспоминания детства, особая атмосфера. Многие из нас в детстве гостили у бабушек и дедушек, у которых главное место в доме занимала печь. Помните, как было интересно растапливать её своими руками , какое это было удовольствие — следить за языками пламени, набрасывающимися на очередное полено? Что-то есть такое особенное в живом огне, в возможности растопить печку, заняться таким приятным и полезным делом. Настоящая печь до сих пор вызывает ностальгию, это возможность вернуться к корням и сделать свой дом по-настоящему уютным.

Автономность. Владельцы частных домов всё равно зависят от внешних поставок энергоносителей. Авария на газопроводе может стать катастрофой зимой, как и отключение электричества из-за метели. А вот печное отопление зависит исключительно от вашей предусмотрительности — запаслись дровами, закупили уголь — всё, в вашем доме будет тепло, несмотря ни на какие форс-мажорные обстоятельства.

Печное отопление позволяет создать очень комфортный микроклимат для всех обитателей дома. Конвекторы сушат воздух, как и радиаторы, а вот лучистое тепло от печи позволяет создать удобные условия для проживания. Тепло из печи отлично борется с сыростью, позволяет предотвратить появление плесени , в таком доме не будет места затхлому запаху.

Дрова в ряде регионов оказываются куда более экономичным вариантом, чем оплата газа или электричества. Если лес рядом — можно существенно сэкономить, заготовив дрова для обогрева дома самостоятельно.

Печь способна держать тепло и служить дополнительным источником вентиляции. Всё это позволяет сглаживать перепады температур в доме и лишний раз не открывать окно на проветривание.

Еда, приготовленная в настоящей печи, на живом огне, будет особенно вкусной. Некоторые хозяйки специально учатся готовить в печке, чтобы порадовать семью домашними блюдами с неповторимым вкусом.

Есть у печного отопления и минусы, причём достаточно серьёзные:

• Расслабиться с печкой не получится. Ритуал растопки неизменно проводится каждый день в холодное время года, её приходится чистить, заносить дрова, следить за состоянием дымохода. Хлопот много, все работы проводятся вручную, никакой автоматики в этой области пока не придумали. Поэтому, если хотите настоящую печь — будьте готовы к дополнительным, трудоёмким и ежедневным занятиям. Кроме того, если вы уедете на некоторое время зимой, возвращаться в остывший дом будет некомфортно.
• Живой огонь — это всегда опасность пожара. Неправильно сделанный дымоход, ошибки при эксплуатации печи — всё это риски возгорания. Приходится соблюдать особую осторожность.
• Само строительство печи — уже расходы. Нужен отдельный фундамент, если у вас массивная конструкция в виде русской печки или печи Кузнецова . И услуги печника стоят немало, а самостоятельно возвести печь способны далеко не все.
• Установка печи требует тщательных расчётов. В спальне, например, эксперты ставить печку не рекомендуют — слишком опасно. Кроме того, следует просчитать место расположения так, чтобы печь обогревала максимальное количество помещений. В старых одноэтажных домах с 4 комнатами печь ставили как раз посередине, чтобы прогревались сразу все помещения.
• Заготавливать дрова и уголь для печи следует заранее, им требуется правильное место хранения. Снова дополнительные хлопоты.

Констатируем: в качестве единственного источника тепла печь сегодня использовать необязательно и нецелесообразно. В случае отсутствия газа всегда можно установить жидко- или твёрдотопливный котёл, обеспечить отопление дома от электрического котла. Однако печь станет дополнительным источником тепла, обеспечит особую атмосферу дома, окажется предметом гордости хозяев.

Есть много способов обогрева частного дома, связанных с использованием газа и электричества. Но несмотря на изобилие современных методов, печное отопление все еще актуально при обустройстве загородных домов и дач.

Согласитесь, ничто так не подчеркивает колорит русской избы, как печь на дровах. Кроме того, твердотопливное отопление считается одним из экономичных вариантов.

Организацию системы обогрева начинают с выбора печного оборудования и определения типа отопительного контура. Предлагаем разобраться в устройстве и принципах функционирования водяного и воздушного отопления на базе печи. Для лучшего понимания вопроса мы дополнили материал схемами и наглядными фотографиями.

Причина устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, заключается в – доступности дров, топливных брикетов или угля.

Недостаток состоит в ограниченности обрабатываемого пространства, который можно исключить путем устройства водяной и воздушной системы на основе кирпичного агрегата.

Специфика устройства отопления малоэтажных зданий печью представлена в фото-подборке:

Галерея изображений

С каждым годом строительство индивидуального жилья увеличивается, популярность загородных частных домов все больше возрастает. В современном строительстве используется большое количество отопительных систем, но обычное печное отопление с водяным контуром также широко применяется, даже в пределах города, где купить дрова не всегда просто.

Свои дома человечество обогревает посредством дров с далеких времен, печи в жилищах со временем модифицировались, к ним придумали котлы с водяным контуром.

Преимущества водяного контура

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Кирпичная печь с водяным отоплением — минусы

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Принцип установки и работы системы

Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера — специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника — это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус — обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Видео: Система отопления ленинградка

Печное отопление частного дома и до сегодняшних дней является одним из самых популярных во всех российских регионах. Ранее для отопления большого дома использовалось несколько печей, которые устанавливались в разных комнатах, но это не самый экономный вариант, так как требует большого количества твердого топлива.

Печное отопление частного дома — эскиз

Сегодня благодаря разработанным современным схемам, а также тому, что в продаже появилось множество различных современных видов печей, организовать отопление стало намного проще. Оно бывает разных видов и с применением различного топлива. Чтобы выбрать для своего дома самый приемлемый вариант, который будет подходить по всем параметрам, нужно рассмотреть некоторые виды поближе и узнать их принцип работы.

• Для маленьких, хорошо утепленных домов, состоящих из одной-двух комнат и кухни, вполне будет достаточно одной отопительно-варочной печи, сложенной из кирпича.
• Для более крупных строений необходимо хорошо продумать систему отопления таким образом, чтобы от одной печи можно было отопить весь дом. Для этого используется отопление с помощью водяного или парового контура.
• Для одноэтажного строения такой контур может быть подключен к кирпичной печи или же изготовленной из чугуна. При устройстве системы в двух— или трехэтажном доме, скорее подойдет чугунная печь-котел .

Следующее, с чем нужно определиться — это вид топлива. Система может отапливаться дровами, углем , торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую печь отопления приобретать.

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем .

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т.е . если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром?

Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой .Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки .

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

Видеозарисовка: интересный вариант печи-камина с контуром отопления

Чугунная печь

Чугунные печи хотя и имеют небольшой размер, способны обогреть достаточно большую комнату объемом до 80— 90 куб . метров. Этот вариант будет идеален для дачного домика, так как в приборе предусмотрена функция варочной плиты. Благодаря изящному дизайну, сегодня их с удовольствием устанавливают и в дорогих особняках, так как они являются украшением интерьера.

Лучший вариант из всех чугунных моделей — это печь длительного горения. Она способна долгое время отдавать тепло в помещение при том, что закладка дров в нее производится один раз за все время топки. Такой эффект достигается за счет внутренней конструкции печи, которая позволяет уменьшить активное пламя до медленного тления.

Котел-печь длительного горения может иметь и водяной контур.

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

Производятся печи из чугуна и комбинированного типа , т.е . имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е . плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

• Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
• Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
• К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
• Важным моментом является простота в эксплуатации и техническом обслуживании.
• Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
• Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
• Печь должна быть расчита на на длительные период эксплуатации.
• Конечно же, неплохо было бы , чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

Положительные и отрицательные моменты печного отопления в частном доме

В большинстве случаев печное отопление устраивается в случае необходимости, при отсутствии магистрального природного газа. Но отопление с помощью печи имеет свои достоинства и недостатки, о которых тоже неплохо было бы знать.

Какие недостатки?

К отрицательным моментам можно отнести:

• Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
• Не очень высокий КПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
• Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
• В отличие от от опления природным газом печь должна на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.

Положительные моменты

Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.

• Автономность, а значит — надежность . Дом будет всегда обогреет, даже при отключении электричества и воды.
• Доступность по цене возведения и эксплуатации конструкции.
• Экономичность в приобретении топлива и отсутствие счетов за магистральное снабжение газом или горячей водой, которые, к сожалению,
• Простота в эксплуатации — печь не требует программирования, а если возникают проблемы, то их вполне можно устранить самостоятельно, без привлечения специалистов.
• Так как печь для своей эксплуатации не требует проведения коммуникаций, ее можно установить или возвести в доме, расположенном в любом регионе и населенном пункте.

Видео: как самостоятельно построить печь с отопительным контуром

В связи с тем, что и на сегодняшний день не везде проведены газовые магистрали, печное отопление остается актуальным и незаменимым. Запастись топливом заранее и поддерживать огонь в печи — это все, что требуется от хозяина дома с печным отоплением. Поэтому в некоторых домах даже при наличии газового отопления не спешат избавиться от надежных кирпичных строений, а также устанавливают чугунные печи-камины для создания в доме не только теплой , но и у ютной атмосферы.

Суть печного отопления заключается в прямом нагреве помещений источником тепла за счет конвекции и инфракрасного излучения, исходящего от горячих стенок. Важное условие, оно же — главный недостаток: отопитель должен находиться в обогреваемой комнате. Вот почему у домовладельцев нередко возникает желание сделать печь с водяным контуром, соединенным с удаленными радиаторами, чтобы равномерно отапливать весь дом. Стоит отметить, что данный вопрос — непростой и не всегда решаемый. Так что давайте рассмотрим разные варианты реализации этой идеи на практике.

Способы решения задачи

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками. Мы изначально идем по второму пути — прикладываем труд, но экономим средства.

Примечание. Отдельная проблема — организация подогрева воды в кирпичной печи, работающей на дровах и угле. Если она уже построена, то переделать конструкцию бывает довольно трудно, а то и невозможно.

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Справка. Простейшее, но не самое эффективное решение, которое вы можете взять на вооружение, реализовано в некоторых дровяных печках для бани. Металлический бак с водой монтируется сверху корпуса либо подвешивается сбоку, если топливник имеет прямоугольную форму.

Водяной контур можно изготовить из таких материалов:

• черная или нержавеющая сталь;
• чугун;
• медь.

Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4-6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Важный момент. Любые теплообменники, монтируемые внутрь топливника, забирают приличную часть выделяющегося тепла. Это снижает и без того невысокую теплоотдачу печки плюс уменьшает длительность горения с одной закладки дров или угля.

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Вывод. Лучший способ получить горячую воду от стального отопителя на дровах или отработке (такие применяются в гаражах) – сделать теплообменник самоварного типа или емкость на дымоходной трубе. Для кирпичной печи вариантов немного – встраивание емкости либо регистра.

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Расчет размеров регистра

Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, — площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

1. Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
2. Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
3. Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
4. Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).

Схема кирпичной печи с водогрейным котлом, размещенным в топке

Примечание. При расчете отапливаемой площади не нужно брать все 100 или 200 квадратных метров дома, отнимите от них помещения, которые печь обогревает напрямую.

Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

Встраиваем бак в кирпичную печь

Первое и важное правило: планировать монтаж водяного контура необходимо еще до постройки отопителя из кирпича. Переделать готовую конструкцию практически невозможно, придется ее снова разобрать как минимум наполовину. Это касается всех чисто отопительных печек – русской, голландки и шведки, не имеющих варочной поверхности.

В этом случае регистр монтируется в дымооборот печки, а не в топливник

Справка. Если у вас дома или на даче выложена отопительно-варочная плита, то переделать ее иногда возможно. Поднимите чугунную поверхность с конфорками и оцените, можно ли под нее поставить котел и какую форму ему придать. Обязательно посоветуйтесь с мастером – печником.

Предлагаем вариант простой плиты с нагревательным котлом, установленным на пути продуктов горения, но за пределами топливника. Благодаря этому бак изготавливается из металла толщиной 3 мм, чего достаточно для долгой и надежной работы. Схематично агрегат выглядит так:

Совет. Если вы подобрали другую конструкцию, где емкость монтируется в топливник, то ее стенки, обращенные к пламени, делайте из металла толщиной 5 мм, остальные – 3 мм. Для изготовления регистра используйте трубы с толщиной стенки 3,5 мм, а при установке не связывайте его со стенками печки, поскольку у металла и кирпича разные коэффициенты расширения.

Порядок кладки варочной плиты

Кладка печи с водяным контуром, находящимся в камере сгорания, описывается в следующем видеоролике:

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3-4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
2. В кожухе водяной рубашки проделайте 2 отверстия 20-30 мм и приварите к ним патрубки подачи и обратки с резьбами.
3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя. Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п. трубы и поставить в верхней точке открытый расширительный бак.

Заключение

О том, насколько полезна в эксплуатации самодельная печь с водяным контуром, судить нелегко. По отзывам пользователей, в небольших дачных домиках и гаражах такие агрегаты работают безукоризненно. Надо учитывать и тот факт, что мастер, изготовивший отопитель своими руками, не станет его критиковать, а постарается найти позитивные стороны. Ясно одно: налицо экономия средств при равномерном обогреве всех комнат здания. А вот в домах площадью свыше 100 м² стоит задуматься об установке твердотопливного котла.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

Как установить, подключить и подключить вашу новую электрическую плиту за 6 простых шагов

Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования, или просто потому, что вы хотите модернизировать свою кухню. И это здорово, но…

Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простым электромонтажом.

И хотя профессиональная установка электрической плиты сама по себе — непростая задача, существуют юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и окунуться в территорию DIY.

Электротехнические правила и их значение для вас

Давайте начнем с того, что если ваша новая модель плиты более мощная, чем та, которая у вас была ранее, велика вероятность, что вам потребуется установить новую цепь для питания прибора. Однако установка контура плиты может быть выполнена только электриком, сертифицированным по Части P!

С учетом сказанного, если вы можете использовать свою текущую цепь и блок управления плитой, вы можете подключить новую покупку, но вам нужно знать, что вы делаете, поскольку эта процедура может быть фатальной, если вы не будете осторожны. .

Даже если вы точно знаете, что делаете, вам все равно потребуется нанять квалифицированного электрика для проверки вашей работы и выдачи вам сертификата на выполнение мелких электромонтажных работ. Невыполнение этого требования может привести к аннулированию вашего имущественного страхования, и вам будет труднее продать свой дом.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Если после прочтения вы все еще хотите выполнить установку своими руками, перейдите к 6 шагам ниже.

Шаг № 1: Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрическим плитам для работы требуется много энергии, поскольку они выделяют большое количество тепла. Это означает, что вам нужен предохранитель не менее 13 А, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 А (прочтите технические характеристики вашего продукта, чтобы проверить его точные характеристики).

Так как вам нужен отдельный предохранитель для вашего прибора, вам также потребуется подключить вашу плиту к отдельной цепи .Эта изолированная система гарантирует, что ваш кухонный прибор будет постоянно потреблять достаточное количество энергии и что с ним будет совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный изолирующий выключатель.

Как упоминалось ранее, кухонные плиты — это энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти устройства?

По сути, этот тип изолирующего выключателя гарантирует, что в случае короткого замыкания проводка плиты (включая нейтральный провод) перестанет пропускать электрический ток. Это также означает, что вы не испытаете шока, если случайно прикоснетесь к своему прибору после мероприятия.

Обратите внимание, что мы сказали двухполюсный изолирующий переключатель, а не просто «переключатель» или «одинарный переключатель», который также доступен на рынке. Для этого есть причина. Одиночные выключатели могут только обесточить провод под напряжением, но кухонные плиты потребляют столько энергии, что могут запитать даже нейтральный провод. С другой стороны, двухполюсные переключатели отключают оба провода для полной безопасности.

Шаг № 3: Обратите внимание на расположение блока управления плитой.

Ваш прибор должен быть подключен толстым кабелем к так называемому блоку управления плитой. Тем не менее, убедитесь, что ваша плита находится в пределах двух метров от устройства, но никогда непосредственно под ним. , чтобы предотвратить потенциальную пожароопасную ситуацию.

Если у вас более новая модель блока управления плитой, скорее всего, на нем будет установлена ​​неоновая подсветка. Они будут обозначать, когда устройство включено и протекает ли через него какой-либо ток.

Шаг № 4: Выберите правильный кабель для ваших кулинарных нужд.

Если вы только что купили новую электрическую плиту, в упаковке должен быть кабель. Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный:

• Вам нужен кабель достаточной толщины. Для большинства домашних сценариев обычно подходит термостойкий кабель 2,5 мм.
• Кабель должен иметь несколько жил. Некоторые из наиболее часто продаваемых разновидностей поставляются с тремя проводами — синим проводом для нейтрального тока, коричневым проводом для тока под напряжением и оголенным проводом, отводящим остаточный ток на землю ниже.Кабель обычно называют «2 жила и земля» или «двойник и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно прочтите официальное руководство и проконсультируйтесь с профессиональным техником!

Шаг № 5: Включите «горячую зону» вашего устройства в учетную запись.

Горячая зона плиты — это, по сути, область, которая расположена непосредственно над вашим прибором. Итак, прежде чем устанавливать плиту в желаемом месте, освободите ее от любых материалов, которые даже отдаленно легковоспламеняющиеся, таких как дерево, обои, нависающий котел и т. Д.

Между вашим прибором и другими предметами, установленными на кухне, должен быть зазор не менее 300 мм. Это очень важно, когда вы только что сделали капитальный ремонт собственности, включая новую кухонную мебель, установку раковин, установку холодильника с морозильной камерой или установку любых других устройств, таких как стиральная или посудомоечная машины. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6: Подключите плиту к электросети дома.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры безопасности, пора подключить устройство. Вот что вам нужно сделать, чтобы обеспечить успешную установку.

Подсоедините кабель к задней панели плиты

1. Найдите клеммную розетку на задней панели устройства и отвинтите пластину.
2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземление (желто-зеленый) в соответствующие гнезда (нейтраль идет влево, фаза — вправо, земля — ​​в центр).
3. Затяните винты, чтобы закрепить провода на месте, и снова установите заднюю пластину.

Подключите плиту к блоку управления плитой.

1. Убедитесь, что кабель плиты надежно прикреплен к прибору.
2. Заблокируйте цепь плиты на блоке предохранителей с помощью небольшого висячего замка, чтобы никто не случайно щелкнул выключателем, пока вы подключаете электропроводку.
3. Включите двухполюсный изолирующий выключатель, чтобы полностью обесточить плиту.
4. Поместите обрезок винила или другого защитного покрытия под прибор, прежде чем перемещать его на место, чтобы не поцарапать кухонный пол.
5. Используйте тестер напряжения, чтобы убедиться, что ваш блок управления плитой полностью мертв и с ним безопасно работать, затем выверните винты внутри соединений.
6. Осторожно вставьте провода в соответствующие гнезда, затем верните винты на место. При этом будьте осторожны, не перекручивайте винты, т. Е. Не закручивайте их под углом.
7. Наконец, прикрутите изоляционную насадку под проводку, чтобы надежно закрепить провода на месте.

В заключении:

Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже незначительные электромонтажные работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы будете работать с особой осторожностью и с правильным мышлением.

Если, однако, у вас есть хоть малейшее сомнение по поводу какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас.Да, вы заплатите немного больше, чтобы подключить свою плиту, но мы все согласны с тем, что безопасность не имеет цены, верно?

Руководство для начинающих по посещению духовки и ремонту

2. Короткое замыкание в духовке

Другая возможная причина, по которой ваша духовка отключилась, — это короткое замыкание.

Короткое замыкание происходит, когда прямой ток под напряжением проходит к нейтральному выводу цепи . Обычно это приводит к срабатыванию главного прерывателя цепи (MCB), а в некоторых случаях вызывает отключение всего здания.Такое случается редко по сравнению с отключением при утечке на землю.

Короткое замыкание может произойти по 2 основным причинам.

• Сломанные или неисправные компоненты в духовке

Чтобы в печи протекал постоянный ток, должен быть неисправен или неисправен хотя бы один компонент. Вот несколько возможных виновников:

Источник

Компонент 1: Нагревательный элемент

Нагревательный элемент является одним из таких компонентов, который может вызвать короткое замыкание духовки при ее поломке.Из-за длительного использования духовки она может разбиться и позволить току беспрепятственно течь к основному корпусу духовки через свободный конец. Это приведет к прямому короткому замыканию, и автоматический выключатель отключит дом.

Компонент 2: Лампочка

Перегорели лампочки — еще один частый компонент, вызывающий отключение духовки. Лампочка способна выдерживать высокие температуры, но может перегореть из-за чрезмерного использования или окончания срока службы. При взрыве внутренние провода могут соприкоснуться друг с другом, что приведет к короткому замыканию в духовке.

Обычной практикой является наличие запасных лампочек в резерве на случай необходимости.

Компонент 3: Селекторный переключатель функций

Переключатель функций подключен к модулю распределения проводов, который направляет различные проводные соединения ко всем другим компонентам духовки, таким как вентилятор и нагревательный элемент.

Со временем эти провода могут ослабнуть или смещаться, что приведет к короткому замыканию печи из-за прямого контакта с нейтральным выводом.Это может вызвать искру и «хлопающий» звук.

При возникновении такой проблемы при использовании печи рекомендуется вызвать надежного специалиста по ремонту печи для проверки и замены неисправного компонента, поскольку небезопасно продолжать использование печи.

• Посторонние предметы или вредители в духовке

Были обнаружены многочисленные случаи, когда вредители вмешивались в электрическую цепь печи, вызывая ее короткое замыкание.Такое может произойти, если в доме часто встречаются вредители, такие как ящерицы или тараканы.

Если печь не используется часто, некоторые насекомые могут проникнуть в духовку и даже отложить яйца у модуля распределения питания.

Как построить печь для порошкового покрытия, часть II | Порошковое покрытие: полное руководство

Добро пожаловать, , в «Как построить печь для порошкового покрытия — Часть II». См. Как построить печь для порошкового покрытия, часть 1. В части 1 мы построили раму печи, начали обшивать ее листовым металлом, добавили лампы и конвекционный вентилятор, а также изоляцию и нагревательные элементы.Я собираюсь продолжить, если мы остановились. Эта конструкция печи для порошкового покрытия была сделана KNJ Custom Coating, и я хочу поблагодарить их за предоставленную информацию и изображения.

Powdercoatguide.com является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на amazon.com.

Дверца духовки

Дверца этой печи для порошкового покрытия сконструирована так же, как и остальная часть духовки, с использованием стальных шпилек и листового металла, с использованием заклепок, которые удерживают все вместе.В этой дверце также есть окно, через которое вы можете разместить свои детали внутри духовки. Крутая вещь в окне — это то, что оно встроено в меньшую дверцу доступа, поэтому на самом деле дверь внутри двери. Небольшая дверца доступа позволяет вам открыть ее и проверить температуру детали с помощью инфракрасного термометра. Если вы не используете инфракрасный термометр для проверки температуры детали, узнайте, почему вам следует это сделать, прочитайте эту статью: Правильное отверждение порошкового покрытия с помощью инфракрасного Термометр. Маленькая дверца очень маленькая и не пропускает много тепла в духовку.Если вы открываете большую дверцу каждый раз, когда хотите проверить температуру детали, это приведет к резкому падению температуры в духовке, потому что вы позволите теплу уйти. Это вызовет колебания температуры, а это последнее, что вам нужно при отверждении деталей с порошковым покрытием.

Вот как устроен дверной проем:

После того, как основная рама построена, начинается обрамление окна, входная дверь была запоздалой, а обрамление было переделано после следующих двух изображений.Однако эти фотографии дают вам представление о том, как именно оно было оформлено.

Вот и готовая оконная рама. На этом снимке вы можете увидеть, где именно заклепки использовались для скрепления стальных шпилек вместе:


Вот рамка для входной двери. Как видите, он слишком велик, чтобы поместиться в недавно созданную рамку на фотографиях выше. Верхняя квадратная секция будет использоваться в качестве окна, а все остальные открытые секции будут заполнены изоляцией.

Вот дверная рама, адаптированная под дверцу доступа:

На этой фотографии одна сторона двери была покрыта кожей, а также были добавлены угловые распорки для дополнительной поддержки. Поскольку дверца не будет частью основного каркаса духовки и будет просто висеть при открытии дверцы, ей нужна вся поддержка, чтобы оставаться квадратной.

Готовый снимок дверной рамы, включая входную дверь:

Здесь вы можете увидеть размеры двери.Очень важным аспектом при изготовлении этой двери являются угловые вырезы, используемые по бокам двери. Если бы входная дверь и дверная рама были идеально квадратными, дверь не открывалась бы. На следующих двух фотографиях показано, как были сделаны разрезы под углом, чтобы дверь открывалась.


После того, как рама дверцы доступа будет завершена, с нее снимается кожа с одной стороны. Также были добавлены ручка и петли и приклепаны на место:

Затем вырезается отверстие для окна, оставляя кромку листового металла, которая выступает за стойку примерно на 1/2 дюйма со всех 4 сторон.

Теперь установка окна запущена. Установка окна духовки требует большего количества шагов, чем вы думаете. При нагревании стекло и металл будут расширяться, но они не будут расширяться одинаково при одинаковых температурах. Если вы прикрепите окно непосредственно к металлу с помощью высокотемпературного герметика, это не приведет к изгибу, и окно, скорее всего, потрескается из-за разной степени расширения металла и стекла. Чтобы решить эту проблему, сначала на внутреннюю кромку листового металла добавляется высокотемпературный герметик, а затем на все 4 стороны полосами добавляется уплотнение окна духовки.

Высокотемпературный герметик, нанесенный с одной из 4-х сторон:

И на герметик накладывается уплотнитель окна духовки.

Затем окно кладется на место и закрепляется тонкими полосками уголка. На каждый из угловых железных элементов также нанесен кусок уплотнения окна духовки с помощью высокотемпературного герметика. Окно теперь закреплено на месте и запечатано, но из-за мягких уплотнений у него все еще остается немного места для расширения и перемещения. Размер используемого окна составляет примерно 8 x 8 дюймов, и в целях безопасности я рекомендую закаленное стекло.В вашем местном хозяйственном магазине должны быть осколки стекла, которые вы можете купить или легко найти в Интернете.

Этот процесс повторяется с внутренней стороны двери. Таким образом, у вас будет 2 листа стекла и воздушный зазор, чтобы тепло не уходило. Это окно устанавливается в порядке, обратном первому. Сначала тонкий уголок с уплотнением окна духовки. Затем стакан укладывается на место.

Затем вы приступите к работе с внутренней обшивкой двери из листового металла.Вырежьте отверстие для окна, оставив кромку, выходящую за стойку, нанесите высокотемпературный герметик и уплотнение окна духовки со всех 4 сторон.

Затем внутри двери добавляется изоляция из стекловолокна, и внутренняя обшивка двери приклепывается на место. Изоляцию можно разрезать канцелярским ножом, просто используйте в качестве направляющей прямой край, такой как 2х4, уложенный на изоляцию. При работе со стекловолокном не забудьте закрыть всю кожу, надеть респиратор, перчатки и защитные очки. Что касается листового металла, вы можете либо заказать его у поставщика листового металла в соответствии с вашими требованиями, либо вы можете сделать разрезы самостоятельно.Все разрезы в этой конструкции печи (кроме больших листов) были вырезаны с помощью Dremel с усиленным отрезным кругом.

Дверца доступа теперь завершена и может быть отложена. Затем основная дверная коробка изолируется, а внутренняя обшивка из листового металла устанавливается и приклепывается на место.

Перед установкой дверцы духовки передняя поверхность стоек духовки отделывается полосами листового металла, чтобы получилась гладкая поверхность. Этого можно было бы избежать, если бы стальные направляющие каркаса располагались вокруг передней части печи вместо обычных стальных шпилек, поскольку направляющие каркаса имеют гладкую поверхность.. Затем по периметру дверного проема устанавливается прокладка-головастик и приклепывается на место. Прокладка в виде головастика используется специально для работы в условиях высоких температур и может выдерживать температуру более 1000 ° F (538 ° C).

Вот устанавливаемые полосы стального листового металла:

Затем прокладку головастика устанавливают в одну непрерывную петлю вокруг передней части духовки:

Дверь доступа затем устанавливается в главную дверь.Вы можете видеть, что дверца доступа использует две скользящие защелки, чтобы удерживать ее на месте. Входная дверь устанавливается на четырех дверных петлях. Хотя это не было сделано в этой конструкции духовки, полезно укрепить область, к которой крепятся дверные петли, стальным уголком, чтобы предотвратить провисание дверцы при открытии.

Последние штрихи к двери — два этих фиксатора Powertec с защелкой. Они будут держать дверь прижатой к дверной прокладке, чтобы предотвратить выход тепла.

Это завершает сборку дверцы печи для порошкового покрытия. Как видите, для этой конкретной двери было проделано много работы, чтобы иметь все функции, которые хотел строитель. Другой метод установки дверцы доступа с окном в дверцу печи с порошковым покрытием — это немного более короткий путь по сравнению с этим. Это выглядит не так красиво, но позволяет сэкономить деньги и сэкономить на строительстве. Вы можете использовать обычную дверцу домашней духовки вместо постройки своей собственной. В большинстве дверок духовок уже установлено окно, и к нему легко добавить петли.Вот пример: (заслуга в этой идее принадлежит пользователю Duke46 из Powder365.com).

Блок управления

Установка нагревательного элемента была показана в части 1 этой сборки печи. В этой духовке используются 4 нагревательных элемента мощностью 2000 Вт. Вам понадобится способ управления нагревательными элементами. Для этого нужно построить (или купить) блок управления. Вы всегда можете спасти панель управления от существующей бытовой духовки и выяснить, как подключить ее для управления несколькими нагревательными элементами, но если вы строите свою собственную печь для порошкового покрытия и уже зашли так далеко, вам следует построить свой собственный блок управления. .Лучшее в создании собственного дома — это использование ПИД-регулятора духовки. Ваша стандартная бытовая духовка управляет нагревательным элементом с помощью контроллера включения / выключения. Это означает, что если вы установите духовку на 400 ° F (204,4 ° C), в идеале она будет держать элементы включенными до тех пор, пока она не достигнет этой температуры, а затем включать и выключать их, чтобы поддерживать ее. Заметьте, я сказал «идеально». Стандартная бытовая духовка не будет включать и выключать элементы достаточно быстро, чтобы поддерживать точную температуру. Если вы установите температуру на 400 ° F, он может включить элементы до 425 ° F, а затем выключить их.Как только духовка опустится до 375 ° F, она снова включит их. Используя этот метод, вы можете увидеть, что температура колеблется на 50 ° F. Если вам нужны правильно отвержденные детали с порошковым покрытием, это совсем не идеально. ПИД-регулятор подает сигнал 0–100% на нагревательные элементы. Используя ПИД-регулятор, вы настроите свою печь для порошкового покрытия так, чтобы определенный процент был равен 400 ° F, и он будет поддерживать этот сигнал на протяжении всего процесса отверждения, чтобы у вас была постоянная температура 400 ° F. Еще я хочу отметить, что не все ПИД-регуляторы созданы равными.На eBay и Amazon есть много ПИД-контроллеров, которые поставляются с плохими инструкциями и очень быстро умирают. Важно получить качественный ПИД-регулятор. Надежные бренды для ПИД-регуляторов — Auber или Watlow, причем Watlow — это устройство более высокого качества.

Твердотельное реле или контактор?

ПИД-регулятор не может обрабатывать силу тока, необходимую для непосредственного управления нагревательными элементами, поэтому вместо него в комбинации с ПИД-регулятором используется твердотельное реле (SSR) или контактор. Независимо от того, решите ли вы использовать подрядчика или SSR, это личное решение, но что бы вы ни выбрали, люди обычно клянутся тем или другим.При покупке ПИД-регулятора вы должны выбрать тот, который совместим либо с SSR, либо с контактором. Можно использовать несколько SSR или контакторов в зависимости от того, сколько общих ватт требуется для ваших нагревательных элементов. Эта конструкция духового шкафа использует 2 контактора, каждый из которых управляет 2 нагревательными элементами, всего 4 нагревательных элемента. При использовании твердотельного реле очень важно заказать высококачественное устройство или прочитать отзывы о конкретном элементе, который вы заказываете, поскольку существует множество подделок, которые быстро сгорают.Fotek, Watlow и Omega — хорошие бренды, однако на eBay и Amazon есть много поддельных Fotek SSR. Еще один шаг, который необходимо сделать для SSR, — это охлаждение. На SSR с термопастой должен быть установлен специальный радиатор SSR, и вы также можете пойти дальше и использовать радиатор с установленным на нем вентилятором, например кулер процессора. Если вы используете комбинацию радиатор / вентилятор, вентилятор будет работать от источника постоянного тока, поэтому для подключения его к блоку управления вам также потребуется включить плату преобразователя переменного тока в постоянный.Кулер процессора не предназначен для установки на SSR, но вы можете адаптировать их, просверлив отверстия в радиаторе и прикрепив к нему SSR. Если вы решили использовать контактор, время цикла необходимо увеличить в настройках ПИД-регуляторов, иначе срок службы контактора будет значительно сокращен.

Это законченный блок управления для этой конкретной сборки печи:

Как видите, он сделан очень хорошо, и в нем есть элементы управления всем, что установлено в духовке. Точное оборудование, используемое для создания этого блока управления, не было упомянуто производителем, но я составлю список аналогичного оборудования ниже:

Металлический электрический блок
ПИД-регулятор Auber — SYL-2342, если используется контактор, или SYL-2362, если с использованием твердотельного реле
Inkbird IDT-E2RH или таймера Sestos B2E 110-220 В (верхний левый угол)
4 зеленых индикатора
2 красных светодиода зуммера
4 тумблеров

Вам не нужно делать вашу коробку идентичной этот, но использование приведенных выше ссылок даст вам представление о том, какие детали вам понадобятся и где их можно купить.Строитель не стал вдаваться в схемы проводки внутри коробки, поэтому, к сожалению, в этой статье это обсуждаться не будет. Существует масса информации о том, как подключить блок управления, и это всего лишь поиск в Google. Отличное место, чтобы помочь вам выбрать детали и подключить блок управления, — это форумы Caswell Plating Oven Building Forums, а именно эта ветка. Следует иметь в виду, что вы имеете дело с электропроводкой переменного тока, которая может убить вас или сжечь ваш гараж, поэтому, пожалуйста, отнеситесь к этой части конструкции духовки очень серьезно и проведите соответствующее исследование.

Комплект блока управления

со схемой электрических соединений в комплекте
Эти варианты дороже, чем сборка вашего собственного блока управления, но преимущество состоит в том, что при покупке одного из этих комплектов появляется электрическая схема, которая избавляет от догадок. Компания Auber Instruments собрала несколько комплектов блоков управления, которые вы собираете сами. Доступны два класса мощности: до 12 000 Вт и до 7 200 Вт. Для этой конструкции духовки, представленной в этой статье, комплекта на 12000 ватт будет достаточно.Комплект на 7200 Вт не сможет справиться с четырьмя нагревательными элементами мощностью 2000 Вт, упомянутыми в этой конкретной конструкции духовки, но если вы строите духовку немного меньшего размера или духовку с меньшим или меньшим количеством нагревательных элементов, это будет отличным вариантом. В комплект входит практически все, что вам нужно для блока управления духовкой, а также большой радиатор для охлаждения твердотельного реле.
Доступны два новых комплекта, в которых есть вентилятор и контроллер освещения, однако ваш вентилятор и свет должны иметь трехконтактную вилку, чтобы их можно было подключить к верхней части коробки.Если вы предпочитаете жестко подключить вентилятор и освещение к коробке, было бы дешевле и чище получить один из базовых комплектов контроллера духовки и добавить свою собственную проводку и переключатели для управления вентилятором и освещением. Требуется сборка. Щелкните по ссылкам ниже для получения дополнительной информации.

Комплект контроллера печи мощностью 12000 Вт с управлением освещением и вентилятором
Комплект контроллера печи мощностью 12,000 Вт
Комплект контроллера печи мощностью 7200 Вт с управлением освещением и вентилятором
Комплект контроллера печи мощностью 7200 Вт

При установке блока управления на духовку рекомендуется использовать стойки, чтобы немного отодвинуть его от духовки.Если вы установите его непосредственно на духовку, это может привести к нагреву электроники в блоке управления и преждевременной их поломке. Воздушного зазора 1/2 дюйма между блоком управления и печью для нанесения порошкового покрытия достаточно для охлаждения корпуса.

Термопара

В печи для порошкового покрытия используется термопара, которая считывает температуру в печи и подключается к ПИД-регулятору. ПИД-регулятор должен знать, какая температура находится внутри духовки, чтобы регулировать ее. Учитывая, что каждый компонент этой духовки утоплен, конечно, термопара тоже.

Будет построен ящик для размещения термопары, утопленной внутри стены. Здесь вы увидите, как кусок листового металла превращается в профессионально выглядящий продукт:

А вот и термопара установлена:

Электромонтаж, кабелепровод и отделочные работы

Теперь, когда у нас установлены блок управления и нагревательные элементы, нам нужно соединить их вместе. Высокотемпературный провод 14 калибра для подключения к отдельным компонентам и пропуска через стену.Как только провод будет пропущен через стену и выйдет за пределы духовки, вы можете переключиться на обычную проводку, которая намного дешевле.
Электропроводка в этой конструкции духовки должна проходить от блока управления к нагревательным элементам, лампам, вентилятору и термопаре. Электропроводка проходит через стенку печи и проходит снаружи через металлический трубопровод и арматуру. При подключении электропроводки к печи для порошкового покрытия вы должны использовать высокотемпературный провод каждый раз, когда проводите проводку внутри стенок духовки. В этой духовке используется

. Здесь вы можете увидеть расположение 4 утопленных нагревательных элементов вместе с изолированными панелями, установленными за ними.

Некоторые элементы будут поставляться с клеммами, необходимыми для подключения к ним проводов. В случае, если ваши нагревательные элементы не поставляются с ними или если вы собираете нагревательный элемент из бытовой духовки, вы можете использовать неизолированный кольцевой зажим, обжатый на проводе, и вкрутить его в отверстие на разъеме нагревательного элемента. Очень похоже на эту картинку:
После подключения высокотемпературного провода к элементам провод проходит через изоляционную панель и сбоку необходимо просверливать отверстия.Всякий раз, когда провод проходит через листовой металл, вам необходимо использовать перегородку вокруг отверстия, чтобы предотвратить разрезание изоляции провода острым листом. В точке выхода провода из изоляционной панели используется металлический кабелепровод, который затем проходит через жесткий металлический канал с использованием фитингов под углом 90 градусов, пока не достигнет блока управления.

Здесь вы можете увидеть металлические фитинги кабелепровода и провод, проходящий через них:

Трубопровод проходит от нагревательного элемента левой стенки духовки к заднему нагревательному элементу, затем к нагревательному элементу правой стенки духовки и затем до блока управления.Также теперь вы можете видеть, что проводка выполнена, что внешняя часть печи обшита листовым металлом толщиной 20, изоляция была установлена ​​в каждую из изоляционных панелей снаружи печи, а изоляционные панели также были обшитая кожей из листового металла.

Это проводка на правой стороне духовки, она проходит от заднего нагревательного элемента
изоляционной панели к левой стене через трубопровод, затем через изоляционную панель конвекционного канала, последний кусок проводки от правого нагревательного элемента добавляется в связку, затем до панели управления.

Затем панели утепляются:

Это металлические трубы для освещения и конвекционного вентилятора:

Теперь все обшито листовым металлом, за исключением верхней части, она прошла долгий путь с тех пор, как эта металлическая рама в Части 1.

Это внешний листовой металл для верхней части духовки с вырезами для освещения и конвекционного вентилятора:

Изоляционные панели изготавливаются для верхней части духовки с помощью стальных шпилек, вы также можете увидеть металлическую обшивку изоляционных коробок с электрическими коробками, используемыми для подключения проводки к лампам:

Верхние изоляционные панели — это все изолированные электрические коробки и осветительные коробки, которые установлены и приклепаны на место:

Отсюда последняя изоляционная панель сверху обшита листовым металлом.

Готовый продукт

Да будет свет!

Вид через люк:

ТЭНов работы:

Панель управления горит:

Полная печь для порошкового покрытия:
Итак, сборка печи для порошкового покрытия готова. Производитель этой печи из KNJ Custom Coating теперь может наносить порошковое покрытие на все, что поместится внутри этой красивой печи для порошковой окраски высотой 6,5 дюймов, глубиной 3,4 дюйма и шириной 3,4 дюйма. После того, как PID настроен с помощью предоставленных инструкций, он готов к работе.Духовка нагревается до 400 градусов всего за 20 минут, а внешний листовой металл остается прохладным на ощупь.
Я хочу поблагодарить вас за прочтение этой сборки печи с порошковым покрытием. Я надеюсь, вы видите, что вы также можете построить свою собственную большую печь для порошкового покрытия, и я действительно надеюсь, что эта статья и Как построить печь для порошкового покрытия, часть 1 помогут вам в этом.

Если вам понравилась эта статья, дайте мне знать, вы можете оставить комментарий ниже или лайкнуть Powder Coating: The Complete Guide на Facebook, Twitter или Goolge + или подписаться на обновления по электронной почте, используя ссылки в правом верхнем углу страницы сайт.Следите за следующей статьей.

Свет в духовке не включается: 8 распространенных причин того, что свет в духовке не работает

Свет в духовке больше не горит, из-за чего вам сложно следить за процессом приготовления пищи во время выпечки / жарки? Здесь мы объясняем возможные причины этой неисправности и способы ее устранения.

ВОЗМОЖНЫЕ ПРИЧИНЫ ЭТОЙ НЕИСПРАВНОСТИ:

ПРЕДУПРЕЖДЕНИЕ
Перед тем, как что-либо делать с устройством, убедитесь, что вы отключили его от источника питания.
Существует опасность поражения электрическим током.
Наденьте подходящие защитные перчатки, если вам нужно что-нибудь разобрать.
Существует риск получить порезы или травмы.

Неисправна лампа.

Лампа освещает внутреннюю часть духовки. Вы можете проверить лампочку, посмотрев, не сломана ли нить внутри нее. Если это так, вам нужно будет заменить ее на лампочку, подходящую для использования в духовке. На цоколе таких ламп обычно указано 300 ° C.Если вы заменили старую лампу неподходящего типа, она может выйти из строя в следующий раз, когда вы воспользуетесь духовкой.

Плохой контакт в патроне лампы.

Патрон освещает контакт лампы с электрическим током. Если контакт в розетке неисправен, лампочка не загорится. Вы можете проверить, так ли это, поместив два щупа мультиметра (в режиме вольтметра переменного тока) на две клеммы розетки и проверив, присутствует ли на самом деле ток 230 вольт.Используйте изолирующие электрические защитные перчатки при проверке напряжения на розетке, чтобы защитить себя от риска поражения электрическим током. Если лампочка новая и в ней определенно есть ток, но свет не загорается, вам, вероятно, придется заменить патрон.

Не работает предохранительный замок дверцы

Предохранительный замок дверцы обеспечивает надежное закрытие дверцы (в пиролитических печах) и сигнализирует, действительно ли она заблокирована, с помощью небольшого переключателя. Если дверной замок неисправен и не срабатывает при открытой двери, свет не сможет включиться.Вы можете самостоятельно проверить состояние замка. Обычно он находится под основной панелью управления. Его ударный штифт может быть погнут или сломан. Вы также можете проверить механизм переключателя / мини-переключателя (который будет расположен за передней панелью) с помощью мультиметра: убедитесь, что он имеет непрерывность в одном из двух положений.

Защитный термостат неисправен.

Защитный термостат предотвращает перегрев духовки. Если он неисправен, ни духовка, ни лампа не смогут включиться.Иногда термостаты духовки могут быть отключены / активированы охлаждающим вентилятором, неисправным датчиком или неисправностью самого термостата. Некоторые предохранительные термостаты можно сбросить с помощью небольшой кнопки на их верхней стороне или вставив конец скрепки в отверстие посередине. Вы также можете проверить состояние предохранительного термостата с помощью мультиметра в режиме омметра. Отсоедините все разъемы и поместите щупы мультиметра на две клеммы термостата, чтобы проверить целостность цепи (вы должны получить показания).Если он дает нулевое значение, вам нужно будет его заменить.

Коммутатор выбора программ неисправен.

Коммутатор обеспечивает питание как нагревательных элементов, так и освещения духовки. Со временем электрические контакты на коммутаторах могут изнашиваться, в результате чего ток больше не проходит. Когда это произойдет, свет больше не сможет загореться. Вы можете проверить коммутатор самостоятельно. Его можно найти на задней части ручки переключателя программ духового шкафа на главной панели управления.Неисправность часто видна невооруженным глазом. Вы также можете использовать мультиметр, чтобы проверить, все ли контакты целостны при активации.

Клеммная колодка не затянута должным образом.

Клеммная колодка, которая находится на задней панели духовки, служит для подключения прибора к электрической сети. Если какой-либо из ее винтов не затянут должным образом, или какой-либо из проводов, питающих свет, изношен или поврежден, духовка не сможет включиться, а это означает, что свет тоже не загорится.Вы можете попробовать затянуть винты на клеммной колодке. Однако, если это не решит проблему, вам необходимо заменить его.

Повреждение электрических кабелей / проводов

Электрические провода и кабели, которые соединяют все функциональные части устройства вместе, имеют разъемы на концах, и они могут выйти из строя из-за электрического перегрева или в результате физического повреждения, вызванные их скручиванием, сгибанием или разрезанием. Если возникнут проблемы такого рода, печь не сможет включиться.Вы можете проверить состояние электрических проводов и кабелей; их можно найти внутри внешнего кожуха вашей духовки. Вы должны увидеть, надеты ли они невооруженным глазом.

Основная печатная плата неисправна

Основная печатная плата (PCB) управляет всеми функциями вашей духовки (двигатель конвекционного вентилятора, нагревательный элемент, освещение духовки и т. Д.). Если все остальное было проверено, и напряжение 230 В определенно достигает печатной платы, но проблема все еще сохраняется, возможно, плата нуждается в замене.Электрические провода иногда могут защемляться и соприкасаться с металлическим корпусом духовки, что в конечном итоге может повредить компонент, который подает электричество к свету. Вы можете заменить печатную плату самостоятельно или обратиться к услугам сертифицированного производителем инженера.

% PDF-1.7 % 11 0 объект > эндобдж xref 11 85 0000000016 00000 н. 0000002394 00000 н. 0000002581 00000 н. 0000002623 00000 н. 0000003222 00000 н. 0000003704 00000 н. 0000003957 00000 н. 0000004368 00000 н. 0000004622 00000 н. 0000005203 00000 н. 0000005450 00000 н. 0000005950 00000 н. 0000006331 00000 п. 0000006629 00000 н. 0000006654 00000 н. 0000007099 00000 н. 0000007124 00000 н. 0000007256 00000 н. 0000007385 00000 н. 0000007519 00000 н. 0000007964 00000 н. 0000008075 00000 н. 0000008558 00000 н. 0000009092 00000 н. 0000009497 00000 н. 0000009610 00000 п. 0000009645 00000 н. 0000020540 00000 п. 0000030504 00000 п. 0000041227 00000 н. 0000051665 00000 п. 0000061792 00000 п. 0000072229 00000 п. 0000082954 00000 п. 0000093419 00000 п. 0000117581 00000 н. 0000134996 00000 н. 0000166881 00000 н. 0000170488 00000 н. 0000173136 00000 н. 0000173299 00000 н. 0000173563 00000 н. 0000176847 00000 н. 0000176930 00000 н. 0000176999 00000 н. 0000177068 00000 н. 0000177384 00000 н. 0000177644 00000 н. 0000198430 00000 н. 0000198525 00000 н. 0000198594 00000 н. 0000198685 00000 н. 0000214358 00000 п. 0000214624 00000 н. 0000214863 00000 н. 0000214888 00000 н. 0000215256 00000 н. 0000215642 00000 н. 0000215737 00000 н. 0000215880 00000 н. 0000216203 00000 н. 0000216298 00000 н. 0000216441 00000 н. 0000216840 00000 н. 0000216935 00000 н. 0000217078 00000 н. 0000217446 00000 н. 0000217731 00000 н. 0000217849 00000 н. 0000217992 00000 н. 0000218390 00000 н. 0000218485 00000 н. 0000218628 00000 н. 0000218948 00000 н. 0000219043 00000 н. 0000219186 00000 н. 0000219415 00000 н. 0000219801 00000 н. 0000220029 00000 н. 0000220172 00000 н. 0000220315 00000 н. 0000220701 00000 н. 0000220820 00000 н. 0000220963 00000 н. 0000001996 00000 н. трейлер ] / Назад 243997 >> startxref 0 %% EOF 95 0 объект > поток hb«b« Ā

Электропроводка кухонной духовки

Вопрос:

Можно ли использовать контур духовки для водонагревателя?

Глен спрашивает: у меня есть цепь 220 вольт, идущая к моей духовке, могу я использовать эту линию обеспечить питание водонагревателя?

Ответ:
Нет, ты не можешь этого сделать.У каждого из этих устройств должна быть своя собственная выделенная цепь питания, и оба они имеют свое собственное указанное количество мощности. Для водонагревателя требуется специальная цепь на 30 А и 240 В. Размещение водонагревателя в той же цепи, что и духовка, приведет к перегрузке цепи духовки и отключению автоматического выключателя.

---

Вопрос:

Какие электрические соединения у печи на 240 вольт?

Даниэль спрашивает: У меня есть дом 1980-х годов с трехпроводной цепью на 240 вольт, которая сделана из алюминия.Я хотел бы знать, как подключить его кабель к моей новой печке.
Кабельные провода:
1-черная изоляция, 1-черная изоляция с 2 красными линиями изоляции и неизолированным заземлением.
Переходит ли черный провод с красными линиями на красный на плите? Имеет ли значение переключаются ли 2 горячие?

Ответ:
Дэниел, вот типичные электрические соединения на 240 вольт:

Цепь Черный провод к черному проводу печи.
Черный контур с красным и красным проводом печи.
Заземление цепи, зеленый или неизолированный провод с зеленым или оголенным проводом печи.
* Не имеет значения, перепутаны ли черный и красный провода местами с электропроводкой на 240 вольт духовки.
* Некоторые 4-проводные печи допускают подключение белого нейтрального провода к заземляющему проводу. Чтобы убедиться в этом, ознакомьтесь с разделом «Электрические соединения» в руководстве по установке.

---

Электропроводка контура печи

Как подключить схему духовки на 240 В: Требования к электрической проводке и схеме кухонной духовки.Как подключить новую духовку при замене существующей духовки: что делать, если у вас есть черный провод, красный провод, белый провод и заземляющий провод. Как определить провода духовки при замене духовки: Подключение электрических проводов духовки.

---

Новое и обновленное о: Электропроводка духовки

---

Вопрос от Грега, разнорабочего из Тигарда, штат Орегон:
Можно ли установить новую 4-проводную печь с черным, красным, белым и зеленым проводами?

Я только что снял стенную печь в доме 1994 года постройки.Я обнаружил, что источник питания к распределительной коробке для духовки (по отдельной отдельной цепи) — это алюминий типа SE 8AWG, с двумя черными проводами и нейтралью с изоляцией из скрученных жил. Насколько я понимаю, NEC позволяет мне установить новую 4-проводную духовку, с черным проводом духовки на черный, красной духовкой на черную и бело-зеленой духовкой с изоляцией. Кроме того, я должен покрыть соединения антиокислительным составом и использовать специальные гайки для проволоки фиолетового цвета. Это верно?

Ответ Дэйва:

Greg, это зависит от той духовки, которая у вас есть.Некоторые духовки требуют отдельных изолированных нейтральных проводов и заземления. За подробностями обращайтесь к руководству по установке, прилагаемому к духовке.
При сращивании алюминиевых и медных проводов требуется антикоррозийный состав, а соединитель проводов должен соответствовать требованиям UL для проводов AL / CU.

---

Вопрос от Рода, домовладельца из Вудсборо, штат Мэриленд:
Какие правильные соединители проводов следует использовать при жестком подключении двустенной печи?

Это новый ремонт кухни, и я заменяю старую алюминиевую проводку медными 4-проводными проводами 6 AWG на 50-амперный 240-вольтовый выключатель.Следует ли использовать стыковку блока с термоусадочной трубкой? Медный разрезной болт кажется громоздким? Даже самые большие гайки кажутся неподходящими. Коробка 4 дюйма достаточно большая, эти провода не очень гибкие. Я сделаю такое же подключение для индукционной варочной панели.

Ответ Дэйва:

Большие синие разъемы обычно используются для подключения проводов духовки к проводам цепи духовки. Обязательно обрезайте изоляцию и соедините провода рядом друг с другом, а затем установите соединитель проводов, повернув его по часовой стрелке.Установите распределительную коробку, у которой есть необходимые кубические дюймы для общего количества проводов, которые будут заключены внутри коробки.

---

Вопрос от Джо, домовладельца из Инараджана, Гуам:
Какой кабель я должен использовать для контура духовки?

Какой номер провода Romex мне использовать для установки духового шкафа? Какая правильная сила тока?
Какой требуется провод Romex?

Ответ Дэйва:

Джо, размер контура определяется конкретной печью, которая будет установлена.Не все духовки одинаковы, например, двойные, самоочищающиеся духовки и духовки, расположенные в других странах, где напряжение также является важным фактором. Поэтому лучше всего получить информацию об электрических схемах и технических характеристиках, которые можно найти на паспортной табличке оборудования, прикрепленной к духовке, или в руководстве по установке или инструкции, прилагаемой к новой духовке.

---

Подробнее о схеме подключения печи

различных типов электрических розеток и принцип их работы

Включение лампы, включение микроволновой печи или включение телевизора — такие повседневные задачи, что вы даже не задумываетесь о том, что должно происходить в стенах вашего дома, чтобы эти предметы могли Работа.Электричество — важная часть систем в вашем доме, и способность понимать, как оно работает, жизненно важна для выполнения простых вещей, таких как сброс автоматического выключателя или проверка розетки.

В этой статье вы узнаете, как работает обычная электрическая розетка, а также несколько различных типов розеток, которые могут быть у вас дома.

Как работает электрическая розетка

Чтобы электричество работало, необходимо создать цепь. Электрическая розетка — это источник электроэнергии, который вы используете для подключения многих ваших приборов, и именно так вы создаете эту цепь в своем доме.Вот как работает электрическая розетка:

Во-первых, электричество в ваш дом подается от электростанции и линий электропередач. Эта мощность подается в ваш дом и распределяется с помощью автоматического выключателя.

Автоматический выключатель подключается к каждой вашей розетке с помощью проводов.

Выпускное отверстие имеет три отверстия. Первая или левая лунка называется «нейтральной». Вторая лунка, или правая, называется «горячей».Третья яма — это земляная яма. Горячее отверстие подключается к проводу, по которому подается электрический ток. Отверстие нейтрали подключается к проводу, по которому электрический ток возвращается в коробку выключателя. Когда вы подключаете лампу и включаете ее, горячая часть розетки пропускает электричество в лампу, включая лампочку. Цепь замыкается, когда ток возвращается в розетку через прорезь нейтрали и обратно в автоматический выключатель. Когда вы вынимаете лампу из розетки, цепь разрывается, и лампа не работает.

Автоматический выключатель — это один из уровней защиты в доме. Он называется автоматическим выключателем, потому что он «отключит» или «разорвет» цепь (остановит прохождение электрического тока), если электрический ток будет слишком высоким. Еще один уровень безопасности для электрической системы вашего дома — наличие заземленного провода и заземленных розеток.

В чем разница между двухконтактной и трехконтактной / заземленной розеткой?

Если вы живете в старом доме, у вас могут быть розетки без третьей или «заземленной» дыры.Эти розетки не имеют заземляющего провода в электрической системе. Поскольку наличие заземляющего провода и заземленных (трехконтактных) розеток добавляет дополнительный уровень безопасности, в новых домах и зданиях требуются трехконтактные розетки с заземляющими проводами. Провод заземления подключается отдельно к каждой розетке, а затем подключается к нижней части коробки выключателя. Этот заземляющий провод нейтрализует любой опасный электрический ток в земле.

Линия заземления используется для защиты ваших приборов от скачков напряжения или перенапряжения.Он также стабилизирует напряжение и защищает людей, имущество и оборудование от поражения электрическим током.

Например, что-то случилось с горячим проводом в вилке. Когда вы что-то подключили к двухконтактной розетке, вы, скорее всего, испытаете шок. Устройство, которое вы пытались подключить к сети, также могло получить большой электрический ток, потенциально разрушив его.

Если то же самое произойдет с трехконтактной розеткой, и вы подключите что-то (с тремя контактами) к розетке, заземляющий провод поглотит удар и уведет ток в землю, где его можно будет безопасно нейтрализовать.Конечно, вилка все равно не будет работать, но она также не испортит вашу бытовую технику… или вас.

Если у вас есть двухконтактная розетка и трехконтактные приборы (как многие люди), что вы будете делать? Что ж, вы можете использовать так называемую «читерскую» вилку. Вилка подключается к двухконтактной розетке, но имеет три контакта. Однако это не защитит вашу электрическую розетку, стены, изоляцию или ваши приборы от поражения электрическим током. Вам понадобится заземляющий провод в вашей электрической системе, чтобы вы были в безопасности.

Если у вас есть дом, в котором нет заземленных вилок или заземленного провода, вы можете поговорить с квалифицированным электриком, чтобы подключить заземленный провод к электрической системе вашего дома.

Что такое розетка GFCI?

Другой тип вилки, которая может быть у вас дома, — это розетка GFCI или розетка прерывателя цепи замыкания на землю. Этот тип розетки обычно находится в любом месте вашего дома, где розетка (или вещи, подключенные к розетке) потенциально могут контактировать с водой.Он защищает вас от поражения электрическим током и является отличным средством безопасности для кухни или ванной комнаты.

Розетка GFCI — это чрезвычайно чувствительная розетка, которая контролирует ток, проходящий через нее. Если есть небольшое изменение в токе, возвращающемся от оборудования, подключенного к розетке, GFCI автоматически отключит цепь, чтобы электрический ток больше не протекал.

Например, если вы используете радио или фен, и он упадет в ванну или раковину, полную воды, электричество пропустит нейтральный провод и уйдет в воду … а затем в вас, давая вам потенциально жизнь — окончание шока.С розеткой GFCI розетка автоматически отключает электрический ток в тот момент, когда электрический ток не возвращается через нейтральный провод, что спасает вашу жизнь.

Розетки GFCI также легко проверяются, чтобы убедиться, что они работают должным образом. У них есть кнопки «тестирования» и «сброса», которые могут отключать розетку, чтобы гарантировать, что, если розетка действительно покажет отклонение в силе тока, она отключит питание.

Розетки

GFCI следует устанавливать в любом месте, где есть вероятность попадания воды на розетку или то, что вставлено в розетку.Это означает, что такие места, как ваша кухня, ванная комната, водонагреватель, печь и за пределами вашего дома, должны иметь выходы GFCI. Если в вашем доме нет розеток GFCI в этих местах, попросите электрика заменить их или сделайте это самостоятельно.

Landmark Home Warranty защищает электрическую систему в вашем доме даже с нашими самыми простыми планами, потому что мы знаем, насколько электричество является неотъемлемой частью жизни нашего домовладельца. Если у вас есть неработающие торговые точки, позвоните нам и создайте претензию.Мы ремонтируем или заменяем все вышедшие из строя розетки за небольшую плату за обращение в сервисную службу! Вы можете отремонтировать или заменить вышедшие из строя электрические розетки квалифицированным электриком, позвонив нам.

Если вы заинтересованы в том, чтобы ваша электрическая система (или ряд других домашних систем и приборов) была защищена гарантией для дома, ознакомьтесь с нашими планами и ценами и получите бесплатное индивидуальное предложение по гарантии для вашего дома здесь, сегодня !

.
