Двухтрубная система отопления частного дома: сравнение схем

Обеспечение тепла в доме – важнейшая задача для его владельца. Решить ее можно различными способами, однако по статистике большинство зданий в нашей стране обогреваются при помощи водяной системы отопления.

Именно водяной вариант наиболее эффективен и практичен в наших достаточно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из ее наиболее востребованных разновидностей.

Мы предлагаем ознакомиться с вариантами и технологиями сборки отопления с подающей и отводящей теплоноситель магистралью. Информация опирается на строительные нормативы и требования. Для полноты восприятия непростой темы представленные сведения дополнены фото-подборками, наглядными схемами, видео.

Содержание статьи:

• Особенности двухтрубного отопления
• Почему выбирают такую систему?
• Виды систем с подачей и обраткой
  • Открытая отопительная разводка
  • Закрытая циркуляционная система
  • Конструкция с естественной циркуляцией
  • Разводка с принудительной циркуляцией теплоносителя
  • Горизонтальный и вертикальный тип компоновки
  • Двухтрубная обогревательная система с верхней разводкой
  • Двухтрубная конструкция с нижней разводкой
• Выводы и полезное видео по теме

Особенности двухтрубного отопления

Любая с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, который нагревает теплоноситель.

Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, разогревается до высокой температуры, после чего поступает в радиаторы, число которых определяется потребностями здания.

Галерея изображений

Фото из

Принципиальная особенность двухтрубных систем отопления заключается в том, что для обслуживания каждого прибора подводятся две трубы

Нагретый в котле теплоноситель поступает в приборы по магистрали, именуемой подачей, остывший — отводится по трубе, называемой обраткой

Двухтрубный тип устройства отопления обеспечивает поставку во все приборы нагретого теплоносителя практически одной температуры

В двухтрубных вариантах устройства контуров отопления нет никаких ограничений по площади обустраиваемого дома, этажности и сложности системы

Недостатки двухтрубных контуров отопления состоят в расходе материалов, превышающем однотрубные аналоги почти в два раза

Преобладающее число коллекторных схем радиаторного отопления выполняется по двухтрубной технологии, хотя встречаются и однотрубные

Коллекторные схемы устройства систем отопления позволяют скрыть многочисленные трубы системы под стяжкой пола

Скрыть в строительных конструкциях можно не только трубы коллекторной схемы, но и коммуникации тройниковой разводки, выполненной полимерными трубами

Принцип устройства двухтрубного отопления

Трубы для нагретого и остывшего теплоносителя

Главное практическое преимущество двухтубных схем

Отсутствие ограничений по площади и сложности

Экономические минусы использования двух труб

Коллекторные разновидности отопительных схем

Лучевая разводка труб от коллектора в конструкции пола

Эстетические приоритеты скрытой разводки отопления

Здесь жидкость отдает тепло воздуху и постепенно остывает. Затем возвращается в теплообменник отопительного прибора и цикл повторяется.

Максимально просто циркуляция протекает в однотрубной системе, где к каждой батарее подходит только одна труба. Однако в таком случае каждая следующая батарея будет получать теплоноситель, вышедший из предыдущей, а, значит, и более холодный.

Отличительная черта двухтрубной системы — наличие подающей и обратной трубы, подходящих к каждому радиатору

Для устранения этого значимого недостатка была разработана более сложная двухтрубная система.

В этом варианте к подключается две трубы:

• Первая – подающая, по которой теплоноситель попадает в батарею.
• Вторая – отводящая или как говорят мастера «обратка», по которой остывшая жидкость уходит из устройства.

Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

Так как поставка нагретого теплоносителя к приборам производится почти одновременно одной трубой, а сбор остывшей воды другой, двухтрубные системы отличаются оптимальным теплотехническим балансом — все батареи системы и подключенные к ней контуры работают с практически равной теплоотдачей

Почему выбирают такую систему?

Двухтрубное водяное отопление постепенно вытесняет традиционные , поскольку его преимущества очевидны и очень весомы:

• Каждый из включенных в систему радиаторов получает теплоноситель с определенной температурой, причем для всех она одинакова.
• Возможность проводить регулировки для каждой батареи. При желании владелец может поставить термостат на каждый из отопительных приборов, что позволит ему получить нужную температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
• Относительно небольшие потери давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
• При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без ее остановки.
• Возможность монтажа в здании любой этажности и площади. Потребуется только подобрать оптимально подходящий тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, в сравнении с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые приходится устанавливать.

Однако надо учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В итоге стоимость системы получается не намного выше, чем у однотрубного аналога, а преимуществ при этом она дает намного больше.

Одно из значимых преимуществ двухтрубной отопительной системы — возможность эффективной регулировки температуры в помещении

Виды систем с подачей и обраткой

Двухтрубная конструкция характеризуется множеством разновидностей, классифицировать которые можно по разным признакам. Рассмотрим основные из них.

Открытая отопительная разводка

Любая гидравлическая отопительная система представляет замкнутый контур, в который включен расширительный бак. Этот элемент необходим, поскольку нагревающаяся жидкость увеличивается в объеме.

Для выбирается бак, который дает возможность жидкости сообщаться с атмосферой. В этом случае ее часть неизбежно испаряется, что приводит к необходимости постоянно контролировать ее уровень.

Двухтрубная схема отопления открытого типа — самый простой и дешевый вариант сооружения системы. Веский минус ее в том, что в морозный период теплоноситель, напрямую контактирующий с атмосферой, быстро остывает

Это очень важный нюанс, к которому нужно относиться очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и выходу его из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

Более практичные в этом плане соединения гликолей или антифризы, при испарении образуют токсичные пары, поэтому используются только в закрытых конструкциях.

Галерея изображений

Фото из

Специфика устройства открытых систем отопления

Двухтрубное отопление с естественным движением

Удаление воздуха в схемах с нижней разводкой

Расположение котла в открытых системах отопления

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. Конструкция предполагает монтаж , который предназначен для компенсации внезапного понижения или повышения давления в системе. Тем самым он предотвращает поломки оборудования в результате резких перегрузок.

В закрытой схеме монтируется расширительный бак мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак дает возможность удерживать в системе оптимальное для насоса и котла давление. Кроме того, закрытая конструкция позволяет применять в качестве теплоносителя любую подходящую по своим параметрам жидкость.

Это дает возможность получить максимально эффективную и экономичную систему с нужными параметрами. Например, не боящуюся замораживания, если в ней используется антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные отопительные системы делятся на две большие группы.

Галерея изображений

Фото из

Обязательный компонент закрытых схем отопления — экспанзомат — расширительный бачок в виде замкнутой капсулы с резиновой грушей внутри

Закрытые отопительные системы предопределяют использование в устройстве циркуляционного насоса, благодаря которому располагать котел можно в любом удобном месте и прокладывать трубу подачи ниже радиаторов

Приборы двухтрубных систем отопления для балансировки оборудуются терморегуляторами, для отвода излишков воздуха автоматическими или механическими воздухоотводчиками

Закрытые контуры отопления требуют обязательной установки группы безопасности, состоящей из воздухоотводчика для всей системы, манометра и предхранительного клапана, сбрасывающего излишки теплоносителя при превышении давления

Закрытый расширительный бачок для отопления

Расположение котла и приборов в закрытых схемах

Воздухоотводчики и балансировочные устройства радиаторов

Группа безопасности двухтрубной закрытой системы

Конструкция с естественной циркуляцией

Основной принцип функционирования системы таков: котел разогревает теплоноситель, который при увеличении температуры расширяется. Плотность жидкости при этом уменьшается.

Благодаря этому более холодная и потому плотная вода постепенно вытесняет разогретую жидкость вверх. Она поднимается до наивысшей точки системы, где начинает понемногу остывать и самотеком движется в радиаторы.

В батареях вода отдает накопленное тепло и, еще больше остывая и увеличивая свою плотность, движется к котлу. Очевидно, что теплоноситель проходит весь цикл самотеком, без использования дополнительного оборудования.

По причине того, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.

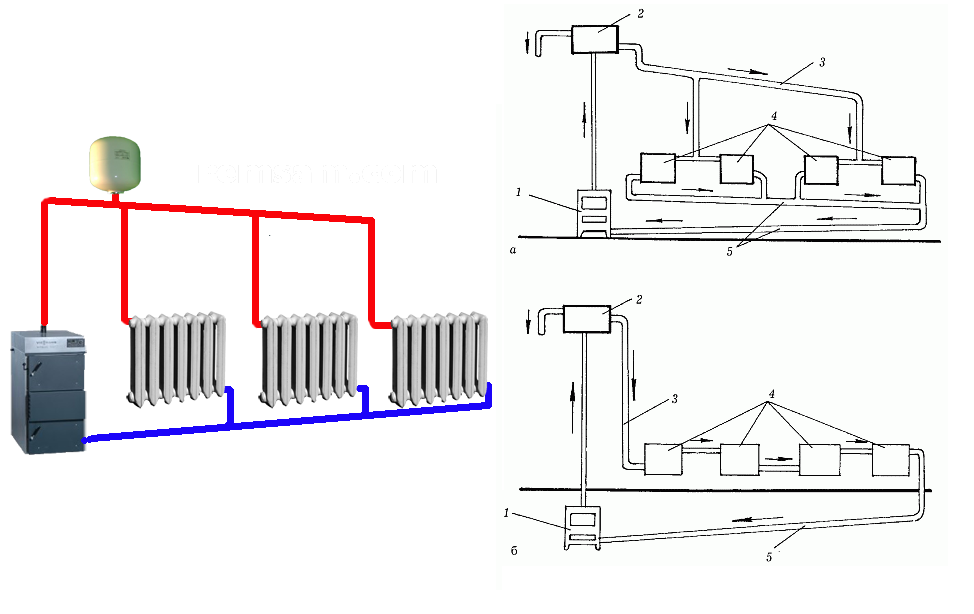

На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. К ее характерным признакам относят трубопровод больших диаметров, благодаря которому уменьшается гидравлическое сопротивление, и обязательный уклон по ходу движения теплоносителя порядка 2 — 3 мм на погонный метр

Неоспоримым достоинством считается продолжительный срок ее службы. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей существенно продляет время ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами может составить порядка пятидесяти лет.

Недостатком таких схем считается относительно невысокий перепад давлений. Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется использовать отопление с естественной циркуляцией в радиусе не более 30 м.

Помимо этого, такая система имеет достаточно высокую инерцию, поэтому с растопки котла и до момента стабилизации температуры в отапливаемом здании проходит довольно большое количество времени.

Отрицательным моментом можно считать и то, что все трубы должны быть уложены под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Отопительная система с естественной циркуляцией способна к саморегуляции.

Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Кроме этого на продвижение жидкости по отопительному контуру влияют еще несколько факторов: сечение и материал труб разводки, радиус и количество поворотов в схеме двухтрубного отопления частного дома, а также наличием и видом установленной запорной арматуры.

Воздействуя на перечисленные факторы можно добиться наибольшей эффективности системы отопления.

Разводка с принудительной циркуляцией теплоносителя

В описанную выше схему включается , двигающий теплоноситель по замкнутому отопительному контуру. Это дает значительные преимущества. Прежде всего, увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

При этом все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им разогреваться максимально равномерно.

При использовании схемы с естественной циркуляцией это невозможно, поскольку температура жидкости, попадающей в радиатор, зависит от расстояния, на которое он удален от котла. Чем дальше батарея, тем холоднее теплоноситель. Принудительная циркуляция дает возможность регулировать уровень разогрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать ее отдельные участки.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить ее в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

Кроме того, существенно упрощается монтаж конструкции, поскольку отсутствует необходимость укладывать трубы строго под определенным углом, точно высчитывать их диаметр и высоту подъема.

На рисунке представлена схема двухтрубной отопительной системы с принудительной циркуляцией. Здесь присутствует насос, двигающий жидкость по контуру

Еще одно достоинство – возможность достаточно безболезненно вносить необходимые изменения в ее схему и компоновку. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что ее существенно удешевляет.

Помимо этого такие системы более экономичны благодаря тому, что разница температур жидкого теплоносителя на входе и на выходе котла намного меньше, чем у аналога с естественной циркуляцией.

Наличие в схеме насоса препятствует появлению завоздушенности отопительной магистрали. В целом разводки с использованием принудительной циркуляции считаются более эффективными, но недостатки у них тоже есть.

Наиболее значимый из них – энергозависимость. Насос не может работать без подключения к источнику питания. При отключениях электроэнергии такая система отопления останавливается. При частых отключениях желательно иметь бесперебойный источник энергии.

К числу недостатков обычно относят и финансовые затраты. Часть из них – это цена циркуляционного насоса, а так же стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает цену монтажа системы. Помимо этого ежемесячно потребуется оплачивать счета за электроэнергию, которая обеспечивает работу циркуляционного насоса.

От правильности выбора насоса во многом зависит эффективность функционирования отопительной системы с принудительной циркуляцией

Схема отопления может быть скомпонована двумя разными способами, которые определяют расположение стояков и трубопроводов в пространстве.

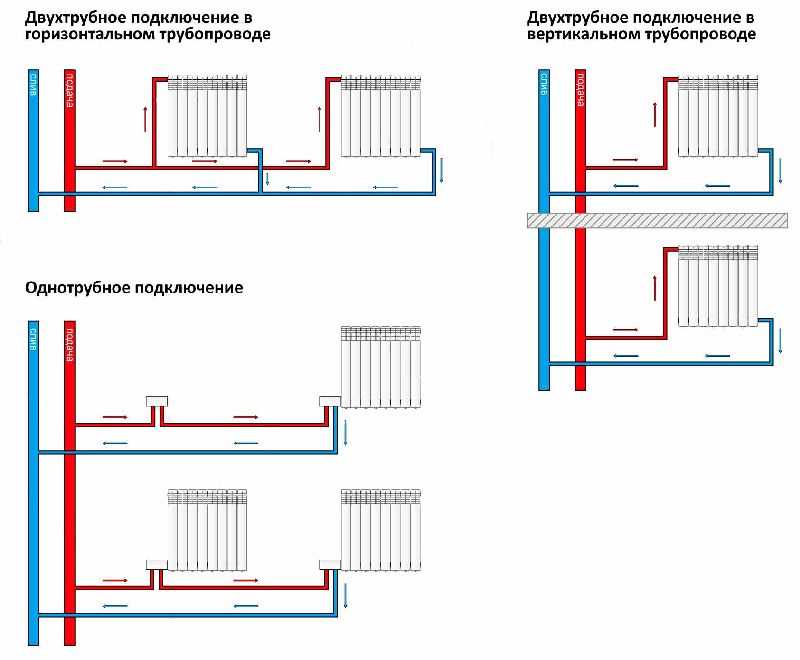

Горизонтальный и вертикальный тип компоновки

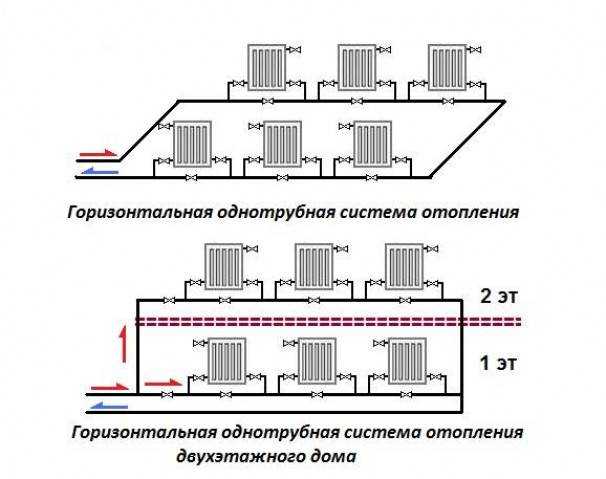

Предполагает подключение приборов отопления к горизонтальной магистрали. Преимущественно монтируется большой площади. Стояки в этом случае оптимально располагать в коридорах или подсобных помещениях.

Достоинством такого типа компоновки считается меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

Горизонтальная разводка отличается от вертикального варианта тем, что количество вертикальных магистралей в ней минимально. Плюс ее в том, что подающую и обратную магистраль можно проложить под полом, минус в том, что для скрытой прокладки нежелательно применять полимерные трубы и требуется обязательно устанавливать на контур циркуляционный насос

Подключение радиаторов производится к вертикально расположенным стоякам. Такой вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключать к отопительному стояку каждый этаж по отдельности. Основным преимуществом системы считается отсутствие воздушных пробок. При этом обустройство отопительной схемы с вертикальной компоновкой обойдется дороже, чем для горизонтального аналога.

Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж по отдельности, что очень удобно

Двухтрубная обогревательная система с верхней разводкой

Главная отличительная особенность такой конструкции – прокладывание подающего трубопровода по верхней части комнаты, обратка отводится по ее нижней  части.

Важное преимущество такой системы: высокое давление в магистрали, что обусловлено значительной разницей в уровнях обратной и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при обустройстве схемы с естественной циркуляцией.

Но при этом расширительный бак, который размещается в наивысшей точке схемы, чаще всего оказывается на неотапливаемом чердаке, что может вызвать проблемы. Как вариант можно рассматривать обустройство бака внутри перекрытия, когда его нижняя половина остается в отапливаемой комнате, а верхняя часть выводится на чердак и максимально утепляется.

Если владелец не особенно озабочен наличием труб под потолком комнаты, желательно располагать подающую линию выше уровня окон.

В этом случае расширительный бак можно расположить под потолком, при условии, что высота стояка будет достаточной для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Правда в последнем случае при обустройстве магистрали нельзя будет использовать соединительные элементы, чтобы исключить появление течи.

На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Представлены варианты двухконтурной и одноконтурной разводки

Внешний вид комнаты с проложенными под потолком трубами недостаточно эстетичен. Помимо этого часть тепла уходит вверх, что делает отопительную систему с верхней разводкой недостаточно эффективной.

Поэтому можно попробовать собрать схему с подающей магистралью, проходящей под радиаторами, но это улучшит только внешний вид системы, никак не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от отопительной системы с разводкой верхнего типа можно получить в двухэтажном частном доме, поскольку естественная циркуляция стимулируется большой разницей в высоте установки котла, находящегося в подвале, и батарей второго этажа.

В очередной раз будет направляться в расширительный бак, который ставится на чердаке или на втором этаже. Откуда по наклонной магистрали жидкость начнет поступать в радиаторы.

В этом случае можно даже совместить отвечающую за наличие горячей воды распределительную емкость и расширительный бак. Если в доме будет установлен энергонезависимый котел, получится полностью автономная отопительная система.

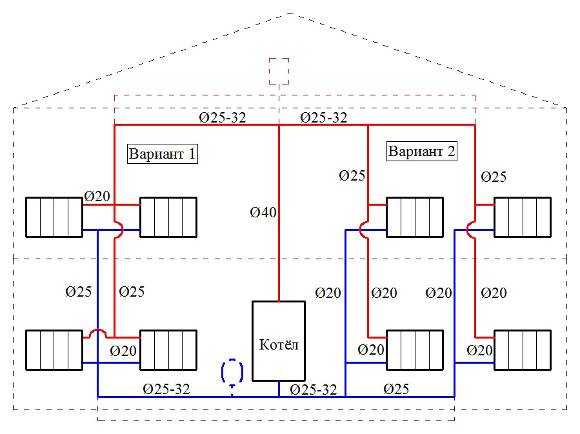

Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух и однотрубные участки. К примеру, однотрубная конструкция монтируется на втором этаже в виде водяного теплого пола, а двухтрубная устанавливается на первом. Возможность регулировать температуру во всех комнатах при этом полностью сохраняется.

Двухтрубная система отопления с верхней разводкой не украшает комнату. Подающую трубу приходится размещать над окном, если постройка не оборудована утепленным чердаком

Главным преимуществом двухтрубной отопительной системы с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие завоздушивания магистрали.

Именно поэтому ее используют достаточно часто, не обращая внимание на значимые недостатки:

• неэстетичный вид комнат;
• большой расход труб и комплектующих;
• отсутствие возможности обогрева помещений большой площади;
• проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным;
• дополнительные расходы на декор, чтобы можно было замаскировать трубы.

В целом система с верхней разводкой вполне жизнеспособна, а при грамотно проведенных расчетах еще и очень эффективна.

Двухтрубная конструкция с нижней разводкой

Схема предполагает монтаж подачи и обратки снизу от батарей. В отличие от системы с разводкой верхнего типа направление движения теплоносителя здесь изменено. Он начинает движение снизу наверх, проходит через батареи и направляется по обратке в отопительный котел.

Системы с нижней разводкой могут включать в себя один или несколько контуров. Кроме того, возможно обустройство тупиковой разводки и схемы с попутным движением жидкого теплоносителя.

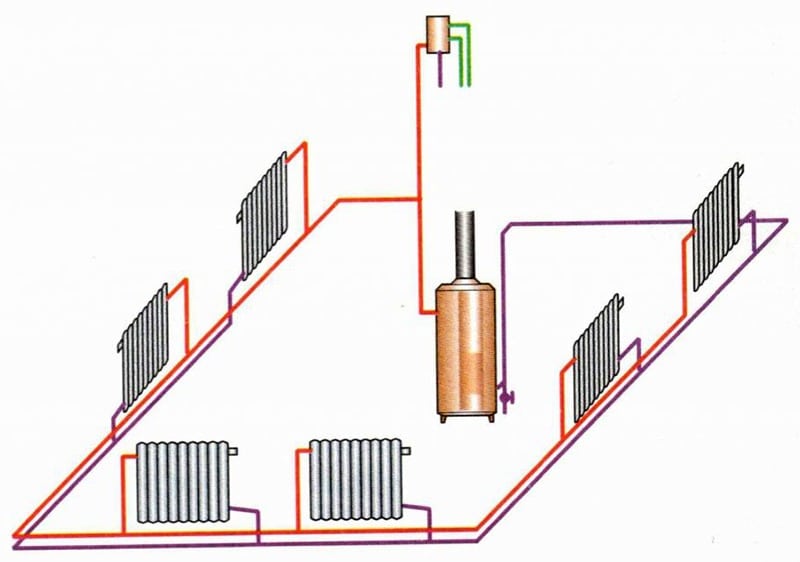

На рисунке представлена отопительная система двухтрубного типа с нижней разводкой. Нижняя схема прокладки подающей магистрали выгодна тем, что не требует настолько же мощного утепления трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла тоже существенно ниже

Главный недостаток конструкции – завоздушивание. Чтобы избавиться от него используются краны Маевского. Причем если система установлена в двух или более этажном доме, предполагается, что такой кран должен будет стоять на каждой батарее. Это, безусловно, не очень удобно, поэтому рекомендуется прокладка специальных воздушных линий, которые включаются в систему.

Такие воздухоотводчики собирают воздух из отопительной магистрали и направляют его в центральный стояк. Далее воздух попадает в расширительный бак, откуда и удаляется. Отопительные схемы с нижней разводкой и естественной циркуляцией используются достаточно редко, поскольку имеют ряд ограничений. Прежде всего это то, что большинство включенных в цепь батарей являются конечными.

По этой причине их приходится оснащать спускниками. Если же в системе присутствует расширительный бачок открытого типа, то спускать воздух придется придется практически ежедневно. Монтаж воздушных магистралей, закольцовывающих подающие трубы, позволяет нивелировать этот недостаток. Однако они существенно усложняют схему  и делают ее более громоздкой. Более того, «воздушка» прокладывается по верху комнаты.

Значимое преимущество нижней разводки, заключающееся в отсутствии проложенной на виду магистрали, при этом теряется. Количество используемых для монтажа труб в таком случае вполне сопоставимо с числом деталей, необходимых для верхней разводки. Поэтому для обустройства двухтрубной системы с нижней разводкой чаще всего используется вариант с принудительной циркуляцией.

Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и почти незаметны

К значимым достоинствам такой системы можно отнести:

• Компактное размещение участка управления всей системой. Чаще всего его устанавливают в подвале.
• Снижение теплопотерь, которое дает прокладка труб по низу помещения.
• Возможность подключения и эксплуатации отопительной системы до полного завершения строительных или же ремонтных работ. К примеру, первый этаж может отапливаться, а на втором будут проводиться необходимые работы.
• Значительная экономия тепла благодаря возможности распределять его по отапливаемым помещениям.

К недостаткам нижней разводки относят большое количество труб и комплектующих, необходимых для монтажа и невысокое давление жидкости в подводящей магистрали. Кроме того, отрицательным моментом можно считать и необходимость монтажа на отопительные радиаторы, а также постоянное удаление воздушных пробок из системы.

Выводы и полезное видео по теме

Видео #1. Обзор и оценка достоинств и недостатков отопительных систем с естественной и с принудительной циркуляцией:

Видео #2. Подробный разбор схемы двухтрубного отопления для трехэтажного загородного дома:

Видео #3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

Отопительная система двухтрубного типа – это широко распространенный способ практичного и эффективного обогрева жилья. Существует множество модификаций такой схемы. Важно правильно выбрать оптимальный вариант для своего дома и произвести грамотный расчет всех параметров системы. Только тогда в доме гарантированно будет тепло и уютно.

Заинтересовала тема статьи, хотите разобраться в неясных момента? Возникли вопросы или есть желание поделиться ценным опытом? Пишите, пожалуйста, комментарии в блоке, расположенном под текстом.

Водяное отопление частного дома своими руками: схемы и советы

Недоступность централизованного отопления заставляет задуматься о монтаже автономной системы. С ее помощью можно создать комфортные условия внутри здания в любое время года. Большинство выбирает водяное отопление частного дома. Своими руками схемы самых сложных контуров могут быть смонтированы практически каждым. Предлагаем познакомиться с отличительными особенностями водяного отопления и нюансами выполнения монтажных работ.

Водяное отопление: создаем комфортные условия в частном доме

Читайте в статье

• 1 Преимущества и недостатки водяных систем отопления
• 2 Теплоноситель и его свойства
• 3 Нормы и требования к автономному отоплению
• 4 Особенности водяной отопительной системы
• 5 Основные элементы водяной системы отопления
  • 5.1 Котел
    • 5.1.1 Калькулятор расчета необходимой мощности котла
  • 5.2 Трубы
  • 5.3 Радиаторы
  • 5.4 Водяные насосы для отопления частного дома
    • 5.4.1 Калькулятор расчета производительности циркуляционного насоса
    • 5.4.2 Калькулятор расчета необходимого напора циркуляционного насоса
  • 5. 5 Расширительный бак и система подпитки
    • 5.5.1 Калькулятор расчета минимального объема расширительного бака
  • 5.6 Тепловой контур
• 6 Выбор отопительных устройств
• 7 Виды водяных систем отопления
  • 7.1 Водяная система «Теплый пол»
  • 7.2 Плинтусные системы отопления
  • 7.3 Радиаторные
  • 7.4 Системы отопления одноэтажного дома с естественной циркуляцией теплоносителя
  • 7.5 Системы с принудительной циркуляцией теплоносителя
• 8 Схемы отопления в частном доме своими руками
  • 8.1 Схема однотрубной системы отопления частного дома своими руками
  • 8.2 Схема двухтрубной отопительной системы
  • 8.3 Схема водяного отопления двухэтажного дома
  • 8.4 Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией
• 9 Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.

Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

1. Низкий КПД.
2. Неравномерный прогрев теплоносителя в трубопроводе.
3. Необходимость установки расширительного бачка.

Для расширительного бачка требуется место

Теплоноситель и его свойства

В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.

Вода не способна оказать вредного влияния на человека

К недостаткам воды следует отнести:

• замерзание при нулевой температуре;
• увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
• содержание солей, которые приводят к появлению осадку на внутренней поверхности.

Внимание! Чтобы предотвратить появление осадка на внутренней поверхности, в отопительный контур следует заливать только дистиллированную воду.

Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.

Нормы и требования к автономному отоплению

Требования к отопительной системе изложены в СНиП 2.04.05-91. Содержащиеся в данном документе нормы призваны создать комфортный микроклимат. Некоторые рекомендации приведены в СНиП 31-02, регламентирующем правила строительства одноквартирных домов.

Отдельно устанавливаются требования к используемому теплоносителю. Его температура должна находиться в диапазоне +60÷80ºС. Максимальный нагрев ограничен +90ºС. При этом наружная поверхность нагревательных элементов, доступ к которым ничем не ограничен, не должна нагреваться выше +70ºС.

Решая, как в частном доме сделать отопление, стоит обратить внимание на возможные способы монтажа отопительного трубопровода. Предпочтение может быть отдано:

• Открытой. Трубопровод прокладывается по строительным конструкциям. Для крепления используются хомуты и клипсы. Используются металлические трубы. Выбор в пользу полимерных изделий делается только при возможности их защиты от механического и/или термического воздействия;

Открытое исполнение является более предпочтительным

• Скрытой. Прокладка водяного контура выполняется в специально подготовленных каналах и штробах, спрятанных за различными декоративными элементами. Актуальны для строений, которые планируется эксплуатировать минимум 20 лет. При этом срок службы труб должен превышать 40 лет.

Внимание! Открытый способ прокладки является приоритетным.

Скрытая должна иметь достаточный срок службы

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

Основные элементы водяной системы отопления

Узнавая, как правильно сделать отопление в частном доме, стоит познакомиться с основными элементами. Они могут иметь различное конструктивное исполнение или изготавливаться из разных материалов. От сделанного выбора будет зависеть срок службы водяного отопления и удобство эксплуатации.

Элементы и их характеристики заслуживают особого внимания

Котел

Данный элемент поддерживает работоспособность водяного отопления. Он вырабатывает тепло, нагревающее воду до требуемой температуры. Производители предлагают отопительные котлы, работающие на:

1. Электричестве. Оптимально с точки зрения безопасной эксплуатации. Такое оборудование не предъявляет повышенных требований к месту установки. Не выделяет продуктов горения. Однако высокие затраты на эксплуатацию и зависимость от энергоснабжения заставляет рассмотреть другие варианты;
2. Газу. Популярный вариант, если вблизи частного дома проходит газопровод. Низкие затраты на эксплуатацию и достаточно высокий КПД делают такое оборудование весьма популярным. Выполнить монтаж газового отопительного котла своими руками не представляется возможным;
3. Жидком топливе. Близок по конструктивному исполнению к газовому аналогу, но комплектуется горелкой другого типа. Устанавливается в отдельном помещении. Из-за большого количества продуктов горения нуждается в регулярной чистке;
4. Твердом топливе. Оптимальный вариант для частного сектора. Монтаж может выполняться своими руками. В процессе эксплуатации необходимо постоянно закладывать топливо в топку и убирать продукты горения.

Внимание! Производители предлагают комбинированные котлы, способные работать на различных видах топлива.

Выбирая подходящую модель, следует ориентироваться не только на вид используемого топлива, но и на мощность оборудования. В среднем 1 киловатт будет достаточно для обогрева 10 квадратов в частном доме, расположенном в южных районах. В средней полосе данный показатель возрастет до 1,5 кВт, а в северных – до 2,0. К полученному значению специалисты рекомендуют прибавить еще 20÷30%. Для облегчения расчетов нашей командой был разработан удобный калькулятор.

Котлы на твердом топливе экономичны в эксплуатации

Статья по теме:

Твердотопливные котлы длительного горения с водяным контуром. В публикации мы расскажем о достоинствах и недостатках данного типа котлов, как они работают, каких бывают видов, как сделать своими руками, а также познакомим с популярными моделями и производителями.



Калькулятор расчета необходимой мощности котла



Трубы

Для отопительного контура используются изделия, изготовленные из различных материалов, каждый из которых имеет свои особенности. Предпочтение можно отдать трубам:

• стальным. Такие изделия еще сравнительно недавно пользовались наибольшей популярностью. Однако при возведении частных домов в настоящее время их применяют реже. Причина кроется в склонности к коррозии стальных поверхностей;

Совет! Решив отдать предпочтение стальным трубам, стоит приобрести оцинкованные изделия или изготовленные из нержавеющей стали.

Стальные трубы стоит защитить от коррозии

• медным. Трубопровод из меди способен сопротивляться воздействию высоких температур и давления. Для него характерен длительный срок службы, однако высокая стоимость элементов из меди значительного ограничивает их использование;

Трубы из меди способны прослужить много лет

• полимерным. Изделия из металлопластика, основу которого составляет алюминий, покрываемый слоем пластика, или из полипропилена, дополнительно усиленного алюминием, обладают рядом достоинств. Они не боятся коррозии, обладают достаточной прочностью, предотвращают появление осадка на внутренней поверхности. Монтаж водяного отопления не потребует значительных финансовых вложений, так как его можно выполнить своими руками без использования специального оборудования.

Внимание! Из-за высокого коэффициента теплового расширения полимеров велика вероятность повреждения труб при замораживании контура.

Полимерные трубы предъявляют требования к условиям эксплуатации

Радиаторы

Эффективность водяного отопления во многом зависит от характеристик установленных радиаторов. Производители предлагают батареи, изготовленные из:

• стали. Такие изделия имеют доступную стоимость. Однако склонность к коррозии значительно снижает возможную продолжительность их эксплуатации;
• алюминия. Изделия отличаются высокой стойкостью к коррозионным процессам при низкой сопротивляемости перепадам давления. Учитывая, что в частных домах давление, как правило, стабильно, алюминиевые радиаторы способны прослужить достаточно долго;
• стали и алюминия. Биметаллические радиаторы обладают преимуществами, характерными для изделий, изготовленных либо из алюминия, любо из стали;
• чугуна. Большой вес батареи предъявляет повышенные требования к используемым крепежным элементам.

Дизайн радиатором может отличаться

Водяные насосы для отопления частного дома

Используется для обеспечения непрерывной циркуляции насоса по отопительному контуру. От его характеристик во многом зависит стабильность работы отопления. Производители предлагают водяные насосы для отопления частного дома различной производительности с разным напором.

Первый параметр можно рассчитать следующим образом: мощность системы разделить на разность температур теплоносителя на входе и выходе и показатель теплоемкости воды. Напор выбирается таким образом, чтобы обеспечить нормальный ток теплоносителя в каждой точке. Специально для наших читателей мы подготовили удобные калькуляторы для расчета производительности и напора циркуляционного насоса.

Циркуляционный насос нагнетает давление

Калькулятор расчета производительности циркуляционного насоса



Калькулятор расчета необходимого напора циркуляционного насоса



Расширительный бак и система подпитки

Входит в состав закрытой отопительной системы. Позволяет компенсировать разность объемов теплоносителя при нагреве и охлаждении. Расширительный бак состоит из двух частей: водяной и воздушной. Давление в последней регулируется таким образом, чтобы обеспечить гидростатическое равновесие при заполнении воздушной части до определенного уровня.

По мере заполнения камеры горячей водой давление повышается, и жидкость начинает продавливать мембрану, повышая давление в воздушной камере. После того как теплоноситель остынет, избыточное давление выдавливает жидкость обратно. Бывают различного типа и объема. Ниже вы можете воспользоваться удобным калькулятором для определения необходимого объема расширительного бака

Расширительный бачок состоит из двух частей

Калькулятор расчета минимального объема расширительного бака



Тепловой контур

Предназначен для передачи, распределения и возврата теплоносителя в котел. Нуждается в тщательном выборе материала труб, так как излишняя шероховатость может стать причиной торможения транспортируемого теплоносителя. В зависимости от гидравлического сопротивления выбор делается в пользу схемы с естественной либо принудительной циркуляции.

Схема контура водяного отопления может отличаться

Выбор отопительных устройств

При выборе котла для водяного отопления следует ориентировать на его мощность, особенности монтажа, геометрические параметры и вид используемого топлива. Наиболее практичными считаются газовые модели, которые в случае необходимости может заменить твердотопливный или электрический аналог. Затраты на эксплуатацию котла, работающего на твердом топливе, намного ниже электрической модели. Последние станут оптимальным вариантом для небольшого частного дома.

При выборе отопительного устройства следует учитывать, как установить котел отопления в частном доме. Отсутствие отдельного помещения значительно сужает перечень подходящей модели.

Отопительные устройства зависят от площади отапливаемого помещения

Виды водяных систем отопления

Прежде чем начать разбираться с тем, как провести отопление в частном доме, стоит познакомиться с существующими видами систем. Каждая из них имеет свои отличительные особенности, определяющие возможную область использования и порядок выполнения монтажных работ.

Водяное отопление бывает различным

Водяная система «Теплый пол»

Чаще всего используется совместно с отопительными системами другого вида. Монтаж достаточно сложный и требует тщательно соблюдения требования. Основное преимущество теплых полов – большая площадь обогрева. За счет того, что пол является одним большим радиатором, удается обеспечить теплообмен в оптимальном режиме. Нагретый воздух поднимается снизу вверх, заполняя пространство. При этом температура воды в контуре снижается до +55ºC.

К недостаткам водяной системы «Теплый пол» стоит отнести необходимость выполнения монтажных работ на этапе строительства частного дома. В готовом строении реализовать проект достаточно сложно. После укладки трубопроводом уменьшается высота потолка.

«Теплый пол» редко монтируется один

Плинтусные системы отопления

Нагревательные элементы водяного отопления имеют форму, внешне напоминающую одноименный строительный аналог. Внутри нагревателя располагаются элементы,включающие медные трубки. Прочный глухой металлический короб обеспечивает хороший теплоотвод.

Нагревательные элементы монтируются по периметру комнаты, благодаря чему удается поддерживать температуру на заданном уровне. По мере прохождения теплоносителя происходит последовательный нагрев медных трубок, металлического короба, воздуха, стен. В результате воздух в помещении прогревается не только из-за теплоотдачи плинтусов, но и стен, вдоль которых они смонтированы.

Наиболее рациональным является монтаж водяного отопления в местах, непосредственно граничащим с улицей. Это подходящий вариант для балкона, террасы или веранды. К преимуществам плинтусной системы следует отнести:

• формирование комфортного микроклимата без активной циркуляции воздуха;
• утепление мест, в которых чаще всего появляется плесень;
• простота выполнения монтажных работ;
• возможность выбора элементов с подходящим дизайном;
• доступность.

К недостаткам следует отнести ограниченную (до 15 метров) протяженность контура. Нередко в одном помещении монтируется 2÷3 контура. Еще одним негативным моментом является невозможность установки мебели вдоль горизонтальных элементов, так как это снизит эффективность водяного отопления.

Плинтусные схемы имеют ограничения по монтажу

Статья по теме:

Теплый водяной плинтус: цена, отзывы. Что из себя представляет эта новейшая система отопления? Цена, отзывы владельцев системы, обзор лучших производителей, рекомендации профессионалов по самостоятельной установке – в этом материале.

Радиаторные

Наиболее распространенный вариант. Теплоотдача осуществляется от нагретых до определенной температуры радиаторных батарей, установленных в каждой комнате. Радиаторному типу отдается предпочтение при устройстве водяного отопления не только в жилых домах, но и общественных зданиях.Грамотный подбор элементов отопительного контура позволяет разумно распорядиться внутренним пространством и создать комфортные условия в каждой комнате.

Популярность обусловлена простотой выполнения монтажных работ. Установку элементов можно выполнить своими руками.

Радиаторная схема самая популярная

Статья по теме:

Какие радиаторы отопления лучше для квартиры подскажет анализ отдельных моделей и характеристик оборудования, рассмотренные в данной статье. От правильного подбора батарей полностью зависит продолжительная работа всей системы и ее эффективность.

Системы отопления одноэтажного дома с естественной циркуляцией теплоносителя

Водяное отопление с естественной циркуляцией актуально для обогрева частного дома небольшой квадратуры. Движение теплоносителя по отопительному контуру обеспечивается за счет воздействия гравитационных сил и законов физики, обеспечивающих подъем воды по трубе.

Нагревшись да заданного значения вода, покину котел, начинается подниматься по трубопроводу, а затем спускается к дальнему радиатору. После этого по отводам теплоноситель начинает поступать внутрь остальных радиаторов. Остывший радиатор возвращается в обратную трубу и спускается к котлу.

При монтаже системы отопления с естественной циркуляцией одноэтажного дома следует создать достаточный уклон для облегчения протекания теплоносителя по трубопроводу. Протяженность горизонтального участка ограничена 30 метрами.

Монтаж системы отопление без насоса отличается доступностью, так как предполагает отказ от использования дополнительного оборудования. Однако из-за ограниченности горизонтального участка и необходимости монтажа труб большего диаметра многие отдают предпочтению отоплению с принудительной циркуляцией.

Радиаторная схема самая распространенная

Системы с принудительной циркуляцией теплоносителя

Такая схема предполагает наличие специального насоса, обеспечивающего принудительную циркуляцию теплоносителя по трубопроводу. В результате становится возможным:

• обогрев частного дома большей квадратуры, включающего несколько этажей;
• формирование контура с многочисленными изгибами;
• монтаж труб с небольшими поперечными размерами.

Предпочтительным является замкнутый контур, при котором количество кислорода, переносимого теплоносителем, резко сокращается, что способствует увеличению срока службы монтируемого контура. Расширительный бачок может располагать в любом месте. К недостаткам следует отнести энергозависимости и большие затраты на выполнение монтажных работ.

Схема с циркуляционным насосом достаточно эффективна

Статья по теме:

Тепловой насос для отопления дома. Подобный способ организации отопления жилища вызывает огромное множество споров насчет эффективности и окупаемости. Давайте попробуем разобраться с этим в специальной публикации.

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

• теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
• пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
• на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Внимание! Однотрубная схема может быть с естественной и принудительной циркуляцией.

Однотрубная модель не всегда эффективна

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Выполнить монтаж отопления своими руками несложно, если придерживаться правил и требований производителей. Работы можно выполнять в следующей последовательности:

Иллюстрация	Описание работ
	Устанавливаем котел на место будущей эксплуатации.
	Монтаж теплового контура в соответствии с выбранной схемой.
	К котлу подключаем систему безопасности.
	За группой безопасности монтируется кран.
	Устанавливается циркуляционный насос.
	Монтируется расширительный бачок.
	Производится обвязка радиаторов.
	Проводится проверка работоспособность водяного отопления и его соответствие схеме.

Таким образом, выполнить монтаж отопления своими руками в частном доме относительно несложно. Делитесь в комментариях, как схема отопления в вашем доме и самостоятельно ли вы выполняли работу.

Watch this video on YouTube

Watch this video on YouTube

Схемы двухтрубной системы отопления | ГрейПей

Двухтрубная система – наиболее популярная схема комплекса водяного отопления. Схема выгодно отличается маневренностью и удобством регулирования от однотрубной системы, более экономична в количестве материала по сравнению с коллекторной конфигурацией. Материал публикации дает обзор устройства и принципа действия, разновидностей двухтрубной конфигурации комплекса отопления.

Содержание

Устройство двухтрубной системы отопления

Схема устройства двухтрубной системы водяного отопления

В водяном отоплении трубопроводы являются одним из главных элементов, служат для подачи нагретого жидкого теплоносителя к приборам отопления и возврата отдавшей тепло воды к источнику теплоты. В случае автономного отопления источником тепла служит индивидуальный котел, в случае централизованного обогрева – магистральные трубопроводы.

Для обеспечения циркуляции теплоносителя между радиаторами и источником тепла в водяном отоплении используют 3 главные схемы:

1. Однотрубная;
2. Двухтрубная;
3. Коллекторная (лучевая).

Кроме того, эти схемы иногда комбинируют между собой. Недостатком однотрубной схемы является сложность управления и регулировки температуры в отдельных помещениях и на приборах отопления. Коллекторная система требует для монтажа наибольшее количество материала по сравнению с другими типами системы.

Двухтрубная схема является «золотой серединой», пользуется самой большой популярностью, особенно при сооружении автономных систем отопления. Популярность системы этого вида вызвана удобством регулирования, обусловленного гидравлическим содержанием схемы.

Базовый принцип устройства двухтрубной системы основан на параллельном подключении отопительных приборов к двум независимым трубопроводом. Один из них служит для подачи горячего теплоносителя в устройства нагрева (радиаторы, конвекторы, регистры и т.д.), второй – для возврата остывшего теплоносителя в котел – для нагрева.

Прямой и обратный трубопроводы выполняют роль коллекторов, давление воды по длине изменяется незначительно. Это позволяет поддерживать во всех точках системы отопления примерно одинаковое давление.

Равнозначное давление во всех приборах нагрева позволяет легко регулировать температуру на отдельных приборах, в помещениях. Установка терморегулирующей арматуры, термоголовок, датчиков температуры дает возможность полностью автоматизировать процесс регулирования температуры.

Поддержание одинаковых гидравлических характеристик также осуществляется изменением диаметра труб по протяженности – в тупиковых ветвях системы. Проходное сечение уменьшается постепенно от первого к последнему радиатору – такая конфигурация двухтрубной схемы называется тупиковой. Кроме нее существует еще одна разновидность схемы – попутная (или  петля Тихельмана ).

Виды двухтрубной системы отопления

Основные виды двухтрубной схемы отопления

Тупиковая схема двухтрубной системы является более популярной, чем петля Тихельмана. На ее сооружение обычно требуется меньшее количество материала.

Как сказано выше, основной принцип устройства тупиковой системы – постепенное снижение диаметров прямого и возвратного трубопроводов по длине ветки, от первого к последнему отопительному прибору.

Регулировка температуры осуществляется регулирующей арматурой. Стоит отметить, что при монтаже любого типа водяной системы отопления на каждый элемент нагрева следует устанавливать запорно-регулирующую арматуру. Это необходимо для отключения радиатора или иного нагревательного прибора для профилактики (промывки) или ремонта. При отключении любого прибора в двухтрубной сети система продолжает работать – это является весомым достоинством описываемой схемы.

Алгоритм регулировки заключается в следующем. На первом радиаторе регулирующая арматура закрывается максимально, оставляют небольшой проток теплоносителя. На каждом последующем приборе вентиль (или кран) приоткрывают немного больше. Такая ступенчатая регулировка позволяет выровнять давление по длине контура и настроить требуемые расходы теплоносителя (и соответственно – температуру).

Небольшим недостатком тупикового построения двухтрубной схемы является то, что при значительном открытии регулирующей арматуры на первом или втором радиаторе они могут заработать в режиме байпаса. Такая ситуация случается редко и вызвана обычно неверным выбором диаметров трубопроводов.

Более выгодной в гидравлическом плане является попутная схема, также известная под названием петли Тихельмана. Здесь прямой и обратный трубопроводы имеют одинаковый диаметр, подключаются к радиаторам с разных направлений. Это позволяет практически выровнять давление теплоносителя во всех приборах отопления без серьезной корректировки регулирующими устройствами – вентилями или кранами.

На монтаж линии по схеме Тихельмана требуется больше трубопровода, чем на сборку тупиковой ветви. Применение той или иной схемы обосновывается обычно строительными параметрами отапливаемого здания – размерами и взаимным расположением помещений.

Двухтрубная система позволяет монтировать на одну линию большее количество радиаторов, чем однотрубный аналог. Причем петля Тихельмана может качественно работать с большим числом элементов нагрева, чем тупиковая конфигурация за счет своего гидравлического строения.

Две основные разновидности двухтрубной системы – тупиковая и попутная – служат базовыми элементами. Общее же устройство всего комплекса отопления имеет следующие конструктивные решения:

1. Подключение веток системы к вертикальным стоякам при количестве этажей более 1;
2. Врезка веток системы в горизонтальные лежаки, размещаемые в нижней или верхней части здания;
3. Подключение тупиковых ветвей или попутных схем Тихельмана к распределительным коллекторам;
4. Сооружение двухтрубной системы с естественной циркуляцией.

Обязательным условием для подключения тупиковых или попутных веток к стоякам и лежакам является установка в месте присоединения балансировочных вентилей. Они необходимы для общей гидравлической настройки всей системы отопления.

Стоит отметить, что двухтрубная схема применяется в основном в системах закрытого типа с принудительной циркуляцией. Сооружение открытой системы с естественной циркуляцией чаще всего требует балансировки – установки запорно-регулирующей арматуры.

Схема двухтрубной системы с естественной циркуляцией теплоносителя

Для представленной схемы обязательным техническим решением будет установка крана и ограничение подачи в первый радиатор, иначе теплоноситель будет проходить по кратчайшему пути. При этом последующие радиаторы будут получать недостаточное количество тепла.

Установка крана или вентиля, имеющего определенное гидравлическое сопротивление, может внести дисбаланс в гравитационное движение теплоносителя. Поэтому лучшим решением для организации естественной циркуляции является однотрубная схема, выполняемая обычно в этом случае без байпасов.

Двухтрубная схема системы отопления – самая популярная конфигурация водяного радиаторного обогрева помещений. Благодаря своим достоинствам – маневренности, простоте балансировки, независимости приборов – она по праву занимает лидирующие позиции в проектных решениях комплексов отопления.

Рекомендуем прочитать:

(Просмотров 6 986 , 2 сегодня)

схемы и виды автономных систем

Владельцы частных домов точно знают, что автономная система отопления намного экономичнее и эффективнее централизованной. Многие домовладельцы доверяют решение вопроса отопления жилья специалистам, которые проводят расчеты, проектируют и контролируют обустройство теплоснабжения.

Однако есть и такие мастера, которые решают обустроить отопление частного дома своими руками, чтобы не переплачивать за услуги специалистов. А ведь это не маленькая экономия семейного бюджета, согласитесь?

Прежде чем приступить к расчетам и проектированию, необходимо определить оптимальный вариант системы и ее компонентов. Мы поможем вам в решении этих вопросов.

В статье представлен подробный обзор возможных инженерных решений для частного дома, обозначены плюсы и минусы каждой схемы, принципы их работы и нюансы монтажа.

Содержание статьи:

• Система отопления: что это такое
  • Система отопления с жидким теплоносителем
  • Воздушное отопление
  • Системы электрического отопления
• Разновидности системы жидкостного теплообмена
  • Простейшая схема — однотрубная
  • Усовершенствованная схема — двухтрубная
  90 Циркуляционная 13 Самотечная Принудительный контур
• Основные элементы системы отопления
• Выводы и полезное видео по теме

Система отопления: какие они бывают

Существует множество инженерных решений для отопления дома. Существует три основных типа систем отопления.

Система отопления с жидким теплоносителем

Самый распространенный в нашей стране способ обогрева дома. Предполагает наличие замкнутого контура, в котором циркулирует .

В качестве последнего чаще всего используется вода, но могут быть и различные антифризы, выгодно отличающиеся низкой температурой замерзания. Для нагрева теплоносителя в систему устанавливается котел любого подходящего типа.

Нагретый хладагент подается в помещения, где он попадает в радиаторы. Эти устройства предназначены для передачи тепла воздуху. В батареях теплоноситель остывает, после чего по трубам поступает в котел, где снова нагревается.

Фотогалерея

Фото

Устройством автономной системы отопления приходится заниматься владельцам домов, значительно удаленных от централизованных сетей. Строятся при невозможности или слишком дорогом подключении к общественному отоплению

При использовании в загородных домах мощных газовых агрегатов напольного типа, масляных и твердотопливных котлов устраивают котельную. Его организация необязательна, если отопление планируется на базе настенного газового или электрического котла

Схема устройства отопления для частного дома зависит от площади помещений и от количества контуров в система. В самом простом варианте котел просто нагревает воду для подачи к радиаторам

Для отопления больших домов обычно строят сложные системы с несколькими контурами, отапливающими разные этажи или секции дома. Это может быть комплекс из нескольких контуров радиаторов, плинтуса и теплого пола

Автономное отопление загородного дома

Котельная в частном доме

Технически простая схема

Схема отопления с гидрострелкой

Такой цикл повторяется многократно. Для регулирования системы можно использовать термостаты, позволяющие автоматически поддерживать заданную температуру, или краны. В этом случае осуществляется ручное регулирование.

Отопление с использованием хладагента представляет собой довольно простую систему для проектирования и реализации. При необходимости вы можете собрать его самостоятельно. Но при этом, безусловно, желательно показать проект специалистам, чтобы избежать ошибок, которые могут значительно снизить эффективность системы.

Системы отопления с жидким теплоносителем всегда выполняются в виде замкнутого контура, внутри которого движется нагретый теплоноситель

К достоинствам можно отнести длительный срок эксплуатации конструкции при условии грамотного монтажа и отсутствия нарушения в работе.

Система работает бесшумно, чрезвычайно проста в ремонте и обслуживании. Важно, что при правильно выполненном проекте во всех отапливаемых помещениях есть возможность поддерживать нужную температуру.

Система эффективна и экономит энергию. Энергоемкость теплоносителя примерно в 4000 раз выше, чем у воздуха. Это позволяет сравнительно быстро нагревать воздух в помещении до комфортной температуры.

Система отопления данного типа состоит из нескольких элементов, основными из которых являются трубопровод, котел и радиаторы (+)

Из недостатков стоит отметить, что такое отопление можно установить только при строительстве или капитальном ремонте дом. Если в качестве теплоносителя используется вода, необходимо учитывать, что температура ее замерзания достаточно высока. Чем может грозить повреждение труб при замерзании системы.

Кроме того, наличие воздуха в трубах с водой провоцирует быструю коррозию элементов конструкции.

Воздушное отопление

Теплоносителем в данном случае является нагретый воздух. Он обогревается водяным или паровым нагревателем, установленным в здании, а также электрическим или воздушным калорифером. После термической обработки подготовленная газообразная среда поступает в помещение.

По принципу действия схемы воздушного отопления делятся на два типа:

• совмещенные с вентиляцией;
• рециркуляционный.

Первый вариант предполагает частичное смешение свежей порции воздуха, захваченного с улицы, и равного объема отработавших газов с выбросом воздушной массы.

Во втором варианте весь воздушный поток, циркулирующий по помещению, улавливается и направляется на калорифер для обработки. Потом возвращается в полном объеме. Понятно, что по санитарным показателям предпочтение отдается первой схеме.

Отапливать дом можно без привычного всем жидкого теплоносителя. Воздушное отопление предполагает нагрев воздушных масс и подачу их непосредственно в отапливаемые помещения (+)

Нагретый до 55-60°С воздух поступает в воздуховоды, по которым выбрасывается в помещения. Здесь он распределяется максимально равномерно. После охлаждения воздушные массы опускаются, где проходят через отверстия, закрытые решеткой, в обратный канал, по которому возвращаются к калориферу. Цикл повторяется много раз.

Такая система отопления регулируется только средствами автоматики, что делает температуру в помещениях исключительно комфортной.

Воздушное отопление максимально безопасно, так как автоматика следит за всеми параметрами системы и при возникновении проблем блокирует ее элементы. Кроме того, в конструкции отсутствуют трубы, заполненные горячей жидкостью, которые при неблагоприятных обстоятельствах могут лопнуть или протечь.

В схемах воздушного отопления отсутствуют привычные обывателю радиаторы, что вкупе с отсутствием труб существенно влияет на стоимость построения системы. Отсутствуют паровые клапаны и водонагревательные типы запорной арматуры.

Фотогалерея

Фото

Воздушный теплоноситель нагревается водяным, газовым или электрическим, реже огневым нагревателем. Нагретый воздух по трубам или непосредственно поступает в обрабатываемые помещения

Воздухонагреватели размещаются в нежилых помещениях: на чердаках, в подвалах, в котельных, организованных на этаже. В воздушном отоплении нет традиционных радиаторов

Теплый воздух после нагрева калорифером подается в помещения по каналам или нагревается непосредственно в помещении

В элементарных воздушных контурах нагрев осуществляется внутренним блоком. Например, печь булерьян или обычную дровяную печь. Нагретый воздух циркулирует по принципу конвекции.

Тепловентилятор

Подвальное оборудование

Канальный воздушный вариант

Отопление частного дома печью Булерьян

При устройстве контура, совмещенного с вентиляцией, также обоснованно решается вопрос обновления состава воздушной массы.

Срок эксплуатации при условии грамотного оформления около 20 лет. К достоинствам можно отнести внешнюю привлекательность воздушного отопления. Сплетения труб, необходимые для конструкций с жидким теплоносителем, в этом случае отсутствуют.

Воздухонагреватель может работать на газе или другом виде топлива. Тип горелки аппарата может быть атмосферным или вентиляторным (+)

Из недостатков стоит отметить возможные проблемы с составом воздуха. Система всасывает загрязненные воздушные массы с улицы, что требует установки фильтров. Их нужно довольно часто менять.

Кроме того, целесообразно использовать т. к. разогретые массы часто бывают пересушенными. Если в систему попадает какое-то ядовитое вещество, например, угарный газ, то оно очень быстро распространяется по всему дому.

Системы электрообогрева

Для обустройства автономного отопления частного дома довольно часто применяют системы, работающие от электричества. Их существует несколько видов, рассмотрим два самых популярных.

Фотогалерея

Фото

Вариант с электрообогревом является одним из самых дорогих в плане эксплуатации решений. Поэтому электрические агрегаты чаще всего используются в качестве дополнения к газовым или твердотопливным котлам

Независимо от мощности отопительного оборудования, его можно разместить там, где удобнее пользователю. Это может быть как прихожая, так и кухня, или жилое помещение, ведь электроприборы при работе не выделяют ядовитых веществ

К электрокотлам подключаются только электрические цепи, обеспечивающие циркуляцию воды. Не нужны ни газовые трубы, ни дымоходы

Для экономных потребителей в номенклатуре электрооборудования есть энергосберегающие электродные котлы. Кроме того, они занимают минимум места, так как монтируются в контур отопления

Ощутимая ниша в область устройства автономных систем отопления занимают схемы на основе индукционных котлов. Они достаточно экономичны и эффективны.

Электрические конвекторы и тепловые пушки пользуются большим спросом. Достаточно подключить их к электросети. Однако они чаще используются в локальном, а не в общем отоплении дома.

Невероятно популярные сейчас системы теплых электрических полов. Среди них тросовые, стержневые и пленочные системы. Все виды можно проложить самостоятельно

Воздушное отопление строится на базе электроприборов: канальных и напольных

Электрический котел спаренный с газом

Расположение в прихожей или кухне

Водяное отопление с электрокотлом

Энергосберегающий электродный котел

Индукционный котел для частного отопления

Установка и подключение конвектора

Системы теплого пола

Электрическая модель обогревателя

Электрические конвекторы, которые представляют собой компактные обогреватели устанавливать в отапливаемом помещении. В зависимости от мощности устройства их может быть один или несколько.

Принцип работы у разных схожий. Холодный воздух через решетку поступает в устройство, где нагревается с помощью электронагревателя.

За счет естественной конвекции или усилий вентилятора нагретые воздушные массы поднимаются вверх, смешиваются с воздухом в помещении и нагревают его. Температура в комнате повышается. Охлажденный воздух падает, снова поступает в устройство, и цикл повторяется.

Использование электрических конвекторов является наиболее простым способом обогрева жилых помещений. Но в то же время, учитывая стоимость электроэнергии, достаточно дорогое

Электрообогрев можно реализовать с помощью инфракрасного излучения. Тонкая гибкая ИК-пленка крепится на потолке или полу и представляет собой своеобразный нагревательный прибор, нагревающий воздух в помещении до комфортной температуры.

Система работает следующим образом. При подаче на пленку электрического тока углеродные элементы нагреваются и начинают излучать инфракрасные волны в безопасном для человека диапазоне.

Эти волны начинают двигаться к первому крупному объекту, с которым сталкиваются. Это может быть пол, мебель или что-то в этом роде. Предметы аккумулируют инфракрасные волны, нагреваются и отдают тепло в воздух. Нагрев очень быстрый.

При этом распределение тепла наиболее благоприятно для человека: в нижней части помещения самый теплый воздух, в верхней — чуть холоднее.

Врачи подтверждают, что схож с солнечными лучами и считается самым благоприятным для человека. Несмотря на существенную разницу в принципе обогрева, оба типа систем имеют схожие преимущества. Прежде всего, это минимальная стоимость строительства.

Не очень привлекательные тарифы энергосбытовых компаний не останавливают желающих получить электрическое отопление. Для управления оборудованием используется автоматика, которая позволяет настроить систему на максимально энергоэффективный режим.

Инфракрасная нагревательная пленка может быть размещена на полу или на потолке. В любом случае будет эффективно и безопасно обогревать помещение (+)

Электричество очень удобно использовать. Нет необходимости использовать какое-либо топливо, что снимает проблему его хранения и покупки.

Кроме того, твердотопливные котлы, например, считаются очень «грязными», поскольку при их работе образуется сажа и зола. Электрооборудование таких проблем не имеет. Он полностью безопасен, не шумит и не производит токсичных выбросов.

Электрические системы обычно очень компактны. Используемые в них устройства могут иметь самую разную конструкцию. Такие системы долговечны и требуют лишь регулярного обслуживания.

Главный их недостаток – затратная эксплуатация, в связи с высокой стоимостью электроэнергии. Несмотря на экономичность систем, счета за электроэнергию обычно впечатляют.

Разновидности системы жидкостного теплообмена

Как показывает практика, чаще всего для обустройства автономного отопления выбирают систему с жидким теплоносителем, поэтому поговорим о ее разновидностях. Такая система реализуется по одной из двух возможных схем.

Простейшая схема – однотрубная

Представляет собой кольцевой замкнутый контур, внутри которого последовательно установлены радиаторы отопления. Теплоноситель поступает в первый из них, затем в следующий и так далее, пока не вернется обратно в котел. Это чрезвычайно простая схема, однако, далеко не самая эффективная.

Основной недостаток заключается в охлаждении теплоносителя на «подходах» к удалённым от котла батареям.

Схема однотрубной разводки предполагает последовательное расположение батарей. Система очень проста, но имеет ограничения в использовании (+)

Жидкость выходит из теплообменника котла с температурой около 75°С. В первый радиатор поступает так же, во второй чуть холоднее и далее дальше. Если продолжительность трубопровода небольшая и радиаторов мало, то это не страшно.

Но если аккумуляторов много, в последних будет находиться теплоноситель, нагретый до 45-50°С. Чего категорически не хватает для нормального обогрева помещения

Исправить ситуацию можно двумя способами. Первый заключается в повышении температуры теплоносителя или добавлении секций к последним радиаторам в цепочке для увеличения их теплоотдачи. Оба варианта потребуют дополнительных денежных вложений, но не гарантируют результат.

Галерея изображений

Фото

Движение теплоносителя в одной трубе

Ограничения по длине

Отсутствие регулирующей арматуры

Диагональное подключение магистрали

Другой способ решения проблемы — установка циркуляционного насоса. Это действительно повысит эффективность однотрубной системы, но также сделает ее нестабильной и более дорогой в эксплуатации.

Усовершенствованная схема — двухтрубная

Основное отличие от первой схемы в том, что теплоноситель к каждому из радиаторов подается практически одновременно. Подающая труба используется для подачи его к устройству, труба, называемая обратной трубой, используется для его сбора и отвода.

Подача теплоносителя к батареям может осуществляться по коллекторной или тройниковой схеме. В первом случае каждое из устройств имеет свою подачу с обраткой. Трубы прокладываются от коллектора в виде «лучей», отсюда и второе название «радиация».

В тройниковом исполнении приборы подключаются последовательно к подаче и обратке с помощью, сборка производится с помощью соединителей с тремя штуцерами — тройниками.

Двухтрубная схема обустройства системы отопления предполагает, что к каждой батарее будет проложена подающая труба и отводящая, обратка (+)

Коллектор предполагает установку вентилей на каждый выход к аккумулятору, что дает возможность его отключения при необходимости. Работа основана на принудительной циркуляции жидкости, поскольку в многочисленных кольцах слишком много гидравлических препятствий для естественного движения теплоносителя.

Фотогалерея

Фото

В двухтрубных схемах отопления подача нагретого теплоносителя осуществляется по одной трубе, именуемой подающей, отвод — по другой, по обратке

Использование двух труб значительно увеличивает материалоемкость системы. Но они во много раз эффективнее однотрубного предшественника

Система лучистого отопления является одной из двухтрубных разновидностей. Теплоноситель к приборам распределяется коллектором, все они нагреваются практически одновременно

Из-за большого количества труб двухтрубные системы сейчас предпочитают прятать в строительных конструкциях. Для этой задачи подходят все виды полимерных изделий.

Пример двухтрубного отопления

Двухтрубное тройниковое исполнение

Радиационный тип отопления

Стяжка трубопровода

Тройниковые разновидности могут работать как за счет естественной гравитации, так и за счет включения в систему циркуляционного насоса. Он перекачивает теплоноситель, поэтому при обустройстве нагревательных колец не нужно соблюдать уклон, а подводящий патрубок устанавливать ниже отопительных приборов.

Основное преимущество — обеспечение равномерного прогрева всех батарей в здании, сколько бы их ни было. Но при этом для его монтажа потребуется намного больше труб и других элементов, соответственно, и стоить он будет дороже. Это главный недостаток двухтрубной системы.

Циркуляционная система гравитационного типа

Теплоноситель внутри отопительного контура должен двигаться. Это может происходить за счет естественной циркуляции. Возникает из-за разницы плотностей, существующих в холодном и нагретом теплоносителе.

Нагретая жидкость имеет меньшую плотность, поэтому начинает самопроизвольно подниматься из котла по стояку, откуда направляется в отводящие трубопроводы и далее к радиаторам. Плотность охлаждающего теплоносителя увеличивается, что утяжеляет его.

Эффективность системы с естественной циркуляцией теплоносителя зависит от перепада температур, высоты подъема теплоносителя и правильно подобранного угла прокладки трубопровода (+)

По этой причине снижается ниже, собирается в обратном трубопроводе разводки, по которому поступает в котел. Таким образом, при работе агрегата будет осуществляться самотечная циркуляция теплоносителя. Однако его скорость относительно невелика и может варьироваться.

Больше всего это зависит от двух факторов:

1. Расположение элементов системы . Радиаторы должны быть расположены значительно выше котла или подняты к потолку, а еще лучше на чердак, основной стояк, от которого будут идти краны батареи.
2. Разность температур охлажденного и нагретого теплоносителя . Чем он больше, тем выше скорость жидкости. По этой причине, во избежание теплопотерь, основной стояк можно утеплить специальным материалом, а отвод, наоборот, ничем не закрыть.

К достоинствам схемы системы отопления частного дома с естественной циркуляцией можно отнести ее дешевизну и простоту в проектировании, обустройстве и обслуживании. При работе абсолютно бесшумен, вибрации нет.

Недостатков совсем немного. Медленно заводится, из-за низкой скорости движения теплоносителя при небольшом перепаде температур.

Грамотно спроектированная система с естественной циркуляцией жидкого теплоносителя может быть достаточно сложной и охватывать не только один, но и несколько этажей (+)

Кроме того, для нормальной циркуляции жидкости в контуре требуется труба, собранная из труб относительно большого диаметра. Такие системы имеют ограниченные размеры из-за низкого естественного давления в магистрали. Длина такой конструкции не может превышать 30 м по горизонтали.

Фотогалерея

Фото

Естественное отопление – самое простое и недорогое решение. В контуре отсутствует дорогостоящее оборудование и сложные узлы

Так как теплоносителю в естественном контуре отопления приходится самому преодолевать гидравлические сопротивления, то диаметр трубы для сборки обычно в 1,5 раза больше, чем для циркуляционных систем

Котел в гравитационной системе обычно располагается ниже радиаторов, чтобы в них стремился сам нагретый теплоноситель. После котла обычно собирают разгонную секцию.

Для того, чтобы самопроизвольно движущемуся теплоносителю не мешали различные препятствия, в естественных системах минимум поворотов и запорной арматуры, практически отсутствуют регулирующие устройства

Гравитационный контур отопления

Трубопроводы большого диаметра

Ускорительная секция после котла

Минимальная регулирующая и запорная арматура

Принудительная схема

Система включена, заставляет теплоноситель двигаться с определенной скоростью. Насос устанавливается в любом месте теплотрассы.

А вот для установки насоса на поставку нужно только купить насос у проверенных производителей, т.к. работать ему придется в неблагоприятных условиях, хотя все выпускаемые в настоящее время циркуляционные модели рассчитаны на такую ​​работу.

Мощность насоса выбирается в зависимости от длины трубопровода и может быть разной. За счет принудительной циркуляции контур может иметь разную длину, вплоть до очень длинной. Скорость продвижения теплоносителя не зависит от перепада температур, что позволяет реализовывать разнообразные инженерные схемы.

Кроме того, появляется возможность использовать трубы небольшого диаметра, это благоприятно сказывается на внешнем виде такой системы отопления.

Включение в схему циркуляционного насоса позволяет реализовать более сложные инженерные решения и делает систему более эффективной (+)

Из недостатков стоит отметить энергозависимость. Это означает, что если нет электропитания, обогрев работать не будет. Для мест, где часты отключения электроэнергии, это очень серьезный недостаток.

Кроме того, установка насоса потребует дополнительных затрат на его приобретение, установку и последующую эксплуатацию.

Основные элементы системы отопления

Набор элементов, входящих в систему отопления с жидким теплоносителем, может быть самым различным. Все зависит от выбранного типа схемы. Тем не менее, несколько основных элементов всегда присутствуют. В первую очередь это бойлер. Агрегат вырабатывает тепло, оно передается теплоносителю.

Фотогалерея

Фото

Обязательным элементом систем отопления являются трубы. В конструкции отопительных контуров применяют изделия из полимеров, стальных сплавов, металлопластика, реже из меди

Для нагрева теплоносителя необходим бойлер. Его мощность подбирается исходя из теплотехнических данных дома и отапливаемой площади

Для передачи тепла в обрабатываемое помещение в контур отопления включают радиаторы. Их теплотворная способность должна соответствовать нагретой кубатуре

Для того, чтобы оставить запас, расширяющийся при нагреве воды (антифриз), в систему включен расширительный бачок. Для закрытых контуров это экспанометр (красный), для открытых — емкость с крышкой и патрубками, к которым патрубки

Если планируется подача нагретого теплоносителя одновременно в несколько устройств или контуров, в контуре монтируются коллекторы. Это распределительные гребенки, обеспечивающие равномерную подачу в разные точки системы

Для стабильной работы сложных систем, преимущественно закрытого типа, требуется установка циркуляционных насосов. Стимулируют движение воды по трубопроводам к приборам

Для защиты замкнутых контуров отопления создаются группы охраны. Предотвращают разгерметизацию контура и преждевременный выход из строя клапанов

Для удаления воздуха, содержащегося в любой жидкости в разных объемах, устанавливаются воздухоотводчики. Ставятся на батареи, и на стояки, и на повороты магистрали

Трубы для систем водяного отопления

Котлы — магистральные тепловые пункты

Радиатор — устройство системы отопления

Бак расширительный для безопасности

Коллекторный вариант организация

Циркуляционные насосы в отоплении

Группа безопасности для закрытых систем

Вентиляционные отверстия

По виду используемого топлива все котлы делятся на:

1. Твердотопливные . Для работы используются все виды твердого топлива: дрова, уголь, торф и др. В продаже можно найти разновидности таких устройств пеллетные и пиролизные устройства.
2. Газ . Они работают на природном или сжиженном газе.
3. Электрический . Генерация тепла путем преобразования электричества.
4. Жидкое топливо . В качестве топлива используется дизельное топливо, бензин и аналогичные материалы.
5. Комбинированный . Устройства оснащены несколькими различными горелками и могут работать с несколькими видами топлива.

Наиболее практичными считаются . Они помогают не остаться без отопления в условиях с перебоями в подаче основного вида топлива. Однако стоимость таких моделей намного выше, чем у стандартных.

Панельный радиатор – один из самых надежных и простых отопительных приборов

Еще одним обязательным элементом системы отопления являются теплоаккумулирующие устройства. Они тоже могут быть разными.

Различают следующие типы радиаторов:

• Панельные представляющие собой цельные стальные панели различных размеров.
• Пластинчатый , состоящий из нескольких пластин, толщина которых может существенно различаться.
• Трубчатый . Они выполнены в виде нижнего и верхнего коллекторов, соединенных отрезками труб.
• Секционный . Собирается из нагревательных секций, количество которых может быть любым.

И последний обязательный элемент данного вида отопительной системы – трубопровод.

Для его сборки используются металлические или пластмассовые трубы. Первые очень прочны, но подвержены коррозии и сложны в установке. Вторые очень просты в сборке, не ржавеют, но прочность разных сортов пластика может существенно различаться. Поэтому очень важно не ошибиться в выборе материала для пластикового трубопровода.

Выводы и полезное видео по теме

Какой способ отопления частного дома выгоднее:

Все об однотрубной схеме отопления:

Принцип работы воздушного отопления:

Автономное отопление может быть оборудовано в разнообразии способов. На выбор решения, несомненно, повлияют климатические особенности местности, где находится дом.

Вряд ли целесообразно оснащать дорогостоящую систему жидким теплоносителем там, где зима длится один-два месяца, а температура редко опускается ниже нуля. Также важно учитывать особенности строения и финансовые возможности. Если принято правильное решение, в доме всегда будет тепло.

Есть чем дополнить или есть вопросы по организации автономного отопления частного дома? Пожалуйста, оставляйте комментарии к публикации. Контактная форма находится в нижнем блоке.

Схемы отопления дома — однотрубная и двухтрубная система отопления

Как работает система отопления с естественной циркуляцией

Основная задача водяной системы отопления — это обеспечить циркуляцию теплоносителя по трубам. Чтобы дом прогрелся, горячая вода из котла должна поступать в трубы и радиаторы. Система отопления с естественной циркуляцией работает по принципу гравитации. Жидкость движется по трубам самотеком без использования насоса. Плотность и вес жидкости при нагревании становятся меньше, а после охлаждения она возвращается в исходное состояние.

В таком устройстве практически нет давления. По расчетам видно, что при давлении в 10 метров водяного столба возникает давление в 1 атмосферу. Получается, что в отопительном приборе одноэтажного дома давление будет от 0,5 до 0,7 атм., а в двухэтажном доме — не более 1 атм.

Преимущества и недостатки отопления с естественной циркуляцией

Как и у любого устройства, у водяного отопления с естественной циркуляцией есть свои преимущества, но также и недостатки. Почему система хороша?

1. Простота установки и обслуживания, легкий запуск системы. Всю установку можно сделать самостоятельно.
2. Нет необходимости покупать дорогостоящее оборудование.
3. Система работает стабильно. Теплоноситель дает наибольшую теплоотдачу и поддерживает необходимую температуру в помещении.
4. Не зависит от электричества. Устройство будет продолжать работать даже при отключении питания.
5. Если дом хорошо утеплен, то с такой системой можно значительно сэкономить.
6. Нет насоса, который производит много шума.
7. При своевременном обслуживании отопительный прибор может работать более 35 лет.

Минусы системы:

• Несмотря на то, что система отопления требует немного материалов, затраты станут намного выше, когда местное сопротивление трубопровода уменьшится. Потому что вам придется установить трубы большего размера.
• Дом прогревается значительно медленнее.
• Если трубы проходят через неотапливаемые помещения, то эти участки необходимо утеплить. В противном случае есть риск, что жидкость замерзнет.
• Такая система отопления подходит только для частных домов площадью не более 100 кв.м., так как действует в радиусе до 30 метров. Это связано с тем, что система имеет маленькую круглую головку.
• Главное условие в доме есть мансарда. Именно туда устанавливается расширительный бачок.

Схема двухтрубной системы отопления одноэтажного дома

При выборе однотрубной системы стоит учитывать возможность отключения каждой батареи (для ремонта, регулировки температуры в помещении )

Используется относительно редко из-за низкой эффективности. Это одна магистраль вдоль стен, проходящая под всеми радиаторами. От каждого из них в него монтируются патрубки, по которым осуществляется подача и отвод теплоносителя. Так как более горячий теплоноситель поступает в первые радиаторы, отдавая им часть тепла, вода уже охлаждается до последних. В результате дом будет прогреваться неравномерно, а помещения, расположенные дальше от котла, прогреваются гораздо дольше. Лучше всего такая схема подойдет для одноэтажного дома небольшой площади, так как снизит затраты на монтаж. Есть и другой вариант однотрубной схемы: когда радиатор врезается в трубу. Недостатком этого метода является невозможность перекрыть один из радиаторов, чтобы не останавливать всю систему.

Выбирая двухтрубную систему, подключать радиаторы можно любым способом: диагональным, боковым, нижним подключением

Типы систем с естественной циркуляцией

Перед созданием схемы отопления частного дома сначала рассчитайте количество тепла требуется для помещения. В расчет включены данные о котле , размещении и диаметре труб, а также уровне теплоизоляции наружных стен. Даже малейшие ошибки в расчетах могут сказаться на качестве отопления дома. Поэтому лучше, если все расчеты будут проводить специалисты. Отопительные системы бывают нескольких видов:

• Открытого и закрытого типа (отличаются расширительными бачками).
• Однотрубный и двухтрубный тип (радиаторы отопления подключаются по-разному).

Открытая система

Открытое устройство включает резервуар (открытый бак), который снабжен патрубком (аварийный перелив). Труба подключается к канализационной системе или выводится на улицу. Бак устанавливают под потолком, иногда на чердаке. Резервуар открытого типа можно сделать своими руками любого размера, что является его основным преимуществом. Имеет доступную цену … Недостатки устройства:

• В бак открытого типа постоянно нужно доливать воду, так как она быстро испаряется. Чтобы постоянно не доливать воду вручную, к баку можно подвести водопровод.
• Часто на металлических элементах цепи образуется коррозия. За счет того, что в открытый бак постоянно поступает кислород.
• Воздух попадает в трубопровод. Закрепив радиаторы под небольшим уклоном, и установив автоматические воздухоотводчики, можно избавиться от проблемы.

Закрытая система

Система с естественной циркуляцией теплоноситель закрытого типа хорошо подходит как для одноэтажных, так и для двухэтажных домов. В контуре отопления установлен мембранный бак. Благодаря баку металлические детали устройства меньше подвержены коррозии. Закрытое устройство работает следующим образом:

1. Закрытый гибкий мембранный бак представляет собой мембранный расширительный бак. Мембрана создает в резервуаре две секции. Первая секция предназначена для охлаждающей жидкости, другая содержит воздух или азот. При расширении теплоносителя лишняя вода из отопительного контура уходит в бак.
2. Мембрана начинает растягиваться из-за горячей воды, а газ во второй части сжимается.
3. Когда вода остывает, газ снова увеличивается и выталкивает охлаждающую жидкость обратно в систему. Таким образом, происходит непрерывное заполнение водяного контура теплоносителем.

Если выбирать между открытой системой и закрытой, то дешевле приобрести или создать своими руками открытый бак. Мембранный бак стоит в несколько раз дороже , поэтому используется редко.

Однотрубная система

Для одноэтажных домов небольшой площади подходит однотрубное отопление. В двухэтажном доме такой вид отопления будет малоэффективен. Преимущества системы – дешевый монтаж, простая конструкция, трубы не монтируются под потолком, а значит, общий интерьер помещения не испортится. Однотрубный тип отопления работает по следующему принципу:

• Жидкость поднимается по вертикальному участку трубы.
• Далее теплоноситель перемещается в горизонтальную трубу. Эта труба соединяет радиаторы отопления.
• Охлажденная жидкость возвращается обратно в котел из внешнего радиатора.

Эта система имеет свои недостатки. Чем дальше стояк подачи, тем ниже температура радиаторов. Байпасы помогут повысить производительность. Чтобы наладить равномерный обогрев дома, в местах подключения радиаторов ставят перемычки. Даже после точных расчетов , однотрубный тип системы будет малоэффективен, если в одноэтажном доме больше трех комнат. Проблему можно решить, модернизировав систему циркулярным насосом.

Схема двухтрубного водяного отопления частного дома с естественной циркуляцией

Двухтрубный тип отопления подходит для отопления двухэтажного дома. Если сравнивать однотрубную и двухтрубную систему, то во второй — жидкость подается на все радиаторы горячей. Двухтрубная схема имеет особую конструкцию, состоящую из двух труб. Один на подачу, другой на возврат. К каждому отопительному прибору подключается подводящая труба. Подключение осуществляется через отдельный входной кран. А обратка подключается отдельно. Преимущества системы отопления с верхней и нижней разводкой в ​​том, что ее установка очень проста, а эксплуатационные характеристики эффективны. С такой системой:

1. Можно не добавлять к радиатору дополнительные секции для улучшения обогрева.
2. В отличие от однотрубной схемы, для прокладки трубопровода в этой системе используются трубы меньшего диаметра.
3. Простая настройка системы.
4. Тепло распределяется равномерно.

В настоящее время можно создать своими руками двухтрубный тип отопления с естественной циркуляцией . Для его изготовления используются стальные или полимерные трубы. .

Схема расчета системы отопления с естественной циркуляцией

Самое сложное при проектировании системы отопления — правильный расчет. Насколько хорошо будет работать устройство, зависит от длины и угла наклона труб, а также количества витков на нем. Это нужно знать, потому что в контуре нет давления. Что нужно учитывать при составлении схемы и расчете:

1. Какой диаметр труб и материал из которого они изготовлены.
2. Угол наклона труб.
3. Типы охлаждающих жидкостей.
4. Способы подачи охлаждающей жидкости.

Преимущества принудительной циркуляции ↑

Отличием схемы с принудительной циркуляцией является установка в насосную систему

Эффективность системы с принудительной циркуляцией теплоносителя достигается за счет возможности регулирования и настройки необходимый уровень нагрева в каждой комнате и для каждого радиатора. С точки зрения владельца этот нюанс иногда выступает решающим фактором при выборе типа системы. Говоря о других преимуществах системы отопления с принудительной циркуляцией для одноэтажного дома, стоит отметить:

1. Допускается применение труб любого диаметра, тогда как в системе с естественной циркуляцией они должны быть большого диаметра и располагаться под уклоном.
2. Линия может быть размещена в любой плоскости (горизонтально, вертикально), трубы могут быть уложены в пол, размещены на минимально-низком уровне, может быть установлена ​​система теплого пола. Из-за впрыска охлаждающей жидкости вода в любом случае будет уходить в радиаторы.
3. Благодаря использованию труб малого диаметра система не требует подпитки большим количеством воды.

4. Для системы с принудительной циркуляцией нет необходимости установки труб с уклоном и размещения бака в высшей точке

   Возможность установки автоматизированного источника тепла (котла), который будет самостоятельно нагревать теплоноситель по к заданным параметрам.

5. Возможность подключения устройств дистанционного контроля температуры (комнатный регулятор).

Анализируя недостатки схемы принудительной циркуляции, стоит отметить основные. Во-первых, при отсутствии электричества в доме не будет отопления. Не рекомендуется использовать такую ​​систему, если в районе есть перебои с электричеством. Специалисты отмечают еще один недостаток – создание шума при работе циркуляционного насоса. Но это можно решить. Например, путем установки котла и насоса в нежилом здании, котельной, подвале.

Выбирая современные варианты котлов, следует знать, что почти все они оснащены встроенным насосом. Работает, конечно, не бесшумно, но и не настолько громко, чтобы считаться проблемой. Например, вытяжка на кухне производит гораздо больше шума.

Какой материал для труб лучше всего?

Способ монтажа контура, защита от коррозии и гидравлическое сопротивление, все эти показатели будут зависеть от материала, из которого изготовлен трубопровод. Для системы отопления можно использовать полипропиленовые , стальные, металлопластиковые и медные трубы.

• Материал полипропилен. Полипропиленовые трубы хорошо выдерживают высокие температуры, имеют длительный срок службы (более 25 лет), гладкие внутри. Установка требует специальных инструментов и стоит дорого.
• Сталь. Несмотря на то, что такие трубы достаточно прочны и имеют доступную цену, они подвержены коррозии и зарастанию. Кроме того, для установки требуется сварка или несколько фитингов.
• Металлопластик. Легкие трубы имеют идеально гладкую внутреннюю поверхность. В результате они свободны от коррозии и отложений. Но после установки придется постоянно дергать за резьбовые соединения, что является большим недостатком. Срок их службы около 15 лет, а для труб это очень мало. У них высокая стоимость.
• Трубы медные. Медные трубы имеют красивый внешний вид и срок службы более 100 лет. Для монтажа используется пайка, очень дорогая по стоимости.

Чтобы определить какой диаметр трубы подходит для обогрева вашего дома, необходимо знать что:

1. Диаметр трубы выбирается исходя из материала из которого изготовлены трубы и из выполненных теплотехнических расчетов .
2. Рассчитайте количество тепла, необходимое для помещения, и прибавьте к результату 20%.
3. По значениям, указанным в таблицах СНиП, рассчитывается сечение трубопровода. Для расчета берут показания теплоемкости и размера трубы (внутреннего сечения).

Если после каждого разветвления устанавливать подводящий патрубок на 1 размер меньше предыдущего, то циркуляция теплообменника станет в несколько раз интенсивнее. Обратная труба монтируется с удлинителем. Это вычисляет минимальный диаметр двух труб. Придерживаясь полученных значений, для каждого участка трубы устанавливается свой размер.

Способы подачи теплоносителя

Теплоноситель может циркулировать от котла к нагревательному устройству двумя путями. Через нижнюю или верхнюю заправку.

• Нижнее заполнение. Этот метод заполнения используется только для однотрубных систем. Трубопровод прокладывается на уровне пола, при этом вертикальные трубы можно не использовать. Нижнее заполнение малоэффективно без циркулярного насоса.
• Верхнее заполнение. Они используются как для однотрубных, так и для двухтрубных систем. Благодаря тому, что распределительная труба установлена ​​под потолком, горячий теплоноситель активно подается к каждому радиатору. Далее, остывая, вода уходит в обратку, смонтированную вдоль пола.

Схемы электрических соединений

Схема отопления частного дома с газовым котлом

По способу подключения радиаторов отопления принято различать две схемы устройства схем систем отопления: однотрубную и двухтрубную трубка.

Для однотрубного монтажного узла своими руками характерно последовательное расположение отопительных приборов на подающем контуре. Пройдя из верхней точки через все радиаторы (красная линия), вода возвращается по обратке (синяя линия) в котел.

Схема однотрубной самотечной системы отопления

В двухтрубной системе устанавливаются два отдельных контура циркуляции. По одному течет горячий теплоноситель, отдавая тепло радиаторам, по другому контуру – остывшая вода направляется от радиаторов к котлу.

На рисунке ниже показана двухтрубная система отопления для двухэтажного дома. Распределение теплоносителя (красная линия) по радиаторам начинается с максимальной высоты Н, обеспечивающей требуемый циркуляционный напор. Охлажденный теплоноситель (синяя линия) собирается в обратке и направляется на вход в котел.

Двухтрубная схема самотечной системы отопления

Отопление 2-х этажного дома. Схема отопления двухэтажного дома

Перед каждым домовладельцем, решившим грамотно сделать отопление в своем двухэтажном доме, изначально встает вопрос выбора типа системы. Есть несколько вариантов традиционных и новых схем, но чтобы остановить свой выбор на какой-либо из них, нужно немного разобраться в сути вопроса. Задача данной статьи как раз и состоит в том, чтобы рассмотреть, что такое схема отопления двухэтажного дома, выявить плюсы и минусы каждого вида системы.

Однотрубный или двухтрубный?

Как следует из названия, эти системы отличаются количеством магистральных трубопроводов, подающих теплоноситель к радиаторам. В однотрубной схеме все соединения аккумуляторов подключаются к одному общему трубопроводу, который является и подающим, и обратным. Ярким примером такой системы является знаменитая «Ленинградская», показанная ниже на рисунке:

Несмотря на кажущуюся простоту монтажа и экономию материалов, однотрубная система имеет один серьезный недостаток. Так как каждая батарея сбрасывает охлажденную воду в общую магистраль, то теплоноситель поступает к следующему радиатору с более низкой температурой, и так до конца ветки. Из-за этого самый последний обогреватель может быть еле теплым. Что это значит?

Помещение еще надо отапливать, а значит надо будет увеличить теплоотдачу батареи, то есть увеличить количество секций. Получается, что мы сэкономили на трубах и фитингах, но потратили на дополнительные секции. Добавьте к этому сложность регулирования в двухэтажных домах и невозможность естественной циркуляции.

Недостаток двухтрубной системы только в том, что для ее сборки требуется больше материалов, так как в этом случае подающий и обратный коллекторы разделены. То есть ко всем батареям теплоноситель поступает по одной трубе, а уходит по другой. Эта схема системы отопления частного дома имеет множество преимуществ, поэтому является самой популярной. Это повод остановить свой выбор на двухтрубной системе.

Типы двухтрубных систем

В настоящее время в частном домостроении применяются следующие виды двухтрубных схем:

• с естественной циркуляцией;
• с принудительной циркуляцией;
коллекторная система
• ;
Схема
• с двухконтурным котлом.

Каждая из вышеперечисленных систем имеет свои особенности, преимущества и недостатки, которые определяют область ее применения. Рассмотрим все схемы по порядку и раскроем их особенности.

Система естественной циркуляции

Принцип работы основан на конвективном движении воды. Горячий теплоноситель, выходящий из котла, имеет меньшую плотность и вес, чем охлажденная вода, поступающая по обратке. Последний стремится опуститься и вытеснить более легкий нагретый теплоноситель. За счет этого происходит естественная циркуляция. Для нормальной работы системы необходимо выполнение нескольких условий:

• из-за малой скорости движения жидкости диаметры труб должны быть увеличены для обеспечения необходимого расхода теплоносителя;
• разница плотностей и масс воды при разных температурах невелика, поэтому схему отопления с естественной циркуляцией следует монтировать с большими уклонами горизонтальных участков;
• трубопроводная сеть находится под естественным давлением, создание избытка недопустимо, иначе поток жидкости прекратится. Это означает, что расширительный бак может быть только открытого типа и должен устанавливаться над всей системой;
• , чтобы выдержать все уклоны, котел часто приходится размещать в неглубоком углублении.

Что нам дает такая схема разводки отопления в двухэтажном доме, где соблюдение всех условий требует тщательных расчетов и приводит к большому расходу материалов и сложности монтажа? Ответ прост: гравитационный контур, функционирующий в связке с обычным твердотопливным или газовым котлом, делает водяное отопление двухэтажного дома независимым от электричества. Иногда это очень важный фактор, например, в районах с ненадежным электроснабжением. Это область применения гравитационных систем.

Система принудительной циркуляции

Здесь движение теплоносителя по сети трубопроводов происходит за счет работы циркуляционного насоса, создающего в нем избыточное давление. Введение в схему насосного устройства позволило добиться следующих преимуществ:

• уменьшение диаметров труб. Расход жидкости увеличился, и теперь для обеспечения необходимого расхода можно использовать меньшее проходное сечение труб;
• повышение эффективности работы. Если схема отопления с принудительной циркуляцией разработана правильно, то высокотемпературная вода успешно дойдет как до ближнего, так и до самого дальнего радиатора;
Трубы
• можно уложить максимально удобным способом, что играет огромную роль в вопросах дизайна интерьера. Львиную долю магистралей можно скрыть с помощью коробов или конструкций пола и стен;
• удобство и комфорт при эксплуатации. Дело в том, что принудительная циркуляция позволяет реализовать любые проекты по автоматизации климат-контроля в доме;
• эффективность в энергопотреблении. Вывод следует из предыдущего пункта, так как автоматика позволяет отапливать помещения по суточному графику в то время, когда в них находятся люди;
• система легко регулируется.

Примечание. В двухэтажных домах, где задействована старая схема с естественной циркуляцией, всегда можно установить насос. Эта модернизация позволит реализовать если не все, то основные преимущества напорной системы.

Монтаж контура с искусственным толчком трудоемкий, но относительно несложный, его можно смело делать своими руками. Взять хотя бы расширительный бак мембранного типа, который не нужно размещать на чердаке, да еще и контролировать уровень воды, как в случае самотечного. Его место в топочной, возле котла.

Самым существенным недостатком схемы является ее нестабильность. Стоит только отключить двухэтажный дом от электричества, и через некоторое время в помещениях пропадает тепло. Способы устранения недостатка хоть и просты, но затратны: покупка и использование электрогенератора или, на худой конец, источника бесперебойного питания.

Что касается якобы дороговизны материалов, то мы уже обсуждали этот вопрос, говоря об однотрубной системе. Хотя следует учесть, что стоимость зависит от количества регулирующей арматуры и средств автоматизации, включенных в проект отопления. В бюджетном варианте сборка схемы обойдется чуть дороже однотрубной.

Коллекторная система отопления

Это одно из новых направлений в области отопления частных домов, появившееся сравнительно недавно и берущее начало от двухтрубных напорных систем. Только в отличие от них коллекторная система отопления двухэтажного дома имеет множество ответвлений, сходящихся к одному центру – распределительному коллектору. Схема напоминает набор лучей, расходящихся во все стороны, с распределителем внутри, как показано на рисунке:

Как видите, в системе лучистого отопления предусмотрено отдельное подключение каждого радиатора к коллектору, непосредственно подключенному к котел. При этом «лучи» полностью скрыты в конструкции пола, а распределитель встроен в стену внутри специального шкафа. На виду остаются только линии подачи к батареям, да еще ответвление, идущее от котла.

Бесполезно кого-то убеждать в том, что коллекторная схема отопления в двухэтажном доме самая эффективная из всех. Каждый радиатор питается отдельно, они не влияют друг на друга. Регулирование и автоматизация могут быть реализованы по желанию. Радужную картину портит только одно обстоятельство – дороговизна. Этот факт также хорошо понимается при одном взгляде на схему. Есть и недостаток, который передался по наследству – зависимость от электричества.

Схема отопления двухконтурным котлом

В реальности схема отопления двухэтажного дома с двухконтурным котлом ничем не отличается от обычной двухтрубной системы. Проблема несколько надуманная и ее решение никак не зависит от тепловых сетей. Суть дела в том, что двухконтурный котел отключается от системы во время нагрева воды и занимается исключительно ГВС. Если это происходит долго, то здание начинает остывать и становится прохладно внутри.

Подобная ситуация — следствие неправильного подбора мощности котла, установка отопления тут ни при чем. Мощность теплогенератора необходимо определять с учетом нагрева горячей воды. Если этого не сделано и котел уже установлен, то выход один — снизить температуру нагрева воды и экономно ее расходовать.

Какая система отопления лучше для двухэтажного дома?

Ответ на вопрос зависит от индивидуальных условий и пожеланий. Если вы хотите не зависеть от электричества, вам придется сделать гравитационную систему со всеми ее недостатками. Когда есть желание и возможность построить эффективную и экономичную схему, то к вашим услугам система с коллекторным подключением.

На практике разводка отопления в двухэтажных домах чаще всего двухтрубная с принудительной циркуляцией. С точки зрения стоимости и эффективности это оптимальное решение, оно позволяет реализовать массу возможностей и экономно обогреть дом, понеся средние затраты. А для самостоятельной сборки эта схема вполне удобна.

Основой любого отопительного проекта является правильно спроектированный контур. Он определяет порядок монтажа, характеристики компонентов и параметры всей системы. Особенно это актуально для теплоснабжения двухэтажного коттеджа или дачи. Система отопления 2-х этажного частного дома может быть построена по нескольким схемам.

Особенности отопления 2-х этажного дома

Спецификой организации теплоснабжения зданий высотой более одного этажа является равномерное распределение тепловой энергии от батарей по всем помещениям. Поэтому необходимо решить вопрос, как сделать отопление в 2-х этажном доме с оптимальными параметрами.

Профессиональный дизайнер учитывает все нюансы. Оптимальный вариант – приобрести готовую схему или приспособить типовую для отопления дома. При решении данной задачи учитываются следующие факторы:

1. Общая площадь здания и его характеристики. Отопление 2-х этажного частного дома своими руками возможно только при хорошем утеплении наружных стен, установке современных оконных конструкций.
2. Планируемый бюджет. Это влияет на качество приобретаемых комплектующих и выбор схемы.

Сделать эффективное отопление частного 2-х этажного дома своими руками можно только после первичного анализа этих данных.

Лучше всего использовать копию плана дома в качестве основы для составления схемы расположения трубопроводов и компонентов системы. Таким образом можно рассчитать количество расходных материалов.

Гравитационный нагрев или принудительная циркуляция?

В первую очередь необходимо определиться с оптимальным вариантом циркуляции теплоносителя. Оно может быть гравитационным или вынужденным. Отопительная система 2-х этажного частного дома средней и большой площади строится на основе последней.

Работа гравитационной системы основана на естественной циркуляции теплоносителя, возникающей в результате его теплового расширения. При этом необходимо учитывать ограничения – длина трубопровода не должна быть более 60 м. п., для работы системы требуется ускоряющий стояк. Именно эти факторы определяют выбор схемы водяного отопления частного 2-х этажного дома с циркуляционным насосом.

Открытая или закрытая система также может использоваться для отопления. В первом случае схемы отопления 2-х этажного дома выполняются с горизонтальной разводкой, что не всегда удобно в плане монтажа и эксплуатации. Лучшим вариантом будет установка замкнутого контура. Он имеет следующие преимущества:

1. Возможность горизонтальной прокладки трубопроводов. Это позволяет минимизировать пространство, необходимое для установки.
2. Улучшенная циркуляция за счет повышения давления в системе — с 1,5 до 6 бар.
3. Теплоотдача от всех устройств (радиаторов и аккумуляторов) будет одинаковой.

Такие схемы отопления для 2-х этажного дома должны быть оборудованы циркуляционным насосом. Без этого невозможно обеспечить нормальную скорость движения теплоносителя.

Сделать качественное отопление в 2-х этажном доме можно только после расчета его теплопотерь.

Разводка труб для теплоснабжения двухэтажного дома

Следующим шагом является выбор способа разводки. Он влияет на скорость прохождения теплоносителя, степень его охлаждения и возможность регулирования характеристик теплоснабжения.

Проект отопления 2-х этажного частного дома своими руками выполняется на основе анализа всех факторов. Рассмотрим наиболее важные из них, влияющие на выбор схемы разводки:

• Однотрубный. В системе всего один трубопровод, к которому в последовательном порядке подключаются радиаторы. Для однотрубного отопления частного 2-х этажного дома своими руками характерно быстрое охлаждение теплоносителя. Поэтому его используют для обогрева зданий небольшой площадью до 80 м²;
• Двухтрубный. Он предназначен для равномерного распределения тепла. Дополнительная обратка позволяет соединять батареи последовательно, что снижает потери тепла при циркуляции теплоносителя. Оптимальный вариант низкотемпературной системы отопления 2-х этажного частного дома;
• Коллектор. С его помощью можно создать несколько отдельных контуров отопления, подключенных к одному коллектору. В коллекторной схеме водяного отопления частного 2-х этажного дома возможно регулирование объема притока горячей воды в каждом отдельном контуре. Недостатком является большое количество необходимых материалов.

Важным моментом является выбор материала для изготовления труб. В замкнутом контуре отопления 2-х этажного дома рекомендуется использовать полипропиленовые магистрали. Важно учитывать, что максимально допустимая температура горячей воды не должна превышать +90 °С.

Также обязательна установка запорной и предохранительной арматуры. К последним относятся воздухоотводчики, сливные краны и расширительные бачки.

В качестве теплоносителя чаще всего используется вода или антифриз. Последнее предпочтительнее, если система может подвергаться воздействию низких температур.

Правила устройства отопления

Выбрав оптимальную схему теплоснабжения, можно переходить к практической реализации плана обустройства двухэтажного дома. На первом этапе план корректируется и адаптируется под конкретный коттедж или дачный участок.

Если за основу была выбрана самотечная схема теплоснабжения, то следует соблюдать следующие правила монтажа ее компонентов:

1. Обязательный уклон трубы. В подающей линии уклон осуществляется от котла, в обратном направлении – к нему. В среднем уклон должен составлять 5-10 мм на 1 погонный метр.
2. Диаметр трубопроводов. Для самотечной системы рекомендуется выбирать трубы большого сечения – около 40 мм. Так можно уменьшить влияние трения воды о внутреннюю поверхность магистралей на циркуляцию.
3. Крепление должно располагаться на расстоянии 60-70 мм друг от друга.

Для контроля степени нагрева теплоносителя на ответственных участках трубопровода устанавливаются датчики температуры. В системе обязательно должен быть узел добавления охлаждающей жидкости. Чаще всего это делается через расширительный бачок, расположенный в самой высокой точке контура.

При теплоснабжении с принудительной циркуляцией особое внимание уделяется подбору дополнительных компонентов. Кроме труб, радиаторов и котла в контуре теплоснабжения должны присутствовать следующие узлы:

1. Расширительный бачок. Устанавливается перед входом обратной линии в котел.
2. Группа безопасности, включая воздухоотводчик, дренажный клапан и манометр. Он монтируется на линии подачи.
3. Правильная обвязка радиаторов — установка термостатов и кранов Маевского.

Для системы с принудительной циркуляцией чаще всего выбирают двухтрубную или коллекторную обвязку. Однотрубная схема будет неэффективной, так как не сможет обеспечить оптимальные показатели обогрева радиаторов.

Проектирование коллекторного отопления – сложная задача. В этом случае составить схему и подобрать комплектующие самостоятельно очень сложно. Поэтому эту работу лучше всего доверить специализированным компаниям.

Для коллекторной системы теплоснабжения в обвязке каждого коллектора должен быть установлен циркуляционный насос.

Альтернативные варианты отопления двухэтажного дома

В некоторых случаях установка водяного отопления невозможна или нецелесообразна. В настоящее время возможно осуществить другой вид теплоснабжения в 2-х этажном доме с использованием альтернативных источников тепловой энергии.

Геотермальное отопление считается наиболее эффективным. При правильной организации она практически не зависит от внешних погодных условий. Если помимо отопления 2-х этажного частного дома вам необходимо сделать своими руками и систему горячего водоснабжения – установите солнечные коллекторы.

Зимой их эффективность низкая. Поэтому солнечные коллекторы работают только вместе с основной системой отопления частного двухэтажного дома. Преимуществом такой схемы является возможность использования ее для подогрева технической воды в летний период.

Еще один вариант – установить систему пленочного электрообогрева. Принцип его действия основан на резистивном эффекте — при прохождении тока через углеродные полоски генерируются ИК-волны. Они, в свою очередь, нагревают поверхность предметов, попадающих в зону действия ЛЭП. Однако обязательным условием для такой системы является хорошая теплоизоляция здания. Максимально возможная мощность схемы около 220 Вт/м². Поэтому потери тепла в доме должны быть минимальными.

Все они отличаются высокой стоимостью комплектующих компонентов. Поэтому чаще всего используются традиционные системы теплоснабжения 2-х этажного частного дома с газовыми или твердотопливными котлами.

В видеоматериале показан пример коллекторного отопления 2-х этажного дома.

0002

Частный коттедж, не подключенный к центральной теплотрассе, должен быть оборудован собственной системой отопления. Автономная система отопления может быть однотрубной или двухтрубной. Первый более экономичен и прост в установке, но менее эффективен в эксплуатации. Более популярна сейчас двухтрубная система отопления двухэтажного дома, схема которой предполагает параллельное подключение всех радиаторов и наличие обратного стояка.

Отличие однотрубной и двухтрубной схемы отопления Источник Timber-ok.ru

Из чего состоит система отопления?

Основные конструктивные детали системы отопления частного дома:

• комплект радиаторов ;
• теплоноситель — чаще всего вода, но может быть и газообразная среда или незамерзающая жидкость, в зависимости от типа котла;
• котел — электрический, газовый, твердотопливный, дизельный или керосиновый;
• теплопровод .

Система имеет закрытый принцип работы, то есть сначала теплоноситель нагревается котлом, направляется по трубопроводу к радиаторам, а затем, остыв, возвращается к источнику тепла. Совокупность отопительных приборов вместе с тепловой трубой называется отопительным контуром.

Перечисленных элементов достаточно для создания самого простого проекта отопления двухэтажного дома. Однако для повышения эффективности автономного отопления в схему добавляют еще несколько деталей:

• фильтр — нужен для защиты котла от засорения;
• насос — для принудительной циркуляции теплоносителя по трубам;
• предохранительные устройства (клапан сброса давления, воздухоотводчик, манометр) — обязательны в системах с принудительной циркуляцией;
• Расширительный бачок — собирает излишки охлаждающей жидкости при перегреве и расширяется в объеме.

Таким образом, получается схема отопления двухэтажного дома с принудительной циркуляцией.

Система отопления состоит из множества взаимосвязанных элементов.

Основные требования к системе

Существует ряд важных требований, которые необходимо учитывать при проектировании системы отопления.

1. В целом проект отопления двухэтажного дома должен соответствовать архитектурному проекту здания. Размещение котла требует определенных проектно-строительных условий помещения, в котором он будет находиться. Места установки радиаторов, а также трасса трубопровода не должны нарушать архитектурные правила обустройства жилых и технических помещений. Все это означает, что квалифицированный проектировщик должен составить план системы отопления, исходя из готового архитектурного проекта дома.
2. В процессе эксплуатации система должна обеспечивать на всех внутренних и наружных поверхностях такую ​​температуру, которая предусмотрена строительными нормами и правилами (СНиП).
3. Работа системы должна быть достаточно экономичной. Если отопление дома требует слишком больших энергозатрат, стоит обратиться к специалистам: возможно, какие-то детали или узлы удастся унифицировать.
4. Трубопровод должен иметь минимум изгибов и изгибов. Если при его монтаже вам потребуется большое количество крепежа различных типоразмеров, значит, схема отопления составлена ​​некачественно.

Всегда необходимо составить и оценить предварительную схему Источник tapiart.ru

1. В процессе использования система должна быть надежной, безопасной, удобной и бесшумной. Хорошая система позволяет владельцам дома легко управлять отопительными приборами и при необходимости легко их ремонтировать.
2. Эстетическая сторона также важна. Радиаторы и подсоединенные к ним трубы должны иметь аккуратный и привлекательный вид. Чем менее заметны нагревательные элементы, тем лучше.

Описание видео

В нашем видео мы поговорим об отоплении в частном загородном доме. У нас в гостях автор и ведущий канала Тепло-Вода Владимир Сухоруков:

Проектирование системы отопления двухэтажного дома

Система отопления здания, в котором больше одного этажа, должна обеспечивать подъем теплоносителя на высоту пола. Схема подключения отопления в двухэтажном частном доме может быть с принудительной или естественной циркуляцией теплоносителя, с вертикальным или горизонтальным расположением стояков, с нижней или верхней разводкой. И, конечно, это может быть однотрубная или двухтрубная разводка. Прежде чем выбрать тот или иной вид схемы системы отопления, необходимо ознакомиться с преимуществами и недостатками каждой из них.

Естественная циркуляция теплоносителя

Отличительной чертой схемы с естественной циркуляцией теплоносителя является размещение патрубков системы под небольшим углом, чтобы «помочь» жидкости перетекать из одной части контура в другую .

Система с естественной циркуляцией теплоносителя — трубы расположены под углом Источник strojdvor.ru

Естественная или самотечная схема отопления двухэтажного дома функционирует за счет того, что жидкость (теплоноситель) расширяется при нагревается, и его плотность уменьшается. В рассыпном состоянии она поднимается по разгонному вертикальному участку к батареям второго этажа. После этого в остывшем плотном состоянии пускается вверх по трубопроводу и поступает в котел для дальнейшего нагрева.

Системы естественной циркуляции имеют собственные Преимущества :

• экономичная установка;
• простота установки и эксплуатации;
• отсутствие шума, возникающего при работе насоса в принудительных системах;
• независимость от электроснабжения, но только если котел может работать без электроснабжения;
• не требует частого ремонта, так как состоит из простых элементов.

Минусы:

• Система естественной циркуляции имеет очень малый радиус действия и поэтому не подходит для домов площадью более 100 квадратных метров. метров.
• Система требует обязательной установки расширительного бака на чердаке, а значит, возникнут дополнительные трудности при обустройстве отопления жилого подкровельного этажа — чердака.

Расширительный бак в такой схеме должен быть установлен в верхней точке системы. Источник pinterest.co.uk

• Помещения, отапливаемые с естественной циркуляцией, прогреваются очень медленно. С момента запуска котла до полного прогрева дальних помещений может пройти несколько часов.
• В проходных помещениях, в которых не установлены радиаторы, необходимо утеплить трубы, так как в этих местах существует риск замерзания жидкости.

Принудительная циркуляция

При принудительной циркуляции разводка отопления от котла в частном двухэтажном доме дополняется циркуляционным насосом, гоняющим теплоноситель по трубам с необходимой скоростью. Это более современный и эффективный вариант обогрева здания.

Схема принудительного отопления двухэтажного частного дома наделена следующими преимуществами:

• быстрый обогрев всех помещений;
• возможность установки труб минимального диаметра;
• детали трубопровода не испытывают перепадов температуры, поэтому служат долго;
• можно регулировать температуру в доме;
• можно регулировать температуру в каждой комнате отдельно.

Циркуляционный насос обязательная часть контура принудительного отопления Источник rookame.ru

Система принудительной циркуляции имеет свои минусы :

• в обесточенном доме система с насосом работать не будет;
• насос потребляет электроэнергию, в результате увеличивается энергопотребление дома;
• работающий насос создает шум, который, однако, при правильном подборе и установке оборудования будет практически незаметен.

Схема однотрубного отопления

Однотрубная система отопления двухэтажного дома, схема которой предусматривает поочередное подключение радиаторов к трубопроводу, имеет следующие Преимущества :

• минимальный расход материалов при монтаже;
• возможность прокладки труб там, где это необходимо, даже в самых труднодоступных местах;
• одна труба, уложенная вдоль стены, выглядит эстетичнее, чем две;
• быстрая и простая установка.

Среди минусов такие особенности:

• если вам нужно отремонтировать или заменить какую-либо часть системы, вам нужно остановить все это;
• тепло распределяется неравномерно, чем ближе помещение к котельной, тем выше температура в радиаторах.

Если используется параллельное соединение конвекторов в однотрубных системах — эта схема называется «Ленинградка» Источник teplomirkr.ru

Двухтрубная схема

Двухтрубная схема предусматривает два контура труб, подводимых к радиаторы. Первая линия содержит горячую воду, поступающую от котла по кратчайшему пути к каждому радиатору. Во втором – остывший теплоноситель, который возвращается в котел. Монтаж отопления в двухэтажном доме по двухтрубной схеме более сложен. Однако преимущества этого варианта настолько убедительны, что в большинстве современных домов отопление обустроено именно по двухтрубному принципу. Мы перечисляем основные преимущества :

• охлаждающая жидкость одинаковой температуры попадает во все радиаторы;
• в дальних комнатах так же тепло, как и в ближних, поэтому нет необходимости увеличивать количество секций радиатора для выравнивания температуры;
• двухтрубные системы более удобны в эксплуатации и регулировании.

Минусы:

• большой расход трубок при монтаже;
• работа по установке двух трубопроводов вместо одного достаточно дорогая.

А еще можно использовать универсальную схему — теплоноситель движется здесь самотеком, а при необходимости включается циркуляционный двигатель. Источник termoresurs.ru

Схема лучистого отопления (ниже) наиболее эффективна из существующих, но для монтажа требуется большое количество труб Источник rmnt.mirtesen.ru

Выбор оптимальной схемы отопления

Для начала давайте определить, какое отопление нам нужно – с естественной или принудительной циркуляцией. Если у вас большой двухэтажный коттедж, то вам обязательно нужно выбрать систему с насосом. Но если у вас небольшой дачный участок в отдаленном от центральных магистралей районе, вам может подойти самотечная система, способная работать без электричества.

Теперь давайте выберем между однотрубным и двухтрубным вариантами. Если комнат в доме мало, а требования к эстетике интерьера высокие, лучше установить отопление по однотрубной схеме. Но если комнат много, и тепловой режим отдельных комнат, например, детской, имеет для вас большое значение, выбирайте двухтрубный тип отопления.

Принимая окончательное решение, важно помнить, что большинство домовладельцев отдают предпочтение двухтрубной системе с принудительным принципом работы.

Видео описание

Все вопросы по воздушному отоплению смотрите в этом видео:

Заключение

Монтаж системы отопления сложный трудоемкий процесс, включающий проектирование, подбор оборудования, монтаж всех элементов. Это должны делать специалисты. Выбор схемы подключения также необходимо согласовывать с профессионалами, так как без специальной квалификации невозможно учесть все факторы и нюансы.

Главное в этом деле стремиться к получению качественного и надежного отопления, а эффективность установки должна отойти на второй план. Также не стоит экономить на покупке оборудования. Хорошая система отопления будет стоить дорого, но она сэкономит вам много денег в дальнейшем, в процессе эксплуатации.

4 351

Крайне необходимым для строительства дома является точное решение системы отопления, так как с ней связан комфорт жильцов в холода. Отопительный контур обязан производить обогрев здания. Это связано как с точным подбором, так и с правильными монтажными работами.

Должны быть: котел для отопления, коллектор, трубопровод и тепловой узел. Вода в такой системе циркулирует с помощью. Для разогрева котла используется газ, керосин, дрова, уголь. Это также возможно при использовании электричества или других альтернатив.

Контур отопления с принудительной циркуляцией

Соединяются с помощью пайки при высоких температурах с использованием припоя, содержащего серебро. При желании можно спрятать трубы в стены, что будет довольно красиво и удобно. Недостатком таких труб будет их немалая стоимость, но этот недостаток единственный. Эти трубы очень надежны и настоятельно рекомендуется. При правильной установке они могут служить нескольким поколениям жильцов. Не нужно будет заменять или ремонтировать трубы. Этот вид труб отличается высоким качеством и достаточной надежностью.

У них есть свои преимущества — они просты в установке, что под силу даже монтажнику без профильного образования, что даст значительную экономию финансовых средств. В полимерных трубах внутри нет отложений осадка, а значит, такие трубы не будут очень быстро забиваться и будут устойчивы к коррозионным процессам. Монтаж таких труб происходит при использовании резьбовых или прессовых соединений без применения сварки. Недостатком является довольно высокая скорость теплового расширения. Это может привести к утечке.

Когда, нужно подумать о типе труб, наиболее подходящих для данного здания с учетом альтернативного и аварийного отопления. Само собой разумеется, что многие факторы имеют материальную основу. Но лучшим решением будет не экономить на системе отопления. Этот фактор повлияет на условия проживания зимой и на то, смогут ли жильцы наслаждаться проживанием в комфорте и тепле.

Совет профессионалов — выбор медного трубопровода. Такой трубопровод сможет долго и надежно служить своим владельцам на протяжении пары поколений. Цена такого трубопровода будет выше, но и надежность будет выше.

В зданиях с двумя этажами чаще всего применяют следующие схемы разводки отопления: коллекторную, двухтрубную и однотрубную.

Регулировать с помощью схемы достаточно сложно. Это связано с тем, что нет возможности отключения одного из радиаторов при условии работы всех остальных отопительных приборов. По этой причине при переходе горячей воды от одного радиатора к другому она все больше и больше теряет температуру.

Схема однотрубной разводки

Схема разводки лучше подходит для домов с двумя этажами.

Схема двухтрубной разводки

В связи с тем, что каждый отопительный прибор имеет две трубы. Горячая вода течет через один. По второму течет уже охлажденная вода. Еще одним отличием этой системы от однотрубной является иной порядок подключения отопительных приборов. Профессионалы советуют устанавливать перед всеми радиаторами регулировочный бачок.

Для нормальной циркуляции в здании достаточно расстояния между центром котла и высшей точкой подающей линии. В таких условиях можно установить расширительный бак этажом выше, а не на чердаке. При этом подводящая труба прокладывается снизу подоконника или под потолком.

Если используется схема двухтрубного типа с условием естественной циркуляции, то требуется дополнительный подогрев всего отопления.

По этой причине целесообразно добавить дополнительную установку вместе с циркуляционным насосом. Это даст ощутимую экономию времени при включении подобной системы, как модель отопления для дома в два этажа. В таких условиях тепло будет более равномерно распределяться по зданию.

Кроме установки батарей, в двухэтажном доме и при использовании котла со встроенным циркуляционным насосом возможна установка системы «теплый пол». Также есть возможность подключения полотенцесушителя сразу на два этажа.

Схема отопления с теплым полом

При работах по установке лучше всего использовать или коллектор. Эта система наиболее удобна и позволяет регулировать температуру во всех помещениях. Ко всем отопительным приборам прокладывается две трубы: обратка и прямая. Коллекторы установлены на всех этажах. Важно, чтобы они находились в шкафу, который для этого предназначен. Все запорные клапаны расположены в одном шкафу.

Обеспечивает возможность выполнения схемы отопления со скрытым типом токопроводящих труб. Установка довольно проста. По этой причине его может произвести даже работник, не имеющий профессиональных навыков.

Водяное отопление можно проводить на одном этаже, а то и одновременно на всех. В этом случае котел рекомендуется устанавливать исключительно на первом этаже. На втором этаже уже можно установить расширительный бак.

Трубы, по которым течет горячая вода, желательно прокладывать снизу подоконника или под потолком. Это будут самые уязвимые места для холодного воздуха. Важно будет установить на все батареи отдельный клапан для регулировки.

При выборе модели отопления вам также необходимо будет принять правильное решение. Это связано с тем, насколько это будет удобно жильцам в морозную погоду, сроком службы всей системы и периодичностью необходимости ремонта или замены труб и другими факторами. Если выбор окажется неверным, с планами быстрой экономии финансовых средств, может быть, возникнет постоянная потребность в ремонте, замене, найме строителей. Это, в свою очередь, принесет денежные траты. По этой причине о финансовой экономии не может быть и речи.

Лучшим решением будет установка качественных труб, радиаторов и всего остального в самом начале. Не исключено, что на данный момент все это будет дороже, но при этом будет длительный срок работы и, как следствие, в дальнейшем будет экономичнее. Правильно построенная система отопления двухэтажного дома с использованием экологически чистых материалов хорошего качества может прослужить не одному поколению.

Ваши контакты в этой статье от 500 руб в месяц. Возможны другие взаимовыгодные варианты сотрудничества. Пишите нам в [электронная почта защищена]

Для проживания в доме необходима комфортная температура в комнатах, поэтому владельцы частных строений, особенно тех, в которых построен не один этаж, а два, задумываются о том, как установить отопление на все помещения . Принудительная циркуляционная схема отопления двухэтажного дома идеальна для поддержания необходимого тепла в любое время года.

Опция для схематического обогрева всех этажей

Виды водяного отопления частного двухэтажного дома своими руками со схемами

Наиболее популярные и подходящие варианты систем отопления с использованием воды – с принудительной и естественной циркуляцией. Второй вариант не требует постоянного подключения к сети, он практичен, так как перебои с электроэнергией никак на него не влияют. При монтаже такой системы необходимо использовать трубы внушительного диаметра и устанавливать их под углом.

Для одного этажа более приемлема схема с естественным притоком теплоносителя; в двухэтажных домах применяется метод принудительной подачи воды. Для него следует установить котел, расширительный бак, коллектор, отопительный прибор и систему труб. Циркуляция происходит за счет работы насоса, а для обогрева используются различные виды топлива. Он также может питаться от электричества для обогрева дома.

Давайте посмотрим, почему принудительная система предпочтительнее.

Естественный вариант подачи теплоносителя

Двухэтажная планировка мало чем отличается от одноэтажной. Он достаточно распространен и оправдывает свою популярность.

примечание ! Выберите правильное место для расширительного бачка.

Расширительный бак не обязательно устанавливать на чердаке, однако оставьте его сверху, на втором этаже. Таким образом, будет обеспечен сток теплоносителя. Поступая сверху в батареи, тепло будет равномерно распределяться по площади всего дома. Необходимо соблюдать уклон труб в 3-5 градусов для постоянного течения жидкости.

Подающие трубы могут располагаться под потолком или подоконниками. Такая система отопления здания имеет ряд преимуществ:

• нет необходимости в постоянном подключении к сети;
• работает без перебоев;
• простота использования;
• отсутствие шума при работе.

Недостатков в этом варианте гораздо больше, поэтому владельцы двухэтажных домов предпочитают схему отопления с принудительной циркуляцией двухэтажного дома. Недостатки естественного течения воды по кругу:

• сложный и длительный монтаж;
• нет возможности отапливать площадь более 130 кв.м;
• низкая производительность;
• из-за большой разницы температур между подачей и обраткой поврежден котел;
• внутренняя коррозия под действием кислорода;
• постоянная необходимость следить за состоянием труб и невозможность использования антифриза;
• стоимость установки.

Самостоятельный монтаж такой системы отопления очень сложен, поэтому владельцы зданий предпочитают принудительную систему, которую можно установить самостоятельно, не затрачивая больших усилий.

Статья по теме:

В данной статье рассмотрены особенности данного способа отопления дома, критерии выбора, особенности монтажа, цены на отдельные комплектующие и общая стоимость реализации. проект.

Схема отопления с принудительной циркуляцией двухэтажного дома: ее преимущества и недостатки

Монтаж этого вида отопления намного проще сделать самостоятельно. А также у этого вида отопления есть ряд преимуществ:

• нет необходимости приобретать определенные трубы необходимого диаметра;
• можно использовать недорогие радиаторы и сэкономить деньги;
• длительный срок службы агрегата, так как отсутствует перепад температур;
• можно регулировать уровень нагрева;
• простота установки.

Недостатки у такой системы отопления тоже присутствуют, но их гораздо меньше. Во-первых, это работа от электросети, то есть при отключении электропитания перестанет происходить нагрев дома. Во-вторых, есть шум от работы помпы, правда, не громкий, поэтому практически незаметный.

Виды принудительной циркуляции теплоносителя в отоплении

Для отопления с данным видом циркуляции выбрано несколько вариантов схем:

• с одной трубой;
• два;
• коллектор.

Каждый можно собрать самому или пригласить специалистов.

Особенности однотрубной системы отопления с принудительной циркуляцией

В этом варианте используются две ветви. На каждом этаже устанавливается запорная арматура для обогрева части помещений в случае необходимости. Пройдя по трубам, теплоноситель снова поступает в одну трубу, идущую к котлу.

На входе в батарею также монтируется запорная арматура, служащая для регулирования температуры в помещении, а также необходимая при замене оборудования. Сверху на радиаторе установлен вентиляционный клапан.

Для улучшения равномерности теплораспределения вдоль байпасной линии установлены радиаторы. Если не использовать эту схему, то нужно будет подбирать батареи разной емкости с учетом потерь теплоносителя, то есть чем дальше от котла, тем больше секций.

Внимание! Необходимо соблюдать последовательность установки радиаторов для обеспечения равномерного обогрева во всех помещениях.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости нельзя отключать второй или первый этаж от сети для экономии топлива.

Чтобы уйти от неравномерного распределения теплоносителя, применяют двухтрубные схемы.

Связанная статья:

В статье проведен комплексный анализ характеристик различных жидкостей, а также рассмотрены критерии выбора во избежание ошибок.

Двойная трубная система

Чаще всего в домах в два этажа монтируется двухтрубная система отопления с принудительной циркуляцией, схемы которой могут быть различными. Они делятся на несколько подтипов:

• тупиковые;
• прохождение;
• коллектор.

Самый простой вариант — первый. Главный недостаток такой системы – практически полное отсутствие контроля температуры. Радиаторы с большим контуром необходимо устанавливать на расстоянии от котла.

Проходной вариант позволяет легко контролировать уровень тепла, но необходимо увеличить длину трубопровода.

Наиболее эффективной является коллекторная схема, позволяющая подвести к каждому радиатору отдельную трубу. Тепло подается равномерно. Недостаток один — дороговизна оборудования, так как количество расходников увеличивается.

Существуют также вертикальные варианты подачи теплоносителя, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей теплоносителя проходит по этажам, во втором стояк идет вверх от котла на чердак, где трубы выведены к нагревательным элементам.

Схема отопления с принудительной циркуляцией двухэтажного дома может быть любой. Рассмотрим подробнее популярную самостоятельную версию инсталляции «Ленинградка».

Что такое «Ленинградка» и особенности установки

Одна из популярных схем, появившихся в СССР, для отопления частного дома — «Ленинграка». Смонтировать такой способ обогрева своими руками несложно. Разберем основные моменты и конструктивные особенности однотрубной принудительной системы.

Остается популярным и по сей день, так как имеет ряд преимуществ:

• низкая стоимость оборудования;
• простота установки;
• можно прокладывать трубы где угодно;
• красивый внешний вид;
• можно подключить несколько котлов.

Возможна прокладка трубы отопления вдоль наружных стен. Однако есть и минус системы, при этом теплоноситель идет по кругу, происходит потеря мощности, поэтому приходится увеличивать сечения радиаторов.

Характеристики системы отопления

Для корректной работы системы отопления Ленинградка необходимо последовательно соединить все элементы. Температура теплоносителя на выходе будет значительно ниже, чем на входе. Благодаря этой разнице охлаждающая жидкость циркулирует.

Полезная информация! Если вы планируете укладывать трубы на пол, то не забудьте установить теплоизоляционный слой.

Такая разводка отопления от котла в частном доме образует замкнутое кольцо, которое располагается по периметру участка. Рядом следует сделать вертикальный срез трубы, чтобы обеспечить перепад температур для движения тепла. Поверх врезки подключите расширительный бак, который будет поддерживать температуру теплоносителя на одном уровне.

Вы врубаете батареи в общую линию, в зависимости от прокладки магистральных труб. При этом, несмотря на простоту монтажа, есть возможность дополнительно смонтировать термостат, балансировочные вентили или краны любого типа работы.

Чтобы полностью понять принцип монтажа «Ленинградки», предлагаем просмотреть видео материал.

Схема однотрубной системы отопления «Ленинградка»

Наконец

• Для обогрева двухэтажного частного дома лучше использовать принудительную систему подачи теплоносителя, не требующую сложного монтажа и много места для больших труб.
