схема с гидроаккумулятором, как сделать своими руками + видео

Содержание

• Бурение скважины
• Установка кессона
• Монтаж насоса
• Работа с гидроаккумулятором и автоматикой
• Укладка трубопровода
• Система водоснабжения своими руками: видео
• Водоснабжение частного дома: фото

В наше время некачественная работа или даже полное отсутствие центрального водопровода на участке уже не является проблемой, так как водоснабжение частного дома можно обеспечить из автономного источника – скважины. Причем сделать это реально даже своими руками. В частности, наиболее доступной и одновременно функциональной считается схема водоснабжения с гидроаккумулятором. Ее устройство включает в себя три обязательных стадии: организация источника воды, установка оборудования и разводка трубопровода. Чтобы обеспечить бесперебойную систему автономного водоснабжения, необходимо знать, как грамотно реализовать все три стадии – далее пошагово с видео разбираемся в каждой из них.

Бурение скважины

Первый шаг – создание источника воды, то есть бурение скважины. Ее глубину нужно определять по двум факторам: залегание водной жилы на участке и ваши конкретные потребности в водоснабжении. Существует несколько методов бурения, но самый простой и вместе с тем эффективный вариант – ударно-канатный. Для его реализации вам понадобиться соорудить своеобразную опорную треногу из металлических труб и зафиксировать на ней специальный забивной стакан – он крепится посредством механической лебедки с тросом.

Важно! Высота опорной треноги должна напрямую соотноситься с габаритами стакана: чем объемнее стакан, тем выше тренога. В идеале опора должна превышать стакан по длине на 1,5-2 м.

Непосредственно бурение выполняется по следующей схеме:

• с напором вбиваете стакан в землю;
• стакан забирает грунт;
• поднимаете стакан и удаляете из него грунт;
• вновь вбиваете стакан.

Выполняете аналогичные действия, пока скважина не достигнет нужной глубины. После завершения бурения в скважине нужно установить обсадную трубу – металлическую или пластиковую с резьбовым соединением. Она должна максимально плотно прилегать к грунту.

И финальный процесс организации источника воды – прокачка готовой скважины: с помощью насоса из нее необходимо откачать грязную воду с песком и глиной.

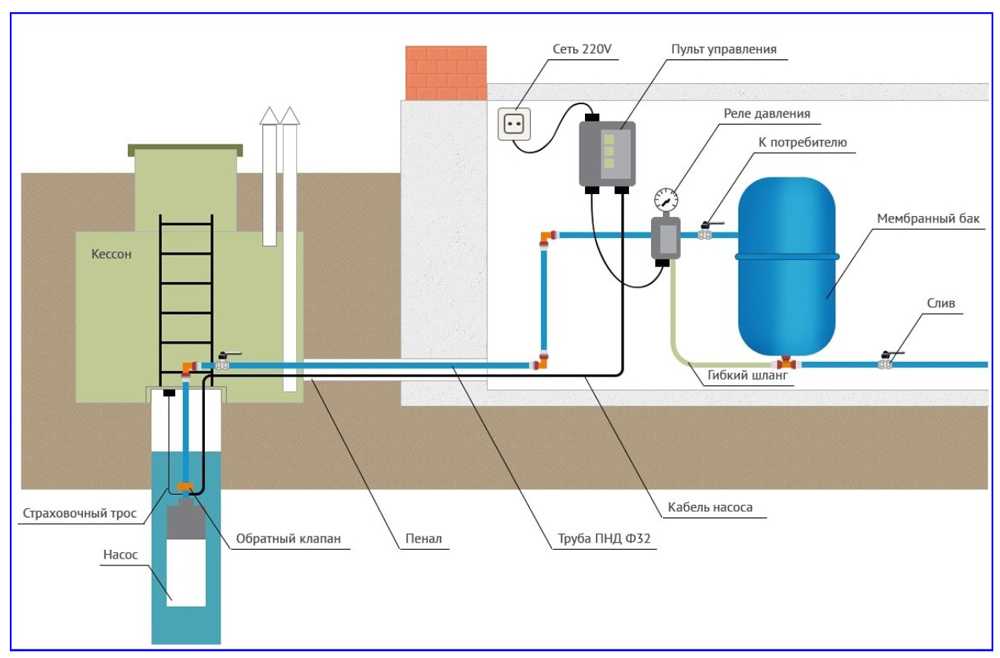

Схема: система автономного водоснабжения

Установка кессона

Второй шаг – монтаж кессона, который будет защищать скважину и ее содержимое от таких негативных факторов, как замерзание, заиливание, попадание грязных грунтовых вод. Как правило, кессон представляет собой прочный цилиндр из пластика или металла – его размеры нужно подбирать в зависимости от габаритов скважины. Прибор обязательно должен закрываться герметичной крышкой с отверстиями для труб и другого оборудования.

Совет. Чтобы кессон не деформировался в процессе эксплуатации, его рекомендуется обшить теплоизоляционным, но обязательно негорючим материалом, и дополнительно закрыть пластиковыми листами или обложить кирпичами.

Установка кессона не требует больших усилий. Сначала нужно вырезать в дне емкости отверстие – его диаметр должен быть чуть больше диаметра обсадного ствола. Затем кессон опускается в скважину – он должен подниматься над верхним уровнем грунта не больше, чем на 20 см. После этого обсадной ствол обрезается и приваривается к отверстию емкости.

Монтаж насоса

Третий шаг – установка насоса, выполняющего роль сердца всей водопроводной системы. При выборе прибора следует учитывать несколько важных показателей:

• диаметр обсадного ствола;
• высота и напор подачи воды в скважине;
• ожидаемый объем поступающей воды из скважины;
• планируемый расход воды.

Принимайте во внимание, что мощность оборудования не должна превышать показатели производительности скважины, чтобы избежать «сухого» хода насоса. Также прибор должен быть на 10-15% меньше диаметра обсадной трубы, чтобы сохранялась возможность его обслуживания.

Установка насоса выполняется таким образом:

1. На крепежные элементы насоса фиксируется трос – он защищает прибор от аварийного опускания.
2. На насос устанавливается обратный клапан – он делает невозможным обратный ход водного потока в скважину.
3. К насосному оборудованию присоединяются труба водопровода и кабель электропитания. Параллельно с этим кабель фиксируется к трубе пластиковыми хомутами с шагом в 1,5 м.
4. Насос медленно опускается в обсадной ствол, а затем фиксируется тросом на высоте 1 м от дна скважины. Вторым концом трос закрепляется на оголовке скважины.

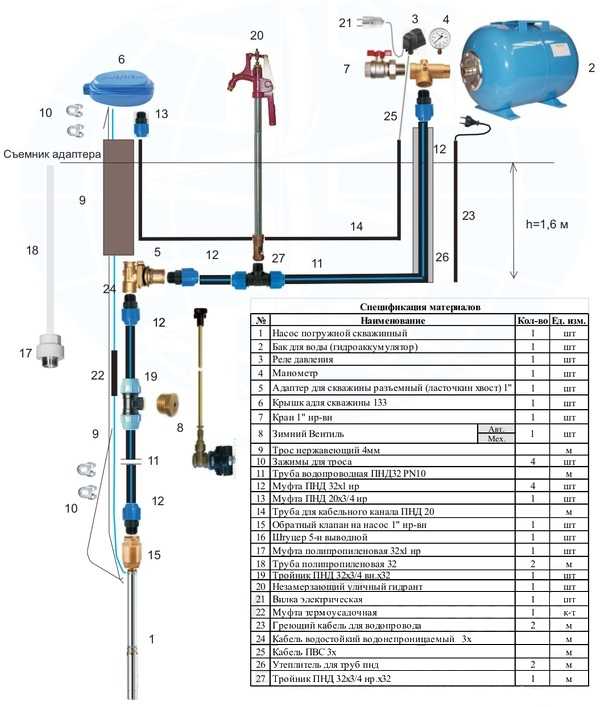

Схема: подключение автоматики

Далее следует позаботиться об очистных фильтрах – их устанавливают на трубу, которая подает воду от насоса к гидроаккумулятору. В обязательном порядке используется фильтрующий прибор грубой очистки, а приборы тонкой очистки, угольные, умягчители и др. устанавливаются в зависимости от назначения воды из скважины.

Работа с гидроаккумулятором и автоматикой

Четвертый шаг – установка гидроаккумулятора и настройка автоматики. Гидроаккумулятор – обязательный компонент в системе индивидуального водоснабжения. Это обуславливается целым рядом его функций: поддержание постоянного давления воды для бесперебойного функционирования системы, защита насоса от гидроудара при его активации и деактивации, создание резервного объема воды.

По своей сути гидроаккумулятор является накопительным баком, который наполняется водой под давлением насосного оборудования. Он оснащается специальными автоматическими устройствами, которые обеспечивают запуск системы и поддерживают заданные параметры ее работы. Комплект автоматики включает в себя: датчик давления, реле и манометр. Все эти устройства подключаются к гидроаккумулятору посредством штуцера с пятью выходами: три выхода нужны для соединения гидробака с компонентами автоматики, один – для присоединения к насосу и один – для подключения к водопроводной трубе.

Укладка трубопровода

Пятый, финальный шаг – проведение трубопровода от скважины непосредственно в дом. Начинается работа с обустройства траншеи – ее выкапывают ниже глубины промерзания почвы. Траншею утрамбовывают песком и щебнем – на полученную подушку укладываются трубы от скважины.

Для обустройства трубопровода рекомендуется использовать металлопластиковые, ПВХ или полиэтиленовые трубы. Их обязательно утепляют. Для этой цели может применяться или пенопластовая скорлупа, или специальный греющий кабель – второй вариант более эффективен и надежен.

Совет. Выбирайте для трубопровода двухжильный кабель с переменным сопротивлением – он не только удобнее в эксплуатации, но и позволяет уменьшить затраты электроэнергии.

Чтобы обеспечить еще более качественную теплоизоляцию, водопроводные трубы помещают или в гофрированную, или обычную канализационную трубу увеличенного диаметра. В нее же проводят и кабель питания насоса – в последующем его подключают к коробке питания, установленной непосредственно в доме.

Трубы от скважины рекомендуется заводить в жилище через подвал, но если такой возможности нет, можно задействовать наружные стены. Но при этом трубопровод нельзя изгибать – лучше соединять отдельные участки труб с помощью специальных муфт.

Подключение внутри дома

Когда трубопровод будет проведен в дом, следует выполнить разводку труб с последующим их подключением ко всем имеющимся точкам водопотребления.

Как видим, для обеспечения автономного водоснабжения частного дома необходимо позаботиться о трех составляющих системы: скважина, оборудование и трубопровод. Скрупулезно выполнив каждый шаг по обустройству этих компонентов, вы получите индивидуальный водопровод, который будет бесперебойно удовлетворять ваши бытовые и технические потребности в чистой воде.

Система водоснабжения своими руками: видео

Водоснабжение частного дома: фото
