Изготовление лопастей: пошаговое руководство

Делаем лопасти для самодельной сваи

1. Чтобы ускорить процесс работы, рекомендуется изготовить шаблоны будущих лопастей. Для этого необходимо вырезать два круга разного диаметра. Диаметр большого круга должен равняться наружному диаметру лопасти. Диаметр малого круга должен соответствовать диаметру ствола.
2. Подготовленные шаблоны раскладывают на полосе стали и вычерчивают круги: вначале — большой, затем – малый.
3. Вырезать лопасти нужно в следующем порядке: по вертикали выполняют рез до внутреннего круга, продолжают резать по внутренней отметке, затем обрезают изделие по контуру снаружи. В результате получается кольцо с прорезью.
4. Изделие зажимают в тисках и по разрезу отгибают концы в разные стороны. При этом расстояние между концами должно быть не более 15 см.

к оглавлению ↑

Изготовление конусного наконечника

Конусный наконечник

1. Как и на предыдущем этапе, вначале нужно изготовить шаблон. В этом случае требуется вырезать треугольник. Чтобы определить высоту шаблона, нужно диаметр трубы умножить на два. Для определения размера основания треугольника длина окружности трубы делится на определенное количество секторов. Чаще всего их делают четыре.
2. Нижнюю часть трубы размечают на четыре сектора и вырезают их болгаркой.
3. Полученные треугольники на конце трубы сбивают к центру до полного соединения.
4. Линии стыков проваривают сплошным швом. При этом важно следить за качеством работы.

к оглавлению ↑

Окончательная сборка свай

Сборка единого элемента заключается в приваривании винтовой лопасти к нижнему краю сваи. При этом важно следить, чтобы между основной частью сваи и винтовым элементом не было зазора. При обнаружении просветов между поверхностями этих элементов необходимо больше разогнуть торцы спирали.

Нижний край винта должен располагаться на расстоянии 5 см от вершины конуса.

Сваривать элементы можно только после полного примыкания лопасти к поверхности конуса. При этом сварка должна проводиться сплошным швом, чтобы винт не оторвался в процессе закрутки сваи.

к оглавлению ↑

Расчет количества свай

Перед тем, как начинать изготовление свай своими руками, необходимо определить точное количество элементов конструкции. При проведении расчета стоит учитывать следующее:

• Сваи должны располагаться под каждым углом постройки.
• Необходима установка опор в местах пересечения несущих стен дома.
• Не меньше двух свай нужно установить в месте расположения печи или камина.
• Требуется установка свай под будущей террасой или другой пристройкой.

Так рассчитывается количество основных свай. Для большей прочности необходимо установить дополнительные опоры. Их рассчитывают по следующему принципу:

• При возведении строений из блоков или плит между дополнительными опорами необходимо выдерживать расстояние до 2 метров.
• Для каркасных конструкций из дерева достаточно расположить сваи на расстоянии 2,5 метра.
• При строительстве брусовых или бревенчатых домов между сваями можно делать промежуток до 3 метров.

Для удобства подсчета винтовых свай рекомендуется составить план-схему строения, где отметить места расположения опор.

Расчет количества винтовых свай

Винтовую сваю можно изготовить самостоятельно, необходимо лишь запастись подходящими материалами и соблюдать технологию изготовления. Однако сваи, выполненные своими руками, безопаснее использовать в качестве основания для легких построек или оградительных конструкций.

Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

• Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
• Оголовки 250*250мм (если таковые предусмотрены проектом)
• Колышки, для разметки свайного поля
• Лопата
• Рулетка
• Маркер по металлу белый
• Магнитный уровень
• Водяной уровень или нивелир
• Металлический лом
• Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
• Болгарка с отрезными дисками по металлу
• Сварочный аппарат
• Генератор (если на участке отсутствует электричество)
• Цемент, песок, вода
• Емкость для замешивания бетонного раствора
• Антикоррозийное покрытие, для обработки сварного шва
• А также помощники, в количестве трех человек.

1. Разметка свайного поля.

Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Выставление периметра.

Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.

3. Закручивание угловых свай.

Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.

4. Вкручивание остальных винтовых свай.

Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0. 5 — 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 — 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.

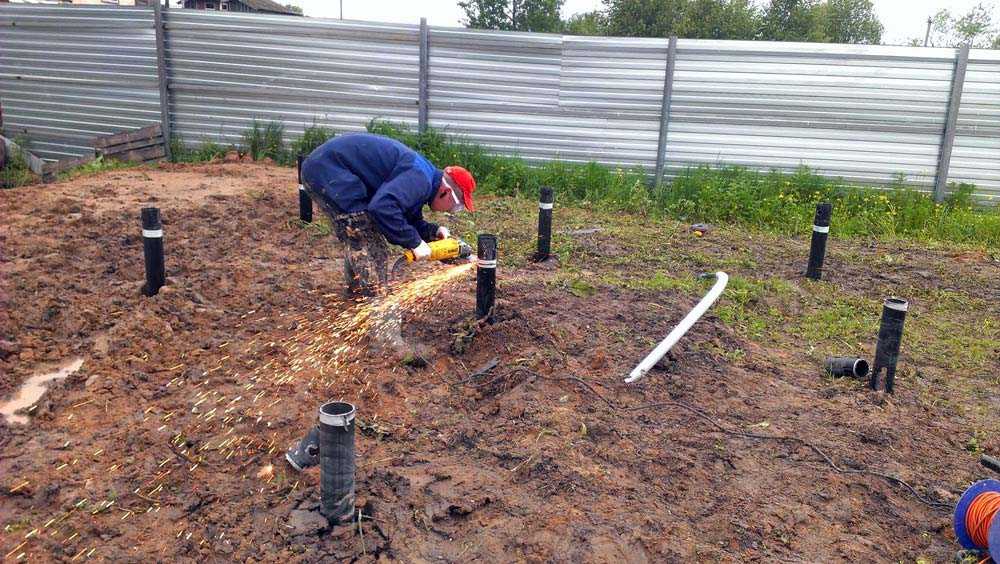

5. Обрезка винтовых свай.

Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина – длина технологического отверстия).

6. Бетонирование винтовых свай.

После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода – нет коррозии!)

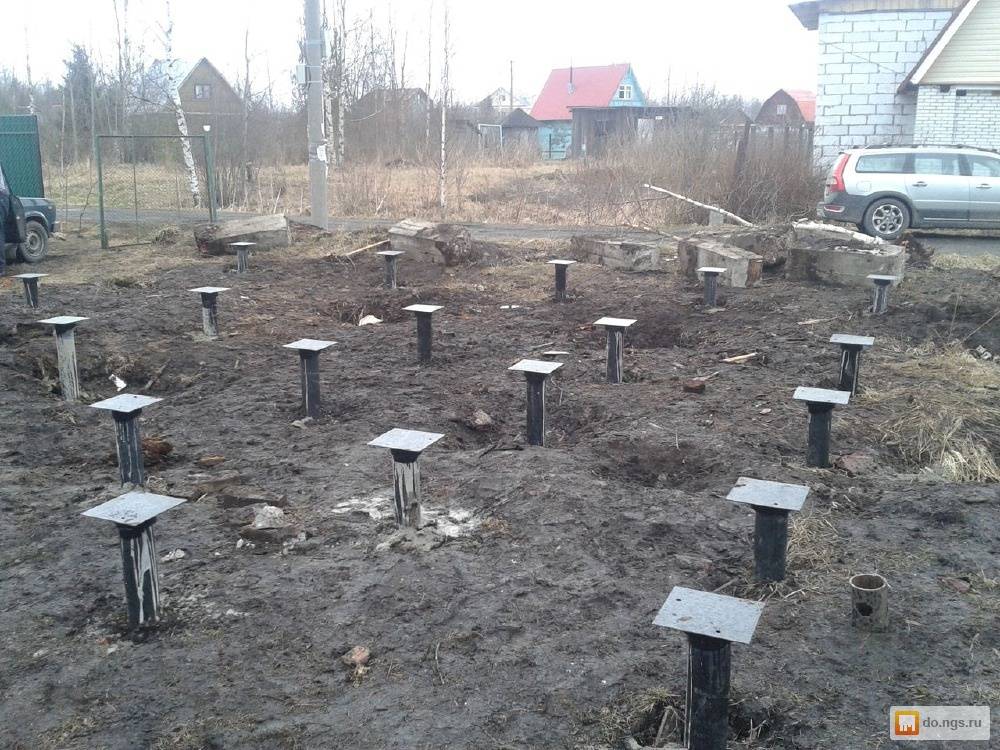

7. Установка оголовков.

Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.

При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

Винтовые сваи своими руками: инструкция

Содержание

• Конструкция винтовой сваи
• Начало работы
• Этапы работ
  • Кроим полосу
  • Создание винтовой спирали
  • Работа над конусом
  • Формируем конус

Свайно-винтовой фундамент настолько популярен, что буквально в каждом населенном пункте можно встретить многочисленные конструкции, опирающиеся на него. Так как технология установки такой основы не вызывает особых трудностей, некоторые умельцы пошли дальше и начали изготавливать винтовые сваи своими руками.

Это вполне реально, тем более если вы хотите возвести на своем участке легковесную постройку, а для строительства массивной жилой постройки лучше отдавать предпочтение заводским изделиям. Сразу оговоримся, что для такого процесса не потребуется сложное оборудование, и это тоже говорит о простоте работы.

Конструкция винтовой сваи

Чтобы опора получилась качественной и прочной, необходимо ознакомиться с ее конструкционными особенностями. Свая с лопастями включает в себя несколько элементов:

• ствол, который представляет собой круглую трубу. Толщина ее стенок равна 4 см;
• наконечник в форме конуса, закрепленный на нижнем конце опоры;
• лопасти, образующие спиральный виток, приваренные на конус;
• оголовок – заглушка, которую приваривают к верхушке трубы.

Оголовок нужен тогда, когда планируется строительство наземной части конструкции из деревянных материалов. Чтобы придать оголовку большей прочности, его обычно усиливают ребрами жесткости. В каждом углу заглушки необходимо просверлить отверстия (в диаметре 24 мм).

Начало работы

Первое, что нам необходимо сделать, это составить чертеж будущей винтовой сваи. Это может быть самый простой набросок, но он даст вам возможность отметить все необходимые размеры опорного стержня, да и подсчет нужного количества материалов с его помощью будет идти легче. Здесь же будет размечаться каждый элемент заготовки.

На чертеже необходимо указать:

1. Какого диаметра будет труба.
2. Необходимую длину опоры с учетом конуса.
3. Высоту или угол конуса.
4. Расстояние от низа лопасти до самой верхушки конусного наконечника.

Если вам нужны опоры под деревянную конструкцию, не забудьте предусмотреть оголовок (заглушку) и усиление в виде ребер жесткости. Здесь работа может застопориться из-за необходимости точно указать длину сваи, а выяснить вы это сможете только после того, как будет проведен анализ грунта. Нас интересует глубина залегания плотных грунтов. Правильнее всего будет заказать анализ почвы в специализированном бюро, но за такую услугу придется немало заплатить.

Но, так как на самодельных сваях вы вряд ли будете строить жилую постройку, можно обойтись без нецелесообразных для легкой конструкции трат. Можно спросить у знакомых или соседей, которые вели серьезное строительство, не известна ли им такая информация, вдруг они смогут ее прояснить. Технология предусматривает следующее: по своей длине опора должна превосходить глубину залегания несущего слоя на 0,5 м, именно на столько она будет возвышаться над уровнем земли.

Определив размеры, можете начинать изготавливать лопасть в домашних условиях, для чего вам понадобится:

• качественная листовая сталь;
• плазморез;
• тиски;
• шаблоны, при помощи которых размечают внутренний и наружный диаметр заготовки;
• оборудование, на котором растягивают винтовую спираль (можно ограничиться ломом).

Этапы работ

Так как нужно изготовить не одну сваю, с циркулем вы будете возиться очень долго. В данном случае лучше изготовить специальные шаблоны, которые ускорят процесс разметки лопастей. Здесь нужно будет сделать самому два шаблона. На одном из них необходимо начертить малый круг с диаметром, равным диаметру трубы по ее наружной стороне.

Второй шаблон будет содержать большой круг, а его диаметр будет равен наружному диаметру винта. На каждом шаблоне должна быть нанесена центральная ось, что упростит их посадку на стальную полосу в момент нанесения разметки. Теперь, когда шаблоны готовы, можно переходить к следующему этапу.

Кроим полосу

Чтобы расход материала свести к минимуму, необходимо правильно провести раскрой стальной полосы. Обратите внимание на то, что ее длина и ширина будут кратны наружному диаметру лопасти (заготовки):

• по ширине большой шаблон должен лечь без припусков. К примеру, он имеет диаметр 250 мм, а значит, ширина полосы должна составлять все те же 250 мм;
• длина полосы должна быть равна диаметру шаблона лопасти, умноженному на количество заготовок. Припуски зазоров тут не нужны.

Чтобы добиться одинакового размера всех винтовых лопастей, полосу необходимо расчертить, для чего по длине лопасти проводят горизонтальную ось, и вертикальную, шаг которой обязательно должен равняться диаметру винтовой лопасти. Первая вертикальная линия будет проходить от короткой стороны полосы на том расстоянии, которое будет равно ½ диаметра заготовки.

Теперь необходимо разметить круги, а поможет нам в этом шаблон. Процесс может проводиться в произвольном порядке, то есть вы можете разметку начинать с малых кругов, а завершать большими, или в обратной последовательности, разницы нет.

Создание винтовой спирали

Когда вся разметка готова, настало время заняться вырезанием заготовок. Сначала наносится надрез начиная от вертикальной оси и до внутреннего круга, а далее по внутренней оси. В конце нужно вырезать наружный контур винтовой лопасти.

Здесь нам понадобится оборудование – тиски и разводной рычаг. Образовавшиеся кольца одно за другим фиксируют тисками так, чтобы вертикальный разрез был повернут вверх, а затем аккуратно рычагом разводят в разные стороны торцы. После того как первый торец отогнули, необходимо высвободить заготовку из тисков, перевернуть ее на другую сторону, и точно так же отогнуть второй торец.

Перемеряем расстояние – оно должно составлять между ними от 130 до 140 мм, при диаметре лопасти в 200 мм. Следите за тем, чтобы конец винтовой лопасти, входящий в землю, был меньше отогнут, нежели верхний.

Обратите внимание, что в данном процессе это наиболее сложная и ответственная задача, ведь неправильно выверенный угол не позволит вам произвести вкручивание винтовой опоры в грунт.

Работа над конусом

В промышленных условиях наконечники производят по методу литья, но по понятным причинам домашняя технология видоизменена, и мы будем мастерить конус из трубы – именно так происходит изготовление винтовых свай частным образом.

Теперь возвращаемся к процессу изготовления шаблона. В данном случае он будет представлять собой треугольник, который нужно вырезать из тонкого металлического листа (можно заменить картоном). Высота нашего шаблона будет равна диаметру трубы, умноженному на два.

Размер основания определяется путем простейших расчетов:

• сначала подсчитываем длину окружности ствола в разрезе, для чего наружный диаметр ствола необходимо умножить на 3,14;
• полученную цифру делим на сектора, из которых будет изготовлен винтовой конус. Если мы берем трубу, диаметр которой равен 76 мм, то нам вполне хватит четыре сектора. Так мы быстро и точно вычислили длину основания нашего шаблонного треугольника.

Формируем конус

Размечаем 4 сегмента с помощью изготовленного ранее шаблона и болгаркой вырезаем их из трубы. Треугольники, которые остались на трубе, без лишнего усилия нужно кувалдой подогнуть к центру поперечного сечения. Набивать нужно до тех пор, пока они полностью не сомкнутся. Теперь в работу вступает сварочное оборудование. Стыковочные швы заваривают сварочным аппаратом.

При необходимости количество сегментов-треугольников может быть увеличено. Следите за тем, чтобы шов от сварки был аккуратным, иначе он может разойтись, и усилия будут напрасными.

Когда лопасть будет устанавливаться на конус, ни в коем случае не должны появиться зазоры. Если все же они есть, придется корректировать угол подъема спирали. Сверьте расстояние от нижнего угла спирали до конусной вершины – у вас должно получиться 50 мм. Когда элементы плотно сомкнуться между собой, стык проваривается ровным сплошным швом. Ни в коем случае нельзя допускать прерывистый шов, ведь при завинчивании в грунт на винт будет воздействовать огромная нагрузка.

Настало время приваривать оголовок и ребра жесткости, созданные в форме треугольников с прямым углом и катетом в 50 мм. Именно катет приваривают к низу оголовка и трубе.

Вот так несложная технология и абсолютно простое оборудование позволят вам самому сделать отличные лопастные сваи, на которых можно обустроить небольшую легкую конструкцию.

Как построить фундамент для сарая на винтовых сваях

92 доли

• Доля
• Булавка

Мой друг хотел построить сарай на заднем дворе дома, который он недавно купил. Проблема была в том, что он не хотел портить свой новый ландшафт выкапыванием ям для бетонных опор. Он выбрал фундамент для сарая с винтовыми сваями , который он мог установить самостоятельно, не испортив свой газон.

Винтовые сваи популярны, потому что для их установки не нужны специальные инструменты или машина. Все, что вам нужно, это 2 x 4 и немного локтя. После того, как сваи вкручены в землю, они становятся такими же прочными, как любой бетонный пирс, и более устойчивыми к морозному пучению.

Быстрая навигация

• Что такое винтовая свая?
• Конструкция и компоненты винтовых свай
  • Головка сваи
  • Центральная шахта
  • Спиралевидная пластина
• Зачем строить навес на винтовых сваях?
  • Всепогодная установка
  • Без беспорядка
  • Устойчивость
  • Гарантированная грузоподъемность
  • Съемные и многоразовые
  • Стоимость
• Установка винтовых свай
  • Что за сарай?
  • Где находится сарай?
  • Насколько большой сарай?
  • Тип пола
• Как построить фонд винтового сарай
  • Использование подрядчика для установки винтовых свай
• Винт.

  Винтовая свая представляет собой оцинкованный столб с плоской головкой вверху и винтовой «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп вбивается в дерево. Это можно сделать как вручную, так и с помощью машины.

  После того, как свая вбита в землю, конструкция опирается на выступающую из земли плоскую пластину. Винтовые сваи бывают разных диаметров как для столба, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

  Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем бетонные сваи. Хотя сами сваи дороги, их можно быстро и легко установить. Кроме того, воздействие на прилегающие территории минимально, и вы можете приступить к строительству сразу после установки.

  Конструкция и компоненты винтовых свай

  Конструкция винтовых свай проста, что делает их отличным вариантом для многих домашних мастеров. Мой друг смог купить несколько винтовых свай в местном магазине товаров для дома и установить их в тот же день. Конечно, это требовало некоторого усилия, но он полагал, что сэкономил себе по крайней мере день работы и немного денег.

  Рассмотрим детали винтовой сваи более подробно:

  Головка сваи

  Головка винтовой сваи плоская или U-образная. Многие купленные в магазине самодельные версии винтовых свай, такие как спиральные винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб 4 × 4 или 6 × 6. Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи будут иметь плоские оголовки, которые позволяют пользователю либо добавить свой кронштейн, либо просто поддерживать боковую балку.

  Купленные в магазине бренды также предлагают головки с регулируемой высотой. Это означает, что головка сидит на резьбовом стержне, который регулируется большой гайкой в ​​основании. Простое вращение гайки может поднимать и опускать головку до 3 дюймов.

  Важно отметить, что многие винтовые сваи, купленные в магазине, не оцинкованы. Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Другие версии, предлагаемые подрядчиками, полностью оцинкованы. Я настоятельно рекомендую использовать только оцинкованные столбы. Краска может отколоться во время установки, что со временем приведет к ржавчине, гниению и разрушению ворса.

  Центральный ствол

  Центральный ствол винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Наиболее распространенные диаметры в продаже: от 1 ¼ до 3 ½ дюймов. Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

  Хотя все шахты имеют цилиндрическую форму, некоторые из них имеют квадратную форму, которая предназначена для установки над землей. Это позволяет гайке и головке сваи располагаться более прямо на валу. Часто это встречается только на валах меньшего диаметра, купленных в магазинах Home Reno.

  Конечно, длина валов разная. Поскольку валы предназначены для установки ниже уровня промерзания, для действительно холодных регионов существуют 10-футовые варианты. Кроме того, Pylex и некоторые другие производители продают удлинители для винтовых свай. Они располагаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

  Обязательно сверьтесь с местными строительными нормами и правилами, чтобы узнать, какая линия замерзания находится в вашем районе. Чтобы быть в безопасности, многие подрядчики утверждают, что 2 фута ниже линии промерзания идеально. Таким образом, вы гарантируете, что даже в самый разгар очень холодной зимы ваш сарай не сдвинется с места.

  Спиральная пластина

  Спиральная пластина представляет собой спиральный кусок металла в нижней части сваи. Это и дало свае название «винт». Эта пластина позволяет забивать сваю в землю завинчивающим или крутящим движением. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

  Диаметр спиральной пластины не обязательно зависит от размера вала. Однако вал меньшего размера ограничивает диаметр винтовой пластины. Например, вы не получите винтовую пластину больше 6 дюймов из ствола винтовой сваи диаметром 1 ¼ дюйма.

  Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая будет ржаветь на сварных швах, соединяющих спираль с валом. Это означает разрушение винтовой сваи.

  Зачем строить сарай на винтовых сваях?

  Причина номер один — простота установки. После того, как у вас есть план террасы или сарая, и вы отмечаете, где на земле вы хотите установить сваи, все, что вам нужно сделать, это купить их и начать завинчивать. Хотя это требует некоторых усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

  Всепогодная установка

  Кроме того, вы можете устанавливать эти сваи практически в любую погоду, если только земля не полностью промерзла (но в любом случае, кто захочет работать снаружи?) После того, как ваши сваи установлены, вы можете начать немедленно построить свою структуру поверх них. Не нужно ждать, пока бетон высохнет.

  Нет беспорядка

  Нет абсолютно никакого беспорядка или очень мало беспорядка, который нужно убрать потом. Если вы хотите защитить свой ухоженный газон, то винтовые сваи — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые едва касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2×4 в качестве рычага для забивания винтовых свай в землю без какого-либо удара.

  Устойчивость

  Винтовые сваи работают благодаря узкому стволу. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более способен сопротивляться движениям почвы, чем площадь поверхности бетонного пирса.

  Винтовые сваи чрезвычайно устойчивы, но они также обеспечивают гибкость, поскольку можно регулировать оголовок сваи. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для палуб или навесов.

  Гарантированная грузоподъемность

  Каждая винтовая свая поставляется с техническим бюллетенем, в котором точно указан максимальный вес, на который она рассчитана. Поскольку свая настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего предназначена.

  Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размера навеса. Независимо от того, есть ли у вас навес размером 6 x 6 футов для газонокосилки или пещера для человека размером 24 x 30 футов на заднем дворе, для поддержки любых конструкций найдется винтовая свая.

  Съемные и многоразовые

  Хотя для большинства это может быть не выгодно, эти посты можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы используете сонотрубки для постройки своего сарая, то перенести его через пять лет будет огромной проблемой. Бетон означает, что он на всю жизнь.

  С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете перемещать свой сарай. Допустим, вы устанавливаете сарай на винтовых сваях. Потом через пять лет вы хотите пристроить к дому гараж, но мешает сарай. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить их в другом месте во дворе, и вы переместите сарай, выкапывая бетон.

  Стоимость

  Стоимость 4-футовой винтовой сваи с диаметром ствола 1 ¼ дюйма чрезвычайно низка, и ее можно купить менее чем за 20 долларов США по распродаже. Это за дешевую, сделанную в Китае кучу. Оцинкованные винтовые сваи большего диаметра как в стволе, так и в спирали могут стоить около 200 долларов за сваю.

  Однако вы платите за то, что получаете. Ищите оцинкованные сваи отечественного производства — это то, что вам нужно. Если вы сделаете выбор в пользу качественных свай, то сможете сэкономить, установив их самостоятельно.

  Изображение предоставлено technometalpost.com

  Установка винтовых свай для навесов

  Ниже мы рассмотрим этапы установки фундамента сарая на винтовых сваях . Естественно, нанять подрядчика всегда проще. Однако не у всех завалялась пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете быстро установить винтовой фундамент самостоятельно и без каких-либо специальных инструментов или машин.

  Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует учитывать, прежде чем вы начнете завинчивать сваи на своем заднем дворе.

  Что за сарай?

  Тип сарая, который вы строите, определяет необходимое количество винтовых свай и их тип. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам понадобятся валы большего диаметра и спиральные пластины.

  Важно отметить, что строительство сарая на винтовых сваях может подразумевать любой тип сарая, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые сараи для инструментов прекрасно подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

  Где находится сарай?

  Винтовые сваи подходят для большинства почв, будь то глина, песок или ил. Гравий создает больше проблем, особенно если это более крупный сорт с более крупными камнями. В некоторых случаях сначала необходимо выкопать смешанные грунты с крупными камнями под ними.

  Компания Pylex рекомендует приобретать арматуру диаметром ⅜ дюйма, называемую арматурным стержнем, для использования в качестве направляющего штифта для исследования камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматуры может сообщить вам о любых крупных камнях, которые могут представлять проблемы.

  Поймите, что одним из преимуществ винтовых свай является то, что влажные места не являются проблемой. Даже снег или полумерзлый грунт могут принимать винтовые сваи. Ваша главная задача — большие камни, поэтому используйте арматуру, чтобы помочь себе. Если есть огромные валуны, вы можете скорректировать свой план основания или вам нужно будет рассмотреть другой вариант фундамента.

  Насколько большой сарай?

  Обратитесь к техническому паспорту, который поможет вам определить грузоподъемность винтовых свай различных размеров. А 50” Фундаментный винт Pylex для сарая рассчитан на вес около 6000 фунтов при установке в песчаной почве. Глина имеет тенденцию позволять конструкциям проседать под очень большими нагрузками, поэтому грузоподъемность той же сваи из глины составляет всего около 4000 фунтов.

  Не могу сказать, сколько винтовых свай вам понадобится для вашего сарая. Это зависит от того, насколько большой у вас сарай и материал, используемый для его строительства. Если вы использовали пиломатериалы, то они будут тяжелыми. Но опять же, это также зависит от того, что вы положили в свой сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

  Крупные производители утверждают, что расстояние между винтовыми сваями составляет от 8 до 10 футов. Но они учитывают использование валов большего диаметра и винтовых пластин. Поскольку винтовые сваи Pylex меньше, вам, вероятно, придется ставить их ближе друг к другу.

  Тип пола

  Винтовые сваи имеют либо плоскую пластину, либо U-образный кронштейн в качестве оголовка. Оба предназначены для использования в сочетании с деревянной балкой. Типичная конструкция пола сарая будет иметь балки, идущие перпендикулярно балкам, с фанерным полом поверх них.

  Помните, обратитесь к местным строительным нормам и правилам, чтобы узнать, где проходит линия промерзания и насколько глубоко свая должна быть заглублена в землю. Если вы не войдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

  Как построить фундамент сарая из винтовых свай

  Давайте посмотрим, как самостоятельно установить винтовые сваи. В качестве примера мы будем использовать типичную 50-дюймовую винтовую сваю Pylex.

  Шаг № 1

  Помните, что сначала следует ознакомиться со своими строительными нормами и понять, насколько глубоко должны быть установлены винтовые сваи. Винтовая пластина должна быть ниже линии замерзания.

  После того, как вы спланировали место для винтовой сваи, вы собираетесь установить на место кусок арматуры, называемый арматурным стержнем. Вы забьете это на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он идеально вертикальный. Повесьте отвес рядом с удочкой, чтобы убедиться, что она прямая.

  Ударьте по стержню, пока он не будет выступать на несколько дюймов над землей.

  Этап #2

  Когда стержень находится в земле, вы знаете, что у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с верхней части сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу обратно в верхнюю часть сваи. Квадратный конец кронштейна будет плотно прилегать к квадратной вершине ствола сваи.

  Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть. Это быстро станет трудным, и вы будете вынуждены использовать дополнительные рычаги.

  Шаг №3

  Когда крутить руками становится слишком сложно, возьмите 2×4 длиной около 2 футов. Отцентрируйте его, уложив ровно, внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте крутить. Теперь вы начнете видеть некоторый прогресс. По мере приближения сваи к земле вам будет трудно закручивать дальше.

  Шаг №4

  Откажитесь от 2’ 2×4 и возьмите более длинный — подойдет 6’’. Положите один конец в кронштейн и возьмитесь за другой конец. Медленно перемещайте рычаг так, чтобы винтовая свая достигла своей конечной точки опоры на высоте около 6 дюймов над землей.

  С помощью молотка забейте сваю на место несколькими сильными ударами. Это плотно уплотнит сваю на месте. Снимите кронштейн и вставьте резьбовой стержень с гайкой обратно в верхнюю часть вала. Установите кронштейн на резьбовой стержень.

  Шаг № 5

  Теперь кронштейн должен находиться на высоте 6 дюймов над землей, если вы устанавливаете его в глину, и на высоте 4 дюйма, если вы устанавливаете его в песок или ил. Теперь вы можете установить свой столб 4 × 4 в U-образный кронштейн. Используйте структурные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

  Отрегулируйте регулируемую верхнюю пластину с помощью гайки на резьбовом стержне, чтобы получить ровную стойку и балку. Pylex требует, чтобы резьбовой стержень был как минимум на 3 дюйма ниже высоты вала для обеспечения стабильности.

  Использование подрядчика для установки винтовых свай

  Есть несколько причин, чтобы выбрать подрядчика, а не выполнять работу самостоятельно.

  Во-первых, у них есть доступ к винтовым сваям более высокого качества. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex только покрывает их сваи антикоррозийной краской. Оцинковка является гораздо более надежным вариантом, поскольку теоретически она навсегда защищает от ржавчины, исключая любые серьезные потертости.

  Во-вторых, у подрядчиков есть доступ к сваям длиной до 10 футов и гораздо большим диаметром, чем предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится ствол сваи большего диаметра и винтовая пластина. В магазинах не продаются валы диаметром 3 дюйма или спиральные пластины диаметром 14 дюймов.

  Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, в основном потому, что у них есть машина, которая установит их идеально ровно и затянет точно в соответствии со спецификациями.

  Стоимость фундамента из винтовых свай

  50-дюймовая винтовая свая из Pylex стоит около 40 долларов США. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на винтовой свайный фундамент. Вы можете установить их утром, а к обеду уже строить сарай.

  Теперь, если вы наймете подрядчика, он установит винтовую сваю гораздо более высокого качества, но по цене не менее 200 долларов за сваю. С десятью сваями вы рассчитываете в четыре раза дороже, чем делать это самостоятельно, вероятно, как минимум.

  Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная вершина стержня позволяют поворачивать его вручную, в то время как коммерческие сваи не имеют прямоугольного стержня, что делает ручное скручивание невозможным. Некоторые коммерческие сваи имеют предварительно просверленные отверстия, к которым можно механически прикрепить 2×4.

  Заключение

  При самостоятельном устройстве фундамента сарая на винтовых сваях помните, что самая важная часть – это планирование. Если вы точно наметите расположение свай и правильно учтете смещение веса и расположение балки, то ваша конструкция сарая будет устойчивой.

  Также обязательно установите винтовые сваи ниже линии промерзания. Спиральная пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не смещался и не вздымался.

  Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете его полезным, когда придет время устанавливать винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

  Евгений Сокол

  Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

  Спиральные сваи для фундамента дома — установка своими руками

  • Подходит для ограниченного пространства
  • Устойчивость во всех типах грунта
  • Установка в любых погодных условиях придется провести дни в ожидании высыхания бетона, прежде чем вы сможете приступить к строительству. Сваи из оцинкованной стали обеспечивают прочный фундамент, который гарантированно прослужит долго и может быть установлен в любом типе грунта, независимо от погодных условий.


    Прошли те дни, когда вы ждали, пока местный строительный инспектор приедет на вашу площадку и одобрит ваши фундаменты перед заливкой бетона. При использовании винтовых свай инженер предоставляет отчеты о конкретных требованиях к глубине, размеру и крутящему моменту сваи.
    ‍
    В течение дня вы можете заполнить отчет по мере достижения требуемых инженерами порогов крутящего момента и начать строительство, как только они будут пробурены.
    ‍
    Когда прибудет строительный инспектор, он просто проверит чертежи, пока ваша команда будет работать над завершением.


    Винтовые сваи идеально подходят как для небольших домов, так и для больших поместий на воде. Они могут выдерживать изменения климата, в результате чего фундамент выдерживает движение грунта в любых условиях грязи. При правильной установке каждая винтовая свая может выдержать более 25 000 фунтов; гораздо больше, чем требуется даже для самых больших коттеджей.
    ‍
    Каждая винтовая свая поставляется с подробной информацией о продукте, в которой указан максимальный вес, который она может выдержать. Максимальная грузоподъемность винтовых свай зависит от размера ствола, а также от размера спирали. Как строительный материал, сертифицированный CCMC, вы можете быть уверены в надежности своих винтовых свай, независимо от объема вашей работы.


    Выемка грунта для бетонных фундаментов оказывает разрушительное воздействие на окружающую среду. Использование винтовых свай для дома практически не вызывает никаких нарушений. Если вы хотите защитить имущество вашего клиента, то винтовая свая — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые почти не касаются земли под ними.


    Установка бетонного столба только для того, чтобы обнаружить, что ваш клиент изменил свой дизайн или что вы установили столб в неправильном месте, может привести к задержке ваших сроков. Сверление еще одного поста запустит весь процесс заново и еще больше продлит сроки — а удаление поста вызовет серьезную головную боль, когда вы разорвете газон, заполните еще одну яму землей и попрощаетесь с рефералом вашего клиента.
    ‍
    Даже лучшие строители террас совершают ошибки, но спиральные сваи позволяют просто выкрутить металлический винт и установить его на место. Вы не только сэкономите деньги на дополнительных работах, но и сможете повторно использовать винт, избегая дополнительных материальных затрат.


    Большинство строителей сверлят бетонные столбы на одинаковую глубину, независимо от типа почвы. Как правило, для районов с более холодным климатом муниципальные правила рекомендуют копать на фут ниже линии промерзания, однако, хотя это может быть простым правилом, он не гарантирует лучший продукт для ваших клиентов.
    ‍
    Проблема с этим процессом заключается в том, что он не учитывает различные типы почвы — некоторые участки могут состоять из мягкого песка, а другие — из более твердой глины. Это несоответствие может привести к смещению основания со временем и деформации пола. Спиральные сваи
    — более надежное решение для ваших клиентов. Измеряя крутящий момент на каждой свае по мере того, как вы ввинчиваете столбы глубже, вы можете обеспечить согласованность по всему фундаменту дома независимо от состояния почвы.


    Как долго служат винтовые сваи?

    Винтовые сваи прослужат более 20 лет. Спиральные сваи Mascore, изготовленные из оцинкованной стали, способны противостоять коррозии, которая со временем возникает в бетонных столбах.


    Можно ли устанавливать винтовые сваи зимой?

    Да. Винтовые сваи подходят для использования в любых погодных условиях, в том числе при экстремально низких температурах в Канаде и северных штатах США. Это возможно в результате использования бетона в конструкции фундамента. Вы можете установить спирали и начать работу над проектом фундамента, даже если идет дождь или снег.


    Винтовые сваи лучше бетонных?

    Винтовые сваи превосходят бетонные во многих отношениях. Бетон расширяется и сжимается при изменении температуры; стальные винтовые сваи, с другой стороны, не будут так сильно расширяться или сжиматься. Спиральные сваи устанавливаются быстрее, не требуют погодных условий, могут быть размещены в местах с высоким уровнем грунтовых вод, никогда не вздымаются и не тонут.


    Что произойдет, если почва мягкая?

    Если винтовые сваи находятся в очень мягком грунте, потребуются удлинители, чтобы спиральный анкер мог достичь требуемой скручивающей нагрузки.


    Где используются винтовые сваи?

    Винтовые свайные фундаменты используются во всем секторе гражданского строительства для поддержки больших нагрузок в крупномасштабных проектах, таких как коммерческие, промышленные и жилые здания. Спиральные сваи также все чаще используются в качестве фундамента, где необходимо заменить или удлинить существующие фундаменты без какого-либо нарушения грунта.


    Что такое сертифицированные CCMC винтовые сваи?

    В Канаде Канадский центр строительных материалов (CCMC) является государственной службой, которая проверяет строительные материалы, такие как металлические винтовые сваи. Строительство из материалов, одобренных CCMC, обеспечивает надежную и стабильную основу для вашего проекта, а также соответствие местным строительным нормам. Mascore является лицензированным производителем спиральных свай, одобренным CCMC.


    Фундамент своими руками

    Для любых работ по дому без бетона

    Вам больше не нужно утомительно копать ямы, убирать кучи земли, смешивать бетон или сидеть и ждать, пока он затвердеет. Теперь это можно сделать гораздо проще.

    Выдвижные винты

    Выдвижные заземляющие винты лучше всего подходят в местах, где длины стандартного заземляющего винта недостаточно. Высокая изменчивость расширений позволяет быстро реагировать на местные условия. Выдвижные заземляющие винты можно легко транспортировать.

    Фиксированные винты

    Фиксированные заземляющие винты представляют собой идеальное решение для безбетонного фундамента. Поскольку они имеют фиксированный размер, всегда необходимо оценивать определенные статические условия и несущую способность почвы, чтобы выбрать правильный заземляющий винт.

    Установка саморезов с помощью ручного гаечного ключа

    Отметьте положение шипом и с помощью установочного ключа заверните винт пополам в землю. Нити автоматически закручиваются глубже в землю, что приводит к уплотнению почвы и, следовательно, к высокой стабильности.

    Перед бурением, трамбованием или установкой фундамента с винтовым креплением убедитесь, что все подземные коммуникации и/или другие неповреждаемые конструкции находятся на месте. Если этого не сделать до проникновения в грунт, это может привести к повреждениям и/или смертельным травмам.

    Установка саморезов с набором редуктора 1:20

    Комплект редуктора 1:20 Телескопическая штанга предназначена только для установки саморезов BAYO.S DIY в естественно уплотненный грунт на глубину 1000 мм.

    Перед бурением, трамбованием или установкой фундамента с винтовым креплением убедитесь, что все подземные коммуникации и/или другие неповреждаемые конструкции находятся на месте. Если этого не сделать до проникновения в грунт, это может привести к повреждениям и/или смертельным травмам.

    Как заземляющие винты остаются в земле? Шурупы при установке проникают в прилегающий грунт и уплотняют его, тем самым укрепляя собственное положение.

    Могу ли я сделать это сам? Да, вы можете вкрутить набор для хобби самостоятельно, без посторонней помощи.

    Должен ли я установить заземляющий винт, а затем забетонировать его? Нет, это сухой способ без бетона. Например, вы можете прикрыть винт камнем с острым краем толщиной 2–5 мм при строительстве столба забора.

    Нужно ли покупать ручной монтажный инструмент или его можно взять напрокат в магазине?  Продавец предоставит вам инструмент для установки под возвращаемый залог, или вы можете его купить.

    Что касается глубины промерзания, выталкивает ли мороз заземляющий винт на поверхность? В Канаде уровень промерзания колеблется от 80 до 140 см ниже поверхности, в зависимости от типа почвы. Винты имеют резьбу, препятствующую любому встречному движению, препятствуя перемещению грунта гладким телом шнека на поверхность. Каждая структура должна оцениваться и оцениваться индивидуально.

    Как выбрать наиболее подходящий тип заземляющего винта? Где я могу получить совет?  Вы можете обратиться к продавцу или отправить нам электронное письмо. Укажите тип конструкции, требования к строительству, строительный материал, размеры и особенности местности.

    Нужно ли сначала вставлять столб забора, а затем наносить бетон? Нет, столб забора можно засыпать сбоку щебнем с острыми краями от 2 до 5 мм.

    Насколько толстый слой цинка на заземляющих винтах?
    70 микрон (мкм)

    Можно ли строить конструкцию на неровной местности?  Да, это возможно. Вы можете поднять растр конструкции с помощью толстостенной стальной трубы, деревянного соединения или использовать другой заземляющий винт.

    Можно ли устанавливать заземляющие винты в непосредственной близости от стены?  Да, минимальное расстояние 40 см от стены; однако мы рекомендуем расстояние 60 см.

    Если на участке есть песок, свалка или болото?  Не рекомендуется использовать заземляющие винты на влажной, болотистой местности — они не будут держаться на таком основании. Вам нужно будет приземлиться на дно болота. В случае со свалкой необходимо оценить, как долго существует свалка. Если ему более 10 лет или он достаточно уплотнен, это не должно вызывать проблем.

    Можно ли установить заземляющий винт с помощью чего-либо, кроме ручного монтажного инструмента?  Да, вы можете завинтить заземляющий винт с помощью одного наконечника винта C и поворотного стержня (около 60 см). Вставьте наконечник винта в винт, поместите стержень через кончик винта и поверните винт по часовой стрелке.

    Что делать, если на участке есть камни, мергели, сланцы, скалы?  Рекомендуем предварительно просверлить отверстие сверлом SDS 20-30 мм в месте установки. Вы можете купить один компактный заземляющий винт и протестировать его в нескольких местах.
