Винтовые лестницы своими руками: плюсы и минусы, схемы, формулы, чертежи — Inside

Содержание

плюсы и минусы, схемы, формулы, чертежи

Если бюджет строительства ограничен также, как и жилая площадь, наилучшим выходом станет установленная винтовая лестница своими руками. Она занимает минимум места, при этом гораздо удобнее складной чердачной лестницы.

Преимущества и недостатки изготовления винтовых лестниц своими руками

Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

Плюсы винтовой лестницы

Итак, почему же винтовая лестница может стать удачным решением:

экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета.

Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

Если же правильно подобрать и рассчитать конструкцию, удастся еще и хорошо сэкономить.

Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

Минусы винтовой лестницы

Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек. Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства. Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

Выбор конструкции и материала

От выбранной формы и размера лестницы будет зависеть ее комфорт и безопасность. Например, при сооружении узкой винтовой лестницы стоит оказаться от установки подступенков.

Это позволит становиться всей ступней на ступеньку не только в самом широком месте, что увеличивает комфорт и безопасность лестницы.

Дерево, металл или бетон?

Кроме эстетических предпочтений, выбирая тот или иной материал, нужно руководствоваться еще и практическими соображениями. Ведь переделывать лестницу уже никто не будет и служить она должна столько же, сколько и весь дом.

Для больших загородных коттеджей, построенных из кирпича или бетонных блоков, подойдет бетонная же лестница. Конечно, компактной она не будет, зато придаст интерьеру оригинальность. А чтобы пользоваться ею было приятно, желательно делать ее не больше одного витка и с шириной ступеней не меньше 1,2 метра – так, чтобы на лестнице спокойно разминулись два человека.

Лестницы на металлическом каркасе универсальны и долговечны. Их можно устанавливать как в деревянных, так и кирпичных домах и даже в легких каркасниках. Используя деревянные ступеньки и перила в сочетании с кованными элементами ограждения, вся конструкция получит надежный, но легкий и ажурный вид.

Полностью деревянные лестницы отличаются простотой возведения – для работы с деревом не нужны навыки сварщика, а из инструментов понадобятся только электролобзик, шлифмашинка и ручная пила по дереву. Правильно обработав древесину антисептиками и регулярно подновляя декоративное покрытие, можно добиться долгого срока службы. К тому же, натуральное дерево добавит больше уюта в интерьер.

Лестница на тетивах или косоурах

Это наиболее простой вариант для сооружения в небольшом дачном домике. Тетива – это глухой боковой элемент с выбранными пазами под ступеньки, а косоур имеет форму гребенки, на ребра которой и кладутся ступеньки. Зачастую косоуры монтируются непосредственно на стену, благодаря чему ступеньки винтовой лестницы получают две точки опоры – на центральный столб и на косоур.

При этом нет нужды в дополнительных подпорках или укосинах.

Еще один вариант простой опоры винтовой лестницы на стену – монтаж планок под ступеньки.

Совместно с врезанием пазов в центральный столб это позволяет добиться высокой надежности конструкции с минимумом затрат на материалы. Этот вариант подойдет даже для начинающего плотника.

Лестница на больцах

Больцевые лестницы получают все большую популярность. Все благодаря безопорной конструкции, которая позволяет размещать лестницы в любом месте, делать их визуально более легкими и освобождать максимум пространства. Больцы связывают ступеньки и перила, которые являются несущим элементом.

Благодаря этому создается жесткий каркас, а за счет отсутствия контакта между ступеньками, лестницы на больцах не скрипят и не шатаются.

Конечно, такой вариант является самым сложным для самостоятельного осуществления, ведь требуется предельно точно рассчитать форму перила и правильно зафиксировать его. В противном случае ступеньки со временем начнут изгибаться вниз по наружному краю.

Расчет винтовой лестницы

Ни в коем случае не стоит пропускать этот этап и строить винтовую лестницу «на глаз». Даже натренированная рука мастера может не справиться, что приведет к печальным последствиям. Так, необходимо учитывать:

расчет комфортной высоты подступенка винтовой лестницы отличается от маршевой – чем меньше высота, тем уже ступени по средней линии;
количество ступеней рассчитывается исходя из высоты витка, равному 2 м;
минимальная ширина ступеней винтовой лестницы – 90 см, при этом площадь всей лестницы равна удвоенному значению ширины ступеней плюс диаметр центрального столба.

Все остальные требования к винтовым лестницам такие же, как и к маршевым. Не следует делать ступеньки слишком узкими или прибегать к «утиному шагу» для экономии места. Если же в доме есть дети, стойки перил нужно ставить по две на одну ступень.

Схемы, формулы и чертежи

Для примера можно рассчитать параметры лестницы с шириной ступеней 90 см и круглым центральным столбом 20 см. Диаметр всей лестницы (Дл) равен:
Дл = 90 см *2 + 20 см = 200 см.
Выбранная высота подступенка 21 см. Высота лестницы – 290 см. Таким образом, количество ступеней (Кс) равно:
Кс = 290 см / 21 см = 13,8.
Округлив получившееся число до 14 ступеней, следует уменьшить высоту первой или последней ступеньки до 17 см, чтобы не пришлось делать верхнюю площадку приподнятой над уровнем пола. Комфортная глубина ступеньки по средней линии должна составлять 20 см при спуске с учетом нахлеста и 30 см при подъеме.

Начертив круг и поделив его на сегменты нужной ширины, например 22 см, можно получить количество ступенек на один виток.

Или же воспользоваться формулой и рассчитать точную глубину ступенек в зависимости от выбранной ширины лестницы и угла каждой ступеньки.

Если же вручную делать расчеты слишком сложно, можно воспользоваться одной из многочисленных программ, которые не только выдадут готовые результаты по количеству ступенек и их ширине, но и покажут модель будущей лестницы.

Неоспоримое удобство такой программы – можно посмотреть несколько вариантов лестницы, вводя разные данные. Ведь подсчет производится мгновенно.

Изготовление лестницы своими руками

Первое, с чем нужно определиться, приступая к изготовлению лестницы – это будет ли собственноручно проводиться только сборка, или же столярные навыки позволяют приступить к вырезанию ступеней и стоек своими руками. Первый вариант гораздо проще, собрать лестницу из готовых деталей можно на один день. Единственная загвоздка – найти хорошего столяра, который может выполнить заказ точно про представленным эскизам.

Делать же лестницу «с нуля» не каждому с руки. Только на приобретение нужного инструмента уйдет половина стоимости всех заготовок. Но если сложности не пугают, а фрезерный станок точно пригодится в хозяйстве, можно приступать к работе.

Подготовка элементов

Чтобы не ошибиться в размерах и в удобстве пользования лестницей, желательно перед вырезанием ступеней собрать макет из трех ступенек.

После успешного тестирования лестницы можно начинать резать сами ступеньки из выбранного материала. Лучше всего подходит массив дуба, но это самый дорогой материал. В качестве аналогов рекомендуют использовать ясень, белую акацию или клен. Бук для ступеней не подходит – он боится влаги и может не выдержать активного использования.

Подготовка деталей лестницы состоит из нескольких этапов:

Из заготовок выкраиваются ступеньки нужной формы. Ручным фрезером снимаются фаски, делаются желобки под несущие гильзы, все шлифуется, покрывается лаком и краской.

Изготавливаются гильзы, опорная пятка для центральной трубы и фланцы.

Если есть навыки работы со сварочным аппаратом, вместо нанизывания ступенек на центральную шпильку можно сварить металлический каркас.

Также для центральной колонны вместо металлических гильз можно использовать деревянные кольца.

Когда все элементы готовы, можно приступать непосредственно к возведению винтовой лестницы. Лестница устанавливается на подготовленную поверхность, с которой снято напольное покрытие. Верхний проем обрамляется металлическими уголками или же деревянной планкой с плинтусами.

Сборка лестницы

Сам процесс сборки лестницы займет не много времени, главное – соблюдать технологию:

устанавливается центральная труба на опорную пятку – это может быть как сваренный из труб каркас, так и вырезанный из листа фланец;

очень важно выставить центральный опорный столб строго по вертикали, иначе вся лестница будет косить, а исправить это не так и просто;
фиксируется центральная стойка анкерами к полу, при необходимости заливается цементной стяжкой;
нанизываются металлические или деревянные гильзы и ступени – для защиты от механических повреждений в процессе примерки и сборки ступеньки лучше обернуть полиэтиленовой пленкой;

ступеньки разворачиваются согласно эскизу и фиксируются больцами – не стоит забывать о проверке строительным уровнем горизонтали;

если же использование больц не предусмотрено, под ступеньками нужно установить укосины, которые будут распределять вес на центральный столб;

в некоторых случаях укосины сделать не получается, тогда ситуацию спасут опорные столбы под каждую ступеньку, которые можно сделать элементом интерьера;

устанавливаются стойки перил – можно заказать готовые балясины с отверстием под металлическую шпильку;

если перила являются частью больцевой конструкции, в качестве закладных для стоек используются стальные трубы для придания жесткости конструкции;

для соединения стоек и поручня используется универсальный штырь, который крепится на стойки фланцем цанговым;

если перила изготовлены заранее, они «оттягиваются» временной фиксацией перед тем, как окончательно крепить их к стойкам;

если же перила из ПВХ, им можно придавать нужную форму непосредственно во время монтажа – для этого надевается специальный греющий рукав и оставляется на 40 минут;

главное не сжечь рукав – свободная часть, не греющая ПВХ, должна быть расстегнута;
следует помнить, что во время нагрева ПВХ перила увеличиваются в объеме на несколько миллиметров, так что фитинги нужно приобретать с учетом расширения, иначе придется подпиливать места стыков.

Чтобы лестница выглядела стильно, можно сделать подсветку ступенек светодиодной лентой или даже точечными светильниками с детектором движения.

Бетонная винтовая лестница

Альтернативой деревянной и металлической лестнице может стать ее бетонный аналог. Смотрится это очень стильно, но массивно. Так что подойдет только для больших помещений со свободным пространством.

Рассчитывается такая лестница по тому же принципу, что и обычная винтовая с центральным столбом. Только вместо столба в расчет вводится диаметр внутренней окружности. Процесс устройства бетонной винтовой лестницы прост в теоретическом плане, но довольно сложен при практическом исполнении:

Устанавливается опалубка для лестницы и перил с обязательным армированием. Для этого настилаются листы ОСБ по заданной дуге, на них укладывается арматурная сетка.

Поверх формируются ступеньки. Особая сложность бетонной винтовой лестницы – правильно и надежно зафиксировать распорки, которые должны выдержать немалый вес и не нарушить геометрию лестницы.

Заливка бетоном начинается с перил по направлению от нижней площадки к верхней. Если сначала залить ступеньки, то при заполнении перил ступеньки будут выдавливаться. А чтобы бетонная смесь не стекала вниз, в месте стыка ступенек и перил наливается немного бетона так, чтобы закрыть щель.
Залитые ступеньки и перила штыкуются или вибрируются – для удаления пузырьков воздуха из смеси. После этого поверхность заравнивается. Для перемещения по залитой лестнице на опалубку кладутся доски, которые не должны соприкасаться с поверхностью бетона.

Как и любые бетонные изделия, лестница должна полностью высохнуть, занимает это около месяца. Чтобы бетон приобрел необходимую прочность, лестницу регулярно поливают водой и укрывают пленкой.
Когда бетон затвердел, опалубку снимают. Теперь можно приступать к заглаживанию неровностей и декоративной отделке.

Бетон – прочный и долговечный материал. Такая лестница прослужит долго, но и внести изменения в дизайн интерьера без полного разрушения не получится. Поэтому перед устройством бетонной винтовой лестницы лучше взвесить все преимущества и недостатки подобного решения.

Наглядно, с детальными пояснениями устройства опалубки и армирования, процесс строительства показан на видео:

Вам понравится

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж

Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

Для соединения ступеней со стойкой на них нужно установить специальные втулки.
Ступени покрывайте лаком или краской;
На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
Кронштейны установите между широкими элементами проступей;
После установки последней втулки украсьте ее красивым декоративным оголовком;
Установите все ступени с помощью крепежа;
Закрепите балясины, они могут быть прямыми или фигурного очертания;
Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку Схемы сборки Виды лестниц в разрезе Схема линии лестницы по центру марша Схема графического расчета Разрез лестницы Разметка стоек перил Разметка проема Чертеж модульной лестницы Оптимальные размеры ступеней Чертеж винтовой лестницы Чертеж для лестницы

Фото

Винтовая лестница с минимальным проемом Винтовая лестница из дерева Винтовая лестница в интерьере Винтовая лестница гусиные лапки Вид сверху Необычная винтовая лестница Наружная лестница с ковкой Монолитная винтовая лестница Межетажная лестница Лестница в стиле хай-тэк Лестница на больцах Лестница со стеклянными ступеньками Двухцветная винтовая лестница Черно-белый дизайн лестницы

Винтовая лестница из металла своими руками, чертежи

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

Лестница винтовая на второй этаж, преимущества конструкции
Виды винтовых лестниц из металла
Конструкция и чертежи винтовых лестниц
Винтовая лестница эконом в частном доме, дизайн и перила

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

кованая винтовая лестница;
литая конструкция;
сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц

Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

площадь, выделяемая под устройство лестницы;
прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
высоты, на которую нужно обеспечивать подъем;
уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото

Винтовая лестница своими руками

Винтовые лестницы на видео.

Перед тем как сделать деревянную винтовую лестницу или возвести конструкцию из другого материала, необходимо выполнить расчет. Лишь вычислив правильные размеры ступеней и их количество, можно выполнять чертеж, а затем приступать к работе. При изготовлении винтовых лестниц не забывайте, что полнооборотная конструкция в обязательном порядке требует достаточной высоты потолка.

Винтовые деревянные лестницы широко используются в домах как с небольшой площадью, так и для украшения интерьера больших загородных коттеджей. Винтовая лестница в пределах одного этажа может иметь угол поворота 270-360°. Не всегда возможно выполнить проект лестницы с полным оборотом. Сложность может возникнуть из-за того, что начало и конец движения по вертикали будут совпадать и, следовательно, не в каждом помещений можно найти достаточное пространство для расположения сооружения такой конструкции.

В помещениях с низкими потолками возведение винтовой лестницы довольно проблематично, так как требуется наличие пространства по вертикали (1900-2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки.

В этой статье вы узнаете, как рассчитать винтовую лестницу на второй этаж и как возвести конструкцию.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Перед тем как сделать винтовую лестницу на второй этаж, особое внимание следует уделить ширине проступи по оси ходовой полосы, так как в подобных конструкциях она отличается от средней линии марша и расположена ближе к широкой (внешней) стороне ступеней — на расстоянии 2/3 от центральной оси.

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии. Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами. Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Если остановить свой выбор на 15 подъемах, то следует заложить 14 ступеней (пятнадцатая одновременно будет выполнять роль лестничной площадки).
[1]

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.
[2]

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Для правильного определения размера верхней ступени, служащей в качестве лестничной площадки, важно решить, каким образом лестница будет расположена в пространстве.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Как сделать винтовую деревянную лестницу на второй этаж своими руками: пошаговая инструкция с видео

Отдельно стоит рассмотреть, как своими руками сделать проем винтовой лестницы в перекрытии верхнего этажа. Проем обычно обозначен в проекте дома и во время строительства не должен ничем перекрываться. Если лестница будет строиться позднее, то его можно будет выпилить в уже законченном перекрытии.

Отверстие необходимо просверлить снизу вверх, затем нужно подняться на верхний этаж и, ориентируясь на него, как на центр, начертить круг подходящего диаметра. С помощью лобзика следует выпилить проем по контуру на полу и вынуть доски. При этом перекрытия должны остаться нетронутыми.

Так как проем оформляется гнутыми деталями, необходимо правильно загнуть пиломатериалы. Существует множество вариантов, но начинающим мастерам будет проще всего сделать это, используя холодноклеевой метод. Перед загибанием пиломатериалов требуется провести подготовительную работу. Большую ровную поверхность (желательно стол) следует обить оцинкованным железом. Это нужно для того, чтобы к ней не приклеивались соединяемые элементы. Затем необходимо прикрепить к столу металлические или деревянные кружала подходящего диаметра. После этого, сделав от кружал отступ, который должен составлять чуть больше толщины загибаемого элемента, следует установить деревянные или металлические упоры.

Этапы работы по возведению винтовой лестницы из дерева своими руками: показаны на этих фото:

Для склеивания древесного шпона необходимо его полосы смазать клеем, вставить в кондуктор и обжать клиньями. При этом первая и последняя полосы должны быть достаточно длинными, чтобы образовать кольцо. Расположенные между ними полосы могут быть разной длины. Следует обратить внимание, что для последующей обработки (строгания и шлифовки) полосы шпона должны быть на 5-10 мм шире, чем необходимо.

В зависимости от толщины изготавливаемой детали ее можно гнуть как за один раз, так и в несколько приемов. Качество продукции будет лучше, если в кондуктор последовательно добавлять по одному слою шпона и, перед тем как положить следующий, тщательно обжимать первый и просушивать. На это требуется дополнительное время, но качество обжима будет превосходным.

Когда гнутая деталь будет полностью готова, можно приступать к ее установке в лестничный проем. Для этого сначала необходимо выпилить несущие балки, вставить и закрепить обрамление.

Чтобы построить винтовую лестницу на второй этаж как можно более прочной, в качестве крепежа лучше всего применять угловые накладки или стальные зубчатые пластины. Для того чтобы проем обрел полностью законченный вид, рекомендуется сделать на кондукторе два гнутых плинтуса, которые должны быть шире и значительно ниже балки. Их следует прикрутить с помощью шурупов вверху и внизу проема.

Что касается ступеней для винтовой лестницы, то их толщина зависит от диаметра лестничной конструкции. Таким образом, полностью готовая ступень для лестницы диаметром 2000 мм должна быть толщиной более 50 мм, а для лестницы диаметром 3000 мм — толщиной 60 мм. Рассмотрим подробнее методику изготовления ступеней для винтовой лестницы.

При создании ступеней лестницы не рекомендуется применять пиломатериалы, не прошедшие предварительной обработки. Если просто подобрать доску нужной ширины и выпилить из нее ступень, то когда последняя будет установлена, условия сушки и увлажнения будут неравномерными.

Перед тем как сделать винтовую лестницу из дерева, необходимо подобрать строганые бруски, скомпоновать их в пакет таким образом, чтобы годовые кольца были расположены в разных направлениях. Затем следует промазать боковые стороны брусков клеем, соединить их и зажать струбцинами. Когда клей высохнет, щиты будут готовы к разметке и раскройке ступеней.

Так как параметры ступеней будут уже рассчитаны, то по ним можно сделать выкройку из картона или фанеры, положить ее на щит, обвести, оставив со всех сторон припуски, а затем выпилить и обработать вручную или с использованием шлифовальной машинки. Чтобы сэкономить материал, необходимо максимально правильно разложить выкройку. Нужно следить за тем, чтобы широкая часть и отверстие под стойку были полностью идентичными. Это не означает, что ширина узкой и средней частей не учитываются, просто их влияние на сборку лестницы не столь велико. После осуществления раскройки всех ступеней необходимо собрать их в пакет и одновременно во всех заготовках сделать отверстия, используя специальную фрезу. Благодаря пакетному методу увеличивается точность сверления, что значительно упрощает сборку лестницы.

После того как ступени винтовой лестницы в частном доме, возводимой своими руками, будут подготовлены, следует разметить и произвести запил, необходимый для монтажа стоек ограждения. Для этого рекомендуется применять брусок сечением не менее 50 х 50 мм.

Крайние стойки перил необходимо одновременно соединить по 2 ступени, благодаря этому конструкция станет более жесткой, а ступени не будут проворачиваться на оси центральной стойки. Разметку запила под стойки рекомендуется проводить в несколько этапов. Сначала необходимо подготовить шаблон для разметки радиусов и от центра отверстия обозначить их на ступенях. На радиусах следует отмерить ширину бруска стойки, а от найденной точки построить прямой угол.

Таким образом, получится вырез под стойку. Его глубина определяется сечением бруска, а врезка обеспечивает зацеп, который равен половине сечения бруска. После этого нужно выпилить его, а затем в соответствии с уклоном лестницы отпилить верх стоек.

Верхняя ступень необходима для перехода по ней на верхний этаж и одновременно она является лестничной площадкой. Поэтому верхняя ступень должна быть длиннее, чем другие. Благодаря увеличению лестничного проема для размещения поручня перил можно настолько же нарастить радиус верхней ступени. Его рекомендуется выполнить таким образом, чтобы широким концом ступень расположилась на конструкции перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. С целью повышения эксплуатационных характеристик сооружения верхнюю ступень можно и расширить. Это возможно сделать, если расстояние между нижними ступенями и нижней стороной площадки будет около 2000 мм.

Обычно первая балясина нижним концом упирается в пол, таким образом, она обеспечивает дополнительную фиксацию свободного конца ступени и всей лестницы. Но можно использовать и другой вариант — опустить все балясины до пола.

В таком случае лестница окажется как бы замкнутой в трубу из стоек ограждения.

Верхнюю ступень необходимо изготавливать отдельно. Сначала также нужно собрать под нее щит, затем положить на него шаблон основной ступени, продлить линию длины до необходимого размера лестничной площадки, нарисовать дугу, прибавив к радиусу примерно 100-150 мм.

После этого ширину площадки следует разметить по длине дуги, занимаемой несколькими ступенями. Чтобы облегчить задачу, можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору. Далее необходимо просверлить отверстие под стойки ограждения.

Здесь вы можете посмотреть видео «Винтовая лестница своими руками», чтобы лучше представить, как возводится подобная конструкция:

Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж

Перед тем как перейти непосредственно к сборке винтовой лестницы, следует подготовить для нее центральную стойку. Лучше всего использовать для конструкции стальную толстостенную бесшовную трубу диаметром не менее 50 мм. Особенно тщательно нужно произвести крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие как от веса самой лестницы, так и веса людей, передвигающихся по ней.

Чтобы построить винтовую лестницу своими руками, для крепления центральной стойки рекомендуется использовать конструкцию пяты, которая имеет вид крестовины и заглубляется в пол.

Благодаря такой конструкции узел будет воспринимать, изгибающие нагрузки, а длинные опоры не позволят опрокинуть лестницу. Узел можно без труда закрепить на перекрытии любого типа. К железобетонным плитам перекрытия его можно крепить с помощью дюбелей. При монолитном бетонном перекрытии его разрешено встраивать непосредственно на этапе производства данной конструкции. При деревянных перекрытиях консоли узла способствуют распределению веса лестницы между несколькими балками. Для изготовления крестовины рекомендуется применять швеллер или уголки.

Длина консолей должна составлять не менее половины радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Узел опирания разрешено выполнить в виде круглого или прямоугольного стального листа.

Опорный узел следует монтировать строго вертикально и точно в центр проема. Проверить перпендикулярность опорного узла к полу можно двумя способами.

Во-вторых, следует произвести проверку вертикальности обсадной трубы. Для этого нужно вставить ее в опорный узел и выставить всю конструкцию, после чего приложить к трубе строительный уровень.

Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она опустится в опорный узел. Необходимо, чтобы на верхнем конце обсадной трубы была резьба, на которую после монтажа лестницы следует накрутить муфту. Такое обжатие ступеней обеспечит им статическую устойчивость.

Начало резьбы должно располагаться под нижней плоскостью лестничной площадки, а ее конец — выше верхней плоскости примерно на 10-15 витков.

Если есть возможность использования сварки, то резьбу желательно не нарезать, а приварить. Для этого дополнительно понадобится сгон (кусок трубы с готовой резьбой). С трубы и сгона нужно обязательно снять фаску.

В противном случае сварной шов останется без обработки, с наплывами, из-за чего в дальнейшем возникнут проблемы при нанизывании ступеней — придется надевать их с противоположного конца трубы. Затем необходимо сварить обе детали.

Лестница будет считаться законченной, когда она достигнет верхнего этажа и будет установлена стойка ограждения. Место под стойку должно совпадать с центральной опорой. Для этого вместо муфты на резьбу нужно накрутить еще одну трубу (обжимную), одновременно выполняющую роль муфты и стойки ограждения. Кроме того, если нижний опорный узел не такой прочный, то эта труба станет элементом верхнего узла крепления всей конструкции.

Для соединения верхней части лестницы с ограждением проема к трубе нужно прикрепить деревянную пластину, которая будет не только выполнять функцию ограждения (поручня), но и станет связующим звеном для верхнего узла крепления лестницы.

На нижнем конце обжимной трубы должна располагаться внутренняя резьба. В этом случае она может быть изготовлена из той же трубы, что и гильзы. Внешняя резьба выполняется при использовании трубы, аналогичной обсадной. Тогда соединение делают с помощью сантехнической муфты.

Кроме стальной обсадной и обжимной труб, у винтовой лестницы имеются и другие металлические детали — опорные гильзы. Они должны быть определенной высоты, которая зависит от того, погружен ли узел в конструкцию пола или же он располагается на поверхности.

Лучше всего, если гильзы будут соответствующей высоты. Ошибка в расчете допускается в сторону уменьшения. Если гильза будет ниже, чем необходимо, то высоту, равную подъему ступеней, можно компенсировать, используя шайбы. В том случае, если гильза, наоборот, получится выше, чем нужно, то скорректировать вертикальный шаг ступеней будет невозможно. Общая высота гильз и шайб должна быть на 1—2 мм больше высоты вертикального шага ступеней, чтобы при обжиме лестницы шайбы слегка сминали древесину, углубившись в нее. Благодаря этому соединение будет более плотным и, следовательно, повысится прочность ступеней и лестницы в целом.

Диаметр гильз должен быть таким, чтобы обсадная труба входила в нее без зазора. Хорошим примером является совмещение толстостенной трубы с внешним диаметром 50 мм и трубы диаметром 57 мм и толщиной стенок 3-3,5 мм.

Практически все гильзы должны быть одинаковыми. Только нижняя может отличаться, ее размер зависит от особенностей места крепления опоры к полу и высоты, на которой будет установлена нижняя ступень.

Перед тем как приступить к монтажу лестницы, гильзы рекомендуется обработать — хромировать или окрасить.

Регулировочные шайбы лучше всего выточить на токарном станке, но также их можно заменить на сантехнические фланцы.

После того как все подготовительные работы будут завершены, можно приступать к монтажу винтовой лестницы. С целью выявления погрешностей и недочетов и дальнейшего их исправления рекомендуется провести предварительную сборку. Она должна осуществляться в следующем порядке.

Сначала нужно установить нижний опорный узел, вставить в него центральную опору, надеть на стойку гильзы, шайбы и ступени. Затем следует приступить к расположению ступеней по кругу. Нужно примерить стойки ограждения, разметить отверстия под болты для последующего крепления балясин и просверлить их.

Когда будет видно, удалось ли избежать ошибок при проектировании винтовой лестницы своими руками и изготовлении ее деталей, можно разобрать полученную конструкцию и подготовить ее к отделке. Нужно отшлифовать деревянные детали, окрасить или залакировать их. Стоит помнить, что металлические детали также могут нуждаться в специальной обработке.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

На этих фото показаны винтовые лестницы в доме, возведенные своими руками:

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Винтовая лестница своими руками

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

Видео удалено.

Видео (кликните для воспроизведения).

Типы винтовой лестницы – схемаРасчет винтовой лестницы – чертеж и схемаКонструкция (узлы) винтовой лестницы на обсадной трубеУстройство винтовой лестницы в круглом и квадратном лестничном проемеКонструкция винтовой лестницы — чертеж и схемаМонтаж деревянной винтовой лестницы — чертеж и схемаМногоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими рукамиДеревянная винтовая лестница со сплошным ограждениемМеталлическая винтовая лестница со сплошным ограждениемДеревянная винтовая лестница с подступенкомОригинальная спиральная лестница из дереваПлощадка с ограждением для винтовой лестницыПролет винтовой лестницы квадратной формыДеревянная винтовая лестница в домеВинтовая лестница с площадкой в гостинойВинтовая лестница с металлическим ограждениемВинтовая лестница с горкой

Метки: Лестница Винтовая лестница

Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

сваркой;
ковкой;
литьем.

[/stextbox]

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

две или три трубы разного диаметра;
готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

В заключение

Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.

Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

Особенности винтовой лестницы

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Высота лестницы

Диаметр лестницы

Количество ступеней и высота проступка

Ширина ступеней

Не забываем рассчитать ширину ступеней

Используемые материалы и инструменты

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

сваркой;
ковкой;
литьем.

[/stextbox]

Заготовка деталей

две или три трубы разного диаметра;
готовые ступени из металла или уголок под облицовку.

Монтаж конструкции

Окончательная отделка

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

В заключение

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

Видео удалено.

Видео (кликните для воспроизведения).

Источники:

Рыжков И. Б., Травкин А. И. Основы инженерных изысканий в строительстве. Учебное пособие; Лань — М., 2016. — 136 c.
Саргсян, А. Е. Строительная механика. Механика инженерных конструкций / А.Е. Саргсян. — М.: Высшая школа, 2008. — 464 c.

Винтовая лестница своими руками

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Я Григорий Уткин. В настоящее время я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести в доступном виде всю требуемую информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Деревянные винтовые лестницы своими руками: размеры и чертежи

Еще во времена давно забытого средневековья великие архитекторы знали о достоинствах винтовых лестниц. Их сооружали во всех замках исключительно с практической точки зрения, так как они служили своеобразным защитным элементом при нападении врага. Однако, пройдя длительный исторический путь, эти конструкции и в наше время не утратили популярность. Деревянные винтовые лестницы преображают интерьер, а также позволяют решать функциональные задачи в ходе обустройства дома.

Преимущества винтовых лестниц

Выбор подобной интерьерной детали говорит о том, что вы являетесь не только обладателем хорошего вкуса, но и прагматиком. Винтовые конструкции характеризуются рядом преимуществ:

Экономия пространства. Особенно это актуально для небольших по площади помещений. Даже 1,5 м² достаточно для того, чтобы поставить лестницу. Она располагается вокруг специальной опоры и словно зависает в воздушном пространстве. Именно такое свойство конструкции позволяет экономить полезную площадь.
Визуально увеличивает высоту низких помещений.
Строительство винтовых лестниц будет значительно ниже по цене, чем маршевых. Это обусловлено относительно небольшим количеством расходных материалов при производстве изделия и невысокими трудозатратами во время его установки.
Несложный процесс изготовления и простой монтаж позволяют сделать лестницу без помощи специалистов.
Винтовые конструкции прекрасно подходят для частного дома или квартиры, так как там отсутствует чрезмерно оживленное движение.

Сооружая у себя дома винтовую лестницу, не следует забывать о технике безопасности. При крутом подъеме конструкции и недостаточно широких ступенях неосторожность и быстрая ходьба могут привести к травме. Но этот недостаток легко устранить за счет крепких поручней. Кроме того, важно правильно произвести расчет размера конструкции, включая забежные ступени и ширину проступи.

Какие материалы можно использовать

В производстве винтовых лестниц применяют различное сырье, от которого напрямую зависит их качество и длительность срока службы.

В роли несущего конструктивного элемента чаще всего служит труба из металла либо деревянный столб. Нередко опору изготавливают из камня, кирпича, бетона и даже асбестоцемента. Ступени крепятся уже к готовому несущему элементу несколькими способами: сваркой, болтами или муфтами.

Перила принято делать из металла, твердых древесных пород или комбинации этих материалов. Что же касается ступеней, то на смену традиционным вариантам из бука, дуба и ясеня пришли изделия из стекла и пластмассы.

Для изготовления винтовых лестниц используют также фанеру. Из этого материала можно делать как отдельные элементы, так и всю конструкцию в целом. Винтовая лестница из фанеры отличается своей экологичностью и невысокой стоимостью.

Для лестницы можно использовать фанеру: в качестве элементов или полной конструкции

Разновидности конструкции

Винтовые лестницы имеют несколько модификаций, отличающихся друг от друга особенностями конструкции и способами крепления ступеней. Однако независимо от их разновидности, ступени устанавливаются всегда радиально с незначительным поворотом каждой из них. В таком положении они напоминают резьбу винта, поэтому данная модель лестниц получила соответствующее название.

Виды винтовых лестниц

Таким образом, выделяют следующие типы конструкций винтовых лестниц:

С опорой ступеней на внутренний столб и одну или две стены, расположенные по периметру. Подобные конструкции строятся в неширокой нише или в углу помещения.

С консольным защемлением ступеней на несущем элементе.

С креплением ступеней к изогнутым тетивам.

Это наиболее распространенные типы винтовых устройств, которые под силу построить мастеру-самоучке. Другие разновидности считаются более сложными, поэтому их изготовку и монтаж лучше доверить настоящим профессионалам.

Элементы винтовой конструкции

Прежде чем приниматься за изготовление деревянной винтовой лестницы своими руками, разберемся в следующих вопросах:

из каких элементов она должна состоять;
месторасположение составных частей;
способы крепления элементов.

Лестничная конструкция имеет следующие составляющие:

ступеньки;
заключительная площадка, расположенная сверху;
столб, предназначенный для опоры перила и балюстрады;
главный несущий элемент, являющийся основой конструкции;
цилиндры, из которых состоит опорный столб;
балясины, поддерживающие перила;
перемычки;
перила в форме винта;
заграждение на верхнем этаже.

Схема элементов конструкции

Вышеперечисленные составляющие образуют единое устройство путем их соединения в узлах:

Узел «А». Здесь соединяется несущая стойка или труба с заграждением на верхнем этаже. Для этого в тыловой части столба или трубы закрепляется болт либо винт, на который надевается через сквозное отверстие поручень. Сверху привинчивается декоративная крышка, предназначенная для его фиксации.
Узел «Б» – это место, где соединяются опорный столб и втулка, которая установлена в отверстие ступени.
Узел «В». В этом участке к опоре крепят шайбы и гильзу, выполняющую декоративную и прижимную функции.
Узел «Г» – место крепления опоры и основания, установленного в полу.

Соединение узлов

Расчет параметров винтовой лестницы

Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.

Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.

Далее расчеты производятся по следующей схеме:

Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:

(90×2)+30=210 см

Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.

На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.

Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.

(90+15)/2=52.5см

Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.

Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.

(2×3,14×52,5)/25=13,18

Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.

190+10+3=203 см

Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:

203/13=15,61

Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.

270/15=18

Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:

18/13=1,38

Важные нюансы при расчетах и монтаже

Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:

середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
минимальный диаметр опоры равен 5 см.
винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
в одном лестничном витке должно быть минимум 11 ступеней.
высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.

Изготовление элементов конструкции

Опорный столб

Для изготовления опоры используют трубы из металла диаметром не менее 5 см, а также столбы из таких материалов, как бетон, кирпич и дерево. Их диаметр может варьироваться от 15 до 50 см, а в некоторых случаях и больше.

Центральный столб – основной несущий элемент конструкции

С металлической, бетонной или кирпичной опорой работать сложнее всего. Чтобы зафиксировать на ней ступени, применяют сварку, болты, муфты. К деревянному столбу элементы можно прикрепить без особых трудностей, используя любой метод. Это могут быть металлические уголки или бруски из дерева, которые устанавливают в вертикальном положении в межступенчатые зазоры.

Так как центральная стойка является основным несущим элементом, она должна отличаться высокой прочностью и выдерживать не только общую нагрузку всей конструкции, но и вес человека с багажом.

Ступени

Самым распространенным материалом для их изготовления являются такие древесные породы, как дуб и бук. В отличие от сосны или ели они имеют плотную структуру и способны выдержать возложенную на них нагрузку.

Толщина ступеней зависит от высоты конструкции. Если лестница будет не выше двух метров, то она составляет минимум 5 см. У более высоких конструкций она должна превышать 6 см.

Подбирая материал для ступеней, обращайте внимание на степень его просушки и обработки. По мнению специалистов, покупать лучше оструганные доски. Неравномерно просушенное дерево начнет со временем терять влагу и изменять первоначальную форму. В результате этого потребуется дальнейшая замена ступени, иначе может нарушиться прочность всей лестничной конструкции.

Мастера со стажем рекомендуют применять для ступеней клееную древесину, которую несложно сделать самому. Длина панели из брусков равняется длине ступени, а ширина должна быть такой, чтобы вмещались две размещенные в разных направлениях ступени.

Для изготовления клееной древесины необходимо выполнить следующие действия:

Собрать бруски в панель так, чтобы в близкорасположенных деталях структурный рисунок был направлен в разные стороны.
Промазать составляющие элементы панели клеем, стянуть струбцинами и дождаться полного высыхания изделия.

Схема изготовления клееной древесины

Чтобы сэкономить время и силы, нужно заранее подготовить шаблон ступени, по которому они будут расчерчены. Он подготавливается на основании произведенных ранее расчетов и с учетом припуска 0,5 см.

Перенося контуры шаблона на брусковую панель, нужно быть предельно внимательным. Важно точное отображение габарита широкого края детали и предусмотренного под стойку отверстия.

Отдельного внимания заслуживает верхняя ступень конструкции. Она представляет собой площадку, соединяющую лестницу с полом на верхнем этаже. По размеру она больше других ступеней. Кроме того, длину этого элемента иногда нарочно делают еще большей с целью упрочнения лестничной конструкции.

Изготовление верхней ступени

В конце проделанной работы изготовленные ступени складывают в стопку и прочно фиксируют между собой с обеих сторон. Данный «пакетный» способ используют для проделывания отверстий под опорную стойку.

Ограждения и перила

Следующим шагом является изготовление балясин. Для этой цели понадобится клееный брус с минимальным сечением 5×5 см и токарный станок. При отсутствии возможности сделать самому эти элементы их можно купить.

Для обеспечения жесткости конструкции крайним стойкам придают такую форму, чтобы они смогли одновременно соединить две ступени. Это позволит предотвратить их поворачивание на центральной опоре.

Способы крепления стоек-балясин бывают разные:

путем их вклеивания в проделанные отверстия;
фиксация к ступеням с помощью специальных креплений;
приклеивание при помощи сделанных внизу стоек выпилов.

Разметка стоек перил и схема их установки

Завершающим этапом является нанесение разметки и спиливание верхушек балясин под углом в зависимости от наклонов и поворотов лестничной конструкции. Прекрасный вид винтовым лестницам придают извитые перила из дерева.

Изготавливают их несколькими методами:

вырезание из цельного куска древесины составных элементов перила и их дальнейшая сборка;
вырезание перил из клееной древесины;
соединение элемента из не очень плотного деревянного шпона.

Способ точного изготовления перил Схема извитых перил из дерева

Любой из этих методов изготовления является довольно сложным. Для этих целей понадобится соответствующий материал и специальный инструмент. Специалисты рекомендуют купить готовые поручни под заказ в специализированной фирме. Вашей задачей будет только установить их, хотя и эту работу можно доверить мастеру своего дела.

Что касается ассортимента, то на рынке представлен широкий выбор поручней, отличающихся друг от друга по внешнему виду, материалу и цене. Те, кто предпочитает дворцовую роскошь, может купить для винтовых деревянных лестниц на второй этаж резные перила. А для более экономных клиентов есть пластиковые перила с имитацией фактурного рисунка древесины.

Сборка винтовой лестницы

Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:

Вырежьте в перекрытии окружность требуемой формы и сделайте декоративное обрамление краев.

Вырезание и обрамление проема

Дальнейшие действия зависят от особенностей опорной стойки:

Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
Верхняя ступень крепится к полу второго этажа.
После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
Затем крепится плинтус, если это предусмотрено проектом.

Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.

Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.

Видео-инструкция по сборке модульной лестницы

Оригинальные винтовые лестницы из дерева – фото

Винтовая лестница своими руками + фото, схемы

Современные винтовые лестницы, отличаясь особой оригинальностью, располагают к тому же целым рядом практических достоинств и заметно выделяются на фоне традиционных (маршевых) конструкций. Во-первых, они занимают намного меньше места в помещении, а во-вторых – для их сооружения вам потребуется гораздо меньше материала, чем его расходуется на обычную лестницу.

При строительстве винтовой лестницы на второй этаж вам придётся учитывать ряд таких специфических параметров, как:

конструкция центральной стойки;
способ крепления ступеней;
конфигурация и высота ограничительных поручней и балясин и многое другое.

Заметим, что сооружение лестницы из дерева или металла вполне по силам даже новичку.

Особенности конструкции

Опыт эксплуатации винтовых сооружений говорит о том, что наиболее удобными являются лестницы с шириной пролета порядка одного метра. Вследствие этого диаметр всей винтовой конструкции (с учетом её размещения вокруг центральной стойки) должен составлять порядка 2,3 – 2,4 метра.

Винтовая конструкция

Особый интерес представляют экономичные лестничные конструкции, ступени которых закреплены на центральной стойке и оснащёны винтообразными поручнями, смонтированными на балясинах. В сравнении с этим вариантом лестницы с другими видами опорной части (без центральной стойки) более сложны в исполнении и обойдутся вам значительно дороже.

Что касается формы винтовой конструкции, то в поперечном разрезе она не обязательно должна быть круглой. Вы можете выбрать и многоугольник со сторонами, примыкающими непосредственно к стенам. Ступени могут крепиться в толще стены с помощью специальных навесных креплений (накладок).

Используемые материалы

В качестве центральной стойки металлической конструкции используется обычная трубная заготовка диаметром 50 миллиметров со стенками толщиной не менее 4 мм. В «деревянном» исполнении роль центральной стойки играет колонна, изготовленная из какой-либо разновидности прочной древесины. Помимо этого, для обустройства центральной стойки могут использоваться такие популярные материалы, как бетон, кирпич или натуральный камень.

Оригинальные ступени

Перила для поручней могут изготавливаться как из клееной древесины твердых пород, так и из обычного металла. В отдельных лестничных конструкциях все перечисленные выше материалы могут присутствовать в комбинации. Подобно перилам сходни могут изготавливаться как из древесины, так и из металла (возможен даже вариант их изготовления из толстого закаленного стекла). Для изготовления лестницы подойдут любые строительные материалы, отличающиеся высокими показателями прочности.

Этапы работ

Порядок обустройства винтовой конструкции

Порядок проведения работ:

В первую очередь производится монтаж центральной стойки, на которой впоследствии закрепляются промежуточные втулки совместно с проступями.
После этого по всей окружности возводимой конструкции равномерно распределяются ступени.
Затем вы можете перейти к монтажу опорных кронштейнов, устанавливаемых последовательно на каждую из возвышающихся ступеней. При этом последняя ступень жёстко фиксируется непосредственно в межэтажном перекрытии.
На заключительной стадии работ, производится установка балясин и жёсткое закрепление поручней.

По окончании проведения всех этих операций вы получите готовую к эксплуатации лестничную конструкцию.

Видео: как быстро установить винтовую лестницу

Винтовая лестница своими руками – как сделать винтовую лестницу из дерева на второй этаж: расчет, схема + фото-видео

Винтовая лестница своими руками

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.

Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.

Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.

Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.

Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.

При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.

Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.

При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.

Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.

Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.

Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Расчет винтовой лестницы – чертежи и схемы

Винтовая лестница своими руками – видео инструкция по сборке

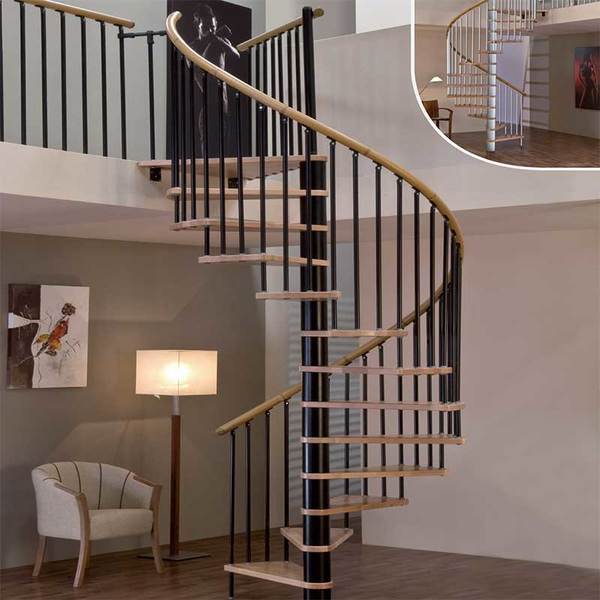

Деревянные винтовые лестницы — фото

Как построить винтовые лестницы: 15 ступеней (с изображениями)

Об этой статье

Соавторы:

Специалист по архитектуре и строительству

Соавтором этой статьи является Andrew Peters. Эндрю Петерс — специалист по архитектуре и строительству и руководитель Peters Design-Build, архитектурно-строительной фирмы полного цикла в районе залива Сан-Франциско.Обладая более чем 20-летним опытом, Эндрю специализируется на экологичных и целостных методах проектирования и строительства. Эндрю имеет степень бакалавра архитектуры и сертификат специалиста по управлению проектами (PMP) и является аккредитованным профессионалом по лидерству в области энергетики и экологического дизайна (LEED). Он работал менеджером проекта отмеченного международными наградами проекта «Refract House», входящего в состав Team California в 2009 году Департамента энергетики США Solar Decathlon, проекта, о котором было написано более 600 статей в Интернете и в печати.Эта статья была просмотрена 159 295 раз (а).

Соавторы: 15

Обновлено: 4 мая 2021 г.

Просмотры: 159,295

Резюме статьи X

Самый простой способ построить винтовую лестницу — это приобрести модульный комплект винтовой лестницы, который можно собрать вместе. Если вы предпочитаете делать свои собственные, нарисуйте план так, чтобы ваша лестница имела минимальный диаметр 26 дюймов, а ступени — не менее 7.5 дюймов глубиной. Когда вы будете готовы строить, вам нужно будет отрезать стальную трубу для центральной колонны, а затем закрепить ее на месте с помощью деревянной или стальной пластины. Когда центральная колонна закреплена, решите, хотите ли вы обрезать собственные заготовки ступеней лестницы или получить готовые. Когда у вас есть ступени, вы должны расположить их вокруг колонны так, чтобы передний край каждой следующей ступени нависал над задней стороной предыдущей примерно на дюйм. Для большей устойчивости прикрепите к лестнице заранее изготовленные перила.Дополнительные советы, в том числе о том, как установить балясины между ступенями винтовой лестницы, читайте дальше!

Печать
Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 159 295 раз.

DIY Design: Как построить свою собственную винтовую лестницу из простых шаблонов фанеры

Архитекторы: Продемонстрируйте свои проекты и найдите идеальные материалы для вашего следующего проекта с помощью Architizer. M производители: чтобы связаться с крупнейшими архитектурными фирмами мира, зарегистрируйтесь сейчас.

Если вы когда-нибудь задумывались о строительстве собственной винтовой лестницы, но не знаете, с чего начать, Бен Уеда из HomeMade Modern только что приблизил вас на один шаг к тому, чтобы воплотить ее в жизнь с помощью этого недавно опубликованного обучающего видео и бесплатных файлов САПР.

Применяя знания и навыки, которые он разработал в архитектурной школе Корнельского университета, Уеда исследует сечения цифрового производства и традиционных методов строительства, чтобы предлагать широким массам дизайнерские идеи, шаблоны и инструкции для самостоятельной работы.В этом сегменте он сочетает фрезерование мебельной фанеры с ЧПУ с приклеиванием, зажимом, шлифованием и забиванием с использованием традиционных ручных инструментов, в результате чего получается изящная винтовая лестница из штабелированной фанеры (без перил, скоро появится), прикрепленная к стандартной стальной балке.

Блог HomeMade Modern, основанный архитектором, скоро предоставит бесплатные файлы САПР для 12 форм, вырезанных на станках с ЧПУ на ¾-дюймовые фанерные листы, вместе с полным фото-текстовым руководством и списком инструментов и запасы.По его оценкам, хотя этот проект требовал много времени и труда, он был значительно дешевле, чем большинство сборных металлических винтовых лестниц.

Uyeda также объявила, что HomeMade Modern подписала соглашение с Autodesk о работе в новом здании BUILD Space, современной мастерской в Бостоне, посвященной исследованиям и прототипированию цифрового производства и автоматизации строительства для индустрии AEC. И архитектор приглашает сообщество A&D предлагать и, возможно, даже сотрудничать над идеями DIY, которые он сможет реализовать на объекте Autodesk.

Найдите все свое архитектурное вдохновение через Architizer: Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель и хотите наладить контакт с архитекторами? Кликните сюда.

HomeMade Modern EP99 DIY Винтовая лестница с ЧПУ

Я сделал эту винтовую лестницу для своего лофта в Бостоне. Я использовал свой станок с ЧПУ X-Carve от Inventables.com, чтобы вырезать начальные детали. Ради экономии времени я попросил друга использовать его машину, у которой есть большая кровать, вырезанная из некоторых частей.Каждая ступенька сделана из 12 слоев мебельной фанеры толщиной ¾ дюйма. Вы можете скачать рисунки в формате dwg, которые мы использовали здесь.

Лестница высотой 16 и ¾ ступеней построена на 3-дюймовой стальной трубе сортамента 40. Шаги такие же, но каждый из них поворачивается на 30 градусов, и 12 шагов создают полный оборот вокруг шеста. Я ошибочно предположил, что толщина фанеры дюйма, которую я использовал, была ровно дюйма, и мои шаги оказались примерно на полдюйма короче, чем я предполагал, но все получилось.Я думал, что выравнивание лестницы будет более сложной задачей, чем было раньше, поэтому сверло с ЧПУ идеально выровняло отверстия для дюбелей диаметром ½ дюйма. В итоге я не стал использовать эти отверстия, так как было достаточно просто выровнять края и зажать доски.

Стоимость этого проекта составляет около 900 долларов, на его создание уходит около 40 часов.

ПОСТАВКИ:

¾ ”фанера Purebond
В наличии в Home Depot
Я использовал чистую клееную фанеру, потому что не хотел, чтобы типичная фанера выделяла в мой чердак образующийся метилдигид.

Винты для чистовой обработки
В наличии в Home Depot
Я использовал чистовые винты длиной от 1 5/8 дюйма до 6 ½ дюйма.

Клей для дерева
В наличии в Home Depot
Я использовал высокопрочный столярный клей, чтобы склеить слои вместе.

ИНСТРУМЕНТЫ:

RYOBI ONE + аккумуляторная дрель на 18 В
Доступно в Home Depot

X-Carve
Доступно на Inventables.com

ИНСТРУКЦИИ:

ШАГ 1: Фундамент
Я позаботился о том, чтобы укрепить пол балками из LVL, которые выдержат нагрузку от лестницы.Это добавило к стоимости строительства здания, но мне это понадобилось бы, даже если бы я пошел с обычной сборной стальной винтовой лестницей. У меня была стальная труба сортамент 40 диаметром 3 дюйма, приваренная к куску стальной пластины ½ дюйма. Затем мы использовали длинные шурупы, чтобы прикрутить пластину к балкам LVL. В верхней части столба есть два стальных кронштейна, которые соединяются со стеной.

ШАГ 2: Разрежьте на кусочки
Я использовал свой X-Carve, чтобы вырезать некоторые из начальных частей, но из-за небольшого размера кровати и количества частей мне помог друг, используя свою машину, у которой есть кровать большего размера.На самом деле X-Carve режет чище, чем более крупная машина, но большой размер станины позволяет нам размещать детали более эффективно.

ШАГ 3: Запустите первый
Стальная пластина у основания имеет толщину ½ дюйма, поэтому мне пришлось вырубить лишнюю деталь и отрезать головку, чтобы заполнить зазор. Затем я использовал строительный клей, чтобы приклеить его к полу, прежде чем использовать длинные финишные винты, чтобы закрепить его на месте. Затем я применил столярный клей, чтобы нанести следующие два слоя, и использовал много шурупов, чтобы убедиться, что основание лестницы надежно прикручено к полу.

ШАГ 4: Один слой за раз
Первоначально я намеревался предварительно собрать каждый шаг отдельно, а затем разместить их вокруг столба, но стыки головоломки между кусками фанеры были слишком тугими, поэтому мне пришлось собирать его слой за слоем вокруг столба. Я использовал строительный клей, чтобы заполнить зазор 1/8 дюйма или около того между стальной опорой и фанерой. Я использовал столярный клей между слоями фанеры. Я использовал винты 9-12 с отделкой 2-5 дюймов, чтобы скрепить слои.Пришлось чередовать схемы винта. Я использовал вес своего тела и зажимы, чтобы плотно прижать слои друг к другу перед их прикручиванием. На каждый шаг у меня уходило около 2 часов.

ШАГ 5: Выполните посадку
Добравшись до верхней ступеньки, я вырезал куски фанеры по профилю верхней ступеньки. Мне пришлось использовать свою фиговую пилу, чтобы вырезать кусок, чтобы он поместился на шест. Я склеил слои фанеры и зажал их, чтобы получился мостик.

ШАГ 6: Установите лестничную площадку
Я немного увеличил порог двери, чтобы было достаточно места под мостом. Затем я установил мост, чтобы проверить, подходит ли он, и прикрутил куски фанеры по обе стороны от него. Затем я снял мост и покрасил нижнюю сторону с личным напоминанием. Я приклеил и прикрутил на место.

ШАГ 7: Укрепление лестницы
Лестница прочная, как скала, совсем не шатается и не скрипит, но на всякий случай я вкрутил 5-дюймовые длинные винты в точках, которые имели наименьшее перекрытие фанеры.

ШАГ 8: Шпатлевка по дереву головки шурупов
Я использовал шпатлевку для дерева, чтобы покрыть головки винтов, а затем отшлифовал ее, когда она высохла.

ШАГ 9: Песок, песок и песок
Сначала я отшлифовал лестницу с помощью орбитальной и ленточно-шлифовальной машин. Я использовал шлифовальную губку и шлифовальную машинку для обработки изнанки.

ШАГ 10: Отделка
Я закончил лестницу двумя слоями поликрила miniwax.

А перила?
Я все еще работаю над перилами и выложу видео, когда закончу.

Замечания по дизайну:
Я был вдохновлен лестницей, которую я видел в Бостонском обществе архитекторов от Matter Design Studio, но моя лестница действительно имеет много общего с лестницами, спроектированными Троном Мейером, которые невероятно хорошо продуманы и детализированы Рупертом Лисом, чья лестница имеет более сложную форму. .

Спасибо за проверку моей винтовой лестницы с ЧПУ!

Предупреждение!

Это был экспериментальный проект для моего личного использования, и я не утверждаю, что он безопасен или подходит.

Если вам понравился этот проект, поделитесь им!

Если вы хотите увидеть, над чем мы работаем дальше, подпишитесь на нас в Instagram: @benjaminuyeda и @ijessup.

Также ознакомьтесь с нашей книгой, чтобы узнать о дополнительных проектах, советах и руководствах для самостоятельного изготовления.

Твитнуть

Как построить винтовую лестницу

Винтовая лестница предлагает вашему дому преимущества, которых нет у обычной прямой лестницы.Винтовые лестницы привлекательны и функциональны, уменьшая площадь лестницы до 14 квадратных футов. Винтовые лестницы эффективно убираются в пространствах, слишком тесных для обычных лестниц, таких как кухни, холлы и фойе.

Строительство собственной винтовой лестницы — это продвинутый проект по благоустройству дома для домашних мастеров, особенно если вам нужно создать лестничный колодец на верхнем этаже. Требуется помощь партнера. Результаты вознаграждаются, и этот ценный проект принесет пользу вашему дому.

Следует ли использовать комплект для винтовой лестницы?

В комплекты винтовой лестницы входят тщательно обработанные стальные детали, которые идеально сочетаются друг с другом с небольшим допуском на ошибку. Металлические ступени устанавливаются друг на друга вокруг прочной металлической стойки, которая обеспечивает большую часть опоры. Ступени, шест, шпиндели, поручни, балясины: все это специализированные детали, которые не продаются по частям в большинстве домашних центров. Чтобы производить эти детали с нуля, вам потребуются обрабатывающие инструменты, сварочное оборудование и соответствующие навыки.Большинство мастеров считают безопаснее и эффективнее строить винтовые лестницы из комплектов.

Кодексы, разрешения и правила

Позвоните в местное бюро разрешений для получения информации о правилах использования винтовой лестницы и разрешениях на строительство. Из-за уникального размера винтовых лестниц местные нормы для винтовых лестниц обычно отличаются от правил для прямых лестниц. Например, ваш местный кодекс может разрешить стояки до 9 1/2 дюймов. Кодекс для прямых лестниц часто указывает высоту подступенка не более 7 3/4 дюйма.

Винтовая лестница: таблица расчета колодца и центрального полюса
Размер лестницы	Размер лунки (квадрат)	Полюсное положение
3 фута 6 дюймов	3 фута 8 дюймов	22 дюйма
4 фута	4 фута 2 дюйма	25 дюймов
4 фута 6 дюймов	4 фута 8 дюймов	28 дюймов
5 футов	5 футов 2 дюйма	31 дюйм
5 футов 6 дюймов	5 футов 8 дюймов	34 дюйма
6 футов	6 футов 2 дюйма	37 дюймов

Соображения безопасности

Лестницы, особенно винтовые, могут быть опасны, если не построены и не используются должным образом.Начните с набора винтовой лестницы от известного производителя. Хотя инструкции в этом руководстве иллюстрируют функции, присущие большинству сборок винтовой лестницы, инструкции, включенные в ваш комплект, должны иметь приоритет над инструкциями в этом руководстве. Будьте особенно осторожны с открытым колодцем на верхнем этаже.

Материалы

Комплект винтовой лестницы
Болты с тормозом
Бетонные анкеры (по желанию)

Измерение высоты и требования к колодцу
С помощью рулетки измерьте расстояние от нижнего этажа до пешеходной поверхности верхнего этажа (не до потолка нижнего этажа).Используйте эту высоту при заказе комплекта винтовой лестницы, поскольку вам потребуется указать необходимое количество ступеней лестницы. Рассчитайте площадь лестничного колодца, измерив длину на ширину.
Подсказка
Точно измеряйте высоту. Ступени должны складываться ровно до нужной высоты, чтобы верхняя площадка точно совпадала с верхним этажом.
Найдите центральный полюс
Находясь на лестнице, измерьте половину расстояния с двух сторон лестничного колодца.Например, если квадрат колодца составляет 3 фута 8 дюймов, половина его составляет 22 дюйма. Вы бы отмерили 22 дюйма на двух смежных сторонах. Вернитесь к полу с помощью лазерного уровня или отвеса, чтобы найти точку крепления центральной стойки на нижнем этаже.
Присоедините базовый фланец
Поместите базовый фланец центральной стойки в центральную точку, отмеченную на предыдущем шаге. Прикрепите фланец к полу стопорными болтами. Если пол бетонный, используйте анкеры для бетона.Используйте набор гаечных ключей или торцевые ключи, чтобы надежно вбить стопорные болты в бетонный или деревянный пол.
Установите центральную опору
Вставьте центральную стойку в базовый фланец. Попросите партнера крепко держать шест как можно ближе к отвесу.
Добавить проступи
Переместите все ступени на верхний уровень. Осторожно сдвиньте ступеньки вниз по шесту; не дай им упасть. Партнер на нижнем уровне, стоя на лестнице, будет контролировать спуск ступеней и позволять им постепенно складываться.Некоторые системы винтовых лестниц требуют наличия распорок между ступенями. Если да, убедитесь, что проставки находятся на верхнем уровне, и добавьте их соответствующим образом.
Подсказка
Металлические ступени тяжелые. Если все сложить в одном направлении, они могут опрокинуть шест. Сложите ступеньки поочередно влево и вправо, чтобы стойка оставалась в вертикальном положении.
Обеспечьте посадку
Когда все ступени будут на месте, наденьте верхнюю площадку на шест. Прикрепите площадку к верхнему уровню способом, предписанным производителем лестницы.Обычно шпагатные болты прикрепляют площадку к бокам балок перекрытия.
Поверните ступени в положение
Последовательно поверните ступени так, чтобы они образовали восходящую форму штопора или спирали.
Присоедините шпиндели
Комплекты винтовой лестницы всегда имеют систему, которая выравнивает ступени и обеспечивает балясины для перил. Во многих наборах используются отдельные шпиндели, которые крепятся от одного протектора к его верхнему соседу.Установите эти шпиндели в соответствии с рекомендациями производителя.
Установите перила
Многие комплекты винтовых лестниц имеют перила, которые поставляются в виде тугой спирали. Вместе с партнером расширьте спираль до диаметра вашей винтовой лестницы. Затем медленно отойдите друг от друга, чтобы вытянуть перила так, чтобы они образовали штопор. Прикрепите перила к балясинам винтовой лестницы с помощью прилагаемого оборудования.

Как построить винтовую лестницу

Если у вас ограниченное пространство и вы хотите создать доступ на чердак или верхний этаж, винтовая лестница — чрезвычайно эффективное решение.Винтовые лестницы можно купить в готовом виде и установить в доме, или они могут быть изготовлены по индивидуальному заказу из железа или дерева.

Процесс

Перед тем, как начать установку винтовой лестницы, вы должны сначала подать заявление на получение разрешения на строительство. Во многих случаях, если вы попытаетесь приобрести комплект без разрешения, он не будет отправлен вам, пока вы не предъявите действующее разрешение на строительство.

Далее вам нужно будет выбрать лестницу. Вы можете найти идеи в строительных журналах и заказать каталоги у производителей или найти онлайн-источник, если хотите купить комплект.Вы также можете обратиться к местному мастеру по изготовлению кованого железа, чтобы заказать винтовую лестницу, изготовленную по индивидуальному заказу, специально для вашего внутреннего пространства.

Шаг 1 — Определите местоположение

Решите, где установить лестницу. Начните с вырезания дыры в полу второго уровня или с выбора места по краю чердака. Не выбирайте место рядом со стеной. Это затруднит установку.

Шаг 2 — Обеспечьте высоту над головой

Установите лестницу на место так, чтобы высота над ней составляла не менее 6.5 футов.

Шаг 3 — Измерение зазора

Измерьте высоту и диаметр лестницы. Оставьте зазор не менее 2 дюймов от стен и пола для поручня.

Шаг 4 — Измерьте высоту протектора

Измерьте внешнюю сторону ступеньки, чтобы рассчитать высоту протектора.

Шаг 5 — Обрежьте ступеньки

Обрежьте ступени лестницы одновременно, используя созданный вами узор. Ступени не должны быть шире 4 дюймов.Вы будете склеивать подступенки вместе, поэтому меняйте текстуру древесины, склеивая части вместе после того, как вы отшлифуйте края.

Шаг 6 — Центр обрезки

Используйте ленточную пилу, чтобы сделать круговой пропил для внутреннего центрального кругового пропила.

Шаг 7 — Установите центральную стойку

Установите центральную стойку на пол. Убедитесь, что он выровнен и надежно прикреплен к полу, чтобы он не двигался вперед и назад.

Шаг 8 — Приварите ступеньки к опоре

Приварите верхнюю и нижнюю ступеньки к опоре.Установите остальные ступеньки и прикрепите их к столбу.

Шаг 10 — Установка перил

Купите перила, специально разработанные для винтовой лестницы. Его чрезвычайно сложно построить, если у вас нет особых навыков плотника или другого опытного ремесленника. Установите перила, как указано.

Винтовые лестницы предлагают привлекательный доступ к ограниченному пространству. Если у вас высокие потолки, вы даже можете обнаружить, что винтовая лестница позволит вам построить чердак в комнате, где полноценная лестница невозможна.

Винтовые лестницы: «Сделай сам» или обратитесь к профессионалам, винтовые лестницы — это быстро и легко.

Свяжитесь с нами сегодня, чтобы получить потрясающие винтовые лестницы для наружного применения.

Если утка крякает в каньоне, отзовется ли от нее эхо? Популярная городская легенда говорит «нет». Несколько ученых и репортеров, в том числе популярная команда «Разрушителей мифов», изучили эту легенду, чтобы определить, издает ли утиное шарлатан эхо или нет. Находки? Да, шарлатан утки действительно перекликается с эхом, и городская легенда ложна.

Еще один миф, который мы часто слышим, заключается в том, что наружные винтовые лестницы просто не стоят времени, усилий и денег. Чего-чего? Звучит как вызов для нас. Мы в UglyDeck.com знаем, насколько хороши винтовые лестницы, и у нашей команды есть информация, чтобы доказать это!

Во-первых, винтовые лестницы на открытом воздухе по своей природе легче устанавливать, чем стандартные прямые лестницы. Винтовые лестницы с настилом от UglyDeck.com поставляются индивидуально сваренными в одно целое, поэтому их не нужно строить из набора.Они могут быть доставлены для облегчения установки, что упрощает работу сборщика палубы своими руками или подрядчика. И, поскольку они требуют минимального количества анкеровок из-за своей конструкции, винтовые лестницы на палубе намного проще установить и стабилизировать, чем традиционную прямую лестницу.

Во-вторых, винтовые лестницы с настилом от UglyDeck.com изготовлены из высококачественного алюминия, который предотвращает ржавление, атмосферные воздействия и вредителей. Воспользовавшись этим необслуживаемым материалом для настила, вы сэкономите массу времени и денег на уходе на долгие годы.Для нас это неплохая инвестиция!

UglyDeck.com, Миннесота, строители палуб могут обсудить потребности в дизайне палубы и варианты наружной винтовой лестницы. Для тех, кто живет рядом с франшизой UglyDeck.com, наша команда предоставит услуги измерения на месте и доступна для полной установки. Приходите к нам в выставочный зал в Бернсвилле, штат Миннесота!

Для тех, кто живет за пределами штата или домовладельцев, которые предпочитают проект DIY, просто позвоните нам по телефону (952) 736-3308 или заполните нашу контактную форму, чтобы получить бесплатную оценку надежных необслуживаемых материалов для настила и наружной винтовой лестницы, сделанной в Ваши точные характеристики, отправлены и доставлены к вашей двери!

Дизайн деревянной винтовой лестницы своими руками: как мы ее построили

Наконец, я здесь, чтобы доложить, что в апреле мы закончили строительство нашей деревянной винтовой лестницы.В течение пяти дней, буквально за день до отъезда «Танцующего кролика», мы устанавливали подступенки и ступени. Дизайн винтовой лестницы был разработан нашим дорогим Томом Кандиффом, который проинструктировал нас по компоновке по телефону и лично во время нашей последней Мастерской по деревянным каркасам. Нам потребовалось время, чтобы полностью понять структуру и ход событий, но как только мы поняли принципы, все прошло довольно гладко. Что ж, само здание было чрезвычайно утомительным, но я отвлекся.

Итак, это наша попытка сделать деревянную винтовую лестницу своими руками.Вот как мы это построили.

Конструкция деревянной винтовой лестницы

Три основных компонента конструкции винтовой лестницы:

центральная стойка (несущая весь вес)
стояки (которые сидят в стойке)
и проступи (фактические ступени, прикрепляемые к подступенкам).

В нашем случае центральная стойка лестницы — это черная акация, возможно, 10-12 дюймов в диаметре у основания. Черная акация, если вы еще не знали, — чрезвычайно выносливая и плотная древесина.Обработка этого дерева не для слабонервных. Ооо, мальчик.

Да, и примечание: Насчет перил (или их отсутствия) … ну, у нас не было времени построить перила перед переездом, но стояки оставили надолго, чтобы их можно было спроектировать и установить на более удобное свидание.

Использование ромашки для определения компоновки винтовой лестницы

Разметка спирали

Расположение в значительной степени продиктовано ромашковым колесом с 14 точками, нарисованным на самой поверхности пола перед стойкой, когда она находится в нужном положении.(Мы почти потеряли исходные линии, нарисованные в прошлом году, но, к счастью, мы смогли обвести карандашом линии с помощью маркера и внимательного взгляда.) Между прочим, колесо ромашки имеет долгую и увлекательную историю, но сейчас не время и не место для этого. Скажем так, геометрическая магия. (См. Внизу этой страницы, что вы можете сделать с ромашковым колесом.)

В любом случае, линии ромашкового колеса указывают угол выступающих из стойки подступенков лестницы, но не обязательно точное положение пазов.У нас там было место для маневра. Используя уровень или палку, прижатую к столбу, я посмотрел вниз до линий и держал уровень параллельно указанным линиям. Осторожно удерживая уровень на месте, я переместил его либо к предыдущему пазу, либо от него, пытаясь добиться постоянного расстояния, но избегая ловушек слишком близко к краю дерева, когда пазы закручиваются по спирали вокруг стойки.

Сверление отверстий диаметром 1,5 дюйма с помощью Hole Hawg в стойке черной акации

Сверление врезных отверстий в центральной стойке

Когда пришло время сверлить пазы, мне пришлось смотреть вниз до пола, используя либо сверло, либо патрон Hole Hawg в качестве ориентира, чтобы определить, что сверло было параллельно линиям.Это был немалый трюк, так как мне приходилось одновременно удерживать сверло на уровне и не допускать, чтобы эта чертова штука вырвала мне руки из-за невероятного крутящего момента, когда я проделывал 1,5-дюймовые дыры в черной акрисе.

Недавно просверленные и ожидающие долбления

К счастью, с 11-м пазом сверлить стало проще. Кстати, нас очень впечатлили сверла Tri-Cut Ship Auger от WoodOwl для бурения на саранчу. Долбление было иногда неудобным, а иногда и совершенно болезненным, в зависимости от положения.Самый нижний паз был упражнением в конторсионизме.

Это не худшая из позиций, которые мне приходилось занимать при очистке этой врезки.

Делаем стояки

Подступенки (в данном случае 3 × 5 из дуба) имеют шипы длиной 6 дюймов (в идеале, когда мы можем просверлить так глубоко) и установлены в пазах такой же глубины в стойке. Позже они были прикреплены к столбу двумя штифтами диаметром 1 дюйм. Подступенки консольные, и в идеале шип был бы даже длиннее, если это даже физически возможно.Подступенки имеют хорошую длину 36 дюймов, поэтому 6-дюймовый шип несет весь вес, когда ступеньки используются. Об этом довольно сложно спросить. (ПРИМЕЧАНИЕ: позже я укрепил каждый отдельный подступенок, потому что очевидно, что консоль слишком велика для 6-дюймового шипа, с которым можно справиться.)

Быстрая обработка шипов подступенка

Эти подступенки были изготовлены довольно быстро, поскольку шипы по большому счету были довольно маленькими. Эйприл пропустила 3×5 через строгальный станок, чтобы две видимые грани были гладкими после вырезания шипов.

Подступенки в конечных положениях в ожидании штифтов

Штифты фиксируют подступенки в центральной стойке и предотвращают раскачивание

В случае, если пазы не были вырезаны точно по уровню, мы вбивали небольшие клинья в паз под стояком, чтобы поднять стояк до уровня или даже немного «выше», предполагая, что они немного осядут при использовании. 3×5 чувствовали себя довольно прочными после того, как их закрепили.

Установка ступеней

Древесина для ступеней (или ступеней) представляет собой поваленный штормом вяз, с любовью распиленный Томом с неповрежденным живым краем.Ширина ложа ступеньки варьировалась от 14 до 18 дюймов, и мы зажали ложу в нужном положении на подступенке, чтобы увидеть, как и где делать разрезы для определения формы. Это была одна из самых приятных частей, так как мы могли просто перемещать дерево, чтобы решить, что выглядит хорошо.

Апрель использует выемку для текстурирования поверхности ступеней лестницы

После обрезки до нужного размера Эйприл использовала канавку, чтобы создать красивую нескользящую текстуру поверхности. Кропотливые усилия и великолепные результаты. Наконец, мы могли закончить протекторы с помощью концентрированного финишного масла Land Ark (Heritage Natural Finishes), нашего любимого герметика.

Обработка ступеней концентрированным маслом для отделки Heritage Natural Finishes

Готовые ступени — обрезанные, выдолбленные и промасленные

Что касается крепления ступеней, мы использовали два стягивающих винта из стеклопластика 4,5 дюйма, чтобы прикрепить ступеньку к нижней стороне подступенка выше. В идеале мы вернемся когда-нибудь назад и установим прокладку между ступенями и подступенками там, где это необходимо, и спрячем несколько винтов на верхней поверхности ступеней в подступенку.

Обратите внимание на два винта с потайной головкой в каждой ступени снизу

Другой вид установки подступенков и проступей

По лестнице

При подъеме и спуске по лестнице скрипов не слышно.Подступенки немного двигаются, но в целом очень мало. Мы с Эйприл поднялись по ступенькам одновременно, и она без проблем полностью поддерживала наш вес. Как я уже сказал, позже его можно будет укрепить, но конструкция прочная. Мы не строили твердых планов по включению перил, хотя оставление длинных стояков (выступающих за ступеньки) означает, что кто-то может позже модернизировать конструкцию с помощью перил.

Лестница — визуальное удовольствие. Я надеюсь, что когда-нибудь у меня будет еще одна возможность построить его снова.Я думаю, что часы неудобного сверления и долбления окупились.

ОБНОВЛЕНИЕ: Прочтите мою статью о сокращении винтовой лестницы, чтобы увидеть, как мы исправили возможное оседание подступенков почти год спустя — теперь лестница более завершена и окончательно укреплена!

Взгляд сверху по ступенькам

Вид с противоположной стороны ступенек и небольшое пространство для хранения, созданное спиралью
