особенности конструкции, материалы и инструменты, этапы изготовления

Гараж — это не только место для стоянки авто, но порой и многофункциональная мастерская. Часто владельцы оснащают гараж верстаком для выполнения различных работ.

Смастерить такую конструкцию можно своими руками — особых познаний и навыков для этого не требуется. Главное, чтобы были желание и необходимые инструменты.

• Особенности конструкции
• Виды верстаков
• Место установки
• Выбор материалов
• Необходимые инструменты
• Детали для верстака
• Этапы сборки

Особенности конструкции

Несмотря на то что верстаки отличаются друг от друга не только своими габаритами, но и целевым назначением, конструкция у них примерно одинаковая. Верстак, изготовленный собственными руками, визуально схож с обычным письменным столом, дополненным различными инструментами и деталями. Ведь основное назначение верстака именно в том, чтобы держать все необходимое все под рукой.

• Основной элемент конструкции — это рама, изготавливаемая, как правило, из металла. Она является опорой для всего устройства.
• Не менее важным элементом является столешница — прочная толстая поверхность стола, способная выдержать огромные нагрузки, например, мощный удар молотка. Может изготавливаться из плотного сорта дерева или из металла. Столешница предназначена для установки на её поверхности необходимых слесарных инструментов (зажим, станок и так далее).
• Тумбочки. Их может быть несколько. Располагаются чаще всего по краям столешницы. В каждой тумбе может находиться несколько выдвижных ящиков для хранения инструментов (молоток, пассатижи, отвёртки), которые в любой момент могут понадобиться в процессе выполнения ремонтных работ.
• Ещё в верстак монтируются дополнительные полки для хранения инструментов. Как правило, полки устанавливают под столешницей или над ней.

На рабочую стену, к которой устанавливается верстак, вешается защитный экран, оберегающий поверхность от различных механических повреждений. Более того, на таком экране всегда можно оборудовать дополнительные навесные полки, куда будут складываться нужные приспособления и инструменты.

Устанавливать верстак следует в хорошо освещённом месте. Поэтому вблизи оборудования должна находиться розетка для присоединения к ней поворотной лампы. Размесить освещение можно в любом удобном месте: над верстаком, сбоку или рядом с устройством.

Виды верстаков

Верстаки классифицируются по нескольким параметрам: по количеству рабочих мест, например, одноместные, двухместные и многоместные; по дополнительным функциям — складные (с откидывающимися рабочими поверхностями) и в форме шкафов с множеством выдвижных полок.

В зависимости от целевого назначения оборудования выделяют следующие виды верстаков:

• Реже всего устанавливают плотничий верстак. Он имеет максимальную длину до шести метров, что позволяет закреплять на поверхности столешницы очень толстые и длинные доски и прочие пиломатериалы. Кроме этого, на поверхности устройства устанавливаются фиксаторы для пиломатериалов, чтобы в процессе обработки доски оставались неподвижными.
• Столярный верстак имеет рабочую поверхность, которая всегда крепится на прочном каркасе. Столешница, как правило, изготавливается из крепкого металла или плотного дерева (дуб или бук), благодаря чему на ней можно обрабатывать различные металлические части, не боясь повредить покрытие. Основанием служат две крепкие опорные стойки, скреплённые продольными брусьями. На передней поверхности столешницы размещают рабочие тиски для фиксации металлических деталей, а на задней делается прямоугольный вырез, служащий для перемещения дополнительных тисков. В столешнице проделывают отверстия для установки упоров или струбцин, необходимых для столярных работ.
• Лучшим вариантом для гаража является слесарный верстак, который можно отнести к универсальным. Поверхность изготавливается в основном из металла, что является идеальным вариантом при работе с твёрдыми и тяжёлыми металлическими деталями. На поверхности столешницы можно выполнять любые ремонтно-строительные работы: распиловку, шлифовку, разбор двигателя, заточку, резку и многое другое. Подобная конструкция гораздо прочней и устойчивей других за счет металлического каркаса.

Место установки

При выборе места для верстака следует учитывать несколько нюансов, которые могут облегчить процесс монтажа.

• Выбирать нужно ту часть гаража, которая очень хорошо освещается и имеет доступ к розеткам. Лучше всего, если естественное освещение будет падать либо прямо, либо с левой стороны.
• Длина рабочей поверхности должна быть такой, чтобы без проблем могли размещаться крупные детали.
• Ширина не должна превышать 60 сантиметров — чтобы без труда дотянуться до противоположной стороны столешницы.
• Высота стойки должна быть такой, чтоб за верстаком было максимально удобно работать.
• Верстак должен располагаться таким образом, чтобы не препятствовать въезду машины в гараж и обеспечивать свободное открытие двери.
• Проектировать размещение оборудования необходимо так, чтобы на нём можно было спокойно работать, не выгоняя при этом авто из гаража.

Выбор материалов

Для изготовления верстака принято использовать два основных вида материала, которые существенно отличаются между собой прочностью и надёжностью.

• Наиболее долговечной, прочной и удобной считается конструкция из металла. Однако в этом случае обойтись без сварки не получится, то есть процесс изготовления верстака займёт больше времени и сил. Кроме того, вам не обойтись без навыков сварки, поскольку обрабатывать заготовку самостоятельно крайне сложно. Для этого обязательно потребуется специальное сварочное оборудование.
• Проще всего изготовить верстак из прочных сортов древесины. Для того чтобы сделать его своими руками, потребуется стандартный набор инструментов. Однако деревянные верстаки — менее прочные и долговечные в отличие от металлических.

Идеальным вариантом будет совмещение материалов. Каркас лучше делать из дерева, а вот рабочую поверхность — из прочного металла. Это позволит создать долговечную, надёжную и удобную конструкцию всего за несколько часов.

Необходимые инструменты

Для того чтобы самостоятельно изготовить классический верстак для гаража, потребуется подготовить инструменты:

• Для работы по дереву — электрический лобзик — с его помощью можно быстро раскроить фанеру любой толщины.
• Для резки по металлу — болгарку, оснащённую кругом и шлифовальным диском.
• Сварочный аппарат, электроды.
• Рулетку, дрель с разными типами свёрл, уровень, шуруповёрт и спецодежду.

Детали для верстака

Для изготовления классической модели верстака из металла потребуется набор следующих запчастей:

• Различные типы болтов, шурупов и саморезов по металлу и по дереву.
• Стальные уголки толщиной 40−50 мм — необходимы для окантовки рабочей поверхности. Длина просчитывается заранее в процессе прорисовки чертежа конструкции.
• Лист стали толщиной около 2−3 мм — для изготовления столешницы.
• Стальная полоса длиной около 4 мм.
• Листовая сталь толщиной в 2 мм — для изготовления фиксаторов для полок и ящиков.
• Листы фанеры толщиной в 2 мм — для изготовления стенок стола и ящиков.
• Труба квадратная 50*30 мм или 60*40мм — в зависимости от того, какие намечаются нагрузки на поверхность столешницы. Профтруба необходима для изготовления каркаса или станины.
• Направляющие ролики для изготовления выдвижных ящиков.
• Деревянные доски толщиной не менее 5 см.
• Ручки для ящиков.
• Грунтовка.
• Краска по металлу и дереву.

После подготовки всех материалов и инструментов, а также выполнения необходимых замеров и определения местоположения будущего верстака можно приступать к сборке оборудования.

Этапы сборки

Сперва нужно подготовить ранее замеренные заготовки. Для этого следует болгаркой отрезать все требуемые металлические и деревянные детали, после чего можно приступать к сборке оборудования.

• Первым делом необходимо сварить основные элементы каркаса. Для этого соединяются две части каркаса: нижняя и верхняя, после чего собирается корпус верстака, а к нему привариваются четыре ножки. Высота ножек, которые делаются из заготовок труб, не должна быть выше одного метра. Основная часть конструкции готова.
• Чтобы придать конструкции прочности, её следует ужесточить. Для этого необходимо будет приварить
  дополнительные рёбра жёсткости, которые состоят из уголков и стальных полос.
• Далее следует сделать защитный экран из стального листа. Для этого нужно по углам столешницы приварить стойки из уголков, после чего перекрыть их сверху горизонтальным уголком по всей поверхности. Чтобы укрепить конструкцию, можно приварить дополнительные рёбра жёсткости. После этого экран обшивается листом прочной фанеры.
• Из фанеры делаются ящики и полки. Собираются они при помощи небольших уголков. После этого следует вмонтировать направляющие элементы и закрепить ручки, обработать пропиткой и покрасить краской.
• Поверх столешницы устанавливается выбранный материал — это может быть лист фанеры, несколько досок или ЦПС. Затем столешница фиксируется к каркасу при помощи саморезов.
• Сверху установленной и закреплённой рабочей поверхности снова крепится стальной лист, обрезается по периметру стола и закрашивается краской.
• После этого остаётся вставить ранее подготовленные ящики и полки, а также все фиксирующие элементы на экране для крепления различных инструментов.
• В конце поверх столешницы устанавливаются и крепятся слесарные инструменты: тиски, заточка и так далее. По полкам раскладывается гаражный инвентарь, а на экран вывешиваются инструменты.

По окончании всех работ элементы конструкции нужно обезжирить и закрасить. Лучше всего подбирать молотковую краску, поскольку именно она устойчива ко многим внешним воздействиям и механическим повреждениям.

Как сделать слесарный верстак своими руками — инструкция и чертежи. Крутой слесарный верстак для мастерской

Содержание

Определиться с местом расположения верстака

Раз он будет собираться своими руками, то нет смысла затевать масштабную перепланировку, тем более в помещении, которое давно эксплуатируется и всегда заполнено чем-либо для хозяина крайне нужным (а с точки зрения жены – хламом). В самостоятельном изготовлении слесарного верстака есть привлекательность не только в плане экономии денег, но и в возможности составить чертежи верстака на свое усмотрение, «подогнав» размеры под помещение, а конструкцию выбрать наиболее для себя удобную. А не наоборот – перемещать все, что есть в гараже, ради установки одного стола.

На многих тематических сайтах и форумах акцент делается на расположении эл/щитка в мастерской. И советы соответствующие – «привязываться» к нему. Дескать, тогда не придется тянуть отдельную нитку к верстаку. Насколько это актуально для человека, который способен мастерить что-либо своими руками, читатель решит сам.

Но автор считает, что заострять на этом внимание нецелесообразно. Проложить пару-тройку метров силового кабеля – не проблема, да и стоимость такого отрезка высокой не покажется. Тем более, что можно найти что-нибудь подходящее в старых запасах; если не своих, то у соседа.

Составить схему верстака (сообразуясь со свободной площадью в домашней мастерской)

Здесь можно дать лишь некоторые рекомендации общего характера, так как у любого хозяина – свои планы по предназначению и эксплуатации верстака.

Тип стола – с тумбами или без них. В первом случае – сколько их нужно? С двумя верстак получится более массивным, зато и устойчивость его будет максимальной. Кроме того, увеличится количество полочек или выдвижных ящичков, которые можно смонтировать.

Длина столешницы

Как правило, самодельный верстак собирается из расчета на работу 1 человека – самого хозяина. Оптимальные (но не обязательные) размеры (в см): длина – 220, ширина – 75 (±5), высота – 0,85 – 0,9. Хотя по последнему параметру следует ориентироваться, прежде всего, на собственный рост.

Назначение верстака

Стол, монтируемый своими руками, хоть и называется слесарным, но его желательно делать универсальным, потому что заранее не известно, какими видами работ придется заниматься и что именно на нем обрабатывать. Для бытового применения – оптимальный вариант. Следовательно, ножки, а особенно столешница должны быть усиленными. Тем более что на верстаке обычно помещаются тиски, эл/наждак, небольшая наковальня.

Что предусмотреть:

•  Защитные бортики (с боков).  Тогда не придется разыскивать по всему полу гаечки и винтики, чем нередко многие из нас периодически и занимаются. Целесообразно по одной из боковых сторон бортик сделать меньшей длины, а столешницу смонтировать так, чтобы она выходила с этого края за пределы рамы верстака. Очень удобно, когда приходится что-то отпиливать или обрезать.
•  Заднюю панель.  Автор сделал именно так. Для нее взял лист толстого гетинакса, на котором разместил все необходимые органы управления для включения/выключения линии (автомат), приборов подсветки (выключатели). Там же – розетки для присоединения эл/инструмента (эл/дрель, УШМ и так далее).

На заметкуПри монтаже на верстаке эл/точила (сверлильного станка или иного оборудования) необходимо предусмотреть возможность его аварийной остановки с помощью педали. Порядок составления такой схемы – тема иная, но указать на это автор считает нужным.

Заготовить материалы

Ассортимент небольшой:

• Труба или уголок – для ножек верстака. По поводу последнего нужно отметить, что брать менее 45 мм вряд ли стоит. Со временем такие ножки, равно как и рама, деформируются.
• Листовое железо – на столешницу. Учитывая ударные нагрузки, которые испытывает при слесарных работах эта часть конструкции, менее 4 мм брать нецелесообразно.
• Швеллер или уголок – для рамы.
• Многослойная фанера, ДСП, ОСВ или что-то подобное – для полок. Хотя некоторые можно сделать и металлическими. Как правило, они располагаются внизу и предназначаются для хранения массивных деталей или заготовок.

Верстак своими руками

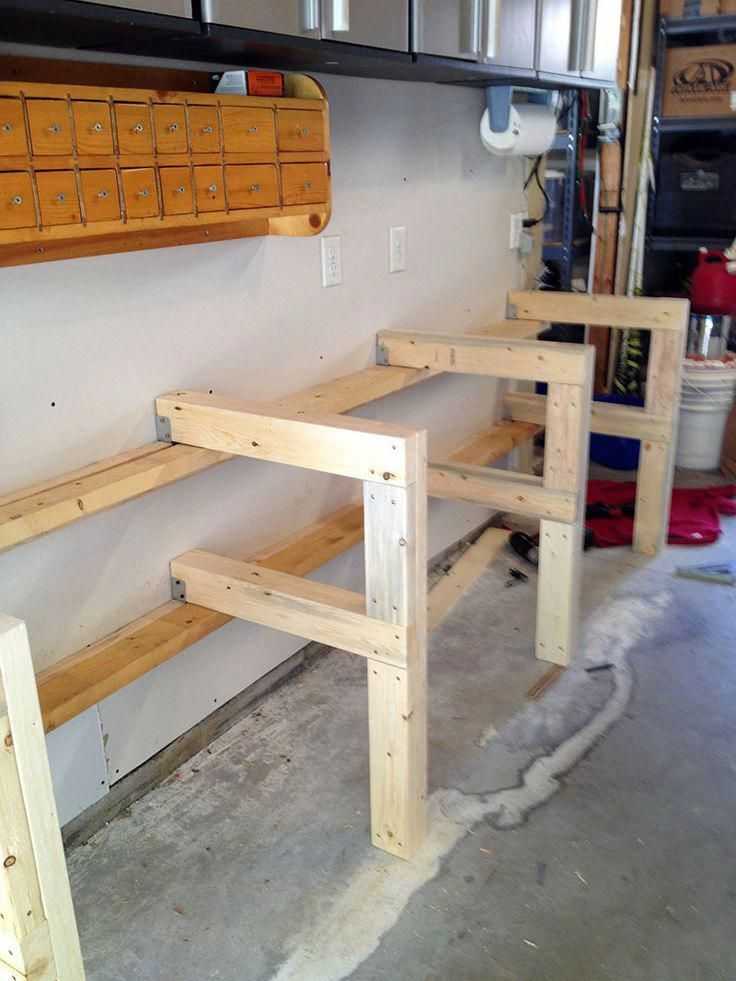

Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.

Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела, но если мастер неопытный, то лучше воспользоваться другим вариантом . Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.

Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.

Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:

• Уголок 35 мм, толщина стенок не меньше 5 мм.
• Уголок 20 мм для каркаса.
• Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
• Фанера.
• Брус 60 на 40.

После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.

Как только доски высохнут, их можно настилать на готовую конструкцию. Желательно просверлить в начале и в конце каждой доски отверстия и с помощью шурупов по металлу прикрепить их к основанию. Лист, который послужит своеобразным щитом от ударов молотком, необходимо настелить на доски и зафиксировать болтами или саморезами к доскам. На все полки нужно уложить листы фанеры и закрепить их любым способом. Следующий шаг — изготовление самих ящиков из листового металла.

После того как лист металла был изготовлен по чертежу, следует загнуть его боковые части и обварить. Должна получиться такая конструкция:

К передней части приварить ручку для вытягивания ящика. Перед установкой нужно прогрунтовать и покрасить так же, как и саму раму. Готовые ящики вставить в верстак.

Нужно заметить, что у этого верстака нет места под ноги. Это, конечно, не совсем удобно, но с другой стороны, инструмента и заготовок можно положить значительно больше. К такому верстаку можно сразу прикрепить тиски, сверлильный станок и другое оборудование.

Этап проектирования

Построить простой верстак — Terrace Place

Самый простой способ построить простой верстак для вашего гаража или магазина.

Этот пост содержит партнерские ссылки. Если вы совершите покупку по одной из ссылок, я могу сделать небольшую комиссию БЕЗ ДОПОЛНИТЕЛЬНЫХ РАСХОДОВ. Спасибо за вашу поддержку, чтобы я мог продолжать делиться проектами и идеями! См. мое полное раскрытие здесь .

Несколько недель назад я преобразил свой гараж/магазин, в котором так нуждался. Я все вычистил, хорошенько почистил, пристроил к одной из стен ящик для перфорированных досок и соорудил себе мобильный верстак и подставку для торцовочной пилы. Когда я все убрала, я перенесла один из старых «верстаков» (он же: старая дверь на ножках стола) в магазин моего мужа.

Угадайте, что произошло в ту минуту, когда он увидел мои новые верстаки…

Он, конечно же, запросил себе новый!

Итак, сегодня у меня есть планы на его новый верстак! Его очень просто и быстро построить, и вы можете отрегулировать размеры в соответствии с любым пространством.

Наслаждайтесь планами!

Инструменты и расходные материалы:

• Торцовочная пила
• Циркулярная пила
• Дрель
• Рулетка
• Зажимы
• Уровень
• Угольник
• Карандаш
• Защитные очки
• Защита органов слуха
• 2 винта ½”
• 1 винты ¼”

Пиломатериалы:

• 7 | 2 x 4 @ 8 футов
• 1 | Целый лист ДСП 3/4″ (или фанера на ваш выбор)

Отрезы:

• 4 | 2 x 4 @ 36″ (ножки)
• 4 | 2 x 4 @ 21″ (по бокам рамы)
• 4 | 2 x 4 @ 68″ (рама спереди и сзади)
• 1 | ДСП @ 25″ x 72″ (столешница)
• 1 | ДСП @ 21″ x 71″ (нижняя полка)

Шаг 1.

Соберите верхнюю и нижнюю рамы, как показано на схеме ниже.

Прикрепите 21-дюймовые стороны рамы к 68-дюймовым передней и задней части рамы с помощью 2 1/2-дюймовых саморезов по дереву. Я использовал четыре винта с каждой стороны (по два на обоих концах каждой из 21-дюймовых деталей — один сверху, один снизу).

Посмотрите видео, если вам нужны разъяснения… Я не уверен, что это объяснение имело смысл.

Построить два фрейма (верхний и нижний).

Шаг 2.

Прикрепите верхнюю раму к ножкам.

Проще всего построить эту деталь вверх ногами. Просто положите раму на землю и соедините ножки с внешними концами рамы. Прикрепите саморезами 2 1/2″.

Я вкрутил по четыре винта в каждую ножку (по два в переднюю и заднюю рамы, по два в боковые рамы).

Шаг 3.

Отметьте 6″ вверх от нижней части ножек и прикрепите нижнюю раму саморезами 2 1/2″.

Я положил скамью на бок, отметив 6 дюймов вверх на каждой ножке, переместил нижнюю раму на место, зажал ее, а затем прикрепил. Опять же, я использовал четыре винта для каждой ножки (два в переднюю и заднюю рамы, два в боковые рамы).

Шаг 4.

Поместите нижнюю полку на нижнюю раму и прикрепите к раме саморезами 1 1/4″.

Я просто просверлил ДСП прямо в раму и утопил винты, чтобы они не мешали.

Шаг 5.

Отцентрируйте столешницу на верхней раме – со всех сторон ножек должен быть выступ 1/2″.

Прикрепите саморезами 1 1/4″. Опять же, я просверлил ДСП прямо в раму и утопил винты.

Я вставил винты в каждый угол и два в середину (убедитесь, что вы попали в раму посередине, так как она сзади дальше, чем ножки).

Вот и готов простой и прочный верстак «Сделай сам».

Пожалуйста, дайте мне знать, если у вас есть какие-либо вопросы, и я свяжусь с вами как можно скорее.

| Тайлинн |

Спасибо, что заглянули!

Чтобы найти больше идей для проектов, вы можете найти меня на Pinterest. А чтобы быть в курсе последних махинаций, подписывайтесь на меня в Instagram.

Как собрать складной верстак (сделай сам)

Каждая хорошая мастерская (даже если это всего лишь кусочек вашего гаража) нуждается в качественном верстаке с достаточным количеством места для хранения. Начните использовать этот компактный начальный верстак утром, и к вечеру вы будете использовать его для работы над проектами!

Время

Несколько часов

Сложность

Новичок

Стоимость

$51–100

Введение

Самое приятное в этом простом верстаке то, что вы можете сложить его и убрать с дороги, когда вы им не пользуетесь. Ознакомьтесь с планами, техническими рисунками и видеоуроками ниже, чтобы построить один из них для своего домашнего магазина.

Необходимые инструменты

• Циркулярная пила
• Струбцины
• Дрель

Нужен верстак, но мало места? Тогда этот быстрособираемый складной верстак может удовлетворить ваши потребности. Конструкция проста и понятна — этот верстак может собрать любой, даже если вы никогда ничего не строили раньше. Из инструментов нужны только пила и дрель. Все пиломатериалы недорогие и имеют стандартные размеры, и вы сможете купить и перфорированную доску, и фанерную столешницу, уже обрезанную до нужного размера. Все перечисленное оборудование также легкодоступно и недорого.

В случае пиломатериалов общая необходимая длина указана ниже и включает в себя некоторые отходы при резке. Чтобы пиломатериалы поместились в вашем автомобиле, вы можете обрезать их до более приемлемой длины на лесопилке. Более того, они могут даже отрезать каждый кусок до длины, показанной на иллюстрации. Просто спросите их. Общая ориентировочная стоимость, если у вас еще нет деревянных деталей, лежащих в вашем магазине, составит около 100 долларов. На сборку верстака уйдет около трех-четырех часов.

Список материалов

• Настенная рама
  • 12 футов 1×2
  • 2’ x 4’ кусок перфорированной панели 1/8”
• Коробчатая рама
  • 12 футов из 1×10
• Каркас настольного компьютера и столешница
  • 16’ из 1×4 для каркаса столешницы и крепления петли
  • 2’ x 4’ кусок фанеры или ДСП толщиной 1/2″ для столешницы
• Складные ножки
  • 8’ из 2×4
• Внутренние полки
  • 6’ доски 1×8
• Необходимое оборудование
  • Винты для гипсокартона 1-1/4”
  • Шурупы для гипсокартона диаметром 3 дюйма (четыре для крепления рамы к стойкам стены)
  • Четыре Т-образных шарнира 6”
  • Болты с затяжкой 1/4” x 1” с шайбами ​​1/4”
  • Поворотная предохранительная скоба для фиксации/фиксации верстака в закрытом положении
  • Правая и левая опорные петли для складных ножек
