разновидности и особенности, инструкция по устройству, рекомендации и экономия

Содержание:

• Принудительная приточно-вытяжная система вентиляции
• Монтаж элементов системы принудительной вентиляции
• Система естественной вентиляции
• Бюджетный вариант

Вентиляция нужна не только для людей, проживающих в доме, но и для самого строения. Грибок и плесень на стенах не являются дизайнерским решением для интерьера, а весьма опасны для прочностных характеристик строительных конструкций. Да и хозяева такого дома вряд ли надолго останутся здоровы. Приток свежего воздуха, регулирование влажности и температуры – все эти функции сможет выполнять правильно спроектированная и смонтированная вентиляционная система. А если ознакомится с основами динамики воздушных потоков, то рассчитанная вентиляция дома своими руками уже не кажется чем-то запредельным. Для начала разделим принудительную, естественную и комбинированную вентиляции, сравним их характеристики, стоимость и технологичность выполнения работ.

Принудительная приточно-вытяжная система вентиляции

Она состоит из:

Как видно, элементов достаточно много и система довольно сложная. Но сделать вентиляцию самому вполне возможно, разобравшись в принципе действия.

Загрязнённый тёплый воздух из помещения через вытяжные диффузоры попадает в теплообменник, а оттуда выводится наружу дома через дефлектор. В рекуператоре тёплый поток воздуха отдаёт своё тепло поступающему по воздухозабору с улицы холодному свежему воздуху, но не смешивается с ним. Уличный воздух может предварительно пройти через грунтовый теплообменник. Он представляет собой систему труб, проложенную на глубине не менее 2 метров. Грунтовый теплообменник использует постоянную температуру земли (около 10 градусов круглогодично) для охлаждения летом и нагрева зимой. Далее свежий, но нагретый воздух через воздуховоды подаётся вентиляторами через приточные анемостаты в помещения.

Преимущества вентиляции такого типа очевидны:

1. экономия теплозатрат на отопление. Тем больше, чем дольше отопительный сезон;
2. обеспечивает воздухообмен во всех помещениях.
3. фильтрует, нагревает или охлаждает поступающий в комнаты воздух.

Недостатки:

Несмотря на очевидные технологические сложности, вентиляция загородного дома вполне по силам технически грамотному домашнему мастеру.

к содержанию ↑

Монтаж элементов системы принудительной вентиляции

Алгоритм производства работ следующий:

1. прежде всего, нужно произвести наиболее трудоёмкий процесс – строительство земляного теплообменника. Подбираем трубу диаметром 200 мм длиной от 15 до 50 м. Необходимо помнить, что в длинной трубе сопротивление воздуха выше, а значит, понадобится более мощный вентилятор. Материал – долговечный пластик (полипропилен, полиэтилен, полихлорвинил), желательно тонкостенный и рифлёный для большей площади теплоотдачи. Глубина траншеи не менее 2 м. с уклоном в 2 -5 % для стока конденсата. Допускаются небольшие, горизонтальные изгибы трубы. Воздухозаборник высотой более 1,5 м., позаботьтесь о защитных решётках от грызунов и птиц;
2. монтаж блока рекуперации. Это самый дорогой элемент во всей системе вентиляции. Устанавливается на утеплённом чердаке. При его установке нужно найти «географический центр» дома, потому что от этого зависит протяжность внутренних воздуховодов. Блоки рекуперации комплектуются:

Не забудьте вывести дренажную трубку за пределы помещения. Если хотите полностью автоматизировать вентиляцию дома своими руками, проведите тонкую настройку систем управления блоком. Или оставьте заводские настройки по умолчанию;

1. монтаж приточных и вытяжных воздуховодов не представляет сложностей. Можно использовать готовые короба для воздуховодов, круглого или квадратного сечения. Для удобства можно использовать гофру, а для большей эстетики приобретите короба с цветным полимерным покрытием. Очень быстро монтируется коробами вентиляция каркасного дома, легко прорезаются отверстия под короба в не несущих стенах;
2. крепление на окончания коробов диффузоров.

Главное в монтаже принудительной приточно-вытяжной системы вентиляции – это распределение поступления и извлечения воздуха. Согласно правилам и традициям вытяжка происходит из кухни, ванной и туалета, а приток свежего воздуха в спальни, гостиные и т.п, позволяя циркулировать воздуху в помещениях свободно. Хотя по желанию можно оборудовать приточно-вытяжной системой каждое помещение, но и так немаленькая, стоимость вентиляции взлетит до небес.

Естественная вентиляция частного дома

к содержанию ↑

Система естественной вентиляции

Классическая естественная вентиляция дома создаётся ещё на стадии строительства дома. Она представляет собой пустотные каналы, устроенные в стенах и проходящие от подвала до конька крыши вертикально. Существует множество нюансов и правил, которых нужно придерживаться при строительстве для того, чтобы получить качественную систему естественной вентиляции:

• сечение вытяжного канала не меньше 13 на 13 см. Если меньше, то горизонтальные отводки от вентиляционных отдушин будут неэффективны;
• толщина стенок вытяжной трубы не минимально 2,5 кирпича. Если стенки будут тоньше, труба быстро охладится и не сможет вывести наружу воздух из помещения;
• вытяжная труба должна заканчиваться выше конька крыши, чтобы тяга не сбивалась воздушными завихрениями.

Интенсивность воздушных потоков в такой системе очень сильно зависит от целого ряда природных и техногенных факторов:

• температуры внешней среды;
• ветра, атмосферного давления;
• ширины канала и др.

Основным преимуществом естественной вентиляции является её низкая стоимость. Зато недостатков при использовании такой системы предостаточно. Летом при высокой температуре, более 25, система вентиляции дома прекращает подачу свежего воздуха вообще. Зимой низкая температура окружающей среды создаёт сильную тягу, при которой помещения могут терять до 40 % тепла.

Есть несколько технических ухищрений, которые позволят несколько модернизировать естественную вентиляцию:

1. если вытяжной канал позволяет, можно сделать разводку воздуховодами от канала до каждого помещения. При этом старайтесь избежать изгибов воздуховода;
2. в нижней части двери в ванную просверлите вентиляционные отверстия, и в ванной существенно снизится влажность. Но необходимо предусмотреть возможность блокирования, чтобы не было сквозняков;
3. установить на трубу вытяжки пассивный дефлектор. Он имеет рифлёную поверхность или крыльчатку, и крутится при ветре, создавая дополнительную тягу;
4. установить вытяжной настенный вентилятор в нишу вытяжки. Особенно актуально в кухне, ванной и туалете;
5. для уменьшения потерь тепла в зимний период все вытяжные ниши следует оборудовать блокирующими решётками или простейшими диффузорами;
6. установка клапанов естественной приточной вентиляции над батареями.

Выполните эти нехитрые рекомендации, и ваша вентиляция частного дома станет более эффективной и совершенной.

к содержанию ↑

Бюджетный вариант

Все вышеперечисленные советы хороши для домов постоянного проживания, а что делать, если необходимо устроить вентиляцию дачного дома? Зачастую дачные участки покупают с уже готовыми строениями. Учитывая, что возводились они, в основном, по остаточному принципу. Но рассмотрим частный, но далеко не редкий случай, когда кухню переносят в подвал или полуподвал. Летом, в дачный сезон, закрытое невентилируемое помещение подвала очень влажное и душное. Решить проблему вентиляции и конденсата можно простым дешёвым способом. В подвал пробиваются две отдушины 20 см диаметром. С одной к полу спускаем трубу из ПВХ, а к другой на внешней стороне дома крепим такую же трубу, только вверх на высоту 1,5-2 м. Для большего эффекта на внешнюю трубу устанавливаем дефлектор.

Сравнив все варианты и подсчитав приблизительные затраты, вы можете определить для себя, как сделать вентиляцию в доме эффективной и недорогой.

Вентиляция в частном доме своими руками

Содержание

• Основные типы вентиляции для частного дома
• Основные условия для выбора типа вентиляции в частном доме
• Принудительная система
• Преимущества естественной циркуляции воздуха
• Монтаж вентиляции в частном доме своими руками
• Требования к системам вентилирования помещений частного дома
• Естественная система воздухообмена через проветривание
  • Окно в положении «проветривания»
  • Проветривание при полностью открытом окне
  • Проветривание при помощи полностью открытого окна и открытой двери
• Принудительная вентиляция в частном доме своими руками
• Заключение

Вопрос строительства частного дома затрагивает большое количество жителей нашей планеты. И каждый раз, в силу разных обстоятельств, возникает множество разных хлопот, связанных с его обустройством. Все стараются сделать его не только красивым изнутри и снаружи, но и комфортным для проживания. В этом случае стоит серьезно задуматься о правильном планировании внутренних систем вашего частного дома. Важно предусмотреть все вопросы на ранних этапах, так как после заключительной отделки в доме, внести изменения будет крайне затруднительно и затратно, а иногда и вообще – невозможно. В нашей статье пойдет разговор о такой немаловажной системе, как устройство схемы вентиляции. Ведь правильно сделанная система подачи свежего воздуха в помещение, позволит свободно дышать вам, и предохранить помещение от сырости, появления плесени и грибка, что, несомненно, отразится на вашем состоянии.

Основные типы вентиляции для частного дома

Существует несколько разновидностей систем для обмена воздуха:

• Естественного типа. Ее принцип заключается в обмене воздушных масс из помещения на улицу, благодаря законам физики. Поток воздуха направлен по специальным каналам, за счет ветрового давления и изменения давления в зависимости от высоты.
• Принудительная система вентиляции. Основана на принципе работы вспомогательного оборудования для обмена воздуха. Имеет также название – приточно-вытяжная.
• Смешанная система вентилирования. Как правило, это комбинация принудительной и естественной систем.

Все варианты имеют как свои преимущества, так и недостатки. К примеру, будет ли смысл установки принудительной вентиляции, если вы живёте в экологически чистом районе с прекрасным воздухом. Современная система фильтрации не позволит насладиться вам ароматным воздухом вашей местности. Фильтр выполнит свою роль, и воздух действительно будет очищен, но нужно ли это вам, если он и так чист. Другое дело, если ваш частный дом расположен в регионе с загрязненной окружающей средой. Никто не желает дышать отработанными газами промышленного характера или другими загрязняющими воздух факторами.

Поэтому фильтрация – просто необходима. Как правильно все спланировать и определить, что лучше всего подойдет в вашем случае?

Основные условия для выбора типа вентиляции в частном доме

Для того чтобы не растрачивать средства впустую вопрос вентиляции должен быть рассмотрен на этапе планирования сооружения. Опираться нужно на следующие данные:

• Месторасположение объекта, условия окружающей среды;
• Материалы, применяемые при строительстве вашего частного дома.

Исходя из этих данных, следует сделать выбор.

Естественная вентиляция будет оптимальным решением при следующих условиях:

• Воздух окружающей среды не загрязнен;
• Материалы дома, следующие:
• Дерево;
• Кирпич;
• Саман;
• Все виды пенобетонов;
• Керамический и керамзитовый блоки;
• Керамзитобетоны.

Смешанного же типа вентиляция будет рекомендована, когда естественная система не сможет обеспечить должного воздухообмена. В таком случае дополнительно могут быть установлены принудительные системы оттока воздуха. Такими помещениями могут быть кухня или же рабочая комната. В этих случаях, отказ от принудительной вытяжной системы будет сказываться на атмосферу всего дома. Неприятные запахи и жиры могут распространиться по всем комнатам.

Принудительная система

Приточно-вытяжную установку, а также систему фильтрации необходимо устанавливать в следующих случаях:

• Поступающий воздух из окружающей среды нуждается в предварительной очистке от вредных частиц пыли и запаха;
• Использованы следующие материалы и технологии:
• 3D панели;
• Бетон с применением пенополистирола;
• SIP, МДМ, СОТА, сэндвич и вакуумные панели;
• Дома каркасного типа.

В этих случаях, принудительная вентиляция будет наиболее эффективным решением.

Преимущества естественной циркуляции воздуха

Сейчас, многие предпочитают использовать только приточно-вытяжную вентиляцию, упускают возможность использовать естественную. Она также имеет свои плюсы:

• Затраты на оборудование меньше;
• При установке правильной схемы вентилирования в частном доме, у вас будет возможность регулировки обмена воздуха в помещениях, и даже обогревать те, где нет отопительных приборов. Это могут быть лестничные площадки, проходные коридоры, пролеты и т. д.
• Самый свежий воздух будет наполнять необходимые жилые помещения;
• Поддерживается оптимальный уровень влажности внутри помещений.

Монтаж вентиляции в частном доме своими руками

Для того чтобы попробовать самостоятельно организовать системы вентиляции в вашем доме, необходимо все правильно рассчитать и взвесить ваши силы в этом достаточно сложном деле. При монтаже такого рода систем потребуются некоторые знания.

Для начала расчета вашей системы необходимо учитывать общее число людей во всем доме и объемы самих помещений.

Совет! Во внимание необходимо принимать и те вещи, которые дополнительно расходуют кислород в помещении.

Ко всему прочему, стоит учесть и тот факт, что некоторым комнатам потребуется более частый воздухообмен, нежели другим.

Невзирая на то, какое у вас помещение, чтобы установить вентиляцию своими руками нужно действовать по следующему плану:

• Произвести вычисления объема для воздухообмена;
• Определение сечений каналов вентиляционных шахт;
• Определиться с типом используемой системы вентиляции;
• Составление схемы расположения вентиляционных каналов;
• Определение месторасположения основных узлов и устройств;
• Определение места для забора и вывода воздуха из частного дома.

Все необходимые вычисления должны производиться согласно с действующими ГОСТ и СНИП в разделах о вентиляции частного дома.

Все эти расчеты можно произвести самостоятельно. Таким образом, необходимо выполнить вычисление следующих значений, и затем, сравнивая их, выбрать большее:

1. Вычисление воздухообмена, с учетом численного количества проживающих людей:
   L = N * Lnorm, где
   L — необходимая производительность принудительной вентиляции, м³/ч;
   N — количество проживающих;

   Lnorm — норма расхода воздуха на одного человека:
   • в состоянии покоя (сна) — 30 м³/ч;
   • типовое значение (по СНиП) — 60 м³/ч;
2. ​​Вычисление воздухообмена по кратности:
   L = n * S * H, где
   L — необходимая производительность вентиляции, м³/ч;
   n — нормируемая кратность воздухообмена:
   для жилых помещений – от 1 до 2, для офисов – от 2 до 3;
   S — площадь помещения, м²;
   H — высота помещения, м;

Согласно полученным результатам, можно будет определиться с необходимыми материалами и сечением воздушных каналов, а также подобрать воздухораспределители.

Требования к системам вентилирования помещений частного дома

Существуют общие правила, соблюдая которые можно добиться желаемого результата:

• Выброс воздуха из вентиляции, должен производиться на крыше. Высота расположения выпускной решетки вентиляции должна регламентироваться СНиП;
• Используя механические устройства вентиляционных систем, забор воздуха должен осуществляться через специальные решетки;
• Направление движения потока воздуха должно производиться от самых чистых помещений, через более запыленные, к выходу.

Естественная система воздухообмена через проветривание

Такая вентиляция помещения также может гарантировать вам дополнительную возможность получения свежего воздуха, но существуют некоторые особенности такого метода.

Окно в положении «проветривания»

Все современные оконные системы могут быть оборудованы специальной фурнитурой для установки окна в положение для проветривания. Но этот метод имеет следующие недостатки:

• В таком положении окна уходит большое количество тепла из помещения;
• В зимний период времени, на откосах оконного блока может появляться конденсат из-за быстрого его остывания;
• Происходит быстрая замена воздуха из помещения и наоборот.

Проветривание при полностью открытом окне

В случаи с окном в положении полного его открытия, такой способ будет иметь следующие особенности:

• Быстрый обмен воздуха во всем помещении за несколько минут;
• В зимний период времени невозможно использовать, из больших потерь тепла.
• Не происходит эффекта охлаждения всей конструкции.

Проветривание при помощи полностью открытого окна и открытой двери

Такой воздухообмен может быть характеризован следующими особенностями:

• Если необходимо очень быстро проветрить помещение за считаные минуты;
• Может образоваться «сквозняк», что вредно и опасно для организма;
• Полная потеря тепла помещения.

Принудительная вентиляция в частном доме своими руками

При отсутствии естественной вентиляции в частном доме, или же она не справляется с задачей в некоторых помещения, необходимо дополнительно установить принудительную.

Установка дополнительного оборудования в туалетах и ванных комнаты, поможет устранить появление плесени и грибка на стенах и потолке в результате скопления конденсата. В этом случае обычно производят монтаж настенного вентилятора. Это позволит решить поставленную задачу. К сожалению, для этого потребуются дополнительные затраты, а также работа самого кулера не всем придётся по душе. При вращении лопасти вентилятора создают шум, поэтому некоторые производители стали рекомендовать безподшипниковые вентиляторы, работающие на втулке. Их срок службы намного меньше, но зато находиться в помещении будет комфортнее. Работу вентилятора можно включить в электрическую схему, что позволит управлять им либо при отдельном включении клавиши выключателя, либо в паре с освещением.

Вопросы монтажа на кухне вентиляции решаются путем установки и того и другого способа. Принудительную систему воздухообмена располагают лишь в месте установки варочных поверхностей, для удаления запахов, продуктов сгорания от насыщения ими воздуха.

Качественная вентиляция должна обязательно иметь приток свежего воздуха в нужном количестве. Но для того чтобы произвести очистку при загрязнении окружающей среды, необходимо устанавливать специальные фильтры. Это позволит получить максимальный результат. Не стоит забывать, что фильтрам характерно забиваться пылью и мусором. Их стоит вовремя менять на новые, или же производить очистку. В противном случае внутри него могут начать размножаться бактерии, и вместе с воздухом они смогут попасть в помещение. Таким образом, помещение будет еще больше загрязняться.

Заключение

Подводя итог, стоит сказать, что если вы хотите выполнить монтаж вентиляционной системы своими руками в частном доме, то вам необходимо будет все правильно спланировать и руководствоваться следующими правилами:

• Установка вентиляционных шахт во всех жилых комнатах при помощи специальных каналов для естественного воздухообмена;
• Наличие приточно-вытяжной вентиляции в таких помещениях, как кухня и ванная комната с туалетом;
• Установка дополнительных вентиляционных каналов при организации каминов или печного отопления в доме;
• Комбинирование естественной и принудительной систем вентиляции в кухне, с установкой вытяжки над варочной поверхностью.

Действуя по всем этим рекомендациям, вы сможете организовать комфортный и благоприятный микроклимат во всем доме, и чувствовать себя уютно в любое время.

• Как выбрать чугунную печь для бани
• Проектирование системы отопления частного дома
• Каменная печь для бани и дома
• Чем замазать печь, чтобы не трескалась

правила обустройства системы воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

• Устройство системы вентиляции
• Варианты устройства вентиляции
• Возможность самостоятельного возведения
• Этапы построения системы
  • Выбор типа вентиляции
  • Особенности проектирования
  • Конструктивные расчеты0012
  • Этапы монтажа
  • Проверка смонтированной вентиляции
• Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, что является неоспоримым преимуществом и обеспечивает тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

1. Приточные воздуховоды и/или отверстия.
2. Выхлопные каналы и/или отверстия.
3. Перелив, решетки перелива, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через дефлекторы, щели и отверстия

Вытяжные каналы служат для удаления застоявшегося «отработанного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устраиваемая в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы установлены для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

Рекуператоры применяются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Использование рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все системы вентиляции делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещений.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжку на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

1. Вытяжная.
2. Поставка.
3. Приточно-вытяжная.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Кроме указанной классификации системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие внутрикаркасной вентиляции можно определить по нескольким ярко выраженным признакам:

• жильцы ощущают нехватку кислорода;
• запахи плохо выветриваются;
• На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто решают установить самостоятельно. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Этапы строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:

• режим отдыха или сна 20 м ³ /ч;
• работа без нагрузки 40 м ³ / ч;
• повышенная активность или физическая работа 60 м ³ /ч

Зная количество жителей дома и их распорядок дня, нетрудно рассчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

• СНиП 31-01-2003;
• ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими методами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

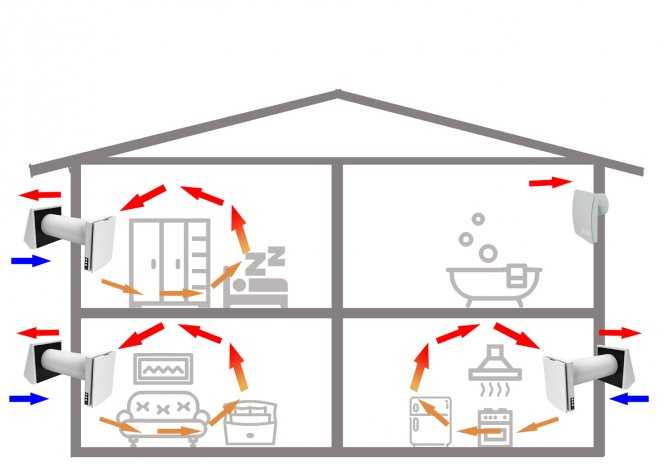

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжную вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
5. Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят имеющие небольшой вес и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

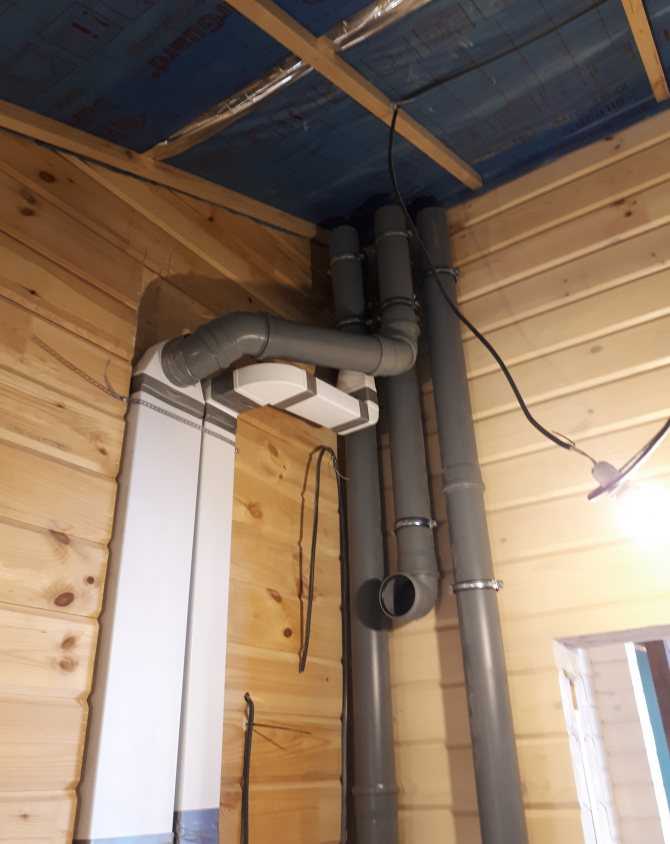

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

• Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
• В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
• Стыки герметизируются пеной.
• После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
• После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
• Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится при окошке от -5 ^до С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.

Расскажите, как построить систему вентиляции в собственном каркасном доме. Не исключено, что вы владеете технологическими тонкостями, которые очень пригодятся посетителям сайта. Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь фотографиями и полезной информацией в блоке ниже.

Как лучше проветривать дом во время пандемии

Здоровье

Расскажу о своих поклонниках.

Крейг Мод

Shutterstock / The Atlantic

8 сентября 2020 г.

Моя одержимость вентиляцией началась задолго до пандемии. Пять лет назад, когда я переехал из центра Токио на побережье Японии, мне показалось, что из моря и окружающих гор поднялось влажное покрывало, окутав все, что у меня было, влажной дымкой. В сочетании с сокрушительной летней жарой это создало идеальный рецепт для плесени.

Тем первым летом у меня была слабая вентиляция. Татами — традиционные японские соломенные полы — росли темными комками. В подъезде распространился дрожжевой запах, и действительно, при ближайшем рассмотрении, несколько пар моей обуви пекли себе хлеб. Книги, помещенные возле окон, казалось, обрели сознание благодаря постоянно развивающимся усикам гиф вдоль их корешков.

Я поспрашивал. Это нормально? «О да. Добро пожаловать в страну плесени», — таков был общий рефрен. Старожилы рассказывали душераздирающие истории о том, как сушили одежду на солнце и забывали забрать ее на ночь. К утру следующего дня они одичали. Влажный, застойный ночной воздух был раем плесени. Я был травмирован. 10 месяцев в году местность была идиллической, пригодной для жизни, а главное, сухой. Но как мне пережить липкое лето? Никогда прежде я не задумывался о вентиляции.

Моя личная забота стала глобальной. Вентиляция играет важную роль в передаче коронавируса: шансы заразиться коронавирусом почти в 20 раз выше, чем если бы вы были на улице. Капли, содержащие вирус, коварны. Они могут задерживаться в плохо проветриваемом помещении, потенциально распространяясь повсюду, даже если вы держитесь на безопасном расстоянии от других. Бессимптомные люди не чихают и не кашляют, но все равно выпускают непрерывный поток аэрозолей, когда болтают над салатами за обедом или читают лекции своим студентам в университете. «Эти частицы могут находиться в воздухе в течение нескольких часов и сохранять заразность», — говорит Джиаронг Хонг, инженер-механик из Миннесотского университета. «Но, — подчеркивает он, — если вы сделаете хотя бы немного немного получше [по улучшению вентиляции], вы можете значительно снизить риски».

С тех пор, как я впервые столкнулся с плесенью, я потратил абсурдное количество времени и энергии на поиски улучшения вентиляции в моем доме. То, что началось как акт отчаяния, превратилось в нечто большее: образ жизни. Я понял, что вентиляция не только защищает нас во время пандемии; поднимает дух и разум. Позвольте мне, этому эксперту-любителю по вентиляции, научить вас, как лучше вентилировать.

---

Моим первоначальным порывом к жизни без плесени было заклеить окна и бесконечно включать кондиционер. Это помогло, но создало непреднамеренные карманы влаги. Мой HVAC не централизован, и, поскольку в коридоре нет кондиционера, я, вернувшись домой после поездки на выходные, обнаружил, что дверь в мою спальню обросла кожу. Кондиционер создал достаточный температурный разрыв для образования конденсата на внешней стороне двери: мгновенная плесень. То же самое и с пандемией: один только кондиционер часто не помогает, сказал мне Хонг. Если блок переменного тока просто дует воздухом по кругу, аэрозоли могут остаться. Валовой.

Моей следующей идеей были осушители. Я купил две неуклюжие машины, такие, которые можно оставить на 24 часа в сутки. Бытовые осушители обычно заполняются водой всего за несколько часов, поскольку они пытаются поддерживать влажность ниже 70 процентов. Но эти промышленные насосы постоянно сливаются через шланг, так что вам никогда не придется опорожнять их резервуары. В паре с кондиционером осушители превратили атмосферу из дрожжевой печи в сухую комфортную, но воздуху по-прежнему не хватало воодушевления и свежести.

По прихоти я купил вентилятор Vornado, поставил его в углу гостиной и включил. Мгновенно я почувствовал себя дураком. Были ли фанаты простым решением этой заплесневелой головоломки? Но «Ворнадо» не был обычным фанатом. Он был настолько мощным, что, казалось, вдыхал комнату, переворачивал ее и выталкивал обратно. Совокупность того, как он двигался все эфир был откровением. Воодушевленный этим довольно очевидным пониманием, я пошел дальше. Я купил несколько оконных вентиляционных установок, которые вы можете установить самостоятельно. Я плотно вставил их в окна на противоположных сторонах комнаты. Один втягивает воздух, а другой выталкивает его. О Боже. Стоять посреди гостиной с вентиляционными отверстиями и Vornado, работающими согласованно, было чистым восторгом. Кондиционер и осушитель воздуха казались почти ненужными.

Теперь у меня есть три «Ворнадо» и небольшая армия этих оконных устройств, стратегически расположенных так, чтобы ни одна частица воздуха не застаивалась в моем доме площадью 1000 квадратных футов. Возникающий в результате вихрь движущегося воздуха исключает любую возможность скопления частиц, укоренения тяжести атмосферы. Зажгите сигарету где-нибудь в моем доме, и вы будете ослеплены потоками дыма — вверх и вниз, через дверные проемы, закручиваясь к потолку, а затем обратно к полу, очерчивая в воздухе элегантные дуги — никогда не останавливаясь, пока он не остановится. находит выход из окна.

Я спросил Хонга, не сошел ли я с ума. Было ли все это излишеством? Конечно, воздух был комфортным, но действительно ли он был лучше? «Вы решили это интуитивно», — сказал Хонг. «С точки зрения гидромеханики вы создаете градиент давления», что является причудливым способом сказать, что воздух в моем доме успешно перемещается из одной стороны в другую. Без градиента давления вы получаете то, что Хонг называет «стабильной циркуляцией», при которой частицы перемещаются по кругу, не имея выхода. Большое нет-нет.

В одной из моих комнат есть только одно окно и, следовательно, только одна вентиляция. — предупредил меня Хонг. «Это очень, очень плохая конструкция, иметь вход и выход вентиляции в одном и том же месте. Гораздо лучше иметь несколько локаций». Для тех из нас, кто арендует дома, проделать новую дыру в стене, чтобы добавить второе вентиляционное отверстие, может быть сложно. Но для предприятий добавление вентиляционных отверстий может быть разумным вложением.

К счастью, вы можете создать более безопасный воздух, не впадая в мои крайности. Если вы не можете позволить себе вентиляционные отверстия в окнах, просто откройте как можно больше окон. Открывайте двери между комнатами с одним окном, чтобы создать градиент. Делайте это даже при включенном кондиционере или обогревателе зимой. Да, это менее энергоэффективно, но даже одно треснувшее окно будет медленно пополнять застоявшийся воздух. Два разбитых окна помогают воздуху лучше понять, как двигаться. Вы также можете улучшить качество воздуха в комнате с одним вентилем, добавив HEPA-фильтр, который, как было показано, эффективно уменьшает опасные аэрозоли.

Что касается расположения вентилятора , будьте преднамеренными. Если они будут направлены на стены, вентиляторы создадут карманы, в которых воздух просто циркулирует по кругу — это ужасная «стабильная циркуляция». Вместо этого пусть вентиляторы через дуют в комнату таким образом, чтобы направлять воздух к вентиляционным отверстиям или открытым окнам. Поскольку изменение направления, в котором дует кондиционер, может быть затруднительным, иногда полезно размещать вентиляторы перпендикулярно потоку переменного тока. Это также помогает устранить любые застойные воздушные карманы, которые AC может создавать из-за неоптимального размещения. Окончательные результаты должны быть четкими, но тонкими: цель — не аэродинамическая труба, а мягкое ощущение активного воздуха.

Вы, вероятно, узнаете, добились ли вы успеха, потому что благодаря вентиляционным отверстиям, открытым окнам и свободному потоку воздуха в комнате должно стать светлее, лучше пахнуть и казаться намного свежее, чем раньше. Запахи должны быстро рассеяться. А микрочастицы слюны следует смывать со скоростью, которая значительно снижает вероятность заражения вирусом. Ваша плесень исчезнет, ​​ваша голова прояснится, и ваша жизнь станет еще безопаснее.

---

Станьте настолько же одержимы вентиляцией, как и я, и вы разработаете то, что можно описать только как «вентиляционный радар». Вы ощущаете оцепенение гостиничного номера, в котором не открываются окна. В кафе без ветерка чувствуешь себя задохнувшимся. Вы можете зайти в ресторан и инстинктивно оценить риск, выяснив потенциальные горячие точки мертвого воздуха и приняв во внимание, могут ли аэрозоли быть проблемой. Сколько окон открыто? В ресторане используется как кондиционер, так и вентиляторы? Начинаешь кидать слабо вентилируемые суставы. Вентиляция становится прокси для всего. Если вентиляция плохая, как быть с едой? Если руководство не может получить что-то столь же очевидное, как контроль воздушного потока, кто знает , какие ужасы могут твориться на этой кухне.
