Приточный клапан в стену своими руками: детали монтажного руководства

Желая утеплить дом люди иногда доводят его до состояния термоса. После устранения любых щелей и монтажа воздухонепроницаемых материалов блокируется поступление чистого воздуха с улицы. В результате — естественная вентиляция перестает выполнять свои функции.

Нехватка свежего воздуха плохо сказывается на здоровье домочадцев, согласны? Для улучшения воздухообмена можно установить приточный клапан в стену своими руками, предварительно изучив инструкцию по монтажу.

Вся необходимая информация изложена в нашей статье. Мы расскажем, как устроен стеновой приточник, приведем советы по выбору агрегата, а также опишем поэтапную технологию его установки.

Содержание статьи:

• Назначение приточного клапана
• Особенности конструкции стенового клапана
• Параметры выбора настенных приточников
• Где установить приточный клапан
• Как выполнить монтаж клапана самому
  • Сверление отверстия первым способом
  • Второй способ сверления отверстия
  • Монтаж приточного клапана
• Востребованные модели приточных клапанов
• Выводы и полезное видео по теме

Назначение приточного клапана

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы.

Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой приточник с , то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреваться

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами.

Когда размножившись, колонии микроорганизмов становятся видимыми,  становится все сложнее — приходится разрушать старую отделку и заменять ее на новую.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

1. Воздуховод — пластиковая труба. По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.
2. Внутренний корпус в виде цилиндра. Чаще всего его изготавливают с пластика. Диаметр корпуса колеблется в пределах 6-13,3 см.
3. Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.
4. Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью. Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана.

С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Некоторые модели приточного клапана имеют воздуховод, укомплектованный вентилятором для принудительной вентиляции (+)

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания.

Стеновой клапан может иметь ручную систему регулировки или автоматическую. Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме.

Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

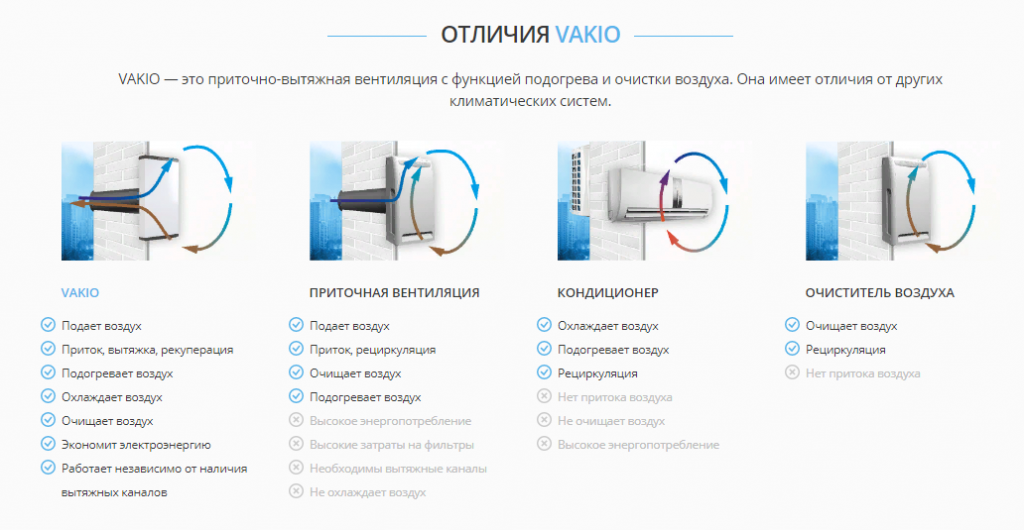

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Параметры выбора настенных приточников

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой. Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

В конструкцию оголовка входит фильтр и заслонка. Первый элемент предназначен для очистки воздуха, а второй — для координирования объема поступления воздуха (+)

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно.

Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь

Существует два типа клапанов: для инфильтрации воздуха и для приточной вентиляции. У них одна и та же функция — снабжение здания свежим воздухом.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

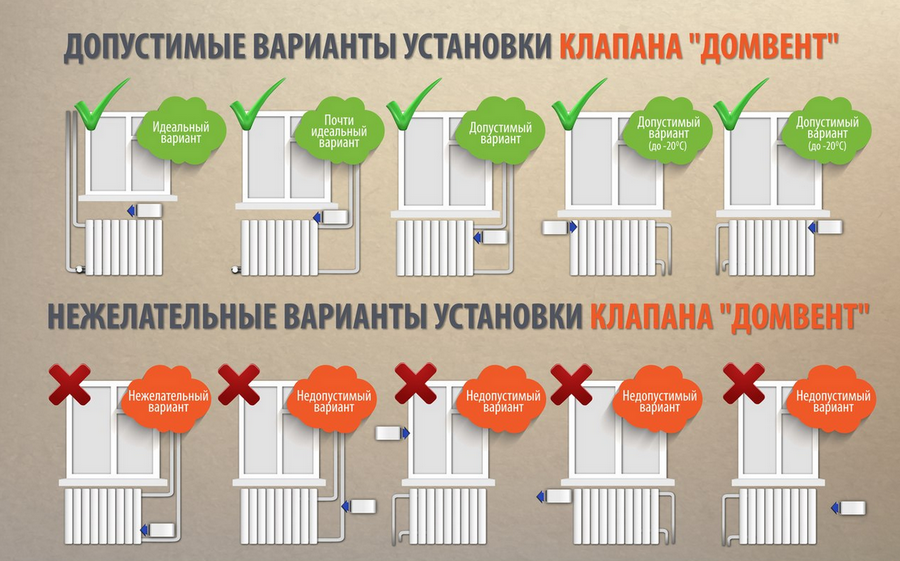

1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения . Часто их ставят на нижних этажах многоквартирных домов — лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Подробнее о методах проверки квартирной вентиляции написано в .

Кроме того, стоит учесть следующие правила:

1. Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
2. Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала.

Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления.

Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

• мощным двигателем;
• сверлильным приводом;
• комплектом алмазных коронок с разными диаметрами;
• стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
2. Просверливают технологическое отверстие, используя перфоратор.
3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной.

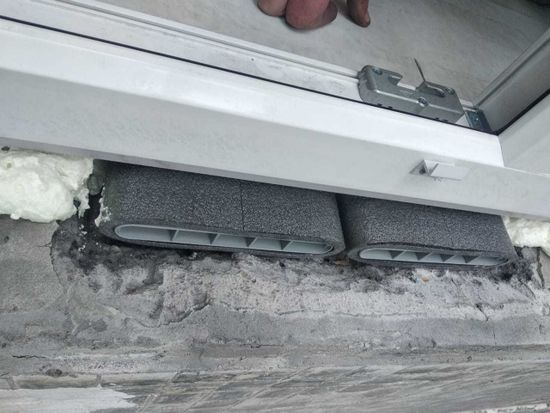

Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400-1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных. Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Клапан KIV выпускают в двух исполнениях — с оголовком в виде квадрата (КВАДРО) и с круглым. Первый смотрится более эстетично (+)

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2». Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если бурение стены по определенным причинам нельзя осуществить, то улучшить микроклимат в помещении можно с помощью .

Выводы и полезное видео по теме

Удачный выбор изделия для установки в стену:

Видео о полезности вентиляционного клапана с теплоутилизацией:

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Имеете опыт восстановления приточной вентиляции? А может, выполняли самостоятельно монтаж стенового клапана? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии и задавать вопросы можно в форме, расположенной ниже.

Стеновой приточный вентиляционный клапан, клапан для окон. Приточный клапан своими руками.

Установка клапана на стену. вы узнаете как установить приточный клапан своими руками, для чего он нужен

Модернизированным вариантом привычной оконной форточки можно назвать вентиляционный приточный клапан.  Продуманная конструкция клапана регулирует постоянную циркуляцию свежего воздуха. Простой спокойный дизайн клапана  аккуратно вписывается в любой интерьер. Все бы замечательно! Да только невероятная цена скромного клапана тормозит приобретение. А что, если…  Конечно, попробуйте!

Содержание

• 1 О пользе приточного клапана
• 2 Технология монтажа вентиляционного стенового приточного клапана
• 3 Конструкция клапана вентиляционного приточного
• 4 Как установить приточный клапан своими руками
  • 4.1 установка клапана фабричного изготовления
  • 4.2 самодельный приточный клапан

О пользе приточного клапана

Известно, что залогом превосходного самочувствия является живительный воздух в квартире. Если вы уверены, что открывание окон и форточек для проветривания улучшит воздухообмен в доме или квартире, то это самообман.

Нормализовать качественный воздухообмен в квартире в полном объеме способна лишь система вентиляции. Вентиляционная система состоит из вытяжной и приточной вентиляции, основным назначением которой является удаление из жилого помещения вредных газовоздушных образований и выделений.

Существуют следующие системы вентиляции для частных домов и квартир:

• приточно-вытяжные устройства общего назначения и с рекуперацией тепла
• приточно-вытяжные устройства канального типа
• оконные приточные клапаны
• настенные и встроенные в стену клапаны приточные.

Приточная вентиляция предназначена для подачи определенного объема воздушной смеси. Для полного циркуляционного цикла обмена воздухом используют специальные устройства и приспособления – приточные клапаны. Клапан приточный можно устанавливать на окна и встраивать в стены.

Установку приточного клапана рекомендуется производить согласно действующим нормам и правилам:  СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и п. 6.8 ТР АВОК-4-2004 «Технические рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома». Особой популярностью пользуется клапан инфильтрации воздуха – приточный клапан кив.

Технология монтажа вентиляционного стенового приточного клапана

Приточный клапан это несложная конструкция, которую возможно установить собственноручно. Технология монтажа будет заключаться в создании проходного канала в стене и непосредственно установки клапана. В рекомендованном правилами и нормами месте (выше батареи отопления) просверливают монтажный канал диаметром чуть больше трубы клапана.

Поток воздуха, проходящий через установленную пластиковую трубу, будет поступать в установленный шумопоглотитель. Благодаря лабиринтной форме шумопоглотителя здесь происходить отсечение уличного шума и понижение скорости потока воздуха. Затем через регулируемую заслонку клапана поток воздуха попадает в продольном направлении на радиатор отопления.

Близость радиатора отопления позволяет температуре воздуха стремиться к комнатной температуре.

Поэтому приток воздуха равномерно распределяется в помещение.

Конструкция клапана вентиляционного приточного

Приточный стеновой клапан состоит из следующих элементов:

• канала (трубы) из пластика диаметром 133 мм
• внутреннего оголовка с заслонкой
• наружного оголовка с крышкой
• наружной сетчатой решетки
• тепло — и шумоизоляции
• уплотнительного кольца
• воздушного фильтра
• ручки регулирования.

Все элементы клапана поставляются производителем в общем комплекте.

Как установить приточный клапан своими руками

установка клапана фабричного изготовления

Установку клапана производят в следующей последовательности:

В обозначенном месте стены над радиатором отопления просверливаем отверстие диаметром 68 мм на глубину до 100 мм для трубного канала.

В образовавшееся отверстие устанавливаем трубу канала. Снаружи края трубы должны находиться на уровне уличной стены.

Наружную часть трубы закрывают сетчатой решеткой. Внутренняя часть трубы должна выступать на 6 мм. Лишнее необходимо будет отрезать.

На внутреннюю часть трубы надеваем трубный утеплитель. Затем делаем разметку под установку корпуса шумоизоляционного. Труба должна быть размещена посередине крепежных отверстий. Просверливаем отверстия для крепления.

Монтируем корпус клапана вплотную к стене на саморезы. Корпус должен прижать утеплитель.

В пластиковый корпус устанавливаем шумопоглотитель и регулировочную заслонку. Закрываем корпус пластиковой крышкой.

Процесс установки клапана собственноручно показан в этом видео.

Естественно, установку такого приточного клапана фабричного производства из готовых элементов произвести несложно. Но славные домашние Мастера привыкли все делать своими руками. Поэтому наступило время изготовить клапан из подручных материалов.

Например, вентиляционной решетки бытовой «Вентс», пластиковой трубы и поролона.

самодельный приточный клапан

Бытовая вентиляционная решетка «Вентс» это неплохой комплект для создания приточного клапана. Функции канала благополучно обеспечит пластиковая труба. Сложность будет заключаться в создании фильтра шумоизоляционного лабиринта.

Напомним, что фильтр класса EU3, используемый в оригинальной конструкции клапана, изготовлен из пористого синтетического материала. Основной функцией фильтра является очистка поступающего извне воздуха от пыли.

Оригинальный элемент фильтра и шумоизоляции, например приточного клапана Домвент, состоит из спаянных между собой горячим воздухом пяти слоев поролона.

Пластиковый корпус с набором поролоновых пластин имеет вытянутую прямоугольную форму. В нижней части конструкция разделена перемычкой на два отсека. В каждом отсеке расположена отдельная поролоновая прокладка. Отсеки имеют отдельные наружные выходы в виде узких отверстий. Поток воздуха с улицы поступает в общее отверстие, откуда распределяется по отсекам.

Конструкция простая, поэтому изготовить шумоизоляционный лабиринт возможно своими руками. Более детальная информация о конструкции шумоизоляционной конструкции приточного клапана представлена в этом видео.

После изготовления шумоизоляционной конструкции и фильтра установку клапана осуществляют аналогично инструкции для клапана фабричного производства.

Клапан подачи воздуха в стену своими руками: инструкция по установке, подробности

Желая утеплить дом, люди иногда доводят его до состояния термоса. После устранения зазоров и установки воздухонепроницаемых материалов поток чистого воздуха с улицы перекрывается. В результате естественная вентиляция перестает выполнять свои функции.

Отсутствие свежего воздуха вредно для здоровья домочадцев, понятно? Для улучшения воздухообмена установить приточный клапан в стену можно своими руками, предварительно изучив инструкцию по установке.

Вся необходимая информация изложена в нашей статье. Мы расскажем, как устроена розетка, дадим советы по выбору агрегата, а также опишем поэтапную технологию ее монтажа.

Содержание статьи:

• Назначение приточного клапана
• Настенный клапан Особенности конструкции
• Варианты настенного приточного клапана
• Где установить приточный клапан
• Как установить клапан самостоятельно
  • Сверление отверстия в первый способ
  • Второй способ сверления отверстий
  • Установка приточного клапана
• Требуемые модели приточного клапана
• Выводы и полезное видео по теме

Назначение приточного клапана

Настенные, приточные клапаны предназначены для подачи чистого воздуха уличный воздух в комнату. Эти устройства не идут ни в какое сравнение с открытыми окнами, пропускающими не только струи свежего воздуха, но и весь шум, пыль с улицы.

Клапан, снабженный шумоизоляционным слоем, пропускает в помещение только чистый воздух.

Если сравнивать с розеткой, то она выгоднее. Это выражается в том, что он не снижает светопропускные характеристики окон, работает при любой температуре, даже заниженной. Кроме того, он функционирует автономно, эффективно защищает от образования конденсата. Установка занимает всего несколько часов.

Клапан подачи — простое и недорогое устройство, но очень функциональное. Если разместить его над радиатором отопления, воздух, поступающий в помещение, будет нагреваться на

Эти устройства стали популярны после того, как старые деревянные окна стали массово заменять пластиковыми. Новые оконные блоки значительно улучшили теплоизоляционные характеристики, но небольшое их количество стало поступать и в помещение. Недостаточная вентиляция создала такую ​​проблему, как повышенная влажность.

Тепло в тандеме с влагой создает прекрасные условия для размножения плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, плиткой и другими отделочными материалами.

При размножении становятся видны колонии микроорганизмов, становится все тяжелее — приходится разрушать старую отделку и заменять ее новой.

Особенности конструкции настенного клапана

Конструкция клапана чрезвычайно проста.

Основными его элементами являются:

1. Воздуховод — пластиковая труба. Через него в помещение поступает воздух со двора. Его длина должна быть больше толщины стены.
2. Внутренний кожух в форме цилиндра. Чаще всего изготавливается из пластика. Диаметр тела колеблется в пределах 6-13,3 см.
3. Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления потока воздуха в помещение.
4. Защитная крышка . Он располагается на входе и является преградой для попадания в помещение различного мусора.

В морозы труба снаружи может покрыться льдом. Конденсат и его замерзание приводят к образованию ледяной корки и уменьшению диаметра подающего клапана.

Для предотвращения этого процесса установлена ​​поворотная крышка. Так как через отверстия в нем стекает конденсат, ледяная корка не образуется.

Некоторые модели приточных клапанов имеют воздуховод, оборудованный вентилятором для принудительной вентиляции (+)

Воздуховоды отдельных изделий снабжены звукоизоляцией из полифона. Он снижает уровень шума и защищает стену вокруг корпуса от промерзания.

Настенный клапан может иметь ручную или автоматическую систему регулировки. Второй оснащен датчиком гидрорегуляции, определяющим уровень влажности в помещении. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают в салон в большем объеме.

Степень открытия канала можно увидеть по шкале, расположенной на головке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте есть пульт, управляющий отопителем и вентилятором.

Варианты настенного впуска

Каждая модель клапана имеет свои особенности. Отличаются сечением воздуховода, наличием такой опции, как полное закрытие устройства. В конструкции одних предусмотрена возможность установки шумоизоляции, а в других такой возможности нет.

Работа некоторых механизмов регулируется вручную, но есть и модели с автоматической регулировкой. Разные модели приточных клапанов имеют разный диаметр, поэтому обеспечивают дом чистым воздухом в разных объемах. Различны и длина приточных клапанов, а также материал, из которого они изготовлены.

В конструкцию головки входят фильтр и демпфер. Первый элемент предназначен для очистки воздуха, а второй для согласования количества воздуха (+)

Внутренняя часть головки вставляется в канал и крепится к стене с помощью шурупов через прокладку для герметизации. Настенный проветриватель нуждается в периодическом обслуживании.

Внешнюю решетку очищают от загрязнений не реже одного раза в год. Раз в квартал чистите фильтр в головке. Не реже одного раза в 6 месяцев необходимо прочищать трубу в стене с помощью пылесоса.

Выбирая приточный клапан, необходимо проверить, для какого диапазона температур он предназначен. В противном случае при нарушении этого условия он просто не сможет полноценно функционировать.

Также важно правильно подобрать устройство по длине — внутренний блок должен проходить сквозь стену через

Клапаны бывают двух типов: для инфильтрации воздуха и для принудительной вентиляции. У них одна и та же функция – снабжение здания свежим воздухом.

Инфильтрационный клапан работает автономно, управление им не требуется. Он практически незаметен, эффективно прогревает воздух. Установить его можно как при строительстве здания, так и в стене дома, где давно проживают люди.

Где установить клапан подачи

Существует три основных варианта установки клапана подачи:

1. Над источником тепла . При этом наружный воздух поступает в помещение уже подогретым, а также стимулируется его конвекция.
2. На высоте 2/3 окна , что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направляться к потолку, где смешивается с теплым комнатным воздухом.
3. В местах с повышенной влажностью . Это может быть угол дома, который уже начал плесневеть.

Вентиляторы настенные устанавливаются не только в стены частных домов, но и используются для благоустройства. Часто их размещают на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и батареей отопления.

Данные устройства востребованы в детских учреждениях, где особенно важен свежий воздух. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Вентилятор или вентиляционную установку можно установить на любую стену. Клапан не влияет на конструкцию стен и не портит внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с нехваткой чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство принудительной вентиляции. Когда это не так, воздухообмен происходит в результате разницы давлений внутри помещения и снаружи.

Одностенный клапан при перепаде давления в пределах 10 Па, наблюдаемом в нормальных условиях, обеспечивает до 30 мᶾ/ч. Это норма для одного человека.

При большем перепаде давления увеличивается и объем воздуха, поступающего в помещение. Поэтому для достижения нужного эффекта придется дополнительно установить еще один клапан или принудительную вентиляцию.

Производственная и приточная арматура, встраиваемая в вентиляционные шахты. Обычно это делают в ванной, в ванной, на кухне. Перед их установкой следует протестировать тягу. Для этого проверьте наличие притока воздуха при открытом окне, поднеся к отверстию зажженную спичку.

Если выяснится, что существующая вентиляция плохо работает, то установленный в стене приточный клапан не будет гарантировать получение свежего притока в том объеме, на который он рассчитан

Данные ручные методы проверки могут не работать во время жаркий сезон. Нагретый летним солнцем воздух становится тяжелее, чем в прохладное время. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительной системе пламя или лист бумаги не будут притягиваться.

Подробнее о методах проверки вентиляции квартиры читайте в .

Кроме того, следует учитывать следующие правила:

1. Если пропускная способность приточного клапана достаточно большая, а его конструкция не предусматривает регулировку, нельзя устанавливать два таких устройства друг напротив друга. Зимой, когда вентиляция работает наиболее активно из-за неравномерности давления внутри и снаружи, появляются сквозняки.
2. Крышка клапана должна свободно помещаться в пространстве между подоконником и обогревателем. Если радиатор полутеплый, то воздух, поступающий через широкий клапан без регулировки, не успеет прогреться и температура в помещении упадет. А при недостаточном количестве поступающего воздуха придется подумать о дополнительной вентиляции.

При выборе места установки клапана на фасаде необходимо учитывать, куда эта стена направлена. Лучше, когда забор воздуха будет не со стороны улицы, где активное движение транспорта, а со двора.

Как установить клапан самостоятельно

Самое сложное при монтаже приточного клапана — сделать сквозное отверстие в стене. Если это предусмотрено проектом, то работа предстоит совсем не сложная. Когда дом построен и в его стенах не планировалось устанавливать приточные клапаны, придется делать это самостоятельно или пригласить специалиста.

Разрешение на данные работы не требуется, так как нормативами разрешено изготавливать одиночные изделия сечением до 30 см в несущей стене без согласования. Есть два способа вырезать отверстие в стене.

Сверление отверстия первым способом

Чаще всего для сверления отверстий используют перфоратор. Сначала на стене намечают контур, добавляя допуск к диаметру цилиндра, чтобы тело свободно проходило через отверстие. Так как толщина несущей стены обычно колеблется в пределах 40 – 100 см, то и длина клапана выбирается в тех же пределах.

Если в тело бетона заходит арматура, то ее сверлят сверлами по металлу

Следующим этапом является просверливание ряда мелких отверстий от 10 до 12 мм по внешнему контуру контура. Расстояние между этими отверстиями около 10 мм. Затем между отверстиями с помощью молотка и зубила выбивают остатки материала.

Таким образом невозможно получить отверстие идеальной формы; кроме того, не исключены сколы и трещины на стене.

Второй способ сверления отверстий

Быстрее и эффективнее можно получить отверстие с помощью алмазного сверления.

Применяемая в данном случае буровая установка, дополненная алмазным буровым долотом, заменяющим бур, оснащена:

• мощным двигателем;
• буровой привод;
• набор алмазных коронок разного диаметра;
• прочная направляющая, закрепленная на станине.

Благодаря тому, что вода автоматически поступает в зону сверления для охлаждения инструмента, смывается и пыль. Отверстие в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного сверления выглядит следующим образом:

1. Размечаем место для установки буровой штанги. Для этого отложите на стене отрезок, равный расстоянию между базовым анкером и венцом.
2. Просверлить технологическое отверстие перфоратором.
3. Станина неподвижная, для чего предварительно в технологическое отверстие забивается анкер. Чтобы кровать не повредила стену, подложите под нее кусок мягкого материала.
4. Пленка крепится к полу длиной и шириной около 300 мм под местом, предназначенным для установки резиновой манжеты. Это предотвратит загрязнение стены теплоносителем.
5. Манжеты вставляются в корпус сверлильного станка, где для этого предусмотрено специальное место. Далее подсоедините шланг для оттока охлаждающей жидкости, надев его на патрубок и надежно зафиксировав хомутом.
6. Последовательно собрать сверло. В конце наденьте алмазную коронку соответствующего диаметра. Для подачи воды подсоедините шланг к ручке агрегата.
7. После достижения рабочего давления путем подкачки насоса с помощью ручного насоса дождитесь, пока установка наберет полную скорость и начните бурение. В это время охлаждающая жидкость орошает место сверления, не только охлаждая инструмент, но и удаляя грязь.

При толщине стены более 50 см длины коронки может не хватить, чтобы просверлить ее за один проход. Поэтому на первом этапе из венца выбивается бетонный сердечник, а затем монтируется удлинитель и процесс продолжается.

После включения агрегата заводная головка приближается к стене до полного соприкосновения с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к поломке зубьев на рабочем алмазном инструменте

После завершения сверления установка демонтируется в обратном порядке. Влажную бетонную пыль под манжетой убирают влажной тряпкой.

Установка подающего клапана

Подготовив отверстие, приступаем к непосредственной установке клапана. Для этого канал для инфильтрации забивается в предназначенное для него место снаружи заподлицо со стеной.

Труба предварительно обернута изоляцией. В помещении труба должна немного выступать. Свободное пространство, оставшееся в отверстии, запенивается, а в трубу вставляется теплоизоляция. Это также защитит от шума.

При сверлении сквозного отверстия под клапан подачи необходимо соблюдать уклон около 3⁰ в сторону двора. При несоблюдении этого условия в воздуховоде будет скапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на внешней стенке покрывается силиконом, затем вставляется в воздуховод. Далее монтируется внутренняя часть клапана, предварительно нанеся на седла силикон. Прикрепив шайбу фильтра к внутренней стенке, процесс установки клапана на приток завершен.

Востребованные модели впускного клапана

Особой популярностью у потребителей пользуется подающий клапан. Домовент . Его лабиринтная форма позволяет осуществлять грубую фильтрацию воздушных масс с последующим направлением струи на обогреватель. Оснащен механической регулировкой подачи воздуха и фильтром, не требующим периодической замены.

Востребованная и модель КПВ 125 выпускаемая отечественным производителем. Поскольку его длина варьируется в пределах 400-1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентиляционный канал закрыт литой алюминиевой решеткой круглой формы с москитной сеткой, расположенной рядом с решеткой.

Такие же вентили производятся в Финляндии, но их стоимость в полтора раза выше отечественных. В продаже также есть товары из Китая, и они дешевле, чем произведенные в России. Итальянские клапаны отличаются хорошими эксплуатационными характеристиками. Кив квардо . Они оснащены головкой квадратной формы, что отличает их от финских собратьев.

Клапан КИВ выпускается в двух вариантах — с головкой в ​​виде квадрата (QUADRO) и с круглой. Первый выглядит более эстетично (+)

Воздуховоды прямоугольного сечения имеют стеновые клапаны СВК-75 . Усовершенствованный вариант клапана подачи — сапун Тион О2 . Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низких температурах наружного воздуха.

Если по определенным причинам невозможно сверлить стену, то микроклимат в помещении можно улучшить с помощью .

Выводы и полезное видео по теме

Хороший выбор изделий для монтажа в стену:

Видео о полезности вентиляционного клапана с рекуперацией тепла:

Если в вашем доме есть проблема с поступлением чистых воздушных масс, настенный вентиляционный клапан — лучшее решение. На рынке представлен широкий выбор настенных приточных клапанов. Выбрать модель, подходящую для конкретного помещения, несложно.

Есть опыт восстановления свежего воздуха? Или, может быть, они сами сделали монтаж настенного клапана? Пожалуйста, поделитесь информацией с нашими читателями. Вы можете оставлять комментарии и задавать вопросы в форме ниже.

инструкция по наращиванию самоделки

Основное назначение вентиляционной системы — обеспечение притока свежего воздуха в помещение с одновременным удалением отработанных воздушных масс. Однако довольно часто случается так, что система вентиляции не справляется со своей прямой обязанностью, из-за чего вместо чистого воздуха в жилье проникают запахи из соседних квартир и подъезда.

Единственным решением является установка обратного клапана для обеспечения надлежащей вентиляции. Согласитесь, несколько нецелесообразно тратиться на покупку конструкции, которую можно построить своими руками. Опираясь на пошаговую инструкцию, вы сможете сделать обратный клапан для вентиляции своими руками, используя подручные средства.

Далее в статье будут представлены самые распространенные виды обратных клапанов, особенности их установки и подбора подходящей конструкции для квартиры. Разобравшись в принципе работы и конструктивных особенностях обратного клапана, вы сможете самостоятельно сконструировать конструкцию и установить ее.

Содержание статьи:

• Принцип работы обратного клапана
• Особенности конструкции обратного клапана
  • Вариант №1 — одностворчатое исполнение
  • Вариант №2 — клапан дисковый
  • Вариант №3 — клапан инерционный
  • Вариант №4 — клапан мембранного типа
• Самоклапан Инструкция
• Выводы и полезное видео по теме

7 Принцип работы

• 2 9003 Клапан обратный

  Конструкция клапана представляет собой защитное устройство, предотвращающее появление вентиляционной обратной тяги в квартире. Пропуская поток свежего воздуха в нужном направлении, клапан препятствует обратному потоку.

  Основным преимуществом конструкции является ее автоматическая работа.

  Отсутствие обратного клапана не только приведет к загрязнению помещения отработанным воздухом, внутрь попадет пыль и насекомые, но и приведет к сквознякам

  В вентиляционных системах препятствует поступлению воздуха из общего вентиляционного канала в отдельные помещения. Такие конструкции работают в системах как с естественной, так и с механической тягой.

  Аналогичные ситуации могут возникнуть из-за следующих проблем:

  • неправильная установка выхлопной трубы;
  • недостаточное поступление свежего воздуха в систему;
  • Установка принудительной вентиляции в одной из квартир;
  • Неисправность обратного клапана.

  Основным конструктивным элементом обратного клапана является затвор. Если клапан установлен правильно, клапан должен открываться только в одном направлении под давлением воздуха.

  При движении воздуха не из помещения, а внутри него, заслонка автоматически закрывается.

  Особенности конструкции обратного клапана

  Часто обратные клапаны выполняются в виде диска, при этом они могут быть разных размеров и конфигурации поперечного сечения.

  При необходимости устройство может быть оснащено подогревом, однако оно подходит только для системы вентиляции с электроприводом. Основное преимущество вентиля с подогревом – предотвращение образования наледи, а значит, и льда в холодное время года.

  Идеальный вариант для жилого помещения – пластиковый вентиль, ведь он, в отличие от металла, не ржавеет при воздействии влаги и не издает резких звуков при работе

  На современном рынке существует только четыре основных типа конструкции обратного клапана. Каждый из них имеет свои плюсы и минусы, которые следует учитывать при выборе той или иной конструкции своей вентиляционной системы.

  Вариант №1 — одностворчатая конструкция

  Конструкция представляет собой установленную на горизонтальной оси заслонку, которая под действием воздушного потока открывает и закрывает проход. Таким образом, отработанный воздух удаляется в вытяжную часть системы.

  Если в помещении нет движения воздуха или есть обратная тяга, заслонка клапана не открывается.

  Одностворчатый клапан наиболее удобен для использования в естественной вентиляции помещения, так как для открытия клапана достаточно даже минимального расхода воздуха.

  Такая конструкция, в свою очередь, может быть двух видов. В первом случае ось, на которой установлена ​​заслонка, установлена ​​со смещением относительно центра воздушного канала, а в другом внутри и снаружи размещен противовес.

  Поскольку обратный клапан закрывается под действием силы тяжести, его эффективная работа напрямую зависит от идеально ровной установки в системе

  При вертикальной или горизонтальной установке рекомендуется использовать уровень. При неправильной установке клапан не будет закрываться должным образом, что не позволит ему защитить помещение от обратной тяги.

  Если установить одностворчатый клапан возле батареи отопления, воздух, поступающий с улицы, сразу будет нагреваться. Это значительно повысит уровень температуры в помещении, а значит, снизит затраты на отопление.

  Вариант № 2 — дроссельная заслонка

  По принципу действия такой клапан называется дроссельным. В центре круглого отверстия находится ось с двумя створками, которые возвращаются в исходное положение с помощью небольших пружин.

  Установка «бабочки» не требует специальной подготовки, так как такую ​​конструкцию можно установить под любым углом.

  Часто такие устройства используются в системе принудительной вентиляции с вытяжкой. При выключении механической вытяжки клапаны, снабженные пружинами, возвращаются в исходное положение, плотно перекрывая все сечение канала.

  Многие современные модели двустворчатых конструкций оснащены пружинами, которые могут самостоятельно регулироваться в зависимости от силы тяги в системе

  Единственное, что нужно сделать перед установкой дроссельной заслонки, это проверить чувствительность шторки. Если давления воздуха в вентиляционном канале недостаточно для данной конструкции, лучше выбрать другой тип клапана.

  Этот тип обратного клапана часто устанавливается в зданиях с большой системой вентиляции.

  Вариант №3 — инерционный клапан

  Этот тип клапана представляет собой специальные жалюзи, которые размещаются на вентиляционной решетке. Как и одностворчатый клапан, инерционная конструкция работает по гравитационному принципу. Разница между этими двумя конструкциями только в количестве и размере крыльев.

  Они свободно поднимаются и меняют свой угол в зависимости от силы напора воздуха. Жалюзи опускаются только под собственным весом, что возможно только при остановке работы вентилятора.

  Такая гравитационная решетка устанавливается с горизонтальным движением воздуха. Как и дроссельная заслонка, инерционный клапан монтируется только в системе принудительной вентиляции.

  Благодаря большому количеству створок инерционные клапаны можно использовать как внутри жилого помещения, так и снаружи здания

  В основном на рынке доступны стандартные размеры жалюзи, полностью соответствующие размеру вытяжки для вытяжек и отверстий для естественной вентиляции.

  При необходимости такой выпускной клапан можно соорудить своими руками, улучшив функциональность устройства с помощью пружины или мембраны.

  Вариант №4 — Клапан мембранного типа

  Устройство представляет собой гибкую пластину, которая изгибается под действием воздушного потока. Для открытия и закрытия клапана достаточно даже небольшого притока, но и в этом случае многое зависит от правильности монтажа конструкции.

  По принципу действия мембранный клапан напоминает «бабочку», но с более скромными характеристиками.

  Прежде чем устанавливать гибкую мембрану, учитывайте в вентиляционном канале, так как велика вероятность деформации клапана.

  При наличии сильной тяги лучше выбрать любой другой тип конструкции, чтобы обезопасить себя от дополнительных затрат сил и средств. В данном случае все зависит от размеров помещения и силы воздушного потока.

  Перед покупкой мембранного клапана важно измерить тягу внутри вентиляционного канала, что можно сделать, наблюдая за направлением пламени спички

  Обратный клапан мембранного типа — идеально подходит для небольших домов и подъездов. В отличие от трех предыдущих клапанов, клапан мембранного типа можно построить самостоятельно, без помощи мастера.

  В следующем разделе приведены подробные инструкции, которые помогут вам самостоятельно изготовить обратный клапан.

  Самоклапан Инструкция

  Как вы уже поняли, для создания системы вентиляции с защитой от обратной тяги не обязательно покупать готовую конструкцию. Конечно, совсем без затрат не обойтись, так как приходится покупать. Он станет основой для обратного клапана.

  Перед началом работы следует подготовить все необходимые инструменты и материалы. Итак, чтобы построить мембранный клапан, вам понадобится кусок пластика и толстая полиэтиленовая пленка. Также важно сразу подготовить дрель, шурупы, резиновые прокладки и клей.

  Чтобы понять, как сделать обратный клапан для вентиляции своими руками, важно прочитать следующую инструкцию.

  Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентканала в частных и многоквартирных домах

  Пластину вырезаем из плотного пластика строго по форме отверстия вентканала . Собственно, это будет основа будущего клапана.

  Затем по краям сверлим несколько отверстий для крепления панели к стене и фиксации вентилятора. Количество отверстий можно регулировать самостоятельно.

  В центре плиты также просверливаем несколько отверстий, через которые будет выходить отработанный воздух. Их количество вам также придется определять самостоятельно, исходя из личных потребностей. Чем больше отверстий в центре пластины, тем больше пропускная способность клапана.

  Далее крепим вытяжку к готовой основе. Для начала потребуется установить резиновую прокладку в месте стыка, и только после этого можно будет закрепить вентилятор. Это обеспечит необходимую герметичность, а значит, улучшит качество клапана.

  Во избежание раздражающего шума, исходящего от вентилятора во время работы, рекомендуется подложить под крепление устройства небольшие кусочки резины.

  Толщина пластика для конструкции мембранного клапана должна быть не менее 4-5 мм, чтобы под давлением даже небольшого потока воздуха гибкие мембраны легко гнулись

  Створки для клапана изготавливаем из плотная полиэтиленовая пленка. В первую очередь нужно вырезать пленку по размеру основы, и только после этого наклеивать на основу клапана. Обратите внимание, створки должны полностью закрываться. .

  Следующим этапом является разрез створки на две одинаковые части, при этом важно, чтобы разрез был максимально ровным. В этом случае рекомендуется использовать канцелярский нож с острым лезвием.

  Готовый клапан устанавливаем в вентиляционный канал, крепя его к стене несколькими шурупами. Так как между стеной и клапаном есть щели, желательно избавиться от них сразу герметиком.

  На этом процесс создания и установки мембранного клапана завершен. При последовательном выполнении всех вышеперечисленных действий у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.

  Выводы и полезное видео по теме

  В этом видео представлена ​​пошаговая инструкция самостоятельного изготовления мембранного клапана для вентиляции в квартире:
