Установка инфракрасного пола своими руками: Установка инфракрасного пола своими руками! – Монтаж инфракрасного (пленочного) теплого пола своими руками

Содержание

особенности самостоятельной установки и подключения -




Когда уже было принято решение отапливать дом с помощью панельной системы, следует выбор приспособлений и монтаж теплого инфракрасного пола (своими руками или с обращением к специалистам). Конечно, каждый хочет сэкономить, потому не обращается к соответствующим организациям.

Монтаж теплого инфракрасного пола своими рукамиЭтот вид теплого пола относится к электрическим обогревателям. Нагрев комнаты осуществляется за счет пленки, которая и является основным источником тепла. Карбоновая паста подогревается медными проводниками, которые находятся по бокам. Серебряное напыление сохраняет целостность конструкции и защищает от возгорания. Все это нужно знать о приборе, прежде чем браться за установку инфракрасного обогревателя своими руками.

инфракрасный пленочный обогреватель для пола

инфракрасный пленочный обогреватель для пола

Важно! Перед покупкой пленочного обогрева и монтажом необходимо провести расчет теплового баланса (потери и приход тепла) помещений

С чего начать монтаж инфракрасного пола своими руками?

Перед установкой пленки нужно определить площадь, где будет проводиться монтаж. Иными словами это свободное место, где могут находиться негабаритные предметы быта, легкие составляющие интерьера. Под увесистой мебелью и техникой пол не сможет дать нужного тепла. Кроме того, так может возникнуть возгорание.

Подключение инфракрасного пола своими руками

Мощность 1 м2 пленки будет зависеть от полезной площади. Так, для 20 м2 и менее целесообразна установка мощного обогрева. Всегда можно найти полезную информацию на форумах, прочесть отзывы других пользователей или посоветоваться со специалистом в области отопления.

Важно! Конструкцию нужно подбирать таким образом, чтобы не возникал перегрев

Также осуществлять регулировку можно с помощью термостата. Это позволит настраивать систему на необходимую мощность при разных наружных температурах. Соответственно достигается и определенная экономия.

терморегулятор инфракрасного пола

терморегулятор инфракрасного пола

Монтаж инфракрасных полов своими руками (видео представлено ниже) включает в себя процесс соединения матов проводами. Лучше всего купить многожильный кабель из меди. Выбор связан с тем, что нагревательные каналы, к которым провод будет подсоединяться, созданы из того же материала.

Стоит выбирать кабели сечением 1,5-2,5 мм.

Как подключить инфракрасный теплый пол своими руками

Подключение проводится в несколько этапов:

схема расположения отверстия под термодатчик

схема расположения отверстия под термодатчик

  1. Выравнивание пола, его очистка. Уклон не должен быть более 3 мм.
  2. Сверление отверстия под датчик. К штробе подводится кабель электрического питания.
  3. Укладка тепловой изоляции. Рекомендуется применять отражающие материалы. Толщина изоляции должна находиться в пределах 3-5 мм.В качестве отражателя не рекомендуется использовать материалы, покрытые алюминиевой фольгой.
  4. Монтаж матов. Установка пленки проводится по вектору к стене, где была предварительно пробита штроба под терморегулятор. Необходимо выдержать отступ от стен 10-20 см, определить зоны, где будет находиться тяжелая мебель, чтобы оставить их без обогрева. укладка тепловой изоляции

    укладка тепловой изоляции

  5. Самостоятельная установка инфракрасных полов продолжается процессом изоляции концов пленки.
  6. Зажимы. Заизолированные отрезки кабеля должны иметь на своих концах специальные зажимные устройства.

    схема разделения инфракрасных матов схема разделения инфракрасных матов

  7. Подводка проводов. Они должны подключаться к зажимам параллельно. Провода должны находиться в области плинтуса.
  8. Монтаж датчика температур. Терморегулятор устанавливается в заранее приготовленную штробу.

    подводка проводов

  9. Подключение к питанию, тестовый запуск.
  10. Звукоизоляция. Монтажные работы предусматривают применение рулонного материала. Может использовать мультифункциональное изделие для защиты от влаги и шумов.

    звукоизоляция инфракрасного пола

Подключение терморегулятора проводится по аналогичному принципу работы с другими электрическими обогревателями. Так, с одной стороны к двум контактам подключаются 2 кабеля терморегулятора. С противоположной стороны подводятся провода от пленки. Центральные контакты ведут к сети электропитания. Устройство термодатчика имеет 2 заземляющих провода, которые нужно соединить клеммой.

Важно! Кабели заземления не должны вставляться в контакт!

Финишное покрытие инфракрасной системы обогрева пола

Основное преимущество данного типа панельного обогрева в том, что подключение не требует мокрой стяжки. Потому позволяется применять любое финишное покрытие. Исключением является паркет и клеевая паркетная доска. Так, пол можно забрать с собой, если возникнет возможность и желание переезда.

Финишное покрытие инфракрасной системы обогрева пола

Декорирование проходит исключительно после тестового пуска системы и успешного монтажа. Чаще всего инфракрасный теплый пол своими руками устанавливается под ламинат. Высокая популярность подобного решения обусловлена тем, что покрытие легко укладывается и так же просто сниматься.

самостоятельная установка инфракрасного пола под линолеум

Монтаж под плитку проводится в санузлах, ванных комнатах, кухнях. Керамика обладает высокой теплоотдачей, что положительно влияет на коэффициент полезного действия (КПД) устройства.инфракрасный пол под плитку


Как сделать инфракрасный обогреватель из подручных средств

Как правило, те, кто видит себя в роли разработчика, не стремятся усложнить процесс изготовления. А покупка заводских элементов для создания обогревателя нецелесообразна с точки зрения экономии. Потому к устройству ставятся следующие требования:

  • простота установки;
  • высокая теплоотдача;
  • экономичность потребления электрической энергии;
  • удобство эксплуатации;
  • компактность.

безопасность инфракрасного теплого пола

Отдельного внимания заслуживает безопасность. Создавая подобную конструкцию из подручных средств, следует рассматривать этот аспект более чем тщательно. Это вполне обосновано, ведь прибор излучает тепловую энергию. Ее избыток или некорректная работа могут стать причиной возгорания. Избежать неприятных ситуаций помогут рекомендации, данные в Строительных нормах и правилах (СНиП).

Изготовить инфракрасный обогреватель можно по принципу термопленки. Для производственного процесса понадобятся:

  1. Листы бумажного пластика. Нужно подобрать одинаковые по габаритам материалы или вырезать их из одного более крупного листа. Понадобится парное количество единиц бумажного пластика.
  2. Графитовый порошок. Вещество можно приобрести ли для большей экономии размолоть имеющиеся графитные щетки от троллейбуса.
  3. Эпоксидный клей.
  4. Провод с вилкой.

как сделать инфракрасный обогреватель самому

Так как сделать инфракрасный обогреватель самому? Для этого достаточно руководствоваться следующей инструкцией:

  1. Необходимо смешать клей с графитовым порошком. Полученное вещество будет обладать клейкими характеристиками, высоким сопротивлением (послужит в качестве проводника).
  2. Важно! Количество графита в смеси влияет на максимальную температуру изготовленного прибора.

  3. Нанесение смеси на пластик. Делать это рекомендуется зигзагообразными мазками. Лучше всего обрабатывать шершавую сторону материала для большего сцепления.
  4. Соединение листов пластика.
  5. Обрамление конструкции деревянным коробом. Рамка повысит прочность изделия.
  6. Прикрепление медных клемм. Подводить их нужно с разных сторон. Альтернативой станет подключение терморегулятора. Изделие упростит регулировку режима обогрева.
  7. Сушка. Это один из важнейших этапов. Даже небольшое скопление жидкости выведет из строя полученную конструкцию после первого подключения к электрической сети.
  8. Проведение испытаний. Нужно провести замеры сопротивления. Это позволит определить безопасность эксплуатации изделия.
  9. Монтаж финишного покрытия.

монтаж финишного покрытияЭто всего один из возможных вариантов того, как сделать инфракрасный пол своими руками. Можно пользоваться и другими инструкциями, но всегда стоит помнить о том, что самодельная система обогрева – небезопасная конструкция! Потому необходимо позаботиться о дополнительных мерах безопасности при ее использовании и проконсультироваться со специалистом перед началом эксплуатации.

как сделать инфракрасный пол своими руками

Установка инфракрасного пола своими руками

Как правильно подключить пленочный теплый пол своими руками

Сведем действия в пошаговую инструкцию.

Проектирование

На плане помещения в масштабе чертим схему расположения всех деталей. От пленки до стен нужно выдерживать расстояние 10-15 см и укладывать ее только на свободных от мебели участках. Не допускается нахлест листов термопленки друг на друга.

Если поверх нагревательных элементов планируется укладка OSB, ГВЛ или фанеры, надо разместить их так, чтобы дюбеля не повредили токоведущие части.

Пленочный теплый пол укладывают только на свободных от мебели участках. Если в помещении есть зона отдыха, пленку лучше расположить вдоль диванов и кресел. Благодаря этому ноги будут находиться на разогретой поверхности.

Подготовка основания

Поверхность должна быть ровной, без выступающих острых частей и впадин. Если нужно, дополнительно выравниваем ее: на дощатый настил укладываем фанеру, а по бетонному перекрытию заливаем цементно-песчаную стяжку.

Укладка теплоотражающего слоя

Раскатываем по поверхности изофол фольгированной частью вверх. В углах крепим его двусторонним скотчем или строительным степлером. Отдельные полосы материала склеиваем между собой скотчем в единое полотно.

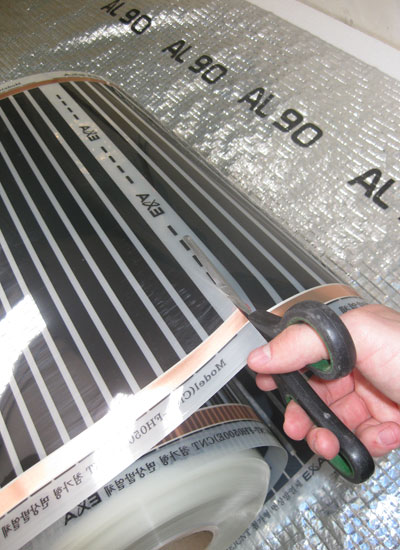

Укладка термопленки

Раскатываем нагревательную ленту по поверхности медной полосой вниз в соответствии с чертежом. При необходимости разрезаем ее на элементы.

Резать материал можно только в местах, обозначенных пунктирными линиями.

Сборка электрической цепи

Соединяем детали в соответствии со схемой подключения пленочного теплого пола.

Фото: Instagram teplona5

Инфракрасные пленочные нагреватели всегда соединяют параллельно друг другу. Если один из элементов выходит из строя, остальные продолжают функционировать. При этом обязательно нужно учитывать рекомендации производителей терморегуляторов.

Провода фиксируем контактными зажимами с помощью плоскогубцев. Специальной битумной изоляцией защищаем места присоединения проводки и медные контакты в местах среза.

Фиксируем свободные элементы скотчем к изофолу, чтобы избежать их сдвига.

Подключение терморегулятора

При помощи битумной изоляции фиксируем термодатчик на нижнюю сторону термопленки под графитовой (черной) полосой. Чтобы выровнять основание, делаем в теплоотражающей подкладке вырезы в местах прокладки проводов, установки контактных зажимов и крепления датчика. Незакрепленные детали фиксируем скотчем.

Согласно схеме производителя, подключаем проводку к терморегулятору. Устанавливаем его в подрозетник или на монтажную площадку. Только после этого присоединяем систему к электричеству, предварительно обесточив цепь в щитке на лестничной клетке.

Тестируем систему инфракрасного отопления

Запускаем терморегулятор и тщательно проверяем работу каждого нагревательного элемента. Они должны равномерно нагреваться. Без искрения и перегрева в местах присоединения проводов. Холодные участки термопленки свидетельствуют об отсутствии контакта в электроцепи.

Даже если стык бронирующих листов фанеры попадает на нагревательный элемент, дюбеля нужно забивать в промежутках между графитовым напылением. Чтобы избежать смещения и повреждения пленки, ее следует прикрепить к полу двусторонним скотчем.

Укладка защитного покрытия

Перед монтажом ламината раскатываем по поверхности полиэтиленовую пленку или подложку, рекомендованную производителем напольного покрытия.

Перед укладкой ковролина или керамической плитки, термопленку нужно защитить прочными листовыми материалами. Раскладываем их так, чтобы при креплении дюбель-гвоздями не повредить рабочие части нагревательных элементов.

Инфракрасные пленочные полы свойства и особенности

ИК греющие пленки излучают тепло на 90% состоящее из длинных волн инфракрасного диапазона. По ощущениям и воздействию оно схоже с солнечным светом. Оказывает оздоравливающее воздействие на организм, нормализует состояние нервной системы, ионизирует воздух в помещении, создавая неблагоприятные для развития бактерий и микроорганизмов условия, уничтожая неприятные запахи. В общем, установив инфракрасные обогреватели, вы не просто греетесь, но и улучшаете состояние здоровья и расслабляетесь (есть и такой эффект). Заманчиво, конечно, но… стоят такие системы недешево: от 20-25$ за квадратный метр. Плюс к этому стройматериалы (теплоизоляция + жесткое основание под мягкие напольные покрытия) и терморегулятор. В общем, система недешева.

Недостатком этого вида обогревателя является «боязнь запирания»: если на обогреваемый участок поставить мебель или другой крупный предмет, нагреватель из-за плохой теплоотдачи перегреется. Если предмет простоит достаточно долго, фрагмент выйдет из строя. Поэтому при монтаже, под те зоны, где стоит мебель или крупногабаритная техника, пленочный материал не укладывают.

Ширина рулона может быть 50 см, 80 см, 100 см

Рулоны этого материала бывают разной ширины — от 50 см до 1 м, толщина их может быть от нескольких микрон до нескольких миллиметров. С шириной все ясно — выбираете наиболее подходящую вам по размерам: покрывать желательно максимальную поверхность, но полосы перекрываться не должны. С толщиной пленки есть нюансы. Некоторые производители утверждают, что лучшие — самые тонкие пленки, но в этом можно усомниться. Скорее всего, чем тоньше слой карбона, тем скорее он выйдет из строя. Также при укладке под ламинат, паркет или другое напольное покрытие, присутствует постоянное, хоть и незначительное, трение. И слишком тонкая защитная оболочка повредится с большей вероятностью, чем более плотная, хотя тут все зависит от материала. Производители говорят о том, что тонкая пленка не «ворует» высоту помещения. Относительно этого утверждения также возникают сомнения: вряд ли что кто-нибудь заметит разницу в пару миллиметров даже при невысоких потолках. Вывод: пленка должна быть плотной, а не тонкой.

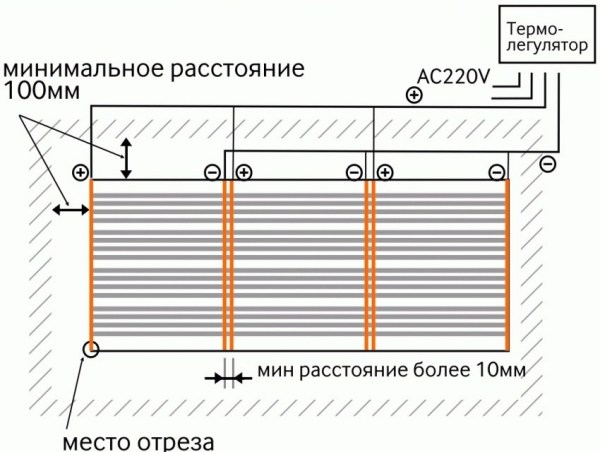

Составление схемы подключения пленочного теплого пола

Для того чтобы избежать монтажных ошибок и других неожиданностей, специалисты советуют перед началом установки ИК пленки выбрать схему подключения и составить план проекта. Элементарная схема поможет не только грамотно рассчитать количество материала, необходимо в конкретном случае, но и подобрать необходимую по мощности пленку.

Рассмотрим моменты, которые необходимо учесть при составлении схемы подключения:

  • раскройка инфракрасного полотна производится строго в тех местах, которые были отмечены компанией производителем;
  • категорически запрещается выполнять раскрой под какими-либо углами и пытаться формировать из полотна фигурные элементы;
  • установка пленки выполняется параллельными полосами;
  • полосы необходимо класть таким образом, чтобы они не перекрывали друг друга;
  • важно запомнить, что зазор между пленочным полотном и мебелью не должен быть меньше, чем 3 см. Такую же дистанцию нужно соблюдать между краем инфракрасного полотна и стеной;
  • медные шины соседних полотен не должны соприкасаться. Минимальная дистанция между ними – 1 см;
  • количество точек подключения должно быть сведено к минимуму;

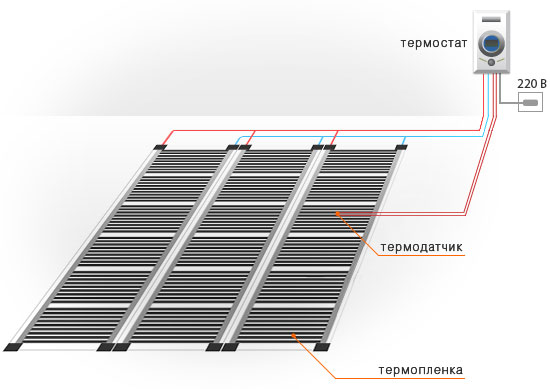

Схема подлючения пленочного инфракрасного нагревателя

  • наилучший вариант расположения точек подключения – со стороны стены, на которую будет производиться монтаж терморегулятора;
  • схему необходимо составлять таким образом, чтобы основная часть проводки скрывалась за плинтусами;
  • при использовании коротких пленочных отрезков (до 100 см) необходимо позаботиться о дополнительной изоляции и докупить клеммные зажимы.
  • Полезная информация! Стыковка отдельных полотен между собой производится с использованием скотча.

Терморегулятор необходимо выбирать заранее, перед началом установки электрического тёплого пола. Отзывы об этих устройствах можно без труда изучить на профильных форумах в интернете. В случае если площадь, которую необходимо обогреть, довольно большая, то тогда нужно приобрести дополнительные температурные датчики.

Преимущества и недостатки инфракрасных полов

Иногда можно встретить посты о том, что ИК-полы вредны для здоровья человека, хотя ни 1 подтверждающего факта доказано не было. Напротив, ИК-излучение устанавливается в сауны, больницы, родильные дома и другие учреждения. Рассмотрим сначала преимущества инфракрасных теплых полов.

  1. ИК теплый пол не сжигает кислород в помещении. Дышать в комнате намного легче, поскольку влажность и содержание кислорода остаются высокими.
  2. Работает абсолютно бесшумно, без вибраций, не циркулирует воздух в помещении, что очень полезно, если в семье есть люди, страдающие аллергией на пыль, шерсть.
  3. Инфракрасное излучение обогревает с пользой для здоровья, это тот самый солнечный свет, убиваются болезнетворные микроорганизмы в помещении.
  4. Устанавливается под любое напольное покрытие: можно уложить плитку, паркет, линолеум или ламинат на инфракрасный пол, и он будет работать на все 100%.
  5. Самая тонкая система, не меняет высоту комнаты, что очень полезно при ремонте в квартире (отсутствуют пороги).
  6. Помещение прогревается равномерно, нет перепадов температуры вверху и внизу комнаты.
  7. Значительная экономия средств. Пол включается намного реже, работает только когда это необходимо и быстро повышает температуру до нужного значения.
  8. Простота монтажа – нет необходимости покрывать его стяжкой, можно уложить пол после ремонта в квартире или доме.

Инфракрасный пол под ламинатом, паркетом, плиткой и стяжкой

ИК пол под ламинат
ИК пол под паркет
ИК пол под плитку
Мокрая стяжка по ИК полу

На сегодняшний день в Европе уже более 64% помещений используют именно инфракрасный пол как вспомогательную систему отопления и более 20% зданий эксплуатируют его как основной источник тепла. Тем не менее, небольшая «ложка дегтя» имеется и в этой бочке меда. Сейчас мы рассмотрим минусы инфракрасного теплого пола:

  • Высокий ток потребления при запуске системы. Система очень экономична, поскольку кратковременно включается сразу 100% площади пленки, но не каждая проводка сможет выдержать такую кратковременную нагрузку. В среднем, 10 кв.м. пленки потребляют около 2.2 кВт, то есть, 25 кв.м. будут потреблять около 5.5 кВт. Для современного помещения это не будет проблемой, а вот старые «хрущевки» и «сталинки» могут выдержать по паспорту только до 5 кВт. Необходимо изучать техническую документацию дома перед установкой такого пола.
  • Возникают трудности при смене зон отопления. 30-40% площади помещения остаются свободными при установке пленки, там изначально вы можете поставить мебель, но, чтобы сделать перестановку, надо учитывать расположения ИК-пола. В ином случае мебель может сильно нагреваться.
  • Высока стартовая цена материалов. Необходимо вложить немалые деньги, которые окупаются только со временем.
  • Еще один минус инфракрасного теплого пола – зависимость от электричества. Нет света – нет тепла. Если у вас нет в наличии генератора, лучше не использовать ИК теплый пол в роли основного источника тепла в помещении.

Большинство владельцев современных домов и квартир в новостройках не ощутят на себе такие недостатки, поскольку большая площадь и достаток киловатт электроэнергии в технической документации решают многое. Но как бы вы не выбирали инфракрасные полы, плюсы и минусы такой технологии являются относительными и необходимо выбирать все индивидуально.

Монтаж инфракрасного теплого пола под ламинат своими руками

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

  • раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
  • чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
  • приблизительный отступ от стены, примерно 25-30 см.
  • элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
  • обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
  • пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

  • теплоотражающее покрытие;
  • термостат;
  • инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Достоинства и недостатки пленочного отопления

В поисках альтернативного способа обогрева помещений, ученые обратили внимание на теплообмен в окружающей среде, происходящий за счет действия инфракрасных лучей. Интерпретация природного процесса легла в основу создания ИК-пленки

Пленочное покрытие выделяет тепловую энергию в инфракрасном диапазоне. Длинные волны излучения нагревают окружающие предметы, которые в свою очередь накапливают и передают тепло воздуху.

Пленочные инфракрасные нагревательные системы передают энергию напольному покрытию, которое перенаправляет его в помещение Укладка инфракрасной греющей пленки производится значительно проще, удобней, быстрее, чем выполняется монтаж всех известных ныне типов теплых полов Пленочные полы не нуждаются в заливке стяжки, чем существенно облегчают процесс устройства. После настила гидроизоляции поверх них можно сразу класть ламинат Инфракрасные пленочные полы абсолютно безопасны. Применяются в обустройстве не только жилых помещений, но и детских садов, больниц При использовании ИК систем для обогрева не создаются конвективные воздушные потоки, не поднимается и не распространяется пыль Специфика действия ИК-систем позволяет использовать их в качестве эффективного средства для обогрева лоджий, входных групп, террас, открытых зон отдыха Пленочные полы подходят для использования в деревянных постройках. Укладываться могут и в мансардах, т.к. не нагружают перекрытие

Применение инфракрасной пленки для обустройства теплого пола получило широкое распространение благодаря ряду преимуществ:

  1. Универсальность. Поверх обогревающего слоя возможна укладка практически любого напольного покрытия. С помощью пленки можно утеплить стены и потолок.
  2. Простота укладки. Для создания системы теплый пол не надо демонтировать старое основание, а саму процедуру получится выполнить самостоятельно. Специализированное оборудование не требуется.
  3. Регулировка температура нагрева. К системе обогрева подключается терморегулятор с широким диапазоном режимов. Возможны дополнительные настройки управления: функция таймера, разделения помещения на разные зоны интенсивности нагрева и др.
  4. Мобильность теплого пола. Переезжая на другое место жительство, конструкцию легко снять и расстелить на другой поверхности.
  5. Компактность системы. Толщина ИК-покрытия (до 0,5 мм) практически не влияет на высоту пола, что особенно важно для помещений с невысокими потолками.
  6. Низкая инерционность. Пленка быстро «включается» и эффект становится заметен через несколько минут.
  7. Равномерность прогрева. Помещение отапливается по всему объему, «горячие» и «холодные» зоны отсутствуют.
  8. Поддержание здорового микроклимата. ИК-лучи не пересушивают воздух и не сжигают кислород. Производители «пленочного отопления» указывают на лечебное воздействие ИК-излучения. Воздух ионизируется и очищается от бактерий.

Благодаря модульности, поломка одного участка пленки не приводит к сбою в работе всей системы.


Отопительная пленка выдерживает существенные динамические нагрузки. Ее можно монтировать в общественных учреждениях с высокой проходимостью. Срок службы системы ИК-обогрева – 15-20 лет

Инновационная технология имеет и отрицательные качества:

  1. Электростатичность нагреваемых поверхностей повышается, и предметы начинают больше притягивать пыль.
  2. После выключения системы обогрева помещение быстро остывает.
  3. При монтаже важно учитывать расстановку мебели. Там, где будет стоять громоздкая мебель и техника больших размеров, ИК-пленку не укладывают. Несоблюдение требования может привести к перегреву системы.
  4. Работа теплого пола приводит к повышению расхода энергоресурсов.
  5. Покрытие боится влаги и контакта с острыми предметами.

Укладка «пленочного» обогрева должна выполняться аккуратно и с соблюдением норм безопасности.

Facebook

Twitter

Вконтакте

Одноклассники

Подключение и укладка инфракрасного пола

Инфракрасный пленочный пол по праву выходит на лидирующую позицию в сравнении с кабельным электрическим теплым полом. Это объясняется не только его экономным потреблением электроэнергии и практически полным отсутствием магнитного поля, он благотворно воздействует на человека, на животных и растительность. Правда бытует ошибочное мнение, что нагревательная пленка монтируется только под ламинат, линолеум и ковролин. При правильном монтаже, ее можно укладывать и под керамическую плитку. Конечно, не всегда есть возможность выполнить подключение самостоятельно, для этого требуют кое-какие теоретические и практически знания.
Весь процесс монтажа условно можно поделить на ряд моментов:
1)При подключении инфракрасного теплого пола под плитку стоит подготовить рабочую поверхность. Она должна быть сухой, чистой, без явно выраженных углублений и бугров. Можно заранее установить специальный подрозетник (более глубокий и широкий, иначе не поместятся соединительные провода) под терморегулятор на определенной высоте 0,3-1,20 м. Штробиться канва в стене и на полу, куда монтируется гофра под датчик пола от терморегулятора. Дело в том, что во время перепадов напряжения терморегулятор берет всю нагрузку на себя, тем самым защищая теплые полы от сгорания. В некоторых случаях датчик, регулирующий температуру нагрева электрического пола, может выйти из строя. Он является взаимозаменяемым. Именно поэтому монтируется в гофру или металлопластиковую трубу диаметром около 16 мм, чтобы его легко можно было извлечь и поменять в случае выхода из строя.
подключение и укладка инфракрасного пола
подключение и укладка инфракрасного пола
подключение и укладка инфракрасного пола
подключение и укладка инфракрасного пола
2)Нагревательная пленка греет с двух сторон, поэтому для минимизации потерь тепла энергии требуется качественная отражающая подложка, выдерживающая температуру нагрева не менее 50 С и покрытая специальным защитным слоем, не проводящим ток. Можно использовать несколько подложек, хуже не будет. Их желательно скреплять друг с другом отражающим скотчем, за неимением такого, стоит воспользоваться канцелярским. В подложке вырезается небольшое отверстие под датчик пола, чтобы он более точно реагировал на изменение температурного режима.
подключение и укладка инфракрасного пола
подключение и укладка инфракрасного пола
подключение и укладка инфракрасного пола
подключение и укладка инфракрасного пола
3)Нагревательные полосы монтируются в произвольном порядке, единственно запрещается их накладывать внахлест, под глухой мебелью и вблизи нагревательных приборов. Для подключения используются специальные комплекты зажимов, с изолирующими элементами. Важно заглушить изолятором и противоположные концы. Сечение кабеля зависит от квадратуры теплого пола. Как правило, для домашней эксплуатации хватает сечения 1,5, он выдерживает 3,5 кВт или 12-15 кв.м. нагревательной пленки. Длина кабеля зависит от количества полос теплого пола и их расположения.
подключение и укладка инфракрасного пола
подключение и укладка инфракрасного пола
4)После этого согласно схеме подключения терморегулятора (идет в комплекте), пленочный пол подсоединяется к источнику питания. Проработать он должен как минимум 10-15 минут. Только после этого можно переходить к следующему этапу.
5)Так как полы монтируются под плитку, их обязательно «изолируют» от воздействия плиточного клея обычной тепличной пленкой толщиной 90-100 микрон.
подключение и укладка инфракрасного пола
6)Для сцепления с плиткой используется жесткая сетка серпянка (категорически запрещается применение металлической сетки). Она должна полностью покрывать не только все пленочные полы, но и выходить за их пределы минимум на 20-30 см, а в местах стыков укладываться внахлест около 10 см. Чем больше сетки, тем лучше будет фиксация с основанием пола, также сетка препятствует образованию в последствие трещин.
подключение и укладка инфракрасного пола
7)Чтобы вся конструкция держалась и не съезжала с нужного места, используются дюбеля длиной 5-6 см. Везде, где на нагревательной пленке проходят белые полосы можно сверлить. Количество дюбелей каждый рассчитывает самостоятельно (желательно на 1 кв.м. использовать около 10-12 штук не меньше).
подключение и укладка инфракрасного пола
8)На завершающем этапе проходит тестирование системы. Только после этого можно приступать к укладке керамической плитки.
подключение и укладка инфракрасного пола
Весь процесс монтажа в зависимости от квадратуры пола занимает в среднем 3-7 часов и более. Стоит не забыть сделать схематический чертеж расположения полос теплого пола с указанием их длины, ширины, максимальной мощности и расположения датчика пола.

Монтаж инфракрасного теплого пола своими руками: пошаговая инструкция (видео)

Задумываетесь о том, как утеплить свое жилище? Наверняка вы уже рассмотрели множество способов и не случайно остановили свой выбор на теплых полах. Ведь если у вас в доме теплый пол, то зимой вы уж точно не замерзнете. Осталось выбрать ту систему, которая будет проста в установке и эксплуатации, долговечна. Именно таковой и является система инфракрасного теплого пола, ведь ее намного легче монтировать, чем водяной и кабельный электрический полы, а прослужит такой теплый пол не меньше.

Чрезвычайная тонкость нагревательных элементов делает их идеальным вариантом для укладки под ламинат. Это крайне удобный и эффективный элемент современного жилого помещения.

Виды

В стержневом поле нагревательными элементами являются гибкие стержни, которые идеальны для укладки в стяжку или в плиточный клей на 2-3 см.

В зависимости от конструкции, различают три вида:

  1. Пленочный. Толщиной в 0,5 см, он идеально подойдет под линолеум, ковролин и ламинат. Пленку нельзя стелить в местах, где будет стоять мебель.
  2. Стержневой (кабельный). Может укладываться под плитку. На пол с оснащением стержневым инфракрасным отоплением можно ставить мебель.
  3. Мобильный. Представляет собой коврик, который вы можете взять с собой, например, на дачу.

Первый и второй виды отличаются между собой стоимостью (стержневой дороже), сложностью монтажа (для второго необходимо делать стяжку). Пленочные обогреватели боятся влаги, в отличие от стержневых. Далее мы пошагово рассмотрим монтаж стержневого и пленочного инфракрасного пола.

Монтаж стержневого

Необходимые инструменты и материалы:

  • система;
  • теплоизоляционный материал;
  • регулятор температуры;
  • датчик температуры;
  • пассатижи;
  • клещи обжимные;
  • инструмент, которым вы сможете снять изоляцию с провода;
  • ножницы;
  • нож;
  • отвертка;
  • скотч.

Установка:

Информативный ЖК дисплей попеременно показывающий температуру пола (или воздуха) и заданную пользователем.

  1. Продумайте, где будет располагаться регулятор температуры (лучше, если будет выбрано место вблизи выключателя) и какую площадь будет охватывать стержневой мат. Как мы уже говорили, на теплый пол этой конструкции можно ставить мебель.
  2. Подготовьте поверхность к укладке, она должна быть чистой и ровной.
  3. Первым слоем покрытия будет теплоотражающий материал (любой, кроме материала на алюминиевой основе). Его листы необходимо скрепить скотчем.
  4. Монтаж карбонового мата начинаем с той стороны, где впоследствии он будет подключен к регулятору температуры.
    • когда развернули мат на всю длину требуемой площади, разрезаем соединительный провод с одной стороны, чтобы продолжить стелить его в противоположном направлении. Обратите внимание: провод разрезать следует лишь между гибкими стержнями;
    • скрепляем полосы мата друг с другом и с теплоотражающим материалом;
    • для соединения полос мата используем опрессованные гильзы, изолированные термоусадочной трубкой и битумным скотчем;
    • подключаем полосу инфракрасного стержневого коврика к терморегулятору.
    • установка датчика температуры на пол;
    • установка регулятора температуры на стену;
    • для хорошего сцепления стяжки с черновым полом, делаем отверстия в теплоизоляции.
  5. Тестируем систему инфракрасного теплого пола: на 15 минут включаем обогрев, проверяем безопасность системы, убеждаемся в том, что все соединения работают надежно и установка произведена правильно.
  6. Делаем стяжку пола в 2 см толщиной таким образом, чтобы скрыть все элементы нагревания.

После того как раствор высохнет (но не ранее, чем через 28 дней), поверхность будет готова для облицовки отделочным материалом.

Монтаж пленочного

Хорошо спроектированная система инфракрасного отопления значительно снижает затраты на обогрев, потому, что греет непосредственно людей и объекты в рабочей зоне, а не весь объём воздуха в помещениях.

Необходимые инструменты и материалы:

  • инфракрасная пленка;
  • материал для теплоизоляции;
  • провод;
  • пленка из полиэтилена не менее 0,1 мм толщиной;
  • изоляция;
  • регулятор и датчик температуры;
  • если монтаж пола производится под линолеум или ковролин, понадобится ДВП до 5 мм толщиной;
  • скотч;
  • ножницы;
  • нож монтажный;
  • пассатижи;
  • отвертка;
  • клещи обжимные.

Установка:

Разложите куски термопленки на слой теплоотражающего материала обязательно медной полосой вниз.

Прежде чем начинать монтаж, необходимо просчитать площадь, которую будет покрывать пленка. Обратите внимание: пленочный инфракрасный пол нельзя стелить там, где будет стоять мебель, иначе в тех местах произойдет перегрев. От стен по периметру следует отступать не менее 10 см. При укладке пленки между полосами необходимо оставлять расстояние в 5 см. На очищенную поверхность кладем теплоизоляционный материал.

  1. По рассчитанным размерам разрезаем пленку. Делать это следует строго по секциям, длина которых — 25 см, а ширина — 50 (80) см. Так же как и в случае укладки, определяется место расположения датчика и регулятора температуры. Произведя расчеты, можно приступать непосредственно к монтажу.
  2. Кладем пленку медными шинами вниз и фиксируем ее скотчем. Важный момент: следите, чтобы полосы не ложились внахлест.
  3. Соединяем медные шины и провода, полосы пленки. Это делается при помощи специальных клипс.
  4. Клипсы и концы шин обрабатываем изоляцией, все провода надежно фиксируем скотчем.
  5. Устанавливаем температурный датчик.
  6. Подключаем систему к электросети.
  7. Как и стержневой инфракрасный пол, для проверки системы следует ее включить и дать поработать. Но не более 15 минут. За это время убедитесь в ее работоспособности, надежности соединений.

Установка завершена. Дальнейшие действия зависят от того, какое напольное покрытие вы собираетесь класть. Если это будет ламинат, то необходимо лишь на инфракрасную пленку постелить полиэтиленовую — для пароизоляции, так поверхность будет полностью подготовлена к окончательной отделке. Перед укладкой ковролина или линолеума, на систему отопления кладется ДВП или фанера. Но тут нужно действовать осторожно, чтобы не повредить инфракрасную пленку: между ее полосами натяните разметочную нить и сделайте пометки на стене. Уложив ДВП, протяните нить по этим отметкам. Так вы увидите места для крепления. Закрепив ДВП, можно начинать укладку покрытия.

Если вы решили класть плитку на инфракрасную пленку, то порядок работ следующий: на пленку укладываем неметаллическую армирующую сетку, крепим ее так, чтобы не повредить систему. Далее для предотвращения растрескивания и отклеивания готового покрытия укладываем термоизоляцию. Это могут быть и тонкие листы пенопласта. Теперь поверхность готова к укладке керамической плитки. Монтаж инфракрасного пола — не такое сложное дело. Зато близкие в холодное время года будут благодарны за вашу работу.

Монтаж инфракрасного теплого пола своими руками: пошаговая инструкция (видео)

Задумываетесь о том, как утеплить свое жилище? Наверняка вы уже рассмотрели множество способов и не случайно остановили свой выбор на теплых полах. Ведь если у вас в доме теплый пол, то зимой вы уж точно не замерзнете. Осталось выбрать ту систему, которая будет проста в установке и эксплуатации, долговечна. Именно таковой и является система инфракрасного теплого пола, ведь ее намного легче монтировать, чем водяной и кабельный электрический полы, а прослужит такой теплый пол не меньше.

Чрезвычайная тонкость нагревательных элементов делает их идеальным вариантом для укладки под ламинат. Это крайне удобный и эффективный элемент современного жилого помещения.

Виды

В стержневом поле нагревательными элементами являются гибкие стержни, которые идеальны для укладки в стяжку или в плиточный клей на 2-3 см.

В зависимости от конструкции, различают три вида:

  1. Пленочный. Толщиной в 0,5 см, он идеально подойдет под линолеум, ковролин и ламинат. Пленку нельзя стелить в местах, где будет стоять мебель.
  2. Стержневой (кабельный). Может укладываться под плитку. На пол с оснащением стержневым инфракрасным отоплением можно ставить мебель.
  3. Мобильный. Представляет собой коврик, который вы можете взять с собой, например, на дачу.

Первый и второй виды отличаются между собой стоимостью (стержневой дороже), сложностью монтажа (для второго необходимо делать стяжку). Пленочные обогреватели боятся влаги, в отличие от стержневых. Далее мы пошагово рассмотрим монтаж стержневого и пленочного инфракрасного пола.

Монтаж стержневого

Необходимые инструменты и материалы:

  • система;
  • теплоизоляционный материал;
  • регулятор температуры;
  • датчик температуры;
  • пассатижи;
  • клещи обжимные;
  • инструмент, которым вы сможете снять изоляцию с провода;
  • ножницы;
  • нож;
  • отвертка;
  • скотч.

Установка:

Информативный ЖК дисплей попеременно показывающий температуру пола (или воздуха) и заданную пользователем.

  1. Продумайте, где будет располагаться регулятор температуры (лучше, если будет выбрано место вблизи выключателя) и какую площадь будет охватывать стержневой мат. Как мы уже говорили, на теплый пол этой конструкции можно ставить мебель.
  2. Подготовьте поверхность к укладке, она должна быть чистой и ровной.
  3. Первым слоем покрытия будет теплоотражающий материал (любой, кроме материала на алюминиевой основе). Его листы необходимо скрепить скотчем.
  4. Монтаж карбонового мата начинаем с той стороны, где впоследствии он будет подключен к регулятору температуры.
    • когда развернули мат на всю длину требуемой площади, разрезаем соединительный провод с одной стороны, чтобы продолжить стелить его в противоположном направлении. Обратите внимание: провод разрезать следует лишь между гибкими стержнями;
    • скрепляем полосы мата друг с другом и с теплоотражающим материалом;
    • для соединения полос мата используем опрессованные гильзы, изолированные термоусадочной трубкой и битумным скотчем;
    • подключаем полосу инфракрасного стержневого коврика к терморегулятору.
    • установка датчика температуры на пол;
    • установка регулятора температуры на стену;
    • для хорошего сцепления стяжки с черновым полом, делаем отверстия в теплоизоляции.
  5. Тестируем систему инфракрасного теплого пола: на 15 минут включаем обогрев, проверяем безопасность системы, убеждаемся в том, что все соединения работают надежно и установка произведена правильно.
  6. Делаем стяжку пола в 2 см толщиной таким образом, чтобы скрыть все элементы нагревания.

После того как раствор высохнет (но не ранее, чем через 28 дней), поверхность будет готова для облицовки отделочным материалом.

Монтаж пленочного

Хорошо спроектированная система инфракрасного отопления значительно снижает затраты на обогрев, потому, что греет непосредственно людей и объекты в рабочей зоне, а не весь объём воздуха в помещениях.

Необходимые инструменты и материалы:

  • инфракрасная пленка;
  • материал для теплоизоляции;
  • провод;
  • пленка из полиэтилена не менее 0,1 мм толщиной;
  • изоляция;
  • регулятор и датчик температуры;
  • если монтаж пола производится под линолеум или ковролин, понадобится ДВП до 5 мм толщиной;
  • скотч;
  • ножницы;
  • нож монтажный;
  • пассатижи;
  • отвертка;
  • клещи обжимные.

Установка:

Разложите куски термопленки на слой теплоотражающего материала обязательно медной полосой вниз.

Прежде чем начинать монтаж, необходимо просчитать площадь, которую будет покрывать пленка. Обратите внимание: пленочный инфракрасный пол нельзя стелить там, где будет стоять мебель, иначе в тех местах произойдет перегрев. От стен по периметру следует отступать не менее 10 см. При укладке пленки между полосами необходимо оставлять расстояние в 5 см. На очищенную поверхность кладем теплоизоляционный материал.

  1. По рассчитанным размерам разрезаем пленку. Делать это следует строго по секциям, длина которых — 25 см, а ширина — 50 (80) см. Так же как и в случае укладки, определяется место расположения датчика и регулятора температуры. Произведя расчеты, можно приступать непосредственно к монтажу.
  2. Кладем пленку медными шинами вниз и фиксируем ее скотчем. Важный момент: следите, чтобы полосы не ложились внахлест.
  3. Соединяем медные шины и провода, полосы пленки. Это делается при помощи специальных клипс.
  4. Клипсы и концы шин обрабатываем изоляцией, все провода надежно фиксируем скотчем.
  5. Устанавливаем температурный датчик.
  6. Подключаем систему к электросети.
  7. Как и стержневой инфракрасный пол, для проверки системы следует ее включить и дать поработать. Но не более 15 минут. За это время убедитесь в ее работоспособности, надежности соединений.

Установка завершена. Дальнейшие действия зависят от того, какое напольное покрытие вы собираетесь класть. Если это будет ламинат, то необходимо лишь на инфракрасную пленку постелить полиэтиленовую — для пароизоляции, так поверхность будет полностью подготовлена к окончательной отделке. Перед укладкой ковролина или линолеума, на систему отопления кладется ДВП или фанера. Но тут нужно действовать осторожно, чтобы не повредить инфракрасную пленку: между ее полосами натяните разметочную нить и сделайте пометки на стене. Уложив ДВП, протяните нить по этим отметкам. Так вы увидите места для крепления. Закрепив ДВП, можно начинать укладку покрытия.

Если вы решили класть плитку на инфракрасную пленку, то порядок работ следующий: на пленку укладываем неметаллическую армирующую сетку, крепим ее так, чтобы не повредить систему. Далее для предотвращения растрескивания и отклеивания готового покрытия укладываем термоизоляцию. Это могут быть и тонкие листы пенопласта. Теперь поверхность готова к укладке керамической плитки. Монтаж инфракрасного пола — не такое сложное дело. Зато близкие в холодное время года будут благодарны за вашу работу.

Инфракрасный теплый пол особенности установки своими руками

Даже самый красивый, но холодный дом не может быть уютным, именно поэтому так важно создать и поддерживать оптимальную температуру в жилище. Полностью доверяться в этом вопросе коммунальным службам не стоит, а потому применение в квартирах альтернативных источников тепла очень актуально и всегда будет интересовать людей. Инфракрасный теплый пол уж точно подойдет для таких целей.

Инфракрасный теплый пол: особенности

Совершенно заслуженно наибольшей популярностью пользуются различные системы теплых полов. Но для монтажа теплого пола на водяной или электрической основе необходимы серьезные работы с использованием бетонного раствора. В случае, если ремонт в жилище закончен проведение таких работ невозможно и кажется, что о теплых полах придется забыть. Однако, из ситуации есть отличный выход и это инфракрасный теплый пол.

Такой пол, это два слоя уплотненного полимера, а между ними помещен нагревательный элемент – уникальная углеродная наноструктура. Принцип её работы заключается в следующем: благодаря атомам углерода находящимся в форме гексагональной решетки, размер которой несколько нанометров, материалы начинают излучать в дальнем инфракрасном спектре.

Часть светового спектра, имеющая длину волны от 5 до 20 мкм. и есть инфракрасное изучение, которое человеческим глазом не воспринимается. Такое излучение не просто безопасно, но и обладает полезными свойствами, поэтому инфракрасное излучение и используется в таких медицинских отраслях как стоматология, спортивная медицина, хирургия. Отсюда следует, что инфракрасный пленочный пол совершенно безвреден и не представляет для людей никакой опасности. Помните, что важно установить и терморегулятор для теплого пола.

Теплый пол, созданный по данной технологии, состоит из полос углеродного материала шириной 1,5 см., объединенных в единую конструкцию медными шинами, имеющими серебряное покрытие. Именно медные шины и выполняют функцию проводника электрического тока. Плотные полимеры «ламинируют» нагревательный элемент, при этом, он препятствует прохождение инфракрасного излучения и препятствует попаданию влаги, защищает от механических повреждений и загорания.

Инфракрасный теплый пол преимущества

  • удобство при монтаже. Нет необходимости выполнять грязные и трудоемкие работы, связанные с бетонным раствором. Смонтировать такой пол можно и по окончанию ремонта;
  • на инфракрасный теплый пол можно укладывать любое покрытие – ламинат, паркет, ковролин, плитку, пробку и пр;
  • применяется пленка толщиной от 0,2 мм. до 04, мм. Таким образом, уровень пола остается практически неизменным, что не скрадывает пространство и не требует ступенек или порогов;
  • пленка, благодаря низкой инерционности быстро нагревается и также быстро прекращает обогрев. В таком случае нет необходимости следить за уровнем температуры, если холодно – включили обогрев, если слишком тепло – выключили;
  • прогрев помещения происходит равномерно, при использовании инфракрасного излучения перепад температур по направлению от пола вверх исключен;
  • пленка выдерживает серьезные нагрузки и может применяться в офисных помещениях, спортивных залах, помещениях с большой проходимостью;
  • инфракрасный теплый пол помогает экономить расходуя до 30% меньше электроэнергии;
  • его не сложно интегрировать в систему «умного дома»;
  • пленка не создает вредного для человека электромагнитного поля;

Удобство системы инфракрасного теплого пола заключается не только в простоте его сборки, но и в удобстве демонтажа. При переезде теплый пол можно взять с собой.



Инфракрасный теплый пол установка своими руками

Инфракрасный теплый пол можно установить не только на полу, но и на стенах и потолке. Установить пленку можно и в салоне автомашины.

Ниже указаны технические характеристики, с помощью которых можно правильно рассчитать количество материала и затраты на обогрев:

  • ширина от 0,5 до 1 метра;
  • длина до 50 метров;
  • толщина листа от 0,23 мм. до 0,47 мм.;
  • мощность потребления электричества 1 кв. метром пленки составляет от 25 до 35 Втч;
  • температура верхнего слоя пленки – 33 градуса по цельсию;

Если пленка будет использоваться как основное средство обогрева, то она должна занимать не менее чем 70% все площади помещения. В регионах с морозными зимами основной обогрев при помощи пленки не рекомендован, но такая система может применяться как дополнительный или резервный источник тепла. В случае поломки системы центрального отопления или наступления холодов раньше подачи тепла, наличие теплого пола не даст замерзнуть.

При расчете количества материала необходимо принимать во внимание, что разрезать пленку можно только в отмеченных местах. Такое расстояние обычно равно 25 см. При покупке, все детали по необходимому объему пленки лучше выяснить у продавца.

Использование пленочного теплого пола позволит эффективно обогреть и надворные постройки (гараж, теплицы, сараи), к которым сложно подвести центральное отопление, а также не даст образоваться наледи на крыльце или трубопроводе.

Если вы собрались купить инфракрасный теплый пол под ламинат, менеджеры советуют обратиться к специалистам для его установки. При таком варианте предоставляется гарантия сроком на 1 год. Однако работа специалистов стоит немалых денег, а между тем ничего сложного не представляет. Положить теплую пленку возможно и самому и в случае, если вы совершенно не разбираетесь в электрике, а специалист лишь подключит её к сети.

виды теплых полов.

Инфракрасный теплый пол пошаговая инструкция

  1. Выбрать место крепления и установить термостат.
  2. Подготовить пол, очистив его от пыли и грязи. Пленочный пол ложится на чистую, крепкую и сухую поверхность;
  3.  Если черновой пол влажный, то постелите полиэтиленовую пленку, создав, тем самым, гидроизоляцию для термопленки;
  4. При помощи полипропиленовой или металлизированной лавсановой пленки сделайте термоизоляционный слой. Термоотражатели, изготовленные на основе алюминиевой фольги использовать нельзя;
  5. Нарежьте ИПО на полосы, при этом, длина каждой из них должна быть не более 10 метров. Расстелите пленку на полу отступив от стен 20 – 30 см. Следите чтобы медные шины оказались снизу и закрепите конструкцию посредством скотча. Необходимо быть внимательным – не наступать на пленку и не ронять на неё инструменты.

Помните, что нахлест листов недопустим. Он может спровоцировать поломку всей системы теплого пола.
После монтажа можно вызывать электрика для подключения системы к сети, но можно и сделать все до конца самостоятельно. Последовательность действий в таком случае будет следующей:

  1. Необходимо зачистить конец провода на 8 – 10 мм. и вставить его в контактный зажим;
  2. На ИПО установить данный зажим таким образом, чтобы одной стороной он был на медной шине, а другой внутри ИПО;
  3. Линию отреза шины и места подключения провода следует изолировать фрагментами винил-мастичного скотча;
  4. После соединения всех концов листов пленки нужно выяснить электрическое сопротивление схемы на концах проводов, которые будете подключать к термостату. Сделайте расчет нагрузки по формуле W = V2 / R, где R- сопротивление, а V — напряжение в электросети, а затем сопоставьте её с предельной для используемой модели термостата. В случае, если полученное значение на 20 и более процентов меньше чем указанное на термостате, то можно его подключать;
  5. Части пленки следует подключать параллельно, оставляйте возможность для помещения проводов под плинтуса. Некоторые участки провода в целях их защиты имеет смысл поместить под теплоизоляцию;
  6. Комплекс термостата предполагает наличие датчика контроля за температурой покрытия. Установите его под карбоновую полосу. А если финишное покрытие будет изготовлено из мягкого материала, датчик температуры разместите там, что нагрузка наименьшая;
  7. После этого можно включить термостат и проверить работу системы. Обращайте внимание на искрение и нагрев контактов – такого при нормальной работе быть не должно. Если все в порядке, то следует задать желаемую температуру.

Инфракрасный теплый пол финальная стадия

Все, монтаж теплого пола окончен и можно укладывать финишное напольное покрытие.
Ковролин, ламинат, пробка укладываются на термопленку как обычно, но при укладке плитки имеются определенные нюансы. В целях улучшения сцепки плиточного клея с черновым полом следует положить 20 мм. ячеистую монтажную сетку, которая крепится там, где нет ИПО.

Когда все работы закончены необходимо дать клеевому раствору высохнуть. Занимает это около 30 дней. Ранее этого времени не рекомендуется включать систему обогрева.

Рассмотренный материал приобретает все большую известность, в связи с чем появляются новые производители, предлагающие инфракрасные термополы. Именно из-за многообразия вариантов на рынке следует быть осторожным и приобретать теплую пленку только у надежных уже зарекомендовавших себя поставщиков, которые обеспечат выполнение гарантийных обязательств и смогут дать всю необходимую для монтажа системы информацию.

При этом, продавцы не должны уходить от каких-либо вопросов по монтажу системы или же ограничиваться советом обратиться к специалистам – установщикам. Такое поведение свидетельствует о некомпетентности и должно настораживать покупателя. В этих случая, предпочтительнее выбрать другого поставщика и быть уверенным в качестве купленного инфракрасного теплого пола, а также в полноте и достоверности полученных рекомендаций по его монтажу.

Инфракрасный теплый пол:видео

Рекомендуем к прочтению: коллектор для теплого пола.

монтаж и подключение своими руками

Еще недавно существовало только два вида теплого пола – кабельный и водяной. Сегодня все большую популярность получает инфракрасный теплый пол. В отличие от других систем такой пол отапливает помещение за счет инфракрасных волн длиной от 5 до 20 мкм. Это качественно новый тип отопления, позволяющий отойти от бездумного обогрева воздуха и больших потерь тепла. Такой теплый пол легок в монтаже и может быть установлен под любое финишное покрытие.

Характеристики нагревательного пленочного элемента

Инфракрасный пленочный теплый пол представляет собой очень тонкий, порядка половины миллиметра материал нового поколения. Это экологически чистый материал, который помогает создать в доме комфорт и благотворное для организма человека распределение температуры. Его с успехов применяют:

  • в жилом секторе;
  • в учебных заведениях;
  • в медицинских заведениях;
  • в оранжереях;
  • в теплицах.

Название «Теплый пол» применительно к инфракрасным пленкам весьма условно, так как его можно крепить не только на пол, но и на зеркала, стены и даже потолок. Это поистине универсальный материал!

Инфракрасный теплый пол — это оптимальное решение для дома

Принцип работы достаточно простой. Основу инфракрасного теплого пола составляет карбоновая паста, помещенная в пленку из полиэстера. Карбон – это материал, отличающийся высокой теплопроводностью, следовательно, для его нагрева потребуется меньше электрической энергии, чем для, например, греющего кабеля. А это значит, что система инфракрасного теплого пола кроме других преимуществ еще и более экономичная.

Устройство инфракрасного пленочного пола

Ток подается на излучатели по медным проводникам. Стыки токоведущих контактов покрыты тонким слоем серебра, что защищает их от перегрева. К электросети такой теплый пол подключен через терморегулятор. Это дает возможность регулировать температуру в комнате и временной промежуток включения системы. Важно, что напольное покрытие, находящееся над инфракрасной пленкой, не перегревается, так как остаточное тепло не превышает 25-28оС. Помещение обогревается за счет длинноволнового излучения, то есть обогревается не сама поверхность пола, а предметы, находящиеся в комнате.

Схема монтажа инфракрасного пленочного теплого пола

Расчет мощности пола

Перед укладкой инфракрасного теплого пола необходимо рассчитать его мощность. Для расчета мощности проводят замеры свободного пространства в комнате. Под мебелью и крупной техникой теплый пол не укладывается.

Выбор мощности матов производят на основании рассчитанной площади покрытия. Например, если инфракрасный пол будет монтироваться на площади 20м2, то необходимо выбирать пол мощностью 220Вт/м2, а для больших площадей мощность системы берется меньшая. Продавец-консультант поможет вам рассчитать оптимально необходимую мощность пола и подберет нужный терморегулятор именно по вашей площади.

Следует учесть! Провода для соединения отдельных кусков пленки должны быть сечением 1.5-2.5 мм. Так как нагревательные каналы медные, то и провод лучше всего брать многожильный медный.

Преимущества технологии монтажа

Монтаж инфракрасного теплого пола своими руками не требует создания бетонной стяжки или использования клея. Этот вид полов отличает высокий уровень безопасности, экологичность и исключительная польза для здоровья человека. В отличие от других систем такой пол не зависит от горячего водоснабжения или нагревательных приборов. Система достаточно надежная в эксплуатации, так как все элементы соединены параллельно и при повреждении и выходе из строя какого-то участка пленки, остальные работают в прежнем режиме.

При необходимости пленочный теплый пол может быть демонтирован и повторно смонтирован в другом месте.

Конструкция инфракрасной пленки такова, что излучающие полосы расположены достаточно близко друг к другу, это обеспечивает высокую эффективность системы. Такой пол намного эффективнее конвекционных отопительных систем.

Монтаж инфракрасного теплого пола

Этапы установки пленочного теплого пола следующие:

  1. Подготовка основания. Поверхность, на которую укладывается пленочный инфракрасный теплый пол, должна быть чистой и абсолютно ровной. Допускается перепад высот не более 3 мм. Мастера советуют до начала работы тщательно проверить горизонтальность поверхности и если перепады превышают допустимые нормы выровнять пол. Сделать это можно любым удобным для вас методом. Например, полы могут быть залиты самовыравнивающейся смесью. Перед следующим этапом работы необходимо дать полу тщательно высохнуть и затвердеть в сроки предусмотренные нормами.
  2. Укладка изоляционного слоя. На подготовленный пол сначала укладывается слой гидроизоляции, который защитит всю систему от влаги. После этого укладывается слой теплоизоляции, который предотвратит потери тепла в сторону подпола и снизит потребление электрической энергии. В качестве теплоизоляции можно использовать любой материал. Если финишным покрытием планируется плитка, то для утепления профессионалы рекомендуют использовать техническую пробку. Часто применяют фольгизированный пенопропилен. Укладывать такой утеплитель необходимо металлизированной стороной вверх. Швы проклеиваются скотчем-фольгой.
  3. Планирование работы. Прежде всего, необходимо определиться, где удобнее расположить терморегулятор. Оптимальным для установки терморегулятора считается расстояние 15 см от уровня пола. Простейшая схема укладки позволит избежать дальнейших ошибок при монтаже.

    Электромонтажные схемы

Следует учесть! Под мебелью и крупной бытовой техникой пленка не укладывается. Если инфракрасный пленочный теплый пол будет единственным отоплением, то он должен занимать более 70% поверхности пола. Если это будет аварийный или дополнительный обогрев, то достаточно 40%.

  1. Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор. Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.

    Оформление края отрезанной полосы

    Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.

  2. Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.

    Терморегулятор инфракрасного пленочного теплого пола подключается по такому же принципу, как и другие типы электрического пола

  3. Тестирование. До монтажа финишного напольного покрытия теплый пол должен быть протестирован. На этом этапе следят, чтобы не было никакого искрения и на соединительных участках контакты не перегревались.
  4. Монтаж финишного покрытия. Если на пол планируется укладывать ковролин или линолеум, то нагревательную пленку накрывают фанерой или ДВП, толщиной более 5 мм. Чтобы случайно не повредить пленку при их креплении разметку под крепеж лучше сделать заранее. Ковролин и линолеум раскраивают до монтажа пленки или в другой комнате, чтобы исключить порезы пленки.

Монтаж инфракрасной термопленки под различные напольные покрытия

Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.

Инфракрасная пленка может устанавливаться не только на пол, но и на потолок. Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.

Установка инфракрасной пленки на потолок

Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками. Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.

Facebook

Twitter

Вконтакте

Одноклассники

Google+
