Установка инфракрасного теплого пола своими руками: фото, видео

• Особенности системы
• Подбор мощности теплого пола
• Самостоятельный монтаж теплого пола
• Подготовка к установке ИК пола
• Монтаж пола своими руками
• Заключение

Хорошим решением обустройства уюта и тепла в квартире и дому в последнее время стала установка инфракрасного теплого пола своими руками. Такой вид обогрева привлекает простотой монтажа и хорошими эксплуатационными характеристиками. И в действительности, что самостоятельно установить теплый пол понадобится немного знаний и времени, но для этого нужно знать ряд нюансов работы.



Особенности системы

Такой вид теплого пола(ИК) представляет собой пленку в комбинации с карбоновой пастой, которая нагревает пол и помещение с помощью инфракрасного излучения. И такой вид достаточно быстро завоевал популярность, благодаря своим преимущества, среди которых:

1. Простота монтажа.
2. Возможность обустройства под любым покрытием.
3. Долговечность.
4. Безопасность для человека.
5. Пожаробезопасность.

И это далеко не се преимущества системы. А среди недостатков обычно выделяю только относительны высокую стоимость, а также, небольшой вред от излучения (в случае неправильного подбора).

Также при покупке следует учитывать некоторые нюансы:

1. Инфракрасная пленка не укладывается в местах размещения мебели или элементов декора.
2. Заранее намечается схема расположения пленки и электропроводки.
3. Также учитывается, что в месте предполагаемого расположения температурного датчика должны отсутствовать сквозняки и иные факторы, локально изменяющие температуру.

Подбор мощности теплого пола

Как и для любого электрического теплого пола, для инфракрасного необходимо подобрать нужную мощность, что делается в зависимости от площади покрытия. И сделать это довольно просто следующим образом:

1. Следует рассчитать необходимую площадь перед покупкой данного вида пола.
   В частности, расчету подлежит пространство, на котором будет отсутствовать мебель или будут стоять небольшие предметы интерьера.
2. При активной площади в 20 квадратных метров подбирается система мощностью 220 Вт на метр.
3. Для больших площадей следует брать систему менее мощную.
4. Рекомендуется доверятся консультантам, которые помогут вам с выбором системы.

Также при покупке стоит уделить немного внимания проводке, и учитывать при этом следующие факторы:

1. Провода для соединения пленки должны быть толщиной не менее 1,5 миллиметра, лучше всего 2-2,5 мм.
2. Рекомендуется использовать многожильный медный провод, с учетом того, что нагревательные каналы изготавливаются также из меди.

Самостоятельный монтаж теплого пола

Теперь пришло время рассмотреть, как правильно установить инфркрасный теплый пол самостоятельно. И здесь стоит выделить два этапа работ, в частности:

1. Подготовка основания.
2. Монтаж пленки.

И давайте рассмотрим каждый из них.

Подготовка к установке ИК пола

В рамках подготовки выполняется всего несколько процессов, а общей сложности проводится она, следуя инструкции ниже:

1. Перед началом укладки следует тщательно очистить пол. Полностью демонтировать строе покрытие, при необходимости выполнить выравнивание пола (стяжку или наливной пол, если есть отклонения больше 3 миллиметров). О том как это сделать читайте в других наших материалах.
2. Следующим шагом становится обустройство ниши для терморегулятора. В частности, начиная от места установки, с помощью перфоратора или штробируещего оборудования необходимо заделать штробу до места установки терморегулятора. А также выполнить отверстие для его установки.
3. Очень важно делать это в первую очередь, чтобы по завершению работ устранить мусор и пыль.
4. Далее об ближайшей точки разводки нужно провести к месту электропитание (предварительно не забудьте обесточить систему).
5. Затем выстилают пол термоизолирующим покрытием. Подобрать можно отражающий материал или нет. Главным фактором здесь становится толщина теплоизоляции 3-5 миллиметров. В этом слое в дальнейшем будут обустраиваться отверстия, для укладки проводки. Улаживая листы теплоизоляции скрепляются они обычным скотчем. В случае решения приобрести отражающие листы, не используйте покрытия из фольги, поскольку это материал низкого качества.
6. В основном выбор теплоизоляци зависит от того, что сверху будет лежать на инфракрасной пленке. Если ламинат, линолеум или ковролин – следует подстилать пенотерм или изолон, если плитка – подойдут листы технической пробки.

На этом подготовка окончена, и можно переходить к монтажу системы.

Монтаж пола своими руками

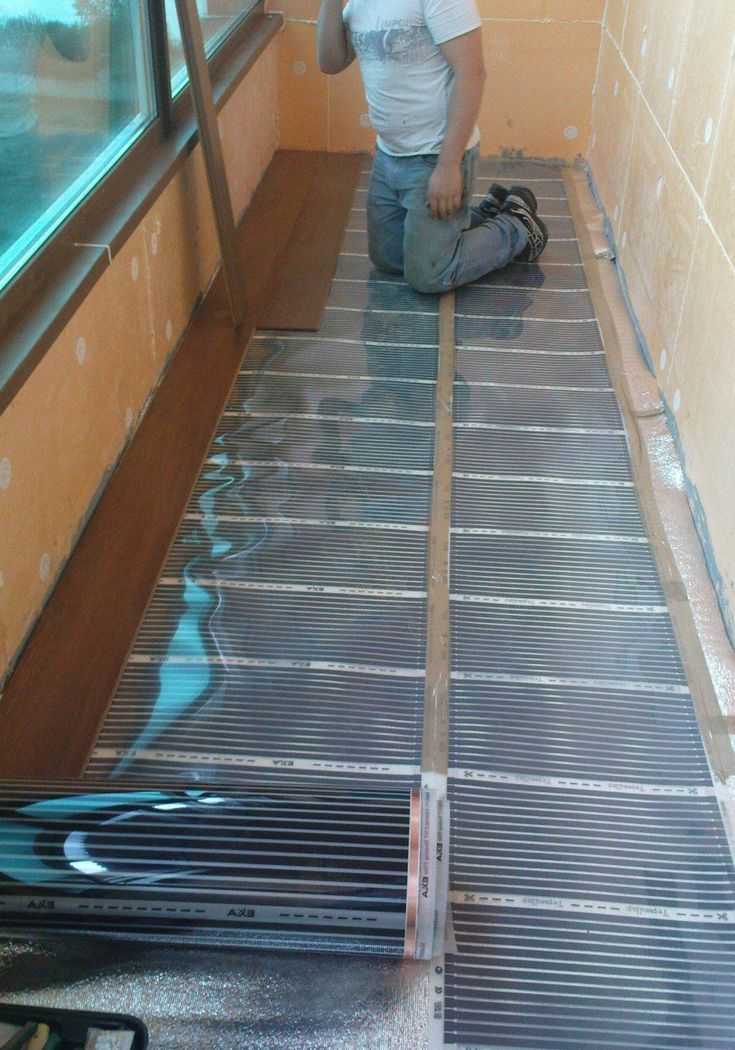

Теперь приступаем к укладке собственно инфракрасной пленки. Что выполняется в соответствии с следующей технологией:

1. Начинается укладка с дальнего конца от стены, в которой будет установлен терморегулятор. Таким образом получится значительно сэкономить расход провода.
2. От стен отступаем 10-20 сантиметров, в случае наличия нагревательных элементов (обогревателей, каминов), от них отступ делаем метр.
3. Длину полос пленки можно регулировать, попросту разрезая ее по специальным разделительным полосам, размеченным производителем, либо между отдельными нагревательными полосками. Важно учитывать, что разрезать можно только по светлым участкам, которые идут между черными полосами нагревателей.
4. Обрезанные стороны требуется изолировать. Для этого используется обычный монтажный скотч. Если пленка разрезалась в местах, указанных изготовителем, то изолируются только коллекторы (медные полосы по бокам). Если разрез проходит между отдельных нагревательных полос, то изолируется обрез по всей ширине. Полосы пленки не должны пересекаться или заходить друг на друга.
5. Укладывается пленка встык, после чего закрепляется между собой скотчем. На данный момент, места для креплений проводов остаются открытыми.
6. Непосредственно сама укладка проводится вниз медным нагревателями.
7. Также стоит отметить, что отрезки имеют отрытые участки меди, в местах разреза, которые также необходимо изолировать, в противном случае пол может сгореть при протечке. Для изоляции хорошо подойдет битумная пленка, которой легко оклеить данные участки.
8. После чего закрепите пленку к теплоизоляции с помощью скотча. Важно пока оставить открытыми участки для подключения.
9. Следующим шагом необходимо установить зажимы для проводов. Подсоединяются они к неизолированным участкам на пленке. Важным фактором становится то, что зажимы нужно вставлять между полосой и пленкой, а не зажимать контакт. Это обусловлено тем, что существует большой риск повреждения пленки, соответственно нарушение функционирования пола.

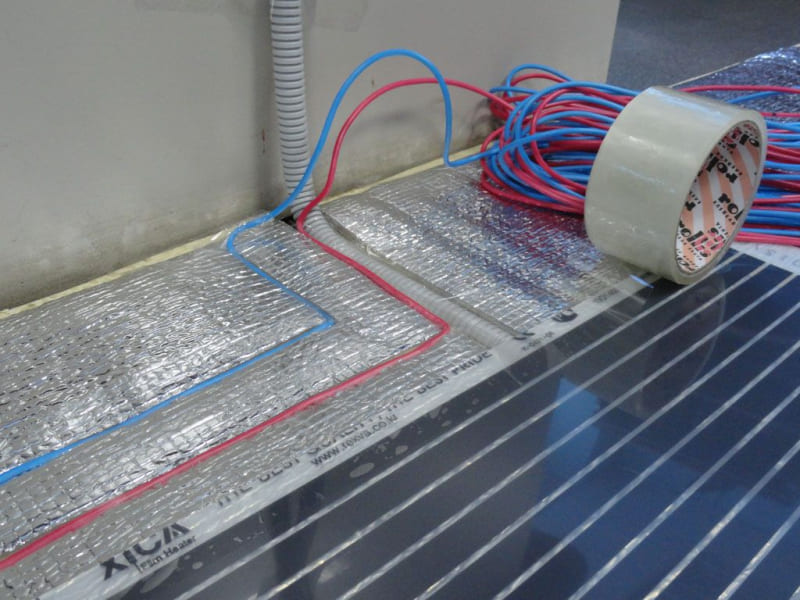

10. После того, как вставлены зажимы, приходит время подключения проводки. Ее лучше укладывать в специально сделанные штробы. Или же можно обойтись внешней проводкой. Использовать предпочтительнее медный провод диаметром 2 – 4 мм. Закрепляем провода в контактных зажимах, а сами зажимы устанавливаем на медные коллекторные полосы.
11. Полосы инфракрасной пленки требуется подключать в строго параллельную цепь. Т.е. все левые стороны пленки соединяются между собой одним проводом, правые другим. Рекомендуется использовать два провода разного цвета, что поможет не запутаться. Для закрепления убираем изоляцию с кабеля, после чего скручиваем и конец вставляем в отверстие на зажиме. Места установки инфракрасного пленочного теплого пола следует изолировать ленточным скотчем на основе битума.

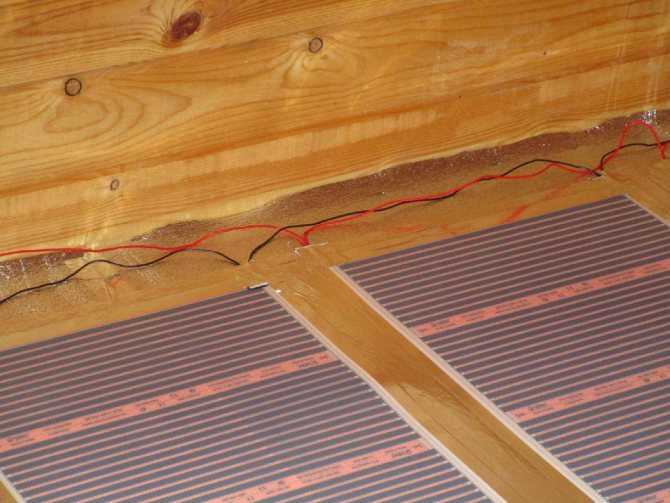

12. Сами же кабеля проводятся по полу к стене, и далее ведутся под плинтусом к источнику питания. Для их укладки нужно сделать отверстия для утопления в теплоизоляции. Таким образом укладываем провод в отверстия, и фиксируем скотчем. Таким способом проводим провода сначала от пленки к пленке, а в конце к стене.
13. Теперь подключаем температурный датчик и изолируем его. Для этого датчик устанавливается под пленкой, место его расположения примерно в центре второй секции. Для самого датчика также вырезается отверстие в теплоизоляции, если это необходимо, углубление делается и в основании. Также стоит обустроить и каналы для провода, на всех поворотах делайте плавный изгиб, чтобы провод не сломался со временем.
14. Подключаем терморегулятор, его подключение проводится таким же образом, как и у всех других типов пола. А именно, два провода электропитания подключаются к главным контактам, от самого терморегулятора проводится подключение по двум контактам провода к самой пленке теплого пола. Также стоит предусмотреть установку устройств защитного отключения на случай короткого замыкания. Заземление в данном случае соединяется клеммой, но при этом не подключается к контактам.
15. Для тестирования системы включаем ее на 30 градусов – нигде не должно быть искрения и перегрева в местах соединений.
16. Тестером измеряем общее сопротивление системы. Оно должно быть кратно сопротивлению самой пленки (уточнить в инструкции) деленному на метраж уложенной пленки. Если оно значительно больше – необходимо перепроверить правильность соединения.
17. Сверху следует уложить листы полиэтиленовой пленки для гидроизоляции.
    Края листов должны перекрываться где-то на 20 см. Склеиваем их скотчем. Теперь можно укладывать основное покрытие пола.

На этом процесс монтажа завершен, и последней стадией становится укладка финишного покрытия пола.

Заключение

Таким образом вы увидели, что подключение и установку ИК пола можно без труда выполнить самостоятельно, без помощи профессионалов. Этот вид обогрева набирает все больше популярности среди потребителей, поэтому смотрите видео по установке инфракрасного пола своими руками фирмы Caleo и возможно Вам тоже понравится их технология и простота установки.

Установка инфракрасного теплого пола своими руками

Краткое содержание

• 1 Технические характеристики
• 2 Принцип работы, преимущества
• 3 Расчет
• 4 Подготовка к укладке
• 5 Самостоятельный монтаж
• 6 Видео: Монтаж инфракрасного стержневого теплого пола Unimat своими руками

Добиться значительного увеличения комфорта позволяет монтаж инфракрасного теплого пола, который доступен для самостоятельного выполнения. Подобный вид обогрева жилья быстро завоевывает потребительский рынок, поскольку позволяет использовать практически все типы полового покрытия и не требует выполнения трудоемких операций по заливке стяжки.

Монтаж инфракрасного пола своими руками

Технические характеристики

Приняв решение установить инфракрасный пол своими руками, следует изучить его характеристики, чтобы понять, подходит ли данный вид обогревательного устройства к конкретным условиям.

• Функционирует от сети со стандартным напряжением 220 В и частотой 50 Гц. Инфракрасный теплый пол – все что следует знать
• Потребляемая мощность, выраженная в Вт/м², составляет величины: 150, 220 или 400. Зависит она от типа инфракрасной пленки.
• Нормируемая температура плавления равняется 250°С.
• Диапазон длины волны колеблется в пределах 7-20 мкм.
• Максимальный нагрев поверхности пленки регламентируется величинами 50-55°С.
• Реализуется пленка шириной 50-100 см, длиной 0,25–50 м, толщиной 0,35–0,1 мм.

После включения максимальная температура нагрева инфракрасного пола достигается через 2–3 минуты.

Принцип работы, преимущества

Обогрев осуществляется посредством инфракрасного излучения, позволяющего получить легкое, полезное для человека тепло, не высушивающее окружающий воздух.

Среди преимуществ также отмечаются следующие факторы:

Устройство инфракрасного теплого пола

• невысокое энергопотребление;
• безопасность;
• возможность монтировать инфракрасную пленку на сложных по конфигурации плоскостях; Установка инфракрасного пола
• эксплуатационная надежность, обусловленная параллельным соединением элементов. Благодаря такой конструкции функционирование пола не прекращается при повреждении одного из его участков;
• быстрый демонтаж своими руками с возможностью повторного использования;
• достаточно длительный эксплуатационный период.

Инфракрасная пленка становится незаменимой, если возникает потребность оборудовать теплый пол на отдельном участке помещения, например, выделить игровой уголок или диванную зону отдыха.  Часто такой обогрев используется в прихожей, что позволяет сушить обувь. Благодаря устойчивости к низким температурам, инфракрасный пол удобен в дачных условиях, где не предусмотрено постоянное проживание.

[ads-mob-1][ads-pc-1]

Расчет

Для того, чтобы укладка инфракрасного теплого пола была выполнена грамотно, потребуется произвести предварительные расчеты. Средний показатель тепловой мощности, необходимый для проведения нормального отопления составляет 100 Вт/м². Чтобы компенсировать возможные теплопотери, рекомендуется подбирать теплый пол с мощностью в 220 Вт/м².

Основные составляющие инфракрасного теплого пола

Укладывается инфракрасный пол на участках пола, свободных от громоздкой мебели. Составляется схема в точном масштабе, на которой планируется рациональная раскладка лент.

Учитывается, что от стен и границы расположения мебели расстояние до инфракрасной пленки составляет примерно 10 см, от отопительных радиаторов – 100 см.

Меньше этого значения его делать нельзя. Шаг между полосами варьируется от 0,5 до 2 см, не допуская наложения их друг на друга.

Выполненная монтажная схема значительно облегчает подсчет необходимых размеров инфракрасной пленки (особенную актуальность эта методика имеет при подборе ширины лент) и дальнейший ее монтаж своими руками.

Подготовка к укладке

Эффективность и долговечность инфракрасного пола зависит от грамотного проведения подготовительного этапа.

Схема правильного расположения теплого пола

Прежде чем укладывать пленку своими руками, следует подготовить основание, которое освобождается от загрязнений и при необходимости выравнивается. Все дефекты устраняются при помощи шпаклевки, если они незначительные, или заливки цементно-песчаным составом (при обнаружении достаточно больших перепадов высот).

После этого можно на просохшее основание стелить гидроизоляцию, которая особенно необходима в помещениях, располагающихся на первом этаже, а также в частных домах.

Потребление электроэнергии инфракрасного теплого пола

Следующим слоем располагается теплоизоляция. Толщина ее рекомендуется под финишное покрытие из линолеума или ковролина в пределах 3–5 мм. Образовавшиеся стыки заклеиваются скотчем. Для керамической плитки подойдет двухмиллиметровая техническая пробка. Намечается место на стене (на высоте примерно 15 см) для расположения терморегулятора, установка которого нужна для функционирования теплого пола в нужном режиме без риска его перегревания.

Самостоятельный монтаж

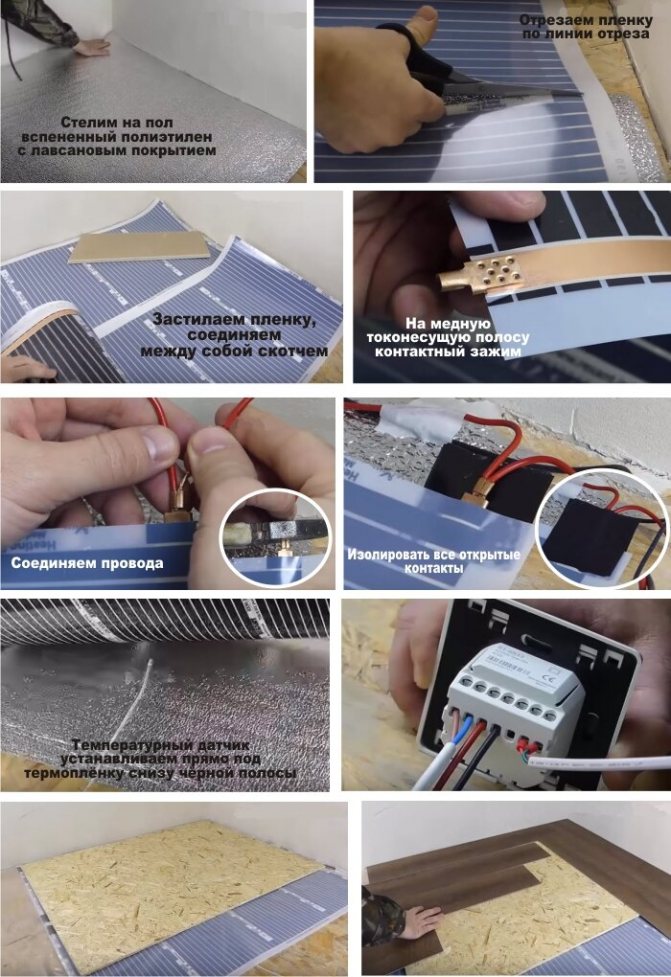

Дальнейшая установка инфракрасного пола своими руками ведется в следующей последовательности:

Конструкция инфракрасного пола

• Пленка разрезается по обозначенным производителем линиям, в соответствии с разработанной ранее схемой, на отрезки. При проведении этой операции важно избежать повреждений, которые в последующем могут привести к снижению эффективности обогрева.
• Раскладываются полосы пленки, направляя медные контакты вниз. Подготовленное основание пола должно быть абсолютно сухим.
• Устанавливаются контактные зажимы, к которым подключаются провода с последующей изоляцией всех мест соединения. Также своими руками битумной изоляцией с изнанки покрываются те участки пленки, где производились разрезы.
• Для заземления по периметру каждого отрезка фиксируется фольгированный скотч, конец которого зажимом подсоединяется к проводу заземления. Устройство пирога с инфракрасным теплым полом
• К нижней стороне инфракрасной пленки подключается термодатчик с обязательной последующей изоляцией.
• Устанавливается терморегулятор. Для проводов, идущих от зажимов, в термоизоляции вырезаются канавки и готовятся отверстия под плинтусом. Также выводится и присоединяется провод от термодатчика. Сам терморегулятор подключается к автомату. Для обеспечения полной безопасности устанавливается устройство защитного отключения (УЗО).
• Производится пробное включение в электросеть. Проверяется отсутствие искрения и излишнего нагревания мест соединения. Тепло на плоскости пленки должно быть равномерным.

После успешного прохождения тестирования пол отключается. Теперь уже можно приступать к укладке своими руками финишного покрытия. Под плитку, на уложенную предварительно армирующую сетку, наносится клеевой состав. Если планируется настелить паркет или ламинат, то под них вначале оборудуется специальная подложка. При выборе в качестве чистового покрытия линолеума или ковролина нужно предварительно пленку накрыть листами ДВП.

Схема подключения инфракрасного пола

При внимательном подходе к монтажу инфракрасного пола и предварительном изучении технической документации с подробной инструкцией, предлагаемой производителем конкретного вида устройства, можно полностью уложить его самостоятельно в течение двух-трех часов.
[ads-pc-2][ads-mob-2]

Видео: Монтаж инфракрасного стержневого теплого пола Unimat своими руками

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Инфракрасный пленочный теплый пол: виды, достоинства, сфера использования. Монтаж инфракрасного теплого пола своими руками. Устройство инфракрасного пленочного пола

Май 25 • Ремонтные и строительные работы • Просмотров 770 • Комментариев к записи Инфракрасный пленочный теплый пол: виды, достоинства, сфера использования. Монтаж инфракрасного теплого пола своими руками нет

Учитывая все преимущества использования теплых полов, многие владельцы домов и квартир отдают свое предпочтение именно данным системам обогрева. С ростом популярности этих напольных покрытий производители стараются каждый год изобретать все новые и новые виды теплых полов. Одними из самых новых в этой сфере являются пленочные инфракрасные полы. Подробнее о характеристиках данных систем обогрева, а также о методике их установки – расскажем далее в статье.

Содержание

• Виды и принцип работы инфракрасного пола
• Преимущества и недостатки пленочного инфракрасного пола
• Установка инфракрасного пола своими руками
• Подключение инфракрасного теплого пола к сети
• Установка инфракрасного теплого пола: видео

Виды и принцип работы инфракрасного пола

Имеются следующие виды инфракрасного теплого пола:

• Карбоновый. Основной нагревательный элемент в данной системе представлен графитово-серебряными стержнями из серебра.
• Стержневой. В такой системе нагревательными элементами являются гибкие стержни, соединенные между собой кабелями.
• Пленочный. Довольно тонкая пленка инфракрасного пола имеет очень сложную структуру. Базовым в данной системе является нагревательный элемент, представленный гексагональной нанорешеткой, работающей на основе углерода. Нагревательный элемент отдает тепло в виде инфракрасного излучения. С двух сторон он закрывается полимерным покрытием, опыленным слоем серебра. Ширина защитных пластов достигает 14-16 см. Защитные пласты защищают нагревательный элемент от проникновения влаги в систему, механических повреждений, деформаций. Дополнительную защиту и прочность обеспечивает слой опыления из серебра.

Средние параметры пленочного теплого пола:

• Ширина – до 100 см.
• Длина – 50 м.
• Толщина – до 0,5 мм.
• Мощность – 30-80 Вт/ч.
• Температура нагревательной нанорешетки – до 45-50 градусов.

Одними из лучших производителей системы пленочного теплого пола считаются следующие компании:

• HeatPlus (Корея) – «бюджетный» вариант покрытия. Такие пленки можно устанавливать не только в комнатах, но и на балконах.
• Caleo Gold (Корея) – эти изделия имеют довольно высокую стоимость и хорошее качество. Гарантийный срок службы на такое покрытие может достигать 15 лет.
• RexVa (Корея). В таких покрытиях присутствует дополнительный слой противоискровой сетки, что повышает безопасность использования изделий.
• Okondol (Корея).
• PowerFilm.
• SkySun.

Преимущества и недостатки пленочного инфракрасного пола

Мнения об использовании покрытий данного типа разделились. К преимуществам теплого пола инфракрасного типа можно отнести следующее:

• Легкость монтажа. Так как для обустройства такого типа пола не требуется возведение бетонной стяжки, его установка выполняется за короткое время и не требует много сил.
• Такой вид теплого пола можно монтировать под большое количество напольных покрытий, например, он отлично подойдет под керамическую плитку, ковролин, ламинат и др.
• Пленочный пол можно монтировать в помещениях с небольшим потолком. Так, пленка имеет небольшую толщину, благодаря чему при монтаже такого пола не изменяются габариты комнаты.
• Сфера использования инфракрасного пола довольно обширна, его можно устанавливать в квартирах, частных загородных коттеджах, в офисах и в других помещениях.
• Нагревательный элемент нагревается очень быстро, благодаря чему за очень короткое время в доме создается уютный микроклимат.
• Благодаря наличию защитного слоя, обработанного опылением из серебра, такое покрытие можно устанавливать в помещениях с большой проходимостью, например, в спортивных комплексах или других общественных зданиях.
• Помещение, в котором установлен теплый пол, прогревается равномерно по всей площади.
• Цена установки такого покрытия относительно невысокая.

• Установка инфракрасного пола в частном доме позволяет сократить затраты электроэнергии, вследствие чего можно сэкономить на оплате коммунальных услуг.
• Пленочный теплый пол с легкость можно подключить к системе «умный дом» и получить централизованный доступ к управлению температурой покрытия.
• Инфракрасный теплый пол не наносит вреда здоровью жильцов, проживающих в помещении.
• Благодаря универсальной подаче воздуха, из комнаты своевременно удаляется любой неприятный запах.
• В помещении присутствует воздух с оптимальным уровнем влажности, не «пересушенный», как это бывает в тех домах, где установлены обогреватели.
• Пленку можно укладывать не только на пол, но и на стены, а также на потолок.

Недостатки пленочного пола:

• При монтаже данного напольного покрытия важно строго придерживаться установленной технологии. Следует правильно подключить все имеющиеся контакты, иначе система будет работать со сбоями.
• В ходе установки важно крепко обработать все зажимы, так как из-за слабого соединения придется со временем менять имеющиеся контакты.
• Так как толщина такого напольного покрытия очень маленькая (от 0,2 мм до 0,5 мм) , его следует укладывать на идеально ровную поверхность, иначе будут видны все перепады.
• Помимо приобретения системы теплого пола, следует купить еще укладочный «пирог» (прослойку из мягкого материала), а это дополнительные затраты.
• Пленочный теплый пол не сможет обогреть большое помещение в регионах с холодным типом климата. Здесь такое напольное покрытие может выступать только лишь как дополнительный источник обогрева.

Установка инфракрасного пола своими руками

В отличие от других систем отопления, особенно тех, которые в качестве теплоносителя используют жидкости, монтаж инфракрасного пола — занятие не слишком сложное и при необходимых навыках и знаниях вполне выполнимо собственными силами.

Устройство инфракрасного пленочного пола довольно простое. Он состоит из:

• Нагревательных матов.
• Терморегуляторов.
• Датчиков температуры.

Порядок монтажных работ:

• Одним из самых главных шагов в процессе монтажа инфракрасного пола является подготовка основания. Использование тонкой пленки в качестве нагревательного элемента требует его идеального состояния. В противном случае, жизненный цикл инфракрасного пола будет недолгим. Основание пола должно быть прочным, ровным и чистым. На нем не должно быть выбоин, трещин, цементной пыли.
• При необходимости лучше залить новую стяжку, а также полимерное покрытие, чтобы исключить распад верхнего слоя стяжки. Такой пол будет служить довольно долго. Для выравнивания полов можно использовать фанеру или OSB плиты. Однако в таком случае следует решить вопрос с надежной гидроизоляцией, так как от влаги они быстро разрушаются.

• Гидроизоляционный слой является обязательным, если система инфракрасного подогрева устанавливается в частном доме или на первом этаже. Покрытие под инфракрасным полом не должно иметь жирных пятен и частиц пыли. Пятна необходимо убрать при помощи растворителя, а пыль – удалить пылесосом.
• После подготовки поверхности необходимо произвести монтаж терморегулятора. Этот прибор призван поддерживать температуру в помещении не максимально комфортном уровне, включая или выключая нагревательные элементы. Отсутствие терморегулятора приведет к их постоянному перегреву и выходу из строя. Монтаж терморегулятора производится в строгом соответствии с требованиями завода-изготовителя.
• Далее производится монтаж теплоизоляционного слоя. Он необходим для того, чтобы тепло от нагревательных элементов уходило вверх, а не грело пространство под полом. Выбор материала для теплоизоляции зависит от того, каким будет финишное покрытие. Так, под ламинат или линолеум наиболее оптимальным решением будет настил изолона или пенотерма. Для керамической плитки – техническая пробка.

• Толщина теплоизоляционного слоя зависит от величины теплового сопротивления материала. У подложки оно должно быть гораздо выше, чем у верхнего покрытия. В противном случае, все тепло будет уходить вниз. При монтаже утеплителя все стыки закрываются клейкой лентой. Под утеплитель можно положить слой фольги, сделав тем самым инфракрасный экран.
• Следующим шагом проводят монтаж инфракрасной пленки. Ее монтируют таким образом, чтобы медные нагревательные элементы были с изнаночной стороны (снизу). Режется пленка по специальным полосам, в которых нет нагревательных элементов. Не допускается укладка пленки внахлест. Между ее кусками должно быть выдержано расстояние не менее 1 см. Зазор больше 2 см также делать не стоит, так как это может привести к появлению мостиков холода.
• Инфракрасные полы очень редко укладывают под плитку, но, если такое решение было принято, то их необходимо защитить от клеевого раствора. А при монтаже под ламинат укладывается подложка.

Подключение инфракрасного теплого пола к сети

Подключение тепловых элементов в единую систему – наиболее ответственный момент, так как в это время совершается наиболее большое количество ошибок, влияющих на работу всего инфракрасного пола. Схема монтажа инфракрасного пола для каждого покрытия одинаковая, а вот подключение датчиков может отличаться в зависимости от изготовителя.

Порядок подключения:

1. После укладки отрезков пленки на полу необходимо заизолировать те клеммы, к которым не будет производиться подключение. Делается это при помощи битумной изоляции, которая просто на них наклеивается. Она должна идти в комплекте с пленкой.
2. С той стороны, где пленка будет подключаться к терморегулятору, устанавливаются специальные зажимы. При проведении работ важно не повредить пленку. В противном случае она очень быстро выйдет из строя. Зажим крепится к медной шине и зажимается при помощи плоскогубцев. Так как их количество в комплекте ограничено, важно поставить его с первого раза, второй возможности после этого уже не будет, ведь он одноразовый.
3. В отверстие зажима вводится конец зачищенного провода, после чего он поджимается. Провода соединяются параллельно и по стыкам между отрезками пленки прокладываются к терморегулятору. Чтобы они не порвались в процессе эксплуатации, их фиксируют при помощи скотча.
4. Далее проводят подключение датчиков температуры. Как правило, для такой системы их устанавливают 2. Один на втором мате, для чего в полу вырезается соответствующая канавка. Второй – на расстоянии 150 мм от пола.
5. Подключение датчиков, контура нагревательных элементов и проводов питания проводят строго в соответствии со схемой, которая прилагается к инструкции к нему. Только так можно гарантировать его долгую работоспособность.

Установка инфракрасного теплого пола: видео

Похожие Записи

« Как выбрать отопительный котел для частного дома. Инструкция по установке котельного оборудования своими руками Как отрегулировать прижимные усилия створок своими руками. Правила по регулировке цапф »

Установка балки пола | | DIY RADIANT HEAVING

Установка балок напольных классов

Содержание

• Установка балок напольных классов
• Пропустив несколько петлей труб в зоне
• Прописать трубки через балки
• Метод пропуска балки для установки труб. Три основных типа заголовков
  • Параллельный заголовок
  • Противоположный заголовок
  • Случайный заголовок
• Алюминиевые теплорассеивающие пластины
• Установка теплоизоляционного барьера
•  При удвоении нормального количества труб имеет смысл
• Установка радиационных труб в несущих фермах широко открытая, более гибкая среда установки плиты на уровне. Тем не менее, при соблюдении нескольких рекомендаций эти трудности можно легко преодолеть. Посмотрите наше видео «Установка тепловых трубок для лучистого пола в балки перекрытия» и прочтите полное описание на этой странице.

  Типичная установка балки пола с использованием труб PEX 7/8 дюйма, 16 дюймов в центре

  Во-первых, важно помнить, что, как правило, компания Radiant Floor предполагает, что все трубы теплообменника, будь то 1/2″ PEX или 7/8 ″ PEX, питается медными линиями подачи и возврата 3/4″. Поскольку мы никогда не знаем, как далеко находится источник тепла от данной зоны, мы указываем необходимое количество трубок только для заполнения зоны. Другими словами, пластиковая трубка находится в теплом полу и не обязательно идет туда-сюда к водонагревателю или бойлеру.

  При этом имейте в виду, что пластиковые трубы PEX можно использовать для ваших линий подачи и возврата, если: 1) вы заказываете дополнительные трубы и 2) в вашей ситуации имеет смысл воспользоваться преимуществами гибкости PEX. .

  Тем не менее, мы рекомендуем использовать медные трубки диаметром не менее 3/4″ для линий подачи и возврата при подаче воды в зону с несколькими контурами PEX к зональному коллектору и от него. Причиной этого является объем и (потенциальное) напорное давление, которое создается, когда эти линии подачи и возврата блокируются. Например, 3/4″ PEX (сам по себе) (по большей части) подходит (в зависимости от объема зоны), НО внутренний размер адаптера 3/4″ PEX составляет почти 5/8″ (намного меньше) и поэтому создает сопротивление/давление напора. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого уменьшенным объемным выходом адаптера. (Тогда) может возникнуть необходимость увеличить размер насоса зоны, ИЛИ размер подающей и обратной линий должен быть увеличен до 3/4″ меди, поскольку это уменьшит эту (потенциальную) проблему. Не стесняйтесь обращаться к техническому специалисту с любыми вопросами.




  В некоторых случаях имеет смысл использовать трубы PEX для подачи и возврата. Фитинг, показанный выше (слева), позволяет установщику запускать несколько излучающих контуров без использования жесткого медного коллектора питания. На фото справа показано сверло с «самоподачей», рекомендованное для сверления отверстия диаметром 1 1/2″ в балках.

  Примером этого может быть установка в геодезическом куполе или другой конструкции нетрадиционной формы. Пластиковая трубка легко соответствовала бы радиусу конструкции, как бы повторяла кривую и могла бы значительно упростить прокладку линий подачи и возврата из точки А в точку Б. Другими примерами могут быть узкие, труднодоступные места для обхода, загроможденные. , тесные полости балок или любые другие места, где прокладка жестких медных труб будет очень затруднена. Многие люди используют «гибридный» метод. Это комбинация медных и пластиковых подающих и обратных линий. Наши латунные переходники позволяют переходить с меди на пластик и обратно так часто, как это необходимо.

  Например, вы можете начать линию подачи от циркуляционного насоса медью 3/4″, довольно легко пробежать двадцать футов, а затем столкнуться с препятствием, которое вы предпочли бы обойти. Используя латунный адаптер, вы превращаетесь в пластик, прокладываете себе путь вверх, вниз, вокруг и сквозь… достигаете зоны, а затем снова превращаетесь в медь. Поскольку латунные переходники предназначены для пайки в любой медный фитинг 3/4″, всегда проще работать в медном режиме, когда вы действительно находитесь в зоне. Это связано с тем, что для большинства зон требуется несколько ровных петель трубок.

  Прокладка нескольких петель трубопровода в пределах зоны

  Если для зоны не требуется 400 футов или меньше труб (300 футов для 1/2″ PEX), зона должна быть разбита на несколько четных петель. Под четными мы подразумеваем петли, которые находятся в пределах примерно 10% друг от друга по длине. Сохраняя петли примерно одинаковыми, вы не даете воде более короткий «путь наименьшего сопротивления», и тепло во всей вашей зоне будет сбалансированным.

  Для большинства установок требуется несколько контуров трубок в пределах одной зоны. Если зона очень большая и требуется, скажем, 1600 футов труб, чтобы адекватно покрыть весь пол, то этот пол будет разбит на (8) примерно 200-футовых петель, питаемых от общей медной линии подачи 3/4″. Медная линия действует как коллектор, сначала заполняя водой, а затем одновременно питая все петли. Затем вода проходит всего 200 футов, прежде чем попасть в аналогичный 3/4-дюймовый медный «возвратный» коллектор и вернуться к источнику тепла. Вот почему проще всего использовать медь для подающих и обратных линий.

  Примечание: Как упоминалось выше, PEX также может использоваться для заголовков. Но ожидайте, что вы заплатите намного больше за фитинги (тройники PEX дороги), и само собой разумеется, что паяные соединения предпочтительнее, когда это возможно.

  Латунные переходники впаиваются в медный тройник 3/4″ в начале каждой петли PEX. По сути, вы строите коллектор по ходу дела. Ваш медный коллектор прибывает в зону, адаптируется к PEX в начале первого цикла, змеится вверх и вниз на «X» пролетов балок, а затем подключается с помощью другого адаптера к медному обратному коллектору. Затем подающий коллектор переносится от первого медного тройника к началу второго контура, устанавливается другой тройник, используется другой переходник, и процесс повторяется. На последней петле 3/4″ 9Вместо тройника используется отвод 0 градусов.

  И, чтобы развить вышеприведенный пример еще на один шаг, имейте в виду, что было бы приемлемо установить те же самые 1600-футовые трубы, что и (4) 400-футовые петли. Это потому, что с трубкой 7/8″ горячая вода может пройти 400 футов, прежде чем она станет слишком холодной, чтобы принести вам какую-либо пользу. Однако обычно предпочтительнее запускать несколько более коротких циклов, чем меньше длинных.

  Если для вашей установки требуется несколько контуров трубопроводов в пределах одной зоны, шаровой кран должен быть установлен на стороне подачи каждого контура. Эти клапаны пригодятся, когда вы заполните систему и выпустите воздух из только что установленной трубки. Особенно в большой зоне воздух в трубке может оказывать значительное сопротивление, и легче продувать зону по одному контуру за раз. Кроме того, если логистика вашей ситуации требует, чтобы ваши множественные контуры были неравномерной длины, то есть не отличались друг от друга по длине на 10%, то можно использовать шаровые краны для «уравновешивания» потока между контурами. Это не лучший способ сбалансировать зону, но иногда он необходим.


  Точная длина петель в соответствии с приведенными выше рекомендациями определяется по ситуации. Компания Radiant Floor обычно поставляет 200-футовые рулоны труб для напольных балок. Это связано с тем, что ручное обращение с рулоном размером более 200 футов может стать проблемой. Но, измерив длину ваших конкретных отсеков балок, вы можете определить, что идеальной длиной петли для вашей установки будет, скажем, 270 футов. Если это так, вполне допустимо добавлять 70 футов к каждому 200-футовому броску. При работе с балками перекрытий используйте столько соединений, сколько вам нужно… не только для увеличения рулона, но и для облегчения работы по прокладке труб.

  Продевание трубы через балки

  Первое, что нужно знать об этом этапе установки, это то, что это не работа одного человека. Многие люди звонили нам, утверждая, что установили трубку самостоятельно, и мы никогда не сомневались в их честности… только в их здравом уме. Спуск нескольких 200-футовых петель из 7/8-дюймовых труб не должен быть кошмаром, так зачем делать это одной? Как и на большинстве этапов строительства, этот проект должен выполняться двумя людьми.

  «Королева балок»

  Что ж, как бы в доказательство исключения из всех правил, Шарлин Вуд, 67 лет, из Ньюпорта, штат Вермонт, самостоятельно установила 7/8″ Pex в эти балки перекрытия, а затем приступила к установить теплорассеивающие пластины. Конечно, мы по-прежнему рекомендуем, чтобы любую установку Pex выполняли два человека, но Шарлин олицетворяет исключительный талант и целеустремленность наших многочисленных клиентов-самоучек.

  Начните с самого простого сверления балок. Лучше всего подойдет сверло под прямым углом на 1/2 дюйма, а также сверло с самоподачей. Милуоки делает отличный. Используйте их размер 1 1/2″.

  Просверлите отверстие на дюйм или два ниже основания чернового пола…..чтобы вам было удобно сверлить отверстия. Помните, что вы, вероятно, будете сверлить их много. Теперь определите, какой «шаблон» трубопровода вы хотите использовать. Движение вверх и вниз по каждому отсеку балки отлично работает с 16-дюймовыми центральными балками. Но если ваши балки имеют 12 дюймов по центру, вы можете попробовать метод «пропустить балку», показанный ниже и в нашем руководстве по установке. Этот метод дает трубе максимально широкий изгиб и, в качестве дополнительного бонуса, и подающая, и обратная линии окажутся на одной стороне комнаты.

  Метод с пропуском балки для установки труб

  Схема метода с пропуском балки

  Этот метод позволяет выполнять плавные, широкие повороты, пропуская каждую вторую балку, а затем возвращаясь через пропущенные участки в один непрерывный цикл, что устраняет необходимость в отдельном бегать.

  Если у ваших балок 24″ по центру, проложите один отрезок трубы на каждый отсек балки, затем сверните вдвое и повторите процесс. В конечном итоге вы установите пол с очень высокими эксплуатационными характеристиками, с двумя трубами на отсек, примерно 12 дюймов в центре.

  Какой бы метод ни был выбран, наилучшие результаты будут получены, если трубка используется при комнатной температуре или выше. Как и со всеми пластиками, чем холоднее трубка, тем менее гибкой она будет. Тем не менее, когда два человека работают примерно в противоположных концах комнаты, трубка достаточно гибкая, чтобы медленно протягиваться через балки на несколько футов за раз, один рабочий кормит, а другой набирает провисание.

  Трубка может ровно лежать на полу между двумя установщиками. Это помогает вращать рулон в противоположном направлении, чтобы ослабить его и помочь трубке легко развернуться. Всегда берите трубку из снаружи рулона, никогда внутри.

  Затем, медленно пропуская трубку через балки, дайте ей «собраться» под отсеком балки впереди вас. 15 или 20 футов трубки могут начать скручиваться к полу, когда вы толкаете ее вперед. Но не «собирайте» слишком много. Дайте себе ровно столько, чтобы пройти через отверстие в следующей балке, затем накормите еще немного, соберите еще и постепенно пробирайтесь через отсеки. Кормить, подбирать слабину, кормить, подбирать слабину… медленно и неуклонно. Таким образом, два или три человека могут проложить сотни футов трубы за день.

  Помните, что трубка маркируется через каждые пять футов, и рулон длиной 200 футов можно разрезать на две части по 100 футов. Итак, выясните, сколько отсеков покроет 100 футов, затем начните с центра и проденьте трубку на 50 футов в каждом направлении.

  Другой метод заключается в измерении длины пролетов ваших балок и подсчете того, сколько пролетов потребуется, чтобы израсходовать 200 футов. рулон. Например, если число равно шести, начните с отсека номер три и подайте НКТ на 100 футов в одном направлении и на 100 футов в противоположном направлении.

  Наши латунные адаптеры также могут быть очень удобными. Если вам нужно сделать очень крутой изгиб, пройти вверх, над или под каким-либо препятствием… или просто нужно пройти через двойные балки или толстые балки… тогда используйте переходник, чтобы на короткое время преобразовать трубу в медную. Находясь в медном режиме, вы можете воспользоваться преимуществами 90 или 45, чтобы легко обойти проблемные зоны. Другой адаптер превратит вас обратно в трубку PEX, и вы пойдете. В любом случае, если вы окажетесь в ситуации, когда трубка перекручивается, многократно перегибается или просто не будет дальше подавать….. разрежьте и соедините позже.

  Переходник PEX на медь для радикальных изгибов

  Радикальные изгибы можно сделать с помощью адаптера PEX для временного перехода на медь

  Между прочим, перегибы можно исправить с помощью теплового пистолета, чтобы вернуть трубку почти волшебным образом в свой первоначальный вид. Процесс сшивки дает трубке своего рода молекулярную память. Как только к поврежденной трубке будет применено тепло, перегиб постепенно исчезнет.

  Если у вас нет фена, трубку часто можно отремонтировать, используя тряпку и пару замков канала, чтобы закруглить изгиб, а затем установить пару алюминиевых теплорассеивающих пластин по обе стороны от нее. Это закрепит трубку вокруг места перегиба и предотвратит ее изгиб. Сильно перегнутые трубы, потерявшие структурную целостность, следует разрезать и отремонтировать с помощью муфты.

  Когда все трубы PEX протянуты через балки, протяните медную линию подачи к началу каждой петли и соедините с помощью адаптеров, как описано ранее. То же самое проделайте с обраткой. Вы обнаружите, что после установки труб PEX становится совершенно очевидным, как лучше всего проложить линии подачи и возврата. Кроме того, никогда не помешает пометить входной и обратный концы шланга кусочком малярной ленты.

  Итак, если все подающие концы ваших контуров начинаются с одной стороны комнаты, просто протяните медь туда и соедините… то же самое с обраткой. Если некоторые начала петли находятся на одном конце комнаты, а некоторые — на противоположном, то проложите основной магистраль из меди диаметром 3/4″ где-то ближе к середине и оттуда ответвляйтесь к трубке PEX.

  Очевидно, что самый простой способ провести медные линии подачи и возврата — вдоль нижней части балок пола, если они должны проходить перпендикулярно пролетам балок. Если они движутся параллельно балкам, вы можете проложить их довольно близко к черновому полу, неизолированному, и использовать больше тепла пола.

  Говоря об изоляции, если у вас нет причин отапливать помещение по дороге в зону, все подающие и обратные линии должны быть изолированы пенопластовой изоляцией. Если они проходят через неизолированное подполье или где-либо, где может быть очень холодно, они также должны иметь дополнительную обертку из стекловолокна.

  Перегородки

  Давайте начнем с ответа на самый простой вопрос. Что такое заголовок?

  Коллектор — это просто тип коллектора. Если хотите, вы можете назвать это расширенным, удлиненным коллектором, но важно различать стандартный коллектор и коллектор для применения в лучистых полах, потому что они используются совершенно по-разному.

  Стандартный коллектор (также известный как плиточный коллектор) представляет собой плотную конфигурацию соединений подачи и возврата. Если у вас есть «3-контурный» коллектор, у вас будет коллектор с (6) общими соединениями, (3) подачей и (3) возвратом, все они расположены в тесном маленьком корпусе, который может быть около 18 дюймов в ширину.

  На практике одна линия подачи входит в стандартный коллектор и разделяется на три ответвления. Затем жидкость проходит через (3) контура в полу и снова возвращается в коллектор, где она снова сливается в одну возвратную линию и течет обратно к источнику тепла.

  Этот тип коллектора хорошо подходит для перекрытий, поскольку установщик работает в открытой среде. Коллектор может располагаться в одном углу плиты, и все соединения могут начинаться и заканчиваться в этом месте, потому что, когда вы заканчиваете рулон, вы можете просто вернуться к коллектору и выполнить соединение.

  Это не так просто с применением балки пола. Если вы смонтируете стандартный коллектор в одном углу комнаты, и все соединения ваших многочисленных цепей должны начинаться и заканчиваться в этом углу, вы вскоре обнаружите громоздкую группу подающих и обратных линий, идущих туда и обратно. многообразие. Это потому, что балки пола постоянно уводят вас все дальше и дальше от этого угла. В отличие от установки на плиту, вы не можете просто пройтись по полу с последними тридцатью футами труб и подключить их.0005

  Поэтому лучше всего использовать удлиненный коллектор или коллектор. Проще и чище подвести подающие и обратные линии к трубам…. вместо того, чтобы прокладывать трубы от отсеков балок туда и обратно в одно место в комнате.

  Пример двухконтурного коллектора

  На фотографии (слева) показаны два очень простых, двухконтурных, сборных коллектора — сторона подачи и сторона возврата. В этом примере у установщика было достаточно места на стене подсобного помещения, поэтому он смонтировал там подающий и обратный коллекторы. Он мог установить их вдоль нижней части балок или даже внутри самой полости балки. Все зависит от ситуации. Помните также, что кусок медной трубы диаметром 3/4″, использованный для создания коллектора, мог быть намного длиннее и снабжать гораздо большим количеством цепей.

  Короче говоря, коллекторы обеспечивают высокий уровень гибкости при установке любой балки перекрытия.

  Например, предположим, что весь ваш первый этаж представляет собой единую зону, и этой зоне требуется 1200 футов труб, чтобы покрыть всю площадь. Ну, вы не можете пропустить воду через один кусок трубы длиной 1200 футов… если, конечно, вы не хотите, чтобы ледяная вода вытекала на другом конце. Таким образом, эти 1200 футов труб должны быть разбиты на более мелкие равные цепи. Ради этого примера предположим, что вы разделили зону на (3) контура по 400 футов (или, если на то пошло, (6) контуров по 200 футов). Если вы представляете медную трубу диаметром 3/4″, идущую к вашей зоне, и далее вы представляете, что эта же труба (6) раз отводится для питания каждой из (6) цепей, то вы только что визуализировали увеличенную версию заголовок, показанный выше. Обратная сторона устроена так же. Все концы ваших (6) цепей заканчиваются общим заголовком возврата. В большинстве случаев эти коллекторы монтируются перпендикулярно лагам пола, и вы отбиваете их там, где это необходимо.

  Три основных типа заголовков
  Параллельный заголовок

  Тип один мы назовем «Параллельный заголовок» . Если по какой-либо причине вы решите, что в вашей ситуации лучше всего работать с заголовками «подача» и «возврат» на одной стороне комнаты, то параллельный заголовок для вас. Обе медные трубы идут рядом, и вы соединяете с с подающим коллектором в начале каждого контура, а с тройником с с обратным коллектором в конце каждого контура. (см. рисунок ниже)

  Схема параллельного заголовка

  Противоположный заголовок

  Второй тип заголовка называется «Противоположный заголовок» . С помощью этого метода установщик монтирует подающий коллектор с одной стороны помещения, а обратный коллектор — с другой. Этот метод не лучше и не хуже, чем Parallel Header. Какой метод используется, строго зависит от длины цепи, необходимой для вашей конкретной установки. Если длина ваших отсеков для балок такова, что ваши цепи естественным образом заканчиваются на стороне комнаты, противоположной тому, где начинаются ваши источники питания, используйте этот тип заголовка.

  Схема противоположного заголовка

  Случайный заголовок

  Последний метод называется «Случайный заголовок» . Он часто используется в ситуациях, когда распространены неровные пролеты балок. На ум приходит геодезический купол или, возможно, дом с множеством зазубрин и зазубрин на плане этажа. В подобных случаях вы просто решаете, какой длины должны быть ваши цепи… и позволяете концам подачи и возврата располагаться где угодно.

  Схема случайного заголовка

  Я приведу вам реальный пример этого метода.

  У вас есть первый этаж общей площадью 725 кв. футов. Для прокладки трубы PEX диаметром 7/8″ через центры 16″ потребуется приблизительно 543 фута трубы. Это даст вам (2) круга по 271 фут каждый. Вы можете взять 300-футовый рулон трубки и продеть его через балки, пока не достигнете отметки 271 фут на трубке (через каждые пять футов выбиты индикаторы длины, показывающие, сколько трубок было использовано). Закончите круг в этой точке и начните следующий бросок в этом же месте. К тому времени, когда вы достигнете отметки 271 фут во втором броске, вы покроете всю зону.

  Конечно, альтернативным методом может быть использование 200-футового ролика и муфты. Установите весь рулон, затем добавьте 71 фут из другого рулона. Преимущество будет заключаться в том, что более короткий рулон будет легче. Если вы устанавливаете трубы осенью или зимой, и на вашем рабочем месте холодно, 200-футовый рулон будет легче продеть через балки, чем 300-футовый рулон, из-за меньшей гибкости трубки при более низких температурах.

  Естественно, этот метод может быть применен к любому количеству цепей и цепям любой длины (при условии, что ваши цепи остаются ниже отметки 400 футов).

  Кроме того, «Случайный заголовок» помогает помнить об идее «баланса». Другими словами, поскольку ваши точки подачи и возврата разбросаны по пролетам балок несколько случайным образом, вы захотите вывести основные стволы ваших подающих и обратных коллекторов в зону из некоторого относительно центрального места (см. рисунок). Таким образом, когда вы разветвляетесь, чтобы соединить различные «начала» и «концы» ваших линий подачи и возврата, вы сохраните «ножки» жатки примерно одинаковой длины.

  Алюминиевые теплорассеивающие пластины

  После того, как труба продета через балки пола, алюминиевые теплорассеивающие пластины используются для ее крепления к нижней части чернового пола. Пластины изготовлены из чистого, термообработанного алюминия, что делает их очень ковкими, как листы свинца. Они бесшумны, легко крепятся к основанию пола и не только надежно удерживают трубы, но также отводят тепло и равномерно распределяют тепло по основанию. Вот почему очень важен тесный контакт между пластиной и трубкой. Недавние исследования Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc. (ASHREA), проведенные в Канзасском университете, пришли к выводу, что теплорассеивающие пластины увеличивают передачу тепла в занимаемое пространство почти на 175%.

  Покрытие радиуса

  Хотя это и не является строго необходимым для большинства установок, если вы заинтересованы в том, чтобы покрыть каждый дюйм излучающей трубы рассеивающими пластинами, компания Radiant Floor предлагает специальную, легкую пластину из чистого алюминия, вырезанную в виде треугольника. форма. Эти «радиусные» пластины легко нажимаются на трубу, например:

  Радиусные пластины формируются вручную и скрепляются скобами по мере продвижения.

  Используйте пластины для крепления трубы PEX к нижней части чернового пола. Как правило, пластины скрепляются скобами размером ¼ дюйма. Десять или двенадцать скоб на пластину будут работать хорошо. Кроме того, старайтесь держать пластины на расстоянии примерно 4 дюйма от любых адаптеров или муфт. Под ванными комнатами, Pergo и помещениями с ковровым покрытием прокладывайте пластины непрерывно вдоль трубы (конечно, не вокруг изгибов). Под плиткой, шифером и деревом размещайте пластины через каждые 8 ​​дюймов ( для получения более подробной информации об излучаемом тепле с деревянными полами, см. эту ссылку ).

  Имейте в виду, что непрерывная установка пластин под любым полом способствует повышению общей производительности системы. Если вашими целями являются максимальное рассеивание тепла и очень отзывчивый пол, то плит не бывает слишком много.

  Инфракрасная фотография рассеивающей пластины в действии



  Установка барьера излучения

  Во всех случаях использования балок пола требуется отражающий барьер, чтобы направить спектр инфракрасного тепла вверх к излучающему полу. Подойдет обычная алюминиевая фольга, купленная в супермаркете, но ее склонность к разрывам и проколам делает ее непригодной для строительных целей. Для простоты установки мы рекомендуем отражающий барьер из чистого алюминия, изготовленный со встроенными поливолокнами для защиты от разрывов. Фольгированные плиты из стекловолокна или жесткого пенопласта также превосходны, потому что они не только отражают инфракрасное тепло, но также повышают тепловое сопротивление и направляют тепло на пол.  При установке излучающего отражающего барьера всегда оставляйте воздушный зазор не менее 1 дюйма между трубкой и отражающей фольгой.

  При установке излучающего отражающего барьера всегда оставляйте воздушный зазор не менее 1 дюйма между трубкой и отражающей пленкой.

  Если лучистый пол находится над неотапливаемым подвалом или подвальным помещением, требуется изоляция, чтобы изолировать обогреваемый пол от более холодного пространства под ним.

  К сожалению, часто очень трудно найти стекловолокно с фольгированным покрытием, а жесткая изоляция с фольгированным покрытием очень дорогая. В результате большинство людей изолируют ниже излучающей трубы следующим образом.

  Опустите и установите излучающий барьер не менее чем на 1 дюйм ниже трубы, но в идеале не ниже 2 дюймов. Заполните остальную часть отсека балки изоляцией. Лучше всего это сделать следующим образом:

  Поскольку рулоны лучистого барьера имеют ширину 48 дюймов, вы сэкономите много времени, зажав весь рулон в тисках или подвесив его на козлах, отметив 16 дюймов. и разрезание всего рулона с помощью Sawzall или ручной пилы. Сделайте это дважды, и вы получите три предварительно нарезанных секции, каждая шириной 16 дюймов. Затем просто раскатайте отражающий барьер, чтобы он соответствовал длине вашей изоляции из стекловолокна, положите его поверх стекловолокна так, чтобы блестящая поверхность была обращена к излучающей трубе, затем вставьте изоляцию и материал барьера в полость балки. Просто будьте осторожны, чтобы не прижать барьер прямо к трубке. 1-дюймовое воздушное пространство важно.



  При прокладке вдвое большего количества трубок, чем обычно, имеет смысл

  В ситуациях с «удовлетворительной» или «плохой» изоляцией может потребоваться прокладка вдвое большего количества трубок, чем обычно. Другими словами, в случае 7/8″ PEX (обычно 16″ по центру) вместо того, чтобы прокладывать один отрезок трубы на пролет балки, установщик будет прокладывать два. Цель состоит в том, чтобы в конечном итоге установить PEX на 8 дюймов по центру, но без превышения радиуса изгиба трубки.

  Решение простое. Пропустите трубу, как обычно… по одной длине на пролет балки… затем вернитесь к началу и повторите процесс. Очевидно, что вы просверлите второй набор отверстий диаметром 1 1/2 дюйма довольно близко к тем, которые вы уже просверлили (или, возможно, вы будете использовать одно отверстие большего размера), а затем пропустите через него вторую партию труб. Во втором прогоне вы, конечно, захотите имитировать первый прогон как можно точнее с точки зрения длины, потому что, по сути, вы ничего не делаете, кроме добавления дополнительных цепей, и все цепи должны быть примерно одинаковой длины.

  При прокладке второй партии трубок старайтесь, чтобы расстояние между центрами составляло примерно 8 дюймов, но не беспокойтесь, если для этого вам придется пересекать первую партию трубок в некоторых местах. Прикрепите трубку к черновому полу, как обычно, используя алюминиевые теплорассеивающие пластины.

  Само собой разумеется, что улучшение изоляционных свойств конструкции обычно предпочтительнее, чем удвоение труб. Но иногда это просто непрактично в старых зданиях. Кроме того, даже современные конструкции с хорошей изоляцией иногда требуют двойных труб в определенных зонах. Поскольку многие люди пользуются захватывающими видами, проектируя стены с большими окнами и высокие сводчатые потолки, они создают столь же впечатляющие потери тепла в этих областях. Но опять же, никто не предлагает всем нам жить в пещерах с высоким значением R. Просто спроектируйте излучающую систему с учетом теплопотерь здания, и вы сможете наслаждаться всеми преимуществами света, простора и комфорта.

  Двойной прогон 7/8″ PEX в 16″ на центральной балке

  Установка излучающих труб в несущие фермы

  Иногда необходимо или желательно использовать фермы вместо стандартных балок перекрытия. Если эти фермы устанавливаются над существующим потолком, куда доступ снизу невозможен, то трубку можно прикрепить к верхнему краю фермы, как показано на фотографии ниже.

  Фермы настолько открыты, что прокладка 7/8″ PEX через пролеты становится очень простой задачей.

  Алюминиевые теплорассеивающие пластины подвергаются термообработке, что делает их очень ковкими, как листы свинца. Они легко принимают любую форму и, в отличие от алюминиевых накладок, не возвращаются к своей первоначальной форме. Это делает их идеальными для многих нетрадиционных применений излучающих трубок. В этом случае они прикрепляют трубку к верхнему краю фермы, заворачивают под нижнюю кромку, где они надежно закреплены скобами, а затем сгибают верхнюю часть фермы, где они позже вступят в непосредственный контакт с черным полом.

  С помощью инструмента для пластин, предоставленного компанией Radiant Floor Company, формируется теплорассеивающая пластина со смещением канала трубки на три дюйма от края. Это обеспечивает кромку для скрепления скобами вдоль нижнего края фермы, опору для труб, а также позволяет большей части пластины покрывать верхнюю часть фермы и передавать тепло непосредственно на черновой пол.

  Поскольку трубы в этом случае по необходимости устанавливаются перед готовым паркетным полом, очень важно нанести меловые линии на черновой пол , в то время как он устанавливается. Нанесенные мелом линии указывают точный центр фермы, чтобы позже, когда древесина будет прибита гвоздями, все напольные гвозди следовали меловой линии и не касались труб.


  Эти 9-дюймовые фермы изолированы от нижнего этажа 6-дюймовым стекловолокном, покрытым слоем светоотражающего барьера. Это гарантирует, что лучистое тепло будет поступать в недавно реконструированную главную спальню.

  Сколько стоит сауна?

  Типичный диапазон:

  3000 долларов — 6000 долларов

  Данные о затратах основаны на исследованиях HomeAdvisor.

  Обновлено 15 июля 2022 г.

  Автор HomeAdvisor.

  Стоимость домашней сауны

  Установка домашней сауны стоит от 3000 до 6000 долларов , при средней цене 4500 долларов . Эти расходы колеблются в зависимости от размера сауны, материалов, используемых в строительстве, и любых нестандартных элементов, добавленных вашим профессионалом. Трудовые счета от 700 до 3000 долларов окончательный вариант и сборные варианты стоят от 70 до 120 долларов за квадратный фут.

  Посещение сауны дает много преимуществ, в том числе успокаивает мышечные боли, укрепляет иммунную систему и сводит к минимуму стресс.

  2022 Внимание: цены на материалы растут

  За последний год вырос спрос на сайдинг и другие строительные материалы. И как следствие, производители повышают цены на материалы. Цены выросли 5% до 10% в этом году , и во многие части страны доставка занимает много времени. Если вы планируете строительный проект, мы рекомендуем начать сезон как можно раньше, подготовиться к возможным колебаниям цен и выделить дополнительное время для заказа материалов.

  На этой странице:

  1. Стоимость по типу
     1. Дома
     2. Открытый
     3. сборный
     4. Обычай
     5. Сухие и дровяные сауны
  2. Стоимость инфракрасной сауны
     1. Факторы стоимости жилья
     2. Сауна против парилки/душа
        1. Сделай сам против найма профессионала
           1. Часто задаваемые вопросы

           Стоимость строительства сауны по типу

           Общая цена колеблется в зависимости от типа, при этом более крупные и сложные варианты находятся в верхней части диапазона от 3000 до 6000 долларов или превышают его в определенных сценариях. Материалы, уникальные особенности и расположение сауны также играют роль в определении цены.

           Тип сауны	Диапазон цен
           Для дома	3000 – 9000 долларов На улице 903 8927 7	$3,000 – $6,000
           Prefab	$2,500 – $7,000
           Custom	$4,000 – $10,000+
           Wood-Burning	$3,000 – $6,000
           Dry	$2,300 – $10,000+
           Инфракрасная	$1,500 – $6,900

           Домашняя сауна Стоимость

           Домашняя сауна стоит $3,000 до $6,0070 9 единиц, но в среднем 9 единиц по цене от 0,000 до 9,000 долларов

           0066 $9000

           или больше, в зависимости от сложности установки. Внутренние блоки стоят дороже, чем уличные сауны, так как профессионалы должны вентилировать помещение и защищать близлежащие участки от обилия тепла и влаги. Внутренние сауны работают в разных местах по всему дому, включая гардеробные или подвалы.

           Стоимость строительства сауны на открытом воздухе

           Установка сауны на открытом воздухе стоит от 3000 до 6000 долларов , и этот диапазон редко превышается, поскольку наружные блоки не ограничены пространством и другими препятствиями, которые мешают закрытым саунам. Специальные высококачественные породы дерева, такие как кедр и красное дерево, гарантируют, что стоимость падает на самый высокий уровень в этом диапазоне. Наружные сауны построены как отдельно стоящие деревянные блоки, что делает их отличным центральным элементом для вашего отдыха.0453 за пределами жилой зоны , но в процессе установки требуется фундаментная бетонная плита.

           Сборные сауны Цены

           Сборные комплекты стоят 70 и 120 долларов за квадратный фут, , поэтому стандартная сауна размером 8 на 5 футов, вмещающая одновременно четырех человек, стоит около 2800 долларов . Эти сборные комплекты стоят намного меньше, чем нестандартные варианты, поскольку большинство компонентов поставляются предварительно собранными. Однако профессионалы по-прежнему являются лучшим выбором для установки сборной сауны, если у вас нет серьезного опыта работы с водопроводной системой вашего дома.

           Сборные сауны производят многие компании, в том числе Finlandia, Sunlighten и Sunray.

           Стоимость сауны, изготовленной по индивидуальному заказу

           Установка сауны, изготовленной по индивидуальному заказу, стоит в среднем 7 100 долларов США , размер, доступность и производственные материалы влияют на окончательную цену. Сауны на заказ доступны из самых разных пород дерева, включая кедр и красное дерево, а также из стекловолокна и акрила. При строительстве саун на заказ используется много древесины, что значительно влияет на цену.

           Установка дверей или окон также увеличивает окончательную цену. Преимущества индивидуальной сауны значительны, поскольку они позволяют вам добавлять любые функции, которые вам нравятся, и создавать сауну любого размера или формы, которая вам нравится.

           Сухие и дровяные сауны

           Дровяные сауны являются более дешевым вариантом, их стоимость от 3000 до 6000 долларов . Сухие сауны включают электрические, газовые и инфракрасные модели и стоят от 2300 до 20 000 долларов или больше в зависимости от размера и типа.

           Однако дровяные сауны обходятся дороже, чем сухие сауны. Вы будете платить всего от 12 до 50 центов в час , чтобы запустить сухую сауну, а работа дровяной модели стоит в два-три раза больше.

           Проконсультируйтесь со специалистом по стоимости сауны

           Почтовый индекс

           Найдите плюсы

           Стоимость инфракрасной сауны

           Инфракрасная сауна стоит от 1500 до 6900 долларов и редко превышает этот ценовой диапазон, поскольку большинство инфракрасных моделей поставляется в виде сборных комплектов. Инфракрасные варианты не выделяют слишком много влаги во время использования, что позволяет вам выбирать недорогие породы дерева для строительства. Это эффективная технология, поэтому вы увидите небольшую экономию в ежемесячном счете за электроэнергию по сравнению с другими типами.

           Факторы стоимости сауны для жилых помещений

           Помимо строительных материалов и типа сауны, существуют также факторы стоимости, которые следует учитывать для бытовых клиентов.

           Расположение в доме

           Место, которое вы выберете для размещения сауны, влияет на стоимость в зависимости от того, какой объем ремонта необходим для завершения успешной установки. Сауны хорошо работают во многих местах по всему дому, например, в гаражах, ванных комнатах, подвалах и т. д. Прежде чем выбрать место, поговорите со своим профессионалом о любых потенциальных препятствиях с размещением и придумайте план действий по защите близлежащих территорий от повышенной температуры и влажности. Размещение единиц в готовые хозяйственные постройки еще один вариант.

           Размер

           Чем больше сауна и чем больше людей в ней комфортно сидит, тем выше общая стоимость.

           Небольшой блок размером 4 на 4 фута для двух человек стоит около 2000 долларов США , а модель для 4 человек размером 8 на 5 футов стоит в среднем 4200 долларов США. Сауны стоят от 50 до 200 долларов за квадратный фут, поэтому рассчитайте стоимость предпочтительного размера, прежде чем приступать к покупке и установке.

           Электромонтажные работы

           Для работы большинства саун требуется подключение к электросети, даже для дровяных саун, поскольку для предотвращения перегрузок им требуется цепь на 220 В в существующем электрическом щите и розетка на 220 В. Некоторым инфракрасным саунам требуется только одна розетка на 110 В. Наем местного электрика для обновления вашей электрической системы для размещения сауны стоит от 300 до 800 долларов , хотя некоторые специалисты по установке дополняют это общей сметой, а некоторые сауны поставляются со встроенными кабелепроводами для снижения этих затрат.

           Затраты

           Затраты на сборку сборного комплекта составляют в среднем от 300 до 1500 долларов , в то время как профессиональная сборка готового комплекта для сауны стоит от 1500 до 2500 долларов . Индивидуальные постройки сильно различаются в зависимости от размера, типа сауны, местных цен и доступности. Вообще говоря, трудозатраты составляют от 30 до 50% вашего общего счета при установке сауны. Другая основная статья расходов — это, конечно же, сама сауна. Помимо сборки, вам нужно будет учесть трудозатраты на установку дренажа и установку необходимых электрических розеток. Наем электрика стоит от 40 до 100 долларов в час и наем сантехника стоит от 45 до 150 долларов в час.

           Тип древесины

           Тип древесины, выбранной для сауны, существенно влияет на цену: сосна, кедр и ель являются относительно недорогими вариантами. Высококачественные породы дерева, такие как северная белая ель и красное дерево, стоят дороже и увеличивают общую стоимость установки сауны в четыре-шесть раз.

           Тип дерева	Material Cost Per Square Foot
           Pine	$2 — $4
           Cedar	$3 — $7
           Spruce	$4 — $8
           Hemlock	$6 — $9
           Nordic White Spruce	$13 — $20
           Redwood	$30 — $35

           Heater

           A sauna heater costs $200 to $4,600 , в зависимости от типа и размера. Размер вашей каменки должен составлять 1 кВт на каждые 50 кубических футов помещения в сауне, хотя для саун на открытом воздухе требуются нагреватели большего размера, чем для саун в помещении, чтобы учитывать зимние месяцы. Электрические и инфракрасные обогреватели являются лучшими вариантами для крытых саун, чтобы свести к минимуму риск возгорания, в то время как открытые сауны интегрируются с любым типом обогревателя. Следует отметить, что некоторые строительные нормы и правила не разрешают использование дровяных саун, поэтому перед установкой проконсультируйтесь с местными регулирующими органами.

           Сауны не универсальны, так как для современных домовладельцев доступно множество дополнительных приспособлений и аксессуаров. Большинство саун поставляются как минимум с одной скамьей, но добавление других приспособлений увеличивает цену. Например, установка еще одной скамьи стоит от 100 до 200 долларов , а установка панели управления с сенсорным экраном стоит от 250 до 800 долларов.

           Вот некоторые распространенные дополнительные услуги для саун с разным ценовым диапазоном.

           Тип аксессуара	Price Range
           Backrest	$50 – $175
           Bench	$100 – $200
           Control Panel	$250 – $800
           Door	$700 – $1,200
           Незапотевающее зеркало	25–450 долл. США
           Аппарат для ароматерапии	25–100 долл. США
           Лампы для хромотерапии	92–907 долл. США 903 87	Динамики/Звуковая система	$ 150 — 900 $
           Термометр	$ 20 — 80 долларов

           Sauna Vs. Vs. Param или Sater Droom

           . Установка парилки/душевой обходится дешевле: от 2000 до 4000 долларов . Вместо того, чтобы нагревать камни или воду, паровая баня или паровой душ создают горячий туман и распыляют его по всему помещению для терапевтического эффекта. Однако парилки и паровые душевые имеют максимальную температуру 120 градусов по Фаренгейту, тогда как специальные сауны доходят до 190 градусов по Фаренгейту.

           Установка комплекта для сауны своими руками по сравнению с наймом профессионала

           Комплекты для сауны своими руками доступны по цене от 800 до 1200 долларов , но консультация профессионала полезна даже при наличии готового комплекта. Эти комплекты требуют электрических соображений и подключения к вашей водопроводной системе в дополнение к активному сливу. Конечно, вы сэкономите немного денег, выбрав путь «сделай сам», но беритесь за эту задачу только в том случае, если вы хорошо знакомы с сантехническими и электрическими системами вашего дома. В противном случае вы рискуете повредить эти системы в процессе установки.

           Часто задаваемые вопросы

           Какова окупаемость инвестиций в установку сауны дома?

           Это сильно колеблется и зависит от вашего покупателя. Некоторые потенциальные покупатели рассматривают сауны как завидную роскошь, в то время как другие считают их пустой тратой места и головной болью при обслуживании. Если вы выберете высококачественную сауну, изготовленную из качественных материалов и компонентов, вы увидите некоторую рентабельность инвестиций, но фактическая сумма варьируется.

           Сколько стоит содержание сауны?

           Стоимость эксплуатации сауны зависит от ее размера и интенсивности ее использования, хотя они не потребляют слишком много энергии по сравнению с другими бытовыми приборами. Расслабление в крытой электрической сауне в течение 20 минут стоит всего От 0,25 до 0,50 долларов при включении дровяной сауны в течение 20 минут стоит от 4 до 8 долларов , так как для этого требуется от 15 до 20 дров.

           Сколько стоит ремонт сауны?

           Стоимость ремонта сауны от 180 до 700 долларов, в зависимости от проблемы ремонта, типа сауны в вашем доме и материалов. Например, сборные сауны дешевле ремонтировать, чем сауны, построенные на заказ, а ремонт деревянных саун дешевле, чем другие типы.

           Каковы общие размеры сауны?

           Сауна бывает разных размеров: от 4 на 4 фута до 8 на 12 футов. Вам понадобится блок 8 на 5 футов, чтобы вместить четырех человек, и блок 4 на 4 фута, чтобы вместить всего двух человек.

           Сколько стоит построить соляную комнату?

           Установка соляной комнаты в вашем доме стоит от 5000 до 10 000 долларов США , в зависимости от размера. Соляные комнаты позволяют проводить галотерапию, также известную как терапия сухой солью, которая является терапевтическим процессом. Небольшие персональные галогенераторы стоят несколько сотен долларов, но они не так эффективны, как специальные соляные комнаты.

           Сколько стоит убрать сауну?

           Демонтаж сауны стоит от 75 до 100 долларов в час, с большими и сложными конструкциями, относящимися к более высокому концу этого спектра. Вы заплатите больше за удаление нестандартной единицы, чем за сборную единицу, так как первая более сложная. Некоторые профессионалы взимают плату за утилизацию в дополнение к плате за удаление, поэтому убедитесь в этом заранее.

           Проконсультируйтесь со специалистом по установке сауны

           Почтовый индекс

           Найдите плюсы

           Затраты на сопутствующие проекты

           • Ремонт сауны
           • Установка гидромассажной ванны
           • Сколько стоит построить террасу?

           Найдите профессионалов поблизости

           • Установщики стеклянных блоков поблизости
           • Установщики джакузи рядом с вами
           • Ближайшие услуги по ремонту душевых дверей
           • Сауны в вашем районе
           • Услуги по ремонту саун рядом с вами
           • Установщики душевых дверей в вашем городе
           • Установщики душевых рядом с вами
           • Услуги по ремонту душевых в вашем районе
           • Установщики плитки рядом с вами
           Фото: Милько / iStock / Getty Images

           Популярные категории

           1. Дополнения и переделки
           2. Ванные комнаты
           3. Отопление охлаждение
           4. Кухни
           5. Пейзаж
           6. Все категории

           Популярные проекты

           1. Наймите разнорабочего
           2. Нанять горничную
           3. Установить Ландшафтный дизайн
           4. Реконструировать ванную комнату
           5. Реконструировать кухню

           Избранные статьи

           1. Сколько стоит установить или заменить кухонные шкафы?
           2. Сколько стоит пристройка к дому?
           3. Установить столешницы
           4. Сколько стоит установить окно?
           5. Сколько стоит чистка водостоков?

           Найдите строителей саун рядом с вами

           1. Хьюстон, Техас
           2. Остин, Техас
           3. Чикаго, Иллинойс
           4. Даллас, Техас
           5. Сиэтл, Вашингтон
           6. Сан-Антонио, Техас
           7. Нью-Йорк, штат Нью-Йорк
           8. Форт-Уэрт, Техас
           9. Денвер, Колорадо
           10. Эль-Пасо, Техас
           11. Скоттсдейл, Аризона
           12. Майами, Флорида
           13. Лос Анджелес, Калифорния
           14. Гринсборо, Северная Каролина
           15. Альбукерке, Нью-Мексико
           16. Ванкувер, Вашингтон
           17. Такома, Вашингтон
           18. Сиракузы, Нью-Йорк
           19. Сан-Хосе, Калифорния
           20. Сан-Франциско, Калифорния
           21. Санкт-Петербург, Флорида
           22. Сент-Пол, Миннесота
           23. Ричмонд, Вирджиния
           24. Миннеаполис, Миннесота
           25. Меса, Аризона
           26. Мариетта, Джорджия
           27. Лас-Вегас, Невада
           28. Флашинг, Нью-Йорк
           29. Фейетвилл, Северная Каролина
           30. Боулдер, Колорадо
           31. Бетесда, Мэриленд
           32. Акрон, Огайо
           33. Чарльстон, Южная Каролина
           34. Чарльстон, Западная Виргиния
           35. Шарлотта, Северная Каролина
           36. Чаттануга, Теннесси
           37. Цинциннати, Огайо
           38. Кливленд, Огайо
           39. Колорадо-Спрингс, Колорадо
           40. Колумбия, Южная Каролина

           Не видите свой город?

           Как установить панели инфракрасного обогрева

           Расположение панелей инфракрасного обогрева имеет ключевое значение

           Если вы приобрели или собираетесь приобрести инфракрасные обогреватели, важно понимать, где их разместить, чтобы получить наилучшие результаты.

           Инфракрасные обогревательные панели не работают как обычные конвекционные обогреватели, которые нагревают воздух. Вместо этого панели излучают дальнее инфракрасное излучение, которое беспрепятственно распространяется до тех пор, пока не столкнется с твердым объектом, который, в свою очередь, поглощает инфракрасное излучение, а затем нагревается. Не путайте инфракрасное излучение с вредным ультрафиолетовым излучением, которое находится на другой стороне светового спектра — инфракрасное излучение на 100% безопасно.

           Главное помнить, что если инфракрасному излучению препятствовать до того, как оно достигнет места назначения, то объект не прогреется. В результате, чтобы получить максимальную отдачу от нагревательной панели, в идеале она должна быть установлена ​​в центре комнаты. Или, если у вас большая площадь и вы получаете несколько панелей, то они должны быть равномерно распределены в этом пространстве. Панели должны располагаться над зонами отдыха, чтобы их не затеняли, поэтому их размещение на потолке является наиболее популярным.

           Распределение лучей инфракрасного обогревателя

           Когда панель расположена на стене или потолке, инфракрасное излучение будет распространяться под углами 45 ^o во всех направлениях. Если они находятся в углу и слишком близко к стене, отличной от той, к которой они прикреплены, то вы будете обогревать небольшую концентрированную площадь; это не идеально, так как вы будете тратить потенциально полезное тепло. По этой причине крайне важно, чтобы вы не располагали панели слишком близко к стенам: скорее «отцентрируйте» их как можно больше.

           Панели мощностью 300 Вт и 350 Вт должны располагаться на расстоянии не менее 0,5 м (1,5 фута) от пола, а более крупные панели (как правило, мощностью более 600 Вт) должны располагаться на расстоянии не менее 1,5 м (5 футов). Когда панели включены, они излучают инфракрасное излучение на расстояние до 3 м (10 футов). Если у вас более высокие потолки, позвоните нам, и мы обсудим подходящие модели для использования в этом случае.

           Если вы устанавливаете панели на стены, то нужно стараться располагать их как можно выше. Слишком низкое расположение почти наверняка приведет к тому, что мебель будет блокировать инфракрасное излучение, что ограничит ее нагрев.

           Для панелей меньшего размера мы рекомендуем устанавливать их на высоте не менее 1,0 м (более 3 футов), а для панелей большего размера – на высоте 2,0 м (от 6 до 7 футов). Как и у ваших радиаторов, температура поверхности панелей достигает примерно 80 ^o C, поэтому не прикасайтесь к ним и не располагайте предметы слишком близко к ним.

           Процесс установки

           Все наши панели поставляются с вилкой для Великобритании, так что вы можете просто подключить их и начать работу, но мы рекомендуем по возможности подключать их к электрической цепи. Это позволяет вам использовать соответствующий переключатель (например, выключатель света), чтобы включить их. Это также означает, что вы можете установить интеллектуальную систему отопления для оптимальной эффективности. Мы настоятельно рекомендуем профессиональную установку и подключение панелей к вашей электрической системе электриком, имеющим квалификацию Part P.

           Что касается самих установок, мы ожидаем, что большинство клиентов обратятся за советом и опытом к электрику, имеющему квалификацию Part P, который подключит блоки к термостату и печатной плате. Вы можете узнать, имеет ли ваш электрик квалификацию Части P, просмотрев его данные в Реестре компетентных лиц.

           Инфракрасные панели всегда поставляются с рамкой на задней стороне, что позволяет легко прикрепить их к стене. Это означает, что панели будут располагаться на расстоянии 1-2 см от стены.

           Несмотря на то, что панели излучают тепло с передней поверхности (которая будет нагреваться), технология отражателя гарантирует, что тепло не будет выделяться с задней стороны. Тот факт, что они сидят подальше от стены, также помогает в этом отношении.

           Большинство продаваемых панелей должны поставляться с винтами и креплениями для крепления панелей к стене или крыше. Тем не менее, мы рекомендуем обратиться к электрику, чтобы зафиксировать их на месте, и подключить их к электросети, а не просто подключать к существующей розетке.

           Когда панели подключены к сети, им требуется около 90 секунд, чтобы выйти на полную интенсивность нагрева, и, поскольку вам не нужно ждать, пока воздух нагреется, вы должны очень быстро почувствовать их эффект. Чтобы панели не перегревались, они будут модулировать, включаться и выключаться по мере необходимости; тем не менее, мы рекомендуем устанавливать их с какой-либо формой термостатического контроля, чтобы в помещении не было слишком жарко. Самый простой вариант – адаптер для штекера таймера, однако мы рекомендуем приобрести подходящий термостат и программатор, если у вас есть средства.

           Установка выполняется следующим образом:

           • Отметьте и просверлите четыре отверстия, вставьте дюбели и винты с рым-болтами из комплекта поставки, чтобы обеспечить расстояние около 0,5 см от потолка;
           • Затяните винты и вставьте винты в монтажный профиль на обратной стороне панели.

           Затем при подключении к беспроводному термостату:

           • Подключите постоянное питание 240 В к клеммам L и N в приемнике,
           • Подсоедините нейтральный (синий) провод инфракрасной панели к нейтральному (N) разъему приемника,
           • Подсоедините провод под напряжением инфракрасной панели (коричневый) к нормально разомкнутой (НО) клемме приемника,
           • Подсоедините провод постоянной связи между клеммами под напряжением (L) и общей клеммой (C) в приемнике

           Это гарантирует, что когда приемник включит питание, он достигнет панели. Обратите внимание: сами по себе контакты переключателя не имеют напряжения и, следовательно, не будут подавать питание непосредственно на панель.

           Установка инфракрасных панелей в ванной комнате

           Хорошие инфракрасные панели имеют степень защиты IP45 или IP54, что означает, что их также можно использовать в ванных комнатах. Следует иметь в виду, что строительные нормы и правила гласят, что любые электромонтажные работы в ванных комнатах должны выполняться электриком, имеющим квалификацию Части P, который, в свою очередь, заполнит сертификат установки BS7671.

           Выключатель или программатор должен находиться за пределами ванной комнаты. Что касается размещения, устройство должно находиться на расстоянии не менее 0,6 м (2 фута) от душа или ванны. Кроме того, если вы размещаете его над умывальником, убедитесь, что он находится на расстоянии не менее 13 см. Опять же, ваш электрик должен быть в состоянии посоветовать и принять соответствующие меры.

           Привилегии

           • Установка ваших панелей электриком, имеющим квалификацию Part P, гарантирует, что любые потенциальные риски сведены к минимуму.
           • Инфракрасные лучи безопасны! Не путайте их с УФ, которых нет.
           • Технология «Установил и забыл», требует минимального обслуживания.

           Ограничения

           • «Затенение» — если в комнате есть объекты, препятствующие прохождению инфракрасных лучей, они могут работать не так эффективно.
           • Температурный комфорт также зависит от того, насколько хорошо изолировано ваше помещение.
