Розетка устанавливается только на внешнюю часть кабины – сзади или сбоку! В идеале она, как и все дополнительные выключатели, должна находиться на расстоянии не менее 60 см от кабины.

Кабина подключается к электричеству с помощью трехжильного медного кабеля с диаметром 2,5 мм и двойной изоляцией. Для безопасности электроприборы кабины подключаются к дополнительному двухполюсному автомату, обладающему системой защитного отключения.

Для подключения горячего водоснабжения воду перекрывают, а в ванной открывают краны, чтобы ослабить давление на линии. Потом на трубу с горячей водой надевают компрессионный фитинг, наносят смазку и привинчивают переходник для душа. После этого нужно:

1. Нанести уплотнитель, установить анкера и винты;
2. Присоединить шланги к адаптерам и монтировать панель;
3. Прикрепить патрубки и декоративные тарелочки на внешней стороне панели;
4. Проверить работоспособность подключения.

Больше о подключении душевой кабины к водопроводу и другим коммуникациям узнайте из этого материала.

В самом конце, когда душевая кабина стала на свое место, на нее цепляют все ручки, полочки, держатели и прочую фурнитуру. Все еще раз проверяется и регулируется. Лучшая финальная проверка – полноценный прием душа, позволяющий заметить все важные моменты и убрать дефекты.

При сборе приходится обращать внимание не только на общие рекомендации, но и на инструкцию и особенности монтажа отдельно для каждого производителя и даже конкретной модели душевой кабины.

Например, у кабинок «Ниагара» профиль не очень хорошо прилегает к остальным деталям, стенки и дверки устанавливаются нестандартным образом. А у бренда «Ika» другая проблема – от точности расположения дверей зависит наличие протечек. Так что если в «родной» инструкции есть советы, не упомянутые выше – обязательно следуйте им!

видео и инструкция как собрать душевую кабину » SanDizain.ru

Выполняя ремонт, многие отдают предпочтение душевым кабинам и боксам, вместо традиционных ванн. Сборка душевой кабины своими руками – не сложное занятие, если знать последовательность действий (для этого подойдет наша видео инструкция) и иметь необходимые инструменты.

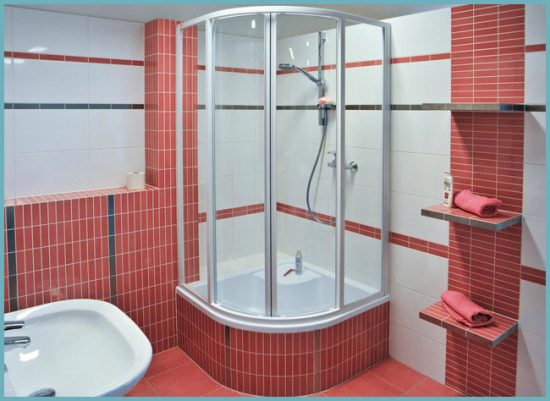

Выбор душевой кабины

Выбор душевой кабины зависит, в первую очередь, от эстетических ожиданий и бюджета владельца квартиры.

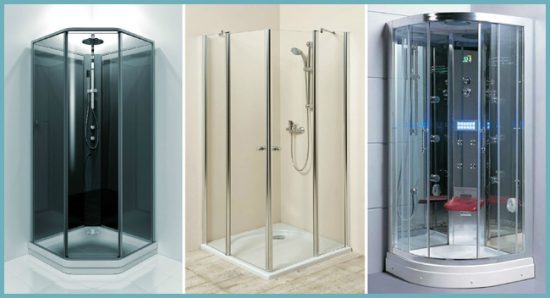

Типы душевых кабин

Условно душевые кабины можно поделить на три типа:

• простые душевые уголки. Это обычные кабинки, которые в большинстве своем не имеют крыши, а роль боковых стенок выполняют стены ванной комнаты. Они выполняют только функции душа и не требуют особых навыков для выполнения монтажа;
• простые душевые кабинки. Более дорогие по стоимости, они имеют 4 стенки и крышу. Обычно оборудованы несколькими форсунками, напор воды из которых можно регулировать, а так же имеют функцию гидромассажа;

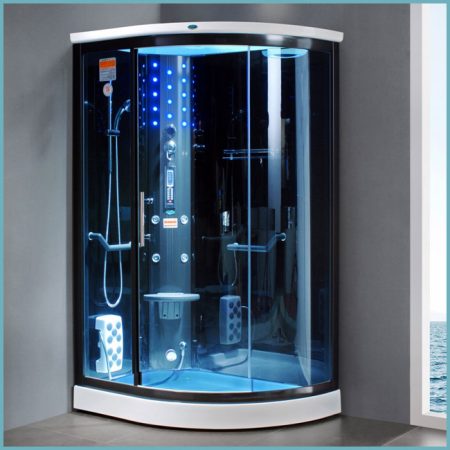

• многофункциональные душевые кабины и боксы. Это кабинки с богатым техническим оснащением – душ шарко, генерация пара, турецкая баня, функция «тропический дождь» и т.д. Часто такие модели оснащаются разнообразными подсветками, радио. Из-за обилия функций они довольно сложны в монтаже и требуют наличия определенных навыков.
• Помимо этого, кабинки различаются материалом изготовления поддонов (акрил, пластик, сталь, чугун), материалом изготовления дверок (ударопрочное стекло, пластик), типом открывания (распашные, раздвижные, двустворчатые, складывающиеся). Размер и форму кабины следует выбирать исходя из площади ванной комнаты.

Подготовка к установке кабины

После того, как кабина выбрана и доставлена, возникает вопрос – как подключить душевую кабину? Обязательно ли приглашать специалиста, или можно справиться с этой работой самостоятельно? Если имеется схема сборки и минимальный набор знаний, то вполне можно обойтись своими силами.

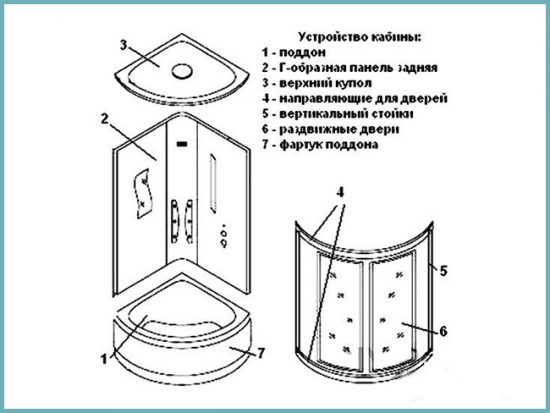

Схема: устройство душевой кабины

Конструктивно душевая кабина состоит из четырех основных элементов:

• поддон на регулируемых по высоте ножках,
• крыша,
• двери с роликовым механизмом,
• стенка и боковые панели.

В комплект поставки входит пошаговая схема по сборке на русском языке. Ее наличие необходимо проверить еще на этапе доставки. Прежде чем начать монтаж душевой кабины своими руками, необходимо проверить наличие всех составных частей в соответствии с инструкцией и освободить их от упаковочной пленки.

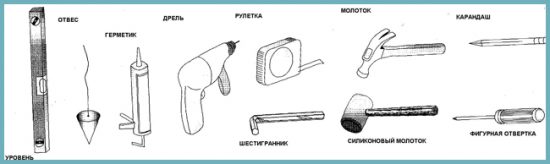

Заранее необходимо подготовить все инструменты и материалы, которые потребуются в процессе монтажа. Сюда входят:

• инструменты – ключи, отвертки, шуруповерт, дрель, уровень, рулетка, резьбонарезной клупп;
• расходники – герметик, герметизирующая и изоляционная ленты для душевой кабины;
• канализационная арматура – сифон, фитинги, шланги и трубы.

Что понадобится для монтажа душевой кабины своими руками

Если кабину необходимо подключать к электропитанию, то дополнительно может потребоваться электроинструмент и электрическая арматура.

Важно! Бюджетные модели душевых кабин собрать и подключить к канализации самостоятельно не сложно. Если кабина предусматривает наличие многих функций, лучше доверить ее сборку специалисту, так как нарушение правил установки влечет к прекращению гарантийного обслуживания.

Этапы установки кабины

Сборка душевой кабины производится поэтапно:

• установка основания кабины с подводом канализации;
• монтаж стенок, дверей и крыши кабины;
• подключение водопровода и электрики;
• проверка герметичности и пробный запуск.

Прежде чем приступить к сборке душевой кабины, внимательно изучите инструкцию

Выполняя сборку на начальном этапе, не следует до конца затягивать крепежные элементы. Рекомендуется сначала произвести предварительную сборку, убедиться, что все элементы на своих местах и верно соединены, и только затем затянуть крепеж до упора.

Выбор герметика

Герметик – достаточно важный расходник, используемый при монтаже душевой кабины. От его качества будет зависеть дальнейшая ее эксплуатация. Выделяют два основных типа герметиков, используемых при монтаже:

• акриловый. Более доступный по стоимости, он достаточно стойко выдерживает перепады температур и влажность. Но от постоянного взаимодействия с водой может потерять свои свойства, поэтому использовать его необходимо с осторожностью;
• силиконовый. Это самый распространенный тип. Стоимость немного выше акрилового, но, при этом, он тщательно заполняет все пазы и стыки и предотвращает возникновение плесени. При выборе силиконового герметика необходимо обращать внимание на состав – в нем не должно быть примесей смол. Выбор лучше делать в пользу более дорогих герметиков.

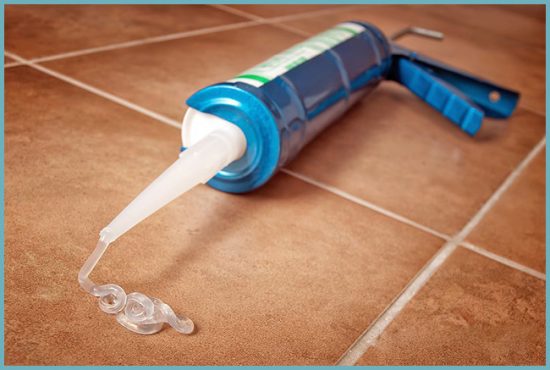

Силиконовый герметик для монтажа душевой кабины

Монтаж поддона кабины

Монтаж поддона производится одновременно с монтажом слива. Этому этапу необходимо уделить особое внимание, так как нарушение целостности конструкции может повлечь за собой плохой слив и затопление.

Установка поддона осуществляется в следующей последовательности:

• к поддону крепятся ножки и он устанавливается на горизонтальную поверхность. С помощью уровня вычисляется необходимое положение, ножки подкручиваются до необходимой высоты и фиксируются;

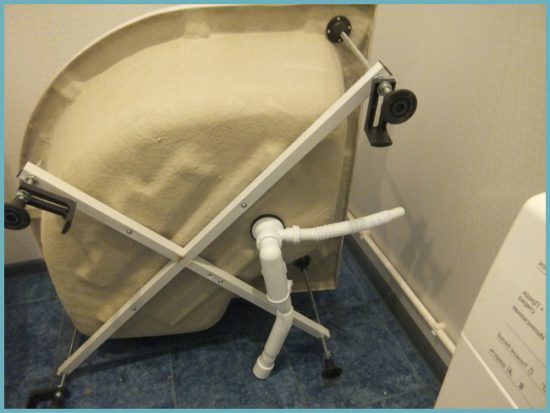

Крепление ножек на поддон душевой кабины

• подключение к поддону сифона. Для соединения желательно использовать жесткую трубу, а не гофру, так как со временем труба может провиснуть и засориться;
• сифон соединяется с канализацией.

Устанавливать поддон необходимо как можно ближе к сливу канализации. Если это невозможно, то может понадобиться использование сточного насоса с магнитным клапаном.

Важно! Для соединения деталей душевой кабины и канализации используйте герметик, так как уплотнители хотя и обеспечивают надежное соединение, но со временем оно может ослабнуть.

Монтаж стенок кабины

Монтаж стенок душевой кабины так же необходимо осуществлять, соблюдая следующий порядок:

• направляющие конструкции, в которые впоследствии будут вставлены стекла, аккуратно промазываются прозрачным герметиком;
• устанавливаются стекла и прижимаются специальными лапками, на них крепится уплотнитель;
• по краю поддона наносится силикон;
• боковые панели крепятся к поддону.

При попадании на стекло герметика, необходимо сразу же его удалить, после засыхания удаление без следов будет довольно сложным.

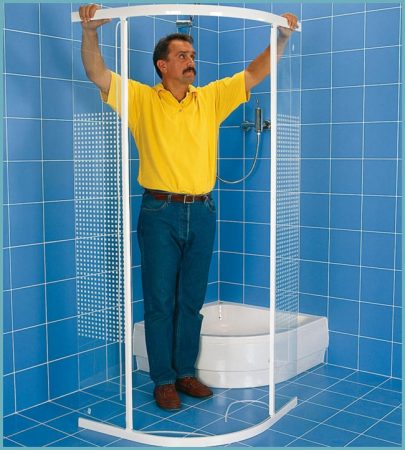

Установка стенок душевой кабины

Собранную конструкцию необходимо оставить на некоторое время, до полного высыхания герметика и силикона. Обычно это занимает до двух дней.

Монтаж крыши и дверей кабины

До закрепления крыши душевой кабины в нее монтируются лейка, вентилятор и освещение. Так же конструкция может предусматривать наличие динамика, он так же монтируется заранее. Все детали крепятся на саморезы и герметик, что исключит протекание.

Установка дверей душевой кабины своими руками

После того, как крыша собрана, она закрепляется при помощи винтов и герметика.

Двери душевой кабинки могут монтироваться до или после закрепления крыши, это зависит от ее конструкции. Сдвижные двери закрепляются на специальные ролики на раме. Обычно это 8 роликов (по 4 сверху и снизу). После того, как двери установлены, можно приступить к установке ручек и монтажу фурнитуры. Устанавливаются все полочки и держатели.

Подключение кабины к электропитанию

Установка душевой кабины своими руками не всегда предусматривает подключение электропитания. Этого могут потребовать модели, оснащенные гидромассажем или парогенератором.

Душевая кабина, подключенная к электросети

Подключение необходимо проводить с помощью медного кабеля с сечением 2 кв.мм. Если кабина потребляет более 5 кВт в час, то дополнительно потребуется установка отдельного автомата.

Важно! Для подключения лучше пригласить профессионального электрика, который обеспечит безопасную эксплуатацию устройства.

Подключение кабины к водоснабжению

Когда сборка душевой кабины почти закончена, необходимо произвести подключение ее к водоснабжению.

Для этого потребуются шланги и металлопластиковые трубы. Порядок монтажа:

• в первую очередь готовятся все материалы, обрезаются трубы и подбираются фитинги, краны;
• перекрывается водопровод в ванной комнате, подключаются краны для подачи воды в кабину;
• краны соединяются с душевой кабиной заранее подготовленными трубами;
• подается вода для проверки герметичности.

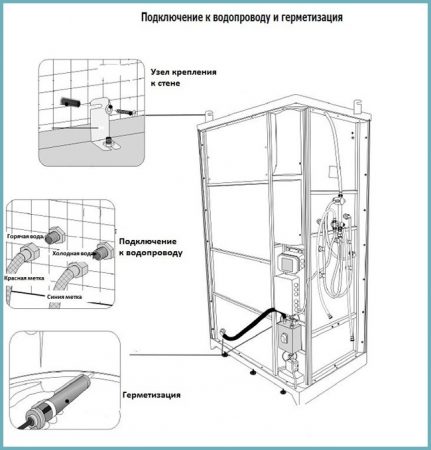

Схема: подключение душевой кабины к водоснабжению

Гидромассажные форсунки часто забиваются известковым налетом. Для более длительной и бесперебойной эксплуатации душевой кабинки желательно использовать фильтры, которые будут очищать воду до поступления ее в форсунки.

Если кабина будет устанавливаться на верхних этажах многоэтажных домов, то для обеспечения ее функций (например, гидромассажа), может не хватать напора воды. Тогда потребуется насос и резервуар для подачи воды. Но, это скорее исключение из правил – обычно напора воды для работы душевой кабины вполне достаточно.

Первый запуск душевой кабины

Когда установка душевой кабины своими руками подошла к концу, остается только произвести первый запуск и проверить ее работоспособность.

Перед запуском необходимо еще раз проверить надежность крепления всех гаек, герметичность отверстий и стыков. Поддон лучше проверить под тяжестью собственного веса – потоптаться в нем. Он не должен издавать никаких звуков и шататься.

Перед включением кабины еще раз тщательно проверьте герметичность всех соединений

После визуальной проверки можно включить подачу воды. Кабинку с включенной водой лучше оставить на 10-15 минут, чтобы убедиться в ее герметичности. При обнаружении даже минимальных подтеков, их необходимо обязательно устранить.

Соблюдая порядок действий, описанный в статье, подключение кабины можно произвести в минимальные сроки и без финансовых затрат.

Как собрать и установить душевую кабину своими руками: видео

Грамотный монтаж душевой кабины и видео рабочих процессов

Классической просторной ванне или компактному душевому уголку многие предпочитают высокотехнологичные кабины, аранжирующие весьма привлекательным мультифункциональным набором в виде световой и звуковой ароматерапии, гидромассажа и паровой бани.

К тому же и высокая опциональная плотность не препятствует осуществлению полноценного цикла монтажа самостоятельно.

.
Чем будет полезна эта статья и ее содержание:

1. Специфика монтажа
2. Установка поддона
3. Инструкция по сборке боковых панелей и дверей
4. Инсталляция потолочной панели
5. Подвод коммуникаций и видео этапов монтажа своими руками

Схема установки душевой кабины и специфика монтажа

Операцию по сборке душевой кабинки своими руками условно принято делить на несколько этапов, в которых происходит установка:

• поддона;
• боковых панелей;
• дверей;
• крыши;
• дополнительного оборудования, обеспечивающего подачу воды и электричества.

Установка поддона

Абсолютно любая схема установки душевой кабины первоначально предусматривает необходимость монтажа поддона. Операция производится в следующей последовательности:

• к сборочной единице крепится силовой каркас и шпильки, в дальнейшем выполняющие еще и функцию ножек;
• поддон оснащается арматурой для слива и сифоном;
• путем регулирования высоты ножек конструкция выравнивается относительно пола;
• производится проверка системы слива на герметичность.

При организации системы слива следует учитывать следующие рекомендации:

• поддон должен находиться гарантированно выше уровня канализационных труб;
• канал, соединяющий сифон поддона с канализационной системой, необходимо прокладывать с уклоном для обеспечения возможности самопроизвольного движения жидкости;
• в случае отдаленного расположения кабинки и канализационного стока систему слива следует оснащать насосом;
• стыки элементов систем необходимо обрабатывать герметиком.

Инструкция по сборке боковых панелей и дверей

Традиционно вертикальные панели крепятся непосредственно к ранее установленному поддону с помощью болтовых соединений. Предварительно место стыка обрабатывается герметиком.

Важно! Предельное отклонение стенок кабинки от вертикального положения должно составлять не более 5 см.

К зафиксированным панелям крепится мультифункциональная душевая стойка с применением саморезов.

Последующий монтаж душевой кабины по видео, предложенному ниже, заключается в сборке дверного каркаса. Последний представляет собой систему из вертикальных стоек и, зачастую, двух горизонтальных направляющих. Смонтированный каркас фиксируется относительно поддона и вертикальных панелей.

Инсталляция дверей кабинки производится в соответствии с такой технологией:

• верхние ролики устанавливаются в максимальное верхнее положение по вертикали;
• устанавливаются силиконовые уплотнители;
• дверь монтируется в каркас – нижние ролики (нажатием передвигаются вдоль вертикали) заправляются в соответствующую направляющую;
• производится закрепление дверных ручек и прочей фурнитуры.

Двери подлежат регулировке: вращая регулировочные винты верхних роликов необходимо добиться плотного смыкания створок и свободного перемещения элементов по направляющим.

Инсталляция потолочной панели

Крыша душевой кабинки предварительно укомплектовывается неотъемлемыми элементами опциональных систем:

• лейка;
• вентилятор;
• подсветка;
• динамик.

Полученная сборочная единица базируется с использованием герметика на сформированной с помощью боковых панелей и дверного каркаса опоре и закрепляется.

Подвод коммуникаций и видео всех этапов монтажа душевой кабины своими руками

Подключение воды производится гибкой подводкой и запорной арматурой. Настоятельно рекомендуется в системе подачи воды использовать фильтрующий элемент.

К сведению! При наличии в арсенале опций функции гидромассажа следует обратить внимание на требуемое давление воды на входе. Обычно эта величина составляет не менее 2 атм.

Электроснабжению в схемах установки различных душевых кабин уделяется особое внимание. Обобщенная система требований, предъявляемых к технологии подключения к электросети, базируется на следующих принципах:

• устанавливается влагозащитная розетка;
• обеспечивается защитное автоматическое отключение электропитания кабинки;
• от распределительного щитка прокладывается отдельный кабель.

Перед организацией системы электроснабжения необходимо вычислить требуемое для мощности кабинки сечение кабеля (обычно не менее 2,5 мм²). Превентивные меры защиты цепи от коротких замыканий и поражения человека током могут быть обеспечены при помощи установки или устройства защитного отключения в паре с автоматическим выключателем, или дифференциального автомата.

Розетку положено базировать позади кабинки на расстоянии 220-230 см от пола. Допускается использование изделий с классом защиты от воды не ниже 4-го (IP X4). При выборе из двух способов установки изделия (открытый или скрытый) следует предпочитать скрытый.

Причины некоторых возможных неисправностей, возникших в ходе монтажа, см. в таблице:

Прилагаемое видео монтажа обычной душевой кабины наглядно демонстрирует ключевые этапы процесса ее сборки и инсталляции.

1. Установка поддона. Конструкция оснащается каркасом, сливной арматурой, сифоном; проверяется на герметичность и регулируется относительно пола.
2. Крепление боковых панелей к поддону.
3. Инсталляция душевой панели.
4. Сборка и монтаж дверного каркаса.
5. Установка и регулировка дверей.
6. Сборка и монтаж потолочной панели.
7. Подвод воды.
8. Организация системы электроснабжения.

По окончании работ проводятся тестовые испытания, анализируя герметичность и устойчивость кабинки, работоспособность системы слива.

Сборка душевой кабины своими руками

Элементы стандартной комплектации душевых кабин

Поддоны необходимы для сбора воды. К тому же именно из них осуществляется отвод стоков в канализационную систему. По форме поддоны бывают прямоугольным или угловыми.

Выбирая поддон для душевой кабины, обращайте внимание на его глубину.

• Высокие поддоны образуют мини-ванну, в которой можно сидеть и набирать в нее воду.
• Самые низкие поддоны называются плоскими. Они компактны, но требуют особой схемы монтажа слива воды.
• Поддоны средней глубины можно считать универсальными.

Различные модели поддонов отличаются также по материалу. Чаще всего встречаются акриловые изделия, но можно встретить также и чугунные, стальные или керамические варианты.

Стенки и дверцы обеспечивают герметичность пространства и предотвращают попадание воды за пределы душевой кабины. Материалом для изготовления подобных конструкций может служить пластик, органическое или ударопрочное стекло (матированное, тонированное), алюминий.

В стандартную комплектацию входят также:

• задняя панель,
• поддон и его фартук,
• стойки и направляющие,
• крыша.

Что потребуется?

Для сбора душевой кабины потребуются расходные материалы:

• Силиконовый и акриловый герметик. Акрил – более подходящий вариант для заделки наружных стыков.
• Изоляционная лента-фум.
• Клей ПВА.
• Качественный сифон (сифон, идущий в комплекте с изделием, обычно не выдерживает нагрузок).
• Переходник на канализацию (диаметр – 32/50).
• Шланги (2 шт по 1.5 м), чтобы подвести горячую и холодную воду.

Инструменты:

• Разводной ключ.
• Набор отверток (минимум – шлицевая и крестообразная).
• Уровень, чтобы регулировать установку поддона.
• Дрель или шуруповерт. Удобней всего собирать кабину с аккумуляторным шуруповертом.
• Сверла с диаметром 3 и 6 мм.
• Шурупы.
• Пистолет для выдавливания герметика.

Идущие в комплекте саморезы по металлу специалисты рекомендуют заменить болтовыми соединениями (М5), а металлические китайские хомуты для поддержания шланга – стальными автомобильными.

Дополнительные работы

Заводские задние стенки дают преимущество защиты стен комнаты, а также пазуху, в которой можно разместить вспомогательные каналы и устройства. Самые развитые модели снабжены массажными форсунками, разными душевыми устройствами, фурнитурой и электронным управлением. Такие кабины называют «гидробоксами» и они занимают верхние позиции по цене.

Путь от набора деталей в картонной коробке до работающего прибора (устройства) состоит из нескольких этапов.

«Нулевой этап» — подготовка. Последовательность действий такова:

1. Определение доступных размеров и площади поддона.
2. Определение точек подачи и отвода воды.
3. Выбор модели, соответствующей реальным требованиям (размер поддона, набор функций).
4. Дополнительный монтаж водопровода и канализации под выбранную модель.
5. Выравнивание и герметизация места установки поддона (при необходимости), места подключения водопровода и канализации должны быть доступны после установки.

Выбор модели — крайне важный момент. Чтобы убедиться, что вы приобретаете именно то, что вам нужно, постарайтесь найти реальный действующий образец и испытать его.

После уточнения подводки и приобретения изделия можно приступать непосредственно к монтажу. В этом вам поможет инструкция по сборке душевой кабины, которая обязательно прилагается к каждому изделию.

Сборка поддона

Большинство стандартных поддонов средней ценовой категории объединяют следующие признаки:

1. Угловая конструкция.
2. Акриловая чаша на раме из металлического профиля.
3. Отдельные панели, закрывающие внутренности поддона.
4. Высота 450–550 мм.

Основные элементы всех поддонов совпадают независимо от прочих деталей (стенок, дверей), поэтому сборка поддона — процедура стандартная.

1. Установить акриловую чашу вверх дном рядом с местом монтажа.

2. Установить экран чаши в проектное положение (под бортиком чаши).

3. Зафиксировать на саморезы лапки экрана — панель должна держаться без люфтов и зазоров.

Примечание. В местах креплений к чаше других элементов всегда находятся утолщения (под саморез) или закладные детали. Это обязательно указано в инструкции.

4. Примерить металлическую раму. Её рёбра должны совпадать с утолщениями на дне чаши.

5. Через монтажные отверстия продеть резьбовую тягу (Ø 14, в комплекте) и вкрутить её до упора в посадочные места. Установить ограничительные контргайки и отрегулировать зазор между рамой и дном 15–20 мм.

6. Нанести силиконовый герметик на места контакта профиля с акрилом и плотно прижать раму контргайками к чаше. В свободные консоли также установить шпильки.

Внимание! Сила затяжки не имеет решающего значения. Постарайтесь не вырвать закладные детали.

7. Устанавливаем на передний ряд шпилек пластиковые упоры экрана. Иногда они прижимаются саморезами.

8. Накручиваем ножки.

9. Устанавливаем сифон и водосливную арматуру.

Внимание! Используйте силикон и подмотку. Соединение должно быть очень надёжным, т. к. место возможной течи находится вне зоны визуального доступа.

10. Устанавливаем поддон на место постоянного использования, и делаем тонкую регулировку устойчивости (подкручиваем ножки).

11. Подключаем и испытываем канализацию.

На такой поддон можно устанавливать любые стенки, подходящие по размеру.

Перед монтажом убедитесь, что комплектация соответствует документам. Если вы решили собрать душевую кабину своими руками, придётся изучить каждый шаг. Сборка деталей стенок — ответственный этап, поскольку возможные неприятности будут скрыты от глаз. Все соединения трубок и проводов (если есть) должны быть выполнены строго по инструкции.

Внимание! Не полагайтесь на интуицию при сборке изделий сегмента «эконом». Посоветуйтесь с опытными мастерами, которые знают, как собрать душевую кабину. Видео и форумы в интернете также весьма полезны и наглядны.

После предварительного монтажа оборудования стенки следует просто установить на посадочные места. Иногда они имеют заводские отверстия, иногда нет.

Готовую конструкцию задвигаем в угол до упора и ставим верхние заглушки пазух. Делать это следует осторожно. Затем нужно по месту ещё раз отрегулировать ножки. Испытайте поддон на устойчивость.

Монтаж портала

Рамка с профилем, по которому ходят дверцы, может быто независимой, а может опираться на стену комнаты. Вне зависимости от конструкции, принцип сборки примерно одинаков:

1. Собрать рамку или установить верхнюю и нижнюю рейки.
2. Привести в готовность дверцы — навесить фурнитуру, ролики.
3. Установить неподвижные стенки (если есть).
4. Если есть боковой профиль — установить его через силикон.
5. Поставить дверцы в проектное положение.
6. Проверить ход, отрегулировать направляющие.
7. Добавить гидроизолирующую силиконовую фурнитуру — клапаны, фартучки, заглушки.

После всех этих операций, если они выполнены правильно, можно подключать воду и пользоваться душевой кабиной.

Герметизация душевой кабины обеспечивается на подготовительном этапе работ. На месте будущей кабины стелются листы пенополистирола. Все стыки обрабатываются влагонепроницаемыми герметиками. Поверх плит ложится монтажная сетка, на которую выливается стяжка под поддон. Каждый слой перед началом дальнейших работ должен высохнуть полностью.

Отдельно изолируются щели. Обычно используется жидкая резина или другие полимерные средства.

Система вентиляции способствует движению воздушных масс, за счет чего горячий воздух не скапливается в верхней части кабины, оставляя холодным пол. Она же устраняет лишний пар.

Освещение. Чтобы в кабине работала подсветка и другие электронные элементы, в ванную комнату проводится электропитание. При этом стараются выбирать розетку, стойкую к повышенному уровню влажности.

Розетка устанавливается только на внешнюю часть кабины – сзади или сбоку! В идеале она, как и все дополнительные выключатели, должна находиться на расстоянии не менее 60 см от кабины.

Кабина подключается к электричеству с помощью трехжильного медного кабеля с диаметром 2,5 мм и двойной изоляцией. Для безопасности электроприборы кабины подключаются к дополнительному двухполюсному автомату, обладающему системой защитного отключения.

Для подключения горячего водоснабжения воду перекрывают, а в ванной открывают краны, чтобы ослабить давление на линии. Потом на трубу с горячей водой надевают компрессионный фитинг, наносят смазку и привинчивают переходник для душа. После этого нужно:

1. Нанести уплотнитель, установить анкера и винты;
2. Присоединить шланги к адаптерам и монтировать панель;
3. Прикрепить патрубки и декоративные тарелочки на внешней стороне панели;
4. Проверить работоспособность подключения.

Больше о подключении душевой кабины к водопроводу и другим коммуникациям узнайте из этого материала.

В самом конце, когда душевая кабина стала на свое место, на нее цепляют все ручки, полочки, держатели и прочую фурнитуру. Все еще раз проверяется и регулируется. Лучшая финальная проверка – полноценный прием душа, позволяющий заметить все важные моменты и убрать дефекты.

При сборе приходится обращать внимание не только на общие рекомендации, но и на инструкцию и особенности монтажа отдельно для каждого производителя и даже конкретной модели душевой кабины.

Например, у кабинок «Ниагара» профиль не очень хорошо прилегает к остальным деталям, стенки и дверки устанавливаются нестандартным образом. А у бренда «Ika» другая проблема – от точности расположения дверей зависит наличие протечек. Так что если в «родной» инструкции есть советы, не упомянутые выше – обязательно следуйте им!

Сборка душевой кабинки не станет для вас слишком сложной работой, если вы заблаговременно приготовите все необходимые инструменты и материалы.

Вам понадобятся:

• отвертки (шлицевая и крестообразная),
• газовый ключ,
• дрель и сверла по металлу (3 и 6 мм),
• уровень для контроля положения,
• водоподводные гибкие шланги,
• ФУМ-лента для гидроизоляции соединений,
• силиконовый герметик,
• сифон,
• монтажная пена (2-3 стандартных баллона) для низких поддонов.

Сборка душевой кабины своими руками выполняется поэтапно. На каждом этапе в обязательном порядке выполняется разметка для точности геометрического положения элементов. Чтобы быть уверенным в правильности выполнения работ можно сделать контрольную проверку с помощью уровня.

Перед тем, как установить душевую кабину самостоятельно, следует убедиться в ровности пола. При необходимости, оптимально выполнить в ванной бетонную стяжку, провести гидроизоляцию и уложить плитку.

Как проверить качество деталей?

Перед установкой кабины в ванной комнате, нужно убедиться в качестве комплектующих элементов. Для этого изделие предварительно собирают в просторном помещении и без использования герметика. Кабинки с керамическим поддоном монтируются с применением электролобзика.

Поддон: керамический, стальной или чугунный, акриловый (последний – на пике популярности).

• У тонкого санфаянса много шансов расколоться или разбиться — смотрите на толщину.
• Стальные поддоны поставляются на регулируемых ножках, с обработанным пенополиуретаном днищем и резиновыми прокладками под ним (чтобы струи воды не создавали грохота, встречаясь с поверхностью). Если подобной защиты нет, пользоваться душем будет неудобно.
• Акрил нуждается в дополнительной опоре в виде системы опор, металлического каркаса или армирования днища стекловолокном. Проверьте наличие деталей, придающих жесткость конструкции.

Царапины и сколы на каркасе, а тем более разбитые детали – недопустимы. Протестируйте мелкие детали на предмет геометрического соответствия.

Стекло находится в упаковке, а в коробке не видно, осталось ли оно целым после транспортировки. Согласно стандартам для кабинок используется закаленное стекло толщиной не менее 6 мм, которых хватает для противостояния многим механическим воздействиям. Но для проверки встряхните коробку – если нет характерного шума битых стекол, значит, все нормально.

Установка поддона кабины

Сборка душевой кабины своими руками начинается с монтажа поддона. В зависимости от конфигурации он может устанавливаться на раму или без нее. Установка в этих случаях имеет свои нюансы.

Монтаж поддона многим покажется знакомым — точно так же устанавливают акриловые ванны. Рекомендуется сперва крепить на стены линию опорных реек или уголков для приставленных к стенам кабин. В отдельно стоящих боксах с глубоким поддоном рекомендуется винтовые ножки заменить жёстким постаментом из пеноблока, облицованным плиткой.

Утеплять кабину тоже нужно, но только со стороны дна. Достаточно 30–40 мм полиуретановой пены или 50 мм ЭППС. Есть на этом этапе вполне полезное «ноу-хау»: заложить под дно кабины 1,5–2 м нагревательного кабеля низкой мощности. Дно он прогреет за секунды и будет поддерживать комфортную температуру воздуха.

Стоит сказать отдельно о низко посаженных поддонах без экрана, высота которых не превышает 200–250 мм. Обычно с их установкой возникают трудности из-за неудобного расположения сифона и малого уклона дренажной трубы. В этой ситуации также спасает подиум, но полый. И не забывайте, что его надо выкладывать не только по периметру (под бортами), но также обеспечить опору и в центральной части поддона.

Перед окончательной установкой поддона смонтируйте сифон и переливную систему. Края сливного выреза в поддоне перед этим обрабатываются акриловым герметиком (не силиконом), если горло резьбовое, уплотняйте тефлоновой лентой.

Сливной патрубок сифона поворачивайте к точке слива, для соединения используйте гофру переменной длины, рекомендуется ставить как можно более качественную. Когда приставляете поддон на место, обильно нанесите на торцы бортов санитарный силикон, а потом снимите выдавленные излишки.

Поддон может быть как встроенным в пол, так и наружным. В реальной практике 70% установленных поддонов в квартирах — наружные.

Особенности сборки открытых и закрытых моделей

Прежде чем собрать душевую кабину своими руками, следует узнать об особенностях монтажа открытых и закрытых конструкций.

Схема сборки душевой кабинки закрытого типа отличается тем, что ее стенки, стойки, дверца и крыша крепятся друг к другу. Душевая лейка, подсветка и элементы автоматики также устанавливаются на поверхности конструкции.

Решая, как самому установить душевую кабину, если выбрана конструкция открытого типа, следует помнить, что элементами кабины выступают стенки помещения. В этом случае душевая лейка, смеситель и автоматика могут крепиться на стене. К стенам также крепятся и боковые панели кабинки.На видеоролике ниже продемонстрированы нюансы монтажа открытой кабинки.

Тем, кто интересуется, как установить душевую кабину в частном доме, следует помнить, что в этом случае монтаж имеет некоторые отличия от работ, проводящихся в городской квартире.

Ванная комната городской квартиры является специально подготовленным помещением с уже выполненной гидроизоляцией, а в частном доме выбранное помещение требует подготовки.

Обязательными этапами подготовки помещения частного дома для установки душевой кабины являются:

• гидроизоляция пола,
• гидроизоляция стен и потолка (облицовка водостойкими материалами),
• установка вентиляции для того, чтобы избежать чрезмерной влажности воздуха.

Прежде чем начать монтаж душевой кабины своими руками, необходим подвод инженерных коммуникаций:

• холодного водоснабжения (если используется локальный водонагреватель),
• холодного и горячего водоснабжения, если используется центральная система ГВС или общий на весь дом нагреватель),
• электричества,
• канализации.

Для начала всегда устанавливают поддон, затем стенки, подвешивают шторки или двери и заканчивают монтажом крыши. Переходим к инструкции, как правильно самому собрать и установить конструкцию душевой кабины.

Поддон

Кабины можно классифицировать как угловые, приставленные и изолированные боксы, количество стенок, соответственно, меняется от двух до четырёх. Каркас будет иметь разное количество направляющих. У угловых кабин есть лишь две вертикальные стойки, которые крепятся к стенам, и два горизонтальных профиля, повторяющих поддон по форме. Каркас такой кабины собирается отдельно, а затем устанавливается на поддон, выравнивается и крепится к стенам штатными элементами.

С приставленными и отдельно стоящими кабинами сложнее: в каркасе присутствуют два промежуточных ребра, да и сами элементы обычно более массивные. Риск повредить тяжёлую сборку при поставке на поддон довольно велик, поэтому направляющие собирают по месту, начиная с крепления к стенам стоек с последующим добавлением боковых стенок и дверных направляющих.

В каждом случае любые примыкания профиля к стенам, поддону или друг к другу следует уплотнять слоем герметика, а затем снимать излишки со стыков с образованием полукруглых лунок. Не преуменьшайте роли санитарного силикона: он не только защищает от протечек, но и служит основным элементом крепления кабины после высыхания.

Сборка каркасов отдельно стоящих боксов начинается с задней стенки, на которой смонтирована вся гидротехническая обвязка, подготовлены патрубки всех отходящих и приходящих соединений. Часто боксы набираются из модулей шириной 40–60 см, обрамлённых в стыковочную рамку. Профили собираются вокруг стенок и скрепляются штатными винтовыми соединениями на торцах или накладными стыковочными вставками.

Установка стенок и дверей

Если вы дошли до монтажа стенок и дверцы, вопрос, как собрать на данном этапе душевую кабину своими руками, уже не представляет сложности. Форма и материал этих элементов могут быть разными, однако в первую очередь всегда устанавливается та стенка, на которой фиксируется автоматика.

Все устанавливаемые модули в обязательном порядке промазываются герметиком, однако делать это лучше после того, как вся конструкция будет собрана «вчерновую». До этого момента специалисты рекомендуют оставлять небольшой люфт, не фиксируя элементы жестко. Это позволит скорректировать положение стенок и дверцы по уровню.

После установки электрооборудования душевая кабинка оставляется до набора прочности герметизирующего состава.

В общем виде последовательность выполнения работ при монтаже ограждений выглядит следующим образом:

1. Пазы направляющих перед установкой стекол промазываются герметиком.
2. Стойка присоединяется к арке при помощи саморезов.
3. На стеклянные вставки перед монтажом устанавливается уплотнитель.
4. Нижние направляющие, находящиеся на поддоне, также смазываются герметиком.
5. Устанавливаются стекла.
6. Боковые панели на поддоне фиксируются мелкими саморезами с шайбами.
7. Места стыков герметизируются.
8. Производится проверка электрооборудования (наличие и работоспособность).
9. Собранная душевая кабина оставляется для высыхания герметизирующего состава.

Прямоугольные конструкции

Несмотря на схожие моменты в правилах установки всех типов кабин, у душа прямоугольной формы есть свой алгоритм монтажа: первым делом крепится задняя панель с оборудованием. После нее – боковые стенки. В последнюю очередь присоединяется лицевая часть с дверцами.

Другие особенности:

• Такой душ не всегда требует наличие поддона. Слив можно оборудовать непосредственно в пол, обеспечив угол наклона в 2 градуса. Для эффектного внешнего вида, пол с вмонтированным сливом декорируется плиткой (с использованием уровня при выполнении каждого шага, чтобы не изменить угол наклона). Допускается использование специальной змейки-слива (дренаж) по периметру кабины вместо стандартного сифона.
• Смеситель и трубка для душа монтируются не на крышу или боковую панель, а непосредственно в стену.
• Вместо металлического профиля для фиксации стен могут использоваться петли.

Душ в выемке комнаты

Душ такого типа не нуждается в поддоне, т.к. вода попадает в сток благодаря наклону пола. Альтернативный вариант – дренажная система. Удобен в случаях, когда даже самый мелкий поддон для некоторых членов семьи оказывается слишком высоким (например, для инвалидов и пожилых людей).

Особенность монтажа заключается в прокладке системы сбора воды (трапа или канала). Трубу и сифон помещают внутрь стяжки. Канализация по правилам располагается с уклоном к стояку.

Гидроизоляция стен и пола возле душевой кабины в данном случае должна быть особо качественной и с использованием противогрибковых средств. На пол стелется специальная манжета, которой окружают трап стока. Манжета перекрывает основной гидроизоляционный слой, чтобы исключить возможность протечек.

Грохот воды, передаваемый в помещения нижнего этажа, можно заглушить звукоизоляцией. Некоторые дренажные трапы изначально устроены так, чтобы поглощать лишние звуки.

Пошаговая фото и видео инструкция по сборке душевой кабины своими руками.

Все большую популярность среди товаров для ванной комнаты набирают душевые кабины. Удобство и функциональность у потребителя выходят на первое место, поэтому уходят далеко в прошлое большие неудобные чугунные ванны стандартных размеров, также во многих новостройках пространство ванной комнаты очень ограничено.Тут-то душевая кабина окажется очень кстати, будь у вас большая или маленькая ванная комната.

Покупка и установка душевой кабины позволит вам увеличить полезное место в вашей ванной комнате, особенно если размеры вашей ванной комнаты не большие. Вы сможете там легко поставить стиральную машину, мебель для ванны и многое другое.

Хочется сказать, что душевая кабина это такой товар, в котором продолжительность службы и ее надежность, на процентов 70 состоит из качественной сборки.

Это своего рода конструктор, который вы должны собрать правильно, качественно, и тогда она вам будет служить долгие годы.

Обращаем ваше внимание на то, что душевая кабина собирается уже в готовом, чистом помещении, все отделочные работы уже должны быть завершены.

С помощью данной инструкции, вы сможете собрать большинство душевых кабин со стеклянной задней стенкой, как размером 90 на 90 сантиметров, так и 80 на 80 сантиметров, так и 100 на 100 сантиметров.

Также отметим, что сборка душевой кабины с высоким поддоном, ничем не отличается от сборки душевой кабины с низким поддоном. Разница будет только в подготовке места под душевую кабину.

Сборку душевой кабины лучше всего осуществлять вдвоем, приблизительное время сборки составляет около 3 часов.

Для сборки душевой кабины вам потребуются следующие инструменты

В комплект поставки с душевой кабиной не входят!

• Герметик (с пистолетом для нанесения)
• Шуруповерт
• Сверло Ø1-3мм
• Отвертка крестовая
• Карандаш
• Пассатижи или гаечные ключи
• Уровень

Некоторые душевые кабины по заявлению производителя собираются без герметика. Но даже для таких душевых кабин вам все равно потребуется герметик. Им необходимо обработать отверстие слива душевой кабины, закрепить водоотсекатели и магнитные уплотнители, и прочие мелкие опции при их наличии, например обработать отверстие под радио и форсунки.

С его помощью обрабатываются все неподвижные элементы. Места стыков задней стенки между центральной панелью и поддоном, места стыков передней рамы и поддона, крепление слива и форсунок, установка уплотнителей и водоотсекателей.

Стеклянные душевые кабины поставляются в разобранном виде, в картонных коробках. Количество коробок на одну душевую кабину от 3 до 5 (зависит от производителя)

Универсальная схема подготовки коммуникаций

Такая схема сборки подходит почти под все душевые кабины,например по этой схеме вы сможете собрать душевую кабину размером 80 на 80 сантиметров, 90 на 90 сантиметров, 100 на 100 сантиметров.

Общая схема сборки душевой кабины

Этап первый

Первым делом, перед сборкой душевой кабины, распакуйте все коробки и достаньте все составляющие и комплектующие.

Разложите их и проверьте, все ли комплектующие на месте.

Стандартная душевая кабина со стеклянной задней стенкой состоит из следующих сборочных единиц

Поддон (некоторые производители поставляют поддон в собранном виде, если у вас поддон не собран, то в коробке с поддоном у вас будут лежать следующие запчасти)

• Поддон
• Крыша
• Передний декоративный экран
• Горизонтальные профиля-2 шт (верхний и нижний)
• Каркас
• Комплектующие для сборки каркаса и крепления декоративной панели(шпильки,болты,ножки)

Очень часто, все вышеперечисленные комплектующие лежат в одной коробке. Это самая большая коробка. Также, внутри может лежать коробочка со всеми комплектующими, где вы сможете найти все для сборки душевой кабины.

Если вы не можете найти резьбовые шпильки для ножек и каркаса, потрясите сам каркас, некоторые производители кладут шпильки внутрь каркаса.

Задняя стенка

• Два стекла одинакового размера

Они могут быть сразу обрамлены алюминиевыми профилями, либо просто два стекла, если задняя стенка собирается на уголках.

Отличаются эти две стенки одна от другой, наличием уже просверленных в них отверстий под комплектующие. Такие как полочка, зеркало, массаж ног, ручной душ и другие.

Чтобы понять какое стекло правое или левое, посмотрите на изображение товара на инструкции или в интернете. Там вы увидите комплектацию вашей душевой кабины, и с какой стороны расположены опции

Передние стекла

• Неподвижные стекла-2 шт
• Двери-2 шт (изогнутое стекло с отверстиями под ролики и ручки)
• Горизонтальные профиля-2 шт.
• П-образные уплотнители (2 или более штук)
• Магнитные уплотнители на двери-2 шт(могут уже быть закреплены на дверях)
• Г-образные отсекатели (2 или 4 шт)

Центральная стойка

Она может быть с уже прикрученными опциями, например смеситель или подсветка. Также, очень часто внутри, с обратной стороны кладут прямо в панель различные уплотнители и прочие мелкие запчасти.

• Видео инструкция по сборке душевых кабин

Комплектующие

Обязательные комплектующие, которые есть у всех душевых кабин

• Ролики для дверей
• Ручки
• Смеситель
• Ручной душ
• Держатель ручного душа
• Сифон слива
• Уголки держателя боковых стекол
• Крепежные элементы (Саморезы,болтики,шайбочки,хомутки)

Комплектующие которые зависят от комплектации душевой кабины

• Форсунки
• Тропический душ
• Пульт управления опциями
• Динамик радио
• Лампочки подсветки
• Блок питания
• Массажер для ног
• Парогенератор
• Сиденье
• И прочее

Этап второй.

Постелите перед сборкой, оставшиеся у вас картонные коробки на пол. Таким образом, вы без повреждений соберете поддон, и что самое главное стекла.

Никогда не ставьте стекла на голый пол, особенно кафельный или бетонный.

Вообще очень аккуратно во время сборки обращайтесь со стеклами от душевой кабины. Хотя закаленное безопасное стекло, которое используется в душевых кабинах и очень прочное, но оно имеет слабые места, особенно уголки. Никогда не ставьте стекла на уголок. Не сверлите в стекле отверстия, оно просто раскрошится в мелкие осколки.

Все необходимые отверстия уже имеются и были сделаны еще на заводе. Если по вашему мнению, какого то отверстия не хватает, значит это производственный брак, либо была произведена замена комплектации производителем.

Этап третий

Собираем поддон

1.Переворачиваем поддон вверх дном и кладем его на пол, предварительно застеленный картоном от упаковки, либо постелите ткань.

2.Прикручиваем на каркас ножки, шпильки и примеряем каркас на поддон.

Каркас примеряем с учетом того, чтобы все его отверстия для крепежа, как на дне поддона, так и на углах поддона попадали на закладные.(это те части с обратной стороны поддона которые выпирают и предназначены как раз для того, чтобы там крепить каркас)

После того, как каркас у вас будет примерян, закрепите его к поддону саморезами.

3.Прикручиваем сифон слива

Обязательно промажьте места крепления слива к поддону с помощью силиконового герметика.

Чаще всего такая панель крепиться с помощью саморезов и закрывается декоративными заглушками.

5.Снимите защитную пленку  с поддона и передней декоративной панели

6.Подвиньте поддон на место установки и с помощью ножек и уровня отрегулируйте его правильное положение. Затяните все гайки ключом, и еще раз проверьте уровень.

Этап четвертый

Собираем центральную панель

Прикручиваем к центральной панели смеситель.

А также пульт управления, декоративную подсветку, форсунки(если они входят в вашу комплектацию)

Желательно помазать герметиком места соприкосновения опций и центральной панели.

Этап пятый

Сборка задней стенки

Этот этап лучше делать вдвоем с помощником.

Внимательно смотрим, где у нас правая и левая стенки.

Вариант сборки задних стенок обрамленных профилями

Ставим стекла и центральную панель на поддон, и с помощью саморезов, или болтов(зависит от производителя) скрепляем между собой боковые стенки с центральной панелью.

Промажьте, место стыка центральной панели с  боковыми стенками с помощью силиконового герметика.

Вариант сборки задних стенок на уголках

1.Расположите правое и левое стекло на поддоне и закрепите его саморезами, установив боковые уголки сверху и снизу

2.Установите центральную стойку между задними стенками

3.По направляющим отверстиям по бокам задних стенок, соедините центральную стойку со стенками саморезами, закрепляя боковые уголки сверху и снизу.

Этап шестой

Сборка передней рамы

1. Соедините поперечные (дугообразные) и продольные (прямые) алюминиевые профили с помощью саморезов
2. Установите передние боковые неподвижные стекла в паз продольного профиля, предварительно надев на стекло силиконовый П-образный резиновый уплотнитель.

Если стекло с трудом вставляется, не пытайтесь по нему стучать, не надо забивать его. Попробуйте намазать немного силиконового герметика на П-образный уплотнитель и аккуратно с нажимом, не изгибая и не деформируя стекла, пробуйте вставить его в паз.

3.Прижмите свободный край стекла уголками крепления передних стенок, используя саморезы.

Этап седьмой

1.Поместите переднюю раму на поддон

2.Соедините между собой переднюю раму и заднюю стенку с помощью саморезов или болтов (зависит от производителя).Предварительно проверьте чтобы они стояли ровно и никуда не выступали.

3.Закрепите заднюю стенку к поддону с помощью саморезов или болтов. (зависит от производителя).

Этап восьмой

Сборка дверей

1.Закрепите верхние и нижние ролики на дверях, колесиками наружу

2.Закрепите ручки на дверях в отверстиях по бокам дверей.

3.С помощью герметика установите отсекатели и магнитные уплотнители на двери

4.Установите ограничители дверей на верхний и нижний поперечные профили

5.Повесьте двери на верхние ролики, уложив колесики в паз поперечного профиля.

6.Защелкните нижние ролики в пазу нижнего ролика, опустив колесико.

7.Отрегулируйте ролики, чтобы двери душевой кабины плотно закрывались и без усилий двигались по направляющим.

Этап девятый

Сборка крыши

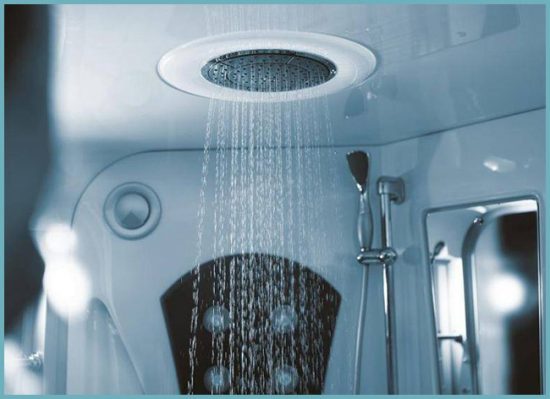

Удалите с крыши защитную пленку и закрепите на крыше динамик, вытяжку подсветку, тропический душ (если они входят в комплектацию)

Закрепите крышу на душевой кабине с помощью саморезов или болтов (зависит от производителя)

Крыша обычно крепиться только к задней стенке

Этап десятый

Установка комплектующих

Установите и закрепите зеркало, полочку и прочие комплектующие, которые идут в комплекте с вашей душевой кабиной

Места крепления можно обработать силиконовым герметиком.

Этап одиннадцатый

Подключение к коммуникациям

1.Соедините между собой шланги идущие от смесителя на ручной душ, тропический душ и на форсунки( при наличии их)

2.При наличии электрики соедините между собой провода, идущие на подсветку, вытяжку, радио.

Этап двенадцатый

Подвиньте кабину на место установки, подсоедините сливной шланг к канализации и подключите кабину к электричеству.

Пользоваться душевой кабиной можно через 24 часа после полного высыхания герметика.

Вот так вот просто, собирается практически любая душевая угловая кабина со стеклянными задними стенками. Некоторые этапы можно менять местами. Например, вначале собрать переднюю раму, а потом заднюю стенку. Тут все индивидуально и зависит от многих обстоятельств, например от размеров ванной комнаты, наличия помощника и прочего.

• Видео инструкция по сборке душевой кабины на примере душевой кабины Erlit

Самое главное, что вы должны уяснить это то, что сборка душевой кабины от любого производителя душевых кабин, будь то Китайская, или дорогая Итальянская, это не просто механическая работа с инструментом, а прежде всего работа головой. Таких душевых кабин, где бы все отверстия и комплектующие идеально подходили друг к другу нет и, наверное, не было никогда. Тут надо просверлить, там подмазать и прочее.

Поэтому опирайтесь на нашу инструкцию как на общую схему сборки, которую можно немного поменять в последовательности, или немного доработать с учетом ваших обстоятельств.

Как собрать душевую кабину своими руками: сборка, как установить, видео

Прежде чем задумываться о том, как собрать душевую кабину своими руками, следует определиться с типом конструкции и подготовить все необходимые инструменты. Продуманный подход позволит вам избежать простоев в работе, нестыковок при выполнении отдельных операций. Пошаговое выполнение инструкций по монтажу позволит вам достичь желаемого результата, даже если вы не имеете богатого опыта подобного строительства.

Виды душевых кабин

Все возможные варианты можно разделить по форме кабины, материалам, из которых они изготавливаются, и другим критериям, однако основным параметром классификации является то, как выполняется установка душевой кабины своими руками относительно остального пространства ванной комнаты.

Закрытые модели представляют собой отдельное замкнутое пространство, ограниченное по сторонам собственными стенками. Закрытые душевые кабинки кроме стенок имеют верхнюю крышку, поддон, дверь и душевую лейку. Возможно и дополнительное оснащение – от подогревателя воды до встроенного радиоприемника, которые устанавливаются по желанию пользователя.

Стенками открытых кабинок выступают стены ванной комнаты. Собственная комплектация таких моделей включает в себя:

• поддон,
• двери,
• лейку душа.

Открытые душевые кабинки чаще всего монтируются в углу в ванной, реже – встык только с одной из стен помещения.

Дополнительное оснащение душевых кабин открытого типа также возможно.

Элементы стандартной комплектации душевых кабин

Поддоны необходимы для сбора воды. К тому же именно из них осуществляется отвод стоков в канализационную систему. По форме поддоны бывают прямоугольным или угловыми.

Выбирая поддон для душевой кабины, обращайте внимание на его глубину.

• Высокие поддоны образуют мини-ванну, в которой можно сидеть и набирать в нее воду.
• Самые низкие поддоны называются плоскими. Они компактны, но требуют особой схемы монтажа слива воды.
• Поддоны средней глубины можно считать универсальными.

Различные модели поддонов отличаются также по материалу. Чаще всего встречаются акриловые изделия, но можно встретить также и чугунные, стальные или керамические варианты.

Стенки и дверцы обеспечивают герметичность пространства и предотвращают попадание воды за пределы душевой кабины. Материалом для изготовления подобных конструкций может служить пластик, органическое или ударопрочное стекло (матированное, тонированное), алюминий.

В стандартную комплектацию входят также:

• задняя панель,
• поддон и его фартук,
• стойки и направляющие,
• крыша.

Инструменты и материалы для работы

Сборка душевой кабинки не станет для вас слишком сложной работой, если вы заблаговременно приготовите все необходимые инструменты и материалы.

Вам понадобятся:

• отвертки (шлицевая и крестообразная),
• газовый ключ,
• дрель и сверла по металлу (3 и 6 мм),
• уровень для контроля положения,
• водоподводные гибкие шланги,
• ФУМ-лента для гидроизоляции соединений,
• силиконовый герметик,
• сифон,
• монтажная пена (2-3 стандартных баллона) для низких поддонов.

Сборка душевой кабины своими руками выполняется поэтапно. На каждом этапе в обязательном порядке выполняется разметка для точности геометрического положения элементов. Чтобы быть уверенным в правильности выполнения работ можно сделать контрольную проверку с помощью уровня.

Перед тем, как установить душевую кабину самостоятельно, следует убедиться в ровности пола. При необходимости, оптимально выполнить в ванной бетонную стяжку, провести гидроизоляцию и уложить плитку.

Установка поддона и коммуникаций

Сборка душевой кабины своими руками начинается с монтажа поддона. В зависимости от конфигурации он может устанавливаться на раму или без нее. Установка в этих случаях имеет свои нюансы.

Монтаж поддона с рамой

На металлическую раму устанавливаются глубокие поддоны. Главное в этом случае – правильно и точно зафиксировать конструкцию на раме.

В качестве рамы выступает каркасная конструкция из металлических балок, которые в зависимости от конфигурации фиксируются параллельно друг другу или крест-накрест.

Последовательность операций на этом этапе монтажа следующая:

1. В специальные отверстия на поддоне вкручиваются до упора шпильки.
2. На шпильки накручиваются по 2 гайки на каждую, одна фиксируется в самом низу, другая находится примерно посередине и служит креплением для каркаса.
3. Опора каркаса надевается на шпильки с гайками таким образом, чтобы металлическая накладка оказалась наверху. Для компенсации возможных неровностей конструкции под опору можно установить тонкую прокладку из пеноплекса.
4. Центральная ножка вкручивается и закрепляется с помощью шайбы, контргайки и дополнительной гайки в специально вваренной гайке на короткой части опоры.
5. Крепежные балки каркаса фиксируются на деревянных брусках (они залиты в стеклопластик самого поддона) саморезами или шурупами.Крепление каркаса к поддону и установка центральной ножки
6. Все оставшиеся крепления подтягиваются, на шпильки поверх каркаса прикручиваются гайки для фиксации конструкции с двух сторон.
7. Кронштейны, подставленные под ножки, станут служить опорами для экрана.
8. Остальные ножки устанавливаются на свои места, их положение контролируется уровнем.Фиксация шпилек гайками с двух сторон и установка кронштейнов и ножек
9. Поддон устанавливается на место с контролем положения по уровню.Выравнивание ножек и крепление фартука

При монтаже поддона с рамой важно правильно организовать слив.

• Если сифон не был установлен до этого момента, его необходимо поставить.
• При соединении сифона с поддоном обеспечивается и проверяется герметичность стыка (закрыть сифон, налить воду в поддон – течь будет заметна, если она существует).
• При обнаружении течи ликвидировать ее при помощи герметика.
• Проверить уклон и длину сливного шланга (для хорошего стока уклон должен быть не менее 2 см на каждый метр).

Монтаж поддона без рамы

При установке мелкого поддона рама не потребуется. В этом случае самым ответственным этапом является установка сифона.

Гофрированный шланг освобождается от крепежного хомута, а сифон соединяется с поддоном с обязательной герметизацией места стыка (для этих целей лучше выбрать прозрачный состав). Выждав, пока герметик подсохнет, шланг и его хомут возвращают в исходное положение. При этом для надежного соединения шланга с канализационным отводом используют резиновый уплотнитель. Необходимость его использования обусловлена разностью диаметров шланга и канализационного отвода (4 и 5 см соответственно).

Перед окончательной фиксацией конструкции ее проверяют на герметичность, наливая воду. Это – очень важный момент, поскольку после окончательной установки устранить недостатки будет очень сложно.

Капитальное крепление выполняется с помощью монтажной пены. Вся конструкция приподнимается на высоту около 5 см и под нее заливается пена.

На время набора прочности пены поддон нагружают. Вес груза должен быть значительным. Можно использовать мешки с песком или цементом, упаковки кафеля и пр. Для равномерного распределения веса груза и избежания перекоса конструкции груз устанавливают на щит.

Установка стенок и дверей

Если вы дошли до монтажа стенок и дверцы, вопрос, как собрать на данном этапе душевую кабину своими руками, уже не представляет сложности. Форма и материал этих элементов могут быть разными, однако в первую очередь всегда устанавливается та стенка, на которой фиксируется автоматика.

Все устанавливаемые модули в обязательном порядке промазываются герметиком, однако делать это лучше после того, как вся конструкция будет собрана «вчерновую». До этого момента специалисты рекомендуют оставлять небольшой люфт, не фиксируя элементы жестко. Это позволит скорректировать положение стенок и дверцы по уровню.

Важно: Если стенки или дверцы душевой кабины сборные и представляют собой раму с вставляющимся стеклом, собрать их и обработать стыки герметиком необходимо до начала монтажа.

После установки электрооборудования душевая кабинка оставляется до набора прочности герметизирующего состава.

В общем виде последовательность выполнения работ при монтаже ограждений выглядит следующим образом:

1. Пазы направляющих перед установкой стекол промазываются герметиком.
2. Стойка присоединяется к арке при помощи саморезов.
3. На стеклянные вставки перед монтажом устанавливается уплотнитель.
4. Нижние направляющие, находящиеся на поддоне, также смазываются герметиком.
5. Устанавливаются стекла.
6. Боковые панели на поддоне фиксируются мелкими саморезами с шайбами.
7. Места стыков герметизируются.
8. Производится проверка электрооборудования (наличие и работоспособность).
9. Собранная душевая кабина оставляется для высыхания герметизирующего состава.

Монтаж крыши

Крыша душевой кабины устанавливается на уже почти готовую конструкцию и крепится к последней при помощи метизов.

Особенности сборки открытых и закрытых моделей

Прежде чем собрать душевую кабину своими руками, следует узнать об особенностях монтажа открытых и закрытых конструкций.

Схема сборки душевой кабинки закрытого типа отличается тем, что ее стенки, стойки, дверца и крыша крепятся друг к другу. Душевая лейка, подсветка и элементы автоматики также устанавливаются на поверхности конструкции.

Решая, как самому установить душевую кабину, если выбрана конструкция открытого типа, следует помнить, что элементами кабины выступают стенки помещения. В этом случае душевая лейка, смеситель и автоматика могут крепиться на стене. К стенам также крепятся и боковые панели кабинки.
На видеоролике ниже продемонстрированы нюансы монтажа открытой кабинки.

Особенности монтажа душевой кабины в частном доме

Тем, кто интересуется, как установить душевую кабину в частном доме, следует помнить, что в этом случае монтаж имеет некоторые отличия от работ, проводящихся в городской квартире.

Ванная комната городской квартиры является специально подготовленным помещением с уже выполненной гидроизоляцией, а в частном доме выбранное помещение требует подготовки.

Обязательными этапами подготовки помещения частного дома для установки душевой кабины являются:

• гидроизоляция пола,
• гидроизоляция стен и потолка (облицовка водостойкими материалами),
• установка вентиляции для того, чтобы избежать чрезмерной влажности воздуха.

Прежде чем начать монтаж душевой кабины своими руками, необходим подвод инженерных коммуникаций:

• холодного водоснабжения (если используется локальный водонагреватель),
• холодного и горячего водоснабжения, если используется центральная система ГВС или общий на весь дом нагреватель),
• электричества,
• канализации.

Если вы интересуетесь тем, как может быть изготовлена душевая кабина своими руками с поддоном или без него, то об этом есть информация в отдельной статье сайта.

Если в процессе эксплуатации кабинки возникли какие-то проблемы, то наша инструкция поможет провести ремонт душевых кабин своими руками. В ней описаны распространенные неполадки и способы их устранения.

А про самостоятельный монтаж полотенцесушителя читайте здесь.

Видео

На данном видео показана сборка душевой кабины своими руками закрытого типа.
