Установка доводчика на дверь своими руками: способы монтажа

Доводчик нужен для плавного движения двери и плотного прилегания при закрытии. Сама конструкция несложная, но в зависимости от модели и условий эксплуатации, различается специфика монтажа. Рассмотрим существующие механизмы, какой выбрать и как правильно установить.

…

Функции

Перед тем как поставить доводчик, оцените его возможности. Исходя из названия, этот нехитрый механизм обеспечивает плавное и бесшумное закрывание двери. За счет плотного прилегания полотна к коробке удается сохранить в помещении тепло зимой и прохладу летом.

Стандартные функции: автоматическое закрывание и регулировка скорости движения полотна, иногда — фиксация в открытом положении. Дорогие модели оснащены дополнительными возможностями: устанавливать контроль доступа, время на проветривание помещения и блокировать положение двери.

…

Виды механизмов

Чтобы разобраться, как правильно установить доводчик на двери, рассмотрим их модификации.

По типу монтажа различают:

• Накладные – такие модели крепятся сверху на полотно, коробку, стену или вспомогательные конструкции.
• Напольные – подходят для дверей без коробки, например, стеклянных. Монтируются снизу, с одной стороны к створке, с другой – непосредственно к полу.
• Скрытые – установить своими руками такие доводчики вряд ли получится, поскольку механизм находится внутри полотна, в этом случае лучше вызвать мастера.

…

По принципу передачи вращающего момента выделяют:

• Рычажные – простой механизм, который состоит из пружины и гидросистемы, заполненной маслом для амортизации.
• Слайдовые – в корпусе скользит свободный элемент, сила трения тормозит движение полотна, за счет этого достигается плавное закрывание. Этот вид механизма устанавливается параллельно двери, смотрится элегантно и лаконично. Он не затрудняет открывание, а наоборот, помогает. После распахивания полотна на 30 градусов в дело включается доводчик, облегчая таким образом труд детям и пожилым людям.

Внутренний механизм может быть двух типов: кулачковым или зубчатым. Первый вид обеспечивает плавное движение, поэтому чаще используется для слайдовой конструкции. Более грубым является зубчатый, такие доводчики устанавливают на тяжелые двери с кодовым замком, чтобы за счет шестеренок обеспечить дополнительное усилие при закрывании.

Существуют упрощенные модели для межкомнатных дверей, они представляют собой регулируемые пружинные петли.

Как выбрать

Чтобы правильно подобрать доводчик, следует обратиться к установленным стандартам. Для определения размера механизма учитываются ширина и масса дверного полотна.

…

Производитель обязан давать гарантию качества. Решив сэкономить, увеличивается вероятность, что в скором времени механизм сломается. К тому же дешевые изделия не способны полноценно выполнять задачи.

Определенный тип доводчика подбирается под предъявляемые требования. Чем больше функций, тем дороже цена.

Подробнее о правилах выбора смотрите на видео:

Способы монтажа

Процесс установки доводчика начинается с определения направления открывания двери, от этого будет зависеть выбор схемы монтажа.

Чаще используют накладные модели, их можно крепить с любой стороны.

Для межкомнатных дверей разницы нет, но входные открываются наружу, поэтому при монтаже доводчика могут потребоваться дополнительные материалы, поскольку его крепят изнутри, со стороны помещения. Это защищает механизм от пыли, осадков и замерзания. Еще доводчик снижает нагрузку с петель, что увеличивает срок эксплуатации.

Перед установкой определите тип открывания дверей:

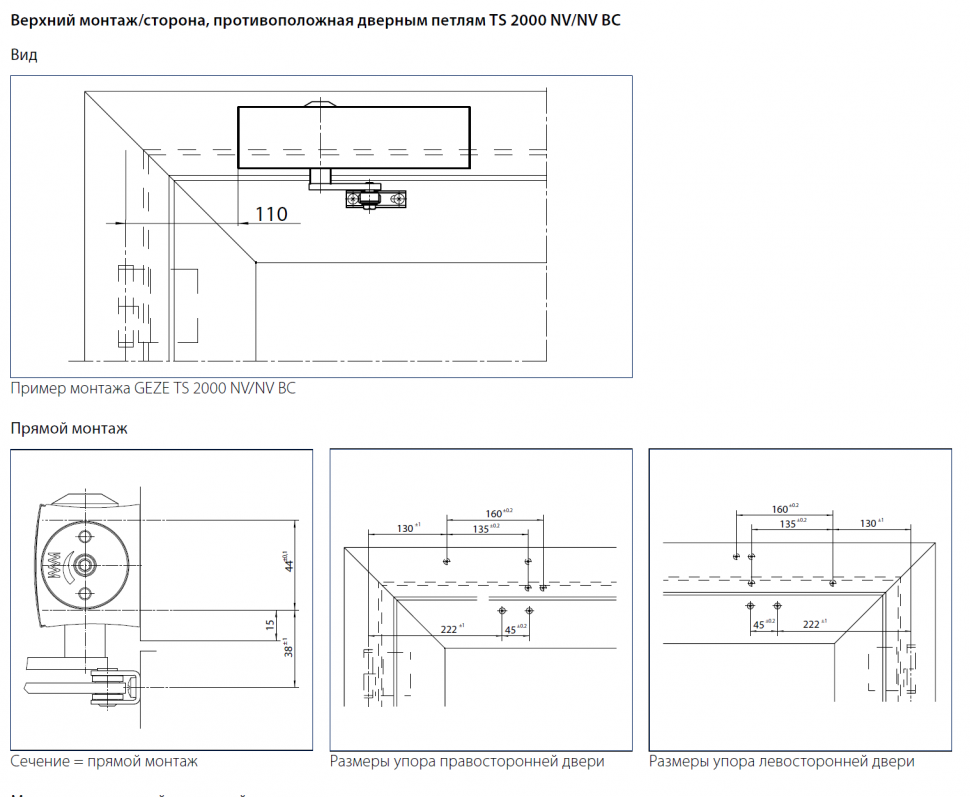

• «Внутрь» – корпус монтируется сверху створки со стороны расположения петель;

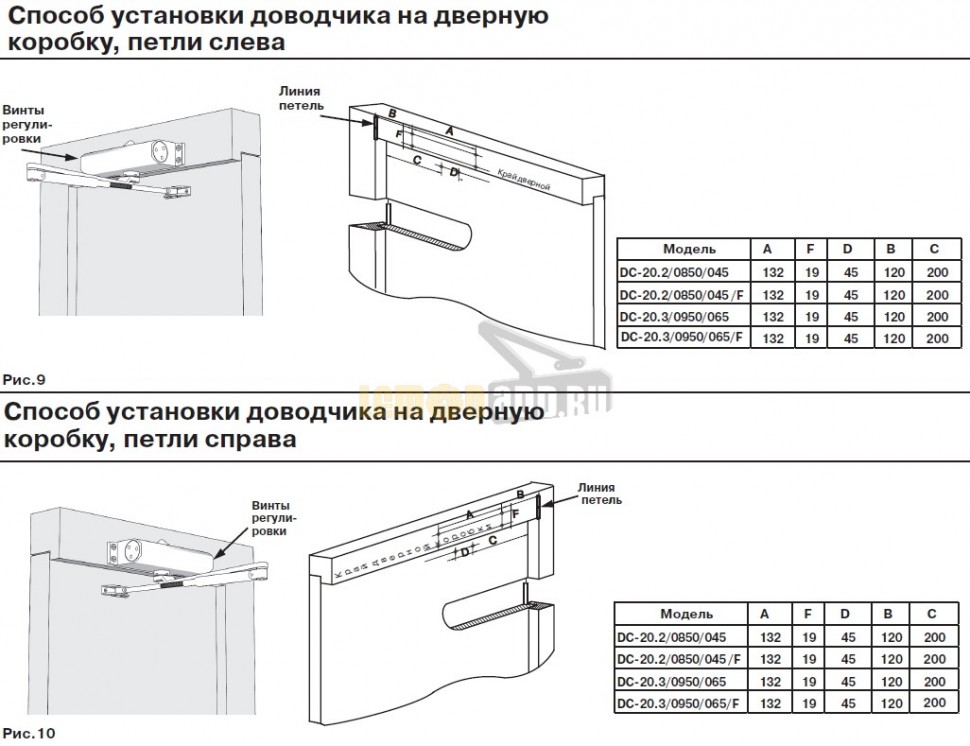

• «Наружу» – механизм крепится на короб, а рычаг привинчивается к полотну.

…

Как установить дверной доводчик:

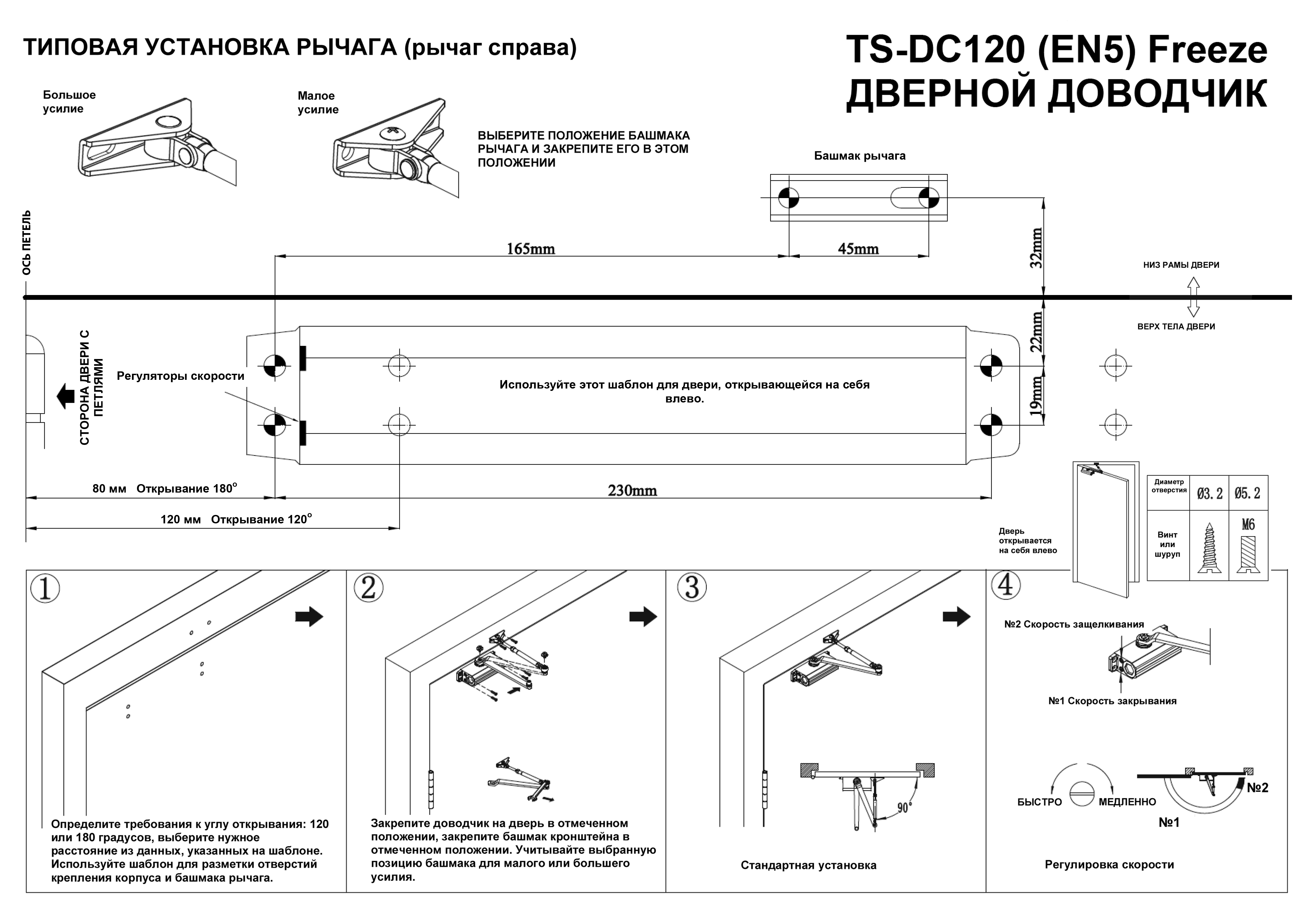

1. В комплекте идет схема крепления в натуральном размере, с её помощью удобно делать разметку. Можно шаблон закрепить скотчем на двери.
2. Просверлите отверстия по намеченным точкам или прямо через приклеенную схему.
3. Привинтите корпус шурупами.
4. То же самое выполните и для рычага.
5. Соедините детали конструкции. В закрытом положении должен получиться угол в 90 градусов между предплечьем рычага и полотном двери.
6. С помощью специальных винтов, расположенных на корпусе, выполняется регулировка доводчика. Выставляется желаемая скорость движения двери, режим закрытия (с дохлопом или без), торможение, усилие и т. д.

…

Декоративные накладки маскируют корпус механизма.

Нестандартные ситуации

Если есть сложности с установкой доводчика, помогут следующие приемы:

1. Металлический уголок. На дверную коробку горизонтально монтируется вспомогательный элемент, затем к нему крепят рычаг. Другой вариант – на уголок устанавливается корпус механизма, а рычаг привинчивается к двери.
2. Монтажная пластина. Здесь возможно три способа. Первый: вспомогательный элемент крепят к верхней кромке двери так, чтобы она слегка выступала, затем к ней привинчивают механизм. Рычаг устанавливается на дверной короб. Второй способ: пластину вместе с корпусом доводчика устанавливают на раму, а рычаг крепят к полотну. Третий вариант: с помощью пластины увеличивают площадь откоса, на который затем монтируется рычаг. Механизм устанавливают стандартно.

…

Как видите, установка дверного доводчика возможна разными способами. Если инструкция показалась сложной или в процессе возникли трудности, лучше обратиться за помощью к профессионалам.

Рекомендуем посмотреть видео

Как установить доводчик на дверь

Возможно, не так часто приходится сталкиваться с необходимостью установки доводчика на дверь. Тем не менее, если возникла такая ситуация, стоит предварительно ознакомиться с некоторыми рекомендациями, чтобы последующая эксплуатация механизма не вызывала нареканий. В данной статье мы рассмотрим, как установить доводчик на дверь своими руками.

Правила установки

Виды доводчиков

В процессе монтажа соблюдайте ряд правил:

1. Система крепежа для дверного доводчика и штанги должна быть максимально прочной. Это необходимо, поскольку на доводчик оказывается постоянное вибрационное давление при воздействии на него усилий.
2. Доводчик двери должен устанавливаться в точном соответствии со схемой и соблюдении геометрии. Какие-либо отклонения не допустимы.
3. Как только доводчик установлен, следует проверить точность монтажа. Движению двери не должны препятствовать перекосы, а петли не должны заедать. Если в закрытом виде дверь отходит назад, это необходимо исправить. Это бывает от того, что петли перекосились в ходе установки, либо дверь имеет большую массу. При неукоснительном исполнении всех этих правил, эксплуатационный срок механизма будет максимально долгим. В противном случае вам потребуется выполнять периодический ремонт из-за чрезмерной нагрузки на дверной доводчик.
4. Немаловажное значение имеет и выбранное усилие, так как его регулирование осуществляется на доводчике двери. При небольшой массе межкомнатных дверей для обеспечения работоспособности механизма вполне хватит небольшого усилия. Соответственно, чем больше вес дверного полотна, тем больше усилие.

Процесс установки

Элементы доводчика

Для того чтобы правильно осуществить монтаж доводчика двери, необходимо строго следовать инструкции, прилагаемой к нему в комплекте.

При неправильном выполнении установки, спустя немного времени вам придется выполнить ремонт или замену данного устройства. Итак, работа по монтажу требует выполнения следующих шагов:

1. Разметка отверстий, необходимых для фиксации штанги и доводчика, согласно шаблону.
2. В местах разметки следует просверлить отверстия для крепежа.
3. Установка и регулировка дверного доводчика и штанги.

В принципе эти действия не должны вызвать никаких трудностей, но необходимо разобраться более подробно в каждом из них.

Виды монтажа дверного доводчика

Установка скрытого доводчика

1. Устройство механизма на дверь с верхним расположением. То есть осуществляется крепеж штанги к поверхности дверной коробки, а доводчик подсоединяется к двери через штангу. Это способ отличается тем, что доводчик монтируется с наружной стороны, а открытие двери происходит вовнутрь.
2. Классическая установка доводчика на дверь выполняется с использованием четырех винтов (саморезов), которыми фиксируется штанга на верхнюю часть двери, в то время как доводчик крепится на дверную коробку. Выбрав этот способ монтажа необходимо строго соблюдать схематические указания. Однако учтите, что каждая модель имеет свои индивидуальные замеры.
3. Далее произведите регулировку длины штанги в соответствии с требуемым усилием двери. Как правило, необходимый вариант указан в прилагаемой инструкции. Различают две разновидности штанги:
   1. Телескопическая штанга, имеющая два подвижных элемента, один из которых выходит из первого и фиксируется крепежными винтами;
   2. Винтовая – регулировка происходит при изменении размера выкрученного элемента. Эта разновидность является более прочной и отличается длительным эксплуатационным сроком. То же самое нельзя сказать о телескопической штанге, так как она может поменять положение в случае ослабления винтов.
   3. Бывают случаи, когда проблемы с монтажом возникают из-за слишком низкого дверного проема, которые делает затруднительным даже установку доводчика. Такая ситуация решается с помощью установки доводчика на боковую сторону дверного полотна путем увеличения длины крепежной системы штанги.

Порядок выполнения установочных работ

Напольный доводчик

Обратите внимание! Как правило, дверные доводчики, фиксируемые на полу, предусматриваются на стадии проекта здания.

Чтобы установка доводчика была выполнена в соответствии со всеми требованиями, первоначально вам необходимо сделать специальную нишу в поверхности пола прямо под дверью. Далее установите направляющий механизм, таким образом, чтобы ось дверной петли совпала с осью штока.

Видео

Если вы выбрали скрытую установку, то монтаж будет выполняться прямо в поверхность двери. Для этого дверь должна иметь достаточную ширину для вмещения механизма доводчика двери. Данный способ монтажа подходит при использовании на массивных и тяжелых дверях.

Стоимость установки дверного доводчика

Устройство доводчика

Если у вас есть необходимый опыт или минимальные навыки в процессах такого рода, вы можете выполнить монтаж доводчика двери самостоятельно. Если же у вас нет опыта, либо времени можно обратиться за помощью к специалистам. Стоимость работы определяется ее сложностью и способом установки. Если вами выбран скрытый или напольный способ установки доводчика, то готовьтесь тому, что и заплатить придется гораздо больше, чем в случае с классическим вариантом. Поэтому отправляясь в магазин за устройством, решите, сколько вы готовы отдать за его установку.

Установка дверного доводчика | Строительный портал

Дверные доводчики помогают без особых усилий закрыть дверь. Однако, неправильный их монтаж приводит к выходу из строя не только дверной фурнитуры, но и самой двери. О том, как правильно подобрать и установить доводчик для двери рассмотрим далее.

Оглавление:

1. Дверной доводчик: функциональные особенности и преимущества применения
2. Дверной доводчик: характеристики и разновидности
3. Установка дверного доводчика своими руками
4. Установка дверного доводчика и правила его эксплуатации
5. Особенности выполнения монтажа дверного доводчика

Дверной доводчик: функциональные особенности и преимущества применения

Использование дверных доводчиков для закрывания двери позволяет обеспечить мягкость и плавность в выполнении данного процесса. Данный элемент дверной фурнитуры получил широкое распространение прежде всего из-за того, что позволяет сохранить дверь в целостности и сохранности на протяжении многих лет ее эксплуатации.

Установка стандартных доводчиков, расположенных сверху позволяет контролировать доступ к жилищу, например в подъездах с использованием домофонной системы. Кроме того, использование доводчиков широко распространено в офисах, школах, больницах, в местах с высокой эксплуатационной нагрузкой на дверь.

Если необходимо установить доводчик на стеклянную дверь поворотного типа, то он монтируется в нижней ее части. Кроме того, недавно были разработаны доводчики скрытой установки, которые устанавливаются внутри дверного полотна и выполняют функцию плавного закрытия двери. Таким образов, внешний вид двери остается неизменным, и доводчик никто не сможет повредить.

Использования доводчиков для двери помогает уберечь тепло в помещении, особенно в холодное время года или летом, при работе кондиционера. Благодаря надежности конструкции современных моделей доводчиков, они обеспечивают надежное закрывание двери и отличаются доступной стоимостью. Однако, неправильно установленный доводчик способен не только в скором времени сломаться, но и приведет к поломке двери. Поэтому, вопросу монтажа дверных доводчиков следует уделить особое внимание.

Принцип действия дверных доводчиков основывается на прикладывании усилий для открывания двери, сжимании специальной пружины, которая в свою очередь, постепенно разжимаясь толкает дверь, закрывая ее.

Главное преимущество монтажа дверных доводчиков — обеспечение плавного закрывания двери. Каждая из моделей дверных доводчиков отличается наличием специальных настроек, с помощью которых регулируется их работа. Наличие специального гидравлического механизма внутри доводчика, позволяет обеспечить выполнение доводчиком, предназначенных ему функций.

Во внутренней части доводчика располагается механизм в виде поршня, находящегося в цилиндре и специальном масле, таким образом, в процессе его движения масло циркулирует по двум отсекам. Некоторые производители доводчиков заменяют масло на жидкость, устойчивую перед морозом.

В процессе изменения скорости движения масла получается отрегулировать скорость, с которой дверь будет автоматически закрываться. Таким образом, благодаря наличию простого механизма работы, стоимость доводчиков достаточно доступная, однако функционирование — остается на должном уровне.

Поэтому, выделим несколько функций дверных доводчиков:

• способность двухдиапазонной настройки двери, наличие ускорения при ее захлопывании;
• защита двери от ударов;
• способность фиксации двери открытой.

Дверной доводчик: характеристики и разновидности

В соотношении с местом расположения дверных доводчиков, они бывают:

1. Верхнего типа — самый популярный и часто устанавливаемый вариант. Рабочая часть доводчика располагается сверху двери. Данный вариант доводчика состоит из специальной системы рычагов, которые в совокупности с пружиной способны закрыть или зафиксировать дверь.

В соотношении с механизмом действия, доводчики бывают:

• с наличием зубастого привода — в данном устройстве шерстня напрямую связана с рычагом, которые обеспечивают работу всей системы, такие устройства характеризуются наличием зубчатого штифта или зубового поршня; благодаря наличию простой конструкции, доводчики обрели высокую популярность;
• доводчики с наличием скользящего стержня, в качестве оси у них выступает наличие кулачкового сердцеобразного вала, с помощью которого пружина и два поршня начинают действовать, два механизма — открывающего и закрывающего действия способны наделить доводчик громоздкостью, но в то же время надежностью, данный вариант доводчиков отличается меньшей популярностью, нежели зубчатые, хотя по техническим характеристикам их превосходят.

2. Напольный вариант доводчиков — отличное решения для любой двери. Они функциональны и практичны, кроме того, не портят внешний вид двери. Данный вариант доводчиков встречается в больших гипермаркетах, магазинах, больницах и других местах общественного назначения. По сравнению с верхними доводчиками, данный вид устройств не имеют рычагов, которые двигают дверь, фиксация двери осуществляется на осевом элементе. Таким образом, доводчик данного типа, способен закрыть дверь, общий вес которой составляет более 250 кг.

3. Скрытый тип доводчиков — устанавливаются в двери, которая требует привлекательного внешнего вида. Скрытые доводчики бывают:

• с наличием скользящих стержней — по принципу работы схожи с верхними доводчиками такого же типа, однако, отличаются меньшими размерами и прячутся в дверной коробке и полотне;
• доводчики петли — самые миниатюрные приборы, они прячутся в дверных петлях, не нуждаются в врезании доводчика в дверь, а потому очень быстро устанавливаются, отличаются определенными недостатками, а именно, не подходят для массивных дверей, отличаются небольшим рабочим ресурсом, подходят не ко всем дверным полотнам.

Кроме того, доводчики классифицируют по отношению к размеру и весу двери, которые они способны закрыть. То есть, если вес двери составляет до 50 кг, то потребуется более простой доводчик, чем для работы двери весом около 100 кг.

Выделяют семь основных классов доводчиков, каждый из которых способен работать на двери весом: 20, 40, 60, 80, 100, 120, 160 кг. Кроме того, для каждого из классов существует величина полотна, которая является главным ориентиром, при выборе того или иного типа доводчика: 75, 85, 95, 110, 125, 140, 160 см.

Не рекомендуем брать доводчик для сорока килограммовой двери, на дверь весом в 20 кг. Так как, при открывании такой двери нужно будет сильно напрячься.

Установка дверного доводчика своими руками

Монтаж дверных доводчиков достаточно сложная процедура, которая требует внимательного и серьезного подхода к ее проведению. Если опустить ошибки в процессе ее выполнения, то срок эксплуатации доводчика значительно снизится. При неправильном выполнении работ существует риск повреждения дверных навесов, деформации дверного полотна.

Учтите, что монтаж напольного и скрытого доводчика лучше доверить профессионалам, так как эта процедура нуждается в определенных навыках работы с дверью. Чтобы установить напольный доводчик следует рассчитать ось вращения двери и место ее закрывания. Монтаж скрытого доводчика предполагает разметку места его врезания на дверном полотне, монтаж углубления, в котором он будет зафиксирован.

Чтобы установить доводчик на петли, следует в точности до одного градуса определить угол, под которым будет наклоняться дверь. Так как верхние доводчики отличаются самой большей популярностью, предлагаем рассмотреть инструкцию по их установке. Схема установки дверного доводчика верхнего типа, выглядит таким образом:

1. Прежде всего следует определить тип двери, способ ее открывания. Доводчик верхнего типа подходит для любых дверей. Например, для левосторонней двери, открывания которой производится во внутрь помещения, предполагает установку доводчика на дверном полотне.

2. Перед началом монтажных работ, рекомендуем ознакомиться с инструкцией от производителя, как правило, каждый из доводчиков ее имеет.

3. Далее определяется тип открывания двери, схема монтажа доводчика прикладывается к полотну для того, чтобы понять каким образом следует его крепить на поверхности дверей.

4. Уделите особое внимание крепежам, так как на них приходится достаточно большая нагрузка. Каждый раз, в процессе открывания двери, крепеж поддается давлению. Поэтому, при наличии в комплектации к доводчику слабых крепежей, следует их заменить более прочными.

5. Если планируется монтаж доводчиков на пластиковой двери, то рекомендуем воспользоваться винтами, а не саморезами. Кроме того, на конце винта фиксируется гайка и шайба. Таким образом, доводчик будет служить дольше, из-за того, что крепления будет надежным.

6. После выполнения монтажа доводчика, следует процесс регулировки дверного доводчика, который состоит в настройке винтов, чаще всего двух. Один вид способствует настройке скорости, с помощью которой закрывается дверь, а второй — момента, на которой дверь начинает закрываться. Отвертка, которой вкручиваются винты, позволяет отрегулировать данные показатели. При наличии в доводчике функции, позволяющей фиксировать дверь в определенном направлении, данный параметр также следует отрегулировать.

Установка дверного доводчика и правила его эксплуатации

После выполнения монтажа дверных доводчиков, они нуждаются в периодическом уходе, который значительно увеличит срок их службы. При наличии препятствий, которые не позволяют открыть дверь, они сначала удаляются, а затем используется доводчик. Не рекомендуется на протяжении длительного периода времени оставлять дверь, на которой располагается доводчик открытой, так как это способствует выходу из строя пружинного механизма.

Доводчик, устанавливаемый на входной двери, нуждается в периодической регулировке, минимум два раза в 12 месяцев. Так как в зимнее и летнее время года, изменяется вязкость жидкости, в которой находится поршень, поэтому регулировку рекомендуется проводить в осенне-весенний период.

При наличии на поверхности доводчика подтеков масла, не выполнение им предназначенных функций — следует заменить устройство, так как в большинстве случаев, дверной доводчик после поломки не поддается ремонту.

Особенности выполнения монтажа дверного доводчика

Для того, чтобы установить корпус доводчика потребуется наличие:

• трех пластин монтажного, углового и подвесного типа;
• фиксационных пластин.

Чтобы монтировать скользящий канал необходимо подготовить:

• пластину углового типа;
• пластину монтажного типа.

После покупки стандартного доводчика двери в его составе присутствуют:

• механизм доводчика;
• крепежи;
• рычаги;
• схема монтажа.

Кроме того, в схеме по установке доводчиков, чаще всего присутствует его эскиз в оригинальном масштабе, таким образом, у человека, выполняющего монтажные работы появляется возможность примерки доводчика на дверь и определить места, по которым нужно просверлить отверстия под крепежи.

Чтобы осуществить монтаж дверных доводчиков для дверей, выполните ряд действий:

1. Выберите оптимальное значение угла, под которым будет открываться дверь. Согласно схеме, воспользуйтесь разметкой, согласно которой будет проделываться четыре или два отверстия под монтаж механизма.

2. Проделайте отверстия под монтаж доводчика. Используя шурупы, зафиксируйте доводчик на двери.

3. Используя крепежный винт, зафиксируйте рычаг на квадратной оси доводчика.

4. Обеспечьте тщательную фиксацию корпуса механизма. Учтите, что расположение гайки, отвечающей за настройки пружинного механизма должна быть противоположным дверным петлям.

5. Рычаг, отвечающий за открывание и закрывание двери следует отрегулировать таким образом, чтобы он был перпендикулярен к дверному коробу и в то же время соединялся с рычагом основного назначения.

6. Закройте поверхность доводчика малым декоративным колпаком. Произведите регулировку параметров доводчика.

Правильно настроенные дверные доводчики служат их владельцам дольше, и в то же время обеспечивают плавное и равномерное закрытие двери. Хотя случаются ситуации, когда в процессе эксплуатации дверного доводчика возникают сложности, требующие его регулировки:

• если дверь открывается слишком быстро или медленно, то рекомендуется произвести регулировку клапана, отвечающего за открытие двери;

• второй клапан на доводчике способен увеличить или уменьшить скорость, с которой захлопывается дверь;
• регулирующие гайки способны корректировать силу с которой натягивается пружина, а соответственно и угол, под которым закрывается дверь;
• затягивание фиксатора позволяет удержать дверь открытой, чтобы снять фиксацию, следует произвести закрытие двери.

Для регулировки доводчика следует повернуть определенный винты против или за часовой стрелкой.

Совет: Для нормальной работы доводчика не подпирайте дверь любыми тяжелыми предметами, препятствующими их запиранию и не вешайте на них тяжелые предметы.

Установка межкомнатных дверей купе своими руками: видео, фото в интерьере

Бесценна та дверь, которая открывается и закрывается плавно и практически бесшумно. Чтобы и ваша дверная конструкция отвечала всем этим требованиям, на нее надо установить доводчик. Конечно, можно ограничиться обычной пружиной, но мало кому хочется, немного замешкавшись в дверном проеме, получить приличный удар по спине.

Доводчик на пластиковую дверь

Классификация доводчиков

По способу установки, бывают:

• Накладные. Механизм устанавливается на дверной каркас или непосредственно на полотно;
• Напольные. Монтаж напольных вариантов механизма продумывается еще на стадии проектирования. Его закладывают под половое покрытие;
• Скрытые. Монтаж такогого механизма является самой сложной. Требует определенных навыков и инструментов. Само название говорит, что устройство будет смонтировано внутрь дверного полотна.

Если вы решили установить доводчик своими руками, выбирайте первые два варианта. Даже если у вас нет опыта монтажа таких механизмов, подробные описания этапов монтажа можно прочитать в инструкции, прилагаемой к механизму. Непонятные моменты можно разобрать, просмотрев видеоролики и фотомнструкции, широко представленные в Интернете.

Тонкости выбора устройства

Перед установкой устройства, его необходимо купить. Торговые точки предлагают доводные механизмы не только для тяжелых входных дверей в подъезд, но и для легких межкомнатных. Имеются механизмы для гаражных ворот. Первое правило покупки – вес дверной конструкции должен соответствовать мощности доводчика.

Высокое качество изделия может гарантировать только известный и проверенный производитель. Перед покупкой, не поленитесь почитать отзывы о продукции того или иного производителя. Так вы получите достоверную информацию о качестве товара. Покупка будет исправно служить долгое время.

Третьим моментом, на который надо обратить внимание, на внешнюю или на внутреннюю сторону дверной конструкции будет крепиться приспособление, а также левостороннее или  правостороннее дверное изделие. Помните, что разные модели устройств крепятся по-разному.

Монтаж доводчика

Существует несколько способов монтажа данного механизма.

Вариант №1

В комплект приспособления входят: основа, рычаг, крепежные изделия, соответствующие данной модели, и инструкция. В ней доступным языком описан весь монтажный цикл и точная схема самого механизма. Последовательность действий такова. Соединяем корпус устройства и рычаг. На дверном полотне и коробе конструкции отмечаем места будущих креплений. Рабочий орган крепим на полотне, рычаг на коробе. По данной разметке вкручиваем шурупы.

Осталось только правильно отрегулировать механизм. По своему усмотрению, вы можете сделать скорость закрывания быстрей или медленней. Обычно регулировке производят регулярно, в период смены времен года. Зимой необходимо, чтобы дверь закрывалась быстрей. Так вы сможете сохранить тепло в помещении.

Вариант №2

В данном способе предполагается установка рабочего механизма на дверной коробке, а рычажного башмака – на полотне двери. Это, так называемая, верхняя схема. При установке имейте в виду, что длина рычага должна быть такой, чтобы угол прилежания к двери был прямой. Регулировка механизма обязательна!

Вариант №3

Параллельный монтаж. Элементы приспособления крепятся аналогично вариантов, описанных выше. Отличием является то, что рычаг монтируется с помощью уголков, параллельно поверхности стены.

Способ крепления зависит от того, в какую сторону открывается дверь. Открытие «на себя» предполагает монтаж устройства на дверное полотно, а рычага – к дверной коробке. В случае открытия «от себя» рычаг фиксируется на дверном полотне, а основа – на коробке.

При монтаже доводчика своими руками важно ничего не перепутать. Неправильный монтаж провоцирует быструю поломку приспособления. Не рекомендуется установка вне помещения. Уличная влажность негативно сказывается на работе доводчика.

Рекомендации специалистов

Как любое устройство, дверное приспособление требует профилактического осмотра. Периодическая смазка шарнирного механизма способствует исправной работе.

Исключите механические воздействия на дверь, оборудованную доводным приспособлением. Нельзя ускорять или замедлять ход. Запрещено фиксировать дверной створки кирпичом или другими предметами. Достаточно раскрутить соединение основного органа и рычага.

Смотрите также:

Установка доводчиков дверей своими руками: инструкция, схема

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

• карандаш, линейка;
• уровень;
• дрель, сверло;
• шуруповерт, отвертка;
• шестигранник.

Краткая инструкция

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

1. Закрепляем шаблон.
2. Намечаем места для сверления.
3. Делаем отверстия под саморезы.
4. Закрепляем корпус.
5. Закрепляем рычаг.
6. Крепим его ответную часть.
7. Настраиваем и фиксируем длину ножки.
8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

Установка доводчика двери своими руками

Сегодня мы подготовили статью на тему: «установка доводчика двери своими руками», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Поздравляем, вы приобрели дверной доводчик торговой марки «НОРА-М»! Наши устройства зарекомендовали себя как качественные и долговечные. Однако бесперебойная работа доводчика на 99% зависит от самого первого этапа – его установки.

Как установить и отрегулировать доводчик двери для автоматического её закрывания

Как правильно установить доводчик на дверь своими руками, объясняется в инструкции, которая прилагается к каждой модели. Кроме того, эти же инструкции вы можете скачать в электронном виде на нашем сайте.

Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.

Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.

В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.

Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).

Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов. Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина).

Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).

СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.

Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика. Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции.

После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.

Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).

РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА

Затем разберите рычаг на два колена (рисунок 2 в инструкции).

РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА

Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).

После этого укрепите второе колено рычага (на двери или на дверном коробе).

При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).

РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА

Закрутите гайку крепления рычага к корпусу доводчика (рисунок 5).

На этом установка доводчика на дверь завершена.

РИСУНОК 5 УСТАНОВКА ГАЙКИ

После установки необходимо отрегулировать доводчик. О том, как это сделать, подробно рассказывает инструкция (рисунки 6 и 7), а также соответствующая статья на этом сайте.

РИСУНОК 6 РЕГУЛИРОВКА ДОВОДЧИКА

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель.

Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Стандартная установка

Верхняя установка

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме.

Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.

1. Вы верно выбрали модель доводчика для веса Вашей двери
2. Выбранный Вами вариант установки возможен (см.

ограничения на установку в инструкции, прилагающей к каждому доводчику)

После установки доводчик не будет упираться куда-либо, например, в стену

Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

• Каждый доводчик комплектуется шаблоном масштаба 1:1 (см.

изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.

Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см.

Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика.

Далее просверлите необходимые отверстия для установки доводчика.

Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным»башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.

Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну.

Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Если вышеперечисленные условия соблюдены, то соедините части рычага.

Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.

После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:
— Через полмесяца после установки проверьте затяжку шурупов и винтов
— Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
— Обязательно соблюдать правила эксплуатации доводчиков

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к.

при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком.

Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Установка и регулировка дверного доводчика

Типы установки дверного доводчика

Стандартная установка рычага

Верхняя установка (на косяке)

Параллельная установка (с монтажным уголком)

2.

Последовательность установки дверного доводчика

1. Вырежьте шаблон для своей двери и приложите его на дверь и косяк, затем просверлите отверстия для установки.
2.

Установите корпус на дверь или косяк четырьмя шурупами или винтами (на металлическую дверь) так, чтобы винты регулировки были направлены к петлям.

3. Отсоедините пруток с резьбой и крепежным башмаком от основного рычага и установите его на дверь или косяк.4.

Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.

5.

Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.

6.

Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

Регулировка дверного доводчика

Сектора закрывания («ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными винтами регулировки скорости, сначала установите скорость «ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».

ВНИМАНИЕ: Ни в коем случае не допускайте разгерметизацию доводчика полным выкручиванием винтов регулировки!

Скорость «ЗАКРЫВАНИЯ» («CLOSING») регулируется поворотом винта.

• поворот винта регулировки по часовой стрелке уменьшает скорость,
• поворот винта регулировки против часовой стрелки увеличивает скорость.

Самостоятельная установка и регулировка дверного доводчика

Скорость «ДОВОДКИ» («LATCH») регулируется поворотом винта.

• поворот винта регулировки по часовой стрелке уменьшает скорость,
• поворот винта регулировки против часовой стрелки увеличивает скорость.

Параллельная установка дверного доводчика

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Ширина дверного полотна, мм

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

С рычажной тягой

Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

• вращая винт по часовой стрелке скорость/сила увеличивается;
• поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Перед тем, как установить доводчик на дверь, пользователь должен изучить особенности его конструкции, проверить комплект и составить для себя примерный план действий. В инструкции по установке описываются все необходимые шаги, приводится перечень инструментов, которые понадобятся.

Но есть несколько нюансов в каждом этапе монтажа доводчика, которые требуют отдельного объяснения. Так, самостоятельный монтаж скрытого доводчика – не лучшее занятие для того, кто впервые занимается подобным делом. В этой ситуации лучше воспользоваться советом профессионала или попросить того, у кого есть опыт, помочь с определением разметки и других тонкостей монтажа.

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

Помните! Шаблон всегда предполагает все варианты монтажа конструкции – на левую или правую дверь, внутреннее или наружное открытие.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

• Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
• Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
• Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
• Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными. Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности. Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.

Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.

Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.

Помните! Внешне петля с доводчиком мало чем отличается от стандартной фурнитуры. У нее лишь немного увеличен цилиндр корпуса.

Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.

Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.

Первое, на что обращают внимание, — это скорость движения двери:

• Если полотно слишком медленно открывается, то регулируют пружину доводчика.
• За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
• Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.

Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.

В процессе использования многие доводчики нуждаются в замене масла, так как оно может утрачивать свою вязкость в ходе эксплуатации и воздействия перепадов температур.

Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.1 проголосовавших: 8

Установка доводчика на дверь своими руками: инструкция правильного монтажа, фото

Чтобы двери автоматически закрывались, раньше использовали пружины, противовесы с тросами и системами блоков. Сегодня устанавливают дверные доводчики.

Конструкция состоит из мощной пружины, которая находится в металлическом корпусе. Ее заливают маслом, чтобы обеспечить эффект «торможения» двери в процессе закрытия.

Ниже расскажем, как установить в домашних условиях доводчик на дверь. Установка своими руками отнимет 20-30 минут.

Виды фурнитуры

По месту расположения в помещении рычажные механизмы могут быть:

• Уличные, стойкие к разным погодным условиям.
• Внутренние, рассчитанные на малый вес дверной конструкции.

По месту расположения:

• Накладные – установка проводится на поверхности двери.
• Скрытые – расположены внутри коробки и полотна.
• Напольные. Рассчитаны на монтаж полотен из стекла. Фиксируют створки под разным углом. Это обеспечивает плавный ход двери.

По внутреннему устройству бывают:

• Пружинные. Старая технология, которая не используется. Имеет малую функциональность. Механизм не реагирует на смену момента при открывании двери.
• Шестерня-рейка – популярный доводчик. В его основе идет гидравлический контур и механическая реечная передача момента. Дверь в этом случае плавно движется, при сжатии уплотнителей обеспечивается сильный прижим.
• Кулачковая. Основа – шпиндель. При настройке задается момент вращения. Можно монтировать в любое место – на пол, на стену или в само полотно двери.

Дизайн механизма зависит от набора встроенных функций: от миниатюрной детали в любом цвете до массивной конструкции.

Класс дверных доводчиков

Изделия классифицируются по усилию закрывания, которое они создают. Идет маркировка EN1- EN7. При выборе фурнитуры обращают внимание на вес и ширину двери.

Если ширина полотна отвечает маркировке EN2, а вес − EN4, то берут последний класс детали. Это связано с тем, что более слабое усилие не справится с нагрузкой. В таблице есть комплектующие к двери, которые относятся к одному классу. Тогда в описании к доводчику указывают только одну цифру − EN5.

В пределах одного класса можно настроить усилие закрывания двери. Когда элемент имеет двойной показатель, например, EN2-3, то можно отрегулировать скорость открывания двери в зависимости от личных предпочтений. Но цена таких моделей выше.

Конструкция доводчика

Главный элемент изделий – пружина. Она помогает толкать рычаг двери.

По способу передачи усилия от рабочей пружины к рычагу различают доводчики:

• С шарнирной тягой Фурнитура надежная, но торчащие наружу рычаги (перпендикулярно к поверхности двери) имеют не эстетичный вид. Их легко сломать по неосторожности. Дополнительный минус – по мере открывания двери приходится прикладывать значительное усилие. Для пожилых людей и детей этом может стать в будущем проблемой.
• Со скользящим каналом Рычаг в этой модели стоит параллельно створке, что обеспечивает красивый вид. После открытия двери на 30º, усилие для дальнейшего открывания прилагать нужно гораздо меньше.

СОВЕТ! Предотвратить распахивание двери при резком движении или из-за сквозняка в помещении поможет настраиваемый гидравлический демпфер BackCheck. Он поможет снизить риск поломки двери от удара об стену, не допустит травматизма.

Обе модели элементов состоят из 2-х частей − корпуса, где находится пружина, рычага и механизма, передающих усилие в момент открывания дверного полотна. Одну часть устанавливают на полотно, а вторую – на коробку. Если двери планируют открывать «на себя», то на полотно монтируют корпус, при открывании «от себя» − рычаг.

Доводчик можно поставить не на все типы дверей. На стеклянные изделия выполнить монтаж проблематично. Для таких дверей придуман иной механизм – напольный доводчик. Там корпус с пружиной крепят к полу, а сверху видна только пластина-держатель.

Такой же держатель нужно поставить вверху. Выпускают напольные механизмы для дверей из металла и дерева. Они меньше бросаются в глаза, но чаще ломаются из-за своего расположения.

Где можно ставить

Чаще собирают доводчики на входные и внешние двери. Корпус механизма при этом находится в помещении. Монтируют на калитки и ворота. В продаже есть стойкие к низким температурам модели, но лучше, чтобы корпус механизма был защищен от воздействия непогоды. Это продлит срок службы фурнитуры.

СОВЕТ! Когда нужно оставлять дверь открытой на долгий срок, то лучше установить доводчик с опцией Hold-Open. Он помогает зафиксировать створку в открытом положении.

Тонкости выбора доводчика

При выборе изделий важны технические характеристики и класс доводчика.

Дополнительно обращают внимание на такие моменты:

• Для удобства потребителей в документации указываются пределы использования механизма, например, ЕN-2÷ЕN-4. Величина усилия будет определяться особенностями установки детали.
• Когда усилия одного доводчика не хватает, то приобретают парный элемент.
• Покупать нужно изделие, которое максимально подходит к установленным дверям. Низкие характеристики фурнитуры приведут к быстрому износу доводчика. Если выбрали слишком большой размер, то появятся трудности с открыванием двери.
• Если необходимо поставить доводчик на уличную дверь или в неотапливаемом помещении, то обратите внимание на возможности модели. В паспорте указан рабочий диапазон температур.
• После монтажа доводчика, сразу проверьте работу фурнитуры. Легко перенастроить силу пружины, усилие, скорость открывания дверного полотна.

СОВЕТ! На складах, в кладовых или подсобных помещениях иногда нужна пауза после каждого открывания дверей и до начала их закрытия. Такая опция легко настраивается при помощи изделий с функцией задержки закрытия Delayed Closing.

Как правильно дома установить доводчик на дверь

Для монтажа понадобится линейка, дрель, карандаш и отвертка. Сверло берите «тройку», но нужно смотреть на диаметр крепления, который идет в комплекте с доводчиком. Производители комплектуют свои детали установочными шаблонами.

На заготовках изображены доводчики, есть схемы монтажных отверстий для всех элементов. На одной стороне шаблона будет инструкция для открывания дверей «на себя» со стороны петель, с другой – «от себя».

Использование шаблона

На листе будут 2 красные полосы, расположенные перпендикулярно друг другу. Горизонтальную нужно совместить с верхней частью двери, вертикальную – с линией оси петель.

СОВЕТ! Если на домашних дверях вмонтирован эластичный уплотнитель или защелки, то правильным будет установить дома доводчик дверей с точной настройкой усилия и скорости «дохлопа».

Линию петель нужно прорисовать на двери. Следует использовать линейку и карандаш. Если ставим деталь со стороны петель, нужно перенести линию середины петель вверх. При монтаже с другой стороны, важно замерить расстояние от края створки до середины петли. Этот замер нужно отметить с другой стороны и прорисовать линию.

Отверстия для доводчика

Находим в заготовке отметки для своего класса детали. При помощи сверла, шила разметим отверстия на раме и дверном полотне. В комплекте найдете крепления для металла и дерева. Выбираем сверло нужного диаметра и высверливаем отверстия в обозначенных местах.

После нужно устанавливать доводчик на свою дверь. Рычаги и корпус нужно до монтажа разъединить. Для этого откручиваем шайбу, удаляем винт, которые соединяет корпус к рычагам.

Варианты монтажа на дому дверного доводчика

Поставить деталь можно различными способами. Треугольник, который образуется между рычажной системой и полотном, влияет на силу прижимания к коробке. Чтобы дверь закрывалась плавно, следует настраиваемую часть укоротить, чтобы она составляла с полотном угол 90º. Для увеличения силы закрывания рычаг удлиняют. Тогда прямой угол образуется жестким коленом.

В некоторых случаях приходится использовать альтернативные схемы монтажа рычажного механизма. Это касается тяжелых дверей и межкомнатных входных полотен. Для крепления доводчика применяют уголки и пластины.

Производители могут выпускать такие детали в комплекте. При желании их можно купить отдельно. Выбор пластины или уголка зависит от конструкции двери, габаритов доводчика. Выяснить эти параметры поможет консультант в строительном магазине.

Если дверь глухая, а открывается наружу, то деталь ставится на монтажный уголок. Обе детали должны после монтажа располагаться на единой плоскости относительно самой двери.

Когда на двери нет плоского участка для установки доводчика или кронштейна, то их монтируют на закрепленную монтажную планку. Этот элемент позволит вывести механизм за край полотна, если другие варианты креплений невозможны или выглядят некрасиво.

СОВЕТ! Доводчик с системой «термозаслонки» лучше покупать для «холодных» дверей. Деталь не будет реагировать на скачки температуры. За счет смены вязкости масла в механизме доводчик будет сужаться и расширяться.

На дверь из пластика

Установку доводчика дома на пластиковую дверь делают так же, как описано выше. Отличие состоит только в малом весе двери. Излишне мощная деталь разрушить материал, так что лучше брать наибольший элемент из двух классов.

На дверь из металла

Класс мощности доводчика подбирают в соответствии с массой полотна. В процессе установки доводчика на металлическую дверь применяют саморезы по металлу или винты. В последнем случае нужно нарезать резьбу метчиком перед закреплением доводчика.

Ставим скрытые доводчики

Принцип установки таких механизмов напоминает монтаж доводчика рычажного типа. Не все межкомнатные конструкции могут выдержать эту модель доводчика из-за тонкого полотна.

Скрытые механизмы бывают:

• Верхними. Требуют точности в работе и аккуратности. В полотне делают отверстие, куда монтируют корпус механизма.
• Напольными. Используют для установки на дверь из стекла, иногда – на деревянные или пластиковые конструкции.
• В виде петель. Используются для легких конструкций. Подходят для межкомнатных дверей. Сложность в установке в том, что нужно определить правильную ось в процессе работы. Подобная фурнитура монтируется с небольшим нарушением вертикального расположения.

Металлические двери считаются тяжелыми для доводящего оборудования. Поэтому в этом случае используют элементы с внешним рычагом.

Настройка фурнитуры

Доводчики для дверного полотна имеют разнообразную конструкцию. Настраиваемые винты находятся в разных местах. Точная информация есть в паспорте товара.

Общие правила регулировки доводчика:

• если вращать винт детали по часовой стрелке, то сила, скорость захлопывания двери увеличиваются.
• прокрутка против часовой стрелки замедляет силу работы элемента.

Особо крутить винты не надо. Смена в скорости закрывания створки наблюдается даже при повороте винта на четверть оборота. Из-за неосторожных и резких действий можно сломать доводчик, добиться того, что изнутри станет течь масло.

Настройки скорости открывания, «прихлопывания» двери будут на корпусе. Производители размещают их на лицевой или боковой поверхности корпуса доводчика. В устройстве 2 клапана для регулировки.

Некоторые модели получили 3 клапана:

• 1 клапана помогает настроить скорость открывания двери;
• 2 клапан нужен для регулирования плотного закрывания двери – дохлоп;
• последний отвечает за ход конструкции при углах 90º и 80º.

Функция hold-open в доводчике помогает зафиксировать полотно в открытом положении под углом 90º. Но эта опция встречается не во всех моделях. При необходимости hold-open можно приобрести отдельно.

СОВЕТ! Если дома стоят двустворчатые двери, то можно дополнительно ставить механизм одновременного закрывания обеих створок.

Правила эксплуатации доводчиков

Эти советы помогут продлить период службы дверной фурнитуры:

1. Нельзя использовать доводчики как ограничители максимального открывания двери. Механизм не прослужит долго. Рекомендуется вместе с установкой доводчика применить амортизирующие упоры на дверь, которые крепят к полу или стене. Некоторые модели имеют слайдерное расположение рычага. У них уже встроены ограничители предельного открытия.
2. Запрещено блокировать дверь в открытом положении тяжелыми предметами (камнями, стульями, кирпичами, клиньям и т.д.). Если нужно на время оставить вход открытым, просто снимите рычажную систему. Многие доводчики оснащаются разъемными тягами.
3. Не пытайтесь увеличить скорость закрытия двери принудительно. Механизм быстро сломается.
4. Не висните на двери, не разрешайте детям кататься на них, не подвешивайте на ручки значительный груз.
5. Фурнитура прослужит долго, если сама дверная конструкция двери не имеет дефектов. Перед монтажом рычажного механизма проверьте подгонку защелок, геометрию дверного полотна, крепления в петлях.
6. Когда нужно поставить доводчик на улице, используйте защиту механизма от УФ-излучения и осадков. Обязательно проводите сезонную настройку скоростей «закрывания» и «доводки» при смене температуры на 10ºС-15ºС. Как минимум дважды в год.
7. Через полмесяца после монтажа доводчика на дверь, проверьте затяжку винтов и шурупов.
8. Раз в год меняйте смазку в шарнире соединения 2-х половинок тяги механизма. В ходе эксплуатации масло в пружине утрачивает вязкость. Дополнительно смазывайте шарнирные узлов механизма консистентной смазкой.
9. После настройки «дохлопа» и «дожима» следует закрыть ось доводчика декоративным колпачком.

Следуйте правилам установки и использования дверного доводчика от производителя. Тогда он прослужит весь срок, указанный в паспорте изделия.

Теперь работу можно считать завершенной, стоит приступить к использованию двери. Информация по установке рычажного механизма содержится в каждой инструкции, которая идет в комплекте с доводчиком. Если возникнут сложности во время работы, то лучше обратиться к специалистам.

Как установить гидравлический доводчик двери

Гидравлический доводчик чаще всего используется на штормовых дверях и, возможно, является самой важной частью двери. Гидравлический дверной доводчик предотвращает слишком быстрое открывание двери, а также предотвращает ее слишком быстрое закрывание. Если гидравлический доводчик двери сломан, дверь может закрываться слишком быстро, что может привести к разбиванию стекла. Это будет означать замену всей двери вместо одной части. Если в настоящее время у вас есть дверь, но нет доводчика, вы можете легко добавить его.Заменить или установить гидравлический доводчик двери несложно, и в следующей статье вы узнаете, как это сделать.

Шаг 1. Купите гидравлический дверной доводчик

Есть несколько типов гидравлических дверных доводчиков, которые вы можете купить при посещении строительного магазина. Будет полезно, если вы знаете размер своей двери. Измерьте ширину двери рулеткой. Если к вашей двери уже прикреплен доводчик, вы можете полностью выдвинуть его, а затем измерить его длину.Это измерение поможет вам выбрать правильный гидравлический доводчик. Один из продавцов в магазине также сможет помочь в этой ситуации.

Шаг 2 — Снимите доводчик двери

Если у вас в настоящее время есть доводчик, который не работает, вам необходимо его удалить. Найдите винты, расположенные на обоих концах доводчика. Если вы будете держать дверь открытой, она может соскользнуть и врезаться в вас или дверной косяк. Отверткой открутите все винты, соединяющие дверной доводчик с дверью и косяком.После того, как все винты будут удалены, гидравлический доводчик просто отвалится от двери.

Шаг 3 — Замените старый доводчик

Заменить доводчик намного проще, чем установить новую дверь. Установите новый гидравлический доводчик двери на косяк и совместите отверстия для винтов. Вставьте винты и слегка затяните их. Совместите другой конец ближе с отверстиями для шурупов на дверце и вставьте шурупы. Затяните по одному винту с каждой стороны, а затем чередуйте стороны, пока все винты не затянуты.

Шаг 4 — Установите новый гидравлический доводчик двери

Если вы устанавливаете гидравлический доводчик двери к двери, у которой раньше ее не было, вам необходимо просверлить пилотные отверстия. Используйте сверло меньше диаметра шурупов. Проконсультируйтесь с инструкциями, если вам нужно что-то отрегулировать на доводчике. Не все доводчики сделаны одинаковыми, поэтому это важно. Держите ближе к месту, где он должен быть, и сделайте отметку через каждое отверстие под винт маркером. Сделайте это с обеих сторон.Используйте дрель и проделайте пилотное отверстие через каждую сделанную вами отметку. Установите новый гидравлический доводчик двери, следуя указаниям на шаге 3.

DIY Руководство по установке дверного доводчика с сеткой

Доводчик с сеткой придает устойчивость штормовой или сетчатой ​​дверям и не дает им опасно раскачиваться или полностью вырываться. Получить его очень просто. Проблема в том, что многие люди не знают, как установить доводчик для двери, и нанимают профессионалов для работы, которую они могли бы сделать сами.

Вы начинаете с установки кронштейна косяка, затем соединяете его с доводчиком, прикрепляете кронштейн двери и, наконец, немного настраиваете всю систему, пока они не откроются плавно.

Если у вас есть дрель с набором сверл, новый комплект доводчика для штормовой двери и несколько винтов, вы готовы к работе. Я покажу вам, как с умом это сделать прямо внизу…

Установка доводчика штормовой двери с помощью семи простых шагов

Пытаетесь ли вы заменить дверной доводчик или установить новый, вы Увидим, что процесс идентичный.Выберите подходящий класс дверных доводчиков с пневматическим экраном или, если хотите, гидравлический.

Я предлагаю последовать совету производителя дверей, когда дело доходит до выбора доводчика, потому что они знают, какой доводчик лучше всего подходит для вашей двери.

Есть три общих класса доводчиков штормовых дверей:

1. Стандартный [диаметр 1 дюйма]
2. Тяжелый режим [диаметр 1 1/2 дюйма]
3. Сверх тяжелый режим [1–1½ дюйма с торсионным стержнем]

Не забывайте всегда заменять дверной доводчик на тот же класс.

После того, как вы выберете доводчик, пора его установить. Я объясню, как это сделать, шаг за шагом. Замена выполняется по тому же пути, только с несколькими дополнительными настройками; здесь вы можете прочитать о полном процессе замены и некоторых типичных неисправностях, связанных с дверным доводчиком.

Когда я закончу, вы увидите, что установить дверной доводчик на самом деле очень просто. Это всего лишь небольшая процедура, вот и все.

1. Найдите идеальное место

Во-первых, найдите то место, где вы хотите разместить ближе; их можно разместить как на верхнем, так и на нижнем крае двери.Не забудьте оставить ¼ ”пространства, чтобы он мог подходить к штифту.

2. Подготовьте дверь для кронштейна косяка

Закройте дверь, чтобы начать работу. Отодвиньте скобу косяка от двери. Было бы лучше, если бы вы держали кронштейн таким образом, чтобы прямой край совпадал с дверью. Потому что дверной кронштейн будет находиться рядом с ним, а рычаг будет проходить через два из этих кронштейнов.

Это позволит механизму потянуть дверь и закрыть ее.Не волнуйтесь; на скобках выгравировано направление, показывающее, как с этим справиться.

3. Установите кронштейн косяка

Поместите кронштейн косяка у двери и отметьте места карандашом, чтобы помочь вам определить, где вы хотите разместить винты. Вы можете использовать молоток и гвоздь, чтобы пробить неглубокие отверстия, чтобы использовать их в качестве эталона, а затем использовать сверло с небольшими сверлами [например, сверла 1/16 дюйма].

Вставьте длинные винты в отверстия, они лучше удерживают кронштейн косяка, и вы с меньшей вероятностью столкнетесь с какими-либо проблемами с доводчиком штормовой двери.

4. Предварительное натяжение доводчика

Пора открывать дверь. Затем установите доводчик дверной решетки, затем вставьте стопорную шайбу в стержень доводчика и прикрепите ее к кронштейну косяка с помощью короткого штифта. Слегка потяните ближе и сдвиньте шайбу рядом с маркером на стержне.

Если отпустить дверной доводчик, вы увидите, что стиральная машина держит ее открытой. Это называется предварительным натяжением.

5. Соедините дверной кронштейн с доводчиком

После установки дверного доводчика прикрепите дверной кронштейн к цилиндру с помощью длинного штифта.Лучше всего, если булавочные отверстия будут направлены близко к двери, поэтому, если вам нужно повернуть ее для этого, сделайте это!

Позвольте мне поделиться с вами важной деталью: если вы используете стеклянную дверь, штифт входит в первое отверстие, второе отверстие, если это дверь с сеткой. Второе отверстие означает отверстие на дальнем конце.

Это относится как к косяку, так и к дверным скобам.

6. Поместите дверной кронштейн

Теперь вам нужно снова закрыть дверь, выровнять дверной кронштейн и отметить места, где вы хотите просверлить отверстия.Если есть существующие дыры, тогда отлично, вы можете использовать их повторно. Дверной кронштейн может вмещать отверстия разных размеров, так что это плюс.

Установите кронштейн на дверь, вставив винты в отверстия. Теперь, когда он установлен, вы почти закончили работу.

[Совет от профессионалов: открытая скоба облегчает проделывание отверстий и ввинчивание в нее винтов, после чего вы можете снова прикрепить ее.]

7. Окончательные настройки

Давайте проверим, нужно ли нам регулировать дверцу экрана ближе.Откройте дверцу и отпустите предварительно натянутую шайбу; если все прошло хорошо, то ваша дверь плавно закроется сама собой. Если дверь не закрывается или закрывается слишком быстро / медленно, вам необходимо ее отрегулировать.

В передней части дверного доводчика есть натяжной винт, вращая его по часовой стрелке или против часовой стрелки, чтобы дверь закрывалась медленно или быстро.

Наконец-то ваш доводчик для двери готов к работе!

До свидания

Видите? Я сказал вам, что научиться устанавливать дверной доводчик не составляет большого труда.Если вы будете следовать инструкциям в точности, как я описал, для вас это будет прогулка по парку.

Пожалуйста, не забывайте проводить сезонные корректировки, чтобы избежать проблем с дверным доводчиком; тогда вы можете рассчитывать, что они прослужат долго.

Похожие сообщения, которые вы можете прочитать:

Дверной доводчик Замена или установка | Слесарь кленового листа Сиэтла, ООО

Если вы хотите, чтобы ваша дверь закрывалась автоматически, стоимость моего выхода и установки доводчика рассчитывается по следующей формуле:

• 75 $ Обращение в службу поддержки в Северный Сиэтл
• 125-500 $ за доводчик в зависимости от вашей двери и дверной коробки.

• 50 $ трудозатраты на установку доводчика на деревянную или металлическую дверь

• 15 долларов дополнительно в выходные и после 18:00.

Это доводчик средней мощности, который я установил для офиса.

Дверные доводчики — важная часть безопасности вашего дома. Нельзя доверять, чтобы люди закрывали за собой дверь ; мы все были в ресторане, в котором не было доводчика на входной двери, и страдали от того, что люди, приходя или уходя, в холодную и ветреную ночь невольно оставляли дверь открытой в холодную и ветреную ночь.Люди часто кажутся погруженными в свои мысли и, как правило, невнимательны к высоким идеалам, касающимся комфорта и безопасности своих соседей. Вы не можете заставить их закрыть дверь. Вы должны сделать это за них.

Если вы хотите сделать ваше здание более безопасным, неплохо было бы автоматизировать закрывание двери; если дверь не закрыта, замок на двери не может делать свою работу. Если у вас установлен доводчик, неважно, насколько ваш житель отвлечен, дверь закроется за ним или за ней, и если запорная планка установлена ​​правильно, защелка вашего замка гарантирует, что только кто-то с подходящим ключом сможет войти. .Дверной доводчик также может удерживать людей от открытия двери слишком далеко или препятствовать тому, чтобы ветер сорвал дверь с петель.

Этот старый пузатый доводчик больше не запирал дверь. Это проблема, когда бродяги слоняются по улице 24 часа в сутки. Вот Norton 7500 на замену старому доводчику. Дверь теперь запирается медленно, но твердо. Больше никаких игл на полу внутри!

Дверные доводчики различаются по нескольким параметрам. Скрытые дверные доводчики прячутся в дверной коробке.Накладные дверные доводчики монтируются либо на двери, либо на дверной коробке над дверью. Дверные доводчики обычно стоят от 125 до 500 долларов в зависимости от веса двери. Действительно сложные дверные доводчики, которые могут автоматически открываться для инвалидов с помощью кнопок, очень дороги и требуют найма дверной компании с электриком.

Те капли масла на дне доводчика двери показывают, что прокладка вышла из строя. Это заставляет дверь хлопать, потому что больше нет пневматического давления в качестве сопротивления, только мощная пружина.

Замена обычного дверного доводчика занимает около 45 минут, а установка новой — час. Дверные доводчики обычно бывают двух видов: Duranotic и Aluminium. Duranotic — темно-коричневый цвет. Вы должны выбрать тот, который подходит для другой дверной фурнитуры. При выборе цвета доводчика обратите внимание на цвет двери и дверной ручки. Как правило, они не очень привлекательны, но они также находятся над дверью, где большинство и так этого не заметит.

Ваш дверной доводчик может нуждаться в замене, если дверь захлопывается или из нее вытекает темно-коричневая / черная жидкость.Когда возникает какое-либо из этих условий, это, вероятно, связано с отказом уплотнения внутри дверного доводчика и утечкой всей пневматической жидкости. Здесь становится очевидным качество вашего доводчика. Некоторые дверные доводчики не содержат всепогодные жидкости и не подходят для установки на открытом воздухе. Некоторые дверные доводчики вообще не строятся с особой тщательностью и прослужат всего несколько лет до выхода из строя. Хороший доводчик рассчитан на десять лет службы.

Если вас интересует установка доводчика самостоятельно, это можно сделать.Если отверстия уже просверлены правильно, для этого может потребоваться только отвертка Phillips и несколько часов вашего времени, а также, возможно, табурет и подарок для чтения инструкций, написанных кем-то, для кого английский является вторым или далеким третьим языком. Это также можно сделать, если вы склонны к механике и умеете решать головоломки. Вы можете заказать дверной доводчик на Amazon.com или купить его у меня и установить самостоятельно. Имейте в виду, что существуют правила соответствия ADA, касающиеся того, как быстро дверь может закрываться и сколько силы требуется, чтобы открыть дверь.Инспекторы строительства в Сиэтле потребуют эти вещи, если заметят.

Также обратите внимание, что дешевые дверные доводчики могут не прослужить долго, и люди будут зависеть от того, что доводчик закрывает им дверь. Когда они терпят неудачу (в конечном итоге все они терпят неудачу), дверь может начать хлопать или вообще перестать закрываться. Не стоит дешево покупать дверные доводчики; разница в том, что прокладки прослужат дольше, масло будет работать в более широком диапазоне температур. 100 долларов, которые вы сэкономите, меньше, чем ущерб, нанесенный кому-то, проникшим в ваше здание, которого там не должно быть!

Как установить дверцу экрана

Перед покупкой сетчатой ​​двери вам необходимо определиться, какой размер двери вам нужен.Вы можете сделать это, измерив внутренние размеры внешнего дверного косяка, как по высоте, так и по ширине (изображения 1 и 2). Деревянные двери более традиционны, но требуют регулярной покраски или морилки. Виниловые двери обычно бывают белого или черного цвета и со временем требуют меньшего ухода. Многие домовладельцы выбирают винил из-за его прочности.

Убедитесь, что у вас есть 3/16 дюйма между дверью-сеткой и дверным косяком с каждой стороны. Используйте прокладки, чтобы удерживать дверь на месте и убедиться, что она подходит (Изображение 1).Если ваша дверь слишком большая, используйте прямую кромку и циркулярную пилу, чтобы разметить и удалить перекрывающийся дверной материал (Изображение 2). Используйте шлифовальный блок, чтобы загладить край (Изображение 3).

Большинство купленных в магазине дверей с виниловыми экранами поставляются с фурнитурой, которая позволяет сделать дверь двусторонней. Сетчатую дверь следует устанавливать с той же стороны, что и петли наружной двери. Найдите расположение дверных петель и отметьте расположение винтов (Изображение 1).Используя сверло меньшего размера, чем ваши винты, просверлите пилотное отверстие в каждом отмеченном месте. Прикрепите петли с помощью внешних винтов, входящих в комплект поставки дверцы экрана (Изображение 2). Всегда используйте оборудование, предназначенное для наружной установки, для наружных и стеклянных дверей.

Некоторые двери-ширмы поставляются с уже установленными ручками, в то время как другие позволяют вам выбирать, куда положить ручку. Убедитесь, что новая ручка не мешает существующей наружной ручке двери.Отметьте и просверлите отверстия для ручки и установите оборудование, следуя инструкциям, содержащимся в упаковке (изображения 1 и 2). Определите правильное расположение защелки дверцы экрана, позволив двери закрываться и приложив защелку к механизму ручки. Отметьте отверстия для шурупов для крепления защелки и с помощью небольшого сверла просверлите пилотные отверстия. Присоедините дверную защелку и позвольте двери несколько раз открыться и закрываться, убедившись, что ручка и защелка работают правильно (Изображение 3).Наконец, прикрепите пружинный или гидравлический дверной доводчик с помощью шурупов.

Теперь, когда ваша сетчатая дверь установлена ​​правильно, вы готовы попрощаться с ошибками и поприветствовать ветер.

Установка автоматического доводчика защитной двери — Блог SWISCO

Характеристики автоматического доводчика двери безопасности 32-507:
Регулируемое натяжение
Безручный
Подходит для установки как на левой, так и на правой двери

---

ИНСТРУМЕНТЫ:
Электродрель
Отвертка с крестообразным шлицем и сверлом 3/32 дюйма

---

ШАГ 1:
Во-первых, вам нужно решить, где поставить ближе.Его можно установить в любом месте со стороны петель, но выберите более высокое место, если хотите, чтобы он был недоступен для детей.

---

ШАГ 2:
Доводчик устанавливается на косяк так, чтобы стрелки указывали в сторону от двери. Определив свое местоположение, отметьте положение винтов карандашом.

---

ШАГ 3:
С помощью сверла и сверла 3/32 дюйма просверлите направляющие отверстия в отмеченных местах. Пилотное отверстие — это всего лишь небольшое отверстие, которое помогает ввести винт, не вызывая раскола дерева.

---

ШАГ 4:
С помощью отвертки Филиппа закрепите доводчик на месте так, чтобы стрелки по-прежнему смотрели наружу.

---

ШАГ 5:
Временно прикрепите намоточный стержень и поверните его от двери. Добавьте рычаг доводчика к следующему видимому отверстию, затем снимите намоточный стержень и поместите скользящую пластину под рычаг доводчика. Отвинтите рычаг доводчика, чтобы освободить место для установки скользящей пластины.

---

ШАГ 6:
Удерживая скользящую пластину на месте, просверлите установочное отверстие, затем прикрутите пластину на место.

Pro Совет: Мы обнаружили, что пластину легче удерживать на месте, потому что глубина отверстия не позволяет стандартному карандашу дотянуться до двери. Если у вас под рукой есть узкое шило для царапин, вы можете сделать небольшую отметку для размещения отверстия, а затем сдвинуть пластину с двери во время сверления.

---

ШАГ 7:
Установите на место рычаг доводчика и намоточный стержень. Используйте намоточный стержень, чтобы увеличить натяжение доводчика.Если вам нужно увеличить скорость закрывания двери, намотайте ее ближе к дальнему отверстию.

Для получения дополнительных объяснений посмотрите, как наши специалисты работают над установкой на видео ниже.

Установка доводчика скрытой двери

Установка автоматического доводчика двери важна для дверей, которые отделяют зоны, где пожар может начаться от других жилых помещений.

Скрытый доводчик состоит из пружинно-цепного механизма в металлическом корпусе и двух металлических пластин, которые крепятся к раме и двери.Металлический корпус, скрывающий пружину и цепь, должен быть встроен в дверь, а пластина, прикрепленная к цепи, прикреплена к раме.

При открытии дверцы цепь вытягивается из ствола и сжимает или растягивает пружину. Затем пружина заставляет дверь закрываться, когда она возвращается в нормальное состояние.

Шаг 1 — Просверливание отверстия

Отметьте положение доводчика на кромке петли открытой двери. Убедитесь, что отметка находится посередине края дверцы.Вам нужно будет просверлить отверстие для механизма доводчика сверлом того же диаметра (или как можно более близкого). Перед тем, как начать сверление, отметьте глубину механизма доводчика на сверле с помощью изоленты, чтобы вы знали, когда отверстие станет достаточно глубоким.

Вставьте металлический корпус в просверленное отверстие так, чтобы винтовая пластина плотно прилегала к краю дверцы. Оберните карандашом пластину винта, а затем выньте металлический корпус из отверстия. Используя острое долото для обработки дерева, удалите слой дерева внутри отметок карандаша, чтобы пластина шурупа прилегала заподлицо с поверхностью древесины.

Шаг 2 — Отметка положения пластины

Вставьте металлический цилиндр обратно в отверстие и закройте дверцу. Будем надеяться, что металлическая пластина с винтами оставит слабый след на дверной накладке в том месте, где она соприкасается, когда дверь закрывается. Затем вы можете использовать эту отметку, чтобы вырезать слой дерева для анкерной пластины.

Если от винтовой пластины не осталось следов, вы можете попробовать перенести положение на дверную накладку на глаз, или вы можете попробовать провести карандашом по краю винтовой пластины, а затем закрыть дверцу, чтобы увидеть, что оставляет след.Перенести положение анкерной пластины вручную не так уж сложно, но следует позаботиться о том, чтобы сделать это как можно точнее.

Шаг 3 — Прикрепление винтовой пластины

Закрутите пластину, которая крепит ствол к двери, используя прилагаемые или рекомендуемые винты. Убедитесь, что он надежно закреплен. Теперь снимите анкерную пластину с винтовой пластины с помощью плоскогубцев. Это обнажит цепь, которая прикрепляет пластину к пружине внутри металлического цилиндра. В комплект доводчика должен входить удерживающий зажим, который надевается на цепь, чтобы предотвратить ее втягивание обратно в цилиндр.В противном случае вы можете использовать тонкий гвоздь или кусок проволоки, продетый через одно из звеньев цепи, чтобы удерживать цепь.

Шаг 4 — Крепление анкерной пластины

Теперь вы можете потянуть анкерную пластину так, чтобы она вошла в углубление, которое вы выточили в дверной накладке. Просверлите направляющие отверстия и затем прикрутите анкерную пластину на место. Возможно, вам придется вырезать еще немного в дверной обшивке, чтобы приспособить заднюю часть анкерной пластины.

Как правильно установить доводчик.Способы установки доводчика двери своими руками. Стандартная схема установки доводчика

Металлическая входная дверь — гарантия безопасности.

Но к его отрицательным качествам можно отнести большой вес, и как следствие лишний шум при закрывании.

Чтобы сгладить этот нюанс, существуют механизмы, установка которых доступна каждому, у кого в руках есть отвертка.

Так как установить на металлическую дверь? Это не сложно. В этом помогут терпение, инструмент и немного изобретательности.

Доводчик — это механизм, который в большинстве случаев работает по старому принципу бабушкиной пружины на двери.

Но благодаря развитию техники доработали.

Но не все так просто. Сегодня существует множество типов механизмов, которые имеют разные параметры использования.

Которые индивидуальны для каждого. В зависимости от схемы приложения усилия к пружине доводчики делятся на устройства с внутренним гидравлическим контуром и реечной передачей усилия и устройства с кулачковым принципом действия.

Если рассматривать способ крепления, то они представлены как накладные и скрытые. В свою очередь дверные доводчики верхнего расположения делятся на два типа:

• Устройства с шарнирно-сочлененной (рычажной) штангой, состоящей из двух колен.
• Устройства слайдерной системы — с выдвижным каналом.

При выборе устройства нужно учитывать характеристики двери. Его вес и ширина. Существует определенная шкала, по которой выбирается механизм, он утвержден европейским стандартом.Дверные доводчики имеют 7 типоразмеров, рассчитаны на вес двери от 20 до 160 кг и ширину дверного полотна от 750 до 1600 мм.

Шкала выбора доводчика

Размер доводчика	Ширина двери, мм	Масса двери, кг

Выбирая механизм, нужно помнить следующее:

• Максимальный показатель веса или ширины двери является наиболее важным при выборе.
• Установка механизма с заниженной производительностью быстро приведет к его повреждению.
• Завышение норм повлечет за собой трудности при закрытии и открытии.
• Если показатели веса или ширины больше, чем указано в таблице, то используются два механизма.
• Не все дверные доводчики можно использовать на открытом воздухе.
• Рассмотрим особенности, в которых будет использоваться механизм. Возможно, понадобится функция медленного закрытия, защелка или что-то еще.Тогда доводчик должен обладать такими характеристиками.

Изучение свойств и качества устройства при покупке помогает избежать лишних трат и правильной эксплуатации устройства на долгие годы.

Подготовка к установке

От этого этапа зависит успех всей процедуры в целом. Если после покупки возникает вопрос, как установить доводчик на металлическую дверь своими руками и не пользоваться для этого дорогостоящими услугами мастера, в первую очередь загляните в коробку и найдите инструкцию и точный чертеж устройства в нем.Все существующие модели доводчиков оснащены этими насадками.

В шаблоне указаны возможности крепления слева и справа, открываясь на себя и внутрь. Но если в ящике его по каким-то причинам не оказалось, то главное помнить: если дверь открывается наружу, то к ящику крепится основной механизм, а к нему крепится элемент с рычагами. А если внутри, то наоборот.

Регулировочные винты на механизме расположены напротив петель дверной конструкции.На примере нарисованы все способы размещения и указано желаемое положение отверстий для крепления:

• Первый этап — проверка оборудования согласно инструкции, затем подготовка инструмента (шуруповерт, дрель, дрель, шуруповерт, молоток и др.).
• Для того, чтобы все просверленные отверстия совпадали с отверстиями на доводчике и для четкого размещения устройства, как на схеме, требуется этап разметки.
• К липкой ленте крепится шаблон для установки доводчика.А на место будущих отверстий просверливается электродрель, чтобы добиться минимума погрешностей, используется стержень, который проделывает углубления в дверном полотне. Важно помнить о размере сверла, который должен соответствовать диаметру отверстий и крепежа. Чтобы убедиться, что сверло выбрано правильно, можно просверлить отверстия на вспомогательном куске металла и попробовать вкрутить в него крепеж, предложенный производителем. При несоблюдении диаметра винт может не войти или наоборот выпасть, что приведет к дополнительным трудностям при установке.

Монтаж

После подготовки компонентов, инструментов и отверстий можно переходить к предпоследней части — установке. Сделать все правильно снова поможет инструкция:

• Корпус доводчика необходимо закрепить саморезами на подготовленной поверхности (двери или откосе).
• Рычажная система должна входить в выступ в нижней части корпуса основного механизма и фиксироваться винтом.
• Соединение рычага и тяги — этот процесс, как и все до него, несложный: оба элемента соединяются, и на них действует прижимающая сила.Будет сделан щелчок, чтобы подтвердить успешное выравнивание. Но главная особенность — это их расположение по отношению к. Это существенно влияет на скорость закрытия дверной конструкции на последнем этапе.
• Возможность изменения положения обеспечивается двумя отдельными частями звена, которые можно регулировать по длине. Первая часть представлена ​​длинной рейкой с резьбой. Вращение этой части вызывает изменение длины.
• Если вам нужна обычная мягкая отделка, упор расположите под углом девяноста градусов к плоскости двери.Это достигается за счет уменьшения его размера.
• Последнее усилие для закрытия двери («защелкивание») должно быть достаточно сильным, чтобы, например, преодолеть сопротивление защелки или дверной защелки. За счет удлинения тяги рычаг размещается перпендикулярно конструкции двери.
• После получения требуемых параметров рычаги фиксируются.
• Последний штрих — защелкивание декоративной панели над основным механизмом.

Как установить доводчик на металлическую дверь снаружи

Технология монтажа такая же, как внутри.В этом случае важны не условия монтажа, а сама эксплуатация на улице. Для этого подходят только морозостойкие модели. Но даже в них под воздействием минусовых температур масло в гидросистеме может загустеть.

А это снизит функциональные качества дверной конструкции. Кроме того, действие атмосферных осадков разрушает все элементы доводчика. Поэтому, если нет возможности защитить его от воздействий или смонтировать в помещении, то лучше полностью отказаться от него.

Если какая-либо из представленных схем не подходит для установки, то используются нестандартные способы монтажа, которые нисколько не повредят работе доводчика:

• В связи с особенностями дверной коробки может быть необходимо использовать строительный уголок. Устанавливается горизонтально саморезами. Рычажная конструкция закреплена изнутри.
• Основной механизм установлен на углу здания, в зоне верхнего откоса коробки. Рычаг крепится к дверной плоскости.
• К двери крепится специально подготовленный блок или пластина. Они должны быть на ровной поверхности. К этому устройству крепится основной механизм. Рычаг прикреплен к коробке.
• К нижней части откоса крепится вспомогательное устройство в виде пластины, а на ней ставится доводчик. И рычаг зафиксирован.
• Если уклон недостаточно большой, его можно увеличить с помощью пластины. К нему прикреплена система рычагов. А сам механизм устанавливается на дверь по уже известной схеме.

Это немного сложный метод установки. Это необходимо в тех случаях, когда особенности двери или откосов не позволяют выполнить стандартную установку. Для этого требуется небольшой опыт, а если это не так, то лучше обратиться за помощью к мастеру.

Установить доводчик на металлические двери — не сложная задача, с которой справится даже подросток. Но бывают случаи, когда для установки требуются дополнительные навыки. Здесь есть два варианта.Делайте это методом проб и ошибок или обратитесь к специалисту.

Регулировка

Процесс установки доводчика завершен. А для правильного обслуживания остается только настроить прибор. В инструкциях есть подробный параграф о том, как выполнить это задание.

Как упоминалось выше, регулировочные винты должны быть расположены напротив петли дверной конструкции. Обычно их два. У каждого из них своя функция. Первый отвечает за скорость движения замыкающей конструкции, а второй отвечает за последний этап, период закрытия, так называемое «закрытие».

Поверните один или оба винта по часовой стрелке, чтобы увеличить желаемую функцию. При откручивании регулировочных винтов нужно соблюдать осторожность, если это будет сделано чрезмерно, то внутреннее масло вытечет из устройства. Уменьшаться — в обратном направлении. Некоторые механизмы могут иметь дополнительные регулирующие элементы. Например, как с защелкой или намеренным замедлением. Из регулировочных инструментов понадобится отвертка, с помощью которой крепежи поворачиваются до получения требуемых качеств.

При повышении температуры, влажности или при стирании деталей механизма (износ неизбежен) необходимо произвести дополнительную регулировку. Потому что доводчик может не выполнять свои функции. Это случается не часто, до двух раз в год. Процедура несложная и займет до десяти минут.

Иная ситуация с устройствами, которые устанавливают на улице. При постоянном падении уровня масла (это связано с перепадом температур) и воздействием снега, воды, солнечных лучей доводчик нужно настраивать на работу гораздо чаще.До 1 раза в сезон. Такие устройства, как козырек или водосточный желоб, помогут снизить негативное воздействие окружающей среды на доводчик.

Регулировка необходима во время использования и после установки доводчика. Без него функции инструмента могут не работать должным образом.

Правила доводчика двери

Нарушение условий эксплуатации всегда приводит к быстрому износу и поломке механизма. Чтобы избежать этого, важно помнить следующее:

• Максимальное открывание быстро делает дверной доводчик непригодным для использования.Некоторые устройства (слайдер) имеют ограничитель, а те, которым не нужны амортизаторы. Они монтируются на стену или на пол.
• Если дверной проем будет открыт долгое время, то необходимо отсоединить рычажную систему от основного механизма, а затем вернуть все на исходное место. Нет необходимости подпирать дверь чем-либо или закреплять веревкой. Ближе не надолго. Для этого есть модели со встроенной защелкой. Принцип их работы прост. Когда дверь открывается до определенного момента, она остается открытой; если пора закрывать, нужно отвести в сторону.
• Повреждение внутреннего устройства происходит при принудительном закрывании дверей
• Смазка шарниров и рычагов один раз в год продлит срок службы механизма
• Если устройство не находится в помещении, его необходимо защитить от воздействия окружающей среды ( солнце, дождь). При смене сезона обязательно два раза в год корректировать работу.
• Правильная установка, отсутствие ошибок в размещении шлейфов и других показателей поможет правильному выполнению устройством функций.
• Раз в несколько лет требуется полная замена масла в доводчике. Для конструкций, которые используются на открытом воздухе не реже одного раза в год.
• Дети — частые провокаторы поломок доводчиков дверей из-за любви «кататься» на дверях. Дополнительная нагрузка и смещение центра тяжести наносят непоправимый ущерб механизму.

Минимальный срок службы устройства указан в гарантии производителя на свой продукт. Но чтобы этот срок увеличился в несколько раз, то за доводчиком нужен дополнительный уход.

Установка доводчика двери представлена ​​на видео:

Несмотря на то, что большинство современных дверных доводчиков сконструированы таким образом, что их установка сводится к минимуму шагов и действий, часто приходится сталкиваться с некачественным выполнением этой задачи. Не проявив должного внимания к изучению инструкции, не слишком опытные мастера попадают в путаницу: доводчик либо слишком слабо прижимает дверь, либо, наоборот, очень плотно.

В результате возникает дискомфорт, с которым сталкивается каждый, кто проходит через дверь, а иногда и снижение герметичности в виде неприятных сквозняков, возникающих из-за того, что дверной проем постоянно обдувается холодным ветром.

Качественная установка доводчика продлевает срок службы двери и сохраняет тепло в помещении. Любой доводчик имеет определенный набор технических характеристик, которые следует подбирать исходя из характеристик двери: существуют более-менее универсальные варианты, но нельзя игнорировать такие параметры, как вес и размер двери.

Признаками успешной установки доводчика могут быть плавность его открывания и закрывания, отсутствие лишних усилий при закрывании, а также отсутствие каких-либо звуков при работе.Типичные комплекты доводчиков состоят из фурнитуры, рычага и соответствующей монтажной схемы. Инструкция, как правило, составлена ​​таким образом, что по ней может работать непрофессионал, нужен лишь минимальный набор инструментов.

Виды доводчиков

Доводчики

отличаются спецификой установки, что позволяет разделить их на несколько основных типов, каждый из которых имеет свои преимущества. Для любого из них схема установки будет иметь определенные нюансы, очевидные из конструктивных особенностей.

• Доводчики потолочные обычно используются в офисах: они достаточно просты в конструкции, к тому же имеют невысокую цену. Они размещаются под потолком и различаются по типу тяги: она может быть рычажной, что чаще всего, и раздвижной, это более дорогой вариант, но и более плавный по механике.
• Напольный доводчик — явление более редкое, высокая цена и сложность в установке ограничивают сферу применения такой продукции.Практика использования предполагает проведение серьезных инженерных изысканий уже на стадии проектирования здания. Удобно там, где невозможно просверлить отверстия: например, при работе со стеклянными дверьми.
• Доводчики скрытого монтажа — еще более сложные и дорогие изделия с высокой эффективностью и поистине волшебным эффектом: поскольку они устанавливаются прямо внутри дверного полотна, их просто не видно. Применяются в дверях толщиной 40 мм.

Для выбора модели по весу существует европейский стандарт EN 1154, таблицы доступны в Интернете.Если дверь весит не более 20 кг, ей вполне хватит доводчика, выполненного по схеме ЭН-1. Для более тяжелых вариантов есть более мощные модели до EN-7.

Функции доводчика

У некоторых типов дверных доводчиков есть специальные функции, которые могут быть вам полезны:

• Регулировка в двух диапазонах : первый изначально устанавливает базовую скорость, второй — скорость в момент закрывания, так называемый фиксатор, когда нужно приложить немного больше силы, чтобы полностью закрыть дверь, преодолев трение проема.
• Фиксация положения. Это полезно, если проход используется, например, грузчиками, которые перевозят через него большое количество товаров за определенный период времени: дверь просто фиксируется открытой, а затем устройство снова разблокируется.
• Амортизация. Функция позволяет увеличить тягу при открытии и закрытии в определенных положениях двери: на 70 или 90 градусов. Регулируется по вашему вкусу.

Правила установки

Первый постулат, который следует соблюдать при установке, — это точность разметки.Криво поставленный доводчик грозит со временем покоробить двери, в результате придется менять петли, так как дверь просто перестанет нормально открываться и закрываться.

В зависимости от глубины проема и его формы может быть удобно установить некоторые доводчики дверей снаружи, то есть со стороны дверного проема, часто это оптимально для внутренних вариантов. Накладной доводчик с рычагом в случае глубокого проема изнутри может оказаться крайне неэффективным.В этом случае придется продумать какую-то выемку для устройства, в случае обратной ситуации — закрепить дополнительную планку.

УСТАНОВКА ДВИГАТЕЛЯ

Поздравляем, вы приобрели доводчик НОРА-М! Наши устройства зарекомендовали себя как высокое качество и долговечность. Однако на 99% бесперебойная работа доводчика зависит от самого первого этапа — его установки.

Как установить и отрегулировать доводчик двери, чтобы он автоматически закрывался

Как правильно установить доводчик на дверь своими руками объясняется в инструкции, которая идет в комплекте с каждой моделью.Кроме того, вы можете загрузить те же инструкции в электронном виде на нашем веб-сайте.

Перед тем, как приступить к установке доводчика, следует определиться с некоторыми важными параметрами.

Сначала встаньте лицом к двери со стороны, где будет расположен доводчик.

Если дверь открывается сама от себя, доводчик крепится к дверной коробке. Если дверь открывается навстречу себе, то доводчик следует закрепить на дверном полотне, а рычаг — на дверной коробке.

Учтите, что если дверь ведет на улицу, то мы рекомендуем устанавливать устройство в помещении, чтобы оно меньше подвергалось воздействию внешней среды (перепады температуры, влажности и т. Д.).).

Во-вторых, следует определиться с максимально возможным углом открывания двери: 90, 120 или 180 градусов. Обратите внимание, что разные значения угла открывания соответствуют разным предельным параметрам дверного полотна (весу и ширине).

Для удобства выбора угла открывания в инструкции для каждого доводчика имеется диаграмма, см. Ниже (на диаграмме 1 показан пример угла открывания двери из текста инструкции для доводчика 3S).

ДИАГРАММА 1 ВЫБОР УГОЛА ОТКРЫТИЯ И БЛИЖАЙШЕГО ПОЛОЖЕНИЯ

После этого нужно из инструкции вырезать полноразмерный шаблон, который поможет разметить место установки доводчика.

Шаблон должен быть размещен на закрытой двери в соответствии со схемой ниже: выбранный угол открывания будет зависеть от того, на каком расстоянии от дверных петель закреплен корпус дверного доводчика. Внимание! Из-за изменения влажности воздуха шаблон может менять свои размеры. Перед установкой обязательно сравните его с фактическими установочными размерами, указанными в инструкции.

После того, как вы закрепили шаблон на двери (это удобно делать скотчем), нужно просверлить отверстия в тех местах, где по шаблону будет крепиться доводчик и рычаг.

Сделать это можно прямо по бумаге — в этом и заключается удобство полноразмерной схемы установки (рисунок 1 в инструкции).

РИСУНОК 1 МАРКИРОВКА ДЛЯ БЛИЖАЙШЕГО УСТАНОВКИ

Затем разобрать рычаг на два колена (рисунок 2 в инструкции).

РИСУНОК 2 ДЕМОНТАЖ МОДУЛЯ

Закрепите корпус доводчика на двери или на ящике и прикрепите к нему один из отводов рычага сверху или снизу, в зависимости от того, где крепится корпус (рисунок 3 в инструкции).

РИСУНОК 3

После этого закрепите второе колено рычага (на двери или на дверной коробке).

При закрытой двери угол между этим коленом рычага и шторкой должен составлять 90 градусов.Соедините части рычага вместе (рисунок 4 в инструкции).

РИСУНОК 4 УСТАНОВКА КРУГЛЫХ РЫЧАГОВ

Накрутите гайку крепления рычага к корпусу доводчика (Рисунок 5).

На этом установка доводчика закончена.

РИСУНОК 5 УСТАНОВКА ГАЙКИ

После установки нужно отрегулировать доводчик. Как это сделать, подробно описано в инструкции (рисунки 6 и 7), а также в соответствующей статье на этом сайте.

РИСУНОК 6 БЛИЖАЙШАЯ РЕГУЛИРОВКА

Установка и установка доводчика

Все доводчики устанавливаются по одному принципу, различаются только установочными расстояниями «корпуса» и рычага доводчика от петель.

Ниже мы приведем наиболее подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO снабжены аналогичными инструкциями и шаблонами, поэтому на основе этих инструкций вы можете установить любую модель наших доводчиков.

Как установить доводчик

Стандартная и верхняя установка

Стандартная установка

Установка сверху

Вот самые популярные варианты установки, которые отличаются расположением доводчика — на дверном полотне или на дверной коробке.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик снабжен аналогичными шаблонами в масштабе 1: 1, что значительно упрощает установку.

Установка доводчика: пошаговая инструкция

Устанавливаем модель NOTEDO DC-100 на левую дверь, тип установки стандартный.

Правила установки доводчика

1. Вы выбрали модель доводчика, подходящую по весу вашей двери
2. Выбранный вами вариант установки возможен (см.

   ограничения по установке в инструкции, прилагаемой к каждому доводчику)

3. После установки доводчик ни на что не будет упираться, например, в стену
4. Доводчик и рычаг будут установлены на ровной поверхности.

Алгоритм установки доводчиков дверей своими руками

• Каждый доводчик оснащен шаблоном масштаба 1: 1 (см.

  (см. Изображение «Стандартная установка»). Используя шаблон, выберите необходимое усилие доводчика — EN3, EN4 и EN5.
  Выбор усилия зависит от от расстояния от петель до корпуса доводчика и максимального угла открывания двери.Для нашей установки выбираем усилие EN4.

• Прикрепите шаблон к двери с помощью скотча.Ранее мы выбрали EN4 (среднее положение петли), поэтому при прикреплении шаблона убедитесь, что его положение соответствует дверным петлям (см. Изображение

  выше).

• Так как масштаб шаблона 1: 1, то регулировка расстояний вручную не требуется — используйте шаблон для разметки необходимых отверстий для установки доводчика.
• Возьмите рычаг и разделите его надвое (открутив винт), как показано на изображении выше. Шток рычага с крепежным «башмаком» и резьбой необходимо установить на дверной коробке, а другая часть должна быть прикреплена к «корпусу» доводчика с помощью специального винта, входящего в комплект поставки.
  Затем с помощью прилагаемого оборудования (шурупов и шурупов) установите доводчик и часть рычага в заранее подготовленные отверстия.
• Далее необходимо отрегулировать длину планки с помощью «башмаков» крепления так, чтобы после соединения двух частей рычага она была перпендикулярна полотну двери.

  Это можно сделать, увеличив или уменьшив длину рычага. Не забудьте проверить выбранную длину рычага, повернув штангу, прикрепленную к «корпусу» двери, ближе к штанге с «башмаком» — когда они удобны для соединения с винтом, который мы откручивали на шаге 4, и рычаг с «башмаком» после соединения будет перпендикулярен штанге двери, значит, длина штанги отрегулирована правильно.

  Если вышеуказанные условия соблюдены, то соедините части рычага.

• Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и доводчик установлен регулировочными винтами на петли, и только после этого приступайте к обязательной регулировке доводчика двери.

  После регулировки доводчик готов к эксплуатации, но помните, что его требует обслуживания , а именно:
  — Через полмесяца после установки проверьте затяжку шурупов и саморезов
  — Обязательно проводить сезонные регулировка скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
  — Обязательно соблюдайте правила эксплуатации доводчиков дверей

Параллельная установка доводчиков дверей

Параллельная установка

при параллельной установке КПД доводчика будет ниже.
Этот тип установки возможен, например, если при стандартной установке доводчик упирается в стену при открывании двери или слишком низкий потолок препятствует установке «корпуса» доводчика на дверной коробке.

Для этого типа установки вам понадобится скоба (опция).

Индивидуальную информацию о параллельной установке можно найти в каждом руководстве, поставляемом с дверным доводчиком.

Если у вас возникли трудности с параллельной установкой, рекомендуем обратиться к специалистам.

Как установить и отрегулировать доводчик?

Установка и регулировка доводчика двери

Типы установки доводчиков

Рычаг стандартной настройки

Установка верхняя (на косяк)

Параллельная установка (с монтажным кронштейном)


2.

Последовательность установки доводчика

1. Вырежьте шаблон для двери и прикрепите его к двери и косяку, затем просверлите отверстия для установки.
2.

Установите корпус на дверь или косяк с помощью четырех винтов или винтов (на металлической двери) так, чтобы регулировочные винты были направлены в сторону петель. 3. Отсоедините стержень с резьбой и стопорный башмак от основного рычага и установите его на дверь или косяк. 4.

Установите основной рычаг на шарнирный штифт доводчика и закрепите его винтом №1. 5.

При регулировке длины штанги убедитесь, что она перпендикулярна двери при подсоединении к основному рычагу, и закрепите их винтом №2.6.

Установите декоративный колпачок на противоположную часть оси поворота дверного доводчика.

Регулировка доводчика двери

Закрывающиеся секторы («ЗАКРЫТЬ» и «ЗАКРЫТЬ») управляются двумя (2) отдельными винтами регулировки скорости: сначала установите скорость «ЗАКРЫТЬ», затем скорость «ЗАКРЫТЬ».

ВНИМАНИЕ: Ни в коем случае нельзя сбрасывать давление в доводчике путем полного откручивания регулировочных винтов!

Скорость «ЗАКРЫТИЯ» регулируется поворотом винта.

Самостоятельная установка и регулировка доводчика двери

Скорость «LATCH» регулируется поворотом винта.

• поворот регулировочного винта по часовой стрелке уменьшает скорость,
• поворот регулировочного винта против часовой стрелки увеличивает скорость.

Параллельная установка доводчика

1. Найдите нужный размер в таблице, затем просверлите отверстия в двери или косяке.


Установите оригинальную монтажную пластину на верхний косяк.


3. Установите доводчик на дверь с помощью регулировочных винтов петель.


4. Повернув ось шарнира доводчика с помощью гаечного ключа или другого рычага примерно на 45 градусов, установите главный рычаг на ось шарнира параллельно двери и закрепите его винтом № 1.


Присоедините планку к монтажной пластине. Отрегулировав длину штанги, прикрепите ее к основному рычагу с помощью винта №2. (См. Рис.)


6. Установите декоративный колпачок на противоположную часть оси поворота дверного доводчика.


1. Дверной доводчик имеет функцию самозакрывания — не толкайте дверь .
2.

Винт № 1 всегда должен быть надежно затянут .
3. Через полмесяца проверьте затяжку винтов и винтов .
4. Дверной доводчик требует сезонной регулировки .

При значительном изменении температуры окружающего воздуха обязательно отрегулируйте скорость закрывания и отделки двери.

Какие ассоциации вызывает словосочетание «идеальная дверь»? Надежный, красивый, с хорошей тепло- и звукоизоляцией и … придирчивый. Чтобы не хлопать, не закрываться, открыть его мог даже ребенок — все эти желания воплощаются в жизнь, устанавливая доводчик на металлическую дверь. Именно металлические двери получили распространение для помещений с высокой проходимостью и там, где есть автоматические замки. Логика выбора очевидна — долговечность, широкий диапазон цен, повышенная износостойкость, легкий монтаж.

Прототипом современного доводчика является обычная металлическая пружина, которая обязательно закрывает створку, сохраняя тепло внутри. Платой за сэкономленный тепловой ресурс стало падение поверхности двери на косяк и, как следствие, ее ускоренный износ.

Более близкое действие на практике

Конструкция состоит из двух частей: рычажного механизма и корпуса, защищающего механизм от внешних воздействий — прочной пружины и сжимающего его поршня. Сила, приложенная для открытия двери, сжимает пружину.Зубчатая передача и рычаг передают усилие растягивающей пружины на дверь, и она закрывается.

Доводчик двери

Мягкость закрывания, плавность и равномерность хода обеспечивается гидравликой. Стальная пружина находится внутри цилиндра, заполненного маслом или водно-гликолевым раствором. Благодаря демпфирующему действию масла пружина медленно расширяется, и масло течет через гидравлические пустоты в рабочий резервуар. Скорость движения листа зависит от расхода масла.Такая конструкция технологически проста и не требует больших производственных затрат, что положительно сказывается на потребительской стоимости.

Улучшение теплоизоляции помещения, снижение проникновения шума, простота эксплуатации — основные задачи, которые решает использование доводчика на металлическую дверь.

Появление механизма принудительного закрывания связано с повышенными требованиями к функциям дверей и материалам, из которых они изготовлены. Тяжелую бронированную или стильную стеклянную дверь уже нельзя закрыть пружиной.

Виды доводчиков дверей — конструкция и особенности крепления

Для оптимального выбора типа и мощности механизма необходимо учитывать несколько фактов:

• условия эксплуатации — сезонные перепады температур, влияние атмосферных осадков;
• вес двери;
• дополнительных параметров — боковой ветер, сильная осадка.

Доводчик принцип работы

Конструкции различаются типом установки и конструктивными особенностями:

Мощность механизма, какие параметры нужно учитывать

Мощность или силы, развиваемые дверными доводчиками, сертифицированы европейскими стандартами DIN EN 1154.Сила момента закрытия является расчетной величиной и учитывает силу давления воздуха, площадь створки и ее ширину. Диапазоны силы крутящего момента закрытия разделены на 7 классов мощности в порядке возрастания. Для тяжелой двери с усиленной защитой подходят механизмы только высшего класса 7. Для полотен небольшого веса подходят механизмы более низкого класса. Независимо от веса и парусности входных дверей, класс фальш-механизма не может быть ниже 3-го.

При выборе устройства принудительного закрытия необходимо учитывать внешние факторы и среднегодовые колебания температуры. Так для входной двери, которая постоянно подвергается боковому ветру или влиянию внутреннего воздушного потока, потребуется более высокий класс, чем расчет по весу и ширине полотна. Возможна длительная и комфортная эксплуатация двери, размеры и вес которой относятся к разным классам, при покупке конструкции по параметрам высокого класса.

Дверь с доводчиком

Было бы ошибкой думать, что качественная конструкция автоматически увеличивает срок службы и улучшает качество. Тонкое полотно и коробка из легкого материала не рассчитаны на слишком мощные доводчики. Избыточный вес создает дополнительную нагрузку на петлю, затрудняет ее открывание, что сокращает срок службы петли.

Оптимальный выбор прибора предполагает запас по средним сезонным температурам 5-10 градусов.Резкое колебание дневной температуры может плотно закрыть двери, причем в прямом смысле.

Порядок установки доводчика на металлическую дверь

При всей кажущейся сложности работа по установке доводчика верхнего расположения своими руками вполне доступна людям с уверенными техническими навыками. Схема сборки и крепления механизма требует буквального исполнения, что позволит правильно закрепить и отрегулировать механизм. Для работы понадобится базовый набор инструментов — уровень, дрель, сверла и шуруповерт.В комплекте с устройством находится корпус, регулируемая тяга, крепления и схема сборки конкретного механизма.

Монтаж осуществляется как на движущейся плоскости, так и на ящике, как вне помещения, так и внутри него. Наиболее распространенный вариант монтажа — вариант внутреннего расположения механизма с фиксацией в проеме — сезонные перепады температур и осадки делают этот способ наиболее оптимальным.

Изготовители изготавливают монтажный шаблон в натуральную величину, что позволяет легко и без изъянов смонтировать устройство.Схема прикрепляется прозрачным скотчем к месту установки, производится разметка. В указанных местах проделываются отверстия нужного размера. Особое внимание стоит уделить расположению регулировочных винтов, они могут располагаться как по ходу петель, так и по ходу прохода. Корпус крепится к металлическому листу саморезами.

Соединительная планка состоит из двух элементов, соединенных между собой резьбой. Первый — это основной рычаг, прикрепленный к оси поворота корпуса.Вторая часть, регулируемая по длине, крепится к основному кронштейну перпендикулярно полотну. Работа по креплению механизма завершена, но установка конструкции на металлическую плоскость будет неполной без ее регулировки.

Процедура регулировки доводчика все дело в винтах

Точная и аккуратная сборка конструкции с соблюдением геометрии установки достаточна для функционирования замка, но угол открывания двери и скорость ее закрывания необходимо регулировать сразу после крепления, а в дальнейшем , с сезонными перепадами температур.Наша инструкция рекомендует вносить корректировки весной и осенью, это необходимо в силу конструктивных особенностей — жидкость, в которой находится пружина, густеет при понижении температуры и снижает скорость закрытия двери.

Регулировочных болтов всего 2, они расположены в корпусе и могут быть закрыты декоративной панелью или располагаться на торце, обращенном к петлям. Производители настоятельно не рекомендуют откручивать их полностью.

Первый винт, как указано, отвечает за угол открывания двери.Есть 2 варианта — дверь открывается на 90 градусов или на 180. После выбора положения регулировочный винт необходимо полностью затянуть.

Второй винт, отвечающий за скорость закрывания двери, отличается повышенной чувствительностью и для начала регулировки нужно определить желаемую скорость. Сам процесс перемещения полотна к ящику состоит из двух этапов — перемещение двери из максимально открытого состояния на угол 15 градусов и окончательное закрытие для срабатывания автоматической заслонки.При точной настройке плавности хода между первой и второй ступенями нет пауз или рывков. При повороте второго винта по часовой стрелке скорость закрывания увеличивается, против часовой стрелки — уменьшается.

Правильная установка доводчика на металлическую дверь и его дальнейшая регулировка позволяет использовать их долгое время.

Все чаще доводчики различного дизайна устанавливаются на входные и межкомнатные двери. Это очень полезный инструмент. Позволяет контролировать время и силу закрывания двери.Это дает возможность избежать появления сквозняков, быстрой потери тепла в помещении. Помимо перечисленных функций, он может снизить нагрузку на всю систему. Особенно это важно для петель. С представленным механизмом они служат дольше. Закрытие происходит быстро и плавно.

Как установить доводчик? Вам помогут советы опытных мастеров. Даже делая такую ​​работу впервые, почти каждый может сделать это хорошо. В этом случае необходимо руководствоваться рекомендациями и инструкциями производителя.В этом случае смонтировать систему на двери и отрегулировать ее не составит труда.

Принцип работы устройства

Особый вид конструкции позволяет выполнять все функции, которые есть у современных дверных доводчиков. Подвесные механизмы чаще всего устанавливают на пластиковые двери или металлические, их деревянные разновидности.

Система имеет внутри пружину, которая сжимается при открытии створки. Это позволяет ему накапливать энергию, достаточную для последующего закрытия.

Второй важный элемент — маслозаливная горловина.Он отвечает за плавность движения створки. Масло течет по специальной системе воздуховодов из одной камеры в другую. Плавность закрывания зависит от его вязкости.

Представленные характеристики можно корректировать. Поэтому установка доводчика требует определенных знаний.

Тип доводчика верхнего

Всего существует 3 основных типа доводчиков. Самый известный из них — верхний (или накладной) механизм. Именно он чаще всего устанавливается на самые разные типы дверей.

Передает усилие на пружину. Это самый доступный и простой в установке доводчик. Цена его совсем небольшая. Поэтому этот механизм очень популярен.

В эту группу входят доводчики шестеренчатых и раздвижных дверей. В первом случае усилие на рычаг передается шестернями с купелью или поршнем. Их чаще всего устанавливают на двери. Дверные доводчики со скользящей шиной пока не получили широкого распространения. Они используются на довольно ограниченной территории.

Разновидности пола

Если большое внимание уделяется дизайну интерьера, то чаще всего выбор падает на напольные типы доводчиков.Их проектируют еще на этапе планирования ремонта. Установка доводчика этого типа немного сложнее.

Дело в том, что этот механизм нельзя установить на дверь с петлями. Более тесным в данном случае является сама система, на которую устанавливается полотно. В полу делается выемка, в которую монтируется доводчик. Вторая часть механизма закрепляется на таком же уровне на потолке.

Такие доводчики навески планируют устанавливать при устройстве дверей без коробки.Чаще всего их можно встретить в торговых центрах. Напольные доводчики ограничивают вес двери. Они не подходят для штор весом более 300 кг. Их установка требует определенных навыков. Если нижние и верхние петли не на одном уровне, механизм очень быстро выйдет из строя.

Доводчики скрытых дверей

Еще один вид представленных механизмов — доводчики скрытого монтажа. Их можно навесить или врезать в дверное полотно. В первом случае установка ничем не отличается от установки навесов.Но при втором подходе процедура будет несколько сложнее.

Изучая, как установить доводчик, необходимо более подробно рассмотреть монтаж такой системы. Это вполне возможно сделать самому. Для этого выбираются места прорезания 2 бороздок. Один из них чаще всего располагается в верхнем конце полотна. Второй паз врезается в верхнюю часть дверной коробки.

Установка осуществляется с помощью дрели. Выбирая этот тип механизма, следует учитывать ширину полного открывания двери.Представленные сорта также пользуются спросом.

Доводчик выбора

Для того, чтобы установка и настройка механизма была произведена правильно, требуется тщательно подходить к процессу выбора класса доводчика. Всего существует 7 типов механизмов. Такой подход учитывает вес двери. Чем он тяжелее, тем выше класс приобретаемого устройства. Например, доводчик входной двери, который весит 105 кг, должен быть 6-го класса.Аппарат 5-й группы просто не выдержит такой нагрузки. Но брать механизм с запасом тоже не стоит. Чтобы открыть такую ​​дверь, потребуется немало усилий.

Также класс механизма зависит от размера полотна. Например, если створка в обеих дверях весит одинаково, но они различаются по ширине, и это необходимо учитывать. Для дверного полотна большего размера требуются качественные доводчики. Механизм для пластиковой двери чаще всего выбирают с учетом этого показателя.Ведь они могут немного весить, но имеют значительные габариты.

Изучая вопрос, как установить доводчик на дверь своими руками, нужно прислушаться к советам опытных мастеров. Они рекомендуют не устанавливать напольные и скрытые типы механизмов без хотя бы минимального опыта выполнения подобных работ. Это требует определенной степени точности.

Поэтому накладные модели механизмов чаще всего устанавливаются самостоятельно.Сегодня подобрать доводчик такого типа можно практически к любой двери.

Специалисты рекомендуют обратить внимание на крепеж. Они часто входят в комплект. Лучше приобретать их отдельно. Обязательно прочтите инструкцию производителя. Он схематично показывает процесс установки и объясняет, как устанавливать и эксплуатировать устройство.

Пошаговая инструкция по установке

Выбрав правильный класс доводчика и место его установки (в зависимости от проема и типа створок), можно приступать к установке.

Чтобы понять, как установить доводчик, необходимо прочитать инструкцию. На дверь и косяк нанесена схема в натуральную величину. Далее указываются места для сверления. Учитываются особенности материала.

С помощью специального оборудования просверливаются отверстия диаметром, соответствующим крепежу. Далее с их помощью крепятся рычажные элементы к полотну и косяку.

Затем система соединяется вместе.Колено рычага должно быть под углом 90º. Если это не так, элементы механизма регулируются.

Регулировка

Как отрегулировать доводчик, инструкция поможет разобраться. Поверхностные модели обычно имеют 2 винта. Первый контролирует скорость закрывания, а второй контролирует силу закрывания.

Винты нужно крутить осторожно, буквально не более чем на пол-оборота. Если их открутить, устройство выйдет из строя. Поворот винта по часовой стрелке замедляет движение, а в обратном направлении ускоряет.

Некоторые модели имеют дополнительные винты. Они используются, если механизм выполняет более одной функции. Периодически необходимо регулировать доводчики. Если он монтируется на уличную дверь, это нужно делать 2 раза в год.
