Установка доводчика двери: монтаж и регулировка своими руками

Оглавление:
Установка доводчика двери: виды доводчиков и способы их установки
Как правильно установить доводчик двери: пошаговая инструкция
Регулировка доводчика своими руками: какие винты поджимать

Установка доводчика двери осуществляется достаточно просто – если вы умеете пользоваться дрелью и отверткой, то проблем не возникнет. Самое главное – в точности соблюдать рекомендации производителя и придерживаться стандартной схемы монтажа. В этой статье от сайта dveridoma.net мы рассмотрим технологию установки основных типов дверных доводчиков. Кроме того, мы расскажем о том, как выполняется их правильная регулировка.

Как установить доводчик своими руками фото

Установка доводчика двери: виды доводчиков и способы их установки

Существуют три основных вида дверных доводчиков – это стандартные, предусматривающие верхнюю установку, напольные и доводчики скрытой установки. Несмотря на то, что все эти доводчики имеют одинаковое назначение, они отличаются по конструкции и, как результат, по принципу установки. Рассмотрим все имеющиеся варианты.

1. Стандартный доводчик с верхней установкой. Сразу разберемся с тем, куда и что устанавливается. Здесь есть два варианта – в одном случае сам доводчик устанавливается на дверную коробку, а рычаг крепится к полотну, а в другом случае все происходит наоборот. Доводчик монтируется на полотно, а рычаг фиксируется к дверной коробке. Здесь вопрос, как установить доводчик на дверь, нужно решать исходя из того, в каком направлении открывается дверь – если ее открывание производится на себя, то сам доводчик монтируется на дверное полотно, если от себя, то на коробку. Существует и третья схема установки дверного доводчика – она применяется в том случае, когда другие варианты по каким-либо причинам не подходят. Эта схема называется параллельной установкой – сам доводчик монтируется на дверное полотно, а рычаг крепится к коробке посредством специальной пластины.
2. Напольные доводчики. В большинстве случаев напольные доводчики используются для дверей, не имеющих коробок – дверь, открывающуюся посредством петель, такими устройствами оснастить невозможно. Дело здесь в том, что сам по себе напольный доводчик одновременно еще является и петлей, обеспечивающей поворот двери. То есть их установка является неотъемлемой частью процесса монтажа самих дверей. Такой дверной доводчик монтируется прямо в пол, в специально подготовленное для него углубление. Точно таким же способом устанавливается и его верхняя часть – очень важно, чтобы две части этого устройства четко совпадали по вертикальному уровню. В противном случае напольный доводчик очень быстро поломается.
3. Встраиваемые доводчики скрытой установки – к ним можно отнести два варианта подобных устройств – это петли-доводчики, установка которых практически ничем не отличается от монтажа обыкновенных навесов и скрытые доводчики верхней установки, которые врезаются в дверное полотно. Установка верхнего скрытого доводчика своими руками осуществляется несложно. По сути, понадобится выбрать два паза – один для самого механизма (он делается в верхнем торце дверного полотна) и второй под его ответную часть (как правило, его выбирают внизу верхней части дверной коробки). Тут все достаточно просто – единственный нюанс, который необходимо учесть, это ширина зазора между полотном и дверной коробкой.

   Устройство доводчика фото

Вот так вкратце обстоят дела с видами доводчиков и способами их установки. Самым распространенным видом считается стандартный верхний доводчик, установку которого мы рассмотрим более подробно.

Как правильно установить доводчик на дверь

Как правильно установить доводчик двери: пошаговая инструкция

Для примера рассмотрим традиционный вариант установки доводчика на дверь с открыванием на себя. Поняв эту технологию, вы сможете не только самостоятельно решить вопрос, как установить доводчик на металлическую дверь, но и вообще смонтировать любое подобное устройство любым удобным для вас способом на двери любого типа. Вы поймете, что разница в их монтаже несущественная.

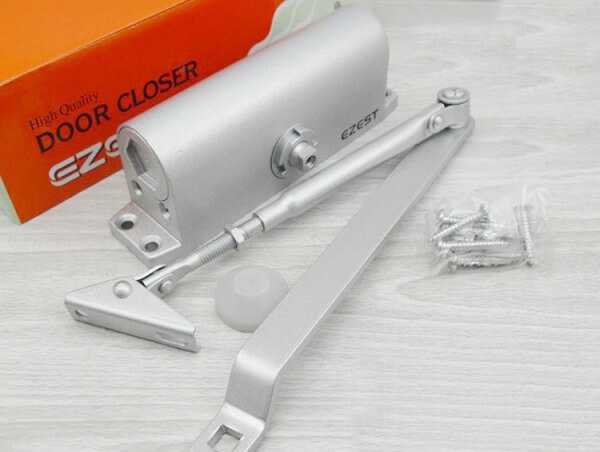

1. Для начала разберемся с тем, что мы покупаем, т.е. с комплектом поставки доводчика для дверей. Как правило, в упаковке с этим изделием должен находиться сам доводчик, его рычаг, крепеж и шаблон для монтажа купленного устройства, который в значительной мере облегчает установку своими руками. В этом шаблоне для непрофессионала и заключается «спасение».
2. Берем шаблон и располагаем его на закрытой двери согласно указанной схеме. Для удобства приклеиваем его скотчем, после чего в обозначенных местах, прямиком сквозь шаблон, сверлим отверстия, по которым будет производиться установка доводчика двери. Просверлили? Снимаем шаблон и приступаем к монтажу.
3. Для начала прикручиваем рычаг к коробке – ничего не регулируем, а просто крепим.
4. На рычаг надеваем сам доводчик и соединяем эти две части посредством винта. Соединение нужно осуществлять в таком положении, как доводчик будет крепиться на двери – обязательно проконтролируйте, чтобы регулировочные винты доводчика смотрели в сторону дверных навесов.
5. Теперь может понадобиться регулировка тяги рычага доводчика – нужно добиться такого положения, чтобы дырочки на двери совпали с дырочками в самом доводчике. Кроме того, нужно будет проконтролировать положение рычага – при закрытой двери он должен располагаться строго перпендикулярно дверной коробке.
6. Добились? Прикручиваем его и пробуем, как работает устройство – этот процесс вам может не понравиться. Возможно, дверь будет туго открываться или же хлопать при закрывании очень сильно. Пугаться не нужно, все это легко исправляется путем бесхитростных регулировок.

   Как установить доводчик на металлическую дверь

Вот, в принципе, и вся инструкция по установке доводчика двери. Единственное, что добавлю, так это если вам попадется вариант с отсутствующим в комплекте шаблоном – установка такого доводчика выполняется согласно чертежу в паспорте устройства. Обычно здесь указываются все необходимые для монтажа размеры.

Регулировка доводчика своими руками: какие винты поджимать

Итак, с вопросом, как поставить доводчик на дверь, разобрались, теперь попытаемся освоить технологию регулировки данного устройства. Здесь все просто – вы наверняка изучили доводчик вдоль и поперек и уже нашли два заветных винта, которые регулируют его работу. Первый винт регулирует общую скорость закрывания дверей, а второй – их доводку до плотного прилегания к дверной коробке. Чтобы избавиться от сильного удара двери о коробку, необходимо крутить второй винт. Делать это нужно плавно, ни о каких нескольких оборотах речи не может быть. Подкрутили немного, проверили. Не понравилась работа, подкрутили еще чуть-чуть.

Чтобы замедлить движение двери, винт нужно подкручивать по часовой стрелке, а чтобы ускорить – соответственно, наоборот, против часовой стрелки. Точно таким же образом регулируется общая скорость закрывания дверей.

Как произвести регулировку доводчика двери, смотрите в видео.

Некоторые доводчики могут иметь большее количество регулировочных винтов – если он оборудован дополнительными функциями, то их может быть целых четыре. Производители, как правило, указывают в инструкции, какой из них для чего предназначен. Обычно дополнительные два винта обеспечивают регулировку тормоза открывания (функция не позволит вам слишком резко открывать двери) и фиксацию дверного полотна в открытом положении (при открывании на определенный угол, обычно больший, чем используется при обычной эксплуатации двери, полотно не будет автоматически закрываться). Регулировка этих функций производится так же, как описано выше.

Как поставить доводчик своими руками

Покончив со всеми регулировками и добившись устраивающего вас режима работы двери, можно с удовольствием потереть руки и похвалить себя за успешно проделанную работу. Как видите, установка доводчика двери не такая уж сложная штука, как может показаться на первый взгляд, и разобраться с ней будет относительно просто!

инструкция по настройке своими руками

Дверной доводчик — механизм, который предназначен для надежного закрывания входных дверей. Он прижимает полотно к уплотнителям по контуру или создает необходимое усилие, достаточное для срабатывания защелки замка. Дверь может закрываться резко и со звуком, либо плавно и не издавая звуков, также может приостанавливаться.

Регулировка доводчика двери — обязательная мера для продления срока службы и сохранения эксплуатационных характеристик механизма.

На него действуют постоянные нагрузки, частые закрывания и открывания двери приводят к нарушению равновесия элементов устройства, поэтому требует периодического ухода и ремонта как в профилактических целях, так и при необходимости.

Виды доводчиков

Чтобы разобраться в вопросе настройки, сначала необходимо ознакомиться с его классификацией.

Они бывают 2 типов:

• Кулачковый слайдовый. Им пользуются для плавного закрытия блоков в легких конструкциях.
• Зубчатый рычажный. Применяют для тяжелого полотна с кодами, считается самым распространенным.

По способу установки доводчики подразделяются на такие виды:

1. Верхние или накладные. Установка осуществляется сверху конструкции.
2. Напольные. Часто крепятся снизу блоков.
3. Скрытые или рамные. Располагаются внутри рамы или в полу.

Когда нужна регулировка

Специалисты рекомендуют регулировку механизма выполнять сразу же после установки доводчика, а не только во время эксплуатации дверей. Осмотр и исправление мелких неполадок проводят не реже 2 раз в год, при частых колебаниях температурного режима внутри помещения и на улице — чаще. Это связано с тем, что смазочная жидкость зависит от температурных параметров окружающей среды и влияет на детали доводчика.

Проведение сезонной корректировки является регулярным мероприятием в рамках технического обслуживания.

При больших колебаниях температуры механизм входной двери быстро изнашивается и приходит в неисправное состояние. Поэтому лучше при возникновении первых признаков поломок доводчика произвести его подтягивание до нужного положения, проверить герметичность для выявления течи масла и устранить неисправности.

При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.

Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

• Корректировка скорости закрывания блока.
• Настройка параметров прижимания полотна к коробке (дохлоп).
• Регулировка промежуточного хода.

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

1. пружина;
2. рычажная тяга;
3. осевое зубчатое сцепление;
4. зубчатая передача или кулачковый механизм;
5. игольчатый подшипник;
6. клапан регулировки «ветрового тормоза» или демпер;
7. защитный кожух;
8. рычаг;
9. уплотнительные резинки;
10. регулировочные винты;
11. крепежные детали.

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

• Снимите крышку с механизма.
• Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
• Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
• Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
• Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
• Проверьте правильность установки механизма.

Параметры

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

1. сила закрывания;
2. скорость закрывания;
3. скорость открытия;
4. максимальный угол распахивания.

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Регулировка дохлопа

Настройка доводчика двери для установки дохлопа обеспечивает прилегание полотна к раме, позволяет оставлять небольшой зазор перед захлопыванием, т.е. не закрывает до конца дверную конструкцию. Корректировкой можно настраивать медленное закрытие блока, уменьшая силу хлопка.

С помощью винта №2 можно отрегулировать скорость, с которой будет захлопываться конструкция. Когда до закрытия дверного полотна останется 10-15°, замедление сработает.

Особенности некоторых моделей

Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.

«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.

Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.

«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.

Как правильно установить доводчик на пластиковую дверь

Установка дверного доводчика своими руками

Устройствами, гарантирующими автоматическое закрывание двери и плавность ее движения являются доводчики. При их монтаже существенно снижается нагрузка на петли и предотвращается быстрый износ фурнитуры.

За счет притяжения доводчика дверь плотно примыкает к косяку, что очень важно при установке уличных конструкций. Чаще всего такие механизмы монтируются на входных дверях квартир, гаражей, подсобных помещений, а также в местах общественного пользования. При необходимости их можно устанавливать и на межкомнатные двери.

Типы доводчиков

Эти устройства могут различаться по способам действия, регулировки и т.д. Но самой распространенной классификацией является их подразделение по типу монтажа на:
• верхние. крепятся вверху дверной створки или коробки;
• напольные. монтируются в пол, чаще всего устанавливаются на стеклянные конструкции;
• скрытые. встраиваются внутрь полотна двери.

Установка вверху дверного полотна

Основными показателями для всех видов этих механизмов являются сила сжатия пружины, возможность удержания в открытом положении, скорость открывания-закрывания и задержка хода.

Принцип работы

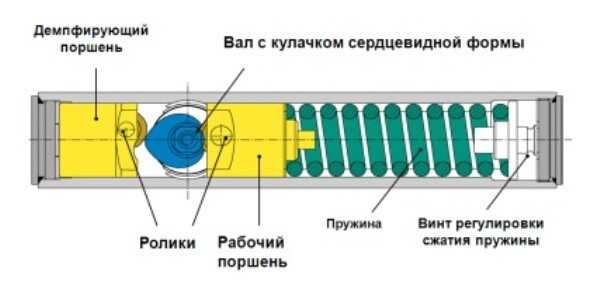

Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

Выбор доводчика

Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.

Виды верхних доводчиков

Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса. Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

Порядок установки

1. Технология монтажа всех типов доводчиков сходна. При открывании двери вовнутрь (на себя) их корпус должен располагаться в верхней части полотна. Если она открывается наружу (от себя) доводчик, напротив, устанавливается на косяке, а его рычаг закрепляется к полотну.

2. Для нормальной работы механизма главное – максимально точно определить его местоположение на двери и обеспечить его прочное прилегание к полотну. Для упрощения монтажа к каждому доводчику прикладывается монтажная схема (шаблон) с масштабом 1:1. Ее прикладывают точно к дверному полотну, а затем размечают места расположения отверстий для крепления.

3. Для установки механизма в металлическом стальном или алюминиевом профиле используют специальные стальные цилиндры с резьбой (бонки), которые не позволяют металлу деформироваться.

4. Доводчики на деревянные двери крепятся на достаточно длинные саморезы, которые будут обеспечивать максимальную надежность соединения. На пластиковых конструкциях используются винты, проходящие сквозь полотно насквозь и закрепляемые гайками или шайбами с обратной стороны.

Совет. Чтобы защитить механизм от пыли и влаги, на уличных дверях доводчики следует закреплять только внутри помещения.

Любой из таких механизмов будет работать корректно лишь в том случае, если дверь установлена правильно и не трется о пол, а петли позволяют ей двигаться без особых усилий. Установку напольных и скрытых механизмов лучше доверить специалистам: монтаж этих устройств более сложен и требует особых расчетов.

Регулировка доводчика

Дверь, снабженная таким механизмом, должна двигаться максимально плавно, без рывков. Скорость закрывания-открывания регулируется с помощью двух винтов, находящихся в корпусе. Чаще всего они прикрыты декоративной панелью, но могут располагаться и на торце корпуса на стороне, обращенной к петлям. Выкручивать винты полностью не рекомендуется.

Схема расположения настроечных винтов доводчика

Мощность пружины изменить невозможно. Регулируется лишь скорость движения двери при открывании: при этом необходимо добиться, чтобы дверь и рычаг образовывали между собой угол, равный 90°. Если механизм дополнительно снабжен функцией фиксации двери. то производится также регулировка точки установки фиксации путем затягивания гайки на рычаге.

Регулировка скорости закрывания и дохлопа

Советы по эксплуатации

Чтобы увеличить срок службы этого механизма, следует придерживаться нескольких простых правил:
• так как в процессе эксплуатации винты могут ослабиться, а вязкость масла в корпусе измениться под действием колебания температур, для обеспечения бесперебойной работы регулировка этих механизмов должна проводиться в год не менее 2 раз ;
• все вращающиеся и трущиеся детали доводчика нуждаются в регулярной смазке ;
• во избежание преждевременной поломки не следует оставлять дверь открытой надолго ; исключение составляют механизмы, имеющие функцию фиксации.

При появлении подтеков масла или возникновении иных неустранимых дефектов доводчики снимаются и заменяются новыми.

Видео по теме: Установка доводчика двери

Как установить доводчик на пластиковую дверь самостоятельно

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

• карандаш, линейка;
• уровень;
• дрель, сверло;
• шуруповерт, отвертка;
• шестигранник.

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

1. Закрепляем шаблон.
2. Намечаем места для сверления.
3. Делаем отверстия под саморезы.
4. Закрепляем корпус.
5. Закрепляем рычаг.
6. Крепим его ответную часть.
7. Настраиваем и фиксируем длину ножки.
8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

Самостоятельная установка и регулировка дверного доводчика

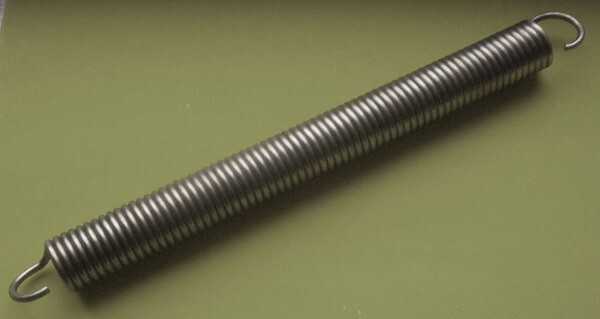

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери

Ширина дверного полотна, мм

Масса дверного полотна, кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

• С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

С рычажной тягой

Правильная установка доводчика на дверь

Здравствуйте читатели моего блога, сегодня я хочу посвятить время доводчикам и узнать, как правильно установить их на полотна. Наверняка кто-то думал, что они не нужны, что это бесполезная трата денег. Давайте разберемся, нужны ли они и на какие двери их устанавливают.

Виды доводчиков

Для начала, я расскажу немного о доводчиках, что они представляют собой. Доводчик крепится на дверные полотна, и делает закрывание двери тихим и плавным. С доводчиком дверь закрывается самостоятельно, и аккуратно. Благодаря ему полотно дольше прослужит.

Доводчики делятся на три вида, выбор не большой, но можно подобрать по вкусу.

Верхние доводчики, самые распространенные,  легки в установке. Их можно увидеть на входных дверях в здании.

Устройства механизма делятся на два вида:

1. Зубчатый привод, популярный вид;
2. Со скользящим стержнем. Есть шансы вырваться вперед по популярности.

Напольные (нижний), такой вид доводчика выйдет немного дороже, способ монтажа сложнее. Отличие между «верхним» и «нижним», в том, что у второго вида отсутствует рычаг приводящий ось в движение. Очень хорошо подходит для дверных конструкций, которые открываются в обе стороны. Напольный доводчик, можно увидеть на стеклянных дверях.

Скрытые доводчики. Такой вид практически не заметен. Монтируется в дверь при ее изготовлении, нижняя часть устанавливается в пол.

Они делятся на два вида:

1. Скользящий стержень – схож с верхними доводчиками, отличается своей миниатюрностью, легко спрятать в дверном полотне или коробке;
2. Петля-доводчик – маленькое на столько, что вся система встроена в дверную петлю. Очень удобный вид доводчика, имеет ряд недостатков. Первый, его нельзя установить на массивные полотна, а из-за размера теряется рабочий ресурс, такую систему стоит правильно установить иначе все будет «впустую».

Классификация доводчиков

Поскольку вес и размер полотен различен, а наугад покупать количество доводчиков нет смысла. Так как на дверную массу в 20 кг. не нужно большого количества доводчиков, ведь от их переизбытка дверное полотно будет открываться сложнее.

Класс	Ширина двери (см.)	Масса двери (кг.)
1	до 7,5	до 20
2	от 7,5 до 8,5	от 20 до 30
3	от 8,5 до 9,5	от 30 до 50
4	от 9,5 до 11	от 50 до 80
5	от 11 до 12,5	от 80 до 100
6	от 12,5 до 14	от 100 до 120
7	от 14 до 16	от 120 до 160

Думаю, эта таблица поможет разобраться с количеством приобретения доводчиков на дверь.

Какой доводчик выбрать

Выбор зависит от пропорций дверной коробки, от веса и размера. Можно взять два вместо одного, но более мощного.

Для дверей расположенных внутри помещения используют от 3 до 5 класса. Если дверная конструкция достаточно легкая, то можно использовать классы ниже, например 1 или 2. Если дверное полотно достаточно тяжелое, то необходимо выбирать из 5 и 6 класса. А 7 класс подходит для бронированной двери.

Принцип действия

Он состоит из корпуса с механизмом, и рычажной тяги. Механизм оснащен мощной пружиной, она расположена в капсуле с маслом, когда происходит сжатие (когда открывают дверь), пружина плавно возвращается в первоначальное положение (происходит закрытие полотна). Думаю, более подробно описывать механизма работы не имеет никакого смысла. А принцип работы понятен.

Установка доводчика на дверь (способы и виды монтажа)

Сколько фирм изготовителей столько и инструкций по установке доводчиков. Однако принцип установки конструкций похож, поэтому для некоторых видов крепление одинаково. Играет роль дверь, точнее в какую сторону она открывается. Для межкомнатных полотен это не играет ни какой роли. Для уличных дверей, механизм устанавливается с внутренней стороны, чтобы на него не попадала влага и пыль.

Дверь открывается «на себя», доводчик крепим сверху возле петель. Дверь открывается «от себя», корпус доводчика закрепляем к коробке (стене), а рычаг непосредственно на само полотно.

Установка доводчика на металлическую дверь

Первое, что приходит в голову — сомнение, по поводу установки доводчика и кажется, что эта задача невыполнима, но на самом деле с ней может справиться и новичок. С каждым доводчиком должна идти инструкция с шаблоном, который облегчит всю работу.

Как установить доводчик на металлическую дверь:

Схему приложить на внутренней стороне полотна, чтобы механизм расположился в верхнем углу (со стороны петель), а рычаг – на коробке или стене. Для удобства закрепить схему скотчем. Через нее нанести метки для будущих мест крепления и высверлить с помощью сверла по металлу. Далее прикручиваем корпус и лапку от рычага к коробке (а рычаг изначально поделить на 2-е части). Потом его одеваем на вал и закрепляем. Берем боковой рычаг и ставим таким образом, чтобы он был перпендикулярно двери, и крепим его с основным рычагом. После этих работ остается выставить угол и скорость закрытия, это все регулируется с помощью специального ключа. Работа выполнена, одеваем защитный колпачок.

Установка доводчика на пластиковую дверь

Прикладываем шаблон на дверное полотно и оставляем метки для отверстий. Отверстие не должно превышать глубины более чем 1,5 см. Корпус устанавливаем так, чтобы регулировочные винты были со стороны петель. А дальше устанавливаем, так же как и для металлической двери.

Варианты правильной установки доводчика на дверь

Правильная установка доводчика, требует грамотного подхода к работе, и учтите некоторые нюансы:

1. Схема, которую вы найдете при покупке, будет выполнена по масштабу 1к 1;
2. В комплект входят два крепления, один для пластиковых и деревянных дверей, а второй для железных конструкций. Вам стоит только разобраться и нанести метки для крепежа;
3. Стоит за ранее приготовить инструмент, который пригодится для монтажа такой системы;
4. Не регулируйте доводчик без надобности или, по крайней мере, пока не прочитали инструкцию.

Регулируем доводчик на двери после установки

Для каждой фирмы свои настройки и регулировки. Внимательно ознакомитесь с ней во избежание поломки.

У некоторых конструкций регулировка одинаковая. На одной из сторон корпуса расположены 2-а регулировочных винта, их необходимо подкручивать, но только чуть-чуть, так как 2-а оборота приведут к разгерметизации капсулы, а это приведет к замене механизма, поскольку дома его отремонтировать невозможно. Думаю, за ремонт тоже придется немало заплатить, а даже если его и починят, то срок службы все равно снизится.

Пол-оборота уже заметно изменяют скорость закрытия, если повернуть винт по почасовой стрелке, то скорость закрытия дверного полотна будет увеличена, а если против часовой стрелки, то ход полотна замедлиться.

Перед регулировкой, убедитесь в том, что она действительно необходима. Если да, то крутите по пол оборота.

Подрегулировать «дохлоп», он начинает свою работу от 15 см. до закрытия полотна, подкрутите второй винт. Действия аналогичные, как и для обычной регулировки доводчика.

Правила, которые нужно соблюдать при эксплуатации доводчиков

Существует несколько вещей, которых делать нельзя, когда установлен доводчик.

• Первая распространенная ошибка, когда пытаемся помочь двери быстрее закрыться, давим на нее. Этого не стоит делать, иначе механизм сломается гораздо быстрее, чем должен.
• Вторая не менее распространенная ошибка – катание на двери, плохо отразится на доводчике и на петлях. Так что стоит уследить за детьми, или доходчиво объяснить, что так делать нельзя.
• Третья ошибка, держать дверь в открытом положении или подкладывать под нее какие-нибудь предметы для фиксации в открытом положении. Для таких случаев, на доводчике есть функция фиксации. Но это стоит учесть еще до покупки доводчика, так как есть специальные механизмы, которые предназначены для удержания полотен в открытом состоянии. Для таких целей выбирайте функцию hold-open.

На этом моя статья завершается, мой вам совет, выбирайте доводчики, подходящие для Вашей двери и правильно рассчитайте их класс. Ведь как видите, есть много нюансов, на которые стоит обратить внимания.  Ведь когда знаешь, по какой причине может произойти поломка, можно этого избежать. Удачи вам!

Монтаж доводчика двери видео

Похожие записи

Установка доводчика дверей в помещении своими руками

Громко хлопающая дверь или полотно, которое не закрывается — что может быть хуже? Установка доводчика дверей своими руками исправит ситуацию. Подобный механизм обеспечит мягкое, прочное закрытие, при этом он будет компактным, с высоким уровнем надежности.

Доводчик необходим для мягкого и плотного закрытия двери.

Традиционные пружины и громоздкие противовесы уже не обеспечивают должного комфорта и удобства при закрывании/открывании двери. Монтаж доводчика выполняется быстро, с работой можно справиться самостоятельно.

Что представляет собой дверной доводчик?

Это специальная конструкция, применяемая для плавного хода дверного полотна. Дверь закрывается автоматически, ее не надо тянуть на себя или хлопать. Доводчик выполняет несколько задач:

1. Фиксирует полотно в открытом положении.
2. Обеспечивает плавное закрытие двери, при этом тянуть ее на себя не надо.
3. Защита конструкции от повреждений при ударе о преграду.
4. Возможность двухдиапазонной регулировки в момент захлопывания.

Устройство дверного доводчика.

Основным элементом механизма выступает пружина, она аккумулирует энергию, возвращая дверь в закрытое положение. Для плавного хода полотна применяется масляный амортизатор. Именно он и обеспечивает отсутствие такого неприятного момента, как громкий хлопок и слишком резкое закрытие. Масло поступает из одной камеры устройства в другую при открытии/закрытии двери. Амортизирующая жидкость вязкая, это и обеспечивает плавность хода, бесшумность работы. Сегодня выпускаются доводчики с несколькими амортизаторами вместо одного, разные типы пружин. Конструктивные особенности на монтаж не влияют, схема установки используется одна.

Варианты дверных доводчиков

Установка доводчика не зависит от его типа, но чтобы выбрать надежный и долговечный вариант, необходимо обратить внимание на особенности конструкции. Сегодня производители предлагают разные модели изделий, которые отличаются по месту монтажа, внешнему виду.

Верхние доводчики используются чаще всего. Корпус монтируется в верхней части дверного полотна. В зависимости от типа используемой пружины дверные механизмы можно классифицировать на модели:

• с зубчатым приводом;
• со скользящим типом стержня.

Внутренняя конструкция зубчатого дверного доводчика.

В первом случае конструкция имеет рычаг, который связан со специальной шестеренкой. Он приводит в движение зубчатый поршень или штифт, имеющий пружину. Схема надежная, простая и долговечная. Применяется часто, является любимым вариантом многих мастеров. Вторая модель имеет сердцеобразный кулачковый вал, который и приводит в действие пружину. Предусмотрены 2 поршня (тормозящий и открывающий). Доводчик получается громоздкий, но и уровень его надежности выше. Применяются конструкции не так часто, но именно они являются наиболее перспективными.

Напольные дверные доводчики можно увидеть в торговых и офисных центрах, для дома они применяются редко. Это конструкция со скользящим стержнем, но рычаги в данном случае полностью отсутствуют. Во время установки дверь крепится на оси, вес полотна для доводчика может составлять до 300 кг.

Скрытый тип дверного доводчика применяется, когда механизм надо сделать почти незаметным.

В продаже есть несколько вариантов:

1. Со скользящим стержнем более компактны, монтируются в самом дверном полотне.
2. Петли-доводчики, которые сегодня являются самыми миниатюрными, монтируются в петлях двери. Дополнительные монтажные работы не требуются, так как доводчик и петля представляют собой единый механизм.

Как установить доводчик: инструкция

Установка доводчика на дверь осуществляется относительно несложно. Необходимо соблюдать следующие этапы:

Схема установки дверного доводчика.

1. Сначала выбирается конструкция, которая максимально подходит для конкретной ситуации. Для двери с массой до 20 кг, шириной до 750 мм подходит доводчик типа EN1, а для полотна с шириной в 850 мм и весом до 40 — EN2. Если дверь будет тяжелой, усиленной либо бронированной, то лучше всего использовать сразу 2 доводчика, чтобы была возможность равномерно распределить нагрузку.
2. Далее требуется выбрать место, где будет расположена конструкция. Обязательно учитывается направление открывания дверного полотна. Если полотно открывается «на себя», то надо ставить изделие со стороны петель в верхней части. Если дверь будет открываться «от себя», то к полотну фиксируется рычаг, а само устройство монтируется непосредственно на дверную коробку. Все доводчики монтируются одинаково.
3. Монтажная схема прикладывается к полотну и косяку, после чего выполняется разметка отверстий для крепежа. Схема поставляется вместе с конструкцией.
4. Самостоятельно необходимо просверлить отверстия для крепежа, диаметр должен соответствовать крепежным элементам. Если дверное полотно изготовлено из металла, то необходимо применять так называемые бонки, которые не дают конструкции деформироваться в месте установки.
5. Саморезами укрепляют корпус изделия, реечную планку, башмак рычага. Далее к корпусу дверного доводчика фиксируется ответная часть, в колене рычаг соединяется.
6. Рычаг надо отрегулировать, он должен находиться под углом в 90 градусов относительно двери. Если конструкция будет с дохлопом, то рычаг будет двигаться по направлению к доводчику, если без дохлопа — то в противоположном направлении.
7. После установки надо выполнить регулировку усилия. Дверь следует открыть, оценить, с какой скоростью она закрывается. Если есть необходимость, то скорость изменяется при помощи регулировочных специальных винтов.
8. Во время установки надо учесть, что некоторые модели могут иметь дополнительные функции. К их числу можно отнести специальное торможение для открытой двери. Указанные опции также требуют регулировки.

Нестандартные решения

Во время монтажа можно использовать не только стандартную схему, но и некоторые нестандартные решения:

Варианты установки дверных доводчиков.

1. Если рычаг не получается смонтировать на коробке, то следует сначала поставить монтажный уголок. Он фиксируется в горизонтальной плоскости саморезами, ставится такой рычаг с внутренней стороны.
2. Корпус устройства можно поставить на уголок, он фиксируется на откосе, рычаг при этом крепится к полотну.
3. На дверь сначала ставится пластина, на нее уже устанавливается доводчик, рычаг монтируется к дверной коробке.
4. Подвесная монтажная пластина может крепиться к коробке, на нее ставится доводчик, а рычаг при таком варианте ставится на дверь.
5. Дверной доводчик крепится обычным методом, но рычаг ставится на монтажную пластину, чтобы увеличить площадь откоса.

Есть возможность поставить доводчик для двери с нестандартными размерами и формами. Устанавливаются они для калиток, ворот, обеспечивая комфорт и надежность использования. Выбирать доводчики надо, исходя из удобства использования, монтаж от типа никак не зависит, важно точно определить точку для установки.

Дверные доводчики предназначены для того, чтобы плавно закрывать двери, предотвращая их хлопанье, потерю тепла. Ставить конструкцию несложно, но необходимо правильно выбрать место, определить, есть ли надобность в нестандартных решениях.

Установка доводчика на дверь – как правильно сделать – Свой дом мечты

Дверной доводчик – механизм, обеспечивающий автоматическое закрывание двери. Его установка убережет дверь от некоторых поломок и обеспечит плотное закрывание. Чаще их применяют в магазинах и офисных помещениях, но возможно и использование в жилых домах и даже автомобилях.

Установка доводчика – непростая задача, требующая профессионального подхода к выбору конструкции, способу монтажа и регулировке прибора. Желающим выполнить все эти работы своими силами и в итоге получить исправный механизм, стоит ознакомиться с приведенной ниже информацией.

Типы доводчиков

Механизм работает по следующему принципу – открывая дверь, человек прилагает усилия, воздействующие на пружину внутри устройства. Затем, пружина приходит в первоначальное состояние, управляя закрытием двери. Доводчики различаются по типу крепления и бывают скрытыми, напольными и накладными.

Накладные механизмы

Накладной механизм

Именно такие доводчики часто встречаются на дверях офисов, магазинов, подъездов. Устройство монтируется к верхней части двери и работает от зубчатого привода либо на скользящей тяге. В первом варианте конструкция выглядит как небольшая коробочка с двумя рычагами, один из которых приводит в движение шестеренку, связанную с зубчатым штифтом с пружиной. Эти приборы оптимально подходят для тяжелых входных дверей.

Второй вариант – механизм со скользящим стержнем. В нем имеются два функциональных поршня – открывающий и тормозящий. Такая конструкция компактнее, чем предыдущая и полностью скрыта под кожухом, что повышает ее надежность.

Напольные конструкции

Доводчик напольный

Доводчик этого типа устанавливается в углубление под дверью и практически незаметен. Механизм состоит из вала вращения, который одной стороной соединен с пружиной, а другой с крепежами двери.

Конструкция удобна для контроля открывания стеклянных дверей, в том числе и маятниковых (распахивающихся в обе стороны). Данные доводчики чаще применяются в торговых центрах с множеством стеклянных перегородок. Необходимость их использования, как правило, определяется еще на этапе составления проекта объекта.

Скрытые устройства

Приборы скрытого типа делятся на два основных подвида – со скользящим стержнем и петли-доводчики. Первые мало чем отличаются от описанных выше накладных механизмов, различие состоит лишь в меньшем размере и принципе установки. Одна из частей устройства врезается в верхнюю часть дверной коробки, а вторая (предназначенная для движения стержня) в нижнюю.

Петли-доводчики

Вторая разновидность (петли) – самая миниатюрная из конструкций, предназначенных для закрывания дверей. Она используется для дверей с небольшой массой, обычно межкомнатных. К ее недостаткам относятся сложности при установке (необходимость точно придерживаться оси) и малый срок эксплуатации из-за хрупкости устройства. Если сравнивать два вида скрытых доводчиков, практичнее отдать предпочтение более долговечному первому.

Способы установки

Монтаж доводчика на дверную коробку не требует специальных навыков и его можно выполнить самостоятельно. Все необходимые для этого детали продаются в комплекте с устройством. Прилагаемая инструкция содержит подробное описание того, как правильно установить дверной доводчик, а также рекомендуемую для этой модели схему монтажа. Есть три наиболее распространенных способа установки – стандартный, верхний и с параллельным расположением.

Стандартная установка

При монтаже стандартным методом, устройство устанавливается непосредственно на дверное полотно. Рычаг механизма при этом крепится к притолоке двери. Этот способ применяют для дверей, открывающихся наружу.

Верхняя схема

При верхней схеме установки корпус устройства монтируют к притолоке (брус вверху дверной коробки), а рычаг закрепляют на дверном полотне. Такой метод используется для дверных конструкций, которые открываются вовнутрь помещения.

Наглядное пособие

Параллельное расположение

Этот вариант установки может быть выполнен по стандартной и верхней схеме. Отличие от выше описанных способов в том, что при параллельном креплении монтаж осуществляется с использованием дополнительной детали – пластины или уголка. Данный способ применяют, если на притолоке двери недостаточно места для закрепления прибора. Пластина в этом случае служит буфером и компенсирует нехватку места.

Алгоритм установки дверного доводчика

Алгоритм, позволяющий правильно установить доводчик, состоит из сочетания определенной последовательности действий и ряда правил. Правила, которых следует придерживаться при монтаже:

• Выполняйте работы в соответствии со схемой, прилагаемой к устройству.
• Для входной двери, если есть выбор, лучше устанавливать механизм с внутренней стороны, а не с наружной. Это убережет доводчик от воздействия неблагоприятных факторов окружающей среды – низких температур, влажности.
• Убедитесь, что выбранный прибор соответствует массе двери. Чем тяжелее конструкция, тем большим усилием, прилагаемым для открывания, должен обладать доводчик. Устанавливать мощные механизмы на межкомнатные двери не рекомендуется, из-за возможности повреждения петель при чрезмерной нагрузке на них.
• После установки проверяйте правильность монтажа, отсутствие перекосов и заедания петель.

Таблица поможет определиться с нужным размером устройства

Соблюдение перечисленных правил дольше сохранит доводчик и дверную конструкцию работоспособными.

Основные этапы установки доводчика на дверь

Хотя все приборы имеют различия, принцип их установки и последовательность выполняемых при этом работ схожи. Чтобы установить доводчик на дверь, сначала стоит ознакомиться с прилагаемым эскизом механизма в оригинальном масштабе. Приложив этот чертеж к двери и нанеся метки, просверлить отверстия под крепежи в нужном месте будет намного проще.

Установка доводчика состоит из следующих этапов:

• Выбор правильного угла открывания и нанесение разметки под крепежи (их бывает два или четыре).
• Высверливание отверстий по меткам и крепление корпуса механизма к двери.
• Фиксация рычага крепежным винтом на оси устройства.
• Проверка надежности крепления корпуса механизма. При этом убедитесь, что гайка, отвечающая за настройку пружины, расположена противоположно дверным петлям.
• Регулировка рычага, управляющего открыванием и закрыванием дверной конструкции. Он должен находиться перпендикулярно коробу двери и соединяться с основным рычагом.
• Механизм закрывают декоративным колпаком и проверяют правильность функционирования устройства при открывании дверей.

Правильная регулировка доводчика

Недостаточно знать, как установить доводчик на дверь, необходимо также разбираться и в азах его отладки. Регулировка требуется механизму и сразу после установки, и в процессе дальнейшей эксплуатации.

Основной параметр, который нуждается в корректировке – скорость движения. Если вы заметили, что дверь открывается недостаточно быстро, отрегулируйте сжатие пружины, ослабив фиксирующую гайку.

Серьезные отклонения в скорости движения устраняют путем вращения первого из двух регулировочных клапанов. Его можно провернуть не более чем на два оборота в любую сторону. Второй клапан позволяет регулировать силу дохлопа.

Корректирование сжатия пружины

Для входных дверей в период холодов требуется дополнительная регулировка первого клапана. Это вызвано тем, что масло, используемое в механизме, становится более вязким и скорость работы изменяется.

Если возникает потребность удерживать дверь в определенном положении длительное время, воспользуйтесь опцией доводчика, называемой «hold-open». Для этого распахните дверь на 90 градусов и затяните фиксатор. Теперь открывание будет происходить в обычном режиме до достижения этого угла, а после – срабатывать фиксатор. Для закрытия достаточно потянуть дверь на себя.

Механизм «hold-open»

Эта функция есть не в каждом устройстве, но если вы предусматриваете частое проветривание или внос-вынос габаритных вещей, лучше приобрести именно такой доводчик. Поскольку если фиксация двери с доводчиком будет выполняться посторонними предметами, например, кирпичом, это создаст на механизм чрезмерную нагрузку и впоследствии может привести к поломке.

Если ваше устройство отладить не удается, возможно, причина кроется в неправильной установке. Чтобы исключить это, проверьте, в правильном ли положении находится регулирующая гайка и расположен ли рычаг под прямым углом к дверной конструкции. При подозрении на ошибки при монтаже, механизм следует снять и, сверяясь со схемой, установить заново.

Доводчик своими руками

Не обязательно покупать готовое устройство, есть несколько способов сделать доводчик своими руками. Начнем с простейшего из них.

Чтобы изготовить его вам понадобится прочная веревка или трос, колесико и груз. Вес груза придется определять экспериментальным путем в зависимости от массивности двери. Грузик, который должен тянуть дверное полотно, крепится к концу троса, перемещающегося вверх-вниз, благодаря колесику. Чтобы дверное полотно при открывании не пострадало из-за бьющегося об него груза, последний помещают в корпус из пластиковой трубы, монтируют всю конструкцию на дверь и простой механизм готов.

Следующий вариант – доводчик, изготовленный на базе пружины. Такой прибор функционирует благодаря пружине, которая возвращает дверь на место после открывания. Ее конструкция проста, но есть недостаток – она подходит только для легких (межкомнатных и автомобильных) дверей. Установка такого доводчика на металлическую дверь нерациональна, поскольку при больших нагрузках пружина быстро придет в негодность.

Помимо пружины для сооружения данного механизма потребуется амортизатор, предназначенный для замедления движения двери. Он состоит из двух камер, заполненных машинным маслом. При открывании наполняется одна из них, а при закрывании масло перетекает во вторую. Для этого между камерами устанавливают перепускной клапан.

Самостоятельное сооружение и настройка работы клапана могут вызвать затруднения и, если вы никогда не сталкивались с подобными устройствами, деталь лучше приобрести готовой. Еще одна необходимая составляющая пружинного доводчика – шестерня-рейка. Она будет подавать нагрузку на пружину и должна быть достаточно прочной.

Самодельный пружинный доводчик для автомобиля

Добиться плавного закрывания можно и более простым способом, использовав вместо доводчика кусок старой резины. Правда, выглядит такая конструкция не эстетично, но вполне способна выполнять свои функции до приобретения лучшего варианта.

Что бы вы ни выбрали – самодельное устройство или готовый механизм – при правильном подходе к монтажу и эксплуатации, они справятся с поставленными перед ними задачами. Надеемся, информация о том, как установить и отладить доводчик поможет вам устранить проблемы с хлопающими дверями и сквозняками в доме и офисе. Желаем удачи!

Установка доводчика на дверь: как установить и отрегулировать

При установке дверей внутри и снаружи помещения, следует ставить дверной доводчик. Это механизм позволяющий полотну плавно закрываться, а также фиксироваться в определённом положении. Класс механизма зависит от параметров полотна. Чтобы выбрать тип необходимо знать виды, особенности устройства. Разобраться, как установить доводчик своими руками поможет пошаговая инструкция.

Виды доводчиков

Доводчик – устройство для дверей в производственных и жилых помещениях, которое обеспечивают автоматическое, плавное закрытие полотна.

По месту расположения в помещении бывают:

• Наружные (уличные) – более адаптированы под разные погодные условия.
• Внутренние – конструкция рассчитана на маленький вес полотна.

По месту расположения:

• Накладные – монтаж на поверхности, удобны для монтажа своими руками.
• Скрытые – расположены внутри дверной коробки и дверного полотна.

• Напольные – этот тип устройства рассчитан на полотно из стекла, фиксирует створки под разным углом, плавный возврат полотна.

По внутреннему устройству:

• Пружинная – старая технология, которая уже не использует из-за малой функциональности (не реагирует на изменение момента при открытии).

• Rack’s pinion (шестерня-рейка) – популярное устройство. В основе – гидравлический контур и механическая реечная подача момента. Полотно при такой технологии плавно передвигается, сильный прижим при сжатии уплотнителей.

• Кулачковая. В основе – упругий элемент, сердцевинный кулачок, шпиндель. При регулировке профиля кулачка задается момент вращения. Подойдут для любого места расположения (накладные, скрытые, напольные).

Главная характеристика

Главная характеристика – усилие закрывания (класс EN1-EN7):

• EN 1154 – европейский стандарт номинирования усилий доводчика.
• EN 1 – устройства для узких и легких дверных полотен.
• EN 7 – для тяжёлых и широких.

Для внутреннего полотна и небольшого наружного подойдут двери класса EN3 – EN5.

Класс	Момент закрытия hm 0-4 мин	Максимальная ширина полотна см	Вес полотна кг
1	9	75	20
2	13	85	40
3	18	95	60
4	26	110	80
5	37	125	100
6	54	140	120
7	87	160	160

Класс зависит от момента инерции двери, поэтому важна и масса и параметр ширины полотна.

Чтобы определить нужный класс доводчика, достаточно зайти на сайт производителя и в программу ввести параметры.

Рабочая температура:

• От -35 до +70 С.
• До – 45 – для особо жёстких условий.

Срок службы – это минимальное количество рабочих циклов (открывании -закрывания) без проблем в работы:

Дизайн механизма зависит от функций: от миниатюрного механизма в любом цвете, до массивной конструкции. Установка доводчика своими руками – процесс не сложный, монтаж можно провести без участия специалиста.

Как выбрать доводчик

При выборе следует учесть такие моменты:

• Вес полотна – механизм, предназначенный для установки дверей из пластика, не подойдёт на металлическую дверь.
• Устанавливаются на двери, шириной не более 160 сантиметров.
• Если при установке одного доводчика конструкция не срабатывает, необходим монтаж второго.
• Некоторые модели устройств имеют функцию «фиксациия в открытом состоянии».

Чем выше класс изделия, тем большую оно может обеспечить передачу момента вращения – тем дороже будет стоимость устройства и сложнее его монтаж.

Параметры регулировки

Даже если установить доводчик на дверь своими руками получилось правильно, его нужно отрегулировать. Тут нужно знать про возможности устройства.

Стандартные параметры регулировки:

• Сила закрытия.
• Скорость закрытия.

Некоторые механизмы высокого класса имеют дополнительные возможности:

• «Black cheсk» – или ветровой тормоз, защищает полотно от резкого закрытия при внезапном порыве ветра, настройка угла срабатывания.
• «Delay Action» – задержание закрытия.
• «Hold open» – жёсткое фиксирование в открытом положении.

Алгоритм установки доводчиков

Для примера – монтаж проводится на металлическую дверь (открывание на себя). Этот пример подойдет и для других конструкций – разница в установке не большая.

Установка доводчика своими руками происходит по следующим шагам:

• Проверить купленный комплект. Стандартный набор должен иметь такие составляющие: доводчик, рычаг, крепеж, шаблон для монтажа. Шаблон – важная деталь, она облегчит самостоятельную установку.

• По схеме, разместить шаблон на полотне в закрытом положении. Зафиксировать при помощи клейкой ленты, и по отмеченным местам просверлить отверстия.
• Снять шаблон.
• Взять рычаг и прикрутить на саморезы к дверной коробке.
• С помощью винта, к рычагу крепится доводчик (регулировочные винты доводчика должны смотреть на навесы).
• Отрегулировать тягу рычага: отверстия на полотне должны совпасть с отверстиями на доводчике; при закрытом положении двери рычаг должен быть перпендикулярен коробке двери.
• После выполнения предыдущих пунктов, прикрутить рычаг и проверить его работоспособность. Он может заедать, но это не страшно, потому как после монтажа устройство необходимо отрегулировать. Установка дверного доводчика завершена.

В случае, если производитель не побеспокоился о наличии шаблона, в комплекте должен быть паспорт устройства с соответствующей схемой – там будут указаны все необходимые размерные параметры чтобы провести монтаж правильно.

Больше про монтаж и регулировку на следующем видео:

Регулировка доводчика

После того как установить доводчик на дверь своими руками получилось – все детали закреплены на своем месте и не мешают ходу дверного полотна, необходимо правильно отрегулировать механизм.

Технология регулировки не сложная:

• На доводчике имеются два основных винта, отвечающих за регулировку: первый отвечает за скорость открытия полотна, второй – за доводку прилегания к коробке двери. Если при закрытии полотно стучит о коробку – необходима регулировка второго винта. Крутить понемногу (смещать на пару миллиметров).

• Замедление движения полотна – регулировка по часовой стрелке, усилить – против. То же самое со скоростью.
• Если устройство имеет дополнительные функции – полагаются и дополнительные винты. В инструкции к устройству должно быть указано, какой винт за что отвечает. Чаще всего, это такие вспомогательные функции: регулировка тормоза, фиксация в открытом положении. Технология регулировки как и в предыдущих случаях: уменьшить – по часовой стрелке, усилить – против.

Технология установки и настройки достаточно простая, чтобы сделать все своими руками, не тратясь на вызов специалиста.
