Чертежи угловых каминов: подробное описание

На сегодняшнее время угловые камины довольно популярны, так как имеют ряд преимуществ перед другими видами. Они компактны и выгодны при обогреве нескольких помещений одновременно.

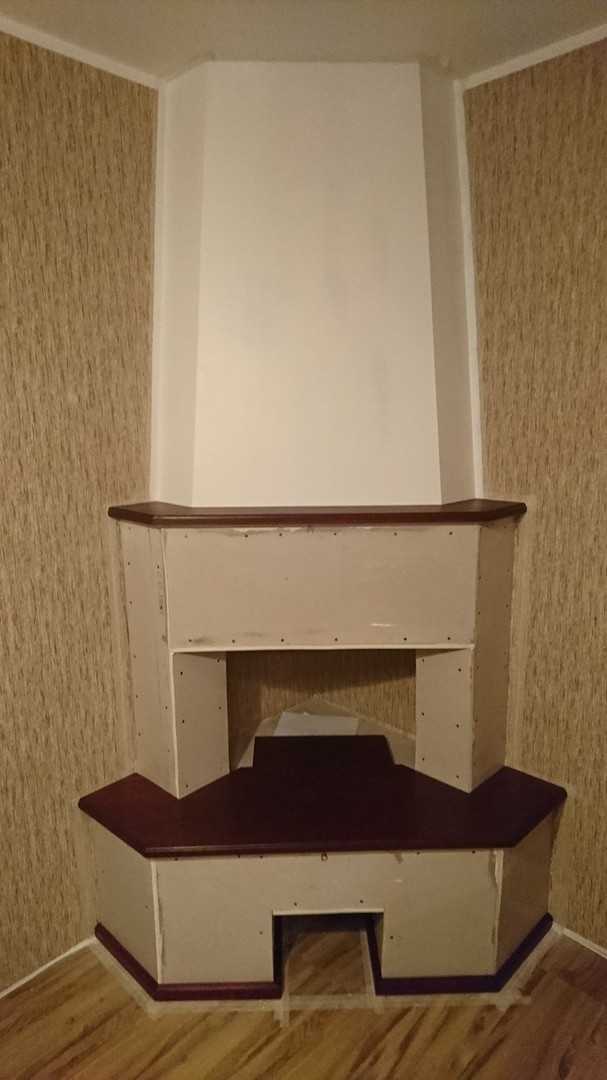

Угловой камин

Существует множество разнообразных схем для постройки каминов своими руками, но все эти камины работают по одному принципу. Рассмотрим достоинства угловых каминов перед другими видами.

  • Во-первых, это расположение, благодаря которому не расходуется много свободного места в помещении, даже если сам камин имеет внушительные размеры.
  • Во-вторых, он имеет свойство обогревать не одно помещение, а и 2–3 смежных комнаты.

При всех достоинствах у угловых каминов есть и определенные недостатки. Самым существенным является довольно сильная тяга, которая возникает, благодаря специфической конструкции камина. А слишком сильная тяга способствует быстрой растопке, интенсивному горению, хотя и предотвращает попадание дымных газов в помещение. К недостаткам конструкции стоит отнести маленькую теплоемкость.

Содержание

  • 1 Чертежи каминов
    • 1.1 Послойный чертеж камина: порядовка
    • 1.2 Чертеж камина повышенной теплоотдачи
    • 1.3 Порядовка камина
    • 1.4 Чертеж камина с высокой аркой

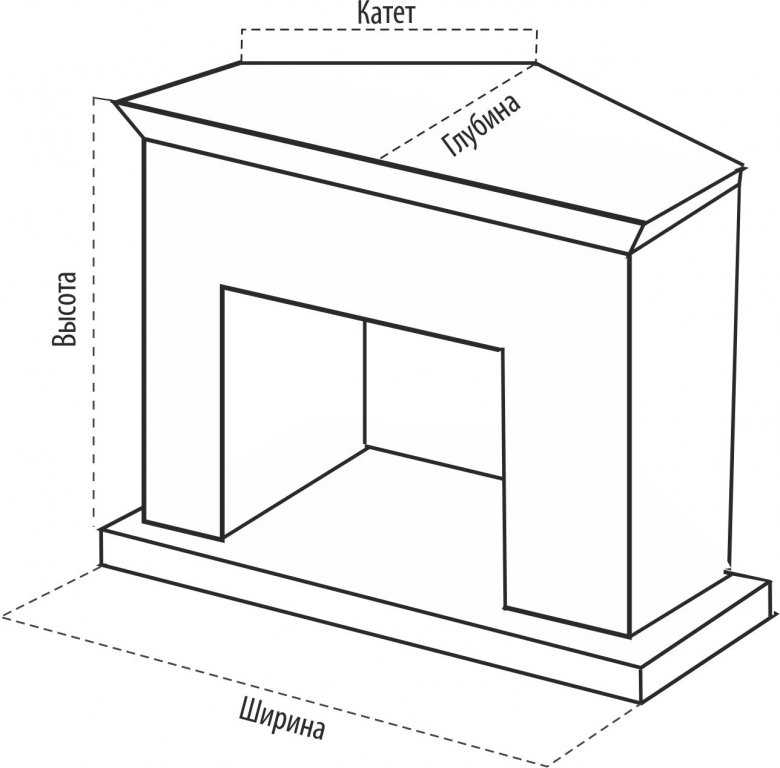

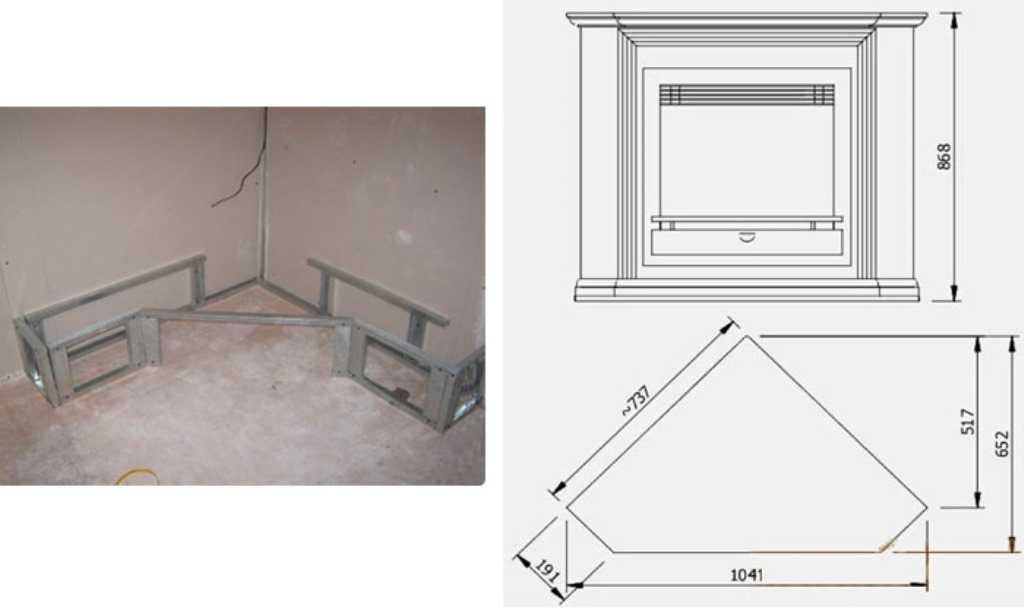

Угловой камин можно построить своими руками практически в любых помещениях (см. Угловой камин в интерьере). Но сначала нужно изучить стандартные чертежи угловых каминов, а потом сделать чертеж конструкции, которую планируется построить своими руками. Для выполнения работы нужно уточнить размеры конструкции.

Рассмотрим для примера конструкцию для маленького помещения площадью до 15 м². Как известно, от площади помещения зависят размеры топки. По рекомендуемым пропорциям при постройке каминов получается, что площадь топочного отверстия составит около 0,3 м².

Далее определим размеры топливника. Также воспользуемся рекомендуемыми пропорциями для маленьких каминов. Отношение высоты к ширине 2:3, следовательно, размеры топливника будут 56*40 см. Глубина топки в расчете 0,5–0,3 к высоте — около 25–29 см.

Для дымового отверстия размеры определяют, исходя из площади топливника. Она должна составлять 1/10–1/15. Для кирпичной трубы это будет 14*14 см, для круглой диаметр равен 10–13 см.

Камин, который будет рассмотрен, рассчитан с высотой трубы 3,5–4,0 м. Для лучшего отражения тепла предусмотрен наклон заднего зеркала камина. Над топливником будет выложен зуб, который предотвратит попадание сажи.

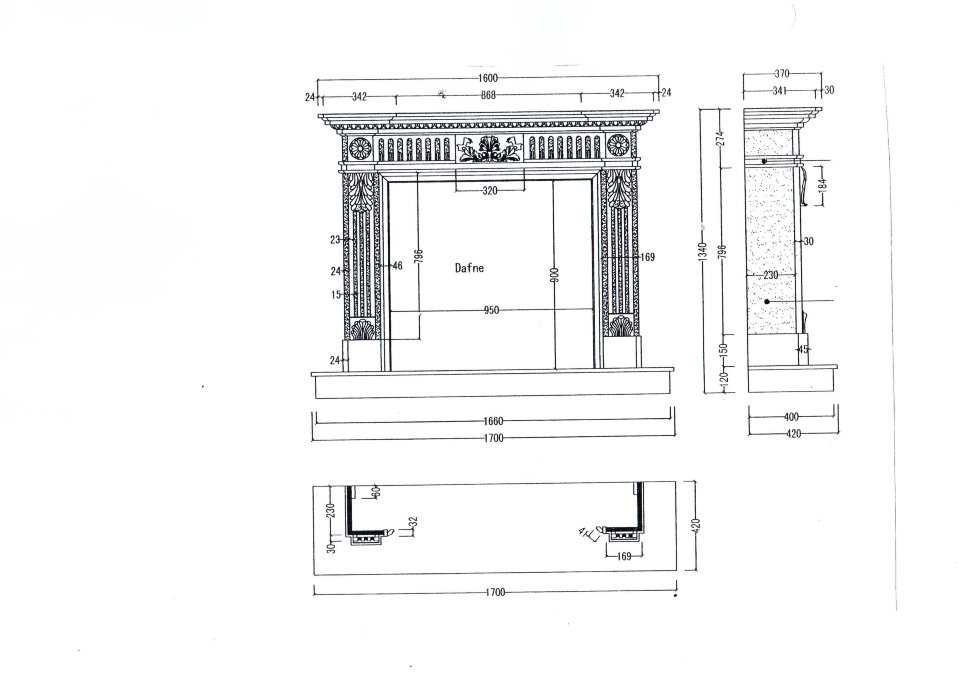

Главное, на что следует опираться, чтобы построить угловые камины, — это чертежи.

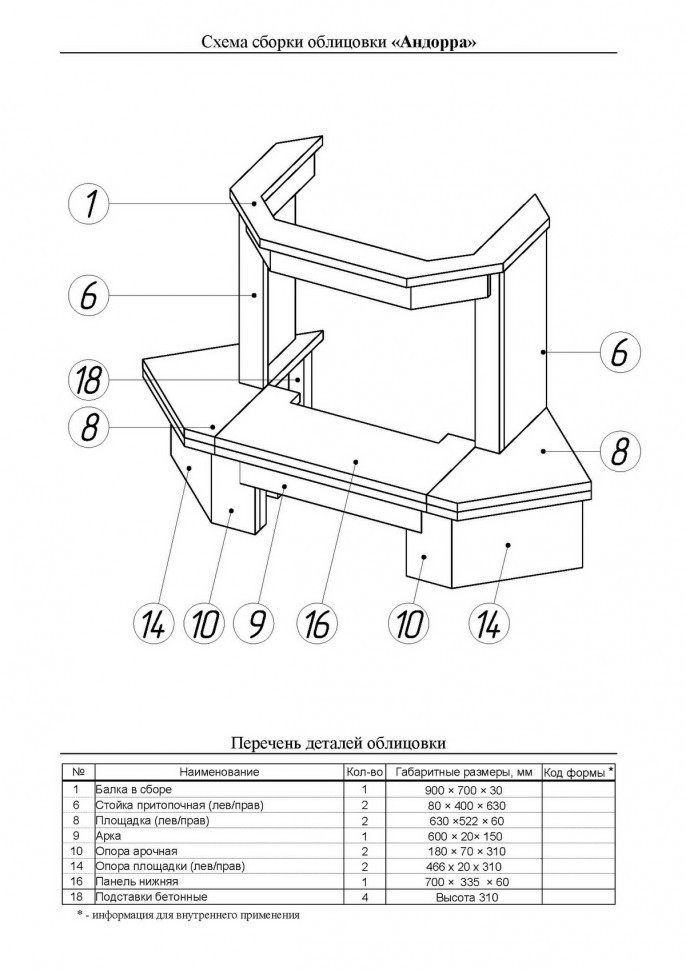

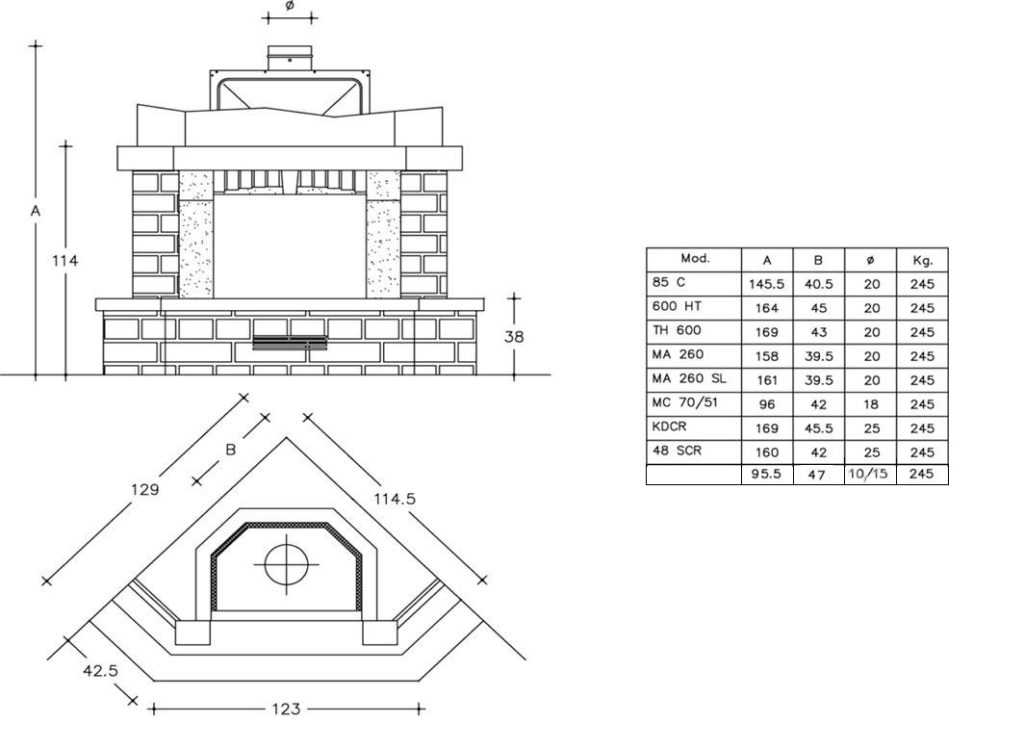

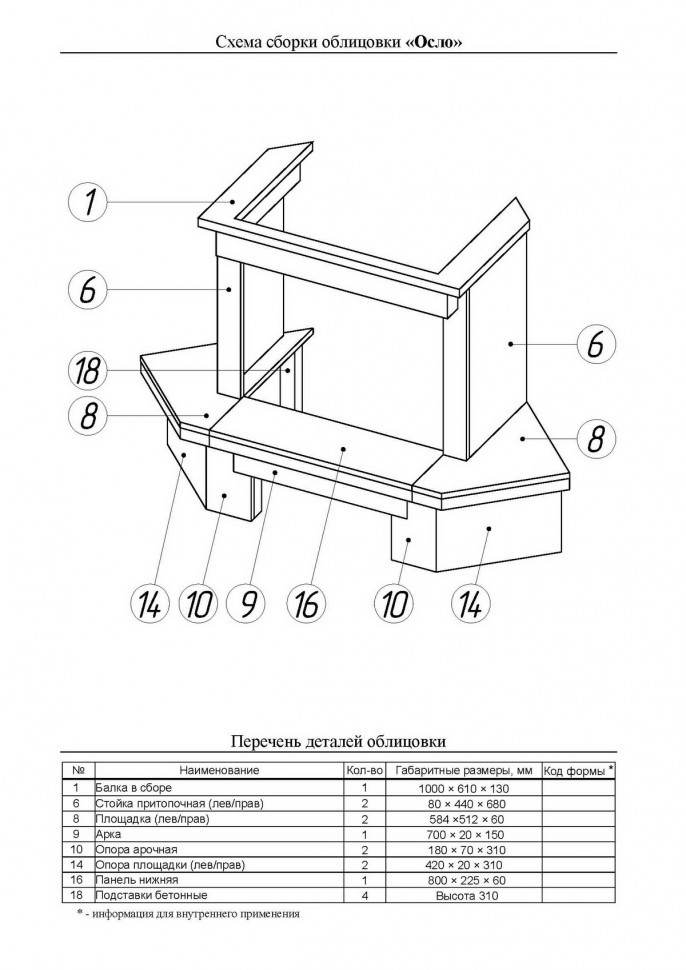

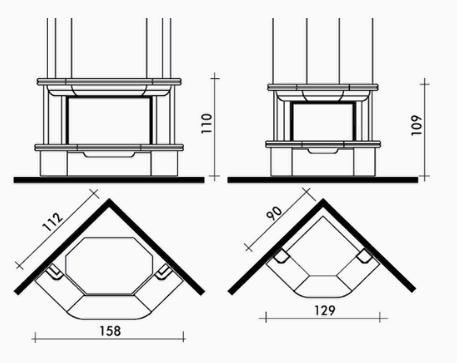

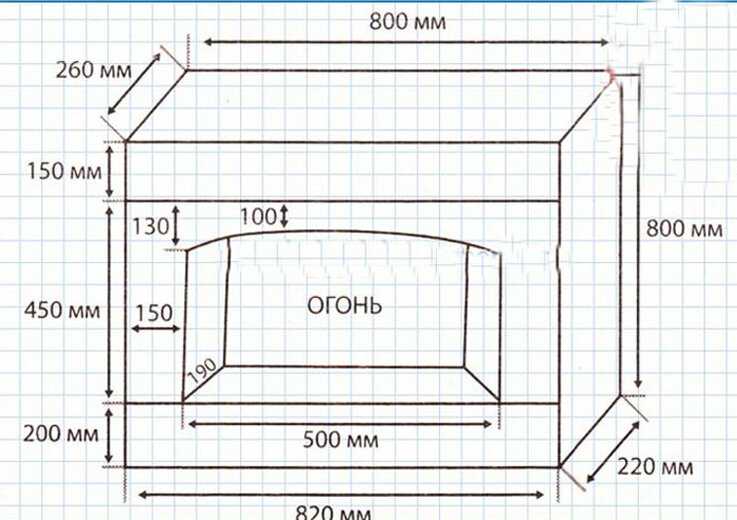

Рис.1. Угловой камин, Рис.2. Габариты топливникаРис.3. Камин, вид в разрезе: 1 – уровень заслонки, 2 – колосниковая решетка

Количество кирпичей надо посчитать поштучно после того, как изучен чертеж камина углового. Кирпич должен быть полнотелым, без недожога и пережога.

Если по какой-то причине нет возможности приобрести новый материал для постройки камина своими руками, допускается использование старого кирпича из разобранных печей, но в этом случае он должен иметь неповрежденные грани и быть тщательно очищенным от раствора.

Кладка топки производится шамотным кирпичом. Это особый вид строительного материала, состоящий на 70 процентов из огнеупорной глины и шамотного порошка. Сформованный кирпич подвергается обжигу при очень высокой температуре. Причем очень важно выдерживать температурный режим, так как если он будет нарушен, то кирпич может покрыться стекловидной пленкой. Нужно сказать, что наличие этой пленки сделает кирпич более прочным, однако, применять его для кладки печей и каминов нельзя, так как кирпич будет иметь плохое сцепление с раствором.

Шамотный кирпич можно узнать по внешнему виду. Поверхность кирпича шероховатая, а цвет – песочно-желтый

При приготовлении раствора песок должен использоваться заранее очищенный от пыли и мусора, не крупный.
Для кладки этого камина потребуется:

  1. Щебень для фундамента — размером до 5–7 см.
  2. Портландцемент марки 400.
  3. Арматура диаметром 8-10 мм и 0,7 м длиной — 10–12 шт.
  4. Дымовая заслонка.
  5. Рубероид для гидроизоляции.
  6. Колосники.
  7. Песок.
  8. Глина. Лучше использовать синюю, сухую или комками.

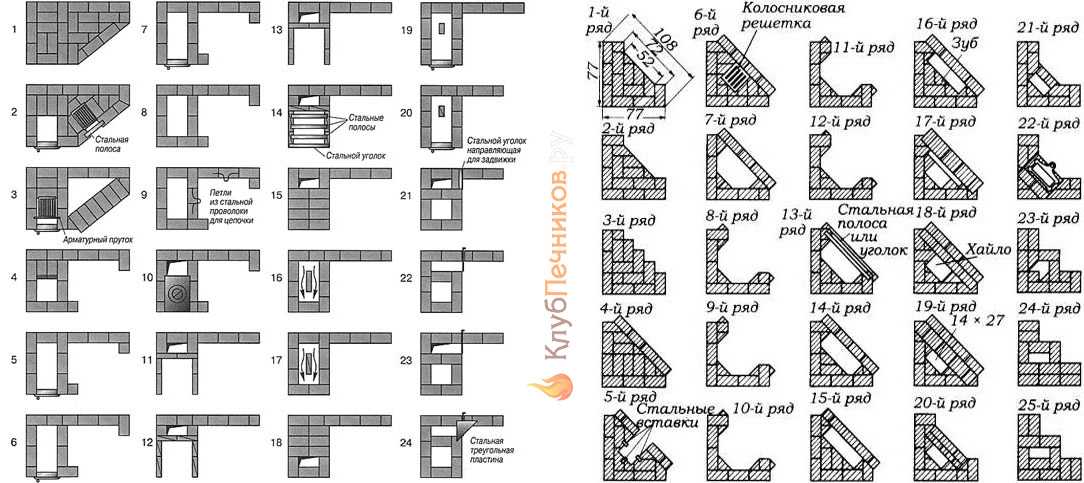

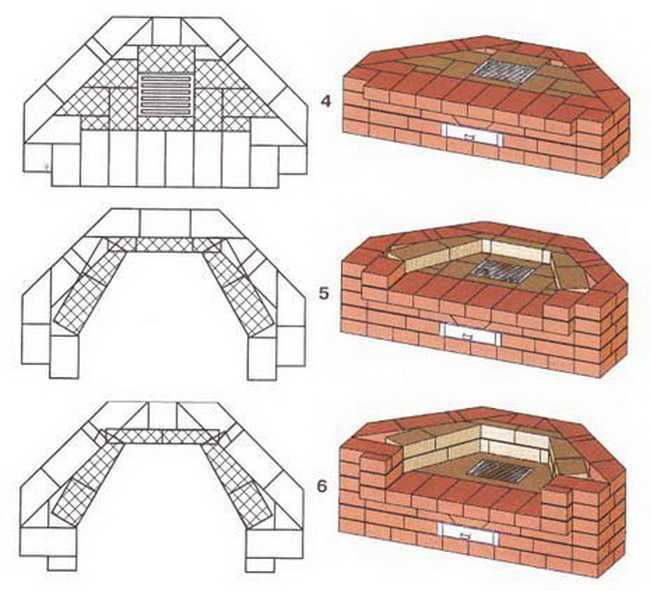

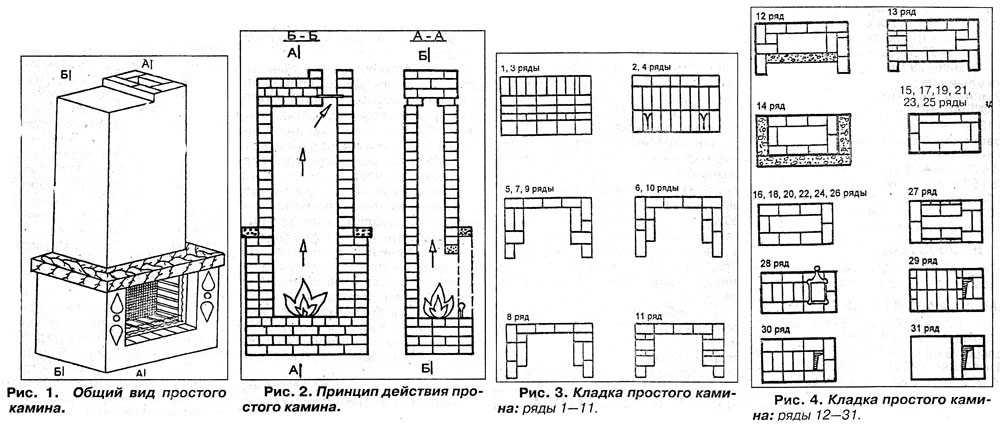

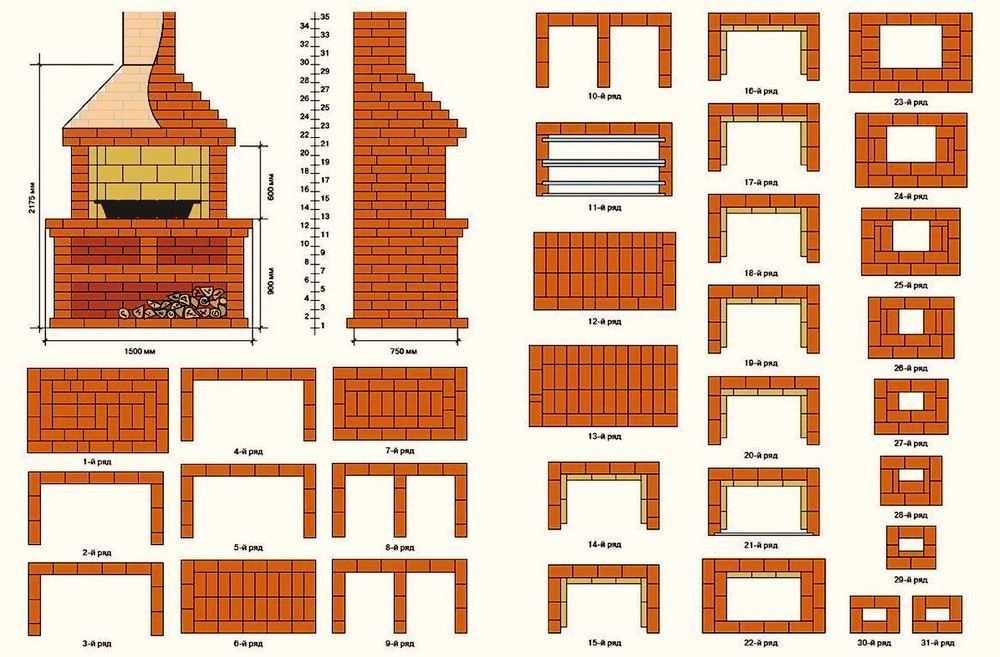

Послойный чертеж камина: порядовка

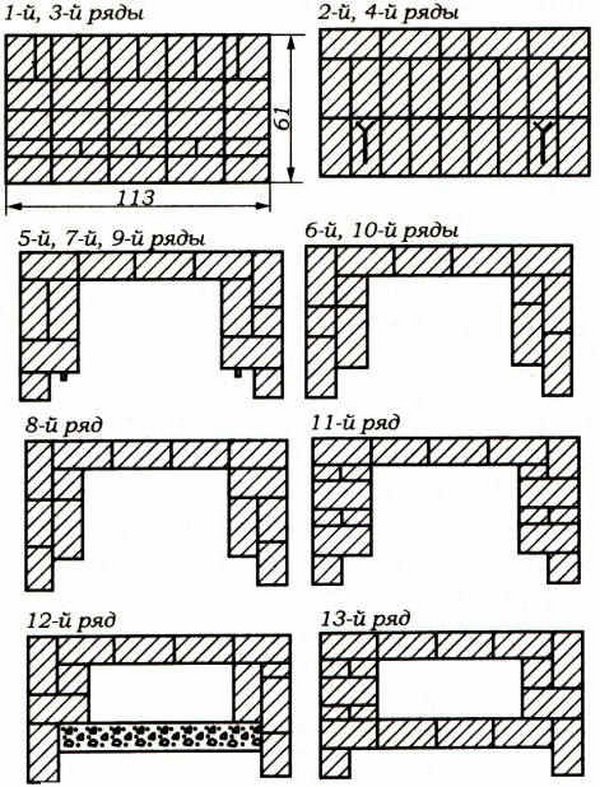

Таблица 1. Порядовка углового камина

Чертеж камина повышенной теплоотдачи

Чертежи каминов угловых бывают самые разнообразные по форме и размерам. Рассмотрим вариант углового камина повышенной теплоотдачи с размером топливника и эффективностью большей, чем в предыдущем чертеже.

Этот камин может быть построен  своими руками в домах со шлакоблочными, кирпичными, гипсоблочными и другими стенами и перегородками. Если его предполагается разместить у деревянной стены, то предварительно необходимо сделать противопожарную изоляцию своими руками. Для этого потребуется установить и закрепить на стене металлическую плиту с теплоизолирующей прокладкой от пола до верхнего уровня камина.

.

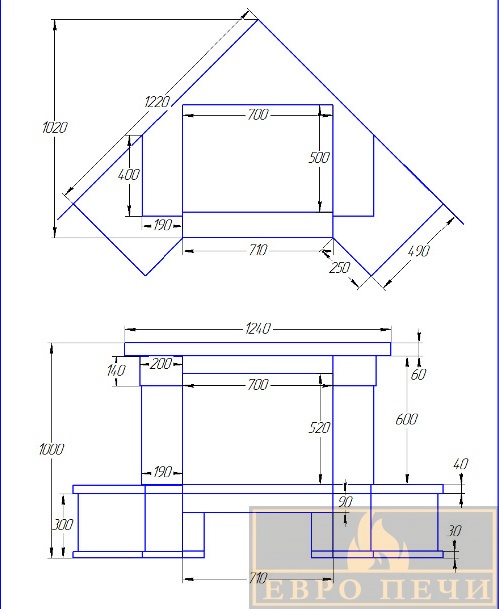

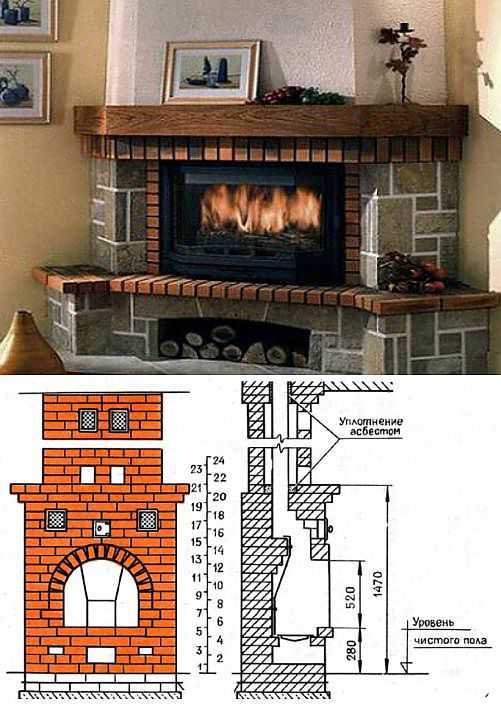

Рис. 4. Фасад и срез камина с повышенной теплоотдачей

Общий вид и разрез камина показан на рис. 4. Размеры топочной камеры — 62*52 см, глубина топливника — 39 см. Боковые стенки камина развернуты на 25 градусов, а задняя — вертикальная.

Камин угловой строится на своем фундаменте с гидроизоляцией, не связанным с общим фундаментом дома. Кладка камина делается из обычного керамического кирпича. Кладку трубы армируют стальной проволокой, диаметром в 2–3 мм.

Особенность этого камина в том, что внутри дымовой трубы проходит стальной короб и образуется пространство между кирпичной кладкой трубы и этим коробом. Благодаря этому дымовые газы нагревают это пространство, тем самым увеличивая теплоотдачу камина.

В том месте, где дымовая труба идет через чердачное перекрытие, делается противопожарная разделка, через которую проходит металлический короб. Выше нее выкладывается труба с размерами 26*13 см.

Для того чтобы построить этот тип камина (не учитывая дымовой трубы), вам потребуется:

Таблица 2. Количество материалов

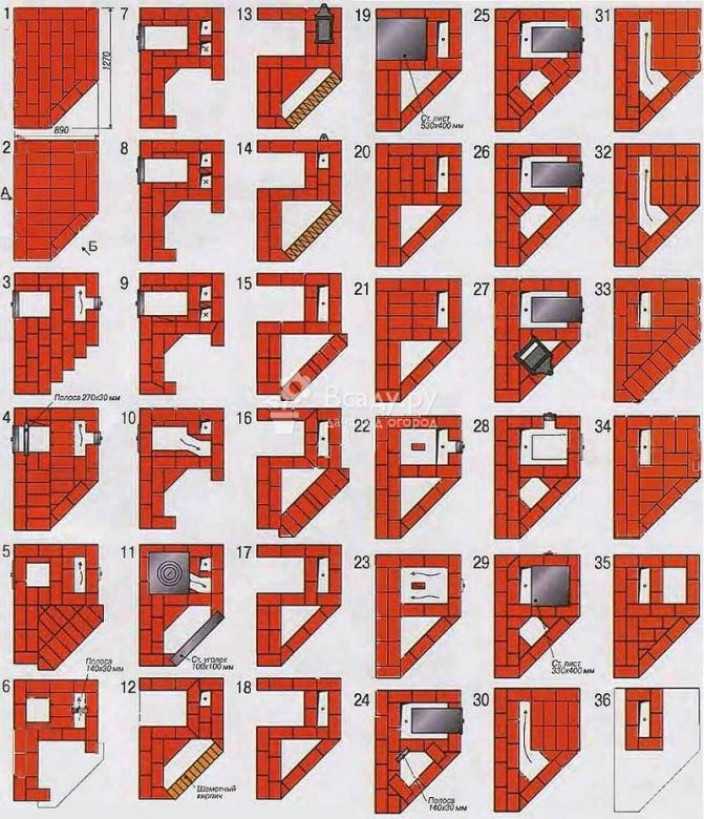

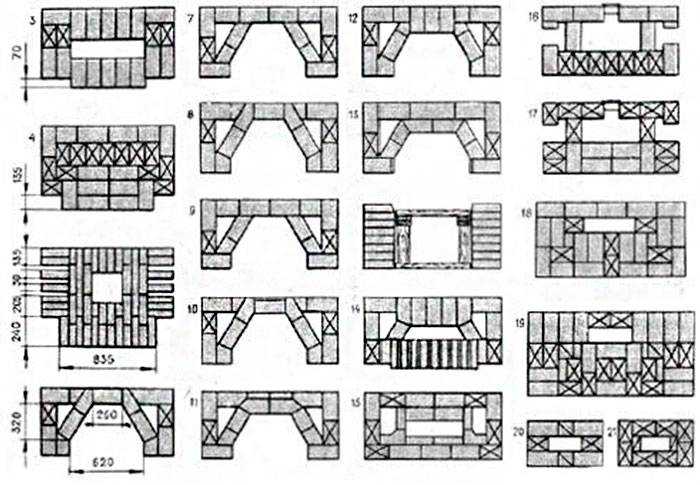

Порядовка камина

Порядовка камина

Дымовая труба делается в виде короба из стали с сечением 260*130 мм. Вокруг этого короба кладется труба с зазором в 60 мм. В этом зазоре, который образуется между кирпичной кладкой и стальным коробом, свободно происходит циркуляция воздуха.

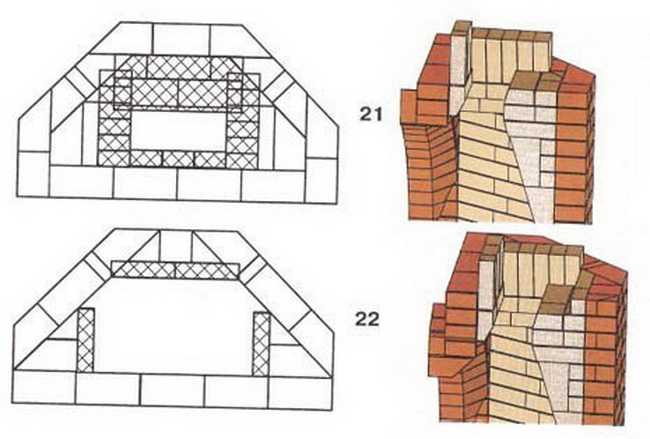

Воздух поступает через два отверстия, которые делаются на рядах 22 и 23. Затем прогретый воздух выходит через душники, которые установлены почти под потолком. Еще больше увеличит теплоотдачу поступление наружного воздуха через отверстие в стене на уровне 22-го и 23-го рядов кладки (см. Угловой камин – порядовка).

Но этот вариант возможен только тогда, когда камин примыкает к перегородке с вентиляционным каналом или установлен у наружной стены.

Если производится забор воздуха снаружи, то воздухозаборные отверстия на передней стенке трубы не делают, следуя кладке с 24-го ряда порядовки.
Задвижку для дымовой трубы можно сделать в кирпичной кладке выше междуэтажного или чердачного перекрытия.

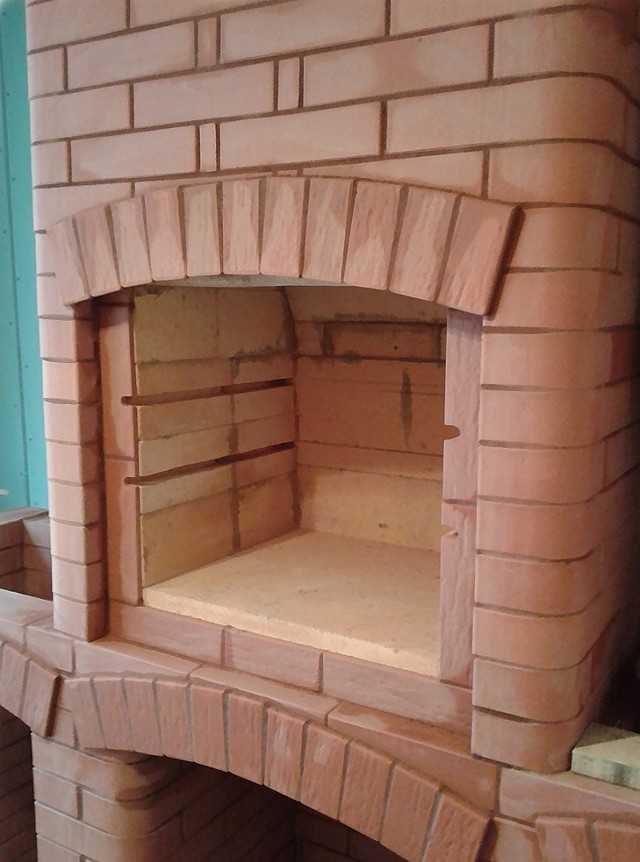

Чертеж камина с высокой аркой

Рассмотрим еще один вариант выкладки углового камина.

Чертеж углового камина с высокой аркой

Как и для того, чтобы построить вышеописанные камины угловые, чертежи являются неотъемлемой частью постройки и этого экземпляра. Никаких принципиальных отличий, как в выкладке, так и в технологии постройки, нет.

Основное отличие — это высокая и большая каплеобразная арка, которая опирается на вертикальные стенки портала топливника. Боковые стенки камина наклонены. Задняя стена сначала прямая, а примерно с половины высоты арки делается под наклоном и образует зуб, во избежание попадания сажи в топку.

Внутренняя часть топливника выкладывается огнеупорным кирпичом. Дымовая труба круглая, утепляется и обкладывается кирпичной кладкой. В ее начале устанавливается заслонка. Для извлечения прогоревших углей и золы предусмотрен выдвигающийся зольный ящик.

Итак, существуют разные варианты угловых каминов, которые можно построить своими руками. При выполнении работы самостоятельно, лучше воспользоваться готовыми чертежами. Но это не всегда возможно из-за особенностей помещения. В этом случае, придется делать чертежи своими руками с учетом всех нюансов или заказать изготовление чертежей для камина профессионалам.
