Как сделать турбодефлектор для вентиляции своими руками

В любом помещении, особенно в жилом, очень важная роль отводится системе вентиляции. Необходимо, чтобы отработанный воздух покидал пределы помещения, а на смену ему приходил свежий. Естественная вентиляция достигается путём установки вентиляционных каналов и отверстий. Для того чтобы усилить естественную циркуляцию воздуха, были придуманы приспособления под названием турбодефлекторы.

Содержание

1. Что такое турбодефлектор
2. Для чего нужен турбодефлектор
3. Как работает турбодефлектор
4. Конструкция турбодефлектора
5. Как рассчитать производительность турбодефлектора
6. Размеры турбодефлектора
7. Чертежи лопастей турбодефлектора
8. Как сделать турбодефлектор своими руками
9. Установка турбодефлектора
10. Обслуживание и устранение поломок

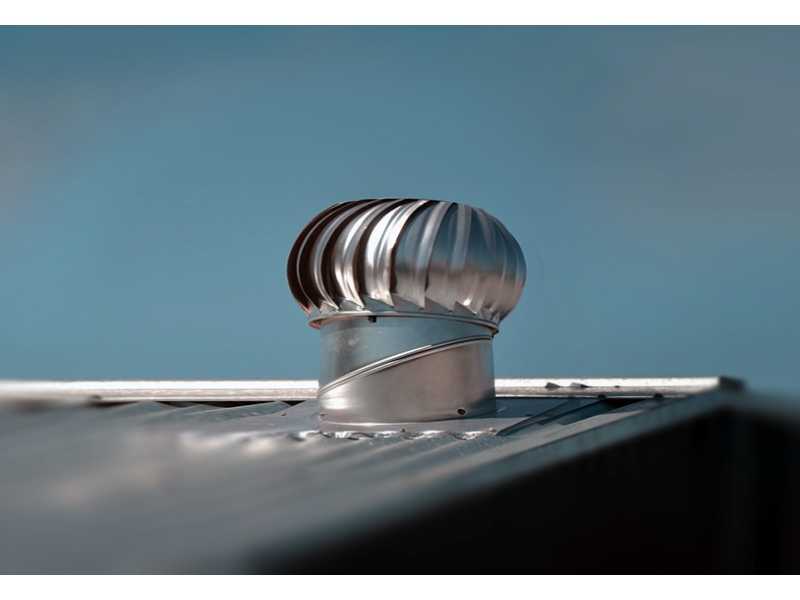

Что такое турбодефлектор

Это устройство представляет собой разновидность аэродинамической конструкции. Монтируют его над дымоходами или вентиляционными шахтами. В основе работы лежит один физический принцип — по мере возрастания скорости перемещения воздуха и изменения поперечной площади канала снижается показатель статического давления. Это даёт возможность повысить тягу и эффективность канала, циркулирующего воздушные массы.

Для чего нужен турбодефлектор

Вентиляция без электричества— такое определение часто можно услышать при упоминании о турбодефлекторах. Они прекрасно зарекомендовали себя в тех помещениях, которые нуждаются в притоке свежего воздуха. Более того, дефлекторы никогда не будут лишними, поскольку повышают эффективность воздухообмена на 20% и более. И для всего этого используется лишь природная сила ветра.

Посмотрим, в каких областях эти полезные приспособления будут особенно полезными:

• в частных и многоквартирных зданиях, где предъявляются повышенные требования к системе вентиляции. Отдельного внимания заслуживают дома с дымоходами, где необходимо выводить остатки дыма от сгоревшего топлива;
• на сельскохозяйственных объектах и фермах. При содержании животных возникает потребность в циркуляции воздуха, выходе испарений и достижении оптимальной влажности;
• на всех перерабатывающих производствах. Отсутствие необходимости в дополнительных затратах электроэнергии приводит к улучшению условий производства из-за улучшенной циркуляции воздуха;
• в общественных зданиях и сооружениях типа кинотеатров, спортзалов, торговых центров и т.п.

Обратите внимание: при помощи турбодефлектора можно с успехом вентилировать и подкровельное пространство.

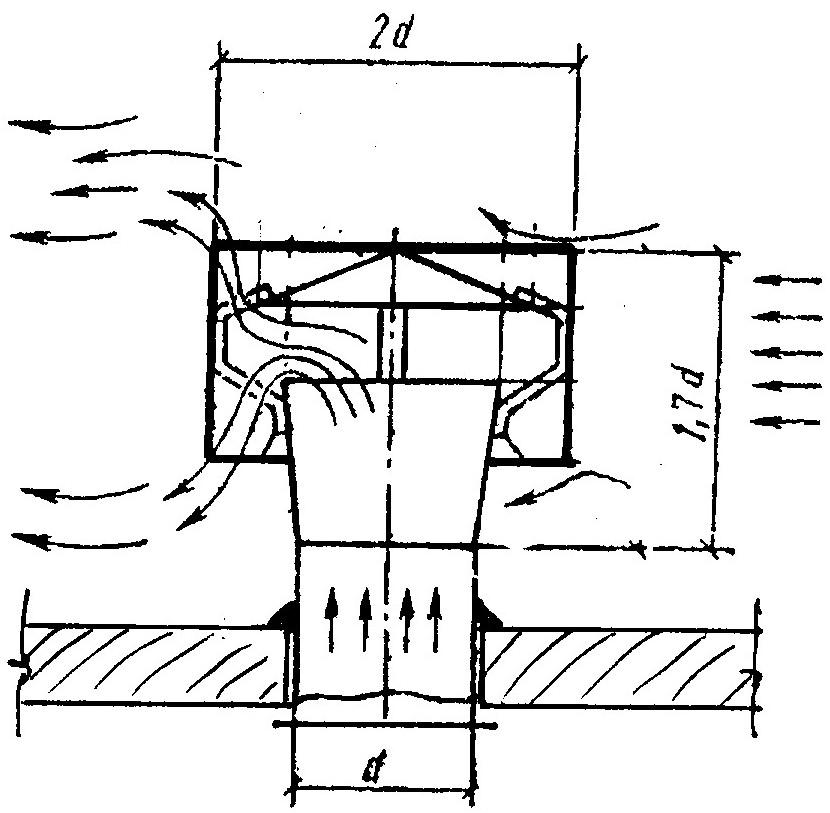

Как работает турбодефлектор

Принцип работы устройства основан на природных физических законах. Благодаря особенностям своей конструкции оно усиливает тягу в системе. Это приводит к ускорению обмена воздушными массами. Выглядит это следующим образом: в вентиляционном канале за счёт энергии ветра создаётся разрежение воздуха. Это приводит к увеличению тяги, вследствие чего отработанный воздух быстрее покидает пределы помещения.

Таким образом, турбодефлектор выступает помощником естественной вентиляции, помогая усилить тягу в системе. Так работает турбодефлектор, который одновременно закрывает вентиляционные отверстия от попадания в них насекомых, птиц и грызунов. Что интересно, эти приспособления очень полезны и в печах, потому что повышают тягу и быстрее выводят остатки дыма, возникающие в процессе сгорания топлива.

Конструкция турбодефлектора

Конструкционные особенности этого устройства трудно назвать сложными. Под воздействием силы ветра колпачок начинает вращаться, создавая при этом разрежение в трубе. Корпус, или нижняя часть, крепится непосредственно к вентиляционному отверстию.

Для установки в нижней части корпуса предусмотрено несколько отверстий под саморезы. Поскольку существуют различные варианты выхода вентиляционных каналов, то и конструкции турбодефлекторов придуманы разные. Они бывают не только круглыми, но и квадратными либо прямоугольными. Перед покупкой необходимо учесть параметры системы вентиляции, установленной в помещении.

Как рассчитать производительность турбодефлектора

Расчёт производительности основывается на технических характеристиках этого замечательного приспособления. Попросту говоря, чем больше объём помещения, тем большее количество дефлекторов потребуется там поставить.

Сама потребность рассчитывается при помощи формулы N = V / P, в которой основные составляющие следующие:

• N — количество дефлекторов;
• V — объём воздуха, который требует вентиляции;
• P — техническая производительность одного дефлектора (указана в паспорте изделия).

Размеры турбодефлектора

Устройство является достаточно популярным, а потому применяется как в многоквартирных и других жилых зданиях, так и на объектах промышленного назначения. По диаметру самым минимальным является 100-мм дефлектор. Однако он может достигать и 1000 мм в диаметре для больших вентиляционных колодцев.

Самой распространённой формой посадочного кольца является круглая. Однако переходные основания могут быть ещё и коробчатыми либо прямоугольными. Они чаще устанавливаются на здания, возведённые из плит, блоков или кирпича. Площадь посадочного кольца не должна отличаться более, чем на 15% от диаметра шахты или канала.

Чертежи лопастей турбодефлектора

Как только примерно рассчитана потребность в количестве этих приспособлений, можно выполнять чертежи. На их основании будет потом выполняться изготовление приборов. Чертежи можно найти в интернете, но можно обойтись и без их составления. В целом же, они помогают сэкономить листовой металл, используемый для производства лопастей.

С помощью чертежа делаются выкройки — для этого они переносятся на картон, а затем вырезаются ножницами. Перед скреплением отдельных деталей между собой выполняется их подгонка по размерам. Диаметр будущего кольца определяется исходя из диаметра вентиляционной трубы или дымохода. Для соединения используют саморезы или болты с гайками.

Как сделать турбодефлектор своими руками

Далее посмотрим, как изготовить турбодефлектор для вентиляции своими руками. Это можно сделать двумя способами, которые не уступают изделиям промышленного производства. Для первого варианта подбираем подходящую по размеру круглую ёмкость, выполненную из стали.

Чтобы дополнить её лопастями, нужно выполнить в стали надрезы и отогнуть одним концом наружу. Получившийся корпус устанавливается на ось вращения. Далее вырезается монтажное кольцо, и дефлектор ставят на дымоход или вентиляцию при помощи хомута. Такие конструкции не отличаются большой привлекательностью, поэтому обычно используются для хозяйственных построек или погребов.

Для более сложного варианта турбодефлектора нужно сперва замерить диаметр кольца. Также понадобится сделать дополнительное крепление — для него подойдёт 3-мм полоса металла. При этом марка стали принципиального значения не имеет, но лучше, если все компоненты будут сделаны из одного материала.

Для корпуса также подбирается полая круглая конструкция. Самым сложным элементом являются металлические рабочие лопатки, и очень важно точно соблюсти их геометрию. Согнутые лопатки необходимо приклепать к верхней части турбонасадки. Далее останется выполнить установку — для этого сначала выравнивается корпус относительно вертикальной оси вентиляционного канала. Если диаметр кольца оказался шире, то под него нужно сделать подмотку из любого материала, оказавшегося под рукой и способного быть намотанным на трубу.

Установка турбодефлектора

Установить турбодефлектор своими руками не составит большого труда по сравнению с его изготовлением. Монтируется он прямо на дымоходную или другую трубу, выходящую наружу за пределы здания. Нижняя часть фиксируется болтами, и этого будет вполне достаточно, чтобы удерживать её на своём месте.

Обслуживание и устранение поломок

Особых проблем с эксплуатацией дефлекторов обычно не возникает. Раз в год достаточно подниматься на крышу и проводить визуальный осмотр их состояния. Может потребоваться смазка или замена подшипника, а для этого сначала снимается колпак, а затем отсоединяется стопорное кольцо. Необходимо проверять подвижность лопастей этого устройства.

Причинами наиболее распространённых поломок выступают:

• заклинивание подшипников из-за недостатка смазки;
• повреждение физического свойства вследствие града, ветра или атаки птиц;
• перемерзание по причине значительных заморозков.

На работоспособность устройства прямое влияние оказывает сила ветрового потока.

Можно сделать вывод, что для системы естественной вентиляции наличие турбодефлектора станет полезным дополнением. Благодаря его конструкции она попросту станет более эффективной и способна облегчить условия жизни. Надеемся, что среди читателей найдутся и те, у кого был опыт установки и эксплуатации этих устройств — предлагаем поделиться им в комментариях!

принцип работы, как сделать своими руками, отзывы владельцев

Содержание

• Что такое турбодефлектор
• Для чего нужен турбодефлектор
• Стоит ли турбодефлектор потраченных средств
• Как работает турбодефлектор
• Конструкция турбодефлектора
• Как работает насадка на трубу с воздушной турбиной
• Производительность турбодефлектора
• Как рассчитать производительность турбодефлектора
• Размеры турбодефлектора
• Как сделать турбодефлектор своими руками
• Чертежи лопастей турбодефлектора
• Установка турбодефлектора
• Эксплуатация турбодефлектора
• Отзывы владельцев о турбодефлекторе для вентиляции
• Заключение

Зная принцип работы турбодефлектора, вполне возможно сделать подобное устройство своими руками, потратив на сборку и установку один рабочий день. Простейшая схема и небольшой вес позволяют установить аппарат практически на любой дымовой трубе кольцевого сечения. Конструкция турбодефлектора выглядит довольно привлекательно, поэтому хозяева часто устанавливают его на дымоходе даже из эстетических соображений, вместо старого грибка-козырька.

Что такое турбодефлектор

Очень симпатичное устройство, напоминающее по форме и размерам средневековый восточный головной убор – тюрбан. По сути, это насадка на верхний срез вентиляционной трубы:

• Корпус вентиляционного турбодефлектора представляет набор спиральных полосок из металла, собранных и закрепленных на плоской стальной «макушке» — площадке;
• Конструкция позволяет тыквообразному корпусу вращаться с небольшой скоростью вокруг вертикальной оси.

Скорость вращения блестящего корпуса невелика, всего 3-5 об/с, поэтому правильно установленный турбодефлектор при небольшом ветерке не создает какого-либо дискомфорта, не издает шумов и скрипов.

К сведению! По отзывам владельцев, установка турбодефлектора на дымоход является лучшим способом отпугнуть назойливых птиц от теплой дымовой трубы.

В этом качестве ему нет равных. Движущаяся блестящая поверхность лопастей турбодефлектора оказывается намного эффективнее обычных флюгеров и стационарных грибков над вентиляционной трубой.

Для чего нужен турбодефлектор

Первое, что приходит на ум при поверхностном знакомстве с прибором, это вопрос, зачем потребовалось делать столь сложную конструкцию насадки на дымовую трубу. Ведь при правильном планировании дымохода или вентиляции ее производительности должно хватать с избытком.

Турбодефлектор – это устройство, способное увеличить тягу в трубе без использования любых дополнительных источников энергии. В необычной конструкции насадки нет электродвигателя, как в привычных приточно-вытяжных схемах вентиляции.

Понятно, что механический турбодефлектор уступает в производительности по воздуху системам на основе электровентиляторов, но чаще насадки на трубу и не рассчитаны на соперничество с мощными электродвигателями.

Насадка используется для вентиляционных каналов или дымоходов:

• В зданиях технического назначения с высоким уровнем загазованности или повышенной влажности.
  Можно установить вентиляционную трубу с турбодефлектором, и это поможет избавиться от подвальной сырости;
• В комнатах и жилых помещениях, простаивающих большую часть времени в закрытом виде, без постоянно действующего отопления. Обычно это снижает эффективность работы стационарной приточно-вытяжной вентиляции, поэтому для таких построек традиционно ставят невысокие вытяжные оцинкованные каналы с насадкой;
• Зданий иди частных домов, зажатых соседскими постройками, с высоким рельефом местности или насаждениями деревьев, меняющих профиль и направление ветровых потоков над крышей.

Насадка турбодефлектора для трубы оказалась очень кстати для дачи или загородного домика, в которых нет электроэнергии, помещение протапливается раз в неделю при очередном посещении на выходных.

К сведению! Характеристики турбодефлектора подобраны таким образом, чтобы создавать дополнительную тягу к имеющемуся разрежению в основной трубе дымохода, не более того. Заменить стандартный вентканал с трубой это устройство не сможет.

Стоит ли турбодефлектор потраченных средств

Зачастую, стремясь избежать необоснованных потерь тепла в отопительных сезон, хозяева строят вентиляцию в доме с минимальным запасом по производительности. Зимой пропускной способности еще хватает, но летом приток свежего воздуха жизненно необходим для комфортного пребывания. В этой ситуации установка турбодефлектора на трубе оказывается более дешевым и практичным решением, чем переделывать трубу дымохода или вентиляционный ствол в доме.

Еще одна проблема, с которой приходится сталкиваться большинству огородников и дачников, связана с хранением урожая в самодельных погребах. Регулировать влажность внутри земляного хранилища с помощью вентиляционной трубы непросто, поэтому ситуацию можно существенно улучшить установкой турбодефлектора на вытяжку.

Аналогичным способом можно избавиться от конденсата и избыточной влажности на чердаке, в помещении застекленного балкона или в гараже. Изначально идея использования вращающейся турбины была направлена на увеличение продуктивности удаления влаги и осушение подкровельного пространства. Годы спустя оказалось, что такое важное преимущество, как вентиляция турбодефлектором без электричества, позволяет решить массу проблем, в том числе в старых зданиях с забитыми и осыпавшимися воздушными шахтами.

Разумеется, размеры и вес турбодефлектора ограничены большой парусностью конструкции, поэтому, несмотря на привлекательную идею, полностью обеспечить вентиляцию помещения без использования труб, только используя лопастную систему, практически невозможно, да и эффективность такого решения была бы невелика и полностью зависела бы от силы ветра на улице.

Как работает турбодефлектор

Если требуется сделать устройство, предназначенное для работы на крыше, и одновременно полностью независимое от электроэнергии, то лучше всего попытаться использовать энергию ветра. Появившиеся на рынке китайские модели с солнечными панелями, фонарями освещения и дефлекторами тяги вентиляционной трубы оказались очень недешевыми и ненадежными. Да и сами разработчики признают, что небольшая лопастная ветроустановка более выгодна во всех отношениях.

Конструкция турбодефлектора

Поэтому в устройстве турбодефлектора используется энергия ветра, для усиления тяги в вентиляционной системе или в дымоходе достаточно ветра в 2 м/с. Максимальная скорость воздушного потока обычно ограничена 20 м/с.

Конструкция дефлекторной насадки для трубы состоит из трех частей:

• Корпус – турбина, изготовленный из двух десятков тонких металлических лопастей с криволинейной поверхностью;

• Вал с подшипниковой опорой, соединенный с корпусом;
• Монтажное кольцо, устанавливаемое на вентиляционную трубу. В центре кольца находится опорная втулка для удержания вала в вертикальном положении.

Ранее турбодефлектор продавался с расчетом на установку на круглых оцинкованных трубах, используемых в обустройстве современных вентканалов. Сегодня можно купить несколько вариантов переходников и монтажных колец, обеспечивающих надежное удержание устройства на асбестоцементной трубе или кирпичной кромке вентиляционной шахты.

Как работает насадка на трубу с воздушной турбиной

Принцип работы турбодефлектора основывается на эффекте несимметричного обтекания воздушным потоком куполообразного корпуса устройства. Независимо от направления и силы ветра, воздушный поток, двигаясь перпендикулярно оси вращения, обтекает левую половину с меньшей скоростью, чем правую. При взаимодействии с открытыми кромками лопастей поток воздуха затормаживается и одновременно придает вращение корпусу.

В правой половине колеса турбодефлектора лопасти обращены в противоположном направлении, поэтому набегающий воздушный поток обтекает поверхность без сопротивления и потерь скорости движения. В результате эффекта Бернулли и центробежной силы дымовые газы или загрязненный воздух выбрасывается за пределы корпуса со скоростью всего на 30% медленнее, чем у ветра. Правда, выброшенные из турбодефлектора газы рассеиваются в окружающем пространстве неравномерно.

Производительность турбодефлектора

Существует достаточно большое количество оценок эффективности и производительности турбированного дефлектора, от рекламных заявлений об увеличении тяги трубы в 4-6 раз,  до минималистичных оценок в 20-30%.

В реальности увеличение тяги с помощью турбодефлектора в идеальных условиях и при среднем ветре составляет 150-250%.

Как видно из графика, теоретическая производительность устройства растет практически линейно с увеличением скорости ветра над трубой. На практике такой рост возможен только в случае, если удалось поставить турбодефлектор в наиболее удачное место на крыше.

Как рассчитать производительность турбодефлектора

Обычно турбодефлектор просто ставят на вывод вентиляционной или дымовой трубы безо всяких дополнительных анализов потока, а для расчета производительности турбодефлектора используют базовое значение. Эта величина указывается производителем в маркировке турбомашины, например, наиболее популярная модель ТД 400 по паспорту имеет производительность 400 м³/ч при базовой скорости ветра 2 м/с.

Для расчета требуемого количества штук турбодефлекторов достаточно взять требуемую кратность воздухообмена в помещении и умножить коэффициент на объем комнаты. Далее полученную величину в кубометрах воздуха делят на базовую производительность турбонасадки, получают число устройств.

Размеры турбодефлектора

Популярность турбированной насадки достаточно велика, ее широко используют для частных домовладений, многоквартирных домов и даже в конструкциях промышленных объектов. Наименьший диаметр вентиляционной трубы составляет 100 мм, наибольший размер вентшахты – 1000 мм.

Кроме моделей с классическим круглым посадочным кольцом, также выпускаются турбодефлекторы с переходными коробчатыми основаниями. Такие насадки можно устанавливать на вентиляционные короба на высотных домах, сложенные из кирпича и блоков.

К сведению! Считается, что турбодефлектор сохраняет рабочие характеристики, если площадь посадочного кольца отличается от квадратуры сечения трубы или шахты не более чем на 15%.

На практике, выбирая подходящий вариант турбонасадки, обычно отдают предпочтение моделям с большей производительностью, эффективность насадки получается выше, хотя увеличивает нагрузку на трубу.

Как сделать турбодефлектор своими руками

Существует два варианта самодельной турбированной насадки, которые можно построить своими руками, эффективность работы которых будет лишь немногим уступать изделиям промышленного изготовления.

В простейшем случае корпус турбонасадки для вентиляции можно изготовить из стальной емкости цилиндрической формы.

Чтобы изготовить лопасти, достаточно сделать вертикальные надрезы и отогнуть кромки наружу. Корпус устанавливается на оси вращения безо всяких подшипников, монтажное кольцо вырезают из куска металлического дымохода и крепят на вентиляции обычным хомутом. Внешний вид самодельного турбодефлектора уступает моделям, изготовленным промышленным образом, поэтому подобные изделия используют преимущественно для вентиляционных труб погребов и хозяйственных построек.

Для второго варианта потребуется сделать чертеж или воспользоваться размерами из фото, приведенного ниже.

В первую очередь необходимо сделать крепление, для этого лучше всего подойдет полоса толщиной не менее 3 мм.

Диаметр кольца можно взять со схемы, но лучше предварительно измерить трубу по кромке на срезе.

Вторым важным элементом является вал и втулка.

Марка стали и диаметр не имеет особого значения, главное, чтобы детали были из одного материала.

Чертежи лопастей турбодефлектора

Наиболее сложным элементом турбированной насадки является лопасть или рабочие лопатки.

Так как корпус турбодефлектора образован согнутыми профилированными элементами, то главным условием качественной насадки будет точность геометрии каждой лопатки.

В качестве примера можно использовать схему на фото.

Чтобы согнуть заготовку, необходимо отступить от края 20 и 60 мм и нанести линию изгиба. Далее от передней кромки отступаем 12 мм и отмечаем точки под сверловку трех отверстий.

Остается лишь согнуть и приклепать лопатки к верхней крышке турбонасадки.

Установка турбодефлектора

Крепление на трубе не отличается особой сложностью или трудоемкостью. Для монтажа дефлектора потребуется лишь выровнять корпус насадки относительно оси вентиляционной трубы.

Если диаметр монтажного кольца оказался чуть больше сечения трубы, то проблему решают подмоткой прокладочного материала, можно использовать жесть или тонкий оцинкованный металл. Резиновые прокладки ставить нельзя, в этом случае турбодефлектор и труба сгниют за несколько месяцев.

После выравнивания корпус фиксируют на срезе трубы четырьмя саморезами.

Эксплуатация турбодефлектора

Конструкция турбонасадки получается достаточно неприхотливой и надежной. Если вращающийся колпак установлен на трубе по всем правилам, то турбосистема может прослужить без обслуживания несколько лет кряду.

Специалисты рекомендуют после монтажа турбодефлектора и каждые два года снимать колпак, проверять и смазывать подшипник. Для быстроходных малоразмерных турбонасадок можно использовать моторное масло, остальные модели смазываются Литолом или любой другой качественной консистентной смазкой.

Наиболее неприятный казус, который случается с турбодефлектором, связан с обмерзанием конденсирующейся влаги по кромке трубы. Конструкция от этого не пострадает, но эффективность турбонасадки уменьшается до нуля.

Отзывы владельцев о турбодефлекторе для вентиляции

Сергей Александрович Заславский, 33 года, г. Новороссийск

Идею установить турбодефлектор на трубу вентиляции гаража и погреба подсказал сосед. Сам установил турбонасадку за полчаса, даже не проверил качество смазки подшипника. Как специально, через полчаса налетел шквал с дождем. Турбодефлектор ревел, как турбина, но в гараже ни капли воды. Работа насадки понравилась, обязательно сделаю для чердака и на трубу котельной.

Виктор Анатольевич Спесивцев, 68 лет, г. Омск

Поначалу даже не верил в возможности вращающейся насадки, выглядит красивой игрушкой, не более. Подарил сын, пришлось ставить. У меня к дому пристроен навес, так под ним в полдень адская духота. Поставил на крыше для испытания, результат понравился. Купил четыре штуки и поставил на крышу дома. Соседи посмеялись, но в этом году у двоих видел, тоже стоят, значит, оценили правильно. Единственный недостаток – высокая цена.

Владимир Барлевич, 45 лет, г. Москва

Не советую ставить, у меня на даче стоял турбодефлектор, никакого эффекта. Переставил на трубу в пристройке, поближе к дороге, через неделю украли. Сосед говорит, что неправильно поставил, безделушку бы не взяли, а раз украли, значит, вещь стоящая.

Заключение

Принцип работы турбодефлектора напоминает схему действия ветроколеса, поэтому, помимо усиления тяги и защиты среза трубы от влаги и птиц, насадка может издавать шум и вибрации, особенно при сильном ветре или в штормовую погоду с дождем. Кроме того, следует помнить, что нельзя ставить вентиляционные модели на дымоходы котлов и отопителей. Для этих целей используют насадки на трубу из коррозионностойкой стали.

• Как выбрать чугунную печь для бани
• Проектирование системы отопления частного дома
• Каменная печь для бани и дома
• Чем замазать печь, чтобы не трескалась

Turbo deflector for ventilation: DIY device

Examples of installing deflectors on ventilation ducts

Detailed description, application and advantages of Deflectors

Model

Diameter

Description

TD-110

Ø110

Наиболее целесообразно использовать для вентиляции помещений, санузлов, подвалов, частных гаражей. Широкий диапазон типоразмеров позволяет подобрать Дефлектор для установки на уже проложенный воздуховод.

TD-1209

Ø120

TD-1509

Ø150

TD-150

Ø160

TD-2009

площадью до 40м2 и с количеством постоянно проживающих в нем до 4 человек. При скорости ветра 3-4 м/с может вытягивать из помещения до 200 м3 воздуха в час.

ТД-250

Ø250

TD-300

Ø300

TD-315

Ø315

TD-350

Ø350

TD-400

Ø400

They are used for ventilation of apartment buildings , помещения с большой площадью, животноводческие фермы, ангары, склады и т. д. Необходимый объем воздуха достигается за счет установки нескольких дефлекторов. Количество определяется расчетным путем.

ТД-500

Ø500

TD-600

Ø600

TD-680

Ø680

TD-800

Ø800

TD-1000

Ø1000

Overall dimensions of TurboDeflectors

Материал: Дефлекторы изготовлены из нержавеющей стали 0,5-1,0 мм. Размеры: Дефлекторы выпускаются с двумя типами оснований: А — насадка на круглую трубу FROM — flat base

9000 TD-10009 9000 9000 TD-10008 9000 9000 9000 90000009

d	D	HA	hA	C	HC	hC
TD-160	160	270	260	70	295	280	90
TD-2009	200	290	290		295	310
TD-10009
		310	310	310	350	345	110	350	345	110
TD-300	302	400	365	110	390	385	130
TD-315	317	400	365	110	390	385	130
TD-355	360	450	385	110	490	435	160
TD-400	400	495	465	140	490	485	160
TD-500	500	615	635	225	615	635	225

Устройство турбодефлектора для проветривания помещений и где он применяется гораздо шире, чем может показаться.

Так, если объект находится на удаленном от основных электросетей участке, использовать обычную приточно-вытяжную систему с электровентиляторами нецелесообразно. Лучшим вариантом в этой ситуации будет установка турбодефлектора для вентиляции.

Что это такое и для чего нужен турбодефлектор на вентиляцию?

Принцип действия

Турбодефлектор – элемент естественной вентиляции, который используется для создания тяги в вентиляционных каналах. Турбодефлектор работает за счет силы ветра.

Такое устройство применяется в системах с естественной вентиляцией и состоит из активной головки с лопастями, закрепленными на основании с помощью подшипников с нулевым сопротивлением. Благодаря подшипникам турбина вращается с постоянной скоростью даже при порывистом ветре.

Таким образом, ветер, попадая на лопасти, заставляет двигаться головку устройства, тем самым сбрасывая воздух в системе и улучшая тягу. Для работы турбодефлектора достаточно ветра со скоростью 0,5 метра в секунду, так как все детали изготовлены из легких материалов. Соответственно, чем сильнее ветер, тем выше мощность устройства. По сравнению с обычными дефлекторами эффективность этого устройства в два раза выше.

Важно: Независимо от направления ветра головка турбодефлектора всегда вращается только в одну сторону, что крайне важно для систем, подключенных к газовым колонкам — при сильном порыве ветра пламя не погаснет.

Отзывы: плюсы и минусы

По сравнению с другими подобными устройствами турбодефлектор имеет ряд следующих преимуществ:

• энергонезависимость — роторная турбина работает только за счет энергии ветра;
• защита системы вентиляции и дымоходов от атмосферных осадков, мусора и птиц;
• устойчивость к коррозии — элементы турбины изготавливаются из нержавеющей и оцинкованной стали или высококачественного алюминия;
• снижение энергопотребления на кондиционирование — подвижная головка турбины значительно эффективнее разряжает воздух, чем стационарные устройства, предотвращая перегрев помещения в жаркую погоду и тем самым снижая затраты электроэнергии на систему кондиционирования воздуха;
• удаление избыточной влаги — устройство препятствует образованию конденсата под кровлей здания и на его стенах, а также накоплению в утеплителе и других материалах;
• уменьшение образования льда в вентиляционных каналах;
• качественное крепление всех частей устройства – даже при сильном порывистом ветре агрегат не сорвется с трубы и не перекосится;
• эстетичный внешний вид, позволяющий использовать турбодефлектор даже на жилых домах;
• безопасность использования;
• простота обслуживания;
• длительный срок службы — 15 лет.

При этом к недостаткам использования турбодефлектора можно отнести следующий момент: в случае полного отсутствия ветра подвижная головка роторной турбины перестанет двигаться. Если он остановится в период морозов с большим количеством атмосферных осадков, велика вероятность замерзания, из-за которого головка впоследствии не сможет снова начать вращаться.

Как выглядит его устройство

Как уже было сказано, турбодефлектор состоит из активной головки с лопастями, закрепленными на основании с помощью подшипников с нулевым сопротивлением.

Верхняя часть устройства (головка турбины) вращается вокруг своей оси за счет силы ветра, создавая необходимый вакуум внутри вентиляционной шахты. В этом случае нижняя часть крепится к самому швеллеру с помощью саморезов.

Турбодефлекторы выпускаются с тремя типами оснований:

• раунд;
• квадрат;
• плоский квадрат.

При этом размеры насадок могут варьироваться от 10 до 68 сантиметров.

По желанию заказчика турбодефлектор комплектуется кровельными проходами, рассчитанными на угол сказа от 15 до 35 градусов. Фактические размеры переходов могут сильно различаться.

Устройство можно устанавливать как на стандартные трубы, так и на нестандартные вентиляционные каналы. Именно поэтому переходы часто делают на заказ.

Чертежи турбодефлектора

Цена

Стоимость турбодефлектора напрямую зависит от материала, из которого он изготовлен, и размера соединительного канала. Устройства из оцинкованной стали несколько дешевле моделей из нержавеющей стали. Средняя стоимость оцинкованной роторной турбины начинается от 2 тысяч рублей, нержавеющей – от 3 тысяч рублей.

Где купить турбодефлектор на вентиляцию?

В Москве

В Москве купить турбодефлектор для вентиляции можно в таких организациях как:

• «Вентар-С»: сайт: https://ventar-s.ru;
• адрес: г. Москва, шоссе Энтузиастов, д. 56;
• телефон.

«Тепломост»:

сайт: https://www.teplomost.ru;

адрес: г. Москва, ул. Ткацкая, д. 5, стр. 7;

телефон.

«Кровельный мастер»:

сайт: https://www.roofmaster.ru;

адрес: г. Москва, улица Красная Сосна, дом 2, офис 304;

телефон.

Эковита:

сайт: https://msk.ekovita.ru;

адрес: г. Москва, ул. Автомоторная, д. 4А, стр. 3;

телефон.

«Вендефлектор»:

сайт: https://ventdeflektor.ru;

адрес: г. Москва, улица Бутлерова, дом 17;

телефон.

В Санкт-Петербурге

В Санкт-Петербурге реализацией турбодефлекторов для вентиляции занимаются следующие компании:

• «Вендефлектор»: сайт: https://ventdeflektor.ru;
• адрес: город Санкт-Петербург, улица Звенигородская, дом 22;
• телефон.

• «АЭРОМАГАЗИН»: сайт: https://aeroshop-spb.ru/;
• адрес: город Санкт-Петербург, улица Латышских стрелков, дом 31;
• телефон.

«Циклон СПБ»:

сайт: https://cyclonespb.ru;

адрес: город Санкт-Петербург, улица Коллонтай, дом 5;

телефон.

ВИМСО Инжиниринг:

сайт: https://vimso.ru;

адрес: Санкт-Петербург, улица Лифляндская, дом 6, литер Е;

телефон.

Эковита:

сайт: https://www.ekovita.ru;

адрес: г. Санкт-Петербург, 10-я линия, дом 59, офис 214;

телефон.

В заключение хотелось бы отметить, что турбодефлектор значительно экономит электроэнергию и помогает поддерживать комфортную температуру в обслуживаемых помещениях. Кроме того, устройство решает проблему чрезмерной влажности и затхлости воздуха даже в больших зданиях, а также удаляет пыль и ядовитые пары. Именно поэтому установка турбодефлектора не только полезна, но и выгодна — за счет экономии электроэнергии турбодефлектор окупается уже в первый год использования.

23.08.2017ventsyst

Расчет количества турбодефлекторов

Расчет количества дефлекторов при монтаже Вентилируемый объем = объем помещения X воздухообмен в час (примечание: воздухообмен в час различен для разных помещений)

Например: Длина помещения 20 м, ширина 12 м, высота 4,4 м. Средняя сила ветра 3,5 м/с. Воздухообмен в помещении должен быть 3 раза в час. Таким образом, получаем: Вентилируемый объем = (20*15*4,4)*3 (воздухообмен) = 3168 м3/ч. Таким образом, необходимо установить 4 дефлектора ТД-400 Площадь поперечного сечения шахты воздуховода должна соответствовать площадь поперечного сечения от диаметра Дефлектора в пределах 20%

Правила выбора и установки своими руками

Для установки турбодефлектора не нужно иметь специальных навыков и приемов. Благодаря небольшому весу и прочной конструкции его может легко установить один человек. Среднее время монтажа не более двух часов. Устройство устанавливается в самой высокой точке кровли и вдоль конька (на расстоянии от 4 до 6 м до следующего дефлектора). Если турбину поставить высоко, это исключит возможность попадания снега внутрь вентиляционного канала, если возле него образуются отложения. В воздуховодах клапаны могут использоваться для регулирования вентиляции.

При установке роторной турбины на дымовую трубу следует учитывать, что температура в ней не должна превышать +100°С. Для систем с высокими температурами необходимо использовать высокотемпературную набивку.

Схема установки дефлектора на участке вентиляционных каналов с переходом

Рекомендация! Есть много производителей, которые утверждают, что их продукция самая лучшая. Но прежде чем купить турбодефлектор, следует внимательно изучить рынок и выбрать то устройство, которое имеет сертификаты проверки качества и безопасности, а также гарантийный срок и длительный срок службы.

Сделать турбодефлектор своими руками можно, но по сравнению с более простыми стационарными моделями, этот займет больше времени, да и нужно будет вырезать много одинаковых лепестков. Также важны точные расчеты и чертеж. Прежде чем приступить к резке металла, рекомендуется сделать выкройки из картона.

Разновидности дефлекторов

Для улучшения работы вентиляционной системы на рынке имеется множество типов дефлекторов. Некоторые из них статичны, другие вращательны. К последним относятся турбины, у которых вращается головка рабочего колеса, работающего за счет силы ветра.

Внимание! Независимо от того, статический дефлектор или поворотный, все они предназначены для улучшения тяги в дымоходе или вентиляционном канале. Они защищают систему от атмосферных осадков и мусора. Однако самым эффективным устройством смело можно назвать турбодефлектор.

Роторные турбины можно классифицировать по следующим параметрам:

1. Материал изготовления. Дефлекторы изготавливаются из нержавеющей стали, оцинкованного или окрашенного металла, алюминия.
2. Диаметр патрубка или соединительного кольца не менее 110 мм и не более 680 мм. Понятно, что размеры идентичны диаметру канализационных труб.

Несмотря на то, что производители выпускают модификации турбодефлекторов, которые внешне практически не отличаются друг от друга, характеристики у них разные. Ниже приведена некоторая информация об этих продуктах:

• Turbovent. Одноименная компания занимается производством ротационных вентиляционных изделий из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание изготовлено из оцинкованной стали толщиной от 0,7 до 0,9 мм.мм. Турбодефлектор может быть окрашен в любой из цветов RAL;
• Турбомакс. Производители продают, называя продукт нагнетателем с естественной тягой. Для создания дефлектора вам понадобится сталь марки AISI 321 толщиной 0,5 мм. Область применения: как для системы естественной вентиляции, так и для печных и каминных дымоходов. И это не зря, ведь турбодефлектор способен выдерживать температуру до +250 ℃. Изделия изготовлены из высококачественной нержавеющей стали.

Также на прилавках магазинов можно найти товары неизвестных брендов. Такие товары нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нам нужны чертежи и соответствующие инструкции.

Какой формы может быть турбодефлектор

Для того, чтобы понять, какие работы придется проделать при установке турбодефлектора для вентиляции своими руками, стоит еще на этапе проектирования системы определить, из чего состоит основание структура будет:

• в виде насадки на трубу круглого сечения;
• в виде насадки на квадратную трубу;
• в виде плоского квадратного основания.

Важно! Также возможно опциональное решение базовой комплектации изделия — турбины оборудованы кровельными ходами для крыш с уклоном 15-35 градусов. При этом не стоит опасаться попадания внутрь вентиляции снега или других осадков – это исключено.

Нижняя часть дефлектора может быть круглой, квадратной, прямоугольной

Турбины устанавливаются в самой высокой точке конструкции крыши. Располагаются они по гребню с определенным шагом – 4-6 м. Если речь идет только о вентиляции чердачного помещения, то оптимально использовать турбины типа ТА-315. Именно эта модель по производительности готова обслуживать подкровельное пространство от 50 до 80 м2. Здесь важно учитывать угол наклона ската. Для крутых крыш количество турбин будет меньше, а для пологих — больше.

При оборудовании систем вентиляции жилых зданий монтаж осуществляется на выходе из вентиляционной шахты или дымохода. В качестве альтернативы установка может быть выполнена на заслонках воздуховодов. При устройстве производственных зданий показано использование регулируемых воздухозаборных устройств. В этом случае нивелируется такая проблема, как теплопотери зимой.

Как обслуживать турбодефлектор и как устранить его поломку

Неисправность этого устройства, по сути, только одна — отсутствие вращения турбины. Это может быть вызвано следующими факторами:

1. Отсутствие ветра. Действие: Убедитесь, что ветра действительно нет. В этом случае решение может состоять только в ожидании его появления.
2. Заклинившие подшипники. Что делать: Проверить подшипники на наличие смазки и посторонних предметов, мешающих вращению. При необходимости замените подшипники.
3. Примерзание турбинной части дефлектора. Что делать: сбить ледяной покров или подождать, пока он растает.

Отзывы пользователей о турбодефлекторе в основном положительные. Другого от него просто нельзя было ожидать в силу простоты конструкции и высокого КПД. Техническое обслуживание чрезвычайно просто и заключается в ежегодной смазке подшипников. Турбодефлектор привлекателен комфортом, который он приносит в жизнь людей благодаря улучшенной вентиляции. Другой его несомненный козырь — отсутствие энергопотребления и, следовательно, каких-либо эксплуатационных расходов.

Стоимость турбодефлектора

Вентиляция без электричества с помощью турбодефлектора в 4 раза эффективнее других моделей этого устройства. При этом система работает по простому принципу: активная головка вращается под действием ветра, обеспечивая динамическую циркуляцию воздуха.

Вариант самодельного дефлектора для вентиляции гаража

Турбина вращается только в одну сторону, обеспечивая интенсивность воздушного потока и предотвращая образование обратной тяги. Воздух в вентиляционном канале разбавляется и удаляются газы, пар, влага, избыточное тепло, пыль из подкровельного пространства, а также из внутренних помещений здания.

Важно! Использование турбированной конструкции позволит домовладельцу избежать неприятных моментов, когда обычный дефлектор со временем откидывается в сторону и, срываемый порывами ветра, летит вниз. Для изготовления дефлектора из трубы используется тонкий лист алюминия или нержавеющей стали. использовал. А элементы закреплены на металлических подшипниках. Все это в целом представляет собой устойчивый узел.

Конкурентные преимущества наших турбодефлекторов:

Отлаженное производство и значительные улучшения конструкции:

Работаем с производителем с опытом производства более 10 лет! За это время производитель учёл множество пожеланий покупателей, внёс усовершенствования и улучшил эксплуатационные параметры, оптимизировал требования к качеству материалов при сохранении доступных цен. Постоянный контроль качества готовой продукции, использование только качественных комплектующих от проверенных поставщиков, позволили нам увеличить гарантию на турбодефлекторы до 2-х лет! Широкий ассортимент турбодефлекторов диаметром от 100 до 200мм., а также до 1000мм (по заказу) и различные исполнения: оцинкованные, из нержавеющей стали, авиационного алюминия, окрашенные в цвета, обеспечивают практически все потребности и пожелания наших клиенты!

Качественные компоненты:

В нашем продукте используются в основном европейские компоненты: нержавеющая сталь и подшипники, цельнометаллические заклепки, высококачественная незамерзающая смазка.

Все детали изготавливаются на высокоточных станках с ЧПУ.

Почему важно обращать внимание на качество турбодефлекторов, а также на надежность и долговечность компонентов?

1.Турбодефлектор иногда работает в агрессивной среде пыль, СО2, влага, перепады температур и т.п. Ни алюминий, ни обычная сталь (жесть или даже оцинкованная) не могут долго выдерживать такие условия эксплуатации, срок службы таких продуктов крайне ограничено.

Наши турбодефлекторы имеют европейские детали из нержавеющей стали, цельнометаллические полусферические заклепки, европейские подшипники и специальную смазку, которая не замерзает даже при очень низких температурах. Подшипниковый узел надежно защищен специальной пылевлагозащитной шайбой из нержавеющей стали. Ось изготовлена ​​из калиброванной нержавеющей стали. Стержни изготовлены из прочного и прочного авиационного алюминия толщиной 2 мм. Лопасти штампуются из высококачественной нержавеющей стали толщиной всего 0,4 мм, что делает ее легкой и снижает нагрузку на подшипниковый узел. В случае приобретения турбодефлектора, при производстве которого используются дешевые материалы и технологии (китайские вытяжные заклепки, дешевые подшипники и резиновые уплотнения, литол в качестве смазки, отсутствие ребер жесткости в крыльчатке и корпусе и т.д.), вы получаете ненадежный и недолговечный продукт, и в каком-то смысле просто теряете свои деньги!

2. Точность и качество обработки – не менее важный фактор в серийном производстве. Невозможно сделать 20 000 штук. турбодефлекторы в гараже «на коленке».

Поэтому при изготовлении деталей наших турбодефлекторов используются специализированные станки с числовым программным управлением (ЧПУ), гидравлические прессы со специально изготовленными формами, прокатные станы. Все детали изготовлены на штампах и имеют 100% повторяемость, нет ни одной детали, которую бы просверливали дрелью или вырезали ножницами!

В дополнение к дефлекторам из нержавеющей стали, мы также предлагаем дефлекторы из оцинкованной стали и дефлекторы из авиационного алюминия. Данные изделия могут быть окрашены в любой цвет по цветовой палитре RAL. Стоимость цветного турбодефлектора из оцинкованной стали или алюминия будет равна стоимости турбодефлектора из нержавеющей стали.

В зависимости от места использования могут использоваться разные турбодефлекторы:

Так, например, если турбодефлектор будет подвергаться воздействию высоких температур и агрессивных газов, то лучше всего подойдет турбодефлектор из нержавеющей стали. Если вы приобретаете турбодефлектор для проветривания без агрессивных факторов. Тогда можно приобрести алюминиевый турбодефлектор. Благодаря легкости и прочности авиационного алюминия этот турбодефлектор легче накручивается и передает меньшую нагрузку на подшипники. Окрашенные турбодефлекторы, как и алюминиевые, нельзя использовать в агрессивной среде, так как это не будет способствовать их длительной эксплуатации, поэтому их применение оптимально только на вентиляционных трубах. Кроме того, окрашенные варианты подходят там, где требуется сохранить цветовой баланс крыш или вентиляционных систем.

Примечание:

указанные диаметры дефлектора дурбине означают его внутренний диаметр отверстия, поэтому при выборе он должен соответствовать наружному диаметру ваших труб. То есть турбодефлектор надевается на трубу!

Чтобы купить турбодефлектор в Крыму или с доставкой по России, свяжитесь с нами удобным способом. Или оформить заказ на турбодефлектор через корзину.

Как они работают?

Как и все гениальное, принцип действия ветрозащитных колпаков очень прост. Ветер, ударяясь о его корпус, рассекается диффузором, после чего показатели давления внутри цилиндра снижаются, а тяга в самой выхлопной трубе, наоборот, увеличивается.

Принцип работы

Поэтому логично, что существует прямая зависимость между сопротивлением устройства и тягой внутри каналов.

На эффективность дефлекторов влияют: конструктивные особенности и форма, габаритные размеры, высота, на которой монтируется устройство.

Однако при всех своих положительных сторонах дефлекторы не лишены определенных недостатков: при вертикальном направлении ветра воздушная масса соприкасается с верхней секцией устройства, при этом отработка не может быть полностью выброшена во внешнюю Окружающая среда. Для устранения подобных явлений принято использовать вариации с двумя конусами.

Практические примеры положительного применения турбодефлекторов

Ситуация №1 Реверс тяги

1. Задача. В многоэтажном 9-этажном доме в квартирах на верхних этажах наблюдался эффект обратной тяги — потоки воздуха перетекали из одного канала в другой.
2. Решение. Демонтированы бетонные навесы вентиляционных каналов, выведенных на крышу. На их место установили турбодефлектор ТД-500 с переходом. Самоклеящаяся изоляция используется во избежание образования конденсата на переходах.
3. Итог. Все проблемы с воздухообменом исчезли. Тяга стала устойчивой, исчезли поддув и перетекание воздушных масс.

Custom Subaru Bug Deflector для 06-08 Forester XT. Уступи место совку! — Блингстром

Если вы ищете защиту капота для Forester 06-08, вы найдете одну модель с пометкой «не для турбо-моделей». Почему Subaru решила не включать или не продолжать выпуск дефлекторов для турбо-моделей для Forester, я не понимаю. Все остальные модели, по-видимому, легко покупаются, кроме Forester 06-08.

После долгих исследований я обнаружил, что несколько других урезали центральную часть, чтобы обеспечить надлежащий поток черпака капота. Так что с моим верным подделкой Dremel и отрезным кругом, чтобы сделать то, что нужно, чтобы сделать свой собственный, я решил попробовать.

Свежий от Субару вот дефлектор Оем. Давайте вытащим его из пластика и нарежем! Оригинальная защита от насекомых Subaru.

Теперь о проекте. Я начал с того, что взял дефлектор в свою машину, выровнял линии капота и пометил их. Затем я измерил, чтобы найти центр дефлектора чуть ниже перевернутой области, которая отклоняет поступающий воздух в совок. Затем я провел линии по дуге вниз от боковой точки к центральной точке. Затем замаскируйте их малярным скотчем, чтобы избежать сколов при использовании отрезного инструмента.

Я начал свою ленту прямо за поворотом.

Отрезание. Это дает вам представление о том, где мои линии. Но выбирайте то, что, по вашему мнению, выглядит лучше всего!

Установив дефлектор обратно на капот, я проверил свои линии и начал шлифовать более грубые края и сглаживать дугу. Скруглив углы, я купил рулон обшивки автомобильной двери, чтобы покрыть верх. Если у вас есть инструменты, вы можете намочить шлифовку и отполировать край до гладкости и пропустить последний шаг.

Пробная примерка перед окончательной обработкой краев.

После их установки я использовал защитную накладку двери, чтобы закрыть порезы. Я не был слишком уверен в своей способности отшлифовать его до ровной гладкой дуги. Они справились со своей задачей, но через некоторое время на солнце и на высокой скорости клей рассыпался. Я решил попробовать дверную защиту другого типа, внутри которой был металл, который плотно прижимался. Который тоже, кажется, формируется и держится намного крепче… Думаю, это будет лучший ответ на этот вопрос.

Вот он… Посмотрим, насколько хорошо он сработает. Резиновая U-образная защита кромки

Установка была немного сложнее, но это дает мне надежду, что она не будет легко отсоединяться.

Подгонка намного плотнее!

Теперь, следуя заводским инструкциям Subaru, установите его на автомобиль.
