Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Теплый пол водяной своими руками имеет хорошие и плохие стороны. До того, как сделать теплый пол в частном доме, нужно учесть их все.

В чем плюсы водяного отопления:

• Подобная система обеспечивает комфортные тепловые условия. Тепло поднимается снизу вверх. Это прогревает все помещение. Особенно это актуально в частных домах с высокими потолками.
• Когда ноги находятся в тепле, понижение температуры окружающего воздуха незаметно находящимся в помещении людям.
• Поскольку теплый пол от отопления – низкотемпературный обогреватель, он не сушит воздух.
• В роли обогревателя используется вода температурой гораздо ниже, чем нужно радиаторам. Применение такой системы для отопления в частном доме хорошо совмещается с конденсационными котлами или тепловыми насосами.
• Существует возможность отключения части контуров от системы.
• Нагретый бетон долго сохраняет температуру и в помещении поддерживается стабильный тепловой режим. Это хорошо работает при использовании твердотопливных котлов.
• Вся укладка водяного теплого пола спрятана в полу и не нарушает общую картину комнаты.

Все элементы пола входят в напольное покрытие

Однако существует и ряд недостатков, на которые следует обратить внимание, устраивая водяные теплые полы в частном доме:

• Требуется качественное выполнение всех этапов монтажа до того, как залить теплый пол. Исправление ошибок или неисправностей по окончании работы – дело материально затратное, а иногда и невозможное.
• Теплый водяной пол в квартире может быть сделан только с разрешения соответствующих органов правления.
• Медленная и незначительная регулировка теплого водяного пола. Используя отопительный котел, можно настроить теплый пол на небольшой диапазон, в квартире с центральным отоплением нельзя регулировать вовсе.
• Не всякие покрытия совмещаются с теплыми поломи. На них не рекомендуется устанавливать громоздкую мебель или стелить ковры.
• Толщина теплого пола около 10 см. Это необходимо учитывать при проектировке комнаты в целом.
• Утепление межэтажных перекрытий увеличивает нагрузку на балки.
• Установка циркуляционных насосов и терморегуляторов обязательна.
• Устройство таких полов довольно недешево.

Взвешивая все за и против, нельзя сказать, что сделать теплые полы, – это повысить комфорт за небольшую доплату. Хотя многие мастера могут сделать водяной теплый пол в доме своими руками. Выполняя ряд важных правил, можно добиться положительных результатов.

Электрический теплый пол в частном доме. Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора . Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты . Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование . На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
4. Монтаж труб . Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору . Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки . Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла.

При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

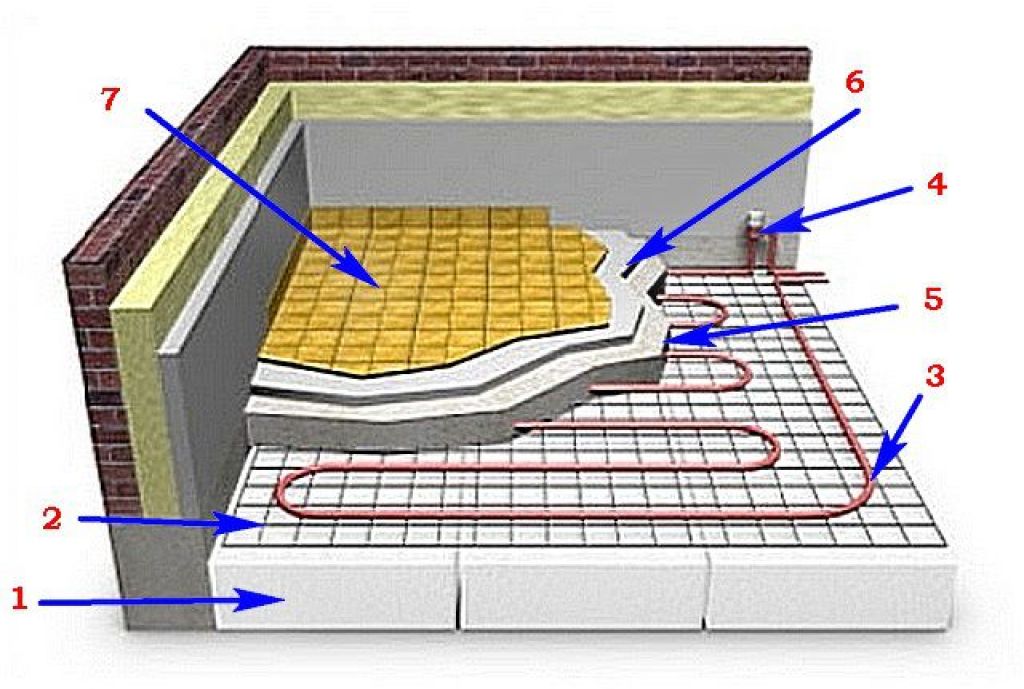

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

• Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
• Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
• Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
• Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
• Арматурная сетка или специальные модули для укладки труб;
• Трубы, уложенные в контур определенной формы;
• Бетонная стяжка толщиной не менее 5 см;
• Финишное декоративное покрытие.

Теплый пол в частном доме по грунту. Какой «пирог» должен быть под тёплым полом

Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:

• Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
• Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.
Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
• Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
• Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
• Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
• Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.

Видео как сделать тёплый пол своими руками.

Категории: Дом по грунту

Понравилось? Поделитесь с друзьями!

⇦ Газоблок или пеноблок, что лучше. Сравнение блоков

⇨ Фанера влагостойкая для пола. Влагостойкая фанера для пола

Теплый пол водяной от газового котла в доме своими руками

Если вы хотите сделать теплый пол водяной от газового котла в доме своими руками, то вам стоит остановиться на четырех важных моментах в этом процессе.

Для начала посмотрим, какие работы по шагам вам придется выполнить, чтобы сделать теплый пол водяной от газового котла в доме своими руками.

Последовательность работ

Будем считать, что согласование по газу вы получили, врезка в трубу произведена и вам остается только смонтировать отопительное оборудование в вашем доме.

Тогда все работы вам следует провести в следующем порядке:

1. Установка газового котла в котельной.
2. Обвязка котла.
3. Установка коллекторов системы отопления.
4. Монтаж трубок и фитингов теплого пола в отапливаемых помещениях.
5. Установка управляющей автоматики котла.
6. Подключение системы.
7. Проверка системы.
8. Монтаж финишного покрытия в помещениях.

Остановимся на указанных выше 4 важных моментах и каждый из них рассмотрим подробнее.

Обвязка газового котла

С точки зрения температуры теплоносителя система отопления с теплым полом является низкотемпературной СО.

Это значит, что редко когда температура теплоносителя в трубках пола превышает 40-45 С.

Исходя из этого, обвязка газового котла под теплый пол может быть сразу произведена полипропиленовыми или металлопластиковыми трубами.

На выходе из котла монтируется группа безопасности, хотя она и не имеет здесь такого значения, как, например, при использовании твердотопливного котла.

Тут же ставится расширительный мембранный бак, поскольку в зависимости от тактования котла будет иметь место тепловое расширение объема теплоносителя в системе.

Использование коллекторной системы с теплыми полами

Самый разумный вариант, который можно предложить при использовании теплых полов – это коллекторная система.

Поскольку система является низкотемпературной, важно, чтобы каждая ветка теплого пола в каждом помещении получала свою порцию теплоносителя с заданной температурой.

В противном случае мы будем иметь в первом по ходу помещении температуру пола в 40 С, а в последнем не будет и 20 С. В итоге часть помещений будет вымерзать в морозы.

Коллекторная система позволяет распределять теплоноситель по помещениям «параллельно», отправляя в каждую ветку теплоноситель заданной температуры.



Чтобы можно было задавать температуру для каждого помещения, используются термоголовки на коллекторах.

Также для обеспечения правильной циркуляции теплоносителя на каждую ветку работает свой циркуляционный насос.

Монтаж трубок теплого пола в помещениях

После того, как в помещении обустроен черновой пол, можно приступать к монтажу трубок системы жидкостного теплого пола.

В случае, когда используется стяжка для заливки трубок, сами трубки укладываются на основание и защищаются сеткой с двух сторон.

В случае, когда будет использоваться листовое финишное покрытие (ламинат, паркет, ковролин), трубки монтируются в крепления на черновом полу и защищаются сверху сеткой.

После монтажа производится заливка стяжки или монтаж финишного покрытия. Стяжка, в свою очередь, может быть покрыта напольной плиткой или залита финишными напольными покрытиями.

Погодозависимая автоматика при использовании теплого пола

Именно теплый пол является одним из самых сильных аргументов для использования погодозависимой автоматики вместе с газовым котлом.

Для высокотемпературных систем такая схема не очень актуальна. А вот для систем с низкой температурой теплоносителя в трубах необходимо именно заранее корректировать увеличение или уменьшение мощности котла в зависимости от приближающегося понижения или повышения уличной температуры.

В противном случае такая система (если она управляется только датчиками внутридомовой температуры) не справляется с колебаниями, и в помещениях может быть то холодно, то жарко.

Если же установлена погодозависимая автоматика, то еще до начала понижения температуры в помещениях котел начинает выдавать повышенную мощность, поскольку работает на показателях уличной температуры.

Настройки такой автоматики должны производиться в зависимости от тепловой инерции самого дома.

Кирпичный или блочный дом, например, обладает гораздо большей тепловой инерцией, чем каркасный, поскольку его стены изготовлены из более теплоемких материалов.

Как сделать теплый пол водяной от газового котла в доме своими руками — видео

Если вы решили сделать теплый пол водяной от газового котла в доме своими руками, видео поможет вам отследить все этапы обустройства и монтажа.

Как говорится, лучше один раз увидеть весь процесс собственными глазами и все записать, чем услышать и прочитать где-то.

Смотрите видео и задавайте свои вопросы в комментариях.

Лучшая система обогрева пола

Содержание

• 1 Почему система обогрева пола?
• 2 Почему водяной лучистый нагрев лучше электрического?
• 3 Почему система водяного теплого пола Warmboard?
  • 3. 1 1. Универсальный магазин для системы водяного лучистого отопления.
  • 3.2 2. Warmboard создает макеты зон.
  • 3.3 3. Длина трубопровода рассчитывается для вас.
  • 3.4 4. Макеты панелей рассчитаны для вас.
  • 3.5 5. Маломассивная система лучистого теплого пола.
  • 3.6 6. Структурный черный пол и система лучистого отопления в одном.
  • 3.7 7. Трубопроводы маркируются на нижней части подстилающего слоя.
  • 3.8 8. Простота установки.
  • 3.9 9. Снижение затрат на проектирование и строительство.
• 4 Впереди полы с подогревом – следите за нашими достижениями
• 5 Посмотрите это в видео

Если вы впервые на нашем блоге, мы, молодая пара, строим деревянный каркасный дом на заказ с наши собственные две руки, без долгов или без ипотеки. Одним из решений, которое нам пришлось принять, было то, как мы хотим отапливать наш дом, и мы хотели поделиться лучшая система теплого пола для наших нужд.

При строительстве индивидуального дома необходимо принять миллион решений. От того, как вы хотите построить свои бетонные стены, до того, как отапливать свой дом и какую марку кровли использовать, кажется, что каждый этап требует обширного исследования, поскольку каждое решение влияет на все остальные решения.

Задолго до того, как мы были готовы даже подумать о переезде в наш дом, нам нужно было решить, как мы собираемся отапливать дом.

Мы знали, что нам нужны полы с подогревом, потому что, будем честными, однажды испытав такую ​​роскошь, трудно забыть о ней и вернуться к холодным полам в ванной.

Однако недостаточно знать, что вам нужны полы с подогревом.

Вы хотите водяное отопление? Электрический нагрев? С какой компанией идти? Должны ли вы использовать систему «подключи и работай» или попробовать пойти по пути «сделай сам» и покупать компоненты системы по отдельности? Следует ли вам устанавливать трубы в гаражной плите вашего двухэтажного дома или у вас должно быть лучистое отопление на жилом уровне?

Нужно принять так много решений, и, как и в любом другом деле, стоит провести исследование, прежде чем вы зайдете слишком далеко в строительстве дома.

Мы не являемся экспертами в области систем лучистого отопления, на самом деле это далеко не так, но мы рады поделиться некоторыми сведениями о нашем процессе принятия решений, чтобы выбрать лучшую систему лучистого отопления для наших нужд .

Для чего нужна система лучистого обогрева пола?

Если вы читаете эту статью, скорее всего, вы уже знаете, что вам нужна система лучистого отопления и полы с подогревом. А почему бы и нет? Полы с подогревом — это круто!

Однако, если вы не уверены, зачем вам такая система, вот несколько причин, по которым вы можете ее рассмотреть.

• Уютно – В первую очередь (на мой женский взгляд) полы с подогревом – это уютно. Я был с ними всего в нескольких домах, но то чувство, которое вы испытываете, когда заходите утром в ванную, выложенную плиткой, незабываемо. Это отличный способ начать день. Каким-то образом уютные ноги заставляют чувствовать себя уютно все остальное тело.

• Комната контроля температуры в комнату — У вас когда-нибудь возникала проблема обогрева всего дома только для того, чтобы понять, что ваша спальня теперь слишком теплая, чтобы спать? А вы когда-нибудь хотели, чтобы в вашей спальне было холодно ночью, только чтобы понять, что остальная часть вашего дома замерзает, когда вы просыпаетесь? Да. Мы тоже. Лучистый теплый пол позволяет контролировать температуру в каждой комнате или в каждой зоне. Наш дом будет устроен так, что спальня будет отдельной зоной, офис — отдельной зоной, ванная — отдельной зоной, а жилые помещения — отдельной зоной. Будет сказочно круглый год.

• В доме нет холодных пятен . Многие люди в нашей лесной глуши полагаются на древесное тепло (в частности, на дровяную печь), чтобы согреться. Это почти всегда создает горячие и холодные точки в доме. В одном доме, в котором мы жили, дровяная печь была несколько отделена от остального дома, поэтому, несмотря на то, что она работала всю зиму, нам все равно приходилось иметь переносной электрический обогреватель в нашем офисе, потому что было невыносимо холодно.

• Лучше для новой деревянной рамы — Поскольку мы строим каркасный дом специально, а древесина зеленая, на самом деле не идеально слишком сильно нагревать конструкцию в первые несколько лет. Идеально, если деревянный каркас сохнет медленно, а для нас дровяная печь, скорее всего, перегреет конструкцию и приведет к слишком быстрому высыханию древесины. Лучистое тепло гораздо легче контролировать, и оно может обеспечить более равномерную температуру.

• Замкнутая система – Для большинства источников топлива требуется впуск и выпуск, а воздухообмен по своей природе неэффективен. Система лучистого отопления представляет собой замкнутую систему, не требующую воздухообмена, что просто делает такую ​​систему более эффективной.

Почему водяной лучистый нагрев лучше электрического?

Итак, как только вы решите, что вам нужна система лучистого отопления, вы выберете водяное или электрическое отопление?

Для нас ответ был очевиден, хотя и не для всех.

Поскольку мы не подключены к электросети и полагаемся на солнечную энергию, у нас нет доступа к большому количеству электричества. В частности, в зимние месяцы в нашем районе не так много солнца, поэтому нам нужно свести потребление электроэнергии к абсолютному минимуму, чтобы ни о чем электрическом не могло быть и речи.

Нам нужна была водяная система отопления, потому что она могла работать от дровяного котла.

Древесина является для нас неограниченным ресурсом, а иногда даже побочным продуктом других действий, которые мы выполняем на участке (строительство деревянного каркасного дома?!). Мало того, водяная система лучистого отопления чище, чем работа дровяной печи, поэтому у нас есть плюсы дровяного отопления без каких-либо минусов.

Водяное отопление также может обеспечить более равномерную температуру по сравнению с электрическим отоплением.

Почему водяная система теплого пола Warmboard?

Когда мы сказали нашим инженерам, что нам нужна водяная система лучистого отопления, они сразу же порекомендовали Warmboard. Они еще не вводили нас в заблуждение рекомендацией, так что это то, что мы проверили в первую очередь.

Причины, по которым они рекомендовали Warmboard, и причины, по которым мы решили попробовать, следующие.

1. Универсальный магазин водяной системы лучистого отопления.

Когда мы устанавливали гидравлические трубки в нашу плиту (подробнее о том, почему это не наша основная система отопления, см. далее в статье), мы покупали компоненты в основном у одного человека, но это был бизнес по поставкам радиации, и производители покупали разные продукты. .

Warmboard — это универсальный магазин системы лучистого отопления, который нам понравился.

Поскольку мы являемся строителями впервые, нам нравится подход Apple к строительным продуктам. Под этим мы подразумеваем, что нам нравятся вещи, которые подключаются и работают. Строительство дома и без того достаточно сложно, поэтому нам нравятся продукты, которые просто работают.

Warmboard может создавать схемы зон, прокладывать трубопроводы для зон, создавать компоновку панелей и предоставлять все материалы, включая трубки и коллектор.

Это не только облегчает нам задачу, но и если у нас возникнут проблемы с системой или какими-либо отдельными компонентами, мы можем позвонить в ОДНУ компанию, чьи продукты якобы работают вместе.

2. Warmboard создает макеты зон.

В нашей гаражной плите у нас либо есть одна большая зона, либо нет зон, в зависимости от того, как вы на это смотрите. Мы не были такими придирчивыми, потому что никогда не планировали использовать эту систему… мы только установили трубки и коллектор, чтобы не исключать такой вариант.

Тем не менее, мы не переусердствовали с размещением трубок, потому что все лучше, чем ничего.

Проектирование системы лучистого отопления для жилого этажа немного отличается. Компания Warmboard и их команда дизайнеров смогли проконсультироваться с нами по телефону, посмотреть наши планы этажей и помочь нам определить, что и где должны быть наши зоны.

3. Длина трубопровода рассчитывается для вас.

После того, как у вас есть схема расположения зон, вам нужно подумать о трубопроводах в каждой зоне.

Чтобы быть эффективным и не терять слишком много тепла, необходимо, чтобы отрезки труб не превышали определенной длины. В нашем доме есть большая зона, которая является основной жилой зоной (кухня, гостиная, прихожая и прихожая), и Warmboard может дать вам сгенерированное компьютером изображение того, как должны быть проложены трубы.

Опять же, не то чтобы нам не нравилось думать и напрягать мозги, но строительство дома — тяжелая работа, поэтому мы рады любой помощи, которую можем получить.

4. Макеты панелей рассчитаны для вас.

Warmboard имеет свои собственные фанерные панели (мы выбрали S-панели, которые представляют собой конструкционные панели чернового пола по сравнению с R-панелями, которые обычно устанавливаются поверх существующего чернового пола, как это обычно бывает при модернизации или реконструкции) с канавками для труб, предварительно -вырезать, экономя ваше время.

У них есть четыре типа панелей с цветовой кодировкой, и они дают вам карту того, какие панели размещаются в вашем доме. Мы должны признать, что это было очень приятно и легко соблюдалось в день установки.

5. Легкая система лучистого теплого пола.

S-панели Warmboard представляют собой подложку из фанеры толщиной 1-⅛ дюйма, которая считается маломассивной по сравнению с бетоном или гипсобетоном, которые имеют гораздо большую массу даже при толщине 1 дюйм.

Плиты могут долго нагреваться или охлаждаться, что может быть проблематично, особенно весной или осенью, когда ежедневно наблюдаются большие колебания температуры.

Небольшая масса Warmboard позволяет легко нагревать или охлаждать ее в течение нескольких минут, а не часов или даже дней.

Не только это, но и благодаря малой массе и высокой проводимости климат можно контролировать с помощью воды при более низких температурах по сравнению с другими системами, что приводит к экономии энергии и снижению износа компонентов системы.

6. Структурный черный пол и система лучистого отопления в одном.

Поскольку мы строим свой дом с нуля, все, что мы можем сделать, чтобы убить двух зайцев одним выстрелом, является для нас победой.

Мы все равно хотели использовать подстилающий слой из фанеры, и мы хотели систему лучистого отопления, так почему бы не сделать систему «все в одном», если нам это сойдет с рук?

7. Трубопроводы отмечены на нижней части подкладочного слоя.

Если вы посмотрите это видео, то увидите, что нам пришлось просверливать нашу бетонную плиту после того, как наши гидравлические трубки были установлены. Несмотря на то, что у нас были кадры с беспилотников, где были расположены наши трассы для труб, это было ужасающее событие.

Мы успешно просверлили девять отверстий в бетоне, но больше не хотим этого делать.

Теплая доска показывает, где проходят трубы в нижней части панелей, что означает, что если вам когда-нибудь понадобится что-то сделать с подложкой, вы будете знать, где проходят ваши трубы, что снижает вероятность прокола трубы.

Скажем вам – лучистая рулетка – не веселая игра. Совсем. Даже если шансы в вашу пользу, если вы проиграете, вы проиграете ПЛОХО.

8. Простота установки.

Warmboard включает прекрасный приветственный набор, который включает в себя инструкции по установке, пару больших распечаток ваших планов Warmboard (разметка панелей и отрезки трубок), фрезу, если вам нужно выполнить какую-либо нестандартную фрезеровку трубок (у нас будет немного немного сделать) и инструмент выравнивания.

У нас плохой опыт установки чего угодно. Если что-то можно (или нельзя) испортить, поверьте, мы найдем способ.

9. Снижение затрат на проектирование и строительство.

Чем больше масса вашей системы лучистого отопления, тем выше вес конструкции. Чем выше вес конструкции, тем больше компонентов необходимо спроектировать и укрепить, что означает дополнительные расходы.

Вперед с полами с подогревом – следите за нашими достижениями

Хотя мы хотели бы дать вам полный обзор того, как работает наша система водяного лучистого отопления, мы еще не совсем там, но мы это сделаем, прежде чем мы это узнаем!

На момент написания этой статьи нашей целью было просушить дом, а это значит, что нам нужны стены и крыша, поэтому установка излучающих труб — это последнее, о чем мы думали.

Несущий черный пол — единственный компонент системы, который мы установили, но мы очень хотим установить остальные.

Мы приглашаем вас задержаться и не только проследить за всем строительством нашего дома от начала до конца, но и посмотреть, как система лучистого отопления работает для нас все сказано и сделано!

Чтобы быть в курсе последних новостей о строительстве Debt Free Dream House, подпишитесь на информационный бюллетень KERF.

Смотреть это в видео

Мы задокументировали установку нашего чернового пола Warmboard… проверьте это, посмотрев плейлист ниже!

Эксперимент с лучистым теплом (с очень низким бюджетом)

Проект по восстановлению дома идет хорошо. Мы закончили все обрамление, а более высокие потолки и более открытая планировка намекают на уровень удивительности, который удивляет даже меня. Фото только сегодня утром:

Вот новая гостиная и кухня за углом сзади. Старая высота потолка была ниже этой стальной балки. За этими фанерными квадратами еще 2 гигантских оконных проема.

Несмотря на то, что я разрушил и восстановил довольно много домов для других людей, это первый дом, который мне посчастливилось создать практически с нуля для своей семьи, поэтому я отношусь к этому как к научному эксперименту. Я хочу встроить в него аккуратные энергосберегающие функции, но они должны быть экономичными и, по возможности, собственными силами.

Любой старый богатый парень может нанять первоклассного архитектора и строителя бутиков, чтобы тот построил для него новейший супердом с платиновым сертификатом LEED, который будет хвастаться в журнале Dwell… по цене 1000 долларов за квадратный фут. Но при дешевой энергии, квалифицированной рабочей силе и дорогих материалах для дома требуется больше размышлений и экспериментов, чтобы одновременно экономить энергию И деньги. И один из таких экспериментальных проектов — построить собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы должны настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха — большая коробка в вашем подвале, которая продувает воздух (и пыль) через огромную сеть. из громоздких воздуховодов, чтобы он мог достигать всех частей вашего дома через вентиляционные отверстия в полу. Это работает, но не элегантно: они издают шум, тратят на удивление много внутреннего пространства с воздуховодами и канавками, и их сложно установить или обновить.

Когда несколько лет назад моя небольшая строительная компания строила несколько домов с нуля, архитектор настоятельно рекомендовал использовать водяное (лучистое) тепло вместо принудительного воздушного. «Это огромная разница, — сказал он, — когда это тихое тепло излучается на вас сквозь пол, а не просто обдувается горячим воздухом».

К сожалению, когда я получил расценки от некоторых сантехников для этого типа системы отопления, стоимость была астрономической: 35 000 долларов или больше, когда полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились на продажу с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной вентиляцией, я неохотно решил пропустить вариант роскоши. Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться очень редко.

Теперь картина изменилась. Я научился делать свою собственную сантехнику, и новые технологии подешевели, что делает лучистое тепло намного более доступным. После нескольких долгих ночей исследований и онлайн-обучения я купил все необходимые детали, и мы собираемся установить эту присоску.

Что такое водяное лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и чувствовали тепло во всем теле, даже не касаясь стены? Как насчет того, чтобы почувствовать жар от раскаленного костра, даже сидя на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который напрямую нагревает вашу кожу. У жаркого костра в тихую горную ночь можно чувствовать себя совершенно согретым, даже когда температура воздуха вокруг минусовая.

Эта же концепция прекрасно подходит для обогрева дома с помощью водяного лучистого тепла: теплая вода циркулирует по трубам  под вашим полом, в результате чего пол нагревается и излучает тепло на вас со всех сторон. Нет воздуховодов и сдувания пыли, система работает бесшумно. И поскольку система нагревает вашу кожу одновременно с воздухом в вашем доме, вы чувствуете себя теплее при более низкой настройке температуры, что позволяет поддерживать прохладу в доме, экономя энергию. Но самое приятное может быть в том, что у вас постоянно теплые ноги , куда бы вы ни пошли в вашем доме.

Итак, как построить одну из этих систем? В двух словах, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть труб под полом и насос для циркуляции воды по всем этим трубам:

Хотя концепция проста, мое резюме упускает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также мили тщательно спаянной меди от сантехника за 35 000 долларов. Я имею в виду, дерьмо, это кажется тебе простым проектом «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Вдобавок ко всему, водяное отопление само по себе является искусством и наукой, с такими вещами, как Δ Тл, галлонов в минуту, БТЕ/ч и вычислением R-значения. Если вы сможете пройти через все это, вы столкнетесь с котлами, которые начинаются с за 2000 долларов, сложным набором деталей, в которых никто, кроме экспертов, не разбирается (вы не получите совета в Home Depot по сборке одной из этих систем). ), и всевозможные другие препятствия.

Однако, покопавшись во всем этом щебне, я нашел несколько упрощений, которые значительно снижают стоимость и сложность лучистого тепла, чтобы сделать его совместимым с DIY проектом для среднего умелого усатика. Уловки, которые я применяю для своей системы:

1. Использование безопасных для питьевой воды компонентов позволяет создать систему с «открытым контуром», которая требует меньшего количества клапанов и позволяет использовать элемент 2:
2. Использование одного безбакового водонагревателя как для горячей воды, так и для отопления дома сокращает стоимость котла на 2000-4000 долларов. Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
3. Циркуляционный насос с одной переменной скоростью устраняет большую часть расчетов потерь и размера контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
4. Использование предварительно изготовленного коллектора от Rifeng позволяет легко управлять и регулировать несколько зон без необходимости возиться с трубкой после ее установки.
5. И, конечно же, все сделано из PEX, чтобы исключить стоимость, медленный монтаж и теплопотери котельной медных труб.

Отказ от ответственности:  Как и во всех моих экспериментах, да и во всем моем образе жизни, здесь есть кое-что недоказанное. Я использую себя в качестве подопытного кролика, и возможны пробы и ошибки, и даже риск. Наслаждайтесь и учитесь, но не ныряйте как новичок только для того, чтобы слепо следовать за мной (еще одним новичком)!

Подводя итог, можно сказать, что система, к которой я пришел, относительно проста, и я изобразил ее для вас на этом рисунке:

Предлагаемая мной система лучистого отопления (щелкните, чтобы увеличить)

Пока что работа продолжается. Я уже запустил это системным разработчиком и получил его одобрение, а также выполнил часть установки, поэтому я уверен, что мы сможем заставить это работать. Но наверняка есть улучшения.

Самое замечательное в этом блоге то, что прямо сейчас его читают многие люди (включая профессиональных сантехников), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, мы будем очень признательны, и я буду обновлять статью по мере поступления новой информации. Я также опубликую второй пост, когда все будет готово, чтобы показать несколько незавершенных шагов и готовые фотографии.

На данный момент исправления считывателя:

• Добавьте расширительный бак перед насосом, а не после него, как показано сейчас
• Остерегайтесь роста бактерий Legionella в такой разомкнутой системе. В то время как редкие, бактерии опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и вы держите воду ниже 120F. Решение: убедитесь, что мое безбаковое устройство прогрето (легионелла умирает при температуре выше 122F, поэтому, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, сливайте или промывайте контуры отопления в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
• ИЛИ, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы вода системы отопления никогда не соприкасалась с горячей водопроводной водой. Для этого требуется кислородный барьер PEX и воздухоотделитель. Вы также можете приобрести проточные водонагреватели с двумя независимыми контурами: один на отопление, другой на питьевую воду.
• Добавьте обратный клапан на возвратную линию 3/4″, чтобы холодная вода не попадала обратно в коллектор, а не попадала в рим (думаю, это может произойти, когда насос выключен)
• На самом деле, добавьте обратный клапан на через каждый цикл , просто чтобы убедиться, что нет неожиданностей потока и вода течет в нужном вам направлении. В противном случае через петли может неожиданно пройти холодная вода.
• Многие безрезервуарные обогреватели (включая Rheem, который я рекомендовал выше) не имеют гарантии на использование в системах отопления. Это нормально для меня, так как я считаю, что гарантии в любом случае бесполезны. Но приятно отметить.
• Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта топленияhelp.com. Пока тред почти убедил меня в том, что я идиот, дело в том, что где-то в инете формируется похожее обсуждение по поводу каждую статью, которая когда-либо появлялась в этом блоге . Многие сантехники целыми днями проклинают этот сайт только потому, что я рекомендую, например, сделать некоторые из ваших собственных сантехнических работ с помощью PEX. Проблема в том, что мои коллеги-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжаться, но я обязательно проведу несколько тестов с моим другом, который работает в городской лаборатории очистки/анализа питьевой воды.

Как насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, у нас почти каждый день яркое солнце, но гораздо более прохладные ночи из-за того, что мы находимся на высоте 5000 футов над уровнем моря. Таким образом, в доме много окон, выходящих на юг, чтобы улавливать тепло, и больше тепловой массы, чтобы сгладить дневные и ночные перепады температуры.

Летом картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие навесы, которые я построил на доме, затеняют окна от остальной его части). Вы держите окна закрытыми в течение 90F дней, а салон остается прохладным. Летними ночами температура опускается ниже 60F, поэтому вы запускаете большой вентилятор, выдувающий дневную жару, чтобы все охладить и начать цикл заново.

Я считаю, что эта стратегия (наряду с тем, чтобы не быть Гигантским A/C Wussy) позволяет нам жить счастливо, не включая наш A/C в Колорадо. Но всегда есть резервная копия: в большинстве современных домов без воздуховодов для охлаждения используется мини-сплит-система кондиционирования без воздуховодов. Они могут быть более эффективными, чем центральные системы кондиционирования, потому что вы охлаждаете только те помещения, в которых накапливается тепло. Я добавлю такую ​​систему, если это необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки, вот моя корзина для покупок от PexSupply, моего любимого поставщика сантехники.
