как сделать своими руками, устройство по лагам с подогревом, в частном брусовом, конструкция

Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома. Такое решение позволяет создавать уютное жилье с отличным микроклиматом и естественным воздухообменом. Но часто возникает вопрос о том, можно ли делать в деревянном доме теплый пол и если да, то, как его реализовать своими руками?

Особенности использования

В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

[stextbox id=»2_znat»]Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.[/stextbox]

Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

 В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

При обустройстве теплого пола в доме, необходимо учитывать и то, что он сокращает высоту помещения, поэтому лучше всего его монтировать на этапе строительства. Если у вас высокие потолки, то можно сделать подогреваемые полы и в жилом доме.

[stextbox id=»3_na_zam»]Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.[/stextbox]

Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

  • мощность теплого пола не должна превышать 130 Вт/м2;
  • кабель укладывают равномерно по всей полезной площади пола;
  • деревянное покрытие не должно быть толще 22-24 мм;
  • материалы надежно защищают от влаги;
  • обязательно используется терморегулятор, датчик температуры пола и воздуха;
  • под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
  • перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
  • на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

Варианты конструкций и технология устройства в деревянном доме

В деревянном доме можно установить любой вид теплого пола, но более безопасным считается водяной пол. Если вы решили установить эклектический пол, то при соблюдении правил его монтажа и эксплуатации, он также является полностью безопасным и имеет высокую эффективность.

При выборе в качестве обогрева электрического теплого пола, реализовать его можно несколькими способами:

  • греющий кабель;
  • маты;
  • инфракрасная пленка;
  • карбоновые стержни.

Какой лучше?

Все варианты имеют свои недостатки и преимущества, и их выбор во многом зависит от того, каким будет финишное покрытие. Для керамической плитки, лучше использовать кабель или маты.

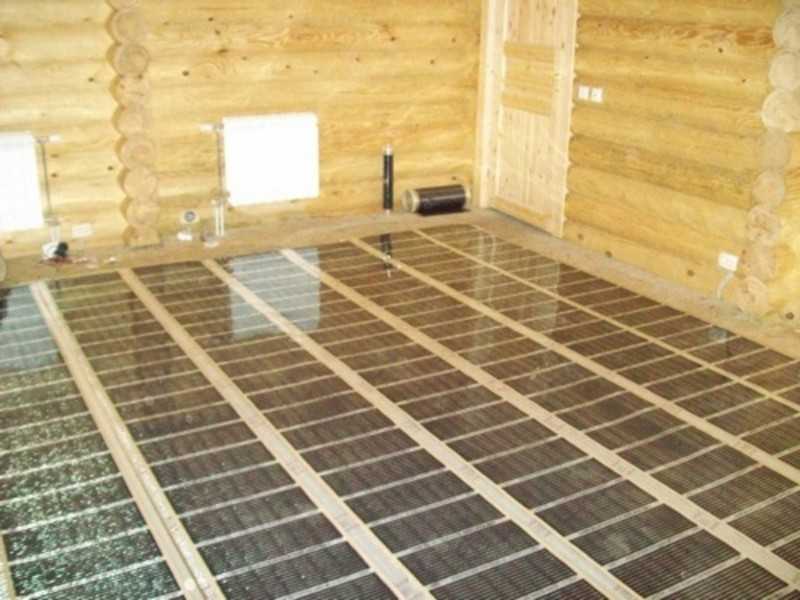

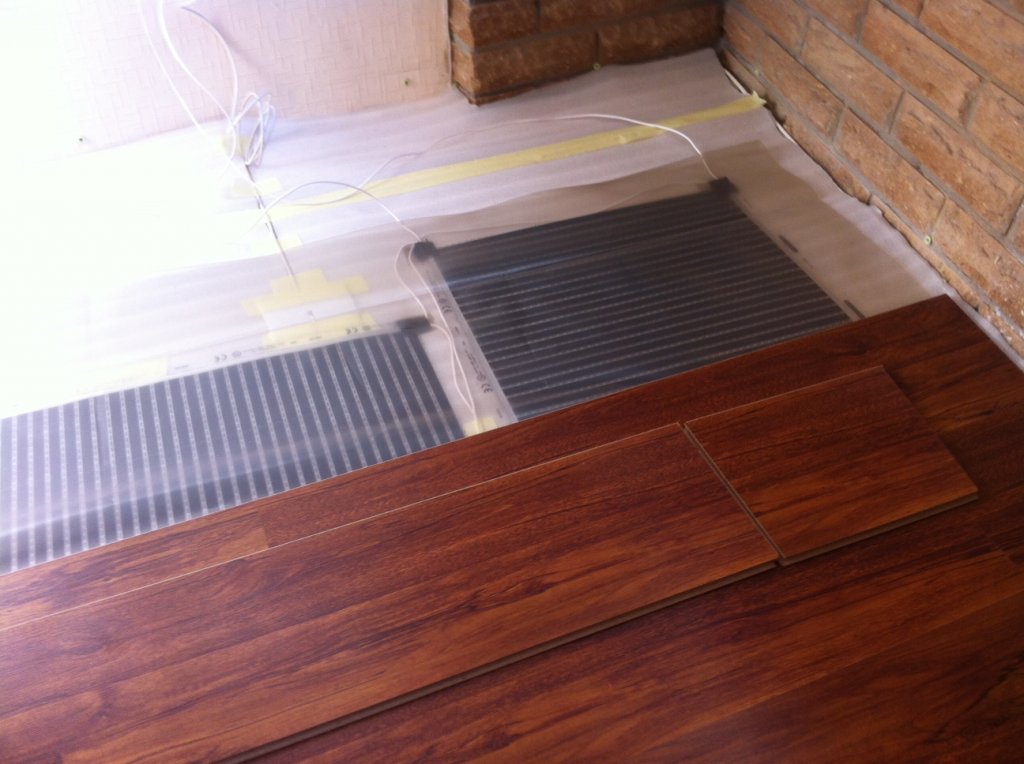

Для ламината, паркета или ковролина, лучше подходят инфракрасная пленка или карбоновые стержни.

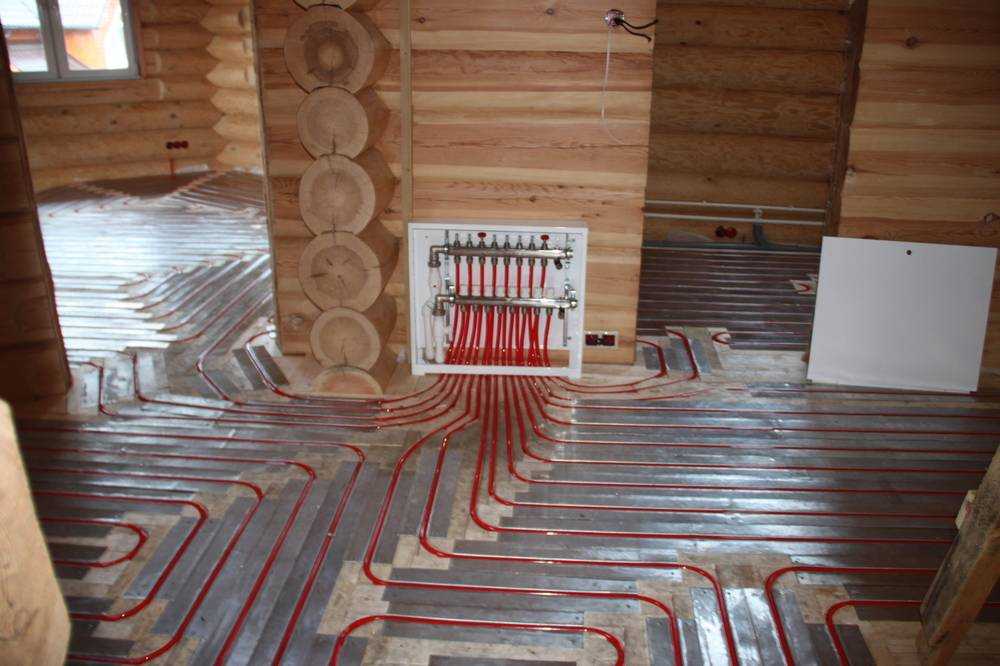

Теплый водяной пол подключают к котлу, как и электрическое отопление, он может использоваться в качестве основного или дополнительного обогрева деревянного дома.

[stextbox id=»2_znat»]Обычно водяные теплые полу устраивают в цементной стяжке, но в случае с деревянным домом, их чаще делают настильными.[/stextbox]

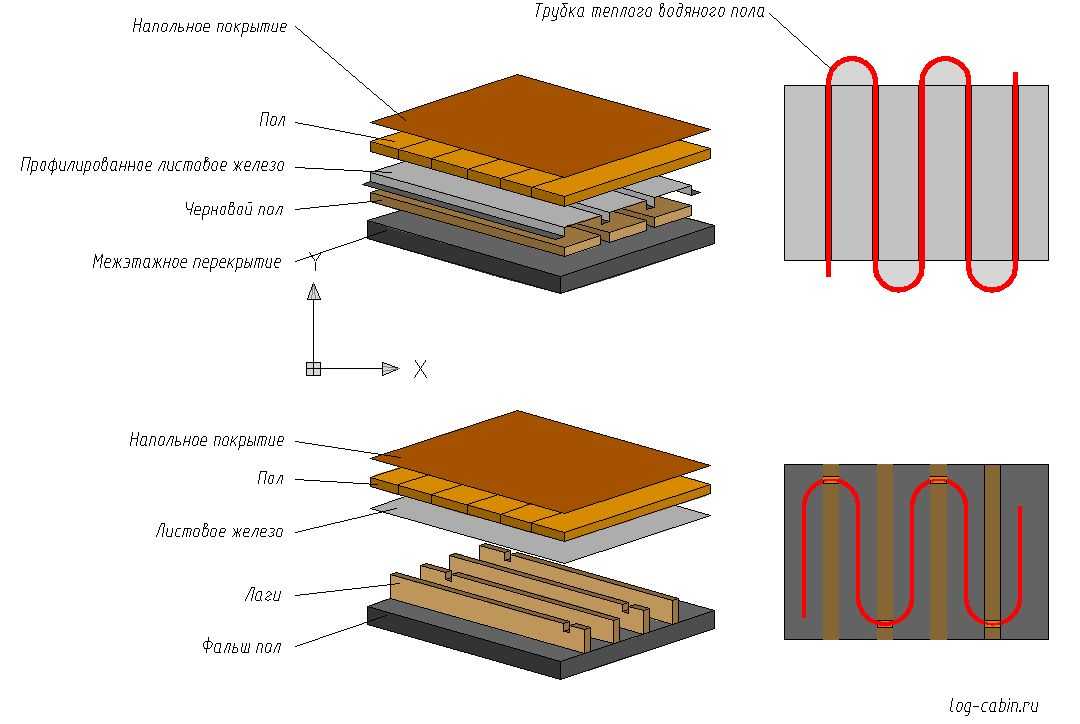

На лагах

Лаги укладываются на расстоянии 60 см и надежно крепятся к основанию. Удобно это делать на оцинкованных опорах, которые сначала выставляют и крепят к основанию, а потом к ним фиксируют лаги. Снизу к лагам крепят черновой пол, он нужен для того, чтобы уложить теплоизоляционные материалы.

После создания чернового пола, на него стелют гидроизолирующую пленку и слой теплоизоляции. Обычно используют минеральные плиты, достаточно их толщины 10 см. На плиты укладывают доски или полосы ДСП, с учетом схемы размещения труб или кабеля.

В качестве теплоотражателя, можно приобрести специальные пластины или сделать их из оцинкованного железа, к ДСП они крепятся гвоздями и их загибают так, чтобы поместилась пластиковая труба.

При укладке трубы, она не должна выступать выше уровня пола, иначе будет мешать во время монтажа чистового материала, поэтому толщина ДСП или досок должна превышать диаметр трубы. После укладки труб, поверхность покрывают листами фанеры и уже на нее укладывают чистовое покрытие.

[stextbox id=»1_wazhno»]При укладке листов фанеры, между ними обязательно оставляют зазоры порядка 5 мм, так как при нагреве, деревянные материалы будут расширяться. А по лагам электрический теплый пол обязательно делают с устройством воздушной прослойки.[/stextbox]

Фанеру берут только влагостойкую, при этом ее толщина должна быть не менее 10 мм. Швы можно заполнить герметиком, а можно и так оставить. После этого приступают к укладке финишного покрытия.

На листах пенополистирола

В деревянном брусовом доме редко делают теплые полы в стяжке, обычно используется специальные теплоизолирующие пластины, которые состоят из пенополистирола и покрыты алюминиевым профилированным материалом.

Наличие алюминиевого покрытия позволяет равномерно распределять тепло, а пенополистирол не дает теплу распространяться вниз.

При использовании таких листов на деревянное основание, шаг кабеля должен быть около 10 см, а его мощность на квадратный метр не более 100 Вт. Основание для пластин может быть как бетонное, так и деревянное, главное, чтобы оно было ровным и прочным.

[stextbox id=»2_znat»] Пенополистирольные листы устанавливают только в том месте пола, где будет проводиться его обогрев, в остальных местах используют влагостойкую фанеру или ГВЛ, соответствующей толщины.[/stextbox]

При укладке пластин, надо смотреть, чтобы совпадали их желобки, между собой они соединяются при помощи специальных фиксаторов. Если вам надо отрезать пластину определенного размера, то сделать это будет не сложно. В месте, где будет установлен датчик температуры пола, часть пластины вырезают при помощи обычного ножа.

После установки пластин, в желобки укладывают кабель, проверяют работоспособность системы. Осталось уложить подложку и можно стелить деревянное покрытие.

Теплый пол в стяжке уложенной на деревянное основание

Иногда возникает необходимость сделать стяжку на деревянный пол, например, когда лаги установлены на высоких столбах. Есть несколько условий, которые должны выполняться для того, чтобы на деревянное основание можно было уложить бетонную стяжку:

  • оно должно быть прочным и неподвижным;
  • расстояние между лагами должно быть небольшим, чтобы пол под тяжестью стяжки не проседал. Если это условие не соблюдается, то придется разобрать пол и добавить лаги, чтобы расстояние между ними уменьшилось. Чтобы снизить нагрузку на пол, можно использовать не цементную стяжку, а ангидритовые ровнители;
  • обязательно необходимо использовать армирующую сетку, достаточно сетки с ячейками 10х10 см.

Чтобы на гидроизоляционной пленке не образовывалась испарина, все швы заделывают эпоксидной шпатлевкой, так как она не пропускает влагу. Бывает, что стыки между деревянным покрытием и стенами достаточно большие, в таких случаях их необходимо заделать сначала пеной, потом эпоксидной шпатлевкой или можно использовать жидкую гидроизоляцию.

Сначала на деревянное основание укладывают гидроизолирующую пленку, затем утеплитель, это может быть, например пенофол. На следующем этапе укладывают армирующую сетку, на нее трубы или кабель, подключают их и проверяют работоспособность системы, после чего заливают песчано-цементным раствором.

[stextbox id=»1_wazhno»]Нельзя укладывать стяжку на свежие доски, они должны прослужить в отапливаемом помещении не меньше года.[/stextbox]

Выводы

Для деревянного дома теплый пол можно сделать как водяной так и электрический, есть несколько вариантов и способов его укладки. Все работы надо выполнять в соответствии с разработанными технологиями и рекомендациями, тогда вы сможете самостоятельно сделать эффективное и безопасное отопление, а в вашем доме будет тепло и уютно.

Полезное видео

можно ли класть на дерево в частном доме, как установить на деревянный пол, электро теплый пол в деревенском доме

Содержание:

Допустимо ли использование кабельных систем на деревянной поверхности
Организация теплого электрического пола на основании из дерева
Особенности укладки электрического теплого пола на основу из дерева
Рекомендации по безопасному использованию электрического пола на склонных к возгоранию поверхностях в деревянном доме
Видео

Согласно существующим рекомендациям, при использовании теплых полов в деревенских домах следует отдавать предпочтение водяным системам. Благодаря современным технологиям допускается также использование греющих кабелей и матов. Главное, чтобы во время монтажа была учтена пожаробезопасность здания, а для раскладки использовались наиболее эффективные провода.


Допустимо ли использование кабельных систем на деревянной поверхности

Если провести укладку электрического тёплого пола в деревянном доме очень грамотно, это обеспечит его абсолютную безопасность. В кабелях обычно имеется двойная защита, позволяющая не беспокоиться насчет возможности воспламенения древесины. Были составлены специальные нормы безопасного использования, с учетом характеристик строительных материалов, склонных к воспламенению.


Запрещается осуществлять монтажные работы в деревянном доме своими силами. Лишь специалистам по силам соблюсти все детали укладки и гарантировать абсолютную безопасность обогревающей системы. Правильно выбрав все необходимые материалы, а также придерживаясь определенных эксплуатационных ограничений, можно добиться безопасного использования электрических полов в строениях из пиломатериалов.

Организация теплого электрического пола на основании из дерева

Исследуя вопрос, можно ли класть теплый пол на дерево, следует учитывать следующие правила по безопасной эксплуатации:

  • Толщина дощатого настила, укладываемого поверх нагревающего кабеля, напрямую зависит от древесной породы. Доски хвойных сортов рекомендуется брать не толще 22 мм, твердых – 24 мм.
  • Лучше всего оснащать греющим кабелем нижние этажи зданий. В отдельных случаях допускается укладывать теплый пол в деревянном доме на втором этаже, однако для этого придется обзавестись дополнительной изоляцией.
  • Удельная мощность постилаемых матов или кабелей поверх деревянных лаг разрешена в пределах до 130Вт/м². Превышение этой нормы создает реальные условия для возникновения пожара из-за возгорания деревянных элементов. Подобные грубые нарушения правил безопасности лучше не допускать.
  • На тех участках деревянного пола, под которыми проходят нагревательные провода, запрещается установка мебели без ножек, постилка ковров и т.
    п. Из-за невысокой теплопроводности дерева кабель быстро перегревается, что заметно сокращает срок его службы.
  • В состав пирога электрического теплого пола в частном доме должны входить следующие слои: гидроизоляция, пароизоляция и фольгированный утеплители. Для удобства сверху подложки имеется специальный рисунок, облегчающий укладку провода.


Строгое исполнение перечисленных выше правил дает возможность применить любую разновидность укладки теплого пола в деревянном доме:

  1. Внутрь бетонной стяжки.
  2. В промежутках между лагами.

Во избежание возгорания не рекомендуется превышать температурный режим в +40 градусов. В целях профилактики деревянные элементы, напрямую соприкасающиеся с нагревательными кабелями, обрабатывают специальной защитой (антипиренами).

Особенности укладки электрического теплого пола на основу из дерева

Популярность монтажа кабельных электрических матов по деревянному перекрытию объясняется тем, что в этом случае не нужно отрывать ранее прибитые доски.

Для этого применяется один из следующих способов, как установить теплый пол на деревянный пол:

  • Обогревающие кабели укладываются на деревянный пол внутрь предварительно пропиленных вырезов. Стандартная глубина этих ниш – 20 мм. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов и затрат по времени.
  • Поверх деревянной поверхности. Для выравнивания неровностей основы поверх половиц постилается фанера. После укладки нагревательных матов можно применить любое из перечисленных финишных материалов – ламинат, паркет, линолеум.


Перед началом работы необходимо изготовить чертеж укладки нагревательного контура. Благодаря подробной схеме размещения кабеля можно предотвратить механические повреждения системы по ходу проведения последующих ремонтных мероприятий.

Рекомендации по безопасному использованию электрического пола на склонных к возгоранию поверхностях в деревянном доме

Древесина относится к строительным материалам с высокой степенью пожарной опасности. Деревянные конструкции специфичны тем, что для их возгорания не обязательно требуется открытое пламя: для этого достаточно постоянного нагрева поверхности.


Используя электро теплый пол в деревянном доме, следует выполнять следующие рекомендации:

  1. Самый безопасный вариант – использовать для обогрева деревянного пола саморегулирующийся греющий кабель для пола. Благодаря находящейся внутри него тепловой матрице обеспечивается автоматическое изменение насыщенности отопления по мере увеличения температуры воздуха в помещении.
  2. Саморегулирующиеся кабельные полы на деревянной основе удобны также тем, что таким образом сводится к минимуму риск перегревания системы из-за поставленных сверху предметов.
  3. Востребованность нагревательных матов объясняется простотой и удобством их конструкции, что позволяет оперативно провести укладку поверх существующего основания.
  4. При использовании электрических матов в деревянном доме практически не потребуются дополнительные финансовые вложения и масштабные строительные мероприятия.
  5. Обязательно нужно применять кабели, оснащенные двойной защитой. Полы коммутируются напрямую с автоматом. В местах, где кабель пронизывает опорные брусья, осуществляются пропилы. Их стенки необходимо изолировать фольгированным материалом.

С помощью теплых электрических полов обустраивается атмосфера комфорта и уюта в деревянном доме. Современные технологии монтажа в комбинации с использованием качественных материалов дают возможность добиться максимальной безопасности для людей и имущества.


Теплый электрический пол своими руками в частном доме под плитку

Сегодня мы поговорим про то, как проводить монтаж электрического теплого пола в дому.

СОДЕРЖАНИЕ:

Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

  • Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
  • Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
  • Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

  • Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
  • Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
  • Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выбирается место расположения терморегулятора.

Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.

При этом не рекомендуется устанавливать регулятор ниже 30 см от поверхности пола.

После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.

Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.

При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.

Одна из штробов будет использоваться для укладки датчика температуры.

После этих работ подготавливается поверхность пола, на которую будет укладываться система.

Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.

При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.

Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.

Далее приступают непосредственно к монтажу системы на пол.

Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем. При этом важно правильно выбрать его толщину.

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

Теплый кабельный пол в разрезе.

Как делают в деревянном доме.

Монтаж термоматов

Систему теплых полов, состоящих из термоматов, укладывать значительно проще.

После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.

Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.

Это позволяет укладывать термоматы максимально удобным способом.

Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.

Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.

Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.

Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.

Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.

Способы установки теплого пола под разное покрытие.

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

Читайте также:

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно.

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее.

Итог

Мы рассказали про основные способы установки теплых электрических полов.

Но нужно понимать, что в конкретном случае существуют свои нюансы, которые нужно знать, к примеру, установка теплых полов в деревянном доме.

Самостоятельно такие работы необходимо проводить только в том случае, если вы уверены в своих силах и понимаете, что делаете. С электричеством шутки плохи.

Укладка электрического теплого пола в деревянном доме

Содержание

  1. Можно ли уложить кабельные полы на дерево
  2. Теплый электрический пол под деревянный пол
  3. Электрический теплый пол на деревянное основание
  4. Основы безопасной эксплуатации на пожароопасных поверхностях


Хотя большинство профессиональных строителей рекомендует применять водяные системы отопления для частного деревянного дома, современные технологии позволяют безопасно использовать для этой цели греющий кабель и маты.

При укладке учитывается пожаробезопасность здания, проектируется и разрабатывается схема раскладки провода с максимальной производительностью, а также принимаются другие нюансы, связанные с проведением работ и безопасной эксплуатацией системы. Только в таком случае электрический теплый пол в деревянном доме создаст максимально комфортный микроклимат в помещении.

Можно ли уложить кабельные полы на дерево

Грамотно уложенный электрический тёплый пол в деревянном доме абсолютно безопасен. Кабель, как правило, снабжен двойной защитой, что сводит вероятность возникновения пожара к минимуму.

Существуют специально разработанные правила и основы безопасной эксплуатации, учитывающие особенности строительного материала с высокой вероятностью возникновения пожара.

Не стоит осуществлять монтаж в деревянном доме самостоятельно. Только профессиональная бригада сможет учесть все нюансы укладки и обеспечить соблюдение норм безопасности.

Правильный выбор расходных материалов, соблюдение определенных ограничений в процессе эксплуатации, делают возможным применение электрических полов в доме из натурального дерева, бруса или оцилиндрованного бревна.

Теплый электрический пол под деревянный пол

Укладка электрического кабеля под дерево имеет несколько нюансов, связанных с правилами безопасной эксплуатации:

  • Максимальный слой доски монтируемой сверху кабеля варьируется в зависимости от сорта дерева. Для хвойных пород толщина составит 22 мм, для твердых 24 мм.
  • Оптимальным является использование греющего кабеля на первом этаже помещения. При необходимости допускается укладка на втором этаже частного деревянного дома, но это потребует использовать дополнительную изоляцию.
  • Предел удельной мощности для раскладываемых матов или кабеля по деревянным лагам не должна превышать 130Вт/м². Превышение показателей приводит к повышенному риску возгорания и является грубым нарушением правил безопасной эксплуатации.
  • Сверху напольного покрытия в месте прохождения провода запрещается устанавливать мебель, класть ковер и т.д. Низкая теплопроводность деревянного покрытия приводит к быстрому перегреву кабеля, что приводит к сокращению сроков эксплуатации провода.
  • Пирог теплого кабельного пола для деревянных перекрытий должен состоять из: гидроизоляции и паробарьера, фольгированного утеплителя. Верхний слой подложки расчерчен для более удобного монтажа провода.


При соблюдении перечисленных выше рекомендаций, допускается применение любого способа укладки теплых полов в деревянном доме:

  1. Укладка провода в бетонную стяжку.
  2. Монтаж кабеля или нагревательных матов между лагами.

Максимальный температурный режим, позволяющий избежать возгорания, не больше 40°С. При этом, для обеспечения безопасности, следует позаботиться о противопожарной защитной обработке древесины от возгорания.

Электрический теплый пол на деревянное основание

Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.

Существует несколько способов выполнения данной операции.

  1. Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.
  2. Метод монтажа поверх деревянных полов. Половицы накрывают фанерой, выравнивая все неровности основания. После раскладывают нагревательные маты, монтируют любое понравившееся напольное покрытие: ламинат, паркет, линолеум.

Обязательно изготавливается схема укладки нагревательного кабеля. Подробный план расположения провода поможет избежать механического повреждения кабеля в процессе проведения дальнейшего ремонта в помещении.

Основы безопасной эксплуатации на пожароопасных поверхностях

Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.

В конструкции электрического теплого пола под деревянную поверхность необходимо учитывать эти особенности, что отразится на выборе кабеля и безопасной эксплуатации системы отопления.

  1. Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.
    Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели.
  2. Популярностью пользуются и нагревательные маты. Простая и удобная конструкция позволяет выполнить быстрый монтаж полов на уже существующее основание.
    Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ.
  3. Меры безопасности. Обязательно используется кабель с двойной степенью защиты. Полы подключаются непосредственно к автомату, устанавливается УЗО. В точках прохождения кабелем опорных брусьев, делают пропилы с изоляцией стенок фольгированным материалом.


Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.

Электрический теплый пол на деревянный пол

Содержание статьи

  • 1 Особенности применения и пожарная безопасность
  • 2 Устройство электрического ТП в конструкции пола на лагах
    • 2.1 Требования
    • 2.2 Этапы монтажа
  • 3 Применение электрического ТП под покрытием из дерева

Теплый пол в деревянном доме, насколько безопасна такая конструкция и возможно ли ею быстро и качественно обогреть все здание? Особенно часто этот вопрос возникает при использовании такой системы обогрева в конструкции пола из дерева, или при применении деревянного декоративного покрытия (паркетная доска, паркет). Рассмотрим насколько безопасно использовать электрический теплый пол на деревянный пол и как устроить такую систему грамотно.

Конструкция пола на лагах.

Особенности применения и пожарная безопасность

При выборе любой системы, связанной с электроснабжением и деревянными конструкциями нужно учитывать особенности этого материала. Основные проблемы, которые возникают при проектировании системы теплого пола в контакте с деревом такие:

  • Горючесть. Дерево – горючий материал, который нужно защищать от открытого огня и перегрева, которые могут возникнуть в электрических системах при коротком замыкании.
  • Склонность к усыханию. При перегреве из дерева улетучивается находящаяся в нем влага. При этом материал уменьшается в размерах, трескается, коробится и в некоторых случаях становится непригодным к эксплуатации. Особенно остро это влияет на декоративные покрытия.
  • Низкая теплопроводность. Это важно при покрытии систем теплого пола натуральным деревом. Тепло в таком случае плохо проникает в обслуживаемое помещение и не нагревает его до комфортной температуры. При этом само дерево может перегреваться.

Как устранить эти проблемы и использовать современную и удобную систему в контакте с деревом?

Для решения вопроса с пожаробезопасностью необходимо применять только системы, которые полностью соответствует всем требованиям электро- и пожарной безопасности. Второй важный момент – качественный монтаж. Все контакты должны быть изолированы в строгом соответствии с технологией монтажа.

Для деревянного пола на лагах и под декоративным покрытием из того же материала допустимо использовать все современные системы электрического обогрева: инфракрасную пленку, кабели, маты и стержни. Необходимо придерживаться таких требований:

  • Температура теплого пола под деревянным покрытием не должна превышать 27 °C.
  • Нельзя допускать резких перепадов температур в течение короткого времени. На протяжении суток возможно изменение температуры в пределах 5 °C.
  • Не допускается в контакт нагревательного кабеля напрямую с деревом.

Это в первую очередь относится к декоративному покрытию, но так же важно придерживаться этих требований при монтаже нагрева в деревянный пол на лагах.

Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр).

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

  • Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
  • Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
  • Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

  • На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
  • Далее устраивается слой теплоизоляции из минеральной.

    Сетка между лагами.

  • Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
  • На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами. Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Применение электрического ТП под покрытием из дерева

Основная проблема, которая возникает при применении системы электрического теплого пола под покрытием из натурального дерева – возможность его усыхания и появления зазоров между досками или паркетом. Для того чтобы этого избежать необходимо придерживаться правил, которые уже были приведены.

Важно! Температура пола не должна подниматься выше 27 °C, а перепады в течение суток 5 °C.

Для контроля используют температурный датчик в массиве стяжки или в воздушной прослойке между лагами.

Для комфорта также применяется датчик комнатной температуры. Такие системы с двумя температурными сенсорами рекомендуются как оптимальные для деревянных покрытий.

Конструкция теплого пола под паркетом.

Для грамотного устройства тёплых полов под дерево необходимо придерживаться таких правил и требований:

  • В первую очередь необходимо ознакомиться с инструкцией по монтажу конкретных изделий. Убедиться в допустимости их применения в системе с теплым полом.
  • При подборе общая мощность системы не должна быть выше 80 Вт/м². Также мощность должна быть равномерно распределена по всей площади пола.
  • Смонтированная система подогрева должна работать около двух недель до укладки декоративного покрытия.
  • За один-два дня до работы подогрев уменьшают до 18 °C.
  • После проведения работ по монтажу паркета или паркетной доски в течение одной-двух недель температуру постепенно поднимают до рабочей.

Кроме температуры при эксплуатации покрытия из натурального дерева важно придерживаться относительной влажности в пределах 40-60%. При этом материал не подвергается интенсивному высыханию и его характеристики оптимальны. При понижении влажности до 30% высыхание усиливается, что приводит к появлению зазоров и трещин. Если к этому добавляется высокая температура теплого пола, дерево портится большими темпами.

Также при устройстве теплого пола на бетонном основании можно применять систему с лагами, которые устанавливаются на стяжку. Между ними устраивается теплый пол, воздушный зазор позволяет оптимально контролировать температуру.

Так как существует ограничение на удельную мощность системы, иногда ее недостаточно для обогрева помещения, и необходимо применять дополнительные отопительные приборы.



Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Теплый пол на деревянный пол: виды и технология укладки

Особенности деревянного пола:

  • Меньше нагрузка на несущие конструкции – в некоторых случаях существуют ограничения по максимальной нагрузке на несущие конструкции и весу пола, и нет возможности организовать цементно-песчаную стяжку (её вес примерно 1400кг/10м2). В этом случае деревянный пол – решение проблемы.
  • Дерево требует более качественной тепло- и гидроизоляции
  • Деревянный пол обладает высокой степенью пожароопасности
  • Деревянный пол более подвержен процессам порчи и гниения

Поэтому к деревянному полу при организации его обогрева предъявляются повышенные требования как к самому нагревательному элементу, так и к технологии монтажа. Одной из наиболее востребованных систем обогрева деревянного пола является электрический обогрев.

На деревянном основании проще всего использовать пленочный или кабельный (нагревательные маты или секции универсального теплого пола, не требующие укладки в стяжку).

Пленочный теплый пол Teplotex-0.5

Нагревательный мат Gulfstream МГС2 (0,5 м²)

1 721 р. / шт

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

1 917 р. / шт

Преимущества электрического теплого пола

  • Низкая стоимость и простота монтажа по сравнению с обустройством водяных теплых полов или системы водяного отопления. Стоимость конвекторов (в особенности энергосберегающих) довольно высока, если оценить срок окупаемости такой системы, то выгода относительна.
  • Эффективное использование тепловой энергии, так как теплый пол прогревает помещение снизу-вверх. Это особенно важно для большой площади, так как конвекторы распределяют тепло неравномерно.
  • Находится под полом — не занимает место (что важно в небольших помещениях), не портит интерьер помещения.
  • Систему легко ремонтировать или менять, так как устройство электрического теплого пола не подразумевает внесения изменений в конструкцию деревянного основания.
  • Не сжигает кислород.

Инфракрасный пленочный теплый пол на деревянном основании

В деревянных домах в качестве напольного покрытия чаще всего используется линолеум или ламинат – лучшим вариантом в данном случае будет инфракрасный пленочный теплый пол.

Характеристики нагревательной пленки:

Укладка Под линолеум, ламинат, паркет
Тип обогрева Основной, комфортный
Удельная мощность 220 Вт/м
Напряжение 220 Вольт
Макс. рабочая t 45 °C
Макс. t воздействия 60 °C
Шаг отреза 25 см
Толщина 0.34 мм
Ширина 0.5/0.8/1.0 м

Свойства нагревательной пленки позволяют организовать безопасный экономичный обогрев деревянного пола. При монтаже инфракрасной пленки используется «сухой» метод монтажа, что как нельзя лучше сочетается с деревянным полом, т.к. на деревянном основании выполнение работ по заливке стяжки или слоя плиточного клея нецелесообразно.

Время монтажа варьируется в зависимости от сложности объекта и профессионализма монтажной бригады от 2х часов до 1 дня.

Особенности монтажа пленочного теплого пола на деревянное основание

Основные правила укладки пленочного теплого пола приведены в его инструкции по монтажу (раскладка, материалы, соединения, комплектующие). В данной статье перечислены особенности монтажа инфракрасной пленки на деревянном основании.

Пленочный теплый пол на деревянный пол укладывается двумя способами:

Укладка пленочного пола между лагами

В данном случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается непосредственно на утеплитель без использования подложки из фольги.

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и черновым полом должно быть не менее 30мм. Все соединения выполняются с соблюдением норм и правил по электробезопасности.

Данный способ монтажа повышает электро- и пожаробезопасность системы обогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция, далее укладывается термопленка и укрывается полиэтиленом. В заключение монтируется декоративное покрытие пола (ламинат или паркетная доска).

Важно! При укладке пленочного теплого пола на деревянную поверхность необходимо исключить любые перепады высоты, то есть поверхность должна быть ровной и чистой (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры толщиной 2-3мм для защиты термопленки от механических повреждений.


Плюсы

Необходимо учитывать, что этот способ укладки (непосредственно на плоскую основу пола) делает систему более эффективной по теплоотдаче, так как при этом пленочный пол непосредственно соприкасается с поверхностью напольного покрытия и не требуется обогревать воздушную прослойку между пленкой и черновым полом как в первом способе укладки. Кроме того, при ремонте и демонтаже не придется вскрывать основание пола.

Минусы

Из минусов данного способа укладки следует отметить необходимость делать углубления в слое фольгированной теплоизоляции (а в некоторых случаях и в черновом поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы обогрева необходимо строго соблюдать инструкцию по монтажу и эксплуатации для пленочного теплого пола.

Пленочный теплый пол Teplotex-0.5

Пленочный теплый пол Teplotex-0.8

Пленочный теплый пол Teplotex-1.0

Электрический кабельный теплый пол на деревянном основании

В качестве системы электрообогрева деревянного пола можно использовать нагревательные маты и универсальный кабельный теплый пол.

Как уже отмечалось ранее – бетонная стяжка на деревянном основании обустраивается нечасто ввиду ее нецелесообразности. В случае, если стяжка всё же планируется – монтаж кабельного пола производится по общей инструкции с соблюдением правил, указанных для соответствующей модели теплого пола.

Укладка нагревательных матов

Укладка нагревательных секций

При отсутствии стяжки нагревательный кабель укладывается между деревянными лагами. Для укладки между лагами можно использовать нагревательные маты с кабелем линейной мощностью 10-14 Вт/м.

Установленная на деревянном основании система обогрева не должна превышать удельную мощность 60 Вт/м2.

Для равномерного прогрева пола кабелем рекомендуется использовать в качестве аккумулятора тепла оцинкованный лист либо специальный алюминиевый лист с углублениями для нагревательного кабеля. Он укладывается поверх слоя утеплителя, непосредственно под нагревательный кабель или мат.

Для пропускания кабеля непосредственно через лаги в них прорезаются пазы шириной 60мм и прокладываются фольгированной теплоизоляцией либо теплоизоляцией на основе минеральной ваты. При расчете площади укладки теплого пола исключается площадь, занятая мебелью, бытовой техникой и других стационарных предметов. Подбор комплекта теплого пола производится в соответствии с характеристиками конкретной марки системы.

Расстояние от нагревательного кабеля до финишного покрытия пола должно быть не менее 30мм. Таким образом образуется воздушная прослойка, которая регулирует теплообмен между поверхностью пола и нагревательным элементом и не позволяет ему перегреваться. Расстояние от греющего кабеля до деревянных деталей пола (лаг) также должно быть не менее 30мм.

Общая толщина финишного покрытия пола должна быть не более 24мм, так как при увеличении толщины «пирога» теплопроводность уменьшается и обогрев становится неэффективным.

В электрических теплых полах используется резистивный греющий кабель, не обладающий способностью саморегуляции мощности и, соответственно, температуры. Поэтому в системе обязательно применяется терморегулятор. Выбор терморегулятора зависит от общей мощности системы:

Стандартные терморегуляторы имеют мощность 3,5кВт, что соответствует площади 15-16м2.

Подобрать терморегулятор

Внимание! В деревянных домах используется открытая проводка – это соответствие нормативам пожарной безопасности, производится накладной монтаж электрических приборов на металлической подложке.

Укладка нагревательных матов на деревянное основание

Для организации теплого пола на основе нагревательных матов на утеплитель укладывается оцинкованный лист. Нагревательные маты укладываются непосредственно на оцинкованный лист. Основа мата имеет клеевой слой, таким образом дополнительных креплений для системы не предусматривается. При необходимости дополнительного крепления рекомендуется просверлить в оцинкованном листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, как правило, она равна 0.5м. При расстоянии между лагами значительно больше этого значения (например, 0.7-0.9м), укладка нагревательного мата будет довольно затруднительной задачей, так как в этом случае придется разрезать по месту подложку мата и часто делать развороты нагревательного кабеля.

Нагревательный мат Gulfstream МГС2 (0,5 м²)

1 721 р. / шт

Нагревательный мат Gulfstream МГС2 (1 м²)

2 288 р. / шт

Нагревательный мат NanoThermal (0,5 м²)

1 721 р. / шт

Нагревательный мат NanoThermal (1 м²)

2 288 р. / шт

Укладка нагревательных секций на деревянное основание

Крепление нагревательного кабеля

Нагревательные секции так же как и маты укладываются на лист оцинковки поверх теплоизоляции, но в данном случае для крепления нагревательного кабеля используется металлическая строительная сетка или монтажная лента для теплого пола, которая крепится саморезами к оцинкованному листу.

При использовании сетки кабель крепится к ней пластиковыми хомутами с шагом 250-300мм по всей длине кабеля.

При использовании монтажной ленты кабель крепится при помощи «язычков» на самой ленте.

Для улучшения теплоотдачи кабеля рекомендуется его по всей длине проклеить алюминиевой лентой к поверхности оцинкованного листа.

При укладке нельзя допускать пересечения кабеля и в обязательном порядке соблюдается равномерный шаг укладки, предусмотренный инструкцией для данной модели теплого пола.

Теплый пол Gulfstream КГС2 (0,5 м²-0,8 м²)

1 499 р. / шт

Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)

1 755 р. / шт

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

1 917 р. / шт

Теплый пол Oasis (1,0 м²-1,8 м², 200 Вт)

2 221 р. / шт

Меры предосторожности при использовании теплого пола в деревянном доме

  • Качественная электропроводка
  • Электрический теплый пол чувствителен к локальному перегреву поверхности (эффект запирания). Необходимо избегать оставлять на полу объемные вещи ( например, матрас, одеяло и т.д.), крупный предмет без ножек (ящики, мебель и т.д.). Терморегуляция в этом месте может быть нарушена и данный участок системы может быть поврежден.
  • В целях экономии электроэнергии режим работы теплого пола лучше настраивать по времени пребывания в доме. Программируемые терморегуляторы позволяют установить дни недели и время суток работы системы электрообогрева.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Другие статьи на тему

Обратиться к производителю

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Комментарии для сайта Cackle

Электрический теплый пол своими руками. Видео, монтаж, устройство


Основные плюсы и минусы электрических полов

Перед тем, как сделать теплый пол своими руками, важно изучить все сильные и слабые стороны этого покрытия, для того чтобы установленный теплый пол так чтобы они служили вам долго.

К несомненным достоинствам данного изделия относятся:

  • Возможность использования теплого электрического пола, как в качестве основного источника тепла, так и в качестве вспомогательного;
  • Ровный и главное правильный обогрев всего помещения;
  • Широкий спектр применения в различных помещениях, от обычных жилых помещений до офисов;
  • Теплый пол электрический органично сочетается со всеми видами отделочных слоев, например, плиткой, ламинатом, линолеумом;
  • Допускается регулирование температурного режима и обогрева, как во всем помещении, так и в отдельных зонах;
  • Устанавливаемый теплый пол данного типа не требует дополнительной установки специального оборудования;
  • Для установки электрического пола не требуются специальные знания;
  • Стелс. Монтаж электрических теплых полов производится под финишный слой, а значит, готовый контур полностью скрыт;
  • Довольно длительный срок эксплуатации со всеми рекомендациями по эксплуатации.

Так как любое современное изделие, к сожалению, помимо плюсов наделено и минусами, то когда вы решите сделать электрический теплый пол своими руками, необходимо их учитывать.

Как установить теплый электрический пол — пошаговая схема

Шаг 1: подготовка

Для начала все манипуляции с полом принято проводить только после того, как ремонт потолка и стен был завершенный. Монтаж следует производить на чистое основание и желательно, чтобы оно было максимально ровным. Поэтому все подметаем, затираем, а если надо, то и ровняем, хоть стяжку будем делать. Его качество важно для будущего настила, но и для прокладки кабеля очень желательна поверхность без перепадов. После этого нужно пройтись по контуру теплоизоляционной лентой толщиной не более 1 мм. Можно использовать любой искусственный материал. Таким способом утепляем стены от стяжки, которая в дальнейшем будет отапливаться. Принцип применения ленты можно увидеть в нашем видео. Естественно, плинтусы не должны вам мешать, но к этому времени вы едва успели их поставить.

Шаг 2: Изоляция

После гигиенических и выравнивающих процедур приступаем к укладке подложки из теплоизоляционного материала. Это нужно для того, чтобы тепло от кабеля шло вверх, равномерным потоком и ни в коем случае не нагревало потолок соседа снизу. В качестве такой основы используется специальный материал со светоотражающим серебряным покрытием. Для квартир, расположенных в многоэтажных домах, толщины такого утеплителя в 3-4 мм будет вполне достаточно. Материал фиксируется степлером и монтажной лентой. Главное, чтобы стыки между листами были минимальными, а сами они не перекашивались при монтаже. Кстати, если вы думаете об установке теплых полов с помощью кабельного обогревателя в частном доме, то можете взять более толстый утеплитель.

Укладка подложки из теплоизоляционного материала

Шаг 3: натяжка кабеля

Затем укладывается кабель, который фиксируется на поверхности теплоизолятора специальными хомутами. Здесь могут быть вариации. Так, например, одна технология предусматривает этап укладки гидроизоляционного слоя поверх теплоотражающего материала, по другой – на слой пластика укладывается нагревательный кабель, а сверху фиксируется полиэтиленовыми лентами. Другие виды работы вполне возможны, поэтому здесь можно сказать только одно: внимательно читайте инструкцию. И, конечно же, этот этап работы не остался без демонстрационного видео, посмотрите его.
Важно отметить, что если решено установить бронированный кабель, то проблем быть не должно, но при использовании одинарного нагревательного провода необходимо учитывать следующие параметры:

  • шаг электрокабеля для теплого пола при монтаже должно быть 80–150 мм;
  • расстояние от стены до провода — 50-100 мм, от водопроводных и газовых труб — 100-150 мм;
  • Изгиб кабеля при монтаже не допускается менее 50 мм;
  • соединения проводов всегда находятся в зоне заливки стяжки.

Шаг 4: стяжка

Далее следует заполнение кабельного нагревателя слоем стяжки, сразу напольным покрытием или влагоизоляционным слоем. Здесь нужно смотреть на многие факторы: диаметр провода, характеристики помещения, этажность, материал пола и так далее. По большому счету, на этом основные работы по монтажу вантового пола заканчиваются. Далее следует установка термостата и системы управления. Здесь есть свои тонкости, которые также указаны в технической документации, а как это будет происходить в общих чертах, смотрите в приложенном видео. Неизменно только одно правило: проверка работоспособности теплого пола длится около суток. Если все работает нормально, можно переходить к заключительной части.

Заливка кабельного нагревателя слоем стяжки

Также следует отметить, что при заливке стяжки может поджидать небольшой, но очень неприятный подвох: частицы воздуха, при нарушении пропорции веществ для приготовления раствора, могут образовываться «поры», что может негативно сказаться на кабеле, и он вполне может перегреться. Чтобы этого не произошло, некоторые хитрые строители при монтаже используют добавку в виде клея ПВА в пропорции 1 кг вещества на 1 мешок цемента. Благодаря такому «компоту» слой становится практически монолитным, а тепло, исходящее от ТЭНа, направляется строго по его прямому назначению.

Шаг 5: отделка

Осталась окончательная отделка. Если полы готовились под плитку, то производится окончательная заливка бетонной стяжки. Затем остается дождаться полного высыхания. Есть один неприятный момент: в зависимости от типа используемого для заливки материала ждать его застывания придется очень долго. Иногда это занимает от 20 до 30 дней! Но не ужасайтесь сразу, а просто просчитайте все варианты. Промышленность не стоит на месте, и, вполне возможно, скоро появятся материалы, благодаря которым стяжка сохнет намного быстрее. Наконец, наступает момент, когда уже можно делать финишное покрытие. Будь то плитка, линолеум, ламинат или ковролин – решать только вам.

Основные способы укладки электрического пола

Способы, как допустимо укладывать электрический теплый пол своими руками, делятся на три вида:

  1. Непосредственная укладка в стяжку, а затем завершающий слой (кабельный подпольный отопление) установлен.
  2. Укладка поверх стяжки под плитку (электроматы).
  3. И прямая установка под напольное покрытие (полы с инфракрасным подогревом).

Вышеперечисленные виды исполнения позволяют укладывать электрический теплый пол в абсолютно разных помещениях вашего дома или квартиры.

Видео как уложить кабельный пол под стяжку:

Видео как установить нагревательный мат:

Электрический теплый пол своими руками. Видео, монтаж, устройство

Очень часто в современных квартирах в ванных комнатах устанавливают электрические полы, которые быстро и эффективно нагревают пол. Электрические полы представляют собой достаточно сложную инженерную конструкцию, включающую в себя нагревательный кабель, нагревательный мат, терморегулятор, теплоизоляцию и направляющие. По нагревательному кабелю передается слабый электрический ток. Под его действием кабель нагревается и начинает излучать тепло.

Подготовка основания

Когда делаем электрический теплый пол своими руками, важно тщательно подготовить основание.

На этапе подготовки основания проводим следующие мероприятия:

  • Снимаем старое покрытие и ревизуем стяжку. В том случае, если требуется смонтировать инфракрасный тепловой пол и стяжка находится в удовлетворительном состоянии, то поверхность просто тщательно очищается от грязи и пыли. Если необходима установка проводного теплого пола, то без демонтажа старой основы не обойтись, так как для того, чтобы спрятать кабель, потребуется новая стяжка, а это «съест» высоту потолков.
  • Следующий этап – укладка влагозащитного покрытия, в этом плане широко используется слой полиэтилена, но при желании допустимо использование своего варианта, например, рубероида. Далее на стены помещения крепится демпферная пленка. Гарантирует компенсацию теплового расширения при нагреве.
  • Затем укладывается теплозащитный слой. Укладка этого слоя значительно снизит потери тепла через основание пола. Тип теплозащиты выбирается в зависимости от направленности помещения и типа основания.
  • Если под полом находится неотапливаемое помещение, то толщина теплоизоляционного материала должна быть не менее десяти сантиметров, если под потолком устраивают теплый подвал или другие жилые помещения, то допустимо делать толщиной пять-два см.
  • Далее, если укладывается кабельный тип теплого пола, то укладывается кабель с дальнейшей заливкой стяжки, а если просто необходимо выровнять поверхность, то делаются наливные полы или стяжка.

Какая технология обогрева кабельного пола?

Подсознательный страх, что, несмотря на все гарантии надежности, водяные теплые полы могут затопить если не вас, то соседей снизу, заставляет отдать предпочтение второму варианту. Сложнее всего монтаж, связанный с протяжкой электрогреющего кабеля. Здесь необходимо точно выдерживать расстояние между «ступенями» провода и обращаться с ним достаточно аккуратно, не допуская повреждения изоляционной оболочки и центрального провода. После укладки нагревательного элемента в соответствии с инструкцией его заливают бетоном (толщина слоя 3-5 см). Мощность электрического кабеля может быть до 18 Вт на 1 метр. Это все. Вербальное редактирование кажется простым и понятным.

Полы с водяным подогревом

Провод можно использовать и с деревянным полом. При этом максимальная мощность системы отопления должна быть не более 10 Вт на метр.

Более современные технологии позволяют больше не устраивать танцы с бубнами при укладке одиночного нагревательного элемента, измеряя линейкой сантиметры между витками. Установка теплых полов с армированной сеткой стала значительным прогрессом. Представляет собой широкую ленту из сотового материала, внутри которой змейкой проложен кабель. Удобство заключается в том, что вам не придется мучиться, разматывая катушку с проводом, выписывая им зигзаги. Вы просто разматываете рулон, отрезаете куски ленты нужной длины, а затем соединяете концы электрического кабеля под сеткой. Такой теплый пол еще называют «матовым», потому что покрытия из скрепленных между собой армированных частей действительно создают своеобразный слой, похожий на мат.

Монтаж теплых полов с армированной сеткой

И, наконец, более позднее и, можно сказать, совершенное изобретение — инфракрасный пол. Он состоит из двух слоев полиэстера, между которыми находятся электрические нагревательные полоски из карбона. Пленка выглядит как солнечные батареи. Его толщина всего 0,5 мм, то есть чуть больше листа бумаги. Фиксируется как обычная наклейка на любой ровной поверхности. Это самый простой способ укладки, это по силам каждому из нас, и нет необходимости ждать, пока стяжка затвердеет. Настил уложен, и на него сразу можно поставить мебель. Еще одним преимуществом инфракрасного электрического теплого пола является то, что это наиболее экономичная и энергоэффективная альтернатива другим вариантам.

Монтаж элементов теплого пола

Грамотная расстановка элементов отопления предусматривает расстояние от стены 15 см, а от последующих отопительных приборов 10 см.

  • Если выбран термокабельный пол, то кабель укладывается с выбранным шагом по всему помещению, крепится к основанию и подключается к сети и обязательная проверка мультиамперметром на правильность подключения, затем заливается стяжка.
  • Если выбраны энергоматы или фольга, то их необходимо положить в местах, где не будет размещаться мебель и сантехника.
  • Уложенные маты и инфракрасная пленка также подключаются к сети и проверяются на исправность.

Электрический теплый пол своими руками сделать несложно, особенно если это ИК-пленка. При монтаже пленка крепится к основе специальным скотчем, а нагревательные маты имеют свой клеевой слой.

При установке провода следите за тем, чтобы он не был натянут, а изгибы были ровными и без перегибов. Это обеспечит длительный срок службы пола.

После проверки правильности монтажа подключаемых систем можно приступать к монтажу финишного покрытия.


Алгоритм укладки нагревательных матов

В этой статье мы рассмотрели, как установить и как уложить теплый электрический пол. Зная все тонкости и нюансы, вы легко сможете провести эту процедуру без посторонней помощи.

Разновидности теплых полов

Если кто-то уверен, что понятие «теплый» (точнее — обогреваемый) пол появилось недавно, то пусть приготовится удивиться: системы таких покрытий были известны еще в доисторические времена. Так, например, одно из первых упоминаний относится к Древнему Риму. Знаменитые бани, известные с 5-го класса средней школы, были оборудованы подобным каменным покрытием, в котором по каналам циркулировал горячий воздух. Такими изобретениями могут похвастаться и всемирно известные русская и турецкая бани. Но у нас не древность, а время новых технологий, а потому способы утепления пола в нынешних квартирах ушли далеко вперед.

Система обогрева

Сегодня никто не будет протягивать трубы под паркет и наполнять их паром. Идея, представленная древними, изменилась и существует как теплый пол с циркулирующей водой или нагревательным кабелем. Вкратце, водяная система отопления представляет собой систему гибких труб, проложенных под верхним слоем напольного покрытия, а принцип работы такой же, как и у обычных чугунных радиаторных батарей, устанавливаемых под окнами. Кстати, подключение к центральному отоплению — одна из функций этого этажа. Второй способ повысить температуру под ногами — электрический нагревательный кабель. Остановимся на его описании, разберем, как происходит установка, не обойдемся и без многочисленных видеороликов.

Устройство и принцип действия

Любой электрический пол в самом общем случае представляет собой многослойную конструкцию. Может включать в себя слой теплоизоляции, базовый слой, установленные нагревательные элементы, армирующий слой , на который укладывается напольное покрытие. В зависимости от используемых в системе элементов, места ее монтажа и ряда факторов имеет свои особенности в послойном устройстве электрического теплого пола.

Выделение тепла происходит в результате прохождения электрического тока через распределенные нагревательные элементы с высоким удельным сопротивлением. Такие термоэлектрические нагреватели изготавливаются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей , пленок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, вырабатываемое в результате преобразования электроэнергии в резистивные нагреватели (кабели, стержни, пленки), легко регулируются. Для этого в системах используются автоматические и ручные термостаты. Одним из преимуществ теплых электрических полов является простота автоматизации контроль температуры. Возможность запрограммировать работу теплого пола в любое время, значительно повышает комфортность его эксплуатации.

Применение автоматических блоков позволяет значительно (до 50%) повысить КПД энергопотребления. Однако ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также обеспечивает значительную (не менее 30%) экономию электроэнергии.

Технология и видео процесса монтажа электрических теплых полов пленочного типа


Пленочные инфракрасные обогреватели сочетают в себе максимальный набор положительных характеристик: просты в монтаже, быстро прогревают помещение, энергоэффективны. Основное преимущество заключается в том, что при использовании в качестве финишного покрытия ламината, линолеума, ковролина и других быстромонтируемых материалов систему можно сразу ввести в эксплуатацию.

Технология монтажа пленочного нагревателя:

  1. Подготовить распределительную коробку для установки термостата и выточить паз в стене.
  2. Очистите и при необходимости выровняйте пол.
  3. Уложить теплоизоляцию на основе полипропилена или металлизированной пленки ( алюминиевая фольга не допускается! ) отражающим слоем вверх, закрывая стыки строительным скотчем. При формировании электрического пленочного теплого пола отзывы настоятельно рекомендуют оценивать состояние основания. Если пол мокрый, следует сделать гидроизоляционный слой из ПЭТ-пленки, и только потом покрыть теплоизоляцией.
  4. Нарежьте полосы утеплителя определенной длины (не более 10 м), отступив от стен на 200-300 мм. Резка допускается только по линии разграничения (штриховая) с последующей изоляцией медных контактов.
  5. Установить планки в рабочее положение: медные шины соприкасаются с теплоизоляцией (смотрят вниз), полосы не накладываются друг на друга и не пересекаются (расстояние между ними около 100 мм).
  6. Закрепите нагревательные элементы лентой.
  7. Установите заклепки на соединительные провода — всегда под фольгой (полосы соединяются параллельно). Конфигурация заклепок и тип приспособления для их зажима определяются конкретным производителем.
  8. Соедините соединители медными шинами и изолируйте стыки битумной лентой.
  9. Подсоедините блок к термостату. Подключать пленку теплый пол электрический видео рекомендую только после измерения сопротивления и зарисовки схемы расположения нагревательных элементов. На этом этапе также можно оценить мощность установки, которая должна быть на 20 % ниже максимально возможной нагрузки термостата: P = U2 / R, где U — напряжение, 220 В.
  10. Установите датчик температуры непосредственно под нагревательной лентой, желательно в наименее нагруженном месте (провода можно спрятать под теплоизоляцию, предварительно приклеив скотчем).
  11. Проверка системы.
  12. Укладка финишного слоя. При укладке ламината, линолеума или ковролина рекомендуется гидроизолировать нагревательные элементы толстым полиэтиленом (около 80 микрон) или постелить подложку. Перед укладкой плитки сетку следует монтировать поверх пленочного утеплителя, закрепляя ее в местах, где нет полос.

Сооружая своими руками электрический теплый пол на основе пленочных ТЭНов, следует учитывать :

  • Запрещается нарушать целостность графитовых элементов!
  • При укладке ламината или линолеума необходимо выдерживать зазор между стеной.
  • Установка полос под мебелью и другими предметами, особенно при использовании податливого финишного покрытия, настоятельно не рекомендуется.
  • После укладки плитки запрещается включать функцию обогрева в течение трех недель.

Установка электрического пола

Прежде чем приступить к установке нагревательных элементов, необходимо составить на бумаге план установки, на котором оптимально распределить нагревательные кабели и элементы. Необходимо учитывать особенности помещения, расстановку мебели и сантехники, места прокладки труб, электрокоммуникаций и другие детали. Необходимо распределить нагревательные элементы по тем зонам, в которых они будут наиболее эффективны. После того, как макет продуман на бумаге, необходимо воплотить его в жизнь. Терморегулятор следует разместить на стене в удобном месте. От него проложены электрические кабели и проложен провод с датчиком температуры. Если в ванной установлен теплый пол под плитку, необходимо предусмотреть заземление. Первый слой – отражающая теплоизоляция, отражающей стороной вверх, после чего на стены укладывается слой гидроизоляционной пленки с небольшим нахлестом. Краевой утеплитель устанавливается по периметру пола.


Перед прокладкой необходимо проверить работоспособность электрического кабеля и всей системы. Элементы теплого пола крепятся специальной крепежной лентой. Ленточные инфракрасные полы укладываются поверх слоя утеплителя и фиксируются клейкой лентой.


После прокладки и подключения кабелей необходимо проверить работоспособность системы, изоляцию и измерить сопротивление системы с помощью специальных приборов. Далее делается бетонная стяжка. Это самый простой способ сделать теплый бетонный пол.

Особенности расчета

Перед тем, как сделать электрический теплый пол, следует определиться, будет ли система использоваться как основной или дополнительный источник тепла. От этого напрямую зависит расчет. Если обогрев пола дополнительный, то требование будет одно – мощности должно хватать для прогрева пола до комфортного уровня температуры. Как правило, это +29 градусов. Но если установка будет использоваться для основного отопления, тепла должно хватить, чтобы компенсировать теплопотери здания. Расчеты здесь незаменимы. Расчет электрического теплого пола можно выполнить двумя способами.

Первый способ расчета электрического теплого пола

Суть первого заключается в том, что сначала определяются теплопотери квартиры с учетом ряда факторов. Например, тип остекления, размер окон, площадь, материал и толщина наружных стен — все это влияет на потери тепла в помещении. Различные строительные материалы имеют разную степень теплоотдачи. Конечно, такой расчет сложен. Но с другой стороны, он самый точный.

Важно помнить, что обогреваемая поверхность должна составлять не менее 70% площади помещения. Там, где планируется разместить мебель, крупную бытовую технику, ТЭНы прокладывать нельзя. И это тоже следует учитывать при расчетах.

Чтобы провести правильный расчет теплого электрического пола — онлайн-калькулятор будет очень кстати. Вы также можете обратиться за помощью к специалистам.

Второй метод расчета

Второй вариант расчета несколько проще. Проводится по среднестатистическим данным. Так, для основного отопления всех комнат в доме необходимая мощность составляет 180 Вт/м2. Но, если в качестве дополнительного источника тепла предполагается установка теплого пола, то показатели будут отличаться для разных помещений. Так, для жилых комнат, кухни, расположенных на первом этаже, а также для санузла необходимая мощность 140-150 Вт/м2. Если жилые комнаты и кухня на втором этаже и выше, необходимая мощность будет чуть меньше – 120-130 Вт/кв.м. Для балкона значение составляет 180 Вт/м2.

Для расчета теплого электрического пола необходимо площадь, не занятую предметами мебели, умножить на указанную норму. В результате получается максимальная потребляемая мощность, необходимая для того, чтобы качественно и качественно прогреть пол.

электрический или водяной, установка теплого пола

Содержание статьи:

  • Можно ли сделать теплый пол в деревянном доме
  • Какой тип выбрать
  • Устройство теплого пола в частном доме
  • Как установить
  • Преимущества и недостатки

Теплый пол в деревянном доме представляет собой совокупность приборов управления и нагревательных элементов, расположенных между плитой нижнего перекрытия и отделкой. В зависимости от типа устройств и материалов, используемых при строительстве, эти конструкции могут входить в состав общей системы отопления или выполнять эту функцию самостоятельно. При грамотном подходе к проектированию и правильно выполненном монтаже теплые полы эффективно справляются с поддержанием комфортного микроклимата во всех помещениях здания.

Можно ли делать теплый пол в деревянном доме

Ограничения по устройству теплого пола распространяются на водяные контуры в многоэтажных домах

Собственник частного дома волен оборудовать любой тип магистральных и вспомогательное отопление. Ограничения распространяются на водные контуры в многоэтажных домах, где проживает несколько семей и имеют общие коммуникации. Причины запрета заключаются в том, что заполненные водой трубы вместе с залитой стяжкой имеют большой вес, создавая недопустимую нагрузку на стены и плиты перекрытия. Кроме того, не исключена возможность протечек из-за разрыва стенок трубы или износа прокладочного материала в местах стыков. Даже в одноэтажном доме это опасно. Он заключается в том, что вода может подточить фундамент и повредить коммуникации, расположенные на цокольном уровне. Еще одним фактором являются теплопотери, возникающие в стояке из-за контура, встроенного в одну из квартир. Пройдя через него, вода остывает и в охлажденном состоянии попадает к соседям снизу, что неблагоприятно сказывается на микроклимате в их жилье.

Если жилье является частным, его владельцы сами несут ответственность за собственную безопасность. Ограничений по обустройству дополнительного отопления нет, так как не затрагиваются интересы государства, управляющей компании и соседей.

Но это не значит, что к этому событию можно подходить поверхностно. Собственные средства следует инвестировать обдуманно и максимально эффективно. В противном случае счета будут расти, а уровень комфорта не изменится.

Какой тип выбрать

В качестве одной из отделок используется инженерная доска.

При строительстве дома из массива дерева в качестве перекрытий между этажами могут быть использованы легкие железобетонные плиты или брус. Оба материала имеют свои плюсы и минусы. Пустотные плиты весят больше, но прочнее и лучше сохраняют форму. Брус легкий, его можно укладывать вручную, но он имеет свойство прогибаться под собственным весом и воздействием, которое оказывают люди и мебель. В большинстве случаев отделка плиты перекрытия выполняется деревом в виде досок, паркета, фанеры или ламината.

При выборе типа напольного обогревателя следует учитывать следующие особенности древесины:

  • Низкая теплопроводность. Если под досками разместить источники тепла, то оно будет практически полностью ими поглощаться. Исключением могут быть сорта древесины, отличающиеся высокой плотностью: дуб, лиственница, кедр. Они хорошо проводят тепло, но стоят настолько дорого, что не всем по карману.
  • Подверженность деформации. При постоянном нагреве из материала уходит влага, он теряет объем и покрывается трещинами. Если подача тепла прерывается, древесина впитывает влагу, расширяется и гнется.

Одним из вариантов универсального финишного покрытия может быть инженерная плита или древесно-полимерный композит. Эти материалы обладают высокой теплопроводностью, легкостью и водонепроницаемостью. При этом их стоимость вполне доступна даже для бюджетного строительства.

Есть два одинаковых по назначению, но разных по принципу действия типа теплого пола — водяной и электрический.

Водяной пол

Система подогрева пола

Конструкции представляют собой замкнутые петли спиралевидной или змеевидной конфигурации. Вода в трубах движется под давлением, которое создает центробежный насос.

Водяной теплый пол в деревянном доме имеет следующее устройство:

Особенностью водяных систем является необходимость заливки стяжки, которая принимает и распределяет тепло по поверхности, защищая при этом контуры от механических повреждений. Сделать стяжку можно из любого теплопроводящего материала – цементного раствора, полимерного или эпоксидного. К отделке требования аналогичные – она должна хорошо проводить тепло. Для достижения нужного эффекта на основание следует уложить керамическую плитку или залить декоративной жидкой массой.

Электрические полы

Инфракрасная пленка для монтажа теплого пола

Электрические системы не имеют таких рисков, которые присущи водяным аналогам. Конструкции легки, просты в установке и не требуют обслуживания. Следует иметь в виду, что всегда существует риск возгорания в случае критического повышения температуры или короткого замыкания на линии.

Существуют такие разновидности электроприборов для обогрева полов:

  • Кабель. Изделия представляют собой провода, заключенные в гибкую изоляцию, равномерно нагревающиеся по всей длине под действием тока. Укладываются в формы, на металлическую сетку или между маяками. Имеют толщину 6-15 мм, мощность 20-40 Вт/лм. После укладки их заливают цементным раствором.
  • Маты Изготовлены в виде тонких проволок, вплавленных в гибкую пластиковую сетку. Имеют вид полос длиной до 200 см и мощностью 120-250 Вт/м². Толщина 2-3 мм позволяет не делать стяжку, а сразу покрывать маты клеевым составом при укладке плитки на пол.
  • Пленка. Внутри гибких полосок толщиной 0,5-0,8 мм находятся покрытые углеродом медные проводники, возбуждающие инфракрасное излучение. Особенностью пленки является отсутствие необходимости в стяжке, так как излучение проходит через все материалы. Полосы можно приклеить к основанию, а затем покрыть плиткой, линолеумом и всеми видами паркета. Мощность изделия варьируется в пределах 100-200 Вт/м².

Выбор системы теплого пола производится исходя из особенностей помещения, состояния отделки и целесообразности вмешательства в напольное покрытие.

Устройство теплого пола в частном доме

Поскольку плита перекрытия соприкасается с полом или непосредственно с грунтом, особое внимание уделяется его утеплению и утеплению. надежный барьер от холода и сырости. Кроме того, следует выбирать устойчивые к плесени материалы, обеспечивающие вентиляцию и отвод пара.

В частном доме утепленный пол состоит из следующих слоев (снизу вверх):

  1. Черновой пол. Укладываются на блоки или столбчатые кирпичные опоры. Служит основой для последующих конструкций. Изготавливается из досок, обработанных антисептическими препаратами против микроорганизмов и насекомых.
  2. Мембранная изоляция. Используются диффузные мембраны и пленки, выводящие влагу из помещения в одном направлении. Различают утепление полов, устраиваемых над цокольным этажом и на земле.
  3. Изоляция. В качестве наполнителя используются синтетические и натуральные материалы – минеральная вата, пеноизол, эковата, керамзит, торф, войлок, солома, древесная стружка.
  4. Пароизоляция. Использованы мембранные пленки и ткани, закрепленные на каркасе.
  5. Чистый пол. Представляет собой основу, которая изготовлена ​​из плит, досок или досок. В зависимости от качества материалов используется в качестве финишного покрытия или основы под укладку отделки.

Если на основание уложена бетонная плита, для ее утепления можно использовать гидроизоляционные материалы, такие как пенополистирол и пенополиуретан.

Как монтировать

Схемы укладки

Монтаж теплых полов всех видов начинается с составления схемы, расчетов и закупки стройматериалов. Следующий этап – обустройство основания.

  1. Отделка удалена. Если вы планируете использовать его снова, демонтаж необходимо проводить крайне осторожно.
  2. Основание очищено от мусора, пыли и торчащих осколков. Узкие зазоры расширяют и герметизируют герметизирующим материалом.
  3. Несущая пластина обработана грунтовкой соответствующего назначения.
  4. В зависимости от типа пола укладывают гидроизоляционные слои и утеплитель.

После этого начинается укладка ТЭНов. Делается это в соответствии с их комплектацией:

  • Кабель укладывается в заранее подготовленные формы. При этом необходимо соблюдать минимальный радиус изгиба, чтобы не допустить его перегиба. После проверки прочности крепления заливается стяжка.
  • Коврики крепятся на клей или двусторонний скотч. Их следует размещать на расстоянии 20 см от стен, можно обрезать до нужной формы. Нельзя допускать над элементами предмет с низким дном, так как это способствует перегреву провода.
  • Пленка приклеивается к плите строительным скотчем. Чтобы предотвратить повреждение элементов отделки, поверх пленки укладывается специальный защитный лист.
  • Водопроводные трубы прокладываются змейкой или спиралью. При выборе формы змейки лучше использовать фигурные пеноблоки с пазами.

После укладки проводится проверка работоспособности. Если все работает нормально, стяжка заливается и завершается.

Преимущества и недостатки

Устройство водяного пола по бетонной стяжке

Чтобы не ошибиться в выборе, следует рассмотреть плюсы и минусы каждого вида теплого пола.

Водяные устройства:

  • малые пусковые и эксплуатационные расходы, инертность нагрева и охлаждения;
  • сложно установить, есть риск прорыва магистрали;
  • только покрыта стяжкой.

Кабели:

  • простота монтажа и эксплуатации;
  • потеря высоты, большое потребление электроэнергии.

Маты:

  • простота укладки, незначительная толщина, экономичность;
  • высокая стоимость предметов.

ИК-пленка:

  • приемлемая цена, экономичность и универсальность;
  • хрупкость, легко рвется и ломается.

При обустройстве дома лучше не останавливаться на одном виде теплых полов, а подбирать его индивидуально для каждой комнаты.

Теплый пол электрический своими руками: Установка

Теплые электрические полы, установленные в квартире или частном доме, будут чувствовать себя комфортно в любое время года, независимо от того, достаточно ли основного отопления для обогрева помещения или нет.

Проложить кабель можно самостоятельно, не обращаясь к услугам специалистов, что значительно снижает финансовые вложения. Большую актуальность этот вариант вторичного отопления приобретает при отделке ванной комнаты, веранды или лоджии.


Необходимо покрыть не менее 70% площади квартиры.

Установку электрического пола можно производить только при соблюдении следующих условий.

В этом случае вид выбранной вами роли источника не играет.

Это может быть как кабельный, так и матовый или инфракрасный электрический теплый пол.

  1. Разработанную заранее схему раскладки следует составлять с учетом расположения крупногабаритной мебели и крупной бытовой техники. Желательно не устанавливать его на ТЭНы во избежание возможного повреждения провода.
  2. Чтобы действие теплого электробола было эффективным, необходимо покрыть не менее 70% всей площади помещения.
  3. Выполнить расчет допустимой нагрузки на электропроводку от работы теплого электрического пола и идентифицировать ее с ним. Это можно сделать с помощью таблицы.
Категория помещения Средняя удельная мощность электрических теплых полов, Вт/м2 Максимальная удельная мощность электрических теплых полов, Вт/м2 Мощность нагревательного кабеля, Вт/м
Санузел (ванная, туалет, душ) 120 — 150 200 10 — 18
Кухня, прихожая, гостиная, детская 100 — 150 170 10 — 18
Помещения, расположенные на 1 этаже многоэтажного дома или над сводами 130 — 180 200 10 — 18
Деревянный пол с подогревом на лагах сзади 60 — 40 80 8-10
Тонкий пол с применением инфракрасной пленки 100 — 120 150 8-10
Балконы и лоджии 130 — 180 200 10-18
Основное отопление с бетонной стяжкой 150 — 200 200 18 — 20

Готовые маты разлагаются легче, чем кабель

При соблюдении всех условий можно приступать к укладке электрического теплого пола своими руками, но предварительно нужно решить, какой вид будет оптимален для вашего помещения.

Отдельно стоит сказать, что монтаж кабельного теплого пола считается самым сложным, но при этом экономичным по расходу электроэнергии.

Наиболее простыми с точки зрения самостоятельного исполнения являются раскладки из готовых матов, но они имеют наибольший расход электроэнергии. Установка ИК-оборудования считается средней сложности, аналогичная ситуация касается и потребления электроэнергии.

Составление схемы

Следующим шагом необходимо грамотно составить схему укладки материала. Следует иметь в виду, что пол с электроподогревом под мебелью не стелется. Кроме того, расстояние от стен должно быть не менее 5 см.

Самый распространенный и простой способ укладки кабеля для теплого пола – змейка. Он лежит в месте расположения провода по всей длине помещения, и, не доходя 5 – 10 см до противоположной стены, разворачивается и идет в обратном направлении.


Расстояние между проводами должно быть не менее 8 см.

Это закрывает всю площадь, подготовленную для установки. Кроме того, расстояние между параллельными рядами троса не должно быть меньше 8 см.

Не ставьте теплый электрический пол своими руками вблизи труб централизованного отопления. Это связано с тем, что система прогревается равномерно, и при наличии ограничения на отдачу теплой энергии кабель может перегреваться и выходить из строя из-за избыточного нагрева.

Полученная схема должна иметь форму неправильной геометрической формы. С ним можно будет выполнить самостоятельный расчет материала и уложить теплый пол.

Самостоятельный расчет

Пример схемы укладки электрокабеля

Определившись с видом оптимальной технологии и составив схему укладки, необходимо рассчитать количество необходимого материала. Довольно часто производитель предоставляет готовую таблицу, с помощью которой можно легко произвести самостоятельный расчет.

Если ситуация касается укладки электрического теплого пола пленочного или инфракрасного, то нужно только рассчитать площадь помещения. При этом нужно не упускать из виду, что потребуется дополнительный кабель, с помощью которого все оборудование будет соединяться между собой.

Подготовка поверхности


Перед укладкой контура необходимо уложить гидроизоляцию

Укладка электрического теплого пола выполняется на подготовленную поверхность. При этом, если этого требует ситуация, основание можно очистить от старой стяжки и загрязнений. Гидроизоляцию рекомендуется укладывать полностью на всю поверхность, при этом желателен равномерный захват стены на 5 – 10 см.

Для компенсации теплового расширения при нагреве на стену крепится демпферная лента.

Излишки, выступающие над поверхностью, можно срезать после завершения монтажа теплого пола.

Избежать обогрева потолка соседа снизу можно тем, что правильно уложен утеплитель пола.

В зависимости от цели монтажа и типа поверхности могут быть использованы следующие материалы:

  1. Вспененный полиэтилен с фольгированным отражателем при использовании электрополя в качестве основного источника обогрева.
  2. Пенополистирол или минеральная вата толщиной не менее 5 см используется при утеплении пола лоджии или веранды.

Перед монтажом теплого пола на утеплитель укладывается армирующая сетка. Некоторые специалисты вместо этого используют микрофибру, смешанную с пластификатором.

Эффект от такой аналогии не изменится.

Установка

Установка электрических теплых полов своими руками начинается с установки терморегулятора и датчика температуры. Место для их размещения рекомендуется выбирать в таких местах, где будет максимально просто и удобно выполнять действия, связанные с изменением работы системы. В большинстве случаев их устанавливают на высоте не менее 0,3 м от пола.

Ниша для крепления просверливается перфоратором со специальной насадкой-дефендером. Для прокладки силового кабеля и нагревательных проводов можно разметить в стене отдельный канал. Влагозащита осуществляется с помощью гофрированных труб. Выбрать сечение питающих жил можно, руководствуясь приведенной ниже таблицей:

Материал проводника Сечение жил, мм Максимальный ток нагрузки и Максимальная суммарная мощность нагрузки, кВт
Медь 2*1,0 16 3,5
Медь 2*1,5 19 4,1
Медь 2*2,5 27 5,9
Алюминий 2*2,5 20 4,4
Алюминий 2*4 28 6,1

Если планируется установка теплых полов в помещении с повышенным показателем влажности воздуха (ванная, душевая, сауна), то термостат и датчик температуры желательно разместить в соседнем помещении.

Разводка кабеля

Перед укладкой теплого пола к основанию необходимо протянуть один конец нагревательного элемента до участка, на котором будет располагаться терморегулятор. Закрепив его на монтажной ленте, остальные проложите в этом направлении. Монтаж кабеля должен выполняться ровно без пересечений и вспышек. Подробнее о правильном монтаже кабеля смотрите в этом видео:

Монтировать кабель лучше в резиновых тапочках

Как уже говорилось ранее, расстояние между параллельными полосами должно быть не менее 8 см. При этом в местах изгибов они не должны резко изгибаться.

Конец установки должен располагаться рядом с регулятором. Монтаж электрического теплого пола может сопровождаться возможным повреждением жилы или изоляции кабеля жесткой колодкой. Во избежание этого желательно для выполнения работы надевать резиновые тапочки или что-то другое, имеющее мягкую резиновую подошву.

Допускается временное покрытие уложенной фанерой или картоном.

Устанавливать электрический датчик температуры нужно вплотную к концу трубки, при этом его кончик должен закрывать крышку. Таким образом, будет защищена защита от цементного раствора при заливке стяжки.

Торцевая часть должна быть установлена ​​на расстоянии не ближе 50 см от стен. За радиусом изгиба бурильной трубы необходимо следить очень внимательно, так как он может продолжаться. Неподвижная гофрированная трубка и установленный в ней датчик крепятся на одинаковом расстоянии от витков провода. Монтажный канал после соединения обмазывается свежим цементным раствором или алебастром.

Перед заливкой стяжки или укладкой напольного материала полы с электроподогревом необходимо проверить. Процедура заключается в подаче напряжения с минимальной нагрузкой не более 5 минут.

Убедившись, что система начала прогреваться, можно постепенно увеличивать мощность до средней.

Установка инфракрасного теплого пола

Зная, как сделать электрический теплый пол, вы можете самостоятельно выполнить монтаж с использованием других материалов, в том числе инфракрасных матов. Преимуществом их использования является возможность стать нагревательным элементом без стяжки непосредственно под финишным напольным покрытием. Подробности укладки пленки Смотрите в этом видео:

Процесс намного проще, чем монтаж кабельного отопительного прибора, поэтому возможность сделать такие полы своими руками есть практически у каждого хозяина.

Монтаж электрического теплого пола заключается в последовательном расположении нагревательных матов на поверхности и подключении к электросети с обязательным проходом через терморегулятор и датчик температуры. Следует иметь в виду, что полотно термопласта отрезается только в отмеченном направлении, выделенном пунктиром. Резка по другому принципу приведет к тому, что материал будет испорчен.


Зазор между листами IR пола должен быть не менее 5 — 10 мм

Кроме того, существуют особые требования к креплению инфракрасного полотна относительно друг друга. Величина зазора между ними должна быть в пределах от 5 до 10 мм. Кроме того, запрещен любой изгиб материала под прямым углом, это повредит внутреннюю структуру нагревательных элементов.

Подключен электрический подогрев пола параллельно всем полосам. После этого подключается термостат и датчик температуры, расположенный непосредственно на теплоизоляционной подложке. Если вы установите его в другом месте, показания, которые он покажет, будут неверными.

Пробный пуск электроополиса производится аналогично ранее описанному способу проверки кабельного теплого пола.


Установка термоматов понравится даже новичку

Если вы планируете установить электрический теплый пол, а навыков выполнения подобных работ нет, то оптимальным выбором будет укладка нагревательных матов. Преимуществом, которое имеет их устройство перед аналогами, является простота монтажа.

Вам не нужно будет думать о том, как смонтировать систему и подключить ее к источнику питания. Достаточно просто уложить его на поверхность в нужном направлении. Кроме того, нет необходимости выводить второй конец в начало макета.


После подключения контура к кабелю можно укладывать плитку или ламинат

Укладка теплого пола своими руками с использованием термоматов допускается под последующую облицовку плиткой или ламинатом. При этом сразу после проверки системы можно приступать к укладке напольного покрытия.

Единственным требованием, касающимся подготовительных работ, является необходимость приклеивания уложенного термомата к основанию пола специальным клеем на основе эпоксидных смол. Это необходимо для того, чтобы не допустить смещения матов при укладке плитки или ламината. Все тонкости укладки нагревательного мата смотрите в этом подробном видео-наборе:

Электрический пол, уложенный из теплых матов, считается самым простым в монтаже и дальнейшем уходе.

Прежде чем выбрать способ дополнительного отопления, которое вы будете устанавливать в доме, необходимо взвесить все «за» и «против» этих технологий. Смешивать электрический теплый пол можно несколькими способами, так как существуют различные технологии. Какой из них выбирать самому владельцу, но рекомендуется сравнивать характеристики устройств.

Вне зависимости от того, в квартире или доме установлена ​​электропечь, приятный положительный результат не заставит себя долго ждать. Уютный микроклимат помещения, возможность в холодное время пройтись по теплой столовой и, выйдя из ванной, не напасть на ледяной пол, а на приятный теплый — все это положительные характеристики систем, которые может оценить каждый, кто имеет установил их в своем доме.

Электрический подогрев пола | Полы с подогревом


1085 отзывов


Электрический подогрев пола используется как эффективный и энергоэффективный способ обогрева многих наиболее часто используемых помещений в доме при низких затратах на электроэнергию. Электрические системы подогрева пола обычно устанавливаются в ванных комнатах, кухнях и спальнях, но также могут использоваться для обеспечения дополнительного тепла в таких помещениях, как подвал, которые трудно обогреть традиционными системами воздушного отопления. Электрический подогрев пола прост в установке, и существуют системы подогрева пола для каждого типа пола, включая плитку, винил, прибитую твердую древесину и плавающий ламинат, и это лишь некоторые из них.


Получить мгновенную смету


Сколько стоит запустить подогрев пола?


noun_floor plan_2158348

Витрина проекта


Руководство по планированию установки


Связаться со специалистом по лучистому отоплению


Внесен в список UL для использования в Канаде и США.

Теплый пол по утрам — это все, на что мы надеялись. По керамической плитке так приятно ходить. Термостат работает так легко. Запрограммировано, когда нас нет, и прогревает его перед сном и ранним утром. Мы это любим.

— Тим Бэрри из Питтсбурга, Пенсильвания.


Зачем устанавливать электрический теплый пол?

¿Necesitas ayuda para la calefacción del piso? Nosotros te podemos ayudar


  • Комфорт Причина номер один установить электрический теплый пол под новый пол — это абсолютно комфорт, пол с подогревом — это буквально роскошь, которую вы можете почувствовать, но вы, наверное, уже это знали.


  • Чистый Электрический теплый пол — это очень чистое тепло, поскольку оно не зависит от принудительного воздуха, который может распространять пыль и другие аллергены.


  • Сейф Все наши продукты для электрического подогрева пола прошли тщательные испытания и внесены в список cULus или cCSAus.


  • Альтернатива с принудительной подачей воздуха Системы напольного отопления не шумят, как центральная печь, не пересушивают воздух и не требуют регулярного обслуживания.


  • Доступный Электрический подогрев пола стоит недорого, если вы устанавливаете его, когда уже заменяете или устанавливаете пол. Фактически, стоимость электрических систем обогрева пола составляет всего 5 долларов за квадратный фут. В отличие от водяных систем, электрические системы подогрева пола не требуют дорогих насосов или водонагревателей. Кроме того, по данным Zillow, дома с полами с подогревом обычно продаются на 3,2% дороже.


  • Экономит энергию Электрический теплый пол имеет более высокий уровень энергоэффективности, чем системы кондиционирования воздуха, потому что он нагревает людей и предметы в помещении непосредственно с помощью инфракрасного тепла. Системы напольного отопления также недороги в эксплуатации, вы можете обогреть типичную ванную комнату за копейки в день. Для получения дополнительной информации см. Энергоэффективно ли лучистое тепло?


  • Гибкий Электрический теплый пол можно использовать в качестве основного источника тепла или как способ добавить дополнительное тепло в помещения, которые сложно обогреть, например, в подвале или комнате над гаражом.


  • Простые в использовании термостаты Секрет любой отличной системы отопления заключается в отличном управлении, и у нас есть целая линейка таких систем для наших электрических систем обогрева пола. Магазин Термостаты


Энергоэффективен ли электрический подогрев пола?

Ответ: да, электрический теплый пол — очень эффективный способ обеспечить тепло. В системах электрического обогрева пола используется электрическое сопротивление для выработки тепла, которое затем передается твердым предметам в помещении. Это означает гораздо меньше потерь энергии, чем при других формах отопления, таких как принудительный воздух, потому что твердые объекты, нагреваемые системами напольного отопления, будут сохранять свою энергию дольше, чем горячий воздух. Кроме того, из-за характера электрического подогрева пола большинство пользователей сообщают, что чувствуют себя комфортно при более низкой температуре воздуха, чем если бы они использовали исключительно систему с принудительной подачей воздуха, что может привести к значительной экономии энергии.

Несмотря на то, что электрический теплый пол очень экономичен, он по-прежнему использует электричество. Эксплуатационные расходы на вашу систему обогрева пола будут зависеть от нескольких факторов, таких как размер вашей системы, температура, которую вы пытаетесь достичь, и стоимость электроэнергии в вашем районе.


Узнайте больше о стоимости системы электрического обогрева пола:

  • Ваша «шпаргалка» по лучистому теплу и принудительному воздуху
  • Сколько стоит теплый пол?

Мы поговорили об энергоэффективности, экономической эффективности и применении, но что насчет самой важной части: роскоши?

Электрический теплый пол — это роскошь, которую нужно почувствовать, чтобы понять. В обычной ванной вы знаете, что в тот момент, когда вы коснетесь пальцами ног плитки, по вашему позвоночнику пробежит дрожь. Включение топки или постелить коврики для ванной (чтобы не касаться пола) — лишь частично эффективное решение этой проблемы.

Электрический теплый пол делает так, что в тот момент, когда ваши ноги касаются плитки, камня или ламината в вашей ванной комнате, они почувствуют тепло. комнате, вам не придется бежать за полотенцем, чтобы согреть тело. Вы можете наслаждаться своей ванной комнатой, потому что электрическое напольное отопление превратило холодное пространство в уютную и приятную комнату для релаксации. И если электрический теплый пол может дать вам комфорт и роскошь, которые вы ищете, и сделать это по такой невероятной цене и с такой простой установкой, то почему вы вообще выбираете что-то другое, кроме электрического подогрева пола?


Типы напольных покрытий и электрический подогрев пола

Тип пола, который вы хотите использовать с вашей системой электрического обогрева пола, окажет огромное влияние на систему обогрева пола, которую наша команда инженеров расскажет вам в вашем бесплатном индивидуальном плане SmartPlan. Это потому, что каждый пол сделан из разных материалов и имеет уникальные методы строительства. Например, полы, выложенные плиткой, должны сочетаться с электрическим подогревом пола, встроенным в тот же тонкий или самовыравнивающийся цемент, который приклеивает плитку к основанию. С другой стороны, для плавающих деревянных полов требуются системы электрического обогрева пола без клея, которые предназначены для этого применения. Благодаря нашему обширному ассортименту продукции и нашему многолетнему опыту работы в отрасли мы сможем подобрать подходящие системы электрического обогрева пола для вашего проекта.

  • Знаете ли вы, что в среднем за год около 88% всех проектов электрического обогрева полов для WarmlyYours связаны с плиткой?


  • В последние годы двумя самыми быстрорастущими типами напольных покрытий для сопряжения с электрическим напольным отоплением были винил (в частности, роскошная виниловая плитка) и дерево (в основном прибитая твердая древесина).


  • Ванные комнаты и кухни являются двумя наиболее популярными помещениями для электрических теплых полов. В обычный год ванные комнаты составляют более половины всех проектов, в которых используются системы подогрева пола.


Электрический подогрев пола для кафельных, каменных, мраморных и деревянных полов

Найдите идеальное решение для обогрева кафельных или каменных полов с помощью электрического подогрева пола. Испытайте сочетание красоты и роскоши с плиточными полами с подогревом. Наши системы электрического обогрева пола TempZone доступны в нескольких конфигурациях, включая кабель, рулон и коврик с подогревом.

Изучите это приложение для обогрева пола
