Как сделать садовую тачку своими руками — садовая тележка. Несколько интересных идей для создания садовой тележки своими руками

Ноябрь 6 • Инструменты • Просмотров 9650 • 2 комментария к записи Как сделать садовую тачку своими руками — садовая тележка

Садовая тачка — вещь весьма полезная, ведь дачник постоянно в работе. Требуется переместить то удобрения, то посадочный, то строительный материал, то грунт, то мусор. Умеренная физическая нагрузка, конечно, полезна, но к подыманию тяжестей это не относится. Имея садовую тачку, вы значительно облегчите свою дачную жизнь и сохраните силы. Как сделать садовую тачку своими руками, рассказано в этой статье.

Содержание

  • Разница между тележкой и тачкой
  • Одноколесная садовая тележка своими руками из металла
    • Сборка садовой тачки
    • Тележка из бочки
  • Колеса для садовых тачек
  • Тележки садовые двухколесные из отходов
  • Тележка садовая из дерева
  • Тележка — украшение для сада
    •  Сборное деревянное колесо для садовой тачки своими руками



Разница между тележкой и тачкой

Многие считают, что тележка и тачка — это одно и то же. В общем-то они где-то правы, но разница между ними все же есть:

  1. Тележку с одним колесом обычно называют тачкой. Она маневренна и надежна, да и колея у нее значительно уже, чем у ее родственницы. С ее помощью можно развозить удобрение и мульчу по узким дорожкам между грядками на огороде и в саду. Выгрузка ее отличается легкостью — нажал на 2 продольные ручки, наклонил в сторону, все уже и оказалось на нужном месте. Не совсем в ней хорошо то, что для сохранения равновесия, нужно прикладывать усилия. Если сильно нагрузить ее, то и сила требуется немалая. Кроме того, если ехать по песку или мягкому грунту, то единственное колесо, на которое приходится вся нагрузка, очень проваливается, а это затрудняет движение.

2.   Собственно, тележка — что-то более солидное, ведь у нее может быть от 2 до 4 колес. Дорожки для ее передвижения нужны широкие. Зато она устойчива. Ручка по конструкционному исполнению продольная или поперечная. Грузят на нее более тяжелые материалы.

Тяжести она выдерживает хорошо, только следить необходимо, чтобы не смещался центр тяжести.

Если вы решили этот хозинвентарь иметь в своем дворе, то следует знать, что встречаются тачки строительные и садовые. Принципиально их конструкции не отличаются, разве что первые более мощные.

Одноколесная садовая тележка своими руками из металла

Работу над созданием тележки садовой начнем с эскиза:

  •  обозначим габариты, укажем все необходимые размеры, тогда и материал подбирать легче;
  •  первичным в металлической тележке является емкость. Исходя из ее размеров, подбирается рама, колесо.

Состоит одноколесная садовая тачка из следующих деталей:

  • 2 рычагов — 1;
  • 2 рукояток — 2;
  • 3 ребер. На эскизе вверху они под номером 3;
  • оснований — 4,5;
  • 2 накладок — 6;
  • 2 стоек — 7;
  • 2 планок — 8;
  • упора — 10;
  • поперечных ребер — 9, 11;
  • опоры — 12;
  • корыта — 13;
  • колеса — 14.

Теперь собираем необходимый инструмент:

  • пилу-ножовку по металлу;
  • болгарку;
  • шуруповерт;
  • сварочный инвертор;
  • дрель;
  • молоток.

Материалы нужны следующие:

  • 1 мм лист стальной площадью 2 кв. м;
  • колеса;
  • трубка, которую используем в качестве оси. Ее можно заменить арматурой;
  • уголок для опорных стоек колесной оси 25х25 мм;
  • тонкостенная трубка для ручки и грузовых стоек диаметром 20 мм;
  • гайки;
  • шплинты.

Когда все подобрано, приступаем к работе.

Сборка садовой тачки

  1. По готовому эскизу делаем разметку.
  2. Раскраиваем заготовку для кузова.
  3. Из полученных заготовок компонуем кузов, применяя сварку.
  4. Отталкиваясь от размеров кузова, собираем шасси:
  •  складываем основание из деталей 4 и 5;
  • к основанию привариваем накладки;
  • стойки крепим к накладкам;
  • к основанию и стойкам привариваем ребра 3;
  • на собранный узел устанавливаем кузов и привариваем его к ребрам;
  • прикладываем к верхнему краю кузова оставшееся ребро 3 и закрепляем его сваркой;
  • к нижнему ребру, стенке кузова и верхнему ребру привариваем рычаги;
  • закрепляем на рычагах накладки;
  • к кузову привариваем упор 10, а к нему опору 12;
  • для придания конструкции жесткости закрепляем ребра 9,11;
  • к основанию привариваем планки, предварительно просверлив в них отверстия;
  • вставляем ось в колесо, закрепляем его. На этом сборка садовой тачки закончена.

Тележка из бочки

Ваша тележка обойдется значительно дешевле, если вы в качестве емкости используете металлическую бочку. Для этого:

  • бочку разрезаем вдоль;
  • изготавливаем каркас в виде буквы А;
  • привариваем к каркасу стойки;
  • фиксируем бочку на основании;
  • в носовой части монтируем колесо.

Противоположные части служат ручками. Все, тачка готова.



Колеса для садовых тачек

Колеса для садовых тележек приобрести несложно, но если у вас они остались от велосипеда или от мопеда, мотоцикла, то и такие вполне подойдут. Лучшие колеса пневматические, т.е. те, которые подкачиваются насосом:

  • они повышают грузоподъемность тачки;
  • увеличивают проходимость. Тачка сможет пройти по неровной поверхности, легче перемещается по мягкому грунту.

Хорошо зарекомендовали себя пневматические колеса, изготавливаемые компанией LIV Kolesa из Словении:

  • они надежные, поскольку на предприятии-изготовителе действует строгая система качества;
  • диски этих изделий выполняют из оцинкованной стали и качественного полипропилена;
  • на некоторых моделях у подшипников имеется защита от попадания влаги и мелких частиц.

Рассмотрим пример изготовления тележки садовой двухколесной с использованием колеса от мотоцикла.

Тележки садовые двухколесные из отходов

Собрав дома всякие ненужные вещи, например:

  • старую металлическую кровать;
  • завалявшиеся колеса от мотоцикла;
  • обрезки металлопроката.

Можно изготовить чудесную садовую тележку своими руками.

Нам потребуется:

  • от кровати отделить дужки и ножки;
  • металлический 1 мм лист;
  • колеса от мотоцикла.

Технология изготовления проста:

  • из двух кроватных ножек и дужек делаем каркас;
  • выкраиваем из стального листа стенки и дно кузова;
  • свариваем стыки деталей точечной сваркой;
  • устанавливаем емкость на каркас и подгоняем детали по месту края коробки;
  • стенки емкости подгибаем к каркасу и соединяем сварным швом;
  • теперь всплошную свариваем стыки емкости;
  • изготавливаем мост колесной пары, используя ножки от кровати. Изготавливаем оси и ступицы;
  • оси присоединяем к трубе с 2 сторон;
  • переворачиваем кузов вверх дном и привариваем к нему мост;
  • изготавливаем накладки в виде скоб и укрепляем конструкцию;
  • закрепляем колеса на осях и возвращаем тележку в нормальное положение;
  • выполняем ручку, используя для этого кроватные  ножки и спинки;
  • выбираем удобное для себя положение ручки и привариваем ее;
  • опорную ножку предусматриваем поднимающейся, иначе она будет тормозить движение.

Как материал для тележки садовой подойдет и дерево твердых пород.

Тележка садовая из дерева

Для изготовления деревянной тележки потребуется:

  • бруски деревянные 4х4 см длиной 1,2-1,5 м;
  • фанера;
  • шпилька с резьбой 0,6-0,7 м, которую может заменить и отрезок трубы;
  • 2 колеса.

Работу по изготовлению тележки садовой двухколесной начинаем с конструирования рамы. Если есть труба, то ее достаточно просто согнуть в форме буквы П. У нас она деревянная, поэтому сбиваем ее из брусков, выдерживая длину до 1,5 м, а ширину до 0,7 м, а затем:

  1. В нижней части рамы сверлим отверстия. В них впоследствии вставится ось. В роли оси у нас выступает резьбовая шпилька или труба. Часть оси, выступающей из рамы по обе ее стороны, примерно равняется двойной ширине колеса. Ось в раме крепится наглухо саморезами или винтами, затянутыми гайками.
  2. На ось одеваем колеса и крепим их шплинтами. Они могут быть покупными или от велосипеда, в общем, что найдется. Если не нашлось ничего, сделаем колесо сами из толстой фанеры. Чтобы оно прослужило дольше:
  • пропитываем фанеру антисептиком или олифой;
  • колесо оббиваем металлической полосой, одеваем шину или окутываем толстой резиной;
  • в посадочные отверстия колес вставляем подшипники;
  • смазывает колеса и ось солидолом.

3.   Подошла очередь кузова. Его мы тоже сделаем из фанеры. Сначала вырезаем дно и жестко крепим деталь к раме. С бортами возможны варианты. Их устанавливают неподвижно по отношению ко дну короба, или при помощи петель и тогда они складываются. Крепление осуществляется так:

  • один борт боковой непосредственно ко дну;
  • второй, который, напротив, крепим через переходник в виде бруска, толщина его равна толщине борта;
  • крепеж торцевого борта осуществляется через переходной брусок двойной толщины. Таким образом, тележка в сложенном состоянии станет совсем плоской. Чтобы в рабочем положении борта не падали, устанавливают шпингалеты или крючки.

Тележка — украшение для сада

Такую деревянную тележку, фото которой сделано в саду, хозяева используют как кашпо для цветов.

Как видим, колесо здесь необычное. Остановимся детальней на его изготовлении.

 Сборное деревянное колесо для садовой тачки своими руками

Сборное колесо состоит из:

  • обода;
  • спиц;
  • оси.

Технология такова:

  1. Для изготовления обода понадобится шаблон в масштабе 1:1. Поэтому размечаем окружность на листе фанеры или ДСП. Диаметр ее равен диаметру будущего колеса. Окружность выйдет идеальной, если в центре заготовки забить гвоздь, затем одеть на него рейку по длине равную радиусу колеса, а на противоположной ее стороне закрепить карандаш. Путем вращения этого импровизированного циркуля вокруг гвоздя, получим ровную окружность. Разделим ее на 8 частей.
  2. Теперь изготавливаем обод, для чего берем деревянные дощечки, тщательно отструганные, в количестве 8 шт. Длина их чуть больше, чем 1/8 окружности. Торцы брусков отпилим под углом приблизительно 67 градусов. Выложив эти детали на шаблон, проверим, настолько качественно они стыкуются.
  3. Делаем разметку оси колеса и выпиливаем ее.
  4. Нам предстоит сделать колесо круглым. Для этого мы раскладываем на шаблоне детали обода. По внешнему их контуру рисуем круг и выпиливаем по этой разметке. Внутри будет шестигранник, а снаружи круг.
  5. В качестве спиц используем готовые круглые палочки. Ось, как и обод, размечаем на 8 частей. Просверливаем в этих местах отверстия.

Все детали готовы. Будем собирать колесо, при этом все соединения клеевые:

  • помещаем спицы одним концом в ось;
  • противоположный конец спиц вставляем в детали обода;
  • на очереди склеивание деталей обода, для чего выкладываем их на плоскость, смазываем клеем  торцы и стягиваем все вместе прочной веревкой. Чтобы изделие не покоробилось, сверху укладываем груз;
  • когда клей высохнет, убираем его остатки и защищаем наждаком, покрываем морилкой и лаком.

В этом видео показан процесс изготовления деревянного колеса с фигурными спицами:

Вот теперь, когда вы ознакомились с несколькими вариантами, сделать садовую тележку своими руками для вас не проблема. Остается выбрать подходящую. У автора этого видео она получилась ничуть не хуже покупной:

« Монтаж теплого электрического пола своими руками Как выбрать перфоратор для дома »

Садовая тачка своими руками: чертежи, фото, видео

Садовая тачка – незаменимая помощница при выполнении различных работ на участке. Вывоз мусора, перемещение удобрений и посадочного материала – для реализации всех этих задач идеально подойдет тележка из дерева или металла. В специализированных магазинах представлено большое разнообразие моделей, но их все объединяет один существенный недостаток – высокая стоимость. Большинство дачников предпочитают сделать садовую тачку своими руками, а чертежи и фото можно найти на странице сайта.

Сделать своими руками надежную садовую тачку совершенно не сложно, так как ее конструкция отличается простотой

Садовая тачка своими руками из подручных материалов: чертежи, фото

Сделать своими руками надежную садовую тачку совершенно не сложно, так как ее конструкция отличается простотой. По отзывам фермеров для ее изготовления не нужно ничего покупать, ведь вполне сгодятся подручные материалы, которых на каждой даче имеется в достатке. Преимущество самостоятельно изготовления садовой тележки в том, что ее размеры можно сделать индивидуально, в зависимости от потребностей.

На фото садовая тележка из бочки

Приступая к работе над созданием тачки, рекомендуем придерживаться такой последовательности, а именно:

  1. Определиться с габаритами тачки.
  2. Подобрать подходящие материалы. Понадобится стальной лист. Вполне подойдет оцинкованная жесть. Арматура или стальные уголки пригодятся во время изготовления рамы, труба для оси и колеса, а также труба для ручек.
  3. Подготовить инструменты. Мастеру нужна ножовка по металлу, шуруповерт, болгарка и сварочный аппарат, набор гаечных ключей и молоток.

Для свободного перемещения по участку вполне сгодится небольшое колесо от велосипеда. Однако оно узкое и передвигать загруженную садовую тачку будет трудно. Колесо постоянно будет продавливать грунт. Лучше найти колесо пошире или использовать 2 велосипедных для лучшего распределения нагрузки. Для колесной оси подойдет труба диаметром около 20 мм. В качестве кузова тачки можно использовать обычную бочку, распиленную пополам.

На фото садовая тачка из досок, сделанная своими руками

Теперь можно приступать в работе по изготовлению садовой тачки своими руками. В процессе рекомендуется использовать чертежи. Сборка тачки выполняется в такой последовательности:

  • болгаркой бочка распиливается пополам;
  • вываривается рама тачки с ножкой, как показано на фото;
  • из уголков изготавливается опора для колесной оси и крепится к бочке;
  • устанавливается вал для колес, желательно с подшипниками;
  • производится монтаж колес;
  • все детали конструкции собираются воедино.

На проведение всех мероприятий у мастера в домашних условиях может уйти около 4 часов. Однако садовая тачка, сделанная своими руками, значительно облегчит труд на участке. Средства из семейного бюджета также останутся в сохранности.

Видео об изготовлении садовой тачки своими руками:

Как выбрать садовую тачку?

Садовая тачка признана одним из самых востребованных инструментов на ферме или даче. Она значительно облегчают тяжелую работу, позволяет выполнить ее гораздо быстрее с минимальными затратами сил. Немало огородников решают купить садовую тачку, так как на ее изготовление своими руками просто не хватает времени. Как выбрать тачку в магазине и на что обращать внимание в первую очередь?

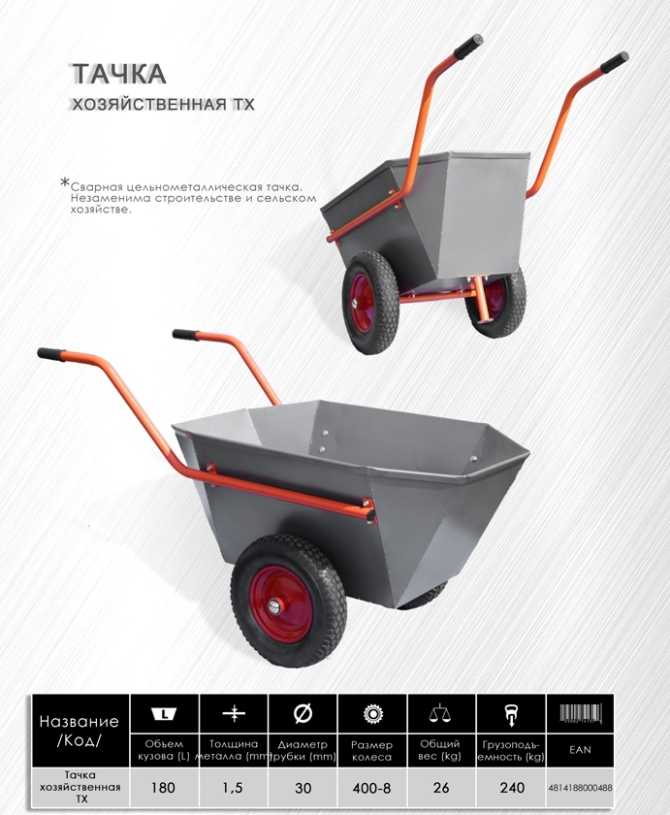

В магазинах для работы на загородных участках предлагают приобрести модели с двумя или одним колесом. Каждая из них имеет свои преимущества и особенности использования.  2-х колесные модели обладают отличной устойчивостью и перевозить груз на ней легче и удобнее. Не нужно прикладывать усилий для сохранения равновесия и баланса груза. Недостаток 2-х колесных тачек в том, что для передвижения по участку необходимо достаточно пространства и это нужно учитывать еще с весны, когда на участке высаживаются растения.

Одноколесные садовые тачки легко проезжают с грузом в труднодоступных местах и по узким дорожкам огорода. Они очень маневренные, однако недостаток их в том, что нагрузка на руки фермера оказывается достаточно большая. Перевозить габаритные грузы очень тяжело.

В магазинах для работы на загородных участках предлагают большой выбор моделей с двумя или одним колесом

Выбирая тачку, стоит обратить внимание на колеса. У садовой тачки они должны быть широкие и мягкие. Благодаря такой конструкции колес даже груженая тачка не будет проваливаться и легко пройдет даже по мягкому грунту. От хорошего и прочного кузова, рамы зависит грузоподъемность тачки. Если планируется перевозить на ней тяжести, то корпус должен быть приспособлен для этого.

Цена садовой тачки – один из важных пунктов при выборе устройства в магазине. В магазинах их стоимость стартует от 50 долларов и чем цена выше, тем качественнее она изготовлена. В средних и дорогих моделях используется прочный метал, хорошие, проходимые колеса и долговечные материалы. Однако каждый дачник должен выбирать садовый инструмент исходя из личных потребностей.

Видео о том, как выбрать садовую тачку:

Если желаете изготовить садовую тачку своими руками, чертежи, фото и видео материалы в значительной степени облегчат ваш труд. Для этого стоит выбрать и подготовить материалы, после чего владельцу фермерского хозяйства предстоит соорудить самостоятельно этот инвентарь для дачи. Если же у огородника нет времени и сил на его изготовление, можно купить тачку по доступной цене в специализированном магазине.

Как сделать садовую тачку своими руками: от чертежа до монтажа

На садовом участке всегда много дел. Время от времени приходится переносить что-то тяжелое, а это не всегда полезно для здоровья. Особенно трудно бывает тем, кто не привык к серьёзным физическим нагрузкам. Чтобы получить от пребывания на даче удовольствие, а не боль в позвоночнике, нужно не таскать тяжести в руках, а перевозить их на тележке. Садовая тачка сделанная своими руками из подручных материалов, станет отличной помощницей на период строительства, сбора урожая и других работ. Тем более что для её сооружения никаких особых навыков или материалов не понадобится. Всё, что нужно, или уже есть на даче, или несложно купить.

Садовую и строительную тачку можно купить в каждом магазине. Но незачем зря тратить деньги, если можно сделать её самостоятельно? Чертежи для сооружения деревянной тачки не понадобятся: изделие несложное и не требует значительных расходов материала. Если чего-то не хватит, в процессе работы всегда можно докупить.

Совет. При сооружении садовой тачки нужно отдавать предпочтение твердым сортам древесины: вязу, березе, дубу или клену. Такой материал прослужит долго и будет надежен в эксплуатации. Хвойные породы лучше не использовать.

Изготавливаем монтажную раму

Из строганных дощечек собираем короб – основу изделия. Размеры выбираем исходя из собственной физической подготовки и потребностей хозяйства. В нашем примере ширина короба составляет 46 см, а его длина – 56 см.

Короб и колесо будут укреплены на монтажной раме – главной опорной части тачки. Для её сооружения нам понадобятся два бруска толщиной в 3-5 см и длиной 120 см каждый. Эти же бруски мы будем использовать и в качестве рукояток для тачки. За их концы удобно держаться, чтобы перемещать грузы по территории участка.

Важно правильно выбрать древесину для тачки: мягкие породы дерева сильнее поддаются гниению, больше деформируются в процессе эксплуатации и, в итоге, прослужат мало

Бруски укладываем на стол, соединяя передние концы друг с другом. Противоположные концы брусков раздвигаем на расстояние ширины собственных плеч. На соединенные концы сверху помещаем брусок меньшего диаметра. На фотографии он изображен другим цветом. Его нужно очертить карандашом, оставив на брусках рамы параллельные линии. Так мы размечаем место, где впоследствии к брускам будет монтироваться колесо. По проведенным линиям у брусков делаем спилы ножовкой или циркулярной пилой так, как показано на фото.

Колесо тоже будет деревянным

Колесо диаметром 28 см мы тоже будем делать из древесины. Берем шесть хорошо оструганных дощечек с размерами 30х15х2 см. Склеиваем их в квадрат так, как показано на рисунке, при помощи клея ПВА. Держим под прессом примерно сутки: до полного высыхания клея. На поверхности квадрата размечаем круг. Дополнительно скрепляем будущее колесо саморезами по дереву. Высверливаем колесо, ориентируясь на внешнюю часть разметки. Шероховатую поверхность обода обрабатываем при помощи рашпиля.

Если вы делаете тачку для работ в саду, то лучше купить готовое колесо (металлическое с резиновой шиной). А если делаете декоративную тачку, то лучше дерева ничего не подойдет

Монтируем раму и колесо

Возвращаемся к монтажной раме. Два бруска соединяем между собой при помощи распорки. Её нужно установить так, чтобы между передними концами брусков (тех, что спилены изнутри) поместилось колесо. При ширине колеса в 6 см, расстояние между концами брусков должно быть 9 см. Исходя из этих соображений, определяем размер распорки, запиливаем её концы и прикрепляем к брускам саморезами.

Для монтажа колеса нам понадобится металлическая шпилька с резьбой длиной 150-200 мм, 4 гайки и 4 шайбы. Все диаметром 12-14 мм. На концах брусков высверливаем отверстия для этой шпильки. Ровно посередине нашего деревянного колеса сверлим отверстие, которое чуть превышает диаметр шпильки.

Точно так же корпус в тачке из металла приваривается к её монтажной раме. Основные приёмы работы одинаковы и не зависят от используемого материала

Один конец шпильки просовываем в отверстие на одном из брусков. Устанавливаем на шпильку шайбу, потом гайку, потом колесо, затем ещё одну гайку и шайбу. Продеваем шпильку через второй брус. Закрепляем колесо с наружной стороны брусков шайбами и гайками. Шпильку надо жестко закрепить на брусках, поэтому затягиваем крепление двумя гаечными ключами.

Осталось собрать готовое изделие

На перевернутый вверх дном короб помещаем монтажную раму с колесом так, чтобы колесо не касалось короба. Отмечаем положение рамы на коробе карандашом. Делаем два клина во всю длину короба толщиной 5 см, а шириной 10 см. Кладем их на карандашные линии и прикрепляем к поверхности короба саморезами со стороны дна изделия. К этим клиньям тоже саморезами прикрепляем раму с колесом.

Осталось установить распорку, которая жестко скрепляет между собой стойки. Тачка готова, можно порыть ей олифой и использовать в работах

Делаем подпорки-скобки, чтобы тачку было удобно ставить при погрузо-разгрузочных работах. Подбираем их длину такой, чтобы при установке на них короб располагался параллельно земле. Жесткое соединение стоек обеспечивает брусок-распорка, прикрепленный так, как показано на фотографии. Осталось покрыть готовое изделие олифой, чтобы тачка прослужила вам верой и правдой много лет.

Тачка из дерева служит долго на радость владельцам, но и после выхода изделия из строя оно не захламляет, а украшает участок в качестве креативного цветника

Кстати, такая тележка смотрится достаточно декоративно и способна украсить собой любой участок, если в работе она уже больше не понадобится.

Универсальная тачка, которую можно использовать и при сборе урожая, и при выполнении строительных работ, должна быть крепкой. Для перевозки цемента, песка или грунта лучше использовать изделие из металла. Самостоятельно сделать такую тачку тоже несложно, но понадобится навык работы со сварочным оборудованием.

Отличным вариантом может стать тележка, сваренная из листа металла, толщиной в 2 мм. Первоначально из листа собирается кузов, после чего к нему приваривают ходовую часть и ручки. В зависимости от предполагаемой нагрузки на готовое изделие, для него могут быть использованы колеса от мотоцикла, мопеда и даже велосипеда.

Удешевить изделие можно, если его короб сделать, например, из старой железной бочки. Начинать работу лучше с изготовления несущей конструкции в виде буквы «А». Для неё подойдёт нетяжелый металлический профиль (квадрат, труба). Носовая часть конструкции снабжается колесом, а её ответные элементы будут использоваться в качестве ручек.

Как правило, такие бочки достаются их владельцам «по случаю» и обходятся совсем дешево, а садовая тачка из этой железной бочки будет легкой и очень удобной

Половину бочки, разрезанную вдоль, фиксируют на каркасе. Под несущий каркас нужно приварить дуги или трубы, которые станут играть роль стоек. Они нужны, чтобы тачка обрела необходимую устойчивость при погрузо-разгрузочных работах.

Теперь, когда вы знаете, как сделать садовую тачку самостоятельно, вам не придется покупать в магазинах изделия из Китая, которых хватает очень ненадолго.
