Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

1. Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
2. Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
3. В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
4. И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Составление схемы

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

• кондиционеры;
• электрические варочные панели и духовые шкафы;
• стиральная машина;
• холодильник и морозильная камера;
• посудомоечная машина, микроволновая печь;
• вытяжная принудительная вентиляция;
• котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.

план квартиры (кликните для увеличения)

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

1. Коридор (прихожая, холл).
2. Ванная комната.
3. Кухня.
4. Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м², то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм² (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм² для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм².

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

• Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.

• DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
• Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
• Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
• Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
• Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
• Соединительные провода или распределительные гребёнки.

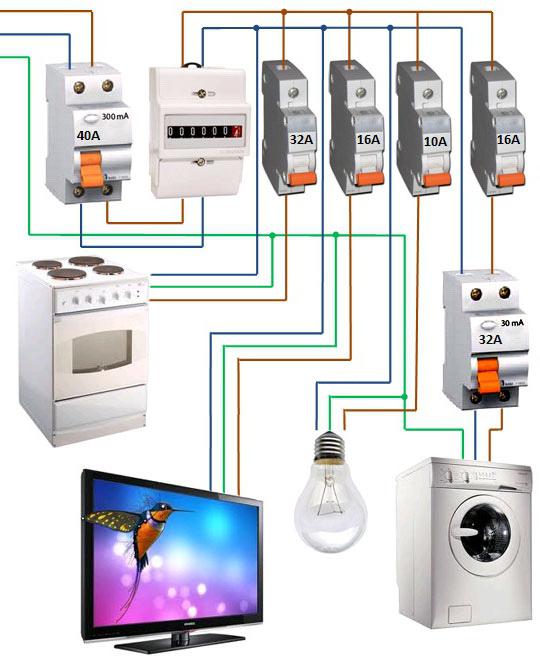

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

• для осветительной нагрузки – 10 А;
• для розеток – 16 А;
• для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
• для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

• Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
• Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
4. Концы проводов выведите в подрозетники и распределительные коробки.
5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

схема электропроводки в квартире, монтаж, выбор типа защиты

Разводка электрики в квартире — это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

1. Тип кабельно-проводниковой продукции под каждую задачу.
2. Рекомендуемое расстояние до розеток и выключателей от пола.
3. Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
4. Нюансы при штроблении стен.
5. Способ прокладки кабельно-проводниковой продукции.
6. Рекомендуемое количество розеток в каждой комнате.
7. Наилучших производителей электротехнической продукции и еще многое, и многое другое.

С чего лучше начать электромонтажные работы в квартире

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Основные правила хорошего плана

1. Все розетки должны располагаться на высоте 30 см от чистого пола.
2. Выключатели должны располагаться не ниже чем 90 см от пола.
3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

В чем различие между УЗО (устройство защитного отключения) и АВ (автоматический выключатель)

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Выбор кабельно-проводниковой продукции

Согласно требованиям нормативной документации ДБН, ПТЭЭП, ПУЭ и ПТБ:

1. Для запитки розеточных групп, бойлера, стиральной машины, кондиционера, вытяжек необходимо монтировать кабель ВВГнг 3х2.5 мм или ПВСнг 3х2.5 мм.
2. Для подключения электроплиты и духового шкафа необходим кабель ВВГнг 3х4 мм или ПВСнг 3х4 мм.
3. Для цепей освещения будет достаточно ВВГнг 3х1.5 мм или ПВСнг 3х1.5 мм.
4. Если выполняется замена проводки в хрущевке, вводной кабель с силового электрощита на лестничном марше в электрический распределительный щит квартиры должен быть выполнен кабелем ВВГнг (ПВСнг) 3х4 при условии, что у Вас нет электрической плиты, или кабелем ВВГнг (ПВСнг) 3х6 если на кухне установлен духовой шкаф или электроплита.

В чем различие между ПВСнг и ВВГнг

Единственное различие между данными марками — это способ исполнения. Кабель ВВГнг (например 3х2.5 мм) представляет собой 3 монолитных жили с сечением 2.5 мм, а кабель ПВС представляет собой 3 жили, которые сплетены из множества мелких медных проволок.

Что означает маркировка «нг» в названии кабеля

Приписка «нг» означает что кабель не поддерживает горение. Таким образом при возникновении короткого замыкания в электропроводке, она сама потухнет тем самым защитит вашу квартиру от пожара.

Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

Профессиональные электрики рекомендуют монтировать электропроводку исключительно в гофре. Естественно возникает вопрос почему? Ответ очень прост. При прокладке кабеля в гофре, Вы получите следующие преимущества:

1. При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
2. Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
3. При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

Как расключить электропроводку в отдельных комнатах

Рассмотрим пример, когда выполняется электропроводка в квартире своими руками. Допустим Вы уже собрали электрический щиток и провели от него кабеля в комнаты. Однако что делать дальше, если в комнату приходит 2 или 3 кабеля (освещение, розетки и кондиционер), а с розеток выходит 3–6 кабелей (в зависимости от количества розеток)?

Для этого необходимо монтировать распределительную коробку. В данном электротехническом изделии все кабеля соединяются между собой с помощью сварки, пайки или специальных зажимов (например, WAGO).

Важно! Если Вы подключаете розеточную группу, то согласно маркировке и правильной коммутации в электрическом шкафу коричневый провод — это фаза, синий провод — это общий ноль и зеленый с желтым — это земля.

Что запрещено делать при замене электропроводки в квартире

1. Соединять провода вне распределительной проводки.
2. Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
3. Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
4. Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
5. Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
6. Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
7. Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
8. Монтировать электропроводку вблизи газопровода или труб водоснабжения.
9. Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
10. Делать горизонтальные штробы.
11. Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
12. Нарушать целостность конструкции несущей стены.

Выводы

Замена электропроводки в хрущевке — это ответственный процесс, который требует определенных навыков и знаний, поскольку от качества его выполнения, зависит безопасность не только Вас и вашей семьи, но а также всего бытового оборудования и приспособлений. И если Вы хотите, чтоб электропроводка в однокомнатной квартире прослужила как минимум 20–25 лет то лучше доверить данной дело проверенным электромонтажным организациям.

Видео по теме

Хорошая реклама



Монтаж электропроводки в квартире — 7 шагов от А до Я. Схемы, установка розеток и выключателей, прокладка кабеля, сборка распредщитка.

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Электрика до или после штукатурки

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

• для розеток – 30см от пола

• для выключателей света – 60-90см

• все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

• средний перфоратор с алмазной коронкой

• большой перфоратор с ударной коронкой

• штроборез с запилом 60мм в глубину

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

• плюс кондиционер или другая мощная техника

В детскую комнату можно завести отдельный провод под розетку на телевизор. Это делается для того, чтобы ребенок мог безопасно находиться в этом помещении, даже без вашего присмотра.

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

В среднем три:

• розетки

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

• стиральная машинка

• бойлер

• сушильная машина

• посудомойка

• варочная панель

• духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

• для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2

• для розеток и кондиционирования — 3*2,5мм2

• духовка – 3*4мм2

• эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

• сварка с предварительной скруткой

Подробнее

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Подключение светильников

При черновом электромонтаже потолочные светильники, как правило шлейфуются. Однако при чистовых работах, необходимо уже использовать распредкоробки спрятанные за светильником.

Более подробно о правильном подключении потолочных светильников говорится в видео ниже.

После окончания чернового электромонтажа, все подрозетники закрываются крышками из пенополистерола. Делается это для того, чтобы при малярных работах провода не мешали и подрозетники оставались всегда чистыми.

Сборка распредщитка

Один из самых важных моментов в эл.монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.

Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.

Монтаж корпуса щита в стену:

Однофазный вариант рапредщитка:

Выбор оптимального трехфазного варианта:

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

• кабель 3*1,5мм2 – 10А

• кабель 3*2,5мм2 – 16А

• кабель 3*4мм2 – 20А или 25А

• кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

• реле напряжения

• выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

• охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Статьи по теме

электропроводка в квартире своими руками

Рассчитайте стоимость работ по монтажу электропроводки с квартире!
Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров! Рассчитать>>

В большинстве случаев ремонт квартиры не обходится без изменения электропроводки, обусловленной перепланировкой жилья, физическим и моральным износом кабелей, повышением нагрузки на сеть и другими факторами.

Объём работ по реконструкции электропроводки зависит как от размеров жилья, так и от планируемой степени оснащения бытовым оборудованием и техникой каждого помещения. К электричеству сегодня все привыкли, но от этого последствия от поражения человека электротоком не стали легче – ток в 5-10 А бытовой сети напряжением 220 В смертельно опасен. Следовательно, при устройстве электропроводки мелочей не бывает.

Монтаж электросети квартиры состоит из следующих этапов:

1. Разработка проекта/схемы.
2. Расчёт потребности в материалах и фурнитуре.
3. Разметка под штробление и устройство штроб.
4. Укладка кабелей и монтаж распределительных коробок, розеток, выключателей.
5. Сборка распределительного щитка и «прозвонка» электропроводки.

Проект электропроводки

Произвести грамотный монтаж электропроводки современной квартиры без заранее разработанной схемы электроснабжения, руководствуясь только сиюминутными решениями возникающих вопросов, невозможно. Реконструкция или установка новой электропроводки должна выполняться лишь после детальной проработки всех требований к новой электросети. Пренебрежение этими рекомендациями не только чревато выходом из строя оборудования, но и опасно для жильцов дома в целом. Поэтому до начала электромонтажных работ необходимо разработать проект электроснабжения квартиры, и решать этот вопрос лучше силами профессионалов.

Обязательность разработки проекта электроснабжения квартиры не закреплена законодательно, но процедура подключения смонтированной электропроводки к силовой линии здания регламентирована жёсткими правилами, включающими и необходимость согласования.

Профессионально выполненный проект электроснабжения по окончании ремонта станет важным приложением к техпаспорту квартиры и облегчит прохождение согласования. Согласно ПУЭ, система электропроводки квартиры является электрической установкой, а потому её подключение к домовой линии и эксплуатация должны производиться в соответствии с общими для такого оборудования требованиями:

• внутренняя проводка жилья должна быть совместима с внешней электросетью по мощности;
• электропроводка квартиры не должна представлять опасность (пожарную электротехническую) для проживающих в доме людей.

Читайте также: Электрика в домах серии П-44Т: особенности, проект, схема, установка в новых домах

Согласование проекта внутреннего электроснабжения квартиры выполняется в Ростехнадзоре и обязательно в следующих случаях:

• при монтаже электропроводки в новостройке «с нуля»;
• при реконструкции во вторичном жилье имеющейся сети с повышением выделяемой на квартиру мощности.

Контролирующие инстанции при визитах на объект по заявке на подключение его к домовой сети требуют выполненный по всем стандартам проект электропроводки квартиры, и грамотность этого документа — аргумент в пользу соответствия системы электроснабжения всем необходимым требованиям.

Общие правила монтажа электропроводки

Документом, определяющим требования к монтажу электропроводки и любого другого электрооборудования, является ПУЭ — «Правила Устройства Электроустановок».

Основные правила устройства внутренней электросети в квартире:

1. Разводка и соединение кабелей производятся внутри распределительных коробок с тщательным изолированием мест соединения.


   Прямое соединение разнородных проводов (медь, алюминий, сталь) запрещено.

2. Счётчики, распределительные коробки, розетки и выключатели должны быть легкодоступны.
3. Выключатели монтируются на участке стены, не закрываемом дверным полотном в открытом положении (со стороны ручки двери).
4. Существует 2 стандарта высоты расположения выключателя от пола – «советский» (160 см) и «европейский» (90 см), к применению допустимы оба.
5. Розетки при подводе провода снизу устанавливаются на высоте не более 1 м, ориентируясь на удобство использования, при подключении к сети сверху – от 1 до 1,5 м. В детских комнатах квартир в целях обеспечения безопасности допускается располагать розетки выше — на высоте 1,8 м, исходя из стандарта для помещений учреждений с пребыванием детей.
6. Розетки и выключатели размещают не ближе 50 см от газопровода.
7. Расположение участков проводки на стенах должно быть ортогональным (вертикальным или горизонтальным) – это облегчит отслеживание кабелей при выполнении мелкого ремонта (сверление отверстий, штробление).
8. Электропроводка не должна контактировать с металлическими элементами строительных конструкций (арматура, закладные детали).
9. При монтаже в одну штробу нескольких кабелей с однослойным изолированием каждый из проводов должен быть помещён в гофрочехол.
10. Вертикальные участки проводки должны располагаться от дверных и оконных проёмов на расстоянии не менее 10 см.
11. Горизонтальные участки проводки располагают не ближе 15 см от плит перекрытия.
12. Расстояние от кабеля до труб газопровода должно быть не менее 0,4 м.

Расчёт потребности в материалах и фурнитуре

Необходимое количество материала определяется двумя способами:

• по схеме электропроводки – наиболее точный;
• по общей площади квартиры — приблизительный.

При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.

Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.

Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:

Сечение кабеля (мм2)	Монтаж открытым способом						Монтаж в трубе
	Медная			Алюминиевая			Медная			Алюминиевая
	Ток (A)	Мощность (кВт)		Ток (A)	Мощность (кВт)		Ток (A)	Мощность (кВт)		Ток (A)	Мощность
		220 В	380 В		220 В	380 В		220 В	380 В		220 В	380 В
0,5	11	2,4	—	—	—	—	—	—	—	—	—	—
0,75	15	3,3	—	—	—	—	—	—	—	—	—	—
1,0	17	3,7	6,4	—	—	—	14	3	5,3	—	—	—
1,5	23	5	8,7	—	—	—	15	3,3	5,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14	3	5,3
2,5	30	6,6	11	24	5,2	9,1	21	4,6	7,9	16	3,5	6
4,0	41	9	15	32	7	12	27	5,9	10	21	4,6	7,9
6,0	50	11	19	39	8,5	14	34	7,4	12	26	5,7	9,8
10,0	80	17	30	60	13	22	50	11	19	38	8,3	14
16,0	100	22	38	75	16	28	80	17	30	55	12	20
25,0	140	30	53	105	23	39	100	22	38	65	14	24
35,0	170	37	64	130	28	49	135	29	51	75	16	28

Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:

• провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
• кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.

При выборе материала для электропроводки квартиры следует отдавать предпочтение кабелю – более надёжному и долговечному материалу.

Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:

ПЭУ 1.7.34
«… В зданиях следует применять кабели и провода с медными жилами … »

СП 31-110-2003, п. 14.3
«Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:

Сечение кабеля (кв. мм)	Сила тока (A)	Мощность (Вт)	Номинал автомата (A)
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

Устройство штроб

В современном жилье проводка открытым способом используется очень редко, а внутренний монтаж имеет особенности, зависящие от материала строительных конструкций.

На кирпичные стены кабели монтируют до оштукатуривания, фиксируя проводку хомутами. Если такая стена уже оштукатурена, то по штукатурке выполняют штробы нужного сечения с предварительным надрезом поверхности болгаркой.

Штробление стен в панельных домах следует выполнять с осторожностью – не глубже штатного штукатурного слоя панели и не повреждая арматуру конструкций.

В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке.

Помните: штробить монолитные ограждающие конструкции запрещено!

Проводка кабелей сквозь стену между смежными помещениями выполняется в жёсткий стальной канал-гильзу, предварительно вмонтированный в конструкцию с обязательным отражением в проекте).

Гнёзда под монтажные и распределительные коробки выполняются дрелью с корончатым сверлом.

Укладка кабелей и монтаж распределительных коробок, розеток, выключателей

Кабели в штробах до оштукатуривания временно фиксируют гипсовым раствором. Гнёзда под монтажные и распределительные коробки очищаются от пыли и смачиваются. На конец кабеля надевается коробка, после чего она также временно фиксируется в гнезде – небольшим количеством гипсового раствора, заподлицо поверхности стены. При заделывании кабелей в штробах зазоры вокруг коробок окончательно заполняются и затираются цементным раствором. Подключение каждой розетки следует производить непосредственно от распределительной коробки, не формируя один шлейф для нескольких розеток. При очищении одножильных концов кабеля от изоляции для подключения к контакторам следует избегать надреза медных жил – в месте такой насечки проводник становится ломким.

Установку лицевых накладок розеток и выключателей выполняют по окончании финишной отделки стен.

Сборку узлов в распределительных коробках выполняют с помощью специальных клеммных шин — применение скруток кабелей нежелательно из-за необходимости тщательного изолирования и неудобства разборки.

Читайте также: Всё о разводке электрики на кухне

Сборка распределительного щитка и «прозвонка» электропроводки

Прежде всего приобретается сам щиток:

• наружного исполнения – простой в монтаже, но требующий места;
• внутреннего типа – более эстетичный и компактный, но устанавливаемый в нишу.

Затем щиток устанавливается в квартире, чаще всего в прихожей, после чего в нём компонуются и монтируются все защитные автоматы линий проводки в квартире. Располагать на одном автомате более одной линии не рекомендуется.

Все линии электропроводки «прозваниваются» от узла к узлу, после чего подводятся к щитку и соединяются с автоматами.

По окончании соединения с автоматами всех линий от распределительного щитка к подъездному щиту отводится один общий кабель сечением не менее 6 мм2.

Заключение

Смонтировать электропроводку в квартире самостоятельно – реально. Особенно, если есть выполненная профессионалом схема и навыки электромонтажных работ. Однако следует помнить, что учиться электромонтажу на своих ошибках опасно для жизни. Если выполнять эту работу ранее не приходилось, лучше обратиться к профессионалам, как минимум – для поэтапной консультации, в том числе, по подсчёту мощности потребителей и выбору сечения кабеля.

Рассчитайте стоимость работ по монтажу электропроводки с квартире!
Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров! Рассчитать>>

Часть 1 Электропроводка в квартире своими руками пошаговая инструкция

Этап 1. Часть 1. Схема электропроводки квартиры.

Реально ли в принципе обычному не подготовленному человеку выполнить электропроводку квартиры
своими руками под ключ?

Отвечаю. Если вы не патологический лентяй, то однозначно да.

В данной статье представлена одна из частей практического пособия к выполнению, электропроводка в квартире своими руками пошаговая инструкция, с детальными комментариями и пояснениями автора. Хочу обратить ваше внимание, на то, что аналогичный видео и текстовый материал публикуется в сети как платный, на данном ресурсе он от начала и до конца представлен совершенно бесплатно в  свободном доступе для всех посетителей сайта.

В данной инструкции мы максимально детально разберем вопрос, выполнения стационарной электрической проводки в квартире исключительно своими руками, причем весь процесс будет рассмотрен от самого начала и до конца.

Вкратце о том, что включает в себя пошаговая инструкция электропроводка в квартире своими руками:

• 1 этап. Подготовка и выполнение схемы электропроводки квартиры. Выбор, марки и расчет сечения проводов, освещенности помещения, а так же устройств защиты электрической цепи.
• 2 этап. Монтаж электропроводки. Прокладка проводов, соединение жил проводов в распределительных коробках. Монтаж и подключение силового квартирного щитка. Проверка выполненной электропроводки.
• 3 этап. Монтаж подрозетников (установочных коробок).
• 4 этап. Монтаж розеток и светильников. Подключение  электробытовых устройств не имеющих стационарных розеток.

Кому будет полезно данное руководство?

В первую очередь тем, кто решил или планирует выполнить полный или частичный монтаж, замену электропроводки квартиры или комнаты своими силами. А также тем, кто хочет выполнить качественную электропроводку воспользовавшись услугами электромонтажа частных фирм или организаций.

Исходя из того, что данная тема очень большая и просто физически не может быть спрессована в одну статью, материал разделен на нескольких небольших, но максимально подробных частей.

Что такое  схема электропроводки квартиры и зачем она нужна?

Начнем с самого начала.

В первую очередь для того чтобы выполнить электропроводку нам потребуется электрическая схема помещения.

Схема электропроводки представляет собой  план помещения, на котором в схематичном виде изображаются следующие элементы:

• Розетки.
• Выключатели.
• Лампы освещения.
• Распределительные коробки.
• Силовой щит.
• Места электрических выводов для последующего подключения к ним различного оборудования (например, кондиционеров, варочных панелей и духовых шкафов, принудительной вентиляции).
• Маршрут прокладки проводов силовой и осветительной части.

Пример схемы изображен на рисунке ниже.

Для чего нужна схема электропроводки помещения?

Пояснение стоит начать с того, что схема электропроводки является фундаментом грамотно выполненного ремонта. И вот почему:

• Именно с электропроводки начинается любой капитальный ремонт.
• Последующий этапы ремонта закроют доступ практически ко всем изменениям электропроводки помещения.
• Финишным индикатором уровня комфорта помещения (если говорить о качественном ремонте) будет опять же электрика — это достаточная освещенность помещения, удобно расположенные и в нужных местах розетки и выключатели

Важно! Правильно составленная схема является руководством к грамотному выполнению всей электропроводки любого помещения.

Опишу одно из многочисленных преимуществ выполнения электропроводки по схеме, которое наглядно покажет конечным потребителям важность данного этапа.

Всем нам хорошо знакома следующая вещь.

Правильно, это различного рода удлинители, сетевые адаптеры и переноски. Если рассмотреть готовую электрику квартиры с точки зрения комфорта, то отсутствие или минимальное использование представленного выше устройства мобильного переноса электричества будет одним из критериев грамотно продуманной электропроводки. Ведь если в итоге законченного ремонта у вас половина розеток окажется в местах где будет стоять крупногабаритная мебель (шкафы, кровати, диваны), то со сто процентной вероятностью по всему полу квартиры будут валяться те самые злосчастные удлинители и переноски. Встает вопрос, зачем тогда вообще делать новую электропроводку?

Пример выполнения электропроводки без схемы.

Перед нами однокомнатная квартира, которая состоит из 4 помещений:





• Ванная, туалет (совместного исполнения).





На примере большой жилой комнаты, не опираясь на то как будет стоять мель попробуем расположить розетки по площади данного помещения.

Напомню, наше помещение зал.

Логичнее всего распределить розетки по разным концам комнаты. Например, так.

Исходя из собственного опыта работы электриком замечу следующее, в 90% случаев распределение розеток происходит так сказать «от балды», причем распределяются они либо второпях хозяином, которого подгоняют работяги штукатуры-сантехники, либо их на свое усмотрение распределяет электрик. К чему приводит такое халатное отношение мы увидим на следующих рисунках.

Ремонт закончен, мебель и бытовая техника расставлена.

А где же окажутся розетки?

Из 4 розеток, распределенных по комнате, 2 окажутся загороженные мебелью и не будут использоваться никогда.

Что мы теряем? Давайте разберемся:

• Силы и время на прокладку провода, монтаж 2 подрозетников (монтажных стаканов) и установку 2 розеток.
• Деньги на покупку 2 розеток, лишних метров провода, 2 подрозетников (монтажных стаканов).

А если учесть, что монтаж будет выполнятся наемными электриками, то сюда стоит прибавить стоимость работы по прокладке провода, установке подрозетников (монтажных стаканов) и розеток.

Я думаю, что в процессе ремонта потраченным в пустую деньгам можно найти более нужное и полезное применение.

На довольно простом примере мы увидели насколько может быть важна схема электропроводки. Замечу, что мы разобрали только одну комнату представленной в примере квартиры. Представьте, что получиться если сделать бездумную электрику везде.

Теперь, когда мы имеем понимание важности составления и схемы электропроводки квартиры можем перейти ко 2 части пошаговой инструкции электропроводка в квартире своими руками.

Проводка в квартире от щитка своими руками

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Дом должен быть уютным, чистым и безопасным. Именно последнему пункту стоит уделить предельное внимание, если речь идет об электропроводке. Старая квартира или новая – нужно, чтобы электричество было проведено по всем правилам и с учетом установленных норм. Проводка в квартире от щитка своими руками – это дело не очень простое, но вполне реальное, если узнать, как все нужно правильно делать, какие кабеля использовать и придерживаться техники безопасности. Для того чтобы все прошло гладко и без искр, мы предлагаем узнать об электропроводке больше.

Проводка в квартире от щитка своими руками

Содержание статьи

Видео: схема электропроводки в квартире



План

Прежде чем сделать проводку в квартире своими руками от щитка, нужно создать ее план. И к этому моменту надо подойти очень серьезно, ведь от правильности планирования, а впоследствии и реализации в натуре, будет зависеть безопасность всех жителей квартиры. Если есть хотя бы минимальное понятие, что собой являет электрический ток, то проблем в этом не будет. Нужно осуществить расчет нагрузки и сделать чертеж на бумаге. Для правильной идентификации всех электрических точек в квартире (розетки, выключатели, провода, вводы и вывод их) необходимо придерживаться стандартизированной разметки на плане. Такая схема поможет правильно проложить кабели, которые будут выдерживать ту или иную нагрузку. На этом же плане важно учесть место расположения бытовой техники: так, электрочайник и бойлер требуют проводов с большим сечением, а лампочка и телевизор в них не нуждаются.

Пример схемы электрики на квартиру

На схеме необходимо обозначить точки разводки. Существует три типа разводки проводов – это параллельная, последовательная и смешанная. Именно последний вариант рациональнее всего использовать – он дешевле, чем все остальные в плане затраты материалов, к тому же самый эффективный. Для того чтобы прокладывать было легче, вот примерный план разбивки точек подключения:

• Свет в кухне, коридоре, жилых комнатах.
• Свет в туалете и ванной комнате.
• Электропитание розеток в жилых комнатах и коридоре.
• Электропитание розеток на кухне.
• Электропитание розеток для электроплиты, если таковая есть. Также, если есть бойлер, его тоже лучше выделить на подключение по отдельному проводу прямо к щитку.

Распределение автоматов по функциональным группам электроприборов

Вышеуказанный план – это только пример, вариантов может быть масса, главное – просчитать нагрузки и правильно провести группировку точек подключения.

Расчет нагрузок на электропроводку

Только созданием плана подготовительная работа не заканчивается: его необходимо утвердить в соответствующих контролирующих органах, и только после этого приступать к работе по монтажу и разводке кабелей.

Методы монтажа

Проводку в квартире можно монтировать двумя способами: открытым и закрытым.

Различные варианты прокладки кабеля

Именно первый вариант чаще всего используют для квартир, все провода прячутся под слоем штукатурки в специальных выемках. Для этого необходимо штробить стены.

Штробление стен под электропроводку

Еще тут есть такие правила:

1. Провода необходимо укладывать строго перпендикулярно.
2. Глубина штробления стен 2 см, чтобы при необходимости замены можно было до них добраться.
3. Кабели необходимо закреплять с помощью хомутов или дюбелей.
4. Если средства позволяют, можно, и лучше всего, провести кабеля в специальном рукаве. В случае возгорания этот рукав вакуумирует провода, и опасность не распространяется дальше.

Открытый метод используется чаще всего в офисных помещениях, но и в квартирах его можно реализовать.

Открытый способ прокладки электропроводки

Изначально проводку прокладывают по поверхности стен и потолка без углублений, потом ее прячут в короба соответствующего размера. Если есть потолочные плинтусы и их ширина позволяет спрятать короб под них, то таким образом получится реализовать скрытую проводку, к которой можно добраться в любой момент с минимальной потерей внешнего вида интерьера.

Особенность открытой проводки в том, что и розетки не прячутся в стену, то есть не нужно делать специальные углубления для них.

Вести основной провод нужно от распределительного щитка, который размещен на лестничной площадке, его заводят в распределительную коробку, либо в щит, который располагается непосредственно в квартире, и уже от него осуществляют разводку по всем намеченным в плане точкам.

Электрический щит в подъезде дома

Схема разводки проводов из квартирного щитка

Для расчета необходимого количества шнура и его сечения нужно свериться с планом и потратить время на замеры расстояний в квартире. Но не берите провода впритык к расчетам, нужно всегда делать запас около 10 см с каждой стороны. Для расчета необходимого сечения кабеля воспользуйтесь калькулятором ниже.

Прежде чем штробить стены и отрезать провода, нужно сделать разметку на стене, где маркером или карандашом «провести» рисованные провода от основной распределительной коробки к точкам монтажа, то есть розеткам, светильникам, люстрам.

Разметка проводки с рекомендациями

Следующий этап – установка этих самых точек, это значит, что сначала подводят провод, а потом монтируют подрозетник, так же нужно поступить и с точками освещения.

Устройство гнезда под подрозетник

Устройство штробы под проводку

Подведение кабеля к гнезду

Готовая скрытая проводка

Статья по теме:

Автоматы, провода, безопасность

Если делается проводка электричества в квартире от щитка своими руками, то обязательно должны присутствовать автоматы, то есть автоматические отсекатели питания определенной группы точек в домашней сети. Так, для розетки автомат должен быть не меньше чем на 16 А, сечение провода, подключаемое к нему, – 2,5 мм². За освещение должен отвечать автомат на 10 А, провод, подключаемый к нему и к осветительным приборам, – 1,5 мм².

Используем автоматы на каждую группу потребителей

Одним из самых «сильных» приборов в квартире является электрическая плита и бойлер, к ним должны подводиться провода с сечением 4 мм², а их автомат – не меньше 20 А. Все это помещают в распределительный щиток, который размещают в коридоре. Важно: не используйте автомат больше, чем указано в перечне ниже, иначе провод просто сгорит.

Сечение кабеля – 1,5 мм², автомат 10 А, 2,5 – 16 А, 4 – 20 А.

Для подключения к автомату всех необходимых точек нужно использовать специальную шину и ни в коем случае куски проводов.

Шина для подключения к автомату всех точек

Каждый щиток должен иметь в своем составе автомат ввода (такой тумблер, который обесточивает всю квартиру). Это важный момент, так как используют его преимущественно в аварийных ситуациях, например, при пожаре или протечке водопровода с верхней квартиры.

Для квартиры или любого другого жилого помещения используют медные изолированные провода.

Используем только медные провода

Они не ломаются, поскольку алюминиевые не выдерживают изгиб, к тому же имеют способность лучше проводить ток.

Правила безопасности:

• Перед монтажом проводки нужно отключить электричество.
• Нельзя прокладывать кабель, когда он находится под напряжением.
• Если необходимо осуществлять пайку проводов, то это нужно делать в специальных рукавицах.
• Перед тем, как затягивать провода в трубку, нужно удалить все заусеницы из них.

Выводы

Проводка в квартире от щитка своими руками – дело ответственное, его нужно осуществлять только после предварительной теоретической подготовки и желательно – консультации электрика. В этом деле важно делать все четко и правильно и придерживаться техники безопасности.

Видео-урок о секретах сборки электрощита и выбора автоматов



Экономьте время: отборные статьи каждую неделю по почте

схемы и инструкция :: SYL.ru

Как правило, электрическая проводка в квартире своими руками выполняется при ремонте с заменой существующего электрооборудования. Монтаж проводки способен произвести человек, которые имеет представление о способах и видах электромонтажных работ, навыки работы с материалами и инструментами, а также разбирается в электрических сетях.

Проектирование

Основные требования, предъявляемые к электрической проводке, представлены в СНиП и ПУЭ (правилах устройства электроустановок). Соблюдение этих норм очень важно в квартирах для обеспечения их пожарной безопасности.

Итак, перед тем как будет смонтирована проводка в квартире своими руками, необходимо ознакомиться с тем, как она устроена. Как правило, схема проводки стандартная, в ней нет ничего сложного.

Основные элементы

Самым главным элементом в квартирной схеме электропроводки считается внутриквартирный щит. Именно к нему от главного силового щита, расположенного на лестничной площадке, направляется, проходя по пути через предохранитель, электрический кабель.

Он укомплектован электрическим счетчиком, устройствами защитного отключения и несколькими автоматическими выключателями. Все эти элементы собраны в единый узел и закреплены посредством крепежной рейки и вспомогательной шины (одной или несколькими).

От количества комнат в квартире будет зависеть число внутренних линий электропитания. Также на это влияет мощность, требуемая для работы некоторых приборов. Они могут потребовать дополнительно выделенную линию. В большинстве случаев проводов два: «ноль» и «фаза», в некоторых случаях добавляется третий – «заземление».

Расчет

Проводка в квартире своими руками может быть сделана после определенных расчетов. Производятся они двумя основными способами:

1. По формуле: P : U = I, где сила тока прямо пропорциональна мощности и обратно пропорциональна напряжению в сети.
2. Этот вариант по сравнению с предыдущим намного проще. Необходимо отдельно сложить электроэнергию, которая потребляется приборами, находящимися на одной линии. К полученному числу следует дополнительно прибавить около 10%.

Поиск каналов

В панельном доме, как правило, электропроводка является скрытой, а именно спрятанной в штробе или за гипсокартоном. Поэтому проводка в квартире своими руками должна начинать производиться с поиска каналов. Для начала выясним, что же представляет собой канал в стенах, предназначенный для скрытой проводки. В большинстве случаев это трубка из полимерного материала, имеющая заглубление примерно 30-50 мм, оборудованная гофрой в местах для вывода наружу и закругления.

Расположение розеток

В советских старых квартирах штепсельные электрические розетки обычно размещались где придется. Иногда на высоте вытянутой руки, а у кого-то на уровне 1 метра от поверхности пола.

На сегодняшний день правильным расположением считается 400 мм от уровня пола. Сначала это может показаться странным, однако в этом есть логика: такие розетки за мебелью практически незаметны, при подключении они ближе к цели, их случайно не заденешь, а главное, такая проводка в квартире, своими руками сделанная, расходует намного меньше кабеля. Пожалуй, единственный нюанс – при подключении пылесоса или утюга приходится не подпрыгивать, а наклоняться.

Если продолжать эту логику, то можно установить электрическую розетку возле плинтуса. В таком случае минимальная высота вызывает при затоплении или мытье полов опасность попадания воды. Именно поэтому, когда монтируется новая проводка в квартире своими руками, по стандарту розетки следует располагать на высоте 400 мм от уровня пола.

Варианты укладки кабеля

Самостоятельный монтаж электропроводки в квартире – это дело непростое. Однако в этом случае вы будете абсолютно уверены в том, что все сделано правильно. Существует три основных способа прокладки электрического кабеля:

Любой из перечисленных вариантов считается правильным, поэтому выбор остается за вами. При этом стоит помнить, что важно иметь точное понятие, где проходит кабель, в противном случае любой забитый гвоздь может стать причиной отключения телевизора (при лучшем раскладе), в худшем случае – удара током.

Как лучше провести проводку?

Скрытая проводка осуществляется внутри стен, под декоративной отделкой или другими декоративными конструктивными элементами. Наиболее безопасной считается проведенная проводка в квартире своими руками под гипсокартон, так как она надежно защищена от каких-либо механических повреждений. Однако такой вариант монтажа самый трудоемкий и требует умения обращаться одновременно с несколькими инструментами.

Комбинированный вариант монтажа электропроводки включает в себя ее установку в коробах и плинтусах с кабельным каналом. Данный способ совмещает в себе одновременно преимущества закрытой и открытой прокладки – безопасность и эстетичный внешний вид.

Ремонт или замена?

Если вы вдруг стали ощущать запах паленого пластика, заметили от распределительной коробки искры или розетки стали при использовании сильно нагреваться, то настало время найти проект электрической проводки в вашей квартире и приступить к ее незамедлительному ремонту.

Такое явление имеет множество причин, от стандартного физического износа, до элементарного устаревания системы электроснабжения, обусловленной появлением у вас в хозяйстве современных электроприборов.

Разводка электрической проводки, схема которой себя уже давно изжила, осуществляется в несколько основных этапов:

• В первую очередь необходимо выяснить количество требуемых изменений.
• Произвести расчет необходимого для монтажа количества материала и оборудования и осуществить последующее их приобретение.
• Далее выполняется подготовка помещения посредством демонтажа старой изжившей себя электропроводки.
• Укладка нового кабеля и последующее его тестирование на нормальное функционирование.

Еще одна причина, которая может послужить для ремонта в квартире старой электропроводки – это отсутствие элементарного заземления. Конечно, его отсутствие не критично, однако для безопасной и правильной работы многих современных электрических приборов оно необходимо.

Необходимые для монтажа инструменты

Если вы решили, что проводка электричества в квартире своими руками должна быть сделана, то следует приобрести исправный и надежный инструмент. В местах соприкосновения металла и тела не должна нарушаться изоляция. Как минимум вам потребуется следующее:

• Тестер.
• Перфоратор.
• Кусачки.
• Плоскогубцы.
• Отвертка.

Материалы для монтажа

Как только будет готова принципиальная схема электропроводки, произведен расчет мощности каждой отдельной ветки, можно будет приступить к приобретению необходимого материала.

Постарайтесь не закупать слишком дешевые изделия и кабель с уменьшенным сечением. Итак, чтобы проводка в квартире своими руками (фото ниже) была выполнена, вам потребуется следующее:

• Розетки и выключатели.
• Провода с медным сечением.
• Установочные коробки в форме пластиковых стаканов.
• При необходимости дополнительная изоляция.
• Клипсы, если планируется производиться проводка в квартире своими руками по потолку.
• Соединительные клеммы для кабеля.

Прокладка кабеля

Как только вы приобретете все необходимые материалы и оборудование, можно будет перейти непосредственно к монтажу.

• В старой квартире нужно произвести демонтаж старой проводки.
• В заранее отмеченных местах высверливаются углубления под распределительные коробки и подрозетники.
• Далее в стенах штробим канавку ко всем выключателям и розеткам для последующей укладки проводов. В них укладываем кабель соответствующего сечения и закрепляем его при помощи дюбель-гвоздей.
• После чего штробы и отверстия необходимо зашпаклевать.
• В пустотах плит и на потолке прокладываются провода для системы освещения.
• Как только проводка в квартире своими руками (схемы ниже) будет смонтирована, устанавливаются все осветительные приборы, выключатели и розетки.

Расчет номинала автоматов

Чтобы правильно выполнить монтаж проводки, необходимо определить номиналы автоматов, устанавливаемых в распределительном щите. Для этого нужно просуммировать мощность всех приборов, которые планируется к нему подключить. Затем киловатты перевести в ваты, после чего рассчитать силу тока по формуле: P : U = I.

Существует следующая линейка автоматов: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A и 63A. Таким образом, номинал выбранного автомата должен получиться больше, чем полученное вами значение.

Установка и подключение электрического щитка

Непосредственно в электрическом щите осуществляется распределение электроэнергии по группам:

• На освещение.
• На розетки.
• Другое оборудование.

Щит закрепляется на стене с помощью дюбель-гвоздей, а затем к нему прокладывается отходящая проводка и подводящий питающий кабель. После чего питающий кабель необходимо зачистить. На требуемую длину с него снимается внешняя изоляция, затем кабель заводится в щит, где подключается к вводному автомату.

В верхней части электрического щита устанавливается шина, к которой подсоединяется нулевой провод. Аналогичным способом на нижнюю планку монтируется шина, к ней подключается провод, который ведет к защитному заземлению.

Далее приступаем к распределительным проводам, их зачищаем и подсоединяем к автоматам в соответствии со схемой монтажа электрической проводки.

Заключение

Таким образом, после прохождения всех этапов — от приобретения необходимого оборудования и материалов, прокладки кабеля до установки и подключения электрического щита — будет сделана электрическая проводка в квартире своими руками (схема представлена выше).

Согласованность, надежность, бесперебойность и непрерывность работы электрической системы в целом напрямую зависят от профессионального монтажа, качества комплектующих и материалов, соблюдения всех правил и норм, а также правильности и грамотности всех сопутствующих расчетов. Это очень ответственное и серьезное дело, если у вас есть какие-либо сомнения, то лучше доверить эту работу специалистам, для которых все, что связано с электричеством, является профессией.
