Люк на чердак своими руками — схемы и чертежи

Необходимости пользоваться территорией не было, поэтому при попадании на верхний этаж использовали внешние лестницы. Метод не очень удобный, а в современных условиях существует необходимость попадать на верхние этажи чаще. Технология создания внутреннего входа на чердачные помещения набирают популярности и пользуются спросом среди владельцев.

Основные моменты строительства люка на чердак внутри помещения

Строите люк на чердак своими руками? Чертежи и готовые варианты можно просмотреть на сайте компании ИнноваСтрой. Детальный расчет и готовая смета помогут клиенту определится с уровнем затрат и решить проблему как самостоятельно, так и с дополнительной помощью специалистов.

  • Необходимо определиться с местом проема выхода на чердак. Попадание на верхний этаж должно быть удобным, чтобы при подъеме материалов не задевать стропила или кровельное покрытие.
  • Важно расположить проем так, чтобы не попасть на блок перекрытия.
  • Хорошая теплоизоляция проема и плотное прилегание помогут избежать лишнего попадания холода и сквозняков в зимний период.
  • Окантовку проема необходимо усилить основными материалами. В доме из дерева – балками или брусом, в кирпичном – железными или пластиковыми уголками.
  • Под проемом необходимо обеспечить достаточно пространства для удобного спуска и подъема. Если на чердачном этаже планируется хранить вещи, необходимо продумать удобство их подъема и спуска.



Основные моменты необходимо учитывать перед началом строительства и формирования проема. Периметр будущего проема можно очертить на потолочном покрытии и визуально представить выход на чердачный этаж. Правильно рассчитать люк на чердак своими руками, чертежи помогут более детально.



Люк на чердак своими руками

Люк на чердак своими руками — дело занимательное и интересное для любителей строительства и творчества. Используя современные технологии лестницу на чердак можно прикрепить к дверце люка. Такой вариант экономичный и удобный для владельцев.



Популярными становятся также лестницы в сложенном варианте, которые образуют гармошку и максимально складываются во внутрь. Такие варианты удобны в домах с малым объемом территории, визуально выглядят привлекательно.Хотите узнать, как сделать люк на чердак своими руками?  Рекомендуем освоить технологию процесса.



Порядок выполнения работ. Создаем люк на чердак своими руками



  • Рассчитать и начертить чертеж-план для строительства чердачного проема. Определить периметр и точные показатели. Чертеж можно создать в компьютерном графическом изображении. Если клиент затрудняется сделать самостоятельно, чертеж можно приобрести у специалистов компании ИнноваСтрой с гарантией точности всех размеров.
  • Рассмотрим технологию работ, как сделать люк на чердак своими руками. После получения чертежа, начинаем изготавливать само отверстие проема. Если дом уже построен, то на место проема устанавливается дверь. При неоформленном потолочном перекрытии формировать проем намного проще.

Люк на чердак своими руками

Перед началом выпиливания мастера рекомендуют начертить размеры проема на потолочном покрытии, совместно с рамкой, выступающей на 5-6 см по контуру. Далее это расстояние учитывается при покрытии проема доской.

  • Люк на чердак своими руками рекомендуется создавать при помощи сборки рамки. Специалисты применяют доску не более 3-4 см. Обусловлена такая величина не только красотой, но и прочностью прилегания основания. Стандартно собирают рамку размерами 60*120 см с обязательным соблюдением прямых углов. При желании рамки могут быть прямоугольной или округлой формы.
  • Следующим этапом изготавливаем крышку для потолочного проема. Некоторые мастера используют однородный материал потолочного перекрытия или выпиленный слой. Полученная дверца плотно закрепляется дополнительными петлями. Размер петель формируется с учетом размера и веса дверцы. Направление определяется исходя из последующего удобства эксплуатации. Сделанный люк на чердак, своими руками может открываться и вовнутрь, и в комнату.
  • Декоративная отделка и утепление люка на чердак своими руками. Утепление люка зависит от того, каким планируется чердачный этаж. Если помещение не жилого типа, будет попадать холодный воздух, то слой утеплителя необходим. Особое внимание уделяется пароизоляционному слою. Образование конденсата будет проникать, стекать на пол нижнего этажа.
  • Внешняя отделка чердачного проема. Современные материалы позволяют оформить проем «под потолок». В навесном покрытии люк будет практически незаметен и стильно впишется в интерьер.



На фото детально отображена схема люка. Чердак своими руками сделать не сложно, если следовать этапам и технологической последовательности.



Люк на чердак своими руками

Конструкции люков со складной лестницей



Типы формирования люков отличаются вариантами лестниц. Могут применяться как стационарные, так и складные конструкции. Технология и этапы последовательности будут одинаковы.



Если планируется создать складную конструкцию, необходимо предусмотреть совпадение всех элементов. Крышка принимает вес всех деталей лестницы. Надежное крепление должно обеспечивать удержание сегментов в закрепленном состоянии. Последовательное уменьшение периметров лестничных отделов обеспечит не только визуальную красоту, но и распределение веса каждой из частей.



Стационарная лестница рекомендована мастерами компании ИнноваСтрой если планируется жилой чердачный этаж. Создание мансарды или дополнительной веранды расширит общую площадь жилого помещения.



Из рассмотренной технологии можно сделать вывод:



«Люк невидимка» обустроенный своими руками – важное приспособление в доме любой этажности. Независимо от назначения пользования чердачным помещением, расширяются границы и пространство дома. Впоследствии всегда можно создать комфортный жилой этаж с мансардой или дополнительными комнатами.



При постоянном пользовании люком важно использовать прочные материалы европейского качества, надежно укрепленные в отверстии. Для обеспечения безопасности, находясь на чердачном этаже важно оформить проем с дополнительными планками и рейками. Если в доме проживают дети, важно обеспечить полную безопасность проживания, а верхнем этаже и установить стационарную лестницу с поручнями или перилами.



Люк на чердак своими руками



Если принято решение создать люк на чердак своими руками, важно следовать технологии и поэтапно осуществлять строительство. В любом случае, всегда существует возможность обратиться к профессионалам дела, консультацией в компанию ИнноваСтрой.



Современные технологии предусматривают автоматическую систему открывания люка и выдвижной лестницы. Пользование пультовой техники формирует стиль и подчеркивает дизайн помещения, к тому же они более удобны. Какую из технологий выбрать зависит от уровня затрат и пожеланий владельца. Смета и полный расчет автоматических систем представлены у менеджеров компании.



О том, как сделать теплый люк на чердак своими руками  рекомендуем посмотреть на видео

Люк на второй этаж своими руками – установка лестницы в доме

Назначение чердачного люка
Разновидности люков
Устройство люка на чердак в бетонном перекрытии
Как сделать люк в деревянном перекрытии
Монтаж двери на чердак в натяжном потолке своими руками
Утепление чердачного люка
Советы по созданию комфорта

При строительстве собственного дома следует учитывать каждую, даже незначительную мелочь. Любой недочет уже на начальном этапе эксплуатации может стать причиной таких проблем, как сквозняк или неприятный запах. Очень часто домостроители игнорируют или просто не вспоминают о таком незначительном элементе конструкции, как люк на чердаке.

В большинстве случаев эту конструкцию заменяют тонкой крышкой. В результате с чердака в помещение проникает холодный воздух, а влажный пар из комнат поднимается вверх, становясь причиной разрушения утеплителей. Эти причины призывают к тому, чтобы на чердаке был обустроен люк в соответствии со всеми правилами.

Назначение чердачного люка

Перед тем, как сделать люк на чердак, стоит узнать, что эта конструкция предназначена для выполнения следующих функций:

  • Защита от холода.
  • Препятствие на пути выходящего пара.
  • Ограничение доступа для грызунов, которые очень часто обустраивают свои гнезда на чердаке.
  • Свободный вход в чердачное помещение.
  • Своеобразный барьер на пути огня при возгорании нижних помещений.

Пожаробезопасность люка требует отдельного внимания. Поэтому возникает вопрос, как сделать люк в потолке на чердак, чтобы конструкция препятствовала распространению огня и защищала от ядовитого газа и дыма. Для этого необходимо изготовить несколько слоев изоляции из разных материалов. Каждый слой имеет индивидуальную степень расширения под воздействием высокой температуры, что позволяет избежать мгновенного возгорания и разрыва теплоизоляции.

Теплоизоляционный слой необходим для люка, так как пары из жилого помещения будут подниматься вверх через это отверстие, в результате кровельный утеплитель будет впитывать влагу.

Разновидности люков

Чтобы решить проблему, как сделать люк на чердак своими руками, можно воспользоваться двумя способами:

  • Простой вариант подразумевает одну крышку.
  • Более сложный способ — две крышки, одна из которых выполнена в виде сэндвича.

Стандартная дверь на чердак своими руками представляет собой деревянную раму, обшитую ДВП. Между ними укладывают пенополистирол толщиной 3-6 см. Внутренняя крышка чаще всего выполняется толщиной 3,5-6,5 см. Для ее уплотнения выполняют следующее: в коробке с помощью фрезы вырезают канавку, в которую помещают прокладку круглого сечения.

Крышка люка может быть металлической или деревянной с дополнительным утеплением или без него. Основным элементом крышки является механизм, с помощью которого она будет открываться и закрываться.

По высоте короб люка должен соответствовать параметрам лестницы, которая является составляющей частью конструкции. В большинстве случаев эти параметры не соответствуют толщине чердачного перекрытия, но сложности по этой причине возникают очень редко.

Сегодня можно встретить люки, оснащенные огнезащитной крышкой. Элемент такого вида имеет одностороннюю или двухстороннюю защиту, а боковые части конструкции выполнены из металла. Такая структура люка может противостоять распространению огня в течение получаса.

В некоторых конструкциях предусмотрены ограждающие элементы, они могут использоваться как для холодных, так и жилых чердачных помещений. Если вход на чердак выполняется очень часто, то такой конструкцией лучше не пренебрегать. Ограждение может быть комплектующим элементом лестницы, а может продаваться отдельно.

На изделиях, выпускаемых большинством современных производителей, параметры указаны в чистом виде. Следовательно, люк имеет определенный внешний размер, для которого проем в потолке должен быть больше на несколько сантиметров. Но иногда производитель обозначает точные параметры проема, что означает меньший размер люка.

Очень часто можно встретить неокрашенные конструкции. Это позволяет выполнить покраску самостоятельно в соответствии с интерьером жилого помещения.

Чердачные лестницы промышленного производства отвечают немецким нормам DIN, что соответствует параметрам европейских строений. Дома в России строятся по другим нормам, поэтому чердачный проем должен продумываться заранее. Упростить процедуру может предварительная покупка люка с лестницей. В этом случае монтаж проема выполняется в соответствии с купленной моделью. Самостоятельное изготовление люка дает возможность встроить конструкцию согласно параметрам чердачного пространства.

Стандартная крышка люка — это столярная плита толщиной от 16 до 20 мм. Утепленный своими руками люк на чердак имеет толщину немного больше, около 32 мм. Каркас зашивают листами ДВП или ДСП, заполняя пространство пенопластом или пенополиуретаном. Усиленное утепление имеет толщину свыше 30 мм.

Среди новинок можно отметить крышки, обладающие пылезащитной функцией. Конструкция предполагает использование складной лестницы, которая не собирает пыль. Следовательно, даже после долгого перерыва спущенная вниз лестница не вызовет неприятных ощущений. Так как параллельно пылезащитный слой выступает в качестве дополнительной теплоизоляции, потребитель получает двойную выгоду, решая одновременно проблему, как утеплить люк на чердак своими руками.

Устройство люка на чердак в бетонном перекрытии

Установка люка на чердак, имеющий бетонное перекрытие, выглядит следующим образом:

  • Отмечают место, где предполагается размещение люка. Для удобства можно воспользоваться метром, рулеткой и карандашом.
  • Используя перфоратор, в бетонном перекрытии делают сквозные отверстия по углам нарисованного прямоугольника. Для этого нужно взять сверло, длина которого больше толщины бетонного перекрытия. В процессе сверления важно следить за вертикальностью. Сквозные отверстия помогут сориентироваться при выполнении отметки снизу.
  • С помощью болгарки, имеющей специальный диск для работы с бетоном, по периметру люка проводят линию. Это позволит обнаружить пустоты в перекрытии и облегчит его сверление.
  • Бетон в обнаруженных слабых местах следует разбить кувалдой, а с арматурных прутьев бетон убирают ломом.
  • В завершении следует спилить прутья арматуры и провести окончательное выравнивание с помощью диска с алмазным напылением.

Как сделать люк в деревянном перекрытии

Изготовить проем квадратной формы для люка на чердак в деревянном потолке можно самостоятельно, процесс состоит из достаточно простых действий. Но если планируется сделать проем круглой формы, то следует учесть некоторые нюансы.

Вырезать люк в этом случае необходимо в соответствии со следующей инструкцией:

  • На потолке жилого этажа выполняют разметку будущего проема, при этом следует к планируемым размерам добавить толщину отделки. Если с нанесением разметки вверху возникают трудности, то можно воспользоваться более простым вариантом: начертить разметку проема на полу комнаты, а затем, используя отвес, спроецировать на нижнюю поверхность чердачного пола.
  • Далее устанавливают подпорки. Это могут быть деревянные бруски или домкратные стойки.
  • В середине предполагаемого проема сверлят сквозное отверстие, выполняя действия внизу.
  • Теперь нужно подняться на чердак и вставить в имеющееся отверстие металлический штырь. Пользуясь шпагатом и карандашом, на чердачном полу чертят круг.
  • Выпиливают отверстие по начерченному кругу. Встречающиеся балки на пути распила следует пропускать, их можно выпилить после основных работ.
  • Выполняют загиб материалов для оформления проема в форме круга.

Монтаж двери на чердак в натяжном потолке своими руками

Натяжной потолок является сложной конструкцией, поэтому по возможности не следует крепить такой потолок в том месте, где планируется сделать выход на чердак. Однако может возникнуть необходимость монтажа люка после проведенного ремонта. В этом случае процесс имеет некоторые сложности. Основная проблема — материал можно легко повредить во время установки люка. Но аккуратные действия и следование инструкции помогут найти решение. Целью работы является маскировка потолочного люка на общем фоне потолка без нанесения вреда внешнему виду.

Подробная пошаговая инструкция выглядит следующим образом:

  • На первом этапе монтируется каркас, для изготовления которого необходимо набить деревянные бруски по периметру предполагаемого проема.
  • На брусках фиксируется потолочный алюминиевый профиль.
  • Теперь по периметру проема необходимо закрепить профиль натяжного потолка.

    Чердачный люк с утеплением и без. Его установка в различных покрытиях. Лестницы к чердачному люку

    Если местом расположения люка на чердак является наклонная плоскость, то требуется установка дополнительного разделительного профиля.

  • Далее снимают мерки с самого люка и берут полотно, аналогичное общему потолку.
  • Выполняют монтаж натяжного потолка, обтягивают и фиксируют всю конструкцию к проему.

Утепление чердачного люка

Приобретая готовую конструкцию чердачного люка с лестницей в комплекте, можно не беспокоиться о теплоизоляции выхода на чердак. В большинстве случаев конструкция выпускается утепленной. При самостоятельном изготовлении деревянного люка на чердак пренебрегать этапом теплоизоляции не рекомендуется. Причем сам процесс требует тщательного обдумывания.

Готовый теплый люк на чердак можно приобрести в полной комплектации, куда входят специальные теплосберегающие пластины, расположенные на лицевой стороне крышки люка. Присутствие этих элементов создает нужный эффект и предотвращает теплопотери. Обустройство чердачного люка своими руками предполагает утепление крышки люка материалом, использующимся для утепления чердачного пола.

Перед тем, как сделать дверь на чердак, стоит ознакомиться с процессом самостоятельного утепления люка, который состоит из следующих действий:

  • Вначале следует приготовить лист фанеры и теплоизоляционный материал.
  • Теперь нужно снять мерки проема.
  • По полученным данным монтируется каркас из досок толщиной не более 3 см.
  • Теперь можно начинать сборку крышки люка, она должна быть немного меньше проема. Это позволит плотно вложить утеплитель.
  • Далее укладывают пароизоляционный слой, и все фиксируется клеем или деревянными планками.
  • Завершает монтаж утеплителя лист фанеры, которой обшивают крышку.
  • Крышка на чердак декорируется в соответствии с общим интерьером жилого помещения.
  • Не стоит забывать об обработке деревянных элементов люка антисептическими растворами.
  • Готовая крышка фиксируется в проеме с помощью саморезов и петель.

Советы по созданию комфорта

Чтобы выход на чердак был более комфортным, можно прислушаться и реализовать несколько советов опытных мастеров:

  • Для удобного подъема на чердак можно соорудить опоры вокруг люка.
  • Для быстрого и простого открывания можно сделать на крышке специальную петлю. А если сделать удлиненную ручку, то можно будет открывать выход на чердак без дополнительной подставки.

Используя специальные чертежи люка на чердак своими руками, можно выполнить работу, не испортив общий интерьер помещения.

  Установка деревянной лестницы является достаточно трудоемкой и тонкой работой, поэтому доверять ее монтаж не стоит непрофессионалам. Лестница деревянная представляет собой очень изящную, тонкую и дорогую конструкцию, риск при ее монтаже просто неуместен.

  Потому, правильный и качественный монтаж деревянной лестницы – это залог исправной и долгой ее эксплуатации в доме, а неправильно произведенная установка может испортить внешний вид лестницы, а также повлечь за собой возникновение повреждений.

Монтаж деревянной лестницы обладает определенными нюансами, которые нуждаются в четком соблюдении.

  Прежде всего, установка такой лестницы должна производиться на четко определенном участке дома только после тщательного проведения замеров и изготовления сооружения в соответствии с полученными размерами.

 Установка лестницы из дерева должна выполняться только высококвалифицированными специалистами той компании, которая занималась ее производством по конкретным размерам. Эта компания несет всю ответственность за изготовление сооружения и его монтаж.

  Доставляться лестница к месту монтажа должна в полностью разобранном виде, возможно в виде уже готовых блоков. Однако установка выполняется только из готовых маршей лестницы в полностью собранном варианте.

  В случае, когда фирма-производитель изготавливает сразу готовые марши лестницы, то необходимо в опорной балке предварительно выполнить монтажные пазы, необходимые для закрепления лестничного проема к поперечной балке и для точного монтажа лестничных маршей.

  Выполнение окончательной сборки готовых маршей лестницы и склейка необходимых соединений производится после того, как выполнен подгон тетивы перил к уровню оснований этажей, соединяющих лестницу.

  Нижнюю пристенную тетиву необходимо подогнать по линии пола. При этом обязательно должна учитываться возможность укладки на основание напольного покрытия.

  Лестница, противоположная пристенной тетивы, должна быть оснащена шпунтами. Шпунты необходимы для того, чтобы соединить лестницу с нижней и верхней опорными стойками. Опорные стойки должны иметь пазы для этих шпунтов.

  Выемка делается по месту готовых маршей лестницы.

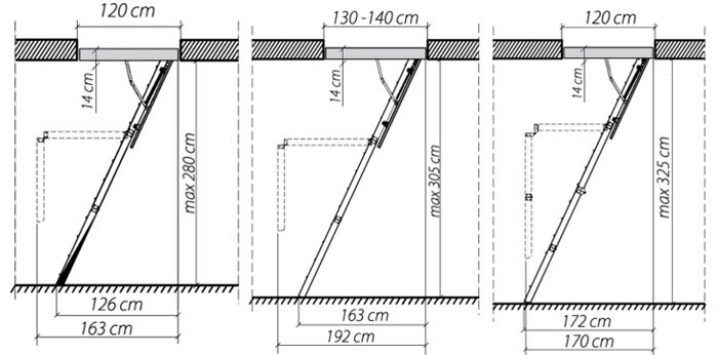

Чердачная лестница своими руками: стандартные размеры и процесс изготовления

Она нужна для крепления верхней стойки к верхнему межэтажному ограждению. Длина выемки должна равняться толщине межэтажного ограждения.

  Лестничное перекрытие необходимо устанавливать перед непосредственным монтажом марша лестницы. Перед тем, как начинать склейку готовых элементов перекрытия, лучше всего проверить подгонку этих деталей на совпадение шиповых соединений.

  Марш должен удерживаться под собственной массой, но фризовая ступень должна быть установлена на балку проема лестницы. Лестничный марш закрепляется к балке с помощью шурупов, а нижняя стойка крепится в стяжке пола стальным стержнем через анкирование. Перед окончательным креплением лестничного марша к межэтажному ограждению, его следует выставить так, чтобы проступи имели четко горизонтальное положение.

Итак, вводные: уже есть крыша над головой ипотолок утеплён. При этом необходимо пользоваться чердачным помещением, столько места не должно пропадать даром. Должны же внуки и правнуки где-то выискивать украшения на ёлку? (см. Простоквашино) Раньше люди не заморачивались, делали в фронтоне дверцу, приставляли лестницу и пользовались чердаком.

На чердак очень часто заготавливали сено для скота, заодно оно являлось дополнительным слоем утеплителя для дома. Если вы дошли до этого этапа строительства самостоятельно, то сделать люк на чердак своими руками для вас не составит труда.

Начну с того, что речь пойдёт про люк, который будет расположен в потолке котельной. Это техническое помещение, там можно установить надёжную приставную лестницу не переживая особо за эстетику.

Вводные: нужен утеплённый люк на чердак, достаточно просторный для того, чтобы через него могли пройти достаточно крупные предметы. По идее, люк должен получиться достаточно тяжёлым, поэтому необходимо продумать как его открывать и закрывать с максимальным удобством.

Как сделать люк на чердак

Напомню, что расстояние между потолочными балками составляет 55 см. Этого вполне достаточно чтобы протащить 250-литровую пластиковую бочку из которой я делал солнечный коллектор.

Установка чердачного люка в перекрытии

Проверено! Длинной чердачный проём решили делать больше метра, а более точное значение определялось кратностью досок при подшивке потолка. В итоге размеры люка получились 55×115 см.

Обратите внимание, что доску проёма, которая находится на противоположной петлям стороне, необходимо слегка наклонить, чтобы толстый 20-сантиметровый люк не задевал своей нижней частью, верхнюю часть проёма чердака.

Для придания люку жёсткости необходимо сделать диагональную распорку.

Утепляем люк на чердак

Люк утепляется точно так же, как и весь остальной чердак, если он сделан по деревянным балкам, разумеется. Сначала укладывается слой пароизоляции на дно люка.

Далее, на пароизоляционный слой укладывается утеплитель.

Крупные белые пятна на фотке, это блики от летающей повсюду пыли. Пользуйтесь респираторами при работе с утеплителем, иначе кашель обеспечен.

Вот и все! Потолочный люк готов и останавливает его от падения вниз пока только небольшая планка, которую позже я заменю на лист толстой фанеры, отпиленной по размеру. По всему периметру необходимо проклеить оконный уплотнитель, чтобы не было щелей.

Вот так люк выглядит снизу

Система открытия потолочного люка

Открыть люк на чердак та еще проблема. Я решил ее при помощи двух вот таких блочков, карабинов и веревки, которая уже немного фигурировала на фотографиях выше.

Смысл в том, чтобы стоя внизу потянуть за веревочку и открыть потолочный люк на чердак. Блочки крепятся к стропильной системе в удобных местах. В потолке сверлится отверстие через которое походит шнур.

Открыть люк может женщина, приложив небольшое усилие. На видео ниже это видно))

После того как люк обшили снизу и утеплили, он стал весить немного больше, но особо сильно на открывании это не сказалось. Фиксируется люк достаточно просто. Кольцо, за которое необходимо тянуть, одевается на крючки.

Это мало напоминает кольцо))) Хотел стырить у дочи с тюбинга, но получил отказ в жесткой форме. Поэтому пока так, а в перспективе найду нормальное.

Таким образом получился теплый люк на чердак, сделанный своими руками.

Делаем люк на чердак в деревянном доме

Чердачное помещение очень часто служит заменой кладовки.

Как сделать люк на чердак

Здесь можно хранить вещи, которые мало используются в быту и занимают место в жилых комнатах. Чтобы беспрепятственно попадать на чердак, необходимо сделать удобный вход. Статья расскажет о том, как правильно и быстро сделать чердачный люк.

Как правильно выбрать люк?

Выделяют два метода создания люка на чердак.

Первый из них подразумевает проделывание отверстий на фронтовой части, после чего на него будет установлена чердачная дверь. Он имеет большое преимущество, поскольку целостность потолка не будет нарушена. Для того, чтобы использовать дверь лучше всего запастись дополнительной лестницей. Такой вариант не из дешевых.

Второй способ более легкий, поскольку подразумевает вход на мансардный этаж через отверстие в потолке.

При выборе месторасположения нужно принимать во внимание тот факт, что при открытии и закрытии крышки у вас не должно возникать трудностей. Внешний вид должен вписываться в стиль интерьера.

Если на потолке в комнате есть балки, нужно предусмотреть, чтобы люк не был расположен над ними, поскольку перекрытие будет не слишком прочным.

При самостоятельно сборке нужно учитывать, что конструкция должна:

  • иметь простой монтаж;
  • обладать привлекательным внешним видом;
  • быть надёжной;
  • сохранять тепло.

В случае необходимости можно использовать дополнительную фурнитуру, а именно доводчики и ручки, которые могут упростить процедуру открывания и закрывания.

Разновидности чердачных люков

По способу монтажа выделяют несколько разновидностей люков.

Они могут быть:

  • вертикальные;
  • горизонтальные;
  • угловые.

Противопожарные люки на чердак вертикального типа весьма удобны в использовании, их можно соорудить своими руками. Что касается второго типа, то горизонтальные изделия устанавливаются на поверхность потолка. Последнюю разновидность монтируют исключительно в мансардном помещении.

Наиболее часто люк для чердаков создается из металла, дерева или пластика. Особую популярность имеют деревянные изделия.

Технология создания чердачного люка

Для сооружения чердачного люка стоит воспользоваться такойинструкцией:

  1. Сделать чертёж, по которому можно будет определить точную форму и размеры. Также здесь во внимание принимаются некоторые особенности конструкции;
  2. Для того чтобы сделать каркас изделия, нужно использовать доски, имеющие толщину больше 2 см. Есть возможность создать прямоугольную конструкцию, которая будет обладать подходящим размером;
  3. Следует учесть, что все углы закругленные. Люк стандартного типа имеют размер 600х1200 мм. Чтобы определить нужные параметры, стоит учесть весовую категорию людей, которые будут им пользоваться;
  4. Ещё один важный этап – создание проёма. Он должен на 5 см превышать люк. Такой припуск используют для обшивки рамки;
  5. Если работы проходят в доме, то для изготовления люка вам понадобится дерево, которое вырезается с потолка. Ещё один вариант – приобретение древесины нужного размера;
  6. Как материал стоит выбирать лиственницу, поскольку она имеет хорошие свойства эксплуатации и характеристики прочности;
  7. Крышка люка должна обладать высокой прочностью. Для этого устанавливается распорка, которую можно зафиксировать при помощи саморезов и уголков;
  8. Для обеспечения изоляции стоит выбирать качественный утеплитель. Очень часто в таких системах используется минеральная вата;
  9. Следующий этап – установка фурнитуры. Поскольку монтаж производится по всему периметру, можно избежать холодного воздуха, который попадает в помещение;
  10. Внутри люк обшивается рамой и наличником. Это позволяет улучшить его внешний вид;
  11. Последний этап работы – монтаж лестницы.

Преимущества люка

Если вы решите применить чердачный люк с лестницей, вам стоит принять во внимание такие преимущества:

  • высокая функциональность. Вы сможете легко сложить лестницу или использовать её в бытовых целях;
  • такая система отличается хорошей компактностью. Чердачный люк в закрытом состоянии сливается с потолком, поэтому он не бросается в глаза. Чтобы попасть наверх, нужно полностью разложить конструкцию;
  • надёжность. Поскольку люки выполняются из прочных материалов, он будет служить вам достаточно долго;
  • лёгкость монтажа. Установка люка и лестницы на чердак не отнимет много сил;
  • простота в использовании конструкции.

Нюансы монтажа

Установка люка на чердак должна происходить в точности по схеме. Важно принять во внимание, что этот процесс состоит из нескольких этапов. Первый из них – создание чертежа люка на чердак. Здесь многое будет зависеть как от высоты чердака, так и от положения люка.После чего, нужно выбрать подходящее месторасположение люка. Если здесь допустить ошибку, то в будущем её уже не исправить, поскольку в потолке останется отверстие, которое будет достаточно тяжело скрыть.

Следующий этап – создание отверстий для люка. Поскольку конструкция оснащена специальными планками по периметру изделия, главной задачей выступает создание аккуратного отверстия, которое будет соответствовать размеру. Четвёртая стадия – выравнивание отверстий и монтаж люка. Здесь важно проводить работу аккуратно, чтобы в итоге люк выглядел красиво и аккуратно. Самый ответственный шаг – закрепление люка. Здесь понадобится множество инструментов, которые обеспечат надёжность и долговечность конструкции. При желании вы можете установить на чердак утеплённый пол.

Если вы приняли решение о том, чтобы сделать люк на чердаке, вы можете выбрать любую разновидность, опираясь на размер вашего дома. Важно подобрать качественную конструкцию, с помощью которой вы сможете подниматься наверх и спускаться вниз. Используйте пространство на чердаке рационально – устанавливайте утеплённый люк и раскладную лестницу.

Имеется домик из бруса, внутри имеется лестница на второй этаж, чем можно закрывать этот лаз для наименьших потерь тепла из первого этажа ?

колючий коврик на ступени

gogi,вдумайся что ты написал!!!
и кто же тебе такую лесенку "сделал"?

Если вариант с дверью не подойдет ,попробуй занавеску с плотными шторами .

Ископаемое

1.3.2017, 22:51

Не так на этой лестнице-паз на перилах снизу намного шире толщины балясин,если они не врезаны в тетиву то со временем разболтаются.Ну и шляпки шурупов видны-не зашпаклёваны но это поправимо.Это по данному фото.

1.3.2017, 23:08

Вот прямо перед носом у того, кто фотографировал, поставить перегородку с дверью. Тепло будет подниматься в лестничный проём, но дальше уходить не будет.
Ну а другого выхода тут мне не видится совсем

Mike Torelo

9.3.2017, 19:02

Цитата(SinclairLtd @ 1.3.2017, 23:08)

Вот прямо перед носом у того, кто фотографировал, поставить перегородку с дверью. Тепло будет подниматься в лестничный проём, но дальше уходить не будет.
Ну а другого выхода тут мне не видится совсем

например внизу закрыть, не? тепло будет уходить вверх, а это самое высокое место.
перекрывать теплоизоляционным материалом надо, что бы не греть эту лестницу.

Там не очень понятно. Справа глухая стена ,а слева внизу проход,судя по падающему свету??

Купить ЭППС, подрезать чуть больше ширины проема и враспор установить. Выглядеть будет колхозно, но функцию свою выполнит. Ширина ЭППС 1200мм, должно хватить.

Спилить лестницу, поставить лифт ))

офигенная идея, я вам признаюсь

далекс, что то никак не понял что из себя представляет это перекрытие ?

gogi,уже потеплело)))) По теме, я вот не понимаю зачем перекрывать тепло наверх!? Там , наверху то что будет?

Убиенный

20.3.2017, 23:30

Цитата(далекс @ 20.3.2017, 13:55)

Надо было на стадии строительства перекрытия над лестницей делать. Получилась бы отличнейшая гардеробная с дверями купе.Похоже минимум 2 метра длиной и большой высотой.

а ходить по лестнице на карачках.

Цитата(далекс @ 20.3.2017, 18:19)

Считаете возможный ее размер

не более метра.

Убиенный

21.3.2017, 21:32

Цитата(далекс @ 21.3.2017, 1:49)

Как посчитал, не зная длины проема и угла наклона лестницы?

по балясинам и формуле 150х300.

gogi,тогда поставь дверь ,перекрыв отапливаемое, а лесенка останется за бортом

gogi,у меня баня так же устроена, могу показать

буду премного благодарен ))

22.3.2017, 18:53

Если принцыпиально то бока забей и дверь поставь,либо лестницу меняй на поднимающуюся как люк

Убиенный

22.3.2017, 21:27

Цитата(Sokolkms @ 22.3.2017, 18:53)

на поднимающуюся как люк

дверь как в гараже ракушке.

временно можно простой пленкой закрыть например и чуть что за 5 секунд ее снять и никаких следов ))

Цитата(gogi @ 1.3.2017, 15:46)

Имеется домик из бруса, внутри имеется лестница на второй этаж, чем можно закрывать этот лаз для наименьших потерь тепла из первого этажа ?

Дверь поставьте На 2 этаже ., Тем более Место там есть Под нее !!
А так чем У годно Хоть ковер Прибейте ,, Хоть шкуру ,) Цитата(Eber @ 1.3.2017, 14:57)

вдумайся что ты написал!!!

?? не понял вопроса. Могу подробнее объяснить, когда был домик поменьше лестница была приставная на чердак, у меня был сделан люк, и тепло от радиатора снизу не уходило, теперь вот хочу сделать подобное в другом доме, но опыта нет и ума не приложу как закрывают такие дыры (или вообще не замарачиваться)
Цитата(Eber @ 1.3.2017, 14:57)

и кто же тебе такую лесенку "сделал"?

а что с ней не так ? Цитата(Mike Torelo @ 9.3.2017, 19:02)

например внизу закрыть, не?

как именно ? Цитата(далекс @ 14.3.2017, 16:25)

а слева внизу проход

да, она как бы посередине комнаты стоит Цитата(gogi @ 15.3.2017, 11:41)

да, она как бы посередине комнаты стоит

Места много пропало .Надо было на стадии строительства перекрытия над лестницей делать. Получилась бы отличнейшая гардеробная с дверями купе.Похоже минимум 2 метра длиной и большой высотой. И теплый воздух уже бы не терялся. Для этого пол гардеробной тоже утеплить. В принципе и сейчас не поздно это сделать. )) Где там балки то идут?
Ну и естественное освещение в районе площадки лестницы тоже должно быть. Темно же. Цитата(gogi @ 20.3.2017, 17:40)

далекс, что то никак не понял что из себя представляет это перекрытие ?

Это тоже,на чем у вас лежат доски вашего второго этажа. Их еще лагами или балками называют. К примеру,вы же не можете в воздухе повесить,к примеру ,данную гардеробную, ее пол должен быть на балках, которые связаны и опираются на соседние балки. Их же сейчас там нет. Иными словами вам нужно сделать крепкий потолок ,являющийся одновременно и полом этой планируемой гардеробной. По этим балкам вы пустите утеплитель,чтобы гардеробную лишний раз не греть и постелите пол. Вот вам и комнатка на шару)) Считаете возможный ее размер,оцениваете трудозатраты и полученные фенечки,сравниваете и принимаете решение,стоит ли вам с этим заводиться. Если помещение получится длиной метра два -два с половиной и шириной 0,8 метра, да высотой метра два с половиной ,то я бы связался)). Плюс еще,что уменьшается объем обогреваемого воздуха на втором этаже куба на 4.
Цитата(Eber @ 20.3.2017, 17:50)

По теме, я вот не понимаю зачем перекрывать тепло наверх!? Там , наверху то что будет?

Так многие экономят,когда на втором этаже не живут или пользуются им редко.

Как быстро сделать люк на чердак

Меньше объем нагреваемого воздуха-больше денЮжек останется на пиво хозяину) Двери еще надо на втором этаже делать без щелей , в них сосет здорово . Вторая дверь на площадке испохабит всю лестницу ,имхо. Сооружение будет напоминать пенал. Стоит ли так жмотиться? Цитата(Убиенный @ 20.3.2017, 23:30)

не более метра.

Как посчитал, не зная длины проема и угла наклона лестницы? А она похоже крутая.Цитата(Убиенный @ 20.3.2017, 23:30)

а ходить по лестнице на карачках.

Нифига. пройди по лестнице и зафиксируй точки на уровне 195 см. От уровня балки на этой высоте и до задней стенки твоя длина.Весь расчет — всего 2 мин. далекс, во, теперь понятно )
Цитата(Eber @ 20.3.2017, 17:50)

зачем перекрывать тепло наверх!

Цитата(далекс @ 20.3.2017, 18:29)

Меньше объем нагреваемого воздуха-больше денЮжек останется на пиво хозяину)

вот она истина )) Цитата(gogi @ 21.3.2017, 7:57)

вот она истина ))

Это я понимаю, но лестница наверх сделана не просто так ведь? Там тоже какое то жилое помещение? Цитата(Убиенный @ 21.3.2017, 21:32)

по балясинам и формуле 150х300.

Ты уверен,что лестница построена по этой формуле?)). Мне вот кажется,что была высота ,длина и ее надо было вписать в эти параметры. )) и вписали. Судя по крутизне. Хотя может и ошибаюсь Цитата(Eber @ 21.3.2017, 8:00)

Там тоже какое то жилое помещение?

там две гостевые комнаты, но пока не до гостей )) Цитата(Eber @ 22.3.2017, 15:34)

тогда поставь дверь

этот вариант так же рассматриваю Цитата(gogi @ 22.3.2017, 17:07)

буду премного благодарен ))

так звони, я всегда готов помочь

Для просмотра полной версии этой страницы, пожалуйста, пройдите по ссылке.

Как сделать люк на второй этаж своими руками на даче — Портал о стройке

Желание упорядочить и оптимизировать своё жизненное пространство характерно для человека. И, действительно, было бы не совсем разумно, имея возможность использовать какое-то помещение для жизни, отдать его во власть старых ненужных вещей и пауков. А ведь именно так часто выглядит чердачное пространство. Стоит отметить, что происходит это не всегда по причине недомыслия или лености хозяев. Часто дело в том, что люди просто не знают, как организовать удобный вход/выход в это помещение. В качестве одного из вариантов вполне может стать чердачная лестница с люком, об особенностях изготовления которой пойдёт речь далее.

Содержание статьи:

Разновидности

Монолитная лестница на чердакМонолитная лестница на чердак

Перед описанием технологических аспектов изготовления такого элемента интерьера, поговорим о типах лестниц. Исходя из особенностей конструкции, чердачный вариант этого устройства можно условно разделить на несколько групп.

По типу монтажа лестницы могут быть:

  • Монолитными. Как правило, это массивные и капитальные приспособления, устанавливаемые на постоянной основе. Они надёжны, удобны в использовании и безопасны. Но вместе с тем занимают некоторое пространство, что в условиях дачного домовладения может считаться недостатком.
  • Складными. Обычно монтируются на входной люк чердака, могут иметь различную конструкцию. Встречаются телескопические, складные, шарнирные и прочие варианты. Такие приспособления менее надёжны и безопасны, чем предыдущий вариант, но вместе с тем значительно более компактны, что в некоторых случаях становится решающим фактором.
  • Приставными. Сюда можно отнести самые различные приставные лестницы и стремянки. Безопасны и надёжны они в ещё меньшей степени, чем вышеописанный тип, к тому же их надо постоянно переносить и где-то хранить, это создаёт некоторые неудобства для эксплуатации чердака.

Складной тип наиболее универсален, особенно, при необходимости облегчить использование чердачного пространства и сэкономить место внутри помещения.

Устройство

Устройство чердачной лестницыУстройство чердачной лестницы

Устройство такой подъёмной конструкции будет состоять из двух основных составных частей — откидной люка, выполняющего функции двери, отделяющей чердак от комнаты, и складной лестницы, закреплённой на нём.

Люк состоит из крышки и петель её крепления. Лестница обычно включает в себя несколько секций, которые при раскладывании образуют единый объект. Соединяться отдельные элементы могут несколькими способами — телескопическим соединением, любыми шарнирными модулями и др.

Материалом изготовления может быть металл (алюминий) и деревянный брус. При самостоятельном изготовлении наиболее приемлемым вариантом будет дерево.

Изготовление и установка

Изготовление и установка

Для изготовления чердачной лестницы с люком нужен подготовительный этап. Из инструментов потребуются:

  • измерительная рулетка;
  • электролобзик или ножовка;
  • шуруповёрт, отвёртка, молоток;
  • карандаш, маркер или иное пишущее приспособление.

Из материалов можно взять толстую фанеру (30 мм и более), деревянный брус и соединительные элементы-шарниры, вместе с пружинами и прочими элементами крепежа.

Механизмы лестницыМеханизмы лестницы

Работы можно начать с изготовления крышки. Измерив проём, ведущий на чердак, нужно разметить лист фанеры. После этого выпиливаем заготовку из листа и примеряем её на проём. Если всё подходит, то можно приступать к основному этапу.

Обратите внимание! Планировать оборудование чердака лестницей необходимо ещё на этапе строительства. Параметры люка должны быть кратны высоте от пола до потолка. Это в значительной степени облегчит проведение расчётов и сборку конструкции. То есть, если высота потолка составляет 3 м, то лестница, ведущая наверх, будет состоять из 3 секций по метру каждая.

Сборка конструкцииСборка конструкции

Изготовить сами секции достаточно просто. С помощью рулетки и карандаша, на боковинах (брус или доска) отмеряются и отмечаются места установки ступеней. Разметку осуществляем с внутренней стороны брусьев. С помощью долота нужно выбрать часть бруса, на глубину около половины его толщины. После этого в пазы вставляется ступенька и насквозь через брус притягивается саморезом. Таким образом, монтируются ступеньки всех трёх секций лестницы.

Лестница закрепляется на крышке люкаЛестница закрепляется на крышке люка

Затем секции соединяются друг с другом шарнирами, и первая из них прикручивается к крышке. Теперь крепим всю конструкцию в собранном виде. Можно и по другому: сначала закрепить крышку, а лестницу монтировать уже с внутренней стороны чердака при закрытом люке.

Правильное расположение пружиныПравильное расположение пружины

Для удобства открывания/закрывания и раскладывания лестницы, крышку можно дополнительно оборудовать пружинами, которые будут удерживать люк. А также верёвочкой, потянув за которую можно его открыть и разложить всю трёхсекционную конструкцию.

Чердачная лестница с люкомЧердачная лестница с люком

Видео

Последняя редакция: 11.05.2017 Автор: Александр Попов



Source: kryshasvoimirukami.ru

Читайте также

Люк на второй этаж своими руками — VashSlesar.ru

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Если вы твердо решили активно использовать чердачное помещение, вероятнее всего, вам придется мастерить люк на чердак. В деревнях в былые годы с этой задачей справлялись очень просто – достаточно было воспользоваться приставной лестницей, но для современного человека такой сомнительный способ вряд ли можно назвать подходящим. Однозначно, потребуется удобный лаз изнутри дома, а не снаружи, как это практиковали ранее. В продаже есть готовые решения, но их установкой все равно придется заниматься самостоятельно, да и размеры конструкции могут не пойти. В этой статье пойдет речь о том, как сделать крышу дома обитаемой.

Купить или смастерить?

Те, кто планируют покупать готовое изделие, могут воспользоваться инструкцией по его установке, которая также будет приведена в этой статье, а желающим смастерить удобный люк на чердак своими руками будет интересна полная информация о процессе, которую мы предлагаем к прочтению. Итак, приводим несколько важных нюансов, которые пригодятся в работе:

  • выбор места для проема выбирайте с тем расчетом, чтобы не ударяться головой о стропильные элементы или крышу в момент подъема наверх;
  • под балками перекрытия вход на крышу дома не сооружают;
  • если верхний этаж до сих пор не утепленный, придется сделать теплоизоляцию;
  • проем обязательно нужно усилить. Для деревянных сооружений подойдут деревянные балки, а в бетонных домах усиление проводится металлическими уголками;
  • необходимо обеспечить свободное пространство под люком для выдвижной лестницы.

В том случае, если люк вместе с лестницей вы будете делать самостоятельно, не поленитесь внимательно изучить все этапы процесса, тогда вы не столкнетесь с трудностями в работе, и она не покажется вам сложной.

Этапы изготовления

Прежде чем сделать люк на чердак, нужно составить чертежи, на которых отмечаются все необходимые замеры и параметры: толщина перекрытия, размеры крышки и проема, который будете выпиливать. Учтите, что утепленные помещения могут снабжаться обычной крышкой, в то время как холодные потребуют ее дополнительной теплоизоляции. Неважно, каким образом вы будете составлять схему – от руки на бумаге или в специальной компьютерной программе, главное, учесть все необходимые габариты. Когда схема будет составлена, можно приступать к практической стороне вопроса, а также подготовить инструменты для работы.

Резка проема

Если на этапе строительства дома лаз на крышу не был предусмотрен, вам придется выпилить его самостоятельно. Разумеется, если такое отверстие для установки дверцы уже есть, этот этап работ пропускают.

Для начала проводится разметка с тем расчетом, что отверстие должно быть больше габаритов рамки люка на 5 – 6 см. В дальнейшем зазор поможет компенсировать толщину досок, из которых будет изготовлена рамка. Материал от выпиленного куска потолочного перекрытия можно использовать для облицовки крышки, разумеется, если у него нормальный эстетичный вид.

Сборка проемной рамки

Здесь нам понадобятся доски с толщиной в 2 – 3 см, именно такой калибр позволит сделать основание прочным. Рамка может иметь круглую или квадратную форму. Второй вариант предусматривает обязательную прямоту всех углов. Стандартными можно считать размеры рамки 60Х120 см, и такие габариты подходят абсолютному большинству домовладельцев. Вы же ориентируйтесь на личные предпочтения и габариты проема, возможно, вы захотите увеличить лаз на крышу дома, а вот делать его меньше мы не советуем. После сборки рамка монтируется на свое посадочное место в потолочный проем.

Мастерим крышку

Как говорилось ранее, самая обычная крышка может собираться из вырезанных остатков перекрытия, которые образовались в результате выпиливания проема. Собранная дверца должна быть усилена с обратной стороны поперечной планкой. Затем ее нужно закрепить на выбранном месте петлями, расположенными по длинной или короткой стороне крышки. Присмотритесь, на какую сторону вам будет удобнее открывать дверь, и только потом приступайте к ее закреплению на рамке. Также обдумайте, как должен открываться люк, ведущий на крышу дома, внутрь или наружу помещения.

Занимаемся утеплением и отделкой

Вопрос с утеплением, как мы говорили ранее, будет полностью зависеть от степени теплоизоляции верхнего этажа. Утепленный этаж может обойтись элементарным слоем изоляции, а вот звукоизоляции мы советуем обязательно уделить внимание. Естественно, холодное помещение нуждается в качественном масштабном изоляционном покрытии. Для этого придется укладывать слой пароизоляционной мембраны и слой утеплительного материала по стандартной для подобного процесса схеме. На последнем этапе нужно произвести внешнюю отделку.

Как вы уже поняли, так монтируется самый простой люк, ведущий на крышу дома. К более сложным решениям можно отнести конструкцию с выдвижной лестницей. Монтажный процесс здесь выполняется по аналогичной схеме лишь с некоторыми отличиями.

Сложные конструкции

Люк на чердак можно доукомплектовать стационарной лестницей. Здесь также работы начинаются с прорезывания проема. Дальнейший ход процесса зависит от того, на какой конструкции вы остановили свой выбор, и в каком порядке будете ее мастерить. Сразу оговоримся, что работа по сборке и установке люка с трапом в данном случае будет несколько сложнее, чем в рассмотренном выше варианте. Обязательно следите за тем, чтобы совпали все размеры взаимодействующих элементов:

  • выдвижной лестницы;
  • дверки;
  • проема;
  • толщины потолочного перекрытия.

Все эти параметры вы можете измерить самостоятельно или снять с покупного изделия, если вы не будете его изготавливать своими руками. В данном случае крышка должна располагать пространством, вмещающим самую длинную часть выдвижной лестницы в собранном положении.

Также помните, что вес лестницы должен с запасом выдерживаться крышкой, иначе не избежать поломки, а в худшем случае и травмы. Нельзя забывать о надежной защелке, которая накрепко удержит конструкцию в рамке потолочного проема.

Все процессы, которые мы упомянули, предоставлены схематично, но если вы решаетесь сами соорудить люк на чердак, вам не нужна более подробная информация, ведь определенные навыки у вас, вероятнее всего, присутствуют, а вот общие рекомендации с иллюстрацией никому не помешают. Тот же, кто покупает готовый люк для выхода на крышу дома, может воспользоваться инструкцией по ее установке, которая обязательно прилагается к товару.

Установка чердачного люка в перекрытии

Если вы твердо решили активно использовать чердачное помещение, вероятнее всего, вам придется мастерить люк на чердак. В деревнях в былые годы с этой задачей справлялись очень просто – достаточно было воспользоваться приставной лестницей, но для современного человека такой сомнительный способ вряд ли можно назвать подходящим. Однозначно, потребуется удобный лаз изнутри дома, а не снаружи, как это практиковали ранее. В продаже есть готовые решения, но их установкой все равно придется заниматься самостоятельно, да и размеры конструкции могут не пойти. В этой статье пойдет речь о том, как сделать крышу дома обитаемой.

Купить или смастерить?

Те, кто планируют покупать готовое изделие, могут воспользоваться инструкцией по его установке, которая также будет приведена в этой статье, а желающим смастерить удобный люк на чердак своими руками будет интересна полная информация о процессе, которую мы предлагаем к прочтению. Итак, приводим несколько важных нюансов, которые пригодятся в работе:

  • выбор места для проема выбирайте с тем расчетом, чтобы не ударяться головой о стропильные элементы или крышу в момент подъема наверх;
  • под балками перекрытия вход на крышу дома не сооружают;
  • если верхний этаж до сих пор не утепленный, придется сделать теплоизоляцию;
  • проем обязательно нужно усилить. Для деревянных сооружений подойдут деревянные балки, а в бетонных домах усиление проводится металлическими уголками;
  • необходимо обеспечить свободное пространство под люком для выдвижной лестницы.

В том случае, если люк вместе с лестницей вы будете делать самостоятельно, не поленитесь внимательно изучить все этапы процесса, тогда вы не столкнетесь с трудностями в работе, и она не покажется вам сложной.

Этапы изготовления

Прежде чем сделать люк на чердак, нужно составить чертежи, на которых отмечаются все необходимые замеры и параметры: толщина перекрытия, размеры крышки и проема, который будете выпиливать. Учтите, что утепленные помещения могут снабжаться обычной крышкой, в то время как холодные потребуют ее дополнительной теплоизоляции. Неважно, каким образом вы будете составлять схему – от руки на бумаге или в специальной компьютерной программе, главное, учесть все необходимые габариты. Когда схема будет составлена, можно приступать к практической стороне вопроса, а также подготовить инструменты для работы.

Если на этапе строительства дома лаз на крышу не был предусмотрен, вам придется выпилить его самостоятельно. Разумеется, если такое отверстие для установки дверцы уже есть, этот этап работ пропускают.

Для начала проводится разметка с тем расчетом, что отверстие должно быть больше габаритов рамки люка на 5 – 6 см. В дальнейшем зазор поможет компенсировать толщину досок, из которых будет изготовлена рамка. Материал от выпиленного куска потолочного перекрытия можно использовать для облицовки крышки, разумеется, если у него нормальный эстетичный вид.

Сборка проемной рамки

Здесь нам понадобятся доски с толщиной в 2 – 3 см, именно такой калибр позволит сделать основание прочным. Рамка может иметь круглую или квадратную форму. Второй вариант предусматривает обязательную прямоту всех углов. Стандартными можно считать размеры рамки 60Х120 см, и такие габариты подходят абсолютному большинству домовладельцев. Вы же ориентируйтесь на личные предпочтения и габариты проема, возможно, вы захотите увеличить лаз на крышу дома, а вот делать его меньше мы не советуем. После сборки рамка монтируется на свое посадочное место в потолочный проем.

Как говорилось ранее, самая обычная крышка может собираться из вырезанных остатков перекрытия, которые образовались в результате выпиливания проема. Собранная дверца должна быть усилена с обратной стороны поперечной планкой. Затем ее нужно закрепить на выбранном месте петлями, расположенными по длинной или короткой стороне крышки. Присмотритесь, на какую сторону вам будет удобнее открывать дверь, и только потом приступайте к ее закреплению на рамке. Также обдумайте, как должен открываться люк, ведущий на крышу дома, внутрь или наружу помещения.

Занимаемся утеплением и отделкой

Вопрос с утеплением, как мы говорили ранее, будет полностью зависеть от степени теплоизоляции верхнего этажа. Утепленный этаж может обойтись элементарным слоем изоляции, а вот звукоизоляции мы советуем обязательно уделить внимание. Естественно, холодное помещение нуждается в качественном масштабном изоляционном покрытии. Для этого придется укладывать слой пароизоляционной мембраны и слой утеплительного материала по стандартной для подобного процесса схеме. На последнем этапе нужно произвести внешнюю отделку.

Как вы уже поняли, так монтируется самый простой люк, ведущий на крышу дома. К более сложным решениям можно отнести конструкцию с выдвижной лестницей. Монтажный процесс здесь выполняется по аналогичной схеме лишь с некоторыми отличиями.

Сложные конструкции

Люк на чердак можно доукомплектовать стационарной лестницей. Здесь также работы начинаются с прорезывания проема. Дальнейший ход процесса зависит от того, на какой конструкции вы остановили свой выбор, и в каком порядке будете ее мастерить. Сразу оговоримся, что работа по сборке и установке люка с трапом в данном случае будет несколько сложнее, чем в рассмотренном выше варианте. Обязательно следите за тем, чтобы совпали все размеры взаимодействующих элементов:

Все эти параметры вы можете измерить самостоятельно или снять с покупного изделия, если вы не будете его изготавливать своими руками. В данном случае крышка должна располагать пространством, вмещающим самую длинную часть выдвижной лестницы в собранном положении.

Также помните, что вес лестницы должен с запасом выдерживаться крышкой, иначе не избежать поломки, а в худшем случае и травмы. Нельзя забывать о надежной защелке, которая накрепко удержит конструкцию в рамке потолочного проема.

Все процессы, которые мы упомянули, предоставлены схематично, но если вы решаетесь сами соорудить люк на чердак, вам не нужна более подробная информация, ведь определенные навыки у вас, вероятнее всего, присутствуют, а вот общие рекомендации с иллюстрацией никому не помешают. Тот же, кто покупает готовый люк для выхода на крышу дома, может воспользоваться инструкцией по ее установке, которая обязательно прилагается к товару.

Чердак в частном доме необходим как воздух. Это прекрасное хозяйственное помещение, где можно хранить старые или сезонные вещи, пустую тару, банки для консервирования. Не найти лучшего места для сушки трав, грибов, ягод. Комната на чердаке прекрасный вариант летнего отдыха, глубокого сна под аккомпанемент дождя, если чердак оборудован удобным функциональным доступом.

Люк, обеспечивающий проход наверх, должен быть объемным, удобным, но не только. Лестница, по которой осуществляется подъем на чердак, должна украшать комнату, в потолке которой обустроен люк. Очевидно, что банальная стремянка не может считаться таким украшением.

Каким может быть чердачный люк

Чердачное отверстие или люк – дыра в потолке может быть разной, различаться по материалам, из которых изготовлен и особенностям конструкции. Люк на чердак изготавливают из металла или дерева.

Люк из металла отличается надежностью. Но большой вес неподъемной крышки сводит преимущества к минимуму, к тому, же такой люк нужно утеплять, значит увеличивать его вес. Устанавливая металлический люк, следует помнить, что при закрывании его трудно удержать, он может нанести травму, захлопываясь. Добротный металлический вход на чердак должен оснащаться гидроцилиндрами, пружинами, крепиться на прочную основу.

Предпочтительнее деревянный люк. Несмотря на то, что по крепости дерево с металлом не сравнится, деревянный чердачный люк обладает несомненными преимуществами.

Даже не утепленный, он не пропускает сверху холод и препятствует утечке тепла из помещения. Деревянный люк легкий и внешне привлекательный. На чердак с такой дверью может подняться кто угодно без усилий. Да и сконструировать и установить деревянный люк намного проще.

Люк на чердак может иметь разные размеры, по-разному откидываться вверх, опускаться вниз и может раздвигаться. Откидной люк нужно открывать с усилием, что не очень комфортно, то же можно сказать и о падающем вниз люке. К тому же, если люк открывается вниз – как ставить лестницу. Люк для чердак с нижним открыванием предполагает установку раздвижной чердачной лестницы, это конструкция удобная, оригинальная. Наиболее интересен вариант раздвижного входа на чердак, но изготовить его своими руками довольно проблематично.

Какой может быть лестница для чердачного люка

Все лестницы конструктивно одинаковы, но все, же есть различия. Лестница для чердачного люка может быть:

  • приставной;
  • выдвижной;
  • раскладной;
  • телескопической.

Приставная лестница это примитивная конструкция, состоящая из ступеней на стойках, выдвижная может складываться как гармошка, раскладная лестница для чердака имеет несколько секций на шарнирах, которые складываются в «книжку». У телескопической детали при складывании входят друг в друга.

Можно использовать откидные конструкции, они не фиксируются на люке, при необходимости их можно сдвинуть в сторону.

Важно! Особое внимание следует уделять не только креплению лестницы, но и упору её ног, чтобы не скользил. Важно планировать комфортный уклон для подъема и спуска.

Устройство чердачного люка

Лаз на чердак состоит из двух элементов, коробки и двери. Конструкция выхода на чердак может оснащаться задвижкой и петлями.

Коробка, является несущим элементом, к ней крепится дверь или люк. Делают коробку из прочного дерева, дуба, березы, осины, лиственницы.

Важно! Изготовление короба из бруса по сути самое надёжное и удобное для монтажа. Брус имеет небольшую остаточную влажность, четкую геометрию, работа с ним не требует сложных столярных инструментов и навыков.

В верхней части бруса по периметру вырезают посадочное место для люка в четверть ширины. Некоторые советуют не делать выемку в брусе, а набивать доски для опоры люка, как лучше – решать мастеру. Коробка состоит из четырех частей, торцы при сборке можно склеивать, если соединение предполагает угол в 45°, но лучше производить сборку, соединяя бруски под углом 90° по системе шип-паз. Места стыковки проклеивают столярным клеем или используют крепеж саморезами, гвоздями. И коробку, и крышку, сделанную своими руками, следует обработать специальной противопожарной пропиткой.

Важно! Начинать надо с тщательных измерений чердачного проема. Правильно посаженный короб – гарантия безопасности.

Короб должен быть не только прочным и надежным. Чтобы человек мог на него облокотиться он должен быть хорошо обработан, облагорожен. Это не банальный лаз в чердачное помещение, это дверь, соответствующая интерьеру помещения в котором расположена.

Те же требования и к люку. Нужно делать так, чтобы через чердачную дверь или люк удобно было не только проходить, но и проносить предметы, вещи, важны правильные размеры. Его конструкция должна изготавливаться с учетом таких требований. Крышка чердачного люка в виде открывающейся створки самой простой конструкции представляет собой раму из бруска сечением 20х40мм, обитая досками или тонкой деревянной рейкой, внутри которой может быть проложен утеплитель. Возможны более сложные конструкции.

Проход на чердак

Где в доме оборудовать место входа на чердак – частный вопрос, который решает каждый в соответствии с планировкой, назначением комнат и собственными потребностями. В деревянном частном доме сделать отверстие в потолочном перекрытии проще. Специалисты рекомендуют выпиливать выход с чердачного помещения между балками. Если размеры не позволяют сделать квадрат, люк можно вытянуть в длину, сделать прямоугольным.

Обустраивать проем в бетонном строении нужно в месте стыковки бетонных плит, чтобы сохранить прочность перекрытия. Сначала рисуют схему на бетоне, коробка люка должна помещаться в проеме, значит должна быть меньше. Затем в углах квадрата при помощи перфоратора высверливают сквозные отверстия, далее режут бетон болгаркой по начерченным линиям периметра, как бы наживляя срез.

Важно! Работать болгаркой следует аккуратно и осторожно, при попадании диска на арматуру велика вероятность его деформации и порчи.

Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно.

Важно! Покупая люк или сколачивая его своими руками, помните, что необходимо сделать небольшой проем (1см) между стенкой и коробом для утепления. Это расстояние нужно заложить в чертежи на предварительной стадии.

Монтаж люка на чердак

Монтаж люка на чердак сводится к закреплению короба в вырезанном проеме. Понятно, что крепить его нужно надежно. Установка люка аналогична установке любой двери.

Сначала крепят коробку, соединяя её стороны с торцами проема забивными анкерами с гайкой, стальными прутами, вбитыми в предварительно проделанные технологические отверстия. Такое крепление необходимо, если дом с бетонным перекрытием.

Важно! Чтобы «примерка» короба к проему была эффективной, положите его на две доски, которые закреплены к потолку, не держать же тяжелую конструкцию на руках. Зафиксировать люк на время его установки, можно устроив его на специальных подпорках, что не вполне надежно.

В деревянном доме можно обойтись без анкеров, использовать для крепежа большие саморезы, гвозди. Важно, чтобы коробка была установлена, ровно посередине проема.

Монтаж петлей на коробку и люк чердака лучше производить при сборке. Сделать своими руками расчет места их установки, в деревянной крышке прорезать углубления, прикрутить навесы. После того, как произведена установка люка на чердак, вернее его коробки, остается на петли надеть крышку от люка.

Видео по теме:

Утепление люка

Следующим этапом следует утеплить люк на чердаке. Это необходимо, чтобы не выстуживать дом в зимнее время года, чтобы не снижать уровень звукоизоляции дома. Для утепления лучше использовать минеральную вату, это натуральный природный утеплитель, экологически безопасный, надежный. Чтобы он служил долго, следует проложить слой пароизоляции. Подробнее читайте в статье: инструкция по утеплению чердака минватой.

Далее утепленный чердачный люк надлежит отделать, придать ему эстетически приятный вид, оснастить механизмом открывания. К примеру, гидроцилиндрами, которые можно приобрести в магазинах. Их использование добавляет комфорта, нужно просто толкнуть крышку и дальше она откроется сама. Конечно, как сделать люк на чердак удобным, какие отделочные материалы выбрать решение остается за собственником, но все, же если уж сделать люк на чердак своими руками, то сделать на пять баллов. В любом случае необходимо не забыть поставить ручку для открывания/закрывания.

Советы и рекомендации

Сделать люк на чердак своими руками в принципе не сложно, хотя можно купить готовую конструкцию и установить ее в доме. Рекомендуемые размеры конструкций, квадрат – 1000х1000мм, прямоугольник 1200х600мм, хотя рекомендации не носят характер обязательных.

Придерживайтесь следующих рекомендаций:

  • Если дом деревянный, то прорезать люк на чердак и утеплять его можно прямо в древесине чердачного перекрытия, используя его как коробку.
  • Навешивать петли можно с любой стороны, как удобно учитывая строение кровли.
  • Увеличить прочность крышки изготовленной своими руками можно диагональной распоркой.
  • Если чердак теплый, мощного утепления не требуется.
  • Выбор лестницы на чердак зависит от конструкции, отделки, главное, чтобы было удобно и красиво.

Видео по теме:

Чердачный люк своими руками - основные рекомендации, монтаж

Чердачный люк

Современный чердачный люк с лестницей – целый механизм, что называется, «два в одном»



Помещение на чердаке часто используется хозяевами для хранения различных вещей и принадлежностей. Для того, чтобы это помещение могло выполнять свои функции, необходимо иметь к нему удобный доступ. Обеспечить такой доступ можно с помощью чердачного люка.

Выбор места для чердачного люка и подготовительные работы

Имеется три варианта установки проема в чердачное помещение, которые конструктивно отличаются друг от друга. В первом варианте, вертикальном, необходимо сделать во фронтальной части чердака входную дверь или люк. Этот вариант положителен тем, что отпадает необходимость в потолочном проеме и потолок сохраняется в целом виде.

Чердачная лестница

Чердачная лестница с вертикальным проемом



Во втором варианте, угловом, люк устанавливают на чердачное помещение при покатом виде крыши. Третий вариант, горизонтальный, намного проще — это оборудование чердачного люка в потолке. Такой вариант самый удобный в эксплуатации и прост в изготовлении.

Чердачная лестница

Чердачная лестница с горизонтальным проемом



Важно! При выборе места для монтажа люка обязательно надо учесть один важный момент. Он заключается в том, что крышка должна беспрепятственно, свободно закрываться и открываться.

Кроме этого, форма люка, его цвет, место монтажа и вся дизайнерская составляющая должны сочетаться с общим видом помещения. Если предстоит монтаж стационарной лестницы, то ее наличие не должно создавать препятствий при передвижении людей в комнате.

Люк чердачной лестницы

Металлическая чердачная лестница с деревянными ступенями и люком



Важно! Если монтируете люк на чердак своими руками, то ни в коем случае нельзя устанавливать его на несущих балках. В случае нарушения целостности балок, уменьшиться их несущая способность, а прочность потолка станет значительно меньше.

Монтаж должен быть максимально прост. Люку должны быть характерны такие свойства, как надежность, безопасность и прочность. После установки его необходимо утеплить, чтобы в зимнее время избежать проникновения холодного воздуха в помещение. Кроме этого, люк должен быть прост в эксплуатации. Для этого используются доводчики, рукоятки и другая необходимая фурнитура.

Чердачный люк

Чердачный люк с установленными кронштейнами, пружинами и поручнями



При изготовлении люка на чердак, в основном, используют дерево.

Чердачный люк

Деревянный чердачный люк



Но, кроме дерева, люки на чердак могут быть выполнены из металла или пластика.

Чердачный люк

Металлический люк на чердак



Чердачный люк

Чердачный люк из комбинированных материалов



Рекомендуемые размеры и порядок изготовления

Изготавливая люк на чердак, прежде всего, нужно продумать место, где он будет максимально удобен для использования, а также как он будет утеплен. Для этого рекомендуется выполнить следующий перечень работ:

  • на этапе проектирования, до начала работ, необходимо сделать чертеж чердачного люка, на который нанести его форму, точные размеры, а также другую необходимую информацию;
  • по выполненному чертежу необходимо соорудить прямоугольный каркас указанных размеров. При сборке люка необходимо добиться, чтоб все углы были ровными. Для изготовления каркаса нужно подобрать ровные, гладкие доски, толщина которых должна быть не менее 20 мм;
  • рекомендуемый размер люка — 1200х600 мм. Этот размер не является эталонным, так как каждый хозяин, исходя из конституции тех, кто будет пользоваться люком, может эти размеры изменить в ту или иную сторону;
  • после изготовления люка, надо вырезать проем для него в потолке. При оборудовании потолочного проема стоит учесть, что он по размерам должен быть больше, чем размер люка на 50 мм. Этот размер необходим для дальнейшего наполнения утеплителем и обшивки проема специальной рамкой;
  • если дом, в котором проводится оборудование чердачного проема, построен из дерева, то для люка можно использовать древесину, вырезанную из потолочного перекрытия. Если древесину для люка приходится закупать, то рекомендуется приобрести лиственницу. Этот сорт характерен своей прочностью и прекрасными эксплуатационными свойствами;
  • с какой стороны будет установка петель в чердачном люке — не имеет принципиального значения. Это зависит от решения хозяина;
  • для увеличения прочности крышки рекомендуется по ее диагонали сделать распорку, которую закрепить при помощи стальных уголков либо гвоздей;
  • чердачный люк лучше всего сделать утепленный. Утепление проводиться тем же материалом, который использовался для утепления всего чердачного помещения. Утеплителем заполняется расстояние между потолочным проемом и люком. Надо помнить, что утеплитель может накапливать влагу. Поэтому, крышку оборудуют пароизоляцией ;
  • закончив с монтажом, чердачный люк оборудуют фурнитурой, устанавливая ручки, доводчики, защелки;
  • внутренняя, потолочная часть проема украшается наличником, что придает люку эстетический вид;
  • при необходимости, к люку монтируется подъемная лестница.
Чердачная лестница

Чертеж чердачной лестницы с горизонтальным люком



Изготовление утепленного люка



Чердачный проем в бетонном перекрытии. Особенности монтажа своими руками

Если планируется оборудование проема для чердака в железобетонном перекрытии, то устанавливать его нужно в месте соединения бетонных плит. В этом случае существенно сохранится прочность потолочного перекрытия.

Чердачный люк

Чердачный люк



Для оборудования люка понадобится следующий инструмент: «болгарка» и насадки к ней для работ по металлу, перфоратор, лом и кувалда.

Чердачная лестница

Схематическое изображение лестницы на чердачное помещение



Перед началом работ нарисуйте схему люка на бетоне. Потолочный проем рекомендуется выполнить немного больше по размеру, чем габариты люка. В углах люка надо просверлить перфоратором вертикальные сквозные отверстия. Когда отверстия по углам будут готовы, используя «болгарку» и необходимые диски, нужно прорезать бетон по периметру, согласно линии разметки.

Важно! Во время работы нужно следить, чтобы диск не попадал на арматуру, так как есть большая вероятность его разрушения.

Когда прорези готовы, используя перфоратор, насквозь просверлите плиту в нескольких местах. Это снизит ее прочность и облегчит демонтаж. Используя лом и кувалду нужно аккуратно разрушить плиту, сбив весь бетон с арматуры. После этого обрежьте арматуру, уберите неровные поверхности. Не забывайте, что чем ровнее поверхность, тем точнее и качественнее будет установлен люк на чердак.

Как пробить люк в ж/б плите



Если в торговой сети приобретен готовый чердачный люк, то в его техническом описании уже указан размер люка. При изготовлении для такого люка потолочного проема своими руками, рекомендуется с каждой стороны между люком и проемом оставить расстояние не менее одного сантиметра. Это расстояние, после установки люка в проем, будет наполнено уплотнителем и утеплителем.

Люк на чердак своими руками



чертежи складных конструкций, монтаж и установка лестницы на чердак

Имея частный дом с чердаком, часто возникает необходимость установки дополнительной конструкции, при помощи которой можно было бы легко забираться наверх для работы на втором этаже дома. Изготовление чердачной лестницы будет самым простым и удачным способом для этого. Использование люка позволит прятать конструкцию, когда в ней нет необходимости, а изготовление самой лестницы своими руками не даст усомниться в качестве и надежности конструкции.

Назначение

В хорошем частном доме во время проектирования чаще всего закладывается чердак. Это нежилое помещение, где чаще всего складываются все ненужные вещи, для которых не хватает места в доме. При желании можно сделать из него полноценный второй этаж. В любом случае, как бы это помещение не использовалось, нужно иметь возможность в него попасть. Самым простым и надежным вариантом является лестница.

Изначально частные дома сооружали с внешними железными конструкциями сбоку, по которым можно было в хорошую погоду достаточно комфортно добраться до чердака. Если же изначально лестницу не делали, то в хозяйстве использовалась простая приставная деревянная конструкция, которая ставилась только в необходимый момент. Минусом любого из вышеупомянутых способов является сезонность – только летом, в хорошую погоду и светлое время суток можно безопасно попасть на чердак и сделать все необходимые манипуляции на нем.

Ввиду таких особенностей многие хозяева дач и собственных домов сооружают чердачную лестницу внутри помещения. Для того чтобы она занимала мало места и не мешала жильцам, чаще всего конструкция имеет складной характер. Чердачная лестница может быть как металлической, так и деревянной, ее можно купить или изготовить собственноручно. Каждый хозяин этот момент решает сам. Чтобы с чердака не дул сквозняк, не попадала пыль и просто не было дырки в потолке, ее закрывают при помощи люка.

Если чердак оборудуют под жилое помещение, то чаще всего возводят стационарную лестницу, чтобы можно было быстро подняться наверх и спуститься вниз. Для нежилой площади логичнее всего будет именно складная конструкция, которая прячется за люком под потолком и может быть доступна в любую минуту. Имея внутри дома вариант подъема наверх, не нужно беспокоиться о погодных условиях или темном времени суток, если есть необходимость что-то взять с чердака или отнести что-то ненужное подальше.

Виды конструкций

Если вы озадачились покупкой или изготовлением лестницы на чердак, то в первую очередь нужно понять, какой тип конструкции подойдет именно вам. Определив место, куда вы установите лесенку, можно понять, насколько габаритной она может быть, сколько места будет занимать, какого типа будет, и только после этого можно предпринимать какие-то более серьезные шаги.

Основными вариантами чердачных лестниц являются:

  • складная;
  • раскладная;
  • выдвижная;
  • пружинная;
  • телескопическая.

Складные лестницы чаще всего выполняются из металла, потому как этот материал позволяет создать небольшую по габаритам и легко складывающуюся конструкцию. Основным материалом для этого служит алюминий, ввиду своей легкости и хороших показателей прочности. Достоинством этого типа можно назвать универсальность устройства, которое подходит практически под любой тип конструкции дома с самой различной высотой потолка.

Если такой вариант сложить, то конструкция получается небольшая, и за пределы короба, изготовленного для нее, не выходит. Из минусов можно выделить только сложность складывания и раскладки механизма, потому как для данных действий нужна определенная физическая сила. Кроме того, дома сделать такую лестницу очень сложно. Тут каждая деталь должна иметь определенную длину и быть зафиксирована при помощи нужных шарнирных механизмов, потому проще будет приобрести ее в магазине.

Можно сделать складную лестницу и из дерева, но вид она будет иметь совершенно иной. Сделать ее можно самостоятельно без особого труда. Состоять будет она из двух частей. Во время складывания она будет крепиться к более длинной части, а вся лестница никуда не прячется, а приставляется или прикрепляется к стене. В случае с креплением нужно сделать на стене крепежи.

Если же есть необходимость иметь переносную лестницу, то можно сделать очень простой, но надежный механизм, используя брусья и трос. Два бруска выбираются исходя из высоты потолка, готовятся ступени – их должно быть не более четырех, между двумя деревянными будет одна ступень из троса, которыми стягивается вся конструкция во время работы. Ослабляя трос, можно полностью разобрать все и поместить в шкаф или другое место хранения.

Раскладной тип чердачной лестницы отличается типом устройства. Все части конструкции складываются одна в другую и убираются наверх. Тот же принцип используется при раскладке – поочередно раскрывается каждая секция и лестница готов к эксплуатации. Такой вариант работы достигается при помощи шарнирного механизма, который устанавливается с обеих сторон в каждом пролете. Самая верхняя часть крепится к люку, при открытии появляются дополнительные поручни, которые делают конструкцию лестницы более надежной и способствуют легкому и быстрому подъему наверх.

Удобство такого варианта в том, что в сложенном виде лесенка имеет те же габариты, что и короб, в который ее помещают, а значит, не занимает места больше, чем это нужно. При желании, поднявшись наверх, можно и ее убрать, чтобы не мешать другим обитателям дома, если положение люка находится в проходном месте.

Для безопасности на ступенях делаются канавки, которые не дают ноге поехать и человек уверенно держится, поднимаясь наверх или спускаясь на первый этаж дома. В покупных конструкциях это предусмотрено изначально, а планируя собственное изготовление, нужно не забыть о данном нюансе. Тип крепления ступеней в готовых конструкциях имеет название «ласточкин хвост».

Выдвижная лестница может состоять из двух или трех частей, что регламентируется высотой потолков в доме. Принцип действия такого устройства прост – каждая секция выдвигается одна за другой, как будто по рельсам. Верхняя секция должна крепиться к основной балке на чердаке, чтобы конструкция была прочной. Планируя установку такого средства подъема, нужно сделать специальный короб на потолке, в который и будет монтироваться лестница. Важно иметь прочную и надежную конструкцию, иначе есть риск обвала потолка с тем, кто будет подниматься на чердак.

На верхнюю секцию, которая должна быть меньше остальных по длине, крепится крышка люка, и во время складывания всей конструкции идет автоматическое закрытие окошка на чердак. Крепить люк необязательно, его можно закрывать и самостоятельно, после того, как лестница будет отправлена наверх.

Другой вариант выдвижной конструкции имеет две секции. Маленькая крепится к люку, и при его открытии можно свободно получить к ней доступ. Сняв специальные крепления, можно освободить вторую часть и опустить ее до уровня пола, крепко и надежно в него уперев. Чаще всего для этого варианта используют дерево, а не металл. Подъем и опускание люка производится на специальных металлических направляющих складного типа, которые расположены по обеим сторонам.

Если такая лестница покупается, то люк идет уже в комплекте, и он дополнительно оснащен теплоизоляцией, чтобы не пропускать теплый воздух на чердак, а холодный не заходил в помещение. Если данная конструкция сооружается своими руками, то об этих нюансах тоже не следует забывать.

Пружинные лестницы имеют специальные пружинные механизмы, при помощи которых осуществляется фиксация каждого отдела конструкции, что не позволяет им самопроизвольно складываться. За счет них достигается надежность и безопасность устройства для подъема на чердак.

Телескопическая лестница изготавливается из металла и имеет вид направляющих круглой формы, которые складываются друг в друга по принципу телескопа. Ступени сдвигаются плотно друг к другу, и вся конструкция занимает минимум места. Использовать ее очень удобно и просто, с этим справится любой домочадец.

Подъемные системы чердачных лестниц более удобные, чем варианты изделий, которые остаются в комнате. Раздвижная конструкция позволяет быстро достать и сложить изделие, что важно для тех, кто привык работать быстро. Автоматическая система захлопывания люка позволяет избежать неудобной процедуры подъема на высоту до уровня потолка, чтобы дополнительно зафиксировать его, когда лестница была убрана. Если же вы хотите иметь стационарную лестницу, но чтобы она занимала минимум места, то лучшим вариантом будет винтовая конструкция, которая позволит подняться на чердак, совершая кругообразные движения во время восхождения и спуска.

Где разместить?

В доме, где есть чердак, рано или поздно возникает вопрос приобретения лестницы, по которой на него можно будет беспрепятственно попасть. Сооружение такой конструкции для улицы не вызовет особых проблем, хотя и комфорта от использования такого устройства будет немного. Для того, чтобы сделать доступ на чердак быстрым, нужно разместить подъемный механизм прямо в доме.

Первое, о чем стоит позаботиться – это правильный выбор места для этого. Если дом большой, то найти в нем непроходной угол будет не трудно, а вот в небольшом дачном доме нужно будет выкручиваться из положения, когда одно пространство служит и кухней, и спальней и гостиной. В этом случае выбирается самый дальний угол от входа в дом. Если есть коридор, то в нем также можно продумать люк, куда и спрячется лестница.

Имея просторную кухню, можно предусмотреть выход на чердак именно с нее, особенно если там хранится что-то полезное для приготовления пищи. Если нужно спрятать стационарную лестницу, можно отгородить ее от общего пространства комнаты, сделав небольшой коридор, который будет иметь дверь, создавая иллюзию комнаты.

Лестницу можно использовать и как предмет декора, но лучше всего это делать в том случае, когда чердак представляет собой жилое помещение и им достаточно часто пользуются. Складная конструкция будет только затруднять пользование, а стационарная позволит с комфортом подниматься и спускаться людям любого возраста и физических возможностей.

Материалы

Планируя изготовление лестницы на чердак своими силами, важно приобрести все необходимые материалы. Первое, с чего все начинается, это монтаж люка. Это деревянная рама, куда и будет прятаться конструкция. Для изготовления нужно иметь брус 50 на 50 в сечении и фанеру на десять миллиметров. При изготовлении лестницы из дерева нужно приготовить доски толщиной 20-25 миллиметров и шириной 120-150 миллиметра.

Чтобы определить длину досок, нужно уже знать, какой именно будет конструкция – раздвижная, складная, сколько в ней будет секций. Рассчитывается материал для ступеней, продумывается расстояние между ними и толщина материала. Что касается люка, то важной составляющей хорошей его работы являются комплектующие, которые отвечают за амортизационные качества в момент открывания и закрывания. Чтобы закрепить люк на коробе, потребуются петли. Они непременно должны быть мощными, чтобы справляться со своей задачей множество раз.

Важными комплектующими являются и механизмы, которые помогают удерживать люк вместе с лестницей. Эти своеобразные амортизаторы можно приобрести или сделать вручную, если есть в наличии подходящий инструмент. Еще один важный элемент – это шарниры, которые помогают сложить и разложить лестницу. Эта фурнитура продается в любом мебельном магазине, потому не должно возникнуть проблем с их приобретением. Металлическая основа всех важных элементов позволяет не сомневаться в надежности и качестве готового продукта и смело пользоваться им многие годы.

Чтобы сделать лестницу с люком самостоятельно, нужно иметь следующие инструменты:

  • ножовка по металлу;
  • пистолет для работы с монтажной пеной;
  • шуруповерт с битами или комплект отверток;
  • саморезы разной длины и ширины;
  • рулетка достаточной длины;
  • карточные петли;
  • бруски толщиной от 20 до 30 миллиметров.

Размеры

Расчет нормативов для изготовления лестницы на чердак давно выведен, потому нужно лишь применить его для своего помещения. Ширину марша следует выдержать на уровне 650-1100 миллиметров, а высоту сделать не более 350 сантиметров. Если делать конструкцию более высокой, то ее надежность будет значительно ниже.

Планируя количество ступенек, не стоит их делать больше пятнадцати штук. Если ситуация того требует, то можно увеличить количество, но предварительно все конструкция укрепляется. Оптимальным расстоянием между ступенями является пятнадцать или двадцать сантиметров. Сама ступень должна быть не менее двух сантиметров в толщину.

Наиболее правильным углом постановки чердачной конструкции будет шестьдесят или восемьдесят градусов. Больший угол существенно снизит безопасность использование лестницы. Для маленького угла потребуется совсем немного места, что является существенным преимуществом.

Продумывая конструкцию, важно учесть вес, который будет находиться на лестнице во время использования. Это не только килограммы хозяина дома и его родственников, но и любые предметы, которые нужно поместить на чердак или снести вниз. Стоит позаботиться о том, чтобы ступени не скользили, иначе можно с них слететь и травмироваться.

Проем в полотке изготавливается по размерам готовой лестницы и люка, который крепится к ней. Важно максимально точно рассчитать каждый миллиметр и утеплить вход на чердак, чтобы с него в дом не попадал холодный воздух.

Пошаговое изготовление

Если вы решились делать лестницу на чердак своими руками, то первое, о чем стоит позаботиться, это чертежи и создание проекта. Самодельная конструкция не представляет ничего сложного, если подойти к процессу ее воплощения правильно.

Первым делом нужно подобрать все необходимые инструменты и приобрести материалы, которые точно понадобятся в работе. После этого будет идти монтаж простой приставной лестницы, с помощью которой можно будет работать с потолком и делать в нем нишу для люка.

Как только место для восхождения на чердак было определено, нужно вырезать прямоугольное окно в потолке и заняться сооружением крышки люка. Для этого нужно использовать брус 5 на 5 сантиметров, который разрезается, исходя из габаритов готового отверстия в потолке. Когда конструкция будет скреплена, сверху набивается фанера в десять миллиметров толщиной. Когда все готово, нужно примерить получившуюся крышку, и если вы подошло, ее нужно закрепить при помощи петель.

Как только установка люка завершена, можно приступать к изготовлению лестницы. Сделать это самому просто, особенно если был выбран вариант складной конструкции. Для этого нужно использовать приставную лестницу, к которой с обеих сторон прикручиваются брусья. Внизу нужно закрепить их надежно, а сверху фиксация идет на петли. Далее вся лестница распиливается на две части – верхняя большая, нижняя в два раза меньше.

Для того, чтобы такую лестницу не повело, нужно сделать дополнительные планки жесткости, которые набиваются по диагонали.

Две части складной конструкции нужно соединить при помощи петель. Верхняя часть всей лестницы крепится к люку анкерами, а нижняя складная часть крепится крючком, что предотвращает ее самостоятельное открывание. Готовый подъемный механизм прижимается к стене и фиксируется.

Можно изготовить чердачную лестницу из трех частей, которая будет складываться и прятаться в люк. Для этого приставную лесенку делят на три части, первая из которых имеет размеры люка, вторая меньше первой, а третья имеет длину, которой хватит для постановки ее на пол. Все части должны фиксироваться петлями, работу которых нужно тщательно проверить. Лестницу нужно хорошо отшлифовать и покрыть лаком.

Полезные советы

Для того чтобы сделать чердачную лестницу, необязательно обладать уникальными навыками и быть настоящим мастером, нужно просто правильно подойти к работе и делать все правильно и качественно. Создание подъемного механизма не отнимет много сил и времени, если разработать четкий план действий и заручиться поддержкой членов семьи.

Установить лестницу можно только тогда, когда готовы все элементы. Необходимо хорошо укрепить люк, чтобы под тяжестью конструкции он не рухнул на пол через какое-то время. Как только основные работы будут окончены, придет время для не менее важных работ. Утеплить крышку люка нужно обязательно, если дом используется весь год.

О том, как сделать складную чердачную лестницу, смотрите в следующем видео.

Люк на чердак своими руками

Чердачное помещение является отличным местом для размещения на нем старых вещей, одежды и других принадлежностей. Однако, для его эксплуатации, необходимо обустройство люка, который поможет без труда попасть на чердак. О разновидностях люков для чердака и об особенностях их самостоятельного изготовления поговорим далее.

Оглавление:

  1. Как сделать люк на чердак: выбор места и подготовка к работе
  2. Люк на чердак: особенности и разновидности
  3. Люк на чердак утепленный - технология изготовления
  4. Установка люка на чердак: монтаж покупных конструкций
  5. Как сделать люк на чердак своими руками
  6. Люк на чердак фото и рекомендации по изготовлению
  7. Особенности противопожарных люков на чердак

Как сделать люк на чердак: выбор места и подготовка к работе

Довольно частым назначением чердака является выполнение им функции кладового помещения. Там располагаются разного рода вещи, которые имеют сезонное или периодическое использование. Для того, чтобы достать их, необходимо иметь постоянный доступ к чердачному помещению. Для этих целей рекомендуется обустройство люка, который позволит достать из чердака, любую, необходимую вещь.

Существует два способа входа на чердак. Первый подразумевает проделывание на фронтонной части, специального входного отверстия, на котором устанавливается чердачная дверь. Данный способ хорош тем, что не нужно в потолке проделывать отверстие и нарушать его целостность. Хотя, при использовании двери, необходимо устанавливать дополнительную лестницу, а это требует материальных вложений. Второй, более легкий в изготовлении способ - обустройство люка на чердаке, который располагается на потолке.

В процессе выбора места, на котором будет располагаться люк, в первую очередь, необходимо учесть тот факт, что крышка люка должна свободно открываться, без всяких препятствий.

Кроме того, дизайн люка, должен гармонировать с общим стилем интерьера. Если планируется использование лестницы стационарного типа, то она также не должна мешать свободному перемещению по комнате.

Если на потолка располагаются балки, то следите за тем, чтобы люк не располагался непосредственно на них, так как прочность потолочного перекрытия значительно снижается.

Люк на чердак своими руками должен быть:

  • привлекательным и отличаться наличием современного дизайна;
  • отличаться простотой монтажа;
  • быть надежным, прочным и безопасным;
  • предпочтительнее выбирать или сооружать люки утепленного характера;
  • дополнительная фурнитура: доводы и ручки помогут упростить процедуру использования люка.


Люк на чердак: особенности и разновидности

В соотношении с местом монтажа люка и его конструктивными особенностями, люка на чердаке бывают:

  • горизонтальными;
  • вертикальными;
  • угловыми.

Первый вариант предполагает монтаж люка на поверхности потолка. Такие люки отличаются удобством использования и легкостью изготовления. Второй тип люков еще называется лазом. Угловой тип люка чаще всего монтируется на мансардном помещении, при наличии покатого типа кровли.

Кроме того, люки для чердака изготавливают из дерева, металла, пластика и других альтернативных вариантов. Чаще всего, при сооружении люков используется дерево.

Люк на чердак утепленный - технология изготовления

Чтобы соорудить люк с наличием утепления, рекомендуем использовать данную инструкцию:

1. Перед началом изготовления люка, следует сделать люка на чердак чертеж, в котором указывается его форма, размеры и дополнительные конструктивные особенности.

2. Чтобы соорудить каркас люка, подготовьте доски, толщина которых минимум 2 см. Постарайтесь соорудить прямоугольную конструкцию ранее определенного размера.

3. Учтите, что все углы должны быть абсолютно ровными. Стандартные люка на чердак размеры - 600х1200 мм. Хотя определение размера люка зависит от конституции людей, которые будут его использовать и от размера вещей, хранящихся на чердаке.

4. Следующий этап - вырезание проема на потолке, учтите, что проем должен быть на 5 см больше, чем размеры люка. Главная функция данного припуска - обшивка проема с помощью специальной рамки.

5. Если работы проводятся в деревянном доме, то для изготовления люка вполне подойдет то самое дерево, которое вырезается с потолка. В противном случае, необходимо приобрести древесину.

6. При выборе дерева, лучше отдать предпочтение лиственнице, так как данный сорт дерева отличается хорошими эксплуатационными и прочностными характеристиками.

7. Сторона фиксации петель на люке, зависит от индивидуальных предпочтений его хозяев.

8. Чтобы крышка приобрела дополнительную прочность, необходимо позаботиться об установке диагональной распорки, для фиксации которой используют саморезы или стальные уголки.

9. Для того, чтобы обеспечить теплоизоляцию люка, рекомендуется применение утеплителя. Чаще всего, используется такой же материал, как и при утеплении чердака, например, пенопласт или минеральная вата.

10. Учтите, что на дне крышки должна быть предварительно установлена пароизоляция, так как данные типы утеплителей восприимчивы к влаге.

11. На следующем этапе устанавливается фурнитура в виде защелок и доводчиков. Монтаж уплотнителя по периметру люка позволит предотвратить попадание холодного воздуха из чердака в помещение.

12. С внутренней стороны рама обшивается при помощи наличника, таким образом, улучшается внешний вид люка.

13. Завершает работу установка лестницы, которая поможет подниматься и спускаться к люку.


Установка люка на чердак: монтаж покупных конструкций

Установка люка, купленного в магазине немного проще, чем самостоятельное его изготовление. Однако, и в данном вопросе существуют нюансы, придерживаться которых следует обязательно.

Стоимость покупного люка напрямую зависит от материала, из которого он изготовлен. Цена на люки из металла, значительно выше, чем на деревянные.

Перед покупкой люка и лестницы для чердака, предварительно проведите замеры высоты потолка в помещении, оптимального размера для люка, места установки лестницы. Среди преимуществ покупных сдвижных лестниц для люков отмечают:

  • компактность и легкость расположения даже в небольшой комнате;
  • многофункциональность;
  • простоту монтажа;
  • привлекательный внешний вид.

Для раскладывания чердачной лестницы не потребуется прикладывать слишком больших усилий. Именно из-за этого, покупные модели более распространены, нежели самодельные. Для сборки люка и лестницы потребуется минимум два человека. Один из которых находится на чердаке, поднимает конструкцию на верх.

Перед фиксацией рамы, на нижней части устанавливаются две доски, именно на них производится укладка люка. Далее конструкция укладывается на них и выравнивается клиньями. Для контроля ровности угловых конструкций используйте уровень.

Таким образом, удастся избежать деформации люка в процессе его установки. После того как лестница зафиксирована на раме, люк закрепляется на нее шурупами. При образовании небольшого зазора, для его заполнения используйте монтажную пену. Далее снимите доски, которые страховали люк от перекоса, учтите, что пока пена полностью не застынет, эксплуатация люка не представляется возможной.

Боковые болты на лестнице ослабляются и она раскладывается до нужного размера. При наличии перекоса, следует отрегулировать лестницу таким образом, чтобы она стала ровной, делается это при помощи перекручивания болтов.

Как сделать люк на чердак своими руками

Если планируется обустройство люка для чердака на перекрытии из железобетона, то рекомендуется обустраивать люк в месте стыка двух плит. Таким образом, удастся предотвратить ослабление всей конструкции.

Для изготовления стандартных или противопожарных люков следует проделать отверстие, для бетонной плиты, работы займут минимум полтора часа. Чтобы проделать отверстие потребуется наличие болгарки, с насадками для работы с металлом, перфоратора, лома и кувалды.

Первым делом, сделайте разметку, размер отверстия на бетоне должен быть на несколько сантиметров больше, размера самого люка. Чтобы получить строго вертикальные торцевые участки люка, необходимо наличие перфоратора и сверла в нем, длина которого намного больше, чем толщина плиты.

Следите за тем, чтобы перфоратор находится строго вертикально по отношению к поверхности. В каждом из углов, ранее помеченной плиты просверлите по одному из отверстий.

С помощью алмазного диска прорежьте сначала одну из линий разметки. Следите за тем, чтобы диск не соприкасался с арматурой, так как существует риск его порчи. После подготовки прорезей, с помощью перфоратора найдите пустые участки плиты, просверлив ее насквозь.

Воспользовавшись кувалдой, разбейте плиту, в местах прикасания бетона с арматурой, используйте лом. После оббивки всего бетона, аккуратно срежьте арматуру, с помощью проведения нивелировки сгладьте все неровности, возникающие на поверхности металла. Учтите, что от ровности и гладкости проема зависит точность и качество монтажа люка.

Совет: Если планируется использовать покупное устройство, то размеры для проема должны быть указаны в технических характеристиках люка. При самостоятельном изготовлении люка для чердака, с каждой из сторон следует оставить минимум по одному сантиметру.

Для того, чтобы соорудить люк лестницу на чердак, следует изначально соорудить раму, которая закрепляется в проеме с помощью анкеров. Чтобы обеспечить плавное закрывание или открывание люка, необходимо приобрести доводчики. Кроме того, поверхность крышки должна быть схожей с отделкой потолка. Оптимальный вариант - применение пенополистирольных плит, которые сверху обшиваются ДСП.

Люк на чердак фото и рекомендации по изготовлению

Готовый люк должен быть оснащен с помощью уплотнителей и лицевых планок. Поэтому, отверстие под его установку должно быть проделанным с максимальной точностью.

Для проведения работ лучше взобраться на чердак и начинать именно с этой части. В соотношении с внешними размерами кожуха, необходимо разметить пол, на котором будет установлен люк.

Для снятия верхнего слоя перекрытия, лучше всего использовать болгарку. При наличии гидроизоляции и утеплителя на потолке, следует аккуратно их снять и подправить ножом. Чтобы увидеть периметр расположения люка в помещении, необходимо проделать несколько контрольных отверстий.

Далее, возьмите люк и приложите его на поверхность пола на чердаке, сопоставьте его размеры с периметром проделанных отверстий. Каркас люка должен располагаться в проеме как можно герметичнее. Если на нем присутствуют щели, то для из заделывания используйте монтажную пену. Работу с ней нужно начинать только после тщательного выравнивания и определения мета положения люка.

При наличии каждой из стороны стропил, зафиксируйте люк между ними. Для качественной чердачной лестницы требуется обустройство специального обрамления, помогающего обезопасить людей, проживающих в доме, от случайного падения.

При наличии стропил только с одной или двух сторон, необходимо с третьей стороны установить балку, на которой будет фиксироваться люк. Учтите, что работы по монтажу люка требуют особой ответственности от человека, который их выполняет. Минимальная нагрузка на лестницу и люк составляет 200 кг.

Непосредственный монтаж люка, требует выполнения таких действий:

  • сборка каркаса и монтаж его в отверстие;
  • фиксация обода на поверхности стропил сверху, при их отсутствии на балках;
  • фиксация обода с нижней части помещения;
  • закрепление крышки на люке;
  • соединение лестницы с люком;
  • проверка работоспособности всей системы.

Особенности противопожарных люков на чердак

Такие люки имеют очень простые конструктивные особенности, они состоят из стальной рамы, в качестве уплотнителя для которой применяется материал негорючего происхождения и стальной дверцы, которая автоматически защелкивается после закрывания.

Для входа на чердачное помещение на люке существует выдвижная лестница. Перед монтажом такого люка, предлагаем ознакомиться с особенностями его выбора:

1. Огнестойкость от 40 минут до одного часа.

2. Минимальная толщина стали, из которой он изготовлен 1 см. Возможен варианты покрытия люка таким же материалом, как и отделка помещение, чтобы обеспечить полную его гармонию в интерьере.

3. Наличие негорючего термоактивного уплотнителя, который при расширении блокирует попадание дыма на чердак или в помещение.

4. Внутреннее наполнение - минеральная вата или любой другой огнестойкий материал.

5. Наличие доводчиков, ручек, замков - высокого качества.

6. Если планируется устанавливать люк на перекрытие из дерева, то необходимо дополнительно приобрести материалы, устанавливаемые между отверстием для люка и самим люком.

7. Далее люк монтируется в соответствии с вышеприведенными рекомендациями. Кроме того, если устанавливается покупное устройство, то особенности его монтажа детально описаны в его технических характеристиках.

Люк на чердак видео:
