Печи-камины для дома и дачи - Своими руками - Статьи по печному делу

Эффективное сочетание печи и камина

Что получится если объединить в одно целое камин с печью? Какие преимущества у такой системы обогрева дома? А может есть недостатки? Ответы в этой статье.


Как приятно провести вечер в собственном доме перед камином, наслаждаясь игрой пламени и расслабляющим теплом. Действительно, камин способен создать особую атмосферу в доме. А что если к камину добавить печку, в которой можно испечь настоящий хлеб или сварить борщ, а вдобавок она подарит тепло всему дому. Так вот такая возможность существует в виде конструкции печь-камин.



Содержание:



Описание печи-камина


Печь-камин – это совмещённые камин и печь, объединяющие в себе все достоинства и назначение. Камин способен за короткий срок нагреть комнату и создать комфорт, за счёт видимого пламени. Печь, хоть и прогревается дольше, чем камин, но отдаёт тепло в течение долгого времени, даже после затухания огня. Кроме того, печь служит для приготовления и разогрева пищи.

Печи-камины для дома и дачи

   Печи-камины для дачи   Печи-камины

Печи-камины для дома и дачи   Печи-камины для дома   Печь-камин



Где установить


Применяется эта конструкция в загородных домах, на дачных участках, в саунах и банях, в общем, где есть достаточно большое внутреннее пространство и возможность вывести дымоход, так как печь-камин зачастую имеют большие размеры и вес, и топятся дровами. Замечательно подходит как вариант для дачи.

Печь камин своими руками



Конструкция печи-камина


Система печь камин достаточно сложная, у каждого элемента имеются свои характеристики, явно отличающиеся друг от друга. Камин имеет открытую большую топку, это позволяет создать большую тягу воздуха, а значит быстро разгореться огню и согреть помещение. А чтобы без задержек выводить продукты горения, у камина выводящая труба прямой формы. Но стоит угаснуть пламени, как тепло перестанет поступать в дом. У печи совсем другой принцип действия. Она не нуждается в большой топке и сильной тяге, поэтому топливо скорее не горит, а тлеет, постепенно нагревая печь. Тепло накапливается и греет дом очень долго, даже без огня в топке. А извилистая выводящая труба только способствует этому, задерживая в себе горячие газы.

Печникам удалось совместить печь и камин вместе. Топить можно не все топки сразу, но если есть необходимость в этом, то следует растопить камин, а потом печь. Так как у камина более мощная воздушная тяга.

Печь камин своими руками



Модели печей-каминов


Строят разные модели системы печь-камин. Различия состоят в материале, который влияет на характеристики оборудования. Так же существуют разные по форме печи-камины, что позволяет их установить в доме исходя из внутренней планировки. Существуют угловые, островные и при стенные. Их форма влияет на внешнее оформление, например, угловой не нуждается в декоративной облицовке по бокам стенок.

Основными материалами для производства печи камина служат чугун или сталь и кирпич.
Кирпичные имеют большой вес и размер, поэтому нуждаются в укреплении фундамента. Хорошо накапливают тепло и делятся им продолжительное время. Кирпичную печь-камин можно установить так, чтобы топки выходили в разные помещения. Это не испортит интерьера и положительно повлияет на обогрев дома.

Чугунные или стальные производятся моноблоком, что удобно для монтажа. Свойства чугуна – это низкая теплоёмкость, чем у кирпича. Нагреваясь, чугун излучает инфракрасное тепло, прогревающее людей и предметы, а не воздушное пространство, и не создаёт воздушных потоков, поднимающих частички пыли.

Печь камин своими руками



Порядовки ПК


Печь-камин отопительная (порядовки)Печи и камины, спроектированные и построенные Георгием Резником,
отличаются высокими теплотехническими качествами и выверенным дизайном, в основе которого — образ традиционной русской печи. В этом можно ещё раз убедиться, ознакомившись с новой порядовкой печи-камина отопительной.

Конструкция предлагаемой печи-камина предназначена для отопления помещения площадью до 30 м2 и с высотой потолка около 250 см. Если печь-камин устанавливать в зале (большой комнате), её следует развернуть печной частью к стене или к перегородке с отступом не менее 125 см. Такое расстояние достаточно для работы у плиты. Печь-камин можно установить и в проёме стены или перегородки между залом и кухней.
В отопительно-варочной печи конвективная система — кол-паковая, позволяющая устраивать невысокую насадную трубу. Для одноэтажного строения это важно, так как отпадает необходимость поднимать трубу высоко над крышей. В печи два режима — летний и зимний. При открытой задвижке летнего хода дымовые газы поступают в трубу, минуя колпаки и не нагревая массив печи. В верхней части варочной камеры установлена вентиляционная задвижка. Печь снабжена духовкой.

Печь-камин отопительная (порядовки)

Основной массив печи-камина сложен из печного (витебского) кирпича. Обе топки (печная и каминная) и части примыкающих к ним дымоходов — из шамотного. Для более выразительного оформления декоративные элементы (полочки, арки, юбку, нижний порожек) можно сделать из полнотелого кирпича, цвет которого отличается от основного цвета печи (например, из кирпича «Победа Кнауф»). Дополнительно украсить печь можно, обложив полочки керамической плиткой или натуральным камнем.

МАТЕРИАЛЫ И ПРИБОРЫ, НЕОБХОДИМЫЕ
ДЛЯ ПОСТРОЙКИ ПЕЧИ-КАМИНА
Кирпич красный М-200 — 1200 шт.
-«- шамотный Ш-8 — 170 шт.;
Глина шамотная — 50 кг.
Шамот дроблёный — 50 кг.
Задвижка дымовая 26x13 см — 3 шт.;
—«— 13x13 см — 1 шт.
Плита чугунная
двухконфорочная 58,5x34 см -1 шт.;
Дверка топочная 21x25 см -1 шт.;
-«- поддувальная 13x25 см -1 шт.;

-«- для чисток 7x13 см -3 шт.
Решётка колосниковая 25x30 см -2 шт.
Духовка 35x28x25 см -1 шт.
Полоса стальная 50x5 мм -8 м.
Уголок стальной 60x60x6 мм -2 ,5 м.
Глина, песок горный — по потребности.

Печь-камин отопительная (порядовки)

Печь-камин отопительная (порядовки)

Печь-камин отопительная (порядовки)



Печь-камин из кирпича. Поэтапная постройка

Анализируя тепловую работу отопительных очагов и только что построенных, и эксплуатируемых многие годы, я пришел к определенным выводам. Некоторым мои замечания покажутся не новыми, но владельцам загородных домов с печным отоплением они будут полезны, как и работникам,имеющим некоторый опыт возведения печей каминов из кирпича.

Печь камин своими руками

Печь-камин из кирпича постройка

Начнем с фундамента. Глубина её заложения должна быть ниже расчетной глубины промерзания. Категорически запрещается связывать фундаменты печи и дома. Необходимо выполнить двойную гидроизоляцию: первую — на границе «грунт-воздух», вторую — за 10 см до уровня черного пола.

Какие материалы использовать? Кирпич красный глиняный. Перед кладкой его следует вымочить в воде для лучшего сцепления с глино - песчаным раствором.

Прочность кладки зависит от жирности глины. Для устранения усушки в глину добавляют песок. Лучшая глина — та, которая вылежала на морозе. Размер зёрен песка должен составлять 1 ...1,5 мм. Это даст возможность сделать кладку прочнее за счет тонких швов.

О песке старые мастера говорили: «Который песок в руках хрустит и на белый платок будучи высыпан пятен не делает, тот к строению печи годен».

Топливник печи камина из кирпича должен соответствовать сгораемому топливу. Но во всех случаях от колосника к стенкам топливника выкладывают откосы, что помогает углям или не догоревшим дровам скатываться на колосниковую решетку и «дожигаться».

Сажа и конденсат. Для борьбы с выпадением на стенках дымоходов и трубы конденсата, а также сажи устраивают подсосный канал («баран»), представляющий собою небольшое окошко 70x70 мм, проделанное из топливника в последний канал.

Печь должна иметь хорошую постоянную тягу. Этого достигают плавными очертаниями поворотов, сужений и расширений дымоходов. Высота трубы от уровня колосника до оголовника должна быть не менее 5 м. Слабая тяга приводит к отложению сажи.

Необходимо помнить, что на топку печи с дымоходами, на которых осели частицы сажи, приходится затрачивать гораздо больше топлива и времени.

Слой сажи толщиной, равной 3 мм, сокращает теплопередачу кладки в 2 раза. Больше всего сажи дают березовые дрова, меньше — осиновые.

Некоторые новаторы печного дела для ускоренной теплоотдачи печи вставляют в вертикальные дымообороты металлические трубы 070 мм. Загнутые сверху и снизу концы труб выходят наружу. За счет конвекции воздуха помещение прогревается быстрее.

Как часто и долго топить печь камин из кирпича? — спрашивают многие застройщики. Отопительно-варочную печь протапливают 1,5 часа, отопительную — до 2-х часов, банные — до 4-х часов. Но если требуется получить тепла больше, то выгоднее протопить печь два раза с перерывом в 5 6 часов, чем непрерывно и долго. Экономии топлива достигают также за счет правильной эксплуатации.

Печи, совмещенные с каминами, не всегда имеют равномерный прогрев всех стенок кладки, но если такой очаг установить в одной большой комнате или грамотно построить примыкающие к отопительному сооружению перегородки, то можно получить максимальный комфорт.

При разработке любой конструкции приходится учитывать множество факторов размеры и расположение комнат, наличие фундамента, и если он есть, то его

габаритные размеры

Мне предстояло разработать печь с одноконфорочной плитой и духовым шкафом для сушки овощей и ягод. Печь должна была стоять в помещении площадью 30 м2 и эксплуатироваться в любое время года, поэтому нужно было предусмотреть два режима топки: летний и зимний Кроме этого заказчику хотелось иметь и встроенный камин. Дело осложнялось тем, что площадь имеющегося фундамента была всего лишь 1x1 м.

Для разработки конструкции и расчета материалов, использован комплект для макетирования печей и каминов.При этом получилась совершенно новая конструкция компактной отопительно-варочной печи, совмещенной с камином.

На рисунках приведены разрезы и порядовки печи камина из кирпича.

Поэтапная постройка

Поэтапная постройка

Видео




Похожие публикации:




Кладка каминов

Кладка каминов

Камины угловые

Камины угловые

ПЕЧНОЙ УНИВЕРСАЛ

ПЕЧНОЙ УНИВЕРСАЛ



Камин Печь из Кирпича: Технология Изготовления

Украшением любого дома станет камин-печь с красивой облицовкой

Достоинства совмещенных конструкций печки и камина были рассмотрены в первой части статьи (читайте тут). Для отопления в загородном доме или на даче это очень привлекательный вариант. Но можно ли такое сооружение сделать самостоятельно? Какой камин-печь из кирпича легче выложить своими руками, а также технологию работ, рассмотрим более подробно в данной статье.

Варианты самостоятельного изготовления камина-печки

Не всегда есть возможность сделать камин-печь под заказ. Цена на печные работы часто бывают весьма высокой. И тогда встает вопрос, как сделать самому печь-камин из кирпича?

Можно приобрести готовые изделия и обложить их кирпичом. Второй вариант – полностью самостоятельное возведение конструкции.

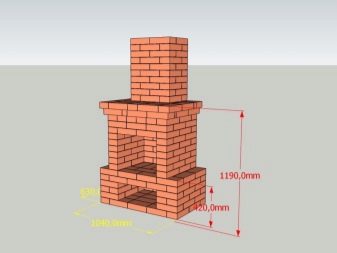

Такой мини камин из кирпича своими руками сложить довольно просто Можно заводскую печь-камин обложить кирпичом Кирпичную конструкцию можно облицевать изразцами

Рассмотрим эти варианты более подробно.

Облицовка готовых каминопечей

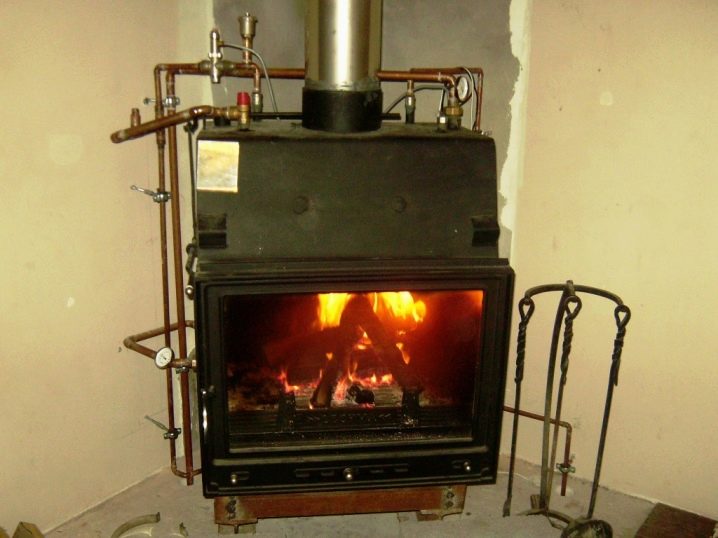

Самым простым способом решить вопрос по устройству в доме камина-печки является покупка готового изделия. Установка таких моделей не представляет особых сложностей: инструкция завода-изготовителя подробно объяснит все этапы и нюансы проведения работ. Останется только обложить печь-камин кирпичом или другими облицовочными материалами.

Заводская печка-камин из чугуна Мини печь-камин из кирпича с облицовкой керамической плиткой Красивая печь-камин для бани из кирпича

Чаще всего в готовом виде предлагаются изделия из чугуна или стали. Как обложить каминную топку кирпичом – технология работ практически не отличается от возведения простой конструкции, что рассмотрим далее. Но есть здесь и некоторые нюансы.

Каминная топка, обложенная кирпичом, должна обязательно иметь зазор между металлом и облицовкой. С боков это расстояние составляет от 5 см до 10 см. Сзади топки необходимо оставить свободными 10-15 см. Такая мера позволит значительно уменьшить теплопотери.

Проекты печей-каминов

В настоящее время можно найти много готовых проектов печей-каминов, по которым при большом желании несложно возвести конструкцию самостоятельно. Вот модель, предназначенная для отопления одного или двух помещений общей площадью около 30 м2. В ней предусмотрено наличие плиты для приготовления пищи.

Основные параметры:

  • Размеры сооружения – 102 х 147 см.
  • Ширина топливной камеры составляет 26 см.
  • Глубина топливника – 51 см.
  • Ширина каминного портала – 51 см.
Мини-камины из кирпича — модель с варочной панелью

Для возведения такой конструкции понадобится 670 штук кирпичей.

Сооружение с дополнительным щитком из кирпича потребует применения углошлифовальной машинки. Это уже более сложная конструкция. Она рассчитана на полноценное отопление дома площадью около 40 м2. В то же время здесь предусмотрена возможность приготовления еды.

Основные размеры:

  • Габариты печки – 126 х 202 см.
  • Ширина топочной камеры – 26 см.
  • Глубина топливника – 56 см.
  • Ширина портала камина – 51 см.
Печи-камины с щитком из кирпича также довольно востребованы

Для футеровки топливных камер потребуется 30 штук шамотного кирпича. На всю остальную конструкцию уйдет 1470 штук огнеупорного кирпича. В этой печке-камине можно не только приготовить шашлыки на выносном мангале, который легко устанавливается на варочную панель, но и зажарить мясо на вертеле в камине-барбекю.

Основные габариты:

  • Размеры в плане – 115 х 166 см.
  • Размеры топочной камеры – 32 х 38 см.
  • Ширина каминного портала – 64 см.

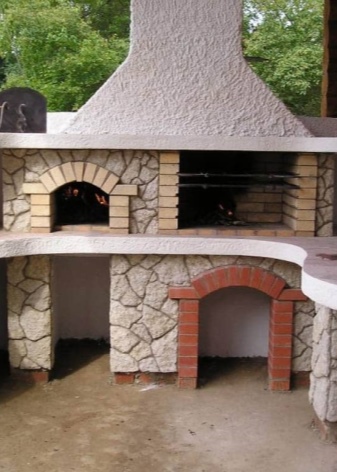

Модель с мангалом

Установка каминов и печей из кирпича по такому проекту потребует наличие 1070 штук кирпича.

Технология устройства камина-печи своими руками

Рассмотрим пример углового сооружения, которое можно выложить самостоятельно.

Принцип действия каминопечки

Технология возведения такого сооружения состоит из нескольких этапов.

  • В первую очередь необходимо определиться с параметрами будущего сооружения. Наиболее подходящие размеры каминопечи подбираются в зависимости от типа отопления и размеров помещения. Расчеты можно сделать самостоятельно или воспользоваться специальными таблицами.
  • Далее требуется сделать чертеж печки, желательно с порядовкой. Если такой возможности нет, то можно воспользоваться готовыми схемами.
  • По схемам можно рассчитать точное количество материалов. При этом половинки кирпича следует принимать, как цельный элемент. Общее число деталей увеличивается на 20%.
Подбор оптимальных размеров камина-печки Чертеж-инструкция углового камина-печи Схема рядов кладки

Далее необходимо подготовить все требуемые для работы материалы и инструменты.

Инструменты и материалы

Для такого камина необходимо 360 штук печного кирпича марки М150 и 60 штук шамотного марки ША8. На укладку 50 штук необходимо 1 ведро раствора, если брать в расчет толщину шва 3 мм.

На устройство фундамента потребуется 0,073 м3 при его высоте в 10 см. По ширине основание делается на 20 см шире, чем печка.

Требуемые инструменты:

  • Лопаты — совковая и штыковая;
  • Ножовка;
  • Лом;
  • Пила ручная;
  • Уровень строительный;
  • Рулетка;
  • Отвес;
  • Правило;
  • Ведра для раствора и воды;
  • Кельма;
  • Плоскогубцы;
  • Молоток.
Инструменты, необходимые для кладки печек

Эти инструменты обычно есть в любом доме.

Из материалов, кроме кирпича, также потребуются:

  • Гидроизоляционный материал – рубероид, полиэтилен или что-то другое.
  • Арматура диаметром 0,8 см.
  • Песок речной.
  • Щебень 20-30 мм.
  • Материалы для устройства опалубки – доски, фанера, подручные средства.
  • Гвозди или саморезы для сборки опалубочной формы.
  • Цементно-песчаный раствор.
  • Глина.
  • Уголки металлические размером 50 х 50 или 60 х 60 мм.
  • Жаростойкий материал для изоляции.
  • Задвижка и дверки для печки.
Специальные готовые смеси для кладки каминов

Если каминопечь будет облицовываться, то также необходимо приобрести плитку или изразцы.

Возведение камина-печки

После подбора места установки можно приступать к непосредственному возведению камина:

  • Фундамент – его лучше всего устраивать одновременно с основанием дома. Если же камин возводится в готовом здании, то прежде необходимо демонтировать пол до основания дома.

Важно! Фундамент камина и дома не должны быть соединены между собой. Между основаниями требуется зазор от 5 до 10 см.

Разметка расположения печки
  • Далее при необходимости выкапывается котлован, дно которого ровняется и трамбуется.
  • Насыпается слой песка толщиной 10 см.
  • Сверху укладывается гравий такой же толщины.
  • Затем собирается опалубка.
  • Гидроизоляция фундамента выполняется при помощи рубероида или полиэтилена.
  • Арматурный каркас выполняется из металлических стержней. Они свариваются между собой, либо фиксируются хомутами. Ячейки должны иметь размер примерно 10 х 10 см.
  • Далее производится заливка фундамента в опалубку цементно-песчаной смесью.
  • Сверху все накрывается полиэтиленовой пленкой до полного схватывания смеси.
Пол требуется демонтировать Опалубку под фундамент можно сделать из подручных материалов Устройство арматурного каркаса Готовое основание под камин
  • Раствор для кладки можно приобрести в сухом виде и развести водой. Инструкция изготовителя даст информацию о пропорциях его разведения.
  • Но издавна смеси для печей делались на основе глины. Ее необходимо замочить в воде на 2-3 суток. Затем смесь процеживают, доводя до однородной структуры. В нее необходимо добавить речной песок.
  • На подготовленный фундамент укладывается гидроизоляция.
  • Первый ряд кирпича выкладывается сплошным. Ровность кладки контролируется уровнем и отвесом.
  • Остальные ряды выполняются согласно схеме.
Подбор глиняного состава Первый ряд топки Мини печь-камин из кирпича – кладка топочной камеры Кирпичные печи-камины, фото

Внутренняя конструкция дымохода представляет собой прямой канал.

Но кирпичная труба состоит из нескольких основных частей:

  • 1 — металлический колпак защищает дымоход от задувания внутрь воздуха и попадания осадков. Он также не дает возможности выброса искр из трубы.
  • 2 – оголовок трубы.
  • 3 – шейка трубы.
  • 4 – цементно-песчаный раствор.
  • 5 – выдра.
  • 6 – кровля.
  • 7 – обрешетка.
  • 8 – стропила.
  • 9 – стояк трубы.
  • 10 – распушка.
  • 11 – балка перекрытия.
  • 12 – изоляция.
  • 13 – дымовая задвижка.
  • 14 – шейка печки.
Печь-камин с кирпичной трубой Установка задвижки дымохода — фото Кирпичные трубы для печей и каминов – верхняя часть Нижняя часть дымохода

Расширение дымоходной трубы в месте пересечения с балками перекрытия необходимо для понижения температуры выходящих газов. Увеличение площади дымохода на уровне кровли выполняется с целью защиты кирпичной кладки от внешних атмосферных воздействий. Устройство дымохода является финишным этапом возведения каминопечки.

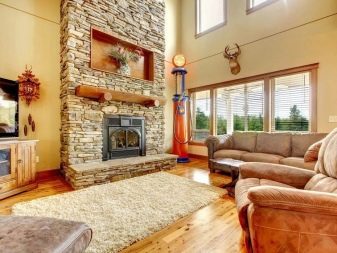

Угловая каминопечь – отличный вариант для загородного дома

Но не всегда обычный вид кирпичного сооружения устраивает с эстетической точки зрения. Как облагородить камин из кирпича, чтобы он стал настоящим украшением дома?

Для этого можно использовать следующие материалы:

  • Натуральный камень;
  • Термоустойчивую керамическую плитку;
  • Керамогранит;
  • Клинкерную плитку;
  • Печные изразцы.

Подбирая подходящий материал, стоит в первую очередь придерживаться общего стиля интерьера дома.

Однако нельзя забывать и о технических характеристиках таких изделий:

  • Они должны обладать высокой прочностью и стойкостью к механическим повреждениям.
  • Обязательно иметь хорошие показатели по устойчивости к высоким температурам.
  • Степень влагопоглощения облицовки должна быть низкой.
  • Необходимо выбирать изделия с высокой теплоотдачей.

Сделать самому печь-камин из кирпича вполне реально. Такое сооружение не только создаст уютную атмосферу в доме, но и может стать его украшением. Правильно сложенная конструкция прослужит вам долго и надежно отопит весь дом.

Больше информации по теме «Грамотная установка каминов и печей из кирпича своими руками» можно получить, посмотрев видео в этой статье.

кирпичная печь камин своими руками, варианты печных каминов, виды печей с каминной топкой

Содержание:

Благодаря небольшой печи с камином внутри дома удается устроить обогрев живым пламенем. Подобными конструкциями ценители оригинальных и практичных решений часто оснащают дачи и загородные коттеджи.

печки камины для дома

Сильные стороны печи-камина из кирпича

Развитие технологий происходит синхронно с появлением новых запросов у людей. В результате традиционные конструкции из кирпича постепенно заменяются усовершенствованными аналогами. Печи-камины представляют собой моноблоки, где один трубный канал монтируется на единой платформе. При этом важно не забывать об особенностях функционирования каждого из элементов.

Для каминов характерен обогрев помещений посредством прямого излучения, что подразумевает нужду в объемной топке и интенсивной тяге. Печи работают совершенно по-другому – для них необходим многоканальный дымоход. Чаще всего в кирпичной конструкции имеется варочная поверхность и духовой шкаф. Это дает возможность хорошим хозяйкам готовить многочисленные вкусные блюда.

кирпичная печь камин для дома

С помощью традиционной печи можно эффективно обогревать помещения, хотя в эстетическом плане эти сооружения не обогащают интерьер. Это является серьезным недостатком, ведь созерцание огня может успокоить после тяжелого рабочего дня. Особенно это актуально для современной жизни с ее невероятными скоростями: на фоне экстремальных нагрузок важно не забывать о полноценном отдыхе.

К положительным характеристикам печки камина для дома можно отнести:

  • Эффективность. Скорость обогрева помещения очень высокая.
  • Функциональное разнообразие. Печь и камин можно запускать одновременно, или по раздельности. Для этого в конструкции имеется поворотный шибер. Благодаря специальным задвижкам появляется возможность выбрать нужный вариант. Речь идет об использовании камина осенью, подогреве лежанки, готовке пищи на варочной поверхности.
  • Высокий КПД (до 80%).
  • Простое обслуживание. Это облегчается наличием под каждой топкой зольника с дверцами.
  • Долговечность. Когда за дело берется опытный мастер, камин печь для дома из кирпича служит не один десяток лет без всяких поломок.

печки камины для дома из кирпича

Если все сделать правильно, печка-камин сможет существенно преобразить внутренность помещения. Это предусматривает изготовление чертежей и продумывание конфигурации сооружения. Финишная отделка конструкции обычно осуществляется посредством гладких или рельефных изразцов.

Материалы и инструменты

Кирпичная печь камин для дома относится к сложным конструкциям, поэтому перед началом строительных мероприятий важно изготовить проект камина из кирпича с порядовкой. Для самостоятельной реализации лучше отказаться от замысловатых схем. Недостаточный опыт может стать причиной серьезных ошибок, которые дают о себе знать в ходе эксплуатации.

Приступая к строительству обогревающего сооружения, необходимо обзавестись следующими инструментами и материалами:

  • Болгаркой с алмазным диском, кельмой, резиновой киянкой, отвесом, уровнем, рулеткой.
  • Рубероидными листами, щебенкой, глиной, цементом, песком.
  • Стальными уголками, арматурными прутами.
  • Досками для обустройства опалубки, металлическими листами.
  • Чугунной варочной плитой с конфорками, духовым шкафом, дверкой с жаропрочным стеклом.
  • Каминными задвижками, железными дверцами, колосниковыми решетками, дымовыми заслонками.

Особенно тщательно нужно подбирать кирпич для каминов и печей, т.к. его качество напрямую влияет на продолжительность службы сооружения.

печные камины для дома

Огнеупорный кирпич представлен рядом разновидностей:

  1. Шамотный. Служит для сооружения объектов, используемых при повышенных температурах. Составными компонентами материала выступает тугоплавкая глина, крупный кварцевый песок и графит. С виду эти светло-бежевые элементы с коричневыми вкраплениями способны отлично аккумулировать тепло.
  2. Кварцевый. Специализации материала – прямое соприкосновение с огнем или металлом. Важно учесть, чем кварцевый кирпич плохо переносит воздействие химических веществ.
  3. Теплоизоляционный. Задача этого материала – обеспечить изоляцию необходимого пространства от горячих стенок. В случае пренебрежения этой рекомендацией возможны самые печальные последствия, вплоть до возникновения пожара.

Строительные работы

На начальном этапе строительных работ важно определиться с местом, где будет стоять печь. Чаще всего применяют схему расположения, когда топка с варочной плитой находится со стороны кухни, а камин – со стороны гостиной. Не в каждом доме такая схема возможна, так что приходится действовать, в зависимости от ситуации.

варианты печей каминов

Порядок возведения печки камина для дома из кирпича:

  • Фундамент. Нужно выкопать котлован, засыпав его дно щебнем. Для трамбовки и выравнивания слоя камня используется специальное приспособление.
  • Сооружение опалубки. Материалом выступает струганная доска. После этого можно заливать цементный раствор.
  • На застывание основания обычно дается неделя. Далее проводится укладка первого кирпичного ряда. В качестве гидроизоляции поверх цементной стяжки застилают слой рубероида.
  • Кладка кирпича. Процедура реализуется по ранее выбранной схеме. Также проводится монтаж печного литья. При отсутствии должного опыта рекомендуется применять порядовку, иначе придется заново переделывать работу. Чтобы кирпичи лучше сцеплялись с раствором, их нужно за сутки до укладки замочить в воде. По ходу кладки проводится заглаживание внутренних сторон печи. В дальнейшем это убережет стенки печного камина от оседания пепла и сажи.
  • Сооружение дымохода. По ходу этой процедуры большое значение имеет точное соблюдение норм пожарной безопасности. На участках прохождения трубы сквозь перекрытия необходимо провести изоляцию огнеупорным материалом.
  • Сушка. Подразумевается пауза в работе на несколько недель, в течении которых кладка высыхает в естественных условиях.
  • Активная сушка. Предусматривает периодическое протапливание печи, до приобретения кладочными швами равномерного оттенка.

печь с каминной топкой

Чтобы добиться максимальной долговечности печного камина для дома, необходимо точно соблюдать пропорции при замешивании кладочного раствора. Речь идет о смеси, в состав которой входит глина, песок и немного цемента. Она должна быть достаточно пластичной и не трескаться под воздействием высоких температур. Надежнее всего воспользоваться составами из специализированных магазинов, качество которых подтверждается соответствующими сертификатами.

Рекомендации профессионалов

Печку камин в доме своими руками необходимо возводить, учитывая определенные требования, чтобы в дальнейшем максимально избежать эксплуатационных трудностей.

печи камины виды

Полезные советы при возведении печи с каминной топкой:

  1. Приобретая кирпич, необходимо внимательно осматривать его со всех сторон. Признаком хорошего качества материала является отсутствие пережженных или недопеченных участков.
  2. При закладке фундамента потребуется достаточно глубокий котлован. Точные размеры основания зависят от массы будущего сооружения.
  3. При укладке первого ряда каждый кирпич тщательно позиционируется с помощью уровня.
  4. Во время приготовления раствора вначале перемешивают песок и цемент, после чего добавляют глину. Готовая смесь должна иметь хорошую однородность, не содержа комков.
  5. Чтобы не путаться с расположением отдельных элементов в каждом ряду, рекомендуется заранее составить подробную схему укладки.
  6. Весь ход сооружения нужно постоянно контролировать строительным уровнем, во избежание перекосов конструкции.
  7. Чтобы ускорить процесс, рекомендуется заранее провести сортировку на целые элементы, половинки, четвертинки.

Существует достаточно много вариантов печей каминов: на выбор подходящей конструкции напрямую влияет планировка жилища.

печка камин в доме своими руками

Чаще всего встречаются следующие виды печи камина:

  • Угловые. Предполагается расположение печи вдоль кухонной стены. Камин устанавливается под углом 45 градусов. Это хороший вариант для небольших загородных домов.
  • Фронтальные. Топка обустраивается на общей передней панели.

При качественном выполнении строительных работ готовая печь с каминной топкой будет хорошо обогревать дом в холодное время года. Если желание создать в доме комфортную атмосферу есть, а соответствующие навыки отсутствуют, лучше доверить эту работу специалистам по печному делу. Только за счет неукоснительного соблюдения технологии можно добиться долговечности и эффективности обогревающего сооружения.


кирпичная кладка варианта для загородного дома

Камины из кирпича пользуются особым спросом среди владельцев домов. Такая конструкция имеет не только декоративные функции. Главным достоинством таких каминов является возможность отапливать помещение. Кроме этого, камин-печь из кирпича используется и для приготовления пищи.

Достоинства

Современные технологии идут в ногу с запросами людей. Именно по этой причине на смену давно известных кирпичных печей пришли новые камины-печи. Такая конструкции представляет собой моноблок с трубным каналом и устанавливаются на едином основании. При этом каждый элемент имеет свое особое значение.

Обычные печи не имеют никакого декоративного значения, но с их помощью можно готовить. Камины способны радовать глаз и обогревать помещение. А вот камин-печь сочетает в себе функционал обоих приспособлений с интересным дизайном. Это как камин с плитой – очень удобно и функционально. Основные плюсы печи-камина из кирпича:

  • Сооружение способно довольно быстро прогреть воздух в помещении.
  • Печь и камин можно использовать отдельно друг от друга. Вы можете только готовить или только обогревать помещение – как хотите.
  • КПД около 80%.
  • Зольники с отверстиями под каждой топкой делают процесс чистки очень простым и быстрым.
  • При качественном изготовлении печь-камин из кирпича служит на протяжении не одного десятка лет.

Конструкцию можно установить таким образом, что печь будет локализирована в кухонном пространстве, а камин – в зал. Если за дело берется настоящий мастер, то печь-камин превращается в настоящее произведение искусства и будет украшать ваше жилище на протяжении многих лет. Печь-камин из кирпича станет хорошим выбором для загородного дома. Это позволит сэкономить на отоплении и электрике в целом. А еще такую конструкцию можно использовать по надобности.

Варианты

Вариаций агрегатов из кирпича довольно много. Они отличаются по сложности и функционалу. Самыми распространенными считаются такие виды: шведка, финка, русская и голландка. Также существуют модифицированные версии печей, которые названы в честь своих создателей.

Существуют печи, которые совершенно не имеют варочной плиты. Они представляют собой элементарную конструкцию стен с расположенными между ними каналами для отвода дыма, топками, очистительными и поддувальными камерами. Такие агрегаты используются для отопления. Другой вариант – камин-печь с отопительно-варочной поверхностью. Такие печи привлекают своей многофункциональностью. Они более сложные в проектировании и установке. Рассмотрим несколько интересных разновидностей каминов-печей из кирпича:

С открытой топкой

Камины с открытой топкой позволяют прогреть воздух в помещении за довольно короткий срок. Если же такая конструкция предусматривает варочную поверхность – готовить очень легко. Обладатели таких каминов-печей могут устанавливать мангалы прямо в доме и жарить барбекю в любое время года.

С воздушным отоплением

Самыми лучшими для отопления дома считаются камины с воздушным отоплением. В таких конструкциях используется чугунная топка. Система воздуховодов распространяется по всему дому и кожух в сочетании дают нужный результат – полный обогрев. Система работает так, что холодный воздух направляется прямиком в топку, нагревается и поднимается по трубам вверх.

С водяным отоплением

Камины с водяным контуром набирают популярность. Такая конструкция может предусматривать отопительно-варочную панель. Подключенная к отоплению печь имеет большое преимущество над своими собратьями – радует глаз, греет весь дом, дает возможность готовить. Такие конструкции часто используются для бани.

Как уже было сказано, существуют варианты модификаций. Но зная базовые модели вы сможете с легкостью подобрать удобный для себя формат.

Стилистика

Грамотно подобранный камин должен сочетаться с общим стилем вашего интерьера. Только тогда такое дополнение будет выглядеть красиво. Печи-камины часто изготавливают самостоятельно или по заказу. Довольно популярна финская модель. Рассмотрим самые популярные стили, в которых изготавливают данный агрегат:

Минимализм

Минимализм отличается строгостью форм и линий. В домах такого стиля устанавливают небольшие камины, которые служат декоративную и отопительную роль. Лаконичная конструкция с минимальным количеством декоративных деталей – идеальный комплект. Любая комната вашего дома станет еще более уютной, когда в ней появится камин в версии мини.

Маленькая печь-камин хорошо впишется в минималистический интерьер и порадует вас и ваших гостей. Кроме того, такой вариант хорошо подойдет для домов с небольшой площадью. Тут также можно установить конструкцию при которой печь будет обращена к кухне, а сам камин к залу.

Классика

Камины такого стиля были первыми. Их устанавливали знатные особы как интересный предмет интерьера и знак своего превосходства. Такие печи-камины всегда имеют правильные формы и только дорогою отделку или резьбу.

Такие агрегаты обычно идут вровень со стеной. Такое расположение обусловливает основной декоративный акцент на самой топке. Все проекты таких печей предусматривают П-образный портал. Но можно выбрать и не встраиваемый вариант. В таком случае печь-камин располагается у стены, а дымоход закрывается стилизованным кожухом.

Современный

Такую печь-камин часто выбирают молодые люди. Можно приобрести массу интереснейших вариантов. Такие агрегаты часто используют как архитектурные детали. Такие камины часто устанавливают так, что они сливаются со стеной и напоминают окно с огнем. Интересный вариант, когда в межкомнатную стену устанавливается двухсторонняя печь-камин. При таком расположении можно использовать конструкцию как предмет интерьера с одной стороны, а с другой как печь.

Деревенский

Это камины в стиле кантри. Такая конструкция будет хорошо смотреться в древесном домике. Натуральные потолки из дерева, гармонично подобранная отделка стен и темный пол. Причем использование обоев в таком случае совершенно не практично. Они довольно быстро придут в негодность из-за печи. Хорошо подойдет русская печь. Резные декоративные элементы добавят оригинальности и эксклюзивности.

Венецианский

Печи-камины такого стиля довольно массивны и явно выделяются на фоне стены. Они призваны показать всем вокруг свою мощь и изысканность в одном лице. В интерьере соответствующего стиля такие камины смотрятся как обаятельный неотъемлемый атрибут.

Принцип работы

Любая печь имеет три главные составляющие: топка, труба, дымоход. Главной частью является топка. Там и происходит сгорание дров. В нижней части есть отверстие. Через него в топку поступает воздух, которые необходим для горения. Это отверстие закрыто специальной решеткой, так дрова не выпадают. Внутрь топки попадает воздух, а из топки в отверстие падает зола и прочие продукты сгорания.

Есть специальная дверка, которая позволяет вкладывать дрова в топку. А сам топливник закрыт со всех сторон. Как раз над топкой находится варочная поверхность. Она нагревается с помощью огня и позволяет готовить пищу. Печи с духовкой работают также.

Под топкой расположена камера зольника. Она также имеет дверцу, чтобы была возможность очистить камеру. А еще дверь способна регулировать количество воздуха, который попадает в топку. В своде топки есть еще одно отверстие – хайло. Именно через него выходит горячий воздух, который нагревает печь.

Трубы предназначены для вывода продуктов сгорания из печи. Есть два вида:

  1. Насадные. Установлены на печи.
  2. Коренные. Могут иметь свой фундамент или располагаться внутри стены.

Самая главная черта, которая отличает печь от камина – во втором варианте вы можете свободно наблюдать за огнем. Для того, чтоб тепло не улетучивалось в трубу, устанавливают тепловой щиток. В совмещенной версии печь-камин имеет все преимущества печки и позволяет наблюдать за пламенем.

Материалы

Разнообразие доступных материалов для изготовления каминов-печей из кирпича довольно ограничено, но позволяет создавать уникальные изделия. Агрегаты могут быть сооружены как из обычного кирпича, так и из фигурного. Большую роль при выборе кирпича имеет его марка прочности.

Шамотный кирпич (реже – кварцевый) применяется довольно часто потому, что он не чувствителен к высоким температурам. Им выкладывают область возле топки. Термостойкий материал является обязательным. Фигурный кирпич актуален, если вы не планируете декорировать камин-печь. Если же планируется какая-либо декоративная работа – внешние данные самой кладки значения не имеют.

Клинкерный кирпич является одной из разновидностей кварцевого. Но при его изготовлении применяют слегка видоизмененные технологии. Используют его не так часто по двум причинам: материал довольно дорогой и тяжелый. Но если ваша печь большая, то такой кирпич отлично подойдет для возведения фундамента.

Чтобы вид сооружения радовал глаз нужно руководствоваться некими требованиями выкладывая облицовочный слой. Кирпич должен быть довольно полнотелым, иметь хорошую теплоотдачу. Краска поможет создать уникальный внешний вид вашего камина-печи.

Инструменты и приспособления

Изготовление камина-печи требует определенных принадлежностей. Самые необходимые:

  • Печной кирпич.
  • Жаростойкая глиняная смесь.
  • Дверца с жаростойким стеклом.
  • Чугунная дверь для топки.
  • Железная дверь для дымохода и зольника.
  • Топочные колосники.
  • Поверхность для приготовления пищи. Чугунная плита должна иметь нужное вам количество конфорок.
  • Уголки и угловая полка. Как правило, они изготавливаются из стали.
  • Лист стали до 3 мм. Листы асбеста или базальта для теплоизоляции.
  • Труба и детали для соединения дымоходного отверстия.
  • Рулоны и доски гидроизоляции.
  • Смеси бетона и грунта.
  • Мешки с щебнем и песком.
  • Керамический гранит или плитка.

Выбирать материалы нужно очень внимательно. Именно от их качества зависит прочность и стойкость камина-печи.

Технология кладки

Перед тем, как обложить камин-печь кирпичом нужно составить схему. На ней отражаются все необходимые элементы в нужных местах. Возведение происходит в несколько этапов:

  • Основание. Роем котлован и засыпаем дно щебнем. Струганой доской сооружается опалубка, а сам котлован заливаем цементом.
  • Через 3-5 дней работа продолжается. Кирпичная кладка застилается рубероидом. Теперь выкладывается нижний ряд кирпичей.
  • Дальше большую роль играют чертежи. Согласовано с ними выкладываются остальные кирпичи и монтируется литье. Для того, чтобы кирпич лучше контактировал со смесью его замачивают в воде. Порядовка имеет большое значение. Придерживайтесь ее и работу не придутся переделывать. Внутренние стороны печи заглаживаются в процессе, чтоб впоследствии там не оседали продукты сгорания.
  • Теперь дымоход. Тут важно помнить о мерах пожарной безопасности.
  • Печь-камин должна просохнуть естественным образом. Для этого нужно буквально несколько недель.
  • В период активной сушки печь протапливают. Делают это до тех пор, пока все швы станут одинакового тона.

Виды дымоходов

Дымоотвод выступать в роли системы каналов и располагается внутри кладки из кирпичей. Размеры дымохода прямо зависят от габаритов камина-печи. Дымоходы бывают нескольких видов:

  • Самые простые дымоходы состоят из определенных участков, которые сочетают в себе прямой и возвратный ток воздуха. Заканчивается такая конструкция трубой. Области возвратного тока сооружают из параллельных каналов. Это делается с целью увеличения КПД и улучшения прогревания воздуха.
  • Многооборотные дымоходы. Разнятся с предыдущими только количеством чередований участков. Стенки прогреваются более равномерно из-за этого.
  • Дымоход без каналов. В таких конструкциях все сосредоточено на камере. Газы из хайла стремятся к своду камеры, там они остужаются и снисходят обратно. Пары отдают свое тепло стенкам камеры-колпака. Отработанные газы выходят в трубу через отверстия внизу и сбоку.

Можно использовать любой вид. Все зависит от ваших потребностей.

Советы по эксплуатации

Опытные печники могут дать полезные советы и по процессу возведения, и по эксплуатации камина-печи. Хвойные дрова не используют, иначе дымоход загрязниться и перестанет функционировать. Дрова всегда должны быть хорошо просушены, это важно для длительного горения. Ни в коем случае не сжигайте бытовой мусор и разнообразную макулатуру – в воздух попадут токсины.

Банная печь должна соответствовать многим критериям. Отзывы показывают, что лучше обратить внимание на финских производителей. На каждую деталь их продукции есть гарантия, что упрощает ремонт. Защитный экран для камина должен быть довольно надежным.

При собственноручном возведении всегда пользуйтесь схемами. Они помогут понять, как именно должны размещаться компоненты в каждой линии. В процессе обязательно используйте строительный уровень. Угловые и фронтальные сооружения наиболее популярны. Но это зависит от общей планировки дома.

Печи-камины из кирпича для дома своими руками: видео и чертежи

Среди множества вариантов приборов, которые можно использовать для отопления загородного дома, самым удобным и мультифункциональным является печь-камин. Преимуществами такого агрегата является:

  • возможность отопления нескольких помещений дома;
  • эстетическое удовольствие от наблюдения за живым огнем;
  • приготовление пищи на варочной плите и духовке.

Если вы уверены в собственных инженерно-строительных знаниях, то построить каминопечь у себя в доме можно своими руками, используя для этого чертежи и схемы. Также можно обратиться в специализирующиеся на строительстве каминов организации, либо привлечь рабочих профессионалов.

Выбор места

Строительство печи вместе с домомЛучшим вариантом можно считать планирование возведения печи параллельно со строительством дома, тогда выбрать место будет достаточно легко. Первый вариант, когда печь-камин размещается вдоль одной плоскости стены, тогда необходимо заранее обдумать способ ее теплоизоляции (кирпичная кладка, асбестовая плита, комбинирование нескольких материалов). Второй вариант – расположение печи в середине дома, каминная сторона может выходить в гостиную или спальню, а варочная поверхность – в кухню. Тогда печь будет выполнять разделительную функцию. Если печь-камин будет дополнять стена, то стыки также необходимо изолировать своими руками.

Проведение расчетов

После выбора места нужно подготовить чертежи и можно приступать к самой ответственной части – проведению расчетов. Для этого составляется схема печи с соблюдением пропорций и масштабов. Также необходимо выполнить порядовку печи, рассчитать количество кирпичей в каждом ряду и определить их местоположение. Подробнее о расчете порядовки вы можете узнать из видео. Опираясь на сделанные чертежи, можно узнать количество необходимых строительных материалов и комплектующих.Вариант проекта печи-камина

Материалы

В качестве основного строительного материала используют кирпич двух типов: красный жаропрочный и шамотный огнеупорный (для внутренних, самых горячих частей печи). Дополнительно понадобится клеящий раствор (готовый или приготовленный своими руками из песка, глины и цемента), гидроизоляционные и теплоизоляционные материалы, набор рабочих инструментов и другое. Качество выбранных материалов, особенно кирпичей, обуславливает срок службы и качество работы печи-камина в вашем доме.

Строительство печи-камина

Первый этап строительства печи своими руками – заливка фундамента, ведь общая масса сооружения может достигать несколько тонн. Лучше одновременно заливать печной фундамент и фундамент дома. Его глубина зависит от величины печи (в среднем, до одного метра), ширина должна быть больше цоколя печи приблизительно на 15-20 см., при необходимости лучше сверить с чертежами. На дне котлована утрамбовывают слой песка и щебня, затем собирают деревянную опалубку и заливают цементный раствор, в несколько этапов. Верхний слой раствора выравнивают и оставляют застывать не менее 3 недель. Как правильно залить фундамент своими руками и описание процесса смотрите в видео. Когда фундамент полностью застыл, приступают к кладке печи-камина.

Второй этап – кирпичная кладка печки. Данный этап должен проводиться в полном соответствии с чертежами порядовки, желательно, чтобы распечатанный вариант порядовки всегда был под рукой мастера. Рекомендуется каждый кирпичный ряд предварительно сложить без раствора, чтобы точно подгонять размер каждого кирпича. Обрезают кирпичи своими руками, при помощи балкарки, а также предварительно перед кладкой замачивают их в воде.

Приблизительная последовательность кладки кирпича

  • Фундамент покрывается в несколько слоев гидроизоляцией (рубероидом), чтобы влага не попадала в сооружение.
  • Закладывают геометрически ровную основу камина, кирпичная кладка сплошная.
  • В следующем ряду начинают выкладывать основу воздушных каналов, поддувальную камеру и топку. Устанавливаются дверцы поддувала, с изоляцией на стыке с кирпичной кладкой, а также решетка колосника.
  • Отстраивают стенки вокруг рамок поддувала и топки, закладывают дымовой канал (здесь помогут чертежи порядовки).
  • Устанавливают рамку топки вместе с дверцей прочистных ходов, чтобы зафиксировать эти элементы используют проволоку и вмуровывают ее в швы между кирпичами.
  • Параллельно выкладывается топка камина и его портал, если планируется использовать встроенный камин, то устанавливается его камера (дверцу можно прикрепить позже).
  • После полного перекрытия топки над ней выкладывают ряд по краям и устанавливают варочную поверхность, закрепляют ее.
  • Выкладывают свод над варочной поверхностью, используя скрытые металлические уголки и стальные полосы для надежности сооружения.
  • Добавляют фигурную кладку из кирпича над топкой камина, своими руками кирпич можно сложить в виде арки или полочки.
  • Дымовые каналы отстраиваются и постепенно сужаются, устанавливаются заслонки и прочистные окошки.
  • Сводят дымоходный канал печи и камина в один.
  • Возводят дымовую трубу.
  • Устанавливают дополнительную фурнитуру (дверцы, вентиляционные решетки).

Порядовка печи-камина

Как правильно сложить печь-камин своими руками, вы можете увидеть наглядно на видео. Внешнюю поверхность кирпичной кладки необходимо очистить от грязи и раствора, если планируется оставить печь без отделки. Дополнительно внешний фасад каминопечи можно покрасить термостойкой краской и облицевать керамическими изразцами. Ознакомиться с описанием процесса облицовки каминов своими руками и руководством по отделке печей можно на видео.

Печная конструкция считается готовой к эксплуатации после нескольких длительных просушек при низкой температуре. Во время этого процесса все задвижки и дверцы должны быть открыты.

кирпичные угловые печи для загородного дома своими руками, размеры

Неповторимую атмосферу уюта и тепла в помещении создают камины.

Несколько десятилетий назад их обладателями могли быть состоятельные иностранцы или весьма обеспеченные соотечественники. В последние годы на дачах, в частных домах и квартирах рядовых граждан появился такой притягательный и неординарный элемент интерьера.

Особенности

Русская печь всегда была незаменимым атрибутом в жилом доме. Позже ее вытеснили камины из кирпича. На первый взгляд может показаться, что между ними нет разницы, но на самом деле это устройства, имеющие существенные отличия в эксплуатационных характеристиках (у каждого из них есть свои преимущества и недостатки).

Печь – это сооружение, которое служит для отопления всей площади помещения. Огонь в печи прикрыт заслонкой. По специальной технологии сложен дымоход. Это не дает возможности скапливаться угарному газу в помещении и способствует более высокой теплоотдаче печек в сравнении с каминами. Подачу воздуха в печь контролирует поддувало, которого нет в конструкции камина. Оно обеспечивает и экономию топлива.

Камин не дает тепло в больших количествах, как это возможно при использовании печи. Чтобы растопить и прогреть печь, нужно намного больше времени, но разогретая печь равномерно отапливает все помещение и тепло в доме сохраняется на 10-15 часов.

Камин представляет собой агрегат, имеющий более упрощенную конструкцию, чем печь. Очаг у него открытый и над ним сосредоточен дымоход. По своему устройству камин больше вентилирует теплый воздух, чем нагревает его. В стене или в пристроенной к ней территории расположен топливник. Дверца или заслонка не предусмотрена, а вместо нее делается открытый большой проем. Через него лучи тепла попадают на греющихся у камина людей.

Хорошая тяга через дымоход обеспечивает доступ кислорода в помещение. Воздух поддерживает горение топлива. Дымосборник сконструирован таким способом, что из топки дым сразу попадает в трубу, не задерживаясь в помещении.

Чтобы дым не скапливался в комнате, дымоход делают с большим диаметром. Камин, в отличие от печи, можно быстро разогреть, но постоянно необходимо подкладывать в огонь дрова, чтобы поддерживать тепло.

Пространство, которое обогревается с его помощью – это место прямо перед топкой. В отличие от печи, камин расходует гораздо больше топлива.

Тепло в помещение поступает сразу после того, как камин затоплен.

Это устройство чаще всего устанавливают для создания притягательной и необычной атмосферы в жилище. Романтичная обстановка в комнате при мерцании огня в топке располагает к раскрепощению и отдыху.

Когда в доме не проживают, а наведываются время от времени, то использование камина подходит наилучшим образом для таких случаев.

Виды

Камины из кирпича включают в себя три главных части. Это портал, дымоход и топка.

Топка представляет собой нишу для разведения огня. Портал – это внешняя часть камина, которую украшают различными материалами (камень, лепка, дерево и другие). Устройство, по которому улетучивается дым из помещения, называют дымоход.

Различают каминные конструкции по способу их возведения – они бывают открытыми, закрытыми и полуоткрытыми. Когда топка и дымоход камина из кирпича не отделены от стены комнаты, а встроены в нее, тогда отопительное устройство называют закрытым.

Дымоход и топливник делают углубленными в стену помещения. Еще их называют закрытыми (английскими) конструкциями. Преимущество их состоит в размерах. Они компактны и могут быть установлены в совсем маленьких комнатах.

Однако стены в зданиях, где планируется кладка камина, нужно делать утолщенными, поскольку их прочность уменьшается.

Возводят их сразу со строительством здания. Их проектировка учитывается в общей проектной документации по жилому комплексу изначально.

Сооружение, выложенное вдоль стены и граничащее с ней, называют пристенным или полуоткрытым камином. В таких конструкциях топка и дымоход не встраиваются в стену. Возведение камина полуоткрытого вида возможно в помещении, которое построено давно. Его перепланировка не потребуется в данном случае. Пристенный камин считается самым распространенным типом. Он может быть одинакового размера, во всю длину или сужаться в верхней части. С конструкцией самой стены он не соединен никаким образом.

Каминные устройства, находящиеся на расстоянии от стен помещения, называют открытыми (островными). Они представляют собой один из самых непопулярных видов. Установка таких конструкций приветствуется в больших по площади помещениях, потому что они забирают своей площадью большую часть пространства комнаты, где установлены. Островные (открытые) сооружения не прикасаются к стене, пламя видно из любой точки комнаты.

Угловые камины располагают в углу помещений, отсюда их название. С их помощью удобно используются пустующие углы комнат, обогреваются смежные помещения.

Дымоход угловых каминов сосредоточен в стене комнаты. Делать его выкладку пустотелым кирпичом нельзя. Открытая часть дымовой камеры выполняется из металла. Она может быть из железа или бетона. Поверхность обкладывают кирпичом, камнем, оштукатуривают.

Камины, у которых пламя не отгораживается от общего помещения, называют конструкциями с открытой топкой. Выполняется топка из кирпича шамотного. Также это может быть железный или чугунный проем.

Барьером (заграждением) служит декоративная решетка.

КПД у таких сооружений низкий и они служат больше как украшение, чем как обогревательное устройство.

Камины закрытого типа наоборот оснащены термостойким стеклом (дверцей со стеклом). Оно сосредоточено между топкой и помещением. Внизу закрытой топки располагают дополнительную камеру под зольник. Из нее подается воздух в камеру, где происходит сгорание. На топках такого вида каминов устанавливают механизм, позволяющий управлять заслонкой. Все нюансы устройства и функционирования камина искусно скрывают под облицовку. Выполняют ее из камня, декоративного кирпича, изразца. Могут быть деревянные обрамления.

Широкое применение для установки их на дачах нашли дровяные кирпичные камины. Функция, выполняемая ими – варочная и отопительная с водным контуром.

Такие агрегаты по стоимости ниже, чем стационарные. Расход топлива у каминов с элементами печи большой. Однако их преимущество состоит в возможности использовать тепловую энергию независимо от внешних носителей. Например, электрические котлы часто не функционируют из-за проблем подачи электроэнергии в дачные поселки. Также нет необходимости в подводе газовых коммуникаций (в случае с газовым котлом).

Каминопечь может быть оснащена духовкой, что дает возможность приготовления блюд по таким же технологиям, что и в русских печах.

Печь – камин для бани снабжена баком для нагрева воды. Баки различаются по объему и моделям. Наличие закрытого или открытого портала отличает банные конструкции от других видов. Кирпичные камины для бань очень быстро нагревают помещение, тепло сохраняется длительное время. На даче к камину из кирпича можно пристроить барбекю.

Для установки дровяных кирпичных каминов нужно провести тщательный инженерный анализ. Особое внимание уделяется расположению дымохода.

Стиль и дизайн

Камин в доме представляет собой очаг. Он всегда символизировал покой, уют. Поэтому излюбленным местом всей семьи стало пространство около огня.

С давних пор вельможи и богатые люди старались подчеркнуть значимость камина. Его фасад старались украсить драгоценными металлами и камнями. Со временем появились стили и дизайны каминов. В зависимости от конструкции обогревательного устройства, его размеров выбирают и материал для кладки. Облицовку делают кирпичом красного цвета или используют огнеупорный белый кирпич.

Обложить камин можно декоративным камнем. В помещении, где его располагают, важную роль играет дизайн. От того, как сочетаются между собой все элементы декора (мебель, занавеси, гобелены, ковры, вазы и другие аксессуары) будет зависеть и стиль интерьера.

Насчитывается несколько архитектурных стилей каминов. Наиболее известными из них являются следующие: кантри и русский, барокко (рококо) и классицизм, ампир и модерн, хай-тек.

Стиль классицизм характеризуется очень строгими формами и симметричностью линий. Дизайн камина для гостиной должен быть благородным. Часто для украшения используют роспись. Нередко дополняют ансамбль нежные пасторальные статуэтки. Очень красиво смотрится камин из мрамора. К нему подбирают соответствующие элементы декора. Рядом размещают картины либо делают лепнину с рельефными сложными орнаментами. Возможна отделка бронзой или золотом.

Камины в стиле кантри совершенно противоположны классическим конструкциям. Кантри или «рустик» в переводе означает грубый или колотый. Камины сделаны из натуральных материалов (грубо обработанных камней или дерева). Ощущение соприкосновения с дикой природой наступает при взгляде на открытый очаг камина. Такой стиль подойдет для любителей натурального камня.

Стиль барокко (рококо, ренессанс) отражает пышные формы. Камины в этом стиле кладут невысокие, покрывают их мраморной плиткой. Обычно комнату, где находится камин, оформляют картинами в дорогих рамах, а также используют тяжелые ниспадающие шторы и инкрустированные карнизы. Нередко над камином вешают зеркало в резном обрамлении.

В конце XVIII века появился стиль ампир. Он относится к типу королевских. Основная его характеристика – это преобладание над всем. Предметы дизайна отличаются монументальностью форм. Мебель подбирают с дорогой обивкой, вешают на стены большие зеркала. Камины украшают сфинксами, львиными головами. Строгая симметрия во всем отличает ампир от других стилей.

Камины в стиле модерн кладут немного вытянутыми. В декоре отражается свежесть идей и образов. Камень и металл соединяют в один ансамбль. Топку делают круглой или придают ей новую необычную форму. Такой камин совершенно индивидуален и становится центром притяжения в жилище.

Хай-тек выражает максимализм в использовании пространства. Вокруг камина обычно сосредоточена мебель с металлическими и стеклянными вставками. Декор отличается сдержанностью форм. Этот стиль считается холодным и неброским. Камины оформляют такими материалами, как гранит, мрамор. Также используют керамическую плитку.

Русский стиль подразумевает использование в качестве украшения для камина изразцов. Такие сооружения необычайно красивы, поскольку плитки-изразцы имеет различную форму и цвет. Когда камин затоплен, между кирпичом и изразцовой поверхностью по технологии кладки остается пустота. Заполняют ее в процессе монтажа песком или щебнем из кирпича. В результате нагревания этот материал длительное время отдает тепло. Пустоты балансируют температуру нагревания изразца и кирпича, камины за счет этого не подвержены разрушению и могут служить долгие годы.

Чертежи и схемы

Самым распространенным видом считается угловой камин. Он органично вписывается в пространство даже маленькой комнаты. Дымоход и портал его находятся в углу, за счет этого не загромождается помещение.

Топка у углового камина может быть закрытой или открытой в зависимости от желания.

Для того чтобы сложить камин правильно, сначала нужно сделать чертежи и схемы как целого сооружения, так и отдельных частей. Тщательные расчеты дадут возможность избежать ошибок при кладке. Прежде всего, необходимо знать размеры загородного дома, сделать проекты дымохода и топки, уточнить, из какого материала будет производиться кладка. На чертежах нужно отобразить камин в разных проекциях: вид сверху, сбоку, прямо.

Хорошо сложенный камин обязан отвечать следующим характеристикам:

  • прогревать помещение;
  • не иметь трещин или дефектов во избежание задымления;
  • внешний вид его должен сочетаться с интерьером комнаты.

Например, планируется каминная установка в комнате площадью 20 метров квадратных при высоте потолка 3,5 метра. Объем помещения дома будет 70 метров кубических (20х3,5). Соотношение высоты камина и глубины топливника – 1/2 либо 1/3. При несоблюдении размеров и монтировании топки увеличенной глубины снизится тепло в помещении. Когда глубина ее меньше, может быть задымление. Поэтому соблюдение размеров – главный критерий для успешной работы.

От площади топки зависят дымовые отверстия. Стандартные размеры дымовой трубы составляют 14х14 см. При круглой форме дымохода он может быть от 8 до 14 сантиметров. Схема дымохода должна быть проработана до мелочей. Лучше всего делать его из кирпича. Возведение дымохода начинается с закладки фундамента, затем установки порядовок (реек) для разметки рядов кладки, после делается шварбовка (затирка внутренней поверхности дымохода), устанавливается оголовок (верхняя часть дымохода) и дымник (колпак).

Самым начальным и важным элементом в кладке камина является расчет и возведение фундаментной основы. Она должна быть надежной и прочной. Нужно не забывать, что делать фундамент для стен и камина единым нельзя. Эти основания должны быть разными, поскольку весовая нагрузка их не одинаковая и с течением времени усадка тоже будет разной. После того, как рассчитан размер фундамента, составляют план камина на цокольном уровне. Ширина фундамента должна быть на пять-семь сантиметров больше, чем ширина цокольного ряда.

После расчетов приступают непосредственно к заливке фундамента и кладке камина.

Большой популярностью пользуются камины с водяным контуром отопления. Для установки их в загородных постройках прибегают к помощи сварочных аппаратов.

По внешним характеристикам такой камин похож на печь на ножках с выхлопной наружной трубой.

Теплообменник делают толщиной не менее 5 мм. Он быстро нагревается и обеспечивает распространение тепла по помещению. Камин и система водоснабжения подключаются к нему в зависимости от того, как сделана вся отопительная система в доме. Объем теплоносителя, при котором весь контур будет работать качественно, составляет 55-85 литров. Максимальная площадь, которую можно отопить с использованием камина с водным контуром, составляет 230 кубических метров. Расширительный бак устанавливают в пределах 7-11% от всего объема отопительного контура.

Топку в металлический камин изготавливают двумя способами. Ее делают отдельно от всего сооружения. Вставляют змеевик, а после соединяют с общим камином.

Второй способ состоит в том, что камин делают без верхней крышки. Внутрь вставляют каминную основу (рубашку) и крепят, а после фиксируют змеевик.

Регулировать температуру в камине можно при помощи топлива (увеличивать его или уменьшать) и при помощи заслонки поддувала.

Если топка камина располагается на одном уровне с батареями отопления, то устанавливают дополнительно циркуляционный насос. Он помогает движению холодной и горячей воды и предотвращает процесс закипания змеевика. КПД камина при использовании циркуляционного насоса повышается в разы. Насос размещают в подвале дома или подсобных помещениях.

Как сделать своими руками?

Для всех желающих сделать своими руками камин в доме стоит воспользоваться инструкцией по кладке. Строительство такой конструкции нужно проводить на подготовленном фундаменте.

В самом начале готовят яму для заливки фундамента, она должна быть на 15-20 сантиметров шире фундамента. Ее глубина не должна быть меньше 50 сантиметров. Изготовление фундамента можно производить как из бетона, так и из кирпича. На днище засыпают щебень на 10-12 см и утрамбовывают. После делают опалубку из дерева и ставят ее на основание. Далее заливают фундамент и ждут его высыхания. Уровнем проверяют углы и сглаживают все неровности, выравнивая горизонтальную поверхность.

Залитый фундамент для надежной фиксации оставляют на 5-7 дней. Готовый фундамент должен быть на 7-8 сантиметров ниже уровня пола.

Когда фундамент готов, его накрывают рубероидом для гидроизоляции. За несколько дней до кладки замачивают глину для раствора. Через небольшие промежутки времени добавляют в нее воду и размешивают. Лучше будет раствор, если в него добавить цемент.

Первый ряд кирпичей кладут ребрами и делают его сплошным. Последующие ряды выкладывают плашмя.

Металлический короб (поддувало) закрепляют в углубление, в нем будет скапливаться зола. Третий ряд обязательно часть этого короба должен закрыть. Далее кладут ряды для каминной топки и колосниковой решетки. В пятом ряду делаются выступы вперед. Это нужно для того, чтобы сделать перекрытия. Чтобы не было отклонений кирпича даже на 1 мм, нужно отвесом проверять угол кладки. Также все время нужно проверять порядовку.

Начиная с шестого ряда и по девятый включительно выкладывают топку. На низ топки укладывают колосники из чугуна. Размеры у них разные, подбирать нужно для каждой топки свой.

Для отделки топки не используют облицовочный кирпич. Кирпичная облицовка камина выполняется по определенным правилам и стоимость такой работы высокая.

После облицовки каминной топки до половины крепят дверцы (в случае с закрытым камином). Дверки из чугуна при помощи стальной проволоки погружают в кирпичную кладку.

При открытом варианте камина дверцы не используют. Кладка продолжается до 20 ряда. Между 13 и 19 рядами устанавливают основание зеркала. Кирпич кладут вертикально под уклон. С 20 по 21 ряды кирпичи выдвигают немного вперед, это дает возможность сужения топки. Ряды 22 и 23 формируют каминный зуб, выступающий на 20 градусов.

В 24 и 25 рядах выкладывают каминную полку. Далее переходят к выкладке дымоходной трубы. С ее выкладкой процесс заканчивается, после делается облицовка.

Камин, в отличие от других устройств, включает в себя элементы и части, работающие взаимосвязано между собой. От того, как работают отдельные элементы, зависит работа всей системы в целом.

Советы

Мастера, занимающиеся кладкой каминов, дают такие полезные советы:

  • На крыше в месте выхода каминной трубы следует размещать напуск (выдру). Этот элемент защитит от возникновения пожара.
  • Когда очаг нельзя установить в одной комнате из-за толщины стен, его можно выложить в смежных помещениях.
  • Самый лучший вариант камина для дома, в котором долго живут – это пристенный, его возведение не отразится на планировке здания.

Красивые примеры в интерьере

При выборе сооружения нужно обращать внимание на его форму.

  • Угловой асимметричный камин хорошо впишется в интерьер как большой, так и маленькой комнаты.
  • Классический вариант камина – это открытый портал из красного кирпича. Красиво будет смотреться в доме из дерева.
  • В доме с современным интерьером уместно будет разместить конструкцию в стиле модерн.
  • Обладателям больших гостиных подойдет камин, оформленный в стиле барокко. Портал в этом стиле украшен лепниной с завитками.
  • Для любителей деревенского стиля наилучшим будет угловой или пристенный портал, оформленный ракушками, песчаником.
  • Выбирать камин определенного вида нужно с учетом инженерных особенностей дома и стиля его оформления.

О том, как сделать камин своими руками из кирпича, смотрите в следующем видео.

пошаговая инструкция с фото и видео, монтаж и прочее

Печь-камин — это сооружение, объединяющее функции печки и камина. В последнее время эта конструкция стала очень популярной. И по понятным причинам. Её многофункциональность позволяет одновременно декорировать помещение и использовать для обогрева. Некоторые модели оснащены даже варочной плитой, что очень удобно. Построить такую печь своими руками достаточно сложно, особенно если вы не имеете опыта кладки кирпича. Но иногда даже новички успешно справляются с таким строительством. Если чётко следовать всем чертежам, порядовкам и рекомендациям, то можно неплохо сэкономить на том, что не нужно нанимать дополнительную рабочую силу специалистов. Давайте подробно рассмотрим этот вопрос.

Что такое печь-камин?

Это очень популярное сооружение уже многие десятилетия. И это несмотря на то что на сегодняшний день в продаже можно найти печи и камины из чугуна небольших размеров. Практический каждый человек, владеющий дачным участком и домом на нём, хотел бы иметь настоящую кирпичную конструкцию.

Печь-камин — это отдельная модель сооружений длительного горения, используемая для обогрева помещений. Такие модели имеют высокую мощность тепловыделения, в изготовлении используют толстостенный металл и кирпичную кладку. Главным достоинством такой печки является её экономичность за счёт тлеющего режима горения топливных компонентов.

Эти печи пришли к нам из Европы и очень быстро завоевали свою нишу на рынке. Особой популярностью пользуются печи, в которых есть водяной контур. Их устанавливают в домах, где отсутствует центральное отопление, газификация или если есть перебои электричества. По сути, печь-камин — смесь обычной домашней печки и камина. Она и обогревает помещение и декорирует его. Такая печка очень быстро греет воздух и долгое время отдаёт тепло после того, как её растопить. Это достигается посредством того, что топливо в ней не горит открытым пламенем, а потихоньку тлеет. Тепло отдаётся по-максимуму, и температура при этом не снижается. Ещё один несомненный плюс такого сооружения — это высокоэффективная циркуляция воздуха внутри её.

Печь-камин работает несколько иначе, чем простая печка. Сначала в ней происходит распахивание заслонок, из-за чего топливо начинает быстро гореть. Благодаря этому помещение быстро нагревается. Потом необходимо на угли сделать ещё одну закладку твёрдого топлива, закрыть топку и заслонку, и оно уже не горит, а тлеет. Таким образом, помещение уже нагрето, а тепло продолжает ещё долго поступать и температура постоянно поддерживается.

Печь-камин из кирпича — это единый блок, который устанавливают на цельном фундаментальном основании с одним общим каналом для отвода дыма. Печи бывают отопительными или отопительно-варочными, на которых можно готовить пищу. Второй вариант для удобства проектируют так, чтобы часть печи, на которой готовят пищу располагалась в кухне, а камин выходил в другую комнату, например, гостиную.

Принцип работы

Все сооружения, которые топят с помощью дров, работают по одному и тому же принципу, что и калорифер. Воздух — носитель тепла. Происходит его нагревание и он понимается кверху. Холодные потоки, наоборот, опускаются книзу и попадают в каналы. Такое движение может быть естественным или автоматизированным. В моделях, где установлена автоматика возможно регулировать интенсивность сжигания топлива и уровень прогрева воздуха. Варианты печей с длительным горением можно отнести к отдельной теме. После того, как произошёл розжиг, поступление О2 снижается до минимума и дрова просто тлеют. Конечно, теплопроводимость в таком режиме снижается, но одной закладки топлива хватает на восемь часов теплоотдачи.

Топятся печи с длительным процессом горения дровами или специальными брикетами. Если использовать уголь, то слишком высокие температурные режимы вызывают его горение, и он перегревает большинство устройств.

Иногда дровяную печь-камин оборудуют теплообменником. В нём может циркулировать теплоноситель в жидком состоянии. Установка водяного контура на такой конструкции позволит распределять тепло в дальние уголки дома. Для дома, где постоянно проживают люди — это отличный вариант отопления.

Таблица: преимущества и недостатки

+
Сразу, как только начинает топиться печка, ощущается тепло Маленькая теплоёмкость корпуса. Как только заканчивается процесс тления, печь практически сразу остывает
Более высокий уровень КПД, если сравнивать с каминами, у которых открытая топка или с обычными кирпичными дровяными печьми Хорошо отапливается только то помещение, где расположена печка-камин или дом, у которого открытая планировка. Но наличие водяного контура устраняет данную проблему
Возможность использования автоматики, чтобы регулировать теплотворность В качестве топлива ни в коем случае не использовать уголь. Подходит только топка сухими дровами, чтобы детали конструкции не повредились
Более безопасная модель, нежели топка с открытым типом Дорогостоящее удовольствие
Гибкость конструкции, на которой можно установить конфорки, водяные рубашки, баки для воды
Независимость системы от электроснабжения
Маленькие размеры и отличная эргономика. Разнообразные дизайнерские решения
Вес среднего размера готовой печи не такой уж и большой. Её можно устанавливать, хоть и не рекомендуется, без отдельной фундаментальной части прямо на пол.

Таблица: виды печей-каминов

Вид Описание
Массивная печка-камин с лежанкой Громоздкая и занимает очень много драгоценного пространства. Печку можно протапливать отдельно от камина. На тёплой лежанке можно просто отдыхать или даже лечить больные суставы или спину. Она прекрасно сохраняет тепло в помещениях дома в зимнее время года.
Правда, она имеет высокую стоимость из-за большого количества необходимых материалов и, само собой, её большой размер
Вариант компактной пристенной печки-камина Такая конструкция прекрасно подойдёт для не слишком больших домов. С её помощью можно обогреть одновременно 2 комнаты. Печка и камин соединены, но их всё равно можно протапливать отдельно друг от друга. Зажигая камин, можно создать уютную атмосферу в помещении, а если растопить и камин, и печку, то помещения будут прогреваться максимально быстро.
В ней нет варочной поверхности. И это её недостаток
Печь-камин, разделяющая комнату на 2 зоны Такой печкой можно отлично зонировать большую комнату дома. Эта модель печи тоже имеет не слишком большие размеры. Её можно соорудить так, что её стена будет выходить в соседнее помещение. Такой вариант печки вполне возможно оснастить варочной поверхностью и духовым шкафом. На ней можно соорудить каминную полку и расставить на ней декоративные элементы или фотографии. На ней же можно сушить травы, овощи или фрукты.
Сооружение в форме квадрата Её несомненными плюсами являются её аккуратность и компактность. Обогрев двух комнат таким сооружением вполне возможен, если тщательно продумать место, куда её установить. Только вот варочной плиты в этой модели нет, поэтому ею можно только отапливать помещение и декорировать его.
Многофункциональная печка-камин Сможет обогреть 2 комнаты дома. Обычно каминную её часть поворачивают в сторону зала или спальни, а печную часть располагают в кухонной зоне. Под камином устраивается ниша, где можно подсушивать дрова. Они будут разносить по дому приятные древесные ароматы.

Выбирая модель, обращайте внимание на её мощность в первую очередь. Если её будет недостаточно для обогрева помещений, то печку придётся топить практически всё время. Таким образом, её детали будут перегреваться. С избыточной производительностью конструкция будет функционировать в зажатом режиме, т. е. будет постоянно ограничиваться поток воздуха.

Если ваш дом утеплён достаточно хорошо, то мощность печи можно рассчитать. Для каждых 10 м2 необходимо около одного киловатта мощности.

Фотогалерея: виды каминов

Чертежи и порядовки

Это самый первый момент, в котором стоит разобраться при строительстве печки. Чтобы работать было максимально удобно, вам необходимо подготовить 3 документа: эскиз, чертёж и схему-порядовку.

Эскиз — это обычный рисунок от руки, на котором изображено то, как будет выглядеть печь. На нём укажите, где будут располагаться топка, зольник, дымоход, заслонки и другие элементы. Указание принципа работы печки также происходит на эскизе.

Чертежи выполняются в масштабах. На чертеже необходимо указать приблизительный размер будущего сооружения.

Ну и, конечно, необходимо иметь схему-порядовку, на которой подробно описано кладка каждого ряда из кирпича. На ней указывают, где будут находиться дверки, заслонки, опорные элементы. В случаях, когда есть повторение рядов, их не показывают каждый в отдельности, а просто объединяют, указывая количество одинаковых рядов.

Новичку будет удобно работать со всеми указанными документами. Так будет проще разобраться с размерами и местоположениями отдельных элементов печи.

Опытные мастера чертежами пользуются не всегда. Им достаточно схемы-порядовки, чтобы разобраться с габаритами печки и принципом работы.

Где установить печку, техника безопасности

Если вы планируете установить печку-камин у стены, сделанной из дерева, то её необходимо защитить от воздействия высоких температур, которые будут исходить от печки. Используйте для этого жаростойкую подкладку. В качестве неё можно использовать асбестовую плиту, кирпичную кладку, лист из металла, керамическую плитку и так далее.

Печью можно разделить одну большую комнату, на две более маленькие, каждую из которых можно оформить по-своему. Каминную часть конструкции обычно поворачивают к залу или спальне, а вот месторасположение варочной плиты повёрнуто к кухонной зоне. Если зонирование помещение происходит не только при помощи печки-камина, а ещё и стеной, то не забудьте изолировать стену от печи с помощью жаростойкого материала. Дымоходную трубу конструкции также необходимо изолировать таким материалом.

Когда вы определились с моделью печки-камина, её необходимо, как бы «примерить» к месту её возведения. Для этого необходимо произвести соответствующие измерения, нанести разметку на пол, стены и потолок.

Чтобы не отвлекаться от строительных работ, заблаговременно приобретите все необходимые вам материалы и инструменты.

Список необходимых инструментов и материалов

Скорее всего, большинство инструментов у вас найдётся дома. В крайнем случае их можно приобрести в любом строительном магазине.

  1. Молот с киркой.
  2. Метёлка, сделанная из мочала.
  3. Угол.
  4. Отвес.
  5. Печной молот.
  6. Плоскогубцы.
  7. Резиновый молот.
  8. Зубило.
  9. Кельма или разных размеров и форм мастерки.
  10. Правило.
  11. Цикля.
  12. Кусок трубы из металла, в качестве стукальца.
  13. Лопатка из дерева.
  14. Чертилка.
  15. Уровень.
  16. Рашпиль.
  17. Расшивка.
  18. Необходимые инструменты

Помимо этого, запаситесь ситом. Им нужно протирать раствор, чтобы он был тонкий, соорудите пару козелков (это своеобразные лестницы).

Козелок

Необходимое количество строительных материалов напрямую зависит от того, какую модель печи-камина вы выбрали для возведения.

  • Красный огнеупорный кирпич необходим в том количестве, которое рассчитывается с помощью порядовки.
  • Пространство вокруг топочной части укладывается при помощи жаростойкого силикатного белого кирпича.
  • Кирпичи склеиваются между собой с помощью специальной растворной сухой смеси, которую без проблем можно приобрести в любом строительном магазине.
  • Фиксируются детали из чугуна при помощи листа из стали, толщина которого 2–3 миллиметра; уголка 3х3 или 5х5 сантиметров; проволоки из стали, диаметр которой 3х4 миллиметра.
  • Позаботьтесь о чугунных аксессуарах, таких как дверцы для поддувальной и топочной части, очистных окон. Приобретите варочную плиту и колосник.
  • Изолирующие жаростойкие материалы.
  • Гидроизоляция, например, рубероид.
  • Элементы опалубки для возведения фундамента.

Этапы строительства своими руками

Готовим место и заливаем фундамент

Лучше всего возводить фундамент печи на этапе строительства фундаментальной части самого дома. Но бывает и так, что печь возводят в уже готовом доме. Чтобы возмести фундамент, необходимо произвести разметку под него и демонтировать часть пола. Для удобства работ делайте проём в полу на 15–20 сантиметров больше, чем будущий фундамент печки.

  1. Выкопайте котлован, глубина которого должна быть 50–60 сантиметров. Утрамбуйте дно и соорудите пещано-щебневую подушку. 10 сантиметров песка и столько же щебёнки. Каждый из материалов хорошенько утрамбуйте.
  2. Соорудите опалубку, залейте в неё цементную смесь.
  3. Цементную смесь заливайте не сразу, а разделите на 2–3 этапа. Нижний слой должен быть достаточно грубым. Делают его используя песок, щебёнку и цемент. Дождитесь пока он схватится.
  4. Затем заливайте раствор, сделанный из трёх частей песка и одной части цеммента.
  5. Разровняйте правИлом раствор и оставьте до полного высыхания. Как правило, это около месяца.

Когда фундаментальная часть печи полностью застынет, вырежьте из рубероида кусок, который будет полностью соответствовать размеру и форме основания и устелите его наверх. Теперь можно начинать кирпичную кладку.

Подготовка к кладке

Специалисты с большим опытом кладки печей советуют делать предварительную кладку без раствора. Это необходимо для того, чтобы точно рассчитать, сколько кирпичей вам понадобится и какие из них нужно обрезать до необходимых размеров.

После того как вы потренировались в кладке вашей печи и разобрались со всеми нюансами, можно начинать класть кирпичи на раствор. В случае использования раствора, в основу которого входит глина, то его необходимо подготовить заблаговременно. Но из-за того, что на рынке появились специализированные сухие огнестойкие смеси для кладки печек, этот вариант потихоньку уходит в сторону.

Варианты схем-порядовок

В схеме должно быть наглядное отображение кирпичной кладки и направление движения прогретого воздуха по воздуховоду внутри сооружения. Если правильно выполнить схему и соорудить печь-камин строго по ней, то она будет долгое время оставаться в горячем состоянии и выводить продукты горения наружу, не выпуская, опасные для жизни и здоровья человека газы, в помещение.

Схема печи-камина 1

На представленной выше схеме можно рассмотреть, как выглядит печка-камин в разрезе. Здесь видно, месторасположение топочной части, где горит огонь, поток движения прогретого воздуха. Наглядно видно, какие из частей печки будут прогреваться сильнее всего.

Схема печки-камина 2

На схеме №2 прекрасно видна топочная часть в разрезанном виде с 2-х сторон. Стрелками указано направление движения дыма из топки в трубу дымохода.

Схема печи-камина 3

На схеме №3 можно рассмотреть топочную часть непосредственно самой печки и камина, а также направление движения прогретого воздуха.

Ещё на каждой схеме указано количество кирпичных рядов для сооружения конструкции и месторасположение элементов из чугуна.

Вариант порядовки печки с 1 по 26 ряды

Чтобы визуально понимать, что из себя представляет каждый ряд, используют схему-порядовку. На них также хорошо видны места расположения колосника, задвижки, плиты и дверец топочной части и места чистки печки.

Продолжение порядовки с 27-го ряда до конца

Ни при каких обстоятельствах не отступайте от порядовок даже на самый минимум. В противном случае вся работа может пойти насмарку и нужно будет разбирать всю печь, до того места, где вы проявили самостоятельность и изменили порядовку.

Строим печку

Никуда не торопитесь. Когда вы будете выполнять работы без использования раствора, то заранее приготовьте и обрежьте кирпичи под нужные вам размеры с помощью кирки или болгарки.

Раствор для кладки должен быть как густая сметана по консистенции, без мелких камешков.

Толщина раствора на кирпиче около 6–7 миллиметров. Периодически проверяйте ровность кладки строительным уровнем.

При помощи мастерка подбирайте выступающий за края кладки раствор.

Каждые 6 рядов происходит расшивка швов, для аккуратности кладки.

1–20 ряды делаются из силикатного белого кирпича. С 21-го ряда понемногу добавляют красный огнеупорный.

  • Ряд №1 выведите ровно, строго по уровню. Он задаст направление всем стенкам конструкции. Лучше всего сделать разметку мелом на рубероиде для него.
  • Ряд №2 уже формирует топочную часть печи, каналы воздуховода и поддувальную камеру.
  • Ряд №3 предусматривает установку дверки поддувала-зольника. Сначала просто подоприте её при помощи кирпичей и зафиксируйте проволокой.

    Установка чугунной дверцы

  • 4-й ряд — туда, где по плану должна быть топка, уложите 2 полоски из металла или лист из стали так, чтобы была возможность осуществлять кирпичную кладку на них. Поддувальная часть печки строится по схеме.

    Установка дверц и металлических перемычек

  • 5-й ряд — установка колосника над зольником. Кирпичная кладка, как указано в схеме.
  • 6-й ряд — установка дверцы топки потому же принципу, что и поддувальная дверца.
  • 7–10-е ряды — Кирпичная кладка согласно схеме без дополнительных вставок.

    Подготовка места под чугунную варочную плиту над топкой

  • 11-й ряд — установка варочной плиты из чугуна.
  • 13-й ряд — установка основы для перекрытия топочной части при помощи полосы из металла. От неё же далее формируется каминный дымоотвод.
  • 19-й ряд — перекрытие камеры над плитой для варки настилом из металлических полосок.
  • 25-й ряд — установка чугунной задвижки для регулирования выхода дыма и большей сохранности тепла в помещении.

    Установка задвижки

  • 26–53 ряды выкладываются строго по схеме.
  • 54-й ряд — начало строительства дымохода.
  • 65-й ряд — установка задвижек для полного перекрытия каналов дымохода. Это делается летом, чтобы избежать попадания грязи и влаги в печь. Они могут разрушить кирпичную кладку внутри.
  • Прорубите в потолке отверстие для трубы дымохода.
  • Изолируйте части потолка, которые будут примыкать к трубе жаростойким материалом.
  • Через всё чердачное помещение возводится кладка, как в 65 ряду. Она выходит на крышу.
  • Часть кирпичного дымохода, которая будет выведена на улицу должна быть тщательно гидроизолирована.
  • Последний этап — установка металлического зонта над отверстием трубы, чтобы туда не попали грязь и влага.

Отделка: выбор материалов

Не всегда кирпичная кладка может иметь привлекательный внешний вид или хорошо вписываться в интерьер дома. До этого и существуют отделочные работы. Материалов для этого огромное количество на любой вкус и цвет. Давайте коротко рассмотрим некоторые из них.

  • Мрамор — традиционное решение. Такой отделочный материал прекрасно подойдёт к любому дизайну помещения. Он смотрится очень красиво и дорого. Мрамор — природный материал, прекрасно справляющийся с высокими температурами. Бывает различных расцветок и фактур.
  • Плитка имеет большое количество разновидностей. В этом материале есть свои достоинства и недостатки. Отделка печи-камина плиткой не сложный процесс, но благодаря ему уникальность дизайна печи обеспечена. Главное, чтобы все швы были идеально красивыми.
  • Гипс — это оригинальный отделочный материал. Это недорогостоящий материал, который поможет придать печи неповторимость. Гипс — экологичный и долговечный материал. Его можно покрасить в любой цвет.
  • Изразцы становятся в последнее время всё более популярными. Сделают вашу конструкцию яркой и оригинальной, неповторимой и уникальной. Имеет различные цветовые решения, что позволяет без труда подобрать подходящий именно вашему интерьеру.

Важен не только правильный выбор отделочного материала, но и процесс отделочных работ, для которых существует несколько правил.

  1. Подготовьте поверхность сооружения, очистите её от грязи и пыли, нанесите специальное антисептическое средство.
  2. Смесь, с помощью которой облицовочный материал крепится к печи должна хорошо переносить высокие температуры.
  3. Постарайтесь выбирать качественные материалы. От этого будет зависеть внешний вид и долговечность конструкции.

Первое использование просушка печи

Ни в коем случае не начинайте активно и сильно топить только что выстроенную печь. Это нужно делать постепенно, давая ей время хорошо просохнуть. Это займёт 9–14 дней, в зависимости от габаритов печи, её веса и высоты. В этот период времени откройте все задвижки и дверцы. Это естественная просушка печи. Сушку можно ускорить. Для этого понадобится установить в топочную часть тепловентилятор или осветительную лампу (250–300 Вт).

Первая топка должна быть аккуратной и на минимальном уровне жара. 1–2 недели придётся топить печь по два-три раза в день с небольшим количеством дров. Обращайте внимание на дверцы печки. Как только на них перестала появляться испарина (конденсат) после топки, печь полностью просохла и готова к эксплуатации.

В случае если во время кладки были нарушены какие-то процессы, то вы можете наблюдать появление трещин на швах конструкции. Не стоит заниматься ремонтом сразу. Подождите 2–3 месяца. Пользоваться сооружением в это время можно в нормальном режиме. НО! Будьте осторожны. Если через такие трещины начинает просачиваться угарный газ, то пользоваться такой печью строго запрещено.

Видео: печь с камином Е. Докторова

Таким образом, самостоятельное возведение печи-камина — это очень сложный и трудоёмкий процесс, требующий существенных временных и финансовых затрат. Не каждый новичок сможет справиться с поставленной задачей. Но если уж вы решились, то, поверьте, оно того стоит. Когда вы будете сидеть в холодную зимнюю стужу перед камином, который построили самостоятельно и есть еду, приготовленную в печи, которую вы сделали своими руками, вы обязательно почувствуете гордость за самого себя. Такое сооружение подарит вам много уютных и тёплых вечеров. Удачи!

Оцените статью: Поделитесь с друзьями!
