Дефлектор на дымоход своими руками: чертежи и размеры

Если не будет достаточной тяги, работа печи не будет полноценной, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтобы в полной мере обеспечить нормальную тягу, нужно, чтобы приток воздуха был достаточным, а газовый вывод осуществлялся вовремя, для этого необходим дефлектор на дымоход. Правильно спроектированные и качественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу любой печи.

На эффективность работы печи и обеспечение нормальной тяги влияют такие факторы как: изменение климатических условий (ветер, пурга, различного рода осадки), наличие мусора, который нередко попадает непосредственно в дымоход и заштыбовывает его.

Для обеспечения нормальной работы трубы, в которой отсутствует наддув, необходим качественный дымоход, который в силах обеспечить своевременный и регулярный вывод продуктов сгорания. Если же рассматриваемый вариант невозможен по каким-либо причинам, наличие такого механизма как дефлектор дымовой трубы – отличный помощник в этом деле. Давайте подробнее рассмотрим тему – как изготовить дефлектор на дымоход своими руками: инструкция и чертежи.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Разновидности дефлекторов на трубу дымохода

После того, как мы разобрались с причинами, можно приступать к решению имеющейся проблемы путем анализа имеющихся видов.

По конструкции различаются несколько видов рассматриваемого устройства:

• «Вольпер» (имеет достаточно простую конструкцию и круглую форму)
• дефлектор на дымоход Григоровича (по виду напоминает беседку)
• шаровидный (название говорит само за себя)
• дефлектор н-образного типа
• «Шенард» (выпускается в форме звезды)
• ЦАГИ
• Двойной
• «Дефлектор-Флюгер»

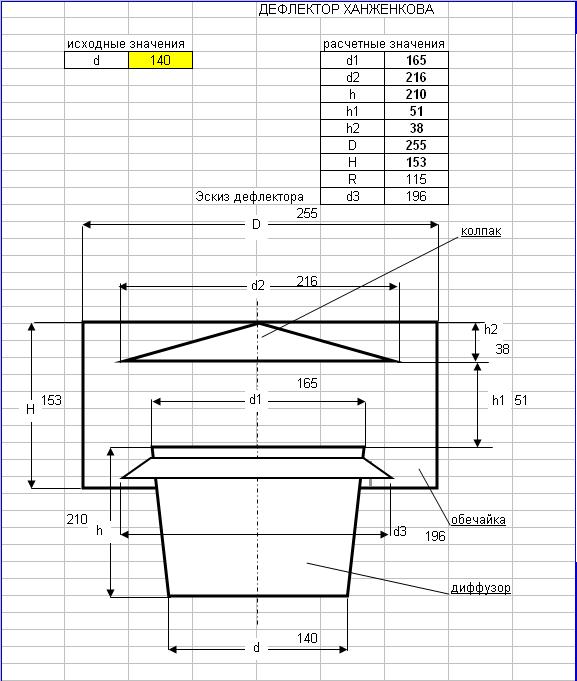

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1.9 d. При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала).

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1.

8 d.

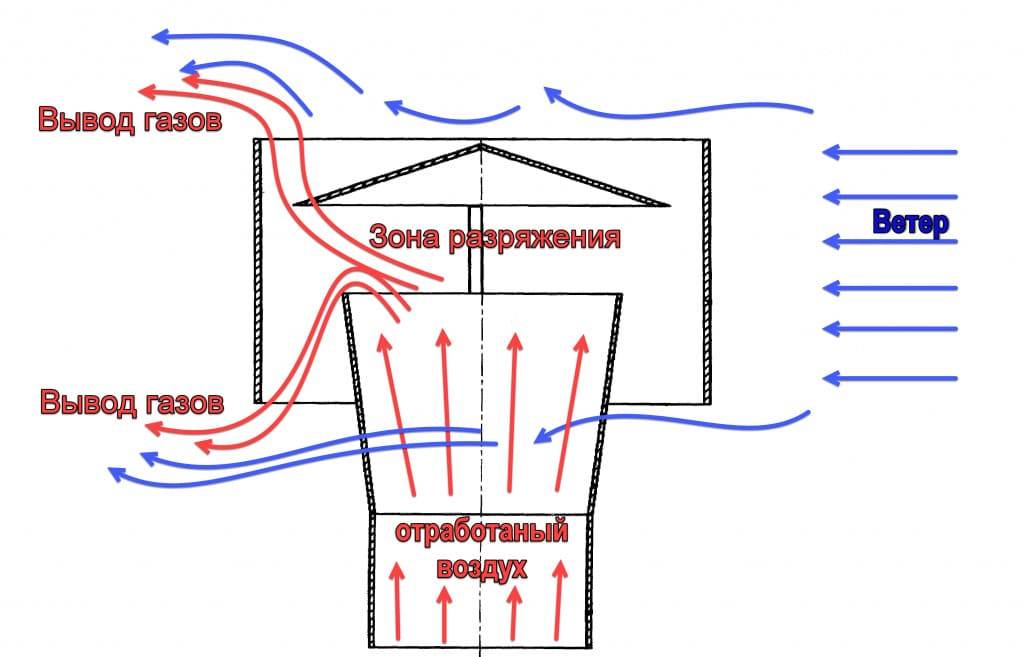

Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

• Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
• По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
• При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

Особенности такой конструкции

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

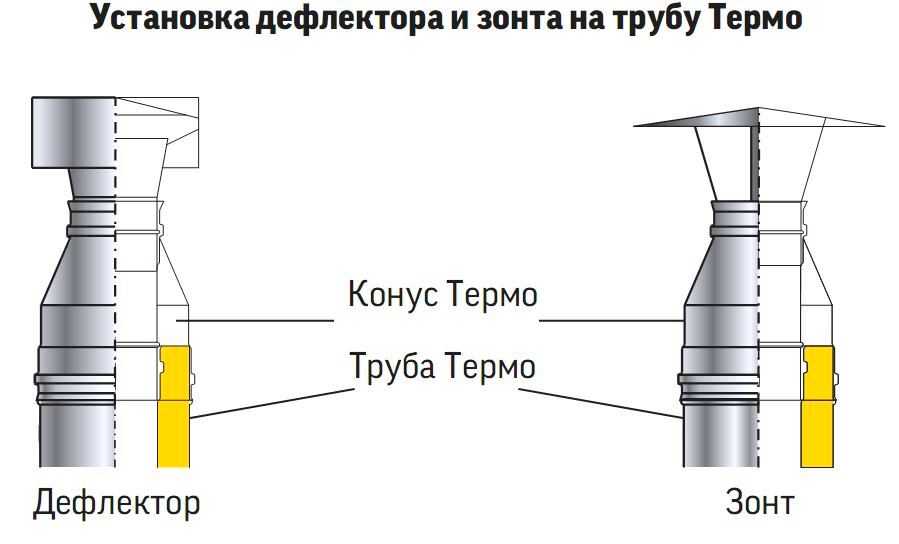

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

Чертежи как сделать дефлектор на дымовую трубу своими руками

Последовательность действий при изготовлении устройства будет следующая:

1. Делаем чертеж всех деталей на бумаге (причем, полую их величину), вырезаем соединяем между собой.
2. При совпадении всех параметров на бумажном макете, все то же самое делаем на металлическом листе.
3. На металлическом куске вырезается форма диффузора и скручивается в цилиндр.
4. Чтобы соединить все детали дефлектора, нужно аккуратно просверлить отверстия в элементах и использовать болты или специальные заклепки для создания единой конструкции.
5. Затем изготавливается колпак, полоски, все отдельно сделанные детали соединяются воедино.

Ничего сложного в процессе изготовления дефлектора на трубу своими руками нет, главное, следовать правилам сборки и не забывать о правильном подборе всех параметров конструкции.

виды, установка, сборка и монтаж

Печное дело – одно из самых сложных в строительстве. Ведь важно не только добиться того, чтобы дом или баня были равномерно и качественно согреты, но и обеспечить горению хорошую и безопасную тягу. Вот почему современные дымоходы зачастую заканчиваются зонтиками или специальными приспособлениями, защищающими их от мусора, птиц и осадков. Такие кровельные элементы, завершающие дымоходную трубу, всегда расположены ниже конька примерно на метр.

В холодную пору через любой колпак дым из трубы выходит свободно, за счет естественной тяги, но сильные порывы ветра способны заталкивать клубы назад.

А соорудить более высокий дымоход не всегда технически возможно, поэтому лучше отдельно поработать над самой тягой. Для чего и был в свое время разработан дефлектор на трубу дымохода – специальное устройство, которое задействует силу ветра для создания разницы давлений и буквально высасывает дым из дома. Как это происходит? Это интересно!

Чем плоха обратная тяга? Дело в том, что разница в температуре воздуха в доме и на улице иногда играет негативную роль.

При недостаточной тяге не только плохо горят дрова, но и дым вместе с сажей попадают внутрь помещения. Особенно, когда погода переменчива. Кроме неприятного запаха, это чревато опасными соединениями воздухе для живущих внутри дома людей.

Именно для того, чтобы решить проблему с задуванием воздуха, и были созданы специальные дефлекторы для дымоходной трубы. И абсолютно все виды дефлекторов имеют всего один принцип действия: усиливают тягу в дымоходе на канале путем отклонения потоков воздуха.

Весь секрет в том, что воздушные потоки, когда натыкаются на препятствие в виде дефлекторов, образуют зону с низким давлением, и в канале увеличивается разность давления. Благодаря этому воздушная тяга в дымоходе становится эффектнее на 20%.

Сегодня для обеспечения принудительной тяги во всем мире устанавливают вот такие дефлекторы:

Состоит стандартный дефлектор на трубу дымохода из таких основных частей:

• внешний цилиндр, в качестве которого используется керамическая, металлическая, асбестоцементная труба;
• верхний стакан или диффузор. Его форма расширяется к низу, как раз для того, чтобы удобно прицепить к нижнему цилиндру при помощи специальных скоб;
• зонт – специальный конусообразный колпак, который устанавливается сверху диффузора;
• нижний стакан, на котором как раз все и держится.

К слову, у некоторых дефлекторов в конструкции есть небольшой недочет. Так, если ветер прямо в колпаке создаст вихрь, тот будет мешать выходу дыма из трубы. Вот для этого в зонтике специально устанавливают дополнительный обратный конус, который отражает такие воздушные потоки и рассекает их на этапе выхода наружу.

Устанавливают этот кровельный элемент так, чтобы ветер не смог препятствовать выходу из трубы продуктов сгорания топлива, а, наоборот, как бы вытягивал их из дымохода, одновременно поддерживая качественное горение дров в камине или печи. Дефлекторы, как правило, ставят на дымоходы отопительных котлов, которые работают на твердом топливе.

На газовые котлы их монтировать не нужно, соответственно СНиПам «Устройство дымовых и вентиляционных каналов». Единственное, в качестве исключения на газовые трубы ставят турбодефлектор, если температура выходящих газов не превышает максимум (200-500 градусов по Цельсию). При этом ради безопасности желательно использовать специальные высокотемпературные насадки.

Ошибочно полагать, что все эти понятия, как зонт, дефлектор, дымник, флюгарка или колпак на трубу – это одно и тоже. На самом деле, действительно, подобные названия больше условные, без четкой границы, но разница между ними – существенна, особенно в историческом плане.

Так, по принципу действия современные дымовые дымоходы бывают такими:

По своему устройству и принципу действия их делят на такие виды:

1. Аэродинамический несовершенный дефлектор имеет внутренний карман – область, в которой иногда может скапливаться воздух или дым.
2. Полный совершенный открытого кармана не имеет, но для ветра всегда открыт доступ в рабочее пространство дефлектора.
3. Совершенный закрытый не имеет кармана и доступа для ветра. Из недостатков только выделим то, что трубы под такие дефлекторы желательно усилить. А вот как-то украсить или модифицировать закрытый дефлектор не получится, так как любые внешние приспособления будут влиять на его аэродинамику.

У каждого из этих видов – есть свои преимущества.  Например, совершенные закрытые дефлекторы обеспечивают более стабильную тягу при разных атмосферных условиях, которой достаточно для всех печей и котлов. Такие хорошо гасят динамическую нагрузку от ветра. Про вентиляционные дефлекторы существует такой миф: чем проще устройство, тем более оно надежно. Но просто – не всегда хорошо.

Например, при некоторых конструкциях под колпаком дефлектора иногда собирается застоявшийся воздух, и он мешает общее тяге, почему и приходится все усложнять. А еще «простые» дефлекторы неэффективны в безветренную погоду, если только не подключены к электрической сети.

Все эти виды реализованы в популярных конструкциях дефлекторов, которые мы сейчас рассмотрим внимательнее.

Дымники, или обычные колпаки

Классический дымник – это строгая по своей геометрической форме металлическая крышка, которую надевают прямо на дымоходную трубу. Но это не дефлектор, хотя с ним его часто путают! Хотя зачем нужен дефлектор, и почему вместо него не может стоять самый обычный колпак?

Дело в том, что, если в доме растопить печь или камин, а потом погасить огонь и лечь спать, и за ночь колпак может занести снегом, и жильцы отравятся продуктами горения. Поэтому в местности с сильными снегопадами к этому вопросу подходят по-другому.

Чаще всего дымник применяют для широкого кирпичного дымохода. Дымник защищает трубу сверху, но при этом все его четыре стороны по бокам остаются открытыми. Т.е. для самого дыма здесь преград нет, а вот дождь или снег прямо в трубу уже попадать не будет. Но, к сожалению, дымник редко делают декоративным.

Флюгарки во всех их проявлениях

А вот у флюгарки уже куда сложнее строение. По сути, это вращающаяся часть флюгера. Ее главная задача – обеспечить бесперебойный выход дыма из трубы в местности, где часто бывает сильный ветер.

Иногда флюгарку еще называют «флюгарок». Конструкция ее подвижная, а декоративная крышка открыта только с одной стороны. При помощи своего хвоста она поворачивается на ветру. Получается, она как бы закрывает собой дымоход от ветра и не позволяет ему попадать в середину дома, в чем и заключается ее уникальность.

Простые конструкции: модели Григоровича и Вольперта

Дефлектор Григоровича – самый простой по устройству. Его устанавливают на трубу, на специально клиновидную насадку. К слову, такую конструкцию вы вполне можете изготовить самостоятельно:

Турбодефлектор для газовых котлов

Ротационные турбины – это специальные механические устройства, которые наиболее эффективно задействуют энергию ветра для повышения тяги в трубе. Независимо от того, с какой стороны дует ветер, любая насадка вращается всегда только в одном направлении и представляет собой шар с вертикальными полосами-лопастями.

Состоит такой дефлектор из двух таких частей: верхняя вращается, а нижняя – стационарна. Именно нижнюю часть дефлектора крепят к вентиляционной трубе. А во внутренней оси установлен специальный подшипник, который и позволяет совершать обороты:

Вот этот турбодефлектор в работе:

Дефлектор ЦАГИ, тщательно разработанный инженерами

У дефлектора ЦАГИ также есть свои плюсы и минусы. Например, он хорошо защищен от проникновения внутрь насекомых, мелких птиц и пыли, а потому служит долго.

Особенно хорош ЦАГИ тем, что противостоит обратной тяге даже при полном штиле и затягивание дыма назад здесь исключено даже для воздушных отводов большого сечения. Выглядит его конструкция вот как:

Дефлекторы-дымососы для тихой погоды

Дефлектор-дымосос – это электрический вентилятор, который термоустойчив и устанавливается прямо в дымоход. Его не стоит путать с каменными вентиляторами, это немного другое.

Для дымососов подходит электропитание от 10 до 220 вольт, смотря какую модель вы решили приобрести. Например, одна из самых популярных новинок рынка – гибрид Турбовента и вентилятора, который способен работать сразу в двух режимах: когда есть ветер – вращается самостоятельно, без подключения энергии, а когда тяги недостаточно – запускается двигатель. Просто и эффективно.

Открытый тарельчатый дефлектор

Тарельчатый дефлектор – это конструкция в виде тарелки, которая работает только при отсутствии достаточной силы ветра на электродвигателе. Такие дефлекторы по типу Астата придумали для вентиляции, но именно на их основе сегодня разрабатываются дымовые дефлекторы.

Рассмотрим также еще несколько видов дефлекторов:

• Н-образная конструкция отлично подходит для местности с порывистым ветрами.
• Еще один вид дефлектор «Шенард» – конструкция в виде звезды.
• Отдельного внимания требует многоярусный дефлектор, главное преимущество которого в том, что он может задействовать ветровой поток, который идет снизу вверх.

Помните также о таком моменте, что все эти флюгарки и дефлекторы отлично ведут себя на вентиляционных трубах, но в случае с дымоходами – немного другая история. Каждый отдельный случай с такими приборами рассматривается всегда индивидуально, а именно тип печи и противопожарные требования.

Поэтому не ленитесь изучать техническую информацию, консультироваться с печниками и перестраховываться. Тогда все получится, и дрова в печи будут гореть ярко, а о токсичном дыме вообще не нужно будет задумываться.

А какой из самых популярных дымовых дефлекторов вы считаете наиболее практичным?

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Как изготовить теплозащитные экраны для дровяных печей

В дополнение к использованию надлежащих материалов, адекватные зазоры являются наиболее важным фактором безопасности при установке любой дровяной печи. Правильно установленная и обслуживаемая дровяная печь может стать одним из самых безопасных приборов в вашем доме. Но мошенничество с допусками может создать очень опасную ситуацию.

Зазоры в дровяной печи нельзя полностью исключить, но их можно значительно уменьшить, используя правильно сконструированный теплозащитный экран. Крайне важно, чтобы теплозащитные экраны были спроектированы должным образом и соблюдались номинальные сокращения зазоров для данного типа экрана.

NFPA-211 , отраслевой стандарт для дровяных печей, описывает три различных типа теплозащитных экранов. (Примечание. NFPA-302 — это стандарт для лодок, который немного отличается от правил, изложенных в NFPA-211 и в этой статье. Правила NFPA-302 менее подробны, чем NFPA-211, поэтому мы рекомендуем следовать NFPA-211. стандарты, если вы не устанавливаете на лодке.)

Требования к свободному пространству для карликовой печи

Расстояния до горючих материалов без экранирования

• 18” сзади печи
• 16 дюймов от боковых сторон печи
• 18” из одностенной трубы
• 2″ из изолированной трубы

Расстояния до горючих материалов с теплозащитным экраном с воздушным охлаждением на стене (уменьшение на 2/3)

• 6 дюймов от задней части печи
• 5,33 дюйма от боков печи
• 6” из одностенной трубы
• Прочтите о создании теплозащитного экрана с воздушным охлаждением

Расстояния до горючих материалов с теплозащитным экраном с воздушным охлаждением, прикрепленным к печи/трубе (уменьшение на 1/2)

• 9 дюймов сзади печи
• 8 дюймов от боков печи
• 9” из одностенной трубы
• Прочтите о создании прикрепленного теплозащитного экрана

Расстояния до горючих материалов с изолированным теплозащитным экраном (уменьшение на 1/2)

• 9 дюймов от задней части печи
• 8 дюймов от боков печи
• 9” из одностенной трубы
• Читать о сборке теплоизоляционного экрана

Расстояние до горючих материалов с каменным теплозащитным экраном (уменьшение на 1/3)

• 12” от задней части печи
• 10,66” от боков печи
• 12” из одностенной трубы
• Читать о строительстве каменного теплозащитного экрана

Советы:

Не забудьте трубку!

Как печь, так и дымоход имеют свои необходимые зазоры, которые необходимо соблюдать. В большинстве случаев вам нужно будет построить тепловой экран как для вашей печи, так и для трубы, чтобы безопасно достичь желаемого уменьшения зазора.

Как рассчитать зазоры с теплозащитным экраном

Расстояние рассчитывается от источника тепла до поверхности горючего. Таким образом, зазор 18 дюймов, уменьшенный до 6 дюймов, с экраном, который находится на расстоянии 1 дюйма от стены, будет составлять не менее 5 дюймов от экрана до источника тепла.

Насколько большими должны быть теплозащитные экраны?

Экран из листового металла на верстаке

Зазоры рассчитываются во всех направлениях по прямой линии. Самый простой способ выяснить, какие поверхности должен покрывать экран, — это вырезать дюбель до номинального зазора, который вы тестируете.

Например, от задней части печи Dwarf номинальное расстояние до горючих материалов составляет 18 дюймов. С помощью 18-дюймового дюбеля измерьте все точки на стене, до которых можно дотронуться одним концом дюбеля, а другим концом касаясь задней части печи. Все эти точки должны быть закрыты теплозащитным экраном.

Карликовая печь с плиточным щитом

Сделайте то же самое для дымохода и стенок печи на соответствующих зазорах.

В этом упражнении вы заметите несколько моментов. Во-первых, тепловые экраны имеют тенденцию быть значительно больше, чем профиль печи или дымохода. Во-вторых, чем дальше печь или дымовая труба от горючего материала, тем меньше должен быть тепловой экран.

Не доверяйте картинкам

Очаг из глянцевой плитки и Dwarf 4kW

Мы получаем много вопросов о фотографиях печей, которые, кажется, имеют гораздо более тесные зазоры, чем разрешено. «Как они могут это сделать?»

Иногда по фотографии трудно определить, насколько близко к стене находится печь. Зазоры могут быть в порядке, но на фото они кажутся меньше, чем на самом деле.

Люди часто нарушают допуски и публикуют результаты в Интернете. То, что кто-то сделал это, не означает, что это безопасно.

В некоторых случаях печи «постановочные» так, что их невозможно установить, а потом исправляют. Например, в Tiny House Nation S5E15 у них не было времени установить систему дымохода до съемок эпизода, поэтому декораторы просто поставили печь там, где, по их мнению, она выглядела лучше всего. На фотографиях из серии видно, что плита слишком близко к стене, но если присмотреться, то видно, что плита еще не подключена.

Пиролиз — почему зазоры такие большие

Зазоры важны, потому что дровяные печи сильно нагреваются во время работы. Горючие материалы, находящиеся слишком близко к печи, могут нагреться до температуры самовоспламенения и загореться. Для возгорания не требуется искра, достаточно тепла, топлива и кислорода.

В большинстве случаев нарушение клиренса не вызывает немедленного пожара. Поскольку материал многократно нагревается, он разрушается на молекулярном уровне, и его температура самовоспламенения начинает падать в процессе, называемом пиролизом. После месяцев или лет многократного нагрева поверхность, с которой «еще не было проблем», может самопроизвольно загореться.

В целях безопасности открытые горючие материалы вокруг печи никогда не должны превышать температуру окружающей среды на 117 градусов по Фаренгейту, а незащищенные области (например, под очагом) никогда не должны превышать температуру окружающей среды на 90 градусов по Фаренгейту. Если вы наблюдаете, как потенциально горючие материалы вокруг печи обесцвечиваются, это может указывать на то, что происходит пиролиз. Но вы не всегда сможете это увидеть.

Что происходит, когда вы жульничаете

Последствия пожара в сауне

Нарушения правил безопасности представляют собой особенно опасную проблему, поскольку они часто не вызывают немедленного пожара. Иногда пиролиз проявляется в виде обесцвечивания или обугливания на поверхности горючих материалов, но иногда пиролиз может происходить внутри стены. Вы можете без проблем пользоваться дровяной печью месяцами или годами, пока однажды ваша стена не загорится изнутри без предупреждения.

Неправильные зазоры также могут быть вызваны использованием неподходящих материалов. Например, если вы используете пеллетную трубу вместо надлежащей дымоходной трубы класса А, чтобы проникнуть через крышу, и вы следуете рекомендуемому производителем зазору до горючих материалов, вы создадите опасное нарушение зазора. Труба для пеллет рассчитана на гораздо более низкие температуры, чем дровяные печи, поэтому зазоры рассчитываются с учетом этих более низких температур. Подсоедините трубу для пеллет к дровяной печи, и номинальные зазоры производителя больше не соответствуют требованиям. Не говоря уже о том, что пеллетная труба очень токсична при нагревании до температуры дровяной печи.

Примечание для жилых помещений

Помещения, на которые распространяются строительные нормы и правила, обычно имеют особые требования к зазорам. Если печь внесена в список UL для жилых помещений, вам необходимо следовать инструкциям производителя в руководстве. Однако большинство миниатюрных печей не внесены в список UL, поэтому вам может потребоваться следовать местным строительным нормам и правилам для печей, не входящих в список, которые обычно требуют 36-дюймовых зазоров до горючих материалов во всех направлениях.

Если вы используете теплозащитный экран для уменьшения зазоров в проект, на который распространяются строительные нормы и правила, экран не может уменьшить расстояние от прибора до стены менее 12 дюймов с экраном с воздушным охлаждением или менее 18 дюймов с изолированным экраном, если экран и печь специально не испытаны и не указаны для этой цели. .  Зазор разъема можно уменьшить не менее чем до 6 дюймов с помощью экрана с воздушным охлаждением или до 9 дюймов.» с изолированным экраном.

Установка облицовки дымохода (сделай сам) | Семейный мастер на все руки

Защитите дымоход от протечек с помощью этого традиционного, проверенного временем метода гидроизоляции.

Время

Полный день

Сложность

Расширенный

Стоимость

$51–100

Введение

Этот традиционный, проверенный временем метод прошивки гарантирует надежную фиксацию. Следуйте этому пошаговому процессу, и вы сможете исправить утечку и сэкономить 100 долларов.

Необходимые инструменты

• Алмазный диск (для сухой резки)
• Удлинительная лестница
• Шлифовальная машина
• Кронштейны для крыши
• Ремни для крыши
• Ножницы для резки жести прямые 9 0018

Необходимые материалы

• Оцинкованная листовая сталь 26 калибра ( для сборных элементов)
• Забивные распорные анкеры
• Оцинкованный рулонный материал
• Оцинкованный передний отлив основания
• Оцинкованный ступенчатый отлив
• Полиуретановый герметик
• Самоклеящаяся кровельная мембрана (защита от льда и воды)

Дымоход протекает? Ищите проблемы с обшивкой

Рисунок A: Детали обшивки дымохода

Семейный мастер на все руки

Дымоходы печально известны своими протечками, и виновником почти всегда является обшивка из листового металла. Спросите любого кровельщика. Но для того, чтобы обнаружить проблемы, не обязательно быть экспертом — просто поищите водяные пятна на потолке или другие явные признаки протечки рядом с дымоходом. Итак, что размещают вокруг дымохода, чтобы предотвратить утечки?

Вы захотите установить новую облицовку дымохода, если она отсутствует, проржавела, выпала или полностью покрыта кровельным гудроном (типичное краткосрочное решение, которое обязательно скроет более серьезные проблемы). Это также хорошее время для установки нового оклада, когда вы кладете новую черепицу, потому что вы хотите, чтобы она прослужила так же долго, как и новая кровля (от 25 до 40 лет).

В этой статье мы расскажем, как заказать новую обшивку и установить ее на кирпичный дымоход. Наша крыша покрыта битумной черепицей, но процедура такая же, как и для деревянной черепицы. Шиферные и черепичные крыши требуют специальных методов гидроизоляции, которые лучше оставить профессионалам. Облицовка дымохода — это продвинутый проект «сделай сам». Во-первых, вам должно быть удобно работать на крыше. Затем вы должны измерить, вырезать и согнуть листовой металл, чтобы он точно подходил к дымоходу, и уложить все детали так, чтобы они пропускали воду. Тем не менее, если вы хорошо владеете инструментами и внимательно следуете нашим инструкциям и схемам, вы сможете прошить свой дымоход за день. А что касается стоимости ремонта дымохода, то, сделав это самостоятельно, вы сэкономите сотни долларов.

Проект шаг за шагом (12)

Шаг 1

Сначала соберите все материалы, а затем удалите старый гидроизоляционный материал.

Семейный мастер на все руки

Подденьте, долотом и соскребите старый металлический гидроизоляционный материал и кровельный цемент.

Прежде чем что-либо делать, подготовьте лестницу, кровельные кронштейны и ремни безопасности, чтобы вы могли безопасно и эффективно работать на крыше. Затем измерьте дымоход и закажите седло и детали обшивки (см. «Как купить обшивку дымохода» ниже).

Мы заказали весь наш оцинкованный металлический отлив 26 калибра, согнутый под нужными углами и размерами, в магазине листового металла, специализирующемся на кровельных работах. Магазин проделал большую работу. Скинул размеры и через три дня товар был готов забрать. Даже с изготовленным на заказ седлом прошивка стоила недорого. В дополнение к гидроизоляции и черепице купите рулон самоклеящейся кровельной мембраны (также называемой защитой от льда и воды), две трубки полиуретанового герметика и упаковку из 25 вбиваемых расширяющихся анкеров в домашнем или кровельном центре. магазин.

Помимо основных ручных инструментов, таких как молоток, рулетка, 2-фут. уровня и угольника вам понадобится несколько специальных инструментов для работы с листовым металлом, а также для резки и сверления кирпичной кладки. Купите пару хороших ножниц по металлу с прямым лезвием размером 3/16 дюйма. сверло для каменной кладки и шлифовальный станок (отличный повод купить этот полезный инструмент) или циркулярная пила с алмазным диском для сухой резки для нарезания канавок в растворе (фото 7).

Не забудьте средства безопасности. Вам понадобится прочная удлинительная лестница, чтобы подняться на крышу, а также кровельные кронштейны и высококачественные доски 2 × 10, чтобы безопасно работать, когда вы туда доберетесь. Для максимальной безопасности, особенно если крыша крутая или высокая, купите систему индивидуальной защиты от падения, состоящую из страховочного пояса, стропы, захвата для веревки, веревки и анкерного крепления на крыше.

Как найти уклон крыши

Семейный мастер на все руки

Найдите уклон крыши. Пометьте один край 2-футового. квадратный отрезок фанеры или картона «крышу» и приложите размеченным краем к крыше. Начертите на фанере ровную линию длиной не менее 12 дюймов и обозначьте ее как «бег».

Семейный мастер на все руки

Отмерьте 12 дюймов вдоль линии «прогона» и сделайте отметку. С помощью угольника начертите квадратную линию от этой отметки до края фанеры с надписью «крыша». Назовите эту линию «подъем». Измерьте длину линии с надписью «подъем», чтобы определить уклон, выраженный в дюймах подъема на каждые 12 дюймов длины. В нашем случае уклон крыши составляет 6 дюймов подъема на каждые 12 дюймов пробега.

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 6

Установка седла дымохода

Семейный мастер на все руки

Вставьте предварительно согнутый и припаянный седло дымохода на место за дымоходом. Прибейте его к крыше по верхнему краю. Пространство 1 дюйм. оцинкованные кровельные гвозди примерно через каждые 6 дюймов по краям или ближе, если необходимо, чтобы сгладить металл.

Закройте боковые стороны дымохода предварительно согнутыми кусками ступенчатой ​​планки под каждым рядом черепицы (фото 4 и 5). Слегка приплюсните ступенчатый отлив перед тем, как прибить его гвоздями, чтобы обеспечить более плотное подпружиненное прилегание к дымоходу. Обратите особое внимание на наложение каждой части гидроизоляции на предыдущую таким образом, чтобы вода отводилась поверх черепицы. Это ключ к успешной работе по перепрошивке.

Завершите гидроизоляцию основания, прибив седло к крыше и уплотнив его дополнительными полосами мембраны (Фото 6). Покройте гонтом ту часть седла, которая опирается на крышу, и аккуратно обрежьте гонты вдоль ендовы, оставив открытым около 2 дюймов металла.

Как купить обшивку дымохода

Сделать острые прямые изгибы листового металла сложно, если у вас нет доступа к инструменту, называемому гибочным прессом для листового металла. Даже в этом случае вам понадобится опыт, чтобы согнуть сложные формы. Вот почему мы рекомендуем вам заказать обшивку дымохода в мастерской по изготовлению листового металла. Крупные кровельные компании часто имеют свои собственные магазины листового металла и являются лучшим местом для покупки седла дымохода и оклада; они точно знают, что вам нужно. В противном случае проверьте Желтые страницы в разделе «Листовой металл». Мы использовали оцинкованную листовую сталь 26-го калибра для нашего фартука и седла, но также можно использовать предварительно обработанную сталь или медь.

Большинство дымоходов имеют за собой небольшую конструкцию, похожую на крышу, называемую седлом (Фото 6), которая отводит снег и воду в обе стороны дымохода. Независимо от того, есть ли у вашего дымохода деревянная седловина, покрытая черепицей, седло из листового металла или вообще без седла (как дымоход в этой истории), мы рекомендуем установить новое седло из листового металла, изготовленное на заказ (Фото 6).

Изготовленные на заказ седла спаяны друг с другом в критических точках, которые трудно загерметизировать на сборных седлах. Паяные седла из листового металла шириной менее 3 футов являются самонесущими и их легче установить, если вы просто вырвете любой существующий металлический или деревянный седло. Большинство старых седел были установлены прямо поверх досок крыши и не нуждались в исправлении. В противном случае заполните недостающие доски перед установкой нового седла. Седлам шириной более 3 футов может потребоваться дополнительная поддержка. Обратитесь за советом к производителю листового металла.

Сгибание и пайка седла — дело сложное, но для того, чтобы согнуть седло, в мастерских по обработке листового металла от вас требуется всего две информации: ширина дымохода и уклон крыши (см. «Как определить уклон крыши», ).

В дополнение к седлу вам потребуются следующие детали из листового металла (см. рис. A):

• Прокладка переднего основания. Заказ примерно на 12 дюймов больше, чем ширина дымохода.
