Как своими руками сварить коптильню из металла

Металлическая коптильня является одним из самых распространенных вариантов агрегата для копчения продуктов. Этот прибор можно купить или изготовить своими руками, если обладать навыками сварки и иметь необходимый инструмент.

Агрегат на костреАгрегат на костре

Необходимые материалы и инструменты

Для изготовления домашней коптильни понадобятся следующие материалы:

  • 2 листа гибкого металла (идеальный вариант – пищевая нержавеющая сталь) размерами 60х157 см и толщиной 2 мм, из которых будет изготавливаться короб, основа коптильни;
  • труба профильная;
  • газовая горелка;
  • краска-серебрянка с устойчивостью к температуре в 1200°C градусов;
  • газовый баллон.

Своими рукамиСвоими руками

Для крепежа, разметки и покраски коптильного аппарата потребуются такие инструменты:

  • сварочный аппарат;
  • электролобзик с пилкой по металлу;
  • линейка и маркер;
  • кисть для покраски;
  • столярные углы;
  • плоскогубцы;

Небольшая схемаНебольшая схема

При помощи перечисленных материалов и инструментов получится сварить универсальную коптильню, подходящую как для холодного, так и для горячего копчения.

Инструкция по изготовлению и сборке

После подготовки всего необходимого переходят к созданию и сборке коптильни из металла. Алгоритм действий при этом такой:

  1. Сперва берут один металлический лист. При помощи линейки и маркера делят его на 4 абсолютно одинаковые части. При помощи электролобзика вырезают эти 4 части.
  2. При помощи сварки и угла скрепляют два листа краями под углом в 90° градусов. Убедившись в прочности конструкции, прикрепляют к ним оставшиеся 2 части тем же образом.
  3. Получится квадратный короб, в котором обязательно нужно проварить внутренние швы, так конструкция будет более герметичной.
  4. Следующий шаг – это вырезание дна для квадратного короба. Помещают последний на второй металлический лист и обводят контур, формируя тем самым будущее дно. Поскольку лист еще понадобится для вырезания крышки, стоит вырезать дно от края листа. Вырезают его электролобзиком и приваривают, тщательно контролируя герметичность шва.
  5. Теперь коптильной емкости потребуется изготовить крышку. Для этого из остатка листа, из которого вырезалось дно, расчерчивают форму будущей крышки: она должна повторять форму основной камеры, но быть немного больше. Для этого обводят камеру по контуру, вырезают квадрат. Вырезают еще 4 полоски длиной, повторяющей сторону квадрата, а шириной 3-5 см. Приваривают эти полоски к краям крышки под ровным углом. На выходе получается крышка, которая свободно надевается и снимается с коптильной камеры.
  6. Теперь остается приварить ножки. Из профильной трубы вырезаются 4 ножки, длина которых произвольна и зависит исключительно от личных предпочтений. Если это возможно, то нелишним будет приварить к середине каждой ножки по небольшому стержню, которые вкупе будут образовывать подставку под поддон для сбора жира и сока, выделяющихся из коптящихся продуктов.
  7. В необходимом оборудовании представлена газовая горелка, которая будет нагревать коптильную камеру снизу. Ее можно заменить обычными дровами.

Процесс изготовкиПроцесс изготовки

В таком варианте коптильни не предусмотрена отдельная камера для опилок. Они складываются внутрь основной емкости.

Читайте также: Как закоптить продукты с помощью фрикционного дымогенератора

Возможные варианты

Человеческая фантазия и мастерство привели к возникновению большого количества самодельных коптилен из металла, которые изготавливаются несколько сложнее или, наоборот, проще, чем представленный выше вариант.

Из бочки

Чаще всего дачники делают себе коптильню именно из металлической бочки. Устройство ее напоминает все остальные: поддон для жира, решетки и крюки для продуктов копчения, крышка. Разместив бочку-коптильню над огнем, получают пищу горячего копчения, а соорудив отдельный дымогенератор – холодного.

Аппарат из бочкиАппарат из бочки

Из старого металлического холодильника

Если такой советский агрегат завалялся на даче, то в него можно вдохнуть вторую жизнь, просто превратив его в коптильню. В качестве источника жара для такого аппарата подойдет только электроплита.

Холодильная камера должна быть чистой и не источать сомнительных запахов. Все внутренности из нее вынимают, а крышку сверху срезают, делая таким образом импровизированный дымоход. Внутри опустошенной камеры устанавливают 3 пары уголков примерно на одинаковом расстоянии друг от друга. Одна пара (самая нижняя) для поддона по сбору жира и сока, две других для решеток. На самом дне холодильника должна располагаться электрическая плита.

Агрегат из старого холодильникаАгрегат из старого холодильника

Из ведра

Что может быть проще, чем этот вариант устройства для копчения? Правда, долговечностью он похвастаться не может, но для экстренного копчения в походе или на рыбалке отлично сгодится.

Прибор из ведраПрибор из ведра

Сделать такую коптильню получится из следующих материалов:

  • металлическое ведро, лучше старое и ненужное, но не дырявое и в котором не содержались яды и другие химикаты;
  • 2 металлические решетки, которые смогут поместиться в ведро;
  • древесные опилки.

Схема работыСхема работы

Пошаговая инструкция по изготовлению:

  1. На дно ведра укладывают опилки. Их слой должен быть в 2 см толщиной.
  2. На расстоянии 10 см от дна ведра устанавливают первую решетку. Подобрать такую в соответствии с формой и параметрами ведра будет сложно, поэтому можно взять имеющуюся решетку и немного укоротить ее, чтобы она легко входила в ведро на нужную глубину, но не спадала на дно.
  3. Вторую решетку располагают на расстоянии 5 см от первой.
  4. Теперь на решетки выкладывают заранее подготовленные продукты. Накрывают крышкой подходящего диаметра. Ставят на огонь и активируют процесс.

Из ящика для медицинских инструментов

Это удобный и компактный вариант для копчения куриных крылышек или ножек. В бикс, он же ящик для медицинских инструментов, насыпают опилки, чтобы они покрывали дно, вставляют решетку, подходящую по размеру, укладывают на нее мясо, накрывают крышкой и ставят на огонь.

Агрегат из биксаАгрегат из бикса

Читайте также: Какие промышленные коптильни бывают

Для холодного копчения

Холодный способХолодный способ

Процесс копчения в таком аппарате более длительный, поскольку копчение происходит при температуре в 35-40°C градусов. Изготавливается устройство по следующей инструкции:

  1. В земле роется ямка-топка параметрами 50х50х1 см(ширина, длина и глубина соответственно).
  2. После выкапывается дымоход, располагающийся от топки до коптильной камеры. Дымоход – это траншея диаметром не меньше 30 см, сверху накрытая металлическим листом. Для надежности лист посыпают грунтом.
  3. В месте, где будут соединяться коптильня и дымоход, укладывают металлическую решетку в мелкую сетку, она будет служить фильтром.
  4. Камера коптильни варится из 4 металлических листов по принципу изготовления простого короба.
  5. В коробе устанавливается решетка, на нее крепятся крюки, на которые затем подвешивают продукты для копчения.

Для холодного копченияДля холодного копчения

Чтобы отведать вкусную копченую пищу, не обязательно покупать коптильню в магазине, где цена на них не всегда заманчива. Куда проще соорудить такой аппарат из металла собственноручно, затратив немного времени, сил, инструментов и оборудования.

Коптильня из металла своими руками

Коптильня из металла своими руками
Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете как можно самостоятельно сделать коптильню для холодного и горячего копчения.

На сегодняшний день тема изготовления всевозможных коптилен стоит в одном ряду с грилями, мангалами и барбекю. Конструкции так же разнообразные, есть коптильни горячего и холодного копчения, а у автора получился некий усредненный вариант. Для создания своей коптильни мастер использовал металл 2 мм, из него сварил коптильную камеру. В нижней части проделан проем под размещение ящика с опилками, для чего сделаны салазки из профтрубы. А под ящик установлена газовая горелка для нагрева опилок. Внутри коптильни продукты размещаются на специальном стеллаже из трубы квадратного сечения. Сверху камера закрывается металлической крышкой с ручкой для удобства открывания и проверки состояния продукта. Поверхность окрашена термостойкой краской (серебрянка) выдерживает температуру 1200 С0

И так, давайте внимательно рассмотрим, что конкретно понадобилось автору для создания коптильни.

Материалы
1. металлический лист 2 мм

2. проф труба с сечением 20х20 мм
3. газовая горелка
4. термостойкая краска (серебрянка)
5. стальные крюки
6. газовый баллон

Инструменты
1. электролобзик с пилкой по металлу
2. линейка
3. маркер
4. дрель
5. сварочный аппарат
6. струбцина
7. уголок
8. плоскогубцы
9. кисть

Пошаговая инструкция по созданию коптильни своими руками.

И так, для начала автор прикупил стандартный лист металла толщиной 2 мм и приготовил для последующей работы.

Коптильня из металла своими рукамиРазмеры самой коптильной камеры будут следующие: высота 120 см, ширина 60 см и глубина 40 см.Коптильня из металла своими руками Металлический лист автор распускает при помощи электролобзика с пилкой по металлу.Коптильня из металла своими руками Режет металл довольно хорошо, если пилки качественные.Коптильня из металла своими руками
Делается разметка под проем для ящика с опилками.Коптильня из металла своими рукамиВыпиливается так же электролобзиком.Коптильня из металла своими рукамиЗатем мастер сваривает непосредственно саму коптильную камеру.Коптильня из металла своими рукамиСначала прихватывает в нескольких местах, а уже потом проходит шов полностью.Коптильня из металла своими рукамиИз профтрубы автор сделал посередине ребра жесткости.Коптильня из металла своими рукамиВ нижней части приварены салазки для ящика с опилками.Коптильня из металла своими рукамиВот собственно что получается.Коптильня из металла своими рукамиШкаф изнутри.Коптильня из металла своими рукамиЗатем изготавливается сам ящик, для чего берется все тот же металл.Коптильня из металла своими рукамиРазмеры указаны на фото.Коптильня из металла своими рукамиПримеряется на место.Коптильня из металла своими рукамиВ нижней части сверлятся отверстия для лучшей тяги газовой горелки.Коптильня из металла своими рукамиИз профтрубы сделаны ножки.Коптильня из металла своими рукамиПоверхность вскрывается термостойкой краской (серебрянка) Внимание! Только с наружи, внутри строго нельзя красить!!!Коптильня из металла своими рукамиИ венчает данную конструкция конечно же крышка, которую можно сделать из более тонкого металла 0.7-1 мм.Коптильня из металла своими рукамиДля удобства открывания приделана удобная ручка.Коптильня из металла своими рукамиНаварены ограничители. Коптильня из металла своими руками
Так выглядит в законченном состоянии.Коптильня из металла своими рукамиЗатем мастер переходит к изготовлению стеллажей для развешивания продуктов, делает их из профтрубы.Коптильня из металла своими рукамиПолучается 3 полки.Коптильня из металла своими рукамиВ нижнюю часть размещается газовая горелка.Коптильня из металла своими рукамиПодключается к баллону с газом и зажигается.Коптильня из металла своими рукамиВ ящик засыпаются опилки (желательно ольховые)Коптильня из металла своими рукамиПеред процессом копчения продукт необходимо замариновать или засолить и только потом помещается в коптильную камеру.Коптильня из металла своими рукамиЗакрывается крышкой и начинается процесс, опилки начинают медленно тлеть выделять дым и тепло, за счет чего и происходит непосредственно само копчение.Коптильня из металла своими рукамиПробной партией автор закоптил рыбку, получилась золотистая) длился процесс порядка 4 часов при температуре 80-90 С0Коптильня из металла своими рукамиПосле чего автор решил закоптить мясо, для чего мариновал его 4 дня, а потом поместил в коптилку.Коптильня из металла своими рукамиМясо коптилось где то 5 часов.Коптильня из металла своими рукамиИ вот что получилось в итоге.Коптильня из металла своими рукамиПриятного аппетита Друзья!Коптильня из металла своими рукамиТаким образом автор обзавелся своей собственной коптильней и теперь может коптить различные продукты в любое удобное для него время, как для себя, так можно и на продажу, прибыль будет неплохая.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!


Источник Коптильня из металла своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Коптильня своими руками – 4 простых варианта

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

Строим коптильню для рыбы из подручных средств, простые способы

Коптильня – незаменимый аппарат для тех, кто предпочитает магазинным копченым продуктам натуральные, приготовленные своими руками. Изготовить коптильню можно даже из подручных средств. Особенно это актуально, когда закоптить нужно свежепойманную рыбу.

Копченые деликатесыКопченые деликатесы

Медицинский бикс

Медицинский стерилизационный контейнер, бикс представляет собой металлическую емкость, которая используется для стерилизации и хранения инструментов, халатов перевязочных материалов, операционного белья. Бикс имеет корпус цилиндрической формы, закрывающийся на крышку, которая фиксируется крючком.

Для изготовления коптильни для рыбы нужны такие материалы:

  • металлический медицинский бикс с размерами 39х19 см;
  • решетка из нержавеющей стали разной высоты;
  • металлический поддон для сбора жира.

Агрегат из биксаАгрегат из бикса

Собирать коптильню для рыбы нужно так:

  1. Тщательно вымыть бикс и решетки, просушить.
  2. Подогнать размеры решеток, чтобы они плотно входили в бикс. Для этого их края нужно подрезать.
  3. Установить решетку в стерилизатор – в нее будут класть рыбу.
  4. Внизу расположить поддон.

Медицинский стерилизационный контейнерМедицинский стерилизационный контейнер

Чтобы закоптить рыбу в такой коптильне, нужно засыпать на дно прибора древесную щепу, предварительно замоченную и слегка подсушенную. На решетке разложить рыбу. Закрыть коптильню крышкой и поместить на слабый огонь – например, на конфорку газовой плиты или на костер. Рыба будет готова через 25-30 минут.

Ведро

Для изготовления такой коптильни понадобится металлическое ведро с крышкой. Нельзя использовать ведро из оцинкованной стали, так как при горении материал выделяет окись, из-за чего дым становится опасным для здоровья.

Чтобы сделать решетки, нужен лист нержавеющей стали или нержавеющая проволока. Также понадобится подставка, на которой будет размещаться ведро над огнем.

Прибор для копчения делают так:

  1. Изготавливают решетки. Если используется лист нержавейки, то в нем нужно просверлить много отверстий по всей площади. Если используется проволока, то нужно сплести из нее 2 сетки с крупными ячейками. Окружность сеток должна соответствовать внутреннему диаметру ведра.
  2. Решетки устанавливают внутри ведра. Первую устанавливают на 10 см ниже от верхнего края емкости, а вторую – на уровне трети высоты ведра. Между решетками должно быть достаточное расстояние для того, чтобы выложенные на них продукты не соприкасались.
  3. Подбирают емкость для сбора жира.

Схема по изготовлениюСхема по изготовлению

Коптить рыбу в приборе, сделанном из ведра, нужно так:

  1. На дно коптильни кладут щепки.
  2. Сверху устанавливают емкость для сбора жира.
  3. Устанавливают решетки, на них кладут продукты.
  4. Закрывают ведро крышкой и ставят конструкцию на огонь.

Решетка из палокРешетка из палок

Вместо проволочных решеток можно установить такую конструкцию: взять 6-7 деревянных палок и сделать из них решетку, обвязав их между собой проволокой. На них можно укладывать рыбу.

Кастрюля, казан или утятница

Хороший материал для изготовления коптильни – старая кастрюля, утятница или казан.

Конструкция состоит из таких элементов:

  • большая толстостенная кастрюля;
  • металлическая подставка прямоугольной формы – в ее качестве может послужить старый мангал;
  • 2 кирпича;
  • решетка;
  • металлическая пельменница с круглыми отверстиями.

Агрегат из кастрюлиАгрегат из кастрюли

Установка коптильни из кастрюли выглядит таким образом:

  1. Мангал ставят прямо на землю. В него кладут кирпичи, которые будут служить опорой для кастрюли.
  2. Устанавливают кастрюлю.
  3. На дно засыпают щепу, сверху устанавливают решетку, поверх нее – пельменницу.

Аппарат из казанаАппарат из казана

Коптильня готова, после того как на решетку будет уложена рыба, прибор нужно плотно прикрыть крышкой и поставить на огонь. Таким же способом можно использовать казан или утятницу.

Труба

Основой для такой коптильни станет металлическая труба с диаметром от 30 см и длиной от 50 см. В этом случае коптильню можно сделать как с вертикальной, так и с горизонтальной ориентацией.

Горизонтальная коптильня

Для изготовления горизонтальной коптильни из трубы понадобятся такие материалы и инструменты:

  • Труба с указанными выше параметрами. Материал, из которого она изготовлена, должен быть достаточно толстым – в таком случае коптильня прослужит долго.
  • Лист нержавеющей стали.
  • Металлические уголки. Их суммарная длина должна быть равна четырем длинам коптильни.
  • Металлическая решетка.
  • Поддон для сбора вытапливающегося жира.
  • Болгарка.
  • Отрезной диск для работы по металлу.
  • Сварочный инвертор.
  • Линейка.
  • Мел для разметки.

Горизонтальная коптильняГоризонтальная коптильня

Длина коптильни должна рассчитываться, исходя из параметров топки, на которую будет установлена коптильня. В качестве топки может выступать мангал, установка из кирпичей.

Коптильня может быть без топки, но в этом случае ко дну камеры нужно приварить ножки. Огонь можно разводить прямо под корпусом коптильни.

Сборка коптильни выглядит таким образом:

  1. Вначале из листа металла вырезают 2 круга. Их диаметр равен сечению корпуса. Один круг приваривают ко дну трубы наглухо. Второй круг будет выполнять функцию дверцы, поэтому его нужно посадить на петлю и приварить к корпусу. К дверце приварить крючок для закрывания и ручку.
  2. Приварить уголки внутри корпуса, они должны располагаться немного ниже центра. Длина уголков с каждой стороны должна быть на 3-4 см короче длины изделия. Функция уголков – направляющие для решетки. Если предусмотрена установка поддона, то нужно приварить уголки и для него.
  3. Внизу приварить уголки для устойчивости конструкции. Они должны быть приварены на 1 см ниже уровня наиболее выступающего участка.
  4. Сварить между собой решетку и поддон.

Процесс готовкиПроцесс готовки

На дно коптильни кладут щепки, рыбу раскладывают на решетке. Коптильню устанавливают на топку, в ней разводят огонь.

Вертикальный вариант

При вертикальной ориентации эта коптильня может быть только стационарной.

Для изготовления нужны:

  • труба, высота может быть любой, диаметр от 40 см;
  • ручка для крышки;
  • металлические уголки;
  • решетки металлические;
  • металлическая лента с шириной от 5 см;
  • арматура;
  • дымоход металлический с диаметром 10 см;
  • листовой металл.

Вертикальная коптильняВертикальная коптильня

Собирать коптильню из трубы вертикальной ориентации нужно так:

  1. Один край трубы заварить кругом, вырезанным из листа металла. Круг должен быть достаточно толстым, чтобы не прогорело дно.
  2. Вырезать круг, диаметр которого будет превышать диаметр корпуса на 2-5 мм. По окружности наварить ленту – этот круг будет выполнять функцию крышки коптильни.
  3. Вырезать на крышке отверстие для дымохода, длина которого будет составлять 15-20 см.
  4. В отверстие вварить дымоход.
  5. Приварить к крышке ручку.
  6. Металлические решетки скрепить при помощи арматуры. Ее нужно согнуть в форме буквы П и приварить по глубине коптильни к решеткам с двух сторон. Другую часть арматуры приварить перекрестно. Расстояние между решетками должно составлять 20 см. Образованную конструкцию поместить внутрь корпуса.
  7. Ко дну приварить ножки. Их высота должна составить 20-30 см.

Агрегат из трубыАгрегат из трубы

Костер нужно разводить под днищем корпуса.

Бочка

Наиболее простой вариант коптильни из бочки, аппарат для горячего копчения.

Процесс изготовления выглядит таким образом:

  1. Из бочки вырезать при помощи болгарки верх. Важно проверить, чтобы в бочке не хранились горючие материалы. Нижнюю часть не отрезать – туда будет укладываться щепа.
  2. Приварить крючки внутри бочки – они будут удерживать сетку для укладки продуктов.
  3. Чтобы получить на выходе больший объем продукции, установить несколько этажей сеток.
  4. На расстоянии 20-30 см от нижней части бочки также приварить крючки, которые будут удерживать металлический лист для сбора стекающего жира.
  5. Вырезать крышку для закрытия бочки.

Аппарат из бочкиАппарат из бочки

Конструкцию устанавливают на кирпичи, разводят под ней костер. Коптят обычным способом.

Молочная фляга

Молочные фляги (бидоны) изготавливают из пищевого алюминия, поэтому они подходят для безопасного копчения продуктов. Фляга имеет цилиндрическую форму, поэтому сделать из нее коптильню можно так же, как и в других камерах с подобной формой.

На дно фляги кладут опилки, сверху устанавливают емкость для сбора жира.

Вместо решеток из-за узости фляги используют крестовину, на которой не раскладывают, а подвешивают рыбу. Крепят ее таким образом: ниже горловины фляги сверлят 4 отверстия и вставляют в них стальные прутья или деревянные палки.

Агрегат из молочной флягиАгрегат из молочной фляги

Бидон устанавливают на кирпичи, под ним разводят огонь и начинают процесс копчения.

Читайте также: Специальные коптильни для холодного копчения Дачник

Старый холодильник

Старый холодильник может стать отличным материалом для изготовления коптильни. Благодаря габаритам холодильника на выходе можно получать большое количество копченостей. Такой агрегат можно использовать для установки в помещении.

Коптильню для горячего копчения из старого холодильника можно изготовить таким образом:

  1. Из внутренней части холодильника убрать весь облицовочный пластик. Магнитное уплотнение между дверцей и корпусом оставить.
  2. Вымыть и тщательно высушить решетки из холодильника, установить обратно. Они не должны быть расположены слишком близко друг к другу.
  3. На дверцу прикрепить крючок для закрывания.
  4. Если в корпусе есть отверстия, их необходимо оклеить скотчем для герметичности.
  5. В верхней части корпуса холодильника вырезать отверстие. Оно предназначено для установки вытяжного вентилятора, а также закрепления трубы, которая будет выводить дым наружу.
  6. Установить вентилятор в это отверстие. Подсоединить трубу и вывести ее на улицу.
  7. На нижней полке установить поддон для сбора жира.
  8. На дно поставить электрическую печь. Для ее шнура для подсоединения к электрической печи нужно заранее сделать отверстие в корпусе.
  9. В качестве дымогенератора установить на печку толстостенную емкость, наполненную древесной щепой.

Коптильня из холодильникаКоптильня из холодильника

В процессе приготовления не стоит открывать дверцу: из-за этого нарушаются условия приготовления копченой рыбы.

Баллон для газа

Изготовить коптильню из газового баллона несложно, для этого нужно:

  1. Выкрутить вентиль из газового баллона, предварительно убедившись, что в нем не осталось газа. Сделать это можно с помощью трубного или кольцевого ключа. После того, как вентиль будет удален, оставить баллон проветриваться на свежем воздухе на несколько дней.
  2. После извлечения вентиля нужно заполнить баллон водой: это поможет вытеснить оставшийся газ. Лучше всего повторить эту манипуляцию трижды.
  3. В емкости вырезать отверстие под дымоход и два отверстия для соединения баллонов. Это можно сделать кольцевой пилой, но лучше воспользоваться плазменным резаком.
  4. Вырезать дверцу вдоль баллона.
  5. Сделать систему регулирования потока воздуха и дыма. Для этого пластину с треугольными отверстиями приварить к дымоходу. Еще одну такую же пластину прикрепить к верхней части дымовой камеры.
  6. Сварить дымовую камеру с печкой.
  7. Установить дверцу. По ее краям приварить стальную ленту (35 мм). На дверцу приварить ручку для открывания.
  8. Установить внутри баллона решетки, приварив для их фиксации железные уголки.
  9. В нижней части камеры установить поддон для сбора жира.

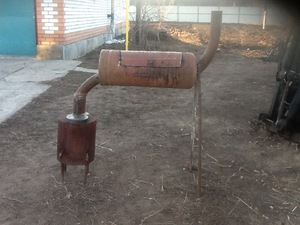

Агрегат из баллонаАгрегат из баллона

Установить баллон, развести под ним огонь, и приступить к копчению.

Пищевая фольга

Если потребность в копчении возникает достаточно редко, можно делать одноразовые коптильни из пищевой фольги. Этот материал нетоксичен, хорошо совмещается с любым продуктом, в том числе с рыбой, идеальный вариант походной коптильни.

Закоптить рыбу этим способом достаточно просто, нужно сделать:

  1. Взять пищевую фольгу (рулон) и 10 зеленых листьев с любого фруктового дерева или кустарника.
  2. Отрезать голову у рыбы, вынуть внутренности. Чистить не нужно: чешуя защитит рыбу от пригорания. Промыть и высушить рыбу в течение 20 минут.
  3. Отрезать лист фольги с размерами 40х40 см, выложить на середину листья.
  4. Упаковать лист конвертом так, чтобы образовалась подушка. Ее стыки нужно тщательно прижать.
  5. Все углы на подушке из фольги срезать – это будут дымоотводы.
  6. Подвернуть края фольговой подушки, должно получиться подобие лодочки.
  7. Уложить конверт на большой лист фольги, сверху заложить рыбу. Нижний край фольги завернуть слева и справа, прикрыть продукт, потом завернуть фольгой снизу и сверху.
  8. Поставить на огонь.

Коптильня из пищевой фольгиКоптильня из пищевой фольги

Читайте также: Принцип работы современного дымогенератора Merkel

Из подручных средств

Если возникло желание закоптить рыбу на долгий срок, а специального агрегата нет, можно воспользоваться самым простым способом изготовления подобия коптильни для холодного копчения.

Чтобы сделать это, достаточно найти широкий отрезок плотного полиэтилена, четыре вертикальные жерди с высотой не менее 1,5 м, которые будут выполнять роль подпорок, а также проволоку для подвешивания рыбы. Еще понадобится ведро, оно выполнит роль дымогенератора.

Создание такой коптильни происходит следующим образом:

  1. На ровном участке земли площадью около 1 кв. м вбить 4 жерди на равном расстоянии друг от друга, они должны образовать квадрат.
  2. Натянуть между жердями проволочные прутья, их нужно располагать на достаточном расстоянии друг от друга, чтобы тушки или куски рыбы не соприкасались.
  3. Внизу, в центре образованного жердями квадрата, установить ведро с горящими углями. Поверх них нужно выложить слой свежей травы – это поможет создать густой дым.
  4. Конструкцию затянуть куском полиэтилена. Его нижние края нужно хорошо прижать к земле, например, с помощью камней. Полиэтилен должен полностью закрывать подобие коптильни.

Подробная схемаПодробная схема

В такой коптильне рыба холодного копчения готовится около 3 часов. После этого полиэтилен нужно снять для проветривания. На следующий день процесс копчения нужно повторить.

Прибор для приготовления копченой рыбы можно сделать своими руками из подручных средств. В процессе изготовления коптильни необходимо соблюдать определенные шаги. В зависимости от выбранного варианта самодельная коптильня для рыбы может быть стационарной или мобильной.

разновидности конструкции, как изготовить самодельную мини-коптилку для дачи

Как можно изготовить коптильню холодного копченияОбустроив коптильню своими руками на приусадебном участке, можно расширить рацион питания, готовя на открытом воздухе полезные, вкусные и ароматные блюда из мяса, рыбы и овощей. Выполнить такую самодельную коптильню не составит какого-либо труда. Потребуется лишь качественный чертёж-схема, в котором подробно описывается как сделать коптильню в домашних условиях.

Особенности термической обработки продуктов

В древности человек коптил продукты питания по необходимости. После такой термической обработки мясо и рыба долгое время не портились, что позволяло с легкостью хранить приготовленную еду. Сегодня же мы коптим на даче рыбу и мясо не столько для длительного хранения, сколько по причине великолепного вкуса у приготовленных на дыму блюд.

Термическая обработка продуктов питания может выполняться по двум технологиям:

  • Холодное копчение.
  • Горячая обработка.

Разновидности коптильниТакие печи-коптильни будут различаться своей конструкцией и принципом работы. При этом имеется возможность как выполнения универсальной духовки, где обработка пищи будет проводиться по холодной и горячей технологии, так и специализированной коптильни, где термическое воздействие на рыбу и мясо выполняется одним из способов обработки.

Различие в холодном и горячем копчении состоит в расстоянии, на котором находится камера с продуктами от очага с пламенем. При холодной технологии, когда камера с продуктами находится на максимальном удалении, рабочая температура обработки составляет 35−40 градусов. А вот при горячем копчении мясо и рыба находятся около открытого пламени, поэтому температура тут чрезвычайно высока.

Холодные коптилки своими руками

Как на даче построить коптильнюХолодное копчение подразумевает длительную обработку мяса и рыбы, но при этом продукты приобретают удивительный аромат и вкус, полностью сохраняя свой внешний вид. При температуре в 35−40 градусов процесс обработки может длиться несколько дней. Такие коптилки будут иметь конструкцию, которая позволяет поддерживать тление и горение дров на протяжении длительного времени.

В качестве топлива холодные коптилки используют опилки, полученные из хвойных и лиственных пород древесины. Наилучшим выбором будут опилки из следующей древесины:

  • Клён.
  • Дуб.
  • Береза и черемуха.
  • Можжевельник.

Качеству используемого топлива необходимо уделить должное внимание, так как во многом от этого будут зависеть вкусовые характеристики приготовленных блюд. При возможности рекомендуется заготавливать опилки самостоятельно, что позволит быть уверенным в их происхождении и качестве.

Конструкция духовки

Самодельные коптильниСостоит выполненная своими руками мини-коптильня из топки, которая выполняется из металлической бочки, дымохода и камеры с продуктами. Принцип работы чрезвычайно прост. В топочной камере тлеют опилки, соответственно, температура дыма будет не слишком высока. Далее нагретый воздух проходит по горизонтальному или вертикальному дымоходу, попадая непосредственно в коптильню, где с помощью крюков или на небольшой решетке подвешены обрабатываемые продукты питания.

Проще всего изготовить своими руками коптильный шкаф для холодного копчения из металлической бочки, которая вмещает 150−200 литров. С бочки срезается верхняя крышка, а в днище вырезают небольшое отверстие для дымохода. Устанавливать подготовленную бочку необходимо на постаменте, который можно построить из блоков или кирпичей.

Как изготовить коптильню из бочкиИз срезанной крышки можно выполнить поддон для жира, который устанавливается под трубой дымохода. По размерам имеющиеся бочки выполняют одну или две решетки, которые можно сварить из тонкой арматуры. Крышка топочной камеры выполняется из древесины лиственных пород. В крышке необходимо сделать несколько отверстий для выхода нагретого в топке дыма.

Возможно выполнение коптилки для холодной обработки рыбы и мяса из листового железа. Необходимо будет по имеющейся схеме разрезать и сварить металлический ящик, внутри которого приваривают металлический уголок, необходимый для установки решетки с небольшими крюками. В низу выполненного металлического ящика делают отверстие под дымоход, после чего от мангала или просто вырытой в земле топочной камеры проводят трубу, которая потребуется для нагрева коптилки.

Как сделать горячую коптильню

Самодельные коптильниТехнология горячего копчения подразумевает обработку продуктов питания дымом с температурой около 120 градусов, что позволяет существенно ускорить время приготовления блюд. Схематически такая коптильня включает емкость со стружкой или опилками, которая устанавливается над разогретой печкой или открытым огнем. Стружки в емкости должны медленно тлеть, создавая нужную температуру, после чего дым от опилок попадает в коптильную камеру, где на решетках размещены продукты питания. Под продуктами обязательно устанавливается поддон для сбора стекающего жира. Излишки дыма выводятся через небольшое отверстие в крышке основной камеры.

Основное отличие такой коптилки от холодной технологии обработки продуктов состоит в необходимости обустроить полноценную топку. Ее располагают в металлической бочке, а всё, что останется сделать — это правильно подобрать расстояние, на котором будет размещаться отсек с опилками.

  1. Особенности изготовления коптильниВ днище бочки прорезают несколько отверстий, которые служат поддувалом и позволяют с легкостью удалять золу от сгоревший дров.
  2. В нижней части бочки выполняют дверцу топки, для чего вырезают кусок стенки с размерами 200 на 300 миллиметров. К импровизированной дверце приваривают задвижку и петли.
  3. Под топку отводят около одной трети всего объёма бочки, а основная камера копчения занимает весь оставшийся объем. Топку и камеру следует разделить листом металла толщиной около 3−4 миллиметров.
  4. В выполненной перегородке вырезают отверстия для установки дымовой трубы. Сам дымоход приваривается к стенкам в бочке.
  5. Останется выполнить поддон для жира, крючки и решётки, а также деревянную или металлическую крышку, в которой вырезается отверстие для дымохода.

Коптильни своими рукамиСуществует множество различных схем изготовления своими руками коптильной камеры, которые могут отличаться своим принципом работы и используемыми материалами. Вариант из бочки является самым простым, расходы на выполнение такой конструкции будут минимальны, а с работой справится каждый дачник и владелец частного дома.

Изготовить своими руками самодельную коптильню не составит труда. Необходимо лишь подобрать качественный проект-схему, в качестве основы можно использовать ненужную металлическую бочку, внутри которой располагается топка и камера для копчения продуктов. Расходы на выполнение такой коптильни будут минимальны, а каждый домовладелец сможет с легкостью справиться с такой работой, что позволит ему готовить на открытом воздухе вкусные и чрезвычайно полезные блюда из рыбы, овощей и мяса.

Как сделать коптильню

Как сделать коптильню горячего копчения своими руками: чертежи, этапы, видео

коптильня из бочкикоптильня из бочки

Добавил(а): Максим Овсянников 5 мая

Способов самостоятельного изготовления коптилки очень много. Некоторые требуют профессиональных навыков, сложных приборов и времени. Для создания других хватит инструментов и материалов, которые есть в каждом доме. Достаточно лишь соблюдать технологию изготовления коптильни горячего копчения своими руками, расписанную в статье.

Что такое горячее копчение?

Горячее копчение — один из самых популярных способов приготовления пищи. Это один из излюбленных ритуалов любого пикника или выходного дня, проведённого на даче. От холодного копчения этот процесс отличается меньшей продолжительностью и трудоёмкостью.

Температура, при которой происходит приготовление пищи — 70–150 градусов. Длительность готовки — 1–2 часа, в зависимости от блюда. При горячем копчении сохраняется сочность любого блюда, а высокая температура убивает всех болезнетворных бактерий.

Успешное горячее копчение заключается в медленном тлении небольших щепок и опилок, но не быстром сгорании. В коптильне можно использовать влажную древесину: это сделает пищу более сочной. Для топки можно использовать тонкие высушенные ветки, они значительно дольше истлевают.

Виды коптилен

Существует множество видов коптилен, в которых можно делать горячее копчение продуктов. Каждая конструкция имеет как достоинства, так и недостатки.

Из ведра

Простейшее устройство можно сделать из старого стального ведра. В ёмкость вставляются две решётки, изготовленные из нержавейки. Первая опускается на уровень 10 см ото дна, вторая — на несколько см выше.

Преимущество такой коптильни в том, что её можно сделать из подручных материалов за несколько минут: старое ведро и две стальных решётки есть почти в каждом доме. Конструкция очень мобильна и устанавливается в любом доступном месте.

Основной недостаток — в ней можно коптить лишь несколько копчёностей одновременно. Этого достаточно для одного человека или небольшой семьи, но не для приёма гостей. Другое неудобство — отсутствие какого-либо дизайна.

Простейшее устройство для копчения. Нужно лишь ведро и решетка для продуктов

Из холодильника

Немного доработав старый советский холодильник, убрав из него все внутренности и обустроив отвод дыма, можно сделать коптильню.

Это прочное и надёжное устройство для горячего копчения продуктов, которое можно сделать самостоятельно. Внизу устанавливается поддон с опилками. Чуть выше — такая же ёмкость для сбора стекающего жира.

Один из недостатков заключается в повышенных требованиях к самому холодильнику. Дверца должна плотно закрываться, щели и неплотное прилегание прокладки не допускаются. В камеру не должен попадать воздух. Другой недостаток — кроме холодильника, требуются и другие устройства, например, электроплита, на которую ставится ёмкость с опилками.

Нужно следить за качеством уплотнительной резинки. Иначе копчение не получится

Из листов нержавеющего металла

Внешне такое устройство напоминает металлический чемодан заданного размера. Внутри коптильни приварены уголки, на которые устанавливаются решётки.

Это одна из наиболее известных разновидностей коптилок для горячего копчения. Она используется в походе и в быту, не требует профессиональных знаний при изготовлении и специфических навыков ухода. Такая конструкция может работать десятилетиями.

Существенное неудобство металлической коптильни — невозможность следить за температурой копчения. Из-за этого продукт иногда сваривается или запекается и приобретает неприятный привкус. Причина этого недостатка — отсутствие единой технологии копчения. В коптильне используется щепа разных размеров и различной влажности.

Толщина листов должна быть более 4 мм

Кирпичная коптилка

Коптильня, построенная из кирпичей, — это инструмент для профессионалов. Большинство вышеприведённых разновидностей считаются мобильными, их легко переносить с места на место и прятать, когда нет надобности в их немедленном использовании. Кирпичная коптильня — это стационарная установка, для которой требуется фундамент.

Огнеупорный кирпич — это лучший материал для изготовления стационарных коптилок горячего копчения. При соблюдении правил строительства и техники безопасности такая конструкция прослужит десятилетия. Однако для обустройства такой коптилки необходимо тщательно подбирать место, выдерживая расстояние в несколько метров до ближайшего жилого строения и посадок. А возведение кирпичной коптильни сравнимо со строительством небольшого дома.

Устанавливается стационарно, на плиту или фундамент

Из двух бочек

В зависимости от того, где располагается очаг со щепой, такую конструкцию можно использовать для горячего и холодного копчения. Ещё один вариант — оборудовать коптилку из двух бочек, расположенных в виде буквы «Т».

Обустройство конструкции для горячего копчения из бочки не требует специфических навыков. Достаточно с помощью обычной болгарки прорезать надрезы и установить бочки. Коптилку можно устанавливать как в помещении, так и на улице, и готовить в ней любые блюда.

В нижней бочке размещается топка, в верхней — коптильный отсек

Из одной бочки

Если у вас есть желание стать владельцем собственной небольшой коптильни, и вы не хотите связываться с габаритными стационарными конструкциями, лучший вариант — создать устройство для горячего копчения продуктов из обычной бочки. Эта ёмкость присутствует во многих частных домовладениях.

Для создания такой коптилки требуется минимальное количество инструментов и дополнительных материалов. Её можно устанавливать в любой части двора. Она не требует сложного фундамента и строительных работ.

Нередко устанавливается на кирпичную основу, внутри которой прогорают дрова

Разберём основные особенности создания коптильни горячего копчения на примере конструкции из стандартной металлической бочки.

Материалы и инструменты

Для самостоятельного создания коптильни из бочки вам потребуются некоторые материалы и инструменты. В первую очередь:

  1. Металлическая бочка. Желательно, чтобы она ранее не использовалась для перевозки и хранения нефтепродуктов и различных химических веществ. Ёмкость бочки — до двухсот литров.
  2. Прочная арматура. Диаметр должен составлять не менее шести миллиметров.
  3. Стальная проволока для создания сетки.
  4. Несколько металлических уголков одинаковой длины.
  5. Труба для дымохода. Стандартная длина — около метра. Диаметр — от 10 см. В большинстве случаев используются изделия из асбестоцемента либо металла.
  6. Муфта.

В случае если имеющаяся ёмкость ранее использовалась для транспортировки либо хранения нефтепродуктов, химических веществ или машинных масел, обычного промывания водой недостаточно для её полной очистки. Бочку необходимо обжечь при высоких температурах или пропарить паяльной лампой. Это удалит остаточные количества химикатов. После термообработки бочка на несколько дней заливается водой, после чего тщательно промывается.

Кроме перечисленного выше, стоит заранее запастись некоторыми бытовыми инструментами:

  1. Болгарка, укомплектованная прочным диском для разрезания металлов.
  2. Агрегат для электродуговой сварки с набором соответствующих электродов.
  3. Рулетка.

Инструкция по сборке своими руками

Изначально бочка, используемая для изготовления коптилки, может быть запаяна. В таком случае перед началом работ следует срезать крышку. Эту деталь впоследствии можно будет использовать в качестве противня и собирать в неё жир.

Крышка может использоваться в качестве подставки для сбора жира

Бочка ставится вертикально. В нижней части будет размещаться топочная. Здесь вырезается небольшое прямоугольное отверстие, через которое будут загружаться дрова. Размеры — примерно 20х30 см. Дверцу для отверстия топки можно сделать из того же отрезанного кусочка, достаточно провести несколько нехитрых манипуляций:

  1. Приварить петли.
  2. Установить небольшую ручку.
  3. Установить фиксирующую задвижку, чтобы дверца не раскрывалась в процессе эксплуатации.

С противоположной от топки стороны режется круглое отверстие, где будет располагаться дымоход. В вырезанное отверстие вваривается двухдюймовая муфта, имеющая внутреннюю резьбу. Такая деталь продаётся в любом сантехническом магазине.

К муфте будет прикручиваться труба дымохода

Под размер муфты подбирается труба. На ней нарезается внешняя резьба (в случае, если это не сделано изначально). Получившаяся деталь вкручивается в муфту.

Трубу можно отвести на метр или дальше от камеры

На дне бочки прорезаются небольшие продольные дырки, необходимые для поддува, обеспечения наилучшего горения и беспрепятственного удаления золы из топки. Их не стоит делать слишком большими, в противном случае дрова выпадут наружу ещё до того, как прогорят.

Следующий этап — изготовление камеры для горячего копчения. Для этого необходимо сделать следующие манипуляции:

  1. Вырезать металлический круг, размер которого равен внутреннему диаметру бочки. Оптимальная толщина листа — 4–5 мм. В этом случае металл не прогорит, а тепло будет равномерно распределяться по поверхности.
  2. Вырезанный металлический круг крепится внутри бочки, на уровне трети её высоты. В дальнейшем эта деталь будет играть роль дна коптильного отсека.

Снизу к заранее подготовленному отверстию приваривается труба дымохода. После этого изготавливается подставка. Её можно изготовить из металла. Высота ножек — порядка 30 см. Этого достаточно для обеспечения оптимального поступления воздуха и тяги, благодаря чему обеспечивается тление дров.

Противень для сбора жира можно изготовить из верхней крышки бочки. Если её нет, подойдёт любой металлический лист диаметром немного меньше бочки. Разница в несколько сантиметров обеспечит поступление дыма во все необходимые места. Для установки противня внутри бочки привариваются металлические распорки. Сам лист остаётся съёмным.

Далее устанавливаются решётки либо крючки для копчёностей. Число решёток напрямую зависит от размеров бочки. Промежуток между отдельными уровнями составляет порядка 15 см. Чем больше таких «этажей», тем большее количество копчёностей можно приготовить за один раз. При установке решёточных опор следует убедиться, что они не будут мешать свободному выниманию противня для жира.

Завершающий этап создания коптилки — установка деревянной крышки. Она изготавливается из лиственной древесины. Размер зависит от диаметра бочки. В крышке сверлятся несколько небольших отверстий, сквозь которые из коптильни будет уходить лишняя влага. Использование хвойной древесины не допускается, она не позволит устранять влагу.

Копчёности подвешиваются на крючьях или укладываются на решетках

Приготовление копчёностей и обслуживание коптилки

Перед тем как начинать готовку, следует определиться со стружкой. Она выделяет дым, которым будут обрабатываться продукты питания. Использование хвойной древесины не допускается: выделяемые смолы негативно отражаются на здоровье и портят вкус пищи.

Для наилучшего вкуса и запаха копчёностей можно использовать лиственные или фруктовые породы древесины. Идеальны в данном случае вишни, сливы, яблони. Некоторые специалисты советуют добавить немного щепы можжевельника, что придаст пище необычный пикантный вкус.

Подготовленные опилки раскладываются на дне коптильного отсека. Дым, который будет от них исходить, обеспечивает качественное копчение пищи. Оформляется всё следующим образом:

  1. На дно коптильной камеры помещаются опилки. Их слой должен быть очень ровным, обеспечивающим равномерное тление по всей поверхности.
  2. Немного выше устанавливается противень, на который будет падать жир от коптящихся продуктов.
  3. На решётке раскладываются будущие копчения. Если вы предпочитаете крючья, продукты развешиваются на них. Разложенные продукты обвязываются шпагатом или бечевой.
  4. Поверх бочки укладывается деревянная крышка.
  5. Заполняется топка. Дым от сгорания древесины в топке выходит через дымоход, и в коптильную камеру практически не попадает, потому к дровам особых требований не предъявляется.
  6. Дрова в топке разжигаются. По мере прогорания нагревается дно коптильного отсека и начинают тлеть выложенные на нём опилки.

Скорость изготовления копчёностей зависит от типа используемых продуктов. На приготовление рыбы может уйти около получаса, курице достаточно сорока минут. Чтобы закоптить мясо, потребуется от часа и больше, исходя из его сорта и размера нарезанных кусков.

Обслуживание коптилки горячего копчения, изготовленной из бочки, сводится к периодической тщательной очистке бака от загрязнений. Из бочки удаляются остатки не прогоревших дров и опилок, стены конструкции очищаются от накипи. Если своевременно не удалять остатки жира и накипи, это скажется на вкусе продуктов в дальнейшем.

Изготовить коптилку для горячего копчения из подручных материалов, таких как бочка, может каждый. Это не требует специфических навыков или профессиональных инструментов. Самодельная коптильня будет радовать своих владельцев вкусной пищей в течение многих лет.

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов. Оцените статью: Поделитесь с друзьями!
