Гараж своими руками из металлопрофиля

garageТот факт, что ставить личное авто в индивидуальном гараже с любой точки зрения предпочтительнее, чем на улице (на общей стоянке, под окнами квартиры или еще где), оспаривать бессмысленно. Кроме того, что гараж – это небольшая мастерская (плюс погреб, место для складирования ненужных вещей и так далее – каждый использует его по-своему), он еще и значительно продляет срок службы автомобиля.

Целесообразность возведения постройки из металлопрофиля своими руками многие подвергают сомнению, но даже самый ярый скептик не станет отрицать, что такое строительство – один из наименее затратных вариантов. Что учесть, как все спланировать и правильно построить простой гараж из металлопрофиля – на эти и другие вопросы можно найти ответы в данной статье.

Давать какие-то однозначные рекомендации по всем этапам строительства было бы не совсем правильно. Многое зависит от места, где будет расположен гараж (размеры площадки, удаленность от жилого дома), желания подвести эл/питание, холодную воду, финансовых возможностей хозяина, наличия опыта в строительстве и многих других факторов. Гораздо полезнее сделать обзор различных вариантов возведения бокса для своей машины, а что именно выбрать, читатель решит самостоятельно.

Схема гаража

Начать следует именно с этого. Гараж – это общее название крытого стояночного места, а что конкретно нужно именно нам?

Габариты

Если бокс рассчитывается под 1 легковую машину, то оптимальными считаются параметры 3 х 5 (м). Этого достаточно, чтобы дополнительно установить рабочий стол (как сделать верстак, читайте здесь), смонтировать полки, шкафчики и тому подобное. То есть обустроить собственный мини-автосервис (домашнюю мастерскую).

g-1

Соответственно, бокс на 2 единицы техники должен быть шире – порядка 4,5 м. Следует ориентироваться и на марки машин. Ведь после постановки в бокс они не должны стоять вплотную так, чтобы было невозможно открыть дверцу, не задев «соседа».

Оптимальной высотой считается 2,2 – 2,5 м. Например, многие автовладельцы являются поклонниками рыбной ловли. Поэтому перекрытие под кровлей будет удобным местом для складирования различных рыболовных снастей, резиновой лодки и другой, в том числе, хозяйственной мелочи.

g-2

Конфигурация бокса

Наиболее популярная форма гаража – параллелепипед. Такую конструкцию возводить намного проще, чем «ракушку».

Крыша гаража

Вариантов всего 2 – одно- (плоская) или двускатная. В принципе, при сборке гаража из металлопрофиля разница небольшая, так как в последнем случае не придется сооружать мощную систему стропил, как это делается при строительстве жилых домов. То, что расход материалов будет большим – минус, но увеличение полезного пространства – плюс.

g-3

Ворота

Какие они будут – поворотные, распашные (как сделать такие ворота — читайте), количество створок, будет ли в одной из них дверь? Со всеми этими нюансами следует определиться заранее.

Погреб, смотровая яма

Как правило, эти дополнительные «объекты» встречаются практически в каждом боксе. И если яма еще под вопросом, то хранилище продуктовых запасов – непременный атрибут практически любого гаража. Поэтому при определении его размеров нужно учесть удобство расположения погреба и пользования им.

g-5

Каркас гаража

Из чего его сооружать? В принципе, профлистами можно обшить что угодно. Например, брус.

Работать с древесиной несложно, но ее недостаток известен – необходимость в систематической обработке материала препаратами от гниения (огнебиозащита). Поэтому чаще всего для таких построек легкого типа выбирается металл. Чтобы уменьшить вес конструкции, заготовки лучше брать профилированные. Трубы бывают разными – для каркаса гаража целесообразнее приобретать изделия с прямоугольным сечением.

g-6

Такие заготовки намного проще соединять, да и потом, в процессе эксплуатации, если придется сверлить опору (например, для закрепления полок, крючков и тому подобное), это будет сделать гораздо удобнее, чем проделывать отверстия в образцах круглой формы.

Металлопрофиль

Ассортимент данной продукции довольно обширный.

Разновидность

Для гаража целесообразнее приобретать «оцинковку». Во-первых, листы с полимерным покрытием стоят дороже. Во-вторых, процесс их раскроя (а этим непременно придется заниматься) гораздо сложнее. В частном секторе основной эл/инструмент при работе с железом – «болгарка». Термическое воздействие в области реза приводит к оплавлению полимера, брызги металла – к его прожогу. Поэтому такая работа требует опыта. Да и есть ли смысл тратиться на более дорогой материал, если цинковое покрытие смотрится хорошо, а при необходимости гараж несложно выкрасить в любой цвет?

profnastil-s10

Параметры профиля

Для гаража достаточно металлопрофиля категории «С» или «НС», причем как для стен, так и для крыши. Толщина – 0,5; высота волны – не меньше 20 (мм). Приобретать более дешевую продукцию с маркировкой «8» или «10» не имеет смысла. Такие листы не обеспечат должной прочности конструкции. Постоянная вибрация тонкого проката приведет к образованию щелей, деформации металла в местах его фиксации крепежом. Последствия излишней экономии – частый ремонт обшивки.

На заметку! При расчете требуемого количества листов нужно учесть 2 момента:

  • Они укладываются с небольшим (порядка 15 см) «перехлестом».
  • При раскрое не всегда получается обеспечить точность реза по линии.

Рекомендация – определяя объем закупки металлопроката, нужно сделать поправку на некоторый запас (примерно 10%).

g-7

Технология строительства гаража

Фундамент

Небольшой вес конструкции облегчает его возведение. Методика обустройства (разметка, выемка грунта, приготовление раствора и так далее) подробно описана на нашем сайте, достаточно поискать по слову «фундамент». Интереснее другое – какой тип основания выбрать?

lenta

Ленточный

Чаще всего можно встретить рекомендации именно по такому основанию, с оговоркой – мелкозаглубленный фундамент. Но есть ли смысл этим заниматься? Рытье траншеи, сборка и установка армирующего каркаса (а его еще нужно уметь вязать), работа с раствором, его загрузка и уплотнение, гидроизоляция – все это повышает расходы и увеличивает время на возведение. Причем значительно, так как полное отвердевание искусственного камня по всей глубине займет не меньше 3-х недель.

Варианты фундамента

№1 – выкопав небольшую траншею по периметру, уложить ж/б балки. Такое основание обеспечит требуемую прочность. Время на его возведение и затраты – минимальные. Но есть проблема – как к железобетону крепить металлические профильные стойки?

№2 – то же, только вместо балок использовать брус. Гидроизоляцию сделать несложно. На дно траншеи, после засыпки небольшой «подушки», укладывается, например, пленка п/э (толстая). О долговечности такого фундамента спорить можно долго (ж/д шпалы – свидетельство надежности), но то, что монтаж каркаса значительно упростится – несомненно.

svai

Свайный фундамент

Для гаража – отличный вариант. Вкрутить в грунт винтовые сваи (достаточно сечением 108) можно и в одиночку. Останется лишь наварить оголовки и смонтировать несущую раму из швеллера или профильных реек соответствующих габаритов.

Столбчатый

Можно использовать трубы – металлические или асбестоцементные. Единственное, что придется сделать – установить внутри каждой по 3 – 4 прутка (для придания жесткости) и залить в полости бетонный раствор с наполнителем мелких фракций (щебенка, галька). Для фиксации на таком фундаменте опорной рамы арматурные прутья должны возвышаться над срезом трубы.

Вариант:

Выкопать лунки, подсыпать ПГС, установить металлопрофиль большого сечения, укрепить кирпичным боем и залить раствор.

Каркас гаража

После установки вертикальных стоек они скрепляются горизонтальными рейками (опять-таки, профильными) – поверху, понизу и по центру. Еще на этапе проектирования нужно учесть все нюансы обустройства гаража – расположение подвесных конструкций (полки, шкафчики). В соответствии со схемой устанавливаются дополнительные поперечины, на которых вся «начинка» и будет крепиться.

g-8

Если предусмотрена двускатная крыша, то необходимо собрать фермы (треугольной формы). Две крайние + промежуточные (для повышения прочности кровли). Количество последних определяется в зависимости от длины гаража. Данная конструкция, как правило, монтируется на земле, а потом поднимается и крепится на каркасе бокса.

Крепление листов

Ничего сложного в этом нет. Единственное условие – крепеж должен входить в профильные опоры строго перпендикулярно их плоскости. В зависимости от вида листов выбираются саморезы. Для изделий с полимерным покрытием – со специальными шайбами. Особенности фиксации показаны на рисунках.

g-9

Утепление

Минвата – вариант не самый лучший. Придется монтировать обрешетку, качественную паро- и гидроизоляцию, причем с обеих сторон, так как такие плиты постепенно накапливают влагу. А профлисты – это металл, и по определению образования конденсата на них не избежать. Кроме того, полезная площадь гаража после такого утепления несколько уменьшится.

Напыляемые материалы. ППУ для методики «своими руками» не подходит, так как необходимо спец/оборудование. Придется приглашать специалистов и платить им.

Наверное, целесообразнее остановить выбор на пеноплексе. Вся обшивка отличается строгой геометрией, поэтому с фиксацией образцов проблем не возникнет.

Чем крепить? Судя по отзывам, основных способов два – силиконовым клеем или монтажной пеной. Такая внутренняя отделка бокса много времени не займет.

На заметку! Перед монтажом плит пенополистирола все внутренние поверхности следует покрыть гидроизоляционным материалом.

Получается, что никаких особых сложностей в процессе строительства бокса из металлопрофиля возникнуть не должно. Если заранее все спланировать, составить чертеж и подготовить инструмент и материалы, то достаточно пары дней, чтобы личный автомобиль обрел крышу над «головой». Успехов, уважаемый читатель!

Гараж своими руками из металлопрофиля чертежи

Построить гараж своими руками можно из разных стройматериалов, но именно они обеспечивают надежность и долговечность сооружения. Так, гараж из легких щитовых материалов можно смонтировать за 2-3 дня, и даже утеплить его на случай холодов, но будет ли такая постройка надежной, долговечной и удобной в эксплуатации? Поэтому, прежде, чем строить гараж, необходимо разработать проект с привязкой к местности и конкретным материалам, оформить чертежи и продумать все необходимые функции и удобства, которые гараж должен выполнять. После заготовки материалов, выбора строительных инструментов и выбора технологии строительства можно начинать работы. Гараж из металлопрофиля

Размеры самодельного гаража

Строительные нормы и правила № 2.07.01-89 и № 21-01-97 регламентируют строительство отдельного или пристроенного гаража согласно его размерам и местоположению объекта:

  1. Расстояние до соседнего гаража или земельного участка ≥1 метр, расстояние от стоящего рядом жилья ≥ 6 метров;
  2. Гаражные ворота нельзя располагать на одной линии с «красной линией», минимальное расстояние от нее отступ ≥5 метров. «Красная линия» разделяет границы земельных участков. Это условная граница, которая на карте обозначается красной линией и отделяет конкретный участок от соседних кварталов и микрорайонов, улиц, дорого и проездов, площадей и централизованных инженерных коммуникаций;
  3. Стандартный гараж для одной машины имеет габариты 3 х 5 метров, для двух машин – больше по всем сторонам на 4,5-5 метра. Высота гаража должна быть не меньше 2-2,5 метров, свободное расстояние вокруг автомобиля – 1 метр.
Стандартные габариты гаража для одной машины

Размеры будущего гаража влияют на комфортность его эксплуатации. На небольшом земельном участке все поневоле стремятся сэкономить пространство, но минимальные размеры гаража не должны уходить от следующих требований:

  1. Минимальная высота гаража должна быть на 50 см выше среднего роста человека;
  2. Минимальная ширина гаража должна отталкиваться от ширины автомобиля с добавленными 80 см;
  3. Минимальная длина гаража должна соответствовать длине автомобиля, умноженной на 1,5.

Самый дешевый проект самодельного гаража – из металлопрофиля. При соответствующем наружном и внутреннем утеплении, антикоррозийной защите и надежном фундаменте такое сооружение будет служить достаточно долго – несколько десятков лет. Любой чертеж гаража из металлопрофиля опирается на основы каркасного строительства, то есть, сначала создается металлический каркас, который затем обшивается профлистом или другим листовым металлическим прокатом, утепляется и декорируется (также снаружи и внутри). Монтаж каркаса проводится по одной технологии для всех сооружений на основе металлических каркасных элементов. Стандартные габариты гаража для разных легковых автомобилей

Типы кровли для гаража

Кровля такого гаража обычно делается односкатной, так как это – самая простая, но надежная и дешевая конструкция. Нижний скат крыши проходит параллельно одной из стен гаража таким образом, чтобы покатом он был повернут к наветренной стороне. Уклон ската крыши должен обеспечивать беспрепятственный сход снега, талой или дождевой воды. Чтобы правильно рассчитать угол уклона ската, следует принимать во внимание следующие факторы:

  1. Климатическая и географическая зона. Односкатная кровля с уклоном 5-7° широко применяется в регионах с умеренными среднегодовыми осадками или в регионах с сильными ветрами;
  2. Вид кровельного покрытия. Профнастил можно укладывать на крышах любого типа;
  3. Архитектура объекта и соответствие гаража общему виду архитектурного комплекса, если есть рядом стоящие гаражи или другие постройки.

Важно! Уклон односкатной крыши гаража из металлопрофиля должен быть не больше 30°.

Схема гаража из металлопрофиля с односкатной крышей приведена на рисунке ниже: Чертеж металлического гаража с односкатной крышей

Двускатную крышу делают на гаражах с большой площадью или если односкатный вариант не подходит по климатическим условиям.

Важно: В регионах с обильными снегопадами уклон двускатной кровли должен быть больше 45°.

Преимущества гаражей с двухскатной крышей:

  1. На чердаке двухскатной крыши есть много места для чердачного помещения;

Недостатки:

  1. Необходимость конструировать стропильную систему, что представляет определенные сложности при самостоятельном строительстве гаража и крыши;
  2. Большой по сравнению с односкатной расход строительных материалов и увеличение времени строительства.

Стропильная система для двухскатной гаражной крыши делается по наслонной или навесной схеме. Чертеж гаража с двухскатной крышей

  1. Наслонная стропильная система использует деревянные балки-опоры для стропил. Нижняя часть конструкции крепится к вертикальным балкам, верхняя часть опирается на прогоны. В такой схеме сначала монтируется рама крыши, затем – конек. Стропила крепятся с противоположных сторон парами и крепятся к раме;
  2. Навесная стропильная схема делается с упором стропил на стены гаража, вся система собирается из ферм треугольной формы – деревянных или металлических. Так как сам гараж будет собираться из металлопрофиля, то кровельную систему тоже рекомендуется собирать из металлических элементов для надежного сочленения.

Важно: Наслонная стропильная система собирается, если в гараже будут стоять два и больше автомобиля, а в самом боксе будут дополнительные опоры или внутренняя перегородка. Наслонную конструкцию оптимально монтировать для гаражей с пролетами до 5 метров.

Металлические стропильные фермы

Гараж-пристройка

Металлический гараж к дому из любых стройматериалов пристраивается нечасто, но при необходимости осуществления такой комбинации следует знать некоторые особенности:

  1. Общая стена должна изолироваться негорючими материалами, так как гараж, даже металлический, увеличивает риск пожара;
  2. Фундамент гаража должен быть такой же глубины, что и основание дома. Это необходимо, чтобы не вызвать деформаций основного фундамента при пристраивании гаража;
  3. Скат гаражной крыши должен находиться ниже крыши дома. Чтобы фундамент гаража не затопило талыми или дождевыми водами, вокруг гаражного основания делается отмостка с гидроизоляцией. Также гидроизолируется стык кровельных материалов дома и гаража;
  4. Угол наклона гаражной крыши должен быть больше угла крыши дома;
  5. Декоративная отделка гаража-пристройки должна соответствовать декоративному покрытию наружных стен дома.
Гараж-пристройка

Для строительства гаража из металлопрофиля понадобится до двух месяцев – такой достаточно большой срок получается из-за необходимости заливать мелкозаглубленный ленточный фундамент, который будет схватываться и затвердевать не менее 28 суток. Сборка каркаса и обшивка профлистом занимают гораздо меньшее время.

Проект гаража из профнастила включает в себя следующую информацию:

  1. Чертеж гаража в четырехмерной проекции. Основной чертеж содержит:
    1. Наружные и внутренние размеры гаража;
    2. Угол наклона кровли;
    3. Тип ворот – распашные, раздвижные, с вертикальным открыванием, и т.д;
    4. Тип кровельных материалов;
    5. Параметры металлического каркаса.

Расчет бетона для заливки фундамента

При возведения ленточного и столбчато-ленточного фундамента расчеты производятся разными способами. При расчете свайного фундамента используется следующая формула:

Где:

  • V – объем бетонной сваи;
  • r – радиус бетонной опоры;
  • h – длина бетонной опоры;
  • π – математическая постоянная величина = 3,14.
Ленточный фундамент гаража

Для расчета бетона ленточного фундамента нужно знать длину (L), высоту (H) и ширину (B) ленты. Общий объем бетона рассчитывается так:

При расчете количества профнастила вся площадь кровли раскладывается на простые геометрические фигуры, и отдельно вычисляется площадь каждой из них:

  1. Площадь прямоугольного треугольника – S= ½ x a * b, где a и b – катеты треугольника;
  2. Площадь остроугольного, тупоугольного, разностороннего, равнобедренного или равностороннего прямоугольника – S = ½ * а * h, где а– стороны треугольника, h– высота, опущенная на сторону треугольника;
  3. Площадь прямоугольника – S= a * b, где a и b – стороны прямоугольника.

Строительство гаража

Инструменты для строительства металлического гаража

Для строительства фундамента и монтажа металлического каркаса нужны такие инструменты:

  1. Емкость для замешивания раствора или бетономешалка;
  2. Ручной или электробур, сварка и шуруповерт;
  3. Лопата, деревянные колья и строительный шнур;
  4. Пассатижи, ножницы по металлу или шлифмашинка;
  5. Отвес и уровень;
  6. Метизы: саморезы, гвозди, винты, болты, шайбы и гайки, заклепки;
Свайный фундамент

Участок подготавливается следующим образом:

  1. Места закладки фундамента расчищается и выравнивается;
  2. По наружному и внутреннему периметру фундамента натягивается шнур на колышках;
  3. Размечается смотровая яма.
Возведение свайного фундамента
  1. По разметке роется траншея шириной 0,4 м, дно траншеи трамбуется;
  2. Бурятся скважины глубиной 0,4 м и 0,4 м для заливки свай, дно скважин трамбуется;
  3. Дно скважин закрывается песчаной подушкой слоем 0,1 м, увлажняется и трамбуется;
  4. В скважины устанавливаются бетонные или асбестоцементные сваи;
  5. Вяжется и сваривается арматурный пояс для свай из арматуры 12-14 мм, устанавливается в каждую скважину;
Армирование свай

Далее сваи заливаются бетонным раствором:

  1. Первая свая заливается наполовину, опора приподнимается на 10-15 см, чтобы раствор залил дно скважины. После этого сваю можно заливать бетоном до конца;
  2. Таким же образом заливаются остальные сваи;
  3. Опоры закрываются гидроизолятором, верх сваи поливается водой 2-3 дня, чтобы раствор при затвердевании не растрескался.
Как заливается бетонная лента
  1. Монтируется деревянная опалубка выше уровня основания на 8-10 см, стенки опалубки гидроизолируются;
  2. Вяжется или сваривается армокаркас высотой 0,4 м, шириной 0,2 м, устанавливается на дно траншеи на подкладки высотой 4-5 см;
  3. Траншея заливается бетоном, который затвердеет через 28 суток, после чего опалубка разбирается, и на ленте формируется металлический каркас гаража.
Ленточный фундамент и смотровая яма
Пол в гараже настилается в несколько заходов
  1. Черновой пол защищается от влаги несколькими слоями рубероида;
  2. Вдоль стен гаража прокладывается демферная лента;
  3. Смотровая яма обносится опалубкой, пол заливается слоем бетона 0,3 м;
  4. После затвердевания чернового бетонного пола делается чистовая стяжка толщиной 4-5 см.
Бетонный пол в гараже

Металлический каркас можно собрать отдельно на грунте из разных деталей или смонтировать сразу на фундаменте. Опорные несущие трубы режутся в размер и соединяются сваркой или метизными соединениями. Периметр фундамента обносится стартовым профилем, к которому крепятся металлические углы и промежуточные опорные трубы. Все стены гаража усиливаются стальными поперечинами.

Далее собирается рама для обустройства крыши гаража. Стропильная система собирается на земле, затем конструкция поднимается и крепится к стенкам гаража. Параллельно монтажу крыши производится задел для сборки ворот: сваривается рама, к которой привариваются петли для навешивания створок ворот. Металлический гаражный каркас и стропильная система

Обшивка каркаса профлистом
  1. Первый лист крепится на заклепки или болты на углу каркаса;
  2. Второй лист монтируется внахлест на одну волну профнастила. Перехлест герметизируется, стыки скрепляются болтами. Таким образом обшивается весь каркас;
  3. Рама для воротных створок закрывается стеновым профнастилом;
  4. Стропильная система крыши застилается гидроизоляцией, монтируется водосточная система;
  5. По кровельной обрешетке крепятся ветровые планки.
Обшивка гаража профлистом

Обшивка кровли листами профнастила:

  1. Первый лист крепится сверху боковой ветровой планки, профнастил выравнивается и крепится саморезами с силиконовыми прокладками через волну на расстоянии 40-50 см друг от друга;
  2. Остальные листы профнастила укладываются внахлест с расстоянием 7-10 см.

Результатом самостоятельной работы будет гараж из металлопрофиля, который нужно будет утеплить изнутри.

Как построить гараж из металлопрофиля своими руками

Гараж из металлопрофиля — это лёгкая конструкция для обеспечения сохранности автомашины. Для строительства такого сооружения своими руками каждый автовладелец должен следовать основным правилам и инструкциям.

Достоинства и недостатки металлопрофиля

Металлический профиль входит в число ведущих стройматериалов, используемых в возведении небольших зданий и сооружений. Он имеет ряд бесспорных достоинств:

  1. Скорость. Возведение гаражного помещения из этого материала занимает всего несколько дней.
  2. Лёгкость установки. С монтажом металлопрофильных листов может справиться даже начинающий строитель.
  3. Малая себестоимость. Если вы строите гараж самостоятельно, платить придётся только за материалы. Если вы нанимаете обученных людей, стоимость их работы будет намного ниже, чем при строительстве кирпичной постройки.
  4. Долговечность. Несущий металлопрофиль может использоваться в течение 30 лет и более.
  5. Мобильность. Если нужно, гаражная конструкция легко разбирается и переносится на другое место.
  6. Устойчивость к высокой температуре.
  7. Огнеупорность.

Металлический профиль — лёгкий материал. Его можно использовать даже в местах, где возведение капитальных зданий официально под запретом. Однако и он не лишён определённых минусов:

  1. При сильном механическом воздействии лист может деформироваться. Вернуть ему изначальное состояние нельзя, однако можно заменить.
  2. Слабая теплопроводность. Температура в неутеплённой гаражной постройке из металлопрофиля будет совпадать с уличной. Этот недостаток устраняется с помощью внутреннего утепления здания.

Можно сделать вывод: металлопрофиль — идеальный строительный материал для возведения лёгких зданий. Капитальные строения лучше делать из камня или кирпича.

Подготовка к работе

Строительство любого здания требует тщательной подготовки. В процессе рассчитываются и закупаются инструменты и материалы, расчищается место под будущую застройку.

Подбор строительного материала

Для возведения стен гаража вам потребуется металлический профиль, в маркировке которого есть литеры «С» или «ПС». Буква «С» означает, что материал относится к стеновому типу.

Виды профнастилаВиды профнастила

Разновидности и область использования профнастила

Также нужно обращать внимание на величину волны. В первую очередь это касается самостоятельного выбора материала. Если предлагаемый профнастил имеет маркировку С-20, это означает, что высота волны составляет 20 мм. Этот показатель оказывает влияние на жёсткость листа металлопрофиля и, как следствие, всей постройки. Однако он же сделает её значительно дороже.

Профнастил в разрезеПрофнастил в разрезе

Стандартный лист состоит из нескольких слоев

Наиболее дешёвым является металлический профиль с маркировкой С-8 или С-10, с высотой волны, равной 8 или 10 мм. Однако если вы будете использовать для постройки этот материал, вам придётся чаще крепить его к профилю. Это снизит герметичность здания. Также следует учитывать, что тонкие листы будут «гулять» во время сильного ветра. Результатом будет разбалтывание профнастила и своеобразный звук. Если планируется строительство гаража в ветреном регионе, лучше использовать материал с высокой волной.

Ещё один важный показатель — толщина листа. В продаже есть профнастил толщиной 0,4 – 1 мм. Для строительства гаражной постройки можно ограничиться 0,5 мм.

Расчёт материалов

Стандартный гараж на одну автомашину имеет следующие размеры:

  • Длина — от 4,5 м, чтобы свободно вмещать любую легковую машину или ГАЗель.
  • Ширина — 3,5 м.
  • Высота конструкции составляет 2 м или более, в зависимости от автомашины.

Для создания такого строения потребуется комплект материалов:

  1. Для строительства фундамента — 4–5 мешков цемента и просеянный песок.
  2. Для возведения металлического каркаса гаража — около 70 м профильной трубы 40*20 мм.
  3. Для изготовления дополнительных рёбер жёсткости — около 50 м профильной трубы 20*20 мм.
  4. Для обшивки строения потребуется 23–25 листов металлопрофиля.
Размеры для гаражаРазмеры для гаража

Указаны стандартные цифры из расчета на одну автомашину

Если планируется строительство гаража на две машины, его ширина увеличивается примерно вдвое, остальные показатели остаются на том же уровне.

Чтобы самостоятельно рассчитать количество металлического профиля, необходимого для возведения гаражной постройки, нужно знать, что высота каждого листа соответствует высоте стены, а длина здания — ширине нескольких листов.

Инструменты

Кроме труб, цементного раствора и металлопрофиля, для возведения гаража потребуется следующий набор инструментов:

  1. Болгарка. С её помощью нарезаются металлоконструкции, потому в комплектацию должен входить отрезной круг для металла.
  2. Электрический лобзик и специализированные ножницы для резки металла.
  3. Сварочный аппарат
  4. Шуруповёрт и комплект саморезов. Подойдут крепежи по металлу.
  5. Арматура
  6. Строительный уровень

Инструкция по строительству гаража из профнастила своими руками

Строительство гаража из профнастила проводится в несколько этапов:

  1. Строительство фундамента. Чаще — монолитная плита из бетона, выполняющая также функции пола. Сам фундамент строится в течение пары дней, однако, для окончательного созревания раствора потребуется несколько недель.
  2. Изготовление каркаса. Вертикальные стойки устанавливаются на этапе строительства фундамента, к ним привариваются прочие элементы конструкции.
  3. Монтаж профнастила. Материал нарезается в размер (при необходимости), затем устанавливается на стены и крепится саморезами с резиновыми прокладками.
  4. Монтаж ворот.

Разберём каждый этап подробнее.

Подготовка площадки и возведение фундамента

В самом начале подготавливается площадка для дальнейшего строительства. Место очищается от растений и т.д. и тщательно выравнивается. При выборе места для постройки учитывается несколько факторов: удобство подъезда, возможность использования распашных ворот, местоположение относительно соседних построек.

Строительство фундамента проходит следующим образом:

  1. С размеченной площадки убирается грунт. Для лёгкой гаражной постройки достаточно снять полметра земли. На дно укладывается песчаная засыпка. Её необходимо выровнять, утрамбовать и залить водой.
  2. По периметру фундамента возводится деревянная или щитовая опалубка.
  3. На дно укладываются арматурные прутья. Они усиливают фундамент. Диаметр изделия — 10–12 мм, расстояние между прутьями — 15–20 см. Укладка происходит крест-накрест, арматуры связываются металлической проволокой.
  4. Опалубка заливается бетоном. Чтобы не возникало пузырьков воздуха, его необходимо периодически пробивать прутком, например, куском арматуры. Бетон заливается до уровня почвы.ФундаментФундамент

    Основное требование: фкндамент должен выдерживать вес авто

  5. Готовая поверхность разравнивается правилом, после чего бетон необходимо оставить до полного созревания в течение двух-трёх недель. В это время нельзя перегружать основание будущей постройки.

В бетонную стяжку можно добавить модифицирующие компоненты, повышающие водостойкость и пластичность. Такими добавками являются жидкое стекло и некоторые другие смеси.

Возведение каркаса

Каркас гаража собирается из обычной профилированной трубы. Делается это следующим образом:

  1. Профиль нарезается на части заданного размера.
  2. Каркас боковой стены выкладывается на гладкой основе и скрепляется. Для крепежа часто используется сварка или саморезы. Вертикальные стойки следует располагать так, чтобы расстояние между ними составляло 40–50 см, а на весь лист профнастила приходилось три перекладины. После сборки каркаса необходимо проверить перпендикулярность его углов. Для этого сравниваются диагонали каркаса: их равенство означает, что углы прямые.Металлический каркасМеталлический каркас

    Металлический каркас с двускатной крышей

  3. Аналогичным образом собирается противоположная стена.
  4. Размеры задней стены определяются в зависимости от типа крыши. При односкатном варианте она изготавливается в прямоугольной форме, при двускатной кровле к конструкции присоединяется фронтон.
  5. Вид фасадной стенки зависит от размера ворот. Нередко она состоит из двух боковых частей и фронтона, между которыми расположено пространство для рамы.

Готовый каркас крепится на застывшем фундаменте. Вначале монтируются стенки, с помощью строительного уровня выставляются по вертикали и крепятся между собой сваркой. Дополнительное крепление каркаса на основе можно сделать с помощью дюбелей и металлических уголков.

Как сделать ворота

В домашних условиях проще всего изготовить распашную конструкцию из металлопрофиля. Гаражные ворота такого типа состоят из металлической рамы и двух створок.

Несущая конструкция изготавливается из металлических брусков. Высота — около двух метров, ширина — 2,8–3 м, точные размеры строго индивидуальны. Рама собирается следующим образом:

  1. Измеряются габариты проёма. От точности замеров будет зависеть и установка рамы.
  2. Из стального уголка с квадратным сечением нарезаются заготовки.
  3. Готовые стойки раскладываются на идеально ровной поверхности, выставляются по уровню и выравниваются. Чтобы выровнять конструкцию по горизонтали можно использовать специальные подкладки. С помощью измерения и сравнения диагоналей проверяются и регулируются прямые углы.
  4. Готовая рама сваривается. Для наилучшего прилегания воротных полотен, внешняя сторона делается максимально гладкой и ровной. Швы, оставшиеся от сварки, шлифуются болгаркой.

Следующий этап — сборка каркаса створок. В процессе работы используется стандартный профиль 60х20 мм. Сборка происходит аналогичным образом: нарезаются элементы каркаса, раскладываются на ровной поверхности, выставляются, регулируются и свариваются между собой. С внутренней стороны каждой створки крепятся 1–2 металлические перекладины, обеспечивающие жёсткость конструкции.

Изготовление гаражных воротИзготовление гаражных ворот

Створки можно прикрепить к раме и потом встраивать всю конструкцию в общий каркас

Следующий этап — обшивка. Её можно сделать стандартными металлопрофильными листами, с нахлестом на 1–2 см. Для крепления листов к каркасу используется сварка или саморезы по металлу, шаг крепления — через волну.

Крепление ворот к раме осуществляется при помощи строительных скоб и петель. При стандартном размере ворот достаточно приварить по две петли на каждую створку. После монтажных работ стыки обрабатываются краской либо обезжиривателем. В последнюю очередь врезается гаражный замок. В качестве альтернативы можно установить щеколду.

Изготовление крыши

В первую очередь монтируются стропила. Для этого используется профилированная труба. Размер отрезка равен расстоянию между противоположными сторонами гаража. Шаг определяется индивидуально и зависит от климата (в снежных регионах он меньше) и веса профнастила.

Если вы изготавливаете холодную крышу, кровля будет состоять из следующих элементов:

  1. Гидроизолирующий слой.
  2. Обрешётка.
  3. Верхнее покрытие из профнастила.

К стропильной системе крепится изоляция. В этом качестве часто используется стандартный рубероид. Поверх крепится обрешётка из дерева либо металла. Для односкатной или плоской крыши подойдёт конструкция из металлопрофиля. Соединение отдельных элементов обрешётки выполняется с помощью сварки, все соединения покрываются эмалью или грунтовкой. Это позволит избежать коррозии.

Способы крепления профнастилаСпособы крепления профнастила

Показаны способы крепления металлопрофиля к обрешетке и друг к другу

К обрешётке крепится профнастил. Для этого используются самонарезающие винты с цинковым покрытием. Чтобы не царапать покрытие, на них надеваются резиновые шайбы.

Обшивка гаража

Обшивка гаражной постройки профнастилом производится только после полного застывания бетонной смеси. Это позволит исключить возможное движение каркаса с последующей деформацией металлопрофильных листов.

  1. Крепление начинается с края одной из боковых стен. Первый лист профнастила выставляется по уровню так, чтобы все края плотно прилегали к каркасу. Крепление осуществляется с помощью саморезов по металлу, имеющих шестигранную шляпку. Использование резиновой прокладки обеспечит дополнительную гидроизоляцию и защитит металлопрофиль от ржавчины в местах соединений. В первую очередь ухватывается крайний верхний угол, после чего лист тщательно выравнивается и крепится по всей площади, исключая места нахлеста со следующим.
  2. Второй лист устанавливается внахлёст на одну волну и выставляется на одном уровне с первым. В нескольких точках оба элемента скрепляются между собой и крепятся к каркасу. Затем второй лист так же крепится к основе по всей площади, исключая последнюю волну, которая пойдёт внахлёст с третьим. Таким образом устанавливаются все остальные элементы обшивки.
  3. Обшивка кровли начинается с монтажа водостока и ветровых планок. Вначале крепятся крючки для водостока, затем в них укладывается труба. Затем по периметру устанавливаются ветровые планки, представляющие собой гнутые листы железа. Они необходимы для того, чтобы под крышу не попадали осадки. Один из краёв планки должен соединяться с водостоком.
  4. Далее на крышу укладываются листы металлического профиля и крепятся к обрешётке. Укладка происходит снизу вверх, с небольшим нахлестом сверху. Это позволит избежать попадания осадков под кровлю.

Утепление и внутренняя облицовка

Гараж из металлопрофиля утепляется достаточно редко. Если не планируется отопление помещения, особого смысла от установки утеплителя не будет. При желании это можно сделать за несколько часов.

Утеплитель может быть листовым или рулонным. Основная разница — в способе монтажа.

  1. На стены гаража наклеивается термоизоляционная плёнка. Она препятствует выходу тепла наружу и не препятствует появлению конденсата.
  2. Листовой утеплитель (изоплекс, пенопласт, пеноизол или другой подобный материал) наклеивается на профиль. Стыки обрабатываются монтажной пеной.
  3. Для установки рулонного утеплителя потребуется каркас из реек. Деревянные или металлические детали монтируются к каркасу. Промежуток между элементами — 50–70 см. Под установленные планки подкладывается утеплитель.Укладка утеплителяУкладка утеплителя

    Утеплитель укладывается между элементами каркаса

  4. Поверх укладывается слой пароизоляции (например, фольги либо полиэтилена) и крепится чистовой облицовочный материал. В этом качестве может использоваться пластиковая или деревянная вагонка.

Советы

  • Соединяйте металлопрофильные листы с помощью шурупов. В случае надобности, это позволит разобрать или отремонтировать гараж.
  • С помощью профнастила можно укрепить деревянное строение. Для этого достаточно облицевать его листами. Предварительно можно уложить слой теплоизоляции.
  • Из металлопрофиля можно изготовить не только гараж, но и хозяйственную постройку, например, небольшой сарай или мастерскую.
  • Теоретический срок эксплуатации гаражного строения из профнастила доходит до 70 лет. Практический — чуть меньше. Чтобы конструкция прослужила дольше, следует проводить периодическую проверку соединений и стыков. Кроме этого, стены помещения нужно ежегодно окрашивать. Это позволит избежать появления ржавчины и сохранит презентабельный вид здания на годы.

Видео: Гараж из металлопрофиля своими руками

При самостоятельном строительстве гаража из металлопрофиля важно помнить: стыки и сколы окрашиваются или обрабатываются обезжиривающими составами. Это продлит срок эксплуатации постройки.

выбор материала, проект и постройка

Для строительства гаража можно использовать различные материалы, включая металлопрофиль. Чтобы защитить сооружение и создать внутри комфортные условия, необходимо учитывать ряд показателей материала. Следуя инструкции, возможно соорудить своими руками гараж из металлопрофиля.

Особенности и характеристика металлопрофиля

В производстве металлопрофиля используется тонколистовая сталь, что делает материал легким и гибким. Металлические листы с каждой стороны покрыты тонким слоем цинка в целях предотвращения образования коррозии. С помощью полимеров придается декоративный внешний вид.

Выбирая профнастил, важно обращать внимание на маркировку, которая информирует о его назначении и базовых технических параметрах. Материал различают по нескольким характеристикам, включая:

  • толщину и жесткость полотен;
  • уровень защиты от ржавления;
  • высоту, ширину и форму волны.

Преимущества и недостатки материала

 Материал обладает рядом сравнительных преимуществ и недостатков. В перечень положительных характеристик входят следующие:

  1. Устойчивость к возгоранию и отсутствие деформации при влиянии высокой окружающей температуры.
  2. Наличие ребер жесткости, которые повышают надежность и прочность.
  3. Разнообразие выбора цветовых вариантов.
  4. Небольшая масса, что упрощает транспортировку и монтаж.
  5. Длительный период эксплуатации.
  6. Высокая экологичность.

Основным недостатком металлопрофиля является потеря насыщенности цвета из-за постоянного воздействия ультрафиолетовых лучей. Также к минусам относится отсутствие антикоррозийного покрытия на торцах листов и появление ржавчины на местах сколов.

железное строение

Какой металлопрофиль выбрать для строительства гаража

 При возведении гаража потребуется материал для стен, кровли и ворот. Толщина полотен для каждого элемента строения может быть разной. Выбирая материал, нужно учитывать следующую маркировку:

  1. Марка С — материал для возведения фасада, внутренних перегородок, кровли.
  2. Марка Н — профлист, используемый в несущих и опорных элементах, а также для сооружения крыш с большой площадью. Материал отличается высокой волновой поверхностью и ребрами повышенной жесткости.
  3. Марка НС — материал универсального предназначения.

После буквенных символов указывается цифра, обозначающая высоту волны. Для сооружения гаража подходит показатель не менее 20. Следующие цифры указывают на рабочую ширину и толщину в мм.

выбор листов

Выбор и подготовка места для строительства

Подбирая место для расположения гаража, нужно руководствоваться физическими возможностями и удобством использования постройки. Главным критерием является свободный проезд автомобиля. В целях экономии свободного пространства допускается пристроить гараж к имеющемуся зданию. В данном случае понадобится возводить на одну стену меньше.

Для расположения гаража нельзя выбирать участки с плодородным грунтом. Под фундаментом может начаться гниение органических элементов, из-за чего конструкция постепенно наклонится.

Выбрав место, достаточно очистить его от мусора и выполнить разметку по заранее определенным габаритам. Для разметки пространства можно использовать колышки, арматуру и веревку.

стоит стремянка

Инструменты для сборки гаража

 Строительство гаража требует использования большого количества инструментов и материалов. В частности, для сборки конструкции потребуются:

  • каркасные профильные трубы;
  • тепло- и пароизоляционный материал;
  • шуруповерт;
  • набор саморезов и шурупов;
  • лопата;
  • плоскогубцы;
  • рулетка, строительный уровень и маркер для замеров и разметки;
  • щебенка и цемент.

профильные трубы

Составление проекта и сметы расходов

На этапе разработки проектной документации составляется комплексный наглядный чертеж с указанием используемых материалов и габаритов каждого элемента.

Подготавливая проект небольшого мобильного гаража, достаточно сделать план, состоящий из двух схем — чертеж каркасного элемента и зашивки. Для других построек требуется комплексный проект. На основании разработанной документации составляется финансовая смета.

Проекты гаражей из профнастила

Проектная документация содержит не только технические характеристики будущей постройки, но и внешний вид гаража. Разрабатывая проект, важно учесть стилистику окружающих зданий и ландшафтный дизайн, чтобы конструкция гармонично смотрелась на территории. Большое разнообразие цветовых решений профнастила позволяет выбрать необычный вариант и реализовать уникальный проект по собственным предпочтениям.

открытые ворота

Составление чертежа

Чертеж здания составляется с целью определения всех размеров. Для стандартной постройки требуется указать такие параметры, как длина, ширина и высота строения, наклон крыши и уровень пола. При создании проекта нужно учитывать, что часть внутреннего пространства придется на утеплительные и шумоизолирующие материалы.

При возведении стационарной постройки, которая размещается на постоянном месте, можно по желанию добавить чертежи фундамента и подвала либо смотровой ямы.

Чтобы изобразить все эскизы, можно использовать линейку и соблюдать масштабирование либо сделать чертеж от руки. Для составления точного и подробного проекта следует прибегнуть к специализированным компьютерным программам, которые обладают функцией объемного моделирования конструкций.

проекты чертежей

Составление сметы

Подготовка сметы является заключительным подготовительным действием. Определив перечень всех затрат на материалы и инструменты, удастся скорректировать выделяемый бюджет. Стандартная смета на возведение гаража с применением профлиста включает:

  • полный перечень и объемы работ;
  • количество и стоимость стройматериалов;
  • расходы на транспортировку материалов;
  • накладные затраты;
  • итоговую стоимость материалов и запланированных монтажных работ.

Проведение работ

Завершив подготовительные работы, можно приступать к непосредственному монтажу постройки из металлопрофиля. Чтобы возвести прочную конструкцию, которая прослужит долгие годы, необходимо при возведении соблюдать последовательность действий и придерживаться перечня стандартных строительных правил.

внутренние работы

Фундамента и пола

Выполненный из металлопрофиля гараж является относительно легкой конструкцией, которая не требует мощного основания. В большинстве случаев достаточно устроить столбчатый фундамент, мелкозаглубленную ленту или плиту. Поскольку пол потребуется забетонировать, оптимальным вариантом будет утепленная шведская плита с габаритами на 20-40 см больше с каждой стороны.

Перед закладыванием фундамента нужно продумать способ отведения грунтовых вод, чтобы предотвратить затопление. Возводить плиты можно только на ровных поверхностях, поэтому нужно сначала выравнивать территорию и разметить габариты основания. В процесс монтажа фундамента и пола также необходимо:

  • выкопать грунт на глубину 30-40 см согласно обозначенной разметке;
  • утрамбовать почву на основании и стенках котлована;
  • сформировать песчаный слой толщиной около 15 см;
  • уложить геотекстиль и слой гравия;
  • обустроить инженерные коммуникации;
  • установить плиты пенополистирола и рубероид;
  • выстроить опалубку по периметру плиты;
  • залить бетон.

монтаж стен

По желанию можно проложить поверх бетонного фундамента слой теплоизоляции. Перекрыть утеплитель можно кафелем или другим схожим материалом.

Возведение каркаса

Собирать каркас можно непосредственно на обустроенном фундаменте либо отдельно от него. Для возведения каркаса необходимо выполнить следующие действия:

  • смонтировать стартовый профиль, при помощи которого будет сформировано нижнее основание периметра здания;
  • воспользовавшись сварочным аппаратом, зафиксировать угловые стойки;
  • сформировать верхнюю обвязку из углового швеллера;
  • установить промежуточные стойки, которые изготавливаются из профильной трубы;
  • закрепить трубы для устройства кровли и сформировать ее наклон.

возведение каркаса

Монтаж металлопрофиля

Основным этапом строительства гаража является установка профнастила. Материал должен закрепляться вертикально при помощи саморезов с прорезиненной прокладкой. Фиксаторы надежно закрывают сквозные отверстия, предотвращают проникновение жидкости внутрь помещения и не повреждают поверхность профлистов. Процесс монтажа металлопрофиля выполняется в несколько этапов:

  1. Установка первого листа. Он закрепляется саморезами на угловую стойку, и от правильности его монтажа зависит надежность конструкции. Сначала фиксируется верхний угол, далее вся сторона, а затем можно крепить металлопрофиль по всему периметру. Средний промежуток между саморезами должен составлять порядка 30 см.
  2. Монтаж оставшихся листов. Фиксация материала выполняется внахлест на одну волну. К каркасу прикрепляются 2 листа, после чего профнастил пришивается по профилю. Заключительная волна связывается со следующей частью обшивки.
  3. Покрытие стыков герметиком. Обеспечение герметичности конструкции необходимо для защиты от проникновения влаги и скопления конденсата.

Чтобы ровно установить листы металлопрофиля, рекомендуется использовать отвес, нивелир либо строительный уровень. Положение профнастила следует выверять по горизонтали и по вертикали.

укрепление крыши

Монтаж кровли

Выполненная из металлопрофиля гаражная крыша может быть одно- либо двускатной. Тип кровельного покрытия и уклон необходимо определить на стадии подготовки проектной документации. Если гараж пристраивается к другому зданию, достаточно обустроить только 1 скат с уклоном более 8 градусов. Монтаж кровли выполняется следующим образом:

  1. Сборка каркаса и обрешетки. При монтаже закрепляются стропильные пары, укрепленные откосами из металла. Количество стропил соотносится с числом вертикально расположенных опор.
  2. Укладка листов. Монтаж кровельного покрытия выполняется внахлест на одну волну либо на расстоянии 20 см. Стыки и зазоры обрабатываются битумными герметиками. Около 35 см покрытия остается за краем крыши.

Строим гараж из металлопрофиля своими руками + чертежи, фото и видео гараж из металлопрофилягараж из металлопрофиля

Добавил(а): Максим Овсянников 18 марта

Построить гараж из металлопрофиля своими руками под силу каждому домовладельцу. Вам не понадобятся специфические навыки. Достаточно изучить технологию и следовать её основным требованиям.

Что такое гараж из металлопрофиля

Гараж из металлического профиля — прочное и удобное помещение для стоянки автомобиля. Он не требует мощного фундамента, больших финансовых затрат и строительных навыков.

Металлопрофиль — профилированный стальной лист, покрытый полимерным слоем. Материал используется для облицовки стен, перегородок, ограждений. Для защиты от ржавчины листы металлического профиля обрабатываются цинковым или алюмоцинковым покрытием. Иногда используется алюмокремниевое, однако оно менее устойчиво к внешним воздействиям. Лучшую защиту даёт алюмоцинковое.

Специалисты считают металлический профиль лучшим строительным материалом для возведения малых зданий. Среди основных преимуществ можно выделить:

  1. Скорость монтажа. На строительство гаража из металлопрофиля может уйти пара дней.
  2. Лёгкость строительства. Строитель может не обладать специфическими навыками, достаточно следовать основным правилам возведения построек.
  3. Малая стоимость материалов и работ. Даже если придётся нанимать профессионалов для строительства гаража, стоимость услуг будет в несколько раз дешевле, чем при возведении каменной постройки.
  4. Долговечность. Металлопрофиль с качественным полимерным покрытием может прослужить до 30 лет.
  5. Мобильность. При необходимости конструкцию из металлического профиля можно демонтировать и переместить в другое место.
  6. Негорючесть.
  7. Металлопрофиль — лёгкий материал. Благодаря этому он может использоваться для возведения временных построек в местах, где строительство капитальных гаражей запрещено законом.

Однако существуют и определённые недостатки:

  1. Возможность деформации при ударе. После этого вернуть листу первоначальный вид невозможно, однако возможна его замена.
  2. Слабая теплопроводность. Гараж из профнастила очень холодный. Проблема решается с помощью внутреннего утепления постройки.
  3. Повышенный уровень шума во время дождя. Избавиться от этого можно с помощью изоляционных материалов.

Виды гаражей: фото

Гараж с двухскатной крышей
На крышу можно уложить и металлочерепицу
Пример гаража с двухскатной крышей и ролл-воротами
Рулонные ворота устанавливаются при отсутствии места для распашных
Самодельный гараж с распашными воротами
Распашные ворота делаются из того же металлопрофиля, что и весь гараж

Односкатный гараж
В самодельный гараж из металлопрофиля можно встроить все типы ворот

Выбор материалов

С точки зрения конечного потребителя, металлопрофиль — это рифлёный металлический лист, пропитанный несколькими покрытиями. При выборе материала для строительства гаража нужно обращать внимание на маркировку:

  1. Буква «Н» характеризует несущую способность. Металлический профиль с такой меткой отличается большой толщиной листа и высотой волны. Дополнительные бороздки увеличивают жёсткость материала.
  2. «НС» — это несуще-стеновой металлопрофиль, имеющий среднюю волну и толщину листов.
  3. «С» — стеновой профнастил. Используется в обшивке возведённых стен.

Металлический профиль с маркировкой «Н» считается самым крепким, потому при строительстве гаража с нуля стоит использовать именно его.

Цифры, проставленные в маркировке сразу за буквой, указывают высоту волны. Этот показатель может составлять от 8 до 100 мм. Косвенно это говорит и о толщине материала.

К примеру, параметры листа Н-75 следующие:

  • Толщина листа находится в диапазоне 0,7–1,0 мм.
  • Предельная нагрузка на 1 квадратный метр листа — от 9,2 кг до 12,0 кг.
  • Высота волны — 75 мм.

Рассчитать количество металлопрофиля, которое понадобится при строительстве, очень легко, достаточно определиться с размерами строения. Длина постройки равна ширине нескольких листов. Высота гаража от фундамента до крыши равна высоте одного листа. Закупая материал, следует прибавить к заданной длине здания 10 процентов — это необходимо для стыковки листов внахлёст.

Кроме металлопрофиля, в процессе строительства понадобятся такие материалы, инструменты и комплектующие:

  1. Каркасные трубы.
  2. Утеплитель.
  3. Инструменты: шуруповёрт, дрель, кусачки, уровни, лопаты, ёмкость для замеса.
  4. Расходники: саморезы, профили, песок, щебень, цемент.

Строим гараж своими руками

Перед покупкой материалов и началом работ необходимо найти и расчистить площадку для будущего строения и составить подробный чертёж.

Выбор и подготовка места

При выборе площадки для строительства гаража нужно руководствоваться целесообразностью и удобством. Если какое-то место более подходит для строительства бани или беседки, для гаража можно подобрать другой участок. Основное требование — отсутствие препятствий к выезду автомобиля.

В идеале линия ворот гаража должна располагаться на одном уровне с линией забора. Это гарантирует беспрепятственный выезд автомобиля на улицу и позволяет не ставить на этом участке ограду.

В целях экономии гараж из металлопрофиля можно пристроить к существующему зданию. В таком случае можно не строить одну из стен, но из-за повышенной шумопроводимости материала пристройку не нужно устанавливать рядом с жилым домом.

Для строительства гаража нельзя выбирать место с плодородной землёй. Под зданием начнётся гниение органических веществ, в результате чего возможен перекос конструкции.

Выбранная местность очищается от мусора и зарослей и размечается с помощью колышков, арматуры и верёвки, которая будет указывать размещение всех сторон будущего гаража.

Составление чертежа

Создание чертежа с указанием всех размеров и материалов не является обязательным условием возведения гаража, однако очень полезно людям, не имеющим опыта работы в строительстве.

В чертеже можно указывать все размеры и характеристики будущего строения, включая уклон крыши и высоту пола. Стандартные параметры гаража для одной машины следующие:

  • Длина строения — 6 метров.
  • Ширина — 3 метра.
  • Высота стен — 2 метра. Ещё полметра или немного больше приходится на крышу.

В чертеже указываются все детали, их размещение и размеры

При создании чертежа и строительстве нужно помнить, что часть внутреннего пространства заберут изолирующие материалы.

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки». Он состоит из двух схем:

  1. Чертёж каркаса здания.
  2. Чертёж зашивки.

В случае, если возводится стационарное строение, устанавливаемое на постоянное место, могут добавляться также чертежи фундамента и смотровой ямы.

Проект может включать несколько чертежей с разных точек



План работ

Возведение гаража из металлического профиля проходит в несколько последовательных этапов:

  1. Подготовка фундамента.
  2. Монтаж сборного металлического каркаса.
  3. Обшивка.
  4. Установка кровли.

Заливка фундамента и пола

Любое строительство начинается с подготовки основания. Именно фундамент принимает на себя основной вес здания, и от того, насколько качественно он сделан, зависит срок службы всей конструкции.

Возведение основания происходит по шагам:

  1. Разметка по периметру, если это не было сделано на этапе подготовки площадки. По углам вбиваются небольшие колышки, между которыми натягивается стандартная строительная нить.
  2. Рытьё траншеи. Металлопрофиль относится к лёгким материалам, потому достаточно углубиться в грунт на полметра.
  3. Бурятся скважины для каркасных стоек. Эти же столбы будут играть роль свай фундамента, увеличивая сопротивляемость сезонным сдвигам почвы. Глубина — от полуметра, стойки должны заходить с небольшим запасом.
  4. Траншея заливается цементным раствором. Рекомендуется разводить раствор в пропорции 1 ведро цемента на 2 ведра песка.

Если планируется обустройство смотровой ямы, копается котлован, размеры которого примерно на метр превышают плановые габариты. На дно также засыпается песок и утрамбовывается. В случае если грунтовые воды на участке расположены близко к поверхности, по периметру ямы делается дренаж, трубы которого выходят в ближайшую сливную систему. Стенки ямы монтируются из бетонных плит и выравниваются кирпичом. Работа должна быть завершена до заливки пола.

Ширина ямы зависит от габаритов автомашины

Далее можно приступать к заливке пола. Обычно для этого используется бетон.

  1. Поверхность засыпается песком. Он должен быть ниже стенок смотровой ямы примерно на 10 сантиметров.
  2. По всему периметру фундамента закрепляется демпферная лента. Она будет препятствовать возможной деформации пола при повышении или понижении температуры.
  3. На засыпанный и утрамбованный песок укладывается слой гидроизоляции. Для этого подойдёт толстая плёнка из полиэтилена или рубероид.
  4. На гидроизоляционный слой укладывается арматурная сетка. Диаметр прутьев — 10–12 мм.
  5. Поверх заливается бетон. Готовая поверхность расправляется правилом.

Уложенный пол должен просохнуть. Для этого может понадобиться до трёх недель.

Видео: Заливка бетонного пола в гараже

Создание каркаса

Есть два основных способа монтажа каркаса:

  1. Сварка каркаса с последующей фиксацией на подготовленной площадке.
  2. Монтаж опорных стоек с дальнейшей установкой планок на месте.

Должна получиться подобная конструкция:

Элементы крыши крепятся отдельно

В первом варианте каркас собирается отдельно от фундамента. Все элементы тщательно промеряются согласно ранее разработанному плану, нарезаются и свариваются друг с другом. Собранная конструкция устанавливается на фундамент и крепится с помощью саморезов. Иногда конструкция собирается по отдельным блокам непосредственно на фундаменте, в таком случае отдельные блоки свариваются или крепятся длинными шурупами.

Второй способ требует вмешательства на этапе создания фундамента. Для монтажа опорных стоек на глубину промерзания почвы роются ямки. Для этого можно использовать обычный садовый бур. В ямы устанавливаются угловые стойки. Они выравниваются по горизонтальному и вертикальному уровню и считаются эталонными. По ним выставляются остальные вертикальные стойки, верх которых должен образовывать единую горизонтальную плоскость. Затем ямки и ленточный фундамент заливаются бетоном.

Количество вертикальных стоек зависит от размеров гаража и типа используемого металлопрофиля. В среднем на каждый лист достаточно установить 2–3 опоры с расстоянием между ними 0,6–0,8 м.

Таким способом опоры устанавливаются с трёх сторон, четвёртая остаётся для монтажа ворот. Для распашных ворот достаточно изготовить два простейших четырехугольных каркаса для створок, установить на них и на крайних стойках стальные петли и навесить полученные конструкции. При необходимости добавляются дополнительные рёбра жёсткости.

После того, как раствор схватился, можно приступать к монтажу верхней и нижней обвязки и горизонтальных планок. Они крепятся к вертикальным опорам с помощью сварки либо саморезов на расстоянии 0,5 м друг от друга.

Если в дальнейшем планируется обустройство односкатной крыши, одна из сторон делается выше остальных. Двускатная крыша требует создания достаточно сложной стропильной системы.

Видео: Сборка каркаса в ускоренном темпе

Монтаж металлопрофиля

Установка профилированного листа — самый простой этап сборки гаража. Профнастил крепится вертикально, что обеспечивает своевременное устранение воды.

В качестве крепёжных элементов используются саморезы с прорезиненой прокладкой. Она надёжно закрывает отверстие, не царапает лист и исключает попадание влаги внутрь.

Работа происходит в несколько этапов:

  1. Монтаж первого листа. Он крепится к угловой стойке с помощью саморезов и шуруповёрта. Вначале крепится верхний угол, затем вся сторона, после чего можно пришивать металлопрофиль по всему периметру. Среднее расстояние между саморезами — 30 см, или «через волну», за исключением последней.
  2. Монтаж последующих листов. Установка происходит «внахлёст» на одну волну. В этом месте к каркасу крепятся два листа, в дальнейшем лист пришивается по профилю. Последняя волна остаётся свободной и связывается со следующим элементом обшивки.
  3. Важный этап — обработка стыков герметиком. Это необходимо сделать, чтобы внутрь не попадала вода.
Видео: Крепление профнастила

Монтаж кровли

Крыша гаража из металлического профиля может быть односкатная либо двускатная. Это необходимо определить на этапе проектирования строения. Если гараж примыкает к другим строениям, стоит ограничиться одним скатом. Его уклон должен быть не менее 8 градусов.

Все элементы системы устанавливаются по отдельности

Монтаж происходит в несколько последовательных этапов:

  1. Сборка каркаса крыши и обрешётки кровли. При обустройстве двускатной крыши крепятся стропильные пары, усиленные металлическими откосами. Их количество равно числу вертикальных опор.
  2. Укладка листов. Монтаж происходит внахлёст на одну волну или на 20 см. Стыки заполняются битумными герметиками. 30–40 сантиметров металлопрофиля необходимо оставлять на свес за край.
  3. Кровельные металлопрофильные листы крепятся не через волну, как в настенном варианте, а на каждой волне. Используются саморезы с прорезиненой головкой, скрывающие отверстия и не пропускающие влагу.
Видео: Монтаж односкатной крыши

Утепление и отделка

Для утепления гаража из металлического профиля используется стеклянная или минеральная вата. Предпочтительнее использовать минвату, она обладает повышенной огнеупорностью. Процесс утепления и отделки происходит следующим образом:

  1. Подбираются ватные маты. Толщина — от 50 до 100 мм.
  2. К стене крепится термоизолирующая плёнка. Она не даёт теплу уходить из помещения и препятствует образованию конденсата.
  3. Ватные маты крепятся между вертикальными стойками каркаса. Это можно сделать с помощью реек либо специального клея. Аналогичным образом утепляются ворота и листы кровли.
  4. В качестве внутреннего декоративного покрытия можно использовать тонкие листы алюминия или профнастил. Многие строители рекомендуют не устанавливать дополнительное покрытие, так как оно провоцирует накопление конденсата.

Листы минваты помещаются между вертикальными опорами каркаса

Для утепления гаража можно использовать и рулонный материал. Его монтаж требует предварительной установки реечного каркаса. Поперечные планки, металлические либо деревянные, крепятся к главному каркасу на расстоянии 50–60 см. Под эти планки заводится рулонный утеплитель.

Видео: Как утеплить гараж для работы зимой

Готовый гараж из металлопрофиля окрашивается антикоррозийной краской. Это повышает срок службы постройки.

Соблюдая ряд несложных правил, вы станете владельцем собственного гаража из профнастила. При необходимости он легко переоборудуется под мастерскую, склад или другое хозяйственное помещение.

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов. Оцените статью: Поделитесь с друзьями!

строим дешево каркасный гараж, чертежи

Строим надежный гараж из металлопрофиля

Утверждение, гласящее о том, что хранить автомобиль на улице небезопасно, является бесспорным. Автосигнализация не всегда способна уберечь его от взломщиков и хулиганов, а атмосферные явления могут пагубно отразиться на внешнем виде дорогого имущества.

Естественно, что все автовладельцы хотят обзавестись гаражом, но это не так просто, потому как имеющихся построек на всех не хватает, а возвести новый – дело достаточно затратное.

Но при наличии болгарки, сварочного аппарата и минимального умения работать руками, реально построить прекрасный гараж из металлопрофиля – это очень легкий и удобный материал. А как с ним работать расскажем в этой статье.

Планирование

металлический гаражСерьезная работа всегда начинается с тщательного планирования. Каркасное строительство заложено в основу постройки гаражей из различного вида металлопрофильных материалов. Возведение постройки проходит по стандартной технологии и, выбирая тип постройки, следует смотреть на устройство крыши и отдаленность от других помещений.

Схема гаража

У каждого гаража есть типовая схема постройки и сейчас мы рассмотрим основные моменты, на которые стоит обратить внимание при ее разработке. Надеемся, что статья будет для вас полезной находкой.

Габариты

Габариты 3 на 5 м являются идеальными для строения, рассчитанного на одну машину. Этого пространства хватит на автомобиль, верстак, полки и шкафчики, то есть домашнюю мини-мастерскую. Гараж на 2 автомобиля уже будет иметь ширину до 4,5 м, а еще следует учесть то, чтобы при открывании дверей машины не задевали друг друга.

Высота гаража в среднем составляет 2-2,5 м. Заядлым рыбакам будет удобно хранить под потолком рыболовные снасти, надувную лодку или какие-либо хозяйственные мелочи.

Крыша гаража

Вариантов крыш немного, она может быть односкатная либо двухскатная. Разница при сборке не такая большая, но при монтаже двускатной кровли придется возвести серьезную систему стропил как в процессе постройки капитальных строений.

Отрицательной стороной будет увеличение расходов на строительство, а положительной – увеличение дополнительного пространства.

Ворота

Конструкцию ворот стоит продумать заранее. На практике часто применяют стандартную распашную или рулонную. Необходимо продумать, на сколько створок планировать конструкцию и будет ли в них дверь. Иногда ворота красят в цвет, отличающийся от основного, наносят на него рисунок.

Погреб или смотровая яма

Этот элемент конструкции есть практически в любом гараже и если погреб в качестве смотровой ямы встречается не так часто, то, как хранилище сезонных овощей и домашней закрутки используется практически повсеместно. Поэтому при разработке проекта следует учесть назначение ямы и, исходя из этого, определять ее габариты.

Электропроводка

электропроводка

Схема электропроводки в гараже.

Освещение в гараже и смотровой яме является довольно важным пунктом на этапе проектирования конструкции. В проекте составляется подробная схема электропроводки с указанием точного месторасположения розеток, выключателей, светильника, щитка, места входа силового кабеля.

Зная эти данные, рассчитывается необходимое количество материалов.

Каркас гаража

Металлопрофиль – материал неприхотливый и ним возможно обшить любую конструкцию, будь то металл либо деревянный брус. Дерево – бесспорно материал легкий в работе, но нуждается в дополнительной обработке специальными средствами, предотвращающими гниение и распространение открытого огня.

В связи с этим, в качестве материала каркаса используется профилированный металл, который способствует уменьшению веса конструкции. Лучше всего использовать трубы с прямоугольным сечением. Их очень удобно соединять между собой и в процессе эксплуатации делать отверстия для крепежа легче в профиле такой формы, чем в круглой.

Металлопрофиль

Существует много разновидностей этого материала, но в частной постройке рекомендуем использовать оцинкованные листы. Они дешевле, чем с полимерным покрытием, а также их легче раскраивать.

К тому же с полимерным листом работать сложнее: при нагревании покрытие оплавляется или прожигается брызгами металла при сварке. Поэтому эта работа требует специальных навыков. Цинковое покрытие хорошо выглядит и просто в обращении.

виды металлопрофиля

Разновидность листа металлопрофиля.

Для стен и крыши домашнего гаража хватит металлопроката марки С либо НС толщиной 0,5 см и высотой профиля не менее 20 мм. Более дешевую продукцию с высотой волны 8 см или 10 см приобретать нецелесообразно, так как они менее прочны и надежны.

При покупке листов стоит принять во внимание то, что они монтируются внахлест примерно по 15 см. Также стоит понимать, что обеспечить точность линии реза не всегда удается.

Конфигурация бокса

Самой удобной формой гаража всегда является прямоугольный параллелепипед. В зависимости от назначения иногда строят постройки квадратной формы, если того требует специфика использования.

Крыша выбирается двускатная или односкатная, принципиальной разницы в этом нет. Достаточно нераспространенной формой является гараж ракушка в связи с тем, что ее сложно проектировать и строить.

Технология строительства гаража

Технология строительства гаража из металлопрофиля в основном мало чем отличается от технологии строительства зданий из кирпича либо другого тяжелого строительного материала. Необходим точно такой же фундамент, смотровая яма и другие элементы конструкции.

Только варить каркас и обшивать его листами гораздо легче, чем класть кирпич или железобетонные блоки.

Фундамент

Крепкая основа – это залог возведения прочного и долговечного строения. Фундамент берет на себя всю нагрузку гаража и от его качества зависит срок службы постройки.

лист металлический

Металлопрофиль для строительства гаража.

Основные шаги по заливке фундамента следующие:

  1. Разметка.
    Это важный этап, от качества проведения которого зависит дальнейшая судьба конструкции. По углам вбивают деревянные колышки, между ними натягивается веревка. Колышки – это углы, а веревка – стены будущего здания. Следует тщательно выверить все размеры и правильность исполнения прямых углов.
  2. Траншея.
    Дальше необходимо вырыть неглубокую траншею, примерно 50 см глубиной, так как гараж из металлопрофиля является легкой конструкцией и особых нагрузок на фундамент не несет.
  3. Отверстия для стоек.
    По углам основания следует пробурить отверстия для свай-столбов, которые будут выполнять роль и каркасных стоек.
  4. Заливка.
    Далее траншею заливают цементным раствором в пропорции 1 часть цемента и 2 части песка.

Если в проекте заложен погреб либо смотровая яма, то следует вырыть котлован на метр больше, чем в плане, засыпать на дно песок и хорошо утрамбовать. Иногда грунтовые воды находятся очень близко к поверхности, тогда следует выполнить по периметру гаража дренажную систему из труб и вывести ее в сливную систему, находящуюся поблизости.

Стены погреба строят из бетона и при необходимости обкладываются кирпичом, а после уже заливается пол.

Каркас гаража

Процесс монтажа возможно провести двумя способами:

  1. Каркас варится, а затем монтируется на фундамент.
  2. Каркас монтируется на опорных стойках, забетонированных в фундамент.

Согласно первому способу, строительные элементы выверяют по размерам из плана, вырезают и сваривают, тщательно контролируя габариты на каждом этапе. Если конструкция слишком габаритная, ее собирают отдельными узлами на фундаменте и скрепляют шурупами или сваривают.

Если строительство ведется по второму способу, то стойки фундамента хорошо выверяют в горизонтальной и вертикальной плоскости, после чего они становятся эталонными и на них подетально наваривается каркас будущего гаража.

конструкция гаража

План сборки гаража из металлопрофиля.

Количество стоек закладывается исходя из расчета 2-3 элемента с шагом 0,6-0,8 м на один лист металлопрофиля. Так следует установить три стены, а на четвертой монтируются ворота.  Для простых распашных ворот следует сварить две рамы с поперечинами створок и прикрепить их к боковым стойкам на навесные петли.

Убедившись в том, что раствор полностью застыл, монтируется верхняя обвязка, нижняя обвязка и горизонтальные планки. Их необходимо крепить саморезами или сваркой к вертикальным опорам с шагом 0,5 м.

Крепление листов

Крепление листов из металлопрофиля является самым легким этапом. Листы крепятся бороздками вертикально, чтобы вода не застаивалась и быстро уходила с поверхности. Крепление происходит посредством саморезов с прорезиненной подкладкой, хорошо закрывающей отверстие и предотвращающей проникновение влаги вовнутрь гаража.

Крепление осуществляется следующим образом:

  1. Сперва лист закрепляется к угловой стойке.
  2. Второй лист крепится внахлест к первому, как и последующие листы, а стык рекомендуем изолировать герметиками.
  3. Затем зашиваются металлопрофилем ворота.
  4. На крышу кладется гидроизоляция, ставится водоотводная система, а потом укрывается листами.
  5. Ветровые планки монтируются по кровельной обрешетке.

Ворота

каркас гаража

Чертеж каркаса гаража.

Ворота устанавливаются в следующем порядке:

  1. Сначала производится замер проема, учитывая просвет внизу около 7-10 см.
    Зная эту информацию, рассчитываем необходимое количество материала. Помимо листов понадобятся профильные трубы с толщиной стенки 1-2 мм.
  2. Далее следует изготовить крепежную раму, разрезав необходимое количество труб и листов.
    Свариваем все элементы, разместив их в горизонтальной плоскости на ровной поверхности во избежание перекосов. Если высота ворот большая, то каркас необходимо дополнить дополнительными ребрами жесткости.
  3. Следующим этапом будет обшивка каркаса.
    Ввиду того, что правая створка должна закрываться внахлест на левую, то материал обшивки правой створки отрезается на 3-4 см больше. Точечной сваркой приваривают листы к каркасу во избежание их смещения, затем сварку можно отбить.

Когда все вышеперечисленные работы выполнены, следует установить замок и покрасить ворота гаража в понравившийся цвет.

Крыша гаража

Крыша на гараже может быть односкатной или двускатной. Монтаж следует производить из листов с маркировкой Н. На крышу понадобится изготовить отдельный каркас из стропильной системы с шагом стропил 1-1,5 м.

Перед обшивкой необходимо закрепить теплоизоляционные материалы, а затем обшить каркас листами, прикрепляя их к каждому из стропил. При изоляции крыши пройдут такие же материалы, что использовались для утепления стен, например, минвата. Как и на стенах, на крыше листы кладутся внахлест, а стыки изолируются герметиком на основе битума.

кровля гаража

Устройство кровли гаража.

В процессе монтажа крыши выступ за край должен составлять 5-10 см, а нахлест – не менее 20 см. На одном квадратном метре обшивки должно находится не менее 8-10 саморезов с резиновой подкладкой.

Утепление

Существует несколько популярных вариантов утепления подобных конструкций. Под минеральную вату потребуется изготовить обрешетку и обеспечить качественную гидроизоляцию с обеих сторон, поскольку она обладает свойством постепенного накопления влаги.

А листы металлопрофиля изначально способны к накоплению и удержанию конденсата, следовательно, это не самый идеальный вариант.

Возможно напылить материал ППУ, но для этого требуется спецоборудование и определенные навыки работы. Соответственно, своими руками сделать это не представляется возможным. Придется нанимать рабочих и платить им деньги, а лишние траты – это не наш вариант.

Наиболее приемлемым вариантом будет утепление стен пеноплексом, крепящимся на силиконовый клей или монтажную пену. Перед его фиксацией поверхность следует накрыть гидроизоляционным материалом.

Погреб, смотровая яма

Если в гараже планируется погреб либо смотровая яма следует провести исследование почвы на предмет глубины залегания подземных вод и наличия коммуникаций. Если выяснится, что можно безболезненно углубляться на 3-3,5 метра, то приступаем к работе.

Глубокий фундамент хорошо защищается от подмываний, иначе подвал будет часто затапливаться.

Подвал, исходя из своего назначения, должен быть холодным и сухим, следовательно, необходимо сделать хорошую тепло- и гидроизоляцию. Лучшим фундаментом в этом случае будет ленточный. Он экономичный, легкий в возведении, а стены основания могут использоваться стенами подвала.

Дренажная система

Качественная гидроизоляция не может существовать без круговой дренажной системы, которую следует провести вокруг фундамента подвала или смотровой ямы. Стены снаружи фундамента стоит выложить несколькими слоями рубероида.

лист металлопрофиля

Состав листа металлопрофиля.

Защита будет максимально сильной если по периметру гаража вырыть канаву 50-70 см шириной и засыпать ее камнями, щебнем и песком.

Утепление подвала, смотровой ямы

Утеплять стены – задача довольно важная и реализовать ее поможет пенополистирол либо другой синтетический материал. Такие расходники не подвержены гниению, на них не заводится грибок и другие патогенные микроорганизмы. Для поддержания стабильной температуры толщина материала берется не менее 5 см.

Утепление пенополистиролом следует провести и снаружи, и изнутри фундамента во избежание возникновения и накопления конденсата.

Пол и потолок

На пол сначала выкладывается слой песка и щебня, затем заливается битумным раствором. Когда слой высохнет, сверху он заливается бетонным раствором. Такой вариант считается самым оптимальным и простым в исполнении. Нужно помнить, что потолок тоже стоит гидроизолировать битумом с целью предупреждения появления конденсата.

Вентиляция

Подвал следует оборудовать хорошей вентиляцией, чтобы продукты, хранящиеся в нем, не гнили и не портились. Самым дешевым вариантом является простая вытяжка, мощности которой должно хватить для вытягивания затхлого воздуха  из помещения.

Помимо вытяжки стоит продумать систему вентиляторов, которые будут принудительно загонять свежий воздух. Комбинация этих двух приборов даст отличный результат и позволит дольше сохранять свежими хранящиеся в подвале овощи и фрукты.

Иногда в целях экономии хозяева выбирают естественную вытяжку, трубу с сеткой, по которой теплый воздух поднимается и выходит наружу.

Но стоит помнить, что при определённых погодных условиях или колебаниях температур такая система работать не будет, поэтому все же не стоит экономить на вентиляции и поставить комбинированную систему приборов.

Итог

Гараж из металлопрофиля реально построить своими руками достаточно быстро и просто. Самым долгим этапом будет застывание бетона, а на остальную работу хватит нескольких дней, по прошествии которых вы станете обладателем отличного гаража для автомобиля и других хозяйственных нужд.

Такой вид материала стоит намного меньше, а работать с ним одно удовольствие.

конструкции из металлопрофиля с крышей из профнастила, как сделать дешево из оцинкованного профиля

Если вам надоело платить за стоянку и хранить сменную резину дома, целесообразно в такой ситуации построить гараж. Сконструировать его можно довольно быстро и относительно недорого, используя профилированный лист.

Особенности

Профлист гораздо легче и тоньше, чем профилированный настил, это важно, если у вас нет помощника в строительстве. Для стен лучше подойдет лист марки С18, С 21, буква означает крепление на стене, а цифра – высоту волны в сантиметрах. Можно для этих целей использовать и НС – несущий стеновой оцинкованный лист или вариант с полимерным или алюминиевым покрытием. Высота волны говорит о надежности противостояния несущей нагрузке, при большей высоте волны больше и расстояние между деталями каркаса.

Гибкому тонкому листу нужна крепкая каркасная основа.

Когда вы определились с материалом, необходимо выбрать нужную конструкцию, учитывая финансовые возможности, размеры участка, габариты и количество автомобилей. Гараж можно построить на один или несколько автомобилей с односкатной или двухскатной крышей, с распашными, раздвижными или подъемными воротами, с дверями в воротах или без них. Менее затратным и более простым для возведения является гараж на один автомобиль с односкатной крышей и двумя распашными воротами без двери.

Существуют различные готовые чертежи с проектами будущего сооружения.

Плюсы и минусы

Покупка профилированного листа обойдется относительно дешево, он не требует дополнительной обработки (грунтовки, покраски, шлифовки). Строительство такого гаража даст возможность уменьшить расходы на фундамент за счет экономии на бетоне или его составляющих, если вы будете готовить бетон самостоятельно.

Профилированный лист не горюч, гибок, прост в изготовлении, имеет длительный срок службы до 40 лет и красивый вид. Недостаток листа в том, что его легко повредить механически, а это может вызвать коррозионные процессы, также гараж из подобного материала ненадежно защищен от проникновения злоумышленников внутрь. Металл имеет хорошую теплопроводность, профилированный лист быстро нагревается и остывает, что вызывает дискомфорт при нахождении в помещении, но этот недостаток можно исключить с помощью утепления гаража.

Подготовка

Постройку гаража в частном доме или на даче надо начать с определения места его расположения. Оно должно быть удобным для въезда, находиться недалеко от дома, не ближе, чем на 1 м, от соседнего участка, за 6 м от других построек, за 5 м от красной линии (земных и подземных инженерных сетей) и за 3 м от искусственного водоема (если есть). Строительство начинается с подготовки участка под фундамент, он должен быть как можно ровнее.

Выбрав участок, нужно определиться с размерами и конструкцией гаража, сделать его чертеж.

От этого будет зависеть вид фундамента.

Сначала надо измерить участок, затем следует решить, для какого количество машин вы планируете использовать гараж, и что вы желаете разместить в нем кроме автомобилей. Не забудьте предусмотреть место для стеллажей, где можно хранить инструменты, запчасти и сменный комплект резины с дисками. Оптимальная высота гаража – 2,5 метра, ширина равна размеру машины с прибавлением одного метра, также рассчитывается и длина гаража.

Если позволяет место, добавьте ещё по метру, ведь со временем вы можете поменять машину, приобрести габаритные инструменты и приспособления. Для двух автомобилей длину гаража надо рассчитывать по самому большому авто, а между ними запланируйте расстояние хотя бы 80 сантиметров. Если ширина участка не позволяет ставить машины рядом, придется делать гараж длиннее с расчетом на 2 автомобиля, хотя это не совсем удобно.

Фундамент

Предусмотрев все нюансы, можно произвести разметку участка под фундамент, начиная процесс с земельных работ. Металлопрофильный гараж является нетяжелым даже с утеплением.

На предварительно выровненной площадке делаются углубления на 20-30 см в зависимости от фундамента:

  • ленточный фундамент шириной 25-30 см располагают по периметру гаража;
  • монолитная плита, которая будет полом в гараже, соответствует его размеру;
  • для вертикальных стоек каркаса создается глубина до 60 см и ширина 30х30 см;
  • для смотровой ямы, погреба или обеих этих секций (если вы планируете их делать) не забудьте учесть глубину залегания грунтовых вод.

Произведя земляные работы, можно сделать расчет требуемых для изготовления фундамента материалов:

  • песок;
  • щебень;
  • материал для опалубки;
  • арматура;
  • проволока;
  • бетон или его составляющие (цемент М 400 или М 500, песок, щебень).

Стойки с приваренными к ним распорками, обработанными в нижней части от коррозии, устанавливаются в подготовленные для них места строго вертикально, засыпаются камнем или крупным щебнем. В остальные углубления фундамента засыпается песок, а затем – щебень, все утрамбовывается, можно добавить воды для уплотнения песка. Опалубку высотой 20 см изготавливают из досок или другого имеющегося материала и закрепляют брусками. Чтобы предотвратить коррозионные процессы металла, в опалубку на кирпичи укладывается 10-12 мм арматуры, связанной между собой стальной проволокой или сваренной на расстоянии 15-20 см.

Фундамент заливается бетоном М 400, его можно купить в готовом виде (это ускорит и облегчит работу).

Производить работы на фундаменте можно после полного затвердевания бетона, которое занимает от 5 до 30 дней в зависимости от погоды.

Обустройство погреба или смотровой ямы начинается с того, что дно засыпается песком, устанавливается гидроизоляция, делаются стены из обожженного красного кирпича или бетона в зависимости от ваших предпочтений. Если вы будете хранить в погребе картофель, полы лучше не бетонировать, поскольку это ухудшает его сохранность. Края ямы оформите уголком, изготовьте не только герметичный, но и утепленный люк для погреба.

Как сделать каркас?

Можно купить готовый каркас и собрать его, а можно сделать его своими руками.

Для изготовления каркаса потребуются:

  • профилированные трубы для стоек 80х40 толщиной 3 мм;
  • для обвязки 60х40 можно использовать стальной уголок не меньше 50 мм той же толщины;
  • саморезы;
  • болгарка;
  • сварочный аппарат по металлу;
  • шуруповерт.

Если у вас нет сварочного аппарата, или вы не умеете им пользоваться, лучше использовать П – образный оцинкованный профиль шириной не менее 50х50. Его нарезают до нужного размера и собирают с помощью болтов.

Каркас можно сделать из деревянного бруса размером как минимум 80х80, если для вас этот материал доступнее или дешевле. Не забудьте его обработать средством от воздействия огня, гнили, древесных вредителей, плесени. Для стоек и прогонов крыши в целях экономии можно использовать материал сечением 40х40 толщиной 2 мм, если сваркой будет заниматься специалист. Новичкам такой тонкий материал варить сложнее.

Используя размеры чертежа, нужно нарезать трубы, уголки, оцинкованный профиль. Брус крепится горизонтально фундаменту, лучше конечно сделать приварку к забетонированным ранее в фундамент стойкам по всему периметру. Затем строго вертикально на одинаковом расстоянии друг от друга крепятся промежуточные стойки, при этом необходимо оставить место под ворота. Расстояние между горизонтальными перемычками должно быть от 50 до 60 см, чтобы последняя перемычка была основанием под крышу. Теперь каркас имеет достаточную прочность и жесткость, и можно приступить к изготовлению основы для крыши.

Монтаж гаража

Неопытным строителям рекомендуется сделать для гаража односкатную крышу, она проще в изготовлении, но надо учесть некоторые нюансы. Односкатная крыша может быть сделана и в ширину, но более высокая сторона при этом должна быть развернута по ветру, и в длину по направлению к задней стенке гаража. Уклон ската чаще всего составляет 15 градусов, что обеспечивает сход снега и сток воды. В регионах, где часто бывают сильные ветра, уклон не должен быть больше 35 градусов, в противном случае сильно уменьшается сопротивляемость ветрам.

Для односкатной крыши под нужным углом располагаются перекладины от одной стены к другой, между ними закрепляется обрешетка, которая и будет каркасом.

Двухскатная крыша также имеет свои достоинства и недостатки. Крыша выглядит интереснее, надежнее, прочнее, она лучше вентилируется, её можно использовать как чердак, но конструкция будет сложнее в изготовлении и обойдется дороже. В климатических зонах, где выпадает много снега, лучше при строительстве использовать двухскатную крышу с углом ската 20 градусов. Каркас для неё проще варить на земле, важно разметить первую стропильную форму в виде равнобедренного треугольника и укрепить её перемычками.

В качестве перекладин для каркаса крыши можно использовать также железный уголок, профилированные трубы, П – образный оцинкованный профиль, деревянный брус, обработанный средством от огня, гнили, древесных вредителей, плесени. Обшитая металлопрофилем крыша является легкой, и если правильно сделан уклон ската, она не будет иметь дополнительную нагрузку от климатических осадков.

Далее сооружается каркас для ворот, режется уголок на детали нужного нам размера под углом в 45 градусов, сваривается рама и затем усиливается уголками, для затворов и замков в нужных местах привариваются пластины из металла. К опорным столбам каркаса следует приварить одну часть петли, приложить к ним раму, отметить места для крепления второй части петли и также приварить ее. Для сдвижных ворот монтируется роликовый механизм, для подъемных – рычажно-шарнирный, а при возможности лучше монтировать автоматику.

Если бетон застыл, возможна обшивка гаража профилированным листом, в противном случае покорежится и каркас, и лист. Если размеры вашего гаража не соответствуют стандартным параметрам листа, лучше заказать у производителя изделия нужного вам размера, цвета и качества. Это существенно облегчит и ускорит вашу работу, да и места разрезов будут обработаны заводским способом. В противном случае вам понадобятся дополнительные инструменты: ножницы для работы по металлу и электрический лобзик.

Профилированный лист правильно крепить вертикально с накладкой листов друг на друга в одну волну. Это обеспечит лучший сток воды. Закреплять листы нужно начинать с верхнего угла, тогда не будут торчать их острые края.

Для крепежа используются кровельные шурупы, они предохранят листы от коррозии и попадания воды благодаря резиновой шайбе, являющейся уплотнителем. Ими закрепляется каждая волна снизу и сверху на расстоянии не меньше полуметра и обязательно на стыке двух листов.

На углы гаража крепятся специальные уголки через 25 сантиметров.

Если вы хотите сделать утепленный гараж, уменьшится площадь постройки. Для утепления внутри гаража можно использовать минеральную вату, пенополистирол (пенопласт), пенополиуретан напыляемый. С пенопластом работать легче – 40 мм толщины спасут и от летнего зноя и зимней стужи. Материал войдет между имеющимися стойками, если их размер будет 1 метр, и позволит сэкономить на сырье для изоляции от пара (пароизоляционной мембране).

Для утепления минеральной ватой потребуется сделать обрешетку из досок или оцинкованного профиля по ширине меньшей размера ваты на 2 см, тогда не потребуется её фиксация. Перед установкой слоя из ваты надо закрепить пароизоляционную мембрану, установить вату в обрешетку и опять закрыть пленкой, это предохранит вату от конденсата. Сделаете ещё поперек обрешетку толщиной 3см, она закрепит утеплитель, будет служить для вентиляции, на неё же вы будете крепить выбранную обшивку из влагостойкой фанеры, OSB, ГВЛ, ГСП.

Напыляемым пенополиуретаном утеплить гараж гораздо проще, для его нанесения не надо никаких обрешеток, пленок, крепежей, он отлично прилипает ко всем поверхностям. Для применения этого вещества требуется специальное оборудование, определенные навыки, что увеличит стоимость утепления.

Крыша

Для кровли рекомендуется выбрать профилированный настил или лист марки «К», для двухскатной крыши понадобится конек, уплотнительная лента, битумная мастика, элементы для водостока. Первоначально устанавливается водосток, его можно сделать самостоятельно, согнув листы металла под углом. Для его установки к нижнему краю крыши крепятся крюки, и в них укладывается водосток.

При укладке кровли оставьте карниз в 25-30 сантиметров, листы должны перекрывать друг друга на 2 волны или 20 см и обеспечивать максимальный сток осадков. Если у вас крыша не очень длинная, то лучше заказать листы по ее размерам. Если же вам придется укладывать несколько рядов, то начинайте с нижнего ряда и на него укладывайте материал, перекрывая на 20 см следующий. Не забудьте закрепить по всему периметру ветровые планки для защиты, а на двухскатной крыше – коньковые элементы.

Саморезы на крыше крепите через каждые 3-4 волны в канавку.

В утепленном гараже и крышу следует утеплять, закрепляя лаги из досок, а на них размещая мембранную пленку. Затем накладывается выбранный вами утеплитель, сверху наносится рулонный герметик и в последнюю очередь – профнастил.

Советы и рекомендации

Чтобы процесс самостоятельного создания гаража из профлиста прошел на высшем уровне, стоит прислушиваться к советам профессионалов в строительной сфере.

К наиболее важным рекомендациям относятся следующие:

  • Соблюдайте технику безопасности во время работ, особенно на высоте.
  • При залегании грунтовых вод выше 2,5 метров делать смотровую яму или погреб не стоит, можно попробовать установить кессон.
  • Подготовкой площадки под гараж и бетонированием лучше заниматься в теплое время года, а сборкой каркаса и особенно укладкой профилированного настила – в безветренную погоду.
  • При расположении гаража в низине сделайте дренажную канаву вдоль гаража, спасут гараж от влаги отливы в полметра с уклонов в сторону от гаража. Также по ним будет удобно ходить.
  • Для обработки той части металла, которая будет углублена в грунт и цемент, лучше использовать битумную мастику.
  • При заливке монолитного фундамента рекомендуется использовать проволочную кладочную сетку, углубив её на 2-3 см в только что залитый бетон, она исключит образование в нем трещин.
  • Сваривать рамы каркаса проще на ровной, твердой поверхности, для этого материал режут до нужного размера, разложив, крепят части между собой сварочными магнитами и сваривают стыки.
  • Стойки у каркаса располагайте так, чтобы не пришлось добавлять промежуточные опоры для крепления профилированных листов и для утеплителя, если конечно вы будете утеплять гараж.
  • Если в фундамент не установили стойки для каркаса, шпильки или металлические пластины, нижние планки каркаса можно закрепить к фундаменту анкерными болтами.
  • Закрепляя кровельный болт, будьте внимательны, очень важно его не передавить, иначе можно повредить защиту профильного листа. А если вы его не докрутите, будет затекать вода.
  • Конек для двухскатной крыши изготавливают 2-х метровым, устанавливайте его так же, как и кровлю – с 20 сантиметровым наложением друг на друга. Крепление осуществляется кровельными болтами через 20 сантиметров, стыки замазываются битумной мастикой или кровельными герметиками.
  • Закрепляя мембранную пленку, накладывайте ее друг на друга и скрепляйте двухсторонним скотчем, крепить её удобней степлером на скобы.
  • Стыки кровельного и стенового профилированного листа заделайте монтажной пеной и свесами (их можете сделать самим из профиля или другого металла), можно купить уплотнительные ленты по форме волны листа или универсальные.
  • При внутренней отделки гаража не используйте гипсокартон, так как постоянно гараж отапливать не рекомендуют, это плохо сказывается на состоянии автомобиля, а подобный материал имеет большую гигроскопичность.
  • Не забудьте про вентиляцию в гараже. Проще установить решетки наверху и внизу боковых стен.

Подробнее об этом смотрите в следующем видео.

Инструкция по эксплуатации гаражных ворот Do-It-Yourself | Гаражные ворота DDM

Многие наши клиенты сочли наши инструкции полезными при ремонте гаражных ворот. DIYers, это страница для вас!

Не знаете, какой учебник использовать? Смотрите нашу страницу устранения неполадок, чтобы увидеть возможные причины и решения ваших проблем гаражных ворот.

Или просто перейдите по ссылкам ниже и ссылкам на страницах наших продуктов и других учебных страницах.

Введение в пружины гаражных ворот

Introduction to springs

Пружины гаражных ворот уравновешивают вес ворот, чтобы их было легко открывать и закрывать.Они служат для того же назначения противовесов, которые использовались для балансировки дверей в прошлые века, а также многих дверей сегодня. Например, если дверь гаража весит 100 фунтов, пружинное усилие в 100 фунтов должно тянуться против веса двери, чтобы дверь поднималась и опускалась. Это достигается с помощью пружин, которые либо растягиваются, либо с помощью специальных крутящих моментов, которые помогают сбалансировать дверь.

Если вы хотите узнать, какие варианты существуют для вашей пружинной системы двери гаража, ознакомьтесь с нашим введением в видео с пружинами гаражных ворот.

Введение в противовес гаражных ворот

Introduction to springs

Для безопасного ремонта гаражных ворот необходимо понимать силы на работе. В этом видео вы узнаете, как уравновешивается дверная система, позволяя пружинам компенсировать вес двери во время движения двери.

EZ-Set Торсионные пружины

ez-set spring

Если в вашей гаражной двери сломана пружина EZ-Set, у вас есть два основных варианта восстановления вашей двери в прежнем рабочем состоянии.Более простой и безопасный вариант — сохранить систему EZ-Set. Другой — перейти на стандартную систему пружин кручения.

Уэйн Далтон ТоркМастер Торсион Спрингс

TorqueMaster

Пружинная система TorqueMaster Уэйна Далтона использует уникальное оборудование. Радиус колеи меньше, чем у большинства других дверей, кабельные барабаны меньше, а вал имеет уникальную форму. Торсионные пружины вместо того, чтобы скользить по валу, устанавливаются внутри вала.

Пружины секционных гаражных ворот

Sectional Extension Spring

Пружины растяжения имеют четыре характеристики: длину, внутренний диаметр, размер проволоки и тип конца.Несмотря на то, что пружины обладают этими свойствами, производители, как правило, не производят пружины растяжения в зависимости от размеров, которые вы можете найти на вашей двери. Каждый производитель имеет свой дизайн для изготовления пружин.

цельных пружинных удлинителей гаражных ворот

One-Piece Extension Springs

Существует два основных стиля цельных пружин. Первый — это стандартная пружина. Этой пружиной пользуются различные производители дверей. Если в верхней части вашей двери есть ролики, которые движутся по металлической направляющей, которая проходит горизонтально к задней части вашего гаража, у вас есть стандартные цельные пружины.

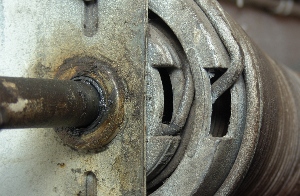

Коммерческие и промышленные торсионные пружины

Commercial Spring

Коммерческие и промышленные потолочные двери варьируются от нескольких сотен фунтов до более тысячи фунтов. Вертикальные и высотные дверные системы часто используются в коммерческих и промышленных условиях, чтобы максимизировать пространство. Следуйте этому руководству, чтобы измерить ваши старые пружины и найти новые торсионные пружины для покупки.

пружинных самозапирающихся пружин

Roll Up Door

Самозакрывающиеся рулонные двери работают так же, как и стальные дверные пружины.Подобно стальной рулонной двери, занавес на этих дверях оборачивается вокруг себя, когда дверь открывается. Основное отличие, однако, заключается в том, что стальные рулонные двери изготовлены из блокирующих планок, а самозакрывающиеся рулонные двери — всего лишь один кусок стали. В то время как стальные рулонные двери обычно используются в более тяжелых коммерческих и промышленных условиях, самозакладывающиеся рулонные двери широко распространены в помещениях с самостоятельным хранением.

Купить Пружинные самозапускающиеся пружины

Стальные Рулонные Двери Торсионные Пружины

Steel Torsion Spring

Торсионные пружины на стальных рулонных воротах работают так же, как и другие торсионные пружины в производстве гаражных ворот.Когда дверь закрыта, пружина наматывается. Пружина прикреплена к анкерному кронштейну пружины на одном конце и к валу на другом. При открытии стальной прокатной двери пружина в бочке выдерживает большую часть веса двери. Остальная часть этого веса поднимается цепным подъемником или оператором.

Как измерить пружины гаражных ворот

How to Measure

Измерение торсионных пружин гаражных ворот — точная, техническая работа. Это часто ставит в тупик опытных машинистов, инженеров и техников по обслуживанию гаражных ворот.В дверном бизнесе мы часто ошибаемся при заказе пружин. Мы шутим, что будем использовать их как якоря, но у вас может не быть лодки! Нажмите, чтобы узнать, как избежать заказа якоря лодки.

Если вы предпочитаете видеоуроки, посмотрите наше видео о том, как измерить пружины кручения гаражных ворот.

Использование пружин кручения с разными подъемами

Torsion Springs With Different Lifts

По возможности, мы рекомендуем использовать согласованные торсионные пружины с сопоставимым подъемным и циклическим ресурсом.Это максимально увеличит срок службы пружин кручения и не приведет к потраченной впустую цикличности, тратится впустую долларов. Этот урок помогает домовладельцам понять, как они могут правильно использовать пружины кручения с различными подъемами.

Torsion Springs With Different Lifts

Максимальное увеличение срока службы на непревзойденных торсионных пружинах

Мы призываем наших клиентов покупать пружины кручения, которые равномерно подходят для подъема и циклов, чтобы максимизировать срок службы пружины. Некоторые пружины гаражных ворот могут иметь надлежащую подъемную силу, но рейтинг цикла может отличаться.

Torsion Spring Replacement

Замена торсионной пружины
(одна пружина)

В этом руководстве приведены подробные инструкции по замене торсионной пружины, если в вашей двери гаража используется только одна пружина. Внимание! Это опасная работа, поэтому внимательно прочитайте предупреждения.

Installing Torsion Springs with an S3 Winder

Установка торсионных пружин с моталкой S3

В этом руководстве приведены инструкции о том, как наматывать пружины намоткой S3 вместо более опасного способа использования намоточных штанг.Эти намотчики можно использовать до трех полных циклов намотки и раскручивания пружин перед их заменой.

Installing a Single Torsion Spring

Как установить единую торсионную пружину в сборе

Цель этого руководства — показать, как установить стандартную торсионную пружину гаражных ворот на новую гаражную дверь или на дверь, в которой ранее использовались удлинительные пружины, пружины TorqueMaster или торсионные пружины EZ-Set.

Замена конуса пружины кручения

У вас механические проблемы? Закажи свои пружины с шишками.Однако, если вам нравятся испытания и приключения, связанные с чем-то новым, вы можете удалить конусы со своих старых источников и использовать их на своих новых источниках. Вы обнаружите, что удаление конусов из пружин гаражных ворот может быть довольно простым. Вы можете попробовать его перед заказом.

Extension Spring Replacement

Замена пружины растяжения

Есть ли у вас секционные гаражные ворота с пружинами растяжения? Один из ваших источников сломался? Следуйте инструкциям в нашем простом руководстве, чтобы заменить пружины растяжения, чтобы ваша дверь снова заработала.

Self-Storage Roll-up Door Spring Replacement

Замена торсионной пружины двери самообслуживания

Следующие инструкции могут выполняться большинством мастеров, делающих это самостоятельно. Вам понадобится второй человек, который поможет вам в начале этого урока поднять дверь, чтобы вы могли заменить пружины кручения. Эти инструкции предназначены для замены двух пружин на складной двери самообслуживания, также известной как мини-складская шторная дверь, у которой на каждом конце пружин есть типичные петли стиля самостоятельного хранения.

Torsion spring replacement instructions for duplex spring assemblies Замена торсионной пружины

коммерчески надземной двери двухшпиндельная

Это руководство предназначено только для опытного обслуживающего персонала. Эти инструкции проведут вас через замену внутренних и наружных пружин системы дуплексной сборки на коммерческих и промышленных верхних дверях. В этом учебном пособии используется пара дуплексных сборок в высотной системе.

Convert from one spring to two springs

Как преобразовать пружину из одной двери гаража в две

Узнайте о рисках, связанных с использованием только одной торсионной пружины на воротах гаража, и просмотрите преимущества использования двух пружин.Прилагаются инструкции, которые помогут вам пройти курс обучения по замене торсионной пружины. Мы также предоставляем вам необходимые инструменты, чтобы помочь вам решить, какие запчасти вам нужны и какие пружины купить.

Crawford Torsion Spring conversion

Кроуфорд Пружина кручения Преобразование

В первые годы в индустрии гаражных ворот каждый производитель штамповал, катал, формовал, резал и закреплял свою фурнитуру. Ни одна из деталей торсионной пружины на гаражных воротах Crawford не является стандартной, за исключением 1 «O.D. вал. Это немного дополнительная работа для преобразования, но результаты будут стоить усилий.

Посетите нашу страницу устранения неполадок, чтобы лучше помочь вам диагностировать проблему в гаражных воротах.

Будет ли металлический гараж защищать от ЭМИ?

metal-shed-protection-from-emp

Вопрос читателя:
У меня очень большая мастерская / гараж, и она на 95% состоит из металла. Защитит ли это электрические системы моих автомобилей в случае атаки EMP на ?

Ответ:
Закрытая металлическая конструкция идеально подходит для защиты электронных систем от атаки EMP (или естественного явления EMP от солнца). Однако есть одна очень большая оговорка … то есть, в структуре не может быть больших «утечек».Корпус на 95% по-прежнему позволяет проникать электромагнитному излучению при условии, что отверстие больше, чем длина волны излучения.

Идеальная клетка Фарадея заключена в металлический проводящий материал на ВСЕХ (6) сторонах, включая пол. Это может быть ахиллесова пята автономных металлических сараев, которые просто устанавливаются на землю без проводящего материала под ним, чтобы завершить замыкание корпуса. ЭМ излучение, если оно достаточно сильное, будет проходить через верхние поверхности земли и может проникать через открытый пол.Хотя может быть достаточно хорошо сконструированного и заземленного пола — залитый бетон с арматурой, которая, например, хорошо заземлена.

Важным фактором, который следует иметь в виду, является уверенность в том, что защищаемые вами «электронные» предметы не должны соприкасаться с металлическим корпусом клетки Фарадея. Держите их электрически изолированными от него, в том числе от пола.

Чтобы не пропускать микроволновые частоты (излучаемые во время EMP вместе с другими широкополосными «шумами»), типичная сетка экрана достаточно мала, чтобы ее не пропускать, учитывая, что длины волн СВЧ составляют около 5 дюймов, и при условии, что швы экран-металл электрически связан с металлическим каркасом.

Также следует отметить, что электронные системы автомобиля расположены повсюду на автомобиле. Хотя многие части автомобиля в значительной степени закрыты, проблема заключается в том, что большинство автомобилей сегодня имеют много пластика вместо металла на корпусах, и это не помешает всем EMP войти.

Ваше лучшее решение звучит как устранение 5% -ной утечки, имеющейся у вас, с каким-либо металлическим проводящим экранирующим материалом. Ваши двери также должны быть металлическими или полностью экранированными.Диаметр отверстий в проволочной сетке должен быть «технически» достаточным, но я был бы в безопасности и пошел бы с металлической сеткой окна.

,
