Строительные леса своими руками из профильной трубы
В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.
Содержание
- Конструкция лесов и материалы для сооружения
- Виды и эксплуатационные особенности
- Самостоятельная сборка лесов из профильной трубы
- Что для этого понадобится
- Алгоритм действий
- Сооружение настила
- Покраска
Конструкция лесов и материалы для сооружения
Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.
- Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.
Строительные леса состоят из нескольких элементов:
- опорные рамы – это каркас, на него приходится основная нагрузка;
- настилы (подмостки), на которых находятся строители и рабочий материал;
- перила для защиты от несчастного случая;
- упоры – для устойчивого положения;
- распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
- лестницы для подъема и спуска.
Виды и эксплуатационные особенности
Несмотря на внешнюю простоту конструкции, строительные леса могут собираться разным способом, используя различные технологии крепления.
Разные виды строительных лесов имеют свои функциональные особенности:

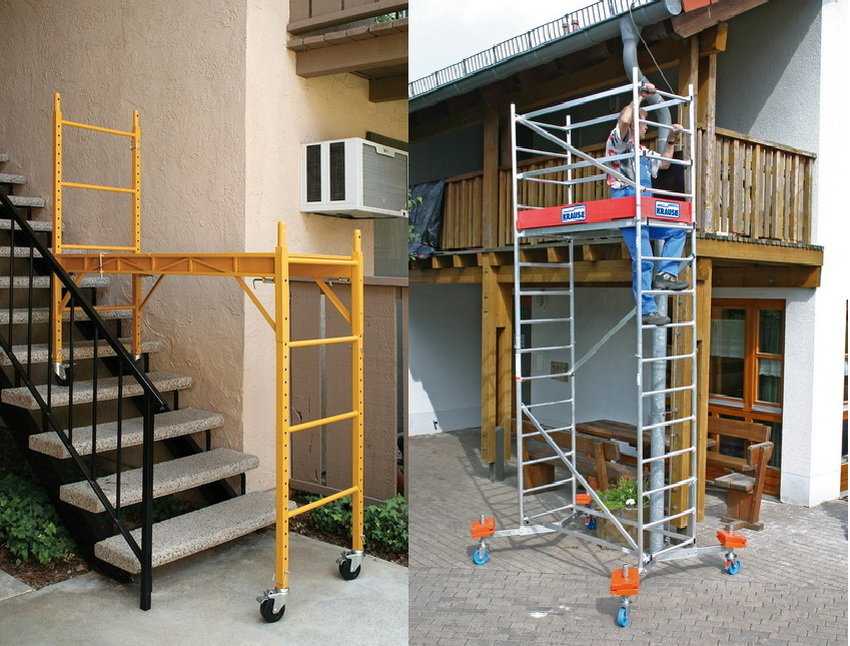

- Рамные. Популярны за счет легкого веса, простоты возведения и доступной цены. Состоят из прочно установленной рамы и горизонтальных и диагональных перемычек, которые крепятся к раме. Чаще других самостоятельно сооружаются на месте частного строительства или ремонта. Высота таких лесов может достигать 50 м, максимальная нагрузка на квадратный метр – до 200 кг.
- Клиновые. Более сложная установка с использованием специального клинового крепления. Такие леса способны выдержать большую нагрузку, надежны, быстро и легко собираются и разбираются, чаще используются при масштабном строительстве для поднятия крупногабаритных и тяжелых стройматериалов.
- Штыревые. Также рассчитаны на большие нагрузки. Крепятся при помощи штырей. Монтаж штыревых лесов достаточно простой и быстрый, поэтому их использование среди строителей популярно.
- Хомутовые. Легкие, небольшие леса, соединение деталей происходит с помощью хомутов, процесс достаточно трудоемкий. Но большим преимуществом этого вида стала возможность использования для зданий со сложной конфигурацией фасадов. Конструкцию хомутовых лесов при необходимости можно легко изменить в нужном направлении.
Также рассчитаны на большие нагрузки. Крепятся при помощи штырей. Монтаж штыревых лесов достаточно простой и быстрый, поэтому их использование среди строителей популярно.Виды строительных лесов
Обратите внимание! Выбор того или иного типа строительных лесов зависит от вида запланированных работ, архитектурных особенностей здания, возможных финансовых затрат и требуемых сроков.
Самостоятельная сборка лесов из профильной трубы
Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.
В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа.
Соорудить леса несложно, имея необходимый набор инструментов и материалов.
Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.
Что для этого понадобится
Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.
Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.
Для сооружения рамных лесов из профильной трубы нам потребуется:
- профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
- труба с сечением 25х25 мм – для соединений;
- труба диаметром 15 мм – для распорок;
- доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
- уровень;
- сварочный аппарат;
- саморезы, болты, гвозди;
- болгарка;
- дрель;
- лестница.
Алгоритм действий
Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.
Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.
Последовательность работ следующая:
- Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
- Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
- Готовят соединительные элементы.Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
- Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.
Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.
Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.
Сооружение настила
Настил сбивают из досок двумя способами: укладывая их поперек или в длину:
- Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
- Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).
Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.
Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.
Покраска
Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.
Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.
Строительные леса своими руками, чертежи, схемы, фото + видео
Необходимые инструменты и материалы
Колосник Доска Брус Шурупы Шуруповерт Рулетка Рейка Пила Отвес Дрель электрическая Показать все
Содержание
- 1 Требования к лесам для строительства и ремонта
- 2 Классификация строительных лесов
- 3 Строительные леса – своими руками из дерева, пошаговая инструкция
- 4 Как сделать строительные леса своими руками из дерева — пошаговая схема
- 4.1 Шаг 1: Выбор и подготовка древесины
- 4.2 Шаг 2: Планирование каркаса
- 4.3 Шаг 3: Сооружение каркаса
- 4.4 Шаг 4: Выполняем объемный каркас
- 4.5 Шаг 5: Завершающий и дополнительный
При строительных работах снаружи и внутри помещений (если в них высокие потолки) часто необходимы строительные леса – своими руками чертежи вспомогательных сооружений выполнять необязательно, а вот собрать их по готовой методике сможет любой желающий.
Требования к лесам для строительства и ремонта
Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.
Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных. Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу “плата за скорость и удобство ремонта”.
Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов.
Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.
Классификация строительных лесов
Сам термин “леса” связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые “этажерки” из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.
Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:
- Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них. На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;
- Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом – когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;
- Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих. Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.
- Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;
- Подвесные – всем известные “люльки”, с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.
Например, каменную или кирпичную кладку лучше всего выполнять именно с них. На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;
Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное “производство” не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.
Строительные леса – своими руками из дерева, пошаговая инструкция
Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.
Как сделать строительные леса своими руками из дерева — пошаговая схема
Шаг 1: Выбор и подготовка древесины
Для работы потребуется несколько видов дерева.
Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.
Шаг 2: Планирование каркаса
Торцевые стороны деревянных лесов необходимо выполнить под сходящимся углом – это заметно увеличит устойчивость конструкции и не будет помехой при ремонте стен.
Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе.
Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

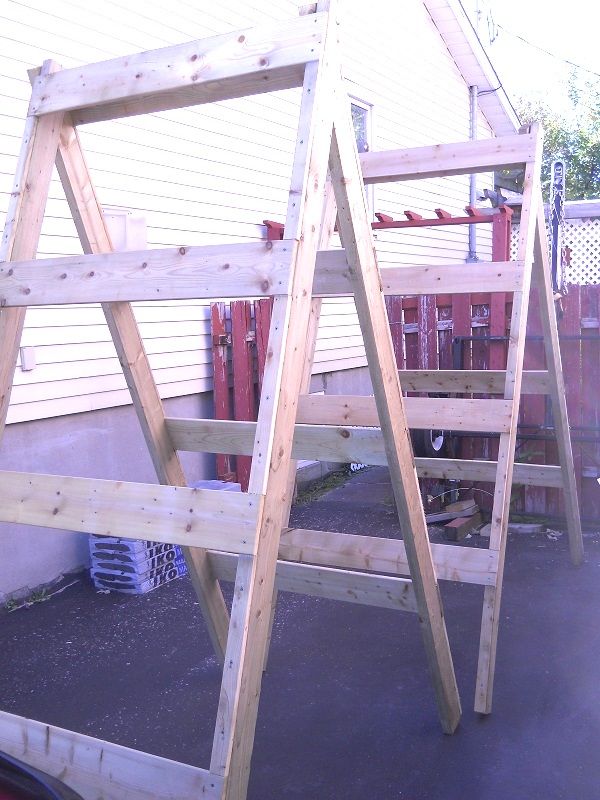

Шаг 3: Сооружение каркаса
Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения. Для расстояния между опорами в 4 метра по длине лесов внизу достаточно схождения в 40-50 см вверху. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.
К опорным балкам саморезами прикручиваются боковины из бруса. Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех «монтажных этажей», так что боковин из бруса будет всего четыре.
Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.
Шаг 4: Выполняем объемный каркас
Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.
Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.
Шаг 5: Завершающий и дополнительный
Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом.
С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.
- Автор: Михаил Малофеев
- Распечатать
Оцените статью:
(4 голоса, среднее: 2.8 из 5)
Поделитесь с друзьями!
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-88’, blockId: ‘R-A-1479353-88’ })})«+»ipt>»; cachedBlocksArray[281763] = «
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-86’, blockId: ‘R-A-1479353-86’ })})«+»ipt>
((__lxGc__=window.
__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_695142’]={‘i’:__lxGc__.b++};«+»ipt>»; cachedBlocksArray[281757] = «
«+»ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};«+»ipt>
«+»ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};«+»ipt>
«+»ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};«+»ipt>
«+»ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.
b++};«+»ipt>»; cachedBlocksArray[281759] = «
«+»ipt>
(MRGtag = window.MRGtag || []).push({})«+»ipt>»; cachedBlocksArray[281758] = «
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-49’, blockId: ‘R-A-1479353-49’ })})«+»ipt>»; cachedBlocksArray[281762] = «
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-29’, blockId: ‘R-A-1479353-29’ })})«+»ipt>»;
Строительные леса из профильной трубы своими руками
Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.
Конструкция и виды лесов
Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.
Клиновые
Такое название леса получили из-за замка, в котором может использоваться металлический клин, палец или болт. Считаются наиболее надежными и универсальными. Могут применяться для ремонта высотных зданий, а также в самолето- и судостроении. Такие леса достигают в высоту 80 м.
Рамные
Эти леса состоят из уже готовых рамных конструкций. В качестве боковых деталей используется рама с лестницей, в середине – проходная рама. Среди различных производителей принят стандартный просвет – 950 мм. Это позволяет использовать рамы разных производителей в одной конструкции лесов. Леса марки ЛРСП-60, например, собирают в высоту до 60 м. Изготовленные своими руками делаются по стандартным размерам, так что могут дополнять заводские.
Штыревые
Конструкция замка у этих видов строительных мостков состоит из трубки, закрепленной на несущих вертикальных стойках, и штыря, который имеется на горизонталях.
Леса такого типа выпускаются по нормативам с допустимой нагрузкой – 0,5 т на м². Собирают их на высоту до 80 м.
Хомутовые
Для ремонта сложных форм фасадов применяют хомутовые строительных леса. Замок в виде двух соединенных между собою хомутов можно закрепить в любом месте, на различном участке трубы. Это позволяет создавать неодинакового размера пролеты и устанавливать горизонтали на разных высотах. У других видов лесов такое не всегда возможно.
Из досок
Их чаще всего собирают прямо на объекте. Они самые дешевые, зато неразборные. Повторное применение материала нежелательно. Они бывают нескольких разновидностей:
- Армянские. Самые простые в изготовлении и использовании, их проще всего сделать своими руками. Стена здания используется как одна из опор. Высота регулируется подпорными лагами.
- Козлы. Треугольные или трапециевидные конструкции, на которые опираются настилы. Их недостаток – сложность регулировки по высоте. Зато их легко переставлять своими руками.
- Полноценные строительные мостки. Состоят из опорных стоек и поперечных перекладин, на которые кладут настил из досок. Для предотвращения перекоса стоек используют диагональные перекладины. При подъеме на леса может использоваться прикладная лестница либо специально сооруженная, также целесообразно применение подмостков. Для повышения безопасности с наружной стороны используется ограждение из дощатой обрешетки.
Преимущества и недостатки строительных лесов из профтрубы
Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.
Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.
И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.
Целесообразно ли делать леса своими руками
Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.
Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.
На сколько лет рассчитаны металлические мостки
Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.
Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.
Правила сооружения каркаса
Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.
Подготовка к установке
Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.
Монтаж
Порядок монтажа мостков из профильной трубы таков:
- Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
- Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
- Вертикальные стойки закрепляют боковыми распорками.
- После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
- Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.
От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.При сборке строительных лесов своими руками руководствуйтесь рисунком.
Как выбирать профтрубу, сколько труб понадобится
Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.
Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.
Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.
Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.
Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.
Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20.
Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.
Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.
Как собрать металлические леса своими руками
Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.
Необходимые инструменты и материалы
Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно.
Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.
Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.
Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.
Чертежи и схемы
Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.
Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.
Подготовка распорок
Концы распорок лучше сплющить.
Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.
Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.
Изготовление переходников
Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.
Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.
Сборка рамы
Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.
При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.
Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.
Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.
Монтаж секции
Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.
Изготовление настила
Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.
Покраска лесов
Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.
Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны.
Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.Универсальная схема демонтажа лесов
Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:
- настил и боковые горизонтальные опоры;
- распорки;
- стойки.
Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.
Заключение
Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.
Как безопасно работать со строительными лесами (сделай сам)
Обновлено: 02 июня 2021 г.
Как арендовать, установить и использовать строительные леса, когда вам нужно работать на крыше, сайдинге или дымоходе.
Следующий проект›
Семейный мастер на все руки
Работать на строительных лесах гораздо проще и безопаснее, чем на лестнице. Он стабилен, образует широкую рабочую платформу и обеспечивает широкий радиус действия. Вы сделаете работу лучше за половину времени, если вам не придется постоянно перемещать лестницу. Мы покажем вам, как настроить его, чтобы он был безопасным и надежным.
By the DIY experts of The Family Handyman Magazine
- Time
- Complexity
- Cost
- A full day
- Beginner
- $51–100
В следующий раз, когда вам придется работать на высоте, подумайте об аренде строительных лесов, а не возитесь с лестницами.
Леса представляют собой большую устойчивую рабочую платформу, на которой можно складывать материалы и устанавливать инструменты. С помощью строительных лесов вы можете легко добраться до всех областей ремонта, чтобы выполнить работу лучше в два раза быстрее. И вы сэкономите массу времени и энергии, не карабкаясь постоянно вверх и вниз, чтобы переставить свою лестницу.
Ограждения, прикрепленные к верхней части рамы лесов, позволяют вам сосредоточиться на выполняемой задаче, не беспокоясь о том, что вы можете упасть. Мы покажем вам, как настроить арендованные леса, чтобы они были безопасными и надежными, а затем покажем вам несколько работ по ремонту дома, где леса действительно сияют.
Каркасные леса, которые мы используем (иногда называемые «трубчатыми лесами»), идеально подходят для наружных работ и доступны в большинстве пунктов проката с полным спектром услуг. Также проверьте Желтые страницы в разделе «Леса, аренда» для компаний, которые специализируются на аренде и продаже строительных лесов.
Обычно вы получаете более низкие ставки и экспертные советы от этих специалистов.
Установка, которую мы показываем, идеальна для большинства домашних проектов. Он состоит из 5 футов. стандартные торцевые рамы и поперечные распорки, чтобы сделать 7-фут. длинная подмостья. В дополнение к опорным пластинам и системе ограждений основными компонентами системы строительных лесов являются рамы и поперечные распорки, которые вы складываете и соединяете встык, чтобы получить более крупные леса. Наиболее распространенный размер рамы составляет 5 футов в ширину и 5 футов в высоту, но в зависимости от ваших потребностей доступны и другие размеры.
Расстояние между рамами определяется длиной поперечных раскосов, 7 и 10 футов являются наиболее распространенными и экономичными. Арендуйте регулировочные винты и опорные плиты для облегчения выравнивания на неровной поверхности (Фото 1). Арендуйте ролики, если вы планируете перемещать леса. Верхние рамки с тремя 7-футовыми. доски и система ограждений.
Измерьте, чтобы определить идеальную высоту платформы для вашей работы. Имейте в виду, что ваша рабочая высота составляет от 4 до 6 футов над досками лесов. Продавец по аренде поможет вам выбрать правильный размер и стиль строительных лесов для вашей задачи.
Я бы рекомендовал ограничить высоту двумя секциями. После этого стабильность становится проблемой, и вы должны принять особые меры предосторожности. Как только высота превышает минимальную ширину башни в три раза, вы должны привязать леса к зданию через определенные промежутки времени. Леса шириной пять футов должны быть привязаны, когда они превышают 15 футов в высоту. В этой статье мы не будем рассматривать врезки строительных лесов. При необходимости узнайте у специалиста по аренде строительных лесов подробности о врезках.
Большинство пунктов проката доставят и заберут арендованные леса за дополнительную плату. В противном случае вам понадобится пикап или прицеп.
Шаг 2: Соберите раму и основаниеФото 1: Соберите части основания
Начните сборку, уложив две торцевые рамы на расстоянии около 7 футов друг от друга рядом с рабочей площадкой.
Наденьте регулировочные винты и опорные плиты или ролики сейчас, чтобы потом не пришлось поднимать все леса, чтобы установить их.
Фото 2. Закрепите соединения
Прикрепите опорные пластины (или дополнительные ролики) к регулировочным винтам с помощью специальных косичек или штифтов, входящих в комплект поставки. Эти косички предназначены для фиксации на месте. Используйте те же соединители, чтобы прикрепить стойки ограждения к раме лесов и соединить штабелированные рамы лесов в местах их соединения.
Крупный план штифта косички
Косички являются одним из типов крепежных штифтов
Фото 3: Установка поперечных раскосов
Установите одну крайнюю раму и наденьте концы поперечины на штифты. Положите поперечную скобу на землю, чтобы временно поддержать первую концевую раму, пока вы перемещаете другую на место. Наклоните вторую раму вверх и наденьте противоположный конец поперечной распорки на штифты второй рамы лесов. Завершите настройку рамы, прикрепив вторую поперечную скобу с противоположной стороны.
Фото 4: Разместите и выровняйте леса
Вставьте леса в нужное положение и подложите 2×10 отрезков пиломатериалов под каждую опорную плиту. На наклонной поверхности выровняйте блоки, подогнув одну сторону, как показано на рисунке. Выровняйте леса с помощью регулировочных винтов
Несмотря на то, что базовая процедура установки одинакова, оборудование лесов немного отличается от одного производителя к другому. Попросите инструкции производителя, если ваши леса выглядят иначе, чем показано здесь. На фотографиях 1–5 показано, как установить каркас и установить доски.
Ключом к безопасности строительных лесов является прочный фундамент. Если опорные плиты или ролики стоят на грязи, траве, асфальте или другом мягком материале, положите их поверх брусьев 2×10, чтобы они не утонули (Фото 4). Мы подровняли деревянные подкладки, чтобы выровнять их (фото 4), потому что не хотели повредить газон, копая ровные места. Но лучший метод — выровнять место лопатой, прежде чем размещать блоки 2 × 10.
Никогда не устанавливайте леса на рыхлой насыпи, снегу или рядом с ямами или канавами.
Регулировочные винты делают выравнивание лесов простым и безопасным. Никогда не укладывайте кирпичи, бетонные блоки или обрезки дерева под раму, чтобы выровнять ее. Если ваша земля наклонена более чем на фут на 8 футов. расстояние, аренда разгибаний ног. Экстремальные уклоны могут потребовать добавления короткой секции подмостей под один конец подмостей.
Шаг 3: Добавьте доски и огражденияФото 5: Закрепите доски
Поднимите арендованные доски лесов за середину и наклоните их вверх через рамы, пока оба конца не окажутся над рамой. Затем опустите планку, пока ее концы не зацепятся за рамы. Закрепите планку поворотными защелками.
Фото 6: Установка ограждений
Предотвратите падение, установив систему ограждений. Наденьте стойки ограждения на верхнюю часть каждой рамы и закрепите их с помощью косички, рычажного штифта или болта, в зависимости от того, что было поставлено с компонентами ваших лесов.
Установите верхнюю и нижнюю перекладины между стойками.
Не поддавайтесь искушению сэкономить, используя обычные деревянные доски для рабочей поверхности — они недостаточно прочны. Возьмите напрокат специальные доски для подмостей, чтобы закрыть каркасы со всех сторон. Затем установите стойки ограждения и поручни. Перила не требуются на той стороне лесов, которая обращена к зданию, если леса находятся в пределах 14 дюймов от здания.
Для наших строительных лесов они не требуются, но если вы работаете там, где люди могут ходить под лесами, используйте проволочные доски 2×4, чтобы инструменты и материалы не упали и не поранили кого-либо. Установите доски 2×4 вертикально по периметру досок лесов, прикрутите или прибейте уголки друг к другу и прикрепите их к основанию стоек ограждения с помощью проволоки № 10.
После того, как леса собраны и установлены на место, еще раз проверьте, чтобы они были выровнены и надежно опирались на все четыре опорные плиты или ролики. Если он качается, отрегулируйте один из винтов, чтобы стабилизировать леса.
Используйте встроенные лестницы, чтобы подняться на строительные леса. Не взбирайтесь на поперечные распорки. Наймите помощника, чтобы передать материалы и инструменты на платформу. Если вы не можете дотянуться, используйте веревку и ведро, чтобы вытащить инструменты наверх.
Фото 7: Установка рабочей станции
Ускорьте свою работу, установив рабочую станцию на лесах. Подтяните материалы и инструменты с помощью ведра и веревки. Капитальный ремонт, такой как установка дымохода, гораздо проще выполнить с помощью строительных лесов, чем с лестницы.
Фото 8: Идеальная платформа для обработки краев крыши
Завершите первые семь или восемь рядов гонта из подмостей, чтобы не приходилось работать с лестницы или опасно наклоняться над краем крыши. Затем прибейте кровельные кронштейны вдоль кануна и установите бортики, прежде чем подниматься на крышу. Используйте фиксирующие ролики на строительных лесах, чтобы вы могли катиться по всему краю крыши.
Колесики позволяют легко перемещать леса, не разбирая их, но примите несколько дополнительных мер предосторожности:
- Установите специальную горизонтальную распорку по диагонали между двумя внешними боковыми рамами, чтобы они оставались прямыми. Спросите об этом своего поставщика.
- Никогда не катите леса с инструментами, материалами или пассажирами на досках.
- Заблокируйте ролики, прежде чем взбираться на леса.
- Избегайте воздушных проводов при перемещении лесов. Вас может ударить током, если вы столкнетесь с линиями электропередач.
- Не катайте леса по крутым склонам, вблизи канав или ям.
На фотографиях 6-8 показаны несколько работ, где аренда строительных лесов действительно окупается. Если у вас есть старый дом, который нуждается в капитальном ремонте, в долгосрочной перспективе может быть дешевле купить базовые строительные леса. Убедитесь, что строительные леса, которые вы покупаете, совместимы с лесами из местного пункта проката на случай, если вам придется арендовать дополнительные детали.
ВНИМАНИЕ: Держитесь подальше от линий электропередач!
Не работайте вблизи линий электропередач. Следите за головой при перемещении передвижных лесов, чтобы не столкнуться с линией электропередач.
Необходимые инструменты для этого проекта
Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.
- Уровень
Необходимые материалы для этого проекта
Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.
- 2 x 10 подкладок
- Леса
- Прокладки
Первоначально опубликовано: 20 июня 2017 г.
Похожие проекты
Популярные обучающие видео
ⓘ
Каковы лучшие советы по созданию строительных лесов своими руками? (с картинками)
`;
Ребекка Мекомбер
Строительные леса, сделанные своими руками, безопаснее, чем качающаяся лестница, представляют собой удобную и прочную платформу для достижения высоких площадей в рамках проекта. Будь то сборка с нуля или установка готового комплекта, лучший совет для строительных лесов своими руками — это безопасность. Устройство должно быть в состоянии адекватно и надежно удерживать вес рабочих и инструментов. Рельсы в верхней части и планки по бокам обеспечивают дополнительную безопасность для рабочих и устойчивость устройства. Для достижения наилучших результатов предварительно просверленные отверстия и съемные анкерные болты гарантируют, что леса будут стабильно использоваться долгие годы.
Наиболее распространенными готовыми лесами являются строительные леса из труб, состоящие из полых металлических труб, которые соединяются вместе в переносной блок различной высоты.
Несмотря на простоту сборки и доступность в центрах проката инструментов, этот тип строительных лесов может быть дорогостоящим в аренде и непомерно дорогим для среднего домовладельца, работающего своими руками. Один из самых простых проектов «сделай сам» — это деревянные строительные леса, которые использовались строителями на протяжении тысячелетий до трубных лесов. Деревянные леса очень тяжелые и не такие портативные, как более легкие строительные леса из труб, поэтому конструкцию необходимо будет разбирать и собирать заново для каждого использования.
Лучшая конструкция строительных лесов своими руками включает в себя прочное неподвижное основание.
Толстые, высушенные в печи пиломатериалы должны быть закреплены стяжными болтами и шайбами, чтобы получилась рама квадратной формы. Поперечная распорка вдоль каждой стороны квадрата укрепляет раму. Отверстия должны быть предварительно просверлены, чтобы предотвратить расщепление древесины и облегчить разборку, а также повторную сборку позже.
Дополнительные квадраты строятся на базовых квадратах. Рисунок повторяется с деревянными балками, образующими основу квадрата, и меньшими досками для поперечных распорок, чтобы каждая платформа оставалась прямой и жесткой.
Предварительно просверленные отверстия и болты с шайбами скрепляют детали друг с другом.
Поручни безопасности должны быть закреплены на самом высоком уровне платформы. Для наилучшей устойчивости столбы для последней квадратной рамки должны быть выше, чем обычно, и торчать из квадрата, как свечи на четырех углах праздничного торта. Узкие деревянные рейки можно прикрепить горизонтально к каждой стойке, создав огороженную платформу на самом верху самодельных лесов. Один из поручней может служить грубым кухонным лифтом. Ведро можно привязать к одному концу веревки, накинутой на одну из перекладин, создавая удобный подъемник для инструментов и материалов, сделанных своими руками.
Деревянные леса
Экспериментальная постройка МТ
Этот проект строительных лесов является частью нашего исследования исторических строительных технологий и строительных профессий. Каменщик — это только один аспект, также кузнецы, плотники, кровельщики, производители кирпича и т. д. играют очень важную роль в историческом строительстве.
Наш план состоит в том, чтобы превратить фасад и внутренний двор руин Принсенкастил в строящийся замок, а не в заброшенный.
Изготовление деревянных строительных лесов — это только первый шаг в нашем масштабном строительно-каменном проекте. Другие установки, такие как подъемники и строительные домики, дополнят эту историческую строительную площадку.
Леса дополняют нашу последнюю выставку «Леса и камень в крепости», проект, также реализованный при финансовой поддержке провинции Фламандский Брабант.
Настоящая сделка
Строительные леса всегда были важны для возведения высоких сооружений. Внушительное здание, такое как Prinsenkasteel, со стенами высотой до 20 метров, несомненно, требовало большого количества строительных лесов. Как им это удалось в то время?
Вопрос, который так захватил наше воображение, что мы сами взялись за него. Вместе со Scouts en Gidsen Grimbergen мы взяли на себя задачу самостоятельно построить деревянные леса традиционным способом из круглого леса и веревки. Результат показан ниже в замедленной съемке.
youtube.com/embed/uEbAe5QbAQw» allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» frameborder=»0″> Исследования
Эта историческая реконструкция деревянных лесов в Prinsenkasteel могла быть построена только после изучения литературы и иконографии в нашей музейной библиотеке. Выставка «Леса и камень» не просто привлекает внимание.
С помощью этого проекта мы хотим собрать знания о важной технике строительства строительных лесов, приобретя опыт в строительстве и предоставив эти знания и опыт широкой аудитории, как на месте, так и в Интернете.
Раньше так делали
Как только люди начали строить что-то выше уровня плеч, возникла потребность в платформе, на которой можно было бы стоять во время работы и размещать строительные материалы. Чем масштабнее и выше работы, тем сложнее эти приподнятые конструкции, от стеллажа на два ящика до строительных лесов в несколько этажей.
Чтобы сделать леса доступными, у вас были лестницы, а иногда и наклонные поверхности. Были также необходимые подъемники для подъема строительных материалов.
Строительные леса, как и все техники, претерпели огромную эволюцию. Примерно до 1950 года в этом регионе существовала одна постоянная вещь: каркас строительных лесов строился из (круглого) дерева. С тех пор металл в значительной степени заменил дерево для вертикальных элементов, но деревянные горизонтали все еще используются во многих лесах.
Леса по определению являются временными конструкциями, подлежащими демонтажу. После завершения строительства их демонтируют, а материалы строительных лесов извлекают в максимально возможной степени для повторного использования. Поэтому части деревянных подмостей в значительной степени связывались веревкой. Гвозди труднее удалить, и они могут повредить древесину. Веревку можно было использовать несколько раз, поэтому она была более прочной и дешевой, чем гвозди. В первой половине 20 века люди начали экспериментировать с металлическими соединительными деталями, стальной проволокой и цепями, чтобы быстрее и проще соединить деревянные части лесов.
9. Для придания конструкции жесткости к ней крепятся диагональные раскосы . Это создает сплошные треугольники, которые нельзя деформировать.
Под прямым углом к этой раме расположены ригели , несущие платформы . В более поздние времена они состояли из досок, но на многих средневековых изображениях мы видим плетеные панели. Такие плетеные доски, называемые барьерными, имеют множество преимуществ. Распиловка досок была дорогой, очень трудоемкой, а лесопилки были далеко не везде. Сырье для барьеров, гибкие прямые ветки из перелесков, намного дешевле, чем прямые стволы для нарезки досок. Барьеры одновременно прочные и легкие. Тем не менее, доски для строительных лесов также использовались на средневековых строительных площадках.
Различные типы строительных лесов
Какой тип был использован, зависит от характера работ (новое строительство, реконструкция, крупная кладка, мелкая кладка), а также от места и времени.
Леса могут стоять совершенно отдельно от конструкции, с двумя рядами вертикальных стоек.
