Как сделать садовую тачку своими руками для дома и дачи

Изготовление садовых тачек своими руками + видео

Каждый человек знает, как выглядит тачка. Это старинный механизм, который до сих пор помогает с работами. Ее конструкция с течением времени изменялась, зато сейчас в любом строительном маркете можно купить стандартный вариант по умеренной цене.

И все же обстоятельства или тяга к творчеству заставляют людей делать что-то свое своими руками, исходя из насущных нужд, а еще способностей.

Предлагаем вам изучить размеры и чертежи, фото и даже описания самых интересных идей садовых тачек, своими руками сделать которые не так уж сложно.

Содержание:

Изготовление садовых тачек своими руками

Как делают тележку для перевозки грузов и фото

Тачка и тележка – это почти одно и то же приспособления для того, чтобы вручную перевозить грузы. При этом тачкой обычно называют инструменты с одним колесом, хотя иногда они оснащены сразу двумя. Собственноручно такие тачки делают и с тремя, и даже с четырьмя колесами.

Это является одним из параметров механизма, но мы рассмотрим и другие:

• Особенности конструкции (подкатная, в виде платформы, самоходная, тележка апилифт, самосвал, для велосипеда).
• Специализация по типу груза, который будет перевезен (для мотора, лодки, для сварки и собаки).
• Нагрузочная способность.
• Конструкционный материал изготовления.

Предлагаем вам оценить фото самодельных устройств для перевозки грузов, а еще постараемся выбрать что-то в роли базы для вашей будущей конструкции. Самым доступным вариантом является изготовление садовой тачки из досок, и тогда не потребуется сварка. Это довольно простая конструкция, причем она настолько надежная, что этого хватит для выстраивания дачного дома. В таком случае колесо будет находиться впереди, потому что ровно 50% груза будут приходиться на поясницу и руки человека. У каждой садовой тачки с 1 колесом есть еще один минус, который бывает определяющим, а точнее, низкий уровень устойчивости.

Но есть и достоинства:

• Невысокая цена, потому что колеса является самым дорогим транспортным узлом.
• Возможность выгрузки на бок.
• Возможность продвигаться по узким тропинкам.
• Высокий уровень маневренности.

Такая тачка выполнены собственноручно специально для того, чтобы перевозить дрова. Конструкция достаточно простая, причем ее несложно повторить. Колесо велосипеда с большим диаметром замечательно подходит к лесным условиям. Но половина груза снова достанется человеку. Тележка, которую можно использовать для перевозки кирпича и плитки, отлично продумана – центр тяжести опирается на ось колес, а груз не придется поднимать слишком высоко. Подрамник для груза подвешен на элементах вращения и опускается на почву при необходимости. Пару колес и регулируемый упор обеспечивают великолепную устойчивость и при погрузке, и при передвижении. Тележка типа апилифт прекрасно подойдет для того, чтобы перевозить пчелиные ульи. Специализированный механизм с тросом и шкивами помогает забирать груз с почвы и перемещать вверх, тем самым обеспечивая размещение его центра тяжести над колесами и их осью.

Довольно удобно применят бочку в роли корыта для садовой тачки, а после остается купить пару колес, трубы и немного поработать сваркой.

Применение колес от старого велосипеда или даже мотоцикла является разумным решением, но есть и неоспоримые преимущества:

• Их не придется покупать.
• Огромный диаметр обеспечивать высокую степень проходимости на любых поверхностях.
• Нагрузочная способность идеальна в бытовых условиях.

Такая конструкция предназначена для того, чтобы перевозить сено. Пару вилок от велосипедов, два колеса и спинка от кровати являются вполне подходящими комплектующими в сельских условиях. Как видите, колеса от старого велосипеда пригодны даже для того, чтобы перевозить кирпич. Велосипедную тележку из досок можно сделать собственноручно, но устройство недолговечное и подойдет для временного использования. На тачке для строительных инструментов можно перевозить и лопаты, и даже ружья. Конструкция тележки при этом будет приблизительно одинаковой. Посредством тачки можно доставать воду к размещенному далеко дереву, огороду и домашней утвари. На фото представлены удобные варианты конструкций фабричного производства, но особый мешок для воды подойдет и для тачки, которую можно сделать своими руками. Вы помните ту часть истории, когда и каким методом Том Сойер убедил своего друга покрасить забор? Стоит последовать примеру и сделать тачку с мотором для сына/внука. Он будет удобен для того, чтобы перевозить нужные предметы по соседству. Если вы хотите что-то покруче, то используйте старую бочку и колеса от автомобиля – такие атрибуты вполне доступные. Как видите, дизайн тележки тоже имеет немаловажное значение.

Чертежи, проекты и размеры самодельной садовой тачки своими руками

Перед тем, как взяться за работу, стоит произвести подготовку проекта, а точнее, эскиз или чертеж самого изделия. Самодельщики довольно редко повторяют существующие конструкции в полной мере и обязательно придумывать что-то новенькое, необычное. В таком случае крайне полезным будет набор чертежей разных тележек, базируясь на которых можно создать свой. При этом важно руководствоваться такими соображениями:

1. Тележка со специализированной конструкцией для определенного груза и специфичной дороги всегда удобнее, чем универсальный вариант.
2. Тележка, выполненная из надежного профиля будет служить очень долго, но при этом получится слишком тяжелой.
3. Колеса с большим диаметром лучше всего катиться по неровным основаниям, но груз будет размещен выше и устойчивость ухудшается.
4. Пару колес гарантируют устойчивость, но при этом они стоят намного дороже и тогда тележку сложнее провозить в узких местах.
5. Размещение под дном колеса уменьшит нагрузку на человека, но груз расположен высоко, а тележка утрачивает устойчивость.
6. Колесо, размещенное спереди, упростит конструкцию, но половина веса груза пойдет на поясницу и руки.
7. С одним колесом куда проще маневрировать, но придется обеспечивать устойчивость лишь мышцами рук.

По представленному нижу чертежу можно сварить обычную строительную тачку с одним колесом для сыпучих материалов. Для такой конструкции прекрасно подойдет корыто, которое сделано из оцинкованного металла. На следующем фото представлена двухколесная садовая тачка, своими руками ее сделать несложно. На ней удобно перевозить большие предметы, к примеру, ящики. Перед вами есть еще один вариант тележки с большой высотой, теперь уже на колесах от велосипеда. Ее можно применять и вручную, и прицепить к велосипеду. Такая платформа тоже предназначена для крупногабаритных грузов, и у нее есть одно колесо и может передвигаться лишь вручную. Вариант на малых колесах предполагает плотное и ровное основание для передвижения. На этой садовой грузовой тележке удобно перевозить тяжелые и большие вещи, к примеру, холодильник или улей, потому что их не придется высокого поднимать.

Конструкцию с колесом из дерева стоит рассматривать в роли декоративной садовой поделки. Декорацию из фанеры или дерева стоит как можно лучше обработать, покрасить и поместить в нее цветы.

Как изготовить строительную или садовую тачку собственноручно

Предлагаем вам рассмотреть, как собрать садовую тачку своими руками и несколько вариантов устройства. Много подробных фото помогут понять устройство главных узлов. Для того, чтобы сделать самодельную тележку, подойдут всевозможные подручные материалы. В таком случае следует использовать фабричное корыто и трехколесный старый велосипед. Для него следует сварит подрамник из трубы и патрубка, который вставляют вместо руля и закрепляют штифтом. Вместо сидения закрепляют подшипник. На подрамник прикручивают лист металла при помощи саморезов, из-за чего при повороте рукоятки будет повернуто и переднее колесо. После этого на раму можно поставить электрический двигатель и соединить его велосипедной цепью со звездочкой от заднего колеса. Установите аккумулятор на вилку, а после тележка поедет. Простую самоделку из фанеры или досок можно сделать по ниже приведенному образцу. Для фиксации колеса стоит поставить металлические накладки. В такой конструкции даже колесо делают из дерева, а для усиления предусматривается кольцо из металла. Тачка получается рабочей, но лучше сделать такую в декоративных целях.

Ниже представлена одноколесная тележка, которая разработана специально для сада и дачи. Исходя из размеров ящиков, база конструкции выполнена из пары труб 2.5*130 см и пары отрезков 2.5*53 см. Колесная вилка сделана из тех же материалов, а длина трубок будет определена радиусом колеса. Высота опор тоже диктуется габаритами колеса, а для стыкования трубок по углам стоит срезать под углом в 45 градусов. Для того, чтобы организовать площадку, приваривают полосы с шириной в 2 см. Опоры оснащены круглыми «башмаками» с диаметром в 10 см. Стойки фиксируют подкосами из уголкам 2*2 см, усиленно. Для платформы над колесом делают рамку из того же уголка в соответствии с габаритами ящика. К раме приваривают еще 4 уголка в роли бортика для закрепления ящика (скорее всего, хватит и одной рамы). После этого ящик считается надежно закрепленным. Для установки платформы к ней добавляют вертикальную стенку, а платформу устанавливают на раму посредством сварки. Пару подкосов из уголка надежно ее закрепляют. После к платформе добавляют спинку, чтобы удерживать ящик при поднятии тележки. Колесо стоит поставить на оси, а между рамой и ним предусмотрены шайбы для того, чтобы организовать зазор. На ось накручивают по паре гаек со всех сторон, а внешние закрытые. После как можно лучше зачистите места сварки и окрашивайте конструкцию из металла. В роли ручек подойдут обычные велосипедные. Двухколесные тележки для велосипеда тоже имеют место быть. Но такая конструкция из древесины прослужит недолго и подойдет только для временного применения, при перевозке малых грузов. Чтобы увеличивать эксплуатационный срок тележки, нужно усиливать крепление колес раскосами под тачкой.

В надежности конструкции нет сомнений, но у нее большой вес. Фото помогает наглядно продемонстрировать конструкцию и габариты изделия. Четырехколесная тачка способна выдерживать большую нагрузку. Поворотная ось обеспечивает нужную маневренность, причем маленькие колеса уместны лишь для ровного и плотного типа основания. Несущая рама выполнена из профильной трубы 4*4 см, подрамник корыта и поворотная ось из 2*4 см, а укосины из труб 2*2 см. Для фиксирования поворотной оси предусмотрен пружинный штифт. Он закреплен посредством шплинта. Корыто сделано из оцинковки, а каркас из уголка с сечением в 2.5*2.5 см. Солидная конструкция на 4 колесах внешне напоминает КАМАЗ, но без кабины. Следующая практичная конструкция выполнена из профильных труб с сечением 2*2 см, а еще оцинковки. Для изготовления требуется минимум простых элементов. Габариты рамы представлены на чертеже, и 4 листа оцинковки удобно закреплять на профильной трубе каркаса посредством саморезов.

Стоит ли делать тачки или лучше купить

А правда, стоит ли сделать садовую тачку своими руками? В большинстве случаев ответ отрицательный, а потому чаще всего их покупают в магазине. Естественно, покупать все самое нужное и тратить много времени, чтобы повторит фабричный аналог, смысла нет, потому что качественные заводские условия будут стоит дешевле. Но есть определенные обстоятельства, при которых люди принимаются за работу:

• Есть желание и время сделать садовую тележку своими руками.
• В наличии есть подходящие материалы и детали.
• Нужна необыкновенная конструкция для особых условий доставки или грузов.

Может быть, вам будет проще купить готовую тачку и доработать ее на свое усмотрение. В любом случае удачи вам в реализации задумки, а когда тележка отслужит свой срок, ее можно снова окрашивать, наполнять цветами и выбрать место для «вечной стоянке».



Рейтинг

( Пока оценок нет )

0 2 827.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Как сделать садовую тачку своими руками — садовая тележка. Несколько интересных идей для создания садовой тележки своими руками

Ноябрь 6 • Инструменты • Просмотров 9967 • 2 комментария к записи Как сделать садовую тачку своими руками — садовая тележка

Садовая тачка — вещь весьма полезная, ведь дачник постоянно в работе. Требуется переместить то удобрения, то посадочный, то строительный материал, то грунт, то мусор. Умеренная физическая нагрузка, конечно, полезна, но к подыманию тяжестей это не относится. Имея садовую тачку, вы значительно облегчите свою дачную жизнь и сохраните силы. Как сделать садовую тачку своими руками, рассказано в этой статье.

Содержание

• Разница между тележкой и тачкой
• Одноколесная садовая тележка своими руками из металла
  • Сборка садовой тачки
  • Тележка из бочки
• Колеса для садовых тачек
• Тележки садовые двухколесные из отходов
• Тележка садовая из дерева
• Тележка — украшение для сада
  •  Сборное деревянное колесо для садовой тачки своими руками



Разница между тележкой и тачкой

Многие считают, что тележка и тачка — это одно и то же. В общем-то они где-то правы, но разница между ними все же есть:

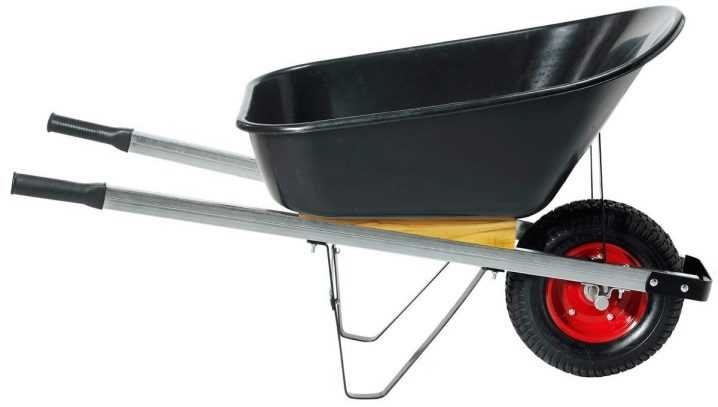

1. Тележку с одним колесом обычно называют тачкой. Она маневренна и надежна, да и колея у нее значительно уже, чем у ее родственницы. С ее помощью можно развозить удобрение и мульчу по узким дорожкам между грядками на огороде и в саду. Выгрузка ее отличается легкостью — нажал на 2 продольные ручки, наклонил в сторону, все уже и оказалось на нужном месте. Не совсем в ней хорошо то, что для сохранения равновесия, нужно прикладывать усилия. Если сильно нагрузить ее, то и сила требуется немалая. Кроме того, если ехать по песку или мягкому грунту, то единственное колесо, на которое приходится вся нагрузка, очень проваливается, а это затрудняет движение.

2.   Собственно, тележка — что-то более солидное, ведь у нее может быть от 2 до 4 колес. Дорожки для ее передвижения нужны широкие. Зато она устойчива. Ручка по конструкционному исполнению продольная или поперечная. Грузят на нее более тяжелые материалы. Тяжести она выдерживает хорошо, только следить необходимо, чтобы не смещался центр тяжести.

Если вы решили этот хозинвентарь иметь в своем дворе, то следует знать, что встречаются тачки строительные и садовые. Принципиально их конструкции не отличаются, разве что первые более мощные.

Одноколесная садовая тележка своими руками из металла

Работу над созданием тележки садовой начнем с эскиза:

•  обозначим габариты, укажем все необходимые размеры, тогда и материал подбирать легче;
•  первичным в металлической тележке является емкость. Исходя из ее размеров, подбирается рама, колесо.

Состоит одноколесная садовая тачка из следующих деталей:

• 2 рычагов — 1;
• 2 рукояток — 2;
• 3 ребер. На эскизе вверху они под номером 3;
• оснований — 4,5;
• 2 накладок — 6;
• 2 стоек — 7;
• 2 планок — 8;
• упора — 10;
• поперечных ребер — 9, 11;
• опоры — 12;
• корыта — 13;
• колеса — 14.

Теперь собираем необходимый инструмент:

• пилу-ножовку по металлу;
• болгарку;
• шуруповерт;
• сварочный инвертор;
• дрель;
• молоток.

Материалы нужны следующие:

• 1 мм лист стальной площадью 2 кв. м;
• колеса;
• трубка, которую используем в качестве оси. Ее можно заменить арматурой;
• уголок для опорных стоек колесной оси 25х25 мм;
• тонкостенная трубка для ручки и грузовых стоек диаметром 20 мм;
• гайки;
• шплинты.

Когда все подобрано, приступаем к работе.

Сборка садовой тачки

1. По готовому эскизу делаем разметку.
2. Раскраиваем заготовку для кузова.
3. Из полученных заготовок компонуем кузов, применяя сварку.
4. Отталкиваясь от размеров кузова, собираем шасси:

•  складываем основание из деталей 4 и 5;
• к основанию привариваем накладки;
• стойки крепим к накладкам;
• к основанию и стойкам привариваем ребра 3;
• на собранный узел устанавливаем кузов и привариваем его к ребрам;
• прикладываем к верхнему краю кузова оставшееся ребро 3 и закрепляем его сваркой;
• к нижнему ребру, стенке кузова и верхнему ребру привариваем рычаги;
• закрепляем на рычагах накладки;
• к кузову привариваем упор 10, а к нему опору 12;
• для придания конструкции жесткости закрепляем ребра 9,11;
• к основанию привариваем планки, предварительно просверлив в них отверстия;
• вставляем ось в колесо, закрепляем его. На этом сборка садовой тачки закончена.

Тележка из бочки

Ваша тележка обойдется значительно дешевле, если вы в качестве емкости используете металлическую бочку. Для этого:

• бочку разрезаем вдоль;
• изготавливаем каркас в виде буквы А;
• привариваем к каркасу стойки;
• фиксируем бочку на основании;
• в носовой части монтируем колесо.

Противоположные части служат ручками. Все, тачка готова.



Колеса для садовых тачек

Колеса для садовых тележек приобрести несложно, но если у вас они остались от велосипеда или от мопеда, мотоцикла, то и такие вполне подойдут. Лучшие колеса пневматические, т.е. те, которые подкачиваются насосом:

• они повышают грузоподъемность тачки;
• увеличивают проходимость. Тачка сможет пройти по неровной поверхности, легче перемещается по мягкому грунту.

Хорошо зарекомендовали себя пневматические колеса, изготавливаемые компанией LIV Kolesa из Словении:

• они надежные, поскольку на предприятии-изготовителе действует строгая система качества;
• диски этих изделий выполняют из оцинкованной стали и качественного полипропилена;
• на некоторых моделях у подшипников имеется защита от попадания влаги и мелких частиц.

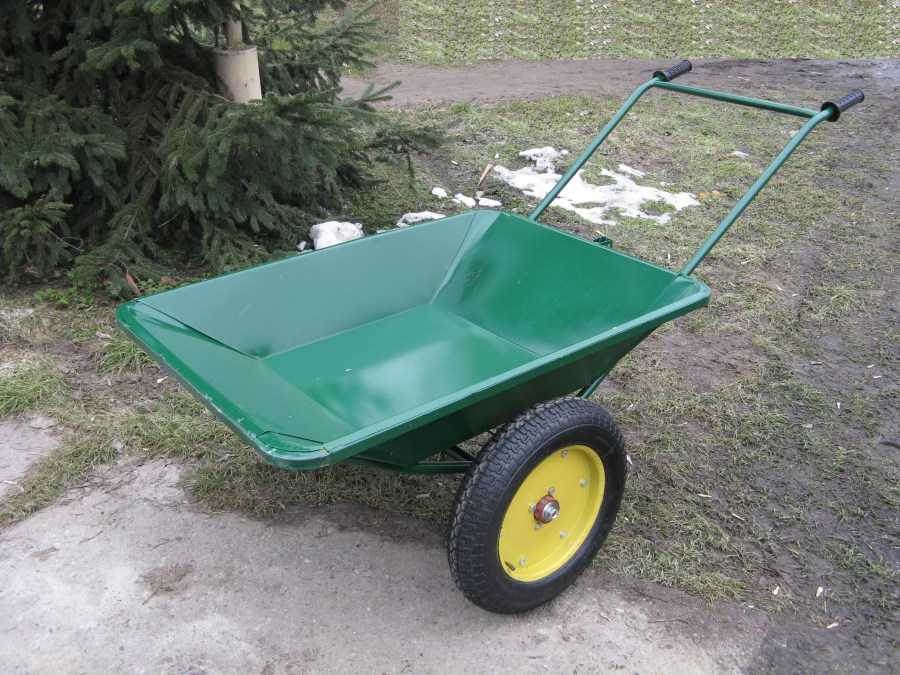

Рассмотрим пример изготовления тележки садовой двухколесной с использованием колеса от мотоцикла.

Тележки садовые двухколесные из отходов

Собрав дома всякие ненужные вещи, например:

• старую металлическую кровать;
• завалявшиеся колеса от мотоцикла;
• обрезки металлопроката.

Можно изготовить чудесную садовую тележку своими руками.

Нам потребуется:

• от кровати отделить дужки и ножки;
• металлический 1 мм лист;
• колеса от мотоцикла.

Технология изготовления проста:

• из двух кроватных ножек и дужек делаем каркас;
• выкраиваем из стального листа стенки и дно кузова;
• свариваем стыки деталей точечной сваркой;
• устанавливаем емкость на каркас и подгоняем детали по месту края коробки;
• стенки емкости подгибаем к каркасу и соединяем сварным швом;
• теперь всплошную свариваем стыки емкости;
• изготавливаем мост колесной пары, используя ножки от кровати. Изготавливаем оси и ступицы;
• оси присоединяем к трубе с 2 сторон;
• переворачиваем кузов вверх дном и привариваем к нему мост;
• изготавливаем накладки в виде скоб и укрепляем конструкцию;
• закрепляем колеса на осях и возвращаем тележку в нормальное положение;
• выполняем ручку, используя для этого кроватные  ножки и спинки;
• выбираем удобное для себя положение ручки и привариваем ее;
• опорную ножку предусматриваем поднимающейся, иначе она будет тормозить движение.

Как материал для тележки садовой подойдет и дерево твердых пород.

Тележка садовая из дерева

Для изготовления деревянной тележки потребуется:

• бруски деревянные 4х4 см длиной 1,2-1,5 м;
• фанера;
• шпилька с резьбой 0,6-0,7 м, которую может заменить и отрезок трубы;
• 2 колеса.

Работу по изготовлению тележки садовой двухколесной начинаем с конструирования рамы. Если есть труба, то ее достаточно просто согнуть в форме буквы П. У нас она деревянная, поэтому сбиваем ее из брусков, выдерживая длину до 1,5 м, а ширину до 0,7 м, а затем:

1. В нижней части рамы сверлим отверстия. В них впоследствии вставится ось. В роли оси у нас выступает резьбовая шпилька или труба. Часть оси, выступающей из рамы по обе ее стороны, примерно равняется двойной ширине колеса. Ось в раме крепится наглухо саморезами или винтами, затянутыми гайками.
2. На ось одеваем колеса и крепим их шплинтами. Они могут быть покупными или от велосипеда, в общем, что найдется. Если не нашлось ничего, сделаем колесо сами из толстой фанеры. Чтобы оно прослужило дольше:

• пропитываем фанеру антисептиком или олифой;
• колесо оббиваем металлической полосой, одеваем шину или окутываем толстой резиной;
• в посадочные отверстия колес вставляем подшипники;
• смазывает колеса и ось солидолом.

3.   Подошла очередь кузова. Его мы тоже сделаем из фанеры. Сначала вырезаем дно и жестко крепим деталь к раме. С бортами возможны варианты. Их устанавливают неподвижно по отношению ко дну короба, или при помощи петель и тогда они складываются. Крепление осуществляется так:

• один борт боковой непосредственно ко дну;
• второй, который, напротив, крепим через переходник в виде бруска, толщина его равна толщине борта;
• крепеж торцевого борта осуществляется через переходной брусок двойной толщины. Таким образом, тележка в сложенном состоянии станет совсем плоской. Чтобы в рабочем положении борта не падали, устанавливают шпингалеты или крючки.

Тележка — украшение для сада

Такую деревянную тележку, фото которой сделано в саду, хозяева используют как кашпо для цветов.

Как видим, колесо здесь необычное. Остановимся детальней на его изготовлении.

 Сборное деревянное колесо для садовой тачки своими руками

Сборное колесо состоит из:

• обода;
• спиц;
• оси.

Технология такова:

1. Для изготовления обода понадобится шаблон в масштабе 1:1. Поэтому размечаем окружность на листе фанеры или ДСП. Диаметр ее равен диаметру будущего колеса. Окружность выйдет идеальной, если в центре заготовки забить гвоздь, затем одеть на него рейку по длине равную радиусу колеса, а на противоположной ее стороне закрепить карандаш. Путем вращения этого импровизированного циркуля вокруг гвоздя, получим ровную окружность. Разделим ее на 8 частей.
2. Теперь изготавливаем обод, для чего берем деревянные дощечки, тщательно отструганные, в количестве 8 шт. Длина их чуть больше, чем 1/8 окружности. Торцы брусков отпилим под углом приблизительно 67 градусов. Выложив эти детали на шаблон, проверим, настолько качественно они стыкуются.
3. Делаем разметку оси колеса и выпиливаем ее.
4. Нам предстоит сделать колесо круглым. Для этого мы раскладываем на шаблоне детали обода. По внешнему их контуру рисуем круг и выпиливаем по этой разметке. Внутри будет шестигранник, а снаружи круг.
5. В качестве спиц используем готовые круглые палочки. Ось, как и обод, размечаем на 8 частей. Просверливаем в этих местах отверстия.

Все детали готовы. Будем собирать колесо, при этом все соединения клеевые:

• помещаем спицы одним концом в ось;
• противоположный конец спиц вставляем в детали обода;
• на очереди склеивание деталей обода, для чего выкладываем их на плоскость, смазываем клеем  торцы и стягиваем все вместе прочной веревкой. Чтобы изделие не покоробилось, сверху укладываем груз;
• когда клей высохнет, убираем его остатки и защищаем наждаком, покрываем морилкой и лаком.

В этом видео показан процесс изготовления деревянного колеса с фигурными спицами:

Вот теперь, когда вы ознакомились с несколькими вариантами, сделать садовую тележку своими руками для вас не проблема. Остается выбрать подходящую. У автора этого видео она получилась ничуть не хуже покупной:

« Монтаж теплого электрического пола своими руками Как выбрать перфоратор для дома »

Сборка тачки – Новости Матери-Земли

1 / 4

Диаграмма: Тачка 1.

СОТРУДНИКИ НОВОСТЕЙ МАТЬ-ЗЕМЛЯ

2 / 4

вам не нужно? Вы также можете носить с собой более широкие вещи, не балансируя их сверху. Мне нравятся варианты.

ИЛЛЮСТРАЦИЯ: СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

3 / 4

Диаграмма: Тачка 3.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

4 / 4

Диаграмма: Тачка 2.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

Мастерская по дереву МАТЕРИ показывает читателям, как построить тачку с нуля. (Схемы тачек см. в галерее изображений.)

Если вы, как и я, устали от повторяющихся походов к инструментальному или строительному сараю и таскать вещи охапками: остановитесь! Может быть, пришло время построить себе старомодную тачку. Этот спасатель можно построить за выходные примерно за 50 долларов, включая покупку колеса.

Колесо со встроенными подшипниками можно купить в любом приличном хозяйственном магазине примерно за 25 долларов. Но если вы чувствуете себя особенно неолитическим, вы можете попробовать построить тачку самостоятельно. Или, может быть, вы можете собрать его из сломанного или неиспользованного оборудования.

У этой модели «трансформируемые» боковины кровати: зачем таскать с собой лишний вес, если он вам не нужен? Вы также можете носить с собой более широкие вещи, не балансируя их сверху. Мне нравятся варианты.

Я разработал это с учетом простоты конструкции. Вот почему все «в квадрате». Вам не нужно рассчитывать какие-либо углы (почти все разрезы составляют 90 градусов). Точно так же все пиломатериалы имеют «стандартные» размеры. Используйте болты 1/4 дюйма на 3 дюйма с шайбами, чтобы собрать все конструкции размером 2 дюйма на 4 дюйма (два болта на каждом стыке; используйте не менее трех болтов, чтобы прикрепить ножки к сторонам; предварительно просверлите). Используйте водостойкий клей и винты для гипсокартона 1 1/4 дюйма, чтобы прикрепить фанеру к раме.

Используйте герметизирующую грунтовку и краску. Убедитесь, что все края фанеры заклеены. У вас может возникнуть соблазн отказаться от нижней панели кровати. Не. Многослойная конструкция чрезвычайно прочна и выдерживает как боковые нагрузки, так и разрушающие нагрузки. Без нижней панели вам понадобилась бы диагональная поперечная распорка, которая включает в себя сложные врезные соединения и вырезы под углом.

Если вы собираетесь нести действительно абразивные предметы (например, камни или вашу свекровь), вы можете рассмотреть возможность обшивки кровати листами жести. Как всегда, используйте правильную технику подъема и носите поддержку для спины. Не перегружайте: две поездки лучше, чем одна. Бесполезное выпячивание спины не экономит время.

При небольшом уходе и обслуживании эта прочная и универсальная тачка прослужит вам долгие годы.

Примечания по сборке тачки

Примечание A: Этот размер будет определяться шириной оси колеса, которое вы используете.

Примечание B: Угловой кронштейн 1/2 дюйма на 3 дюйма на 3 дюйма крепится к стойкам колес и к передней поперечной распорке.

Примечание C: Вы можете изменить длину ножки, чтобы настроить высоту ручки до удобного уровня.

Примечание D: Вы можете изменить диаметр рукоятки в зависимости от вашей руки. Средний диаметр составляет от 1 1/4 дюйма до 1 1/2 дюйма. Не делайте его слишком маленьким и не ослабляйте структуру.

Примечание E: Просверлите отверстие размером 1/4 с обеих сторон оси, как показано на рисунке. Вставьте болт 1/4 дюйма с шайбами ​​и гайками. Это предотвратит растрескивание стоек.

Примечание F: «Сформированный» карман для кола, шток размером 1 дюйм на 4 дюйма. Прикрепите колышки к боковым панелям. Расположите боковые панели на тачке, затем сделайте карманы вокруг стоек. Таким образом, вы уверены, что все подходит. Дайте зазор не менее 1/8 дюйма. Также прикрепите опорные ножки болтами.

Примечание G: Оставьте небольшой зазор для стока воды.

«Джеймс Льюис, отойди от тачки.
Вы знаете, что ничего не знаете о машинах».
– Брат Дэйв Гарнер

Список материалов для тачки:

Один лист фанеры размером 4 фута на 8 футов на 1/4 дюйма

Пять листов размером 2 дюйма на 4 дюйма на 8 футов пихты

Один кусок елового подвоя размером 1 дюйм на 2 дюйма на 6 футов (колышки)

Один кусок ели размером 1 дюйм на 4 дюйма на 8 футов (карманы для кольев)

Два оцинкованных уголка под углом 90 градусов скобки

Сорок пять оцинкованных болтов 1/4 дюйма на 3 дюйма

Сорок пять оцинкованных шайб 1/4 дюйма

Четыре оцинкованных болта 1/4 дюйма на 3 дюйма с шайбами ​​и гайками

Один тюбик водостойкого столярного клея

1 фунт шурупов для гипсокартона 8 на 1 1/4 дюйма

1 галлон грунтовки

1 галлон краски

1 колесо

АРТИКУЛ №: CW-PDF

Бесплатная доставка ( Время обработки варьируется: Время обработки варьируется: Узнать больше )

Текущий запас:

Количество

Добавление в корзину… Товар добавлен

Соберите деревянную детскую тачку с помощью наших простых чертежей, которые можно скачать. Высокое качество, простота в использовании и доступная стоимость сборки.

Подробнее

Обзор

Детям нужны хорошие садовые инструменты. Пластиковые садовые инструменты ломаются или выбрасываются в пользу «настоящих», но взрослые инструменты слишком неудобны для детей. Инструменты хорошего качества детского размера дают детям понять, что их вклад в сад ценится. Прочное садовое оборудование помогает создать успешный садовый опыт. Эти загружаемые чертежи покажут вам, как построить тачку для детей, что позволит им помогать вам в саду или с их собственными играми и проектами на свежем воздухе.

Хороший дизайн

Прочный

В конструкции этой детской тачки используются винты и болты из нержавеющей стали, чтобы не ржаветь. Ручки и ножки из кедра легкие, прочные и устойчивые к атмосферным воздействиям. Колесо из твердой резины — оно не может спуститься. В металлических тачках вода от дождя скапливается в ведре и в конечном итоге проржавеет. Или гайки и болты ломаются при использовании из-за ржавчины или усталости металла. При использовании лопаты краска легко соскабливается, что быстро приводит к ржавчине. Тачки, сделанные из пластиковых ведер, недолговечны; оставленные на солнце, они становятся хрупкими и легко трескаются. Вскоре они попадают на свалку в виде мусора.

Простой, но прочный

Конструкция Eartheasy уникальна тем, что ножки проходят внутрь боковых частей. Это придает прочности бокам, а поскольку ноги закреплены сверху, это также делает ноги намного сильнее. Это устраняет необходимость в дополнительных опорах под тачкой, что упрощает сборку конструкции.

Ремонтопригодный

Отдельные компоненты скреплены болтами и легко заменяются

Идеальное занятие для родителей и детей

Масштаб этого проекта как раз подходит для занятий родителей и детей, это отличный способ научить вашего ребенка базовым навыкам работы с деревом. Ребенок, который помог построить свою собственную тачку, будет использовать ее с гордостью и относиться к ней с уважением.

Полезный подарок

Лучшее, что вы можете сделать для ребенка, — это помочь ему открыть для себя природу, а сад — идеальная площадка для обучения детей всех возрастов. Их опыт может перерасти в здоровую любовь к садоводству на всю жизнь.

Что вы получаете:

Подробные планы зданий в удобном для печати формате, которые можно загрузить. В планах:

• чертежи в масштабе
• цветных фотографий, показывающих процесс от начала до конца
• подробные инструкции по сборке, охватывающие все аспекты процесса
• полный список материалов с подробным описанием того, какие крепления использовать, какую древесину покупать
• инструментов, необходимых для сборки своими руками

Описание

Соберите деревянную детскую тачку с помощью наших простых чертежей, которые можно загрузить. Высокое качество, простота в использовании и доступная стоимость сборки.

Подробнее

Обзор

Детям нужны хорошие садовые инструменты. Пластиковые садовые инструменты ломаются или выбрасываются в пользу «настоящих», но взрослые инструменты слишком неудобны для детей. Инструменты хорошего качества детского размера дают детям понять, что их вклад в сад ценится. Прочное садовое оборудование помогает создать успешный садовый опыт. Эти загружаемые чертежи покажут вам, как построить тачку для детей, что позволит им помогать вам в саду или с их собственными играми и проектами на свежем воздухе.

Хороший дизайн

Прочный

В конструкции этой детской тачки используются винты и болты из нержавеющей стали, чтобы не ржаветь. Ручки и ножки из кедра легкие, прочные и устойчивые к атмосферным воздействиям. Колесо из твердой резины — оно не может спуститься. В металлических тачках вода от дождя скапливается в ведре и в конечном итоге проржавеет. Или гайки и болты ломаются при использовании из-за ржавчины или усталости металла. При использовании лопаты краска легко соскабливается, что быстро приводит к ржавчине. Тачки, сделанные из пластиковых ведер, недолговечны; оставленные на солнце, они становятся хрупкими и легко трескаются. Вскоре они попадают на свалку в виде мусора.

Простой, но прочный

Конструкция Eartheasy уникальна тем, что ножки проходят внутрь боковых частей. Это придает прочности бокам, а поскольку ноги закреплены сверху, это также делает ноги намного сильнее. Это устраняет необходимость в дополнительных опорах под тачкой, что упрощает сборку конструкции.

Ремонтопригодный

Отдельные компоненты скреплены болтами и легко заменяются

Идеальное занятие для родителей и детей

Масштаб этого проекта как раз подходит для занятий родителей и детей, это отличный способ научить вашего ребенка базовым навыкам работы с деревом. Ребенок, который помог построить свою собственную тачку, будет использовать ее с гордостью и относиться к ней с уважением.

Полезный подарок

Лучшее, что вы можете сделать для ребенка, — это помочь ему открыть для себя природу, а сад — идеальная площадка для обучения детей всех возрастов.
