Стол верстак складной своими руками: Как сделать раскладной верстак-трансформер своими руками

03.01.1976
Комментариев нет

Содержание

его отличия от обычного верстака, характеристики и преимущества

Складной верстак универсальный может стать незаменимой вещью при оборудовании рабочего места в гараже или дома для работы с деревом или металлом.

Далеко не каждая поверхность рабочего стола способна выдержать нагрузки, которые бывают при работе с металлическими изделиями. Такой верстак изготавливается из особо прочных материалов, готовых к рабочим нагрузкам, ударам и повышенному давлению.

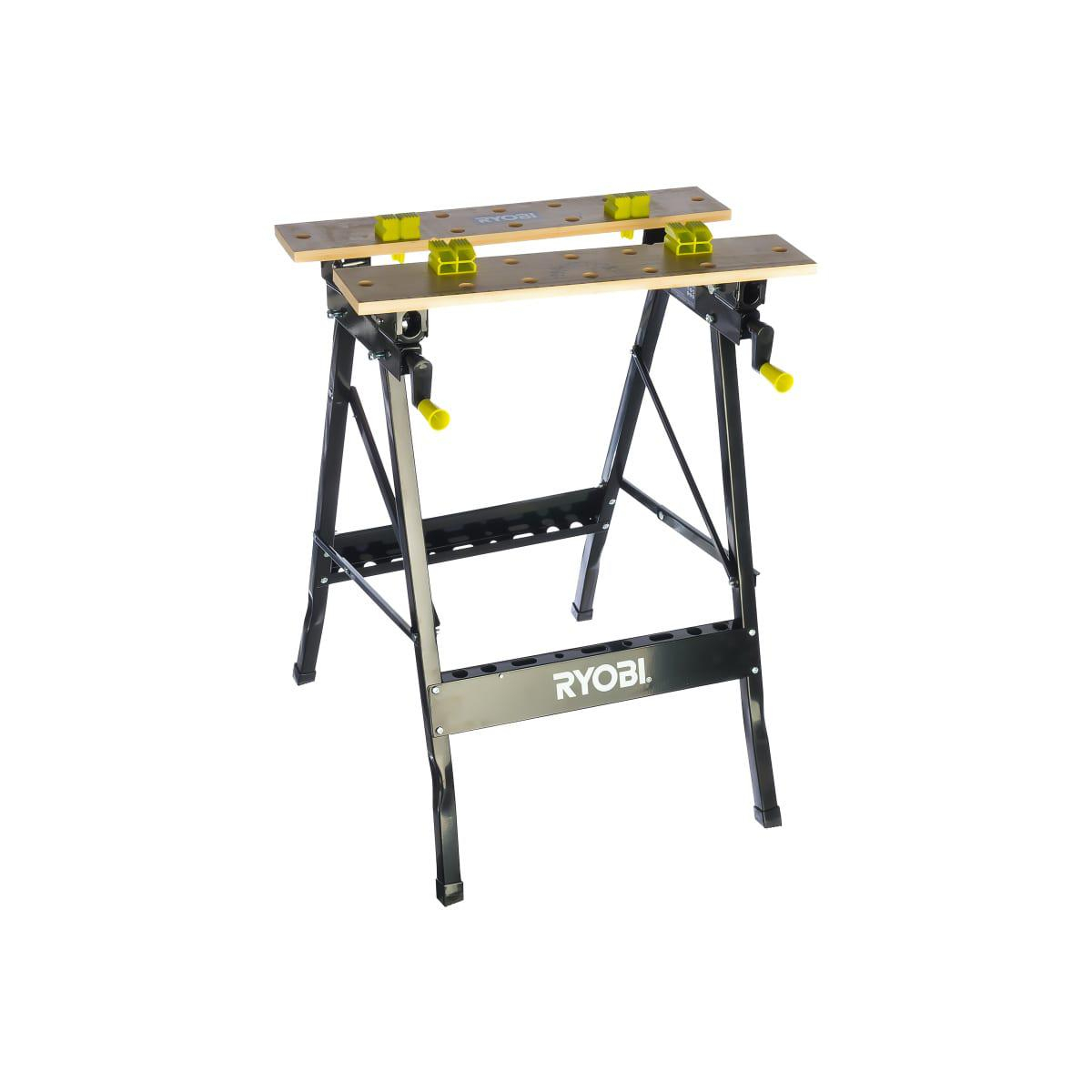

Складной верстак универсальный и обычный стол

В последнее время всё большей популярностью пользуется трансформируемая мебель, которая с лёгкостью и быстротой способна изменить своё предназначение. Складной стол позволяет своему владельцу работать с разными материалами за одним столом и экономить место в рабочем помещении.

К тому же, если нет необходимости в частом использовании верстака, то складная конструкция позволяет убрать его из помещения и освободить пространство.

Главное отличие универсального от обычного столярного стола заключается в прочности каркаса, который обычно бывает металлическим. Он может быть с передвижными мощными роллерами в основании или со складной конструкцией.

Выбирать его следует очень тщательно ввиду того, что складные варианты могут оказаться крайне неустойчивыми, а корпусные нередко имеют высокую цену.

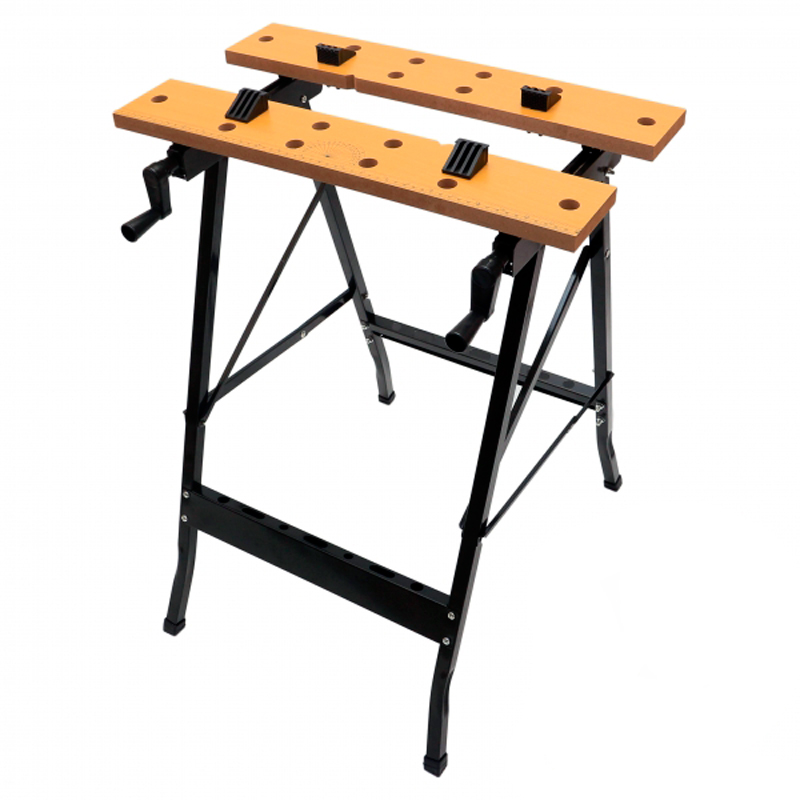

Характеристики складного верстака универсального для дома и мастерской

Главным предназначением этого стола является проведение работ в домашних условиях или небольшой мастерской. Отличаются столы в основном своими размерами и ценой. По свои внешним рабочим качествам все столы практически одинаковы и имеют следующие характеристики:

  • Столы состоят из двух частей: одна остаётся подвижной, другая – нет.
  • Двумя вращающимися рукоятками можно регулировать положение подвижной части.
  • Специальные отверстия и фиксаторы, расположенные на рабочей поверхности стола, позволяют закреплять обрабатываемые детали в процессе работы.
  • Большая экономия места достигается благодаря складной конструкции верстака.
  • Сама плоскость стола и высота регулируются под необходимые параметры.

Преимущества универсальных складных верстаков

Такой стол представляет собой компактное рабочее место. Изготавливаются подобные верстаки преимущественно из металла и имеют столешницу из среднеплотной древесно-волокнистой плиты (МДФ).

Такой материал является устойчивым к воздействию влаги и пара, что делает его практичным материалом для изготовления рабочего стола.

Производители предусмотрели на столешнице специальные места для установки электроинструмента от различных производителей, что даёт обладателю возможность дополнить свой рабочий верстак:

  • циркулярной пилой;
  • шлифовальной машиной;
  • бормашиной;
  • электрическим лобзиком;
  • сверлильным прибором.

Набор необходимых инструментов и домашний верстак позволят мастеру проводить столярные работы с точностью, как на производстве. Тем, кто мечтает самостоятельно изготавливать предметы мебели, такое приспособление просто необходимо.

В небольших ремонтных мастерских такие столы помогут существенно сэкономить место и получить превосходные результаты от проведённых ремонтных работ.

Несмотря на небольшой размер, они достаточно прочные и позволяют производить обработку массивных деталей. Некоторые верстаки способны выдерживать общую массу около двухсот килограммов. Кроме того, современные столешницы позволяют надёжно закреплять детали во время их обработки.

Все струбцины для крепления обрабатываемых деталей размещаются в отверстиях столешницы, что необычайно облегчает труд мастера. Струбцины входят в комплект, но при недостаточном количестве их всегда можно докупить по отдельности. Металлическая рама, благодаря своей прочности позволяет использовать в работе ручной инструмент.

Когда механизировать работу полностью нет возможности, без его применения не обойтись. Оправданность ручного инструмента бывает, как правило, при небольших объёмах работы.

По большому счету складные аналоги предназначаются для проведения столярных работ. Но если не превышать допустимую нагрузку, то можно установить и слесарные тиски.

Когда необходимо осуществить рубку или гибку толстых листов металла, то складным столом лучше не пользоваться. Основным рабочим предназначением для них все является строгание, пиление или резание деталей. Если готовые варианты не подошли, то можно сделать стол по собственному плану.

Что нужно учитывать при самостоятельном изготовлении верстака

Стол для проведения слесарных или столярных работ, прежде всего, должен быть устойчивым. Размеры его зависят от площади мастерской и частоты использования.

Для поверхности верстака лучше выбирать прочные породы деревьев, такие, как дуб, бук или граб. Это позволит мастеру работать с механическими, ручными инструментами и различными материалами.

Прежде чем приступать к изготовлению верстака, необходимо определиться с целью его использования. Все верстаки можно разделить на три группы:

  1. Стационарные – представляют собой большие прочные столы, привязанные к одному месту.
  2. Мобильные – небольшие складные столики с металлическим каркасом больше всего подходящие для работ с небольшими деталями.
  3. Составные, которые держатся при помощи болтовых соединений, которые легко поддаются замене деталей и позволяют легко разбирать инструмент.

При самостоятельном изготовлении рабочего верстака можно сделать конструкцию под свой рост, чтобы работать не сутулясь. Готовые же верстаки редко превышают высоту в восемьдесят сантиметров, что крайне неудобно для людей высокого роста.

Кроме того, можно самостоятельно наполнить верстак необходимым инструментом и сделать подходящие места для зажима деталей. Оптимальная длина верстака составляет два метра при ширине восемьдесят сантиметров. Для хранения ручного инструмента и мелких деталей можно дополнить верстак несколькими ящичками.

В качестве рабочей поверхности лучше взять цельное полотно, которое можно сделать из старых межкомнатных дверей. При использовании отдельных досок их следует сколачивать между собой очень плотно, чтобы не оставалось зазоров, в которые могут попадать мусор и опилки.

Оцените статью: Поделитесь с друзьями!

Столярный верстак своими руками — как сделать, в том числе складной, чертежи с размерами и пошаговые действия + фото и видео

Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.

Назначение и типовое устройство верстака

Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать. Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка. Столярный верстак имеет следующую типичную компоновку:

  • Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом. Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
  • На переднюю (лицевую) часть верхней крышки «навешиваются» тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в «стальном варианте»;
  • Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
  • На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

Самодельный верстак может иметь три типа конструктивного исполнения:

  • Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
  • Стационарный верстак простой конструкции – прост в изготовлении, но накрепко «привязан» к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
  • Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

Фотогалерея: чертежи с размерами и обозначениями

Основные принципы изготовления

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

  1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

    Основание представляет собой раму из брусьев

  2. Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
  3. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

    Доски крепятся к устойчивому каркасу

  4. Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
  5. К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

    К поверхности верстака можно прикрепить тиски или пилу

  6. Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками


Видео: рабочий стол с пилой


Как сделать простой столярный верстак своими руками

  1. Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с «фасадной» стороны и тщательно загибаемые на изнаночных деревянных перемычках. Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.
  2. Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры. Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.
  3. От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм. Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.
  4. Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака «подрастет» на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см. Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.
  5. Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов. После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.
  6. Когда верхняя крышка надежно закреплена, на нее можно «навешивать» тиски, струбцины и прочие устройства для удобства столярных дел.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

Оцените статью: Поделитесь с друзьями!

Столярный верстак своими руками — инструкция, чертежи и размеры

У рачительного хозяина рабочий стол – непременный атрибут гаража, сарая или пристройки к дому. Конечно, столярный верстак можно и приобрести. Но если это изделие известной марки, то стоит оно довольно дорого. К тому же и неизвестно, будет ли оно полностью отвечать всем запросам мастера. Дешевые же столы долго не прослужат – однозначно.

Самое рациональное решение, если действительно хочется иметь максимально удобный и универсальный столярный верстак – изготовить его своими руками. Разобравшись с оптимальными размерами, чертежами, особенностями подбора материалов и рядом других вопросов, станет ясно, что ничего сложного в этом для любого мужчины нет.

Подготовительные мероприятия

Выбор проекта верстака

Начинать нужно именно с этого. Любой рабочий стол изготавливается для каких-то конкретных целей и помещений. Столярный верстак – название обобщенное. Один нужен лишь для деревообработки на приусадебном участке (например, в процессе строительства или капитального ремонта), другой собирается для повседневной работы с мелкими деталями, причем из разных материалов. В зависимости от специфики использования и места установки и определяются его конструктивные особенности, размеры, чертеж.

 Вариант А – верстак переносной (мобильный).  Такой рабочий стол чаще всего собирают своими руками для небольших помещений (пристройка, гараж), со сложной планировкой, и его основное предназначение – выполнение мелких работ с маломерными деталями. Относительно малый вес конструкции позволяет легко переместить ее при необходимости на другой сегмент. Как правило, максимум, чем можно такой верстак укомплектовать – тиски средних размеров и эл/наждак. Это позволит столярный стол частично использовать и для мелких слесарных работ.

 Вариант Б – стационарный верстак.  Его отличительная особенность – массивность. Такие столярные столы в основном нужны тем, кто часто занимается распиловкой (роспуском) пиломатериалов – габаритных досок, бруса или бревна. На практике же мастера-любители устанавливают их на участке лишь на период строительства дома или хозяйственной постройки. После завершения работ они используются нечасто – для «грубых» технологических операций. Для частного дома такой верстак нужен, а вот для гаража (учитывая небольшие размеры бокса) вряд ли подходит.

 Вариант В – по сути, это промежуточная (сборная) конструкция (на болтовых соединениях).  Ее преимущество – в возможности в любое время что-то видоизменить, доработать в зависимости от решаемых задач. Но существенный минус – сложность сборки. А если на таком верстаке установлены вибрирующие механизмы (то же эл/точило), то его придется постоянно приводить в порядок (подтягивать все крепежные детали).

Для бытовых целей домашнему мастеру лучше всего подходит стол по варианту А. Мобильным он называется чисто условно, только лишь по причине сравнительно небольшого веса. Если для него отведено конкретное место в сарае или гараже, ничто не мешает хозяину его ножки зафиксировать на полу (залить бетоном, «пристегнуть» крупными саморезами и так далее). Своими руками – как угодно.

Составление чертежа столярного верстака

Если верстак собирается для бытового использования, то существуют рекомендуемые линейные параметры (в см), на которые можно ориентироваться. Но это не аксиома, поэтому мастер сам волен что-либо изменить, на собственное усмотрение.

  • Длина – не менее 180.
  • Ширина рабочей поверхности – 90±10.
  • Высота верстака – 80±10 (с учетом толщины столешницы). Определяясь с этим параметром, нужно ориентироваться на собственный рост. Вряд ли работа с деревом будет эффективной и принесет удовлетворение, если придется постоянно сутулиться или наоборот, приподниматься «на цыпочки».

Что учесть:

  • Количество и вид отсеков в тумбе стола. Это могут быть открытые боксы, ящики выдвижные или с дверками, полки. Другое дело – нужны ли они мастеру?
  • Чтобы было удобнее работать с образцами разной длины, в столешнице стоит высверлить несколько «гнезд» для установки ограничителей.
  • Для фиксации заготовок желательно иметь на верстаке парочку зажимных устройств (струбцин или тисков винтовых). Оптимальная ширина их «губок» 170±5 мм.
  • Место расположения рабочего стола. В зависимости от уровня освещенности определяется количество закрепляемых на верстаке (и над ним) светильников. Но хотя бы пара штук, на краях столешницы, для «точечной» подсветки необходима.

Если хозяин левша, то и это следует предусмотреть. Все типовые чертежи, размещенные в интернете, рассчитаны на мастеров, у которых «рабочая» рука – правая. Следовательно, придется на столе располагать доп/оборудование по принципу «зеркальности».

Пример чертежа верстака

Подбор материалов

 Брус строганый.   Он пойдет на каркас (раму) верстака. Сечение выбирается в соответствии с размерами конструкции. Для стола большого – не менее 100 х 100. Если же он компактный, для универсального применения, можно ограничиться заготовками 100 х 70 (50). Они же отлично подойдут для различных перемычек. Размеры бруса смотрите здесь.  Доска.  Для столешницы ее минимальная толщина – 50. Здесь нужно подумать, как рациональнее использовать верстак. К примеру, чтобы он стал по-настоящему универсальным, одну его часть можно специально приспособить для выполнения слесарных работ, то есть с металлами. В этом случае желательно брать доску более массивную (например, «шестидесятку») и небольшой сегмент столешницы оббить листовым железом. Это лишь одна из идей, которые можно реализовать своими руками при определении конструктивных особенностей верстака.

Рабочий стол в жилых помещениях не устанавливается. А в мастерской обязательно будут перепады и температуры, и влажности. Поэтому для изготовления верстака рекомендуется древесина – граб, бук, дуб. Единственный минус такого решения – высокая стоимость материалов. Можно выбрать вариант дешевле – клен, лиственница. Эти породы отличаются достаточной твердостью. Хотя для столешницы самодельного верстака, если на нем не планируется проводить какие-то «ударные» работы, иногда берутся плитные образцы (ДСП, ОСВ). В принципе, любой хороший хозяин без труда определит, что ему более подходит.

Слишком пористую древесину использовать не следует. Даже качественная ее обработка антисептиками, маслами лишь повысит влагоотталкивающие свойства, но прочности дереву не добавит.

Крепеж

  •  Болты.  С ними особых трудностей нет. Они должны быть такой длины, чтобы с обратной стороны можно было поставить шайбу, гровер и гайку. Сложнее с другими типами крепежа.
  •  Гвозди.  Насколько целесообразно их использовать при сборке верстака своими руками (а такие рекомендации встречаются довольно часто), каждый определит самостоятельно. Но ряд замечаний высказать стоит.
  1. Во-первых, гвоздь, особенно крупный, легко раскалывает древесину, тем более, если она пересушена.
  2. Во-вторых, вбить его строго вертикально вряд ли получится, учитывая длину ножки и прочность дерева, из которого изготавливается верстак.
  3. В-третьих, сложность с демонтажом. Например, при необходимости ремонта рабочего стола с заменой составной части. Вытащить плотно забитый «мощный» гвоздь получится не всегда.
  •  Саморезы.  Для небольшого верстака – лучший выбор. Наиболее «проблемные» участки дополнительно можно усилить металлическим планками, уголками, пластинами. Главное – грамотно подобрать длину ножки крепежа. Есть правило, согласно которому она должна превышать толщину скрепляемой детали в 3 раза, как минимум. В противном случае прочность соединения – под вопросом.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

Изготовление деталей верстака

  • Это несложно сделать по имеющимся на чертеже размерам.
  • Каждый образец тщательно шлифуется.
  • В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
  • Просушка. На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

  • Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно.
    Да и закрепить съемные тиски уже не получится.
  • Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
  • Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

Советы:

  • Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
  • После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

верстак нужная вещь в хозяйстве

Когда затевается серьезный ремонт в домовладении, необходимо, чтобы все было под рукой в любой момент, что позволит с  максимальной пользой использовать время. Для этого важно правильно организовать рабочее место домашнего мастера, если он привык все делать своими руками. Во время ремонта или строительства значительное место занимают работы по дереву. Однако пилить брус на табуретке или скамейке неудобно и долго. Рационально использовать время и ресурсы поможет рабочий стол, известный еще под названием верстака.  Сделать его по силам в домашних условиях.

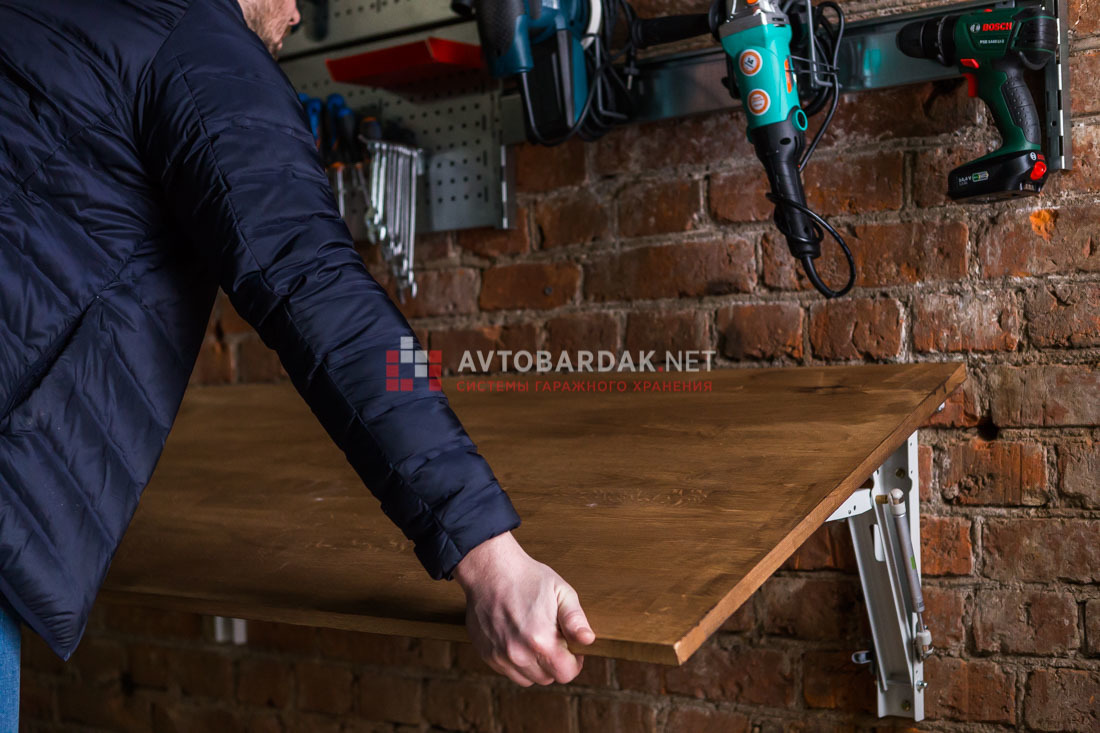

Для большинства мужчин, гараж является и «домом» для автомобиля, и кладовкой и мастерской одновременно.

Преимущества создания верстака своими руками

Не каждый хозяин считает, что верстак постоянно нужен в хозяйстве: он нужен только на время ремонта или реконструкции здания, поэтому предпочитает  взять его напрокат. Но такое мнение ошибочно, особенно, если  он является собственником домовладения, стоящего на земле. Появившийся в хозяйстве столярный верстак станет настоящим подспорьем для него.  Смастерив такую конструкцию, хозяин получает целый ряд преимуществ, по сравнению с использованием верстака, взятого напрокат или купленного в строительном супермаркете.

  1. Он сэкономит значительную сумму денег, которую сможет использовать для дальнейшего благоустройства дома.
  2. Приобретет дополнительный опыт хозяйствования и практические навыки.
  3. Получит в свое распоряжение удобный рабочий стол, пригодный для обработки деталей из дерева и металла.
  4. Если хозяин изготовит верстак своими руками, сможет пользоваться им в любое время.

Стало быть, в одном помещении (хорошо, если имеется подвал) необходимо разместить стеллажи и рабочее место.

Виды столов

Известны различные виды верстаков, которые имеют различное предназначение.

  1. Столярный верстак для изготовления деревянных деталей. На нем удобно обрабатывать небольшие деревянные изделия, но не предназначен для первичной обработки древесины. Для него понадобится столешница трехметровой длины шириной в один метр. Детали на нем закрепляются деревянными горизонтальными и вертикальными зажимами.
  2. Плотницкое приспособление значительно больше по всем параметрам и тяжелее. На нем обрабатывают стволы деревьев, нарезаются доски, брус и другие заготовки из дерева.
  3. Универсальный стол позволяет работать с деревом и с металлом; его столешница укрепляется металлической лентой и имеет деревянные и металлические зажимы.

Стол для проведения слесарных работ и обслуживания автомобиля есть практически в каждом гараже.

Существует и другое определение видов конструкций по возможному месту расположения.

  1. Мобильный (переносной). Используют для выполнения мелких работ с деталями небольших размеров. Он удобный, достаточно легкий. Его можно без особого труда переместить с одного места на другое. Укомплектовывается столярный стол тисками малого или среднего размера, что позволяет его использовать для мелких слесарных работ.
  2. Стационарный рабочий стол отличается массивностью и устойчивостью. На нем можно заниматься обработкой пиломатериалов, но домашнему мастеру такой верстак вряд ли пригодится, если он постоянно не будет заниматься деревообработкой.
  3. Сборный на соединениях с использованием болтов. Это своеобразный трансформер: в любой момент его можно дополнить специальным оборудованием и внести необходимые изменения, в зависимости от решаемых задач.

И как правило – он самодельный, то есть, изготовлен с учетом особенностей конкретного помещения.

Какой вид конструкции выберет домашний мастер, напрямую  зависит от того, какие цели и задачи он ставит:

  • рабочий стол нужен для обработки небольших деталей и изготовления мелких изделий только на период проведения ремонтных и строительных работ;
  • хозяин будет им постоянно пользоваться и работать с небольшими объемами деталей из дерева;
  • верстак понадобится, чтобы проводить первичную обработку древесины, превращая ее в доски, брус на постоянной основе;
  • предполагается использовать стол для периодической обработки небольших деревянных и металлических деталей.

Форма и размеры определяются конфигурацией помещения.

Опытные домашние мастера утверждают, что смастерить изделие можно даже начинающему хозяину, не имеющему навыков обращения со слесарными инструментами.

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой.

Выбор материала

Чтобы сделать верстак своими руками, мастеру нужно дерево и металл. Если предполагается изготовить небольшой стол, то для него будет подходящей деревянная основа. Для столешницы подойдет ламинированная ДСП, прессованная фанера толщиной не менее 5 – 7 см. Для стационарного стола можно использовать хорошо оструганные доски, плотно подогнанные друг к другу, и частично – металл.

Кроме столешницы, он имеет большое количество полок и ящиков.

А если в распоряжении домашнего мастера есть ненужный письменный стол, то он станет добротной основой. Он удобен еще и тем, что уже имеет несколько ящиков или отделений для хранения инструментов.

Рабочее место автолюбителя должно быть прочным и устойчивым.

Найдет применение  в конструкции старая дверь из цельного полотна. Из нее получится прекрасная прочная столешница, которая даже не требует обработки.

Под столом обязательно размещаются тумбы с инструментом и расходными материалами (сверлами, ножовочными полотнами, ветошью и пр.).

Использование  имеющихся в хозяйстве подручных материалов для изготовления столярного стола своими руками сэкономит время и деньги домашнего мастера.

Делать из стола монолитную тумбу нерационально, куда-то надо девать ваши ноги во время сидячих работ.

Можно самостоятельно сделать верстак из металла. Он получится прочным, надежным и тяжелым. Но опыт свидетельствует: наиболее приемлемым считается промежуточный вариант, когда каркас и крышка верстака выполняются из дерева, а потом обшиваются листовым металлом.

Однако обе стороны должны представлять собой если не комплекты выдвижных ящиков, то хотя бы набор полочек.

Домашнему мастеру, решившему сделать своими руками верстак, понадобится определенный набор материалов. Что для этого нужно, ему хорошо известно.

Верстак в гараж не должен быть частью стеллажа, стало быть, стена над ним является местом для навесного хранения инструмента.

А для тех, кто еще не имеет достаточного опыта, мы составили перечень всего необходимого для его изготовления:

  • уголок металлический;
  • полоса из стали и лист оцинкованного железа;
  • фанера;
  • шурупы;
  • анкерные болты;
  • труба квадратная;
  • деревянные доски;
  • саморезы по металлу;
  • краска.

И металлический, и деревянный верстак имеют право на жизнь.

Какие инструменты понадобятся

Самостоятельно сделанный небольшой деревянный столярный верстак займет достойное место в домашней мастерской. Чтобы его сделать, не нужно большого количества инструментов.

На стальной лист всегда можно положить кусок фанеры или оргалита, а на деревянную поверхность – лист оцинковки.

Понадобится стандартный набор, который найдется в каждом доме:

  • отвертка;
  • рулетка;
  • болгарка;
  • электролобзик или ручная ножовка;
  • молоток.

В первую очередь, определяемся с эргономикой рабочего места.

В зависимости от того, какой материал будет использован для столярного верстака, перечень материалов и инструментов может изменяться. Например, чтобы сделать металлический рабочий стол, не обойтись без сварочного аппарата и электродов.

Высота верстака должна быть такой, чтобы не приходилось гнуть спину, и в тоже время, вставать на цыпочки.

Где поставить?

Прежде чем приступать к работе, важно сразу  определить, для чего и как часто будет использоваться стол, где будет размещен. Не обойтись и без чертежа. Ответы на эти вопросы  определят его размеры, материал и порядок изготовления.



Советуем присмотреться к столешнице у жены на кухне.

Лучшим местом для размещения приспособления можно считать ту часть помещения (гаража или сарая), где есть естественное освещение. Также важно, чтобы рядом с верстаком находились электрические розетки, чтобы подключать электроинструменты и лампу. Лучше всего, если свет будет падать слева или прямо, тогда рабочая поверхность стола будет освещена в течение дня.

Проектируйте габариты вашей рабочей зоны.

Затем определяются параметры будущей конструкции. Несмотря на существующие нормы, касающиеся размеров стола, если мастерить столярный верстак  своими руками, домашний мастер будет исходить из целесообразности и фактически имеющегося места, поэтому столешница будет такой, чтобы здесь  свободно  размещались инструменты и детали, без строгого соблюдения размеров. Ширина обычно составляет 50-60 см; такой размер считается оптимальным, так как позволяет свободно дотянуться до противоположного края столешницы.

Типичный размер стола по вертикали лежит в диапазоне 850-950 мм.

Еще один важный параметр – высота верстака. Существуют различные способы ее определения, начиная от точных математических расчетов до народного опыта, предлагающего считать оптимальным показателем расстояние от крайней точки согнутой в локте руки до пола.   Опытный мастер может сделать ее регулируемой.

В качестве стены для размещения инструментов отлично подойдет перфорированный металлический лист.

После определения основных параметров изделия можно приступать к сборке.

  1. Сначала закрепляются ножки (четыре опоры из стального уголка, которые соединяются также уголками и закрепляются сваркой сверху и снизу.). В результате получается прямоугольная сварная конструкция.
  2. После изготовления каркаса приступают к подготовке столешницы. Обрезанные по размеру доски выкладываются на каркас сверху и плотно скрепляются. С каркасом столешница соединяется при помощи болтов. Рабочая поверхность должна быть обработана: остругана и ошкурена. Низ необходимо закрепить с помощью поперечин или деревянных брусков. Они прикручиваются к каждому из элементов получившегося щита.

После ее закрепления нужно сделать обшивку крышки металлом (лучше, если это будет оцинковка). Металлический лист закрепляется на поверхности столешницы саморезами. Если образуются заусенцы, их необходимо зачистить.

Раскроить заготовки следует до начала сварочных работ.

Основные работы по изготовлению верстака на этом завершаются, но для придания большей жесткости конструкции и прикрепления к полу, можно снизу приварить металлические уголки. По желанию, можно оборудовать ящиками, полками для инструмента.

Все сварные стыки усиливаем уголком или стальной полосой.

Из необходимого оборудования на верстаке обязательно должны найти место тиски. Они навешиваются на лицевую сторону столешницы и используются для крепежа изделий. Если в работе часто бывают крупные детали, есть необходимость установить несколько тисков разных размеров.

Главное – усилить все 90° соединения.

Под верстаком можно смонтировать полки, где разместить различные приспособления, нужный инструмент или складывать обработанные детали.

Обязательно пропитываем дерево антисептиком и противопожарной пропиткой.

Аккуратно выполненный своими руками, столярный верстак станет удобным приспособлением для работы домашнего мастера.

Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками.

ВИДЕО: верстак своими руками.

Создания верстака своими руками: 50 фото-идей

Предыдущая

СтолыСтол с эффектом бесконечности — стильное решение для современного интерьера.

Следующая

СтолыЧем оттереть супер клей со стола

Компактный верстак из фанеры Мастер от Михаила Исаева

Мастера строительного дела часто испытывают сложности с организацией рабочей зоны. Оптимальное решение проблемы заключается в использовании раскладного верстака-трансформера с возможностью транспортировки совместно с рабочими инструментами. В этом материале представляем обзор модели «Мастер» от мастерской Михаила Исаева.

Что представляет из себя складной верстак из фанеры

Мастера, занятые в строительном деле, ответственно подходят к выбору инструмента и оборудования. Для них важно одновременно несколько критериев: исправная работа, долголетней срок службы и компактность товара. Стол-трансформер из линейки «Мастер» наделен всеми этими качествами и объективно оценен мастерами, ежедневно занимающимися столярной работой.

Компактный верстак — это столешница из ламинированной фанеры, удерживающаяся на двух парах стоек, соединенных между собой винтами.

На сайте производителя доступно две модели верстаков из ламинированной фанеры «Мастер»:

  1. Верстак «Мастер 480».
  2. Верстак «Мастер 550».

Стандартная комплектация состоит из стола, к которому в качестве дополнения приобретаются:

  1. Распорная планка для повышения устойчивости конструкции;
  2. Дополнительный вкладыш;
  3. Прорезиненные ручки с резьбой;
  4. Подставка под торцовку 13×10;
  5. Подставка под торцовку 210×120;
  6. Колесная база.

Характеристики складного верстака «Мастер»

Стол обладает рядом параметров:

  1. Столешница из ламинированной фанеры 18 мм, несущие элементы конструкции выполнены из алюминиевого профиля 40 мм х 20 мм х 2 мм;
  2. Вес продукции 14 кг;
  3. Две пары Т-треков с пазом 8.6 мм для установки дополнений и фиксации креплений для циркулярных и фрезерных работ. Составляющие вклеены на эпоксидную смолу и укреплены винтами М4. Допускается комплектация Т-треком на 30 мм для установки каретки или транспортира;
  4. Вкладыши. Для погружной и дисковой пилы, а также фрезера;
  5. В отличии от младших моделей «Lite», данные верстаки снабжены стальными пластинами толщиной 2 мм для увеличения жесткости и устойчивости конструкции;
  6. Габариты верстака в сложенном виде: длина 980 мм, ширина 480 мм, толщина 70 мм;
  7. Габариты в разложенном: длина 1 400 мм, ширина 480 мм, высота 860 мм.

Особенности и применение

Складной верстак позволяет работать с различными материалами и экономить место в помещении. Конструкция в сложенном состоянии компактна и не занимает много места при хранении. Положительная особенность состоит в возможности транспортировать его наравне с прочими инструментами в багажнике автомобиля. По завершении работы конструкция легко и быстро складывают.

Для чего чаще всего приобретают стол-трансформер «Мастер»? Его можно использовать как в гараже для удобства выполнения различных операций. Домашнему мастеру такой верстак будет отличным подарком. Ну, а профессионалам позволит значительно повысить производительность различных столярных и плотницких операций на выездном объекте.

Внимание!Оборудование служит опорой для станков и электроинструмента. Сочетание рабочей поверхности в комплекте с инструментом и струбцинами дает возможность проводить столярные действия, выполнение которых невозможно с фиксированием заготовки одной рукой.

Установка и сборка

Установка стола начинается с поворота двух фиксаторов, расположенных с разных сторон верхней части сложенной конструкции. Затем, для наибольшей легкости разбора используют отверстия для рук в нижней части конструкции. В разложенном виде получаем просторную рабочую поверхность. Сборку осуществляют в обратном порядке действий с завершением поворотами фиксаторов.

Для переноски вручную используют те же отверстия, что и при разборе. В качестве альтернативы используют колесную базу, на которую приспособление устанавливают ногами с последующим креплением их винтами к основанию. Совместно с верстаком на базе уместно перевозить и весь ящик с инструментами.

Преимущества

Пользователи стола-трансформера из линейки «Мастер» выделяют много плюсов. Основные из них:

  1. Трансформируемость. Обеспечивает легкость и оперативность разбора и сбора конструкции.
  2. Прочность. Позволяет использовать оборудование для разных функций без риска получения повреждений.
  3. Многофункциональность. Пригоден для работы в домашних условиях, небольших мастерских или производственных цехах.
  4. Вместительность. Столешница выполнена с учетом нужного количества места для раскладки на ней всех требуемых инструментов, что положительно отражается на повышении скорости выполнения работы.
  5. Мобильность. Небольшие размеры и оснащение колёсной базой без труда позволяют перевозить верстак с одного объекта на другой.

Видео: полный обзор модели «Мастер»

Какие ещё есть модели верстаков

В линейке верстаков магазина ИсаевМаркет есть несколько моделей, отличающихся функционалом и исполнением. Модель для начинающих — Super Lite, модели серии Мастер и продвинутые модели PRO и PRO-2. Более подробно можете ознакомиться на сайте Isaev. Market.

Доставка

Сохранность товара обеспечивается надежной защитой. Продукцию оборачивают в пузырьковую пленку, укладывают в гофрокартон и дополнительно обматывают стрейч плёнкой.

Как приобрести верстак

Выбирать верстаки удобно на сайте производителя, где можно выбрать нужную модель, а также собрать ту конфигурацию, которая требуется именно вам. Отправка заказов осуществляется по всей территории РФ.

Как сделать столярный верстак своими руками с чертежами


стол верстак складной

Рабочий стол верстак нужен в каждом доме, даже если столярные или слесарные работы, это не ваше хобби. Все равно периодически возникает необходимость что-то починить или сделать. Проблема обычно в том, где найти место для такого стола. Лучший выход, это конечно сделать верстак складной своими руками, особенно если он вам нужен не постоянно, а время от времени.

Оптимальный вариант, закрепить откидывающуюся конструкцию к стене, это удобно и надежно. Недостаток – ограниченное пространство для работы. Можно сделать полностью разборный верстак, чтобы была возможность сложить и убрать, а при необходимости разложить. Удобно в том плане, что можно поставить в любом месте и транспортировать не проблема. Но минус очевиден, такая конструкция должна быть очень легкой, то есть перечень работ на таком столе будет довольно ограничен. В статье представлены разные варианты, выбирайте тот, что больше подходит.

Особенности конструкции верстака

Многие специалисты сравнивают рабочий верстак с письменным столом, так как обе конструкции предназначены для проведения самых различных работ. Самодельный верстак может быть представлен самой различной конструкцией. Чертежи определяют наличие следующих элементов:

  1. Большая часть нагрузки передается на несущую конструкцию, представленная сочетанием рамы с ножками. Изготавливается она в большинстве случаев из металла.
  2. Столешница верстака представлена массивным материалом с большой толщиной, за счет чего поверхность может выдержать сильные удары молотком. При изготовлении применяется сталь или дерево большой толщины.
  3. Тумба. В гараже хранятся самые различные вещи. Конструкция верстака предусматривает наличие тумбочки, которые размещены по сторонам. Они могут быть представлены полками или ящиками. Хранится в них могут запчасти и инструменты.
  4. Дополнительная полка. Размеры верстака могут быть самыми различными. Как правило, в нижней части располагают полку, на которой можно хранить различные детали и механизмы больших размеров.

Конструкция настенного верстака

Высота слесарного верстака выбирается с учетом роста мастера и того, какие именно работы будут проводится. Кроме этого, не стоит забывать о том, что рабочее место должно хорошо освещаться. Для этого проводится установка стационарной лампы освещения. Лучше всего выбирать конструкцию, которая может менять свое положения, так как во время работы устройство не должно ослеплять или создавать отблески.

Проектирование верстака

Высоту приспособления необходимо соотносить с собственным ростом. При среднем росте человека (170 см) рационально изготовить верстак высотой 90 см. За таким столом будет очень удобно работать.

Комплектация верстака для дома выбирается с учетом тех работ, которые планируется на нем производить. В привычном понимании верстак должен иметь упоры, углубления на рабочей поверхности для различных деталей и тиски.

При проектировании конструкции необходимо учитывать, какая рука у мастера является ведущей – левая или правая.

Проект простого одноместного верстака

Габариты верстака по большей части зависят от размеров помещения. Установлены следующие стандартные размеры рабочего стола: 2×1 м.

Лучше располагать конструкцию возле окна. Необходимо предусмотреть и дополнительные источники освещения. Неподалеку от верстака нужно оставить место для розеток.

При возможности установите верстак возле окна

Тумбочка под инструменты в гараже

Эта тумбочка будет служить как для выполнения самых различных работ, так и для хранения инструментов. Она займет в гараже совсем немного места, а если постараться, то ее радующий глаз внешний вид будет украшать помещение.

Вначале необходимо составить план-схему такой тумбочки. Можно выбрать предлагаемый вариант, а можно на его основе сконструировать собственный с учетом всех личных пожеланий к устройству рабочего места.

Для начинающего столяра будет полезным сооружение тумбочки для хранения рабочего инструмента. Это позволит и приобрести необходимый опыт столярных работ, и смастерить необходимую для полноценной работы мини-мастерскую, которая будет умещаться в небольшом деревянном ящике.

Предлагаемая тумбочка для инструмента в данном случае представляет собой небольшой напольный шкаф. Внутри он оборудован гнездами для хранения различных инструментов, а снаружи имеет верстачную доску. Она делается из фанерной плиты или досок толщиной 20 мм. Верстачную доску необходимо тщательно отфуговать и оторцевать.

Тумбочка под инструменты оснащена двумя ящиками: один навесной на дверце, другой выдвижной — количество ящиков и их функциональность могут быть любыми в зависимости от потребностей. Сверху тумбочка оборудована откидной крышкой в виде ящика. Крышка присоединяется к каркасу петлями. В рабочем положении ее можно откидывать и опирать о стену или же можно оснастить ее удерживателями, чтобы она самостоятельно оставалась в заданном положении. В нерабочем состоянии крышка будет просто опускаться, и закрывать тумбочку.

Для изготовления каркаса тумбочки нужно использовать либо бруски, либо доски сечением 1,5 X 2 см. Облицовывать изделие можно фанерой или древесной плитой.

Устройство для содержания в тумбочке инструментов делается по своему усмотрению.

Как видно на фото, эта мебель для гаража либо окрагивается краской, либо оклеивается пленкой. Можно использовать прозрачную отделку, но для этого потребуется более кропотливая столярная подготовка изделия.

Внутренняя отделка, может быть простой, достаточно будет лишь тщательно и неоднократно проолифить детали изнутри или же окрасить лаком или краской светлого цвета.

Складной верстак чертеж

Итак, наконец то изготовил в свою мастерскую парочку складных верстаков, которые теперь в значительной мере экономят свободное место в моей маленькой мастерской. Идею я почерпнул с интернета, но все чертежи отрисовал самостоятельно под свои нужды и размеры.

В принципе на основании последующих моих описаний вы сможете собрать такой верстак самостоятельно, достаточно приложить свою голову и руки. Но если вам лень, то я могу предоставить вам материалы по которым работал сам (чертеж, деталировку, пропорции и размеры). Это позволит вам сэкономить время и силы. Стоимость пакета 300 руб — по сути — не деньги, но насколько вы цените свое время решать вам.

Перейду к традиционному для «золотых рук» подробному описанию процесса изготовления. В качестве материала для будущего своего верстака я выбрал 15 мм березовую фанеру, запасы которой у меня были достаточно приличные. С помощью своей погружной пилы с шиной нарезал деталей необходимого размера.

Сначала собрал короб-основание. Все стыки в дополнение к конфирматам промазывал столярным клеем.

Дно сплошное, к нему крепятся две боковые стенки, задняя и внутреннее ребро.

Вырезаем полоски для стоек. Примеряем их к боковым стенкам несущего короба.

Попарно промазываем их клеем, который желательно равномерно распределить по склеиваемой поверхности

Стянув струбцинами согласно размерам, полученным в результате примерки, фиксируем их саморезами. Излишки выдавленного клея вытираем тряпкой.

Нарезаем полоски такой же ширины но более короткие, являющиеся ответными планками, крепящимися на несущей раме столешницы. НА всех заготовках с помощью точильного камня разметил скругление края и центральные отверстия.

Лобзиком грубо опилил эту окружность с припуском в пару миллиметров.

Затем, используя ленточную шлифмашинку, доводим форму до разметочных линий.

Получаются вот такие детали.

Сверлим центральные отверстия в стойках и ответных деталях

Промазав место соединения клеем, притягиваем их саморезами по центру несущего короба.

Делаем это симметрично, в результате получая вот такую конструкцию.

К дну несущего короба крепим поворотные колеса от системы Joker, используя закладные гайки М10 — они самые дешевые, но вариант, как показала практика, не самый лучший. Надо было ставить колеса с фиксаторами.

Чтобы вставить внутрь несущего короба выдвижной ящик, дополнительными проставками добавил толщину боковых стенок до вертикальных стоек. Переходим к изготовлению откидных ног. Аналогичным образом режем полоски и торцуем их на торцовочной пиле. Точно так же размечаем скругления и центра.

Склеиваем и стягиваем саморезами изготовленные детали

После этого собранные ноги доводим до формы на ЛШМ.

Точно так же с применением клея собираем на конфирматы подстолье.

Клеим изнутри ответные части опор.

Пробно ставим опоры,фиксируя их на болты и подгоняя финальные размеры по месту

Производим пробную сборку и тесты трансформации.

После этого я зашлифовал все видимые поверхности

Дополнительно усилил вертикальные несущие стойки еще парой деталек которые подшлифовал по месту.

Заменил простые болты мебельными с круглыми шляпками, отсутствием резьбы под шляпкой и квадратным основанием. Проложив под гайку (с защитой от раскручивания) шайбу, вновь собираем конструкцию.

В торцевой части выбрал фрезером пару окошек под мелочевку. Их можно сделать в любом месте.

Сверху я поставил вкладную столешницу, изготовленную из своего прежнего верстака. Пока получалось вот так.

Следующий этап — установка синхронизирующих деталей. Они позволяют при трансформации складывать/раскладывать ноги синхронно с несущей опорой.

Для того, чтобы они не упирались в болты, выбрал в этих перемычках ниши фрезой Форстнера.

В результате получилось вот так. Можно на эти детали положить дополнительную полку — простой верстак с ней использовать значительно удобнее. Но у меня верстак не простой, поэтому идем дальше. Я не стал останавливаться на дополнительных компонентах, как выдвижных ящиках, крышках и пр. Скажу по секрету, я их до сих пор не доделал ))), поэтому показываю только несущие конструкции.

В сложенном состоянии верстак выглядит вот так. Между переднима (складными опорами) необходимо поставить еще по царге, в противном случае стол не очень устойчив и ноги опускаются не синхронно, что делает возможным заклинивания.


В разложенном же так: Столешница с дыркой служит для усиления.

К ней потом сверху крепится еще одна столешница, превышающая размеры подстолья. В нее я впоследствии смонтировал фрезер и настольную циркулярную пилу (об этом я расскажу отдельно).

После всех манипуляций у меня получился вот такой подвижный комбайн, который при необходимости можно легко сложить и убрать в угол.

По этому же принципу собрал еще один верстак — сборочный — он располагается на переднем плане. Столегница в нем выполнена из 26 мм ЛДСП.

Верстаки потихоньку дорабатываются. Сборочный так уже полностью закончен (хотя в нем еще предполагаю сделать отверстия под струбцины и немного сменного оборудования).. В результате  мастерская пока приняла вот такой вид.

Работы по оптимизации продолжаются. Но промежуточным результатом я уже очень доволен.

7 Планов складных верстаков своими руками, которые вы можете сделать сегодня

Одна из самых важных вещей в инвентаре любого домашнего мастера — это верстак. Это не только место, где можно поработать, это также важно, чтобы помочь вам организовать и отслеживать инструменты, оборудование и материалы. Кроме того, если вам нужно использовать тиски, вам обязательно понадобится что-то, к чему это можно прикрепить.

Мы разыскали несколько планов для домашних мастеров, которым действительно нужен портативный верстак. Вам не нужна особая причина, чтобы научиться создавать складной верстак, который также можно было бы переносить.Утилита портативного верстака говорит сама за себя. Мы нашли ряд, в том числе некоторые, которые вы можете взять с собой, и некоторые, которые можно свернуть, чтобы максимизировать пространство в ограниченном пространстве мастерской.

Они бывают двух основных исполнений. Один из них — портативный верстак, который можно сломать, сложить и взять с собой на работу. Другой — складной верстак, который можно убрать обратно в стену, когда закончите. Какими бы ни были ваши потребности, мы уверены, что нашли дизайн, который идеально им соответствует.

1. План складного верстака из пилы на коньках

Существует два основных типа складных верстаков. Один экономит место в тесной мастерской. Другой — складной верстак, который можно перемещать по дому, собственности или даже собственности. Нам особенно нравится эта модель, потому что форма ножек M придает ей максимальную устойчивость, а также позволяет легко перемещаться. Несмотря на легкость, конструкция максимально увеличивает вес проектов, с которыми она может справиться.

Инструкции достаточно просты для выполнения.Материалы также не будут стоить вам руки и ноги. Довольно скоро вы спросите себя, хотите ли вы вернуться внутрь, когда вы можете использовать это вместо этого.

2. План переносного складного верстака от Remodelaholic

Одно из лучших применений складного верстака — это брать его с собой туда, где вам нужно работать. Это одна из причин, по которой мы любим этот. Перетаскивание традиционного верстака в кузове грузовика может быть тяжелым и громоздким. Это кусочки, которые вы можете свернуть до размера, который идеально подходит для перемещения по большому двору, от проекта к проекту.

Планы Remodelaholic довольно полны и просты в исполнении. Они предоставят вам прочный портативный верстак, способный справиться со всеми самыми тяжелыми работами в домашних условиях.

3. Раскладывающийся план верстака от DIY Network

Другой вид складных верстаков — это тот, который позволяет максимально использовать пространство в тесной мастерской. Это самая прочная конструкция, которую мы нашли для них. Это своего рода важная отдача, чем то, что складные вещи часто приносят в жертву силу ради эффективности.Этот до сих пор делает, но жертва намного меньше.

В инструкции содержится полный набор оборудования и материалов, необходимых для его сборки. Дерево немного толще и коренастее, чем у некоторых других складных верстаков, которые мы нашли.

4. План настенного складного верстака из My Outdoor Plan

Иногда вам понадобится второй верстак, чтобы дополнить рабочее пространство. Складной верстак для этого идеально подходит. Он занимает совсем немного места на стене и не достаточно велик для рабочего места на первом месте.Это как раз подходит для вспомогательного верстака, места, куда вам нужно что-то положить, пока клей, скрепляющий это, сохнет, или кусочки / детали для другой части проекта.

Инструкции довольно просты и достаточно просты, если у вас есть достаточные навыки, чтобы фрилансер приспособил их к вашему пространству. Просто убедитесь, что у вас ровное пространство на полу и стенах.

5. Дешевый складной план верстака от Instructables

Этот складной верстак — идеальный способ сэкономить место в вашей мастерской.Это не самый прочный из имеющихся верстаков, но он складывается на несколько дюймов, выступающих из стены. Это делает его идеальным в качестве вспомогательного рабочего места, если у вас есть более крупный верстак для тяжелых работ или небольшой скрытый верстак в мастерских, которые не требуют очень больших рабочих нагрузок.

Инструкции и необходимое для этого оборудование довольно просты. Если у вас есть навыки складывать вещи вместе, у вас есть навыки, чтобы построить этот верстак. Конечно, если у вас есть более совершенные навыки, вы также можете немного поработать над дизайном и получить от этого то, что вам нужно, при этом сэкономив много места.

6. План складного верстака Wilkerdos

Это действительно простая конструкция для складного верстака. Это также один из наших самых универсальных дизайнов. Он не только работает как верстак, но вы можете адаптировать дизайн для домашнего офиса в виде складного стола для ноутбука или зарядной станции для электроники, которую можно убрать, когда вы берете с собой телефон или планшет. Не ожидайте, что вам придется делать с ним действительно тяжелую работу, но вы всегда можете немного улучшить это, немного поработав над дизайном.

Согласно инструкции, эта скамейка выступает из стены всего на шесть дюймов. Это также один из самых простых проектов по обработке дерева своими руками, который вы можете найти. Просто убедитесь, что петли находятся на правой стороне стола.

7. План переносного верстака от современного домовладельца

Это не обязательно проект «сделай сам». Это больше похоже на покупку плоского стола и прикручивание к нему козлов. Тем не менее, если все, что вам нужно, это место, где можно положить инструменты и выполнить очень легкую работу, возможно, это все, что вам действительно нужно.Фактически, если вы просто ищете место, где можно было бы расположить и сложить вещи, вам даже не обязательно скручивать все вместе. Конечно, вы можете захотеть просто на всякий случай.

К инструкциям прилагается видео, по которому вы можете следовать при его создании. Это коротко, потому что научиться собирать такой складной верстак не так уж сложно. Однако это даст вам действительно хорошее представление о том, как он должен выглядеть, когда вы закончите.

Пит занимается торговлей со средней школы, где он впервые увлекся деревообработкой.За прошедшие годы он проявил живой интерес к широкому спектру домашних проектов своими руками. Очарованный всевозможными инструментами, Пит любит читать и писать обо всех новейших гаджетах и ​​аксессуарах, которые появляются на рынке. Его другие интересы включают астрономию, походы и рыбалку.

Как основатель Дома Грааль, Дэвид стремится помочь потребителям принимать обоснованные решения о проектах DIY дома, в гараже и в саду.

Портативный складной верстак DIY или большой складной стол

Создайте свой собственный большой складной стол для вечеринок или проектов с помощью этих портативных складных верстаков.

Сделайте пространство вашей мастерской еще более впечатляющим с этим верстаком для настольной пилы с Т-образной направляющей и переносным пылеуловителем с зажимом для хранения.

Получите распечатанные планы складного верстака

Создайте свой портативный складной верстак

Привет, это Эми из Hertoolbelt вернулась с другим планом сборки для вас. (В случае, если вы пропустили последний проект, это был экран DIY Fretwork, чтобы украсить ваше пространство.)

В это время года я начинаю думать о работе во дворе, о том, какие цветы сажать, о подготовке сада и уборке двора.

Донна из Funky Junk Interiors нашла идеальный портативный верстак для проектов на открытом воздухе во время экономных покупок.

Это будет отличная рабочая поверхность для горшков с цветами, использования электроинструментов или даже в качестве дополнительного стола для развлечений. А затем он складывается до приятного компактного размера для хранения!

Funky Junk Donna’s Workbench

Может быть, это вид с заднего двора Донны или с ее крутого верстака, но теперь я с нетерпением жду весны!

Донна любезно предоставила нам некоторые подробности о своем столе, чтобы мы могли составить для вас планы по созданию собственного переносного складного верстака, вдохновленные столиком Донны.

Получите полные планы для печати, включая список вырезов и инструкции по сборке, здесь, в магазине.

Как собрать портативный верстак или складной стол своими руками

Этот пост содержит партнерские ссылки. Узнайте больше и ознакомьтесь с нашей полной политикой раскрытия информации здесь.

Этот переносной верстак — отличный размер для работы над проектами в вашем дворе или гараже.

Для барбекю на заднем дворе или свадеб на открытом воздухе этот большой складной деревянный стол также станет отличным дополнительным столом для сервировки или обеда.

Поскольку этот складной стол / верстак изготовлен из простой фанеры, вам просто нужно добавить скатерть или бегунок для стола, чтобы немного его украсить.

Для развлечений на свежем воздухе, соедините этот стол с набором примитивных деревянных скамеек, сделанных своими руками. Вы также можете обновить свои базовые складные стулья краской или перетянуть мягкое сиденье / спинку.

Размеры

В полностью разложенном виде этот портативный складной верстак имеет размеры 96 дюймов Ш x 30 дюймов x 32 дюйма В (Вы можете добавить до 5 дюймов к ножкам для более высокого верстака.)

Откидные ножки и откидная столешница обеспечивают удобство хранения и переноски! Размеры сложенного рабочего стола 48 дюймов Ш x 30 дюймов x 8 дюймов (плюс глубина защелок / ручек и т. Д.)

Материалы

Для сборки этого верстака требуется всего 1 лист фанеры 4 × 8, пара досок 1 × 4 и пара досок 2 × 2. (Полный список материалов можно найти в распечатываемых планах верстака.)

Включите JavaScript для просмотра содержимого

Вам также понадобится некоторое оборудование:

Необходимые инструменты

Этот складной верстак отлично подходит для начинающих, которым нужно дополнительное пространство, не тратя целую гаражную мастерскую на обработку дерева.

Имея это в виду, вы можете собрать весь этот стол, используя только торцовочную коробку / пилу и дрель / шуруповерт. Пусть в магазине пиломатериалов вырежете фанеру для вас, и вам даже не понадобится настольная пила (пока 😉)

Включите JavaScript для просмотра содержимого

Конечно, торцовочная пила позволит вам делать более быстрые и точные пропилы, а также делать гораздо больше!

Вместо настольной пилы вы также можете использовать циркулярную пилу с направляющей кромкой, которая является хорошим началом для более низких вложений в инструменты.

Нужен складной столик с местом для хранения вещей для внутренних проектов? Постройте этот компактный складной рабочий стол для рукоделия.

Инструкции по сборке

Полные, удобные для новичков простые инструкции по сборке включены в распечатанные планы деревообработки.

Вам понадобится всего пара часов, чтобы собрать этот складной верстак и по-настоящему усовершенствовать вашу игру «Сделай сам» (а также избавить вашу спину от напряжения!)

Источник: Funky Junk Interiors

Складывание портативного верстака

Чтобы сложить верстак:

  1. Переверните рабочий стол вверх дном.
  2. Сложите внешние ножки.
  3. Сложите центральную ножку.
  4. Сложите стол пополам.
  5. Зафиксируйте застежку и используйте ручку для переноски стола… куда хотите!

Щелкните здесь, чтобы приобрести планы складного верстака.

Складной верстак Reader Built

В компании Jonathan Mainguy он следовал нашему руководству и построил свой собственный складной верстак, чтобы сохранить парковочное место в гараже. Такой умный! (Обновление 26.01.18)

Узнайте больше о потрясающих планах сборки на Her Toolbelt:

Аптечка // Аккумуляторная дрель // Причудливый скворечник

Теперь, когда вы построили себе прочный верстак….

создайте эти любимые читателями схемы деревообработки:

Не забудьте закрепить это на потом!

Впервые опубликовано 28 февраля 2015 г. // Последнее обновление 1 марта 2021 г.

Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

Об Эми Баеслер
