Вентиляция в частном доме своими руками: схема, моменты проектирования

Борьба за энергетическую экономичность в домах приводит к полной герметичности. Утепляя помещения, люди забывают, что для нормального функционирования организму требуется свежий воздух. Застоявшийся воздух утрачивает необходимое для дыхания содержание кислорода. Следствием отсутствия движения воздушных масс становится повышенная влажность, скапливания вредных веществ, поэтому качественная вентиляция помещения жизненно важная необходимость, тем более что обустроить ее в частном доме можно своими руками.

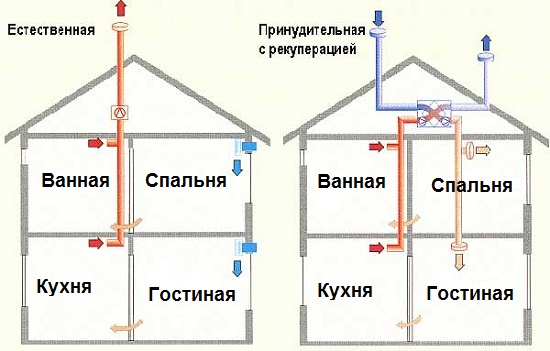

Схема-естественной-и-принудительной-вытяжной-системы-в-частном-доме

Как начать и важные моменты проектирования

Начинать создание нормального оборота воздушных масс необходимо начинать с оценки помещений. Рассчитывается кубатура жизненного пространства, учитывается потребность человека, которому для нормального функционирования требуется 10 м³ в час. Каждого жильца дома система должна снабжать воздухом на любом участке жизненного пространства. В зависимости от конструкции строения, используемых коммуникаций, оборудования выбирается тип вентиляции, которая способна обеспечить жильцов комфортными условиями проживания. Различаются три основных вида движения воздушных масс в помещениях по принципу действия:

  1. Естественная работает по принципу движения воздуха под действием разных температурных показателей. Как известно из курса физики, тёплые воздушные потоки более разряжены и поднимаются вверх. Используя этот закон, в верхней части строения предусматриваются конструкционные отверстия связанные с окружающей средой. Как правило, температура вне помещения ниже, чем внутри, поэтому тёплый воздух поднимаясь, вымещается холодным потоком из здания. Принято считать оптимальным рабочим показателем такой системы температуру на улицу в пределах от 5 до 15 градусов. При более низких температурных показателях в помещениях прогнозируемо создаётся сквозняк из-за интенсивности теплообмена. В случаях высоких температур эффективность системы снижается, потому что внутри дома прохладнее;
  2. Принудительная вентиляция осуществляется с помощью механических устройств, обеспечивающих подачу свежего воздуха внутрь и удаление застоявшихся, скопившихся воздушных масс наружу. Приток и отток выполняется под действием вытяжного и распылительного оборудования. Обычно такая система состоит из вентиляторов, воздушных клапанов, калориферов, кондиционеров, очистных фильтров, шумоглушителей. Для оптимального функционирования создаётся специальная коммуникационная сеть, обеспечивающая движение воздушных потоков – это воздушные каналы, воздухозаборные решётки, диффузоры, анемостаты. Эффективность системы повышает инсталляция контрольных датчиков, терморегуляторов, подключающих или отключающих вентиляторы согласно заданным, рассчитанным показателям;
  3. Смешанная система подразумевает дополнение естественного воздухообмена оборудованием вытяжного характера. Это могут быть вытяжки на кухне или вентиляторы в санузлах, встроенные или подключённые к коммуникациям естественной вентиляции. Как правило, такое оборудование устанавливается там, где высока степень загрязнения воздуха и приточный поток не успевает вытеснять загрязнения.

Естественная-вытяжная-технология-для-коттеджей

Проблемы вентиляции связаны с применением старых технологий строительства для современных условий. Большинство домов строится по устаревшим стандартам. При этом используются новые материалы, технологии, оборудование. Согласно устаревшим СНиПам приток воздуха осуществляется через зазоры в окнах и дверях, но установка металлопластиковых окон, дверей новых конструкций надёжно герметизирует помещение. Таким образом, жильцы защищены от сквозняков, повышается звуковой комфорт, улучшается энергосберегаемость. Только воздух застаивается, вследствие отсутствия возможности притока свежего потока. Результат выражается повышением влажности, кислородным голоданием.

Знайте, что так создаётся благоприятная среда для развития вредных микроорганизмов в помещении. Появляется грибок на стенах, стремительно завоёвывающий новые территории. Борьба с ним бессмысленна до тех, пор, пока для него создаются тепличные условия в виде влажной, тёплой атмосферы без сквозняков.

Другой проблемой является скопление вредных веществ, которые попадают в организм через вдыхание. Они выделяются окружающими предметами – это мебель, стены, напольное покрытие, повседневные вещества для уборки, чистки поверхностей. Когда вентиляция в доме своими руками, сделана на совесть, воздух циркулирует и практически все вредные вещества выводятся наружу, не успевают скапливаться в опасных количествах и попадать в организм.

вентиляция-своими-руками

Свежий приточный воздух по стандартам и правилам

Свой дом за городом, находящийся на просторах местности богатой свежим, чистым воздухом, идеально оборудовать естественной вентиляцией.

Знаете ли вы, что существуют определённые нормы воздухообмена в доме, учитывающие специфику того или иного помещения, которые необходимо учитывать при создании вентиляции в частном доме своими руками.

Подразумевается замена всей воздушной массы, значение которой приведены в таблице, за 1 час для помещений, где постоянно присутствуют люди. Особое внимание уделяется комнатам специального назначения:

  1. Для кухонь с электроплитами требуется воздухообмен не менее 60 м³/час, а в случае с газовой плитой 90 м³/час;
  2. Для санузла и ванной комнаты воздухообмен должен превышать 25 м³/час, если эти комнаты совмещены, то показатель возрастает до 50 м³/час.

Также разработана таблица зависимости размещения вентиляционного отверстия в помещении от высоты здания и этажа. По ней видно, какая необходима производительность и требуемое количество каналов. Эти показатели помогут создать воздухообмен, обеспечивающий норматив или превосходящий.

ventilyatsiya-chastnogo-doma

Следует знать, что проектируя вентиляцию, учитывают индивидуальные особенности конкретного дома. Например, если пол деревянный базируется на лагах, то при расчёте учитывается вентиляция под полом.

Правильный подбор и расчёт параметров приточных каналов

Для организации коммуникаций используются трубы круглого диаметра или прямоугольные блоки. Оптимальным размером трубы считается диаметр 150 мм (0,016 дм³), не менее 10 см каждой стороны. Такие показатели гарантируют прохождение потока минимум 30 м³/ч при расположении каналов на высоте не ниже 3 м. Чтобы пропускная способность была больше, требуется увеличить сечение, длину или количество воздуховодов.

Все возможные варианты определяются в зависимости от этажа обсчитываемого помещения с помощью нормативной документации «Свод правил здания жилые многоквартирные»:

  1. Таблица 9.1 позволяет определить, сколько требуется закачать количество воздуха в помещение;
  2. В пункте «Нормы производительности и каналы естественной вентиляции» приведено сколько требуется выводить воздуха из помещения.

Полученные значения сопоставляются, выбирается большее и рассчитывается требуемый воздухообмен.

ventilyaciya-kottedzha

Например, для 4-х комнатного одноэтажного дома с трёх метровыми потолками и крышей, общей площадью 75 м², кухней оснащённой газовой плитой. Складывается общая кубатура, требуемая для притока в помещение равна 225 м³ в час. Имеющиеся данные по комнатам, позволяют определить количество воздуха необходимое вывести за пределы: кухня – 90 м³/ч, ванна и туалет – 50 м³/ч, итого – 140 м³/ч. Следовательно, за основу берётся показатель 225 м³/ч и по нему ведётся расчет:

  1. Высота вентканалов для дома – 4 м;
  2. Мощность обновления воздуха для t=20 °С согласно таблице равна 45,96 м³/ч;
  3. Число каналов определяется делением 225/45,96=4,9.

То есть для требуемого дома требуется 5 вентканалов без учёта всех индивидуальных особенностей дома. Для получения конкретных значений необходимо привлекать к проектированию вентиляции частного дома специалистов.

ustroystvo-kanliztsii1

Дополнительное оборудование, улучшающее жилищные условия

Естественная вентиляция экономична, проста в эксплуатации, легка для проектирования и конструирования. Но неспособна, справиться со всеми вызовами, предъявляемыми современными жилищными вызовами. На помощь призваны:

  1. Вентиляторы, встраиваемые в воздуховоды, эффективно борются с неприятными запахами, излишней влажностью в туалете и ванне. Недорогая конструкция, простая для монтажа и лёгкая в использовании помогает быстро увеличить отток воздуха по мере необходимости;
  2. Вытяжка, расположенная над плитой, защищает кухню от влажности, выводит лишние запахи за пределы комнаты и способствует поддержанию нормального температурного режима, быстро удаляя из помещения горячий воздух.



Следует знать допустимые размеры расположения вытяжки над плитой – 0,75 м при использовании газовой варочной поверхности; 0,65 м над электрической.

Повышенное внимание уделяется при использовании камина или печи. В этом случае вентиляция в частном доме своими руками проектируется с учётом потребности создания условий для полного сгорания топлива, используемого для эксплуатации оборудования, а также должны быть удалены все продукты сгорания. Тщательная проработка конструкции гарантирует исключение рисков – пожара, удушья. Часто встречаются проекты, в которых используется подвод приточной вентиляции снизу печи или камина. Такое решение обеспечивает источник огня постоянным снабжением кислорода, нормальную тягу.

risunok-a-primer-vypolneniya-pritochnoy-i-vytyazhnoy-ventilyacii-v-dome-s-razmeshcheniyem-ventilyacionnogo-oborudovaniya-na-cherdake



Качественная вентиляция в частном доме необходима, её можно сконструировать своими руками. Важно учитывать особенности строения, характеристики используемого оборудования и материалов в помещениях.

Видео о вентиляции частного дома

схемы и устройство своими руками

Современный дом не может обойтись без энергоэффективной вентиляции. Узнаем схемы и варианты обустройства вентиляция в частном доме своими руками.

Вентиляция в частном доме: схемы и устройство своими руками

Нынешние тенденции в строительстве обязывают заботиться об энергоэффективности зданий. Качественное утепление практически невозможно выполнить, не обеспечив качественной тепловой отсечки между внутренним микроклиматом и внешней средой, что требует правильной организации вентиляционной системы.

Энергоэффективная вентиляция

  • Почему так важен контроль над вентиляцией
  • Существующий набор решений
  • Отличия зональной и общедомовой вентиляции
  • Установки рекуперации
  • Расчёт воздухообмена и конфигурация системы

Почему так важен контроль над вентиляцией

Стремительное удорожание энергоресурсов требует принятия мер по сокращению расходов на отопление и кондиционирование зданий. С точки зрения строительных технологий эти задачи решаются относительно просто, однако возникает ряд проблем.

Дело в том, что на данный момент не придумано материала, идеально сочетающего в себе несущие и теплоизоляционные свойства. Из-за этого ограждающие конструкции большинства зданий имеют многослойную структуру: внутри располагается несущая основа, а снаружи — теплоизоляционная оболочка.

Вентиляция в частном доме: схемы и устройство своими руками

Такое расположение слоёв особенно выгодно с точки зрения инерционности нагрева: более массивный слой накапливает достаточно много теплоты чтобы сгладить перепады температуры в периоды между активной работой и простоем системы отопления.

Однако из-за этого пар, просачивающийся сквозь несущую конструкцию под действием разницы парциальных давлений внутри и снаружи, имеет высокую температуру и может выпадать конденсатом внутри утеплителя. Поэтому изнутри здания устраивается непрерывный паробарьер, образующий непроницаемую для атмосферной влаги оболочку.

Вентиляция в частном доме: схемы и устройство своими руками

С одной стороны, качественная изоляция внутренней среды от уличной способствует устранению конвекционной передачи тепла. Это крайне важно в домах с нулевым и положительным энергобалансом, где утепление основных ограждающий конструкций выполнено по высшему разряду и основные утечки тепла происходят через остекление и газообмен с уличной средой.

Однако с другой стороны нельзя упускать из внимания тот факт, что один только человек выделяет через лёгкие и кожу до 1,5 литров воды ежесуточно, а ведь к этому нужно добавить влагу, испаряемую во время готовки и влажной уборки, комнатными растениями и домашними животными. С ростом относительной влажности также поднимается температура образования росы, из-за чего конденсат на окнах может выпадать даже если на улице нет мороза.

Вентиляция в частном доме: схемы и устройство своими руками

Другая сторона вопроса — пригодность комнатной атмосферы для дыхания. Нормальная доля углекислого газа в воздухе составляет 0,025%, что соответствует 250–300 PPM (parts per million- частиц на миллион). Предельным и опасным для здоровья человека считается концентрация в 1400 PPM, однако поднятие концентрации CO2 уже до 500–600 PPM вызывает ощутимый дискомфорт: появляются болезненные ощущения в органах дыхания, ночью элементарно не получается нормально выспаться.

Путём простейших расчётов можно установить, что в нормальном состоянии в доме с внутренним объёмом в 300 м3 содержится всего 75 литров углекислого газа. То есть даже один человек сможет повысить концентрацию до дискомфортного уровня в течение 6–8 часов, при чём не в отдельно взятом помещении, а во всём доме!

Существующий набор решений

Регуляция комнатной атмосферы осуществляется путём ограниченного воздухообмена с уличной средой. При устройстве системы вентиляции нужно искать компромисс между эффективным удалением излишков влаги с углекислотой и сбережением нагретого комнатного воздуха. Для этих целей может применяться три варианта систем:

Вентиляция в частном доме: схемы и устройство своими руками

Бризеры — точечные вентиляционные точки, устанавливаемые зонально на внешних стенах. Эти устройства вентиляции управляются электроникой и могут работать в нескольких режимах, в том числе и подогревая приточной воздух.

Естественная вытяжная вентиляция — один или нескольких каналов в центральной части здания, в большинстве своём представляющие собой прямые разгонные участки без горизонтальных ответвлений. За счёт естественного разрежения создается тяга, благодаря которой воздух удаляется через вентиляционный канал.

Поступление воздуха в дом выполняется через не уплотнённые примыкания, например, зазоры в оконных рамах. Если же дом тщательно герметизирован, воздух поступает через створки окон в режиме контурного проветривания.

Вентиляция в частном доме: схемы и устройство своими руками

Принудительная приточно-вытяжная вентиляция использует для перемещения воздуха воздушные насосы. Создаваемая ими разница давлений позволяет не только распределять подачу свежего воздуха по площади дома посредством каналов, но также организовать его забор из одной точки. При таком устройстве пользователь точно знает реальный объём воздухообмена и имеет полный контроль над работой системы.

С точки зрения удобства и эффективности оптимальными считаются вентиляционные системы принудительного типа, имеющие разгонный участок, который позволяет им работать с ограниченной производительностью в отсутствие электропитания.

Но для устройства и правильного функционирования таких систем должна проводиться тщательная изыскательная работа, в ходе которой определяется схема организации воздушных потоков, а также экономическое обоснование, ведь управляемая вентиляция прежде всего должна отвечать требованиям энергоэффективности.

Отличия зональной и общедомовой вентиляции

Бризерная и канальная вентиляция сопоставимы по функционалу. Системы обоих типов позволяют регулировать интенсивность воздухообмена, могут работать по суточным и недельным графикам, обеспечивают фильтрацию, рециркуляцию с целью обеспечения принудительной конвекции, подогрев и рекуперацию тепла из вытяжного потока.

Важнейшие отличия между этими типами систем кроются в нюансах монтажа и эргономики. Бризеры могут устанавливаться на любом этапе строительства и даже после завершения отделочных работ. Они имеют скрытую систему подключения и достаточно низкий уровень шума, сопоставимый с бытовыми кондиционерами.

При этом бризеры относятся к разряду «умной» бытовой техники: они могут управляться с мобильных устройств и объединяться в общедомовую сеть. Это позволяет реализовать их попеременный режим работы: половина бризеров обеспечивает приток, половина действует в вытяжном режиме, чем устраняется проблема избыточного разрежения и достигается высокая экономичность.

При всех своих достоинствах бризерная вентиляция не может считаться панацеей. Ограничение на установку исключительно на наружных стенах практически всегда приводит к образованию слепых зон, особенно в крупных и многоэтажных домах. Согласовать работу более 4–5 бризеров достаточно трудно, а при отсутствии внутренней герметичной среды — практически невозможно.

Организация вентиляции в крупных домах преимущественно выполняется по централизованному принципу: единый узел воздушных насосов, приточных и вытяжных каналов, а также системы распределительных воздуховодов.

Явных преимуществ у централизованной системы немного, из них наиболее очевидное — снижение стоимости организации дополнительных точек забора или притока воздуха, при этом размещение этих точек практически ничем не ограничивается. Другой плюс — низкая стоимость обслуживания и сниженное энергопотребление, что особенно важно в долгосрочной перспективе.

Однако вентиляционные каналы — самый крупногабаритный тип внутридомовых коммуникаций. Для организации системы каналов требуется существенное поднятие черновых потолков или применение специальных технологий строительства перегородок и перекрытий. Плюс ко всему расчёт централизованной системы выполнить сложнее, ошибки чреваты появлением сквозняков и канального шума.

Тем не менее все эти недостатки нивелируется главной изюминкой приточно-вытяжной вентиляции — возможностью полноценно рекуперировать тёпло вытяжного воздуха.

Установки рекуперации

Суть рекуперации предельно проста: вытяжной и приточный поток пропускаются по каналам, имеющим общую перегородку из теплопроводного материала с как можно большей площадью соприкосновения. При этом за счёт выравнивания температур между двумя потоками снижается доля теплопотерь через вентиляцию и обеспечивается подогрев свежего воздуха до комфортной температуры. Для реализации такого принципа действия требуется массивный теплообменник с каналами сложной формы, поэтому рекуперация в бризерах работает не столь эффективно.

Вентиляция в частном доме: схемы и устройство своими руками

Использование рекуперации в северных регионах Европы прочно вошло в практику гражданского домостроения, в рентабельности этих установок уже давно нет сомнений. Для домашнего применения разработано три типа рекуператоров:

Теплообменники — простейшие рекуператоры, представляющие собой две камеры со смежными стенками с оребрением как у радиаторов. Могут легко интегрироваться в малые вентиляционные системы, но не снабжаются воздушными насосами, за счёт чего остаются довольно бюджетным решением.

Вентиляция в частном доме: схемы и устройство своими руками

Рекуперационно-вентиляционная установка имеет помимо вентиляторов и теплообменника также блок управления, позволяющий отслеживать рабочие параметры и производить достаточно тонкую настройку режимов работы. Оснащены системами удаления конденсата и воздушными фильтрами, могут использоваться в качестве единого решения для организации центрального узла вентиляции.

Рекуператоры со вторичным контуром — по сути представляют собой тепловые насосы, у которых за счёт низкой дельты температур существенно повышается интенсивность передачи тепла. Они позволяют не только выровнять температуру между двумя каналами, но и дополнительно нагреть приточный воздух, охладив вытяжной сильнее обычного. Как и устройства предыдущего типа, представляют собой единое готовое решение, но стоят дороже, хотя гарантированно окупаются в регионах с холодным климатом.

Расчёт воздухообмена и конфигурация системы

Как и многие другие составляющие индивидуального строительства, организация вентиляционных систем в частных домах не подчиняется строгим государственным нормативам.

Однако можно опираться на нормы воздухообмена для многоквартирных домов, согласно которым минимальная обеспеченность свежим воздухом каждого проживающего составляет не менее 60 м3/ч при номинальной общей кратности воздухообмена в жилых помещениях в 0,35 их общего объёма в час.

Также СНиП 41–01–2003 устанавливает необходимость повышения интенсивности работы вытяжных систем в нежилых помещениях: кухнях, санузлах, прачечных и кладовых — от 50 до 120 м3/ч в зависимости от назначения.

Этих данных зачастую достаточно для определения производительности комплекса бризерной вентиляции. Расчёт же центральной приточно-вытяжной системы выполняется по более сложной схеме. Например, необходимо обеспечивать достаточную пропускную способность вентканалов и заборных решеток во избежание образования шума, а также правильно выбирать анемостаты чтобы удерживать в норме скорость воздушного потока в каждом отдельно взятом помещении.

Для зданий с числом надземных этажей более двух также требуется обеспечение пожарного аварийного режима, при котором прекращается подача приточного воздуха и происходит удаление дыма с основных путей эвакуации.

Размещение точек подачи и забора воздуха в частном доме выполняется по достаточно простой схеме. На каждую жилую комнату вводится приточной канал с требуемой пропускной способностью, при этом количество точек притока определяется допустимыми габаритами и пропускной способностью анемостатов.

Точка забора воздуха в помещениях до 50 м2 может быть всего одна, её размещают у пола в месте, диаметрально противоположном притоку. Ответвления каналов на каждую комнату включаются в единую магистраль, пролегающую по потолку межкомнатного коридора и общему техническому стояку до помещения, где расположена центральная вентиляционная установка и есть возможность подключения к внешним каналам.

В технические помещения заводятся только вытяжные каналы, это делается с целью исключить проникновение неприятных запахов в зону обитания. В целом же практически все системы вентиляции в частных домах имеют избыточную производительность вытяжной системы — на 20–30% выше пропускной способности притока.

При выборе центрального узла системы вентиляции можно отталкиваться от общей площади здания: производители закладывают достаточный запас мощности, а номинальная производительность определяется автоматикой на основе показаний датчиков влажности, газоанализаторов и суточно-недельного таймера. Также нужно помнить, что техническая вентиляция (сушилки белья, кухонные вытяжки) организуется отдельно от общедомовой, хотя некоторые центральные узлы имеют дополнительные отводы для подключения технических каналов. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

схемы, разновидности систем, поэтапный процесс установки

Традиционный процесс строительства сопровождается огромным количеством работ, и проектирование будущей системы вентиляции тоже желательно обеспечить именно на начальных стадиях.

В противном случае постройка собственного дома может обернуться для вас большим количеством проблем, а исправить все недостатки с циркуляцией воздуха внутри будет не так просто.

Не важно, какой тип вентилирования вы предпочтете: рекомендуем начать подготовку с создания схемы и выбора оптимального места для размещения основных элементов воздухообмена.

О распространенных схемах вентиляции в частном доме своими руками мы расскажем в этой статье.

Варианты вентиляционных систем

Существует три основных вида вентиляционных систем в зависимости от принципа работы. Первый вид — приточная вентиляция в частном доме, которая предусматривает регулярное поступление в помещение свежего воздуха. Также пользуется популярностью вытяжная вентиляция через стену на улицу: такая система вентиляции в частном доме обеспечивает вывод из комнат загрязненного воздуха.

Рециркуляционная, или приточно-вытяжная, вентиляция в частном доме считается наиболее эффективной, так как сочетает две описанных функции. В отличие от многоквартирных домов, где неправильно установленная вытяжка может повлиять на циркуляцию и соседних помещений, вытяжку в своем доме своими руками установить намного проще, как и создать естественную вентиляцию с помощью окон и дверей.

На фото ниже – пример схемы приточно вытяжной вентиляции:

Системы вентиляции жилых домов отличаются и по способу перемещения воздушных потоков. В бесканальной системе он проникает в комнаты через окна и двери. Канальный механизм создается путем монтажа сети (вентиляционного канала) для передвижения воздуха по всему периметру, а также воздуховодов в некоторых точках. В зависимости от того, каким образом воздух поступит в дом, выделяют механические и естественные системы. В первом случае циркуляцию поддерживают вентиляторы, во втором – природный воздух перемещается без дополнительного вмешательства.

Перед созданием проекта вентиляции частного дома важно ознакомиться с условиями создания каждой из предлагаемых – и выбрать для себя оптимальный вариант. Давайте разберемся, по каким критериям следует делать выбор.

Критерии выбора систем вентиляции

Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей.

Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок.

Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.

Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.

Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.

Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.

Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях.

Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.

Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:

Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:

  • нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
  • правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
  • спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
  • оптимальная влажность комнат будет регулироваться автоматически.

Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном доме своими руками нужно совсем немного. Главное – обеспечить возможность регулярного поступления воздуха.

Делаем вентиляцию своими руками

Как произвести монтаж вентиляции в частном доме своими руками? Процедура организации системы вентиляции в частном доме должна быть поэтапной:

  1. Произведите расчет вентиляции в частном доме. Вам важно рассчитать, какой объем проточного воздуха будет оптимальным с учетом санитарных норм.
  2. Решите, каким должно быть сечение вентиляционного канала в частном доме. Воздуховоды и каналы должны обеспечить беспрепятственное перемещение воздуха по помещению.
  3. Взвесьте все за и против разных систем и решите, что лучше: естественная, смешанная или принудительная вентиляция в частном доме.
  4. Выберите, где будет установлено оборудование, и где воздух будет поступать/выходить из помещения.
  5. Начертите правильную схему вентиляции в частном доме: схема должна учитывать все особенности монтажа, охватывать каждый этаж, в том числе отображать вывод вентиляции на крышу частного дома, если это предусмотрено. Понимание того, как устроена вентиляция в частном доме, позволит вам быстро и безошибочно выполнить монтажные работы.
  6. Запаситесь необходимыми материалами – и приступайте к созданию вентканала в частном доме.

Как правильно сделать вентиляцию в частном одноэтажном доме? На стадии расчета важно учитывать такие показатели, как площадь вашего дома, количество жителей, которые будут находиться здесь постоянно, а также объем воздуха в каждом из помещений.

Помните! Расчеты должны учитывать использование бытовой техники, которая снижает объем чистого воздуха в комнатах во время работы.

Без профессиональных знаний правильно посчитать систему будет непросто, поэтому лучше доверить это специалистам. Проектировка и для кирпичного, и для брусового (деревянного) дома будет осуществляться на основе санитарных и государственных нормативов.

После этих вычислений, а также выбора оптимальной схемы системы вентиляции в частном доме осуществляется расчет вентиляционных каналов.

Вы можете выбрать прямоугольные (с соотношением сторон 3 к 1) или круглые воздуховоды. Сечение определяется по специальной диаграмме на основании скорости потоков воздуха и их среднего расхода. Нормой считается сечение 16 на 20 см (или радиус в 20 см) при принудительном воздухообмене в 360 кубометров в час.

Как препятствовать потерям тепла в деревянном доме? Узнайте, какие материалы рекомендуется использовать для утепления дома из бруса и как провести работы по теплоизоляции строения.

О том, чем лучше утеплить крышу в частном доме и какие рекомендуется выбрать материалы, читайте в этой статье.

При установке вентиляции в частном доме советуем обратить внимание на окна с приточными клапанами. Если герметичные окна препятствуют проникновению воздуха в дом, то клапаны притока воздуха позволят периодически открывать этот доступ.

Кстати, такой клапан можно сделать и вручную на уже установленных окнах: вмонтированный сквозь стену круглый патрубок будет выполнять аналогичные функции. Закройте его решетками с каждой стороны. Некоторые клапаны можно оснастить датчиками температуры.

Обратите внимание на еще одну технологию: установки приточно-вытяжного типа с возможностью рекуперации тепловой энергии. Поскольку они достаточно габаритны, отведите для монтажа зону цокольного этажа или чердак.

Внимание! В холодный сезон такая система обеспечит приток подогретого воздуха, так что вы сможете сберечь до 50% тепла.

Во время сильно низких температур в такой вытяжной трубе для вентиляции в частном доме необходимо включать калорифер, чтобы воздух подогревался еще лучше.

При монтаже вентиляционной системы необходимо просчитать и учесть еще некоторые особенности. Если вы решите остановиться на системе вентиляции механического типа, необходимо поставить заборную решетку в паре метров от земли.

Воздух, перемещающийся по вентканалу, должен выходить за пределы помещения в зоне крыши. Каналы выводятся за кровлю, поэтому заранее предусмотрите эти работы и поищите квалифицированного специалиста.

Если посмотреть на большинство схем, то на любой из них можно увидеть, что правильная вентиляция – это потоки воздуха, организованные по определенному принципу. Так, воздух должен передвигаться из гостиной, спальни, детской и прочих жилых комнат, а не к ним. Из этих помещений потоки будут поступать в зону санузла и ванной, а также кухни, поскольку именно в этих помещениях чаще всего накапливаются загрязнения и пар.

Для кухни следует подобрать и организовать систему газовой вентиляции. А если вы пользуетесь не только плитой на газу, но и колонкой, это требование для кухонной вентиляции является обязательным. Не всегда естественная вентиляция способна справиться с существующей нагрузкой, поэтому отдайте предпочтение системам механического типа – и поищите надежную вытяжку.

Важно! Без внимания нельзя оставлять ни одно помещение в частном доме, поэтому воздухообменные устройства и каналы должны охватывать каждую из комнат.

Подводя итоги, хотим остановиться на особенностях организации системы вентиляции в помещениях разного типа. Поскольку в ванной и туалете постоянно накапливается влага, вы можете обеспечить здесь естественную вентиляцию. Но при наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.

И естественную, и приточную вытяжку придется поставить в котельной. Специалисты также рекомендуют воспользоваться дымоходом: приобретите готовый или сделайте его собственноручно. Поскольку правильная вентиляция этой зоны крайне важна, не стоит браться за обустройство системы и начинать работы без профессиональной консультации.

В подвале как в еще одном помещении с высоким уровнем влажности лучше поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.

На кухне организация вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартной вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.

Читайте о том, как построить деревянный дом — все этапы самостоятельного строительства, от выбора материалов до наружной и внутренней отделки.

Все типы газовых котлов отопления для частного дома описаны тут, указаны преимущества и недостатки каждого, названы самые экономичные.

Самые лучшие радиаторы отопления для частного дома описаны в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html

Видео

Многие упускают из внимания важность качественной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку на потом, а для закрепления новых знаний посмотрите видео о вентиляции в частном доме своими руками:

Как сделать вентиляцию своими руками

Перед тем как сделать вентиляцию в квартире своими руками, требуется изучить ряд моментов, связанных с установкой вентиляционных систем. Это позволит сделать жизнь в доме более комфортной.

Разновидности систем вентиляции

Классификация вентиляционных систем основана на различных критериях:

  • предназначение;
  • функции;
  • способ перемещения воздуха.

По предназначению вентиляционные системы подразделяются по:

  • методу передвижения воздуха;
  • типу побудителя движения воздуха.

Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.


По способу перемещения воздуха системы делятся на:

  • канальные;
  • безканальные.

В первом случае происходит перемещение потока воздуха через сеть вентиляционных каналов с воздуховодами, а во втором он проникает через двери и окна. Другое различие вентиляционных систем состоит в побудительной силе, оказывающей воздействие на воздух, поэтому они бывают механическими и естественными.

Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха. Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.

Достаточно остановить свое внимание на следующих вариантах:

  • естественная вентиляция;
  • приточно-вытяжная или принудительная;
  • смешанная естественная, предусматривающая принудительную вытяжку.

Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.

Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.

В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой. Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.

Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:

  • выполнить расчет объема параметра воздухообмена, рассчитав объем воздуха, соответствующий нормам;
  • определить сечение воздуховода;
  • выбрать тип вентиляционной системы;
  • составить план-схему вентиляционных каналов;
  • выбрать место для установки оборудования;
  • определить места, где будет происходить забор и вывод воздуха;
  • устроить саму систему.

Как сделать расчет вентиляционной системы?

Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.

Потребуется учесть наличие в помещении бытовой техники, которая способна уменьшить объем чистого воздуха. Все необходимые расчеты производятся с учетом потребности помещения, где необходима вентиляция.

Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2

Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.

Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.


Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.

Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.

Фото советы как сделать вентиляцию своими руками


Также рекомендуем посетить:
