разводка труб для воды своими руками, как сделать монтаж системы от центрального водопровода, подключение, ввод

В этой статье мы рассмотрим схему, по которой производится разводка труб водоснабжения в любом частном доме своими руками. Человеку без специальной подготовки довольно трудно разобраться в тонкостях обустройства, но понять основы рекомендуем каждому владельцу жилья. Это пригодится для контроля работы монтажников, а также для выбора оптимального варианта снабжения. Прокладка трубопровода – не менее значимая задача, чем организация сети насосного оборудования. Мы предоставим всю необходимую информацию, чтобы было проще понять специфику устройства и правил, к тому же все основывается на нормативных требованиях.

Разновидности проводки водопровода в частном жилом доме по чертежу

Есть 2 основных разновидности водоснабжения, которое проводят в домовладениях:

• автономно – все идет из личного колодца или пробуренной скважины;
• централизованно – подача из специальной линии, которая берет ресурсы из башни или отведенной для этого станции.

Оба метода имеют свои положительные и отрицательные стороны, следует определиться с подвидом до того, как начинать монтаж, ведь у каждого из них есть свои особенности. От выбора также зависит окончательная стоимость всего процесса. Хотя бывают и ситуации, когда возможен лишь один из способов (к примеру, при отсутствии централизованной системы водообеспечения) и тогда выбирать не приходится.




Схема ввода и подключения водоснабжения (воды) жилого частного дома от центрального водопровода




Выбирая систему, стоит подумать о нескольких критериях:

• есть ли в местности водонапорная магистраль – забавно, но люди иногда забывают это учесть;
• какого качества подается влага – бывает так, что она только техническая, пить не рекомендуется;
• насколько надежно и бесперебойно функционирует подача – в отдельных регионах напор есть только по часам или в дни недели;
• зависит ли от внешних факторов – часть линий перестает работать в зимний период;
• насколько это дорого – иногда значительно дешевле пробурить собственную скважину, чем врезаться в работающую магистраль.




Как развести воду по дому, если там автономное водоснабжение

Когда владелец хочет обустраивать свою личную скважину, то ему стоит подготовиться к большим трудовым и финансовым затратам еще на этапе возведения. Сначала придется рыть колодец или бурить его, составлять правильный технический план, подбирать и покупать оборудование. Уже потом нужно будет монтировать и подключать.

Если не делать упор на цену этого выбора, то у него есть масса преимуществ:

• не придется зависеть от каких-либо внешних факторов;
• можно проводить везде, особенно это удобно там, где нет общей магистрали;
• не нужно ежемесячно платить;
• качество влаги обычно намного выше, кроме того, можно ставить любые фильтры при необходимости.




Если окажется, что источник недостаточно чистый и пить из него не рекомендуется, то можно поставить специальные очистные сооружения. Это сильно очистит и улучшит состояние жидкости, сделает ее пригодной для готовки и питья. Выбрать такое устройство на сайте нашей компании «Вода Отечества», а если останутся вопросы, то менеджеры с удовольствием ответят на них.

Фото схемы монтажа для системы водоснабжения, которая обычно используется в частном загородном доме




Есть 2 способа, которыми можно проводить подключение – последовательно, один за другим и параллельно, когда все включены одновременно. Что делать у себя – зависит от того, сколько человек проживает, постоянно они находятся или периодически, насколько интенсивно используется водопровод.

В некоторых случаях применяется смешанный тип, когда все смесители подключаются через коллектор-объединитель, а все остальные элементы должны быть присоединены последовательно.




Если подключение будет последовательным




Выглядит это как поочередное подведение труб, которые ведут от стояка или водонагревательного устройства к сантехнике и кранам. Сначала отводятся общие, а потом уже от них через тройники уходят ветки к местам, где будет потребляться влага.

Это более экономный способ, его часто задействуют в квартирах и небольших домах. Суть экономии в малом количестве материалов, а сам монтаж упрощен. Система будет компактной, ее проще спрятать под отделку.




Серьезный недостаток заключается в том, что если горячей жидкостью пользуются одновременно несколько человек, то в наиболее удаленной из точек напор будет значительно ниже, чем в других.

Еще один минус в том, что если потребуется что-то из сантехнических устройств отремонтировать или подключить, то понадобится отключать от снабжения все жилье целиком.

Именно поэтому мы рекомендуем в частных жилищах с высоким потреблением проводить другую схему, чтобы избежать проблем с функционированием.

Если подключение будет происходить параллельно

Этот вариант основывается на том, что сами трубы идут от главного коллектора к точкам, где будет происходить водозабор. Для каждой из линий ставят отдельные узлы.




Придется прокладывать намного больше трубных линий, соответственно, появятся затруднения при их маскировке. И любая часть с краном или техникой будет иметь стабильный, не меняющийся напор, даже если одновременно задействовано несколько сантехприборов и кранов. Изменения в напоре будут минимальными, давление будет ровным.




Коллектором называют устройство, у которого один ввод и от двух и более выводов. Их количество будет зависеть от того, сколько узлов и техники использует источник.

Для ХВС это делается перед входом в помещения, а для ГВС – сразу после водонагревательного изделия. Перед коллектором ставится очистной фильтр и редуктор, который будет контролировать давление.




Если водообеспечение внешнее, откуда питается жилье




Есть несколько схем разводки воды в каждом частном доме без мастеров своими руками, давайте разберем их подробнее.

Центральное водообеспечение

Максимально бюджетный способ организовать воду в помещениях. Чтобы врезаться, нужно получить разрешение от администрации поселения, затем поставить счетчики, вмонтировать оборудование, проложить трубопровод до жилища. Еще одно условие – установка септика или другого очистного сооружения для стоков.

Колодец




Один из самых распространенных методов добычи на загородных участках и на даче. Обычно используется там, где жидкость находится неглубоко. Основное преимущество в том, что даже если не будет света или насоса, то набрать ведро или все равно можно, пусть даже с большим вложением сил.

Скважина




Самая чистая жидкость из всех предложенных выше вариантов. Ее больше, можно одновременно обеспечивать сразу несколько участков. Но создание требует серьезных капиталовложений, а также потребуется лицензия на использование.

Разновидности скважин




Основных подвидов всего 2. В первом случае можно пробурить артезианскую, у которой глубина до 150 метров или обычную, «на песок». Вторая не углубляется больше, чем на 15-50 метров.

Отличаются они и по времени, которое можно их использовать. Первые служат до 50 лет, а вторые обычно не более 20 лет.

Какой насос выбрать




Чтобы из крана пошла вода, нужно поставить насосное оборудование, которое справится с задачей.

Главное – учесть несколько параметров:

• сколько жидкости будет потребляться;
• где находится наивысшая точка потребления;
• какая производительность необходима;
• насколько глубокая скважина;
• средний напор (будет в паспорте вписан).

Мы рекомендуем пользоваться стабилизатором напряжения при подключении такой техники.




Схема ввода водопровода в любой частный дом, с чего начать составлять проект водоснабжения

Все монтажные действия следует начинать с проекта. Уже в этот момент стоит подумать, какой тип будет сооружаться, насколько часто использоваться и сколько примерно точек водоотдачи потребуется. Это важно, потому что от параметров будет зависеть, какую систему и оборудование необходимо поставить.

Варианты:

• погружной насос с автоматикой;
• насосная станция;
• гидроаккумуляторы.

Что учесть при проектировании схемы подключения и вводе холодной воды в частном доме (с фото)




Не менее важны способы, которыми будет фильтроваться жидкость. Проще всего узнать качество и поставить соответствующий фильтр или целую систему.

Также следует заранее подумать, как будет подаваться горячий напор и на какую глубину надо закладывать изделия – в каждом регионе свои варианты.

Нюансы, с которыми подается ГВС




Обычно для этого приобретают электрические или газовые бойлеры, колонки или котлы. Работать оборудование может на твердом, жидком топливе или на газу. В каждом варианте есть свои достоинства и недостатки, стоит ориентироваться на то, что чаще выбирают в регионе.




Разные принципы подачи жидкости

Ставить холодное и горячее водоснабжение можно одним из 2 методов, которые мы разберем ниже.

«Глухая» разводка

На последней отметке водозабора монтируется тупик – дальше жидкость не идет. Это экономно с точки зрения финансов и пространства. В крайнем узле вода будет появляться с задержкой, а поступать в кран будет только после того, как коснется заглушки.

Циркулирующая замкнутая система

Влага здесь идет все время по кругу с одинаковой температурой. К пользователю будет поступать сразу. Это лучше применять для ГВС, чтобы не допускать серьезных скачков градуса. Можно использовать комбинированные методики.

Как проходит разводка разноразмерных водяных труб в любого размера частной квартире или домовладении без помощи специалистов своими руками




Когда нужно разработать схему, по которой будут разводиться по помещениям трубопроводы, можно воспользоваться одним из 3 вариантов. Мы разобрали их ниже.

Действуем через тройник

Отличный способ, если техники мало или нельзя спрятать изделия в полу и стенах. По всему жилищу пускаются две магистральные линии, от которых идут тройники на каждую точку.

Особенности:

• дешевле;
• используется небольшое количество материалов;
• не стоит открывать сразу несколько кранов.

Коллекторная (лучевая) разновидность

Если вы думаете, как сделать правильную разводку воды в частном доме, то посмотрите на фото. Это хороший вариант, если в здании несколько ванных или туалетов, кухня, стиральная машина и еще крупные сантехнические узлы. Задействуют 2 луча, от коллектора к каждой точке водозабора идет отдельная линия.

Нюансы:

• понадобится много материалов;
• выйдет дороже предыдущего типа;
• монтировать трудоемко;
• давление будет стабильным вне зависимости от используемых одновременно узлов;
• можно чинить устройства, не перекрывая все водоснабжение;
• под коллекторы нужно специальное место.

Комбинированный тип

Не все знают, но эти два вида можно совмещать в пределах одного домовладения. Какие-то участки собирают по первому подвиду, другие – по второму. Все зависит от желания владельца и мастерства специалиста, который будет это делать. Это экономнее и грамотнее в крупном жилье, где люди живут постоянно.

Разводка открытого и скрытого типа

В зависимости от метода прокладки можно поделить системы на две разновидности. Например, тройниковая находится на виду, а скрытую убирают в стену, пол или короб. До спрятанной добраться в случае ремонта будет тяжело. Эти подтипы также можно комбинировать между собой.

Как составить проект без помощи

Сначала рисуется план, в котором будут размещена на своих местах вся техника и узлы, которые будут подключены в дальнейшем к водопроводу. Важно указать все размеры в одном масштабе и после замера размеров комнат. В схеме следует как можно более точно расположить все точки, протяженность между ними и расположение трубопровода.

Кроме того, следует учесть все требования нормативных документов, которые действуют в нашей стране.

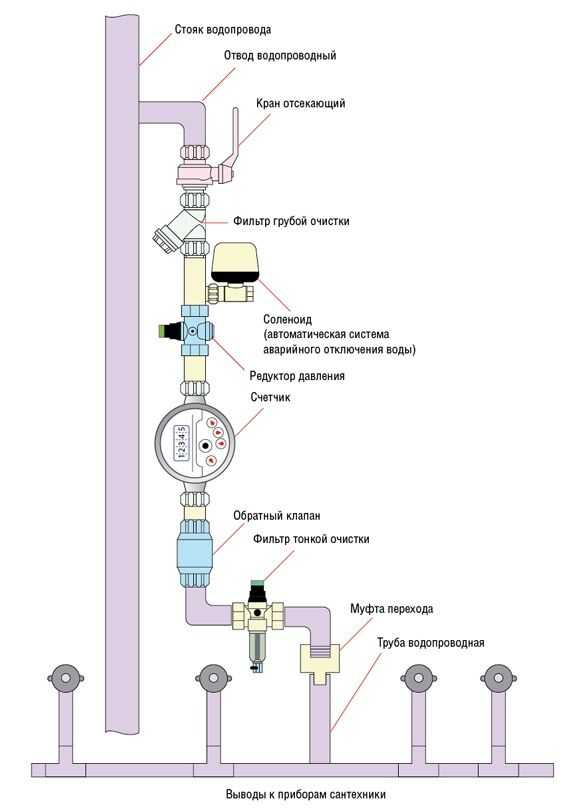

Какие узлы понадобятся для системы

В любой схеме обязательно будут использоваться такие компоненты:

• насос или аналогичное оборудование;
• переходной ниппель;
• материалы для трубопровода;
• фильтры;
• обратный клапан;
• гидроаккумулятор;
• техника для контроля за безопасностью – реле под давление и манометр.

Все элементы следует подключить в определенной последовательности.

Какими трубами можно вести по помещениям

Еще один популярный вопрос, из какого материала создается линия. Все зависит от нескольких факторов:

• какой тип разводки используется;
• потребуется ли ГВС;
• бюджет;
• тип монтажа – скрытый или открытый.

Полипропилен

Обычно задействуют при тройниковой системе. Сечение – 20-25 мм. Больший диаметр предпочтительнее, если узлов 3 и больше. 25 мм способны пропускать до 30 литров в минуту.

Особенности:

• не боятся коррозии;
• недорогие;
• режутся любым инструментом;
• легкие;
• терпят разморозку до 4 раз;
• не гнутся;
• необходимо обладать навыком спайки участков.

Металлопластик

Еще один очень популярный вариант. Обычно задействуют, если разводка коллекторная. Сечение – 16 мм. При выборе следите за толщиной алюминиевого слоя, он должен быть в диапазоне от 0,3 до 0,55 мм.

Нюансы:

• прочные;
• не боятся коррозии;
• используется до 100 лет;
• может гнуться;
• дороже полипропилена;
• неровные;
• если монтировать неверно, будут протечки;
• не терпят разморозки.

Сшитый полиэтилен

Обычно их ставят на теплый пол, но иногда это выступает как альтернатива металлопластику.

Особенности:

• гибкие;
• легкие;
• не реагируют на коррозию;
• износостойкие;
• выдерживают перепады давления и температур;
• простые в монтаже;
• дорогие;
• не подходят для открытых видов разводки.

Металл или сталь

Раньше делали из них, потом перешли на ПП или металлопластик. Для водопровода их не стоит использовать, потому что:

• страдают от коррозии;
• тяжело транспортировать и монтировать;
• дороже пластика;
• для соединения нужен сварщик и оборудование;
• внутри постепенно появляются наросты;
• высокая теплопроводность.

Медь

Обычно не ставят в домах. Не опасается коррозии, но очень дорогой и сложный в монтаже, для сварки потребуется специальное оборудование. Высокая теплопроводность – горячее быстро остывает, а холодное – нагревается.

Гофра из нержавейки

Это тоже недешевый вариант. Например, за ПП можно заплатить втрое меньше. Но его используют, так как качество на высоте и срок службы довольно большой.

Нюансы:

• держит форму;
• гнется;
• не боится коррозии;
• не требуется аппарат для сварки.

Готовые системы под водопровод

Некоторые производители предлагают комплекты труб, которые потом можно использовать для коллекторной разводки.

Достоинства такого выбора:

• качество и надежность;
• энергоэффективность;
• простота и скорость монтажа.

Как это делать, если стены из газобетона и пенобетона

В таких помещениях стремятся создавать скрытую разводку, для этого штробят канавы штроборезом. Затем внутри прокладывают трубную линию, упаковав ее в гофру или другой утеплитель.

Как справиться с задачей в деревянном доме

Здесь делают тройниковую открытое разведение, если здание старое. В постройках нового типа иногда допускаются укрытые в пол-линии, а водоразетки прячутся за мебель.

Как вести воду наверх

В крупных владениях часто бывает ванная или кухня на втором этаже или выше. Поэтому следует монтировать коллекторы. Для 2 этажа ведут трубу по потолку первого, прячут ее в гофру. Все влажные зоны необходимо располагать одну над другой, иначе монтаж и обслуживание будут дорого стоить, а в случае прорыва ремонт окажется слишком накладным.

Советы

Перед тем как устанавливать трубопровод, нужно поставить все крепления и завершить сварочные работы.

Если материал везли при минусовой температуре, то его следует хранить не менее суток в тепле, пока он не наберет нужный градус. Все прогибы нужно выровнять и не допускать их в дальнейшем.

Для стояка необходим диаметр не менее 20 мм. Чем меньше разборных соединений, тем меньше будет протечек.

Заключение и интересные видеоролики

Для тех, у кого остались вопросы по теме, мы подготовили видео.

Мы рассмотрели, как сделать разводку труб и подключение качественного рабочего водопровода в частном доме без помощи специалистов своими руками по схеме монтажа, изучили основные нюансы выбора материала для устройства. Этого достаточно, чтобы попробовать смонтировать все самостоятельно или проконтролировать действия бригады нанятых мастеров.

Схема водоснабжения частного дома – элементы системы, правильный их подбор и точность места установки

Содержание:

1. Виды схем водоснабжения частных домов
2. Схема системы водоснабжения частного дома
3. Полезные советы
4. Заключение по теме

Лет 20-30 тому назад говорить о комфортном проживании в загородном доме или на даче было нельзя.

Особенно это касалось водоснабжения. Повезло тем, кто жил в поселках, где была проведена централизованная водопроводная сеть, но чаще дачные поселки обходились или колодцами, или скважинами, поверх которых устанавливали ручные колонки. Поэтому водоснабжение дома заключалось в том, что из источника вручную вода доставлялась в ведрах. Что смог принести, тем и пользовался. Сегодня многое изменилось с появлением на рынке огромного количества различного насосного оборудования, с помощью которого в дом можно подать воду под давлением. То есть, комфортность проживания повышается. Правда, необходимо отметить, что схема водоснабжения частного дома хоть и приносит большое количество приятных моментов, но есть у нее и свои слабые места.

Водопроводная схема частного дома

Виды схем водоснабжения частных домов

По понятным причинам первой схемой надо считать подключение к центральному водопроводу. Если таковой присутствует в дачном поселке, значит, отчасти владельцу дачи повезло.

Создать водопровод для дома не очень сложно.

Во-первых, надо обратиться в районную организацию, которая контролирует водопроводную систему. Подается заявление и несколько документов, которые подтверждают права на дом и участок. После чего эта организация (районный Водоканал) разрабатывает проект на воду в частный дом. В нем будет отражено, к какому участку надо подключаться, то есть, устанавливается точка подключения, на какой глубине она располагается, плюс диаметр трубы и напор, который данной организацией гарантирован.

В принципе, это самый оптимальный вариант. Но есть у него несколько недостатков.

• В таких водопроводных сетях давление воды может падать практически до нуля, то есть, гарантировать нормальное функционирование системы никто не может.
• Если на центральной линии произошла авария, что случается, то дом на несколько дней остается без воды.
• Необходимо будет оплачивать (каждый месяц) счета, в основе которых лежат кубометры использованной воды.

Но есть у центрального водопровода одно достаточно большое преимущество, оно очень ценно в условиях загородных поселков. Если в поселке отключают электричество, вода из крана подается.

Проведение ветки водопровода в дачном поселке

Автономное водоснабжение

В настоящее время чаще всего схема водоснабжения частного дома основывается на использовании источников воды в виде колодца или скважины. Конечно, перед хозяином дачи встанет вопрос, что лучше, колодец или скважина.

Необходимо отметить тот факт, что автономное водоснабжение, в котором источников воды становится колодец, обустраивается только в том случае, если водоносный слой с пригодной для питья воды располагается не очень глубоко – до 10 мм. При этом сам пласт воды должен быть большим, объемным. То есть, воды должно хватить на долгое время при достаточно большом ее потреблении.

Есть у колодца одно значительное преимущество перед скважиной. Когда в поселке отключат электроэнергию, воду из колодца можно набрать ведром. Сооружать его проще, если все процессы провести самостоятельно, то цена вопроса упадет до приобретения необходимых строительных материалов. Срок службы данного сооружения – не менее 50 лет. У скважины он не превышает 35 лет.

Колодец или скважина

Внимание! Узнать, что лучше: строить колодец или скважину, надо обратиться к соседям, которые этими сооружениями уже пользуются. Сравнив воду из обоих, можно принимать решение.

Хотя необходимо отметить, что у скважины немало положительных характеристик.

• У них больший дебит.
• Вода из них чистая без большого объема примесей.

А вот к минусам можно отнести немалые затраты, касающиеся монтажных работ. Самостоятельно пробурить шахту без специальных буровых приспособлений не получится. Поэтому придется вызывать специалистов и оплачивать их услуги.

Схема системы водоснабжения частного дома

Итак, переходим к основной теме – к схеме. В принципе, она одинаковая, как для колодцев, так и для скважин.

• Источник водозабора.
• Насос.
• Трубопровод, соединяющий насос с системой водоочистки.
• Накопительный бак или гидроаккумулятор.
• Водоочистка с системой фильтров.
• Коллектор, который разделяет водопровод на системы холодного и горячего водоснабжения.

Принципиальная схема водоснабжения дома

Что касается насосного оборудования, то здесь две позиции: насосы, которые устанавливаются в шахты водозаборных сооружений, и которые устанавливаются вне источников воды. К первым относятся погружные или глубинные модели. Ко вторым поверхностные. Говорить, что какой-то лучше другого, нельзя. Просто поверхностный насос устанавливается в доме или в другом подсобном помещении и к нему доступ свободный, что дает возможность беспрепятственно обслуживать и ремонтировать его.

Внимание! Если производится монтаж поверхностного насоса, то необходимо на конец трубы, которая будет спускаться в скважину или колодец, прикрепить сетчатый фильтр из нержавейки. Он будет сдерживать большие частички песка и камни. Ячейка такой сетки не превышает 5 мм.

Очень важный момент – это правильно выбрать насос по мощности и напору. Первый отвечает за подачу необходимого объема воды за один час. Второй отвечает за подачу воды на определенную высоту. С мощностью понятно, а вот с напором надо разобраться. К примеру, глубина источника – 10 м, а расстояние до дома 30 м. Значит, потребуется насос, который выдает давление 15 м, потому что горизонтальный напор равен 0,1 вертикальных. То есть, в данной ситуации прибор не только поднимет воду из глубины 10 м, но и перекачает ее на расстояние 50 м.

Погружной или поверхностный насос

Внимание! Возьмите за основу простой постулат: чем ближе располагается источник водозабора, тем лучше. Просто уменьшаются расходы на прокладку труб по улице, плюс – можно использовать насос с низкими характеристиками.

Следующий элемент в системе водоснабжения дома – это накопительный бак. Очень необходимая вещь, которая поможет не испытывать неудобства, если отключили электроэнергию, и насос не работает, то есть, не качает воду. Если это простая емкость из металла или пластика, то ее рекомендуется установить, как можно выше. Именно таким способом можно гарантировать давление в водопроводной сети. Поэтому баки устанавливают или на постамент, или подвешивают под потолком. Но лучше всего, если его установить на чердаке. Правда, придется провести теплоизоляцию емкости.

Если возможность установить бак как можно выше отсутствует, то существует еще один способ для достижения необходимого давления в системе: после накопительного бака для водоснабжения устанавливается электрический насос. Вне зависимости от расположения бака, он будет качать воду в трубопровод. Это дает возможность устанавливать резервуары для накопления воды даже под землей. Существенный минус такого способа – зависимость от электроэнергии: при ее отсутствии система не сможет функционировать. Поэтому чаще применяют первый способ и устанавливают бак на постаменте.

В настоящее время на рынке появились так называемые гидроаккумуляторы. Это металлические емкости, внутри которых располагается резиновая емкость. Между стенками металла и резины закачивается воздух или азот. Он и будет создавать давление. Когда вода попадает в резиновую емкость, она расширяется и сжимает воздух. Последний уплотняется и старается вытолкнуть воду из резервуара. Это и есть давление. Поэтому гидроаккумуляторы можно устанавливать в любом месте.

Гидроаккумуляторы

Далее по схеме водоснабжения частного дома идет система фильтрации. Понятно, что вода из колодца или скважины не обладает максимальным качеством. В ней всегда присутствуют различные примеси (органические и неорганические), соли, оксиды металлов и так далее. Чтобы сделать ее пригодной для питья, необходимо снизить содержание всех примесей до минимума. Поэтому в схему и устанавливаются фильтры разного назначения.

Одни останавливают крупные частички, другие мелкие, третьи отвечают за смягчения воды, четверные за сдерживание металлов железа и так далее. Конечно, такое количество фильтрующих элементов устанавливать не надо, ведь вода из колодца или скважины может быть достаточно чистой. Поэтому в первую очередь еще до начала проведения монтажных работ надо сделать анализ воды, который покажет, какие фильтры придется устанавливать.

Необходимо отметить, что данная схема водоснабжения частного дома не является строгой. То есть, можно по мере необходимости менять местами элементы системы. К примеру, можно водоочистку установить впереди накопительного бака. Или можно перед поверхностным насосом установить фильтр грубой очистки, а после него фильтр тонкой очистки. Таким образом, можно сократить негативное воздействие больших взвешенных частиц на рабочий орган насосного агрегата. То есть, продлить срок его эксплуатации.

Система фильтрации — водоочистка

Холодное и горячее водоснабжение

Теперь о коллекторе, который разделяет поток воды на две ветки. Одна будет подавать на потребители холодную воду, вторая, пройдя через нагревательный прибор, будет подавать горячую воду. В принципе, коллектор собой представляет устройство, состоящее из трубы, из которой выходят две трубы меньшего диаметра, и между ними устанавливаются отсекательные вентили. Это на случай, если придется проводить ремонт отдельно системы холодного или горячего водоснабжения. На фото ниже такой коллектор показан.

Коллектор для разделения водопровода на систему холодного и горячего водоснабжения

И буквально несколько слов о горячей воде. В этой водопроводной ветке самым главным элементов будет нагревательный элемент – котел. Здесь огромное разнообразие моделей, которые разделяются по функциональности. К примеру, одно- или двухконтурный, на газе, электроэнергии или на твердом топливе. Есть небольшие настенные приборы, есть огромные напольные, с помощью которых можно не только организовать горячее водоснабжение, но и отопление дома.

Полезные советы

• Необходим ли проект водоснабжения частного дома? В принципе, система несложная. Можно для простоты последующих действий накидать на бумагу саму схему с указанием места расположения ее элементов.
• Если в автономный водопровод устанавливается поверхностный насос, то его надо обязательно разместить в помещении, где температура зимой не будет падать ниже +2С.
• Все трубные разводки, которые располагаются на улице, надо будет утеплить, чтобы вода в них зимой не замерзла. Обычно для этого используют специальные утеплители в виде цилиндров, изготовленных из вспененных полимерных материалов.
• Если опускаемая в шахту колодца труба будет из пластика, то необходимо ее закрепить. Чаще всего это делают так: забивают в донный фильтр металлический штырь, к которому трубу и прикрепляют.
• Установка кессона решит многие проблемы. Это защита ствола источника водозабора от негативных нагрузок, это утепление шахты, это возможность установить внутрь сразу несколько элементов системы локального водопровода. К примеру, можно внутрь установить насос, гидроаккумулятор, блок автоматики, задвижки и прочую запорную арматуру. В настоящее время производители предлагают кессоны из металла или пластика. Вторые дешевле, и их проще устанавливать вручную за счет небольшого веса изделия.
• Рекомендуется особое внимание уделить теплоизоляции колодца, если схема водоснабжения частного дома основывается на нем. Обычно вокруг ствола выкапывается траншея на глубину промерзания грунта, и в нее засыпается керамзит. Толщина слоя теплоизоляции не должна быть меньше 10 см. Но, чем толще, тем лучше.

Кессон в системе локального водопровода

Заключение по теме

Итак, по этой схеме сооружается водоснабжение дома. Но приходится учитывать теперь и то, как использованную воду надо будет отводить. То есть, водопровод и канализация – две системы взаимосвязанные между собой. Нет одной без другой. Поэтому сразу планируйте расходы по сооружению канализационной системы с учетом сбора и частичной утилизации стоков.

Как сделать проект водоснабжения и канализации частного дома от центрального водопровода? Обзор +Видео

Проект ВК при централизованной подаче воды

Если домостроение располагается там, где есть возможность централизованного водоснабжения, то проект понадобится для согласований, а точнее, для получения разрешения осуществить врезку в имеющуюся водопроводную сеть. Преимущества централизованной подачи воды — стабильное давление, относительная бесперебойность, приемлемое качество воды и небольшие затраты на подключение (по сравнению с созданием автономной системы ВК). Минус — оплата за каждый кубометр влаги.

При централизованной подаче воды проектная документация разрабатывается в соответствии с ГОСТ 21.601-2011. Проект сетей водоснабжения и канализации должен быть готов до начала строительства, так как точки входа и выхода организуются на этапе возведения фундамента. Проект учитывает архитектурные особенности дома, сведения о расположении санузлов и видах сантехники в них. Документация включает в себя:

• общие данные;
• расчетную часть с пояснениями;
• поэтажные планы систем водопровода и канализации;
• схемы и чертежи систем водопровода и канализации;
• спецификации.

Водяное отопление частного дома

После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:

• Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.

• Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.

Схема водяного отопления

В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.

Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.

Плюсы и минусы источников водоснабжения

От правильного выбора источника водоснабжения зависит, качество воды и ее постоянное наличие в загородном доме. Чтобы пользоваться водопроводом зимой и летом, лучше добывать воду из скважины или колодца — так вы не будете ни от кого зависеть. К центральному водопроводу можно подключиться как к запасному источнику.

Централизованное снабжение

Магистраль снабжает водой весь населенный пункт и работает круглый год, а в дачных поселках — в сезон. Вы не будете заниматься ремонтом и сможете не волноваться о качестве воды. Разрешение подключиться выдает обслуживающая организация, она же установит счетчики и будет присылать вам счета для оплаты. Давление в водопроводе будет зависеть от количества кранов в доме.

Колодец

Основной недостаток такого водопровода — это загрязнение, особенно в районах с сельскохозяйственными угодьями и промышленным производством. Если чистота воды вызывает сомнения, этот источник можно использовать для полива, стирки и т.п. После очистки в специально установленных фильтрах вода может употребляться как питьевая.

Скважина

Скважинная вода чище колодезной, но бурить можно только с разрешения соответствующей организации. Согласовать проект бывает очень непросто, но если вы проявите настойчивость, разрешение вам выдадут.

Цена скважинного водопровода зависит от конкретных условий на вашем участке, сложности работ, оборудования, конфигурации фильтровальной и обсадной колонны. О том, сколько стоит метр бурения скважины читайте здесь.

Место для скважины должно находиться как можно дальше от туалетов, дренажа и хозпостроек. По санитарным нормам расстояние до всех этих объектов составляет 30 метров, но на практике размеры дачного участка редко позволяют сохранить такую дистанцию. Для подъема воды потребуется установка глубинного насоса или сооружение насосной станции с накопительным резервуаром и гидроаккумулятором.

Что учесть при разводке канализации в частном доме

Есть несколько моментов, которые следует учитывать при разводке канализации в частном доме:

1. Центральный канализационный стояк зачастую всего один, однако при существенном увеличении степени разветвленности системы в доме может быть не один стояк. В любом случае вывод стоков будет проходить через самую низкую точку, поэтому следует учесть необходимость расположения нескольких стояков на одном уровне.
2. Нормально функционировать система сможет только в том случае, если она будет высшую и низшую точки подключения. На верхней монтируется фановый стояк, который служит для отвода образовавшихся биогазов. Низшая представлена выходом в общую канализацию. При отсутствии верхней точки запахи будут застаиваться в системе и повысится концентрация газов: аммиака и метана. Образование газовых пузырей станет причиной засоров, чрезмерная концентрация приведет к появлению неприятного запаха в доме.
3. Вентиляционный клапан необходим для разрежения давления в системе. Устанавливается он на удаленном от центрального стояка участке системы. В последнее время устанавливаются клапана автоматического типа, которые открываются при снижении давления в системе. При нормальном давлении клапан закрыт, воздух не попадает в систему.

Снижение количества поворотов и изгибов позволяет снизить вероятность появления засоров. Для разветвления системы нужно использовать специальные переходники, внутренняя поверхность которых не имеет ребер.

Преимущества подключения к централизованному водоснабжению

1. Низкие затраты на организацию постоянного поступления воды в дом — не нужно ежедневно заботиться о доставке воды, например, приносить ее из колодца или открытого источника, заказывать подвоз на специальных машинах или устанавливать в доме дополнительное оборудование.
2. Наличие постоянного напора в системе водоснабжения. Если напора центральной системы достаточно для работы водопотребляющей бытовой техники, то потребность в установке дополнительного насоса отпадает.
3. Контроль качества поступающей воды специальными службами.

Перед тем как заняться подключением к водопроводу нужно позаботиться об утилизации отработанной воды. Идеальный вариант — это подключение к централизованной канализации. Если таковая отсутствует в районе расположения дома, стоит позаботиться о сооружении надежной сливной ямы либо об установке автономной канализации.

Укладка труб

Когда дом не является постоянным местом проживания, например — это дача, нужно предусмотреть отключение воды и полный ее слив с домашней системы водопровода. Такую манипуляцию обязательно проводить если жилище остается без присмотра на длительный зимний период.

Иногда бывает, что в водопроводе устаревшее оборудование и напора воды недостаточно. В таком случае потребуется дополнительная установка насоса, который будет повышать давление в системе.

Не на всех станциях водоснабжения вода проходит должную очистку. Также она может вторично загрязняться после прохождения по старым, грязным трубам. В некоторых случаях употребление такой воды может оказаться причиной возникновения заболеваний. Поэтому желательно оборудовать домашнюю систему подачи воды специальными фильтрами. Тогда без установки насоса не обойтись, так как он будет нужен для поддержки необходимого давления, достаточного для того, чтобы могли промываться фильтры.

проектирование, этапы монтажа и ошибки

Содержание статьи:

• Виды и устройство систем водоснабжения в частном доме
• Оборудование автоматического водоснабжения
• Проектирование и расчеты
• Этапы установки своими руками
• Основные ошибки сетевой установки

Водопровод в частном доме своими руками можно сделать от централизованной сети или от колодца, колодца. Принципы устройства, основные узлы магистрали фактически не имеют отличий.

Виды и устройство систем водоснабжения в частном доме

Существует два способа подвода воды к точкам потребления. Выбор схемы разводки зависит от параметров сети, а также от того, насколько интенсивным будет потребление воды.

Последовательное или тройниковое подключение

Схема водоснабжения такого типа в частном доме подразумевает подключение крана, душа и других точек друг за другом.

Преимущества такого решения:

• простота монтажа – не требуется специальных знаний при подключении дополнительных элементов;
• низкая стоимость – используется половина длины труб;
• компактность – тройники монтируются непосредственно возле водовыпусков.

Однако есть и недостатки. При одновременном включении всех потребителей происходит значительное падение давления в водопроводной сети. Подключить нового пользователя проблематично. Потребуется еще одна футболка.

Коллектор или параллельное подключение

Коллектор водопровода

Представляет собой установку разветвителя или двух — на горячее и холодное водоснабжение, к которым подключаются ответвления, подходящие к каждому потребителю. Для изготовления подводки такого плана требуется больший метраж, но при этом ее принцип работы помогает поддерживать постоянный напор.

Преимущества коллекторной системы:

• удобство — все узловые точки в одном месте;
надежность
• – к каждому потребителю подводится одна труба, что значительно снижает возможность протечек;
Стабильность давления
• — коллектор равномерно распределяет давление между всеми пользователями, поэтому даже если открыть сразу все краны, давление в системе не упадет.

К недостаткам можно отнести высокую стоимость из-за повышенной материалоемкости и необходимости выделения места для установки и подключения коллекторов.

Принцип водоснабжения

Водоснабжение устанавливается тупиковым, циркуляционным или комбинированным способом. «Глухие» ответвления, заканчивающиеся заглушкой, более экономичны, но возникают неудобства с подачей горячей воды. Открывая кран, нужно выждать некоторое время, пока вода не зайдет в тупик.

Закрытые циркуляционные отводы более практичны и удобны, но для реализации такого проекта понадобится не только большее количество отрезков трубы, но и специальный насос.

Оптимальным вариантом является комбинированный тип — тупиковая разводка холодного водоснабжения совмещена с контуром горячей циркуляции.

Оборудование автоматического водоснабжения

Схема подключения насосной станции

Выбор способа прокладки и монтажа водопроводной сети загородного дома начинается с оценки типа водозаборного сооружения, его глубины и функциональности.

Автоматизированная система состоит из следующих частей:

• насос или готовая насосная станция;
• система фильтрации для очистки воды;
• контейнеров для накопления и регулировки;
• трубопроводов внутри и снаружи;
• устройства для автоматического регулирования.

Оборудование такого плана монтируется для водоснабжения большого загородного коттеджа. В крохотном частном доме и на даче достаточно труб и насоса.

Проектирование и расчеты

Чтобы не заниматься переделкой магистральных узлов, потребуется правильное составление схемы электропроводки. В нее должны быть включены все точки водозабора, проточные элементы и вентили. На чертеже показано сечение труб, расположение водонагревателя и насосного агрегата.

Также следует отметить дренажные линии: куда будут уходить стоки — в центральную систему или выгребную яму, септик, станцию ​​глубокой очистки.

При выборе отрезков труб, соединительных элементов необходимо рассчитывать пропускную способность труб в зависимости от сечения, длины магистрали и давления. Это можно сделать с помощью таблиц, формул и компьютерных программ.

Этапы монтажа своими руками

Монтаж водопровода из полиэтилена, полипропилена или ПВХ своими руками не отличается сложностью. Сначала выполняется наружная часть магистрали с присоединенным напорным устройством, затем внутренний участок.

Не потребуется для проведения работ сложного оборудования, весь инструмент есть в домашних мастерских: труборез и лопата для наружных работ, а также пресс-клещи для опрессовки втулок, которые надеваются на трубу. Если соединение будет горячей сваркой, понадобится приспособление для припайки к нему труб и патрубков. Из материалов, помимо труб и фитингов, может пригодиться фум-лента, герметик, прокладки.

Монтаж наружной сети осуществляется следующим образом:

1. Выкапывается небольшой ров глубиной промерзания плюс 0,5 метра.
2. На дне подушка из утрамбованного карьерного или речного песка.
3. Выровнять дно с уклоном 20-30 мм на метр.
4. Изолируют часть трубопровода, проложенную выше уровня промерзания, перед вводом в фундамент фундамента.
5. Установить трубу и засыпать чистым песком без глинистых включений.

Там, где багажник необходимо закрепить на стене, используются специальные зажимы. К полипропиленовым трубам не применяется жесткая фиксация – необходимо, чтобы они могли плавно двигаться при расширении под воздействием температурных перепадов. Клипсы устанавливаются с шагом 1-2 м между ними.

Если требуется закрепить отрезок трубы большого сечения или массы, для надежности следует использовать хомуты.

При наружной прокладке трубы через стены и перекрытия пропускают в рукавах — чехлах из негорючего материала, которые заполняются уплотнителем, например, минеральной ватой. Это необходимо для снижения шума при прохождении жидкости. Допускается вырез рукава на уровне стен и потолка, но он должен выступать на 3 см над уровнем чистового пола.

Монтаж внутренней части системы своими руками:

1. Размечают проход будущей водопроводной системы — на стенах, в стяжке или под потолком.
2. Выбить штробы в стены или спрятать трубы в стяжке. На потолке они фиксируются с помощью клипс нужного диаметра. В случае установки трубопровода на полу он должен проходить на расстоянии не более 15 см от стены и не менее 20 см от будущей мебели.
3. Соединить отрезки труб с помощью фитингов или сваркой.
4. Подключена арматура и водонагреватель, подкачивающий насос, сантехника, установка прокладок там, где это необходимо.
№

Между стеной и трубой оставить примерно 15–20 мм свободного пространства. В дальнейшем это облегчит ремонт водопровода в случае аварии или протечки. На каждую ветку от стояка до сантехнических приборов стоит установить свой запорный вентиль. Так что в случае аварии не нужно будет отключать всю систему.

Основные ошибки при монтаже сети

Необходимо знать частые промахи для устранения этих проблем в процессе самостоятельного монтажа сети:

• Трубы с горячей водой, спрятанные в стенах или под стяжкой, забыть изолировать.
• Норовят «воткнуть» все отрезки трубы через одно отверстие в стене или потолке.
• Не затягивайте полностью стяжные гайки элементов фурнитуры.
• Не устанавливайте запорную арматуру перед каждым сантехническим прибором.
• Не ставить накладные краны отдельно для каждого стояка и каждого санузла, если их два и более.
• Не соблюдайте уклоны трубопроводов.

Часто при монтаже торцевые части труб не заглушаются, из-за чего туда попадает мусор.

Все эти недостатки приводят к тому, что система плохо функционирует, возникают протечки. Заранее продумав все нюансы, легко избежать проблем и самостоятельно собрать работающую сеть.

Водопровод в частном загородном доме своими руками: устройство, прокладка и монтаж

Хотите обеспечить водоснабжение загородного дома своими силами? Согласитесь, что выполнить эту работу своими руками – задача посильная, если знать нюансы устройства водопровода.

Мы поможем вам разобраться с тонкостями и основными правилами – в этой статье мы расскажем о том, как обустроить водопровод в частном доме своими руками. С чего начать и как правильно провести все работы.

Для лучшего понимания процесса мы подобрали наглядные фото и схемы водоснабжения. Также статья дополнена полезными видео-рекомендациями по правилам устройства водопровода и советами по установке вводных узлов системы в загородном доме.

Содержание статьи:

• Выбор источника водоснабжения
  • Вариант 1. Стационарная централизованная система
  • Вариант №2. Децентрализованный способ водоснабжения
• Что такое типичная система водоснабжения?
• Основные правила проектирования
  • Последовательная разводка труб
  • Коллектор водопровода
• Этапы монтажа водопровода
  • Этап №1. Подготовка к работе
  • Этап №2. Выбор трубы Этап
  • №№ 900.0 Насосная станция подключение
  • Этап №4. Монтаж гидроаккумулятора
  • Этап №5. Монтаж оборудования для водоподготовки
• Выводы и полезное видео по теме

Выбор источника водоснабжения

Независимо от того, монтируется водопровод в обжитом здании или прокладывается при строительстве нового, к его проектированию и монтажу необходимо подойти очень ответственно.

В первую очередь необходимо определить источник подачи воды. Нужно знать, что по нормам водопровод должен обеспечивать водой каждого из жильцов дома из расчета 30-50 литров в сутки на человека.

При обустройстве санузла и канализации расчетный показатель увеличивается в три раза. Для полива сада и зеленых насаждений предполагается расход воды не менее 5 литров на квадратный метр. метр.

Галерея изображений

Фото

При подключении системы водоснабжения частного дома к централизованным сетям вводится труба, на которую требуется разрешение

Автономный источник централизованных систем, источник воды для дачи дом чаще всего колодец

Водоснабжение частного дома часто устраивают на базе шахтного колодца. Водоснабжение из колодца может быть организовано по летней или зимней схеме

Независимо от типа источника система автономного водоснабжения включает внешнюю и внутреннюю части, каждая из которых требует грамотного проектирования

Подключение к центральному водопроводу

Автономная система с забором воды в колодце

Скважина как источник водоснабжения

Фрагмент внутренней разводки водопровода в частном доме

Получается, что объем водопотребления загородного дома довольно большой. Поэтому к выбору источника воды нужно подходить максимально ответственно.

Владелец может выбирать между децентрализованным и централизованным водоснабжением. В первом варианте источником воды будет колодец, колодец и т.д. Во втором — водопроводная сеть, питающая его поселок.

Правильно спроектированная и оборудованная система водоснабжения частного дома полностью обеспечивает все потребности жильцов в воде, как холодной, так и горячей

Вариант 1. Стационарная централизованная система

Самый простой в реализации вариант, предполагающий подключение внутридомового водопровода к централизованной водопроводной сети.

Для осуществления данного подключения домовладельцу необходимо подать заявление в организацию, эксплуатирующую централизованную магистраль. Документ будет рассмотрен, после чего будет принято решение о разрешении или отказе в подключении.

Для подключения к централизованной сети водоснабжения арендодатель должен получить разрешение эксплуатирующей ее организации. Также следует получить перечень условий подключения, в котором указано место и способ подключения, глубина захода трубы в водосборный колодец и т. д.

В первом случае обязательно оформляется официальное разрешение, в котором оговариваются условия подключения и водопользования.

Вместе с ним выдаются подробные рекомендации со схемой, на которой указаны оптимальные способы соединения при различных вариантах прокладки трубопровода.

Далее владелец может самостоятельно проложить трубы или воспользоваться услугами специалистов.

Вариант №2. Децентрализованный способ водоснабжения

Предполагается, что вода в дом будет подаваться из реки, колодца, колодца и т.п. Важно, чтобы водозабор находился на расстоянии не менее 20 м от септик, выгребная яма и подобные объекты.

Оптимально пробурить скважину или выкопать колодец на минимальном расстоянии от дома. Это позволит сэкономить на трубах и облегчит обслуживание водопровода. Перед проведением работ необходимо убедиться, что источник может обеспечить требуемый расход воды.

Колодец, колодец или открытый водоем, вода которого соответствует требованиям СЭС, может стать источником воды для автономной системы водоснабжения частного дома

Практика показывает, что скважина пригодна для сезонного использования . Однако для домов с постоянным проживанием его использовать не рекомендуется.

В этом случае лучшим вариантом считается скважина, которую необходимо оборудовать мощным насосом. Только так можно будет обеспечить достаточное количество воды для обслуживания всех нужд жителей.

Что такое типичная система водоснабжения?

Любая система, снабжающая дом водой, состоит из двух равноценных частей: внешней и внутренней. Внешняя секция соединяет источник воды с домом. В зависимости от того, откуда поступает вода, система может различаться.

Самый простой вариант – это проект подключения дома к централизованной сети. В этом случае это будет обычный конвейер.

Если в качестве источника водоснабжения выбран колодец, то, кроме труб, к внешнему водопроводу будет отнесено и водоподъемное оборудование: насос поверхностный или погружной — тип устройства зависит от колодца.

Кроме того, сюда также относится система автоматического управления насосным оборудованием, фильтрами грубой и тонкой очистки, а также водораспределительными устройствами, к которым относятся емкости для воды, запорная арматура и т. д.

Для обеспечения необходимого давления в системе водоснабжения может применяться накопительный бак, который размещается в самой высокой точке сооружения или на эстакаде вблизи него

В водопроводе, подключенном к централизованной магистрали, давление определяется его характеристиками. Автономная система требует установки насосной станции или установки резервуара для воды.

Первый вариант предпочтительнее, так как во втором случае необходимо соорудить эстакаду высотой около 3-4 метров и установить на нее металлический или пластиковый бак.

Если предполагается только сезонное проживание в доме, то наружный водопровод можно проложить открытым способом, то есть прямо по земле. Если система будет использоваться круглогодично, то трубы укладываются в траншеи, заглубляемые ниже уровня промерзания грунта.

Если по каким-то причинам трубопровод будет проложен выше этого уровня, конструкцию необходимо будет надлежащим образом утеплить.

Внутренняя часть водопровода состоит из нескольких элементов. Их количество может меняться в зависимости от существующих реальных условий.

Типовая схема обязательно включает:

• трубы различного диаметра;
• водомерные узлы, если система подключена к централизованной магистрали;
• устройства для нагрева воды при необходимости;
• Клапаны регулирующие и запорные;
• краны и другое сантехническое оборудование;
• распределительная сеть.

Для правильного обустройства водопровода необходимо разработать схему, где будет точно указано место прокладки трубопровода. Как внешние, так и внутренние.

Такая схема необходима для определения оптимального варианта укладки и точного определения количества материала, необходимого для ее выполнения.

Наружный участок водопровода укладывается в траншею, глубина которой должна быть больше уровня промерзания грунта в самое холодное время года

Основные правила проектирования

Некоторые мастера считают такой проект ненужным лишнее и не хотят тратить на это свое время. Это в корне неверно. Грамотная схема поможет избежать многих проблем при монтаже водопровода в загородном доме.

В процессе его разработки необходимо учитывать несколько важных факторов:

• тип разводки водопроводных труб;
• количество коллекторов при необходимости;
• количество насосов и фильтров;
• количество точек водоснабжения;
• объем водонагревателя;
• расположение каждого элемента водопровода и расстояние до него.

Кроме того, на схеме нужно будет точно отметить все точки размещения элементов водопровода и показать, как магистраль будет проходить через все помещения здания.

Поэтому для разработки схемы сначала потребуется выполнить точный чертеж здания и при необходимости дополнить его планом участка, на котором будет указана внешняя часть строения. Необходимо помнить, что проект должен составляться в едином масштабе на основе точных замеров.

Сантехника подключается по тройниковой (последовательной) и коллекторной (параллельной) схеме. Второй вариант сложнее и дороже, но в отличие от первого выравнивает давление во всех водовыпусках системы

Специалисты рекомендуют использовать одну рулетку для всех измерений, чтобы не было нежелательных расхождений в измерениях. Перед работой с проектом следует определиться с типом будущей электропроводки. Есть только два возможных варианта.

Последовательная разводка труб

Предполагает наличие общей трубы, от которой делаются отводы к каждой точке водоразбора. Понятно, что в этом случае не удастся добиться одинакового давления в каждой из точек водоразбора. Потребление воды. Причем, чем их больше, тем меньше давление в каждом из них.

Преимуществом такой схемы является минимальный расход труб и, соответственно, низкая стоимость.

Основной недостаток — неравномерность давления в системе. Такая схема применяется в основном в домах с небольшим количеством жильцов или с небольшим количеством водоразборных точек.

Фотогалерея

Фото

Схема подключения тройника

Вариант открытой прокладки

Вариант закрытой прокладки

Плюсы и минусы схемы тройника

Коллектор подачи воды

Основное отличие от параллельной разводки – наличие специального распределительного узла – коллектора, от которого к каждому потребителю прокладывается отдельный трубопровод. Это дает возможность подавать воду во все точки водоразбора с одинаковым напором.

В зависимости от длины системы может включать несколько коллекторов. Главный недостаток такой системы – большой расход труб.

Типовая схема водоснабжения примерно следующая. Начинается либо с точки врезки в централизованную магистраль, либо с участка подключения системы к колодцу или другому источнику водоснабжения.

В последнем случае здесь следует установить насос или насосную станцию ​​для подачи воды в систему. Также предполагается наличие гидроаккумулятора и запорного клапана, который используется при протечке или плановом ремонте.

При необходимости разделить поток воды следует использовать тройник. Он будет образовывать два потока: один будет использоваться для технических нужд, таких как полив сада, бассейна, душа и т. д., а второй будет направляться в дом.

Труба, подающая воду в дом, должна быть оборудована системой фильтрации для очистки жидкости от всевозможных примесей.

На данном этапе будет достаточно фильтров грубой очистки.

Коллектор представляет собой распределительный узел, в котором общий поток разделяется на несколько ответвлений

Далее на входе трубы в дом потребуется установить еще один тройник. Делается это только в том случае, если планируется организовать горячее водоснабжение. Поток будет разделен на холодный и водяной, направляемый на отопление.

Труба подачи холодной воды подключается к соответствующему коллектору, от которого разводка идет дальше по зданию. Горячий трубопровод сначала подключается к водонагревателю, затем к соответствующему коллектору, а затем – аналогично первому варианту.

При проектировании электропроводки специалисты настоятельно рекомендуют по возможности сокращать длину трубопроводов и делать количество стыков и изгибов минимальным. Ведь именно они являются потенциальными причинами утечек.

Кроме того, крайне нежелательно поворачивать трубы под прямым углом. Это значительно снижает давление в магистрали.

Галерея изображений

Фото

Схема подключения коллектора

Коллектор подачи воды

Увеличенное количество труб

Открытая прокладка водопровода

Водопровод может быть проложен скрытым или открытым способом. Первый наиболее эстетичен. Он предполагает, что трубы будут проложены в воротах, заложенных в стены или закрытых декоративными коробами.

При этом важно, чтобы материал, из которого изготовлены детали, не подвергался коррозии, так как вовремя заметить протечки будет крайне проблематично. Трубы открытого монтажа укладываются по стенам.

Этапы монтажа водопровода

При самостоятельной прокладке водопровода в частном доме специалисты рекомендуют соблюдать несколько правил и придерживаться определенного плана действий. Мы расскажем вам об этом подробнее.

Этап №1. Подготовка к работе

В первую очередь прокладку трубопровода лучше начинать от потребителя воды, а не наоборот. Это будет проще. Сначала с помощью переходника для подключения резьбового типа крепим водопроводную трубу к потребителю.

Между адаптером и устройством рекомендуется установить запорный шаровой кран. Он даст возможность при необходимости быстро перекрыть подачу воды или без проблем отремонтировать сломавшийся прибор. От потребителя воды труба отводится к коллектору.

Также при выполнении электропроводки нужно соблюдать несколько простых правил:

1. Трубы должны располагаться на расстоянии около 20 мм от стены, так их будет проще ремонтировать.
2. Крайне нежелательно прокладывать трубы так, чтобы они проходили через перегородки или стены. Если это все же необходимо, детали помещают в специальный стакан.
3. Зажимы используются для крепления к стенам. Они должны присутствовать через каждые полтора-два метра и на всех угловых стыках.
4. Если предполагается установка сливной арматуры, труба укладывается с небольшим уклоном в ее сторону.
5. При обходе внутреннего угла деталь располагают на расстоянии 30-40 мм от стены, при обходе внешнего — 15 мм

Перед подключением к коллектору настоятельно рекомендуется установить вентили на труба идет к потребителю. Это позволит быстро отключить ветку от системы в случае возникновения аварийной ситуации, а также без лишних проблем отремонтировать ее.

Водопроводные трубы могут быть проложены скрыто внутри штроб, выполненных в стене здания. Скрытый способ прокладки чаще всего используется для реализации коллекторной разводки

Этап №2. Выбор трубы

Детали, из которых собирается водопроводная система, должны быть инертны к химическим и температурным воздействиям, прочны, износостойки и максимально легки. возможный.

Именно поэтому для обустройства системы в загородном доме чаще всего выбирают полиэтиленовые, полипропиленовые или полихлорвиниловые трубы. При выборе нужно учитывать рабочую температуру пластиков, не все могут взаимодействовать с горячей водой.

Современные пластиковые детали комплектуются большим количеством комплектующих, что позволяет собрать конструкцию любой степени сложности

В качестве альтернативы можно использовать металлопластиковые детали. Существует множество аргументов в пользу сборки сантехники из пластиковых элементов. Прежде всего, конструкция легкая, но прочная.

Установка системы настолько проста, что с ней справится даже новичок. Для скрепления деталей используется пайка; в результате получаются очень прочные почти монолитные соединения.

Еще один плюс — возможность изгибать элементы, что позволяет значительно сократить количество опасных зон в аварийном смысле. Там, где необходимо соединение металлических и пластиковых элементов, применяют специальную фурнитуру комбинированного типа со специальными металлическими вставками.

Пластиковые детали обладают высокой жесткостью на кручение. Это очень актуально для случаев, когда насос развивает большой крутящий момент.

При необходимости пластиковый трубопровод можно модернизировать, что тоже немаловажно. Кроме пластика и металлопластика можно использовать традиционные варианты. К ним относятся детали из стали или меди.

Основным недостатком первого варианта является подверженность коррозии. Медные трубы имеют множество преимуществ, но их стоимость очень высока.

Важным моментом является выбор диаметра деталей. Он основан на длине конкретного участка трубопровода.

Для линий длиной более 30 м выбирают детали диаметром 32 мм, трубопроводы короче 10 м собирают из элементов сечением 20 мм. Линии средней длины монтируются из труб диаметром 25 мм.

Фотогалерея

Фото

Пластиковые трубы применяются при организации систем подачи как холодной, так и горячей воды. Не боятся коррозии, на стенках не откладывается осадок, снаружи не нужно красить

Полипропиленовые трубы в основном используются в устройстве ГВС, для горячего водоснабжения подходят варианты, армированные алюминиевой фольгой. Трубы ПП более жесткие, чем металлопластиковые, собираются с помощью фитингов

Стальные водопроводные трубы – это классический вариант, основным недостатком которого является сложность монтажа и подверженность коррозии. Возможность соединения с металлопластиком через специально разработанные фитинги

Медные трубы устойчивы к коррозии, пластичны и используются в системах холодного и горячего водоснабжения. Соединяются сваркой или фитингами, служат долго, но стоят дорого

Трубы водопроводные

Полипропиленовые трубы в организации водоснабжения

Стальные водогазопроводные трубы

Водопроводные трубы из медных труб в частном коттедж

Этап №3. Подключение насосной станции

Еще один важный вопрос, который необходимо учитывать при монтаже системы водоснабжения в загородном доме, это подключение насосной станции к внутренней системе.

Выше уже было сказано, что для обеспечения здания достаточным количеством воды можно использовать насосную станцию ​​или напорный бак. Использование второго варианта довольно хлопотно. Как показывает практика, большинство домовладельцев выбирают насосную станцию.

Устройство качает воду из скважины, реже из скважины. Это оборудование чувствительно к низким температурам, поэтому его размещают в подвале, подвале или отапливаемом техническом помещении.

Правда, в этом случае жильцам может мешать шум работающего насоса. В некоторых случаях оборудование размещают в специально оборудованном кессоне, закрывающем устье скважины.

Станция насосная — это комплект оборудования, обеспечивающий полноценную откачку воды из колодца или из колодца

Работы по подключению насосной станции в целом проводятся следующим образом. От источника к оборудованию проходит труба, на которую надевается латунный штуцер, снабженный переходником диаметром 32 мм.

К нему подсоединяется тройник, оборудованный сливным краном. Это даст возможность отключить подачу воды в случае необходимости. К тройнику подсоединяется обратный клапан. Устройство не позволит воде вернуться в скважину.

Возможно, вам придется повернуть линию, чтобы направить трубу к насосной станции. Если да, используйте специальный уголок. Все последующие элементы соединяются с помощью так называемой «американки».

Сначала подключается запорный шаровой кран, перекрывающий подачу воды в случае необходимости. Затем устанавливается фильтр грубой очистки, который защитит устройство от попадания примесей.

Насосная станция может быть установлена ​​в утепленном кессоне над верхом колодца, а также может быть смонтирована в доме, в любом отапливаемом помещении

После этого насосная станция подключена. Здесь есть нюанс. Оборудование предполагает установку демпферного бачка и реле давления. Если насос находится в скважине, а все остальное оборудование находится в доме, то реле давления устанавливается сверху трубы.

Бачок демпфера установлен снизу. После этого подключается датчик сухого хода. Он не позволит насосу работать без воды, убережет его от поломки.

Последний соединительный элемент – трубный переходник диаметром 25 мм. После того, как все детали установлены, рекомендуется проверить качество выполненных работ. Для этого запустите насос и дайте ему поработать некоторое время.

Если оборудование будет исправно качать воду, то все в порядке и можно продолжать работу. Если нет, то нужно найти причину и устранить ее.

Этап №4. Установка гидроаккумулятора

Такой элемент как гидроаккумулятор Не является обязательным при монтаже водопроводной системы загородного дома. Тем не менее, он используется почти всегда. Это устройство позволяет поддерживать постоянное давление в системе. Насосное оборудование работает не постоянно.

Такой эффект дает конструкция аккумулятора. Представляет собой резервуар, разделенный мембраной на две части.

Гидроаккумулятор, представляющий собой мембранный накопительный бак, предназначен для поддержания стабильного давления в системе

В первом — воздух, во втором — запас воды, которая постепенно расходуется на нужды жильцов. Когда количество жидкости достигает определенного минимума, насос автоматически включается, пополняя ее запас. Таким образом, давление в системе всегда стабильно.

Можно обойтись без гидроаккумулятора. Для этого нужно установить накопительный бак в самой высокой точке постройки.

Однако такая конструкция не обеспечит постоянного давления в системе. Вода из него будет спускаться к потребителю самотеком, без сильного напора. Зачастую даже стиральная машина не сможет полноценно работать в таких условиях.

Поэтому оптимальным решением считается установка гидроаккумулятора. Объем оборудования выбирается в зависимости от потребностей проживающих в доме жильцов.

Фотогалерея

Фото

Гидроаккумулятор необходим, если планируется организовать автоматическую подачу воды потребителю. Совместно с реле давления регулирует работу насосного оборудования

Гидроаккумуляторы включаются в контур как с поверхностными, так и с погружными насосами. В первом случае он располагается рядом с насосом, во втором отдельно, в кессоне или в доме

Гидроаккумуляторы для мелководных источников чаще всего поставляются в формате насосной станции, однако могут быть и подбирается отдельно по характеристикам насос = машина

Гидроаккумуляторы можно использовать для автоматизации только части сети. Например, для автоматической подачи воды потребителю из накопительной емкости

Роль бака в системе автоматизации

Гидроаккумулятор со скважинным насосом

Гидробак с автоматическим насосом

Система передачи привода

Этап № 5.

Установка оборудования для водоподготовки

Водоподготовка также не является обязательной элемент водоснабжения. Однако практика показывает, что большинство домовладельцев устанавливают такое оборудование. Особенно он необходим тем, кто использует колодец или колодец в качестве источника воды.

Качество такой воды обычно далеко от идеального. Жидкость, поступающая из скважины, в большинстве случаев загрязнена механическими примесями.

Поэтому должны быть установлены как минимум фильтры предварительной очистки. Для полной защиты системы водоснабжения и подключенной бытовой техники необходимо точно определить характер примесей и химический состав воды, поступающей из скважины .

Для этого образцы отвозятся в лабораторию и получают детальный анализ, который покажет, какие фильтры нужны для данной системы.

Установка водоподготовки после гидроаккумулятора. Представляет собой набор фильтров, подобранный по результатам анализа поступающей в дом воды.

Сюда можно установить комбинированные устройства, включающие в себя сразу несколько фильтров.

Однако ставить сюда фильтры тонкой очистки и обратный осмос не имеет смысла. Такое оборудование устанавливается только на кухне для очистки небольшого количества воды, которая будет использоваться для питья и приготовления пищи.

Если предполагается водяное отопление, то одна из ветвей водопровода должна быть подключена к отопительному прибору

Выводы и полезное видео по теме

Какой источник водоснабжения выбрать: колодец или колодец:

Как обустроить внутренний водопровод:

Монтаж узла ввода водопровода внутри здания:

Сантехника в частном доме, будь то дача или полноценный жилой дом, необходима. Более того, вы можете спроектировать и собрать систему самостоятельно. Важно следовать советам специалистов и не отступать от инструкций .

Если это кажется слишком сложным, можно доверить работу строительной компании. Профессионалы быстро и качественно проведут все необходимые работы, а владельцу останется только принять готовую конструкцию в эксплуатацию.

Если ваш опыт обустройства бытового водопровода отличается от изложенных здесь правил монтажа, пожалуйста, оставьте свой комментарий под статьей.

Водоснабжение в частном доме своими руками

Водопровод уже прочно вошел в умы и приусадебные участки владельцев деревенских домов и загородных коттеджей. Это неотъемлемый атрибут комфортной жизни: с проточной водой душевые, мытье посуды, приготовление пищи становятся приятным занятием.

Самостоятельная установка сложна, но большую часть работы можно выполнить в одиночку.

Разрабатываем схему водопровода

На самом деле схем водоснабжения обилие, но есть два разных способа подключения потребителей:

• Тройник.
• Коллекторное или параллельное соединение.

Жителям небольших частных домов подойдет шлейфовое подключение , схема такого водопровода проще. Из самого источника вода поступает по порядку от одного потребителя к другому из одного трубопровода с тройниковым выходом (1 вход, 2 выхода) на каждого потребителя.

Такая схема переключения отличается отсутствием напряжения у последнего потребителя, при запуске предыдущих, если в цепи задействовано несколько таких звеньев.

Схема подключения коллектора выглядит принципиально иначе.

Во-первых, при выполнении такого подключения понадобится коллектор … От него прокладывается водопровод непосредственно к каждому потребителю. Тем самым вы сможете создать более-менее одинаковое давление в любом звене трубопроводной цепи … Учтите, что последовательное подключение будет стоить вам дороже.

Любая система водоснабжения состоит из колодца, насоса, гидроаккумулятора для защиты насоса . .. И по желанию фильтр или несколько фильтров до или после гидроаккумулятора.

Трубы сантехнические бывают нескольких видов , наиболее распространенными материалами для них являются полипропилен, полиэтилен (сшитый), сталь. Самые дорогие сделаны из меди, так как служат дольше всего.

Если их монтировать, то придется вызывать специалиста. Оптимальный выбор – полипропилен по соотношению цена-качество . Обратите внимание, пластик как материал категорически не подходит, так как выделяет в воду вредные элементы.

Диаметр трубы зависит от длины трубопровода частного дома: от 30 метров достаточно материала диаметром 25 мм, если более 30 метров, то подойдет 32 мм и в том случае, когда длина менее 10 метров, диаметр колеблется в пределах 16-20 мм.

Далее по списку вам понадобится погружной насос, так как он долговечнее и эффективнее, чем насосная станция … Высота насоса измеряется вместе со шлангом и затем они соединяются резьбовым соединением. Насос можно расположить в любом положении с помощью тросов из нержавеющей стали. Он подвешен к верхней части колодца.

Вода из насоса поступает в фильтр до аккумулятора, который является следующим элементом контура. Создает стабильное давление и позволяет включать и выключать насос по мере необходимости … Объем зависит от количества потребляемой воды.

Вода снова фильтруется и делится на два потока: один из них идет в котел и нагревается, а второй останется холодным в коллекторе.

Необходимо установить запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая к водонагревателю, снабжена предохранителем, расширительным бачком, установлен сливной кран. Тот же кран монтируется на выходе из водонагревателя, а после этого труба соединяется с коллектором горячей воды и затем разводится во все точки дома.

Котлы могут быть разные. Воду можно нагревать газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода постоянно нагревается.

Отдельного упоминания заслуживает сантехника . Процесс подключения унитаза начинается с установки гофрированной трубы, которая в месте соединения смазывается силиконом. Далее проверяется надежность соединения, сверлятся отверстия, в которые вставляются дюбеля. Унитаз крепится к гофре и скручивается.

Знаете ли вы, как выбрать трубы для водопровода в частный дом? О преимуществах и недостатках медных фитингов для трубопровода читайте здесь.

Современные трубы и фитинги из ПВХ ничем не уступают другим материалам, узнайте подробнее на https://klimatlab.com/vodosnabzhenie/vodoprovod/pvx-truby-i-fitingi.html


Разделение по принципу водопровод

Монтаж системы ГВС и ХВС может осуществляться двумя способами:

• С «глухой» проводкой. Труба подачи воды до последней точки водозабора заканчивается тупиком. Такая схема более выгодна для экономии места и с экономической точки зрения, но может создавать неудобства при эксплуатации системы водоснабжения. В последний узел вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.
• С закрытой циркуляционной проводкой. При этом методе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого способа разводки целесообразно использовать именно для системы горячего водоснабжения – в ней важно избегать резких скачков температуры.

Чтобы излишне не усложнять сантехнику в доме, рациональнее использовать комбинированный вариант. Система холодного водоснабжения осуществляется с помощью глухой разводки, горячего – с помощью циркуляционной.

Монтаж своими руками

Подача воды из колодца делится на два вида: летняя и зимняя:

• Летний вид системы проложен над землей длина обеспечена.
• Зимний вид водопровода работает в любое время года и прокладывается либо ниже промерзания грунта, либо выше, но с утеплением.

Перед тем, как проводить воду из колодца, необходимо сделать для него кессон. В него можно спуститься и, он защитит колодец от попадания грязной воды.

Кессон изготавливается из бетонных колец или других материалов . Если его дно и трубопровод окажутся выше промерзания грунта, нет смысла использовать кессон при разрыве трубы.

Подключение к центральной магистрали требует значительных капиталовложений на первых этапах , при этом частично устраняется необходимость проведения земляных работ и установки септика. Информацию о ближайших магистралях можно узнать в ЖКО.

Для повышения давления воды в трубопроводе необходимо врезать насос в общий водопровод или установить насосную станцию ​​с гидроаккумулятором.

Обычно в квартирах принято монтировать трубопровод к стене. … Канализационные трубы поддерживаются хомутами, прикрепленными к стене. Расстояние, которое измеряется по горизонтали от хомута до хомута, должно быть меньше 10 диаметров трубы.

Можно использовать металлические хомуты с резиновым уплотнением (жесткое крепление) или без уплотнения, чтобы трубы могли свободно перемещаться (жестко-плавающее крепление).

Внутренняя маршрутизация — это более совершенный метод маршрутизации , так как он уменьшает шум и выглядит лучше. Можно укладывать трубы в бетон или ворота, соблюдая уклоны и заделывая щели.

Сварка полипропиленовых труб осуществляется двумя способами: раструбным и стыковым. Ее следует проводить при положительной температуре окружающего воздуха. Важно помнить, что трубы и фитинги должны быть одного состава и чистыми. … Также нельзя охлаждать трубы после соединения с водой.

При варке розетки обе части нагреваются специальным нагревательным устройством, затем собираются и охлаждаются.

Подключаем насосную станцию ​​к внутреннему водопроводу

При использовании колодца вода в дом подается автоматической системой, которая состоит из нескольких важных элементов:

• насос;
• накопитель воды — гидроаккумулятор;
• автоматика регулирующая.

Если все элементы собрать в единый механизм, перед нами насосная станция. Имеет штуцеры:

• для получения воды из колодца или колодца;
• для подачи воды во внутреннюю сеть.

При включении станции насос закачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.

При расходе воды давление постепенно падает до определенного значения, после чего автоматика снова запускает насос.

Совет: «При подключении станции не забудьте поставить запорную арматуру на входе и выходе к потребителям. Это поможет отрезать аппарат для проведения ремонтных работ.

Цены на материалы и оборудование

• Насос погружной производительностью 1,7 л в час стоит 6700 руб;
• Гидроаккумулятор на 50 литров можно купить за 4600 руб;
• Полипропиленовая труба длиной 4 м0 от 15000 руб.
• Водонагреватель электрический продается по минимальной цене около 1000 руб.

Как подключить бойлер к водопроводу, рекомендации мастеров и пошаговая инструкция здесь. Пластиковые кессоны для колодцев плюсы и минусы полимерных материалов.

При обустройстве водопровода не обойтись без дренажного фильтра, как выбрать такой прибор читайте здесь.

Монтаж узлов водопровода

Типовая водопроводная система со скважиной или скважиной может быть использована для последовательной обвязки.

Состоит из следующих узлов:

• Насосное оборудование. Для глубокого колодца более 8 метров или колодца подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборе или поверхностные насосы.
• Переходник. Необходим для соединения со следующими элементами системы, диаметр которых в большинстве случаев отличается от выхода из насоса.
• Клапан обратный … Предотвращает вытекание воды из системы при неработающем насосе или падении давления воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от проводки (внешняя или внутренняя, скрытая или открытая), цены самого материала и простоты монтажа. Трубопровод, подающий воду в дом, снабжен теплоизоляционным слоем.
• Водоразборная арматура. Применяется для соединения труб, перекрытия подачи воды, установки трубопровода под углом и т. д. Сюда входят: фитинги, краны, водоразборные муфты, тройники и т. д.
• Группа фильтров. Предназначен для защиты оборудования от попадания твердых и абразивных частиц, снижения содержания железа в воде и ее смягчения.
• Аккумуляторный бак. Требуется создать и поддерживать стабильное давление воды, для предотвращения частой работы насоса.
• Группа безопасности. Необходим контроль давления в системе — прессостат, манометр и реле сухого хода. Устройства автоматического управления помогают поддерживать стабильный напор в системе и продлевают срок службы оборудования.

Все элементы системы соединены в определенной последовательности. Порядок можно рассмотреть подробнее на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.

Коллекторный узел в частном доме устанавливается в специальных помещениях — котлах или котельных — в специально отведенных помещениях жилого дома, в подвалах и полуподвальных помещениях.

В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за бачком унитаза или спрятать в специальный шкаф. Для экономии труб коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.

Монтаж коллекторного узла, если следить за направлением воды, производится в следующем порядке:

1. На участке, где коллектор подключается к магистральному водопроводу, устанавливается запорная арматура устанавливается для отключения всей системы в случае необходимости.
2. Далее монтируется фильтр-отстойник, задерживающий крупные механические взвеси, которые могут привести к поломке оборудования.
3. Затем устанавливается еще один фильтр, который будет удалять из воды более мелкие включения (в зависимости от модели частицы от 10 до 150 микрон).
4. Следующим на схеме установки является обратный клапан. Он перекрывает обратный поток воды при падении давления.

После установки вышеуказанного оборудования к водопроводу подсоединяется коллектор с таким количеством клемм, которое соответствует количеству точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Как это работает и советы

Чтобы система работала безупречно, важно знать, как правильно провести водопровод в частном доме своими руками. В это понятие могут входить как основные принципы, регламентированные строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

• В идеале трубопровод не должен проходить через строительные конструкции, однако на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену трубу необходимо поместить в защитное стекло.
• Несмотря на то, что хозяин дома почти всегда хочет получить максимум свободного пространства и для этого «прижать» трубопровод к стене, между строительными конструкциями и коммуникациями должен быть зазор не менее 25 мм параллельно им для облегчения ремонтных работ. Для трассировки внутреннего угла требуется расстояние 40 мм, а внешнего угла 15 мм.
• При наличии сливных кранов на трубопроводах или гидроаккумуляторе в их сторону делается небольшой уклон.
• Удобнее всего крепить трубопровод к стенам с помощью специальных зажимов. Вы можете выбрать одинарные или двойные светильники, расстояние между ними в любом случае должно быть около 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненный внутренний водопровод имеет характерные отличия:

• Минимум соединений и переходников. Это повышает надежность и экономичность системы.
• Все соединения выполняются в строгом соответствии с технологией монтажа именно этого вида труб.
• Наличие вентилей или запорной арматуры в критических зонах системы и в местах подключения.
• Минимальное количество не слишком надежных гибких соединительных участков (рукавов), наиболее уязвимых к перепадам давления.

okanalizacii.ru


Водоснабжение в частном доме

Независимо от того, откуда у вас подавалась вода, будь то из колодца или колодца, или из центрального водопровода, должен быть аварийный запорный кран на входе. После него устанавливается водомер, если вы подключены к централизованному водоснабжению.

Затем подключается ввод от колодца или колодца, если у вас комбинированное подключение воды. Далее следует отвод холодной воды для полива или для хозяйственных нужд. Далее монтируется фильтрующий блок. Что и сколько из них будет определяться в зависимости от качества воды .

После блока фильтров монтируется гидроаккумулятор и автоматическое включение скважинного насоса. Вот такой первичный контур, смонтированный сразу после ввода воды. Теперь пришло время выбрать одну схему из нескольких вариантов прокладки водопровода в частном доме.

Частный дом, в отличие от квартиры, имеет более широкий спектр возможностей в отношении водоснабжения внутри него. Здесь можно использовать последовательное подключение потребителей воды. Его еще называют тройником. Либо можно использовать коллекторную схему для подключения потребителей. Рассмотрим эти две схемы.

Последовательное соединение

Данная схема предусматривает последовательное соединение потребителей. Умывальник, душ, унитаз, а так же все на кухне подключается последовательно, одно за другим. Преимущество в том, что требуется небольшое количество трубы. Но есть и недостаток этой системы .

В случае одновременного использования потребителей падение давления в удаленных точках потребления.
