Схема пиролизного котла — делаем пиролизный котел своими руками

Рынок энергоносителей никогда не отличался высокой стабильностью. Постоянные колебания цен на основные виды топлива, такие как нефть и природный газ, заставляют искать им альтернативу. Одним из вариантов, которые можно применить для обогрева жилья, является использование проверенного столетиями топлива – дров. Их, конечно, можно сжигать дедовским способом в обычной печи, но КПД подобного использования древесины будет невысоким. Куда более перспективным является применение процесса пиролиза. Подобную реакцию используют в своих изделиях и заводы, производящие отопительные приборы, но цена на их продукцию является достаточно высокой. Схема пиролизного котла своими руками возможно и не позволит достичь параметров заводских котлов, но цена самодельного аппарата будет куда ниже.

Так на каком принципе работает данное устройство, каковы его достоинства и недостатки и какая схема пиролизного котла своими руками является наиболее эффективной? Рассмотрим эти вопросы более подробно.

Процесс пиролиза

Отличительным признаком данного типа отопительных приборов является использование в процессе их работы пиролиза, то есть тления топлива при условии недостаточного количества кислорода. Продуктами подобного тления являются древесный уголь, тепловая энергия, дым и пиролизный газ, который, при смешивании его с воздухом, воспламеняется и производит значительное количество тепла.

Преимущества отопительных приборов данного типа

• Этот вид котла поддерживает высокие значения температуры в течение длительного периода времени. Это особенно заметно при сравнении данного устройства с обычными дровяными печами – если для нормальной работы последних приходится вставать ночью и подбрасывать дрова в топку, то медленный характер тления при пиролизе позволяет забыть о дополнительном топливе на период в 12 часов и более.
• Продукты горения при данном процессе содержат очень небольшое количество вредных веществ.
• В качестве топлива можно применять ДСП и некоторые полимеры.
• Объем топлива для подобного типа твердотопливных котлов значительно меньше, чем у остальных отопительных приборов, работающих на древесине.

Минусы пиролизных котлов

• Для эффективной работы данного устройства необходимо наличие высушенного топлива. Влажность дерева не должна превышать 20%, иначе КПД прибора значительно упадет.
• Также для поддержания процесса тления и работы аппарата нужно увеличение скорости потока воздуха посредством использования вентилятора, работа которого зависит от наличия электросети.
• Оборудование, необходимое для сборки прибора, имеет достаточно высокую цену.



Самостоятельное изготовление устройства

Схема пиролизного котла своими руками может быть различной, но он должен соответствовать ряду параметров:

• значения температуры в топке должны составлять порядка 600^оС для обеспечения наибольшего количества пиролизного газа;
• камеру сгорания необходимо изготавливать из материалов устойчивых к нагреву и способных противостоять воздействию коррозии;
• при регулировке мощности работы устройства его коэффициент полезного действия не должен сильно понижаться;
• полезным будет и присутствие в конструкции камеры для просушивания древесного топлива;
• корпус изделия должен быть способен длительное время функционировать в условиях постоянного горения.

Самостоятельное изготовление пиролизного котла требует большого количества информации и наличия схемы устройства. Всю необходимую информацию можно получить на различных специализированных сайтах, в данной статье же будет дан лишь общий алгоритм действий:

1. первым этапом станет изготовление заготовок основных компонентов котла из листов стали и труб;
2. создание корпуса происходит по следующей схеме: к торцевой стенке прикрепляются посредством сварки боковины, крыша и дно, удерживаемые распорками;
3. затем в котел устанавливается топка;
4. следующим этапом является начало сборки фильтрационных колонн и охлаждения;
5. далее устанавливается вторая котельная камера, связанная с колонной охлаждения;
6. затем монтируется воздухообменник и дымоход;
7. завершает процесс установка лицевой корпусной стенки с дверцами и поддувалами.

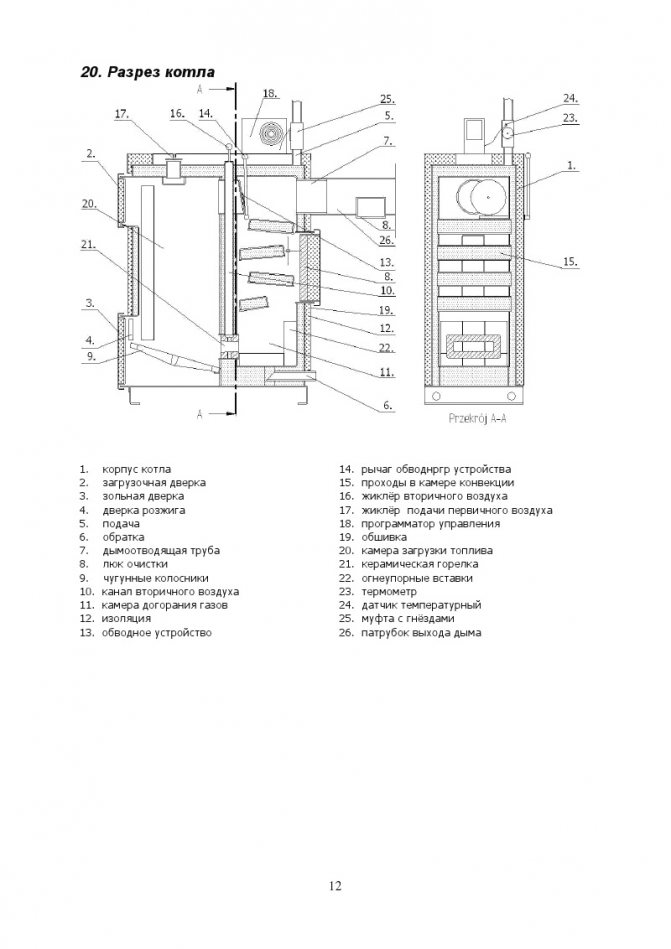

Данный алгоритм работы должен опираться на конкретный чертеж изделия и может быть изменен в зависимости от схемы отопительной системы.

Необходимо помнить, что основным качеством собранного отопительного прибора должна стать безопасность его работы, поэтому перед началом эксплуатации очень важно осуществить процедуру его проверки.

Как сделать пиролизный котел своими руками в домашних условиях?

Сегодняшняя ситуация с газовым обеспечением в стране такова, что если рассматривать выгодные с экономической точки зрения варианты отопления для частного дома, то среди наиболее оптимальных решений стоит выделить систему отопления с использованием котла на дровах. Из всех разновидностей подобных агрегатов особого внимания заслуживают пиролизные котлы. Они достаточно экономичны в потреблении сырья и не требуют чрезмерных усилий по дополнительному обслуживанию. Многие пользователи относят этот вид отопительного оборудования к наиболее идеальным вариантам для обогрева помещения и обеспечения его хозяйственных нужд. Единственным недостатком данного агрегата является его существенная стоимость. Из-за этого некоторые владельцы частных домов предпочитают собственноручно изготавливать котлы пиролизного горения.

Однако не забывайте, что всегда надежнее приобрести качественный агрегат, который был произведен на специализированном предприятии и прошел все необходимые испытания. Хотя такой вариант однозначно будет на порядок дороже, чем изготовленный вручную, но его качество будет гарантировано авторитетом производителя. Таким образом, прежде чем приступить к собственноручному изготовлению котла пиролизного горения, определите, что для вас важнее — экономия личных средств или экономия сил и времени плюс гарантированное качество конструкции и надежность работы устройства.

Если вы все же отдаете предпочтение первому варианту, то вам следует узнать как можно больше о том, как сделать пиролизный котел своими руками.

Стоит отметить, что пиролизные котлы являются достаточно непростым видом отопительного оборудования, поэтому их собственноручное изготовление также потребует дополнительных финансовых затрат. К примеру, для создания корпуса потребуется металл, толщина которого должна быть не менее 6 мм.

Принцип работы пиролизного котла имеет свои особенности. Суть процесса пиролиза — сгорание топлива в вакуумном пространстве. Для обеспечения полноценного функционирования агрегата необходимо, чтобы конструкция включала такие базовые компоненты, как две топки, керамическую форсунку для подачи пиролизного газа, а также вентилятор и автоматику.

Детальная инструкция пиролизных котлов, сделанных своими руками, включает следующие этапы работ:

Выбрав место, обработайте ближайшие покрытия (стены, пол и пр.) термоизолирующим материалом.

• Подготовьте подробный чертеж.
• Закупите качественные материалы.
• Изготовьте элементы конструкции по чертежам.
• Подготовьте отверстия для труб и установите их.
• Приварите распорки, предотвращающие деформацию конструкции.
• Изготовьте загрузочную дверь.
• По чертежу расположите в котле шамотный бетон.
• Установите вентилятор и автоматику.
• Прикрепите термодатчик.

Несмотря на то, что схема пиролизного котла своими руками может показаться достаточно простой, важно понимать возможные риски. Абсолютно все работы по изготовлению котла должны быть осуществлены на высшем уровне, начиная с порезки металла и заканчивая качеством сварных швов. Неправильная эксплуатация и неточности в создании конструкции могут вызвать скопление газов, что в свою очередь может привести к взрывной реакции. Поэтому, чтобы вы могли полностью обезопасить себя, специалисты рекомендуют все же отдавать предпочтение вариантам заводского производства, качество и надежность которых подтверждаются соответствующими сертификатами и гарантиями от производителя.

Пиролизные котлы для отопления частного дома своими руками: чертежи и видео

Содержание статьи:

• Особенности пиролизных отопительных приборов
• Требования к самодельным пиролизным котлам
• Топливо для пиролизных котлов
• Пиролизный котел своими руками
• Схемы подключения пиролизного котла к отоплению
• Наконец

Одним из решений проблемы отопления дома могут стать пиролизные твердотопливные отопительные котлы – экономичные в эксплуатации и неприхотливые в эксплуатации.

Однако дороговизна отопительных приборов заводского изготовления заставляет потенциального покупателя задуматься: а не попробовать ли сделать пиролизный котел самостоятельно? Для работающего человека с техническими навыками это вполне возможно. Наша статья поможет разобраться, как происходит процесс горения в пиролизном котле для отопления частного дома, из каких материалов его можно смонтировать и как подключить к системе отопления.

Особенности пиролизных отопительных приборов

Пиролизный котел служит теплогенератором в системе отопления дома

Основным отличием пиролизного твердотопливного отопительного котла (газогенератора) считается особый принцип сжигания топлива. Если в обычных котлах дрова или уголь просто горят открытым пламенем, то процесс делится на два этапа:

1. Топливо загружается в камеру сгорания и разжигается огонь. Когда температура превышает 400°С, начинается процесс пиролиза — медленного распада топлива при недостатке кислорода. При этом выделяется тепло, дым и пиролизный газ, в состав которого входят окись углерода и различные углеводороды.
2. Для запуска котла закройте заслонку прямой тяги и включите вентилятор. Газообразные продукты пиролиза вытесняются потоком первичного воздуха в камеру сгорания, где обогащаются кислородом от подачи нагретого вторичного воздуха. Смесь пиролизных газов и взвешенных частиц полностью сгорает и отдает свою тепловую энергию теплообменнику, встроенному в котел.

Насколько экономичны и удобны пиролизные котлы отопления, подтверждают отзывы пользователей. Теперь им больше не нужно вставать ночью, чтобы подбросить дрова. Очередная порция топлива, загруженная в котел, будет медленно тлеть с вечера до позднего утра. Эффективность сгорания такова, что золы почти не остается, а из трубы идет только легкий прозрачный дым.

Для нормального протекания процесса пиролиза котел должен быть оснащен вентилятором, поэтому необходимо, чтобы электроснабжение в доме было бесперебойным.

Требования к самодельным пиролизным котлам

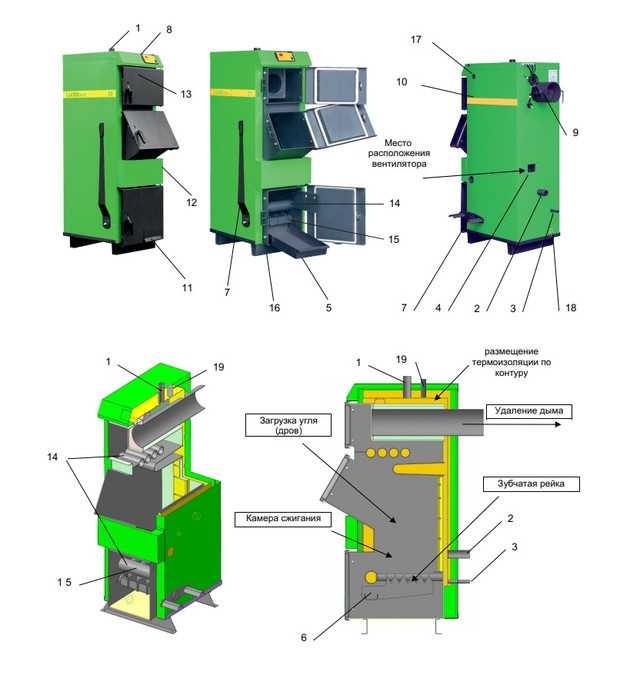

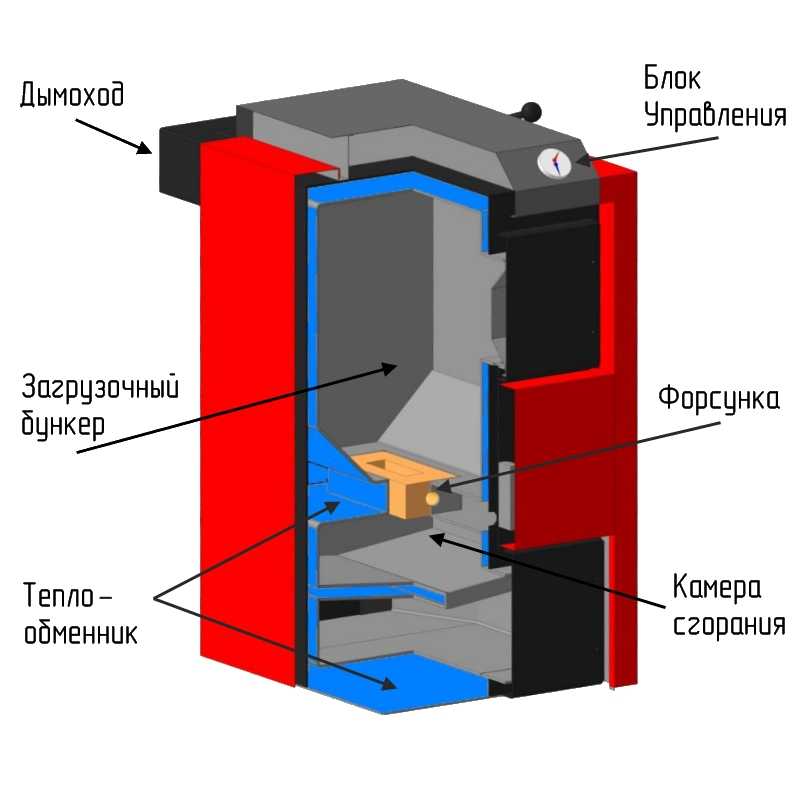

Схематическое устройство пиролизного котла

Чтобы самодельный пиролизный отопительный котел превзошел КПД обычного твердотопливного котла, его конструкция должна соответствовать строгим требованиям:

• температура в печи должна быть оптимальной (600–700°С), так как именно при этих условиях происходит наиболее качественное выделение продуктов пиролиза;
• регулирование мощности сгорания не должно значительно снижать эффективность;
• отопительный котел должен быть приспособлен для непрерывного непрерывного сжигания топлива;
• Корпус камеры сгорания пиролизного газа должен быть устойчив к коррозии и выдерживать температуру выше 1200°С.

Также желательно, чтобы в конструкции котла была предусмотрена камера предварительной сушки древесного сырья.

Технические характеристики, которыми должен обладать самодельный пиролизный котел для отопления частного дома :

Технические характеристики	Единицы изм.	Для небольших домов	Для коттеджей
Мощность	кВт	15–25	35–50
Эффективность	%	80	85
Максимальное рабочее давление	бар	1,8–2,0	3,0–4,5
Макс. зона обогрева	м²	до 200	до 500
Объем воды в теплообменнике	л	18–25	40–65
Объем печи	л	70–100	200–300

Использование самодельного отопительного прибора иногда рискованно, так как при неправильно отрегулированном процессе горения может произойти так называемый «хлопок» — взрыв пиролизного газа.

Топливо для пиролизных котлов

Наилучшей способностью к образованию газообразных горючих смесей при пиролизе обладает древесина.

Из всех видов топлива для процесса пиролиза лучше всего подходят дрова и различные древесные отходы. Кроме того, в пиролизных котлах для отопления частного дома также можно сжигать уголь или торф, но КПД будет несколько меньше.

Толщина бревен большого значения не имеет, а их длина ограничивается только размерами топочной камеры. Главное условие – среди них не должна попадаться гниль и хлам. Если, кроме дров, для сжигания используются опилки и стружка, то их объем не должен превышать 1/3 от общего количества топлива.

Древесное топливо должно быть сухим, влажностью не более 20-25%. В противном случае его сгорание будет неполным, теплоотдача снизится, а дымоход забьется сажей и смолой.

Пиролизный котел своими руками

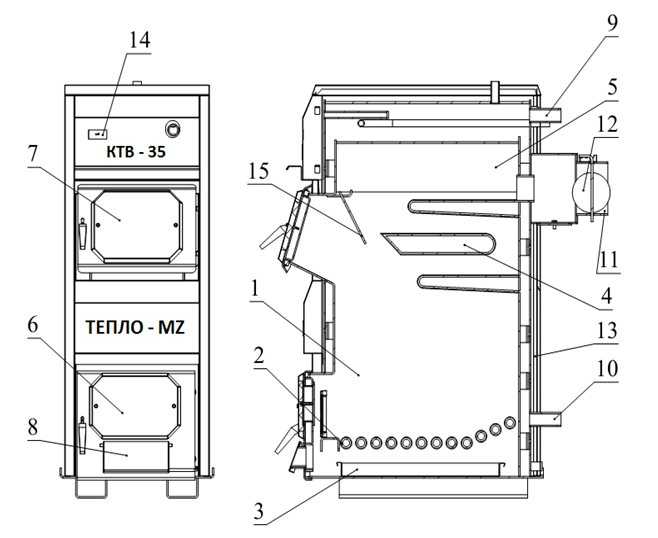

Один из вариантов конструкции отопительного котла, развивающего 45 кВт

Чтобы изготовить на твердотопливный пиролизный отел , мастеру-любителю предварительно придется изучить имеющуюся информацию по этому вопросу.

В рамках нашей статьи мы можем дать только общие рекомендации, а подробные чертежи можно поискать в Интернете. Также полезно заглянуть на форумы, где специалисты обмениваются мнениями.

По их отзывам, пиролизные котлы отопления своими руками все равно будут дешевле, чем покупать брендовые.

Мощность пиролизного котла определяется несколькими факторами, и основными из них являются: габаритные размеры изделия, объем топочной камеры и высота подачи первичного воздуха.

Любую готовую схему системы отопления с пиролизным котлом потребуется доработать с учетом конкретных условий вашего дома.

Материалы и технология изготовления

Только огнеупорный кирпич выдерживает высокую температуру горения пиролизного газа

Для изготовления пиролизного котла отопления своими руками потребуются:

• электросварочный аппарат и хороший запас электродов ;
• «Шлифовальный станок» и не менее 20 отрезных кругов к нему;
сталь
• 4мм, 3 листа 1,25×2,5м;
сталь
• 2 мм, один лист;
труба
• 57 мм общей длиной 8 м;
• шамотный кирпич, 12-14 шт. ;
• и еще несколько мелких деталей.

Резка металла и выполнение сварочных работ – непростая задача. Если нет возможности сделать это самостоятельно, придется пригласить мастера.

Двери котла должны быть плотно закрыты, чтобы тепло не терялось и не выходил дым.

Испытание готового котла

В ходе испытания должны быть выявлены недостатки самодельного отопительного котла и определены способы их устранения. Качественно смонтированная пиролизная установка обладает следующими свойствами:

• топливо легко воспламеняется при естественной тяге;
• дым не выходит из-под уплотнителя верхней двери;
• вентилятор обеспечивает стабильный поток воздуха и не шумит;
• котел выходит на рабочий режим через 20-30 минут;
• при включении вентилятора пламя в камере сгорания сильное и ровное;
• процесс сжигания пиролизного газа управляем;
• при остановке вентилятора эффекта обратной тяги не возникает;
• отношение тепловой мощности к израсходованному количеству дров соответствует расчету.

Если самодельный котел отопления продемонстрирует соответствие этим параметрам, его можно считать исправным после устранения обнаруженных недостатков.

Схемы подключения пиролизного котла к отоплению

Тепло в доме зависит от того, правильно ли устроена система отопления с пиролизным котлом и соответствует ли режим топки норме. Все нюансы нужно предусмотреть еще на этапе проектирования. Отопление дома может осуществляться с помощью горячей воды или воздуха.

При разработке системы отопления необходимо строго соблюдать специальные рекомендации и нормы безопасности.

Водяное отопление

Кроме котла в систему входят: 1 — группа безопасности, 2 — расширительный бак, 3 — циркуляционный насос предназначен для котельной. Кроме самого котла здесь необходимо разместить такие элементы системы отопления, как циркуляционный насос, запорную арматуру, расширительный бак, датчики, термометры и другие приборы. В той же котельной есть смысл оборудовать место для поленьев дров рядом с котлом, чтобы не приходилось часто выходить на мороз.

Непосредственное подключение пиролизного котла к системе отопления может быть выполнено разными способами. На следующем рисунке показан самый простой способ подключения.

Другие способы подключения пиролизного котла к системе водяного отопления:

• с контуром смеси — к вышеперечисленным элементам системы добавляются дополнительный контур и краны, регулирующие количество нагретой воды;
• с гидрострелкой – эта схема лучше всего проявляется в системах отопления с несколькими контурами;
• с накопительным баком — вода нагревается за счет поступления в нее из бака и позволяет оптимизировать работу котла даже без электричества.

При выборе схемы подключения системы отопления пиролизного котла целесообразно рассчитать стоимость каждого варианта, чтобы подобрать среди них оптимальный.

Воздушное отопление

Схема распределения воздушных потоков при отоплении дома от пиролизного котла воздушного отопления

Домовладельцы используют пиролизный котел воздушного отопления чаще всего не для отопления дома, а гаражей, складов, теплиц и других подсобных помещений. Способ обогрева жилых помещений нагретым воздухом еще не получил широкого распространения. Но и здесь использование пиролизного котла могло бы продемонстрировать свои преимущества. Например, система воздушного отопления особенно актуальна, когда владельцы загородного дома беспокоятся о том, чтобы система водяного отопления не разморозилась во время их длительного отсутствия.

Система с использованием пиролизных котлов воздушного отопления состоит из одного или нескольких вентиляторов, датчиков температуры, блока управления и сети воздуховодов для транспортировки горячего воздуха к отопительным пунктам.

В какой бы системе отопления ни использовались пиролизные твердотопливные котлы, для их безотказной работы необходимо утеплить дымоход, чтобы на его стенках не образовывался конденсат.

Наконец

Анализируя отзывы о пиролизных котлах отопления, можно составить впечатление об их несомненных достоинствах. В условиях постепенного подорожания природного газа все более оправданным становится решение об устройстве системы отопления пиролизным котлом ручного изготовления. Многих пользователей привлекает автономность такой системы и простота ее эксплуатации.

Посмотрите видео, как сделать достаточно простую модель пиролизного котла своими руками:

Для тех, кто не может подключиться к центральному газоснабжению, пиролизные твердотопливные котлы отопления станут надежными помощниками в отоплении жилья. Но если вы решили сэкономить, то вашим решением будет изготовление отопительного прибора своими руками. Установка и подключение пиролизного котла к системе отопления будет доступно людям с инженерными и слесарными навыками.

обзор трех лучших конструкций

Покупка дорогостоящего оборудования для организации отопления в редко посещаемой даче, бане или маленьком домике не всегда целесообразна. Особенно неразумно, если за загородным имуществом нет постоянного присмотра и не установлена ​​охранная сигнализация. Что делать, если периодически все-таки требуется подогрев?

С отоплением вполне успешно справится самодельный газовый котел, собранный из подручных материалов или бывших в употреблении бытовых агрегатов. Самодельное устройство может стать предметом гордости владельца. Проявить мастерство поможет сооружение газовой конструкции.

В предложенной нами статье подробно описаны этапы сборки и модернизации газовых установок, способных адекватно отапливать частные дома. Мы привели в пример самые популярные, проверенные на практике варианты самоделок. Наши советы обеспечат домашним мастерам успех в нелегком деле.

Содержание статьи:

• Стоит ли спроектировать газовый котел самостоятельно?
• Процесс изготовления атмосферной газовой горелки
• Установка газовой горелки в твердотопливном котле
• Варианты самодельного газового котла
  • #1: Самодельная газовая колонка
  • #2: Устройство газовой плиты
  • #3: Изготовление пиролизного котла
• Выводы и полезное видео по теме
Стоит ли
7 900 спроектировать газовый котел самостоятельно?

Разбор вариантов изготовления газового котла своими руками начнем с того, что перерабатываемое ими топливо относится к категории токсичных и взрывоопасных. Газ легко воспламеняется. Малейшие просчеты в конструкции и реализации самоделки могут обернуться серьезными разрушениями, причинением вреда здоровью, потерей имущества.

Поэтому мы не рекомендуем разрабатывать модель газового котла людям, не имеющим технического образования со специализацией в области проектирования газового оборудования. Да, часто опытные газовики не возьмутся за такой проект.

Фотогалерея

Фото

Газ – популярный вид топлива, привлекающий доступностью, низкой стоимостью и минимальным ущербом для окружающей среды. Однако при неграмотной эксплуатации и нарушении правил техники безопасности это самый опасный вид топлива для котлов

Если утрировать, чтобы представить себе конструкцию газового котла, то это газовая горелка, установленная в стальном или кирпичном здании. Размещают его под теплообменником, по которому проходит теплоноситель, чаще всего вода

В простейшей схеме металлический бак ставится на газовую горелку или в зону ее действия. К нему присоединяются трубы подвода теплоносителя к отопительным и обратным приборам

Корпусом самодельного газового котла может быть использованный газовый баллон, толстостенная металлическая бочка, кирпичная или металлическая печка, освобожденная от золы сковорода и решетка

Пламя атмосферной газовой горелки

Установка газовой горелки в стальной кожух

Водяное отопление в металлическом баке

Газовый котел из отработанного газового баллона

Оптимальным решением справедливо считается:

• Переделка твердого топлива модель в газовом котле путем установки газовой горелки в топку;
• Усовершенствование бывшего в употреблении, но функционального агрегата с акцентом на использование в отопительном контуре. Дополнение заводской модели приборами для обогрева и стимуляции движения;
• Изготовление пиролизного котла — оборудования, вырабатывающего газообразное топливо в результате переработки твердого топлива на начальной стадии. На вторичном этапе газ, выделяющийся при горении дров, сжигается в дополнительной топке.

Если у вас еще есть желание досконально изучить вопрос и изобрести вариант самодельного газового котла для автономного отопительного прибора в частном доме, готовьтесь к буквальному «переживанию агонии». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных органов.

Самостоятельному мастеру потребуется:

• Проверить котел на соответствие требованиям безопасности и получить подтверждающий или опровергающий документ.
• Получение разрешений Гостехинспекции, Пож инспекции МЧС и ГорГаза .
• Подать заявку на получение патента и сертификата , разрешающих производство в единичном или непрерывном исполнении.

Этот пусть немногочисленный, но довольно внушительный список способен отбить у народа желание выдумывать всякие доки. Однако он не сможет утолить желание модернизировать существующий агрегат за счет установки модулей горелок, собранных на заводе. Улучшение легко сочетает эксплуатационную безопасность с повышенной эффективностью.

Важнейшим рабочим элементом газового оборудования является горелка. Его установка превратит любой котел в нужный нам тип теплоносителя и горячей воды для хозяйственно-бытовых нужд.

Зажженный запальник нагревает рабочую часть термопары, которая со временем начинает генерировать ток. Заряд поступает в катушку газового клапана, он действует как электромагнит и намагничивает шайбу, закрывающую газовый тракт

В зависимости от способа подачи воздуха для горения в камеру сгорания горелки делятся на две основные группы:

• Атмосферный. Устанавливаются в открытые камеры сгорания. В них свободно всасывается воздух из помещения, в котором находится котел.
• Вентилятор (они дуют). Закрытыми камерами сгорания оснащаются такие модели, в которые принудительно нагнетается воздух с захватом на улице. Для отвода дымовых газов им нужен коаксиальный дымоход и вентилятор.

Выдувные конструкции слишком сложны для домашнего творчества. Их проще и выгоднее купить. Ведь приобретение всех регулировочных и предохранительных устройств для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом к установке виде.

Фотогалерея

Фото

По типу действия газовые горелки делятся на атмосферные и вентиляторные. Они продаются в виде готовых к установке блоков с системами управления и безопасности.

В атмосферных горелочных устройствах для газовых котлов имеется от 1 до 4 (и более) горелочных коллекторов. Мощность горения зависит от того, сколько коллекторов задействовано в данный момент.

Передняя панель атмосферной горелочной установки должна иметь отверстия для поступления воздуха в камеру сгорания

Закрытые камеры сгорания котлов с турбонаддувом оборудуются дутьевыми горелками. Они более безопасны в эксплуатации, но гораздо сложнее в исполнении.

Возможна установка горелки старого образца для установки в самодельный газовый котел, если она не повреждена, не забита и каналы подачи газа герметичны

Конечно, лучше установить новую газовую горелку с системы регулирования и безопасности в самодельном газовом агрегате

Упрощенный вариант блока горелок предполагает подачу газа в камеру сгорания через щелевые форсунки. Там он смешивается с воздухом, в результате чего сгорает и нагревает теплообменник

В атмосферных горелках с круглыми и щелевыми соплами давление подаваемого газа практически никак не регулируется. однако это самый простой вариант для самодельной горелки

Передняя сторона блока горелок

Блок для газового котла с двумя горелками

Пристенный атмосферный блок

Горелка газовая закрытая камера

Горелка кованая

Горелка газовая круглая с медными форсунками

Газоблок с щелевыми соплами

Круглые сопла блока газовых горелок

Также желательно приобрести атмосферную горелку, но можно сделать и самую простую разновидность своими руками. Ниже рассмотрим, как и из чего его можно собрать.

Процесс изготовления горелки атмосферного газа

Горелку атмосферного типа построить проще, так как конструктивно она намного проще вентиляторного аналога. Самый характерный и самый известный большинству россиян пример – горелочный блок в газовых колонках старого образца. В его конструкции нет летучих элементов, заставляющих газ и воздух смешиваться в необходимых пропорциях.

Воздух всасывается в камеру с модулем атмосферной горелки самопроизвольно по мере необходимости. Продукты переработки голубого топлива естественным образом удаляются через стандартный дымоход из-за наличия тяги. Вся работа заключается в сооружении коллектора с газовыми форсунками, через которые будет поступать газ с нужной скоростью.

Если вы хотите построить газовую горелку своими руками, то за основу лучше взять продукцию заводского изготовления, а точнее чертеж в ее техпаспорте с размерами и обозначением элементов конструкции

Для изготовления горелки своими руками для оснащения газового котла отопления вам потребуются:

• Вентиль серии ВК-74. Обычно используется на кислородных баллонах, рассчитанных на максимальное давление 20 МПа. В комплекте должна быть накидная гайка 3/4″, с помощью которой можно герметично соединиться с трубой подачи газа или шлангом. Клапан будет служить опорным основанием для фиксации насадки.
• Крышка сопла. Устройство будет удерживать газовый дозатор и формировать узкую струю. В верхней части крышки просверливается отверстие, в которое будет помещена насадка. Основание навинчивается на клапан.
• Форсунка. Лучше покупать в готовом виде с расчетом на подачу магистрального газа или сжиженной газовой смеси. У насадок отличается диаметр выхода. Вместо насадок для котлов можно использовать насадку от газовой горелки.
• Самодельный инжектор. Изготовлен из стальной трубы с толщиной стенки до 2 мм. Потребуется кусок трубы длиной около 10 см.
• Пьезоэлектрический элемент. Устанавливается по желанию, хотя можно обойтись и без него. Самоделку можно поджечь спичками.

Все вышеперечисленные элементы собираются в основном сваркой. Поэтому очень пригодятся самодельные навыки и минимальные знания в сварке. Однако там, где возможна многопоточность, она должна оставаться приоритетной.

Канал подачи газа должен быть безупречным и герметичным, так как от его состояния зависит безопасность. Между входом газа в устройство и форсункой должно быть выдержано расстояние 10 см для смешивания топлива с воздухом.

Галерея изображений

Фото

Сделать даже самую простую атмосферную горелку своими руками имеет смысл, если она нужна для оснащения котла нестандартных размеров

В самодельных газовых горелках процесс горения практически не контролируется, нет устройств прерывания пламени на случай рискованной ситуации

Помимо необходимости постоянно следить за самодельным газовым котлом в процессе эксплуатации, еще сложно регулировать подачу газа. В какой-то степени эту проблему решит редуктор на выходе из газового баллона

Существенным недостатком атмосферных горелок является сжигание кислорода в помещении, в котором находится оборудование. Учитывая, что за работой самоделки нужно постоянно следить, она небезопасна для здоровья владельца

Крупногабаритная газовая горелка

Процесс горения газовой горелки

Атмосферный розжиг горелки

Горение кислорода в помещении

Остается для дома прорабу придумать, как закрепить самодельную газовую горелку в топке отработанной печи или в топке бывшего дровяного котла. Следует отметить, что для притока воздуха нужно оставить возможность. В камеру должен регулярно поступать воздух, для чего в дверце необходимо прорезать круглые или продольные отверстия.

Не забывайте, что вышеописанный вариант сложно назвать безопасным устройством газоснабжения. В конструкции отсутствует автоматика, прерывающая работу котла в случае задувания или нестабильности пламени. Владельцы не смогут регулировать давление и расход газа, потому что ни об удобстве, ни об экономии не может быть и речи.

Установка газовой горелки в твердотопливный котел

После основательного размышления и реальной оценки своих возможностей, большинство домашних мастеров все-таки отдают предпочтение модернизации, предварительно обрабатывая дрова или уголь. Они просто поставили заводскую газовую горелку в свою печь.

Для обустройства загородного участка можно приобрести твердотопливный агрегат, который можно переоборудовать на газ. Например, печь Теплодар, в которую вмонтирована газовая горелка

Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:

• Демонтаж дверцы топки, лючка зольника (или самого зольника, если он рассчитан как ящик с монолитной дверцей), измельчитель и решетка. Короче говоря, вам нужно удалить все конструктивные детали, которые находятся внутри топки и зольника.
• Фиксация горелочного устройства. В освобожденном от вышеуказанных элементов топочном канале монтируется горелочный блок. Если печь Теплодар предназначена для смены топлива, то модуль горелки фиксируется в канале через штатные ушки с ввинченными в них винтами и гайками.
• Подключение автоматики к пульту. Имеющиеся в конструкции горелочного блока устройства, обеспечивающие автоматическую работу котла, подключаются к щиту управления.
• Крепление датчика термостата. Он устанавливается на подающую трубу, обматывается изоляцией для защиты от внешних механических и термических воздействий, а сверху стяжками.
• Запускаем в работу. Проводится после проверки тяги и залпового проветривания помещения с модернизированным котлом. С помощью простой ручки выбирается наиболее подходящий режим.

Напоминаем, что согласно требованиям, изложенным в «Правилах безопасности систем газораспределения и газопотребления», все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети подачи голубого топлива должны выполняться газовики.

В технической документации, прилагаемой к плите Теплодар, подробно описан процесс установки газовой горелки для перевода твердотопливного агрегата на газ

В соответствии с федеральными нормами и стандартами представители газовых служб обязаны для поставка газа и сопутствующие услуги. Понятно, что не все отдаленные населенные пункты смогут обслуживать работников газовых организаций. Однако желательно придерживаться требований во избежание плачевных последствий.

При снижении и резком угасании происходит ослабление тока, поступающего от электрического элемента, в результате чего перекрывается канал подачи газа. Перегрев воды в бойлере фиксируется датчиком температуры, который передает сигнал на размыкание контактной пары, блокирующей горелку

Рисковать или ценить и беречь здоровье благополучием своих близких? Вам решать. От угрожающих мероприятий разумнее отказаться, но очень полезно знать о процессе их реализации, чтобы следить за тем, насколько качественно и честно работают газовики.

Варианты самодельных газовых котлов

По сути, все представленные нами самоделки — это модернизация газового оборудования с целью эксплуатации их в качестве подогревателей теплоносителя. Даем только идеи, настоятельно рекомендуем не рисковать, а поставить в твердотопливный агрегат атмосферную или вентиляторную горелку.

#1: Самодельная газовая колонка

Если вы поменяли морально устаревшую газовую колонку на котел нового поколения с и закрытой горелкой, не спешите расставаться со старым оборудованием. Также он отлично послужит в загородной бане или гараже. Улучшение не требует много денег и усилий.

В этом случае вся переделка заключается в смене форсунок или всего блока горелок, если предполагается сжигание сжиженной газовой смеси за городом. Необходимо будет купить блок атмосферной горелки габаритов, соответствующих камере сгорания. Затем его нужно будет закрепить внутри камеры.

Если хозяин решит установить в самодельный газовый котел вентиляторную горелку, контур отопления придется дополнить обязательными функциональными системами. Это группа безопасности, циркуляционный насос, расширительный бак, автоматический воздухоотводчик или краны Маевского

У тех, кто захочет поставить вентиляционную горелку, будет больше расходов. Также потребуется приобрести группу безопасности, в том числе, манометр и устройство для автоматического стравливания воздуха. Вам понадобится небольшой мембранный бак, циркуляционный насос и коаксиальный дымоход для подачи свежего воздуха в горелку и удаления продуктов горения.

#2: Устройство газовой плиты

Старая газовая плита особых изменений не требует, т.к. переделать ее в газовый котел просто нереально. На одну из горелок можно поставить только металлический бак, объем которого подбирается в зависимости от несущей способности печи и объема теплоносителя в самодельной системе отопления. Обычно это 100-150 литров.

В нижней трети металлического бака в него вварена труба для подключения обратки, в верхней трети — труба для подключения подачи. При нагреве вода будет самопроизвольно подниматься вверх и поступать в магистраль, перемещая нагретый теплоноситель к отопительным приборам.

Галерея изображений

Фото

Многотопливный источник огня

Тяжелая чугунная горелка и корпус

Инструмент регулировки мощности горения

Устройство для быстрого нагрева воды

Для такой самодельной системы не потребуется ни предохранительный клапан, ни воздухоотводчик. Излишняя нагретая вода будет испаряться естественным путем, через незакрепленную крышку бака будут выходить пузырьки.

#3: Изготовление пиролизного котла

Пиролизные котлы загружаются сначала через верхнюю дверцу дровами или углем. При этом дроссель на дымоходном канале полностью открыт и включается вентилятор для стимуляции горения. Процесс на данном этапе протекает в традиционном для твердотопливной установки режиме.

Дождавшись полного разгорания угля и дров, закрывают дроссель в дымоходе, чтобы ограничить доступ кислорода к месту переработки твердого топлива. Из-за слабой подачи воздуха он начинает тлеть, т.е. запускается стадия пиролиза – разложения топлива на уголь и пиролизные газы.

Разумным преимуществом пиролизного котла считается экономия топлива. Помимо основного типа, агрегат также перерабатывает газы, образующиеся при сгорании дров или угля

Пиролизные газы подаются через сопло в камеру сгорания. В него нагнетается нагретый воздух, необходимый для окисления пиролизных газов. В таких условиях пиролизные газы быстро воспламеняются и сгорают при температуре 1100ºС.

Теплообменник, размещенный над камерой сгорания этих же газов, быстро нагревает теплоноситель, протекающий по трубкам. Если вы хотите разобраться, как сделать эффективный и экономичный газовый котел самостоятельно, предлагаем проверенную пиролизную конструкцию.

Для строительства самодельного пиролизного котла желательно найти проверенную на практике схему конструкции. Эксперименты в этой области далеко не всегда дают положительный результат.

Главное понимать принцип устройства и работы котлов, использующих газы, полученные при сгорании. В каждой конструкции этого типа элементы конструкции повторяются. Ну а корпус может быть как сварным, так и сделанным из металлической бочки, трубы большого диаметра или пустого газового баллона.

Для изготовления котла пиролизного типа лучше использовать уже проверенную разработку. Потребуются навыки сварщика и сварочный аппарат, инвертор, дрель с набором разных насадок и дрель для сверления больших отверстий. Также нужно приготовить обычные слесарные инструменты и струбцины.

Вам потребуется запастись материалом, перечень которого мы приводим ниже:

Для сборки пиролизного котла необходимо запастись материалом, примерный список которого мы приводим в помощь самостоятельным домашним мастерам

Если у вас нет всех инструментов, необходимых для резки деталей, лучше всего заказать это дело в мастерской. Без опыта и даже с использованием одной УШМ ровного реза не добиться. Прецизионная резка также может вызвать проблемы.

Строительство пиролизного котла начинается со сборки корпуса:

Галерея изображений

Фото

Шаг 1: Нарезка материала по размеру котла

Шаг 2: Сборка стенок нижней и верхние камеры

Этап 3: Установка воздуховодов в камеру газификации

Этап 4: Ввод воздуха в камеру сгорания

Теперь необходимо изготовить теплообменник, затем установить его и дроссель в корпус:

Галерея изображений

Фото

Шаг 5: Изготовление направляющей пластины теплообменника

Шаг 6: Сборка теплообменника пиролизного котла

Шаг 7: Приварка теплообменника к проектной площадке

Шаг 8: Установка дросселя

Внутренняя часть корпуса котла собрана, дроссельное устройство приварено. Проверим, как делается качественная сварка, простейшим методом – зажжем фонарик внутри котла и посмотрим, проникает ли свет через какой-либо сегмент.

Внутренняя часть пиролизного котла готова. Теперь его нужно обшить. В устройстве обшивки в модели, представленной для примера, мастер использовал листовую сталь толщиной 4 мм

Наружная обшивка самодельного котла производится во всех плоскостях, кроме верхней панели. Его приваривают после установки контрольных тоннелей, с помощью которых будет контролироваться состояние воздуховодов.

Фотогалерея

Фото

Шаг 9: Приварка дальнего уголка

Шаг 10: Разметка отверстий для крепления обшивки

Шаг 11: Приварка накладок к дальним углам

Шаг 12: Зачистка сварки Места

Теперь перед дальнейшей работой проверяем качество сварных швов самым простым способом — заливаем в образовавшиеся «емкости» воду. Затем просушиваем конструкцию и слегка зачищаем сварные швы крупной наждачной бумагой или шлифовальным диском.

А теперь можно приступать к проектированию систем забора воздуха и управления движением воздуха:

Галерея изображений

Фото

Тоннельное устройство для проверки воздуховодов

Монтажные шпильки с резьбой

Изготовление и навешивание камерных дверей

Осталось только выполнить облицовку камер пиленым шамотным кирпичом. Резку делаем болгаркой с диском для резки камня. Заканчиваем срезы точильным камнем.

Фотогалерея

Фото

Футеровка камеры газификации

Установка центробежного вентилятора

Футеровка твердотопливной камеры

Завихрители для оптимизации теплоотдачи

Перед пуском самодельного котла в эксплуатацию необходимо обязательно проверить герметичность всех системы, проводящие голубое топливо и дымовые газы. Для этого опрессуйте котел, поставив герметичные заглушки на обратку с подачей. Установка должна быть свободна, чтобы выдерживать давление 3 бар.

Выводы и полезное видео по теме

Следующее видео познакомит с интересной разработкой газового обогревателя:
