Для создания тепла и уюта в доме система обогрева просто необходимо. В условиях же северных территорий это даже непременное условие для возможного проживания в доме.

Систему отопления в частном доме можно поручить установить фирме или создать самостоятельно.

Принципы системы отопления частного дома

Прежде чем начинать монтаж системы отопления, нужно понимать, где будут находиться ключевые элементы системы.

Лучше всего создать схему отопления, которая поможет ориентироваться и при закупе необходимых материалов и узлов.

В частности, на схеме следует отобразить расположение:

1. Котельного оборудования.
2. Батарей.
3. Расширительного бака.
4. Труб и задвижек.

Лучше всего, если в доме под котел и основное оборудование будет размещаться в отдельной комнате. Это полезно и с точки зрения содержания топлива, и обслуживания котла. Такая схема должна быть и в случае, когда продукты сгорания выходят через дымоход.

Система отопления может быть организована следующими способами:

• Теплоноситель подается сверху. Внутри труб теплоноситель переносится самостоятельно. Неожиданные проблемы с электрической системой в такой ситуации не повлияют на работу теплоснабжения.
• Теплоноситель подается снизу с помощью принудительного подъема насосом. Циркуляция возможна только при создании давления. Такой вариант выбирают владельцы многоэтажных домов.

Разведение труб, которые обычно теперь устанавливают из полипропилена, может быть выполнено самостоятельно. Количество изгибов и соединений зависит от геометрии пространства и личного желания.

Почему стоит выбирать полипропиленовые трубы?

Полипропиленовые трубы в работе систем отопления завоевали доверие у многих владельцев частных домов. Причинами, по которым все чаще выбирают такой вид строительных материалов, являются:

• Удобство и простота монтажа.
• Долговечность системы отопления.
• Низкий уровень затрат в сравнении с другими материалами.
• Отсутствие посторонних шумов.
• Надежность работы.
• Сохранение хорошей пропускной способности независимо от срока эксплуатации.

Кроме того, полипропиленовые трубы имеют небольшой вес. Внутренняя поверхность труб не ржавеет, а за счет того, что не откладывается налет из элементов, присутствующих в воде, они способны долго служить и не требуется изменение давления в системе.

Следует учесть, что полипропиленовые трубы у разных производителей могут отличаться. Лучше брать те, что давно представлены на рынке. Кроме того, армированные трубы удобнее и надежнее в эксплуатации.

Какие материалы и инструменты требуются для монтажа системы отопления?

Если выбор котельного оборудования, а также принципа работы самой системы сделан, то необходимо приступить к следующему этапу – подготовке к монтажу.

Чтобы работа шла продуктивно, под руками в процессе установки системы отопления должны быть:

• Полипропиленовые трубы.
• Ножницы по металлу. Это позволит разрезать полипропиленовые трубы.
• Лобзик с набором насадок, эффективнее в работе электрический.
• Перфоратор. Потребуется делать каналы в стене для прокладки труб или их протягивания через стены.
• Маркер.
• Рулетка, уровень.
• Швейдер.
• Фитинги.
• Крепежные детали.

Длина труб должна учитывать не только количество комнат и протяженность по ним, но также различные повороты, простенки, дополнительные соединения. Некоторые владельцы протягивают трубы по полу, что позволяет не только избежать разрыва системы, но и обеспечить тепло.

Монтаж системы отопления

При проведении работ по установке системы отопления нужно убедиться, что котел установлен в помещении, где проведена защита от огня. Дымоход также должен соответствовать требованиям пожарной безопасности.

Гидравлическая система считается более предпочтительной для установки в частном доме. Ведь вода уже доказала, что это очень хороший теплоноситель.

В зависимости от доступности коммуникаций и различных видов топлива выбирают системы, работающие:

1. На газе;
2. На электричестве. Достаточно дорогое удовольствие, но если газовой магистрали нет, то вполне доступно. Нужно учесть, что такая система требует проводки специального силового кабеля.
3. На твердом топливе (уголь, дрова).
4. На пеллетах.
5. На жидком топливе.

После установки котла и до разведения труб необходимо установить радиаторы. Количество секций зависит от того, насколько теплым требуется сделать помещение и от его площади. Радиаторы отличаются по теплоотдаче в зависимости от материала изготовления и собственного размера. В частные дома в последние годы предпочитают устанавливать алюминиевые варианты. У них не только высокая теплоотдача, но и симпатичный дизайн.

Разводку конструкций принято делать с принудительной циркуляцией в две трубы.

При эксплуатации это позволяет регулировать температуру в отдельных комнатах. Работая с полипропиленовыми трубами, рез нужно делать под прямым углом. Также необходимо следить за отсутствием провисания труб, для чего дополнительно их можно крепить к стене с помощью специальных устройств.

Рабочая температура для монтажа от 5 градусов тепла внутри помещения. Швейдером нужно проходить места разреза трубы, чтобы не было остатков металлической оболочки. Фитинги же лучше дополнительно усилить фум-лентой. При соединении труб потребуется также проводить сварочные работы, поэтому следует продумать систему защиты от пожара.

Работы по установке системы отопления занимают обычно два дня. Если дом большой и установка ведется самостоятельно, то время может увеличиться.

Отопление своими руками из полипропиленовых труб в частном доме: схема

Автор Olya На чтение 12 мин. Просмотров 59 Опубликовано 27. 11.2018

Металлические контуры с каждым годом теряют свою актуальность – их вытесняет отопление, зачастую сделанное своими руками из полипропиленовых труб, более выгодное и удобное в частном доме, но его схема может быть разной. Но суть отличий заключается вовсе не в количестве и размерах отапливаемых комнат, а в способе подачи и возврата теплоносителя, принципу расположения радиаторов и так далее. Обо всём вы узнаете из материалов, расположенных ниже и на этой странице.

Содержание

1. Полипропиленовые контуры отопления
2. О PPR трубах
3. Однотрубные схемы подключения
4. Системы с естественной циркуляцией
5. Системы с принудительной циркуляцией
6. Двухтрубные схемы подключения
7. Разводка с естественной циркуляцией
8. Разводка с принудительной циркуляцией
9. Сварка полипропилена
10. Заключение

Полипропиленовые контуры отопления

Для того чтобы выбрать схему отопления, как  минимум, нужно знать, какой она может быть вообще и подходит ли в том или ином случае, то есть, именно для вашего дома. Кроме того, необходимо правильно подобрать трубы для контура, которые будут разного диаметра на определённых участках системы.

О PPR трубах

Армированная ППР труба для отопления и ГВС в разрезе

На верхней фотографии показана армированная полипропиленовая труба, которую следует использовать для монтажа отопительных контуров, но вместо алюминиевой фольги там может быть стеклоткань. Конечно, каждый производитель найдёт множество положительных факторов для одного или другого армирующего материала, но практика показывает, что в эксплуатации они ничем не отличаются, так что абсолютно всё равно, что вы предпочтёте. Основная разница заключается в сечении, толщине стенок и расположении армирующего слоя (посредине или ближе к поверхности). Ниже вы увидите «холодные» (PN-10, PN-16) и «горячие» (PN-20, PN-25) варианты с описанием их технических характеристик.

Для полипропилена существует четыре уровня классификации:

1. PPR PN-10 – рабочая температура не выше 45⁰C, рабочее давление до 1 МПа. Предназначена для ХВС, хотя используется крайне редко.
2. PPR PN-16 – рабочая температура не выше 60⁰C, рабочее давление до 1,6 МПа. Используется для ХВС в гражданском и промышленном секторе.
3. PPR PN-20 – рабочая температура не выше 90⁰C, рабочее давление до 2 МПа. Такую трубу называют универсальной и применяют для ХВС, ГВС и отопления.
4. PPR PN-25 – рабочая температура не выше 95⁰C, рабочее давление до 2,5 МПа, можно использовать для любых сантехнических целей, но в 99% применяют для отопления.

Классификация PPR	Макс. рабочий режим, ⁰C	Макс. рабочее давление, МПа/атм
PN-10	45	1,0/ 9,86923
PN-16	60	1,6/ 15,7908
PN-20	90	2,0/ 19,7385
PN25	95	2,5/ 24,6731

Таблица температурных режимов и давления для ППР

[stextbox id=’info’]Примечание к таблице.

Если исходить из давления, то для автономного отопления подходят любые полипропиленовые трубы. Но при повышении рабочего температурного режима они становятся мягкими и вгибаются. От деформации их защищает алюминиевое или стекловолоконное армирование.[/stextbox]

Для сварки PPR PN-25 её зачищают шайвером

Если для отопительного контура применяют PPR PN-25, то для сварки таких труб их приходится зачищать шайвером – это что-то вроде точилки для карандаша, только в данном случае снимают на древесину, а верхний слой полипропилена вместе с алюминиевой фольгой или стекловолокном. Дело в том, что это армирование расположено слишком близко к поверхности и если сварить трубу с фитингом без очистки, то соединение будет слабым и в случае гидроудара может образоваться течь.

Всё отопление, которое можно сделать своими руками из полипропиленовых труб в частном доме можно разделить на однотрубные, двухтрубные и совмещённые с тёплым полом контуры. Их схемы вы сможете посмотреть ниже.

Однотрубные схемы подключения

Все отопительные системы с однотрубным контуром функционируют исключительно за счёт расширения теплоносителя (воды) и за счёт уклона трубы. Может использоваться в частном секторе как для одно-, так и для двухэтажного дома. Но любой из всех предложенных вариантов имеет один общий недостаток – это понижение температуры в зависимости от удалённости радиатора. На практике это означает, что пройдя через первую батарею, немного охлаждённая жидкость попадает в трубу и движется к следующей точке, на выходе из которой получается ещё холоднее и так далее.

Системы с естественной циркуляцией

Система с естественной циркуляцией теплоносителя (горизонтальная разводка)

В глубинке, где нет газовых магистралей и по той или иной причине возникают перебои с электроснабжением частных домов (перепады напряжения), нередко отдают предпочтение однотрубным системам с естественной циркуляцией. Обойдётся ли однотрубка дешевле двухтрубки, это уже другой вопрос, а сейчас мы обращаем внимание исключительно на принципиальную схему контура. В данном случае, вне зависимости от количества этажей подача может быть только верхней, хотя котёл всегда находится на первом этаже.

Ещё одна схема с естественной циркуляцией теплоносителя (вертикальная разводка)

Принцип действия такой системы заключается в следующем: вода нагревается в котле и по законам физики начинает расширятся, что приводит жидкость к движению вверх. Там она стекает по уклону трубы, который составляет от 3-ёх до 5-ти миллиметров на погонный метр. Излишки воды при её нагреве поднимаются в расширительный бак, который обычно устанавливают на чердаке и утепляют. Если делать отопление в двухэтажном доме, то более эффективной будет вертикальная разводка батарей, как на верхнем изображении.

Три варианта «ленинградки»

Система «ленинградка» рассчитана на три радиатора, хотя их может быть даже четыре, но при условии, что каждый из них будет небольшой мощности (также отлично будут функционировать и две точки). Если рассматривать классический вариант такого подключения, то он находится под первым номером на верхней подборке изображений. Но после войны систему начали модифицировать и так появились варианты №2 и №3. Второй номер подразумевает возможность движения теплоносителя только через батареи, а третий номер сужает прямой проход воды, распределяя поток между трубой и радиатором поровну.

Читайте также: Как установить циркуляционный насос

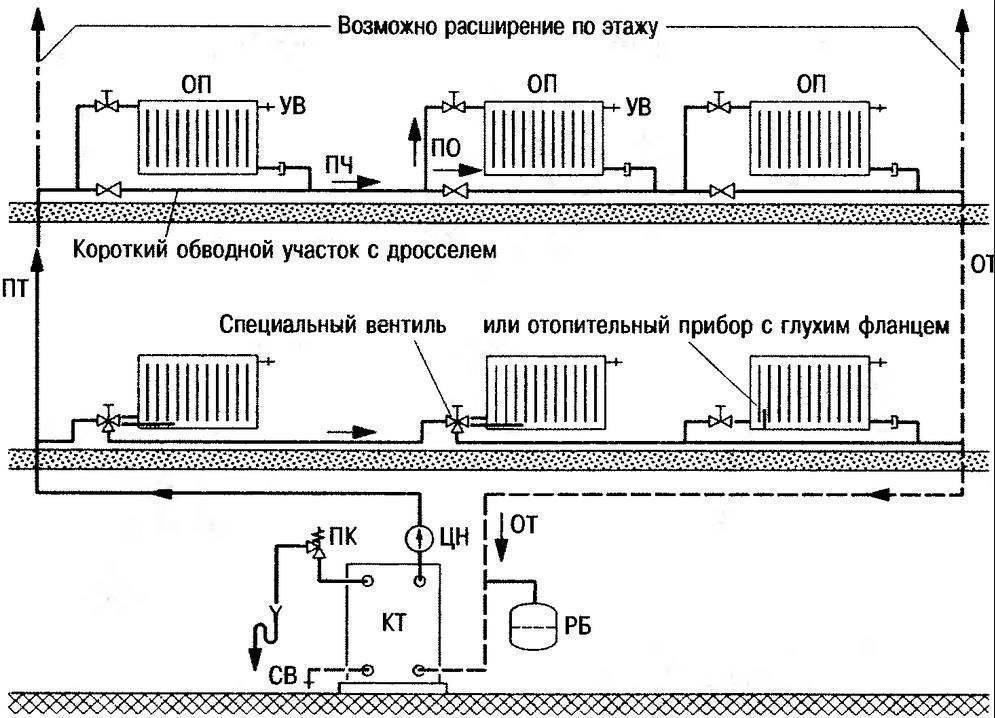

Системы с принудительной циркуляцией

1. Котёл с любым энергоносителем.
2. Труба для сброса воды.
3. Расширительная ёмкость.
4. Циркуляционный насос на обратке и/или внутри котла.
5. Кран.
6. Подача теплоносителя.
7. Клапаны (краны) Маевского.
8. Отопительные приборы..
9. Возврат остывшей воды.
10. Провод заземления.
11. Уран.
12. Водоразборный узел.
13. Краны.
14. Основная труба.

Вертикальная разводка с принудительной циркуляцией

Когда подача теплоносителя осуществляется в принудительном порядке и не зависит от уклона трубы, то здесь возможно подключение по любому принципу, которые приведены на схемах вверху. Устанавливать циркуляционный насос можно на возврате (обратке) отдельно от котла, если его там нет или просто встроенная помпа не справляется с перекачкой теплоносителя на нужную высоту или на нужное расстояние.

Когда устанавливают больше трёх отопительных приборов есть смысл в разном диаметре труб на контуре. На подачу , как правило устанавливают более толстые трубы, где наружный Ø25 мм или Ø32 мм, а DN (внутренний условный проход) Ø15.6 мм или Ø16,2 мм соответственно. Горизонтальные PPR и отводы к приборам отопления обычно делают PPR Ø20 мм и DN 13,2 мм. Как исключение для отводов можно использовать металлопласт, но с учётом редукционных фитингов это обойдётся дороже и ничем не лучше.

[youtube]https://youtu.be/grB4M8tbtAU[/youtube]

Обойдётся ли однотрубная система дешевле двухтрубной

Двухтрубные схемы подключения

У двухтрубных схем, точно так же, как и у однотрубных может быть как естественная, так и принудительная циркуляция теплоносителя. По эффективности они практически не отличаются друг от друга, но иногда может быть так, что на двухтрубку уйдёт меньше материалов, чем не однотрубку, если вести расчёт не по трубам, а по количеству фитингов.

Разводка с естественной циркуляцией



Двухтрубный контур с естественной циркуляцией (нижняя разводка)*
*Пояснение к схеме. Здесь не нарисован расширительный бак, но он должен тут быть обязательно и врезаться от верхней точки подачи. Чаще всего труба с самым большим диаметром выходит на чердак к расширителю, а лежак врезается в неё.

Разводка контура с нижней подачей теплоносителя на двухтрубной системе, конечно, допустима, но только в том случае, если задействовано не более 4-5-ти радиаторов. Кроме того, такая схема больше подходит для одного этажа. Основная проблема такого устройства заключается в том, что если постоянный уклон будет 3-5 мм/м_{погонный}, то для последних точек будет мало давления и уклон на подаче придётся увеличивать, но во что это выльется? Допустим, вы имеете пять радиаторов  на расстоянии 5 м от котла и друг от друга. Если уклон будет 5 мм/м_{погонный}, то расстояние между выходом у котла и входом в последнюю батарею будет 5*5*5=125 мм плюс ширина четырёх радиаторов (допустим, по 500 мм), значит, в общем получится 125+4*5=145 мм, а это немало.

Системы с верхней разводкой больше подходят для естественной циркуляции

Нумерация на изображении:

1. Котёл на любом топливе.
2. Стояк подачи.
3. Контур подачи воды.
4. Межэтажные стояки подачи.
5. Межэтажные стояки обратки.
6. Контур обратки.
7. Расширительная ёмкость.

Когда труба подачи проходит выше приборов отопления, то разница в уклоне 15 см и даже более не так уж страшна, к тому же вовсе не обязательно монтировать трубу непосредственно над радиаторами – это можно сделать под потолком и спрятать её в короб. Но это верхнее изображение больше относится к двухэтажному дому, так что здесь уклон вообще не доставит каких-либо неудобств при монтаже.

Разводка с принудительной циркуляцией

Двухтрубный закрытый монтаж системы

В данном случае монтаж системы может быть как с верхней (встречается довольно редко), та и с нижней подачей, а также с нижним, боковым или диагональным подключением (последний вариант самый лучший). Закрытой её называют по той причине, что расширительный бак здесь мембранного типа, где теплоноситель скапливается до определённого давления, но если оно превышает норму, то срабатывает предохранительный клапан. Такая конструкция выгодна, так как система всё время находится под давлением, что улучшает циркуляцию.

Коллекторный закрытый монтаж системы

Коллекторный способ раздачи теплоносителя поможет сэкономить за счёт разницы в диаметре труб и это наиболее актуально для двухэтажных домов, где на каждом уровне по нескольку больших комнат. От котла можно поднять стояк  Ø40 мм (большой коллектор), а от него по этажам развести лежаки Ø32 мм (малые коллекторы), от которых на каждую комнату пойдут трубы Ø25 мм. На возврат здесь лучше использовать трубу среднего значения Ø32 мм. Впрочем, многое зависит от расположения и количества комнат и весьма возможна ситуация, где придётся обойтись только большим коллектором.

[stextbox id=’info’]Внимание! При коллекторной разводке гребёнка должна быть не только на подаче, но и на обратной трубе![/stextbox]

Балансировочный клапан с барашком для регулировки подачи отопления

Когда на подаче в одном ряду подключено более трёх-четырёх приборов отопления, то производительность последних точек значительно понижается, следовательно, нужно как-то распределить поток, чтобы он был равномерным. Для этой цели применяют балансировочные клапаны, которые вкручиваются в радиатор перед отводом подачи причём их обычно используют только для первых точек. Такие устройства могут регулироваться барашком, как на фотографии вверху, либо шестигранником (модели бывают разными).

Подключение приборов отопления по схеме Тихельмана

Чаще всего, особенно на больших расстояниях, балансировочные клапаны хоть и помогают, но при этом не приносят  стопроцентного эффекта, то есть, если первый радиатор будет нагреваться, к примеру, до 60⁰C, то последний в контуре или в крыле контура наберёт не более 40⁰C. Чтобы исправить status quo, можно сделать разводку по системе Тихельмана – это очень просто и не потребует каких-то особых усилий. Посмотрите на схему вверху: подача там идёт с левой стороны, а обратка – с правой, но при этом первая батарея на подаче является последней на сбросе теплоносителя, а последняя на подаче – первой на сбросе. Так можно выровнять температурный режим во всех точках вне зависимости от их местоположения в обвязке. Рекомендую посмотреть видео по трём основным способам подключения и схеме Тихельмана в том числе.

[stextbox id=’info’]Внимание! При использовании схемы Тихельмана для подключения приборов отопления, один из радиаторов может оказаться как раз посредине контура и в силу какого-то противостояния не будет нагреваться. Чтобы исправить ситуацию, нужно сместить батарею вправо или влево всего на метр, но если не позволяет интерьер комнаты, тогда можно врезать петлю в подачу или в обратку, увеличив их длину на метр. После этого всё нормализуется.[/stextbox]

[youtube]https://youtu.be/sl5d753lyEw[/youtube]

Двухтрубная система по схеме Тихельмана

Сварка полипропилена

Трубы, краны. обводы и фитинги из полипропилена

Когда делают однотрубное или двухтрубное отопление из полипропиленовых труб, то будет правильно, если все краны, фитинги и обводы тоже будут из этого же материала, хотя в большинстве из них, за исключением муфт, тройников и заглушек присутствует сплав латуни. Но, тем не менее, ППР в данном случае надёжней металла – он не боится резких перепадов температуры и гидроударов, благодаря своей относительной эластичности.

ППР трубу сваривают с ППР тройником

Наружный Ø, мм	Глубина прогрева, мм	Время нагрева, сек	Максимальная пауза, сек	Удержание стыка, сек	Охлаждение, сек20
20	14	6-8	4	6	2
25	15	7-11	4	8	2
32	17	8-12	6	10	4
40	18	10-16	6	20	4

Таблица глубины и продолжительности сварки полипропиленовых стыков

[stextbox id=’info’]Пояснение к таблице. Например, для установки радиаторов нужны отводы Ø20 мм и для того чтобы сварить его с любым ППР фитингом нужно разогреть паяльник до 270-280⁰C. На насадку с одной стороны надеть фитинг, а с другой вставить трубу, придерживаясь глубины 14 мм (можно отметить карандашом или маркером),как это показано на фотографии вверху и удерживать в течении 6-8 секунд. После этого снимаете обе нагретых стороны и в течение не более 4-ёх секунд стыкуете их и удерживаете руками 6 секунд, а ещё через 2 секунды можно приступать к сварке следующего стыка.[/stextbox]

[youtube]https://youtu.be/VPU03nBCWYc[/youtube]

Сварка ППР трубы с фитингом

Заключение

Используя схемы отопления, приведенные в этой статье, вы сможете своими руками из полипропиленовых труб сварить контур для подключения радиаторов в частном доме. Если решитесь на самостоятельный монтаж, обязательно разметьте расположение всех отопительных приборов, сосчитайте их количество и тогда решите, какой из вариантов вам лучше всего использовать.

Монтаж системы отопления из полипропиленовых труб своими руками, пайка труб стояка, сварка, срок службы, эксплуатация

Содержание:

1. Основы производства полипропиленовых труб для отопления
2. Достоинства отопительных контуров из полипропилена
3. Сварка и монтаж системы отопления из полипропиленовых труб
4. Правила сварки труб между собой

Чтобы грамотно сделать систему теплоснабжение в постройке любого типа, важно не только соблюсти все процедуры установки, но и предварительно выбрать оборудование, которое будет использовано для такой работы, в частности, материал, из которого будут изготовлены трубы. Сегодня широкую популярность приобрел монтаж системы отопления из полипропиленовых труб, а также медных изделий и труб из металлопластика.

Классический вариант отопительного контура, выполненного из черного металла, сегодня применяется все реже. Предпочтение же чаще отдается монтажу системы отопления из полипропилена.

Конструкция этих труб включает в себя следующие структурные элементы:

• непосредственно сами трубы;
• тройники;
• фитинги;
• муфты;
• отводы.

О том, как следует оборудовать отопление полипропиленовыми трубами своими руками, а также о технических особенностях и достоинствах таких систем далее и пойдет речь.

Основы производства полипропиленовых труб для отопления

Основным материалом для изготовления труб такого типа выступает пропиленовый полимер, который обрабатывается экструзионным способом. Такая обработка делает возможным хорошее сцепление структурных частей трубы. Если говорить о специальной арматуре запорного типа, а также фитингах, то эти элементы полипропиленовых труб для отопления производятся путем инжекционного прессования.

Монтаж системы отопления полипропиленовыми трубами может быть выполнен с применением не только однотонного материала. Современный строительный рынок предлагает широкую цветовую гамму таких изделий, что позволяет удачно вписать отопительный контур в тот или иной интерьер.

Для того чтобы выбрать желаемый оттенок трубы, всегда можно обратиться к специалистам по установке, которые готовы предоставить многочисленные фото вариантов этих труб самых разных цветов.

Система отопления из полипропиленовых труб часто предусматривает использование армированных деталей, обработка которых выполняется посредством алюминия или стекловолокна.

Специалисты не рекомендуют применять трубы без армирования, они подойдут лишь для устройства системы водоснабжения, так как показатель их температурного расширения является очень высоким. Это значит, что стояк отопления из полипропиленовых труб обязательно должен быть предварительно обработан специальным покрытием, предотвращающим увеличения объема всей конструкции под воздействием высокой температуры.

Стандартная армированная полипропиленовая труба включает в себя три слоя:

• внутренний, состоящий непосредственно из полипропилена;
• слой, основу которого может составлять либо фольга на алюминиевой основе, либо стекловолокно;
• внешний слой, также включающий в себя полипропилен.

Достоинства отопительных контуров из полипропилена

Использование полипропиленовых труб в отоплении обусловлено массой преимуществ, среди которых можно отметить следующие:

• срок службы полипропиленовых труб отопления составляет от 25 до 50 лет;
• благодаря особому составу внутренние стенки таких труб не подвержены образованию коррозии;
• даже в условиях высоких температур полипропилен стойко переносит химические воздействия;
• теплоноситель в отопительном контуре из полипропилена не издает неприятных шумов;
• надежность стыков этих элементов позволяет оборудовать надежную и целостную конструкцию;
• выполняя такую процедуру, как пайка отопления полипропиленовыми трубами, не потребуется использовать сложное строительное оборудование, так как достаточно будет лишь воспользоваться стандартным аппаратом для сварки или паяльником;
• стоимость труб из полипропилена доступна для рядового потребителя;
• благодаря особым свойствам такого материала, он не пропускает сквозь себя кислород, что позволяет защитить систему от образования в ней ржавчины и от порчи деталей из металла;
• прочность полипропиленовых труб весьма высока;
• не менее важное свойство этих изделий – их экологичность и безвредность для жильцов.

Сварка и монтаж системы отопления из полипропиленовых труб

Смонтировать отопительную систему из полипропиленовых труб собственноручно вполне реально, причем для выполнения такой работы нет необходимости обладать специальными строительными навыками. Важно лишь четко соблюдать весь алгоритм действий, предписанный инструкцией по установке, и грамотно выполнять все процедуры.

Как уже упоминалось, чтобы оборудовать такую систему теплоснабжения, потребуется наличие самих труб, фитингов, а также инструментов для сварки. Что касается последних, то здесь важно использовать определенный ряд строительного оборудования.

Так, к сварочным инструментам, предназначенным для соединения частей полипропиленовых труб, принято относить следующие:

• оборудование, именуемое сварочным аппаратом и представляющее собой нагреватель или паяльник;
• насадки на трубы;
• специальное устройство – шейвер, которому отводится роль удаления фольги на основе алюминия;
• инструмент для разрезания труб, например, кусачки или труборез;
• фаскосниматель.

Если пренебречь данным списком инструментов и попытаться воспользоваться оборудованием, имеющимся тут же под рукой, качественно соединить между собой части труб из полипропилена не получится.

Правила сварки труб между собой

Порядок работы при соединении труб из полипропилена между собой путем сварки должен быть следующим:

1. Для начала следует насадить фитинг на специально предназначенный для этого нагревательный штырь, а с обратной стороны вставить трубу в гильзу.
2. После этого детали следует продержать на паяльнике такое количество времени, чтобы они в достаточной степени размягчились и были готовы для скрепления между собой (как правило, это время зависит от толщины трубных стенок). При желании фото с параметрами сроков выдержки изделий на паяльнике всегда можно найти у специалистов по монтажу такого оборудования.
3. Далее, сняв детали с нагревателя, их требуется быстро и плотно соединить друг с другом путем сжатия.

Подобные вышеописанные действия являются единственно правильными при обустройстве отопительный системы из полипропиленовых труб, поэтому их соблюдение является основным критерием того, будет ли такая система функционировать нормально и качественно или нет.

Отопление из пластиковых труб в частном доме своими руками

Содержание статьи:

• Особенности пластика для отопления
• Выбор труб и комплектующих для системы отопления
• Монтаж отопления из пластиковых труб

Правильно подобранный материал для изготовления труб для организации отопления – основа эффективности всей системы. До недавнего времени особой альтернативы не было — нужно было устанавливать стальные линии. Однако с развитием полимерной промышленности стало актуально делать отопление трубами из металлопластика частного дома своими руками.

Особенности пластиковых труб для отопления

Конструкция пластиковых труб

Основными эксплуатационными качествами для труб отопления являются длительный срок службы при периодических колебаниях температуры, а также минимальные потери тепла. Этим параметрам полностью отвечает нагрев на трубах из металлопластика. Отличительной особенностью этих конструкций является использование нескольких материалов различной природы и свойств для достижения желаемого результата.

Основным материалом для изготовления часто является сшитый полиэтилен высокой плотности. Но кроме него может использоваться простой полиэтилен или пропилен. Для предотвращения попадания молекул кислорода в теплоноситель труба имеет слой фольги. Они приклеиваются к внешней и внутренней полимерной оболочке с помощью клеевого слоя. Это обязательное условие, так как сделать эффективное отопление из металлопластика своими руками от магистралей без водонепроницаемой оболочки невозможно. В противном случае перенасыщение воды кислородом приведет к повышенной скорости коррозии металлических элементов системы.

Для потребителя важны не технические, а эксплуатационные свойства труб отопления. Поэтому не будем подробно рассматривать технологию изготовления, а остановимся на особенностях металлопластика:

• Что лучше взять — сшитый полиэтилен для отопления или металлопластик? Последний имеет разную степень теплового расширения своих элементов – полимерных оболочек и слоя фольги. Поэтому на длинных участках трубопровода необходима установка компенсационных петель;
• Температурный режим работы ограничен 95°С. Превышение этого значения приведет к деформации конструкции;
• Для соединения элементов линии можно использовать несколько видов фитингов — клеевые, резьбовые или хомутовые. Если необходимо сделать надежное отопление частного дома металлопластиком – рекомендуется использовать последний тип соединителей.

Какая еще разница при выборе — металл или полипропилен для отопления? Простая установка в первую очередь. Для соединения патрубков из полипропилена потребуется специальный сварочный аппарат. Пластиковые трубы монтируются с помощью трубного «газового» ключа. Но требования к профессионализму их установки гораздо выше. Надежность отопления будет зависеть от степени усилий, правильного разреза и составления схемы отопления.

Пластиковую трубу можно согнуть до радиуса 12 мм. Это касается моделей диаметром 20 мм и меньше. По мере увеличения поперечного сечения минимальный радиус изгиба увеличивается. Это необходимо учитывать при установке.

Выбор труб и комплектующих для системы отопления

Таблица зависимости расхода воды от диаметра теплотрассы

Чтобы организовать отопление из металлопластика своими руками, необходимо правильно подобрать трубы и аксессуары. В первую очередь определяется оптимальный диаметр – от него будет зависеть пропускная способность системы.

Пластиковые трубы

Что удобнее для монтажа отопления — металлопластик или полипропилен? Металлопластиковые трубы поставляются в бухтах длиной от 50 до 200 м. Полипропиленовые изделия изготавливаются длиной до 6 м. Также при выборе материала для изготовления отопления из пластиковых труб необходимо учитывать их качество, а именно:

• Минимальная толщина фольгированной оболочки должна быть 0,3 мм;
• Соединение алюминиевого слоя должно осуществляться по бесшовной технологии;
• На участке трубы не должно быть расслоения.

Обязательно убедитесь, что в бухте нет изгибов. Это может повлиять на целостность алюминиевого корпуса.

Трубы Rehau, Oventrop и Henko отличаются высокой степенью надежности. В ассортименте их продукции можно подобрать фурнитуру и другие дополнительные комплектующие для магистрали.

Фитинги для пластиковых труб

Типы фитингов для пластиковых труб

Для соединения лучше всего использовать пресс-фитинги. Они имеют одинаковую конструкцию вне зависимости от того, что было выбрано – сшитый полиэтилен для отопления или аналогичный металлопластик.

Наилучшие эксплуатационные характеристики имеют модели с двойным контуром уплотнения. Изготавливаются из нержавеющей стали и медного сплава (латуни). Последние отличаются более доступной стоимостью, но имеют меньший срок ремонта.

Важным фактором при организации отопления частного дома металлопластиком является стоимость комплектующих. Этот параметр напрямую зависит от производителя, а также технических характеристик элементов.

Имя	Цена, руб.
Трубка 16 мм	16,7
Трубка 20 мм	22,61
Трубка 26 мм	42,77
Муфта, 20 мм	91
Тройник, 20 мм	67,3
Крестовина, 20 мм	129,8

Если основным параметром выбора металлопластика или полипропилена для системы отопления является стоимость комплектующих, то «проиграет» первый. Это связано с большими трудозатратами в производстве.

Маркировка должна указывать на возможность использования изделия в системах отопления. Не все металлические трубы рассчитаны на высокие температуры.

Установка отопления из пластиковых труб

Калибратор для пластиковых труб

Для самостоятельной установки металлопластикового отопления необходимо приобрести специальные ножницы для обрезки и калибратор. Он предназначен для выравнивания конца трубы перед установкой в ​​зажимной фитинг. Сделать его своими руками несложно, но при этом велика вероятность ошибки в размере – допустимое отклонение составляет 0,5 мм.

После приобретения трубы должны пролежать в помещении с нормальной температурой (от 15 до 25°С) не менее 1 суток. Если нужно согнуть ствол в определенном месте – приобретается специальная пружина.

Обрезав трубу до нужного размера, следует зачистить ее конец. Затем фитинг монтируется и зажимается трубным ключом. Усилие должно быть относительно небольшим, чтобы не повредить корпус фитинга. Для крепления к стене или полу нужно использовать специальные клипсы.

Еще одним отличием сшитого полиэтилена для отопления от металлопластика является обязательная проверка соединительных узлов перед запуском системы отопления. При скачках давления они могут потерять герметичность или даже разрушиться.

В видео материале вы можете ознакомиться с рекомендациями по монтажу металлопластиковых труб:

Отопление своими руками из полипропиленовых труб: монтаж, схемы, отзывы

Содержание статьи:

• Преимущества и недостатки полипропиленовых труб в отоплении
• Выбор полипропиленовых труб
• Схемы отопления из полипропиленовых труб
• Монтаж отопления из полипропиленовых труб
• Производители полипропиленовых труб отопления
• Отзыв об отоплении полипропиленовыми трубопроводами

Монтаж отопления своими руками всегда требовал большого объема знаний и практического опыта выполнения данного вида работ. Однако стальные трубопроводы и чугунные радиаторы были заменены другими компонентами системы. При использовании полимерных трубопроводов монтаж теплоснабжения будет намного проще. Для того чтобы сделать отопление из полипропиленовых труб своими руками, необходимо знать правила монтажа, схемы, желательно ознакомиться с отзывами.

Преимущества и недостатки полипропиленовых труб в отоплении

Выбор данного вида материала обусловлен многими факторами. Прежде всего, это относительно простой монтаж отопления из полипропиленовых труб своими руками. Но следует учитывать и их технические и эксплуатационные свойства.

Полипропиленовые трубы и комплектующие для отопления

Грамотно спроектированное и реализованное отопление из полипропиленовых труб в частном доме имеет множество преимуществ. К ним относится низкий уровень теплопотерь. Благодаря использованию полимеров при изготовлении их теплопроводность одна из самых низких. Это определяющий фактор, почему отопление из полипропиленовых труб предпочитают делать своими руками.

Помимо перечисленных достоинств, теплоснабжение от полимерных магистралей обладает следующими качествами:

• Неагрессивность . Полипропиленовые армированные трубы отопления со временем практически не меняют толщину стенки. Это повышает долговечность и надежность теплоснабжения;
• Не разрушаются ультрафиолетовым излучением. . Это явление можно наблюдать у металлопластиковых аналогов. Но при соблюдении технологии изготовления и состава материала немецкие полипропиленовые трубы для отопления могут прослужить до 30 лет;
• Гладкая внутренняя поверхность снижает гидравлическое сопротивление в системе. В результате это влияет на распределение тепла и инерцию процесса нагрева;
• Простая технология монтажа . Вам понадобится минимальный набор инструментов и приспособлений. Но перед этим нужно узнать, как выбрать полипропиленовые трубы для отопления;
• Доступная стоимость . Для автономных систем отопления, устанавливаемых самостоятельно, это определяющий фактор выбора.

Однако даже самые качественные полипропиленовые трубы для отопления Rehau имеют ряд недостатков. Они характерны для всех изделий из этого материала и определяются исходными свойствами. Большой коэффициент теплового расширения влияет на технологию монтажа и подбор комплектующих. Для его устранения необходима установка компенсационных петель. Также возможно разрушение материала при попадании на его поверхность масел, красок и других бытовых и строительных составов.

Для длительного срока службы схема отопления из полипропиленовых труб должна предусматривать низкотемпературный режим работы. Воздействие высоких температур (от +95°С и более) приводит к постепенному разрушению поверхности полимера.

Выбор полипропиленовых труб

Выбор конкретной модели начинается с изучения того, что означает маркировка полипропиленовых труб для отопления. Он определит пригодность этого материала для монтажа в системе теплоснабжения с конкретными техническими показателями.

Маркировка полипропиленовых труб отопления

Для отопления необходимо использовать трубы с армирующим слоем. Может быть изготовлен из алюминиевой фольги или стеклопластика. Последнее предпочтительнее, так как полипропиленовые трубы отопления Kalde со стекловолокном проще в монтаже и имеют больший срок службы. В отоплении рекомендуется использовать трубы из сополимера PP-R. Он рассчитан на высокие температуры, что является обязательным условием безотказной работы системы отопления.

Все эти данные, включая размеры полипропиленовых труб для отопления, можно найти в маркировке. Кроме этих характеристик рекомендуется обратить внимание на следующие параметры:

• Индикатор давления . Это можно узнать из буквы ПН. Следующие цифры обозначают максимально допустимое давление. Например, модель PN15 рассчитана на работу в контурах с максимальным давлением до 15 атм;
• Диаметр и толщина стенки . Все полипропиленовые трубы для отопления Valtec и других производителей характеризуются наружным диаметром. Поэтому для расчета внутреннего показателя следует отнять две толщины стенок;
• Класс эксплуатации . В маркировке полипропиленовых труб для отопления этот показатель указывает на максимально допустимое температурное воздействие. Для автономных систем рекомендуется устанавливать модели с пятым (до +90°С) или четвертым (до +70°С) классом эксплуатации.

Дополнительно производители делают цветовую маркировку. Так, многие модели полипропиленовых труб для отопления Рехау имеют на поверхности синие и красные полосы. Это означает, что их можно использовать для холодного водоснабжения и отопления.

Качество изделий из полипропилена можно определить по их торцу. Если на нем наблюдается даже минимальный отслоение от армирующего слоя, это говорит о браке.

Схемы отопления из полипропиленовых труб

Чаще всего монтаж системы отопления с полипропиленовыми трубами выбирают для теплоснабжения с принудительной циркуляцией. Для этого используются магистрали небольшого диаметра – от 16 до 24 мм. Хотя возможны варианты установки в схемах с самотечным движением горячей воды.

Пример схемы отопления из полипропиленовых труб

Основной проблемой при монтаже отопления из полипропиленовых труб большого диаметра своими руками является инструмент. Стандартные бытовые полупрофессиональные паяльники предназначены для соединения труб диаметром до 32 мм. При самотечном теплоснабжении рекомендуется установка трубопроводов диаметром около 40 мм. Для этого вам понадобится специальное оборудование, покупка или аренда которого будет нецелесообразна.

Но, несмотря на это, отзывы о полипропиленовых трубах для отопления свидетельствуют о хорошей работе в следующих схемах:

• Закрытые с принудительной циркуляцией;
• Открытый с принудительной циркуляцией;
• Двухтрубные и однотрубные;
• Коллектор.

Для каждого из них разработана индивидуальная технология монтажа системы отопления с полипропиленовыми трубами. Важно заранее рассчитать оптимальные размеры трубопроводов, их конфигурацию и схему разводки. Это можно сделать с помощью программного обеспечения или вручную, используя стандартные формулы и табличные данные.

Срок безремонтной службы отопления из полипропиленовых труб в частном доме во многом зависит от условий эксплуатации. Для вышеуказанных цепей рекомендуется использовать низкотемпературный режим. Это обеспечит минимальную нагрузку на поверхность линий.

Также при монтаже отопления из полипропиленовых труб своими руками необходимо соблюдать все правила монтажа. В противном случае будет вероятность скрытых дефектов, которые станут причиной поломки или выхода из строя теплоснабжения.

Для среднего частного дома чаще всего используется двухтрубная схема отопления из полипропиленовых труб с нижней разводкой. Он прост в установке и имеет хорошие характеристики распределения тепла.

Монтаж отопления из полипропиленовых труб

Этапы сварки полипропиленовых труб

Определяющим фактором качества теплоснабжения является соблюдение технологии монтажа. Даже самые дорогие полипропиленовые армированные трубы отопления не смогут прослужить долго, если при их монтаже были нарушены правила. В минимальный набор для соединения полипропиленовых труб входят паяльник с набором насадок, ножницы и приспособление для обработки концов. Последнее является обязательным компонентом, так как для формирования надежного сварного соединения необходимо снять часть армирующего слоя на конце трубы.

Последовательность монтажа немецких полипропиленовых труб для отопления:

1. После приобретения они должны полежать некоторое время в помещении с температурой от +15°С до +20°С.
2. По составленной схеме отрезаются трубы определенной длины.
3. Перед пайкой обезжирить концы. Допускается кратковременное воздействие на полипропиленовые трубы для отопления Kalde ацетоном или техническим спиртом.
4. После нагрева зеркала сварочного аппарата до нужной температуры концы штуцера и насадка вставляются в патрубки. На этом этапе важно, чтобы размеры полипропиленовых труб для отопления соответствовали патрубкам. Также необходимо температурное воздействие строго определенного времени.
5. Когда поверхность полимера размягчится, можно устанавливать трубу в фитинг. Важно не вращать сустав, пока он полностью не остынет.

Определить оптимальное время сварки полипропиленовых труб для отопления Valtec можно по рекомендациям производителя. Это зависит от диаметра изделия, а также толщины стенки. Если сложно узнать эту информацию, можно воспользоваться данными из таблицы.

Диаметр трубы мм	Время нагрева, с	Время на сварку, с	Время охлаждения, мин
16	5	4	3
20	5
25	7
23	8		4
40	12	6

Шаг их крепления зависит от выбора полипропиленовых труб для отопления. Для изделий диаметром от 16 до 25 мм она может составлять 60 см. Если в теплоснабжении используются трубы диаметром 40 мм, рекомендуемый шаг – 110 см. На прямых участках длиной более 1,5 м. устанавливаются компенсационные петли. Они необходимы для снятия поверхностного натяжения после монтажа теплоснабжения из полипропиленовых труб своими руками в процессе эксплуатации системы.

Скрытая установка в воротах не рекомендуется. В этом случае по завершении монтажа системы теплоснабжения полипропиленовыми трубами велика вероятность выхода из строя, так как при расширении поверхности появится внешнее давление.

Полипропиленовые трубы отопления Производители

Одним из показателей качества теплоснабжения из полипропиленовых труб в частном доме является производитель. Технология изготовления этого изделия довольно трудоемка. Но появление большого количества некачественных труб свидетельствует о расширении рынка «серой» продукции.

Линия по производству полипропиленовых труб

При выборе обратите внимание на несколько деталей. В первую очередь это наличие маркировки полипропиленовых труб для теплоснабжения. Помимо технических параметров на нем должен быть указан производитель, а также нормативный документ, по которому изготовлено изделие. Но опытные мастера сначала узнают марку, а потом проверяют, не являются ли армированные полипропиленовые трубы для теплоснабжения подделкой.

В настоящее время существует несколько производителей, продукция которых полностью заслуживает доверия и отличается от остальных качеством. Несмотря на то, что это больше характерно для немецких полипропиленовых труб для отопления, на рынке представлена ​​качественная продукция отечественных производителей.

Трубы полипропиленовые Rehau

В настоящее время полипропиленовые трубы для отопления Rehau являются лидером продаж. Немецкая компания давно заработала имидж надежного производителя, продукция которого соответствует современным стандартам качества. Поэтому, планируя монтаж отопления из полипропиленовых труб своими руками, чаще всего останавливают свой выбор на этой марке.

Для отопления компания предлагает следующие модели полимерных труб:

• Раутитан розовый . Универсальный вариант для отопления любого типа. Отличительная черта – розовый цвет;
• Flex . Данная модель адаптирована для подбора полипропиленовых труб в отоплении с максимальным давлением до 10 атм;
• Его . Трубы могут применяться для теплоснабжения с температурой воды до +70°С, а также в горячем водоснабжении.

Кроме того, Rehau производит серию профессиональных монтажных инструментов.

Полипропиленовые трубы Kalde

Турецкая компания Kalde сравнительно недавно появилась на отечественном рынке. Но ответственное отношение к качеству и достаточно большой ассортимент продукции позволили ей завоевать доверие. Для организации отопления вы можете приобрести следующие модели полипропиленовых труб для отопления Kalde:

• Армированные алюминиевой фольгой . Они относятся к категории эконом. Но, несмотря на более чем демократическую ценность, брак низок;
• Армированный стекловолокном . Предназначен для работы в высокотемпературных системах..

Отличительной чертой является использование в производстве полипропилена марки ПП-б. Отзывы о полипропиленовых трубах для отопления от этого производителя указывают на сохранение целостности даже при замерзании воды.

Трубы полипропиленовые для отопления Valtec

С самого начала производства итальянская компания Valtec делала упор на универсальность своей продукции. Но это было выполнено с учетом мировых требований к качеству и условиям эксплуатации. Благодаря этому полипропиленовые трубы Valtec для теплоснабжения имеют семилетнюю гарантию.

Основные модели для установки в систему отопления:

• ПП-ВОЛОКНО PN 20 . Предназначен для работы в системах с номинальным давлением до 6 бар. Максимальная температура горячей воды может быть +90°С;
• ПП-ВОЛОКНО PN 25. Отличается от вышеперечисленных только более высоким максимальным давлением — 9 бар при той же температуре теплоносителя.

Трубы этой фирмы можно использовать для отопления на производстве. Их поверхность имеет повышенную защиту от воздействия многих химических компонентов.

Отзывы о отоплении полипропиленовыми трубопроводами

Часто отзывы о полипропиленовых трубах для теплоснабжения позволяют узнать тонкости монтажа и эксплуатации. Именно поэтому перед покупкой и установкой рекомендуется ознакомиться с их содержимым:

• Долго думал над схемой монтажа полипропиленовых труб в однокомнатной квартире. В итоге он остановится на варианте с воротами. Хорошо, что вовремя предупредили, что штукатурить после установки нельзя. Сначала выдуйте пену. Он должен компенсировать тепловое расширение;
• Всегда считал, что главное преимущество полипропиленовых труб – это их монтаж. Но после того, как я их установил вместо стальных, появились опасения по поводу работы обогрева. У меня старый твердотопливный котел, который иногда сильно греет воду. Друзья посоветовали поставить смеситель на подающую и обратку, чтобы пластик не плавился;
• Помните, что полипропиленовые трубы нельзя устанавливать на входную трубу котла. Мы решили сделать установку сами и допустили эту ошибку. После первого включения отопления труба «потекла». Как потом выяснилось, сначала устанавливается стальная труба длиной от 1 м, а потом полипропиленовая.

Трубы полипропиленовые – самый распространенный вариант обустройства отопления, как в частных домах, так и в квартирах. Чтобы система теплоснабжения работала без сбоев и поломок, необходимо соблюдать все правила монтажа, подобрать подходящую модель тепловентилятора. полипропиленовая труба.

В видео материале вы можете ознакомиться с порядком испытаний полипропиленовых труб для отопления:

монтаж системы труб в частном доме, самосварка и укладка

Преимущества полипропиленовых труб

много преимуществ полипропиленовых элементов, можно выделить следующие:

• Отсутствие реакции с теплоносителем и отсутствие окисления внутри трубы.
• Безотказная работа в течение длительного времени при условии правильной установки системы.
• Простой ремонт и улучшение.
• Возможность монтажа отопления из полипропиленовых труб даже начинающими мастерами.
• Низкая стоимость материала по сравнению с металлическими изделиями.
• Сборка системы без использования сложного оборудования.

Прокладка полипропиленовых труб возможна без профессиональных знаний в этой области.

Подготовительные работы к монтажу отопления

Первым этапом в процессе обустройства системы отопления является составление плана проекта. При этом следует учитывать общую длину труб, а также схему монтажа отопления из полипропиленовых труб.

Кроме того, учитываются следующие моменты:

• Какой тип соединительных деталей будет использоваться при подключении к общей цепи: сварные, комбинированные или резьбовые, позволяющие соединять полипропиленовые и металлические трубы.
• Имеются ли труднодоступные места, где нет условий для выполнения сварки труб. При наличии необходимо предварительно подключить элементы системы отопления.
• Тип устанавливаемой системы: самотечная циркуляция или принудительное движение теплоносителя. Для каждого типа предусмотрена определенная установка.
• При каком давлении будет работать система, и какая температура будет у теплоносителя.

Не рекомендуется устанавливать систему отопления из полипропиленовых труб в помещениях с преобладанием низких температур воздуха, так как это увеличивает риск деформации изделий из полипропилена.

Для снижения затрат, связанных со сборкой отопления из полипропиленовых труб, вы можете выполнить монтаж самостоятельно. Для этого достаточно иметь начальные знания по работе с инструментами и соблюдать все этапы сборки.

Преимущества и недостатки самотечной системы

Система отопления одноэтажного дома с естественной циркуляцией имеет следующие преимущества:

1. Сети просты в монтаже и эксплуатации. Нет необходимости приглашать специалистов для их обслуживания.
2. В контуре не установлены циркуляционный насос и группа безопасности. Отсутствие насосного оборудования обеспечивает бесшумную работу.
3. Поскольку электроприборы не используются, система считается энергонезависимой и может работать даже при отключении электроэнергии.

Самотечное отопление не применяется в многоэтажных домах и зданиях с большой площадью. В таких конструкциях не удастся добиться эффективного обогрева и комфортной температуры в помещениях из-за того, что теплоноситель движется с малой скоростью.

Оборудование для монтажных работ

Самостоятельный монтаж системы отопления выполняется с помощью паяльника для полипропиленовых труб, по-другому его еще называют «утюгом». Он отлично подходит для такого рода работ, но при выборе такого инструмента следует учитывать некоторые нюансы:

• Недорогие модели паяльников для полипропиленовых труб комплектуются металлическими насадками с тефлоновым покрытием. Более дорогие паяльники оснащены медными наконечниками.
• Большой температурный диапазон и высокая мощность делают устройство более удобным в эксплуатации. Соблюдая температурные и временные параметры пайки, можно качественно собрать систему обогрева.
• Дешевые паяльники не рассчитаны на долгий срок службы.
• Большое значение имеет форма «утюга». Устройства в форме трубки стоят на несколько пунктов больше, чем паяльники в форме молотка. Однако первый вариант упрощает пайку встречных стыков и сварку труб с угловыми фитингами в труднодоступных местах.

Профессиональное оборудование имеет богатый набор, но покупать его по этой причине не стоит. Жала для паяльника всегда можно приобрести в специализированных магазинах.

Монтаж отопления из ПП труб должен производиться по определенным правилам, в которых указано, что диаметр патрубка должен соответствовать диаметру свариваемого элемента. Однако следует иметь в виду, что на трубчатые паяльники можно использовать насадки другого типа, а молотковые «утюги» работают только со своими составными частями.

Сварочные аппараты механического типа используются на профессиональном уровне. При работе с трубами большого диаметра выравнивание стыков производится специальным гидроприводом. Такое приспособление обеспечивает комфортные условия для сварки трубных элементов, диаметр которых превышает 4 см. Прибор характеризуется минимальной температурной погрешностью и высокой надежностью. Чтобы осуществить монтаж системы отопления с таким устройством, необходимо иметь специальные навыки и опыт.

Запрещается эксплуатировать любое оборудование, используемое для сварки полипропиленовых труб, без надежной стойки, которая чаще всего является одной из комплектующих. Кроме того, не допускается пайка мокрых, мокрых или грязных труб внутри ПП. Все эти факторы отрицательно сказываются на герметичности швов.

Возможные схемы прокладки теплотрассы

Что касается количества трубопроводов, то здесь обычно два варианта:

• Однотрубная разводка, когда теплоноситель подается к радиаторам последовательно — от одного к другому. Недостатком этой схемы является охлаждение теплоносителя по пути движения, приводящее к неравномерному прогреву помещений. Поэтому такой вариант используют в небольших домах, где не более трех радиаторов.
• Двухтрубная разводка, когда теплоноситель одновременно подается ко всем радиаторам с помощью подающего трубопровода. Отвод осуществляется через обратку. При этом нагрев всех радиаторов одинаков и может регулироваться. Кроме того, эта опция позволяет отключить любое устройство для ремонта, не выключая систему.

Подача теплоносителя также может осуществляться по двум схемам:

• Нижнее подключение — трубопроводы подачи и обратки располагаются внизу — в полу или под потолком подвала. Это позволяет обеспечить равномерный прогрев всех радиаторов и экономит материалы. Но этот вариант предусматривает обязательное наличие циркуляционного насоса.
• Верхний трубопровод — приточный трубопровод расположен сверху (под потолком верхнего этажа дома или на чердаке). Обратная линия монтируется под полом или в подвале. Радиаторы питаются через вертикальные стояки. Этот вариант можно эксплуатировать без насоса, поэтому он актуален для тех районов, где возможны перебои с электричеством.

Количество подающих стояков также предусматривает различные варианты:

• Схема одинарного стояка – применяется в малогабаритных домах с двумя или тремя этажами, когда площадь каждого этажа относительно невелика. Подача теплоносителя осуществляется по этажам по одному стояку, от которого делается разводка во все помещения.
• Схема с несколькими стояками — предусматривает установку на каждом этаже нескольких стояков, питающих один отопительный прибор. Этот вариант хорош для зданий с большой площадью.

В этом случае стояки подключаются к котлу отдельными линиями. Автономность каждого стояка позволяет при необходимости отключать их отдельно.

Типы полипропиленовых труб

Полипропиленовые трубы выпускаются двух типов:

• Армированные.
• Неармированный.

Первый вариант рекомендуется использовать на трубопроводах, где рабочая среда имеет высокие давления и температуры. Они относятся к категории «стабилизированных», так как характеризуются минимальным коэффициентом термической деформации.

Второй вид труб применяется в промышленных системах, где не предусмотрен жидкостный подогрев, а также при монтаже систем холодного водоснабжения, что легко выполнить своими руками.

Для каждого вида работ используются трубы с определенной маркировкой. Например, труба с индексом PN10 имеет рабочее давление 10 атмосфер, а температура среды в такой трубе не может превышать 450С. Такой материал используется для монтажа низкотемпературных водопроводных систем. Трубы с индексом PN25 (давление 25 атмосфер и температура 950С) применяются в системах горячего водоснабжения и в отоплении.

Трубы, маркированные индексом ППР, имеют строго промышленное назначение; производитель не рекомендует использовать такие материалы для перевозки питьевой воды.

Монтаж системы теплого пола осуществляется с использованием специализированных полипропиленовых труб. Такой материал поставляется в бухтах, так как система не предполагает сварку элементов. В этом случае стыковка с коллектором охлаждающей жидкости осуществляется с помощью обжимных муфт, фиксация которых выполняется специальными клещами. Стоимость этого инструмента довольно высока, поэтому его выгоднее арендовать на время проведения монтажных или ремонтных работ.

Элементы трубы можно укладывать двумя способами: «улиткой» или «по контуру». В обоих случаях следует учитывать, что полипропиленовые трубы не имеют свойства сильно изгибаться, это может привести к необратимому повреждению трубы.

Систему теплого пола из полипропиленовых труб необходимо укладывать на подготовленное основание. В большинстве случаев основой является пенополиуретановый утеплитель с дополнительным фольгированным слоем.

Критерии выбора оптимального диаметра трубы

Для того, чтобы правильно подобрать размер трубы, необходимо придерживаться следующих правил:

• Диаметр трубопровода отопления должен быть постоянным на всем его протяжении, исключая ответвления к радиаторам отопления.
• Размер диаметра прямо пропорционален общей длине лески — чем больше длина, тем больше должен быть диаметр.
• Включение в систему отопления циркуляционного насоса — единственное условие уменьшения диаметра труб.

Специалисты рекомендуют ориентироваться на следующие показатели:

• Если длина магистрали не более 50 м и в системе имеется циркуляционный насос, то оптимальным вариантом является использование труб ПН-25 с внутренним диаметром от 20 до 30 мм. Если насоса нет, то диаметр должен быть не менее 25-35 мм.
• Если длина трубопровода более 50 м, то нужно придерживаться следующего правила: каждые 10 лишних метров трубопровода требуют увеличения диаметра на 2 мм. В качестве присоединений к отопительным приборам можно использовать трубы, диаметр которых на четверть меньше диаметра основной разводки.
• В случае прокладки двухтрубной системы обратку можно установить из труб ПН-20.

Учитывая, что температура на выходе из котельного агрегата может превышать 100 градусов, для присоединения к нему полипропиленовых труб необходимо использовать отрезки металлической трубы длиной не менее 500 мм.

Правила пайки полипропиленовых труб

Для получения качественного результата необходимо соблюдать определенные правила монтажа отопления из полипропиленовых труб.

На первом этапе необходимо подготовить инструменты для выполнения монтажных работ. Основные этапы процесса пайки выполняются с помощью паяльника. Выбранные для системы отопления полипропиленовые трубы лучше всего резать специальными ножницами. Этот инструмент состоит из двух частей, одна из которых представляет собой вогнутый ложемент для укладки трубы, другая часть представляет собой гильотинный нож с узлом ступенчатой ​​передачи усилия.

Несколько слов в конце

1. Прежде чем выбирать трубы для отопления, определимся с основными критериями и типом системы отопления.
2. Может быть принудительной и самотечной.
3. Далее определяем метод закладки, сюда входит внешний и внутренний метод.
4. Теперь нужно определить давление и температурный режим.

Какому материалу отдать предпочтение?
Определяем, какие трубы для отопления лучше:

1. По мнению специалистов, это медь или нержавеющая сталь. Но это дорогие модели.
2. Для пользователей, желающих сэкономить, но получить относительное качество, подойдут пластиковые трубы, способные справиться с нагрузками системы отопления.

Основные параметры сварки полипропиленовых труб

Время нагрева полипропиленовых труб в процессе сварки не имеет линейной зависимости. Комплектация оборудования для сварки может быть дополнена таблицей образцов от производителя. В нем указываются значения температурного режима аппарата для пайки полипропиленовых труб и время, в течение которого трубы закрепляются в насадке.

Основным условием обеспечения качественного выполнения сварных швов является одновременный нагрев соединяемых элементов. Если это условие не может быть соблюдено, то допускается попеременный нагрев деталей. При этом на первую часть следует потратить больше времени, чтобы она не успела остыть, пока вторая часть нагревается.

С помощью обычной рулетки отмерьте необходимую длину материала и нанесите маркер на место, где будет разрезана труба. С помощью строительного уровня можно легко проверить правильность сборки системы отопления.

При разметке линии реза важно учитывать, что часть трубчатого элемента будет скрыта муфтой или фитингом. Иногда на двухметровом прямом участке трубы можно увидеть несколько муфт. Действия, выполняемые начинающим мастером, приводят к такому результату. Поэтому следует помнить, что монтаж системы отопления лучше доверить более опытным специалистам.

Помещение, в котором проводятся работы по сборке любой системы полипропиленовых труб, должно хорошо проветриваться. Аккуратное и бережное обращение предотвратит ожоги или травмы. Правильные расчеты материала и комплектующих не допустят лишних затрат на монтаж системы отопления.

Самостоятельный монтаж отопления из полипропиленовых труб не исключает совершения неверных действий. Благодаря низкой стоимости материала ошибки можно исправить в любой момент. Полученный опыт поможет в дальнейшем безукоризненно выполнить монтаж сантехнических и отопительных систем.
