причины перехода на сетевое напряжение 220 В, схемы самоделок

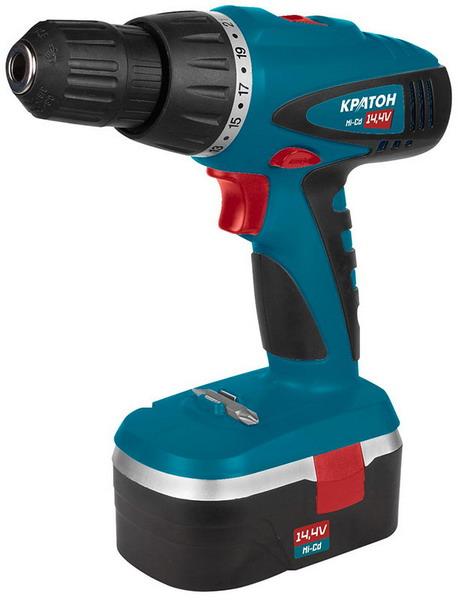

Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

1. Заменить батарею на новую.
2. Приобрести новый инструмент.
3. Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

1. При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
2. Поставить батарею на зарядку.
3. Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

1. Нет необходимости подзарядки батареи.
2. Снижается нагрузка на механическую часть.
3. Множество вариантов блоков питания.
4. Увеличение качественных характеристик изделия.

Кроме того, мобильность возможно сохранить, переделав зарядное устройство в блоковый вариант для зарядки практически любого аккумулятора.

Другие способы модернизации

Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:

1. Адаптер питания для ноутбука.
2. Подключение компьютерного импульсного БП (блок питания).
3. Применение автомобильный аккумулятор на 12 В.
4. Сборка самодельного источника питания.

Использование зарядника для ноутбука является оптимальным решением проблемы. Кроме того, необходимо знать параметры шуруповерта и зарядника (есть на 12 В и 19 В), а также учесть габариты последнего (для монтажа в аккумуляторный отсек). Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.

При использовании импульсного БП (мощность от 350 Вт и выше) для персоналки (форм-фактор АТ) необходимо найти напряжение питания 12 В на разъемах, питающих винчестер или привод для чтения компакт-дисков. Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания.

Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В. Есть зарядные устройства, рассчитанные на напряжение 19 В. Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения. Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно.

Схемы и их описание

Вариант самостоятельной сборки БП необходимо производить при условии знаний в области радиотехники. Кроме того, перед сборкой нужно хорошо все обдумать, найти корпус для монтажа и соответствующие радиоэлементы.

Простой вариант БП

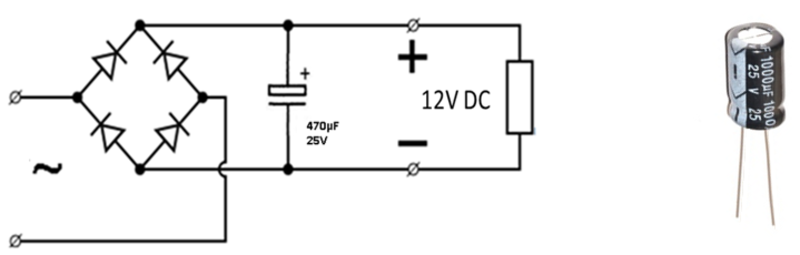

Простая схема 1 БП (шуруповерта от сети 220 вольт), состоящая из трансформатора питания (вход диодного моста), выпрямителя и конденсаторного фильтра.

Схема 1 — Блок питания для шуруповерта 18 В

Трансформатор нужно подобрать с мощностью от 300 Вт и выше, напряжение на II обмотке должно быть в диапазоне от 20 до 24 В и силой тока свыше 15 А. Для диодного моста следует использовать мощные диоды, подобранные под ток вторичной обмотки. Сложнее будет подобрать соответствующее питание для шуруповерта. На выходе выпрямителя необходимо поставить конденсатор емкостью от 2000 мкФ (можно ограничиться емкостью на 470) и напряжением от 25 В и выше. Детали необходимо брать с запасом по току и напряжению. Все радиоэлементы монтируются на гетинаксовую плату, которая крепится в корпусе.

Универсальный адаптер питания

Предложенный вариант универсального БП обладает отличными характеристиками и выдерживает ток нагрузки до 10 А. Напряжение на выходе составляет 18 В, хотя можно произвести расчеты и сделать блок питания для шуруповерта 12 В. Этот БП можно применять в качестве зарядного устройства для аккумуляторной батареи (АКБ) и резервного источника питания при обесточивании сети (схема 2).

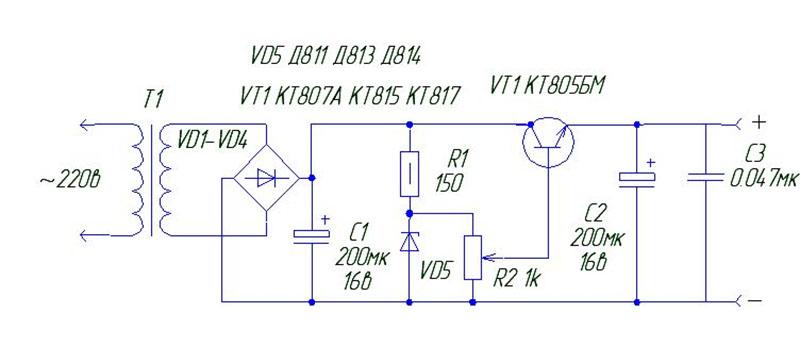

Адаптер собран на стабилизаторе напряжения, состоящего из транзистора VT3 и VD2-VD5 (стабилитроны). При помощи тумблера SB1 включается питание и замыкает свои контакты реле К1. Питание идет на трансформатор, который преобразует переменный ток до необходимого номинала. Выходной ток с трансформатора поступает на выпрямитель. Далее выпрямленное напряжение поступает на стабилизатор. Присутствует в схеме и усилитель тока, собранный на транзисторах VT1 и VT2. К этому усилителю подключается нагрузка. Режим подзарядки аккумулятора (резервный источник питания) осуществляется через VD6 и ограничитель в виде резистора R4. При помощи SB2 можно отключить подзарядку батареи.

Схема 2 — Универсальный БП для шуруповерта и зарядки АКБ

При отсутствии напряжения питания 220 В реле обесточивается, и напряжение с батареи подается на другие контакты реле (питание напрямую от АКБ). Для защиты от токов КЗ и перегрузок используются предохранители. Такую систему можно использовать без резервного источника питания. Дополнительная наладка не требуется.

Перечень радиодеталей указан на соответствующей схеме 2, однако возможны и замены аналогами, например:

1. VT1 и VT2 можно заменить на КТ808 или КТ819 по таким же параметрам. Транзисторы требуют охлаждения, и поэтому наличие радиатора обязательно. Транзисторы можно посадить на термопасту для улучшения теплоотдачи. Аналогом VT3 являются КТ815 или КТ817. Допустимы любые буквенные индексы.
2. Трансформатор следует использовать с выходной мощностью более 150 Вт и с напряжением под нагрузкой на II обмотке 14-16 В.
3. АКБ является стандартной на 12 В.
4. Реле К1 необходимо использовать переменного тока на напряжение от 220 В и током в 3 А.
5. Предохранитель FU1 на 3А, FU2 должен быть на 10 А.
6. Выпрямитель используют уже готовый (КЦ405А, в крайнем случае — КЦ407А) или собранный на диодах Д231 и Д242 (буквенный индекс любой). Диод VD6 можно заменить аналогичным, руководствуясь справочником или интернетом.
7. Стабилитроны желательно оставить такие же: от них зависят выходные параметры напряжения, хотя возможно и последовательное соединение на необходимый показатель U.
8. Конденсаторы меняются на любые аналоги согласно справочной документации. Следует учитывать U в цепочке, к которой подсоединен конденсатор.
9. Резисторы R2 и R3 (МЛТ-0,5), R1 и R4 (тип ПЭВ-10 или ВЗР-10).

После сборки осуществляется монтаж и приведение изделия к соответствующему виду, дизайн выбирается самостоятельно.

Адаптер на 12 В

Адаптер собирается на микросхеме 7912 и представляет собой линейный регулятор. Транзистор увеличивает мощность БП (схема 3). Этой самоделкой можно запитать и шуруповерт на 18 В, для чего необходимо рассчитать трансформатор.

Схема 3 — Блок питания для шуруповерта 12 В

Вторичный источник питания представляет собой трансформатор, на выходе которого 16 В (для модели с питанием на 12 В постоянного тока) или 22 В (питание шуруповерта 18 В). Выпрямитель собирается из обычных диодов с обратным напряжением свыше 50 В (возможно использовать уже готовые варианты). Сглаживающий фильтр представляет собой конденсатор высокой емкости около 10000 мкФ, но чем больше эта величина, тем лучше.

Микросхему нужно приобрести в специализированном магазине радиодеталей. Кроме того, в схеме использованы светодиоды, позволяющие производить диагностику при неисправностях БП. Радиоэлемент 2N3055 является транзистором p-n-p структуры и его можно заменить любым (аналог нужно подбирать из справочной литературы с напряжением около 50 В и током более 5 А). Возможно применение ЛУТ для изготовления монтажной платы. В интернете подробно описан процесс изготовления печатной платы по лазерно-утюжной технологии (ЛУТ).

Регулируемая модификация

Регулируемый БП очень удобен в использовании и является универсальным. Благодаря регулируемым значениям напряжений можно запитать любую технику, использовать для зарядки аккумулятора. Основным элементом является микросхема типа LM317. Усиление происходит при помощи двух транзисторов типа 2N3055, но можно применять и более мощные, ведь от этого мощность БП возрастает и позволяет получить ток до 20 А. Транзисторы устанавливаются на радиатор, и желательно применить в конструкции еще и вентилятор для охлаждения (кулер с персонального компьютера на 12 В).

Схема 4 — Регулируемый БП

Перечень деталей:

1. Трансформатор двухобмоточный на 15 В и током в 10 ампер.
2. Диоды D1-D4 (диодный мост): MR750 или другой аналог.
3. Вставки плавкие на 1 А и 10 А. Второй показатель выбирается согласно реальной нагрузке (потребляемый ток).
4. Резисторы: R1 (2,2 к на 2,5 Вт), R2 (240), R3 и R4 (0,1 на 10 Вт), R7 (6,8 к), R8 (10к), R9 (47 на 0,5 Вт), R10 (8,2 к).
5. Конденсаторы: C1, C7 и C9 (47n), C11 (22n), C2 (4700 мк на 50 В), C3 и C5 (10 мк на 50 В), C4 и C6 (100n), C8 (330 мк на 50 В), C10 (1мк на 25 В).
6. Диоды (возможно применение аналогов): D5 (1N4148, 1N4448 или 1N4151), D6 (1N4001), D10 (1N5401), D7, D8 и D9 (1N4001).
7. Микросхема: LM317.
8. Транзисторы: 2N3055.
9. Переменные сопротивления: P1 (5к), P2 (47 или 230 мощностью 1 Вт), P3 (10к).

При сборке нужно изолировать транзисторы применением теплопроводящих прокладок. Кроме того, при любых сборках мощных БП следует использовать толстые провода.

Правила эксплуатации

Если шуруповерт обладает сравнительно небольшой мощностью, нужно произвести монтаж самодельного БП в аккумуляторном отсеке. При отдельной сборке во всех БП нужно обеспечить охлаждение, использовав вентилятор или двигатель с крыльчаткой. Корпус не должен быть герметичным, так как произойдет перегрев (горячему воздуху некуда будет выходить). При готовности БП нужно проверить шуруповерт в комплексе с источником питания. Основные требования к использованию инструмента, позволяющие продлить эксплуатационный период:

1. Время работы: 30-40 минут, после чего необходимо сделать паузу до полного остывания.
2. Избегать работ на больших высотах.
3. Следить за состоянием питающего кабеля, аккумулятора (если он используется), температурой инструмента и самодельного БП.

Таким образом, при выходе из строя аккумулятора шуруповерта на 18 В можно избежать лишних затрат. Если важна мобильность, то имеет смысл приобрести новый аккумулятор или сам инструмент. Существует множество вариантов, предложенных радиолюбителями для продления его срока службы . Необходимо выбрать оптимальный из них для конкретного случая применения устройства.

Блок питания для шуруповерта 12–18в: как сделать своими руками?

Аккумуляторные шуруповёрты обеспечивают мобильность и свободу движения при выполнении различных работ. Однако распространённая проблема всех питающих батарей – это снижение эффективности со временем. Через определённое количество циклов они начинают хуже держать заряд или вовсе выходят из строя. Часто это становится причиной покупки нового дорогостоящего инструмента. Опытные мастера рекомендуют сделать блок питания для шуруповёрта, что позволит использовать его неограниченно на полной мощности.

1

Конструктивные особенности шуруповёрта

Любой современный шуруповёрт имеет достаточно простую конструкцию. Он состоит из нескольких основных элементов, присутствующих в каждой модели:

• электродвигатель,
• аккумуляторная батарея,
• клавиша запуска,
• регулятор усилия,
• регулятор скорости вращения,
• планетарный редуктор,
• рычаг изменения направления движения.

Аккумулятор можно переделать в блок питания, чтобы инструмент работал от сети

Для предстоящей переделки имеют значение только первые три элемента – двигатель, аккумулятор и кнопка пуска, а остальные не будут затрагиваться никаким образом. Задача заключается в том, чтобы переделать аккумулятор в блок питания для работы от обычной электросети. Батареи являются наиболее дорогим элементом – они занимают до 75% общей стоимости инструмента, так что такое решение оправдано.

2

Подготовительный этап

Сначала необходимо учесть размеры корпуса инструмента, чтобы новый элемент поместился внутрь. Сетевой блок можно разместить в корпусе самого шуруповёрта или в корпусе батареи в зависимости от конкретной модели. Габариты внешне определить сложно, поэтому желательно открыть его и изъять все внутренние компоненты. Если корпус склеен по швам, то необходимо ножом аккуратно разделить его. Чаще всего он крепится только на небольшие шурупы. Основные действия на предварительном этапе:

1. 1. Внимательно изучаем размеры и ищем место для установки нового компонента.
2. 2. Находим маркировку с указанием напряжения питания (запоминаем его).
3. 3. Вычисляем требуемую силу тока.

Последний пункт вызывает трудности, потому что производители обычно не пишут этот параметр. Для вычисления нужно мощность (полную электрическую нагрузку) в ваттах разделить на напряжение электрической цепи в вольтах. Вычисление можно сделать на глаз по ёмкости и времени заряда.

Создавая новый элемент, необходимо учесть размеры корпуса, чтобы он поместился внутрь

Если первое значение составляет 1,2 А/ч, а второе 2,5 часа, то сила тока (А) будет равна примерно среднему значению, т. е. около 1,9 А.

При некорректной оценке можно потратить много сил и времени на создание блока питания, но не получить желаемого результата.

Дальше понадобится узнать следующее:

• размеры,
• минимальная требуемая сила тока,
• требуемое для работы напряжение для питания электродвигателя.

Большой популярностью пользуются импульсные сетевые блоки, потому что они легче и меньше трансформаторных. Нужно учитывать, что на дешёвых китайских моделях обычно пишут завышенные характеристики. Старые блоки советского образца подходят для переделки, но у них большой вес и низкий КПД. Найти нужные компоненты можно в специализированных магазинах или на рынках с товарами для радиолюбителей. Просто сообщите продавцу требуемые технические параметры.

3

Способы переделывания шуруповёрта

К этому моменту корпус уже должен быть открыт, поэтому можно приступать к переделыванию бокса, в котором до этого располагалась АКБ. Последовательность действий будет следующая:

1. 1. Отделить от вилки шнур с выводами (необходимо воспользоваться паяльником).
2. 2. Разместить «голый» сетевой блок питания на место бывшей аккумуляторной батареи.
3. 3. Подвести шнур для питания к БП через специальное отверстие в корпусе.
4. 4. Припаять шнур к БП.

Основная задача сводится к перепаиванию проводов от контактов, которые соединяются с аккумуляторной батареей, к контактам нового блока питания. В итоге ток пойдёт сразу на них, позволяя запускать мотор при нажатии кнопки.

Выход блока соединяется клеммами с обязательным соблюдением полярности. Вся эта конструкция должна уместиться на месте бывшего аккумулятора, который теперь уже не нужен. Если что-то не сходится по размерам, тогда лучше встроить новое гнездо в рукоятку инструмента.

Обязательное условие – это подключение блока питания параллельно питающим выводам, а в разрыве провода на плюс установить специальный диод. Если этого не сделать, то питание во время работы может пойти на батарею. Диод в свою очередь встраивается в схему минусом в сторону электродвигателя инструмента.

4

Разнообразные блоки питания для электроинструмента

Вы можете сделать блок питания для шуруповёрта своими руками, а можете купить готовый вариант на блошином рынке. Народные умельцы предлагают БП с уже подсоединёнными разъёмами, которые вставляются в гнездо АКБ. После этого инструмент начинает работать от сети.

При отсутствии под рукой розетки можно воспользоваться автомобильной аккумуляторной батареей. В этом случае необходимо соединить контакты шуруповёрта с контактами АКБ, используя специальные зажимы. Однако такой вариант рекомендуется использовать только в крайнем случае, так как мощности автомобильной батареи недостаточно. Обычно выдаваемое напряжение не превышает 11–12В, а чтобы работать шуруповёртом требуется не менее 18–19В.

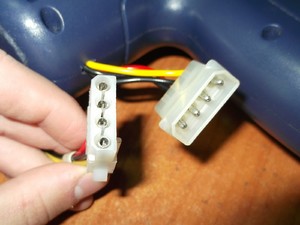

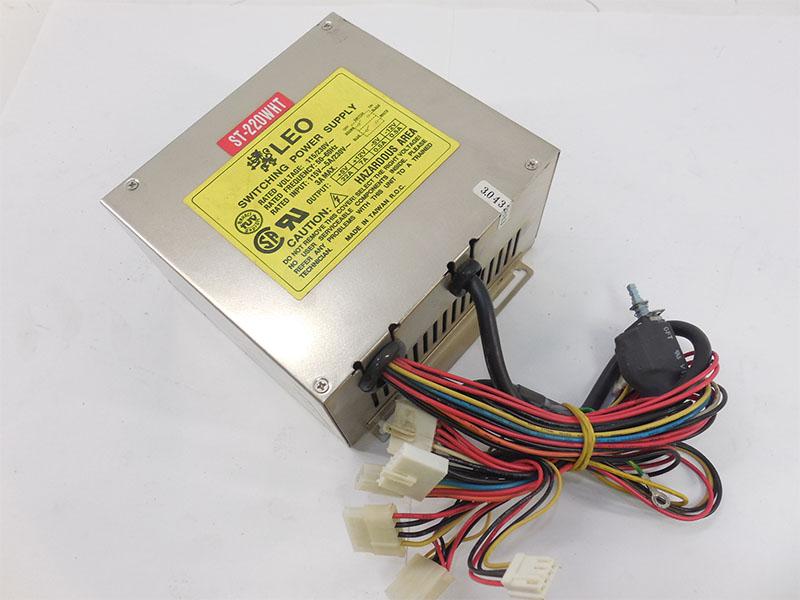

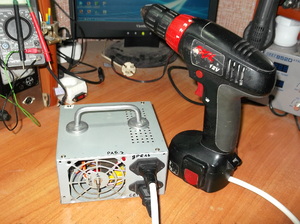

Многие используют для подключения инструмента компьютерные блоки питания

Распространённый вариант среди радиолюбителей – это элементы АТ-типа, используемые для питания компьютеров. Плюсом является то, что к таким устройствам прилагается подробная спецификация, поэтому не придётся самостоятельно высчитывать силу тока и другие параметры. Внутри него имеется всё необходимое для стабильной работы: диодная сборка, трансформаторы, силовые транзисторы. Остаётся только правильно подключить его к питающим контактам шуруповёрта.

Наиболее эстетичный вариант – это подключение электроинструмента напрямую к сети при помощи вилки на гибком кабеле. Однако провод нельзя напрямую подвести от контактов к вилке. Чтобы сделать функциональный и безопасный сетевой прибор, потребуется отдельный БП или трансформатор с выпрямителем. В данном случае подойдёт любая модель, если её характеристики соответствуют требуемым параметрам. Такой способ сборки больше подходит для опытных мастеров, потому что нужно точно рассчитать количество витков и диаметр проволоки.

Если хочется сохранить удобство и мобильность, тогда подойдёт увеличение ёмкости аккумулятора. Необходимо найти батарею от любой техники, например, ноутбука. Обычно они достаточно мощные и способны поддерживать работоспособность на протяжении нескольких часов.

Выполняем следующие действия:

1. 1. Разбираем корпус устройства, извлекаем батарею.
2. 2. Соединяем проводку новой батареи со старой, строго соблюдая полярность.
3. 3. Скрепляем провода с помощью изолирующей ленты или спаиваем паяльником.
4. 4. Включаем электроинструмент, проверяем его работоспособность.

Кабель для зарядки устройства нужно подводить отдельно, поэтому нужно прикрепить штекер. Если всё соблюдено правильно, то шуруповёрт сможет работать от АКБ, а заряжать его можно как обычный ноутбук, воткнув вилку в сеть.

Вне зависимости от выбранного способа нужно помнить, что характеристики устройства поменялись. При работе от сети максимальный крутящий момент достигается не сразу, а через некоторое время. Увеличившаяся мощность приводит к быстрому нагреванию, поэтому следует каждые 15–20 минут давать небольшой отдых. При эксплуатации переделанного инструмента не стоит забывать о технике безопасности, поэтому обязательным условием является качественная изоляция и заземление.

Из-за нарушенной герметичности корпуса увеличивается интенсивность загрязнения, поэтому следует регулярно прочищать его от пыли. Внутрь также может попасть влага, особенно при работе на открытом воздухе. Соблюдение простых правил защитит от неприятных происшествий и существенно продлит срок службы электрического инструмента.

Питание шуруповерта от сети своими руками: кврс2510 схема подключения

Аккумуляторный шуруповерт – удобный и необходимый в хозяйстве инструмент. При эксплуатации «от случая к случаю», он может верой и правдой служить многие годы. К сожалению, через 2-3 года, даже при не очень интенсивной эксплуатации, аккумуляторы шуруповерта практически полностью теряют свою емкость. Исправный инструмент, а пользоваться нельзя… Что делать?

Выбросить и купить новый. Самое разумное решение, если Вы эксплуатируете щуруповерт профессионально. А если он бывает нужен всего лишь несколько раз в году – починить забор, повесить полку и т.п. Рука не поднимается выбросить исправный аккумуляторный шуруповерт. Поиск в Интернете показал, что эта проблема волнует многих. Как же предлагают поступить в данной ситуации экономные россияне и жители братских республик.

Первое, самое очевидное решение — использовать внешний аккумулятор для питания шуруповерта. Старый автомобильный или герметичный свинцово-кислотный от ИБП. Но проблема в том, что шуруповерт даже на холостом ходу потребляет 1,5…3 А, а под полной нагрузкой потребляемый ток превышает 10 А. Придется использовать либо толстые, либо короткие соединительные провода.

И то и другое неудобно. Разве что работать с аккумулятором в рюкзаке…

Второе решение – сетевой блок питания шуруповерта. Ведь в большинстве случаев работы ведутся в пределах досягаемости электрической розетки. Несколько теряется мобильность, но зато щуруповерт постоянно готов к работе. В качестве блока питания можно использовать обычный трансформатор с выпрямителем. Просто, но тяжело и громоздко. Компьютерный блок питания легче, но проблема с проводами остается. Кроме того, стабилизированный блок питания при работе на коллекторный электродвигатель с резко меняющейся нагрузкой и искрящими щетками может вести себя непредсказуемо.

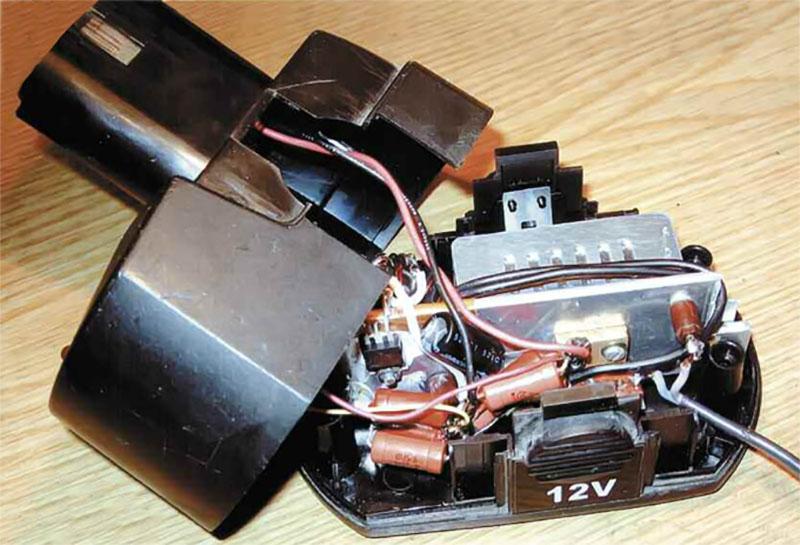

Самое разумное, на мой взгляд, смонтировать сетевой блок питания в аккумуляторном отсеке шуруповерта. Кабель питания в этом случае может быть небольшого сечения, гибкий и легкий. При необходимости можно использовать стандартный сетевой удлинитель. Сложность в том, что места в аккумуляторном отсеке очень мало. Тем не менее, задача вполне выполнима. Подобная конструкция описана в журнале «Радио» №7 за 2011г. – К. Мороз. Сетевой блок питания для шуруповерта. Эта статья растиражирована на многих сайтах, но практическая проверка описанной в ней конструкции показала, что электронный трансформатор для галогенных ламп, который предлагает использовать автор, – не лучшее, в данном случае решение.

Генератор с самовозбуждением на двух транзисторах хорошо работает на активную нагрузку, а вот искрящий коллектор и резко меняющаяся нагрузка – тяжелое испытание для него. В общем, после выгорания нескольких транзисторов я отказался от дальнейших экспериментов с электронным трансформатором.

Лучшее решение мне удалось найти, на форуме http://forum.easyelectronics.ru/viewtopic.php?f=17&t=1773. Его предлагает Дмитрий (dimm.electron) — под таким именем он зарегистрировался на форуме. Собранный по предложенной им схеме блок питания предназначен для установки в аккумуляторный отсек шуруповерта на 12 или 14 В, в котором находилось 10 или 12 никель-кадмиевых аккумуляторов. Схема блока показана на рисунке.

Учитывая, что это должна быть простая и дешевая конструкция «выходного дня» я слегка доработал авторский вариант. С целью экономии места исключил сетевой фильтр. Это конечно плохо, но учитывая, что пользоваться шуруповертом планирую не часто, и в основном вдали от радиоаппаратуры, вполне допустимо. Не хватило места также и для резистора, ограничивающего зарядный ток конденсаторов в момент включения в сеть. Тоже не очень хорошо, но оправдания те же самые…

В схеме максимально использованы детали от старого компьютерного блока питания. Это выпрямительный мостик VD1, конденсаторы C1, C2, трансформатор T1 и диодная сборка VD4. Силовые транзисторы тоже можно использовать от компьютерного блока питания, но они должны быть обязательно полевыми. В моем блоке они оказались биполярными, пришлось приобрести рекомендованные автором IRF840.

Еще одно упрощение – использование обычного выпрямителя VD4 на диодах Шоттки, вместо предлагаемого автором «хитрого» синхронного выпрямителя. Замечу, что необходимо использовать диодную сборку именно из диодов с барьером Шоттки. Отличить ее от обычной можно, если измерить мультиметром в режиме прозвонки прямое падение напряжения на диодах. На диодах Шоттки падает не более 0,2 В, тогда как на обычных диодах около 0,6 В. Учитывая ограниченные размеры радиатора нагрев обычных диодов будет недопустимым.

Ну и, наконец, питание микросхемы DD1 осуществляется через обычный гасящий резистор R3. Автор использует для этого еще одну «хитрую» схему – питание берется с точки соединения транзисторов VT3, VT4 через гасящий конденсатор и дополнительный выпрямитель на диодах. Сложно в наладке – надо довольно точно подбирать емкость конденсатора, он должен быть высоковольтным и термостабильным. Есть вероятность сжечь DD1.

В процессе обсуждения на форуме родился еще один вариант схемы питания – с дополнительной обмотки трансформатора. Это самый лучший вариант, бесполезный нагрев элементов минимален. Но на трансформаторе нужна дополнительная изолированная обмотка на 20-30 В.

Трансформатор – это самый важный элемент схемы блока питания шуруповерта, от качества его изготовления на 90% будет зависеть Ваше мнение об умственных способностях автора разработки. Если использовать первое попавшееся ферритовое кольцо неизвестной марки, ничего хорошего не получится. Кроме магнитной проницаемости у феррита есть и другие параметры, которые очень важны в данном случае. Необходимо использовать специально предназначенный для работы в сильных магнитных полях феррит, например от трансформаторов импульсных блоков питания компьютеров, телевизоров и др. аппаратуры мощностью не менее 200 Вт. Технология намотки тоже очень важна, автор подробно описывает, как должны быть расположены обмотки на сердечнике.

Я поступил проще – использовал готовый трансформатор от старого компьютерного блока питания. Он как раз подходит по всем параметрам. Лучше раскурочить старый блок мощностью 200-250 Вт, в нем высота трансформатора равна 35 мм – как раз помещается в аккумуляторном отсеке. Трансформаторы от более мощных блоков имеют большую высоту и не помещаются в моем корпусе.

Перед выпаиванием трансформатора нужно внимательно рассмотреть, как соединяются его обмотки и с каких выводов запитан выпрямитель +5 В. Тут возможны варианты, может потребоваться небольшая коррекция чертежа печатной платы блока питания шуруповерта. Обращаю внимание, что используется именно 5-и вольтовая обмотка, амплитуда напряжения на ней как раз около 12 В. Другие обмотки не используются.

А вот намотать на такой трансформатор дополнительную обмотку или изменить число витков существующих, к сожалению не получится. Трансформатор залит эпоксидкой и при его разборке велика вероятность сломать сердечник.

В микросхеме IR2153D между выводами 1 и 4 установлен стабилитрон на 15,6 В, поэтому питание нужно подавать обязательно через токоограничивающий резистор. Показанный на схеме пунктиром диод VD5 необходим только при использовании IR2153 без индекса «D». Конденсаторы C1, C2 можно заменить одним – 100…150 МК, 400 В. При его приобретении определяющий параметр – высота, желательно не более 35 мм, иначе может не поместиться в корпус.

Резистор R3 составлен из 4-х последовательно включенных по 8,2К, 2 Вт. Его номинал желательно подобрать при наладке так, чтобы при минимально возможном напряжении в сети, напряжение на конденсаторе C4 не падало ниже 11 В. Для уменьшения бесполезного нагрева номинал этого резистора должен быть максимально возможным, если его уменьшить, просто увеличится ток через этот резистор и внутренний стабилитрон микросхемы.

Элементы R5, R6, VD2, VD3, VT2, VT4 защищают полевые транзисторы от пробоя в случае аварийных режимов работы. Номинал C9 увеличивать не следует, т.к. это увеличит и без того большой бросок тока при включении в сеть. Мостик VD1 должен выдерживать ток не менее 5 А при напряжении 400 В. VD4 – сборка из диодов Шоттки с допустимым током не менее 30А. VD1 и VD4 отлично подходят от компьютерного блока питания. Вентилятор на 12 В, его внешние размеры 40х40 или 50х50 мм. Элементы в корпусах для поверхностного монтажа типоразмеров 0805 или 1206. DD1 в DIP корпусе, обратите внимание на надежность изоляции на плате между выводами 5 и 6.

Чертеж печатной платы показан на рисунке, вид со стороны печатных проводников. Перед ее изготовлением нужно разобрать имеющийся аккумуляторный отсек шуруповерта и убедиться, что плата в него вписывается. Скорее всего потребуется небольшая коррекция, т.к. отсеки у разных производителей имеют небольшие конструктивные отличия.

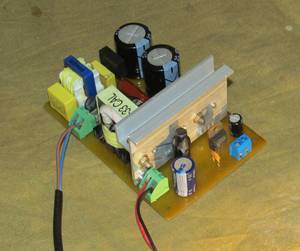

Силовые транзисторы VT1, VT3 и диодная сборка VD4 монтируются на небольших алюминиевых пластинках. Их габариты – по месту. В корпусе необходимо просверлить вентиляционные отверстия. Вентилятор придется разместить снаружи корпуса – без него длительная работа не гарантируется. Естественной вентиляции в данном случае недостаточно.

Как я переделывал шуруповёрт на работу от сети

И не забудьте про предохранитель FU1.

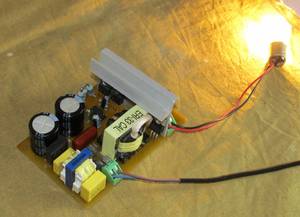

При первом включении блок лучше запитать от источника питания 20-25 В с током 100…200 МА. При этом резистор R3 временно шунтируется другим, с номиналом 1К. Если все нормально, на выходе будет 0,6…1 В. Можно посмотреть форму и частоту импульсов на вторичной обмотке трансформатора. Там должны быть прямоугольные импульсы со скважностью 50% и частотой 50…100 КГц. Частота определяется номиналами R4, C5.

Если все нормально, убираем временно установленный резистор 1К, включаем последовательно с блоком питания шуруповерта лампу накаливания на 60…100 Вт и включаем все это в сеть. В момент включения лампа кратковременно вспыхнет и погаснет, на выходе должно установиться напряжение около 12 В. Если все работает, убираем лампу и проверяем работу блока под нагрузкой около 1 Ом. Наконец, выбрасываем аккумуляторы, устанавливаем блок питания в корпус и проверяем работу шуруповерта в разных режимах.

Если эта конструкция Вас заинтересовала, можете ознакомиться с вариантами схемы от автора и его рекомендациями по самостоятельному изготовлению трансформатора. Также доступны для скачивания два моих варианта чертежа печатной платы в Sprint Layout.

Блок питания для шуруповерта 12–18в — как сделать своими руками?

Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор.

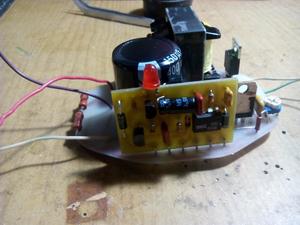

Нестандартное решение предлагают радиолюбители — сделать своими руками блок…

Варианты изготовления блоков питания для шуруповерта 18 В

Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

1. Заменить батарею на новую.
2. Приобрести н

Импульсный блок питания для шуруповерта 18 В своими руками

Самое слабое место в бытовых шуруповертах – это аккумулятор. Как любой гальванический элемент, он имеет свой срок эксплуатации. Аккумулятор для шуруповерта служит в среднем 3–4 года, не более, а затем подлежит утилизации. Кстати, утверждения, что при правильном уходе и обслуживании он прослужит 10 лет, явно преувеличены.

Как дать шуруповерту вторую жизнь при вышедшем со строя аккумуляторе?

Импульсный блок питания для шуруповерта 18 В: схема

Выход есть, и он не один. Можно приобрести новую аккумуляторную батарею. Но цена такого устройства может превысить стоимость всего инструмента в целом, купленного несколько лет назад. Поэтому наиболее приемлемым решением будет переоборудование шуруповерта под сетевое напряжение.

Варианты подключения шуруповерта в сеть 220 В

Одним из решений будет создание блока питания своими руками. Существует много вариантов схем создания самодельного блока питания:

• универсальный вариант;
• с двухполюсным резистором;
• с трехполюсным резистором;
• с усилителем;
• на стабилитроне и без;
• на одном фильтре.

Однако зарекомендовали себя как наиболее надежные импульсные модификации.

Комплектующие элементы схемы импульсного блока питания

Сделать импульсный блок питания для ручного инструмента 18 V своими руками совсем несложно. Для этого понадобится:

1. Выходной конденсатор 5 пФ.
2. Резистор.
3. Интегральный преобразователь отрицательной направленности.
4. Компаратор на две или три обкладки.
5. Низкоомный выпрямитель.
6. Канальные фильтры с лучевыми переходниками.
7. Принципиальная схема импульсного блока питания.

Подключение аккумуляторного шуруповерта к сети 220 В: сетевой адаптер

Привести в движение электропривод шуруповерта от сети напряжением 220 В может сетевой адаптер. Его можно приобрести в готовом виде – цена позволяет. Можно сделать самому. Покупной адаптер нужно вставить в корпус аккумулятора шуруповерта, предварительно вынув батареи. Единственный недостаток – небольшая длина шнура.

Сетевой адаптер для шуруповерта своими руками: материалы

Если есть необходимость сделать сетевой адаптер своими руками, то для этого идеально подойдет зарядка для ноутбука.

Процесс переделки аккумуляторного шуруповерта в сетевой несложный и не занимает много времени. Для этого нужно иметь:

1. Зарядное устройство от ноутбука.
2. Шуруповерт с аккумулятором, бывшим в употреблении.
3. Электрический провод.
4. Изоленту.
5. Паяльник и припой.
6. Кислоту.

Сетевой адаптер для шуруповерта своими руками: пошаговая инструкция

Процесс переделки включает в себя следующие действия:

• Сначала нужно обязательно померить выходное напряжение на устройстве. Оно должно составлять 19 В.
• После этого нужно взять аккумулятор и разобрать. Если он скручен винтами, то просто развинтить их, если склеен, то предварительно его необходимо обстучать резиновым молотком. Корпус вычистить от грязи и подготовить к дальнейшей работе, просверлив в нем отверстие для силового кабеля.
• Теперь нужно отрезать разъем и зачистить провода от изоляции.
• Аккумуляторную батарею не стоит выбрасывать сразу. Она какое-то время может служить противовесом. Центр тяжести шуруповерта смещен и находится в районе рукоятки. При удалении гальванических элементов его место изменится, и работать с инструментом будет неудобно.
• К проводам, идущим от клемм аккумулятора, нужно присоединить удлиненный кабель от зарядки ноутбука. Предварительно его необходимо пропустить через подготовленное отверстие в корпусе. Кабель можно припаять или сделать скрутку, заизолировав изолентой.
• Когда все готово, необходимо все уложить в корпус и проверить полярность. После этого протестировать шуруповерт.

Блок питания для аккумуляторного шуруповерта 18 В на основе электронного трансформатора

Еще одно решение переделки аккумуляторного шуруповерта под сеть 220 в – это использование электронного трансформатора.

Материалы для сборки трансформаторного блока питания

Для этого нужны следующие детали:

1. Электронный трансформатор ТОШИБА на 105 Вт или Камелион на 200–250 Вт. Последний прибор дополнительно имеет защиту от короткого замыкания.
2. Ультрабыстрые диоды КД213 или КД 2999, КД 2997 на 10 А в количестве 4 шт.
3. Дроссель из компьютерного блока питания.
4. Электролитический конденсатор 2200 мФ на 25 В.
5. Пленочный конденсатор на 220 нФ на 25 В.
6. Нагрузочный резистор 1–2 кОм.

Порядок действий при сборке трансформаторного блока питания

• Процесс начинается с доработки электронного трансформатора. На вторичную обмотку необходимо добавить 4 витка.
• После этого можно собирать диодный мост. Сборка схемы выполняется навесным монтажом или все размещается на печатной плате.
• Затем в цепь нужно установить дроссель. За ним впаивается конденсатор 2200 мФ на 25 В. Это оптимальная емкость прибора. Ни больше, ни меньше не нужно.
• Параллельно с электролитом необходимо установить пленочный конденсатор. Он нужен для того, чтобы остатки высокой частоты не повредили основной конденсатор, а проходили через пленочный.
• На выходе нужно установить нагрузочный резистор. Он обеспечит одно и то же значение напряжения, вне зависимости от нагрузки, и предохранит выход конденсаторов из строя.
• После этого в электронный трансформатор необходимо установить конденсатор для возможности запуска без нагрузки.
• Первый раз нужно включать блок питания в сеть при помощи контрольной лампочки на 40 Вт. Это необходимо, чтобы исключить короткое замыкание, возникшее, возможно, при перемотке трансформатора или сборке. Если лампа не загорелась, значит, все выполнено правильно.
• После этого контроль нужно снять и проверить блок под нагрузкой, подключив его к шуруповерту.
• Получившийся блок можно разместить в корпусе аккумулятора инструмента.

Читатель, ознакомившись с информацией, изложенной в данной статье, может вернуть своему шуруповерту вторую жизнь. Для этого достаточно выбрать самый приемлемый способ переделки аккумуляторного инструмента под сеть напряжением 220 В.

cxema.org — Блок питания для шуруповерта

У многих завалялись старые шуруповерты с никель кадмиевыми аккумуляторами, выкидывать их жалко, а покупать новые аккумуляторы довольно дорогое удовольно дорого. Но в то же время, валяясь без дела они никакой пользы приносить не будут. Возникает идея перевести их на сетевое питание.

Ранее я собирал мощный источник питания для шуруповерта на основе электронного трансформатора, в этот раз я решил сделать блок питания на IR2153.

Это классическая полумостовая схема. Питание микросхемы IR2153 берется с переменной линии, гаситься резистором, выпрямляется, фильтруется и поступает на микросхему.

Силовые ключи в моем случае — это высоковольтные N-канальные полевые транзисторы 10N60, на 600 вольт 10 ампер.

Выходной выпрямитель однополярный со средней точкой, построен на диодной сборке на 45 вольт и 30 ампер, хватит с головой.

На выходе, после выпрямителя стоят пара конденсаторов на 35 вольт, большая емкость в принципе не нужна, но желательно взять их с низким внутренним сопротивлением.

Трансформатор можно взять готовый, от любого компьютерного блока питания, в ноем случае откопал такой

Можно использовать трансформаторы удлинненного типа, такие часто ставят в блоки АТХ450 ватт, перематывать их также не нужно, штатные обмотки позволят получить напряжение на выходе около 12-15 вольт.

В моем случае возникли проблемы так, как я забыл по вертикали отзеркалить трансформатор на шаблоне платы, а когда уже заметил, плата была вытравлена, а пол схемы собрана. Трансформатор я перемотал, нагрел паяльником минут 10, затем аккуратно разобрал сердечник, убрал все штатные обмотки и намотал новые.

В случае использования трансформаторов таких же размеров от компьютерных бп и с учетом рабочей частоты микросхемы IR2153 первичная обмотка содержит около 40 витков проводом 0.8 мм, вториная обмотка мотается с расчетом 1 виток 3-3,5 вольта, в моем случае намотал 2 по 5 витков, выходное напряжение получилось около 17 вольт, но под нагрузкой будет немного меньше.
Диаметр провода обмотки  1,2мм, этого хватит чтоб получить на выходе приличный ток.

Расчеты можно сделать с помощью нашего мобильного приложения https://play.google.com/store/apps/details?id=pulse.transformer.pro

Пример расчета импульсного трансформатора

Платку старался сделать максимально компактной, она без проблем должна влезть в корпус 18-и вольтового никель кадмиевого  аккумулятора шуруповерта, но возможно придется платку легонько подточить.

Собранный блок питания может отдавать в нагрузку мощность около 200-250 ватт, а если использовать трансформатор удлиненного типа, с блока можно выкачивать гораздо больше.

Шуруповерт может потреблять от аккумулятора огромные токи 20-30 и даже 40 ампер, если патрон полностью остановить. Собранный блок питания защит не имеет и при жестких перегрузках может не выдержать. Настоятельно рекомендую трещетку на самом шуруповерте никогда не устанавливать в положение максимального усилия, это очень важно, трещетка и есть защита.

Условия охлаждения блока питания не ахти, транзисторы и диод необходимо обязательно установить на радиаторы, а в корпусе самого аккумулятора высверлить отверстия для воздушного охлаждения.

Для уменьшения габаритных размеров источника питания я исключил входные и выходные фильтры, так как нагрузкой у нас является двигатель шуруповерта, а не усилитель мощности или прочее чувствительное устройство.

Конденсаторы полумоста на 200 -250 вольт, емкость от 220 до 470мкФ, каждый конденсатор зашунтирован выравнивающим резистором, которые одновременно разряжают их после отключения блока от сети. Такие конденсаторы также можно выдрать из компьютерных блоков питания.

Полевые транзисторы любые n-канальные с током от 7 Ампер на напряжение 500-600 вольт, старайтесь выбирать ключи с малой емкостью затвора и сопротивлением открытого канала, ими легче управлять и греться будут меньше.

Пленочный разделительный конденсатор с емкостью 1-1,5мкФ желательно взять с расчетным напряжением 400 вольт, на крайний случай 250В.

Выходной выпрямитель — это мощный сдвоенный диод шотки, такие можно найти в компьютерных блоках питания, обратное напряжение сборки 40-45 вольт, ток чем больше, тем лучше.

Печатная плата тут

Как изготовить блок питания для шуруповерта 12в своими руками: схема сборки

Приобретая аккумуляторный шуруповерт, практически никто не задумывается о сроке службы аккумуляторных батарей. В зависимости от производителя и стоимости инструмента, аккумуляторы могут прослужить исправно и 5 лет, и менее года. Особенно это касается инструмента от безымянного производителя из Китая (а таких на рынке подавляющее большинство). Замена аккумуляторных батарей на новые по финансовым затратам сравнима с покупкой нового инструмента, поэтому часто возникает потребность сделать блок питания для шуруповерта 18В или 12В своими руками.

Аккумуляторный шуруповерт

Требования к источнику питания

Вне зависимости от того, на какое напряжение рассчитан шуруповерт, к блоку питания предъявляются особые требования: при высокой нагрузке на инструмент, например, при закручивании длинных шурупов в твердую древесину или в режиме сверления ток потребления двигателя может повышаться до десятка ампер. Если в режиме холостого хода потребляемый ток составляет не более 1-2 А и достаточно блока питания с мощностью 30-40 Вт, то для нормальной работы требуется мощность порядка 200 Вт.

С аккумуляторными батареями все просто. Специфика их работы такова, что они способны на короткое время выдавать большие токи, восстанавливая рабочее напряжение во время простоя. Возникает вопрос: зарядное устройство для любого шуруповёрта имеет малый вес и габариты, почему бы не использовать его в качестве источника напряжения? Ответ – однозначно нет. Зарядное устройство рассчитано на выдачу малого тока в течение длительного времени, нам же требуются большие токи на короткий срок. Поэтому внешний блок питания должен иметь запас по мощности.

Конструкция блока питания

Самодельные БП для шуруповертов могут иметь различные варианты схемотехнического и конструктивного исполнения:

• Встроенные в корпус стандартных аккумуляторов;
• В виде отдельного блока;
• Импульсные;
• Трансформаторные.

Теперь подробнее о каждом из них.

Встроенные

Несомненное преимущество встроенных устройств заключается в том, что из внешних деталей остается только лишь сетевой шнур маленького сечения. Самостоятельно изготовить такой блок питания под силу не всем. Тут требуется немалый опыт, поскольку малогабаритные мощные блоки питания можно сделать только по импульсной схеме. Трансформатор необходимой мощности классической конструкции в рукоять шуруповерта не поместится, а с подходящими габаритами будет иметь мощность в единицы ватт, чего хватит только для холостой работы.

Встроенный БП

Отдельный блок

Ввиду того, что блок питания находится вне корпуса шуруповерта, к нему не предъявляются ограничения по габаритам и массе, поэтому он может быть выполнен с желаемым запасом по мощности. Единственное ограничение – длина и площадь поперечного сечения соединительных шнуров между инструментом и источником питания, ведь, согласно закона Ома, при снижении напряжения при одинаковой мощности потребления растет ток, поэтому низковольтный шнур питания должен иметь большее сечение, чем сетевой на 220 В. К этому добавляется также требование по минимизации падения напряжения на проводах. Толстый шнур имеет повышенную массу и жесткость, что уменьшает удобство пользования инструментом.

Импульсные источники

Импульсные источники питания характеризуются тем, что понижающий трансформатор в них работает на повышенной частоте, в результате чего имеет минимальные габариты при той же мощности. Общие габариты устройства вполне позволяют разместить конструкцию в стандартном корпусе вместо неисправных аккумуляторов. Из минусов – сложность конструкции для самостоятельного повторения.

Трансформаторные устройства

Блоки питания на трансформаторах еще не потеряли своей актуальности ввиду простоты изготовления и надежности. Единственный минус таких изделий – большие габариты и масса, но это не существенно, когда устройство выполнено в виде отдельного блока и установлено стационарно.

Устройства на трансформаторах получили преимущественное распространение среди самодельных устройств, поэтому будут рассмотрены самым подробным образом.

Конструкция трансформаторного блока питания

Данное устройство характеризуется наличием следующих составных частей:

• Силовой трансформатор;
• Выпрямитель:
• Фильтр питания;
• Стабилизатор напряжения.

Силовой трансформатор представляет собой самую габаритную и тяжелую часть устройства. Он предназначен для преобразования высокого входного напряжения в низкое, соответствующее требованиям подключаемой нагрузки.

Задача выпрямителя состоит в преобразовании переменного напряжения в постоянное. Наибольшей эффективностью обладают мостовые схемы выпрямления, состоящие из четырех диодов или монолитного выпрямительного моста.

Фильтр сглаживает пульсации напряжения после выпрямительного моста.

Теоретически этих элементов достаточно для работы шуруповерта, но скачки напряжения в питающей сети, его просадки из-за увеличения нагрузки могут привести к нестабильной работе двигателя, а увеличение сверх нормы – к выходу из строя.

Задача стабилизатора состоит в поддержании стабильного напряжения на выходе, вне зависимости от величины нагрузки и уровня напряжения питающей сети.

Для самостоятельной сборки можно порекомендовать простую проверенную схему стабилизатора, которая отличается минимумом деталей и доступна для повторения любому, кто умеет держать в руках паяльник и пользоваться измерительными приборами.

Блок питания со стабилизатором

В приведенной схеме можно увеличить емкость конденсатора до 1000-2000 мкФ, а транзисторы использовать типов КТ807, КТ819 с любой буквой.

Основная проблема состоит в подборе трансформатора с необходимым уровнем выходного напряжения. Оно должно быть несколько больше того, что требуется для инструмента, поскольку часть будет оставаться на элементах стабилизатора. Для нормальной работы стабилизатора требуется, чтобы выпрямленное напряжение превышало стабилизированное на несколько вольт. Слишком много нельзя, поскольку его излишек будет падать на ключевом транзисторе, нагревая его, а низкое значение в ряде случаев приведет к снижению выходного напряжения.

Обратите внимание! После мостового выпрямителя и фильтра значение постоянного напряжение будет превышать входное переменное примерно в 1.4 раза.

Таким образом, блок питания для шуруповерта на 12В требует трансформатор с выходным напряжением 12-14 В переменного тока.

Важно! Транзистор обязательно должен крепиться на радиатор охлаждения.

Использование блока питания компьютера

Собрать блок питания для шуруповерта с двигателем 12В своими руками рационально из блока питания от компьютера. Стандартные напряжения материнской платы и внешних устройств компьютера составляют:

• + 3.3 В;
• + 5 В;
• + 12 В;
• – 12 В.

Стандартные БП способны выдавать в цепи +12 В ток до 10-15 А, что абсолютно приемлемо для большинства моделей шуруповертов. На разъемах питания необходимое напряжение присутствует на черном (масса) и желтом проводах. Остальные провода не нужны, и их желательно отпаять прямо на плате блока питания, чтобы они не мешались и не создавали повода для замыкания.

Компьютерный БП

В некоторых случаях, возможно, использовать компьютерный блок питания для шуруповерта 14 В. Правда будет наблюдаться небольшое падение мощности. А вот шуруповерты на 16 и 18 Вольт с такими устройствами работать не будут. При наличии квалификации можно внести в схему стандартного блока питания изменения с целью повышения напряжения, но рядовому пользователю такое обычно не под силу.

Обратите внимание! Все сказанное относится к устаревшим, но еще встречающимся блокам питания АТ. Более современные ATX требуют некоторых переделок для возможности включения, поскольку оно организовано на материнской плате компьютера специальной схемой.

При должной аккуратности это можно сделать самостоятельно. Для этого на самом большом разъеме устройства нужно найти провод зеленого цвета. Замыкая его через кнопку на черный провод массы, можно включить блок питания.

Разъем блока АТХ

Используя любой источник, не требуется вносить каких-либо изменений в конструкцию инструмента. Для подачи напряжения следует воспользоваться корпусом от неисправных аккумуляторов, просверлив в нем отверстия для питающих проводов. Сами проводники нужно аккуратно, не расплавив пластик, припаять к выходным клеммам, строго соблюдая полярность.

Собранную конструкцию требуется поместить в подходящий корпус и, при необходимости, снабдить ручкой для переноски.

Бестрансформаторные устройства

В интернете можно встретить рекомендации по переделке пускорегулирующих устройств мощных люминесцентных ламп (экономок) для использования в качестве блока питания шуруповерта. Но мало где говорится, что такие конструкции имеют гальваническую связь с сетью переменного тока и пользоваться ими небезопасно. Не следует повторять подобные конструкции и подвергаться риску удара электрическим током.

Конструирование внешнего источника может послужить временной мерой в качестве замены аккумуляторов, поскольку именно мобильность и независимость от сети являются основным преимуществом аккумуляторных устройств. Неудобно, когда шнур питания путается и мешает работать, особенно в труднодоступных местах.

Видео
