Как своими руками собрать рейсмус из электрорубанка не потратив денег?

Прежде чем приступить к рассмотрению изготовления рейсмуса своими руками, давайте выясним, что это такое и для чего он нужен.

Рейсмусом называют деревообрабатывающий станок, который с минимальными потерями материала строгает брус до заданной толщины.

Важно отличать фуговальный станок от рейсмуса, поскольку заготовка до рейсмусования должна быть отфугована.

Фуговальный станок снимает неровности древесины и делает поверхность ровной, а рейсмусовый станок предназначен для чистовой обработки и применяется для получения точных размеров бруса или доски.

В связи с этим необходимо уяснить для себя, что через рейсмусовый станок вы будете прогонять заведомо подготовленный брус для получения соответствующих размеров, а не деревяшку без какой-либо предварительной обработки.

Рассмотрим устройство самодельного рейсмуса

    Какие компоненты сюда входят?
  • Самое главное — это электрорубанок, к выбору которого необходимо подойти со всей серьезностью, зависящей от поставленных задач.
  • Некоторое количество обычной фанеры, толщина которой зависит от выбранной вами конструкции.
  • Горсткой саморезов для крепления к основанию собранного из доски 60х200х1000
  • И двух реек в качестве направляющих.

Простейшая конструкция, которую можно собрать за 30-40 минут уже сейчас. Пример того как можно сделать рейсмус из рубанка и подручных средств приведен на фото.

Откручивает каркас с электрорубанком

Крепление электрорубанка снизу

Быстро, просто и доступно. Если вы не гонитесь за большой точностью, то этот вариант, который вполне вам подойдет.

Поскольку количество деталей для изготовления рейсмуса не так много и они не отличаются какой-то замысловатой формой, то нет смысла делать чертежи. Пока вы будете их чертить, сосед, посмотрев это видео, уже соберет рейсмус.

Собираем рейсмус из электрорубанка самостоятельно

Правда в этом случае на изготовление придется потратить гораздо больше времени и потребует от вас наличие электролобзика, фанеры толщиной 10 мм, шпильки М 10х1,5 для изготовления регулировочного винта, саморезов и терпения.

Деталь на выходе будет точнее, настроить оборудование под нужный размер легче, работать приятнее, правда, широкую доску уже не обработать.

В любом случае решать вам, все зависит от того, что нужно на данный момент. И еще один пример, который сделать не составит труда.

Правда, максимально возможные размеры обрабатываемой детали на этом станке ограничены высотой 100 мм, шириной 110 мм.

И еще один вариант. Какой из них выбрать дело вкуса и зависит от наличия подходящих материалов, времени и желания.

Есть нюанс в точном изготовлении рам, но если постараться, то можно сделать все точно и красиво. Так же этот рейсмус можно легко превратить во фрезерный станок, что немаловажно в наше кризисное время.

Рейсмус своими руками видео чертежи

Содержание

  1. Классификация и возможности
  2. Устройство и принцип действия
  3. Самодельный станок-рейсмус в собственной мастерской: выбор параметров
  4. Производство и сборка
  5. Стол и рама будущего станка
  6. Ножевой вал
  7. Регулировочные болты и подача заготовок
  8. Подготовка станка к работе
  9. Безопасная работа на станке
  10. Описание инструмента
  11. Преимущества самодельных станков
  12. Изготовление рейсмуса своими руками
  13. Необходимые материалы
  14. Пошаговая инструкция
  15. Безопасное в использовании оборудование
  16. Правила работы на фрезерах

Рейсмусовые станки по дереву являются разновидностью строгально-фуговальных, и предназначены для точного изготовления «в размер» досок с определённым поперечным сечением. В отличие от строгального деревообрабатывающего оборудования такие агрегаты оснащаются устройствами прижима и подачи, а также могут одновременно обрабатывать несколько заготовок. Универсальность современных рейсмусовых станков повышается, если в комплект инструмента входят не только плоские, но и фигурные ножи.

Классификация и возможности

Исполнение рассматриваемых агрегатов может быть довольно разнообразным. Классифицируют станки по следующим признакам:

  1. По типу привода. Самодельные мини-устройства могут иметь и ручной привод, но в большинстве случаев используют всё-таки электрический привод. При этом бытовые модели комплектуются двигателем на 220 В, а профессиональные – на 380 В.
  2. По типу подачи. В схеме станка может быть одна или две пары подающих роликов, соответственно, в первом случае потребуется сделать прижим обрабатываемой заготовки к столу более мощным, не исключаются также вибрации в момент врезания. Двусторонние валковые подачи более совершенны и удобны в работе. Ряд зарубежных фирм (Makita, DeWalt и др.) комплектуют свои изделия узлами автоматической подачи, но эта опция оправдывает себя лишь при значительных программах выпуска однотипной продукции.
  3. По числу ножевых валов. Это определяет, сколько разных профилей может одновременно обрабатывать станок. Правда, соответственно увеличится и количество операторов.
  4. По функциональным возможностям. Устройство рейсмусовых станков позволяет сделать не только размерную обработку полуфабриката, но и последующую его калибровку. Это исключает появление поперечных сколов, вмятин и прочих дефектов, которые могут появиться на обработанной поверхности в случае несоблюдения технологии фугования или при чрезмерно большой подаче исходного материала.
  5. По своим технологическим характеристикам. На практике рассматриваемое оборудование производят с диапазоном мощностей 1…40 кВт, при частоте вращения вала до 10000…12000 мин -1 , ширине строгания до 1350 мм, ходе до 50 м/мин и толщине исходной заготовки 5…160 мм.

Кроме того, некоторые модели различаются способом регулировки зазоров и устройством подшипникового узла главного привода.

Устройство и принцип действия

Типовой рейсмусовый станок по дереву может успешно заменить две единицы оборудования: механический приводной фуганок и строгальный станок (поперечный – для коротких изделий, или продольный – для длинных).

Самодельный рейсмусовый станок

Наиболее простая схема рейсмусового станка (с односторонней подачей исходного материала) включает в себя следующие узлы:

  1. Приводной электродвигатель.
  2. Передачу. Она может быть стандартной клиноременной, зубчатой, с вариатором, а также со сменными шкивами (последний вариант отличается минимальными значениями передаваемой мощности, а потому применяется лишь в маломощном оборудовании).
  3. Ножевой вал. Может иметь несколько инструментов с разной конфигурацией. Особо удачными считаются спиральные ножи, которые при своей работе издают минимальный шум.
  4. узел верхнего направления, который, в свою очередь, состоит из пары вальцев – переднего и заднего. Передний валец имеет рифлёную поверхность: для того, чтобы улучшить сцепление с деревом, и предупредить возможное изменение направления движения обрабатываемой доски. Задний валец всегда выполняется гладким;
  5. узла прижима, который предотвращает заклинивание стружки и возможное трещинообразование материала. Конструктивно прижим можно сделать в виде когтевых захватов, внедряющихся в древесину, а можно и в виде массивного металлического элемента, снабжённого подпружиненными зубьями;
  6. узла нижнего направления, облегчающего подачу заготовки в рабочее пространство;
  7. стола с приспособлениями для регулировки технологических зазоров между вальцами верхнего и нижнего прижимов;
  8. станины, на которой располагаются все остальные элементы рабочей схемы станка.

Принцип работы рейсмусового станка

Агрегаты с устройством двухсторонней подачи отличаются тем, что снабжаются дополнительным узлом выдвижения ножевого вала. В связи с этим заменить инструмент для его переустановки с одного типоразмера на другой (либо с целью последующей заточки) значительно легче.

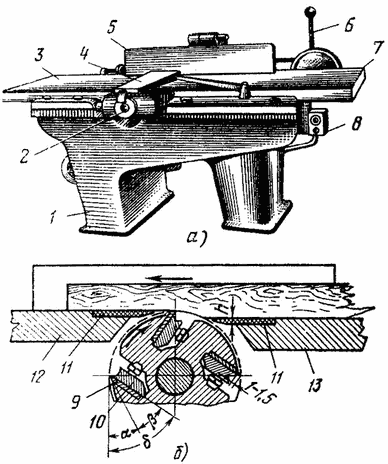

Устройство рейсмусового станка

Работает рейсмусовый станок так. Крутящий момент от электродвигателя через передачи сообщается ножевому валу. Подлежащая обработке доска заводится в зазор и прижимается вначале к нижним, а потом – к верхним прижимным вальцам. При этом заготовка захватывается рифлёным валком, и подаётся к инструменту. Перед врезанием полуфабрикат зажимается между верхним и нижним направляющим устройством, что обеспечивает надёжную фиксацию материала при его обработке. Прижимное устройство обеспечивает своевременный отвод стружки из-под вращающегося инструмента. В момент схода заготовки с заднего направляющего вальца, в передний задаётся следующее изделие, после чего процесс повторяется.

Самодельный станок-рейсмус в собственной мастерской: выбор параметров

На рынке имеется значительное количество разнообразных моделей рассматриваемого оборудования, как от отечественных производителей (Корвет, Энкор, Красный Металлист и пр. ) так и импортного производства. В последних вариантах преобладают сомнительные китайские бренды, которые не отличаются надёжностью в работе, а, кроме того, часто имеют заниженные, против паспортных, параметры. В таких случаях, а также, если предлагаемые станки не вписываются в имеющиеся размеры площади, есть смысл изготовить рейсмус своими руками.

Сразу стоит отметить, что ряд узлов и деталей лучше приобретать, нежели попытаться сделать своими руками. Это, в первую очередь, касается самого ножевого вала вместе с подшипниками крепления: самодельные варианты не будут отличаться необходимой точностью сопряжения, в результате чего деталь будет сильно перегреваться при нагрузке.

При выборе схемы станка руководствуются имеющимися чертежами (можно найти в Интернете), но перед этим стоит уточнить ряд элементов устройства. Например, если в одном агрегате есть необходимость совместить фуганок и рейсмус, то целесообразно сделать оборудование с двухсторонним приводом. Тогда с одной стороны устройства можно производить предварительное прострагивание заготовки, а с другой стороны – вести окончательную обработку дерева «в размер».

Также надо определиться с наибольшей длиной ножевого вала: самодельный станок с валом более 500 мм может потерять жёсткость при работе на твёрдых сортах дерева: груши, граба, дуба. В результате по поверхности доски могут пойти волнообразные гребни высотой до 1 мм, что потребует дальнейшей обработки полуфабриката. Посадочные размеры и диаметр необходимо сделать такими, чтобы на самодельном оборудовании можно было получать плинтусные, багетные профили, а также другие декоративные элементы из дерева.

При выборе конструкции следует в полной мере предусмотреть и меры безопасности при последующей эксплуатации агрегата. Самодельный рейсмусовый станок Станки своими руками должен иметь надёжное ограждение рабочей зоны стола, а также исключать вероятность обратного хода доски при чрезмерной величине зазора, а также её разрушение во время обработки.

Анализируя имеющиеся чертежи самодельных устройств, стоит иметь в виду, что наличие в столе двух нижних прижимов снизит усилие задачи доски в рабочее пространство, поскольку заготовка будет перемещаться по гладкой поверхности валка, а не по столу.

Производство и сборка

Изготовление станка начинают со станины. Для этих целей целесообразно использовать трубчатый стальной прокат с поперечным сечением не менее 60×40 мм: труба отличается повышенной жёсткостью и моментом сопротивления, что положительно скажется на точности операций, производимых на самодельном агрегате. Элементы конструкции соединяют сваркой. Её можно заменить сборным вариантом, но он менее предпочтителен — сборка стола и станины с применением уголка и соединительных шпилек диаметром от М30 вынудит часто проверять их затяжку.

Для подающих роликов можно использовать валки от старой стиральной машины: их обрезиненная поверхность вполне справится с поставленными задачами. Вальцы растачивают под диаметр имеющихся подшипников, учитывая требуемое значение диапазона регулировки. В самодельных рейсмусовых станках этот процесс можно сделать и вручную, вращением рукоятки.

Для изготовления стола самодельного агрегата подойдёт широкая шлифованная доска из лиственницы или дуба. Древесина хорошо гасит возникающие вибрации, но для повышения антикоррозионных показателей, и с точки зрения пожарной безопасности её стоит пропитать огнестойкими составами или креозотом. Соединение стола со станиной может быть болтовым.

3d модель самодельного рейсмуса

При выборе двигателя следует соотнести максимально необходимый крутящий момент с потребностями обработки. Как правило, достаточно электродвигателя мощностью 5…6 кВт, с числом оборотов до 3500…4000 в минуту.

Для обеспечения безопасности самодельный станок должен быть ограждён съёмным кожухом. Его можно сделать из тонколистовой стали (толщиной 0,6…0,8 мм).

Необходимые комплектующие – подшипники, ножи, шкивы, крепёжные изделия — подбираются в соответствии со спецификацией к чертежам самодельного рейсмус- станка.

При сборке самодельного станка необходимо:

  1. обеспечить максимальную ровность поверхности стола;
  2. отбалансировать все вращающиеся части в статическом и динамическом режимах;
  3. предусмотреть удобную регулировку положения стола;
  4. проверить надёжность устройства ограждения подвижных элементов.

Самодельный рейсмусовый станок проверяется на холостом ходу. Если все узлы работают верно, проверяют агрегат на рабочем режиме, после чего окрашивают все неподвижные части атмосферостойкой краской.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мастера, которые часто работают с теми или иными деревянными заготовками, сталкиваются с необходимость осуществлять строгание большого количества досок для придания им привлекательного внешнего вида. При этом также необходимо выравнивать их толщину, делать их поверхность гладкой, благодаря чему материал можно будет использовать для производства мебели, отделки помещений или во многих других подобных целях. Лучше всего для выполнения таких работ подходит рейсмусовый станок по дереву.

Сейчас стоимость такого типа оборудования достаточно высокая, даже в том случае, если это небольшой станок для использования в домашней мастерской. В результате этого сделать такую покупку может далеко не каждый. В таком случае правильным решением будет сделать рейсмусовый станок своими руками по готовым чертежам. В итоге, на обычном рабочем столе можно будет самому быстро и качественно строгать разнообразные деревянные заготовки.

Стол и рама будущего станка

Перед тем, как начинать самому делать рейсмус по дереву, следует определиться с его конструкцией, ознакомиться с готовыми чертежами(в конце статьи). Вся конструкция должна располагаться на рабочем столе так, чтобы вокруг него можно было свободно ходить для подачи материала. Такой инструмент можно использовать и в домашней мастерской, поскольку размеры его совсем небольшие.

Главное – чтобы поверхность стола, где он будет находиться, была максимально ровной для предотвращения возникновения сильных вибраций.

Чтобы сделать такое оборудование для домашнего использования, обычно подходит следующая конструкция. Рабочий стол станка и его рама являются сварными, для этого используется металлический уголок и квадратная труба размеров 50×50 и 40 миллиметров соответственно. В принципе, при сборе стола и основания станка можно использовать материалы не только таких, но и любых других размеров, но следует помнить, что чем массивнее будут используемые элементы, тем более устойчивым будет оборудование, и тем меньшие вибрации будут возникать при его работе.

Чтобы сделать рейсмусовый станок для домашней мастерской, понадобятся:

  • сверлильный станок;
  • токарный станок;
  • сварочный аппарат;
  • дрель;
  • болгарка.

Ножевой вал

Следующий элемент, наличие которого в рейсмусовом станке является обязательным, – ножевой вал. Это основная часть станка, которая и осуществляет обработку деревянных заготовок. Оптимальным вариантом является покупка готовой конструкции с буксами, поскольку самодельные валы очень сложно сделать хорошо сбалансированными. Подходящим вариантом будет использование трехсот миллиметрового вала, в конструкции которого есть три ножа. Шкивы вала и двигателя лучше всего выбирать ступенчатыми, что же относится к оборотам вала, то оптимальным вариантом будет 4000-7000 оборотов за минуту.

Для работы такого вала подойдет асинхронный двигатель с мощностью 4-5 кВт. Важным преимуществом подобного выбора является тот факт, что сделав станок с таким двигателем, его можно будет запускать от однофазного электрического тока, что значительно сокращает затраты и сложность в использовании оборудования.

Прижимные ролики лучше всего выточить самостоятельно, также неплохим вариантом будет использовать готовые детали от старых стиральных машин советского образца. Раму роликов нужно сделать сварной на подпружиненных болтах.

Регулировочные болты и подача заготовок

Согласно используемому чертежу, стол для установки рейсмусового станка необходимо устанавливать на регулировочные болты, что даст возможность при необходимости отрегулировать его. Чтобы максимально точно отрегулировать плоскость стола, а также предотвращать необходимость регулировки каждого болта по отдельности, к ним можно приварить велосипедные звездочки, соединив их цепью. Пружины можно взять от клапанов с двигателя любого грузовика.

В используемом чертеже ручная подача заготовок. Но всегда есть возможность усовершенствовать конструкцию, оснастив стол для станка системой автоматической подачи заготовок. В таком случае заготовка будет очень плавно подаваться в станок, что обеспечит точное снятие требуемого слоя древесины при строгании.

Кроме того, нелишним будет использование специальных вальцов, которые будут прижимать заготовку к рабочей поверхности в процессе ее обработки. Качественно сделать это вручную очень сложно, в то время, как вальцы справляются с такой задачей «на отлично».

На этом сборка рейсмусового станка закончена. Чтобы предотвратить образование коррозии и грибков, рекомендуется покрасить все металлические части такого самодельного оборудования. Не нужно красить только нижнюю рабочую часть инструмента, которая и будет осуществлять обработку материала.

Подготовка станка к работе

Независимо от того, какой рейсмус используется – самодельный или заводской, перед проведением любых работ его необходимо настроить для работы. От этого напрямую будет зависеть не только качество выполняемых работ, но еще и безопасность работника, который использует такое оборудование при обработке деревянных заготовок.

Кроме того, при подготовке к работе необходимо помнить, что в случае значительного заполнения стола при необходимости одновременной подачи нескольких деталей по всей ширине стола, в процессе строгания щита большой ширины или тому подобных работ давление в подающих вальцах необходимо отрегулировать так, чтобы оно было повышенным, поскольку в подобных случаях работы сопротивление резанию значительно увеличивается. Если же осуществляется обработка деталей небольшой ширины или стол заполнен не полностью, чтобы не допустить смятия древесины при ее обработке давление в вальцах следует уменьшить до нужного уровня.

Безопасная работа на станке

Перед каждым началом работы на станке необходимо тщательно проверять правильность положения ножей, а также уровень их заточки. Ножевой вал всегда должен быть огражден. На самодельном рейсмусовом станке нельзя обрабатывать детали, длина которых меньше, чем расстояние между валами.

Для предотвращения возможности получить ту или иную травму категорически запрещено ремонтировать, настраивать или чистить станок, а также чистить рабочий стол со станком при его работе.

Подавать заготовки дерева на рабочий стол и в сам станок необходимо торец в торец, при этом необходимо использовать всю ширину стола.

Выполнив универсальный в использовании рейсмус своими руками, можно будет существенно упростить обработку пиломатериалов, сэкономив на покупке профессионального инструмента. Рейсмусы используются для строгания пиломатериалов и придания поверхностям идеальной ровной формы. Самодельные станки отличаются универсальностью в использовании, позволяя гарантировать качественную обработку пиломатериалов и придание им необходимой формы.

Описание инструмента

Рейсмусы — это станки для обработки древесины, которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.

Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.

Преимущества самодельных станков

Фуговальный станок своими руками отличается универсальностью использования. Функциональных возможностей такого оборудования будет достаточно для качественной обработки древесины. На самодельных станках можно не только строгать пиломатериалы, но и выполнять финишную обработку досок, придавая им необходимую толщину и идеально ровную поверхность.

К преимуществам изготовленных своими руками рейсмусов можно отнести следующее:

  • Простота устройства рейсмусового станка по дереву.
  • Функциональность и универсальность использования.
  • Доступная стоимость используемых компонентов.
  • Возможность последующей модернизаций.
  • Надежность и ремонтопригодность техники.

Для изготовления самодельного рейсмуса своими руками можно использовать электрорубанок, на основе которого выполняется станок, позволяющий осуществлять качественную обработку древесины, в том числе строгание, обработку кромок и снятие фаски. Необходимо лишь подобрать качественный проект изготовления самодельного рейсмуса, что и станет залогом выполнения надежного и универсального в использовании оборудования.

Изготовление рейсмуса своими руками

В интернете можно найти различные схемы исполнения самодельных фуганков, которые отличаются функциональностью и простотой в изготовлении. В последующем следует придерживаться имеющейся на руках схемы, подбирая соответствующие компоненты и правильно собирая станок, функционал которого будет полностью отвечать требованиям домовладельцев.

Необходимые материалы

Существует множество вариантов изготовления самодельных строгальных станков, которые будут отличаться своей основой. Проще всего такой инструмент выполнить на основе электрорубанка или электролобзика.

Для выполнения рейсмуса потребуется следующее:

  • Электрорубанок.
  • Отвертки и ключи.
  • Линейка и уголок.
  • Шуруповёрт.
  • Приводные звездочки.
  • Велосипедная цепь.
  • Брусья и планки из дерева.
  • Лист фанеры толщиной 15 миллиметров.
  • Длинные резьбовые винты.

Фанера и брус потребуются для изготовления основы станка и ручного стола, на который в последующем будет крепиться электрорубанок и другие элементы, отвечающие за функционал и безопасность использования оборудования.

Необходимо использовать качественную древесину, которую дополнительно рекомендуется обработать пропитками от гниения.

Пошаговая инструкция

Изготовление рейсмуса не представляет сложности, поэтому с выполнением такого оборудования справится практически каждый.

Необходимо будет выполнить следующую работу:

  • Лист фанеры толщиной 15 миллиметров обрезается прямоугольником с шириной в 400 миллиметров и длиной в 500 миллиметров.
  • В середине прямоугольника выполняют крепление-подставку, к которой в последующем будет крепиться электрорубанок. Подставка под рейсмус делается из куска фанеры и с тыльной стороны к основе крепится шурупами, что позволит гарантировать прочность и надёжность выполненного своими руками станка.
  • Выполняется платформа под электрорубанок. В платформе выполняют проём, который по своим размерам идентичен форме электрорубанка. Используемый электроприбор крепится к платформе шурупами и зажимами.
  • На основе платформы монтируется приводной механизм, который отвечает за подъем и опускание платформы с рейсмусом. В углах основы крепятся винты, имеющие крупную резьбу. В последующем на установленных винтах крепятся четыре звёздочки.
  • Из фанеры выполняются небольшие подставки, на которые устанавливается платформа с верхней частью рейсмуса. Подставки крепятся к платформе шурупами или аналогичным крепежом. Необходимо продумать грамотное расположение кабеля от электрорубанка, который должен находиться на небольшом удалении от рабочей пилы рейсмуса.
  • Фиксируют ручку, которая предназначается для регулировки расположение платформы. Проще всего зафиксировать ручку на длинный винт с крупной резьбой или закрепить её сразу несколькими саморезами.
  • На заключительном этапе работы устанавливается индикатор и мерная планка.
  • С помощью мерной планки можно будет измерить толщину обрабатываемых пиломатериалов. Её можно выполнить из небольшого куска пластмассовой или деревянной линейки. Индикатор можно сделать из указки или жестяной полоски.

Это самая простая конструкция рейсмуса, выполнить которую можно в домашних условиях. В сети можно найти различные чертежи рейсмуса из электрорубанка своими руками, которые будут отличаться своим функционалом и способом изготовления.

В последующем можно модернизировать выполненную базовую конструкцию станка, добавив дополнительные инструменты, что расширяет функциональные возможности оборудования.

Безопасное в использовании оборудование

Выполняя любой деревообрабатывающий самодельный станок, необходимо позаботиться о безопасности работы на оборудовании. Фреза по возможности должна быть закрыта защитными приспособлениями, а работа на станке, где рабочий режущий элемент не имеет какой-либо защиты, запрещается. Большинство самодельных схем изготовления рейсмуса имеют качественную защиту электрорубанка, что позволяет исключить травмы при работе с таким оборудованием.

  • Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
  • Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.

При соблюдении простейших мер безопасности работа на рейсмусе не будет представлять какой-либо сложности, а сам станок прослужит в течение многих лет. на самодельных станках можно будет выполнять качественную обработку древесины, сэкономив на приобретении промышленных фрезеров.

Правила работы на фрезерах

Знание правил работы на рейсмусе позволит повысить качество обработки пиломатериалов, избавив домовладельца от каких-либо сложностей с эксплуатацией сделанного им инструмента.

Правила работы следующие:

  • Шпильку станка устанавливают в правильное положение.
  • В зависимости от размеров обрабатываемых деталей задают ход рейсмуса, для чего фиксируют направляющий брусок.
  • Станок слегка наклоняют, что открывает режущую часть шпильки, закладывают внутрь обрабатываемый пиломатериал, после чего инструмент натягивают на себя, это позволяет режущей головке снять тонкий слой древесины.
  • Раз за разом выполняют поступательные движения головкой рейсмуса, снимая слой древесины с обрабатываемых пиломатериалов, добиваясь их идеально ровной поверхности.

Правильно собранный рейсмусный фрезер на основе электрорубанка по функциональным возможностям, эффективности и производительности не будет уступать дорогому заводскому оборудованию. Потребуется лишь отыскать в интернете качественную схему изготовления рейсмуса и в последующем следовать чертежам, собирая электрический станок. Проще всего такой инструмент выполнить на основе электрического рубанка, который монтируется на фанерной основе. Простейшей рейсмус, изготовленный самостоятельно, будет отличаться функциональностью в использовании, гарантируя качественную обработку древесины.

24 лучших бесплатных приложения для рисования цифрового искусства (2022)

Приложения для рисования помогают создавать простые изображения, называемые векторной графикой. В этих приложениях есть множество кистей, с помощью которых можно рисовать. Многие подобные программы можно использовать для легкого создания реалистичных эскизов.

Ниже приведен тщательно отобранный список лучших приложений для рисования (искусство) с их популярными функциями и ссылками на веб-сайты. Список содержит как открытое (бесплатное), так и коммерческое (платное) программное обеспечение.



Лучший выбор

Adobe Fresco

Adobe Fresco — простая в использовании программа для векторного рисования. Это позволяет превратить ваши идеи в дизайн. Это приложение имеет встроенные векторные кисти.

Посетите Adobe Fresco

Имя Платформа Ссылка
👍 Adobe Fresco Windows, Mac, iPad, Android Узнать больше
👍 Adobe Photoshop Windows, Mac Узнать больше
Артрейдж Windows, Android, Mac, iOS Узнать больше
Colorcinch Windows, Mac, iPad, Android Узнать больше
Эскиз Adobe Photoshop Windows, Mac Узнать больше

1) Adobe Fresco

Adobe Fresco — простая в использовании программа векторного рисования.

Это позволяет превратить ваши идеи в дизайн. Это приложение имеет встроенные векторные кисти. Программное обеспечение позволяет настроить панель инструментов, чтобы оставить только те кисти, которые вам нравятся.

Особенности:

  • Это приложение для рисования имеет встроенный график и перспективную сетку для наброска любой диаграммы.
  • Это одно из лучших приложений для рисования для ПК, которое позволяет вам нарезать области холста
  • В композицию можно включать изображения из нескольких источников.
  • Вы можете хранить свой рисунок в облаке.
  • Это приложение позволяет вам поделиться своим рисунком с друзьями и семьей.
  • Это позволяет вам публиковать свою работу на Behance (сайт цифрового маркетинга).
  • Поддерживает новейшее оборудование для рисования Adobe Ink, Adonit Jot Touch и другие.
  • Эта программа предлагает широкий спектр эффектов, таких как внутреннее свечение, тиснение, внешнее свечение и многое другое.
  • Вы можете установить сочетания клавиш.
  • Вы можете использовать эту программу для регулировки яркости и контрастности изображения.
  • Вы можете загрузить этот инструмент для создания эскизов в 2D и 3D. Рисунки.

Посетите Adobe Fresco >>

2) Adobe Photoshop

Photoshop — это приложение для ретуширования фотографий и редактирования изображений. Adobe публикует его для Windows и macOS. Этот инструмент предлагает вам создавать, улучшать, редактировать иллюстрации, изображения и иллюстрации. Adobe Photoshop — важный инструмент для дизайнеров, художников-графиков, фотографов, веб-разработчиков и творческих профессионалов.

Особенности:

  • Вы можете подключиться к социальной сети Behance.
  • Имеет умные фильтры повышения резкости.
  • Поддерживает несколько кистей разных размеров.
  • Создан с использованием генераторной технологии.
  • Изображения, отредактированные с помощью Photoshop на мобильном устройстве, могут автоматически сохраняться в облаке.
  • Позволяет легко отменить и повторить изменения.
  • Интеллектуальная функция повышения частоты дискретизации для подготовки к печати изображений с низким разрешением.
  • Полезный инструмент для рисования фигур.
  • Поддерживает условные действия, помогающие автоматизировать утомительные и повторяющиеся задачи.
  • Обеспечивает коррекцию цвета одним щелчком мыши.
  • Вы можете легко ретушировать фотографию.

Посетите Adobe Photoshop

3) Artrage

Artrage — это приложение, предлагающее множество реалистичных инструментов для рисования. Программа позволяет создавать нежные акварельные мазки, похожие на текстуру холста.

Особенности:

  • Настройте кисть так, как вам нравится.
  • Предлагает кисти для масляной живописи.
  • Каждое действие можно записать.
  • Artrage предоставляет учебник по рисованию.
  • Поддерживает телефон или планшет.
  • Инструмент можно использовать в Win или macOS.

Посетите Artrage >>

4) Colorcinch

Colorcinch — это фотоэффект и инструмент редактирования на основе искусственного интеллекта. Это приложение для рисования позволяет мгновенно создавать, редактировать и превращать фотографии в персонализированные произведения искусства. Это также поможет вам сохранять и систематизировать ваши проекты в Интернете.

Особенности:

  • Сохраняйте и организуйте свои проекты в Интернете.
  • Предлагает регулируемые фильтры и эффекты картомайзера
  • Предоставляет широкий выбор функций для индивидуальной настройки и украшения ваших работ.
  • Вы можете получить доступ к своим работам и продолжить редактирование из любой точки мира.

Посетите Colorcinch >>

5) Adobe Photoshop Sketch

Adobe Photoshop Sketch — это инструмент, позволяющий создавать рисунки с использованием таких инструментов, как ручка, карандаши, акварель, маркеры и т. д. Это приложение доступно как для Android, так и для iOS. .

Особенности:

  • Поддерживает интеграцию с Behance.
  • Встроенный график и сетки для удобного рисования.
  • Он предлагает облачную библиотеку для быстрого доступа к вашим произведениям искусства.
  • Помогите сделать коллаж из набросков.
  • Поддерживает оборудование для рисования, такое как Fifty-three и Adobe Ink.
  • Вы можете отправлять эскизы в Adobe Illustrator для печати с высоким разрешением.

Посетите Adobe Sketch

6) GIMP

GIMP — это бесплатное программное обеспечение для цифрового рисования с открытым исходным кодом. Полная форма GIMP — это программа обработки изображений GNU. Он используется для редактирования и ретуширования изображений, рисования произвольной формы, преобразования изображений в различные форматы и более специализированной работы. Эта программа выпущена под лицензией GPLv3+ и доступна для macOS, Microsoft Windows и Linux.

Особенности:

  • Эффективное управление цветом.
  • Эта программа цифрового искусства поставляется с настраиваемым пользовательским интерфейсом.
  • Помогает ретушировать цифровые фотографии, снятые камерой.
  • Имеет основные функции векторной графики.
  • Поддерживает различные аппаратные устройства, включая MIDI-контроллер, USB и т. д.
  • Это одно из лучших бесплатных художественных приложений, позволяющее с легкостью улучшать фотографии.
  • Экспорт в JPEG, PNG, GIF, TIFF и другие форматы файлов.
  • Вы можете открывать неограниченное количество изображений одновременно.
  • GIMP поддерживает полный альфа-канал.

Ссылка: https://www.gimp.org/

7) Pencil Sketch

Pencil Sketch — это простой в использовании редактор для создания скетчей из фотографий. Это приложение позволяет вам выбрать изображение из вашей галереи или захватить его с помощью камеры.

Это одно из лучших бесплатных приложений для рисования, которое помогает создавать наброски с плавными изгибами и краями.

Особенности:

  • Улучшите фото одним касанием.
  • Предоставляет множество фотоэффектов, фильтров и рамок
  • Эта бесплатная программа для рисования предлагает стикеры.
  • Программное обеспечение может помочь вам преобразовать фотографии в мультяшные фотографии в стиле каракулей.
  • Отрегулируйте контрастность, экспозицию, насыщенность и цветовую температуру.
  • Вы можете повысить резкость размытой фотографии.
  • Позволяет рисовать и добавлять текст.

Ссылка: https://play.google.com/store/apps/details?id=com.dumplingsandwich.pencilsketch&hl=en_IN

8) PENUP — поделитесь своими рисунками

PENUP — это инструмент для рисования, который поможет вам делать наброски. Позволяет раскрашивать рисунки. Это приложение позволяет вам находить рисунки популярных произведений искусства и художников.

Особенности:

  • Это одно из лучших бесплатных приложений для рисования, которое поможет вам удобно рисовать эскизы.
  • Вы можете испытать себя с новыми темами.
  • Позволяет использовать графику в реальном времени.
  • Поделитесь своими рисунками с другими людьми.
  • Поддерживает комментирование рисунков.

Ссылка: https://play.google.com/store/apps/details?id=com.sec.penup&hl=en_IN

9) SketchBook

SketchBook — это программа, которая используется для создания иллюстраций. Вы можете использовать это приложение на Android и iOS.

Особенности:

  • Вы можете преобразовывать бумажные рисунки в цифровую форму.
  • Это бесплатное приложение для рисования предлагает штрихи карандашом, которые выглядят как настоящие.
  • Предоставляет чертеж для чертежа.
  • Вы легко рисуете линии.
  • Это приложение имеет простой пользовательский интерфейс.

Ссылка: https://play.google.com/store/apps/details?id=com.adsk.sketchbook&hl=en

10) Pencil Photo Sketch-Sketching Drawing Photo Editor

Pencil Photo Sketch is фоторедактор для создания эскизов из фотографий. Это одно из лучших бесплатных приложений для рисования, позволяющее преобразовывать ваши изображения в цветные или нарисованные от руки карандашные наброски.

Особенности:

  • Простой в использовании пользовательский интерфейс.
  • Он обеспечивает карандашный набросок, мультипликацию, рисование силуэтов и многое другое.
  • Поддерживает многие цветные карандаши и эффекты фотораскрашивания.
  • Вы можете быстро отфильтровать свою фотографию.
  • Имеет простой дизайн пользовательского интерфейса.
  • Это приложение для рисования эскизов позволяет вам делиться своими работами с помощью сайтов социальных сетей, таких как Instagram, Facebook и Twitter.

Ссылка: https://play.google.com/store/apps/details?id=com.hqgames.pencil.sketch.photo&hl=ru_IN

11) ibis Paint X

ibis Paint X — универсальное приложение для рисования. Это одно из лучших бесплатных приложений для рисования, содержащее более 800 шрифтов, 64 фильтра, 335 кистей и многое другое. Это приложение обеспечивает удобный и плавный процесс рисования. Программное обеспечение поможет вам записать процесс рисования в виде видео.

Особенности:

  • Вы можете добавлять слои в свой эскиз.
  • Позволяет установить непрозрачность и смешивать слои.
  • Предлагайте фильтры для карты градации кривой и облака.
  • Вы можете установить такие параметры кисти, как толщина, непрозрачность и угол.
  • Обеспечивает обзор кисти в режиме реального времени.

Ссылка: https://play.google.com/store/apps/details?id=jp.ne.ibis.ibispaintx. app&hl=en_IN

12) Kawaii Easy Drawing: Как рисовать шаг за шагом

Kawaii Easy Drawing: How to draw Step by Step — бесплатная книга для рисования для детей. Это одно из лучших бесплатных приложений для рисования, которое предоставляет шаги анимации, чтобы показать подробные шаги по рисованию мультфильмов. Вы можете использовать его для рисования цветов, роз, животных и многого другого.

Особенности:

  • Можно использовать без Wi-Fi.
  • Предоставляет частную галерею.
  • Содержит множество уроков.
  • Предлагает множество инструментов для работы со шрифтами.
  • Ежедневное обновление новыми мультфильмами и комиксами.
  • Имеет большое разнообразие категорий.

Ссылка: https://play.google.com/store/apps/details?id=drawing.lessons.sketch.how.to.draw.portrait&hl=en_IN

13) PaperColor

PaperColor — программа для рисования. Это приложение имеет разные стили библиотек цветов. Это одно из лучших бесплатных приложений для рисования, которое поможет вам рисовать что угодно с планшета или телефона.

Характеристики:

  • Предлагает рукописную подпись после завершения работы.
  • Предоставляет линейку и ластик.
  • На фото можно рисовать.
  • В нем есть базовая карта, которая поможет вам научиться рисовать.
  • Вы можете поделиться своими работами с другими людьми.

Ссылка: https://play.google.com/store/apps/details?id=com.eyewind.paperone&hl=en_US

14) Inspire Pro

Inspire Pro — приложение для рисования для iPad. Это приложение поможет вам смешивать цвета мазками кисти. Это одно из лучших бесплатных программ для рисования, которое позволяет вам просматривать галерею. Программное обеспечение позволяет вам добавить название вашего произведения искусства.

Особенности:

  • Предлагает широкий выбор кистей.
  • Вы можете просмотреть видео созданной вами работы.
  • Автоматически записывает мазки во время рисования.
  • Поддержка рисования с помощью Apple Pencil.
  • Отрегулируйте непрозрачность и размер цветной кисти.
  • Вы можете настроить глубину штриха.

Ссылка: https://snowcanoe.com/InspirePro/index.html

15) Procreate

Procreate — это приложение, позволяющее создавать эскизы и рисунки на iPad. Это одна из лучших бесплатных программ для рисования, содержащая библиотеку кистей, углей, чернил и многого другого. Это позволяет рисовать или рисовать любым цветом.

Особенности:

  • Обеспечивает функцию перетаскивания.
  • Выберите и нанесите цвет на холст, чтобы заполнить его.
  • Предлагает мультисенсорные жесты.
  • Обтекаемые штрихи для плавных кривых.
  • Поддержка полного управления шрифтом, включая кернинг (расстояние между двумя символами), базовую линию и многое другое.
  • Имеет инструменты балансировки цвета.
  • Вы можете добавить глубины своему искусству.

Ссылка: https://procreate.art/

16) Drawing Desk: Draw, Paint, Color, Doodle & Sketch Pad

Drawing Desk: Draw, Paint, Color, Doodle & Sketch Pad — бесплатное приложение для устройств Android. Это приложение поможет вам начать рисовать, делать наброски и раскрашивать. Он позволяет рисовать изображения животных, овощей, фруктов и многого другого.

Особенности:

  • Предлагает 3D кисти и наклейки.
  • Эскиз ручкой, карандашом, наполнением ведра, акварелью.
  • Вы можете масштабировать холст для рисования.
  • Предлагает цветовую палитру с сенсорными цветовыми темами и палитрами.
  • С помощью волшебных кистей вы можете создавать уникальные сенсорные эффекты.
  • Поделитесь своим рисунком с друзьями и семьей.
  • Опубликуйте свои работы на Facebook или Instagram.
  • Вы можете работать в автономном режиме без подключения к W-Fi.

Ссылка: https://play.google.com/store/apps/details?id=com.axis.drawingdesk.v3&hl=en_IN

17) Pixelmator

Pixelmator Pro — графический редактор для создания профессиональных изображений. Это приложение имеет набор инструментов, которые можно использовать для редактирования и ретуши фотографий.

Особенности:

  • Более 200 готовых шаблонов дизайна
  • Этот инструмент поддерживает несколько GPU (графический процессор).
  • Вы можете удалить нежелательные цвета с фотографии.
  • Эта бесплатная программа для рисования позволяет настроить любой символ из шаблонов.
  • У Pixelmator есть коллекция кистей ручной работы.
  • Вы можете смешивать и комбинировать любые специальные рисунки или эффекты.
  • Позволяет ретушировать любую фотографию так, как вам нужно.

Ссылка: https://www. pixelmator.com/pro/

18) Pencil Sketch Photo – Художественные фильтры и эффекты

Pencil Sketch Photo – Художественные фильтры и эффекты – это простое приложение, которое поможет вам ваши изображения в карандашный рисунок. Это приложение позволяет импортировать фото с камеры или из галереи.

Особенности:

  • Предлагает более 15 фильтров эскизов.
  • Вы можете делать реалистичные наброски.
  • Карандашный набросок Фото позволяет вам поделиться своей работой с коллегами.
  • Позволяет редактировать изображения из любого места в любое время.
  • Это приложение для рисования поддерживает Facebook, Whatsapp и обмен электронной почтой.

Ссылка: https://play.google.com/store/apps/details?id=com.droid8studio.sketch.photo

19) Бумага от Wetransfer

Бумага от Wetransfer — это инструмент, позволяющий делать рисунки. Это приложение позволяет вам делиться своей окончательной работой в режиме реального времени с комментариями и реакциями.

Особенности:

  • Позволяет делать наброски, печатать и рисовать.
  • Это приложение поможет вам вырезать, складывать, перемещать и исправлять фотографии.
  • Позволяет синхронизировать работу между устройствами.
  • Вы можете легко делать фотоколлажи.
  • Предоставляет множество трюков с рисованием.

Ссылка: https://wetransfer.com/paper

20) Tayasui Sketches

Tayasui Sketches — это инструмент, позволяющий легко создавать реалистичные наброски. Этот инструмент обеспечивает влажную акварель, которая позволяет смешивать два или более цветов. Он поддерживает неограниченное количество слоев для рисования сложных рисунков.

Особенности:

  • Вы можете создавать резервные копии своей работы в iCloud.
  • Предлагает акриловые и масляные кисти.
  • Эта онлайн-программа для рисования предлагает умный способ рисовать большие области одним мазком.
  • Вы можете добавить глубины своим рисункам.
  • Tayasui Sketches позволяет смешивать цвета для получения идеального оттенка.
  • Поддерживаемые платформы: Mac, iOS и Android.

Ссылка: https://tayasui.com/sketches/

21) Marmoset Hexels

Marmoset Hexels — это приложение для рисования, дизайна и анимации на основе сетки. Это приложение предоставляет палитру, позволяющую отслеживать цвета.

Особенности:

  • Позволяет растрировать изображение.
  • Поддерживает рисование с помощью геометрии.
  • Обеспечивает возможность попиксельного рисования.
  • Можно использовать на Mac и ПК.
  • Вы можете экспортировать свою работу в SVG или PSD.
  • Это приложение позволяет легко собрать холст (область рисования).

Ссылка: https://marmoset.co/hexels/

22) Affinity Designer

Affinity Designer — это приложение для работы с векторной графикой, которое помогает улучшить рабочий процесс и творческие способности. Это приложение обеспечивает предварительный просмотр в реальном времени. Вы можете использовать его для создания сложных рисунков. Программа позволяет связывать символы.

Особенности:

  • Вы можете управлять более чем 1000 объектов.
  • Позволяет упорядочивать слои с рисунками.
  • Обеспечивает представление схемы для точного выбора.
  • Вы можете создать векторное или растровое изображение одним щелчком мыши.
  • Вы можете сохранить свою историю.
  • Предлагает настраиваемые сочетания клавиш для рисования в Интернете.
  • Поддерживаемые форматы файлов: PSD, PDF, AI, JPG, SVG и другие.

Ссылка: https://affinity.serif.com/en-us/designer/

23) Сборка

Сборка — это инструмент, который предлагает быстрый и простой способ создания дизайна. Этот инструмент может рисовать основные фигуры, заливки, наклейки и штрихи. Это приложение для рисования на iPhone позволяет экспортировать файл в формате SVG.

Особенности:

  • Это онлайн-приложение для рисования позволяет вам вырезать, пересекать и комбинировать объекты.
  • Поддерживает группировку, масштабирование и поворот объектов.
  • Это приложение поможет вам отредактировать фигуру так, как вам нравится.
  • Вы можете работать на iPhone и iPad с помощью карандаша Apple.
  • Позволяет создавать дизайны без какого-либо опыта.

Ссылка: https://www.pixiteapps.com/apps/assembly-vector-graphic-design-app/

24) Concepts

Concepts — это приложение, которое содержит естественные инструменты для рисования векторной графики. Это приложение имеет библиотеку, содержащую большое разнообразие объектов и кистей. Это позволяет легко перетаскивать объекты.

Особенности:

  • Это реалистичное приложение для рисования позволяет создавать собственные объекты.
  • Позволяет импортировать PDF-файлы.
  • Вы можете экспортировать свой дизайн в виде вектора.
  • Предлагает широкий выбор кистей.
  • Вы можете использовать это приложение на мобильном телефоне.
  • Позволяет рисовать технические чертежи, не переключаясь на новый документ.
  • Вы можете управлять изображениями, слоями и многим другим.

Ссылка: https://concepts.app/en/

Часто задаваемые вопросы
Лучшие бесплатные приложения для рисования для цифровых художников
Имя Платформа Ссылка
👍 Adobe Fresco Windows, Mac, iPad, Android Узнать больше
👍 Adobe Photoshop Windows, Mac Узнать больше
Артрейдж Windows, Android, Mac, iOS Узнать больше
Colorcinch Windows, Mac, iPad, Android Узнать больше
Эскиз Adobe Photoshop Windows, Mac Узнать больше

Как начать рисовать в Illustrator

Руководство пользователя Отмена

Поиск

  1. Руководство пользователя Illustrator
  2. Знакомство с Illustrator
    1. Знакомство с Illustrator
      1. Новые возможности Illustrator
      2. Общие вопросы
      3. Системные требования Illustrator
      4. Иллюстратор для Apple Silicon
    2. Рабочая область
      1. Основы рабочего пространства
      2. Учитесь быстрее с помощью панели Illustrator Discover
      3. Создание документов
      4. Панель инструментов
      5. Сочетания клавиш по умолчанию
      6. Настройка сочетаний клавиш
      7. Введение в монтажные области
      8. Управление монтажными областями
      9. Настройка рабочего пространства
      10. Панель свойств
      11. Установить предпочтения
      12. Сенсорное рабочее пространство
      13. Поддержка Microsoft Surface Dial в Illustrator
      14. Отмена изменений и управление историей дизайна
      15. Повернуть вид
      16. Линейки, сетки и направляющие
      17. Специальные возможности в Illustrator
      18. Безопасный режим
      19. Посмотреть работу
      20. Использование панели Touch Bar с Illustrator
      21. Файлы и шаблоны
    3. Инструменты в Illustrator
      1. Обзор инструментов
      2. Инструменты выбора
        1. Выбор
        2. Прямой выбор
        3. Выбор группы
        4. Волшебная палочка
        5. Лассо
        6. Монтажная область
      3. Инструменты навигации
        1. Рука
        2. Повернуть вид
        3. Зум
      4. Инструменты для рисования
        1. Градиент
        2. Сетка
        3. Конструктор форм
      5. Текстовые инструменты
        1. Тип
        2. Введите по пути
        3. Вертикальный тип
      6. Инструменты для рисования
        1. Ручка
        2. Добавить опорную точку
        3. Удалить опорную точку
        4. Анкерная точка
        5. Кривизна
        6. Линейный сегмент
        7. Прямоугольник
        8. Прямоугольник со скругленными углами
        9. Эллипс
        10. Полигон
        11. Звезда
        12. Кисть
        13. Кисть-клякса
        14. Карандаш
        15. Формирователь
        16. Срез
      7. Инструменты модификации
        1. Поворот
        2. Отражение
        3. Весы
        4. Ножницы
        5. Ширина
        6. Свободное преобразование
        7. Пипетка
        8. Смесь
        9. Ластик
        10. Ножницы
    4. Быстрые действия
      1. Ретро-текст
      2. Неоновый светящийся текст
      3. Старый школьный текст
      4. Перекрасить
      5. Преобразование эскиза в вектор
  3. Illustrator для iPad
    1. Введение в Illustrator для iPad
      1. Обзор Illustrator для iPad
      2. Illustrator на iPad: часто задаваемые вопросы
      3. Системные требования | Иллюстратор на iPad
      4. Что можно или нельзя делать в Illustrator на iPad
    2. Рабочая область
      1. Рабочая область Illustrator на iPad
      2. Сенсорные ярлыки и жесты
      3. Сочетания клавиш для Illustrator на iPad
      4. Управление настройками приложения
    3. Документы
      1. Работа с документами в Illustrator на iPad
      2. Импорт документов Photoshop и Fresco
    4. Выберите и расположите объекты
      1. Создание повторяющихся объектов
      2. Смешивание объектов
    5. Рисование
      1. Рисование и редактирование контуров
      2. Рисование и редактирование фигур
    6. Тип
      1. Работа с шрифтом и шрифтами
      2. Создание текстовых рисунков по траектории
      3. Добавьте свои собственные шрифты
    7. Работа с изображениями
      1. Векторизация растровых изображений
    8. Цвет
      1. Применение цветов и градиентов
  4. Облачные документы
    1. Основы
      1. Работа с облачными документами Illustrator
      2. Общий доступ и совместная работа над облачными документами Illustrator
      3. Делитесь документами для просмотра
      4. Обновление облачного хранилища для Adobe Illustrator
      5. Облачные документы Illustrator | Общие вопросы
    2. Устранение неполадок
      1. Устранение неполадок при создании или сохранении облачных документов Illustrator
      2. Устранение неполадок с облачными документами Illustrator
  5. Добавление и редактирование содержимого
    1. Рисование
      1. Основы рисования
      2. Редактировать пути
      3. Нарисуйте пиксельную графику
      4. Рисование с помощью инструментов «Перо», «Кривизна» или «Карандаш»
      5. Рисование простых линий и фигур
      6. Трассировка изображения
      7. Упростить путь
      8. Определение сетки перспективы
      9. Инструменты для работы с символами и наборы символов
      10. Настройка сегментов пути
      11. Создайте цветок за 5 простых шагов
      12. Перспективный рисунок
      13. Символы
      14. Рисование путей с выравниванием по пикселям для рабочих веб-процессов
    2. 3D-объекты и материалы
      1. О 3D-эффектах в Illustrator
      2. Создание 3D-графики
      3. Изображение карты поверх 3D-объектов
      4. Создать 3D-текст
    3. Цвет
      1. О цвете
      2. Выберите цвета
      3. Использование и создание образцов
      4. Настройка цветов
      5. Использование панели «Темы Adobe Color»
      6. Цветовые группы (гармонии)
      7. Панель «Цветовые темы»
      8. Перекрасьте свою работу
    4. Покраска
      1. О покраске
      2. Краска с заливками и штрихами
      3. Группы быстрой заливки
      4. Градиенты
      5. Щетки
      6. Прозрачность и режимы наложения
      7. Применить обводку к объекту
      8. Создание и редактирование рисунков
      9. Сетки
      10. Узоры
    5. Выберите и расположите объекты
      1. Выбор объектов
      2. слоев
      3. Группировать и расширять объекты
      4. Перемещение, выравнивание и распределение объектов
      5. Объекты стека
      6. Блокировка, скрытие и удаление объектов
      7. Копировать и дублировать объекты
      8. Вращать и отражать объекты
      9. Переплетение объектов
    6. Изменение формы объектов
      1. Обрезка изображений
      2. Преобразование объектов
      3. Объединить предметы
      4. Вырезать, делить и обрезать объекты
      5. Марионеточная деформация
      6. Масштабирование, сдвиг и искажение объектов
      7. Смешивание объектов
      8. Изменение формы с помощью конвертов
      9. Изменение формы объектов с эффектами
      10. Создавайте новые фигуры с помощью инструментов Shaper и Shape Builder
      11. Работа с динамическими углами
      12. Усовершенствованные рабочие процессы изменения формы с поддержкой сенсорного ввода
      13. Редактировать обтравочные маски
      14. Живые фигуры
      15. Создание фигур с помощью инструмента «Создание фигур»
      16. Глобальное редактирование
    7. Тип
      1. Добавление текста и работа с текстовыми объектами
      2. Создание маркированных и нумерованных списков
      3. Управление текстовой областью
      4. Шрифты и типографика
      5. Тип формата
      6. Импорт и экспорт текста
      7. Формат абзацев
      8. Специальные символы
      9. Создать тип по пути
      10. Стили символов и абзацев
      11. Вкладки
      12. Текст и введите
      13. Поиск отсутствующих шрифтов (рабочий процесс Typekit)
      14. Обновление текста из Illustrator 10
      15. Арабский и еврейский шрифт
      16. Шрифты | Часто задаваемые вопросы и советы по устранению неполадок
      17. Создать 3D текстовый эффект
      18. Креативный типографский дизайн
      19. Тип масштабирования и поворота
      20. Интервал между строками и символами
      21. Переносы и разрывы строк
      22. Улучшения текста
      23. Орфографические и языковые словари
      24. Формат азиатских символов
      25. Композиторы для азиатских сценариев
      26. Создание текстовых дизайнов с помощью объектов смешивания
      27. Создание текстового плаката с помощью Image Trace
    8. Создание спецэффектов
      1. Работа с эффектами
      2. Графические стили
      3. Создать тень
      4. Атрибуты внешнего вида
      5. Создание эскизов и мозаик
      6. Тени, свечение и растушевка
      7. Сводка эффектов
    9. Веб-графика
      1. Передовой опыт создания веб-графики
      2. Графики
      3. СВГ
      4. Создание анимации
      5. Срезы и карты изображений
  6. Импорт, экспорт и сохранение
    1. Импорт
      1. Размещение нескольких файлов
      2. Управление связанными и встроенными файлами
      3. Информация о ссылках
      4. Невстроенные изображения
      5. Импорт изображения из Photoshop
      6. Импорт растровых изображений
      7. Импорт файлов Adobe PDF
      8. Импорт файлов EPS, DCS и AutoCAD
    2. Библиотеки Creative Cloud в Illustrator
      1. Библиотеки Creative Cloud в Illustrator
    3. Сохранить
      1. Сохранить работу
    4. Экспорт
      1. Использование иллюстраций Illustrator в Photoshop
      2. Экспорт обложки
      3. Сбор активов и экспорт в пакетах
      4. Файлы пакетов
      5. Создание файлов Adobe PDF
      6. Извлечь CSS | Иллюстратор CC
      7. Параметры Adobe PDF
      8. Информация о файле и метаданные
  7. Печать
    1. Подготовка к печати
      1. Настройка документов для печати
      2. Изменить размер и ориентацию страницы
      3. Укажите метки обрезки для обрезки или выравнивания
      4. Начните работу с большим холстом
    2. Печать
      1. Надпечатка
      2. Печать с управлением цветом
      3. Печать PostScript
      4. Предустановки печати
      5. Следы принтера и кровотечения
      6. Распечатать и сохранить прозрачную иллюстрацию
      7. Ловушка
      8. Печать цветоделения
      9. Печать градиентов, сеток и цветовых сочетаний
      10. Белая надпечатка
  8. Автоматизация задач
    1. Объединение данных с помощью панели переменных
    2. Автоматизация с помощью скриптов
    3. Автоматизация с действиями
  9. Устранение неполадок
    1. Проблемы со сбоями
    2. Восстановление файлов после сбоя
    3. Проблемы с файлами
    4. Поддерживаемые форматы файлов
    5. Проблемы с драйвером устройства GPU
    6. Проблемы с устройством Wacom
    7. Проблемы с файлом DLL
    8. Проблемы с памятью
    9. Проблемы с файлом настроек
    10. Проблемы со шрифтом
    11. Проблемы с принтером
    12. Поделиться отчетом о сбое с помощью Adobe
    13. Повышение производительности Illustrator
Начните на iPhone или iPad, доработайте и закончите на рабочем столе!

Является ли создание идей, отслеживание или создание прототипов на iPad или iPhone началом рабочего процесса дизайна?

Попробуйте Adobe Illustrator Draw — приложение для вашего iPad или iPhone. Draw включает в себя ваши любимые инструменты и функции векторного рисования в обтекаемом современном интерфейсе. Вы можете рисовать линии, фигуры и иллюстрации произвольной формы, используя десять слоев рисования и слой фотографий. А когда вы вернетесь за свой рабочий стол, подключение к Creative Cloud позволит легко вносить последние штрихи в Illustrator или Photoshop.

Важное напоминание:

Adobe Illustrator Draw больше не будет доступен для загрузки в App Store и Google Play Store с 19 июля 2021 г. Если у вас уже установлено приложение, вы можете продолжать использовать его до 10 января 2022 г. Чтобы насладиться перерывом: бесплатный опыт с аналогичными и расширенными функциями, попробуйте Adobe Fresco бесплатно. Ваши ресурсы Draw будут автоматически перенесены при первом входе в Fresco.

Векторная графика (иногда называемая векторными фигурами или векторными объектами ) состоит из линий и кривых, определяемых математическими объектами, называемыми векторами , которые описывают изображение в соответствии с его геометрическими характеристиками.

Вы можете свободно перемещать или изменять векторную графику без потери деталей и четкости, поскольку они не зависят от разрешения — они сохраняют четкие края при изменении размера, печати на принтере PostScript, сохранении в файле PDF или импорте в векторную графику. заявление. В результате векторная графика является лучшим выбором для иллюстраций, таких как логотипы, которые будут использоваться в различных размерах и на различных носителях.

Векторные объекты, которые вы создаете с помощью инструментов рисования и форм в Adobe Creative Cloud, являются примерами векторной графики. Вы можете использовать команды «Копировать» и «Вставить» для дублирования векторной графики между компонентами Creative Cloud.

Когда вы рисуете, вы создаете линию, называемую путь . Путь состоит из одной или нескольких прямых или изогнутые сегменты . Начало и конец каждого сегмента отмечены опорными точками , которые работают как штифты, удерживающие провод на месте. Путь может быть закрыто (например, круг), или открытый , с различными конечными точками (для например, волнистая линия).

Вы изменить форму пути, перетащив его опорные точки, направление 91 564 точки в конце линий направления , которые появляются в опорных точках или на самом сегменте пути.

Компоненты пути

A. Выбранная (непрерывная) конечная точка B. Выбранная анкерная точка C. Невыбранная опорная точка  D. Изогнутая сегмент пути E. Линия направления F. Направление точка

Пути могут иметь два типа опорных точек: угловые точки и гладкие точки. В угловой точке путь резко меняется. направление. В гладкой точке сегменты пути соединяются как непрерывная кривая. Вы можете нарисовать путь, используя любую комбинацию угловых и гладких точек. Если вы нарисуете неправильную точку, вы всегда можно изменить.

Точки на пути

A. Четыре угловых наконечника B. Четыре гладких точек C. Комбинация углов и гладкие точки

Угловая точка может соединять любые два прямых или изогнутых сегмента, а гладкая точка всегда соединяет два изогнутых отрезка.

Угловая точка может соединять как прямые отрезки, так и изогнутые сегменты.

Не путайте угловые и гладкие точки с прямыми и изогнутыми сегментами.

Контур пути называется штрихом . Цвет или Градиент, применяемый к внутренней области открытого или закрытого контура, называется заполнить . Штрих может иметь вес (толщину), цвет, штриховой узор (Illustrator и InDesign) или стилизованная линия шаблон (InDesign). После создания контура или формы вы можете изменить характеристики его обводки и заполнения.

В InDesign каждый контур также отображает центр точка , которая отмечает центр фигуры, но не является частью фактического пути. Вы можете использовать эту точку, чтобы перетащить путь, чтобы выровнять путь с другими элементами или выбрать все опорные точки на пути. Центральная точка всегда видна; это не может быть скрыто или удален.

При выборе точки привязки соединяющий криволинейные сегменты (или выберите сам сегмент), точки привязки соединительных сегментов отображают маркеры направления , которые состоят из 91 564 линий направления 91 565, которые заканчиваются в 91 564 направлениях точка с. Угол и длина направляющих линий определяют форма и размер изогнутых сегментов. Перемещение направления точек изменяет форму кривых. Линии направления не отображаются в окончательный вывод.

Гладкая точка всегда имеет две линии направления, которые движутся вместе как единое целое. Когда вы перемещаете линию направления на гладкая точка, изогнутые сегменты по обе стороны от точки регулируются одновременно, сохраняя непрерывную кривую при этом якорная точка.

Для сравнения, угловая точка может иметь два, одно направление или не иметь направления линии, в зависимости от того, соединяет ли он два, один или ни одного изогнутого сегмента, соответственно. Линии направления угловых точек поддерживают угол используя разные ракурсы. Когда вы перемещаете линию направления на углу точка, только кривая на той же стороне точки, что и это направление линия регулируется.

После выбора опорной точки (слева) появляются линии направления на любых изогнутых сегментах, соединенных точкой привязки (справа). Настройка линий направления на гладкой точке (слева) и угловой точке (справа)

Линии направления всегда касаются (перпендикулярно радиусу of) кривая в опорных точках. Угол каждого направления линия определяет наклон кривой и длину каждого направления линия определяет высоту или глубину кривой.

Перемещение и изменение размера линий направления изменяет наклон кривых.

В Illustrator вы можете показать или скрыть опорные точки, линии направления и точки направления выбрав «Просмотр» > «Показать края» или «Просмотр» > Скрыть края.

При работе с опорными точками и путями иногда может понадобиться видеть линии направления (ручки), а иногда они могут мешать. Вы можете показать или скрыть линии направления для нескольких выбранных узловых точек. Для одной точки привязки линии появляются всегда.

Вы можете выбрать отображение или скрытие линий направления для каждого выбора или установить предпочтения для отображения линий направления.

Показать или скрыть линии направления для выбранные опорные точки

  1. Используйте инструмент прямого выбора, чтобы выбрать нужный опорные точки.

  2. На панели управления нажмите «Показать маркеры для нескольких выбранных». Точки привязки  > или Скрыть маркеры для нескольких выбранных опорных точек .

  1. Выберите «Правка» > «Установки» > «Отображение выделения и привязки» (Windows) или «Illustrator» > «Установки» > «Отображение выделения и привязки» (macOS).

  2. В области «Отображение точки привязки и ручки» укажите любую из следующих:

    Размер

    Переместите ползунок, чтобы изменить размер отображения узловых точек, маркеров и ограничивающих рамок.

    Выделение якорей при наведении курсора мыши

    Выделяет опорную точку, расположенную непосредственно под мышью курсор.

    Стиль ручки

    Задает отображение конечных точек ручки (точки направления):

    Показать ручки, когда выбрано несколько якорей

    Отображает линии направления на всех выбранных опорных точках, когда вы используете инструмент «Прямой выбор» или инструмент «Групповое выделение», чтобы выбрать объект. Если вы не выберете этот параметр, линии направления отображается для точки привязки, если это единственная выбранная точка привязки на этом пути, или если сегмент Безье для линии направления выбрана и точка привязки, от которой проходит линия направления не выбран.

Illustrator поддерживает следующие режимы рисования:

  • Рисовать нормально () 

  • Рисовать сзади ()

  • Рисовать внутри ()

Прямоугольник с точками, как показано на рисунке. C отображается, когда активен объект с режимом Draw Inside.

Нормальный режим рисования является режимом рисования по умолчанию. Вы можете выбрать режимы рисования на панели «Инструменты» под инструментом «Выбор цвета».

Панель «Режимы рисования»

Чтобы переключаться между режимами рисования, щелкните панель «Режимы рисования». на панели Инструменты и выберите режим рисования. Вы также можете использовать сочетание клавиш Shift+D для циклического переключения режимов рисования.

Параметры, Вставить, Вставить на место и Вставить на все Артборд поддерживает режимы рисования. Однако вставить в На команды «Спереди» и «Вставить сзади» рисунок не влияет. режимы.

Режим Draw Behind

Режим Draw Behind позволяет рисовать позади всех иллюстраций на выбранном слое, если не выбрана никакая иллюстрация. Если произведение искусства выбран, новый объект рисуется непосредственно под выбранным объект.

Режим ничьей за спиной учитывается в следующих случаях:

  • Создание новых слоев

  • Размещение символов

  • Размещение файлов из меню файлов

  • Использование Alt+Drag to Dupticate Obtride

  • Использование Paste and Paste на Alt to Doplicate Obtride

  • Использование Paste and Paste At Art Artbarts

  • Использование Paste and Paste At Artbarts

  • .

Режим рисования внутри

Режим рисования внутри позволяет вам рисовать внутри выбранного объект.
