Рейсмус своими руками – как сделать простое устройство? + видео
Чтобы ваша работа по переносу чертежей и созданию ровных линий проходила намного быстрее, сделайте рейсмус своими руками. Этот инструмент станет вашим неотъемлемым помощником и позволит сэкономить немало личного времени, сил и средств.
Основные характеристики и использование рейсмуса
Многие строители и плотники используют рейсмус для создания заготовок, при разметке линий на деревянных плоскостях и поверхностях. Использование этого инструмента позволит сократить время многих работ в несколько раз, особенно если в вашем арсенале раньше были только карандаш и измерительная линейка. Именно тут кроется главное преимущество. Несмотря на то, что вы можете чертить линии на деревянных поверхностях с помощью карандаша и вдоль, и поперек волокон, наносимые им линии будут иметь разную толщину на разных этапах работ, поскольку его грифель “затуппяется”.
Шпильки или лезвия рейсмуса оставляют тонкую линию на всем пути “следования” устройства, исключая любые возможные колебания. Однако здесь есть и недостаток. Например, если вы используете не грифель, а шпильки в качестве инструмента для нанесения линий, на обрабатываемом материале будут оставаться пусть и еле видные, однако не удаляемые следы. Впрочем их достаточно легко скрыть под другими частями и деталями заготовок. Рейсмус может использоваться при:
- Разметке середины доски для фугования и роспуска;
- Разметке разнообразных соединений.
Чтобы узнать, как сделать деревообрабатывающий настольный станок (рейсмус), даже самой простой конструкции, прежде всего, ознакомьтесь с конструкцией инструмента. Устройство состоит из четырех элементов: штанги, фиксаторов, колодки и шпилек. С помощью колодки, которая передвигается вдоль штанги, будет измеряться расстояние от нее до шпилек, а фиксация осуществляется благодаря винтовому зажиму. Штанга, чаще всего, имеет измерительную шкалу, благодаря которой можно легко настроить инструмент на необходимый размер, не прибегая ни к каким дополнительным маневрам с настройкой.
Делаем простой рейсмус по дереву своими руками
Многим кажется, что делать рейсмус самостоятельно – не столь выгодно, поскольку придется потратить средства на закупку деталей, материалов, тратить время на создание устройства. Однако все не так очевидно, поскольку инструменты эконом-класса значительно хуже по качеству и не столь надежны, как устройства, которые сделаны в “домашних условиях”.
Тем более что рейсмус можно использовать во многих строительных областях: при работе с деревянными изделиями, металлом, для переноски чертежей на будущие заготовки, в разнообразных плотницких работах.
Для этого нам понадобится латунный припой, метчики по 4 мм, разнообразные винты, металлическая заготовка Т-образной формы. Из инструментов пригодится паяльник, электрическая дрель для ускорения работы и плашки. Мы прилагаем и чертеж рейсмуса для наглядности
Как сделать простой рейсмус по дереву своими руками — пошаговая схема
Шаг 1: Создание основы рейсмуса
В центре Т-образной детали из металла размером 3,5*7 см с помощью дрели аккуратно просверливаем отверстие с диаметром в 0,8 см, после чего припаиваем в него трубку, внешний диаметр которой должен составлять 1,6 см, а внутренний, соответственно, 0,8 см. Таким образом, мы создадим сквозной канал, для скольжения стержня.
Шаг 2: Зажим для шпильки или карандаша
К одному кольцу трубки прикрепляем кольцевой зажим, который будет служить креплением для карандаша – для нанесения разметки. На другом конце делаем отверстие диаметром 0,6 см с резьбой для установки «винта-барашка». Его основная задача – фиксация стержня в требуемом положении. На конце стержня, где крепится зажим, устанавливаем спаянное кольцо, которое оснащаем прижимным винтом.
Шаг 3: Работа над сменным стержнем и основанием
Следующий наш шаг – создание сменного стержня, в котором мы создаем несколько отверстий. Одно из них будет сквозным – в нем сверлится дыра диаметром 0,3 см, второе отверстие предназначается для установки блокировочных винтов на 0,6 см (резьба М4). В двух местах сверлим Т-образную деталь с резьбой М4. Сюда мы будем устанавливать рифленый винт, что позволит эксплуатировать инструмент и как циркуль.
Шаг 4: Оформление рейсмуса
После того, как вы собрали рейсмус, его нужно покрасить краской для металла, которая исключает появление грибка и коррозии. Не нужно окрашивать лишь рабочую (нижнюю) часть, с помощью которой непосредственно и будет осуществляться работа.
Шаг 5: Усовершенствование устройства
Чтобы ваш самодельный инструмент более точно и быстро выполнял работу, необходимо немного его усовершенствовать. Для этого наносим на стержень миллиметровую шкалу, используя напильник. Теперь даже самые сложные чертежи будут вам под силу.
Если вы решили использовать рейсмус, нужно помнить два основных правила:
- Работая с деревом, нужно обязательно наклонять грифель карандаша чуть в сторону;
- Проводя работу на металлических поверхностях, помните, что основание инструмента должно плавно скользить по ребру листа.
Подготовка к работе – настраиваем и используем инструмент
Не имеет значения, покупной у вас инструмент, либо вы сделали рейсмус своими руками, необходимо знать, как верно подготовить устройство для проведения работ. От этого будет зависеть и эффективность самого инструмента, и ваша безопасность при работе с рейсмусом. Несмотря на то, что внешняя и практичная разница между дорогими и дешевыми моделями существенна, их работа осуществляется по единому принципу. Брусок со шпилькой, карандашом или несколькими ножами для разметки пазов скользит внутри колодки. Она, в свою очередь, оснащена специальным механизмом для удержания бруска или металла в требуемом положении.
Чтобы линии получить узкие и одновременно с этим однородные, шпильки или ножи для рейсмуса должны быть очень острыми. Большая часть заводских моделей обычно оснащена конической формы деталями, которые оставляют неровный след при разметке поперек деревянных волокон. Именно потому следует осуществлять работу не поперек, а вдоль волокон. Чтобы достичь лучших результатов, необходимо остро и одинаково натачивать шпильки перед каждым этапом разметки.
Работа с рейсмусом достаточно проста. Для этого устанавливаем шпильку на требуемом от колодки расстоянии, за счет стальной линейки или заготовок задается размер, следом фиксируем брусок. Если вы используете рейсмус двухсторонний, длину между шпильками регулируем сверлом. Колодка тесно прижимается к заготовкам, после чего слегка наклоняем инструмент в противоположную от себя сторону, открывая таким образом режущую часть шпильки, после чего тянем устройство к себе.
Правила эксплуатации: не подвергай себя опасности
Если вы решили соорудить самодельный рейсмус из электрорубанка или иных устройств, обязательно позаботьтесь о том, чтобы обезопасить себя во время проведения операций. Приведенные ниже несколько правил помогут вам не только сделать свою работу более эффективной, но и исключить возможные травмы, что нередко бывает при неправильной эксплуатации инструмента.
- При работе используйте защитные средства для глаз;
- При работе с грубым материалом применяйте перчатки;
- Перед тем, как приступить к работе, необходимо проверить, все ли детали установлены правильно, и зафиксировать их;
- С ножами и шпильками рейсмуса обращайтесь очень осторожно, перед работой проверьте их на наличие трещин;
- Проверьте заготовки: они должны быть чистыми, без гвоздей и мусора, который может повредить рабочую часть устройства.
- Автор: Михаил Малофеев
- Распечатать
Оцените статью:
(2 голоса, среднее: 1 из 5)
Поделитесь с друзьями!
Рейсмусовый станок своими руками: чертежи, видео
Рейсмусовые станки по дереву являются разновидностью строгально-фуговальных, и предназначены для точного изготовления «в размер» досок с определённым поперечным сечением. В отличие от строгального деревообрабатывающего оборудования такие агрегаты оснащаются устройствами прижима и подачи, а также могут одновременно обрабатывать несколько заготовок. Универсальность современных рейсмусовых станков повышается, если в комплект инструмента входят не только плоские, но и фигурные ножи.
Самодельный рейсмусовый станок
Содержание
Классификация и возможности
Исполнение рассматриваемых агрегатов может быть довольно разнообразным. Классифицируют станки по следующим признакам:
- По типу привода. Самодельные мини-устройства могут иметь и ручной привод, но в большинстве случаев используют всё-таки электрический привод. При этом бытовые модели комплектуются двигателем на 220 В, а профессиональные – на 380 В.
- По типу подачи. В схеме станка может быть одна или две пары подающих роликов, соответственно, в первом случае потребуется сделать прижим обрабатываемой заготовки к столу более мощным, не исключаются также вибрации в момент врезания. Двусторонние валковые подачи более совершенны и удобны в работе. Ряд зарубежных фирм (Makita, DeWalt и др.) комплектуют свои изделия узлами автоматической подачи, но эта опция оправдывает себя лишь при значительных программах выпуска однотипной продукции.
- По числу ножевых валов. Это определяет, сколько разных профилей может одновременно обрабатывать станок. Правда, соответственно увеличится и количество операторов.
- По функциональным возможностям. Устройство рейсмусовых станков позволяет сделать не только размерную обработку полуфабриката, но и последующую его калибровку.
Это исключает появление поперечных сколов, вмятин и прочих дефектов, которые могут появиться на обработанной поверхности в случае несоблюдения технологии фугования или при чрезмерно большой подаче исходного материала.
- По своим технологическим характеристикам. На практике рассматриваемое оборудование производят с диапазоном мощностей 1…40 кВт, при частоте вращения вала до 10000…12000 мин-1, ширине строгания до 1350 мм, ходе до 50 м/мин и толщине исходной заготовки 5…160 мм.
Кроме того, некоторые модели различаются способом регулировки зазоров и устройством подшипникового узла главного привода.
Устройство и принцип действия
Типовой рейсмусовый станок по дереву может успешно заменить две единицы оборудования: механический приводной фуганок и строгальный станок (поперечный – для коротких изделий, или продольный – для длинных).
Самодельный рейсмусовый станок
Наиболее простая схема рейсмусового станка (с односторонней подачей исходного материала) включает в себя следующие узлы:
- Приводной электродвигатель.
- Передачу. Она может быть стандартной клиноременной, зубчатой, с вариатором, а также со сменными шкивами (последний вариант отличается минимальными значениями передаваемой мощности, а потому применяется лишь в маломощном оборудовании).
- Ножевой вал. Может иметь несколько инструментов с разной конфигурацией. Особо удачными считаются спиральные ножи, которые при своей работе издают минимальный шум.
- узел верхнего направления, который, в свою очередь, состоит из пары вальцев – переднего и заднего. Передний валец имеет рифлёную поверхность: для того, чтобы улучшить сцепление с деревом, и предупредить возможное изменение направления движения обрабатываемой доски. Задний валец всегда выполняется гладким;
- узла прижима, который предотвращает заклинивание стружки и возможное трещинообразование материала. Конструктивно прижим можно сделать в виде когтевых захватов, внедряющихся в древесину, а можно и в виде массивного металлического элемента, снабжённого подпружиненными зубьями;
- узла нижнего направления, облегчающего подачу заготовки в рабочее пространство;
- стола с приспособлениями для регулировки технологических зазоров между вальцами верхнего и нижнего прижимов;
- станины, на которой располагаются все остальные элементы рабочей схемы станка.
Принцип работы рейсмусового станка
Агрегаты с устройством двухсторонней подачи отличаются тем, что снабжаются дополнительным узлом выдвижения ножевого вала. В связи с этим заменить инструмент для его переустановки с одного типоразмера на другой (либо с целью последующей заточки) значительно легче.
Устройство рейсмусового станка
Работает рейсмусовый станок так. Крутящий момент от электродвигателя через передачи сообщается ножевому валу. Подлежащая обработке доска заводится в зазор и прижимается вначале к нижним, а потом – к верхним прижимным вальцам. При этом заготовка захватывается рифлёным валком, и подаётся к инструменту. Перед врезанием полуфабрикат зажимается между верхним и нижним направляющим устройством, что обеспечивает надёжную фиксацию материала при его обработке. Прижимное устройство обеспечивает своевременный отвод стружки из-под вращающегося инструмента. В момент схода заготовки с заднего направляющего вальца, в передний задаётся следующее изделие, после чего процесс повторяется.
Самодельный станок-рейсмус в собственной мастерской: выбор параметров
На рынке имеется значительное количество разнообразных моделей рассматриваемого оборудования, как от отечественных производителей (Корвет, Энкор, Красный Металлист и пр.) так и импортного производства. В последних вариантах преобладают сомнительные китайские бренды, которые не отличаются надёжностью в работе, а, кроме того, часто имеют заниженные, против паспортных, параметры. В таких случаях, а также, если предлагаемые станки не вписываются в имеющиеся размеры площади, есть смысл изготовить рейсмус своими руками.
Сразу стоит отметить, что ряд узлов и деталей лучше приобретать, нежели попытаться сделать своими руками. Это, в первую очередь, касается самого ножевого вала вместе с подшипниками крепления: самодельные варианты не будут отличаться необходимой точностью сопряжения, в результате чего деталь будет сильно перегреваться при нагрузке.
При выборе схемы станка руководствуются имеющимися чертежами (можно найти в Интернете), но перед этим стоит уточнить ряд элементов устройства. Например, если в одном агрегате есть необходимость совместить фуганок и рейсмус, то целесообразно сделать оборудование с двухсторонним приводом. Тогда с одной стороны устройства можно производить предварительное прострагивание заготовки, а с другой стороны – вести окончательную обработку дерева «в размер».
Также надо определиться с наибольшей длиной ножевого вала: самодельный станок с валом более 500 мм может потерять жёсткость при работе на твёрдых сортах дерева: груши, граба, дуба. В результате по поверхности доски могут пойти волнообразные гребни высотой до 1 мм, что потребует дальнейшей обработки полуфабриката. Посадочные размеры и диаметр необходимо сделать такими, чтобы на самодельном оборудовании можно было получать плинтусные, багетные профили, а также другие декоративные элементы из дерева.
При выборе конструкции следует в полной мере предусмотреть и меры безопасности при последующей эксплуатации агрегата. Самодельный рейсмусовый станок Станки своими руками должен иметь надёжное ограждение рабочей зоны стола, а также исключать вероятность обратного хода доски при чрезмерной величине зазора, а также её разрушение во время обработки.
Анализируя имеющиеся чертежи самодельных устройств, стоит иметь в виду, что наличие в столе двух нижних прижимов снизит усилие задачи доски в рабочее пространство, поскольку заготовка будет перемещаться по гладкой поверхности валка, а не по столу.
Производство и сборка
Изготовление станка начинают со станины. Для этих целей целесообразно использовать трубчатый стальной прокат с поперечным сечением не менее 60×40 мм: труба отличается повышенной жёсткостью и моментом сопротивления, что положительно скажется на точности операций, производимых на самодельном агрегате. Элементы конструкции соединяют сваркой. Её можно заменить сборным вариантом, но он менее предпочтителен — сборка стола и станины с применением уголка и соединительных шпилек диаметром от М30 вынудит часто проверять их затяжку.
Для подающих роликов можно использовать валки от старой стиральной машины: их обрезиненная поверхность вполне справится с поставленными задачами. Вальцы растачивают под диаметр имеющихся подшипников, учитывая требуемое значение диапазона регулировки. В самодельных рейсмусовых станках этот процесс можно сделать и вручную, вращением рукоятки.
Для изготовления стола самодельного агрегата подойдёт широкая шлифованная доска из лиственницы или дуба. Древесина хорошо гасит возникающие вибрации, но для повышения антикоррозионных показателей, и с точки зрения пожарной безопасности её стоит пропитать огнестойкими составами или креозотом. Соединение стола со станиной может быть болтовым.

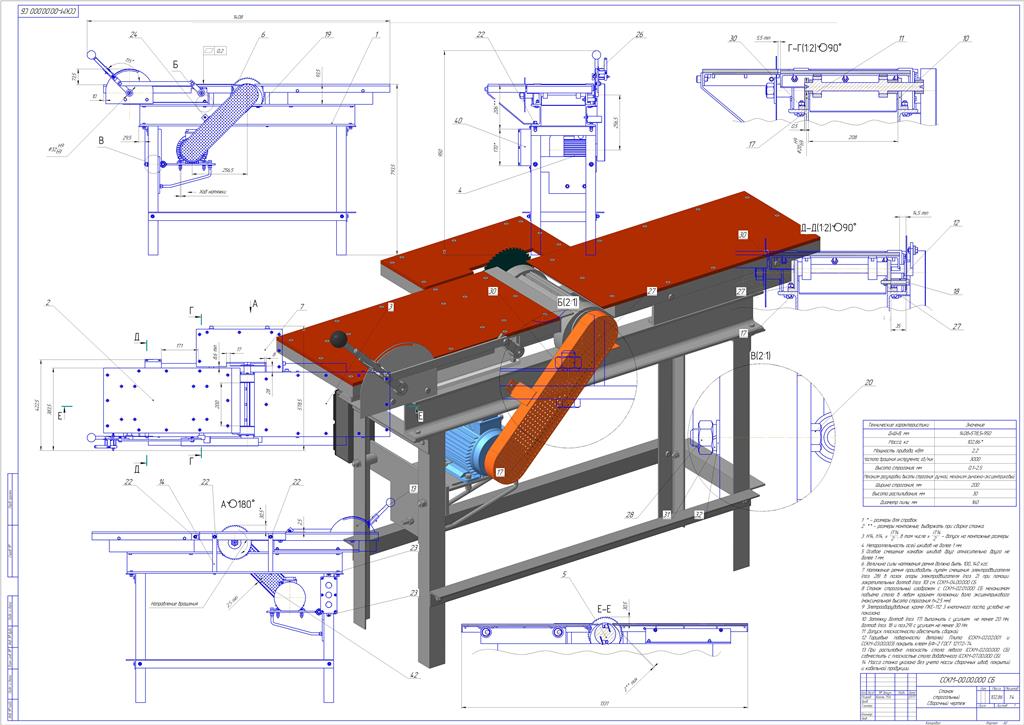

3d модель самодельного рейсмуса
При выборе двигателя следует соотнести максимально необходимый крутящий момент с потребностями обработки. Как правило, достаточно электродвигателя мощностью 5…6 кВт, с числом оборотов до 3500…4000 в минуту.
Для обеспечения безопасности самодельный станок должен быть ограждён съёмным кожухом. Его можно сделать из тонколистовой стали (толщиной 0,6…0,8 мм).
Необходимые комплектующие – подшипники, ножи, шкивы, крепёжные изделия — подбираются в соответствии со спецификацией к чертежам самодельного рейсмус- станка.
При сборке самодельного станка необходимо:
- обеспечить максимальную ровность поверхности стола;
- отбалансировать все вращающиеся части в статическом и динамическом режимах;
- предусмотреть удобную регулировку положения стола;
- проверить надёжность устройства ограждения подвижных элементов.
Самодельный рейсмусовый станок проверяется на холостом ходу. Если все узлы работают верно, проверяют агрегат на рабочем режиме, после чего окрашивают все неподвижные части атмосферостойкой краской.
Самодельный рейсмус своими руками видео
В деревообрабатывающем производстве трудно обойтись без современного столярного оборудования, с помощью которого осуществляют обработку бруса, досок, придавая их сторонам идеально ровную поверхность. Для этих целей предназначен строгальный станок, способный справится с большими по площади изделиями.
Изготовленный своими руками рейсмус отличается малым весом, поэтому его легко установить или, убрав за ненадобностью, перевезти в другое место. Он имеет несложную регулировку, прост в эксплуатации и обеспечивает высокое качество обработки поверхностей.
На этапе проектирования рейсмусового станка определяют конфигурацию будущего оборудования. В заводских моделях подачу осуществляют верхние ролики, требующие правильной настройки скорости вращения, что проделать в домашних условиях сложно. Самодельные конструкции, напротив, должны быть предельно простыми. Чтобы облегчить процесс их изготовления, отказываются от автоматической подачи заготовки для ее обработки и берут за основу фуганок – еще один вид деревообрабатывающего инструмента.
Кроме этого, следует предусмотреть следующие характеристики будущего строгального станка:
- Возможность изменения положения опорного стола, что необходимо для регулировки его высоты относительно режущего вала.
- Выбор обрабатывающего инструмента. Лучшее решение использовать запчасти от старой фабричной модели, которые обладают требуемыми техническими параметрами.
- Наличие устойчивой рамы. Во время работы оборудования неизбежно появляется вибрация, поэтому для увеличения качества обработки нужно снизить ее воздействие на обрабатываемые заготовки.
Для реализации поставленных задач составляют правильную схему, взяв за основу чертежи заводских моделей, готовые технические решения. Обязательно учитывают опыт изготовления самодельных рейсмусовых станков, а также размеры, толщину, породу древесины обрабатываемых заготовок.
При наличии необходимого инструмента и материалов сборка рейсмусового оборудования по дереву не займет много времени. Потребуются:
- токарный станок для изготовления валиков, шкивов;
- сверлильный станок или дрель, для проделывания отверстий в крепежных элементах;
- сварочный аппарат для сборки подающего стола, станины;
- болгарка для отрезки, подгонки деталей конструкции под требуемый размер.
Существует много вариантов, как сделать рейсмус своими руками, но оптимальные габариты для самодельного устройства не должны превышать 1х1 метра. Эти параметры позволяют обрабатывать заготовки любых размеров, при этом изделие получается мобильным и его будет удобно переставить, перевезти на другое место. Оборудование располагают таким образом, чтобы обеспечить доступ со всех сторон.
Если планируется стационарное использование, то чтобы исключить в будущем проявление излишней вибрации каркас бетонируют, закрепляют при помощи анкерных болтов.
Первым делом по предварительно составленным чертежам осуществляют сборку станины. Для придания конструкции необходимой жесткости берут железный уголок 50х50 мм, при его отсутствии профильную квадратную трубу 40х40 мм.
Размеченные элементы станины нарезают при помощи болгарки с абразивным кругом. Уложив на ровном месте, их собирают согласно схеме и производят сварку каркаса. Намечают отверстия крепления съемных частей и, используя дрель, просверливают их.
Завершив сварочные работы, приступают к установке валов: ножевого, прижимных, подающего. Для получения изделий высокого качества лучше приобрести ножевой вал целиком в сборе или готовые ножи для рейсмуса. Если есть возможность, прижимные валы делают из ручных выжимателей белья от старых стиральных машинок, прорезиненная поверхность которых мягко, но крепко удержит заготовки на рабочем столе.

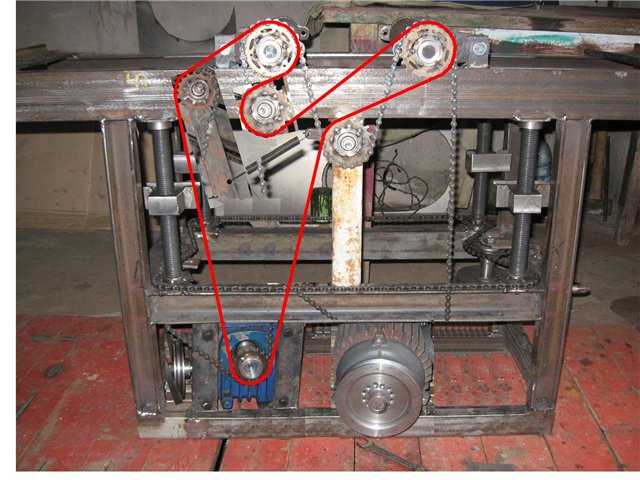

Шкивы для мотора, валов предпочтительнее устанавливать шестеренчатые, что позволит использовать цепную передачу, отличающуюся большой степенью надежности. В качестве двигателя выбирают асинхронный электромотор мощностью 4–5 кВт. Принципиальная схема расположения деталей показана на рисунке:

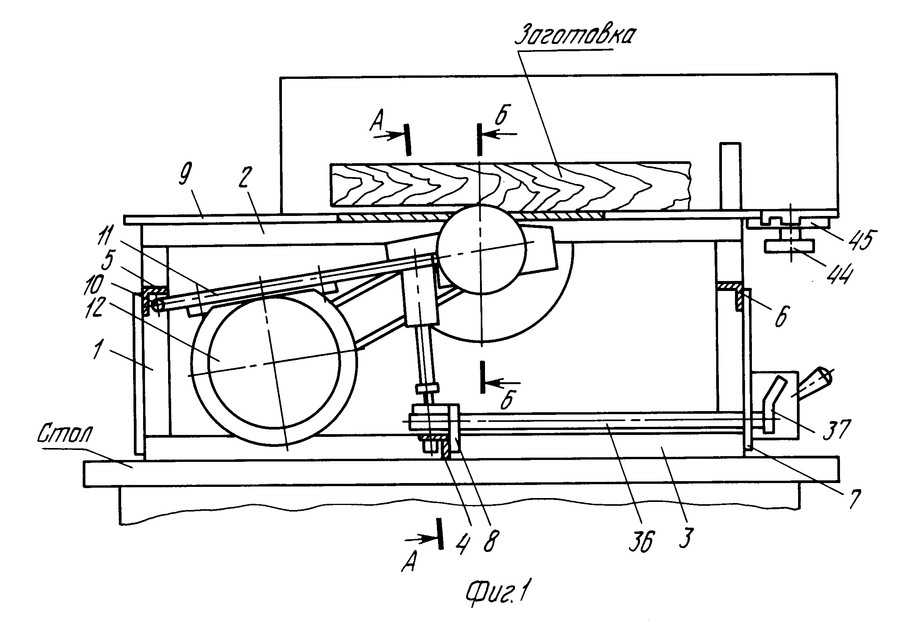

1 – рабочий стол подачи, выдачи заготовки; 2 – древесная заготовка; 3 – предохранительное приспособление; 4 – подающий верхний валик с рифленой поверхностью; 5 – передний прижим; 6 – ножевой вал; 7 – задний прижим; 8 – подающий верхний валик с гладкой поверхностью; 9 – нижний гладкий вал
Основание стола состоит из задней и передней частей, которые закреплены на подготовленных регулировочных устройствах.
Настройку осуществляют следующим образом. Опорные ролики (8) опускают ниже уровня стола (10), а саму столешницу настолько, чтобы уложенный на нее предварительно обработанный деревянный брусок свободно проходил под ножевым валом. Медленно приподнимают стол, одновременно прокручивая вал, до касания им поверхности бруска. В момент прикосновения верхней гранью ножевого вала фиксируют положения стола.
Опустив рабочую поверхность на 0,3 мм, брусок перемещают под задний прижим (3), который регулируют винтами (2), стараясь получить касание шаблона. Дополнительно опускают на 0,7 мм (итого на 1 мм от начального уровня) и мерный штамп помещают под передний прижим (5), высота которого до момента касания бруска выставляется регулировочными винтами (6).
Опустив рабочую поверхность еще на 0,5 (1,5 мм от начального уровня), настраивают задний прижимной вал (1). Продолжая опускать на 0,5 мм, при помощи мерного шаблона изменяют высоту рифленого подающего вальца (7). Понизив еще на миллиметр, мерный шаблон устанавливают под когтевую защиту и регулируют высоту до момента касания. В завершении опорные ролики выставляют над поверхностью стола.
Обработка заготовки, которая не прижимается одновременно обоими валами, – запрещена!
В зависимости от модели деревообрабатывающего оборудования настроечные размеры могут отличаться. Приступая к обработке хвойных пород, разницу в высоте прижимных валов устанавливают в пределах 0,3 мм, для лиственных – 0,1 мм. Во время строгания заготовок важно соблюдать технику безопасности, поэтому нельзя:
- располагать руки вблизи движущихся и вращающихся механизмов;
- производить чистку во время работы;
- ремонтировать детали, находящиеся под напряжением.
Чтобы предупредить возможность повреждения током оборудование обязательно заземляют. Перед включением обязательно проверяют исправность всех механизмов.
Именно такой вариант изготовления рейсмусового станка в домашних условиях во многих случаях предпочитают умельцы при наличии электрорубанка. Затраты на доработку с сохранением принципа работы будут минимальными, но результат не хуже, чем при использовании дорогостоящего оборудования. Вместо стола устанавливают ровную мощную доску, по ее сторонам ограничители ширины, на которые производят крепление основного узла. Электрический рубанок крепят на основании с изменяющейся высотой.
Заднюю опорную металлическую пластину на рубанке меняют на изготовленную самостоятельно из ОСП, фанеры больших размеров. Толщину выбирают таким образом, чтобы получить одинаковый уровень относительно передней пластины, регулирующей зазор для снятия стружки в 1-3 мм. Ширина рабочего стола и опорной пластины должны быть равными друг другу.
Сбоку пластины прикручивают рейки крепления ножек нужной высоты. Поскольку стандарт ширины ножей 8,2 см, то толщина рубанка обрабатываемых заготовок, например бруса, не должна превышать 10 см, а межосевое расстояние крепления ножек 11–12 см. Следовательно, их длина составит 14–16 см, ширина выше 3,5 см, а толщина – 1 см. Их крепят на одном расстоянии от края пластины.
Предварительно собранное прижимное устройство с электрорубанком устанавливают на рабочем основании, располагая точки крепления строго по уровню. Это нужно для параллельного перемещения относительно рабочей поверхности и гарантирует необходимую точность обработки самодельным станком. Если требуется обеспечить прижим рабочего инструмента, то используют пружинные стяжки, резиновый жгут.
Это самый доступный вариант изготовления рейсмусового станка. Конечно, такой инструмент трудно считать полноценным, но принцип работы и конечный результат делают его пригодным для выполнения несложных операций в домашних условиях.
Выполнив универсальный в использовании рейсмус своими руками, можно будет существенно упростить обработку пиломатериалов, сэкономив на покупке профессионального инструмента. Рейсмусы используются для строгания пиломатериалов и придания поверхностям идеальной ровной формы. Самодельные станки отличаются универсальностью в использовании, позволяя гарантировать качественную обработку пиломатериалов и придание им необходимой формы.
Описание инструмента
Рейсмусы — это станки для обработки древесины, которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.
Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.
Преимущества самодельных станков
Фуговальный станок своими руками отличается универсальностью использования. Функциональных возможностей такого оборудования будет достаточно для качественной обработки древесины. На самодельных станках можно не только строгать пиломатериалы, но и выполнять финишную обработку досок, придавая им необходимую толщину и идеально ровную поверхность.К преимуществам изготовленных своими руками рейсмусов можно отнести следующее:
- Простота устройства рейсмусового станка по дереву.
- Функциональность и универсальность использования.
- Доступная стоимость используемых компонентов.
- Возможность последующей модернизаций.
- Надежность и ремонтопригодность техники.
Для изготовления самодельного рейсмуса своими руками можно использовать электрорубанок, на основе которого выполняется станок, позволяющий осуществлять качественную обработку древесины, в том числе строгание, обработку кромок и снятие фаски.
Изготовление рейсмуса своими руками
В интернете можно найти различные схемы исполнения самодельных фуганков, которые отличаются функциональностью и простотой в изготовлении. В последующем следует придерживаться имеющейся на руках схемы, подбирая соответствующие компоненты и правильно собирая станок, функционал которого будет полностью отвечать требованиям домовладельцев.
Необходимые материалы
Существует множество вариантов изготовления самодельных строгальных станков, которые будут отличаться своей основой. Проще всего такой инструмент выполнить на основе электрорубанка или электролобзика.
Для выполнения рейсмуса потребуется следующее:
- Электрорубанок.
- Отвертки и ключи.
- Линейка и уголок.
- Шуруповёрт.
- Приводные звездочки.
- Велосипедная цепь.
- Брусья и планки из дерева.
- Лист фанеры толщиной 15 миллиметров.
- Длинные резьбовые винты.
Фанера и брус потребуются для изготовления основы станка и ручного стола, на который в последующем будет крепиться электрорубанок и другие элементы, отвечающие за функционал и безопасность использования оборудования.
Необходимо использовать качественную древесину, которую дополнительно рекомендуется обработать пропитками от гниения.
Пошаговая инструкция
Изготовление рейсмуса не представляет сложности, поэтому с выполнением такого оборудования справится практически каждый.
Необходимо будет выполнить следующую работу:
- Лист фанеры толщиной 15 миллиметров обрезается прямоугольником с шириной в 400 миллиметров и длиной в 500 миллиметров.
- В середине прямоугольника выполняют крепление-подставку, к которой в последующем будет крепиться электрорубанок.
Подставка под рейсмус делается из куска фанеры и с тыльной стороны к основе крепится шурупами, что позволит гарантировать прочность и надёжность выполненного своими руками станка.
- Выполняется платформа под электрорубанок. В платформе выполняют проём, который по своим размерам идентичен форме электрорубанка. Используемый электроприбор крепится к платформе шурупами и зажимами.
- На основе платформы монтируется приводной механизм, который отвечает за подъем и опускание платформы с рейсмусом. В углах основы крепятся винты, имеющие крупную резьбу. В последующем на установленных винтах крепятся четыре звёздочки.
- Из фанеры выполняются небольшие подставки, на которые устанавливается платформа с верхней частью рейсмуса. Подставки крепятся к платформе шурупами или аналогичным крепежом. Необходимо продумать грамотное расположение кабеля от электрорубанка, который должен находиться на небольшом удалении от рабочей пилы рейсмуса.
- Фиксируют ручку, которая предназначается для регулировки расположение платформы.
Проще всего зафиксировать ручку на длинный винт с крупной резьбой или закрепить её сразу несколькими саморезами.
- На заключительном этапе работы устанавливается индикатор и мерная планка.
- С помощью мерной планки можно будет измерить толщину обрабатываемых пиломатериалов. Её можно выполнить из небольшого куска пластмассовой или деревянной линейки. Индикатор можно сделать из указки или жестяной полоски.
Это самая простая конструкция рейсмуса, выполнить которую можно в домашних условиях. В сети можно найти различные чертежи рейсмуса из электрорубанка своими руками, которые будут отличаться своим функционалом и способом изготовления.
В последующем можно модернизировать выполненную базовую конструкцию станка, добавив дополнительные инструменты, что расширяет функциональные возможности оборудования.
Безопасное в использовании оборудование
Выполняя любой деревообрабатывающий самодельный станок, необходимо позаботиться о безопасности работы на оборудовании. Фреза по возможности должна быть закрыта защитными приспособлениями, а работа на станке, где рабочий режущий элемент не имеет какой-либо защиты, запрещается. Большинство самодельных схем изготовления рейсмуса имеют качественную защиту электрорубанка, что позволяет исключить травмы при работе с таким оборудованием.
- Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
- Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.
При соблюдении простейших мер безопасности работа на рейсмусе не будет представлять какой-либо сложности, а сам станок прослужит в течение многих лет. на самодельных станках можно будет выполнять качественную обработку древесины, сэкономив на приобретении промышленных фрезеров.
Правила работы на фрезерах
Знание правил работы на рейсмусе позволит повысить качество обработки пиломатериалов, избавив домовладельца от каких-либо сложностей с эксплуатацией сделанного им инструмента.
Правила работы следующие:
- Шпильку станка устанавливают в правильное положение.
- В зависимости от размеров обрабатываемых деталей задают ход рейсмуса, для чего фиксируют направляющий брусок.
- Станок слегка наклоняют, что открывает режущую часть шпильки, закладывают внутрь обрабатываемый пиломатериал, после чего инструмент натягивают на себя, это позволяет режущей головке снять тонкий слой древесины.
- Раз за разом выполняют поступательные движения головкой рейсмуса, снимая слой древесины с обрабатываемых пиломатериалов, добиваясь их идеально ровной поверхности.
Правильно собранный рейсмусный фрезер на основе электрорубанка по функциональным возможностям, эффективности и производительности не будет уступать дорогому заводскому оборудованию. Потребуется лишь отыскать в интернете качественную схему изготовления рейсмуса и в последующем следовать чертежам, собирая электрический станок. Проще всего такой инструмент выполнить на основе электрического рубанка, который монтируется на фанерной основе. Простейшей рейсмус, изготовленный самостоятельно, будет отличаться функциональностью в использовании, гарантируя качественную обработку древесины.
Рейсмус своими руками .Бюджетный вариант .Принцип работы
рейсмус своими руками просто
Рейсмус своими руками просто Доработка приспособления – https://www.youtube.com/watch?v=XMPfp5YrIjA Подпишитесь на рассылку.
Самый простой рейсмус своими руками

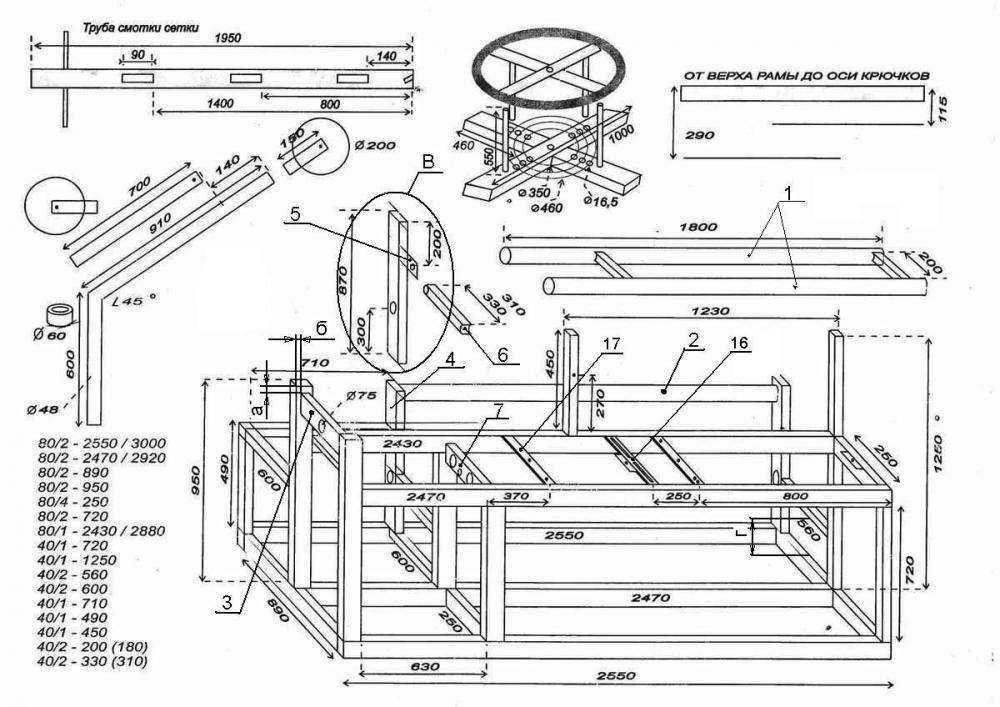

Самодельный рейсмусовый станок чертежи
Станок продан. Чертежи для станка рейсмусового https://mebelestroenie.com/stanok-rejsmusovyj-chertezhi Станок рейсмусовый самодель.
Рейсмус своими руками быстро
Кто пользовался электрическим рубанком тот меня поймёт. Плохой рейсмус в некоторых случаях лучше.
Фуганок-Рейсмус самодельный
Рейсмус с автоматической протяжкой.
Супер Рейсмус. Своими руками. Эксклюзив.
Здравствуйте. Мой Отец (Евгений Кузнецов) решил усовершенствовать свой рейсмус, который не позволял ему.
Можно и без рейсмуса.
В ролике показал один из вариантов как заготовки вогнать в один размер без рейсмуса. Всем.
циркулярка + фуганок + рейсмус своими руками (6 часть ) пробный пуск
1 часть https://www.youtube.com/watch?v=Ifjx2RqJSwM.
Как обойтись без фуганка и рейсмуса | Приспособление для фугования
Из старых колес от роликовых коньков я решила сделать приспособление для фугования и даже для обработки.
Рейсмус своими руками
відео про те, як зроблений рейсмус, з чого він зроблений і що він може. підтримайте, підпишіться на канал)))
Рейсмус своими руками
Создание рейсмусного станка своими руками. Пока сборка «железа» Настройку и запуск опубликую в следующих.
Рейсмус своими руками
Простой рейсмус своими руками сделаный с фуговального станка, минимум затрат и без токарных работ.
рейсмус своими руками 2 супер станок
Горизонтальный рейсмус своими руками
В этом видео буду делать модернизированный калибровально-шлифовальный станок (как я его называю – горизонт.
Рейсмус из рубанка за пятнадцать минут / Рейсмус приспособа / Thicknesser planer of fifteen minutes.
ссылки на рекомендованные видео – ссылка 1 – https://www.youtube.com/playlist?list=PLADHkgPd6ahYayZo4zaVlCOo-zjqEzfh3 ссылка 2 .
РЕЙСМУС СВОИМИ РУКАМИ ИЗ БОЛГАРКИ.
Рейсмус своими руками.Как сделать рейсмусовый станок из болгарки?
Ручной фрезер вместо фуганка и рейсмуса
В домашней мастерской часто приходится заменять одним инструментом другой, так как нет возможности исполь.
рейсмус из рубанка иэ 5707а1
самодельный рейсмус из электрорубанка.
Рейсмус своими руками .Бюджетный вариант
Здесь я расскажу как сделать рейсмус затратив минимум средств и времени.
Рейсмус своими руками из фрезера
Имея ровный рабочий стол и фрейзер делаем простой недорогой рейсмус. Детали можно обрабатывать больших.
В РАЗМЕР БЕЗ РЕЙСМУСА
Строгаем доску в размер Как обойтись без рейсмуса В размер без рейсмуса Столярка Улей своими руками Строга.
Рейсмус своими руками из фрезера
Как быстро и недорого изготовить рейсмус из ручного фрезера.
Рейсмус своими руками просто – 2
Доработка приспособления Подпишитесь на рассылку сайта: https://vsumebelsam.ru/subscribe.
Шлифовальный станок( пробный пуск )
Покупка самодельного рейсмуса. Наш опыт.
Опыт оказался полезным, но плачевным.
В один размер без рейсмуса Without thicknesser
Сделал приспособление для строгания заготовок в один размер без рейсмуса. Подсмотрел у Сергея Иванова.
Рейсмусовый станок за 30 минут своими руками.
Как в домашних условиях сделать рейсмусовый станок из ручного электрорубанка.
Рейсмус своими руками.

Имеется чертеж на резьбовую шпильку в сборе.Пишите мне на почту [email protected]
РЕЙСМУС СВОИМИ РУКАМИ.
Рейсмус на все случаи.Как калибровать длинную доску?
Простой разметочный рейсмус своими руками.
Привет! В этом видео мы сделаем простой разметочный рейсмус своими руками, чтобы разметка листовых, да и.
Рейсмус своими руками (проект)
Проект самодельного рейсмуса! Изготовлен из доступных материалов. Валики подачи от старой стиральной маши.
Деревообрабатывающий станок рейсмус своими руками / woodworking surface gauge
Как сделать прижимные валики для рейсмуса своими руками
Делаем прижимные валики для самодельного рейсмуса. Валики от принтеров, втулки от поршневых пальцев Явы.
Самодельный рейсмус ( часть 2)
Показано устройство самодельного рейсмуса.
Разметочный рейсмус своими руками / DIY marking gauge
Сделал рейсмус из обрезков дерева khaya и венге и обломка японского ножа 😉 Канал Михаила Макаревича – https://www. you.
Как сделать механизм подъема стола рейсмуса
Группа в вк https://vk.com/jr_17. Продолжаем делать наш деревообрабатывающий станок. Рассмотрим один из вариантов.
Самодельный рейсмус с автоподачей.
Самодельный рейсмус
Рейсмус своими руками. Часть 2. Home-made benchtop thicknesser. Part 2.
Как выбрать рейсмус + техника безопасности. Часть 1/3
Как выбрать рейсмус (рейсмусный станок, рейсмусовый станок)? Чтобы дать ответ на этот сложный вопрос, нужно.
Рейсмус + фуганок своими руками │Часть 1/4
Рейсмусно-фуговальный станок своими руками с подручных материалов . Прошу прощение за качество видео .
настоящий рейсмус из электрорубанка своими руками
Хотелось иметь недорогой рейсмус Можно конечно купить готовый но мне захотелось изготовить самому Увидел.
циркулярка + фуганок + рейсмус своими руками (4 часть )
1 часть https://www.youtube.com/watch?v=Ifjx2RqJSwM 2 часть https://www.youtube.com/watch?v=2ARdUTRWo-g 3 часть .
Cамодельный рейсмус часть 2 (пробный пуск)
Продолжение постройки рейсмуса.
Рейсмус из электрорубанка своими руками.
Мой сайт-https://vk.com/club37090442 Очень простая идея как своими руками сделать небольшой рейсмус из обычного электро.
Рейсмус + фуганок своими руками │ Часть 3 /4
Рейсмус плюс фуганок своими руками с подручных материалов . Прошу прощение за качество видео , хорошей.
рейсмус своїми руками
двигун 4 квт., 380 вольт, 2850 обертів, три ножі на валу.
рейсмус + фуганок своими руками – the surface gauge + jointer with their hands
переделка этого рейсмуса https://youtu.be/VxPw5gSBsgQ Группа https://www.facebook.com/groups/168888226999857/ Ленточная пила .
Рейсмус своїми руками
в цьому відео показана робота рейсмуса; атакож конструкція і схема ресмуса з підручника для проф техучилищ.
Беслан. Помни / вДудь
Первый звонок ИСПОРЧЕН.
Этапы пути России от G8 к G1.

Помогите прогнать эту сумасшедшую
БЕСЛАН. День незнаний. Фильм Ксении Собчак о самом страшном теракте в российской истории
ФИЛЬМЫ VS РЕАЛЬНОСТЬ | ФИЛЬМЫ ПРОТИВ РЕАЛЬНОСТИ(РЕАЛЬНОЙ ЖИЗНИ)
Хваленая надежность Тойоты. Как вам такое? Надежность вариатора. Лиса рулит
Xalimaxonim – Jinoiy ish ochilishi, uyining tortib olinishi va Yulduz Usmonovaning o’g’li haq >20 часов назад
UFC 242 Free Fight: Khabib Nurmagomedov vs Conor McGregor
Ш0К! ПYТUН ИСПОРТИЛ ПОЛЬШЕ ГОДОВЩИНУ ВТ0Р0Й МUР0В0Й
ЧТО ЕДЯТ В АРМИИ КИТАЯ VS НОВЫЙ ПАЕК РОССИИ
RADIO TAPOK – Dragula (Rob Zombie Russian Cover) | HARD PLAY
UFС 242: Хабиб vs Порье – Обратный отсчет
Как снимали: Клава Кока – Зая
14 фокусов и трюков, чтобы удивить друзей
Хотите хорошо провести время за просмотром видео? На нашем видео портале вы найдете видеоролики на любой вкус, смешные видео, видео о животных, видео трансляции и многое другое
Рейсмус самодельный.

Хорошо подходит для резки заготовок различных размеров. Продольные разрезы можно производить с помощью подвижной станины. Оправы моделей изготавливаются различной формы, и характеристики могут довольно сильно различаться.
Также следует учитывать, что некоторые модификации производятся с редукторами. В такой ситуации пользователь имеет возможность контролировать скорость резки. Для того, чтобы более подробно изучить этот вопрос, необходимо ознакомиться с устройством простого рейсмусового станка, который можно сделать своими руками.
Устройство рейсмусового станка
Схема включает П-образную раму. При этом рамки чаще всего используют двусторонние. В этом случае многое зависит от рабочего пространства. Некоторые модификации предполагают подвижные платформы. В такой ситуации раму можно перемещать на роликах. Непосредственная резка древесины осуществляется с помощью мощного двигателя. На сегодняшний день чаще всего можно встретить двухтактные модификации.
В этом случае рама выступает в роли опоры. Также в схему рейсмусовой машины входит вал, который чаще всего крепится к чаше и закрепляется на специальной балке. Для регулировки положения рамы, как правило, используются шестерни. Также в устройствах установлены маховики для изменения положения толкателей. Боковые опоры в основном закреплены на нижней балке.
Устройство с блокировкой скорости
Рейсмусовый станок с блокировкой скорости своими руками сделать довольно просто. В первую очередь необходимо подготовить нижнюю раму. Лучше всего заранее выбрать для этой цели стальные листы. В этом случае многое зависит от размера кровати. Если его длина не превышает 120 см, то каркас можно сделать узким. Некоторые дополнительно советуют установить подставку внизу машины.
Таким образом, устройство будет хорошо стабилизировано и полностью исчезнет тряска. Для точной обработки дерева хорошо подходят нижние опоры. После того, как листы каркаса сварены, можно приступать к каркасу. Двигатель чаще всего располагается в верхней части. Держатель обычно монтируется непосредственно в редуктор. Чтобы платформа была управляемой, необходимо заранее рассчитать высоту верхней балки.
Блочный упор модель
Рейсмусовый станок с блочным стопором можно сделать своими руками, используя маломощный блок питания. В первую очередь сборку машины нужно начинать с установки рамы. Далее подготавливается площадка для монтажа двигателя. Непосредственно режущие элементы устанавливаются на балку.
Модификации с использованием различных кронштейнов. В этом случае платформа регулируется с помощью маховиков. Чтобы правильно расположить блокиратор под двигатель, необходимо заранее подготовить большую балку. Последнее, что осталось, это подключить блок питания вместе с силовым кабелем.
Модель с тремя регуляторами
Рейсмусовый станок с тремя регуляторами своими руками можно сделать только установив кронштейны. Однако в первую очередь необходимо закрепить кровать на каркасе. Для этой цели можно использовать сварочный аппарат. Чтобы платформа была устойчивой, необходимо приварить к балке нижние хомуты. Если длина кровати не превышает 120 см, то можно использовать небольшие опоры. Крепления платформы не являются обязательными. Регулятор высоты в этом случае должен располагаться сбоку от двигателя. Для этого кронштейн устанавливается возле верхней балки.
При этом он не должен соприкасаться с толкателями. После этого маховик подключается напрямую. Коленчатый вал должен находиться над платформой. Его диаметр должен быть не менее 18 мм. В некоторых случаях специалисты советуют устанавливать для него небольшие ограждения. Защита у станка расположена над станиной. Сам двигатель должен располагаться возле платформы. Регулятор продольного перемещения также крепится с помощью кронштейна. В итоге осталось только зафиксировать поворотный регулятор. Маховик устанавливается в этом случае со стороны двигателя.
Устройства на два регулятора
Рейсмусовый станок на два регулятора своими руками сделать несложно. Кровать в этом случае можно установить маленькую. В первую очередь нужно разобраться с регулятором высоты. Для этого кронштейн приваривается к рабочей зоне. Второй ее конец должен располагаться на верхней балке. Вращая маховик, платформа должна двигаться. При этом основная нагрузка приходится на кронштейн. В некоторых ситуациях рама также может страдать от деформации.
В этом случае многие специалисты советуют устанавливать опоры на краю платформы. Это можно сделать с помощью сварочного аппарата. Второй регулятор в рейсмусовой машине предназначен для регулировки платформы по горизонтали. В этом случае вы не сможете его повернуть. Установите второй кронштейн со стороны двигателя. В этом случае для удобства лучше всего закрепить маховик на верхней балке.
Модель с упором на блоке
Собрать станки с упором своими руками можно только с помощью сварочного аппарата. Начинайте работу с рамы. Для этого необходимо подготовить листы стали. Далее важно приварить боковые опоры. Только после этого можно ставить кровать. Лучше всего затачивать его в углах. Это нужно для того, чтобы платформа не цеплялась в дальнейшем. После этого на верхний блок устанавливается балка. Двигатель в этом случае крепится в последнюю очередь.
Наличие толкателей у автомата значительно облегчит использование устройства. Также следует учитывать, что блок питания важно устанавливать внизу. Для этого платформу можно разместить под кроватью. В этом случае коленчатый вал должен быть установлен под двигателем. В этом случае режущее устройство устанавливается после блока питания.
Станок на подающем ремне
Самодельные станки собираются с подающим ремнем с использованием длинных валов. При этом его движение обеспечивается смещением роликов. Собирать машину необходимо снизу. Для этого сначала сваривается каркас. В этом случае можно использовать чугун. Толщина металла должна быть не менее 3,2 мм. Станина на станке должна быть установлена на боковые упоры. Для этого нужно использовать сварочный инвертор. Края площадки важно заранее отшлифовать напильником. Ролики в этом случае должны быть установлены под рабочей зоной.
Для этого в первую очередь под них монтируются блоки. После этого можно проводить замеры под верхнюю балку. В данном случае многое зависит от габаритов двигателя. Если рассматривать двухтактные модификации, то они не займут много места. Для регулировки положения платформы важно заранее предусмотреть место для кронштейна. Его следует устанавливать со стороны режущей части.
Станок «Макита» MP2000
Отзыв положительный. По конструкции он уникален, и сделать его самостоятельно достаточно сложно. В этом случае есть три регулятора. Благодаря этому у пользователя есть возможность вращать платформу. Дополнительно следует учитывать, что каркас используется небольших размеров. Этот рейсмусовый станок (бытовой) весит всего 55 кг, благодаря чему его очень легко транспортировать. При этом рабочая зона позволяет обрабатывать большие заготовки.
Продольная распиловка древесины осуществляется с помощью боковых толкателей. Эта модель имеет блокировку запуска. Также из конструктивных особенностей следует отметить наличие достаточно широкой рамы. За счет этого со стабилизацией указанного аппарата все в порядке. Этот рейсмусовый станок стоит (рыночная цена) около 650 тысяч рублей.
Станок «Metabo» 30R
Дизайн этого двухстороннего рейсмусового станка очень интересен. В данном случае рама имеет П-образную форму. Дополнительно следует отметить, что продольный регулятор расположен в верхней части балки. Таким образом, управлять платформой достаточно просто. С крупными заготовками этот станок справляется успешно. Однако следует учитывать, что это приспособление не подходит для продольной резки древесины.
Станина представленного рейсмусового станка (бытовая) имеет достаточно широкую ширину. Регулятор высоты установлен на верхней балке. Рабочая зона обширна, но нет возможности вращать платформу на 360 градусов. Двигатель в этом устройстве использует мощность 3 кВт. Таким образом, его производительность достаточно высока. Этот рейсмусовый станок стоит (рыночная цена) около 570 тысяч рублей.
Модель с двумя валами
Изготовление модели с двумя валами (чертежи рейсмусовой машины представлены ниже) достаточно проблематично. По габаритам устройство получится довольно большим. Также следует учитывать, что каркас необходимо подготовить прочный. Минимальная толщина металла в нижней части должна быть 3,3 мм. Также важно упомянуть, что каркас необходимо использовать Т-образный. Многие специалисты выбирают для такой машины прямоугольную платформу. При этом рабочая зона позволит заниматься продольной распиловкой древесины.
Регуляторов по конструкции должно быть установлено два. Кронштейны для регулятора высоты лучше всего монтировать на верхней балке. В свою очередь, регулятор вращения стандартно требуется располагать у станины. В этом случае кронштейн можно зафиксировать на опоре. Коленчатый вал в этом случае должен располагаться непосредственно у верхней балки. Вам нужно прикрепить его за режущим устройством. Второй вал, идущий от коробки передач, должен быть со стороны двигателя.
Строгальный станок
Со строгальным брусом рейсмусовый станок (самодельный) собирается на первом этапе стандартно из рамы. В этом случае целесообразнее установить кровать Т-образной формы. Минимальная толщина металла должна быть 3,3 мм. Верхнюю балку в этой ситуации необходимо сваривать с помощью сварочного инвертора. Двигатель может быть установлен на отдельной платформе.
Также следует предусмотреть место для блока питания. Можно установить два кронштейна для управления платформой. Строгальный брус должен располагаться в основании рабочей зоны. Таким образом, он не будет мешать заготовке в дальнейшем. Вы можете использовать винты, чтобы зафиксировать платформу. При этом боковые опоры в данной ситуации лишними не будут.
Модель с заостренным брусом
Рейсмусовый станок (самодельный) с заостренным брусом очень распространен в наше время. Он хорошо подходит для распиливания древесины. Также следует учитывать, что рабочую зону в этом случае нужно делать широкой. Для этого важно подготовить каркас П-образной формы. Далее к нему необходимо приварить раму с опорами.
Толкатели устанавливаются последними. В этой ситуации необходимо рассчитать размеры кронштейнов. Также понадобятся маховики для регулировки платформы. Двигатель для машины можно стандартно разместить на верхней балке. При этом специалисты советуют устанавливать блоки питания под кроватью. Таким образом, проводка во время работы устройства не будет мешать.
Блокирующие устройства
Машины с блокираторами можно встретить довольно часто. Они устанавливаются на однотактные и двухтактные модели. Непосредственно возле блока питания. Также следует отметить, что для них необходимо вынести кнопку на панель управления. В этом случае важно надежно заизолировать проводку. Если блок питания расположен под платформой, то это совсем просто.
Рейсмусовые станки часто используются при строительных работах. По сути такое оборудование является улучшенной версией карандаши и линейки . При желании толщиномер можно сделать своими руками из обычного электрорубанка. Для этого достаточно иметь базовые навыки и немного терпения.
Рубанок назначение
Рейсмусовый станок представляет собой инструмент, позволяющий выполнять точных линий практически на любой поверхности. В этом случае удастся избежать большинства ошибок, которые наблюдаются при использовании линейки и карандаша. Даже если сделать рейсмусовый станок своими руками из подручных материалов, можно избежать неровностей или ломаных линий. Точность инструмента будет стопроцентной, ведь здесь предусмотрено очень острое лезвие.
Толщиномер действительно актуален при масштабном строительстве, поскольку позволяет обрабатывать своими руками огромное количество досок разной ширины. Следует отметить, что на современных станках смена ножа осуществляется проще, а значит, можно будет снимать стружку определенного размера. Этому способствует наличие контроля глубины резания.
Важно учитывать тот факт, что древесина должна быть предварительно обработана в течение рубанок . Если планируется работа с полимерами, изоляцией и пластиком, то подходят только те толщиномеры, у которых подающие ролики покрыты слоем резины.
Такое оборудование незаменимо в столярном и мебельном производстве. Однако стоит помнить, что при условии постройки рейсмусового станка обработать тонкие заготовки своими руками вряд ли получится, потому что качество поверхности может ухудшиться из-за вибрации.
Подготовка к изготовлению станка
Перед сооружением станка из электрорубанка стоит определиться с размерами деталей, которые впоследствии будут обрабатываться. Это поможет подобрать необходимую ширину корпуса устройства, размеры всех направляющих, а также длину шпильки.
При разработке чертежа убедитесь, что все основные компоненты :
- зажимы;
- штанга; лезвие
- , то есть шпилька;
- колодки.
Особое внимание следует уделить расположению штифта , так как именно она отвечает за движения электрорубанка. Соответственно, устанавливать этот элемент в центральной части корпуса не стоит. Для обеспечения прочной фиксации и удобства использования машинки важно поместить шпильку между двумя ручками. Кроме того, стоит убедиться в подвижности этой детали. Подшипник качения достаточно разместить вверху, а гайку приварить ближе к середине. Такая фиксация позволит точно отрегулировать высоту шпильки.
Для изготовления конструкции из электрорубанка своими руками стоит подготовить деревянные бруски, выполняющие роль направляющих и листы фанеры. Особое внимание важно уделить оформлению нижней плоскости. Плавных линий можно добиться только в том случае, если заготовка движется параллельно острым лезвиям.
Создание устройства своими руками
Изготовление конструкции из электрорубанка осуществляется в строгой последовательности с учетом заранее подготовленного чертежа:
Если вы выполните все действия правильно, то толщиномер позволит получить в итоге идеально ровную поверхность. При этом важно очень аккуратно прижимать заготовку, иначе устройство может выйти из строя.
В деревообрабатывающей промышленности трудно обойтись без современного столярного оборудования, с помощью которого брус и доски обрабатывают, придавая их сторонам идеально ровную поверхность. Для этих целей предназначен рубанок, способный справиться с изделиями большой площади.
Толщиномер своими руками имеет небольшой вес, поэтому его легко установить или, сняв за ненадобностью, перевезти в другое место. Он имеет простую регулировку, удобен в эксплуатации и обеспечивает высокое качество обработки поверхности.
Основные моменты изготовления деревообрабатывающего оборудования
На этапе проектирования рейсмусового станка определяется конфигурация будущего оборудования. В заводских моделях подача осуществляется верхними роликами, для чего требуется правильная установка скорости вращения, которую сложно сделать дома . Самодельные конструкции, наоборот, должны быть предельно простыми. Для облегчения процесса их изготовления отказываются от автоматической подачи заготовки на ее обработку и берут за основу фуганки – другой вид деревообрабатывающего инструмента.
Кроме того, должны быть обеспечены следующие характеристики будущего рубанка:
- Возможность изменения положения опорного стола, что необходимо для регулировки его высоты относительно режущего вала.
- Выбор инструмента для обработки. Лучшим решением будет использование запчастей от старого заводского образца, обладающих требуемыми техническими параметрами.
- Наличие устойчивой рамы. При работе оборудования неизбежно появляется вибрация, поэтому для повышения качества обработки необходимо уменьшить ее воздействие на обрабатываемые детали.
Для реализации поставленных задач составляют правильную схему, взяв за основу чертежи заводских моделей, готовые технические решения. Обязательно учитывают опыт изготовления самодельных рейсмусовых станков, а также размеры, толщину, породу древесины обрабатываемых заготовок.
Изготовление станины и установка деталей
При наличии необходимых инструментов и материалов сборка рейсмусового оборудования по дереву не займет много времени. Вам потребуется:
- токарный станок для изготовления роликов, шкивов;
- сверлильный станок или дрель для проделывания отверстий в крепежных элементах;
- сварочный аппарат для сборки подающего стола, станины;
- Болгарка для резки, подгонки конструкционных деталей под необходимый размер.
Вариантов, как сделать толщиномер своими руками, множество, но оптимальные размеры для самодельного прибора не должны превышать 1х1 метр. Эти параметры позволяют обрабатывать заготовки любого размера, при этом изделие мобильно и его будет удобно переставлять, перевозить в другое место. Оборудование расположено таким образом, чтобы обеспечить доступ со всех сторон.
Если планируется стационарное использование, то для исключения проявления излишней вибрации в дальнейшем каркас бетонируется, фиксируется анкерными болтами.
В первую очередь по заранее составленным чертежам собирается каркас. Для придания конструкции необходимой жесткости берется железный уголок 50х50 мм, при его отсутствии – профильная квадратная труба 40х40 мм.
Размеченные элементы станины вырезаются с помощью шлифовальной машины с абразивным кругом. Выложив их на ровном месте, собирают по схеме и сваривают каркас. Наметьте отверстия для крепления съемных деталей и при помощи дрели просверлите их.
Закончив сварочные работы, приступают к установке валов: ножевого, напорного, подающего. Для получения продукции высокого качества лучше приобрести ножевой вал в полностью собранном виде или готовые ножи для рейсмуса. Прижимные ролики по возможности делают из ручных отжимов для белья от старых стиральных машин, прорезиненная поверхность которых будет мягко, но прочно удерживать заготовки на рабочем столе.
Предпочтительно устанавливать зубчатые шкивы двигателя, валы, что позволит использовать цепную передачу, отличающуюся высокой степенью надежности. В качестве двигателя выбран асинхронный электродвигатель мощностью 4–5 кВт. Принципиальная схема расположения деталей представлена на рисунке:
1 — стол рабочий для подачи, выдачи заготовки; 2 — деревянная заготовка; 3 — предохранительное устройство; 4 — подающий верхний ролик с рифленой поверхностью; 5 — передний хомут; 6 — вал ножа; 7 — задний хомут; 8 — подающий верхний валик с гладкой поверхностью; 9 — нижний гладкий вал
Основание стола состоит из задней и передней частей, закрепленных на подготовленных регулировочных приспособлениях. С помощью них изменяют высоту стола и положение обрабатываемой заготовки. Перед началом работы обязательно проверьте расположение ножей, надежность крепления и правильность заточки.
Настройка оборудования
Настройка осуществляется следующим образом. Опорные ролики (8) опущены ниже уровня стола (10), а сама столешница расположена настолько низко, что уложенный на нее предварительно обработанный деревянный брусок свободно проходит под валом ножа. Медленно поднимайте стол, поворачивая вал, пока он не коснется поверхности стержня. В момент контакта с верхней гранью вала ножа положение стола фиксируется.
Опустив рабочую поверхность на 0,3 мм, брусок подводят под задний прижим (3), который регулируют винтами (2), стараясь коснуться шаблона. Его дополнительно опускают на 0,7 мм (всего 1 мм от исходного уровня) и под передний прижим (5) подкладывают мерный штамп, высоту которого устанавливают регулировочными винтами (6) до соприкосновения планки.
Опустив рабочую поверхность еще на 0,5 (1,5 мм от исходного уровня), отрегулировать задний прижимной ролик (1). Продолжая снижать на 0,5 мм, с помощью мерного шаблона изменить высоту ролика подачи гофра (7). Опустив еще на миллиметр, измерительный шаблон помещают под защиту когтей и регулируют высоту до соприкосновения. В конце опорные ролики выступают над поверхностью стола.
Запрещается обрабатывать заготовку, не прижатую одновременно обоими валами!
В зависимости от модели деревообрабатывающего оборудования установочные размеры могут отличаться. Приступая к обработке хвойных пород, разницу высоты прижимных роликов устанавливают в пределах 0,3 мм, для лиственных – 0,1 мм. При строгании заготовок важно соблюдать технику безопасности, поэтому нельзя:
- подносить руки к движущимся и вращающимся механизмам;
- для чистки во время работы;
- ремонт токоведущих частей.
Во избежание поражения электрическим током оборудование должно быть заземлено. Перед включением обязательно проверьте исправность всех механизмов.
Инструмент для деревообработки из электрорубанка
Именно такой вариант изготовления рейсмусового станка в домашних условиях во многих случаях предпочитают мастера при наличии электрорубанка. Затраты на доработку при сохранении принципа работы будут минимальными, а результат не хуже, чем при использовании дорогостоящего оборудования. Вместо стола устанавливается ровная мощная доска, по бокам ее ограничители ширины, на которые крепится основной узел. Электрический рубанок устанавливается на основание с переменной высотой.
Задняя опорная металлическая пластина на рубанке заменена на изготовленную самостоятельно из OSB, крупноформатной фанеры. Толщина подбирается таким образом, чтобы получить один уровень по отношению к передней пластине, регулирующей зазор стружки 1-3 мм. Ширина рабочего стола и опорной плиты должны быть равны друг другу.
Сбоку на пластину прикручиваются рейки для крепления ножек нужной высоты. Поскольку стандартом ширины ножей является 8,2 см, толщина рубанка обрабатываемых заготовок, например бруса, не должна превышать 10 см, а межосевое расстояние ножек не должно превышать 11–12 см. Поэтому их длина будет 14–16 см, ширина выше 3,5 см, а толщина 1 см. Их закрепляют на одинаковом расстоянии от края плиты.
Предварительно собранное прижимное устройство с электрорубанком устанавливают на рабочее основание, располагая точки крепления строго по уровню. Это необходимо для параллельного перемещения относительно рабочей поверхности и гарантирует необходимую точность обработки самодельным станком. Если требуется обеспечить зажим рабочего инструмента, то используют пружинные стяжки, резинку.
Самый доступный вариант изготовления рейсмусового станка. Конечно, такой инструмент вряд ли можно считать полноценным, но принцип работы и конечный результат делают его пригодным для выполнения несложных операций в домашних условиях.
При самостоятельном изготовлении столярных изделий потребуется оборудование для обработки их поверхностей. Вы можете сделать жесткие линии определенной толщины с помощью рейсмусовой машины. Он имеет относительно простую конструкцию, поэтому его можно сделать своими руками.
Конструкция рейсмусового станка
Данный вид деревообрабатывающего оборудования относится к классу строгальных. Специфика конструкции заключается в расположении режущего вала – он расположен в верхней части. В отличие от расшивки обрабатывается не нижняя, а верхняя часть поверхности заготовки.
Стандартная схема рейсмусового станка включает монолитный опорный стол, в верхней части которого расположена режущая часть оборудования. Для подачи заготовки в зону обработки предусмотрены два направляющих вала, расположенных на одном уровне с режущей частью. Один из них находится перед зоной обработки, а второй – после.
Отличительные особенности конструкции:
- монолитная стойка без направляющих. Это позволяет делать профильное, объемное и плоскостное фрезерование крупногабаритных изделий;
- отсутствие отдельной зажимной детали. Его функции выполняет режущий блок;
- возможность регулировки положения стола. Таким образом устанавливается толщина среза деревянного изделия.
Для сложной обработки могут применяться станки с несколькими резцами, расположенными между верхней и нижней частями относительно заготовки. Однако сделать такой рейсмусовый станок своими руками будет проблематично. Чаще всего выбор останавливается на простой модели с одним валом.
Для уменьшения усилия подачи заготовки в зону обработки в конструкцию опорного стола могут быть включены ролики.
Они должны выступать над его поверхностью на 2-3 мм. При этом учитывается изменение толщины съема слоя древесины за один проход.
Работа на этом рейсмусовом станке своими руками должна быть максимально автоматизирована. Для этого необходимо предусмотреть в конструкции удобный блок подачи заготовок, а также быстрое изменение текущих параметров.
Чаще всего самодельные модели рассчитаны на работу одного человека. Для обработки крупных заготовок необходимо предусмотреть максимальную площадь опорного стола. Также учитывается длина режущего вала. Эти характеристики рассчитываются перед изготовлением.
Этапы работ на деревообрабатывающем оборудовании.
- Установка текущих параметров. Они заключаются в изменении положения режущей фрезы относительно опорного стола. Таким образом регулируется степень обработки деревянных изделий.
- Включение оборудования.
- Подача первой заготовки в зону обработки. Если при работе возникают сильные вибрации, необходимо увеличить высоту вала.
В этом случае потребуется несколько этапов обработки продукта.
- Подача второй заготовки осуществляется путем ориентирования ее торцевой части на первую. Однако для этого требуется второй рабочий для лечения обработанного предмета.
При работе на самодельных станках необходимо соблюдать правила техники безопасности. Это касается специальной рабочей одежды, а также средств индивидуальной защиты – очков и перчаток.
При проектировании оборудования необходимо заранее предусмотреть расположение блока управления. Он должен располагаться недалеко от рабочего места, чтобы можно было быстро менять настройки.
Возможные проблемы при изготовлении станка
При проектировании необходимо решить ряд задач, связанных с оптимизацией изготовления самодельного рейсмусового станка. В отличие от заводского оборудования, самодельная конструкция имеет минимум сложных узлов.
В первую очередь необходимо отказаться от блока автоматической подачи заготовок. В заводских моделях эту функцию выполняют ролики, расположенные вверху. Во время настройки оборудования скорость их вращения автоматически синхронизируется. Реализовать такую функцию в рейсмусовом станке своими руками будет очень проблематично.
Кроме того, необходимо учитывать следующие конструктивные нюансы:
- регулировка положения опорного стола. Для этого нужны регулируемые опоры, соединенные между собой с помощью цепной передачи. С его помощью можно изменить высоту стола относительно режущего вала;
- область обработки. Лучше всего использовать вал от старого рубанка. Обладает необходимыми техническими параметрами;
- стабильная рама. Во время выполнения работ неизбежно появятся вибрации. Они не должны влиять на расположение заготовки, а также на качество обработки.
Для решения этих задач необходимо заранее составить правильную схему оборудования. Некоторые технические тонкости можно позаимствовать из чертежей заводской модели. Но в качестве основы лучше всего использовать уже существующие самодельные модели рейсмусовых станков, сделанных своими руками.
Обязательно учитывайте характеристики заготовок — их габаритные размеры, толщину и породу древесины.
Изготовление рейсмусового станка своими руками
На первом этапе необходимо подобрать соответствующие комплектующие для самостоятельного изготовления деревообрабатывающего оборудования. В первую очередь это касается процессорного блока и каркасной части.
Для изготовления опорного стола рейсмусового станка своими руками рекомендуется использовать уголки и трубы квадратного сечения, толщина стенки которых будет не менее 1,5 мм. Канал чаще всего используется как основа для повышения устойчивости. В его нижней части установлены регулируемые ножки.
Для скрепления деталей между собой можно использовать комбинированный способ — сваркой и соединением деталей болтами. Это повысит стабильность и надежность самодельного оборудования.
В качестве силовой установки используется асинхронный электродвигатель мощностью от 1,5 до 4 кВт. Это дает возможность отказаться от массивных шкивов. Передача крутящего момента на режущий вал происходит с помощью ремня или цепного блока.
Этапы изготовления самодельного оборудования.
- Составление чертежа, расчет характеристик основных узлов.
- Подготовка элементов — резка до нужного размера, есть возможность изменить текущую конфигурацию.
- Производство блока обработки. За основу лучше всего брать готовые из строгального оборудования. Дополнительно потребуется сделать стойки, которые будут прикреплять его к столу.
- Базовый стол. Лучше всего это делать после окончательного изготовления блока обработки. От этого зависят габаритные размеры опорного стола. После сварки производится пробная сборка компонентов.
- Регулировочное устройство. Он состоит из четырех опорных стоек, соединенных между собой цепной передачей. Регулировка осуществляется с помощью ручки.
Кроме того, требуется натяжитель.
Последний этап работы самый трудоемкий, так как требует высокой точности изготовления. Лучше всего использовать готовую кинематическую схему.
После окончательного изготовления рекомендуется загрунтовать и покрасить конструкцию. Это также защитит от внешнего воздействия влаги. При пробном пуске оборудования необходимо установить минимальный режим обработки, постепенно увеличивая высоту съема деревянного слоя до максимальной.
Пример рейсмусового станка своими руками смотрите в видео:
Все фото из статьи
В этой статье нам предстоит изучить бытовые рейсмусовые станки по дереву. Ознакомимся с принципом их работы и основными элементами. Кроме того, нам предстоит выяснить, насколько сложно сконструировать самодельный рейсмусовый станок по дереву, и есть ли смысл на фоне обилия рыночных предложений.
Что это такое
Рейсмусовый станок (в просторечии — толщиномер) используется для одно-, двух- или многостороннего строгания или обшивки досок за один проход до заданного размера.
Принципиальное отличие от более привычного домашнему мастеру строгального (строгального) станка в том, что толщиномер позволяет получить изделие заданной толщины не за несколько проходов с непрерывным измерением размеров, а именно за один раз:
- Заготовка произвольного размера подается в приемную пару роликов;
- С другой стороны станка выходит идеально выструганная доска или щит нужного сечения.
Уточняю: на практике при слишком быстрой подаче заготовки на ней могут оставаться следы ножа в виде неглубоких «волн», поэтому доске все равно потребуется окончательная обработка для использования в столярных работах.
Очевидным преимуществом рейсмуса является огромная экономия времени, в первую очередь, при изготовлении большого количества деталей одинаковой толщины. Кроме того, при установке фигурных ножей рейсмус позволяет делать профилированные брусья, и многие другие элементы деревянного декора.
На выходе доска гладкая с обеих сторон.
Устройство
Как устроен толщиномер — деревообрабатывающий станок?
Изучим простейшую конструкцию на примере одинарного ножа, обеспечивающую, соответственно, одностороннюю обработку детали.
- Дисковый нож 1 обеспечивает фактическое строгание доски. Как правило, это барабан с жестко закрепленными сменными лопастями — прямыми или фигурными.
- Прижимная пружина 2 обеспечивает прижатие заготовки роликами 3 и 4.
Примечание: поверхность валика 4 часто делают рифленой для более надежной фиксации заготовки.
- Подвижное коромысло 5 служит для фиксации осей верхних роликов.
- Балансир 6 выполняет аналогичную функцию снизу: пружина 7 прижимает нижний ролик 8 к заготовке.
В данной схеме регулировке подлежат:
- Прижимное усилие нижнего ролика F1.
- Прижимное усилие верхних роликов F2.
- Глубина резания a.
Типовой рубанок, однако, имеет несколько более сложное устройство:
- Общее количество протяжных роликов не 3, а 4.
В этом случае заготовка вытягивается с минимальным сопротивлением: в приведенной схеме левый вал вынужден тянуть заготовку, опираясь на гладкую стальную основу.
- Чтобы заготовка не вылетела в обратную сторону, перед первой парой подающих роликов размещены опрокидывающие «когти», плотно зажимающие доску при попытке реверса.
Рисование черт лица с помощью этого подробного руководства для начинающих %
Поделиться:
Если вы хотите рисовать реалистичные портреты, важно уметь рисовать черты лица. Ниже художница и преподаватель Ли Хаммонд делится советами и методами рисования реалистичных лиц графитным карандашом, выдержкой из своей книги Вся новая большая книга рисования Ли Хаммонда .
В этом пошаговом руководстве Ли научит вас, как воссоздать каждую часть лица вашей модели: глаза, нос, щеки и рот. Итак, вы понимаете, к чему мы движемся в этом уроке, вот наш готовый продукт.
Больше ресурсов на рисовании лица и людей
Видео Урок: Как нарисовать глаз
. Рисуя кривую щеков, подборов и носов. Результат волосы
Результаты лицевые волосы Избегайте этих 5 ошибок, когда рисовать портреты
. рисовать черты лица
Теперь, прежде чем вы сможете нарисовать лицо целиком, вы должны сначала научиться рисовать каждую черту лица по отдельности. Только взяв по одному признаку за раз, вы сможете хорошо изучить анатомию и понять, на что обращать внимание и что запечатлеть в своем рисунке.
Рисование носов в двух направлениях
Нос является наименее сложным элементом и, как уже отмечалось, больше всего напоминает сферу. Пять элементов затенения легко увидеть. Важно научиться рисовать черты лица в разных позах.
Эти прямые и профильные виды носа дадут вам достаточную практику. Следуйте инструкциям, чтобы нарисовать нос в обоих видах.
Рисование носа: прямой вид
1. Создайте линейный рисунок Используйте метод сетки и механический карандаш, чтобы создать линейный рисунок носа в прямом виде.
Прежде всего, когда вы уверены в своей точности, аккуратно удалите линии сетки ластиком-клячкой. Затем обведите карандашом узоры светлого и темного. Начните с рисования сферы, чтобы изучить реалистичные тени и кривые лица.
Во-вторых, добавьте отраженный свет вдоль краев носа и края ноздри. Добавьте край тени под кончиком носа, чтобы он выглядел округлым. Поместите отбрасываемые тени под нижний край носа.
3. РастушевкаПосле того, как вы добавите светлые и темные тона, растушуйте их тушью или тортильоном. Очень небольшая часть рисунка должна быть оставлена белой. Многие художники оставляют оттенки кожи слишком светлыми, но только блики должны быть такими же белыми, как бумага.
Не забудьте растушевать темные участки на более светлые области лица, как вы делали это в упражнении со сферой. Это делает его реальным.
Рисование носа: вид профиля
1.
С помощью метода сетки и механического карандаша нарисуйте линию носа, вид сбоку.
2. Проявление светлых и темных участковКогда вы будете уверены в своей точности, аккуратно сотрите линии сетки ластиком-клячкой, затем проявите узоры светлых и темных участков карандашом. Еще раз обязательно обратитесь к упражнению со сферой, чтобы отобразить вариации тональности сияния света.
3. СмесьРастушуйте тона с помощью культи или тортильона. Используйте темные тона за носом, чтобы выделить края.
Освещение имеет решающее значение. Благодаря темному фону этот пример сильно отличается от предыдущего.
Видеоурок: Как рисовать нос и рот
В этом выпуске нашего еженедельного прямого эфира Рисуем вместе , художник Скотт Майер показывает, как рисовать нос и рот.
Рисование мужских и женских ртов/губ
Рисование рта может быть сложной задачей, но вы можете нарисовать реалистичные губы, если разбить процесс на простые этапы. Следуйте инструкциям, чтобы создать полный, реалистичный рот и избежать простых ошибок рисования, таких как определение резких краев, которые склонны делать начинающие художники.
При изучении рта вы заметите, что верхняя губа обычно меньше и темнее нижней. Он создает М-образную форму.
Существуют различия между мужскими и женскими губами. Женские рты более очерчены и кажутся более полными и блестящими. Края мужских губ более тонкие и описываются тенями вокруг них больше, чем сами края.
Рисование губ | Женский
1. Создайте штриховой рисунокИспользуйте метод сетки и механический карандаш, чтобы создать штриховой рисунок женских губ.
2. Нанесение темных узоров Если вы уверены в своей точности, аккуратно удалите линии сетки ластиком-клячкой. Нанесите карандашом темные узоры губ.
Сделать верхнюю губу темнее нижней. Это связано с тем, что верхняя губа наклонена внутрь, а нижняя губа выгнута наружу.
3. Растушуйте тона и светлые бликиРастушуйте тона с помощью тортильона. Обязательно создайте тона кожи вокруг губ, чтобы они выглядели реалистично. Используйте резинку-клячку, чтобы приподнять яркие блики на нижней губе, чтобы они выглядели влажными и блестящими.
Рисование губ | Мужчина
1. Нарисуйте линиюС помощью метода сетки и механического карандаша нарисуйте линии мужских губ.
2. Добавление темных тоновЕсли вы уверены в своей точности, аккуратно сотрите линии сетки ластиком-клячкой. Сначала добавьте карандашом самые темные тона.
3. Растушуйте и поднимите Растушуйте рисунок с помощью культи или тортильона, чтобы удалить белизну бумаги. Углубите темные области карандашом, а затем поднимите светлые области ластиком-клячкой.
Рисование улыбок
Рты становится намного труднее рисовать, когда видны зубы. Рисуя зубы, никогда не проводите четкую линию между каждым зубом. Поскольку зубы соприкасаются, жесткая линия заставит их выглядеть слишком отдельными, представляя темное пространство.
К ним также следует применить затенение. Зубы объемные, поэтому если оставить их белыми, они будут выглядеть плоскими. По мере того, как зубы удаляются в рот, тени становятся темнее. Нижние зубы всегда немного темнее, так как они не так сильно выступают.
1. Создайте линейный рисунокИспользуйте метод сетки и механический карандаш, чтобы создать штриховой рисунок рта и зубов. Каждый зуб должен быть идеальным, чтобы создать хорошее сходство.
Не проводите резких линий между каждым зубом. Для точности нарисуйте формы линии десен и края зубов.
2. Применение темных тонов Когда вы уверены в своей точности, аккуратно удалите линии сетки ластиком-клячкой. Нанесите карандашом самые темные тона. Во рту самое темное. Верхняя губа темнее нижней и не имеет ярких бликов.
Растушуйте тона с помощью тортильона. Нанесите немного теней на каждый зуб, чтобы убедиться, что они выглядят объемными. Поднимите блики на нижней губе, чтобы они выглядели полными и блестящими.
Линии между зубами должны быть тонкими. Используйте мягкий ластик, чтобы смягчить места, где они соприкасаются.
Рисование глаз
Глаз состоит из множества компонентов, и все они важны. Вот несколько подсказок, которые помогут вам:
- Радужная оболочка и зрачок представляют собой идеальные круги, когда глаз смотрит прямо на вас. Если отвернуться или посмотреть вверх и вниз, они становятся эллипсами.
- Зрачок всегда находится точно по центру радужной оболочки.
- Зрачок – самая темная часть глаза. Заполните его как можно более темным и гладким.
Оставьте место для блика.
- Блики должны быть наполовину в зрачке и наполовину в радужной оболочке. Если на фото видно, что он блокирует зрачок, переместите его.
- Толщина нижнего века под радужной оболочкой очень важна. Никогда не проводите линию только под глазом. Эта маленькая деталь придает глазу объем.
- Узоры радужной оболочки различаются в зависимости от цвета глаза и напоминают звездообразование.
- Белок глаза необходимо растушевать, чтобы он напоминал форму сферы. Никогда не оставляйте эту область (склеру) белой.
- Ресницы на верхнем веке собираются вместе, образуя темную кромку, называемую линией роста ресниц.
- Углубление верхнего века делает глазное яблоко сферическим.
Теперь давайте перейдем к рисованию глаза.
1. Создание штрихового рисункаИспользуйте метод сетки и механический карандаш, чтобы создать штриховой рисунок глаза.
2. Наложите узоры и растушуйте Когда вы будете уверены в своей точности, аккуратно сотрите линии сетки ластиком-клячкой. Затем карандашом накладываем узоры радужной оболочки. Используйте карандашные линии, которые напоминают узор звездообразования или спицы колеса телеги.
Оставьте место открытым для бликов (половина зрачка и половина радужной оболочки). Смешайте все гладко с тортильоном. Используйте ластик-клячку, чтобы приподнять блик и увеличить узоры на радужной оболочке.
3. Продолжайте смешивание и затенение, добавьте ресницыСмешайте участки кожи на рисунке, чтобы создать форму и контуры. Затените белок глаза, чтобы он выглядел округлым, как сфера.
Добавьте ресницы очень быстрыми штрихами, которые сужаются к концам. Они растут слоями и комками, поэтому не заставляйте их идти все подряд.
Обратите внимание, как нижние ресницы растут из нижнего края толщины нижнего века. Вы можете видеть, насколько толщина нижнего века придает взгляду глаза.
Видеоурок: Как нарисовать глаз
youtube.com/embed/WxiWy9Qyo0A?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>В этом эпизоде нашего еженедельного прямого эфира Рисуем вместе , художник Скотт Майер показывает, как нарисовать глаз.
Рисование носа и глаз вместе
После того, как вы изучите анатомию глаза и то, как его реалистично нарисовать, важно понять, как соединить два из них вместе с другими чертами лица, такими как нос. Вот несколько советов, которые следует запомнить:
- Расстояние между глазами равно ширине одного глаза.
- Оба глаза должны быть прямо напротив друг друга.
- Если провести вертикальную линию вниз от уголка глаза, она совпадет с краем носа. (Это может варьироваться в зависимости от национальности.)
- Оба глаза должны смотреть в одном направлении. Зрачок и радужка должны быть одинаковыми у обоих.
- Поместите блик в одно и то же место на обоих глазах (половина в зрачок, половина в радужную оболочку).
Используйте метод сетки и механический карандаш, чтобы нарисовать линию носа и глаз вместе. Обратите внимание, как вертикальная линия, проведенная вниз от уголков глаз, совпадает с краем носа. Поместите глаза прямо друг напротив друга.
2. Нанесение темных тонов, заполнение теней и бровейКогда вы уверены в своей точности, аккуратно удалите линии сетки ластиком-клячкой. Нанесите карандашом самые темные тона.
Зрачки глаз – самые темные области. Заполните тона теневых областей и бровей. Брови должны быть затенены в форме, прежде чем наносить волоски.
3. Растушуйте и нанесите бликиРастушуйте тушью или лепешкой. Очень мало бумаги должно быть оставлено белым, даже в белках глаз. Используйте мягкий ластик для небольших бликов, видимых на бровях и узорах внутри зрачков.
Рисование глаз под углом
Этот проект поможет вам взглянуть на вещи с другой точки зрения. Когда вы рисуете черты лица человека, находящегося под углом, правила меняются.
Черты выглядят искаженными из-за перспективы. На этом изображении профиль носа закрывает один из глаз, и с этой стороны видна лишь небольшая часть лица.
1. Создайте штриховой рисунокИспользуйте метод сетки и механический карандаш, чтобы создать штриховой рисунок глаз в слегка наклонной позе. Обратите внимание, как этот угол загораживает вид на часть лица.
Радужная оболочка и зрачки теперь представляют собой вертикальные эллипсы, так как глаз не смотрит прямо на вас. Идеальный круг теперь изменен из-за перспективы.
2. Нанесите тени, добавьте тени и растушуйте бровиКогда вы уверены в своей точности, аккуратно удалите линии сетки ластиком-клячкой. Нанесите карандашом самые темные тона, чтобы создать тени. Зрачки глаз — самые темные области. Растушуйте форму бровей до серого тона.
3. Растушуйте и поднимите Растушуйте участки кожи культей или тортильоном. Используйте мягкий ластик для небольших бликов, видимых на бровях. Создайте узоры в зрачках и поднимите блики.
Рисование ушей
Уши — одна из самых сложных деталей для рисования, потому что они состоят из странных форм. Мы не уделяем особого внимания ушам, если только они не имеют сережек или больше, чем обычно. В любом случае, это не те формы, о которых мы часто думаем.
Чтобы нарисовать хороший портрет, вы должны изучить анатомию модели, чтобы она выглядела правдоподобно. Также неплохо попрактиковаться в рисовании ушей под разными углами и в разных позах. Практика всех видов важна, если вы хотите научиться рисовать портреты.
Видеоурок: Как рисовать ухо
В этом выпуске нашего еженедельного прямого эфира Рисуем вместе , художник Скотт Майер показывает, как рисовать ухо.
Рисунок
Уши: вид спередиЭто типичный вид уха спереди на портрете. Большая часть анатомии заблокирована волосами. Видна только выступающая часть мочки уха.
Чертеж
Уши: вид сбокуЭтот вид сбоку показывает сложность уха. Это, конечно, не типичная поза, но никогда не знаешь, когда тебе может понадобиться нарисовать человека в необычной позе.
Упражнение по рисованию: изучение анатомии ушей
Это упражнение поможет вам изучить анатомию ушей. Они состоят из множества сложных форм, которые прижимаются друг к другу. Метод сетки помогает сделать их более похожими на головоломку.
Вот что нужно помнить при рисовании ушей:
- Внешнее ухо перекрывает внутреннее.
- Во внутреннем ухе есть участок, напоминающий букву Y. Найдите его в каждом нарисованном ухе.
- Кожа уха отличается. Он более жирный, поэтому блики могут казаться очень яркими.
- Во внутреннем ухе есть выступающая часть, которая действует как чаша.
- Мочка уха часто напоминает шар.
Используйте метод сетки и механический карандаш, чтобы создать штриховой рисунок уха. Посмотрите на это как на головоломку из взаимосвязанных фигур.
2. Нанесение затемненияЕсли вы уверены в своей точности, аккуратно сотрите линии сетки ластиком-клячкой. Нанесите карандашом самые темные участки.
Создайте тени под тем местом, где внешнее ухо перекрывает внутреннее ухо. Не поддавайтесь желанию набросать слишком много. Позвольте затенению создать ваши края.
3. Растушевка и подъемРастушевка рисунка с помощью культи или тортильона. Чтобы это выглядело реалистично, поднимите блики ластиком-клячкой.
Ухо немного блестит, чем остальная кожа, поэтому блики должны быть яркими. Помните о пяти элементах затенения и сфере, фокусируясь на мочке уха.
Собираем все вместе | Рисование портрета
Теперь, когда вы научились рисовать черты лица от глаз до рта, пришло время собрать все вместе в портрет. Не приступайте к этому проекту, пока не выполните надлежащую практическую работу. Вернитесь назад и сначала отработайте все черты лица.
И, прежде чем двигаться дальше, обязательно потренируйтесь рисовать волосы.
Видеоурок: Рисование женского портрета
В этом выпуске нашего еженедельного прямого эфира Рисуем вместе Серия , художник Скотт Майер показывает, как нарисовать женский портрет.
Вот несколько советов по рисованию портретов:
- Если вы хотите нарисовать черты лица, начните с глаз. Это помогает создать связь со зрителем и начинает улавливать индивидуальность вашего объекта.
- Когда закончите глаза, двигайтесь вниз и закончите нос, затем рот.
Это называется треугольником признаков.
- Позвольте темным волосам создать более светлый край лица. Размещение тона позади лица снижает вероятность того, что вещи будут выглядеть обрисованными.
- Рисуя волосы, наносите штрихи карандашом в том же направлении, что и рост волос.
- Всегда помните о пяти элементах затенения всего, что вы рисуете.
Как рисовать портрет
1. Создайте штриховой рисунокИспользуйте метод сетки и механический карандаш, чтобы создать штриховой рисунок женского лица. Идите по одной коробке за раз и будьте очень осторожны с формами.
2. Нанесите темные оттенки и начните наращивание волосЕсли вы уверены в своей точности, аккуратно сотрите линии сетки ластиком-клячкой. Нанесите самые темные тона.
Начните с глаз, а затем двигайтесь вниз к носу и рту, чтобы создать треугольник черт лица. Нанесите немного темного тона рядом с лицом, чтобы создать светлый край лица. Начните создавать волосы, используя длинные штрихи карандаша.
Не торопитесь заканчивать. Лицо должно быть очень гладко сглажено культей или тортильоном. Немного рисунка следует оставить чисто белым; только блики в глазах и на носу кажутся белыми. Когда вы закончите лицо, обратитесь к предыдущим упражнениям по отдельным чертам лица и помните о пяти элементах затенения.
Волосы на этом портрете требуют много времени. Используйте очень длинные штрихи карандашом, чтобы создать длину. Растушуйте все до гладкости, а затем поднимите светлые полосы с волос ластиком-клячкой.
Продолжайте практиковаться
Теперь, когда вы научились рисовать черты лица, продолжайте практиковаться! Новая большая книга Ли Хаммонда по рисованию включает множество быстрых пошаговых демонстраций рисования, предназначенных для начинающих, как графитным, так и цветным карандашом, в том числе о том, как рисовать черты лица цветным карандашом. Вы также можете найти больше вдохновения и техник от Ли Хаммонд на ее сайте.
Учимся рисовать? Присоединяйтесь к нашей серии живых видео,
Рисуем вместе !Научитесь рисовать лица, людей и многое другое в нашей еженедельной серии видео в прямом эфире под руководством художника Скотта Майера.
Как нарисовать глаз Как нарисовать нос и рот
Рисование портрета девушки Рисование автопортрета
Присоединяйтесь к следующему рисованию вместе
Поделиться:
Оживите свой штриховой рисунок с помощью плавных привлекательных линий
Можно не рисовать идеальные линии с первой попытки!
Чувствуете ли вы необходимость рисовать линии идеально с первой попытки?
Не нужно так себя чувствовать!
Даже профессиональные иллюстраторы иногда перерисовывают свои линии снова и снова, чтобы создать красивый штриховой рисунок.
Будьте готовы к отмене (Ctrl+z) и рисуйте, не беспокоясь
Это для тех случаев, когда вы хотите рисовать длинные непринужденные линии. Это особенно эффективно, когда рисование гладких волос и контуров тела .
Не бойтесь делать ошибки и продолжайте распутывать линии, пока они вас не устроят!
Нанося штрихи от сустава к суставу, например, от плеч к локтям и от локтей к запястьям, вы можете создавать прямые, гибкие линии, передающие характеристики каждой части тела.
Обведите, а затем приведите в порядок
Вам не обязательно рисовать аккуратные линии одним мазком. Вы можете использовать инструмент Ластик, чтобы привести линию в порядок после того, как нарисуете одну и ту же линию несколько раз. Если вы считаете, что с самого начала нарисовали хороший набросок, вы также можете скопировать его и использовать тот же метод, чтобы привести его в порядок в своем штриховом рисунке.
Использование перьев разной толщины
Вы используете одинаковую толщину для всех линий штрихового рисунка?
Толстые линии для контуров и переднего плана
Используйте толстые линии для частей, которые вы хотите показать больше, например, руки на приведенном выше примере изображения. Эта техника позволит вам придать вашей линии индивидуальность и ощущение трехмерности без использования цветов и теней.
Тонкие линии для внутренней стороны зрачков и ногтей
Используйте более тонкую линию для рисования складок на одежде, внутренней части зрачков и ногтей.
Изменяйте толщину линий для складок на одежде в зависимости от материала
При рисовании складок учитывайте материал, из которого сделан предмет одежды.
Используйте тонкие, легкие линии для мягких материалов, таких как футболки и блузки. Для одежды из более твердых материалов, таких как кожаные куртки и костюмы, используйте толстые кисти и рисуйте четкие линии. Эта техника позволяет вам использовать штриховой рисунок, чтобы показать, что носят ваши персонажи.
Используйте более темные линии для теней и пересечений
При раскрашивании иллюстраций вы обычно используете светлые тона для мест, куда попадает свет, и темные тона для теней. То же самое касается линейного искусства. Используйте более тонкие ручки для светлых областей и более толстые ручки для теней. Это также поможет создать трехмерный вид.
При использовании фломастеров места с пересекающимися линиями становятся черными, потому что чернила имеют тенденцию скапливаться в этих областях. Если вы также затемните пересечения в цифровом искусстве, вы можете придать своему штриховому рисунку больше похожести на ручку и бумагу.
Стабилизация
Если вам по какой-то причине не нравятся ваши штрихи, вы можете попробовать изменить Стабилизация инструмента кисти.
Стабилизация — это функция, которая автоматически устраняет колебания вашей линии во время рисования. Чем выше значение, тем плавнее линия. Этот параметр придает вашей работе более цифровой вид по сравнению с более низкими значениями.
Однако программное обеспечение может отставать от установки слишком высокого значения.
Значения для коррекции зависят от нажима пера, предпочитаемого графического планшета и человека, поэтому лучше поэкспериментировать и найти предпочтительное значение.
Clip Studio Paint, MediBang Paint, Paint Tool SAI и GIMP имеют функции стабилизации. Если вы используете Adobe Photoshop CC , вы можете получить аналогичный эффект, используя параметр Smoothness .
Рисование с использованием векторов
Многие изображения, которые вы видите на компьютерах, называются растровыми изображениями. Растровые изображения — это изображения, состоящие из группы пикселей. Если увеличить, то можно увидеть каждый пиксель в отдельности. Они могут отображать сложные градиенты и их легко редактировать, однако это ухудшает их качество. Качество изображения также теряется при их увеличении.
С другой стороны, векторные изображения не ухудшаются при увеличении, поэтому вы можете редактировать их по своему усмотрению даже после завершения работы. Это связано с тем, что векторное изображение состоит из линий, соединяющих две координаты.
Одним из популярных программ для создания векторных изображений является Adobe Illustrator . Вы также можете использовать векторные слои в Clip Studio Paint . Векторные слои создают точки, называемые контрольными точками на линиях. Они позволяют рисовать векторные изображения. Вы также можете редактировать контрольные точки и линии по своему усмотрению после их рисования.
Векторы удобны для рисования штриховок, поскольку вы можете легко изменять их толщину, редактировать кривые и удалять по мере необходимости.
Вы также можете использовать векторные слои, чтобы стереть слишком длинные линии!
В растровых слоях вы можете стереть важные линии, когда хотите стереть ненужные части линии. Однако, если вы используете инструмент Vector Eraser в Clip Studio Paint, все, что вам нужно сделать, это нарисовать ненужную часть линии, чтобы стереть ее.
Это позволяет рисовать линии, не слишком беспокоясь о том, что они будут слишком длинными или пересекаться. Эта функция особенно эффективна при рисовании волос.
Как иллюстратор-ветеран, я всегда думал, что векторные слои тоже сложны и сложны. Однако, как только я начал их использовать, я понял, что они не слишком отличаются от обычных растровых слоев, за исключением того, что я могу корректировать свои линии по мере необходимости. Инструмент векторного ластика Clip Studio Paint действительно удобен! Если вы новичок в векторах, я настоятельно рекомендую попробовать!
Щелкните здесь, чтобы просмотреть пробную версию Clip Studio Paint PRO/EX
Поворот холста
Когда вы рисуете ручкой и бумагой, вы естественным образом поворачиваете бумагу, чтобы вам было легче рисовать. Вы также можете вращать холст в цифровом искусстве! Если вам кажется, что определенный штрих слишком сложно нарисовать, попробуйте повернуть холст, чтобы получить лучший угол.
Легче рисовать сверху вниз или слева направо (если вы правша: справа налево, если вы левша). С другой стороны, рисовать снизу вверх или справа налево (слева направо, если вы левша) сравнительно сложно.
Если вы рисуете на смартфоне или планшете, гораздо проще повернуть устройство, чтобы получить лучший угол, чтобы преодолеть это.
Другие советы:
Поместите лист бумаги на планшет!
Будет больше трения между планшетом и пером, поэтому, если вы привыкли рисовать карандашами или перьями, это может помочь вам рисовать лучше. Однако имейте в виду, что трение также изнашивает вашу ручку.
Настройки графического планшета и монитора
Если вы чувствуете, что ни один из вышеперечисленных шагов вам не подходит, возможно, пришло время перепроверить настройки графического планшета и монитора.
1. Поместите планшет непосредственно перед экраном!
Довольно просто, но очень важно! Всегда размещайте планшет непосредственно перед экраном.
