Схема проводки в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме

Содержание

1. Схема проводки в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме
2. Открытая электропроводка в деревянном доме. №3. Открытая проводка в деревянном доме
3. Проводка в деревянном доме под гипсокартон. Как установить в деревянном доме проводку под гипсокартоном
4. Замена проводки в деревянном доме. Схема электропроводки в доме
5. Видео электрика в деревянном доме. Как делать правильно?

Схема проводки в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов.

Существуют рекомендации специалистов, которые нужно обязательно соблюдать.

Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей.

Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами.

Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования.

Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт.

Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов.

Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки.

Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Открытая электропроводка в деревянном доме. №3. Открытая проводка в деревянном доме

Прокладывать электрические провода внутри деревянных стен не только очень опасно, но и технически сложно. При открытом методе владелец в любой момент может устранить неполадку, так как доступ к проводам всегда открыт, поэтому этот вариант монтажа получил более высокую популярность. Из недостатков называют только неэстетичность ввиду видимости проводов, но сегодня и с этим минусом можно справиться.

Для открытого монтажа проводки в деревянных домах используют:

• кабель-каналы , или электротехнические короба . Это наиболее удобный и популярный способ. Такие каналы относительно просто монтируются к деревянной поверхности, а если правильно подобрать цвет, то они будут минимально заметными. Производители выпускают короба с цветом и рисунком под разные породы дерева. В плане эстетичности, стоимости и простоты доступа к проводам это лучший вариант, но правильно рассчитать количество необходимых элементов, поворотов, углов и заглушек не всегда легко;
• электротехнический плинтус – самый современный вариант, позволяющий достичь максимально эстетичных результатов. В нем предусмотрены фиксаторы жил;
• ролики для изоляции . Это небольшие керамические элементы, которые монтируются на поверхности и удерживают проводку. Все провода будут на виду, поэтому в плане эстетики вариант не самый лучший, но зато позволяет создать интерьер в стиле ретро . Подобный способ монтажа используют обычно в домах, построенных из оцилиндрованного бревна;
• специальные скобы . Это самый дешевый и простой вариант, но внешне выглядит не очень;
• металлорукав используется для открытой прокладки проводки только в нежилых зданиях, так как помещение становится похожим на производственное. Гофра, как ни старайся, не будет лежать идеально, будет провисать, и, к тому же, собирает пыль.

Проводка в деревянном доме под гипсокартон. Как установить в деревянном доме проводку под гипсокартоном

Монтировать электропроводку под гипсокартоном в деревянном доме проще с помощью медной трубы — ее легче гнуть и присоединять к распределительным, распаечным и монтажным коробкам. Но выбор такого материала значительно увеличивает стоимость электрической внутридомовой сети. Поэтому обычно выбирают стальные трубы, хотя их применение увеличивает продолжительность работ.

Диаметр каждой трубы подбирают так, чтобы суммарное сечение проходящих в ней кабелей и проводов (с учетом всех оболочек) было не более 40% от ее просвета.

Еще до монтажа обрешетки для гипсокартона надо провести трассировку кабельных линий.

Оптимальной считается та, которая имеет минимальное количество углов и поворотов. Трубы и короба по нормам ПУЭ нужны и для того, чтобы хозяин дома (или электрик) мог проводить замену проводки без разборки перегородок, облицовки стен и перекрытий.

Для уменьшения количества поворотов в одной линии используют протяжные распаечные коробки из металла. Они должны быть установлены в местах, обеспечивающих свободный доступ к ним, чтобы не только иметь возможность заменить проводку, но и периодически измерять величину сопротивления оболочек проводов.

Все трубы и металлические коробки (в том числе монтажные для розеток и выключателей) должны иметь надежное механическое соединение между собой. Для медных труб разрешены вальцовые соединения, для стальных — резьбовые. Хотя более надежными считаются пайка или сварка соответственно.

После этого необходимо всю металлическую конструкцию из труб и коробок с помощью проводников подсоединить к зажимам на шине заземления. И провести измерения, чтобы убедиться в непрерывности этой части электрической цепи.

Перед тем как протягивать кабели и провода в трубах, замеряют сопротивление изоляции. Затем в отверстия каждой трубы вставляют пластиковые вкладыши, чтобы не повредить оболочку кабелей и проводов. И с помощью троса осуществляют их протяжку.

После прокладки каждой цепи измерения величины сопротивления изоляции повторяют, чтобы убедиться в ее целостности.

И только после этого приступают к монтажу каркаса и гипсокартона.

Так выглядит прокладка современной электропроводки в деревянном доме под гипсокартон, если ее выполнять в соответствии с требованиями ПУЭ.

Замена проводки в деревянном доме. Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

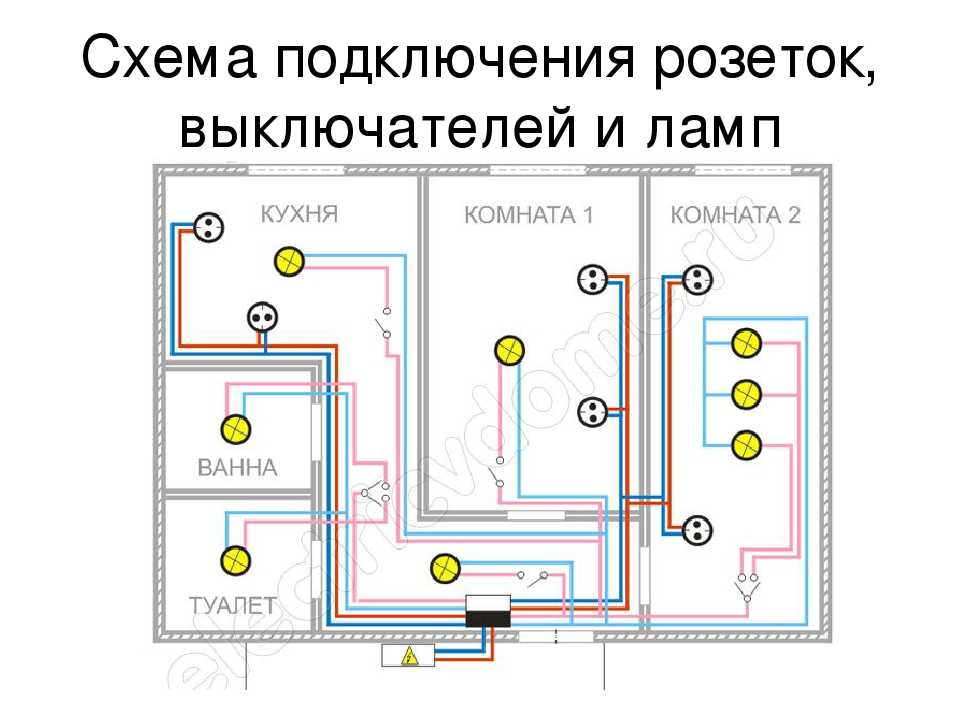

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

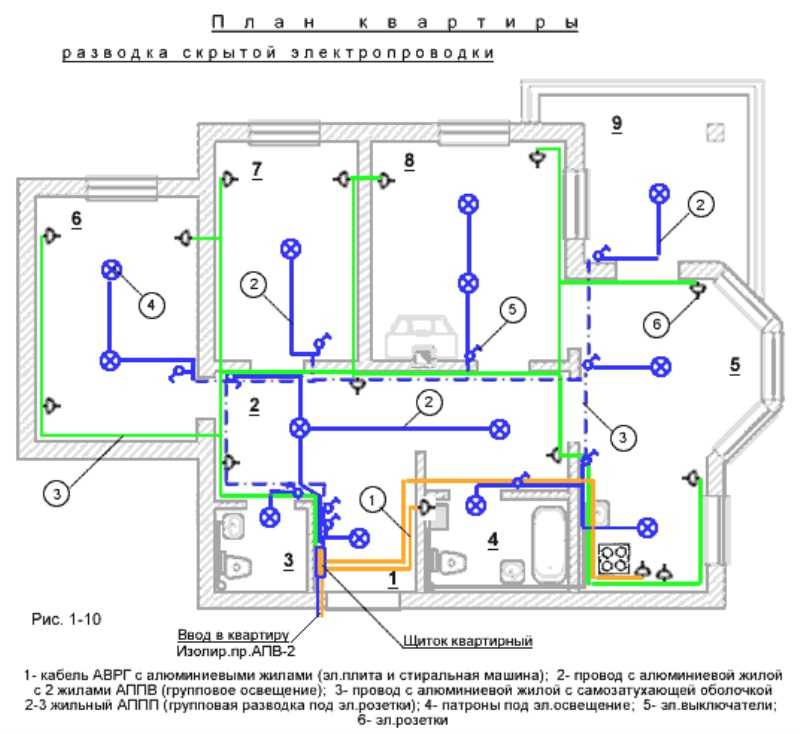

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Источник: https://doma-na-veka.ru/stati/shema-elektroprovodki-v-derevyannom-dome-svoimi-rukami-shema-shema-razvodki-elektroprovodki-v

Видео электрика в деревянном доме.

Как делать правильно?

Электричество в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме

Содержание

1. Электричество в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме
2. Скрытая проводка в деревянном доме своими руками. Основные требования к электропроводке в деревянном
3. Проводка в деревянном доме под гипсокартон. Как установить в деревянном доме проводку под гипсокартоном
4. Замена проводки в деревянном доме. №4. Создание схемы электропроводки
5. Проводка в деревянном доме под штукатуркой. Как проложить кабель в деревянном доме.
6. Видео электропроводка в деревянном доме своими руками

Электричество в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами. Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Скрытая проводка в деревянном доме своими руками. Основные требования к электропроводке в деревянном

Прежде всего необходимо предупредить домашних мастеров, которые считают, что если они могут починить розетку или выключатель в квартире, знают, как отличить ноль от фазы с помощью обычного индикатора, то могут смело браться за самостоятельный монтаж электропроводки и в загородном деревянном доме. Не все так просто – деревянное строение отличается повышенной пожароопасностью, и требования к прокладке силовых кабелей здесь совершенно иные.

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Безрадостная статистика показывает, что подавляющее число случающихся пожаров в деревянных зданиях напрямую связаны с нарушениями монтажа и эксплуатации электрических приборов или проводки. По большому счету , браться за самостоятельную прокладку электрических линий вообще не следует – это удел квалифицированных специалистов. Однако, знать основные правила необходимо любому владельцу деревянного жилья, хотя бы для того, чтобы оценить уже имеющиеся кабельные разводки или проконтролировать работу вызванных электриков, так как вполне можно нарваться на «халтурщиков», выполняющих работу по принципу «ничего страшного, и так сойдет ».

Итак, какие основные требования должны предъявляться к электропроводке в деревянном строении:

• Должна быть полностью исключена или до предела минимизирована вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания в случае короткого замыкания.
• Физико-технические и эксплуатационные характеристики используемых проводов и электроарматуры должны с достаточным запасом соответствовать суммарной потребляемой мощности на каждом конкретном участке проводки с учётом пиковых нагрузок. Недопустимы любые проявления нагревания кабелей или клеммных соединений.
• Состояние проводки должно полностью исключать риски поражения людей или домашних животных электрическим током.

Проблема эстетичности в условиях деревянного строения должна уйти на второй план. Существует немало приемлемых способов решить и этот вопрос (об этом будет рассказано ниже). Но никогда нельзя добиваться улучшения интерьерного оформления помещений за счет даже незначительного снижения уровня безопасности – это чревато катастрофическими последствиями.

Сложность самостоятельной работы по прокладке электропроводки в деревянном доме еще и в том, что нет единого регламентирующего документа. Опытные мастера с большим стажем работы знают основные требования к ней и технологические приемы по их реализации. Самому же подобрать нужную информацию, разбросанную но СНиПам , ГОСТам и ПУЭ (правила устройства электроустановок), не так просто , и она, зачастую , носит слишком специализированный характер, понятный лишь человеку с профильным образованием.

Основная задача данной публикации – дать владельцам деревянных домов основные представления о способах монтажа электропроводки. В качестве инструкции как сделать проводку в деревянном доме, адресованной неподготовленному человеку,  для полностью самостоятельного проведения электротехнических работ,  ее рассматривать не следует.

Проводка в деревянном доме под гипсокартон. Как установить в деревянном доме проводку под гипсокартоном

Монтировать электропроводку под гипсокартоном в деревянном доме проще с помощью медной трубы — ее легче гнуть и присоединять к распределительным, распаечным и монтажным коробкам. Но выбор такого материала значительно увеличивает стоимость электрической внутридомовой сети. Поэтому обычно выбирают стальные трубы, хотя их применение увеличивает продолжительность работ.

Диаметр каждой трубы подбирают так, чтобы суммарное сечение проходящих в ней кабелей и проводов (с учетом всех оболочек) было не более 40% от ее просвета.

Еще до монтажа обрешетки для гипсокартона надо провести трассировку кабельных линий.

Оптимальной считается та, которая имеет минимальное количество углов и поворотов. Трубы и короба по нормам ПУЭ нужны и для того, чтобы хозяин дома (или электрик) мог проводить замену проводки без разборки перегородок, облицовки стен и перекрытий.

Для уменьшения количества поворотов в одной линии используют протяжные распаечные коробки из металла. Они должны быть установлены в местах, обеспечивающих свободный доступ к ним, чтобы не только иметь возможность заменить проводку, но и периодически измерять величину сопротивления оболочек проводов.

Все трубы и металлические коробки (в том числе монтажные для розеток и выключателей) должны иметь надежное механическое соединение между собой. Для медных труб разрешены вальцовые соединения, для стальных — резьбовые. Хотя более надежными считаются пайка или сварка соответственно.

После этого необходимо всю металлическую конструкцию из труб и коробок с помощью проводников подсоединить к зажимам на шине заземления. И провести измерения, чтобы убедиться в непрерывности этой части электрической цепи.

Перед тем как протягивать кабели и провода в трубах, замеряют сопротивление изоляции. Затем в отверстия каждой трубы вставляют пластиковые вкладыши, чтобы не повредить оболочку кабелей и проводов. И с помощью троса осуществляют их протяжку.

После прокладки каждой цепи измерения величины сопротивления изоляции повторяют, чтобы убедиться в ее целостности.

И только после этого приступают к монтажу каркаса и гипсокартона.

Так выглядит прокладка современной электропроводки в деревянном доме под гипсокартон, если ее выполнять в соответствии с требованиями ПУЭ.

Замена проводки в деревянном доме. №4. Создание схемы электропроводки

Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. На ней необходимо указать места, где будут расположены все розетки, выключатели, а также щиток и счетчик . На схеме показывают и места будущего расположения кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов. За основу лучше взять план дома, где указаны точные параметры всех комнат.

Чтобы правильно составить схему, руководствуйтесь такими правилами:

• заранее необходимо продумать расположение крупной бытовой техники, а также схему освещения. Это избавит от проблем с удлинителями в будущем;
• определить максимальную мощность приборов;
• сформировать группы подключения. Правила диктуют предусматривать в каждую комнату по две ветви проводки: одна – для розеток, вторая – для освещения. В отдельную группу выделяют каждый мощный прибор (стиральная машинка, бойлер и т.д.) – для них необходимо прокладывать отдельный кабель. Освещение придомовой территории – это еще одна группа, но часто ее подключают к отдельному автоматическому выключателю, чтобы иметь возможность включить освещение, когда никого нет дома. Для каждой группы считаются максимальную нагрузку;
• розетки могут быть расположены на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому продумайте тип и количество электроприборов;
• выключатели, как правило, располагают на высоте 80 или 150 см. Желательно, чтобы все ни были на одной высоте;
• распределительный щиток монтируют на высоте 150 см, чтобы маленькие дети к нему не добрались;
• проводка может проходить только вертикально и горизонтально, поворачивать под прямым углом.

Проводка в деревянном доме под штукатуркой. Как проложить кабель в деревянном доме.

Рассмотрим все эти способы прокладки проводов в деревянном доме. Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (перегрева кабеля и т.п.), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, с аббревиатурой ВВГнг и пр., не поддерживают горение.

Постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен, допустима ли открытая проводка в деревянном доме. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Если электропроводка смонтированна в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Semik ( Пользователь FORUMHOUSE):

Могу сослаться на свой опыт работы пожарным и опыт электрика в аварийке. Стальные трубы больше нужны для механической защиты проводки от «дурака», зубов крыс, которые могут прогрызть даже металлорукав и повредить кабель. Я не раз видел, как стальная труба, с замкнувшей внутри проводкой, раскалялась докрасна. Случись такое в деревянной стене, и пожар неминуем.

По словам пользователя, первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув  кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. Правила прокладки кабеля в деревянном доме – вещь довольно туманная, пока мы решили лишь часть сложной задачи, о которой будет рассказано ниже.

Видео электропроводка в деревянном доме своими руками

монтаж электропроводки, открытый или скрытый

Дом из дерева — красивое, уютное сооружение, но легко воспламеняется, требует повышенного внимания к процессу электроснабжения. Сделать электропроводку своими руками задача не из легких, но выполнимая. Только подходить к вопросу ответственно, в соответствии с нормами и правилами.

Содержание

• 1 Требования к электропроводке в деревянном доме
• 2 Правила
• 3 Подготовка проекта электроэнергии
  • 3.1 Выбор кабеля
  • 3.2. Выбор устройств и автоматику для коммутатора
• 4 Шаг проводки за шагом
  • 4.1 Установка коммутатора
  • 4. 2 Устройство заземления
  • 4.1. 4.3 Ввод силового кабеля в помещение
  • 4.4 Прокладка кабелей и их подключение
  • 4.5 Установка выключателей и розеток
  • 4.6 Способы прокладки открытой проводки
  • 4.7 Скрытая электропроводка в деревянном доме
• 5 Ошибки при монтаже
• 6 Испытание электропроводки

Требования к электропроводке деревянного дома

Электропроводка в деревянном доме должна отвечать главному требованию — быть безопасной . Более половины пожаров в этом типе зданий происходит из-за короткого замыкания в электросети из-за механического повреждения изоляции или чрезмерных нагрузок на кабель.

Вы можете устранить риск возгорания, если будете соблюдать основные требования:

1. Правильный подбор материалов.
2. Надежная изоляция.
3. Возможность автоматического отключения питания.
4. Обычная диагностика сети.

Выполнение данных требований снизит вероятность возгорания деревянного строения и обеспечит сохранность имущества как в городских, так и в загородных домах.

Правила

Положения, регулирующие устройство электроснабжения в деревянных конструкциях, содержатся в «Правила устройства электроустановок» ( ПУЭ ) и в Своде правил «Проектирование и устройство электроустановок жилых и общественных зданий». .

Дают критерии выбора распределительных устройств, проводников, автоматики, освещения, указывают используемые термины и их значение.

Проведение электропроводки еще регламентируется СНиП ( СНиП ).

СНиП 3.05-06-85 описывают способы ввода силового кабеля в жилое помещение, а СНиП 31-02 — Требования к устройству систем электроснабжения жилых зданий.

Подготовка проекта электроснабжения

Первый этап электрификации объекта — подготовка проекта. В частном доме чертеж схемы электропроводки можно выполнить своими силами. Для этого нужен план дома с расстановкой мебели, техники, электроприборов, обозначением розеток и выключателей. Отмечает расположение распределительного щита и прохождение кабельных линий.

Указывается расположение распределительных коробок, рассчитывается максимальная потребляемая мощность всеми приборами, общее количество автоматических выключателей и номинальная нагрузка на вводной автоматический выключатель.

Выбор кабеля

После составления электрической схемы необходимо решить, каким проводом делать электропроводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежнее. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем у меди, а на изгибах он хрупок. Более подходящим материалом является медь, провода из которой выдерживают температуру от -50 до +50°С.

Определив, какой кабель лучше для электропроводки в доме, можно переходить к выбору его марки. Для деревянных конструкций больше подходит медная негорючая проволока ВВГ со сплошными жилами и пониженным дымовыделением. Обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.

При планировании электропроводки дома необходимо помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.

Подбор устройств и автоматики для щита

Цель подбора устройств автоматики защиты — обеспечение безопасности сети и оборудования в аварийных ситуациях. Каждое устройство имеет свое предназначение. Все устройства расположены в распределительном щите.

Автоматические выключатели защищают от перенапряжения и коротких замыканий.

Автоматические выключатели защищают от перенапряжений и коротких замыканий. ( RCDS ) — защита от возгорания и поражения электрическим током.

Реле напряжения — против скачков нагрузки, влияющих на работу приборов.

RCCBs Дифференциальные автоматические выключатели совмещают в себе функции автоматического выключателя и УЗО и экономят место при установке в распределительном щите.

Комплексное использование этих устройств обеспечивает надежную работу устройств и безопасность людей в помещении.

Монтаж электропроводки – пошаговая инструкция

Монтаж электропроводки в частном доме требует предварительной подготовки и соблюдения пошаговой инструкции, состоящей из следующих шагов:

• разработка проекта и определение суммарной мощности оборудования;
• Выбор кабелей, устройств автоматизации и электроприборов;
• Электроснабжение, подключение автоматических выключателей, электросчетчиков;
• установка электрощита;
• внутренняя проводка;
• установка розеток, выключателей, светильников;
• системный тест.

Такая последовательность покажет, как правильно провести разводку электропроводки в доме, и обеспечить надежность ее работы. Важно помнить, что каждый шаг должен выполняться с соблюдением правил безопасности: обесточить помещение, в котором проводятся работы, не использовать оголенные провода, все соединения и ответвления разместить в коробках, проложить кабель либо по вертикали, либо по горизонтали, не допуская их пересечения.

Следование пошаговым инструкциям позволит выполнить качественную установку.

Установка распределительного щита

Распределительный щит предназначен для приема и распределения электроэнергии в помещении. С его установки начинаются все электромонтажные работы. Неважно, делается ли электропроводка на даче, в городском коттедже или в срубе в сельской местности.

Распределительный щит должен быть изготовлен из огнеупорного материала, размещен в сухом месте и заперт. Над ним нельзя располагать помещения с повышенной влажностью ( душевые, ванны, туалеты ), а в радиусе полуметра — отопительное оборудование, системы водоснабжения и газоснабжения.

В распределительном щите устанавливается электросчетчик, вводной выключатель, УЗО, заземляющая шина, реле напряжения и автоматические выключатели на разные группы мощности.

Заземляющее устройство

Любой современный дом оснащен техникой в ​​металлическом корпусе, а возможный контакт металла с электричеством требует заземления — защиты людей от поражения электрическим током через электроприборы.

В частном доме заземление Вы можете сделать сами.

Выкопать траншею глубиной 30 см в виде равностороннего треугольника со стороной 1 м. В уголки забиваются штыри длиной 3 м и диаметром 3 см, которые соединяются между собой угловым сварным швом.

В одном из углов вырезано отверстие, с помощью болта и гайки прикреплен заземляющий провод, который крепится к шине в распределительном щите. К этой шине крепятся заземляющие жилы кабелей в желто-зеленой изоляции.

Ввод силового кабеля в здание

Электричество поступает в здание по силовому кабелю, который входит в распределительный щит. Подача может осуществляться двумя способами: надземным и подземным.

В первом случае кабель проводится по воздуху от электрического столба в дом, где крепится к фарфоровой арматуре. Этот способ прост и дешев, но имеет ряд недостатков: менее долговечен, велика вероятность повреждения провода ветром, снегом, ветками.

Подземный способ более надежный, но более трудоемкий и дорогой. Рытье траншеи для укладки армированного кабеля или металлических труб. Поверх траншеи насыпают 20-сантиметровый слой песка, укладывают сигнальную ленту и заглубляют траншею.

Силовой кабель — является основным элементом электропроводки, так как несет нагрузку всех электроприборов в доме.

Прокладка кабелей и их подключение

Прокладка электропроводки в частном доме осуществляется по трассам, указанным на схеме проекта. По ней монтируются распределительные коробки, стационарные точки крепления розеток, выключателей, осветительных приборов. В постройках из дерева используются только провода со специальной маркировкой, изоляция которых не воспламеняется даже при высоких температурах.

Не «крутить», «временно». Лучше минимизировать количество поворотов и изгибов. По возможности прокладывайте весь провод от автоматического выключателя до конечной точки.

Выполняя монтаж электропроводки в деревянном доме своими руками, необходимо помнить, что коробки нельзя закрывать декоративными панелями или перекрытиями, затрудняющими доступ для обслуживания.

Установка выключателей и розеток

Накладные розетки и выключатели выбираются исходя из расчетной величины тока и возможности подключения под одну раму. Перед установкой отключите питание и убедитесь в отсутствии напряжения в кабеле.

Самый безопасный способ установки выключателей и розеток в деревянную конструкцию – это установка их на металлические подложки. Это защитит от возможных искр от короткого замыкания или искрения при вытаскивании вилки. Для деревянного дома предпочтительнее использовать карбонитовые, а не пластиковые устройства, обладающие большей термостойкостью и выдерживающие сильный нагрев.

Способы открытой электропроводки

Открытая электропроводка в деревянном доме прокладывается по внутренней стороне помещения. Главное требование – чтобы провод не касался непосредственно стен, потолка или пола и был защищен: находился посередине канала, трубы или имел несколько слоев изоляции. Трубы и воздуховоды должны быть изготовлены из материалов, не поддерживающих горение.

Монтаж электропроводки в деревянном доме можно выполнить несколькими способами:

1. В гофротрубу из ПВХ;
2. В металлическом шланге;
3. В трубах или каналах из ПВХ;
4. На кронштейнах;
5. На керамических изоляторах.

Наиболее распространенными вариантами являются использование гофрированных труб и кабельных каналов.

Использование керамических изоляторов или «ретро-стиль», когда между многожильным проводом и стеной имеется воздушный зазор. Этот вариант также украшает дом.

Открытая проводка в деревянном доме может сочетать в себе несколько вариантов. На стены и потолки, имеющие ровную поверхность, можно применить пластиковые короба, а на других участках – гофрированные трубы.

Скрытая проводка в деревянном доме

Внутренняя проводка в деревянном доме имеет свои преимущества и недостатки. Преимуществом является отсутствие гофрированных труб и кабель-каналов, портящих внешний вид помещения. Отсутствует риск механического повреждения кабеля. С другой стороны, сложность монтажа, повышенные требования к пожарной безопасности, дополнительные финансовые затраты.

В отличие от наружной, внутреннюю проводку в деревянном доме провести сложнее. Необходимо знать больше требований и нюансов, связанных с данным видом обустройства электричества.

Скрытая проводка не должна иметь много витков, так как кабель должен быть проложен в стальных или медных трубах. Применение металлорукавов и поливинилхлоридной сетки допускается только при условии их защиты гипсовой или асбестовой прокладкой.

Если для монтажа наружной проводки не требуется специальный инструмент, то он необходим для скрытой проводки. Сверлить нужно в горизонтальном и вертикальном направлениях, вырезая пазы для изоляционных коробов. Вам придется тянуть не только провода и тросы, но и большое количество стальных или медных труб. Последние подходят лучше, так как хорошо гнутся, принимая нужную форму.

Провести электропроводку в доме своими руками можно открытую и закрытую. Делается это в местах вывода провода к выключателям или розеткам.

Ошибки при монтаже

Типичные ошибки при прокладке электропроводки в помещениях:

• Изгиб или ослабление питающего кабеля;
• Крепление провода к деревянной конструкции, что запрещено правилами;
• Монтаж скрытой электропроводки с использованием гофрированных труб, металлорукавов и пластиковых коробов;
• установка распределительного щита слишком близко к месту ввода силового кабеля;
• Неверно рассчитано количество автоматических выключателей: либо больше, либо меньше необходимого.

Проверка электропроводки

После монтажа электропроводку необходимо проверить: произвести визуальный осмотр, измерить сопротивление изоляции и заземляющего провода, проверить работу автоматических выключателей, УЗО или пламегасителей. Надежность электросети должна быть максимальной, так как электропроводка требует повышенного внимания и регулярного контроля.

Статьи по теме:

Сколько стоит подключить электричество к сараю?

Сколько стоит провести электричество в сарае?

Фото: Marianna / Adobe Stock

Основные моменты

• Вы заплатите долларов за электричество в гараже от 1000 до 9250 долларов.

• Большие постройки на большем расстоянии от вашего дома могут увеличить затраты до $5000+ .

• Получите разрешение перед началом работы, если вы планируете заниматься своими руками (не рекомендуется).

• Мы рекомендуем пригласить профессионального электрика для безопасного выполнения этой работы и кодирования.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

В то время как некоторые считают отдельно стоящие гаражи «старой школой», домовладельцы могут легко избавиться от этой стигмы, подключив электричество к другим отдельно стоящим объектам вашего дома. В конце концов, обеспечение светом и энергией других отдельно стоящих зданий вашего дома открывает множество возможностей — новое рабочее пространство, новый офис или даже примыкающий чердак, который вы можете сдать в аренду за дополнительные деньги.

Стоимость подачи электричества в отдельный гараж или сарай зависит от того, сколько энергии вам нужно, насколько сложна установка в вашем доме и во дворе и, возможно, даже от того, где вы живете. Это руководство по стоимости разбивает все это для вас.

Сколько стоит провести электричество к отдельно стоящему гаражу или сараю?

Проведение электричества в отдельный гараж или сарай обычно стоит от 1000 до 2500 долларов США , в зависимости от потребностей в электричестве, расстояния до вашего отдельного гаража или сарая, а также от того, нужно ли вам прорезать гипсокартон для прокладки новой проводки. Если для прокладки проводов в вашем доме требуется обширная работа, проект может стоить намного дороже — до от 4000 до 5000 долларов + возможно.

В среднем отдельно стоящие гаражи стоят дороже, чем навесы из-за более высоких электрических нагрузок. Эти проекты часто требуют нескольких установок по всему гаражу, тогда как электрический блок сарая обычно устанавливается в одном месте.

Основные факторы стоимости

Вот все факторы, влияющие на подведение электричества к отдельной жилой площади.

Потребности в электричестве

Домовладельцы, подводящие электричество к отдельно стоящему гаражу или сараю, часто преследуют цель — работать на новом месте, построить комнату отдыха или даже спроектировать дополнительное жилое пространство в виде квартиры в гараже или чердака. Электрик может помочь вам определить, сколько электроэнергии вам потребуется для достижения этих целей. Чем больше оборудования и приборов вы планируете использовать, тем выше будет стоимость.

Размер объекта

В отдельно стоящих гаражах может потребоваться установка двух отдельных электропроводок и розеток, что увеличит затраты на установку. Вот почему важно, чтобы электрик приезжал к вам домой, а не сообщал вам цену по телефону.

Расстояние до дома

Подземные питающие кабели используются для подачи электричества из вашего дома в гараж или сарай. Чем больше расстояние, тем больше копания и установки потребуется для вашей работы.

Голые стойки против гипсокартона

В новых домах с голыми стойками вы можете легко провести новую электропроводку в отдельное жилое помещение. Но если вам нужно взломать гипсокартон или обойти существующую электрическую систему, чтобы обеспечить электричеством ваш гараж или сарай, это будет стоить дороже.

Многие электрики разорвут для вас гипсокартон как часть работы. Тем не менее, большинство из них не кладут новый гипсокартон, поэтому вам, возможно, придется подумать о стоимости найма местного подрядчика по ремонту гипсокартона или сделать это самостоятельно. В среднем по стране От 1 до 3 долларов за квадратный фут, при этом типичная окончательная цена превышает 1000 долларов .

Разрешения

Профессиональные электрики имеют лицензию на выполнение этого вида работ в большинстве штатов и поэтому не нуждаются в разрешении.

Если вы все еще рассматриваете возможность самостоятельного подключения электричества (и мы рекомендуем вам тщательно подумать об этом, прежде чем продолжить), имейте в виду, что в некоторых штатах запрещено выполнять электромонтажные работы своими руками без разрешения, что может стоить от 25 долларов и 200 долларов .

Стоимость прокладки электропроводки в гараже по типу

Однопроводная

Однопроводная передача использует только один электрический проводник и обычно используется в сельской местности для прокладки электропроводки под землей по доступной цене. Этот тип лучше всего подходит для основных электрических установок в гаражах и сараях. Около $1,500 — хорошая оценка.

Multi-Wire

Многопроводная передача более гибкая и надежная, что упрощает работу с электроприборами или электроинструментами в отдельно стоящем гараже. Вы заплатите от 1500 до 2500 долларов для этого в базовой домашней установке, где не требуется обширных работ по гипсокартону.

Сколько электропроводки в гараже я могу получить в своем бюджете?

Эти три ценовых диапазона помогут вам определить, сколько электричества вы можете установить в своем гараже или сарае.

$1,000—$1,500

За $1,200 или меньше вы сможете провести простую однопроводную цепь от дома до гаража или сарая. Но если вам нужна многопроводная схема или отдельное освещение и розетки, вы можете легко превысить этот ценовой диапазон.

Чтобы не выходить за рамки бюджета, проконсультируйтесь с несколькими электриками или рассмотрите возможность найма мастера-электрика в вашем районе. Более низкая почасовая ставка может сэкономить вам сотни затрат на установку.

1 500–2 500 долл. США

В этом ценовом диапазоне возможно выполнение большинства работ с многопроводными цепями и более сложной прокладки электрических проводов.

В конце концов, многие электрики назовут вам цену, основанную на предполагаемом использовании помещения. Если вы планируете использовать мощные инструменты в своем отдельно стоящем гараже или сарае, они могут предложить установить оборудование более высокого класса, что повысит цену. Чтобы сэкономить, обсудите варианты и спросите, где можно сэкономить на материалах.

$2,500+

Вы легко можете заплатить более $2,500 , если вам нужно сломать гипсокартон, чтобы проложить новую электропроводку вдоль дома, в гараже или сарае. Если доступ к проводам ограничен, вы можете заплатить более 2500 долларов только за этот проект, даже не принимая во внимание прокладку новых электрических проводов.

В этой ценовой категории вы также можете рассмотреть вопрос о повышении мощности вашей электрической сервисной панели (например, перейти со 100-амперной панели на 200-амперную). Обычно это стоит в диапазоне от 1300 до 3000 долларов .

Могу ли я сделать этот проект своими руками?

Если у вас нет значительного опыта работы с электропроводкой, самостоятельные работы по электрике не поощряются из соображений безопасности. Вы также рискуете испортить электропроводку в вашем доме, что может потребовать дорогостоящего ремонта.

Стоимость найма электрика рядом с вами, хотя и выше, легко оправдана для этого проекта.

Влияет ли место проживания на стоимость?

Фото: Ириана Шиян / Adobe Stock

Электрики обычно берут от

50 до 100 долларов в час за свое время, а в среднем по стране от 160 до 520 долларов за визит специалиста к вам домой и выполнение работы.

Крупные мегаполисы Америки, такие как Денвер, Нью-Йорк и Лос-Анджелес, как правило, взимают около 100 долларов США в час или более за электромонтажные работы.

Сельские электрики часто берут 50 долларов в час (а в некоторых случаях и меньше), но вам, возможно, придется заплатить за их выезд к вам домой. Вы также должны учитывать, что отдельные гаражи и навесы могут быть дальше в сельской местности, что требует больше электрических материалов и, таким образом, повышает цену.

Часто задаваемые вопросы о подведении электричества к отдельно стоящему гаражу

Сколько энергии вам нужно для подачи электричества к отдельно стоящему гаражу?

Ответ зависит от ваших потребностей и наличия вашей текущей электрической панели. Если вы надеетесь серьезно увеличить мощность в своем отдельном жилом помещении, вам также может потребоваться рассмотреть возможность увеличения мощности усилителя, на котором работает ваш дом (например, со 100 до 200 ампер).

Стоит ли проводить электричество в отдельный сарай?

Для многих домовладельцев навесы — это больше, чем место для хранения инструментов или приспособлений для ухода за газоном. Если вы думаете о создании рабочего места на открытом воздухе или хотите упростить свою жизнь, подключив электричество к месту, которое находится ближе к вашему двору, это может полностью окупиться.

Могу ли я вместо этого провести удлинитель к моему сараю?

Вы можете использовать удлинитель для питания сарая, но только временно. Удлинители не являются постоянным решением. Подача слишком большой мощности через шнур может привести к его перегрузке, перегреву и возникновению пожара. Идите вперед и возьмите удлинитель, если вам нужно подключить рабочий инструмент или прибор во время ежегодной весенней уборки, но убедитесь, что вы используете прочный и толстый шнур, чтобы свести к минимуму риск короткого замыкания.
