Расширительный бачок для отопления: процесс изготовления и подключения

Содержание статьи

• Устройство расширительного бака открытой конструкции
• Устройство расширительного бака закрытого типа
• Изготовление расширительного бачка своими руками
• Процесс подключения своими руками бачка к трубам магистрали отопления
• Заключение

Выполняя своими руками работы по устройству системы обогрева дома, следует помнить о том, что необходимой её частью является расширительный бачок для отопления. Как нам известно из курса физики средней школы, объём воды при нагревании имеет способность увеличиваться. Давление внутри системы при этом возрастает и когда его значение достигнет критической точки, может возникнуть аварийная ситуация. Для сброса лишнего давления путём приёма излишков воды и пара служит расширительный бачок.

Итак, расширительный бачок является частью системы отопления. Перед ним стоит задача сбросить лишнее давление, принять излишек воды и пара, а также обеспечить стабильное давление внутри системы. Объём бачка должен быть не менее 4 процентов от общего объёма воды в магистрали.

Различают открытый и закрытый (или мембранный) типы бака – устройство их является довольно простым и вполне возможно изготовление их своими руками.

Устройство расширительного бака открытой конструкции

Расширительный аппарат открытой конструкции изготавливают из толстой листовой стали. Форма может быть любой – цилиндрической, кубической, призматической. Установка такого бака производится в самой высокой точке системы отопления – это необходимо для того, чтобы обеспечить правильное давление в магистрали. Объём, как уже упоминалось, берётся более 4 процентов от общего объёма воды в магистрали.

К такой ёмкости привариваются несколько патрубков:

• Патрубок трубы расширения – через него вода поступает в ёмкость.
• Переливной патрубок – когда объём воды превышает допустимое значение, её излишек удаляется из бака.
• Циркуляционный патрубок – по нему вода подаётся в магистраль отопления.
• Контрольный патрубок – для стравливания лишнего воздуха.
• Запасной патрубок – для слива воды, если требуется ремонт оборудования.

Конструкция такого типа вполне позволяет сделать все работы своими руками – это довольно несложно.

Устройство расширительного бака закрытого типа

Закрытый тип расширительной ёмкости известен ещё как мембранный. Внутреннее пространство бака делится мембраной на две части – одна для воды, другая для воздуха. Сначала весь объём внутри заполнен воздухом – мембрана при этом находится в прижатом состоянии. При поступлении воды мембрана растягивается, объём воздушной камеры сокращается, а давление в ней возрастает. Когда давление достигает граничной точки, срабатывает предохранительный клапан, лишний воздух выбрасывается и давление нормализуется.

Следует учитывать, что мембранный бак заполняется не полностью – его объём должен быть заполнен не более чем на 44 процента.

Мембранный аппарат гораздо сложнее, чем открытый – соответственно возникает больше трудностей при его изготовлении своими руками.

Изготовление расширительного бачка своими руками

Сделать своими руками такой аппарат для системы обогрева дома довольно несложно. Саму ёмкость можно сварить из листовой стали толщиной два с половиной миллиметра. С таким же успехом можно использовать металлическую тару от лака или краски – нужно только убедиться, что толщина стенки не меньше 2,5 мм. Годятся также баки для горючего от грузовых автомобилей. Очень подходящим вариантом является ёмкость из нержавейки от старой стиральной машины.

Объём должен быть 10-15 литров – напомним, что он должен быть не менее 4 процентов от общего объёма воды в магистрали.

Если мы используем готовую тару, необходимо методом выпаривания очистить её от остатков содержимого – краски или горючего. Внутреннюю поверхность окрашиваем водостойкой краской, внешнюю поверхность – эмалью. Это необходимо для того, чтобы защитить аппарат от коррозионного разрушения.

После того, как ёмкость высохнет, на высоте от 5 до 11 см от дна привариваем штуцеры – они необходимы для того, чтобы осуществить подключение агрегата к трубам системы отопления.

Прорезаем на верхней поверхности люк, который будет закрываться крышкой при помощи болтов. Он нужен для того, чтобы производить очистку внутри агрегата. Нам будет необходимо проверять уровень воды в аппарате – для этого можно изготовить щуп в виде металлического прута с делениями, показывающими высоту уровня. Для измерения щупом делаем герметичное отверстие и привариваем на него стальной штуцер. На штуцере нарезаем резьбу и изготавливаем крышку с резиновой прокладкой, завинчивая которую, мы сможем закрывать отверстие. Наш бачок готов – можно осуществлять его подключение к магистрали.

Процесс подключения своими руками бачка к трубам магистрали отопления

Пошагово подключение расширительного бачка к трубам магистрали отопления выглядит следующим образом:

• Выкачиваем из аппарата весь воздух и потом накачиваем, пока не обеспечим давление 1,1 кПа.
• Убеждаемся, что давление в магистрали выше давления в баке приблизительно на 0,1-0,2 кПа.
• Отключаем электрическое питание котла, перекрываем все краны, удаляем воду из радиаторов.

• Бак присоединяем к трубе, которая подаёт воду из радиатора в котёл. Соединения выполняем при помощи фитингов.
• Разрезаем трубу, ставим тройник, трубу и запорный кран им можно воспользоваться, если понадобится ремонт, а воду из системы сливать не будет желания.
• Подключаем бачок, промываем фильтры.
• Открываем краны и заполняем систему водой. Следим за тем, чтобы давление в ней было не более 1,3 кПа.
• Стравливаем лишний воздух из магистрали и запускаем котёл – расширительный бак подключен и система работает.

Заключение

Как вы смогли убедиться, устройство расширительного бачка является достаточно несложным – имея навыки сварщика, можно изготовить такой аппарат самому. Подключение его к магистрали отопления также не представляет больших трудностей. Немного терпения, трудолюбия и аккуратности – и ваша система отопления с новым бачком будет работать как часы.

Читайте также

• Расширительный бачок для отопления
• Давление в расширительном бачке отопления закрытого типа
• Установка расширительного бака системы отопления

Расширительный бак для отопления закрытого типа установка

При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).

Расширительный бак для отопления закрытого типа установка

Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.

Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

В чем преимущества закрытой системы отопления

Содержание статьи

• 1 В чем преимущества закрытой системы отопления
• 2 Как устроен и как действует расширительный бачок для отопления закрытого типа?
  • 2.1 Видео: устройство расширительных бачков марки «Flexcon FLAMCO»
• 3 Как рассчитать требуемые параметры расширительного бачка?
  • 3.1 Расчет по формулам
  • 3.2 Калькулятор для расчета требуемого объема расширительного бачка
  • 3.3 Цены на расширительные баки Джилекс
• 4 Расширительный бак для отопления закрытого типа: установка своими руками
  • 4.1 Видео: врезка расширительного бачка в контур полипропиленовых труб

Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).

Водяное отопление является лидером по распространенности

Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.

Как определиться с типом и количеством радиаторов отопления?

Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.

Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.

Именно такие функции и выполняет расширительный бачок.

Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

Принципиальная схема системы открытого типа

1 – котел отопления;

2 – стояк подачи;

3 – открытый расширительный бачок;

4 – радиатор отопления;

5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.

Возможно, вас заинтересует информация о том, как правильно осуществляется установка радиаторов отопления

Цены на циркуляционные насосы

циркуляционные насосы



Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.

Отличия системы отопления закрытого типа

Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).

Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.

Открытый расширительный бак

Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:

• Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
• В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.

Расширительный бачок вполне можно разместить в неприметном углу

А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.

• В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
• Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
• Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
• Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
• За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
• И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.

Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.

Как устроен и как действует расширительный бачок для отопления закрытого типа?

Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:

Схема устройства и действия герметичного расширительного бачка

Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).

С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.

С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.

Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)

Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.

Принцип работы – несложен.

• В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
• При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
• При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).

Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.

Расширительный бачок на специальном кронштейне

Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.

Кроме того, могут они различаться и конструкцией самой мембраны.

Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа

Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

Видео: устройство расширительных бачков марки «Flexcon FLAMCO»

Цены на расширительные баки Flexcon FLAMCO

расширительные баки Flexcon





Как рассчитать требуемые параметры расширительного бачка?

При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем.

Расчет по формулам

Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:

Vб = Vс × k / D

Символами в формуле обозначены:

Vб – требуемый рабочий объем расширительного бачка;

Vс – общий объем теплоносителя в системе отопления;

k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;

D – коэффициент эффективности расширительного бака.

Откуда взять исходные величины? Разбираемся по порядку:

1. Общий объем системы (Vс) можно определить несколькими способами:

• Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
• Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п.
• Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.

2. Значение коэффициента температурного расширения (k) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.

Температура нагрева теплоносителя, °С	Содержание гликоля, % от общего объема
	0	10	20	30	40	50	70	90
0	0.00013	0.0032	0.0064	0.0096	0.0128	0.016	0.0224	0.0288
10	0.00027	0.0034	0.0066	0.0098	0.013	0.0162	0.0226	0.029
20	0.00177	0.0048	0.008	0.0112	0.0144	0.0176	0. 024	0.0304
30	0.00435	0.0074	0.0106	0.0138	0.017	0.0202	0.0266	0.033
40	0.0078	0.0109	0.0141	0.0173	0.0205	0.0237	0.0301	0.0365
50	0.0121	0.0151	0.0183	0.0215	0.0247	0.0279	0.0343	0.0407
60	0.0171	0.0201	0.0232	0.0263	0.0294	0.0325	0.0387	0.0449
70	0.0227	0.0258	0.0288	0.0318	0.0348	0.0378	0.0438	0.0498
80	0.029	0.032	0.0349	0.0378	0.0407	0.0436	0.0494	0. 0552
90	0.0359	0.0389	0.0417	0.0445	0.0473	0.0501	0.0557	0.0613
100	0.0434	0.0465	0.0491	0.0517	0.0543	0.0569	0.0621	0.0729

3. Значение коэффициента эффективности расширительного бачка (D) придется рассчитать по отдельной формуле:

D = (Qm – Qб) / (Qm + 1)

где:

Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.

Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.

Калькулятор для расчета требуемого объема расширительного бачка

Чтобы упростить читателю процедуру расчета, в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.

Перейти к расчётам



Введите запрашиваемые значения, а затем нажмите кнопку «РАССЧИТАТЬ»

Укажите паспортную мощность отопительного котла, кВт

Выберите из таблицы и укажите значение коэффициента теплового расширения теплоносителя (с округлением до тысячных)

Укажите максимальное давление в системе отопления (порог срабатывания предохранительного клапана) Бар (атмосфер)

Укажите давление предварительной закачки воздушной камеры расширительного бака, Бар (атмосфер)

Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.

И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.

Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом, равным разнице рассчитанных показателей для всей системы и параметров встроенной емкости.

Цены на расширительные баки Джилекс

Расширительный бак Джилекс

И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.

Возможно, вас заинтересует информация о том, как выбрать электрический котел для отопления частного дома

Расширительный бак для отопления закрытого типа: установка своими руками

Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:

Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления

На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик.

На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.

От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.

Теперь посмотрим, что необходимо сделать на самом бачке.

Иллюстрация	Краткое описание выполняемой операции
	Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности.
	На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник. Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке). .
	Переходник затянут, и можно переходить к монтажу крана. Стоит сразу отметить, что в показанном примере допущена недоработка —  мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно. Рекомендация всем установщикам – не забывать про этот момент.
	Наматывается нить для запаковки крана, …
	… кран ставится на место и плотно затягивается. Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене.
	От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка. По сути, в этой части работа закончена.
	Теперь можно проверить давление в воздушной камере расширительного бачка. С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается.
	Проверить давление можно автомобильным манометром. Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана. При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос.
	В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка). Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку. На этом установку можно считать законченной.
	Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки.
	Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут.
	Лета хомута расправляется и продевается в щели монтажной площадки.
	Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика.
	После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную …
	.. а затем – до упора, с помощью отвертки или ключа.

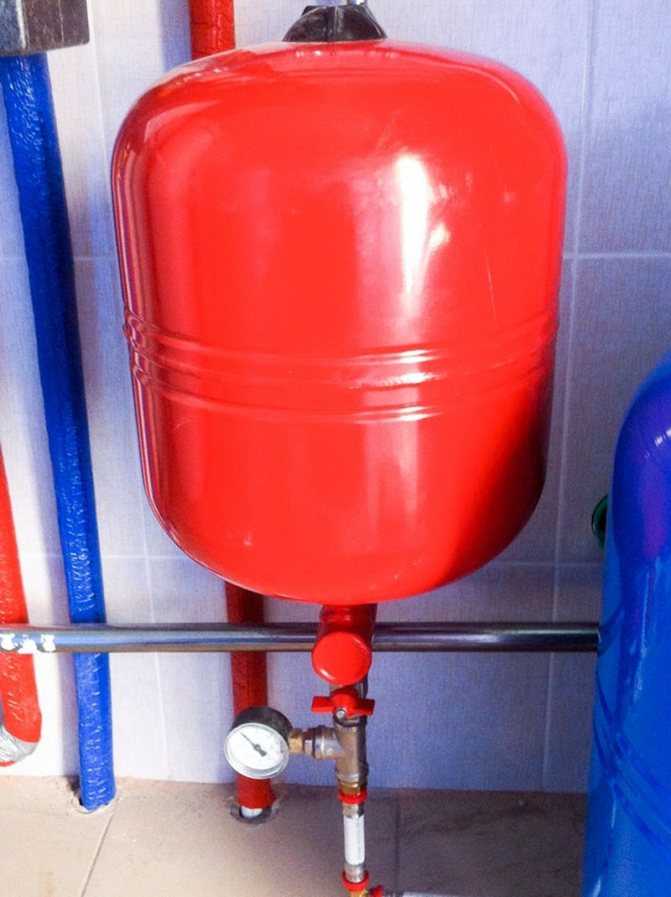

	В таком виде бачок будет готов к подвешиванию на стене.
	Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше.
	Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком. Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта.
	Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия.  Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником.

После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.

Видео: врезка расширительного бачка в контур полипропиленовых труб

В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы. Расширительный бак для отопления вы можете узнать по ссылке.

Возможно, вас заинтересует информация о том, что собой представляет радиатор биметаллический

Стоимость установки расширительного бака водонагревателя

Стоимость установки расширительного бака водонагревателя

Фото: kate_sept2004 / E+ / Getty Images Типичная стоимость горячей установки расширительный бак водонагревателя стоит от 90 до 350 долларов

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Вы можете не задумываться о том, как ваш дом нагревает горячую воду изо дня в день, но надежная горячая вода по требованию необходима, когда вы принимаете душ, моете посуду или моете руки . Расширительные баки водонагревателя могут помочь защитить ваш водонагреватель и предотвратить его взрыв, гарантируя, что у вас будет горячая вода, когда вам это нужно. Сколько стоят расширительные баки водонагревателя в среднем $220 для установки.

Сколько стоит самостоятельно установить расширительный бак водонагревателя?

Если вы опытный профессионал с обширными знаниями в области сантехники, вы можете сэкономить на стоимости рабочей силы и установить расширительный бак водонагревателя за от 40 до 200 долларов . Тем не менее, обычно рекомендуется нанять профессионала для этой работы. Неправильно установленный расширительный бак может привести к протечкам, разрывам труб и другим проблемам. Свяжитесь с техническим специалистом по водонагревателям, чтобы обсудить возможные варианты.

Распределение стоимости расширительного бака водонагревателя

Основными факторами, влияющими на стоимость установки расширительного бака водонагревателя, являются материалы и трудозатраты.

Материалы

Стоимость расширительного бака колеблется от $40 до $200 . Большинство новых расширительных баков представляют собой баки мочевого или мембранного типа с резиновым баллоном, который расширяется и удерживает воду отдельно от основного бака. Старые резервуары часто из простой стали, без камеры. Емкости меньшего размера на два галлона, как правило, дешевле, чем емкости большего размера на четыре галлона.

Рабочая сила

Вам также нужно будет заплатить за профессиональную установку расширительного бака водонагревателя. Обычно это стоит от 50 до 150 долларов.

Часто задаваемые вопросы о расширительных баках водонагревателя

Фото: Cees/Adobe Stock

Необходимо ли заменять расширительные баки одновременно с водонагревателем?

Вам не нужно заменять расширительные баки одновременно с водонагревателем. Вы можете пройти от шести до 12 лет или более, прежде чем вам понадобится заменить расширительный бак. В от 90 до 350 долларов , расширительные баки водонагревателя обычно гораздо более доступны, чем стоимость самих баков для горячей воды, которая в среднем составляет около 1190 долларов .

Нужны ли расширительные баки водонагревателя?

Хотя во многих старых домах не нужны расширительные баки водонагревателя, в некоторых новых домах они необходимы. Эти резервуары требуются в соответствии с нормами и правилами в местах, где есть устройства предотвращения обратного потока или регуляторы давления на входящей водопроводной трубе между водопроводными трубами общего пользования и водонагревателем.

Как работают расширительные баки водонагревателя?

Когда вода в водонагревателе расширяется, она оказывает давление на трубы горячей воды и при определенных условиях может вызвать протечки или разрыв бака горячей воды. Трубы или водонагреватели могут расколоться из-за давления, если есть предохранитель обратного потока, который предотвращает рассеивание давления водонагревателем путем выпуска воды обратно в водопроводную линию.

В этих сценариях расширительный бак водонагревателя обеспечивает место для сброса давления водонагревателя и предотвращения разрывов и утечек. Расширительные баки водонагревателя довольно малы, их типичная емкость составляет от двух до пяти галлонов.

Требуются ли расширительные баки водонагревателя для гарантии?

В зависимости от марки водонагревателя может потребоваться установка расширительного бака для выполнения условий гарантии. Потребителям важно прочитать мелкий шрифт гарантии, чтобы увидеть, нужен ли расширительный бак.

Как продлить срок службы водонагревателя?

Установка расширительного бака — это один из способов продлить срок службы водонагревателя и предотвратить дорогостоящий ремонт. Вы также должны регулярно сливать и промывать водонагреватель.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Как нанять подходящих подрядчиков по изоляции

  Энди Линдус • 12 ноября 2016 г.

• Когда нужно сливать воду и промывать водонагреватель?

  Бен Киссам • 9 июня 2021 г.

• Объяснение пяти главных опасений домовладельцев по поводу котлов

  Скотт Дилан Вестерлунд • 21 декабря 2021 г.

Какова роль расширительного бака в вашей печи? — Доступный комфорт

В настоящее время лишь немногие печи используют пар для циркуляции тепла, а чугунные радиаторы уступили место более энергоэффективным плинтусным обогревателям. Это переключение стало возможным благодаря изобретению расширительного бачка. Эта технология заменила эти примитивные методы контроля давления и теперь является неотъемлемой частью любой системы отопления.

Что делает расширительный бачок?

Расширительный бак уравновешивает давление в закрытых водяных системах отопления. Он поддерживает постоянный уровень давления в трубах, чтобы на них не влиял потенциальный избыток. Поскольку трубы имеют ограниченное пространство, давление будет расти по мере того, как горячий воздух или вода будут занимать больше места. Следовательно, самые слабые места печи могут быть повреждены, что приведет к протечке или даже разрыву трубы. Расширительный бачок снижает нагрузку на наиболее опасные компоненты системы отопления, значительно продлевая срок ее службы.

Как они работают?

Расширительный бак представляет собой небольшой бак с резиновой диафрагмой, разделяющей его на две части. Одна сторона содержит воду и прикреплена к трубке системы отопления. Другая сторона сухая и содержит сжатый воздух, установленный на уровне около 12 фунтов на квадратный дюйм.

В большинстве современных расширительных баков для водяных систем отопления используется чрезвычайно гибкая диафрагма из бутилкаучука или EPDM. Когда воздушная сторона бака находится под давлением, диафрагма может соответствовать внутренней стальной поверхности бака. Диафрагма расширительного бачка сжимается по мере повышения уровня давления. В результате воздух в резервуаре сжимается, что позволяет проникнуть большему количеству воды. Этот процесс снижает повышенное давление в системе и защищает трубы от повреждений.

Стоимость расширительного бака

Расширительные баки бывают разных размеров, от двух галлонов до нескольких сотен галлонов. В зависимости от емкости, ценовой диапазон также может варьироваться. Небольшие бытовые резервуары обычно доступны по цене, в то время как более крупные коммерческие резервуары могут стоить сотни долларов.

Установка расширительного бачка

Установка небольшого бытового расширительного бачка — вполне выполнимая задача для домохозяина, который делает все своими руками. Тем не менее, большинство местных строительных норм требуют, чтобы бак устанавливал лицензированный сантехник. Для достижения оптимального результата всегда следует обращаться к профессионалу.

Как определить, правильно ли работает расширительный бачок

Положите руку на расширительный бачок и проверьте температуру, чтобы убедиться, что он работает правильно. Верхняя часть емкости должна быть теплой на ощупь, а нижняя – прохладной.
