Распределительный коллектор отопления своими руками: инструкция

Автономные системы отопления могут быть построены разными способами. Одним из самых популярных типов системы отопления в доме является конструкция с жидким теплоносителем. Обычно в его качестве используется вода со специальными присадками.

Распределительный коллектор отопления

Такая система может иметь несколько обогревательных контуров, например, отопление через радиаторы и через теплые полы. Для того, чтобы вода в такой системе распределялась равномерно – нужен коллектор отопления распределительный.

Содержание

• Назначение отопительного коллектора
  • Как распределяется теплоноситель в частном доме?
• Гидравлическая стрелка и ее функция
• Компаланарный распределительный коллектор
• Изготовление распределительного коллектора своими руками
  • Проектировка коллектора
• Изготавливаем коллектор распределения
  • Обзор самодельного распределительного коллектора

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

• При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
• Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

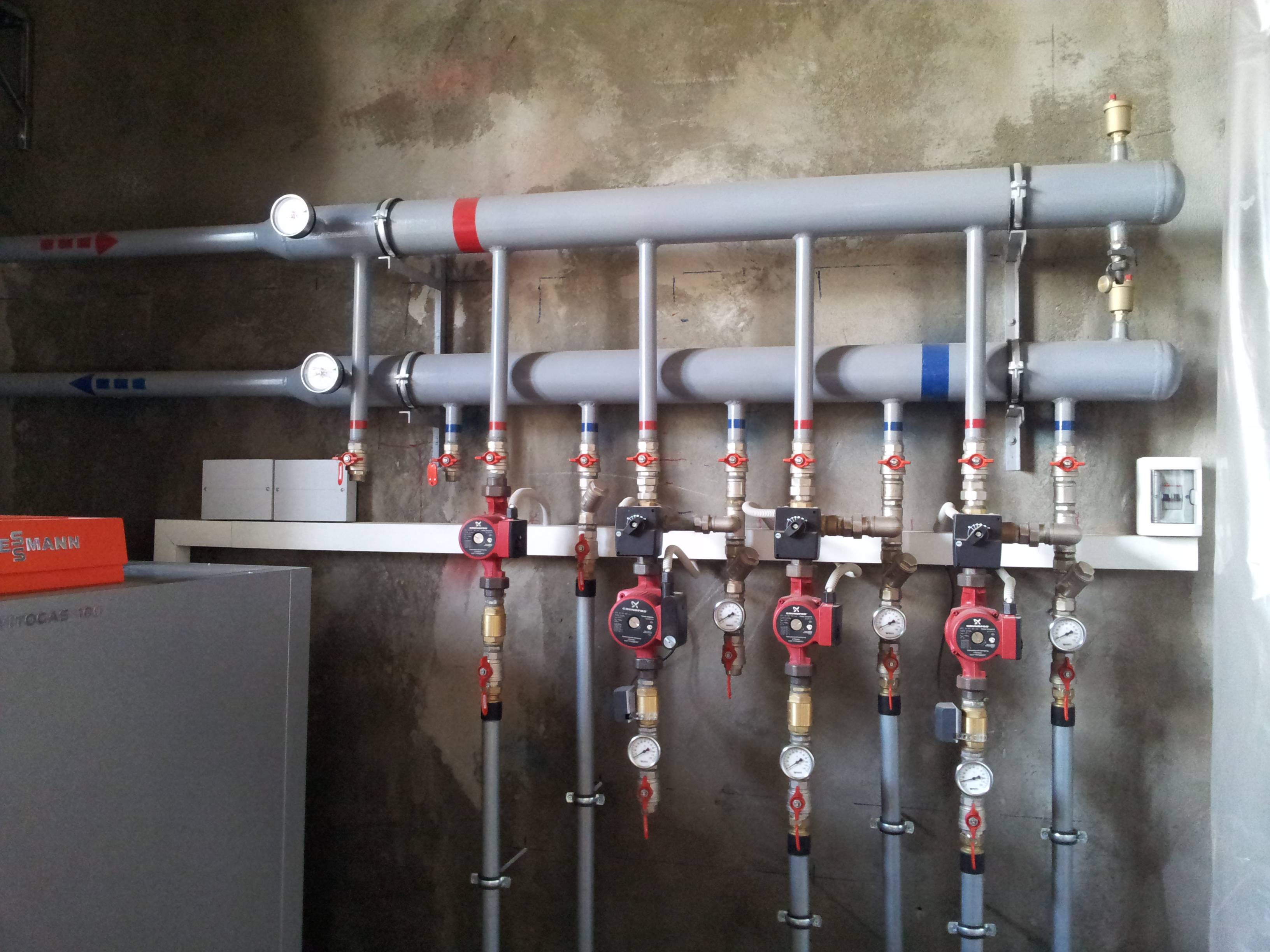

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Гидравлическая стрелка и ее функция

Это довольно простое устройство. Его можно изготовить из отрезка трубы с сечением в три раза больше, чем выходной патрубок котла. На торцы отрезка необходимо приварить заглушки выгнутой формы. В заглушках затем прорезаются отверстия с нарезанной резьбой. Они будут служить для сброса воздуха или слива воды. В теле трубы сверлим отверстия, в которых также нарезаем резьбу. К ним мы будем подключать выходной патрубок котла и отопительные контуры. Корпус гидрострелки после этого необходимо зашкурить и покрасить.

гидрострелка

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

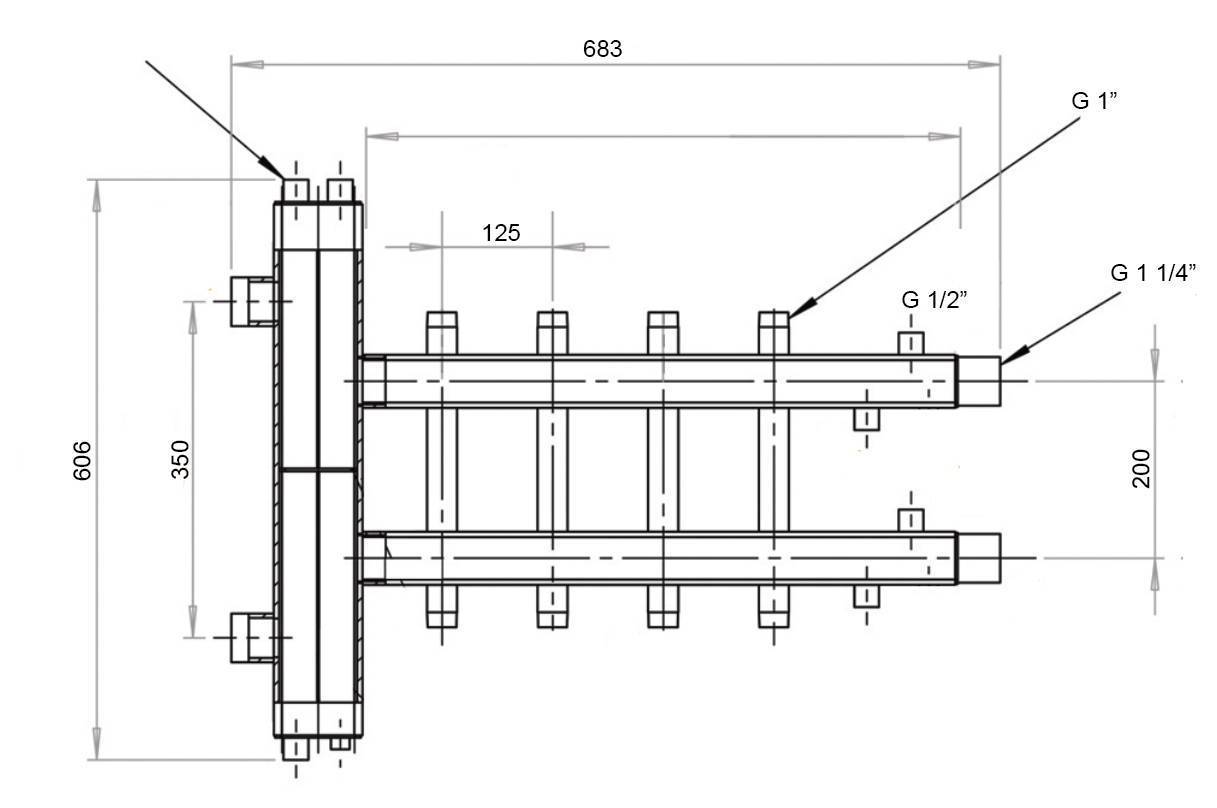

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

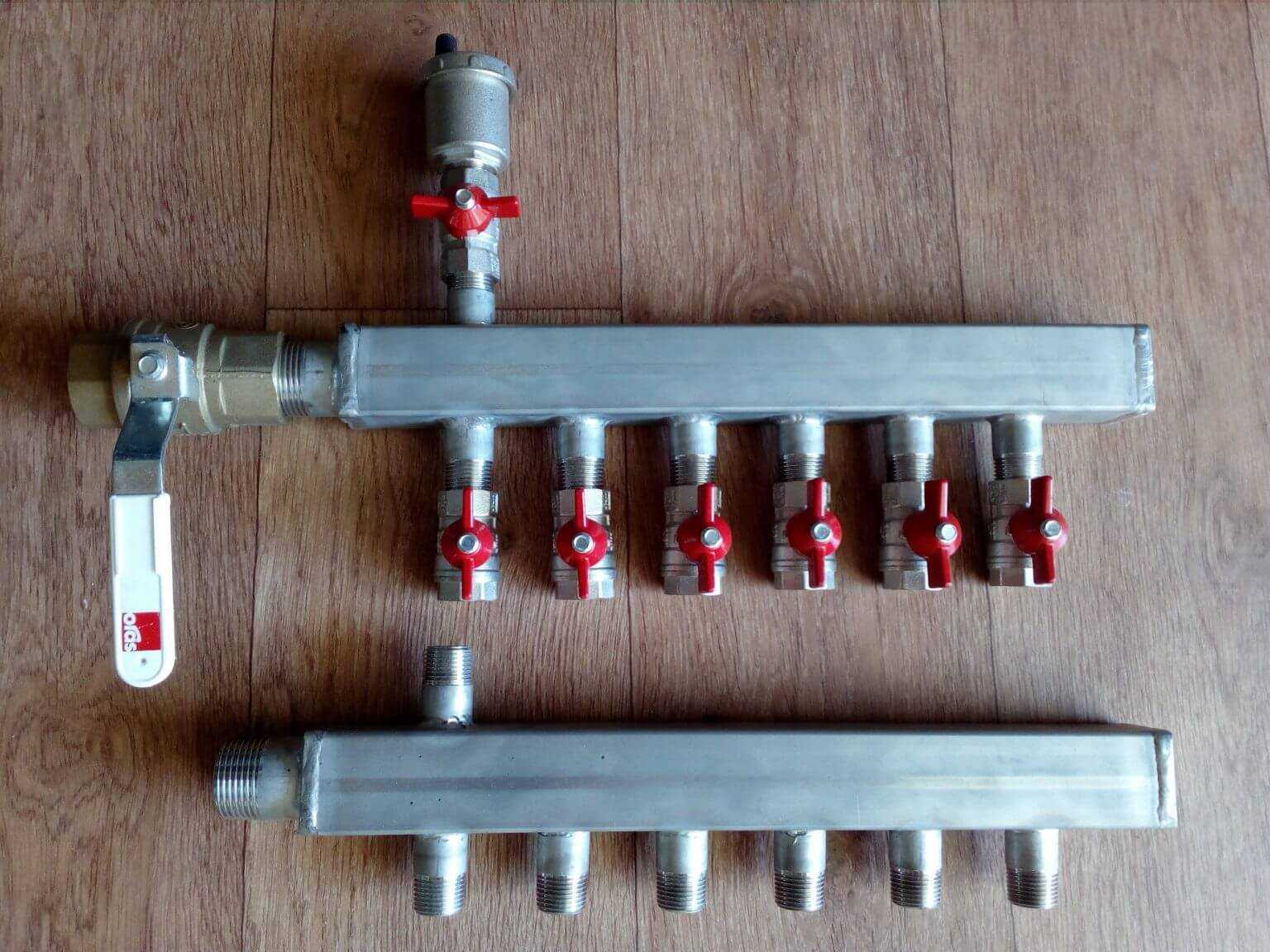

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Обзор самодельного распределительного коллектора

Распределительный коллектор отопления своими руками, система и разводка

Сегодня многие владельцы загородных домов все чаще отдают свое предпочтение именно коллекторной системе отопления и ее разнообразным вариациям. И это недаром, ведь здесь подающие и обратные трубопроводы спрятаны в пол, сам коллектор находится в подвале или в центре дома. Да и сделать распределительный коллектор отопления своими руками – это не так-то и сложно.

Коллекторная система отопления

• Конструкция
• Виды коллекторного отопления
• Распределительный коллектор
• Монтаж
• Недостатки коллекторной системы

Конструкция

Коллекторная система отопления частного дома способна обеспечить равномерное распределение тепла и постоянный температурный режим в помещении, а, следовательно, – и комфорт, и уют. Вместе с термостатом для помещений коллектор может гарантировать точную регулировку расхода.

Помните, что в системах, где присутствует коллектор для отопления своими руками, обязательным условием является наличие циркуляционного насоса. Благодаря его работе сокращается разность температур носителя тепла на входе и на выходе системы, а это значит, что нагревание будет более качественным.

Перед тем, как сделать гребенку для отопления, вы должны изучить всю необходимую информацию о составляющих системы.

Каждый из отводов коллектора должен иметь шаровой кран, за счет этого приспособления будет происходить отсечение отопительных приборов без воздействия на систему. Такого рода система может быть оборудована для горизонтальной однотрубной или двухтрубной системы.

Коллектор для системы отопления

Подающий и обратный коллекторы размещаются на каждом этаже главного стояка. От коллекторов трубы монтируются в пол или стены, после чего подсоединяются к каждой батарее отопления. Если трубы подачи и обратного хода размещены в стяжке напольного покрытия, каждый прибор отопления должен быть снабжен воздушным краном или отводчиком воздуха.

Виды коллекторного отопления

Коллекторная система отопления двухэтажного дома может быть выполнена применительно к разным системам:

• Отопление батареями. Подключение может быть произведено – боковое, с внутренней циркуляцией, диагональное, верхнее и нижнее. Обычно применяется нижнее подключение, при нем можно хорошо использовать металлопластиковые и полипропиленовые трубы. Исполнение подобной системы подключения делается под плинтусом или под полом.

Коллекторная радиаторная система отопления

• Теплый пол. Если грамотно рассчитать систему теплоснабжения, то можно, в принципе, обойтись и без батарей отопления. Так, тепловые кольца замыкаются и прячутся в пол. Как правило, данная система не носит характер основной, но в настоящее время она довольно популярна.

Теплый водяной пол

• Солнечная энергия. Достаточно необычный способ. Излучение, которое происходит от солнца в ясную погоду, составляет 1.2 кВт на 1 квадратный метр. Так, если будет ясная погода, то за сутки можно из одного метра квадратного получить 10 кВт-часов энергии. Именно благодаря таким расчетам и появились солнечные коллекторы. Они бывают воздушными (парниковый эффект), подвижными (слежение за солнцем), плоского типа, трубчатыми, трубчатыми вакуумными, солнечные концентраторы.

Отопление с помощью солнца

Распределительный коллектор

Коллекторная разводка отопления характеризуется следующими свойствами: от коллектора к каждому отопительному прибору ведется две трубочки – прямая и обратная. В сущности, коллектор – это прибор, который собирает воду при водяном отоплении.

Он имеет встроенную вентильную вставку, которая гидравлически настраивает для пробного запуска системы. В такие коллекторы входят: термометр, шаровые краны, переходники, концевые секции для сливания воды и спускания воздуха, заглушки и кронштейны.

Распределительный коллектор отопления

Монтаж

Для того чтобы установить коллектор, место для его блока выбирается еще на этапе проектирования отопительной системы. Обычно делается специальная ниша на небольшой высоте от пола. Для ниши не должно быть влажности – хорошо подойдет коридор или кладовая. Коллекторное отопление двухэтажного дома предполагает наличие специального блока, который и будет сюда помещен. Блок крепится к стене при монтаже в подсобке, или же в специальном коллекторном шкафчике. Шкаф – это металлический ящик, который имеет в боковых стенках выштамповку для подводки труб и дверей. Внутри ящика могут делаться специальные крепежи для блока.

Коллекторный шкаф

Если коллекторная разводка будет выполнена верно, то у вас гарантированно будет эффективная и надежная система. Здесь за счет минимального количества соединений и тройников минимальная возможность протеканий. Также можно сделать скрытую разводку.

Когда вы планируете, как сделать коллектор для отопления, обязательно учитывайте, что она будет работать только с насосом циркуляции и вам нужно будет много труб, так как к каждому радиатору должна быть своя подводка.

В процессе монтажа системы нужно следить, чтобы все тепловые кольца были приблизительно одинаковой длины. Если не получилось этого достичь, то каждое кольцо нужно обеспечить насосом и системами регулировки температуры.

Такая регулировка, установленная на одном, будет затрагивать и остальные.

Недостатки коллекторной системы

Заметим, что у коллекторной разводки есть один существенный недостаток – это высокая цена. Этот вариант является одним из самых дорогих. Среди других недостатков – то, что гребенка для отопления своими руками не будет функционировать без циркуляционного насоса. Также вам будет нужно большое количество труб, так как от коллектора идут отдельные трубы к каждому прибору отопления.

Сборка коллекторной системы и монтаж коллектора отопления – это достаточно трудоемкий процесс, если сравнивать ее с установкой других типов систем, поэтому здесь вас ждут и дополнительные расходы.

В целом, коллекторная система является одной из самых надежных и эффективных систем отопления. Несмотря на высокую стоимость и некоторые недостатки, такая система является достаточно распространенным вариантом.

Поэтому, если бюджет строительства в некоторой степени ограничен, то лучше отдать предпочтение надежной системе отопления, чем дорогостоящей отделке.

Коллектор отопления своими руками: схемы, нюансы сборки

Решающей задачей при проектировании автономной системы отопления является равномерное распределение теплоносителя. Эту задачу в системе теплоснабжения выполняет блок управления и регулирования – распределительный коллектор.

Бесперебойная работа и надежность отопительного контура во многом зависят от грамотного выбора прибора, качественного монтажа и подключения. Если вы хотите установить распределительный коллектор отопления своими руками, то необходимо заранее провести расчеты и спроектировать разводку.

Мы поможем Вам в решении этих вопросов. В статье мы рассмотрели конструкцию коллекторной группы, обозначили плюсы и минусы системы отопления с гребенкой, описали конструкцию и правила монтажа распределительного узла.

Материал дополнен практическими советами по подбору комплектующих, сборке и подключению коллектора к системе отопления.

Содержание статьи:

• Роль коллектора в отоплении
• Основные характеристики коллекторной системы
• Модификации коллекторных узлов
• Конструкция распределительного узла
  • Правила установки гребенки
  • Особенности радиационной группы
  • Расчет коллектора отопления
• Правила выбора комплектующие
• Тонкости самостоятельной сборки
• Установка гребенки в систему отопления
• Выводы и полезное видео по теме

Роль коллектора в отоплении

При обустройстве водонапорного узла необходимо придерживаться правила: общая сумма диаметров всех ответвлений не должна быть больше диаметра подающей магистрали.

Применим этот закон к системе отопления, но выглядеть он будет так: выходной штуцер котла диаметром 1 дюйм допускается к использованию в двухконтурной системе с трубами диаметром ½ дюйма.

Для дома небольшой кубатуры, который отапливается исключительно радиаторами, такая система считается продуктивной.

Для подсобных помещений достаточно будет установить температуру 10-15°С, для жилых комнат будет комфортно до 23°С, в контурах теплого пола — не более 37°С, в остальных случаях основное покрытие может деформироваться

На практике частный коттедж оборудуется более модернизированной схемой отопления, где устраиваются дополнительные контуры:

• ;
• отопление нескольких этажей;
• подсобные помещения и др.

При подключении ответвления уровень рабочего давления в контурах становится недостаточным для качественного прогрева всех радиаторов, соответственно и комфортная атмосфера будет нарушаться.

В этом случае для разветвленной теплотрассы уравнительный узел комплектуется распределительным коллектором. С помощью этого метода можно компенсировать охлаждение нагретого теплоносителя, характерное для традиционных одно- и двухтрубных схем.

С помощью аппаратуры и арматуры регулируются необходимые показатели температуры теплоносителя по каждой из линий.

Основные характеристики коллекторной системы

Основным отличием коллекторного от стандартного линейного способа перераспределения теплоносителя является разделение потоков на несколько независимых друг от друга каналов. Могут применяться различные модификации коллекторных систем, отличающиеся комплектацией и размерным рядом.

Часто коллекторный контур отопления называют радиационным. Это связано с конструктивными особенностями гребенки. При осмотре устройства с верхней точки видно, что отходящие от него трубопроводы напоминают образ солнечного света

Конструкция сварного коллектора достаточно проста. К гребенке, представляющей собой трубу круглого или квадратного сечения, подключают необходимое количество патрубков, которые, в свою очередь, подключаются к отдельным линиям отопительного контура. Сама коллекторная установка сопрягается с магистральным трубопроводом.

Также устанавливаются запорные вентили, с помощью которых регулируются объем и температура нагреваемой жидкости в каждом контуре.

Коллекторную группу, укомплектованную всеми необходимыми деталями, можно приобрести в готовом виде или собрать самостоятельно, что значительно уменьшит смету расходов на проектирование отопления

Положительные стороны эксплуатации системы отопления, в основе которой лежит распределительный коллектор, следующие:

1. Централизованное распределение гидравлического контура и показания температуры происходят равномерно. Простейшая модель кольцевой гребенки двух- или четырехпетлевого типа может достаточно эффективно сбалансировать показатели.
2. Регулирование режимов работы теплотрассы . Процесс воспроизводится благодаря наличию специальных механизмов – расходомеров, месильного узла, запорно-регулирующей арматуры и термостатов. Однако их установка требует правильных расчетов.
3. Удобство обслуживания . Необходимость профилактических или ремонтных мероприятий не требует отключения всей тепловой сети. За счет клапанной арматуры, установленной на каждом отдельном контуре, можно легко перекрыть подачу теплоносителя в нужном месте.

Тем не менее, у такой системы есть недостатки. В первую очередь увеличивается расход труб. Компенсация гидравлических потерь осуществляется установкой циркуляционного насоса. Он должен быть установлен на всех коллекторных группах. Кроме того, это решение актуально только в отоплении.

Модификации коллекторных узлов

Прежде чем приступить к сбору коллекторного узла, необходимо определить его функциональную нагрузку. Оборудование может монтироваться на нескольких участках теплотрассы. На основании этого подбирается необходимое оборудование, габариты и уровень автоматизации рабочего цикла.

На самом деле для полноценной работы такого узла нужно два устройства. С помощью гребенки производится распределение по контурам теплоносителя от центральной подводящей трубы. Канал обратного коллектора представлен сборным механизмом и местом выхода охлаждаемой жидкости в котел.

Коллекторный контур отопления выбирается исходя из расчета требуемой функциональности и места установки. Выбор материала изготовления устройства не влияет на количество значимых механизмов

Установка самодельной распределительной группы может потребоваться при обустройстве водяных теплых полов или для подготовки штатного отопления с радиаторами.

Отличительными особенностями обоих вариантов являются их размеры и комплектация:

1. Котельная . Сварная коллекторная группа изготавливается из труб диаметром до 100 мм. На подаче установлен циркуляционный насос и запорная арматура. Обратное кольцо оборудовано запорными шаровыми кранами.
2. Система подогрева пола . Аналогичная конфигурация присутствует и в этом месильном блоке. С его помощью можно значительно сэкономить на расходе теплоносителя, особенно если дополнительно установить расходомеры. Подробнее о смесительном узле в системе теплого пола написано в .

Каждое из этих решений предусматривает индивидуальную схему установки. Правильный монтаж всех элементов можно осуществить только после детальных просчетов всех параметров рабочей точки.

Гребень может быть изготовлен из того же материала, что и трубопровод. Если отличается, то для подключения коллектора будут использоваться переходники

Также есть отличия в необходимом количестве. . В котельной каждая линия оснащена этим устройством. Для теплого пола предусмотрен только один.

Проект распределительного узла

Универсальной схемы для проекта балочного отопления просто не существует. Каждый случай индивидуален, поэтому агрегат комплектуется необходимыми устройствами в частном порядке. Однако стоит ознакомиться с обобщенными рекомендациями и правилами.

Правила установки гребенки

Установка коллектора в квартире невозможна. Однако есть исключение из правила – в некоторых домах при обустройстве всех коммуникаций монтируются дополнительные вентили, через которые подключаются отопительные контуры. Такое устройство позволяет осуществить индивидуальную разводку коллектора.

Схема излучения не подходит для городских квартир в многоэтажных домах, т.к. стояк общий для всех комнат (+)

Схема расположения отопления должна быть рассчитана так, чтобы расположение было на гребенке. Этот вариант считается оптимальным, так как со временем из контуров нужно будет выпустить скопившийся воздух.

Особенности группы излучения

Лучевая группа проводки имеет много нюансов, но некоторые из них характерны и для отопления другой модификации.

Особенности гребенчатой ​​системы:

1. В контур должны входить , объемом более 10% от общего объема теплоносителя.
2. Оптимальное расположение расширительного бака – на обратке перед циркуляционным насосом, так как там более низкий температурный режим.
3. При использовании теплогидравлической разводки схема устроена таким образом, что бак располагается перед основным насосом, отвечающим за принудительное движение воды в трубопроводе котла.
4. Установка циркуляционного насоса осуществляется в строго горизонтальном положении. Если не придерживаться этого правила, устройство потеряет охлаждение и смазку во время первой воздушной пробки.

Распределительная группа может быть собрана из различных материалов: полипропилена или металла. Выбор основывается на навыках работы и наличии инструментов для соединения деталей.

Оптимальная температура для радиаторов отопления в частном коттедже 55-75°С, давление до 1,5 атм. Режим работы контура теплого пола прогревается до 40°С. Исходя из этих характеристик выбирается степень устойчивости труб

Также немаловажным является процесс подбора труб для монтажа распределительной группы.

Основные факторы, которые следует учитывать при выборе элементов контура:

1. Комплектация труб только в бухтах . За счет этого в проводке, монтируемой под бетонную стяжку, не выполняются соединения.
2. Теплостойкость и предел прочности при растяжении необходимо определять индивидуально, исходя из технических данных системы отопления.

Благодаря предсказуемости работы автономного отопления можно использовать . Они не имеют нежелательных соединений и продаются сплошными линиями по 200 м.

Материал термостойкий и выдерживает температуру до 95°С при допустимом уровне растягивающего усилия 10 кг/1 см ² .

Труба из нержавеющей стали очень гибкая. Радиус изгиба может быть равен диаметру изделия. Монтаж осуществляется по схеме: трубу нужно направить в штуцер и зафиксировать гайкой

Для многоэтажного дома предпочтительнее выбрать гофрированную трубу из нержавеющей стали.

Этот материал показывает отличные технические возможности справиться с такой нагрузкой:

• предварительно подогретый теплоноситель до 100°С, чего более чем достаточно для контура отопления;
• давление до 15 атм.;
• Давление разрушения до 210 кг/1 см ² .

Арматура, предназначенная для полипропилена, может быть пластиковой или латунной. Фитинг снабжен стопорным кольцом, которое нанизывается на трубопровод.

Важной характеристикой полипропиленовых труб является память на механическую обработку, в результате чего происходит пластическая деформация вещества.

Например, при натяжении труб удлинителем и установке насадки в соединитель, через определенное время труба вернется в прежнее состояние и сожмет деталь. Контакт можно зафиксировать стопорным кольцом.

Расчет коллектора отопления

Изначально для изготовления теплогидравлической гребенки потребуется рассчитать ее основные параметры – длину, диаметр патрубков и количество ответвлений тепломагистрали. Вы можете рассчитать эти характеристики самостоятельно или воспользоваться специальным программным обеспечением.

Гидроразделитель будет полноценно выполнять свои функции только при соблюдении правила трех диаметров. Закон гласит: диаметр навесной гидравлической стрелы должен втрое превышать этот параметр для насадок (+)

Гидравлическая сбалансированность конструкции является основным условием, требующим соблюдения. Применяя правило трех диаметров для гидроразделителя, необходимо выполнить следующее действие — просуммировать диаметр сечения присоединяемых контуров.

В результате получаем сумму, равную диаметру основной трубы, подсоединенной к подающей магистрали. Использование этого принципа снижает вероятность разбалансировки всей системы отопления.

В качестве места для распределительного блока используют специальный шкаф или ограждение. При обустройстве системы необходимо придерживаться допустимого минимального расстояния между двумя теплопроводящими линиями ввода и вывода — 6 диаметров.

Все расчеты конструкции теплогидравлической гребенки заключаются в выполнении трех важных правил: соблюдение правильного расстояния между входящими и выходящими линиями, сечение гребенки и расстояние между контурами равно трем диаметры (+)

Также актуален вопрос правильного подбора производительности циркуляционного насоса. Для этого необходимо рассчитать удельную норму водопотребления системы и по результатам сделать выбор насоса.

Если схема усложнена несколькими гребенками, то просчет производится для каждой отдельной цепи и в целом для всей системы.

Самостоятельный монтаж оборудования может осуществляться с помощью трубы любого сечения. Этот аспект не влияет на работу устройства и не увеличивает местные потери. За счет циркуляционного насоса они будут компенсированы.

Правила подбора комплектующих

Выполнив все расчеты, следующим этапом будет подбор необходимого комплекта механизмов. Самый простой набор состоит из клапанов. Однако с таким устройством сложно регулировать мощность отдельных теплотрасс.

Для решения этой проблемы на гребенку подачи устанавливаются кран-буксы, благодаря которым возможна плавная регулировка. Ротаметры монтируются на обратном коллекторе.

Параметры коллектора должны быть достаточными для удобного доступа к запорной и регулирующей арматуре. Средний разброс между контурами 100-150 мм, межосевое расстояние между подающей и возвратной гребенками 250-300 мм

Для теплых водяных полов схема комплектации будет другой.

Для сборки вам потребуются следующие элементы:

1. Запорный клапан. Установка производится на соединительные патрубки. С помощью этой арматуры осуществляется полное или частичное перекрытие притока теплоносителя. Рекомендуется автоматическая модификация.
2. Ротаметры . Такие элементы монтируются на обратном коллекторе. Выполняют аналогичную функцию, как и предыдущий элемент, только в обратке.
3. Месильный узел . Путем смешения потоков горячей и холодной воды оптимизируется нужный режим работы отопления.

Комплект коллектора должен быть оснащен группой безопасности во главе с манометром, воздушным клапаном, термостатом и циркуляционным насосом. Его можно дополнить сервоприводами, управление которыми воспроизводится через управляющий электроблок. Таким образом, работа системы может быть автоматизирована.

Тонкости самостоятельной сборки

Перед изготовлением коллектора необходимо составить схему с расположением всех элементов сборки. В качестве материала изготовления лучше выбирать стальные трубы квадратного типа сечения. Этот тип прост в обработке, что значительно снижает трудозатраты на установку форсунок.

Коллекторы из профильной трубы применяются в контуре отопления объектов с большим количеством контуров и гидроразделителем. Параметры квадратной трубы — 80*80 или 100*100 мм

Поэтапный процесс изготовления сборной конструкции распределительного блока следующий:

1. Разметка и раскрой основного корпуса . По расчетной схеме необходимо разметить профильную трубу. При помощи газового резака в отмеченных местах делаются отверстия.
2. Подготовка к подключению . На патрубках с помощью плашки нарезается резьба.
3. Сбор . Далее подготовленные отрезки трубы привариваются к корпусу. Их фиксация должна осуществляться прихваточной сваркой. Затем при основной сварке заготовки сваривают по кромкам.
4. Крепеж . Кронштейны для монтажа приварены к блоку.
5. Чистка и финишное покрытие . После зачистки кузов грунтуется и покрывается термостойкой краской для металлических изделий. Цепи подачи и обратки окрашены в два разных цвета для простоты определения.

Если для изготовления используются полипропиленовые трубы, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластичная конструкция может подвергаться деформации от существующей температуры.

Для тех, у кого нет специального инструмента, можно собрать расческу из отдельных готовых элементов. Лучше подбирать комплектующие одной фирмы.

Установка гребенки в систему отопления

Первоочередной задачей является проверка распределительного коллектора на герметичность соединений. Монтаж осуществляется по расчетной схеме. В зависимости от материала, используемого для изготовления основного блока, определяются условия подключения.

В сложных системах, где много контуров различного назначения, необходимо устанавливать вертикальную трубу — гидрострелку. С ее помощью реализуется выравнивание давления, распределение прямого и обратного потоков теплоносителя

Выбор технологии подключения полностью зависит от модификации используемого устройства.

Помимо уровня воздействия, при монтаже необходимо соблюдать следующие правила:

• котлы электрического и газового типа подключаются к верхним или нижним патрубкам;
• в торцевой части конструкции монтируется циркуляционный насос;
• контуры могут соединяться вверху или внизу гребенки;
• косвенные нагреватели и твердотопливные котлы должны быть подключены к стороне распределительной группы;
• весь блок гидроразделения для системы теплого пола помещен в защитный короб — это снижает риск повреждения компонентов коллектора.

На этапе отделки необходимо провести контрольный прогон отопления, чтобы своевременно определить скрытые или явные недостатки выполненной конструкции.

Подробнее об организации системы лучистого отопления с помощью распределительной гребенки см. .

Выводы и полезное видео по теме

Подробный техпроцесс сборки коллекторной группы:

Готовые гребенки для обустройства теплого пола, оснащенные не всегда необходимым функционалом, в силу своей дороговизны, не доступны для широкой публики. Давайте посмотрим, как собрать бюджетный вариант конструкции своими руками:

Реализация распределительной группы также может осуществляться с использованием полипропиленовых труб. Как это сделать, вы можете узнать из видео:

Правильный подбор комплектующих и установка коллекторного узла – залог эффективной и надежной работы теплотрассы. За счет минимального количества соединений риск протечек сведен к минимуму. Важным плюсом является возможность контроля и настройки каждого отопительного контура.

Поделитесь с читателями своим опытом сборки и подключения распределительного коллектора. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Создайте свой собственный коллектор PEX

Руководства по проектам Fine Homebuilding

Сантехника

How-To

Самодельный набор трубок и фитингов может соперничать с водораспределительными панелями известных марок.

Джеймс Гласс Выпуск 261 — август/сентябрь 2016 г.

Краткий обзор: Расположенный в центре распределительный блок для всей вашей водопроводной системы, коллектор упрощает установку и ускоряет аварийное отключение. Коллекторы можно купить, но есть очевидные преимущества в том, чтобы собрать их самостоятельно из готовых деталей, как описано в этой статье.

Думайте о коллекторе PEX как о сантехническом эквиваленте главного электрического щита. Это центральный распределительный узел для всей воды, подаваемой к вашим бытовым приборам. Идея заключается в том, что у каждого прибора или группы приборов в доме есть собственная линия водоснабжения, выходящая из этой центральной точки, конфигурация, известная как установка для домашнего использования.

Трубки могут иметь цветовую маркировку для обозначения линий холодной воды (синий) или линий горячей воды (красный), а затем маркировать их назначение. Это позволяет домовладельцам быстро находить и отключать воду в определенной части дома для обслуживания, ремонта или в чрезвычайной ситуации. Вы можете купить фирменный коллектор PEX, который имеет маркировку для линий холодной и горячей воды, но эти версии имеют некоторые недостатки в их конструкции и функционировании. Я предпочитаю делать пару самодельных коллекторов — один горячий и один холодный — из готовых деталей. Изготовление собственного коллектора не только сэкономит деньги и позволит вам использовать высококачественные детали, но и позволит вам настроить установку в соответствии с вашими потребностями, а также перенастроить или отремонтировать коллектор по мере необходимости.

Краткий обзор шести преимуществ

Сбалансированное давление воды: По сравнению с обычным коллектором, в котором все ответвления выходят из одной линейной камеры, специальный коллектор может питаться с двух сторон, обеспечивая более стабильное давление воды. если туалет смыт, душ работает или стиральная машина запускает цикл полоскания.

Ремонтопригодность: Система изготовлена ​​из стандартных трубок, клапанов и соединений PEX на ваш выбор, поэтому ее также можно легко отремонтировать с помощью стандартных компонентов. Если изготовленный коллектор выходит из строя, вам придется отсоединить и заменить весь блок.

Качество: Фирменные коллекторы обычно имеют гарантию всего от пяти до 10 лет и используют полностью пластиковые клапаны, чувствительные к флюсу, опилкам и другому мелкому мусору, который может находиться в линиях подачи. Самодельная версия может включать в себя более прочные металлические шаровые краны.

Цена: Фирменные коллекторы стоят от 100 долларов и часто включают в себя выходы для холодной и горячей воды в одном блоке. (Показанная здесь установка с холодной водой стоит около 100 долларов по частям.) Чтобы соответствовать качеству пары самодельных коллекторов для горячей и холодной воды, вам придется перейти на модель с металлическими компонентами, которые обычно предназначены для водяных систем лучистого тепла и стоит 300 долларов и более.
