правила и особенности. Как сделать расчет электропроводки

Сделать систему электропроводки собственными силами будет непросто, если не знать, какие материалы для этого использовать и как посчитать их количество. При работе с электричеством следует быть предельно осторожным — всегда есть риск ошибиться, купить больше или меньше проводов и фурнитуры, чем нужно, выбрать провода с неподходящим сечением или не так их расположить. В этой статье мы расскажем, как сделать расчет электропроводки в квартире и в частном доме.

Содержание

  • Что нужно знать для расчетов
    • Кабель или провод?
    • Количество проводов
    • Какие нужны провода?
    • Одна фаза или три?
  • Делаем расчет

Что нужно знать для расчетов

Перед тем как начинать расчет длины электропроводки и бегать по дому с рулеткой, неплохо бы разобраться, какие провода можно прокладывать в жилом доме, какие из них подходят для открытой и закрытой проводки и смогут ли они вообще выдержать мощность всех электроприборов? Иными словами, прежде чем приступать к практике, надо изучить теорию.

Кабель или провод?

Большинство людей не видят отличий между кабелем и проводом и употребляют эти слова как синонимы. Да, эти изделия похожи, но предназначение, функции и технические характеристики у них совершенно разные.

Так, первое отличие становится заметно еще в магазине – провод стоит дешевле кабеля. Однако определяющий отличительный фактор – спецификация изделий. Проводом называют проводник электричества с очень тонкой изоляцией или вовсе без нее. Он может состоять из одной или нескольких жил.

Важный момент: Провода подходят только для монтажа скрытой электропроводки, а кабель можно прокладывать в открытую.

Кабель – это целая система проводников, каждый из которых имеет собственную изоляцию. Все эти жилы собраны воедино и окружены общей, более плотной изоляцией. Иными словами, кабель – это много изолированных проводов. Неудивительно, что его стоимость в разы выше.

Количество проводов

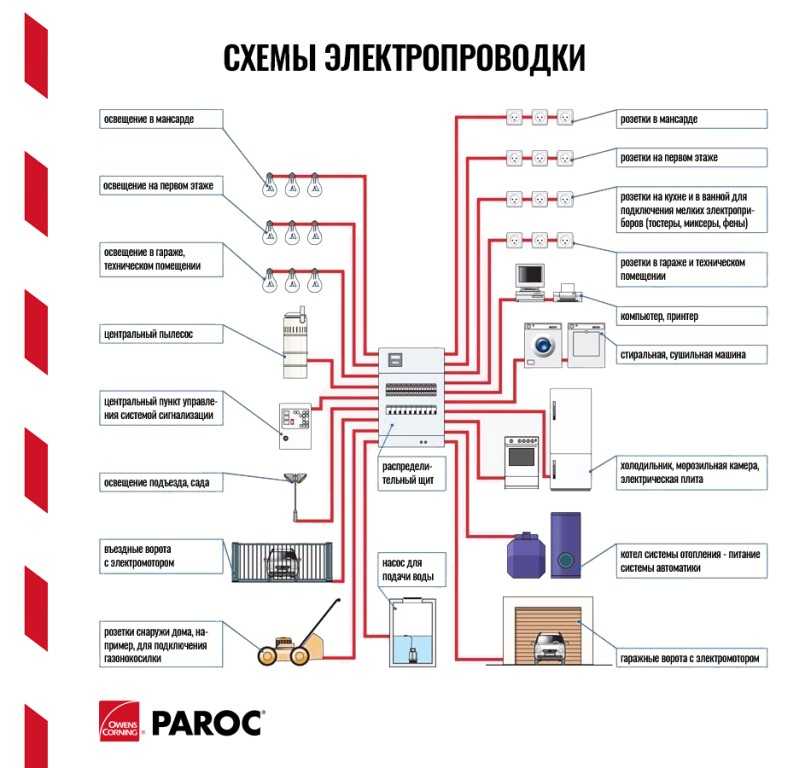

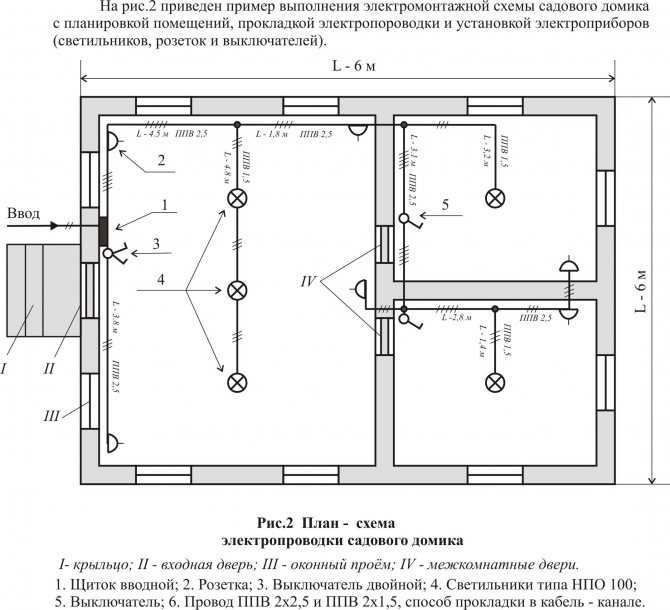

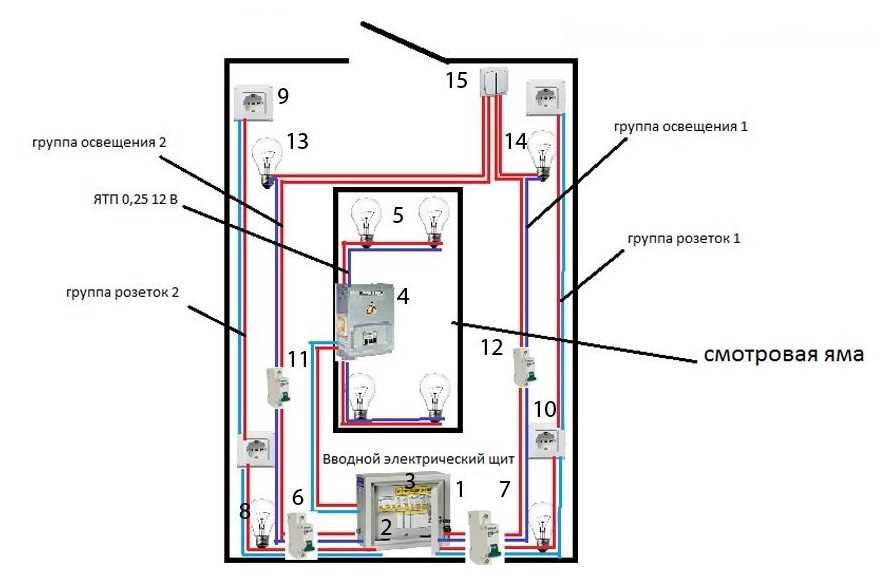

Определить необходимое количество проводов поможет схема электропроводки, но если дом строится «с нуля» и ничего подобного в нем нет, придется поработать рулеткой. При измерениях учитывайте все углы и ниши, а еще лучше – делайте разметку простым карандашом в местах будущей прокладки проводов и кабелей.

Еще один важный момент – учет всех электроприборов, которые будут использоваться в доме, плюс небольшой запас на случай, если вы захотите купить второй телевизор, компьютер, тостер или кофемашину. В итоге у вас получится некое число. Умножьте его на 15%, чтобы иметь стандартный запас материала «на всякий случай» или для последующего ремонта.

Если вы планируете сделать электропроводку в деревянном доме на 2-3 этажа, то ползать по нему с рулеткой будет очень утомительно. В случае с большими площадями можно пойти другим путем – умножьте общую площадь всех комнат, включая нежилые, на 2. Например, если площадь составляет 90 м², то для проводки понадобится 180 м проводов и запас в 27 м. Кажется, что это очень много, но это только кажется. Однако этот способ дает лишь приблизительную цифру, поэтому есть вероятность, что материала может не хватить.

Также имеется еще одна проблема – для прокладки электропроводки в частном доме может понадобиться не один вид провода. Как быть в этом случае? Можно рискнуть и разделить общее количество требуемого материала на 2 – часть пойдет на электроснабжение, часть – на освещение. Но не стоит забывать про электрические плиты, стиральные машины, климатическую технику – для таких приборов нужны трехжильные кабеля, что также надо учитывать.

Какие нужны провода?

Как только вы «нырнули» в расчет электропроводки с головой, становится понятно, что измерить длину стен и пойти купить какой-нибудь провод недостаточно. Оказывается, видов проводов и кабелей очень много, и надо бы уметь их различать и правильно подбирать. Итак, мы плавно подошли к теме о разновидностях электропроводящих изделий.

Как вы уже знаете, они могут включать как одну жилу, так две, три и больше. Жилы, в свою очередь, могут быть одно- и многопроволочными. Оболочка предназначена не только для изоляции – различная маркировка и цвета позволяют с легкостью различать модели.

Зачастую для бытовой электрической проводки используют кабель ВВГнг, но также для этой цели подойдет ПУНП или NYM. Последний лучше выбирать для безопасного подключения к щитку на площадке в многоквартирном доме. Он же подходит для организации отдельного соединения мощных приборов. Им можно вообще полностью сделать силовую разводку, но из-за высокой стоимости (дороже, чем перечисленные выше изделия) его используют в редких случаях.

Полезно знать: Если вы видите в маркировке буквы «нг», значит изоляция сделана из огнеупорного пластика, что в случае возгорания проводки позволяет локализовать очаг пожара.

Рассмотрим основные разновидности изделий, которые годятся для прокладки электропроводки в частном доме и квартире:

  1. ВВГ – медножильный кабель с негорючей оболочкой, используемый для помещений с нормальной и повышенной влажностью. Недостаток кабеля в том, что он не обладает эластичностью.
  2. ВВГнг – может иметь различные формы, самая распространенная – плоский кабель.
  3. NYM – кабель, используемый для прокладки внутри и снаружи дома, но только на участках, закрытых от прямых солнечных лучей. Отличается низкой горючестью, при контакте с огнем выделяет мало дыма. Медные жилы в составе кабеля обернуты мелконаполненной резиной, внешняя оболочка выполнена из негорючего поливинилхлорида. Благодаря наличию внутренних оболочек кабель можно с легкостью разделывать во время прокладки.
  4. ПУНП – самый недорогой плоский провод из всех видов проводников, используемых для бытовой электропроводки. Может быть двух- или трехжильным в поливинилхлоридной изоляции (жилы отличаются по цвету). Этот провод можно использовать для освещения и розеток. В первом случае следует выбирать двужильный вариант. Недостаток в том, что изоляция изделия очень быстро теряет свои защитные свойства при нагреве.
  5. ПРТО, ПРН, ПРД, ПРВД – для бытовой проводки используются довольно редко и имеют резиновую изоляцию. ПРТО прокладывают в антипиренных трубах, провод ПРН используют для монтажа на улице, ПРД и ПРВД – для освещения в помещениях с низким уровнем влажности.
  6. ППВ и ППП – провода для открытой электропроводки. Первый имеет разделительное основание и негорючую изоляцию, второй – полиэтиленовую оболочку.
  7. ПВ – медножильный провод с негорючей разноцветной изоляцией из модифицированного пластика. В бытовой электропроводке используют зелено-желтый ПВ1. Модели с номерами 2,3 и 4 служат для прокладки внутри помещений в электрощитках. Последние два стоят дороже из-за эластичной оболочки.

Раньше везде укладывали алюминиевые провода с маркировкой АПВ, АПРТО и АППВ, но сейчас имеются более надежные, функциональные и безопасные изделия.

При расчете электропроводки в доме следует придерживаться требований ПУЭ по окрашиванию изоляции. Так, нулевой проводник всегда голубой, а защитный нулевой – зелено-желтый. Расцветка фазы всегда должна отличаться от расцветки нулевого проводника. Вариантов есть много – красный, бурый, белый, черный и т.д.

Одна фаза или три?

Владельцы многих частных домов советской постройки очень часто сталкиваются с такой проблемой – сеть не выдерживает напряжения.

Включаешь электрический чайник, стиральную машинку и компьютер – вырубает свет. Дело в том, что раньше у людей не было такого количества бытовых электроприборов, да что там и говорить – телевизор был далеко не у всех! Потому и хватало однофазного вводного кабеля, что называется, «с головой». Сегодня же ситуация обстоит иначе, и только на кухне можно насчитать как минимум 5 приборов, без которых мы не представляем комфортной жизни.

Если вы думаете, что имея трехфазную сеть, вы сможете включать большее количество приборов, это правда, но с небольшой корректировкой. Однофазные сети также могут быть рассчитаны на 10 или даже 15 кВт, поэтому при расчете электропроводки по мощности выгоды вы можете и не получить. Чем трехфазные сети по-настоящему отличаются, так это вводным кабелем с небольшим сечением. Поскольку ток расходится по 3 фазам вместо одной, то провод испытывает меньшую нагрузку, поэтому и номинал выключателя ввода будет меньше. Вместе с тем распределительный щиток для трехфазной сети будет больших размеров, поскольку сам счетчик больше однофазного и для автоматического выключателя потребуется 3-4 модуля.

Плюсы трехфазного ввода:

  1. Распределение нагрузки между фазами позволяет избежать эффекта «перекоса» фаз.
  2. Малое сечение кабеля.
  3. Возможность подключения приборов большой мощности.
  4. Возможность увеличения максимальной дозволенной мощности электропотребления (если позволит энергосбытовая компания).

Из недостатков можно выделить тот факт, что для проведения трехфазного ввода или замены им однофазного придется добиваться разрешения от энергокомпании. Чаще всего даже при лояльном отношении с ее стороны модернизировать сеть нет возможности. Кроме того, высокое напряжение увеличивает риск поражения током, поэтому при монтаже проводки в частный дом, особенно если он деревянный, лучше сразу перед вводом поставить трехполюсный автомат и ограничители перенапряжения в щитке.

Если подытожить все вышеизложенные факты, становится понятно, что трехфазный ввод подходит для больших частных домов площадью от 100 м² и в тех случаях, если вы планируете подключать мощные электроприемники. Для небольшого дачного домика или квартиры вполне достаточно одной фазы.

Делаем расчет

Любая электропроводка бытового уровня в квартире или в частном доме берет начало с вводного кабеля, на который ложится вся нагрузка от приборов и освещения. Чтобы выбрать этот кабель, нужно рассчитать сечение в соответствии со всем оборудованием в доме, так что для начала придется составить их полный список. Сюда входят холодильники, телевизоры, компьютеры, микроволновки, настольные лампы, климатическая техника – в общем, все то, для чего требуется розетка.

У каждого бытового прибора есть своя мощность, и вам нужно узнать суммарное значение мощностей, после чего умножить это число на 0,75 (коэффициент). Мощность можно посмотреть на самом устройстве (обычно на дне или тыльной стороне корпуса есть наклейка с нужной технической информацией). Таблица ниже включает самые распространенные бытовые приборы и их потребляемую мощность:

Найдя нужное значение, подобрать сечение кабеля не составит труда. Для этого есть еще одна таблица, на которой указана зависимости сечения кабеля, мощности и напряжения. В ней отображены данные для меднопроводных кабелей, поскольку алюминиевые сегодня никто не использует.

К слову, почему отказались от применения алюминиевых кабелей и проводов для электропроводок, ведь работали же подобные системы раньше, и все было нормально? Если разобраться, то алюминий, как материал, отлично подходит для изготовления проводов – он легкий, отлично проводит ток, не подвержен коррозии, а при монтаже ЛЭП и вовсе незаменим. Однако есть одно большое «НО», которое поставило крест на применении алюминиевых проводов – высокое удельное электросопротивление (выше чем у меди в 2 раза). Говоря проще, для обеспечения одной и той же проводимости нужен алюминиевый проводник в разы мощнее, а значит и тяжелее, чем при работе с медью.

Еще один минус в том, что в результате окисления при контакте с воздухом на поверхности алюминиевого изделия образуется характерная пленка, которая ухудшает его качества как проводника. В точке электрического контакта с таким окислом может получиться повышенное переходное сопротивление, контакт нагреется и еще больше усилит электрическое сопротивление, и проводка в результате сгорит.

Но вернемся к расчету сечения электропроводки. Когда вы разобрались с вводным кабелем, можно переходить к расчету сечения кабелей и проводов для розеток и осветительных приборов. Исходя из данных в таблице, становится видно, что для освещения надо использовать провода 0,5 мм², а для розеток – 1,5 мм². Но зачастую устанавливают провода помощнее: для освещения не меньше 1,5 мм², а для розеток – от 2,5 мм², если, конечно, мощность приборов соответствует техническим характеристикам провода.

Например, как можно увидеть в таблице, если напряжение в сети составляет 220 В, то провод с сечением в 2,5 мм² выдержит напряжение до 27 А или 5,9 кВт. В такой ситуации, чтобы защитить потребители электричества и провода, рекомендуется установить специальный автомат с максимальным током срабатывания не больше 25 А.

Помимо расчета нагрузки электропроводки необходимо учесть и длину магистрали питания конечного потребителя. Опять же воспользуемся таблицей и определим сечение для других типов нагрузки. В процессе проектирования и монтажа проводки не забывайте о селективности автоматов.

Где бы вы ни делали расчет нагрузки электропроводки – в частном доме или квартире, помните, что подобная работа не терпит халатности, а ошибки могут обернуться большими неприятностями. Если вы не уверены в своих возможностях, лучше доверить это профессиональным электрикам.

Расчёт электропроводки в доме или квартире

Многие не знают, как правильно совершать расчёт сечения провода, однако без этого не получится правильно рассчитать электропроводку. Если вы живете в многоэтажном многоквартирном доме, то прокладывать коммуникации нет нужды — это сделали за вас строители. Но при возведении частного дома вам придётся заняться этим самостоятельно.

Во время возведения частного дома обязательно возникнет вопрос о том, как рассчитать электропроводку

С чего начать?

Вряд ли сегодня можно представить себе современную жизнь без электричества. Даже самый ярый любитель природы не сможет долго обходиться без света, электрочайника, компьютера и так далее. Чего уж говорить о тех людях, которые привыкли жить в абсолютно комфортных условиях? Без электричества на сегодняшний день не может обходиться практически ни одна бытовая техника. Нельзя наобум выбирать провода, чтобы растянуть их по всему дому для подключения электричества. Нужно знать, как рассчитать сечение провода, какие вообще бывают провода и так далее. Именно об этом мы поговорим в этой статье.

По мощности и по току можно определить то, какие провода вам понадобятся для подведения электричества к дому. Ещё из школьного курса физики вспоминается формула мощности (P), которую можно установить, перемножив между собой напряжение (U) и силу тока (I):

P = I×U

Если у вас имеются две величины, легко можно установить третью. Следует также ориентироваться по нагрузке электричества (силе тока) на провод. Такой параметр должен быть учтён в любом случае, ведь провод с чересчур маленькой толщиной при повышенной нагрузке может просто-напросто сгореть. При этом напряжении разные виды проводов способны поддерживать разную мощность.

Расчёт проводки вне дома

Если вы проживаете в частном доме, наверняка не раз задумывались о том, как можно украсить приусадебное пространство. Один из вариантов — устанавливать наружные осветительные приборы. Кто-то использует фонарики с солнечными батареями, а кто-то проводит линии электропроводки. Провод можно проложить как глубоко под землёй, используя трубы из диэлектрика, так и над ней.

Выделяют несколько видов подключения:

  • однофазное;
  • двухфазное;
  • трёхфазное.

Электропроводка на участке напрямую зависит от типа подводки от дома. В большинстве случаев для минимальных затрат электричества хватает системы из двух проводов. Один будет — фазой, другой — нулём. Встречаются ситуации, когда для подведения кабеля от дома к участку необходимо три провода. Третий играет роль второй фазы. Если у вас на участке находится такой источник потребления питания, как, например, трансформатор или станок, вам нужно будет использовать трёхфазный способ проводки. Такой четырёхжильный ввод допустим только после соответствующего разрешения организации, которая поставляет вам электроэнергию.

Рассмотрим однофазное двухжильное соединение на участке дома. Для начала дадим несколько рекомендаций:

  • перед тем как приступить к расчётам, необходимо учитывать протяжённость кабеля. Если расстояние от источника до участка превышает 25 метров, тогда нужно будет возводить дополнительное крепление для провода. Если в вашей местности наблюдаются значительные ветра, тогда это расстояние следует уменьшить до 15–20 метров;
  • если кабель проходит над проезжей частью, его высота должна быть не менее 6 метров над землёй;
  • подключить линию к дому рекомендуется на высоте не менее, чем 3 метра.

Как известно, от трансформатора ток отходит при напряжении 220 В. Но встречаются ситуации, когда происходят перепады напряжения, и к вам может доходить намного меньше — около 150 В. Для этого созданы стабилизаторы. Они монтируются на месте выхода электричества. Также оборудуйте систему автоматами защиты сети от перегрузки. Распределительный щиток необходимо расположить в сухом месте.

Вы можете прокладывать провод как под землёй, так и напрямую по воздуху. Последний вариант будет значительно экономнее. В случае с фонарями вдоль дорожек лучше обойтись подземной прокладкой кабеля. Лампочки необходимо соединять в параллельную цепь. Так вы исключите вариант отсутствия всего освещения в результате перегорания одной из них.

Чтобы выполнить расчёт провода, возьмите план участка и обозначьте все подземные и воздушные линии передачи электричества. Просуммируйте их длину и умножьте на два. Это нужно сделать потому, что вам понадобится два провода.

Расчёт электропроводки в квартире

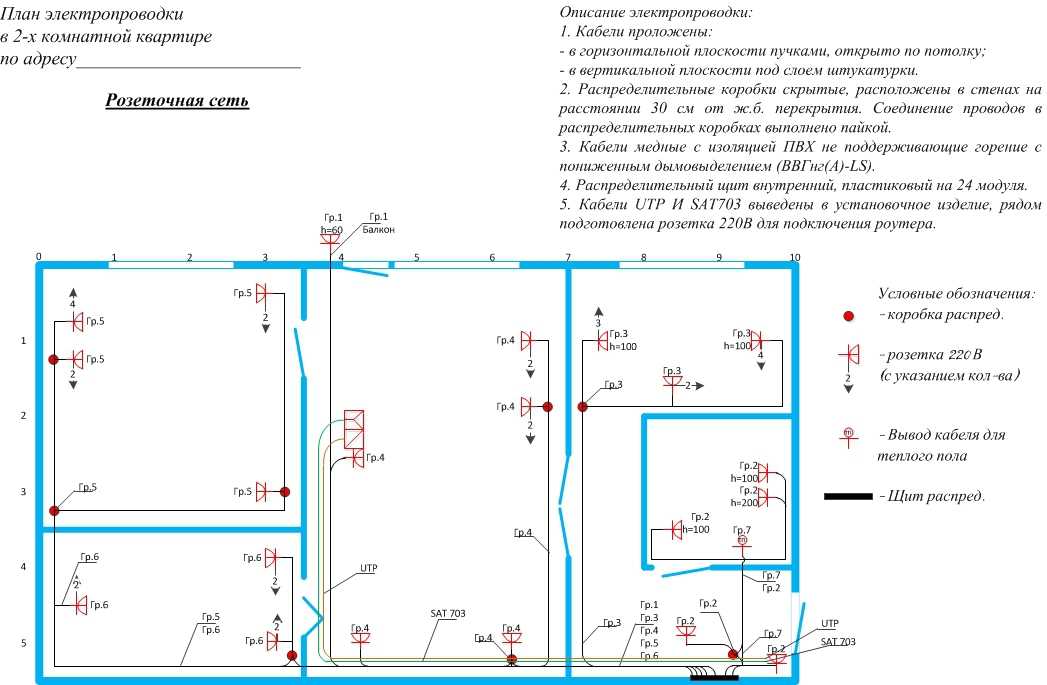

В первую очередь необходимо помнить о том, что расчёт электропроводки в квартире начинается с составления схемы разводки. Если вы решили заняться проведением проводки самостоятельно, вам необходимо особое внимание уделять таким вопросам:

  • определение сечения жил проводов;
  • при каких условиях будет прокладываться провод;
  • как подключить счётчик;
  • заземление;
  • суммарная мощность приборов;
  • защита электросети.

На среднюю однокомнатную квартиру полагается суммарная мощность в 15 кВт. Удобнее подсчитать потребляемую мощность, если условно разделить проводку на несколько групп. Например, розетки для:

  • ванной;
  • комнаты;
  • кухни;
  • коридора.

И отдельно учтите освещение квартиры. Так вам легче будет подсчитать максимальную нагрузку электроприборов вашего дома. Если вы сомневаетесь, используйте специальный калькулятор, который сможете найти в интернете на строительных форумах.

Длина линии (м) / Материал кабеля:

МедьАлюминий
Мощность нагрузки (Вт) или ток (А):
Напряжение сети (В):

Мощность

1 фаза
Коэффициент мощности (cosφ):

Ток

3 фазы
Допустимые потери напряжения (%):
Температура кабеля (°C):
Способ прокладки кабеля:

Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей
Сечение кабеля не менее (мм²)
Плотность тока (А/мм²)
Сопротивление провода (ом)
Напряжение на нагрузке (В)
Потери напряжения (В / %)

Также при расчёте проводки постарайтесь максимально точно определить суммарную мощность, которую потребляют все крупные электроприборы в квартире. Для этого вам понадобится информация, которую предоставляет производитель в инструкции по эксплуатации или на коробках. Также дополнительные данные вы сможете найти в интернете.

Перед началом ремонта (не касается косметического) стоит заменить электропроводку. Если в общем она в прекрасном состоянии, то делать этого не нужно, только в случае добавления новых розеток и выключателе, стоит проложить дополнительные участки электропроводки. Для того, чтобы произвести замену проводки, необходимо купить кабельную продукцию. Далее следует учитывать правила работы с элементами проводки и подключением их к сети.

Правила установки розеток, регламентируют их размещение на уровне 50 – 80 см. от пола, т. е. на уровне выше, нежели все заземлённые устройства.

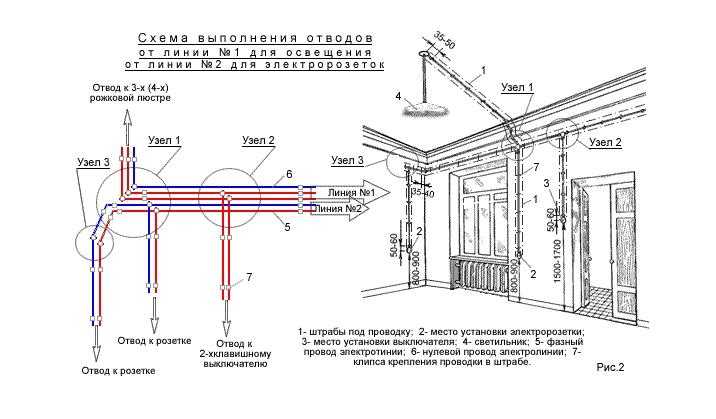

Электропроводку прокладывают тремя способами:

  1. Открытый. Самый простой способ, при котором проводка просто крепится с наружи стены по установленным правилам её размещения.

Такой способ не желательно использовать в жилых помещениях.

  1. Комбинированный способ. При таком способе проводку укладывают в специальных кабель – каналах, которые представляют собой полую трубку. В ней уже изначально уложена проводка, сюда же укладывают все другие кабельные коммуникации в доме, к примеру, телевизионный кабель.
  2. Полностью скрытая проводка. При таком способе монтажа, проводку располагают в штукатурке, которая является несгораемым материалом. Безусловно, она не очень удобна, так как для того, чтобы добавить участок проводки, необходимо полностью разрушать отделку стены. Но в то же время, это самый безопасный способ её монтажа.

Чаще всего прибегают всё же к скрытому способу прокладки проводки. При этом, стоит быть максимально осторожными. Нельзя допускать пересечения плоских проводов.

В случае, если это происходит, нужно усилить между ними изоляцию, нанеся 3-4 слоя изоленты. Для закрепления проводка делается специальная бороздка, в которую укладывается электропроводка, которая закрепляется здесь алебастровым раствором или специальными пластмассовыми хомутиками. Помните, что крепить электропроводку даже самыми маленькими гвоздями категорически запрещено! Для выведения проводки на поверхность стен, используются специальные пластмассовые трубки.
