Электропроводка в квартире своими руками – пошаговая схема, монтаж проводки и разводка для квартиры

Менять старую внутриквартирную проводку на новую принято при капремонте жилья. Этот электромонтаж сопряжен со штроблением стен и обилием строительной грязи. После него все равно приходится полностью обновлять интерьерную отделку. Проложить электропроводку в квартире своими руками при наличии даже минимальных навыков в обращении с обычным инструментом не составит особого труда. Главное при монтаже проводов соблюдать меры безопасности, а при разработке проекта разводки четко придерживаться норм ПУЭ.

Содержание

1. Особенности
2. Планирование и схема
3. Группировка

• Стационарная техника
• Осветительные приборы
• Кухня
• Специальные линии
• Санузлы
• Жилые помещения

Способы прокладки

• Открытая
• Скрытая

План работ

• Разметка
• Монтаж
• Подключение УЗО
• Подключение осветительных приборов

Меры безопасности

Варианты схем

Заключение

Особенности современной электрической разводки

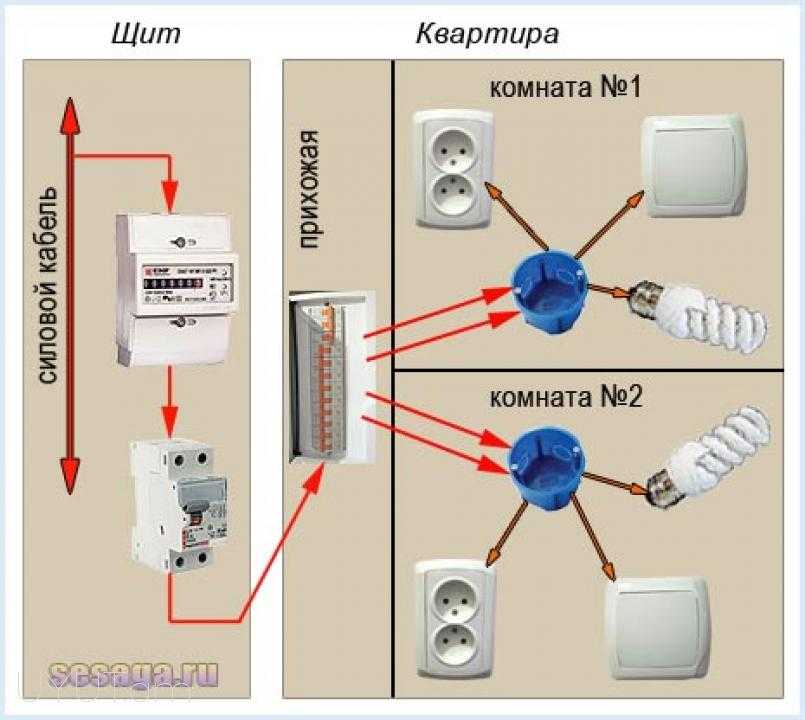

Раньше электропроводка в городских квартирах прокладывалась по упрощенной двухжильной схеме TN-C из алюминиевых проводов. Этот вариант был дешев и прост в исполнении, поэтому в советское время применялся практически повсеместно. Однако при такой разводке УЗО и автоматы функционируют не всегда корректно. Они нередко просто не срабатывают в аварийных ситуациях.

В панельных домах чаще всего проводку прокладывают по диагонали в специальных каналах

Сейчас принято использовать схему с заземлением TN-S либо TN-C-S и медные провода. Такую электропроводку отличает большая безопасность. Плюс она рассчитана на более высокие мощности потребления и стабильней работает при сбоях в электросети.

Планирование и схема

Прежде чем отправляться в магазин за электропроводами и иными расходными материалами, следует правильно распланировать схему разводку внутриквартирной электросети. Необходимо сделать план жилища с потребителями электроэнергии и разбивкой их на группы (каждая со своей выделенной мощностью). Сегодня на квартиру выделяется лимит порядка 5–10 кВт, в старых домах он и того ниже – от 1,3 до 2,5 кВт. И вот эти киловатты надо грамотно разделить на освещение и бытовые электроприборы, чтобы всем хватало энергии.

Как рассчитать количество потребляемой электроэнергии в квартире

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т. п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО. Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток.

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

В качестве примера неправильно спроектированной схемы можно привести достаточно распространенную ситуацию с включением кондиционера в существующую старую розетку. Так делать нельзя, для сплит-систем следует прокладывать от щитка в квартиру отдельную обособленную линию электропитания.

Способы прокладки

Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

Варианты прокладки проводки в квартире по потолку и по полу

Открытый

У наружного способа преимущества следующие:

1. Дешевизна монтажных работ.
2. Простота самостоятельного монтажа.
3. Упрощенная возможность переделки разводки и формирования новых линий.

Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

Скрытый

Среди достоинств скрытого электромонтажа проводов числятся:

1. Более высокая безопасность и долговечность проводки.
2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
3. Эстетичный вид интерьера.

Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

Размер сечения проводов для открытого и закрытого монтажа электропроводки

План работ

Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
2. В созданные каналы (штробы) укладываются электрические кабели.
3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
5. Осуществляется проверка электросети на предмет коротких замыканий.

Разметка, подготовка стен

При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

Правила разметки электропроводки в квартире

Монтаж и прокладка проводов

Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

Подключение автоматов и УЗО

При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

По правилам окончательное подсоединение вводного кабеля должен производить электромонтер обслуживающей дом организации или сотрудник энергокомпании. А они при выявлении несоответствия защитной автоматики в электрощитке на этаже нормам ПУЭ подсоединять квартиру к электросети просто откажутся. И придется все заново переделывать.

Как распределить УЗО в квартире по группам

Подключение осветительных приборов и фурнитуры

Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

Меры безопасности

И главное – меры безопасности. Не стоит брать пример с горе-мастеров, которые начиная прокладывать проводку в доме своими руками, забыли проверить наличие напряжения в электросети и получили удар током. Лучше перед началом работ все несколько раз перепроверить, чем потом оказаться в больнице. И использовать при электромонтаже инструмент следует только тот, что имеет защитные резиновые ручки.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Заключение

При наличии опыта электромонтажа самостоятельно проложить в своей квартире электрические провода не составит проблем. На этом можно немало сэкономить при ремонте. Однако если навыков подобных работ нет, то лучше пригласить профессионального электрика. От правильности выполнения расчетов в проекте электрики и последующего ее монтажа зависит не только комфортность проживания в доме, но и общая электробезопасность. Ошибки здесь недопустимы.

Смотрите также видео как сделать электропроводку в квартире:

Читайте про другие наши материалы:

Электропроводка в квартире своими руками: пошаговая инструкция

При переезде в новую квартиру или дом всегда очень остро встает вопрос о качественном монтаже электропроводки, зачастую в новых квартирах в целях удешевления квадратного метра площади застройщики оставляют работы по электрике будущим владельцам новых квартир. Все что вы можете увидеть переступив порог своего нового жилища, провод заведенный в квартиру с лестничной площадки.

С чего же начинать при монтаже электропроводки своими руками?

Содержание

• 1 Схема электропроводки в квартире.
• 2 Монтаж электропроводки в квартире.
• 3 Выбор автоматов и УЗО для квартиры.
• 4 Выбор проводов для проводки квартиры.
• 5 Видео о самостоятельной электропроводке в квартире

Схема электропроводки в квартире.

Любые строительные работы начинаются с проектно-изыскательских. В нашем случае нам понадобится составить схему монтажа электропроводки.

Составьте чертеж вашей квартиры в масштабе и разметьте на нем все точки подключения розеток, осветительных приборов и выключателей.

Начинать планировать схему монтажа лучше с распределительного щитка, именно через него электроэнергия попадает к вам в квартиру. В нем будут располагаться приборы учета электроэнергии и приборы защиты, которые уберегут вашу электрическую сеть от короткого замыкания. Электрический щит обычно располагается при входе в квартиру на стене, либо в специально сделанной для него нише, второй вариант подойдет для кирпичных стен, в панельках придется довольствоваться настенным щитком, если конечно строители не предусмотрели специальную нишу при строительстве дома. Если щиток находится за пределами квартиры, отличным вариантом будет провести в квартиру медный провод с сечением не меньше 6мм кв. и расположить в квартире еще один электрический щиток. Высота на которой устанавливается распределительный щит колеблется в пределах 1,5-2 метров от уровня пола, чтобы обеспечить удобный доступ к щиту для взрослых и недопустить свободный доступ для детей.

На следующем этапе вам необходимо будет подсчитать количество розеток, осветительных приборов и количество выключателей. Количество розеток в жилых комнатах обычно исходят из правила не меньше 1 розетки на 6 квадратных метров помещения. В кухне и ванной комнате заложите в проект большее количество розеток. Не менее 3-х для кухни  хотя лучше не менее 5-ти. Сами подумайте, сколько приборов сейчас используется современной хозяйкой: холодильник, микроволновка, посудомоечная машина, электрический чайник, блендер, хлебопечка, мультиварка и так далее. С ванной комнатой все несколько проще, обычно хватает 2 розеток. Для стиральной машинки, фена или электрической бритвы. Если планируете устанавливать электроводонагреватель, добавьте еще одну розетку. Только лучше запланировать для ванной комнаты отдельную линию и защитить ее УЗО. Для корридоров и прихожей будет достаточно по 1-2 розетки.

Под осветительные приборы обычно прокладывают отдельную линию. Вам лишь необходимо расчитать количество точек освещения и выключателей.

После того как количество розеток подсчитаноэтого нанесите разметку на стены квартиры. Розетки обычно устанавливаются на высоте 30-40 см от уровня пола, выключатели 1-1,5 метра. Раньше выключатели устанавливали на высоте 1,5 метра, но в современных квартирах все чаще, выключатели устанавливаются гораздо ниже, это становится особенно актуально, если в вашей семье есть маленькие дети, которые просто не достают до выключателей установленных на большой высоте. Планируйте, прокладку электрического кабеля строго вертикально или горизонтально, это убережет вас дальнейшем от случайного повреждения кабеля, при попытке просверлить стену или забить гвоздь.

Монтаж электропроводки в квартире.

Монтаж электропроводки делится на три вида:

1. Открытый — используется там, где невозможно применить скрытый монтаж электропроводки, вы можете наблюдать такую проводку в старых домах и квартирах, когда о скрытой проводке даже и не думали. Сейчас этот тип монтажа практически не применяется, уступив свое место скрытому и комбинированному монтажу.
2. Скрытый монтаж — провод укладывается в стены, широко применяется при монтажных работах в квартирах и коттеджах.
3. Комбинированный — проводка укладывается в специальные каналы, которые крепятся к поверхности стены. Такой тип монтажа обычно используется в офисных помещениях, позволяя электрической сети максимально подстраиваться под потребности энергопотребителей в короткие сроки.

Поскольку ремонт мы с вами делаем в квартире , то разберем более подробно скрытый монтаж электропроводки.

Если дом в котором вы приобрели квартиру панельный, то наверняка строители позаботились о специальных каналах для электропроводки, как правило плиты используемые для стрительства уже имеют специальные каналы для проводки, вам останется лишь протянуть в них электрический кабель и установить розетки и выключатели на их законные места.

Если же стены вашего дома кирпичные то необходимо сделать штробы под проводку. Как альтернативу штроблению можно использовать штукатурку, на неоштукатуренных стенах. Слой штукатурки цементно-песчаным раствором легко скрывает проводку.

Для штробления стен вам необходимо будет использовать перфоратор или болгарку, также вы можете воспользоваться штроборезом, но его проще взять на прокат, чем покупать.

Перед тем как приступить к штроблению необходимо разметить стены под штробу, учтите, что проводить проводку нужно строго вертикально или горизонтально. Под розетки проводите разводку горизонтально на уровне розеток, под выключатели вертикально не доходя до потолка 10-15 сантиметров. Выше проводить проводку не стоит, если в вашей квартире запланированы натяжные потолки, высоко смонтированная проводка может стать препятствием для его монтажа.

Глубина штробы под проводку обычно 1,5-2 см, так что не переусердствуйте со штробой. Для штробления отверстий под розетки и выключатели воспользуйтесь специальной коронкой под розетки, если приобретать коронку нет желания, то просто разметьте отверстие под розетку, просверлите отверстия по окружности и выбейте середину с помощью зубила.

Проводку в штробе крепите с помощью пластиковых хомутиков или на алебастр. Подрозетники в отверстия также крепятся с помощью алебастра, при установке подрозетника делайте запас на толщину шпатлевки, если стена будет дополнительно выравниваться с помощью шпатлевки. После проведения всех отделочных работ подрозетники должны быть заподлицо со стеной.

Выбор автоматов и УЗО для квартиры.

УЗО — устройство защитного отключения используется для защиты от токов утечки.

Обычно в ванных комнатах рекомендуется использовать УЗО до 30мА класса А.

Для розеточной группы рекомендуется использовать автомат на ток 25А типа В и УЗО на 30 мА.А для линии освещения будет достаточно автомата на 10 или 16А типа В.

Вы можете использовать дифференциальный автомат — этот прибор совмещает в себе функции автоматического выключателя и УЗО и защищает вас и от токов утечки и от коротких замыканий.

Выбор проводов для проводки квартиры.

Для монтажа электропроводки лучше использовать медный провод, т. к. он лучше проводит ток по сравнению с аллюминиевым проводом, более гибок и менее ломок. Монтировать медный провод гораздо удобнее, чем аллюминиевый.

Для разводки в квартире обычно используется двух и трехжильный провод ВВГ или ВВГ НГ с сечением не менее 2,5 кв.мм для розеток и 1,5 кв. мм. для освещения.

Если планируется использовать приборы с большой мощностью, например электрическая плита или стиральная машина, то сечение следует увеличить до 4 кв. мм.

Соединять проводаможно тремя разными способами: скруткой, пайкой и с помощью клемм. Третий вариант будет наиболее практичен в домашних условиях, клеммы надежно удерживают кабель. Скрутка использовалась раньше, но сейчас специалисты считают такой вид соединения самым не безопасным. Пайка намного надежнее скрутки, но отнимает много времени и требует специализированного оборудования. Как альтернативу обычной скрутке можно использовать бандажную скрутку, при которой два провода соединяются мягким медным проводом меньшего сечения.

Мы рассмотрели основные моменты монтажа электропроводки в квартире своими руками. Теперь можно приступить к практике. Следующее видео закрепит все прочитанное вами и ответит на некоторые вопросы, которые мы могли пропустить.

Видео о самостоятельной электропроводке в квартире

Только не забывайте о технике безопасности, все работу с электропроводкой проводятся при обесточенной сети, а проводка подключается к автоматам в последнюю очередь, после того как все работы по монтажу электропроводки закончены, все оголенные концы проводов заизолированы и не пересекаются между собой.



Подумайте о рисках самостоятельных электрических проектов в вашем доме



Благодаря выставкам по благоустройству дома и огромному количеству обучающих видеороликов в Интернете отношение «сделай сам» процветает в Соединенных Штатах. Однако, чтобы сделать эти шоу и видео интересными, их часто обманчиво редактируют, чтобы проекты на экране казались намного проще, чем они есть на самом деле. Эти учебные пособия и шоу также редко уделяют время учету индивидуальных потребностей каждого проекта DIY, оставляя без внимания важные шаги и инструкции на метафорическом полу монтажной. Кроме того, часто отсутствует важная информация, такая как требования строительных норм, меры предосторожности, надлежащие средства индивидуальной защиты и материалы, необходимые для завершения проекта. Когда дело доходит до ремонта электрооборудования, в этих областях особенно не хватает обучающих видеороликов и шоу «сделай сам».

Принимая все это во внимание, домовладельцы, которые хотят самостоятельно выполнить электроустановку или ремонт, должны пересмотреть свои планы. Вот несколько причин, почему:

Самодельные проекты часто не удаются

Согласно исследованию, проведенному платформой по благоустройству дома Porch.com, у обычного американского домовладельца есть в среднем девять незавершенных проектов по обслуживанию дома, которые они хотят завершить. Это исследование показало, что 55 процентов этих домовладельцев попытаются завершить свои незавершенные проекты своими руками. Тем не менее, только 31 процент этих мастеров-любителей в конечном итоге успешно заканчивают проекты, а 69процентов будут либо постоянно откладывать проекты, либо нанимать профессионала. Онлайн-уроки DIY могут сделать процесс выполнения сложных проектов очень простым, но подумайте дважды, прежде чем на самом деле прыгать. Если вы в конечном итоге попытаетесь сделать это самостоятельно, сначала обязательно проведите достаточное исследование и получите несколько разных источников, которые идут в большом количестве. деталей. Однако, когда дело доходит до электромонтажных работ, лучше доверить их профессионалам по следующим причинам.

«Домовладельцы часто недооценивают инвестиции, необходимые только для поддержания качества своего дома», — сказал генеральный директор Porch Мэтт Эрлихман в отчете об исследовании. «Если они не захотят делать эти инвестиции, это может привести к гораздо большим затратам в будущем».

Эти расходы включают в себя невозвратные затраты почти 70 процентов проектов по благоустройству дома, которые никогда не завершаются, но они также могут включать многие другие расходы, которые рассматриваются ниже.

Безопасность важнее, чем многие думают

Конечно, самая большая проблема с электромонтажными работами своими руками заключается в том, что это крайне небезопасно. Легко принять электричество как должное и не осознать, насколько оно может быть опасно. Тем не менее, это серьезная угроза безопасности. Поражение электрическим током, полученное во время электромонтажных работ своими руками, может привести к серьезным травмам, а в худшем случае — к смерти. Согласно исследованию, опубликованному Национальным центром биотехнологической информации, в Соединенных Штатах в среднем ежегодно происходит не менее 30 000 травм, вызванных поражением электрическим током. И из этих 30 000 травм ежегодно 1000 — это смерть от удара током. Эти статистические данные должны прояснить, насколько серьезна опасность электромонтажных работ своими руками. Даже, казалось бы, небольшие электрические улучшения дома могут привести к серьезным травмам, если вы не имеете профессиональной подготовки для работы с проводкой и электрическими системами.

Дело в том, что электрики являются лицензированными торговцами по определенной причине; профессия регулируется для обеспечения того, чтобы электрики имели необходимое образование и подготовку для безопасной работы с электричеством. Электрики должны пройти около 600 часов обучения в классе и обычно должны выполнять практическую работу во время ученичества, чтобы получить свои лицензии. В некоторых штатах требования еще более строгие. Электрики должны научиться читать чертежи, управлять электрическими цепями и какие меры предосторожности необходимы для защиты дома и его жителей (как в краткосрочной перспективе, когда они работают, так и в долгосрочной перспективе после их ухода).

К сожалению, никакая онлайн-статья или обучающее видео не заменит все это обучение. Профессиональные электрики знают все виды проводов и электрических компонентов, которые необходимы в каждой уникальной ситуации. Если вы не обучены этим вопросам, вы не будете знать, какие меры безопасности следует предпринять и как действовать в каждом отдельном случае.

Например, в современном доме много различных электрических компонентов, и некоторые из их соединений могут быть скрыты за стенами или балками. Обнаружение этих соединений может быть чрезвычайно трудным, а отсутствие хотя бы одного из них может привести к случайному поражению электрическим током. Скрытые соединения, такие как те, что ведут к распределительным коробкам, могут быть расположены в любом месте дома, но чаще всего они находятся на чердаке. Может показаться, что отключение питания для завершения ремонта электрооборудования — это все, что необходимо, но когда питание снова подается, могут возникнуть проблемы с безопасностью. Это еще одна важная причина, по которой вам следует отказаться от проекта по установке электропроводки своими руками.

Если вы хотите, чтобы электрические компоненты в вашем доме и сам дом были в безопасности, сосредоточьтесь на простой, общей работе, которую может сделать каждый домовладелец: используйте лампочки, соответствующие мощности светильника, заменяйте изношенные или сломанные шнуры, когда это возможно, и избегать перегрузки электрических розеток. Будьте в курсе симптомов проблем с электричеством в вашем доме. Признаки электрической проблемы могут включать затемнение или периодическое мерцание света или частое срабатывание автоматического выключателя. Одной из проблем с электричеством, которая может быть опасной, является жужжание или шипение в электрической системе, что может указывать на неисправность проводки или необходимость замены электрической панели. И вам всегда следует обращаться к квалифицированному лицензированному электрику для осмотра вашего дома, чтобы он мог найти и устранить проблему.



Скрытые опасности пожара

Так же, как и риск получения травмы или смерти от удара током для домашних мастеров, выполняющих электромонтажные работы, существует также серьезный риск возникновения пожара из-за неисправной проводки и других простых ошибок. Может быть очень сложно попытаться решить проблемы с проводкой, когда есть так много различных электрических компонентов, с которыми нужно работать, и разных проводов. Хотя в других сложных проектах «сделай сам» часто есть место для ошибки, достаточно одного неуместного провода, чтобы оказаться в неправильном месте, чтобы резко увеличить риск электрического возгорания. По данным FireTrace.com, плохое техническое обслуживание и несоблюдение строительных норм и правил являются двумя основными причинами возгораний, связанных с электричеством.

«В связи с растущим спросом на электроэнергию важно всегда быть в курсе правил безопасности», — пишут они в статье на эту тему. «Проводка с ухудшающимся покрытием или провода могут легко вызвать дугу и вызвать пожар, особенно если провод не соответствует силе тока в цепи. Чем выше номинальная сила тока цепи, тем больше должны быть провода, чтобы избежать избыточного тепла, которое может расплавить провода и вызвать пожар. Если вспышка дуги все-таки произойдет, температура может достигать 1000 градусов».

Это особенно важно, потому что, в отличие от поражения электрическим током, которое проявляется сразу же, опасность электрического пожара обычно не начинает сеять хаос до тех пор, пока она не будет создана. Даже относительно опытные мастера могут легко сделать небольшую ошибку, например, установить тип провода, который слишком мал для силы тока цепи, что в конечном итоге приведет к пожару спустя долгое время после того, как их проект будет завершен. Эти пламя ожидания могут бездействовать дни, недели, месяцы или даже годы, а затем неожиданно взорваться пламенем. У мастеров-любителей может возникнуть ложное чувство безопасности, когда они закончат проект, только чтобы проснуться однажды ночью от запаха дыма после короткого замыкания проводки или скачка напряжения, вызвавшего перегрузку слабых электрических компонентов.

По данным Управления пожарной охраны США, неисправность электрооборудования остается в пятерке наиболее распространенных причин пожаров в Соединенных Штатах на протяжении нескольких десятилетий. Эти неисправности непропорционально более вероятны, если электрические компоненты не были установлены квалифицированным электриком. Статистика вызывает тревогу:

• Количество пожаров, связанных с электричеством, растет, и некоторые эксперты предполагают, что они будут продолжать распространяться по мере роста цен на жилье, а владельцы недвижимости стремятся сократить расходы, отказываясь от услуг профессиональных электриков и предпочитая выполнять работу самостоятельно.
• Ежегодно происходит более 51 000 возгораний, связанных с электричеством, и, по прогнозам, это число не уменьшится.
• В 2019 году Управление пожарной охраны США обнаружило, что на неисправности электрооборудования приходится больше пожаров, чем на преднамеренные поджоги и возгорания, связанные с курением, вместе взятые. Основной причиной огромного количества пожаров, связанных с электричеством, является преобладание любительских электромонтажных работ, выполняемых неподготовленными домовладельцами. щипание арендодателей и нелицензированных подрядчиков.
• Из примерно 1000 ежегодных смертей в результате пожаров в жилых домах почти половина является результатом пожаров, связанных с электричеством, несмотря на то, что на долю электрических пожаров приходится менее 10 процентов всех пожаров. Причина, по которой электрические пожары более чем в пять раз более смертоносны, чем пожары других видов, заключается в том, что они случаются неожиданно, часто возникают спустя долгое время после завершения электромонтажных работ и обычно начинаются вне поля зрения в скрытых распределительных коробках или других скрытых соединениях (в отличие от пожаров для приготовления пищи, которые видны сразу и обычно начинаются, когда жители активны и находятся рядом с очагом возгорания).



Непредвиденные расходы

Как упоминалось выше, многие самодельщики предпочитают самостоятельно выполнять электромонтажные работы, поскольку считают, что таким образом экономят деньги. Однако, даже если вы проигнорируете как финансовые, так и человеческие затраты на опасные электрические установки своими руками, это заблуждение. Помимо угроз безопасности, есть три важные причины, по которым вы сэкономите деньги в долгосрочной перспективе, если наймете профессионального электрика:



Законность

Во многих юрисдикциях для выполнения электромонтажных работ требуется разрешение. Во Флориде все основные электромонтажные работы (включая любые модификации или расширения) требуют официального разрешения в соответствии с разделом 105.1 Строительного кодекса Флориды, если только они не выполняются лицензированным электриком. Статут Флориды 489.503 перечисляет множество требований и исключений для домовладельцев для получения разрешения на электромонтажные работы в их собственном доме, которые включают, но не ограничиваются:

• Общая стоимость работ составляет менее 75 000 долларов США.
• Имущество не продается и не выставляется на продажу в течение как минимум одного года после завершения работ.
• Нелицензированные подрядчики никоим образом не участвуют в работе.
• Работы выполняются в соответствии со всеми местными строительными нормами и правилами, за соблюдение которых отвечает домовладелец.

Местные нормативные акты сильно различаются от юрисдикции к юрисдикции, и существует множество юридических ловушек, которые домовладельцы могут упустить при выполнении работ своими руками в своем доме. Это может привести к огромным судебным издержкам и штрафам. Профессиональный электрик со всеми лицензиями и подготовкой, требуемыми государством, будет знать правила и сможет завершить проект законным и безопасным способом — и сделать это намного быстрее, чем большинство домовладельцев.



Неудачные проверки

Если дом необходимо осмотреть, например, проверить электропроводку перед продажей дома, то электромонтажные работы, выполненные своими руками, могут вызвать много проблем. Например, если вы выполняли электромонтажные работы в доме, требующие разрешения, то лицензированный инспектор по электрике должен проверить работу после ее завершения, чтобы убедиться, что она соответствует нормам и безопасна — при условии, что она не была незаконной или неисправной с самого начала. А если вы завершите электромонтажные работы без проверки, вам могут грозить крупные штрафы.

Инспекторы по электрике несут ответственность за обеспечение безопасности и функциональности всех электрических компонентов в доме, и стандартная рабочая процедура в процессе продажи дома заключается в том, чтобы вызвать инспектора на место, чтобы проверить, все ли в порядке. Часто, когда инспектор обнаруживает ремонт своими руками во время продажи дома, город может потребовать, чтобы работа была выставлена ​​​​напоказ. Это может стоить целое состояние и потребовать дополнительных работ, таких как демонтаж гипсокартона. Последним ударом является продажная цена дома, которая почти всегда страдает из-за неудачной проверки электрики. В конце концов, никто не хочет жить в небезопасном доме, и покупатели также не хотят тратить деньги на найм электрика после того, как они только что заплатили за дом, который требует ремонта.

Иногда неудачные проверки также могут привести к штрафам или потребовать оплаты стоимости ремонта, в зависимости от того, находится ли продажа в рамках контракта и условий этого контракта. Даже если после продажи будут обнаружены неисправные электромонтажные работы, продавец все равно может быть привлечен к ответственности. Это может даже привести к тому, что покупатель подаст в суд, если он не был проинформирован о нелицензионных электромонтажных работах, особенно если это не было указано в их домашнем раскрытии.



Отказ в страховом возмещении

Страховые компании могут отклонить любые требования, которые они сочтут результатом халатности страхователя. Поэтому, если вы не получите все надлежащие разрешения и не наймете квалифицированного инспектора по электрике для проверки вашей работы, ваш электрический проект «сделай сам» может означать, что ваша страховая компания сочтет вас небрежным и откажется покрывать любой последующий ущерб. В случае возгорания электричества компания по страхованию жилья имеет право отклонить требование домовладельца, если у них есть доказательства того, что пожар мог начаться из-за неисправных, нелицензированных электромонтажных работ своими руками. Даже в тех случаях, когда домовладелец не знал о том, что в его доме были выполнены неисправные электромонтажные работы, закон о страховании считает, что домовладелец должен знать об этом, и страховая компания по закону может отклонить их требование.

К сожалению, даже если ваша единственная «небрежность» заключалась в покупке дома у продавца, который не раскрыл соответствующих подробностей о доме, вы все равно можете заплатить цену. Домовладельцы даже могут быть привлечены к ответственности за пожары, вызванные скачками напряжения, которые могут быть полностью вне их контроля.

«Если скачки напряжения происходят часто, качество устройства может со временем ухудшиться [и] вызвать электрический пожар», — пишет компания Inspire, занимающаяся чистой энергией. «В некоторых случаях страховка домовладельцев может покрывать ущерб, вызванный скачками напряжения, но в большинстве случаев ответственность несет домовладелец».

Вот почему всегда целесообразно, чтобы лицензированный электрик провел осмотр перед покупкой и перед продажей.

«Домашние инспекторы часто сталкиваются с проблемами с электропроводкой, такими как обратная полярность, отсутствие распределительных коробок и поврежденные розетки», — пишет Александр Харрис в статье MyMove.com. «Дома, построенные между 1965 и 1973 годами, могут иметь некачественную алюминиевую проводку, что также выявляют домашние инспекторы».

В конце концов, отклонение претензии — это очень большие расходы по сравнению с наймом электрика для проверки. Однако наименее затратным решением является просто нанять электрика для выполнения всех сложных электромонтажных работ.



Не рискуйте – наймите профессионала

Когда дело доходит до выбора электрика, вы предпочитаете качество и опыт превыше всего. Последнее, что вам нужно, — это неопытный или нелицензированный электрик, который не может компетентно работать с системами, которые поддерживают свет и питают все в вашем доме. Когда вы полагаетесь на кого-то для выполнения электромонтажных работ, на кону стоит ваша безопасность и безопасность вашей семьи.

Компания Beattie Home Services имеет почти 50-летний опыт работы в сфере электромонтажных работ, сантехники, ОВКВ и генерального подряда. Доверьте свой дом в руки местного семейного предприятия с высококвалифицированными и полностью лицензированными электриками. Свяжитесь с нами сегодня, чтобы узнать, как это сделать.



Какие кабели следует проложить в моем новом доме?



Если вы переезжаете и хотите знать, какие кабели проложить на новом месте, чтобы все было в актуальном состоянии, или если вы планируете заменить проводку в существующем доме. Возможно, вы захотите подумать о том, какие кабели AV/Data/TV установить, чтобы быть максимально защищенными в будущем с наилучшей связью. Конечно, все больше и больше вещей переходят на беспроводную связь, но вы не можете победить кабель! В любом случае, если у вас есть строительные работы или проводка, имеет смысл подключить все остальные кабели, которые могут вам понадобиться. На мой взгляд, нет ничего хуже необходимости сверлить отверстия в стенах, прокладывать кабели в только что завершенном проекте строительства/отделки. Прочтите эту статью, чтобы узнать все, что вам нужно знать, в ней мы обсуждаем, какие кабели устанавливать для различных служб, а также даем советы о том, какие типы лучше, без лишних слов, давайте начнем!



Типы кабелей, которые следует рассмотреть для установки дома

Существует так много различных типов кабелей для домашних развлечений и связи, что я не могу перечислить их все. В этом блоге я обсуждаю наиболее распространенные типы. Чтобы обобщить упомянутые кабели и службы, для которых они могут использоваться, см. ниже.



Витая пара кабелей передачи данных (Cat5/6/7) – Ethernet/Интернет/связь – Телефон/голос – Системы распределения видео/HDMI – CCTV

Коаксиальный кабель – ТВ-антенна/спутник – Домашнее аудио/видео – Видеонаблюдение – Распределение видео

Кабели динамиков – Домашнее аудио – Объемный звук – Мультирум аудио

‍

Зона распределения кабелей

кабели обратно в одно место для простоты обслуживания, доступности и т. д. Это может быть шкаф на чердаке или под лестницей или что-то подобное. Несмотря на то, что телевизионные антенные/спутниковые кабели обычно собирают на чердаках, это не всегда идеальное место, поскольку чердак не всегда является самым удобным местом для доступа. У меня есть непосредственный опыт лазания через пауков/осиные гнезда/шершней в темноте и с полным ртом пыли, поэтому, если вы можете перенести все кабели в более доступное место, это может быть хорошей идеей. Особенно, если вы собираетесь устанавливать здесь домашнее развлекательное оборудование, к которому может потребоваться регулярный доступ. Всякий раз, когда я говорю о центральном местоположении в этой статье, я имею в виду вашу зону распределения кабеля.



Сетевые кабели/кабели для передачи данных

Я думаю, что прокладка сетевых кабелей в домах может быть очень полезной. Это становится все более распространенным и выгодным. Я уже написал отдельный блог о том, стоит ли вам устанавливать сетевой кабель в вашем доме, поэтому я не буду здесь углубляться во все причины, я рекомендую вам прочитать его, когда вы закончите здесь. Вкратце, сетевые кабели могут:

Обеспечить быстрое и надежное Ethernet-соединение в вашем доме.

Может использоваться для расширения домашнего WIFI-соединения в больших домах.

Может использоваться для других целей, таких как прокладка телефонных и голосовых кабелей, USB, домашних распределительных систем AV/HDMI и видеонаблюдения.

‍

Рекомендации по сетевым кабелям

Когда дело доходит до выбора кабеля для передачи данных, Cat5e обычно более чем подходит для большинства домашних сетей и может поддерживать гигабитные передачи на короткие расстояния, но за небольшую дополнительную плату вы можете просто вместо этого установите Cat6, который может поддерживать более быстрое соединение. Если у вас очень большая территория с очень длинными кабелями, вы можете установить Cat6a, который может обслуживать большие расстояния. Все еще существуют улучшения, такие как Cat7 и Cat8 или даже оптоволоконные кабели, на мой взгляд, это излишество, не обязательно улучшит скорость вашего соединения и будет стоить больше денег, они действительно для очень больших сетей.



Решение, которое вы, возможно, захотите решить, заключается в том, следует ли устанавливать кабели с неэкранированной витой парой (UTP) или фольгированной витой парой (FTP) (на самом деле существуют и другие типы, о которых я расскажу в отдельном посте). Скручивание пар внутри кабеля Cat5/6 помогает свести к минимуму помехи. В кабеле UTP это все, но кабель FTP также включает металлический экран, окружающий четыре пары, который помогает защитить его дополнительно. FTP — лучший выбор, но он стоит дороже, и все остальное должно быть проверено, например, модули RJ45 и ваша коммутационная панель. Независимо от того, какой кабель вы выберете, рекомендуется не прокладывать кабели непосредственно рядом или параллельно с сетевыми электрическими кабелями, так как это может ухудшить характеристики кабеля.

‍

Рекомендации по протягиванию кабелей

Когда дело доходит до того, сколько кабелей вы должны протянуть, вам решать, как далеко вы хотите их протянуть. Я бы посоветовал тянуть по крайней мере пару к каждому стационарному компьютеру или местам, где вы, вероятно, будете использовать ноутбук для проводного подключения к Интернету. Если у вас есть домашний офис, потяните туда несколько, чтобы вы могли подключить принтеры, телефоны VOIP. Я бы также подключил пару к каждому телевизору, так как это используется для проводного соединения Ethernet, что является лучшим способом подключения Smart TV или для систем распределения HDMI. Если вы собираетесь установить потолочные точки доступа, домашние камеры видеонаблюдения/домофоны, вам также потребуется протянуть кабели к этим местам. Я расскажу о кабелях видеонаблюдения и т. д. позже. В идеальном мире все кабели должны быть возвращены на коммутационную панель, что позволит вам легко маркировать и подключать/отсоединять каждый кабель по желанию. Если вы установите его внутри шкафа данных, вы также можете установить в этом месте сетевой коммутатор, монтируемый в стойку, и домашний аудио-видео.



Телевизионные/спутниковые кабели

Кабель, используемый для подключения телевизионных/радиоантенн и спутниковых антенн к телевизорам и STB/PVR, называется коаксиальным кабелем. Существует множество типов коаксиальных кабелей, включая коаксиальный кабель 50 Ом, используемый в некоторых сетевых приложениях, и коаксиальный кабель 75 Ом, наиболее часто используемый для телевизионных систем. Вам нужен коаксиальный кабель на 75 Ом, часто называемый RG-6. Обратите внимание, что в Великобритании есть дешевый кабель, продаваемый как «RG6», который вам не обязательно устанавливать. Когда дело доходит до выбора хорошего коаксиального кабеля, вам понадобится кабель со всеми медными проводниками, включая сплошной медный центральный проводник, медный экран и медную оплетку. Это стоит немного больше, чем другие типы коаксиальных кабелей, которые не имеют всех медных проводников, но это стоит дополнительных затрат. Если в вашем доме много внутренних кабелей, вам следует установить кабели с низким содержанием дыма и без галогенов (LSZH).



Рекомендации по прокладке коаксиальных кабелей

Я рекомендую протянуть пару коаксиальных кабелей между местом раздачи кабеля и каждой потенциальной точкой размещения телевизора в вашем доме. Даже если вы не на 100% уверены, что в этом месте будет установлен телевизор, его можно аккуратно подключить к настенной коаксиальной панели. Установка двух кабелей на каждую телевизионную позицию позволяет установить спутниковое соединение с двойным каналом, которое может быть широкополосным соединением для приставки Sky Q или новой широкополосной системы Freesat, или их можно использовать для стандартного спутникового ресивера с двойным каналом, такого как Sky Box или ящик Freesat+. Хотя это невозможно с широкополосными соединениями (но возможно с dSCR), одни и те же спутниковые кабели могут быть объединены с телевизионной антенной, соединениями FM и DAB, поэтому все эти услуги могут быть предоставлены с помощью двух коаксиальных кабелей, разделенных настенной панелью Quadplexed.



Вы также должны протянуть по крайней мере один кабель к вашей антенне, если вы собираетесь подключить радиоантенны, вы также можете протянуть дополнительные кабели или их можно объединить вместе, так как ТВ/FM/DAB используют разные частоты. Вы должны протянуть по крайней мере четыре коаксиальных кабеля к позиции спутниковой антенны. Поскольку спутниковая антенна направлена ​​на юг, антенны чаще всего устанавливаются на стене, выходящей на юг, но ее можно установить на дымоход, если вы уже устанавливаете там телевизионную антенну. Четыре коаксиальных кабеля позволяют подключиться к усилителю с несколькими переключателями, что означает, что при их подключении к усилителю вы можете легко расширить его до 32 спутниковых точек (или более). Возможно, вам захочется протянуть пару дополнительных кабелей для широкополосного LNB, если вы планируете использовать Sky Q позже, который вы, возможно, не захотите интегрировать в свою основную телевизионную систему из-за затрат на это. Если вы собираетесь установить несколько спутников/конверторов, вы, скорее всего, захотите протянуть и для них дополнительные кабели.



Кабели видеонаблюдения

Если вы думаете об установке видеонаблюдения у себя дома, было бы неплохо также подключить эти кабели. Я рекомендую тянуть кабели к каждой потенциальной позиции камеры видеонаблюдения или где-то рядом, чтобы кабель можно было легко подключить к камере. Хорошими местами для наблюдения являются передний и задний входы, гараж, вид на машину, сады и так далее. На конце кабелей DVR/NVR вам также следует подумать о подключении проводного Ethernet-соединения к этому месту, чтобы его можно было подключить и обеспечить удаленный просмотр/доступ к системе видеонаблюдения, когда вы находитесь вдали от дома. Чаще всего это делается с помощью смартфона/планшета, но также можно настроить доступ через ПК/интернет-браузер.

‍

Выбор кабелей и советы

Что касается кабелей, которые вы устанавливаете, это немного зависит от того, какой тип системы видеонаблюдения вы собираетесь установить. Для сетевых/IP-камер вам потребуется установить кабель для передачи данных с витой парой, например Cat5e или Cat6. Для аналоговых систем, таких как системы HD TVI, требуется коаксиальный кабель, обычно кабель RG-59, но вы также можете использовать cat5e/cat6, если вы устанавливаете видеобалуны на любом конце кабеля. Лично я предпочитаю использовать видеобалуны и кабель для передачи данных по витой паре, и таким образом их можно было бы хорошо интегрировать в вашу домашнюю сеть — если вы ее устанавливаете. Я рекомендую прочитать наш предыдущий блог о Cat5/6 и CCTV для получения дополнительной информации.

‍

Телефонный/голосовой кабель

Возможно, вы захотите установить несколько телефонных розеток по всему дому. С беспроводными телефонами DECT и тем фактом, что ящики Sky больше не требуют подключения к телефонной линии, телефонные удлинители не так распространены, как раньше, но вы, возможно, захотите рассмотреть некоторые из них. В будущем вполне вероятно, что в недалеком будущем обычные телефоны будут заменены телефонной системой VOIP.

‍

Консультации по телефонной/голосовой проводке

Для установки добавочных телефонных номеров по всему дому. Традиционно в домашних телефонных кабелях используется 2-х или 3-х парный кабель, но это само по себе является ограничительным. Я рекомендую интегрировать ваш телефон/голос в кабели вашей домашней сети, поскольку Cat5e или Cat6 — хороший выбор кабеля, который можно использовать для других целей, например, для порта Ethernet, если вам не нужна телефонная розетка. Розетки телефонных добавочных номеров могут быть подключены по петле или «гирляндной цепью», как это иногда называют между розетками, хотя это может ускорить проводку и использовать меньше кабелей. Я рекомендую «домашнюю прокладку» всех кабелей напрямую к центральной зоне распределения кабелей так как это значительно упрощает поиск неисправностей, техническое обслуживание и внесение изменений в вашу систему.



Вам также потребуется проложить по крайней мере один кабель (категория 5/6) между главной розеткой вашего телефона и местом, где вы собираетесь установить широкополосный маршрутизатор или зону распределения кабеля. Вы даже можете переместить главную розетку телефона в более подходящее место.



Системы распределения HDMI/видеокабели

Возможно, вам понадобится система, в которой все ваши телевизоры/домашние развлекательные устройства установлены за пределами объекта в одном месте, и в этом случае вам нужно подумать о HDMI/видео прокладка кабеля. Здесь у вас есть несколько вариантов, для коротких расстояний вы можете обнаружить, что прокладка длинных кабелей HDMI подойдет для ваших нужд. Для длинных кабелей вам может понадобиться повторитель усилителя HDMI для «перетактирования» сигнала HDMI. Для больших расстояний вам лучше всего установить Cat5e/Cat6/Cat7 и т. д., кабели и использовать HDMI для оборудования распределения витой пары, существует много различных типов для достижения этого в зависимости от того, сколько устройств вы хотите подать, сколько телевизоров, которые включают Балуны HDMI, усилители HDMI и матричные переключатели HDMI. Это сам блог и, скорее всего, мой следующий, поэтому, пожалуйста, вернитесь в ближайшее время, чтобы прочитать это.



В зависимости от разрешения, которое вы хотите отправить, и расстояния, которое вы хотите отправить, это зависит от того, какой кабель вы должны установить. Это означает, что если вы хотите отправить разрешение 1080i на расстояние более 30 м, Cat5e может подойти, но если вы хотите передать 4K на расстояние более 50 м, это может не подойти. Многое зависит от имеющегося у вас оборудования и поддерживаемых им расстояний, но я рекомендую проявлять осторожность и просто установить Cat6/Cat6a, чтобы быть в безопасности. Опять же, преимущество использования кабелей передачи данных с витой парой заключается в том, что их можно подключить к коммутационной панели и интегрировать с кабелями вашей домашней сети.



Большинство систем HDMI-Cat5/6 работают с одним кабелем передачи данных, например HDBaseT или HDBaseT Lite, но я рекомендую прокладывать пару кабелей передачи данных к каждому положению телевизора, так как некоторые системы распределения HDMI используют два кабеля передачи данных, некоторое оборудование даже обеспечивает Ethernet подключение по тому же кабелю.



Динамик/аудиокабель

Возможно, вы захотите иметь проводные динамики по всему дому, это может быть часть системы объемного звучания или многокомнатной аудиосистемы. В этом случае вам может понадобиться протянуть несколько кабелей динамиков к позициям динамиков. Существует несколько способов подключения динамиков: параллельно, последовательно и т. д. но я рекомендую для многокомнатных аудиосистем, как правило, иметь один или два динамика на зону/комнату. Рекомендуется подключить новые кабели напрямую от динамиков к мультирумной аудиосистеме (для некоторых типов систем может потребоваться другая проводка).



Для систем объемного звучания вам потребуется определить положение динамиков и проложить отсюда кабели динамиков к системе домашнего кинотеатра/усилителю AV. Объемный звук 5.1 использует передний правый, передний центральный и передний левый динамики вместе с задними левым и правым. Аудиосистемы 7.1 такие же, но с добавлением центрального правого/левого динамика. Обе системы имеют один сабвуфер, иногда для этого требуется другой тип подключения к вашим динамикам. Расположение сабвуфера не так важно, так как направление низких частот не так заметно, поэтому вы можете установить его в удобном месте.

‍

Рекомендации по акустическим кабелям

Если вы хотите подключить громкость телевизора к настройке, это также необходимо учитывать. Какой тип кабеля вам нужно установить, зависит от вашего оборудования, но обычно это делается с помощью кабеля HDMI или оптического кабеля Toslink. Что касается выбора типа акустического кабеля, который вам нужен, я рекомендую прочитать эту статью. Существуют различные типы, и вы ожидаете, что чем длиннее кабель, тем лучший кабель вам нужен. Я рекомендую установить что-то вроде 79многожильный кабель динамика, но для коротких отрезков может подойти что-то вроде 42-жильного кабеля.



Электрические кабели

Этот блог был бы неполным без упоминания электрических кабелей. Если вы собираетесь менять провода, несомненно, вы захотите протянуть некоторые электрические кабели. Хотя вы должны проконсультироваться с электриком, вы определите потребности и требования к питанию, как сбалансировать их между цепями и какие кабели установить, в качестве приблизительного руководства обычно используются следующие размеры кабелей для следующих цепей.



Final Final (Main) — 2,5 мм Twin + Earth

Кухонное кольцо — 2,5 мм Twin + Earth

Цепь освещения — 1 мм-1,5 мм Twin + Earth

Электрический душ — 10 мм Twin + Earth

3

3 6 мм Двойной + Земля



Рекомендуется разделить цепи, поэтому вы можете захотеть иметь верхнее кольцо, нижнее кольцо, верхнее освещение, нижнее освещение и т. д., но я еще раз рекомендую проконсультироваться с квалифицированным электриком, прежде чем вы учитывайте нагрузку цепи и конструкцию.

‍

Рекомендации по прокладке силовых кабелей для вас AV-система

Что касается домашних развлечений, вам необходимо установить сетевые электрические розетки рядом с аудио-видео/телекоммуникационным оборудованием. Это включает в себя места для телевизора, места для маршрутизатора и места для телевизионных приставок и т. д. В вашей гостиной, скорее всего, у вас будет несколько устройств, которые подключаются к вашему телевизору, поэтому вам следует установить по крайней мере пару точек питания в этом месте. Для телевизоров, монтируемых на стене, вам, скорее всего, потребуется иметь розетку для подключения к сети за настенными телевизорами, чтобы скрыть кабели. Это может быть розетка на 13 ампер или ответвление с предохранителем, чтобы телевизор располагался близко к стене. Если вы собираетесь подключить звуковую панель к телевизору и закрепить ее на стене, вы можете установить двойную сетевую розетку за телевизором для питания обоих устройств. Если у вас есть много оборудования в вашей кабельной распределительной зоне, вы можете подумать о том, чтобы разместить его в отдельной цепи.

‍

Заземление

Если вы собираетесь использовать большое количество оборудования в вашей ТВ/AV-системе, было бы неплохо заземлить вашу установку. В зависимости от того, где вы находитесь на планете, это может быть даже юридическим требованием. Это можно сделать несколькими способами. Большинство телевизионных антенных разветвителей/усилителей имеют заземление, а шкафы данных обычно легко подключаются к заземлению. CAI имеет рекомендации по заземлению более чем 5/6 единиц оборудования, в которых может накапливаться ток прикосновения, что может привести к опасной ситуации, и рекомендует заземлять в этой ситуации. Это не обычная практика, но, может быть, неплохо сделать все правильно с первого раза.



Другая проводка для рассмотрения

В зависимости от ваших потребностей вы можете рассмотреть возможность установки проводки для других типов услуг, таких как дверные домофоны, контроль доступа, сигнализация, интеллектуальное освещение и домашняя автоматизация. Честно говоря, я не вникаю в эти системы, но многие из них используют витую пару, например категории 5 или 6, или что-то подобное, поэтому вы можете внедрить это в свою сетевую кабельную систему.

‍

Есть вопросы? Только в разделе комментариев блога Пожалуйста

Надеюсь, вам понравился этот блог, в итоге он получился довольно длинным. Как всегда, если у вас есть какие-либо вопросы/комментарии или отзывы по этому поводу, пожалуйста, не стесняйтесь оставлять свои комментарии и вопросы в разделе комментариев блога только пожалуйста! Пожалуйста, НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ и ПОЖАЛУЙСТА, НЕ ОТПРАВЛЯЙТЕ ВАШИ ВОПРОСЫ В ЧАСТНУЮ ЭЛЕКТРОННУЮ ПОЧТУ, поскольку мы являемся малым бизнесом, работающим только в Сассексе / Кенте, и у нас нет времени, ресурсов или мотивации для предоставления бесплатной технической поддержки по телефону. Если вы отправите письмо по электронной почте или заполните контактную форму на нашем веб-сайте, весьма вероятно, что вы не получите ответа, поскольку они засоряют мой почтовый ящик, и у меня нет времени отвечать на них.
