Разновидности каминов

Перед тем как приступить к сооружению камина, рекомендуется ознакомиться с его видами, формами и устройством. В свою очередь они делятся на:

Пристенные

Они плотно прилегают к стене. Подобный вариант используют для обустройства просторных домов. Для изготовления используют кирпич, ракушечник или шлакоблок.

Стандартные модели сооружения имеют следующие габариты 150 см х 80 см. Размер камина должен подбираться с учетом площади помещения.

Торцевые

Они используются в небольших в комнатах. Благодаря такой модели печного сооружения можно рационально разграничить территорию жилого пространства.

Камин располагается в торцевой части стены. Чаще всего готовые конструкции выполнены в современных направлениях дизайна.

Три торцевые стенки изготавливаются из жаростойкого стекла, а дымоход задней части выполнены из кирпича.

Рекомендуем посмотреть еще тут

Современные

Они представляют с собой необычные сооружения, которые могут располагаться в любой части жилого пространства.

Угловые

Они размещаются в угловых частей в помещениях, тем самым экономя свободное пространство.

Декоративные

Они позволяют создать реалистичную имитацию настоящего камина. Для их сооружения используют гипсокартон, плотную бумагу или тонкую фанеру.

Устройство камина

Из каких частей состоит камин? Данная конструкция состоит из следующих частей:

• Топка. В ней располагаются расходные материалы для горения;
• Дымоход;
• Дымоотводный канал;
• Ниша для хранения расходного материала.

Декоративные модели имеют топку, которую заполняет искусственное пламя, нишу для хранения декораций.

Рекомендуем посмотреть еще тут

Делаем камин своими руками

Как самому сделать камин? Процесс создания печного сооружения проходит несколько этапов. Они включают в себя:

• Подготовка материала и инструментов;
• Отделочные работы на поверхности стены;
• Устройство основания печи;
• Выкладка дна;
• Делаем топку и устанавливаем декоративную дверцу;
• Выкладка дымохода.

Представляем вашему вниманию инструкцию по созданию камина своими руками. Для работы понадобится красный огнестойкий кирпич, строительный состав из смеси цемента и песка, строительный мастерок, уровень.

Первым делом рекомендуется подготовить строительный раствор. Для этого в глубокой емкости смешиваем цемент и песок в равных пропорциях. После этого, наливаем воду и активно подвешиваем смесь до полного растворения ингредиентов.

Далее приступаем к отделке поверхности стены, на которой будет располагаться печное сооружение. Для этого строительным составом заполняем все трещины и сколы на плоскости. Оставляем до полного высыхания.

Теперь приступаем к сооружению дна камина. Огнеупорный кирпич располагаем ребром к плоскости пола. В среднем для устройства этого элемента понадобится от 20 до 30 штук камня.

После этого приступаем к выкладке стен. Каждый ряд промазываем строительным составом. Далее выкладываем кирпичные ряды с учетом схемы кладки. Высота печи рассчитывается исходя из площади помещения, в котором будет располагаться камин.

Рекомендуем посмотреть еще тут

Завершающим этапом будет устройство дымохода. Его выкладывает по такому же принципу. В потолочном перекрытие делаем сквозное отверстие для вывода трубы за пределы помещения.

По окончанию строительных работ выполняем установку декоративной дверцы, которая предотвратит попадания искр и углей в интерьерное пространство. На фото камина своими руками приставлено готовое сооружение.

Декоративный камин своими руками

Как сделать фальш — камин самостоятельно? Данная разновидность печного сооружение используется в качестве украшения жилого пространства. Для изготовления используют различные строительные и расходные материалы.

Чаще всего это:

• Гипсокартон;
• Плотная бумага;
• Тонкая фанера.

Как сделать камин из гипсокартона?

Первым делом изготавливать металлический каркас из железного профиля. Его фиксируют в полости стены при помощи саморезов и шуруповерта. Дизайн конструкции подбирается по личным предпочтениям заказчика.

Гипсокартон является универсальным видом строительного материала, который позволяет воплотить любые задумки в реальность. Материал отлично принимает плавную и обтекаемую форму.

По окончанию изготовления каркаса переходят к фиксации гипсокартонных листов. Они фиксируются по той же методике, что и металлический профиль.

Места соединения замазывают штукатуркой. После этого, можно переходить к финишной отделке. Здесь можно использовать декоративный камень, венецианскую штукатурку или вниловые наклейки с имитацией бруса

Фото советы как сделать камин

Всего посмотрели 573

из коробки, пенопласта, угловой фальш-камин, как украсить

Теплые и душевные зимние вечера у пылающего камина. Кто из нас не мечтал об этой праздничной роскоши, наполненной ароматами мандаринов, светом гирлянд и звуками рождественской музыки. Если вы живете в городской квартире и стильно украшенный новогодний камин вам только снится, мы расскажем, как его сделать своими руками. Смотрите подборку крутых идей и мастерите восхитительный декор на Новый год 2020 вместе с Joy-pup.

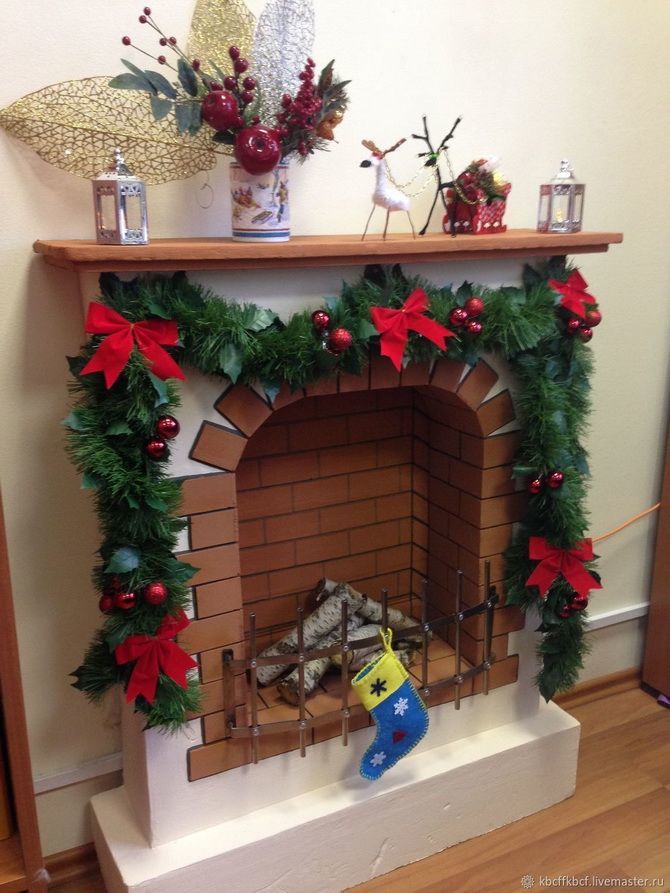

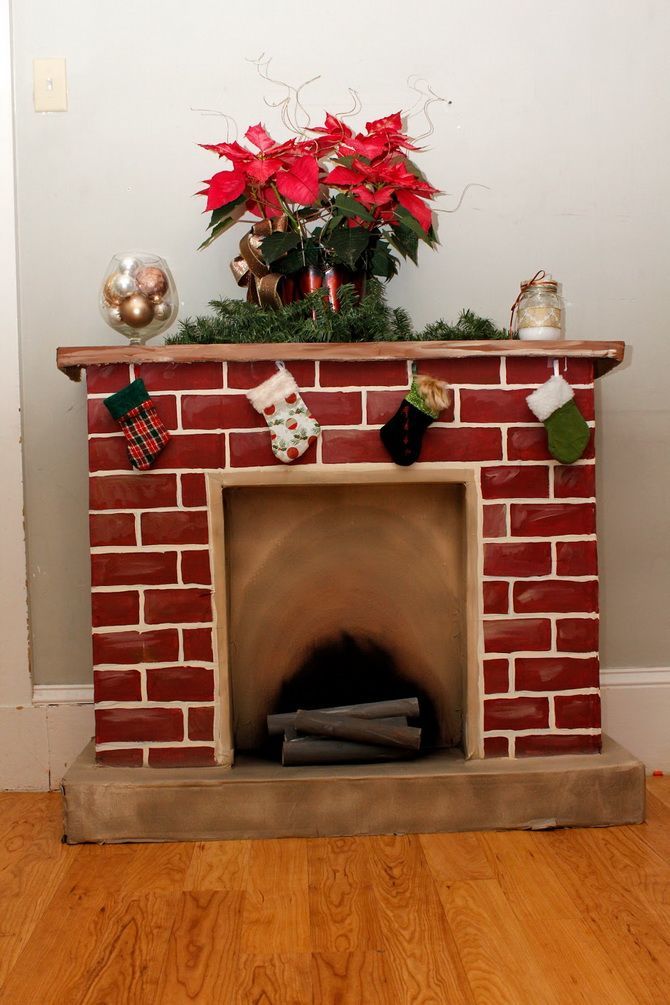

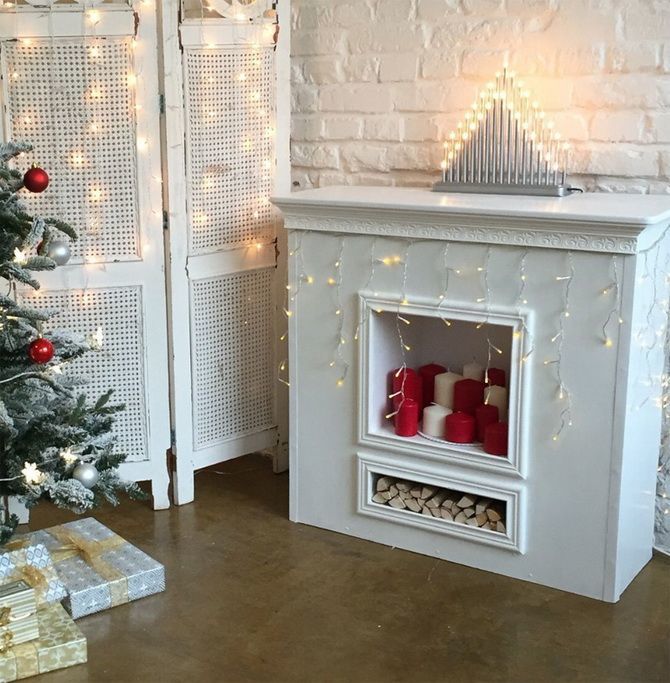

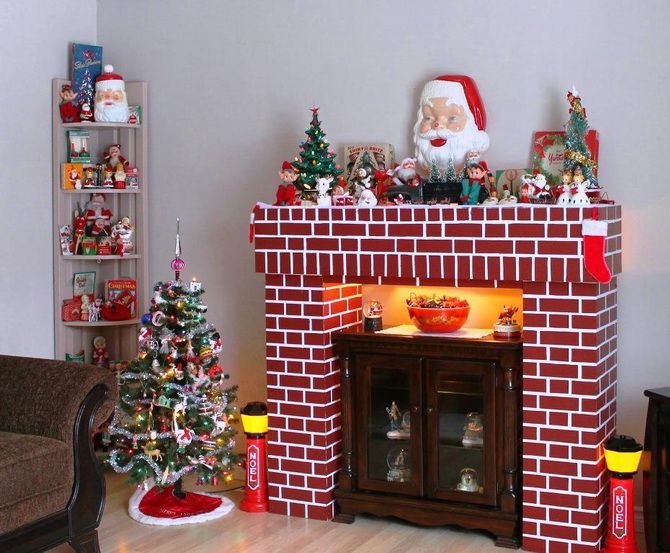

Камин на Новый год 2020 из картонных коробок

Готовитесь встречать Новый год 2020? Создайте дома необычную фотозону и попробуйте смастерить роскошный праздничный реквизит из подручных материалов. Это довольно доступно и совсем не сложно. Коробки, которые мы обычно выбрасываем или, в лучшем случае, сдаем на переработку, могут послужить отличным материалом для создания новогоднего камина своими руками.

Такой декоративный предмет гармонично вписывается в интерьер любого дома или квартиры и не занимает много пространства. Если места в квартире совсем мало – можно смастерить угловой вариант. Для того чтобы сделать камин своими руками на Новый год 2020, подготовьте следующие материалы:

• картонные коробки от бытовой техники или других товаров;
• 2 плиты пенополистирола;
• клей «Титан» и термоклей;
• материалы для декора: краску, цветную бумагу, пенопласт;
• инструменты для работы: (ножницы, нож для обоев, кисти).

Совет. Прежде чем вы приступите к изготовлению фальш-камина предлагаем рассмотреть чертеж и рассчитать размеры. Идеально для такого рождественского декора подойдет большая коробка от телевизора и несколько небольших. Также при работе с картоном и бумагой, в том числе для создания рождественского камина своими руками, лучше всего использовать клей «Титан».

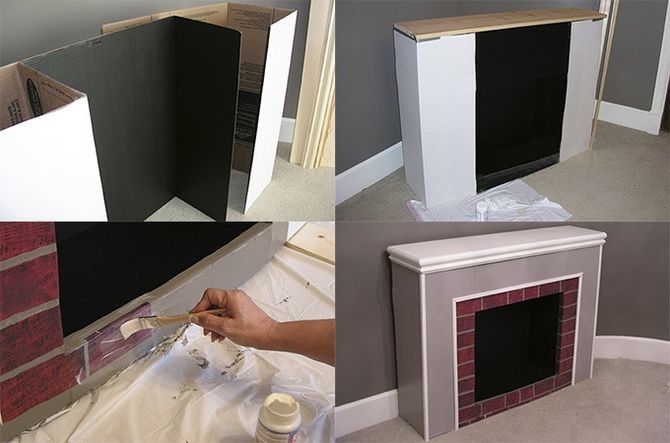

Рождественский камин: пошаговая инструкция и фото

1. Склейте по 2 коробки вместе, чтобы сформировать боковые части. Если вы хотите, чтобы ваше изделие было крепким, покройте коробки белым картоном.
2. Из картона сделайте арку для будущего очага и приклейте ее между колоннами. Здесь вам понадобится термоклей.
3. Проклейте арку в середине, чтобы она получилась объемной и красивой со всех сторон.
4. Заднюю планку для камина сделайте из цельного листа картона. Приклейте планку и поставьте груз, чтобы деталь хорошо закрепилась.
5. В качестве основы и верхней панели для камина используйте пенополистирол.
6. Ваш камин из картонных коробок почти готов. Осталось выбрать украшения и декоративную отделку.

В качестве облицовки вы можете использовать различные материалы. Например, вырезать «кирпичиками» листы красной бумаги, приклеить стилизованные обои или сделать прямоугольники из белого пенопласта и наклеить их на каркас.

Подробней о том, как сделать камин на Новый год 2020 своими руками, смотрите на видео.

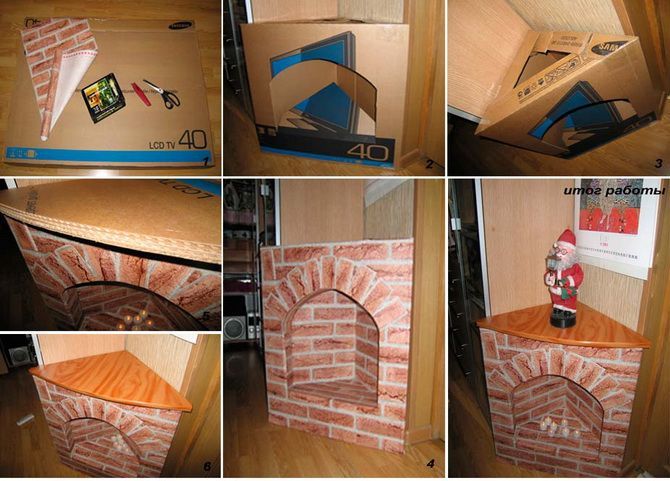

Угловой фальш-камин из подручных материалов

Когда в квартире очень мало места, новогоднюю атмосферу можно создать с помощью углового камина. Такой декор изготавливают из большой коробки от телевизора и подручных материалов, которые найдутся дома у каждого.

Подрежьте одну из сторон коробки так, чтобы у вас при складывании получился треугольник. На фасаде будущего камина нарисуйте проем, сделайте надрез в виде полукруга. В нижней части камина прорисуйте угол для топки, сделайте надрезы и загните картон внутрь. Из дополнительного картона вырежьте стенки и приклейте скотчем или термоклеем. Задекорируйте камин обоями и украсьте на свое усмотрение.

Вы также можете покрыть готовое изделие водоэмульсионной краской, сделать имитацию кирпичной кладки или наклеить фальшивую лепку из пенопласта или гипсокартона.

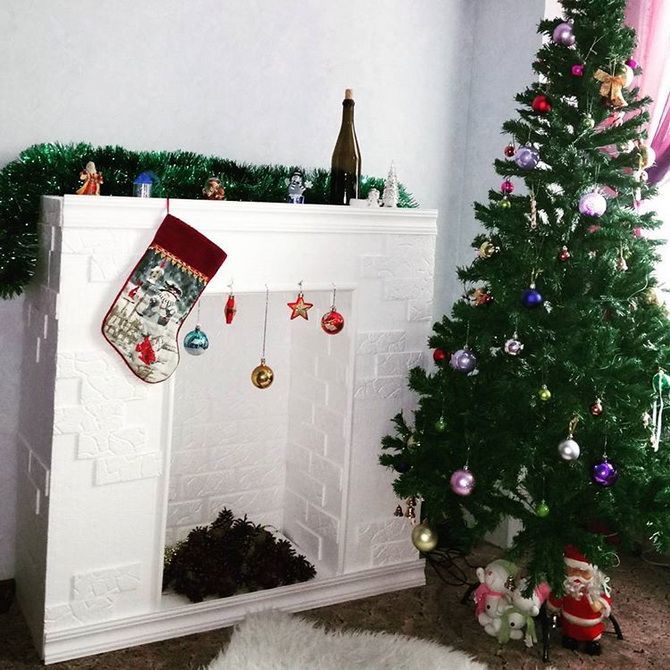

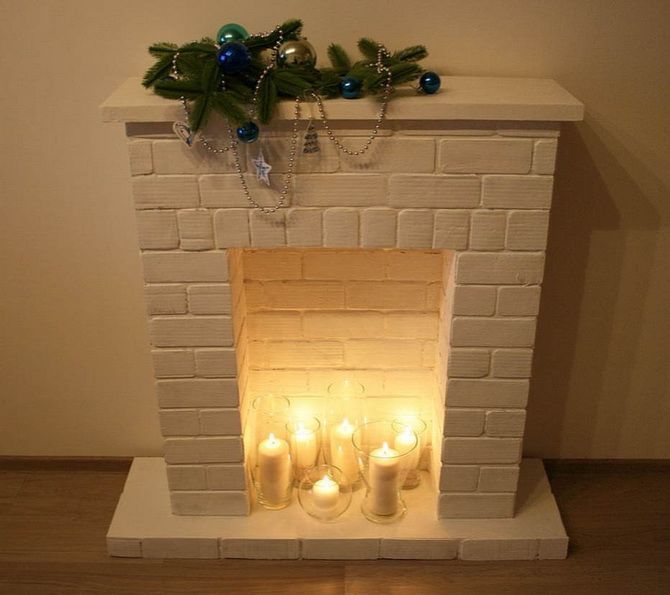

Камин из пенопласта: простые варианты для дома

Отличным материалом для создания рождественского камина своими руками является пенопласт. Он легкий, достаточно прочный, стоит недорого и очень податливый в работе. Чтобы сделать фальш-камин к празднику, вам понадобится:

• 2 прямоугольника, размером 40х60 см;
• 2 прямоугольника, размером 40х20 см;
• острый нож;
• малярный скотч;
• грунтовка и клей.

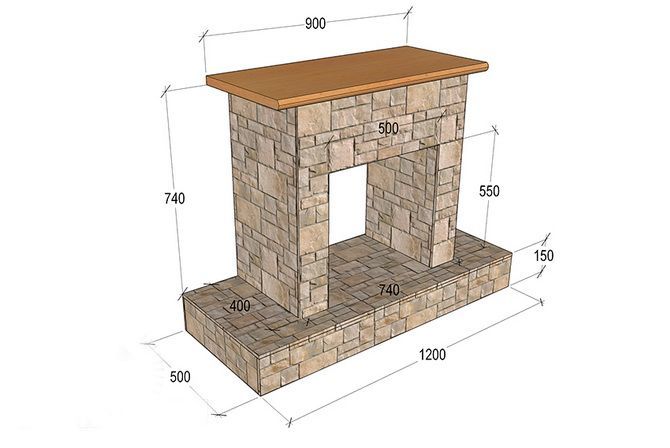

Также вы можете выбрать другие замеры для деталей вашего будущего изделия, все зависит от свободного пространства. Смотрите на видео, как пошагово смастерить роскошный камин из пенопласта к Новому году 2020.

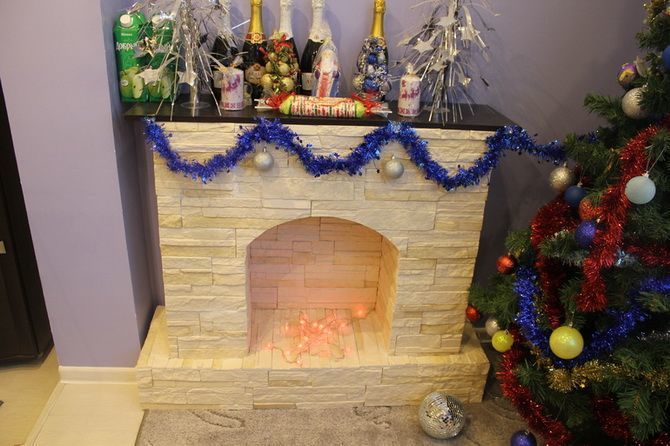

Как украсить камин: подборка свежих идей на Новый год 2020

Украсить камин к Новому году 2020 вы можете на свой вкус: мы уже немного рассказывали вам о способах декоративного оформления своими руками. Посмотрите несколько вариантов на фото – имитация белого или красного кирпича, белоснежная отделка либо импровизированная лепнина. Все эти идеи можно легко воплотить в домашних условиях с помощью подручных материалов – цветной бумаги, старых обоев, краски, остатков гипсокартона.

Немного фантазии и праздничного декора, и шикарный камин на Новый год 2020, сделанный своими руками, будет радовать вас и ваших близких. Посмотрите, как можно преобразить фальш-камин к новогодним и рождественским праздникам.

Это просто невероятно, как из обычных материалов рождается подобная красота! Украсьте елку, зажгите свечи, включите новогоднюю гирлянду и наслаждайтесь уютной атмосферой праздника.

Смотрите также 6 крутых идей как упаковать подарок на Новый год 2020.

Камин своими руками: фото, чертежи, пошаговая инструкция

Современный загородный дом с просторной гостиной сложно себе представить без массивного кирпичного камина. Он придает помещению уютный и красивый вид, а также дает возможность приятно провести время на дружеских посиделках или романтическом свидании. Открытый огонь создает невероятную атмосферу тепла и уюта, в которой можно расслабиться после тяжелого дня и отдохнуть от проблем. При использовании детальней чертежей и расчетов, можно соорудить камин своими руками из кирпича.

Однако такое строительство является достаточно сложным и ответственным делом, поэтому необходимо учитывать правила печной кладки, подготовить необходимые материалы и инструменты, а также найти оптимальный чертеж или создать его самостоятельно.

Камин своими руками из кирпича

Расчет камина

При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения. В первую очередь необходимо точно определить необходимые размеры топочного отверстия. В данном случае учитывается:

1. Соотношение между топорным порталом и размером комнаты должно быть примерно 1 к 50. Поэтому если требуется обогрев помещения, площадью 20 кв. м., то размер топки должен составлять примерно 0,4 кв. м.
2. Соотношение высоты и ширины топки должно находиться в соотношении 2:3. В данном случае для помещения в 20 кв. м. оптимальным размером сторон станет 51 на 77 см.
3. Важным показателем является и глубина топки. От него будет зависеть сила тяги. Глубина топки должна быть в соотношении к высоте 7:10. Поэтому для такого камина данный показатель должен составлять около 34 см. Если показатель будет выше, то повысятся теплопотери, а если ниже – внутрь помещения может проникать дым.
4. Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
5. Перед отверстием топки должен быть размещен подиум, ширина которого должна составлять около 50 см. Боковые подиумы должны иметь ширину не более 30 см.
6. Передаточный лист должен выходить за предел топочной площадки на расстояние до 30 см.

Рассчитать количество материалом на основании этих данных достаточно сложно. Это связано с тем, что для различных видов, размеров и форм камина может потребоваться разное количество кирпича.

Подробнее о строительстве мини-камина из кирпича своими руками можно узнать из видео

Виды каминов из кирпича

Существуют различные виды каминов, которые можно установить в загородном доме или на небольшой даче. В первую очередь кирпичные камины разделяются на пристенные и встроенные.

Фото углового камина

Встроенные

Особенностью такой конструкции является то, что камин устанавливается внутри несущей стены. Внутрь этой стены предварительно монтируется дымоход. Данный вариант является достаточно сложным, поэтому редко выбирается для самостоятельного строительства. Кроме того, создание такого камина возможно только на этапе проектирования дома.

Пристенные

Наиболее удачный вариант для самостоятельного изготовления. Его можно с легкостью сделать как в загородном доме, так и на небольшой даче, не имея при этом опыта строительства подобных сооружений. Создать пристенный камин можно как на этапе проектирования, так и в любом момент после постройки дома. Однако если требуется строительство камина в уже готовом доме, предварительно необходимо создать отдельный фундамент.

Фото прямого камина

Пристенные камины могут быть как прямыми, так и угловыми. Последний вариант является наиболее компактным, поэтому отлично подходит для помещения небольшого размера. К тому же его строительство намного проще, чем прямого, и требуется значительно меньше материала.

Подготовка к строительству

Начало любого строительство – это подготовка эскиза и проведение расчетных работ. Для начала следует нарисовать будущий камин от руки по отношению к помещению. Также следует тщательно прорисовать расположение топки, форму портала, дымохода и другие элементы. Размеры сначала следует указать предварительно, после чего произвести расчеты по формулам.

На основании приблизительного рисунка следует сделать подробный чертеж. В нем нужно указать размеры всех деталей, боковой разрез постройки и другие элементы. Особое внимание необходимо уделить схеме порядовки, по которой будет проводиться постройка. Существует множество таких схем. Можно выбрать оптимальный вариант или продумать свой собственный. Можно использовать и один из готовых чертежей камина, предварительно подогнав его с учетом размера и особенностей помещения.

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

• мастерок;
• строительный уровень;
• лопата;
• рулетка;
• емкость для замеса раствора;
• шлифовальная машинка;
• отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Строительство фундамента

Перед строительством любого вида камина требуется возведение фундамента под ним. Размер фундамента должен превосходить габариты камина примерно на 25 см с каждой стороны. Глубина основания зависит от веса камина и его размера. Для изделия среднего размера достаточно глубины основания в 50-60 см.

Первым этапом строительства фундамента является выкапывание ямы. После чего дно нужно утрамбовать, после чего засыпать смесью гравием и песка. Следующий этап заключается в монтаже опалубки. Для дополнительного укрепления внутрь опалубки следует установить металлическую решетку. Фундамент заливается раствором, для приготовления которого используется песок, цемент и гравий. Оптимальным решением является такая пропорция компонентов 3:1:4.

Фундамент полностью застывает за месяц. После чего его можно покрыть цементно-песчаной смесью, а также положить слой гидроизоляции. Возведение камина можно начинать только после того, как основание полностью застынет.

Кладка камина

Особое внимание следует уделить укладки первого ряда. По правилу он укладывается без раствора. Кирпич необходимо замочить в воде непосредственно перед укладыванием, чтобы он не впитывал влагу с раствора.

Схема кладки кирпича

Первый ряд кирпича должен быть выведенным на уровень пола. Часть камина над полом должна составлять как минимум 30 см до топки. После чего устанавливается зольник и дверцы поддувала. Зольник может быть выполнен в виде дверцы или выдвижного ящика.

После чего выполняется кладка камина по предварительно выбранной схеме. Дверцы поточной лучше всего сделать из металла с огнеупорным стеклом.

Основные принципы строительства камина

Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:

Угловой камин

• первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
• первые два ряда являются основанием;
• следует использовать кирпич без надломов, трещин, скол и других повреждений;
• если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
• огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
• толщина шва при строительстве не должна быть выше 5 мм;
• если между швами появились излишки смеси, ее нужно удалить до застывания;
• необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
• при строительстве следует использовать однородный раствор без комков;
• раствор нельзя использовать для обмазывания камина внутри;
• оптимальное время для строительства – лето или другой теплый период;
• начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
• дно топки должно находиться на расстоянии минимум трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор. Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи.

Фото вариантов постройки камина из кирпича своими руками

Проекты каминов — чертежи, схемы, кладка и фото каминов из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

• какой размер фундамента заливать под камин;
• высоту помещения;
• прочность высокого кирпичного сооружения;
• соблюдение мер противопожарной безопасности;
• внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м² комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

Читайте также: устройство трубы для камина.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Читайте также: Виды беседок с красивыми каминами.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

• Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.
Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м². Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

• В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина – 0,12 м³;
• песок – 0 , 3м³;
• дверка прочистная – 1 штука;
• задвижка печная – 1 штука;
• колосниковая решетка – 1 штука;
• душники – 2 штуки;
• сталь листовая толщина – 3 мм и размером 0, 25 м²;
• рубероид – 1,5 м²;
• цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

• выступающий зуб;
• открытая топка;
• задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Для его возведения вам потребуется:

• полнотелый керамический кирпич – 350 штук;
• шамотный кирпич – 125 штук;
• песчано-глиняный раствор – 215кг;
• раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м³ общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

• керамический кирпич – 620шт;
• кирпич шамотный (огнеупорный) – 220 шт;
• решетка колосниковая 420х200мм – 2шт;
• задвижка дымовая 260х260 мм – 1шт;
• уголок стальной №40 – 150см;
• уголок стальной №60 – 100 см;
• стальная полоса 4х60 мм – 300 см;
• глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

Как выложить камин своими руками

Обустройство дома предполагает выполнение множества разнообразных работ, связанных с отделкой, укладкой коммуникаций, обустройством различных систем и т.д. Существует ряд универсальных решений, позволяющих одновременно выполнять несколько важных задач. И одним из них является выкладка камина своими руками. Грамотно построенный агрегат станет не только источником тепла, но и отличным дополнением интерьера.

Как выложить камин своими руками

Содержание пошаговой инструкции:

Выбор и подготовка материалов для кладки камина

Для самостоятельной выкладки камина нужно использовать как можно более качественные материалы. Они обязательно должны быть огнеупорными, поэтому к процессу выбора необходимых материалов следует подойти с максимальной ответственностью.

Камин из кирпича своими руками

Камины делаются из металла и кирпича. Металлические конструкции наиболее просты в обустройстве – достаточно лишь купить понравившуюся модель и установить ее на подготовленное основание.

Однако при всей своей простоте установки металлические камины доставляют множество неудобств в процессе дальнейшей эксплуатации, связанных, прежде всего, с безопасностью жильцов дома. Металл очень сильно нагревается и может стать причиной появления серьезных ожогов и прочих повреждений. Поэтому от установки подобного оборудования там, где проживают маленькие дети, настоятельно рекомендуется воздерживаться.

При интенсивной эксплуатации металлические изделия довольно быстро прогорают. В среднем уже через несколько лет такой камин становится непригодным к использованию. Поэтому лучше подойти к решению вопроса основательно и выложить полноценный кирпичный камин.

Такая конструкция потребует обустройства индивидуального фундамента. Кладка выполняется с применением специального раствора, о котором будет рассказано далее.

Отдельное внимание нужно уделить выбору основного строительного материала. Для кладки камина подходит исключительно шамотный кирпич. Технология изготовления данного материала такова, что в результате многочисленных обработок его свойства становятся схожими с характеристиками натурального камня. Кирпич становится максимально устойчивым к высокой температуре и ее перепадам.

Шамотный кирпич, оттенки

Перед использованием изделия необходимо оставить в воде примерно на трое суток. Это позволит удалить из кирпичей лишний воздух и получить кладку максимально высокого качества.

Из чего готовить раствор для кладки камина?

Глина для кладки камина

Первый этап – выбор глины. Для приготовления раствора используется небольшое количество элементарных и широко доступных компонентов. Традиционный вариант – водный раствор глины. Отдельное внимание необходимо уделить выбору основного компонента раствора. В природе этот материал может иметь разные характеристики, в соответствии с которыми его подразделяют на нормальный, тощий и жирный.

Для приготовления кладочного раствора подходит только нормальная глина. В остальных случаях понадобится включать в состав дополнительные элементы, что не лучшим образом отразится на итоговых финансовых расходах.

Как готовить глину

Второй этап – подготовка глины к работе. Возьмите нормальную глину и замочите ее на 2-3 дня в большой емкости с водой.

Раствор для кладки камина

Третий этап – приготовление раствора для кладки. Обычно раствор замешивается при помощи лопаты. При желании это можно делать ногами, предварительно обувшись в высокую резиновую обувь. Внимательно следите за состоянием раствора и своевременно удаляйте различный мусор при его появлении. Если найти нормальную глину не получилось, можете взять тощую и добавить к ней жирную. Использовать жирную и тощую глину по отдельности нельзя.

Четвертый этап – проверка готовности глины. Перед применением полученную массу нужно проверить на прочность. Для этого сделайте пару маленьких шариков. Один из них положите в какое-нибудь сухое темное место для сушки. Второй сплюсните в лепешку и положите рядом с первым изделием. Через пару дней оцените состояние лепешки и шарика. Если материал покрылся трещинами, раствор чересчур жирный и в него нужно добавить какой-нибудь вяжущий компонент, к примеру, цемент. При отсутствии трещин раствор является нормальным или тощим.

Жирная глина

Тощая глина «в чистом виде» не пригодна к использованию. Чтобы разобраться с этим моментом, попытайтесь разбить глиняный шарик об стол, пол или другую подобную поверхность. Если шарик разбился, раствор является тощим и к нему нужно добавить еще некоторое количество жирной глины. В случае же если шарик не разбился, можно приступать к кладке.

Поэтапное руководство по самостоятельной кладке камина

Схема камина из кирпича

Первый этап – выбор места для возведения камина. Прежде всего, запомните, что камин нельзя располагать в непосредственной близости с легковоспламеняющимися изделиями. Изучите потолок и крышу своего дома. Для установки камина нужно подобрать такое место, чтобы дымовая труба не проходила через балки и перерубы.

Второй этап – подготовка к устройству фундамента. Камин строится на индивидуальном фундаменте. Сначала подготавливается углубление для заливки бетона. Прибавьте к габаритам будущего камина по 100-150 мм на каждую сторону, и вы получите оптимальные размеры фундамента.

Глубина ямы подбирается индивидуально. Традиционно она составляет 300-500 мм. Конкретное значение определяется в соответствии с особенностями состава почвы. К примеру, если в грунте много песка, будет достаточно и 30-сантиметрового углубления. В противном случае придется покопать немного глубже. Сначала дно котлована засыпается небольшим слоем песка, который нужно обязательно утрамбовать. После засыпается слой щебня.

Угловой кирпичный камин

Третий этап – приготовление и заливка раствора. Для такого фундамента подойдет простой цементный раствор. Приготовьте его из части цемента, такого же объема воды и в 3 раза большего количества песка. Тщательно перемешайте компоненты до получения однородной массы и вылейте ее в подготовленную яму. Выровняйте раствор при помощи мастерка. Подождите, пока цемент застынет, уложите поверх заливки гидроизоляционный материал (обычно используется рубероид, укладывается в 2 слоя) и приступайте к кладке.

Четвертый этап – устройство опалубки. На этом этапе вам необходимо установить опалубку. Подготовьте деревянные доски, брусья, пластины и клинья. Клинья размещаются под деревянными брусками.

Пятый этап – выкладка опорных частей. Разметьте ряды по опалубке с учетом толщины будущих швов. Камин будет состоять из нечетного количества рядов кладки. Центральный кирпич принято называть замковым. Он устанавливается вертикально, в центральной точке.

Схема устройства камина

Шестой этап – создание клинчатой перемычки. Этот элемент должен по обеим сторонам укладываться в направлении замкового кирпича. Укладка делается так, чтобы в центральной части перемычку можно было без затруднений расклинить с центровым кирпичом. Для проверки правильности швов используйте шнур. Закрепите его в местах стыка перемычки с боковыми перегородками.

Клинчатая перемычка. 1 — направление опорной плоскости: 2 — замковый кирпич

Боковые стенки должны иметь достаточную толщину и ширину, иначе они попросту не справятся с поступающими нагрузками. Там, где клинчатая перемычка сопрягается с боковыми перегородками, нужно сделать стяжки. Для их создания используются стальные полосы. Концы таких полос должны быть загнуты кверху.

Седьмой этап – устройство перемычек арочного и лучкового типа. Структура этих элементов имеет отличия от конструкции клинчатой перемычки. Поверхности рассматриваемых перемычек должны формировать дуги с определенным радиусом. В случае с перемычками лучкового типа их радиус должен превышать половину расстояния между боковыми стойками. Рассматриваемые перемычки равномерно выкладываются с обеих сторон. Уделите внимание швам — они должны быть клиновидными.

Устройство перемычек и арок

Важно выдержать правильную ширину швов: в верхней части она должна составлять порядка 2,4 см, внизу – 0,3 см.

Для проверки точности кирпичной кладки и устройства швов используйте шнур. Перемычку расклиньте замковым кирпичом.

Перемычкам необходимо дать настояться в опалубке. На выдержку будет требоваться разное время. Конкретный срок зависит от температуры окружающей среды и качества раствора. К примеру, летом на это может потребоваться 1-3 недели. Чем холоднее, тем больше понадобится времени.

Восьмой этап – выкладка топливника. На этом этапе особое внимание необходимо уделять задней стенке топливника. Если в стенке планируется устройство экранов, кладка выполняется по лекалу. Для изготовления лекала подойдет обрезная доска.

Угловой камин. Кладка топливника

Подходящую форму и габариты шаблона подбирайте в соответствии с имеющимся чертежом возводимого агрегата.

Будьте предельно внимательны при кладке камина. Ориентируйтесь на имеющиеся чертежи. Ошибки при укладке даже единственного кирпича неизбежно приведут к нарушению кладки дальнейших рядов, и исправить дефекты получится далеко не во всех ситуациях. Поэтому лучше сразу делать все так, как того требует технология.

Финишная отделка агрегата

Заранее продумайте вопросы финишной отделки. При желании камин можно вовсе не отделывать, но лучше украсить конструкцию изразцами либо же хотя бы обработать штукатуркой.

Красиво выглядит оформление, выполненное с применением декоративного кирпича. Однако для устройства такой облицовки нужны определенные навыки и опыт, поэтому новичкам браться за ее выполнение не рекомендуется. Даже малейшие ошибки могут привести к порче декора и попросту пустой трате денег.

Изразцы

Очень красивой и простой в своем выполнении является отделка изразцами. Использовать для облицовки камина кафель не рекомендуется. Температурные перепады постепенно будут разрушать даже самый качественный клей. Обращать внимание на такой вариант рекомендуется лишь в том случае, если вы готовы периодически выполнять ремонт и восстановление отделки.

Каминная труба традиционно имеет размер 1,5х1 кирпич. Для улучшения и стабилизации тяги рекомендуется использовать дополнительные приспособления. К примеру, с помощью флюгарок и дефлекторов дымоход можно защитить от атмосферных осадков и разного рода мусора.

Кованый дымник на трубе камина

Таким образом, самостоятельная выкладка камина возможна. Потратьте время на изучение теоретической части, запаситесь терпением и следуйте полученным рекомендациям на каждом этапе. Наградой за ваши усилия станет надежный, красивый, эффективный и долговечный камин, перед которым можно будет собираться семьей, с друзьями или отдыхать в одиночестве.

Удачной работы!

Видео – Как выложить камин своими руками
