Как сделать подвесные полки в гараже или мастерской которые не занимают место

Не каждый автовладелец или мастер имеет возможность иметь просторный гараж или мастерскую и хранить в нем все инструменты и мелкие запчасти, а это доставляет много неудобств. Иногда помещения настолько малы, что ставить около стен обыкновенные полки невозможно. Есть очень оригинальное решение проблемы – сделать их подвесными. Они размещаются вдоль стен только в рабочем положении, а остальное время прикреплены к потолку. Единственное условие – надо иметь хотя бы начальные навыки производства столярных работ.

Необходимые материалы и инструменты

Для изготовления требуется циркулярка, можно пользоваться ручной пилой или электрическим лобзиком. Нужны сверлильный станок, дрель, комплект сверл, столярный клей и набор метизов для фиксации элементов. Такие полки монтируются в неотапливаемых помещениях, размеры согласуются с шагом и шириной стропильных балок.

Процесс изготовления полки

Нарисуйте эскиз полки с детализацией каждого элемента. Понадобится несколько деталей.
1. Основание. Длина равняется высоте от потолка до пола.
2. Днища и боковины ящиков. Размеры подбираются с учетом предполагаемого количества инструментов и запчастей. Расстояние между полками примерно 30 см, количество кратное высоте полки. В нашем случае будет установлено 8 ящиков.
3. Детали зафиксированного к стене упора. В нашем случае будет два ряда ящиков, надо иметь это в виду во время составления эскиза.
4. Перегородки, поворотные планки и т. д.
Количество и номенклатура элементов может изменяться с учетом придуманной лично вами модели.

Первый этап

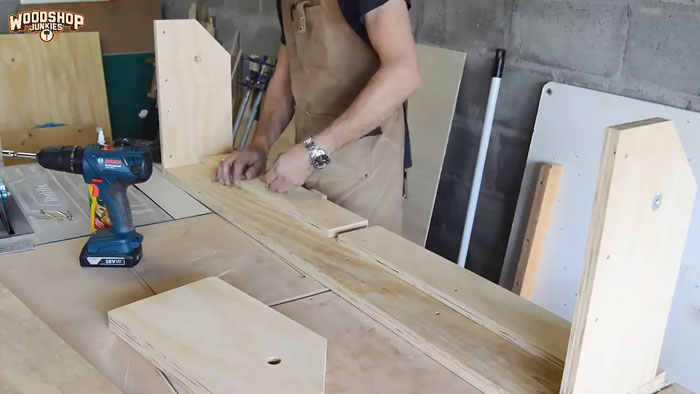

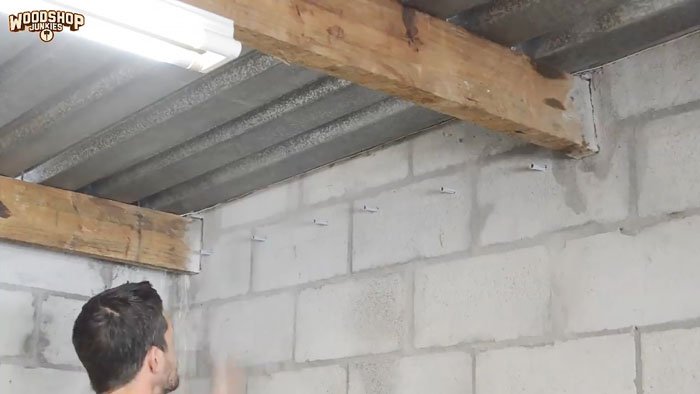

Работы начинаются с изготовления фиксируемой к стене части полок. На циркульной пиле разрежьте на куски большой лист, подготовьте все элементы конструкции.

Отрежьте часть листа, она будет неподвижно прибита к стене, вырежьте шесть элементов для фиксации трех несущих кронштейнов. У нас фанера тонкая, для повышения прочности деталей в дальнейшем она будет склеиваться. Соответственно, требуется не три, а шесть деталей.
Высверлите в них отверстия под оси качения, срежьте углы, которые будут мешать подъему. Отверстия делаются во всех деталях, после склеивания их глубина удваивается. Перед сверлением детали прочно фиксируются, таким способом достигается соосность.


В связи с тем, что полки подвижные, один угол надо срезать с таким расчетом, чтобы он не задевал основание во время поднимания конструкции. Ящики фиксируются специальными элементами, которые при поднимании постоянно удерживают их в горизонтальном положении. Если не убрать углы, то они упрутся о стенку полки, устройство не будет функционировать. Отрезать можно по радиусу или по прямой линии, не имеет значение. Главное условие – обеспечение свободного поворота.

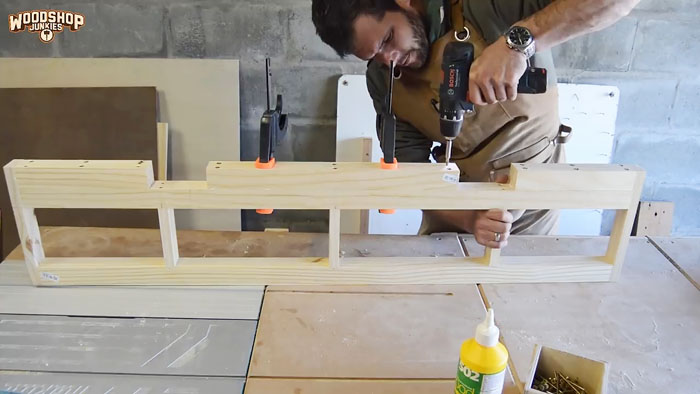

Приступайте к сборке заготовок в единую конструкцию. Вначале прикрепите к щиту две планки, а затем зафиксируйте боковины. Крепить надо на шкантики и саморезы, в отверстия осей вставлять специальные столярные неподвижные гайки. Прикрепите собранную деталь к стене, для соблюдения горизонтальности пользуйтесь уровнем. Фиксировать следует очень прочно дюбелями, проверьте надежность. Деталь должна выдерживать ваш вес, она держит всю конструкцию.

Второй этап

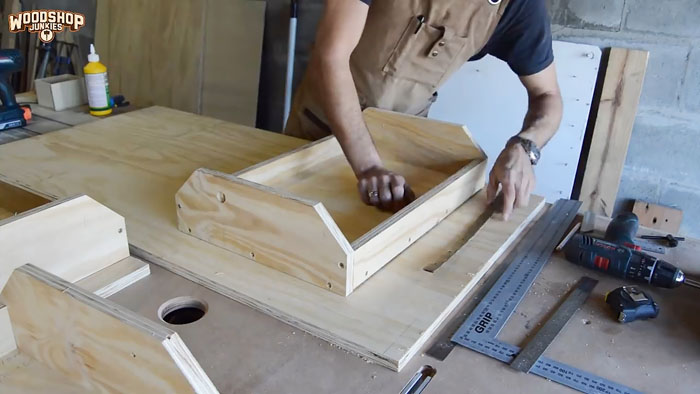

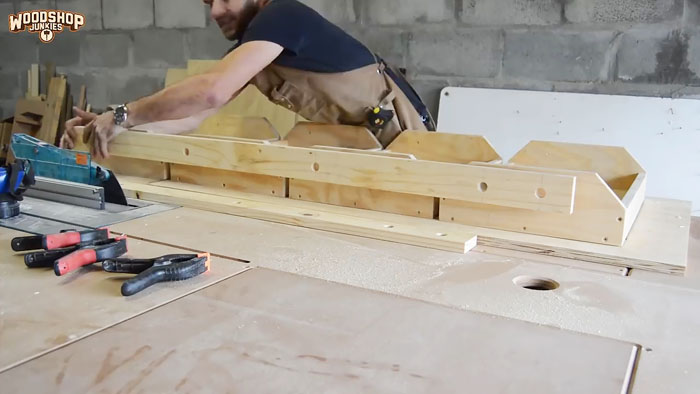

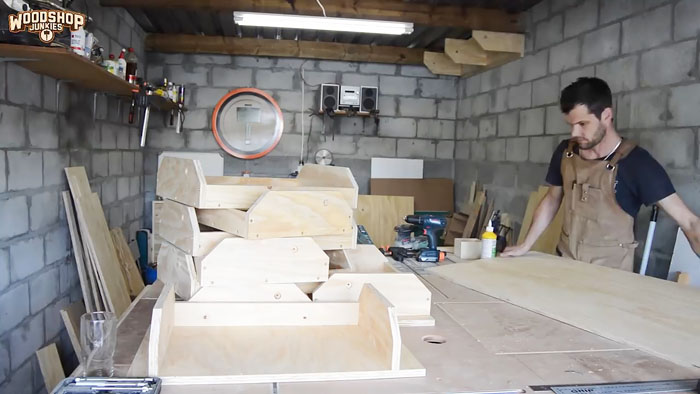

Приступайте к распиливанию деталей для поворотных ящиков, но у них надо удалять два угла боковин. Боковые стенки будут двойными, соответственно, надо в два раза увеличить количество заготовок.

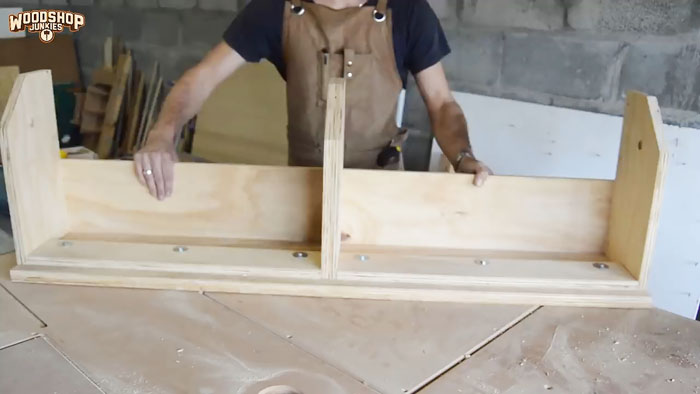

Сборка делается по вышеописанному методу, можно пользоваться только саморезами, но тогда рекомендуется увеличивать их количество.
Готовые ящики в дальнейшем будут прикреплены к заднему щиту полки и иметь возможность постоянно удерживать горизонтальное положение при его подъеме. Достигается такой эффект особенностями их фиксации.

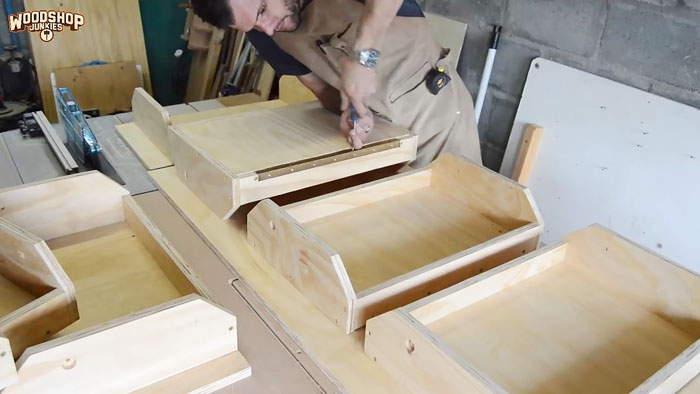

Задняя сторона ящиков крепится к задней стенке рояльными или любыми другими петлями, они создают подвижную точку опоры. С противоположной стороны ящика предусмотрено сквозное отверстие для второй оси поворота.

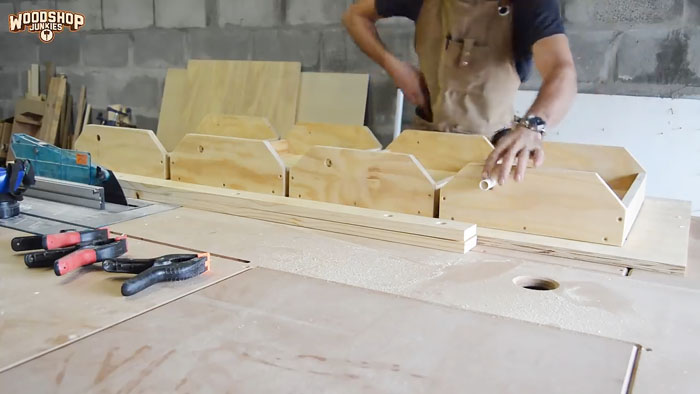

Шлифовальной машинкой обработайте поверхности ящиков, прикрепите к днищу петли.
Приготовьте длинные планки. Они будут располагаться по бокам ящиков и фиксироваться к ним шарнирами. Длина реек равняется длине задней стенки.

Высверлите отверстия под шарниры. В нашем случае в качестве шарнира использована пластиковая труба, такие же следует подготовить отверстия. Расположение отверстий зависит от расстояния между ящиками.
Закрепите петли ящиков к стенке, размещайте их равномерно и с таким расчетом, чтобы они не задевали друг друга во время поворачивания.

Вставьте в отверстия отрезки пластиковой трубы, они отлично выполняют функцию шарниров. Длина трубы равняется суммарной толщине стенок ящиков и длинных планок.

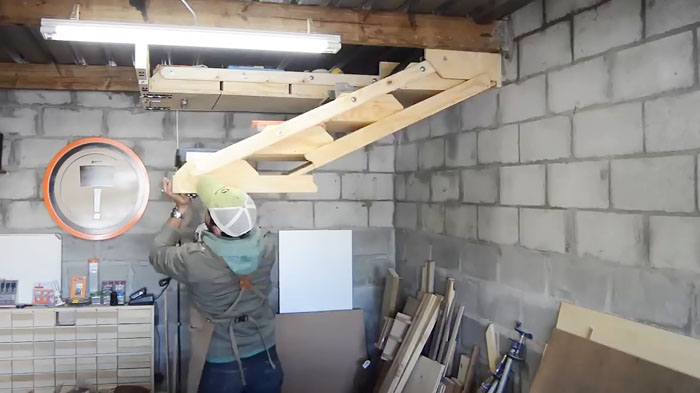

Соедините два крайних элемента и проверьте работоспособность: приподнимайте и опускайте их. Они должны свободно совершать все перемещения и постоянно располагаться в горизонтальном положении. Есть проблемы – устраните их, все в норме – приступайте к сборке полочек.

Сборка

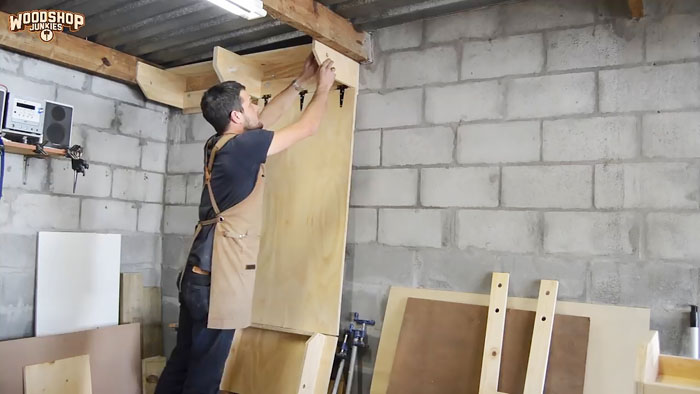

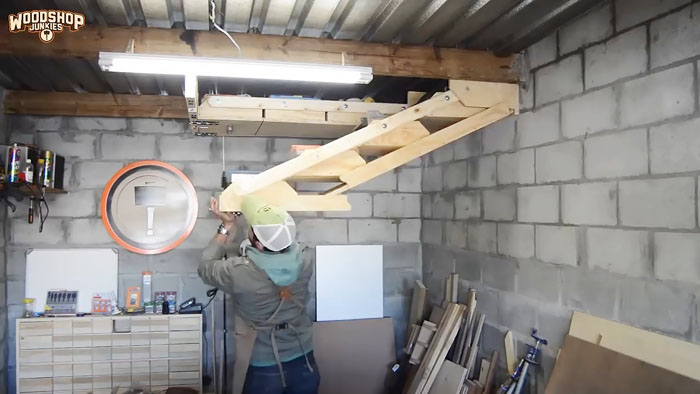

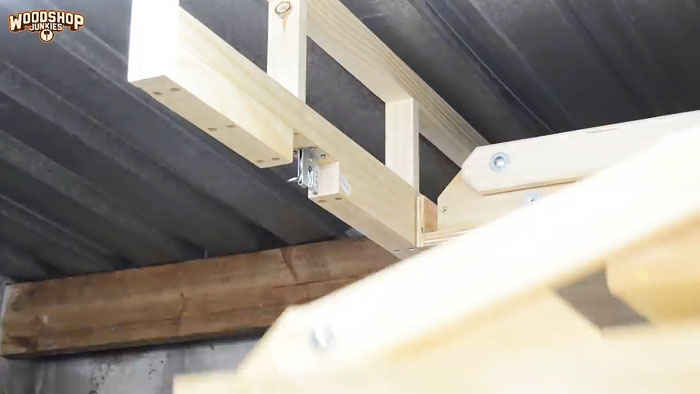

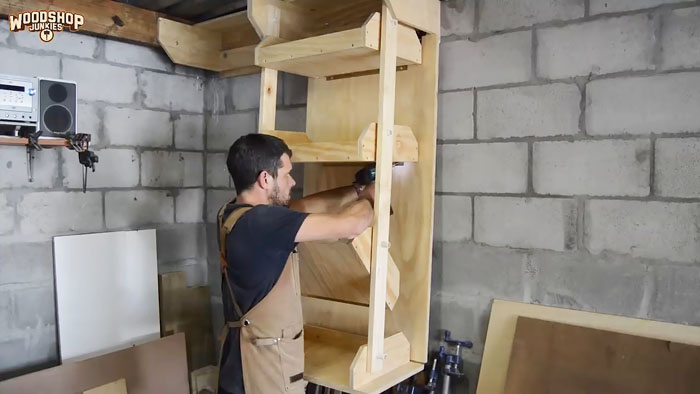

В верхней части стенки зафиксируйте три прочные петли, прикрутите их к установленному на стене элементу.

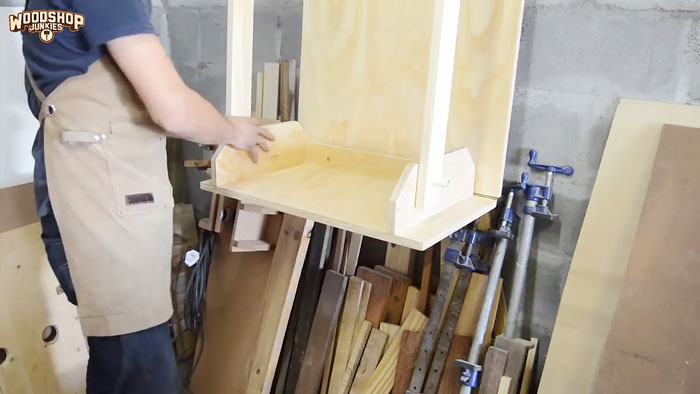

Прикрутите на петли к торцу нижней части стенки первый ящик.

Вставьте в отверстия пластиковые трубки и наденьте на них две длинные планки. Именно они удерживают ящики в вертикальном положении при подъеме полки к потолку.

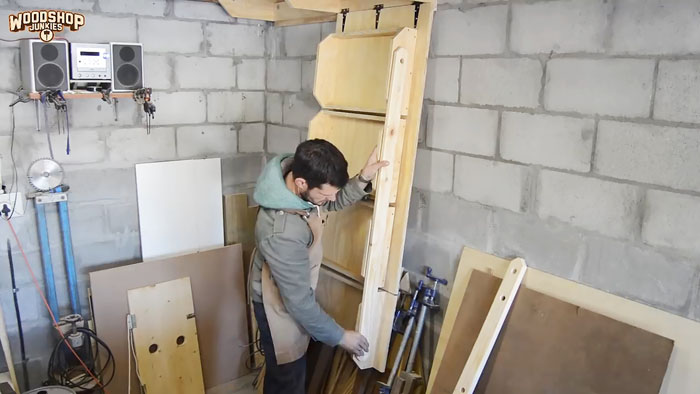

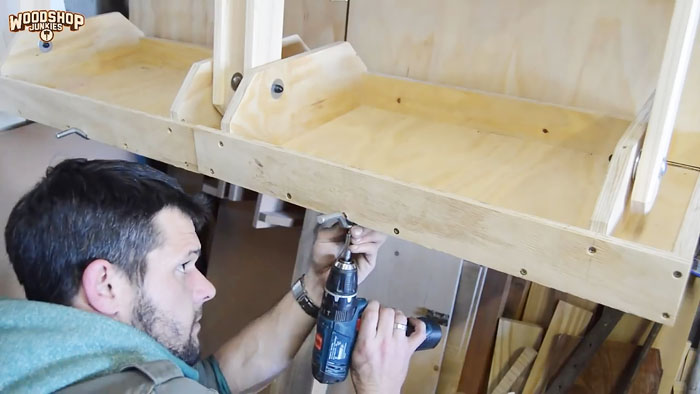

По очереди вставляйте в трубки все ящики и прикручивайте их шарнирами к стенке.


Если есть сомнения в прочности пластиковых трубок, то можно сделать деревянную ось, внешний диаметр должен отвечать условному диаметру трубок. Разрежьте ось на куски соответствующей длины и забейте в трубки.


Если углы длинных планок при подъеме упираются, то надо также срезать их углы. Для улучшения внешнего вида обработайте на фрезерном станке. Сразу можно немного увеличить диаметр отверстий. В них трубки должны свободно вращаться, а жестко сидеть в стенках ящиков. Для уменьшения трения меду планками и ящиками можно поставить большие шайбы.
Просверлите отверстия по центру каждого шарнира и соедините все элементы болтами с потайной головкой. Это предотвратит самопроизвольное разъединение конструкции. Длинные концы болтов отпилите ножовкой, гайки закройте колпачками.

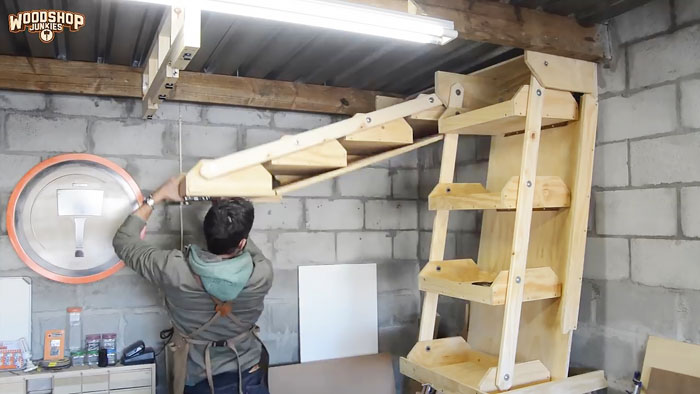

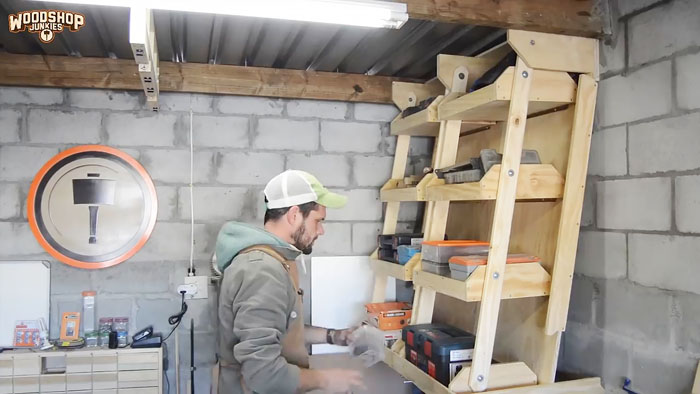

Проверьте работоспособность. Все в порядке – по такой же схеме прикрепите длинные рейки к установленной на стене детали полки, стяните болтами.

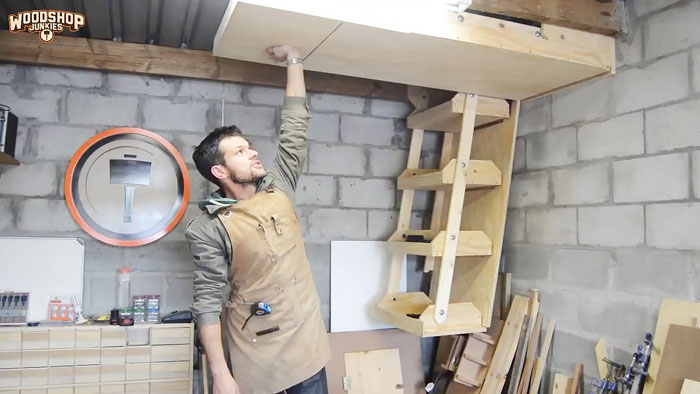

Для облегчения поднимания конструкции можно установить газлифты или пружины. По такой же технологии можно делать и вторую, третью и т. д. полку.
Рекомендуется к нижней части прибить два упора, они убудут поддерживать конструкцию под выбранным углом, что облегчит доступ к ящикам и улучшит дизайн помещения.

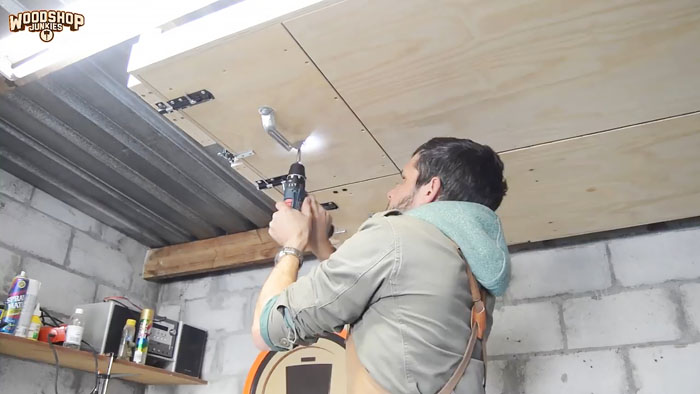

На этом все сложные работы закончены. Осталось придумать фиксацию полки в поднятом положении. Но вначале надо сделать деревянную рамку и надежно ее прибить к балкам перекрытия.

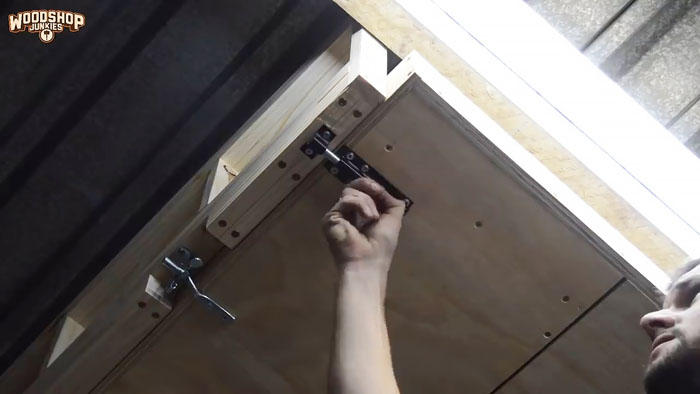

Затем к полкам и рамке фиксируются автоматические защелки. Полка удерживается в поднятом положении, для опускания нужно отодвинуть фиксаторы. Вариантов много, выбирайте для себя наиболее простой и удобный в исполнении.

Заключение

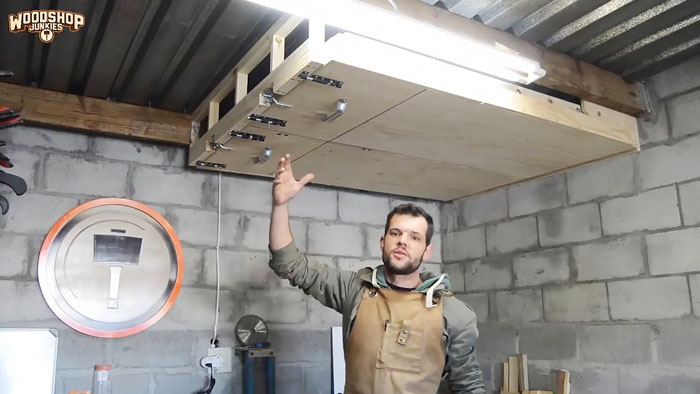

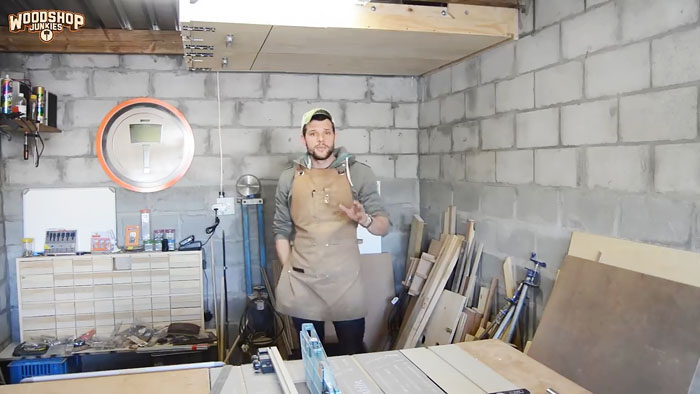

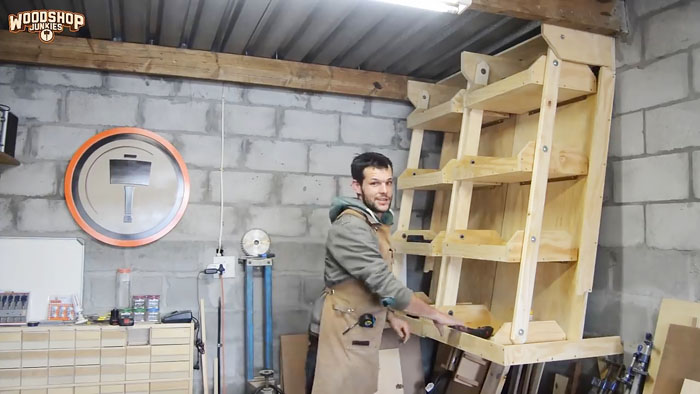

Полка очень удобная, а по сложности относится к категории простых изделий. Размеры меняются в зависимости от конкретных особенностей строения, не бойтесь принимать самостоятельные решения. Для улучшения внешнего вида поверхности можно покрыть морилкой или любой краской по дереву.

Смотрите видео

Как изготовить стеллаж из профиля своими руками

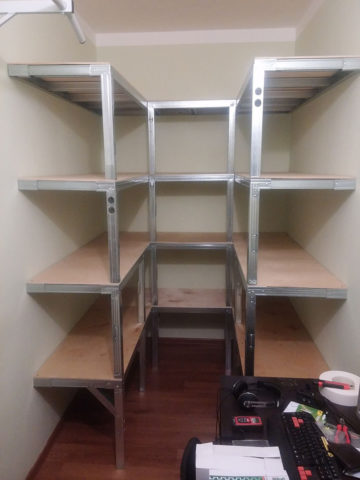

Простой и удобный стеллаж из профиля

Если вам нужна система хранения в гараж или другое помещение, то можно купить готовый комплект или сделать все самостоятельно. Первый вариант проще, но предполагает немалые затраты.

Всем желающим разобраться, как сделать стеллаж из профиля своими руками, предлагаем подробное описание процесса изготовления надежной конструкции, которая обойдется вам очень дешево.

Типы стеллажей

В первую очередь нужно разобрать основные варианты конструкций, чтобы понимать плюсы и минусы каждого решения:

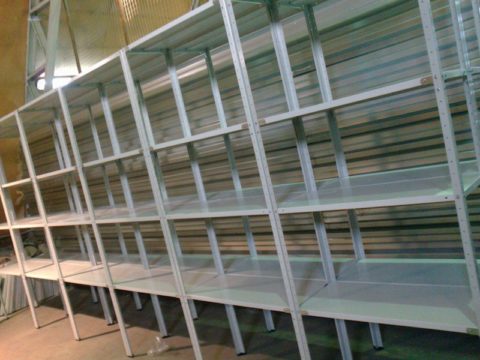

Конструкции из перфорированного профиля прочны и долговечны

• Модульные системы хранения. Вариант, который широко используется в складских комплексах (см. Складские стеллажи: требования к ним и испытания), промышленности и торговли. Стальной перфорированный профиль для стеллажей уже нарезан на куски требуемого размера, поэтому остается просто собрать конструкцию по инструкции. Основные плюсы — надежность и возможность выбора разных типоразмеров. Минус — немалая стоимость;

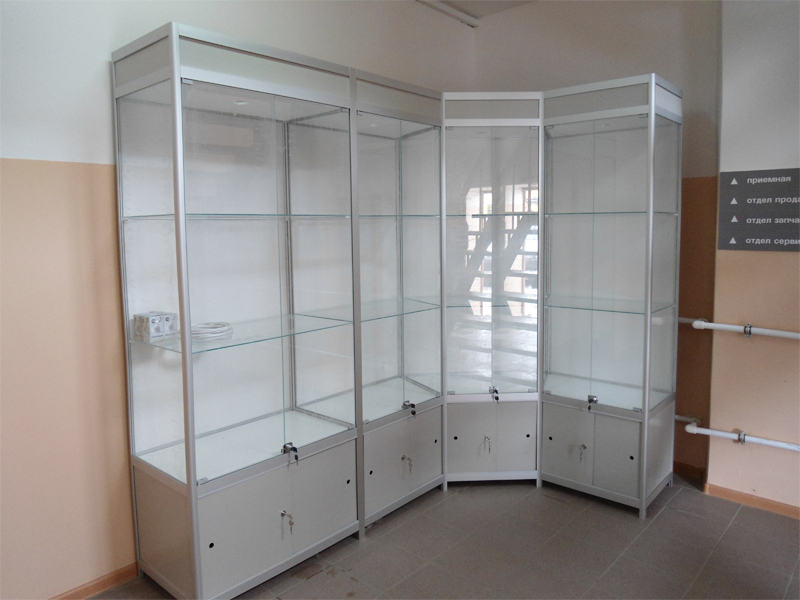

Витрины-стеллажи из алюминиевого профиля надежны и весят немного

• Конструкции из алюминия. Эта группа изделий отличается привлекательным внешним видом и высокой прочностью. Именно поэтому данный вариант широко используется в торговле. Плюсами являются такие факторы, как небольшой вес и простота сборки, а к минусам можно отнести большую цену и невысокую устойчивость к деформациям при ударных нагрузках. Но если нужны торговые стеллажи-витрины — алюминиевый профиль станет лучшим решением;

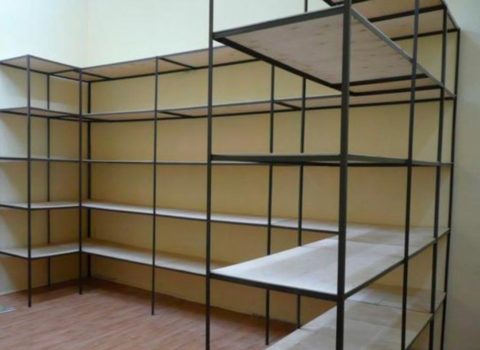

Стеллажи из профильных труб просты и надежны

• Стеллаж из профильной трубы — очень хорошее решение для гаража или подвала. Такие конструкции выдерживают высокие нагрузки и могут иметь практически любые размеры и конфигурации. Но, чтобы изготовить их, придется приложить много усилий — разрезать трубы на куски нужного размера, затем точно совместить их и сварить. Без сварочного аппарата и навыков в этой области вы вряд ли справитесь;

Дерево — доступный материал для изготовления стеллажей

• Деревянные конструкции. Очень популярное решение по причине того, что древесина легка в обработке, ее несложно приобрести и стоимость будет невысокой. Вы можете соорудить конструкцию любой конфигурации, что является плюсом, но материал неустойчив к воздействию сырости, и в неотапливаемых помещениях дерево может сгнить за несколько лет;

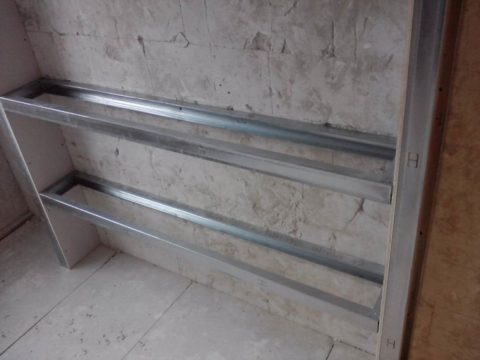

Профиль отлично подходит для изготовления стеллажей

• Конструкции из профиля для гипсокартона. Вариант использовать CD профили для стеллажей хорош тем, что его несложно соорудить своими силами. Для этого не нужно иметь профессиональный инструмент, не надо быть сварщиком или слесарем. Материалы для работы можно приобрести в любом строительном супермаркете, и стоят они недорого.

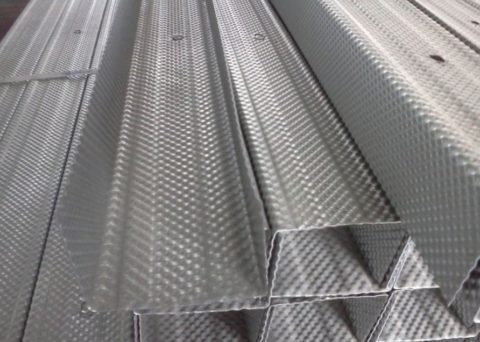

Профиль для гипсокартона есть в любом строительном магазине

На основании всего вышеизложенного можно принимать решение. Если вы хотите брать готовый вариант, то хорошо подойдут стальные стеллажи. Если же решили справиться своими силами, то проще всего использовать профиль для гипсокартона.

Важно! Работать с профилем могут даже те, кто практически не имеет опыта в подобных работах. Его обрабатывать намного проще, чем дерево.

Как соорудить стеллаж

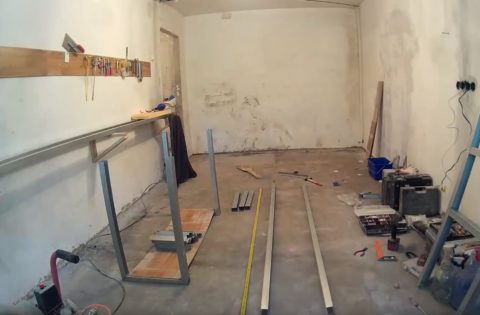

Скоро в этом гараже появится новый стеллаж

Теперь разберемся, как сделать стеллаж из металлического профиля своими руками. Для простоты разделим процесс на две части — подготовку и сами работы. Вначале вам нужно запастись необходимыми материалами и инструментом и только потом можно начинать сборку стеллажа.

Материалы и инструмент

Стеллаж собирается из следующих материалов:

Иллюстрация	Описание

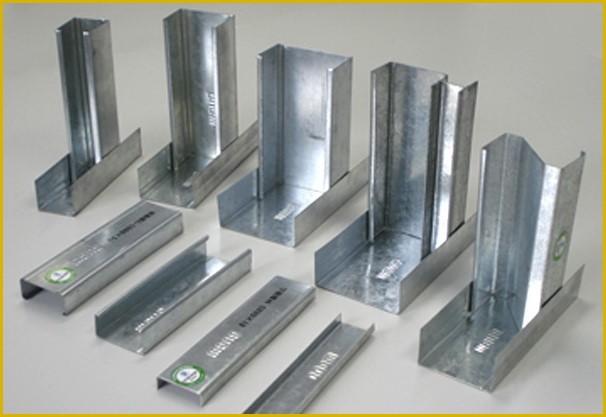

Металлический профиль может иметь разные размеры	Металлический профиль для стеллажей. Используются стандартные оцинкованные элементы, изготовленные из металла толщиной не менее 0,5 мм. Размеры подбираются исходя из нагрузок, которым будет подвергаться конструкция.

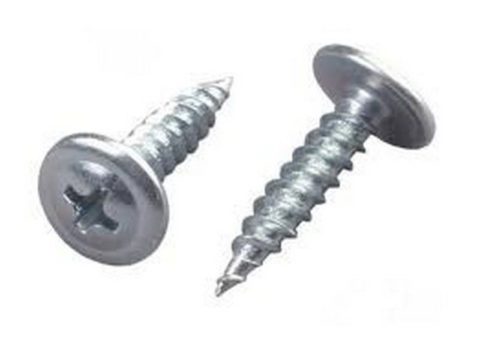

Саморезы для соединения профиля	Крепеж. Для сборки конструкции лучше всего использовать саморезы с пресс-шайбой, как на фото слева. Они хорошо прижимаются к поверхности металла. Совет! Лучше брать варианты с острым наконечником. Сверловой саморез пробивает очень широкое отверстие в металле, из-за чего крепеж держится хуже.

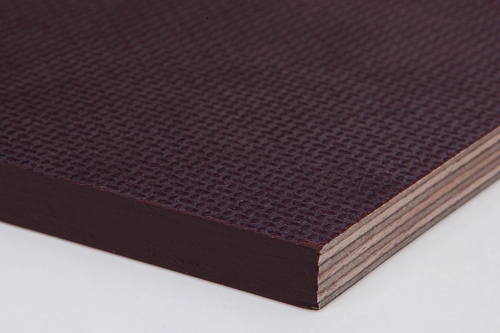

Влагостойкая фанера отлично подходит для полок	Материал для полок. Тут может быть несколько вариантов: Обычная доска толщиной 20-30 мм; Фанера толщиной от 10 мм; Листы ОСП толщиной 12 мм и более; Влагостойкая фанера, как на фото — лучшее решение, но его цена самая высокая.

Из инструмента нужно следующее:

Иллюстрация	Описание

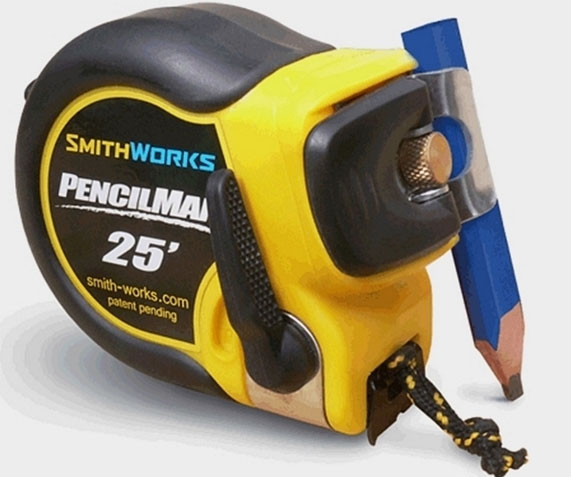

Без измерительного инструмента не обойтись	Рулетка и карандаш. В процессе работы надо делать много измерений, поэтому без рулетки не обойтись. Вместо карандаша можно взять фломастер.

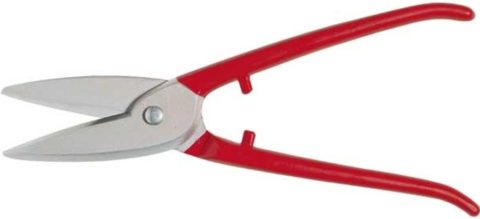

Ножницы по металлу хорошо режут профиль	Ножницы по металлу необходимы для резки профиля. Подойдет любой вариант, главное — чтобы вам было удобно работать.
Шуруповерт упростит работу	Шуруповерт необходим для закручивания саморезов. С его помощью сборка пройдет быстро и качественно. Вручную заворачивать десятки саморезов — занятие не из приятных.

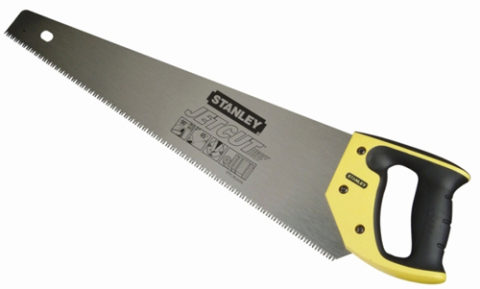

Ножовкой удобно резать дерево	Ножовка по дереву. С ее помощью вы легко разрежете доску, фанеру или другие материалы для полок. Если у вас есть электролобзик или дисковая пила, то работы можно производить и электроинструментом.

Процесс сборки

Если у вас под рукой есть все необходимое, то собрать стеллаж из металлопрофиля своими руками не составит особого труда.

Процесс выглядит так:

Иллюстрация	Описание этапа

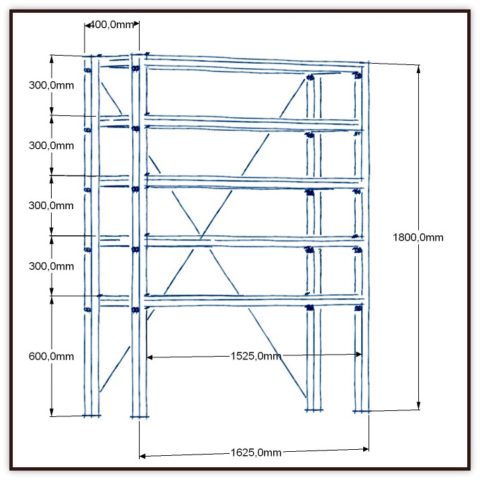

Простой чертеж упростит работу	Для начала сделайте чертеж. Тут не нужна идеальная аккуратность и точность. Вы должны четко понимать, как будет выглядеть стеллаж из профилей для гипсокартона, какая будет его высота, ширина и глубина. Также заранее определитесь с высотой полок и местом расположения.

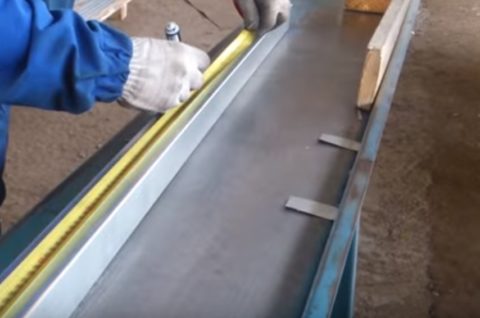

Элементы размечаются по размерам	Производится разметка элементов. Стойки отрезаются по нужной вам высоте, а профили стеллажных балок — по ширине полок. Очень важно все делать точно, чтобы вы получили детали одного размера. В противном случае стеллаж получится с перекосами. Важно! Ширина между стойками не должна превышать 100 см. Чем больше нагрузка на конструкцию, тем меньше расстояние нужно делать.

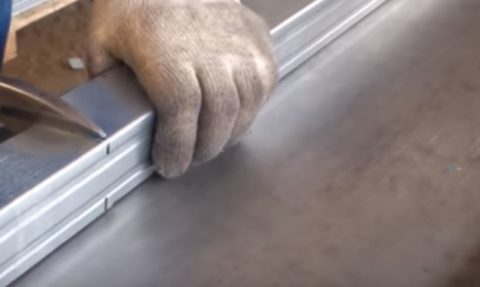

Профиль легко режется ножницами	Элементы режутся по меткам. Процесс производится так: Вначале делается надрез с одной и другой стороны до самого основания; Далее элемент перегибается; По сгибу профиль отрезается легко и ровно

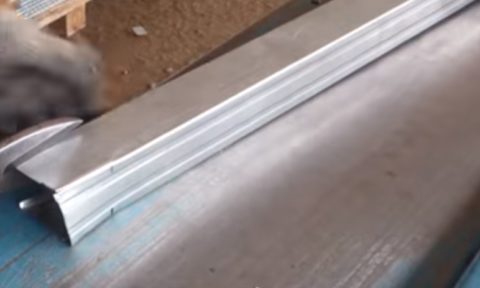

Торцы надрезаются на ширину профиля	На поперечных элементах делаются надрезы. Это надо для последующего скрепления элементов. Глубина надреза должна быть равна ширине профиля, к которому будет крепиться поперечина. Если на внутренней части профиля есть загибы вовнутрь, то их тоже нужно срезать.
Надрезы отгибаются под прямым углом	Две поперечины вставляются друг в друга, а их концы отгибаются под углом 90 градусов. На фото показан полностью подготовленный элемент, таких заготовок должно быть по две на каждую полку — с наружной и с внутренней стороны.

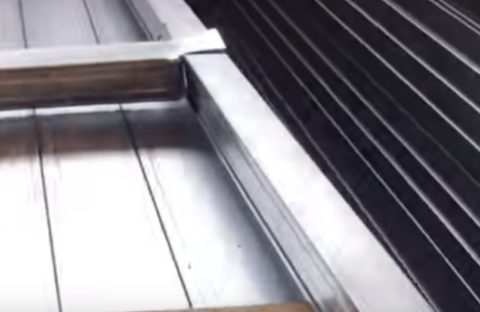

Конструкция складывается и выравнивается	Собираются стойки. Для этого берутся две вертикальные опоры, между которыми ставятся поперечины на требуемой вам высоте. Для работы нужна ровная поверхность, можно делать все и на полу. Важно выставить все ровно, чтобы соединения располагались под прямым углом.

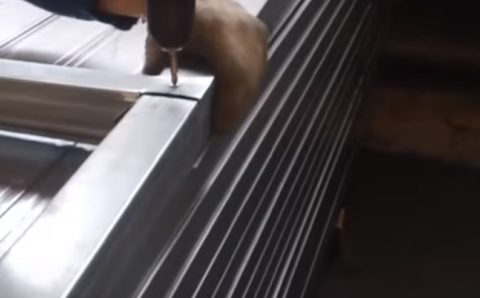

Элементы скрепляются саморезами	Стойки собираются. Для этого в каждый стык вкручивается по 1-2 самореза. Крепеж производится с обеих сторон и изнутри, так обеспечивается наилучшая прочность. Обратите внимание! Собирая стеллажи из профиля своими руками очень важно при работе контролировать положение элементов: если они сдвинутся, то конструкция получится перекошенной.

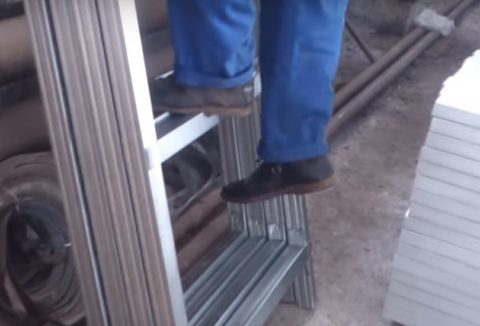

Прочность можно проверить и таким способом	Аналогично собираются и остальные элементы. Если все сделано правильно, и вы использовали жесткий профиль, то стойки без проблем выдержат вес взрослого человека, в чем вы можете убедиться по фото.

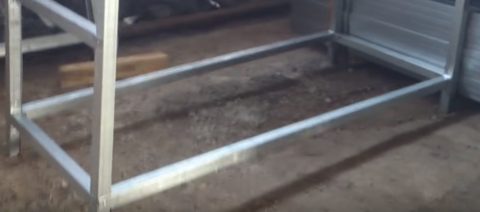

Так выглядит основание стеллажа	Собирается секция стеллажа. Чтобы конструкция получилась ровной, нужно делать все так: В первую очередь ставятся нижние перемычки; Далее крепятся верхние поперечины; Проверяется геометрия, и если все нормально, то фиксируются все остальные перемычки. Совет! Проверить геометрию просто: измерьте диагонали, они должны быть ровными.
Собирать стеллаж лучше на боку	Все соединения скручиваются саморезами. Крепить опоры полок проще и удобнее, положив стеллаж на бок. Когда все саморезы с одной стороны закручены — переверните его и продолжайте работу. Конструкция имеет небольшой вес, и два человека без труда перевернут ее.

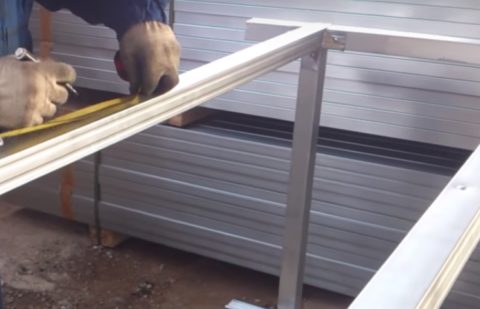

В широких стеллажах лучше добавить опору посередине	Размечаем место установки дополнительной опоры. Она ставится на нижней опоре полки и нужна при большой ширине полок, и если конструкция будет подвергаться высоким нагрузкам. Вам надо пометить середину, после этого определить высоту ножки, которую нужно вырезать. Совет! Не забывайте о том, что на ножке следует делать отгибы в стороны для крепления.

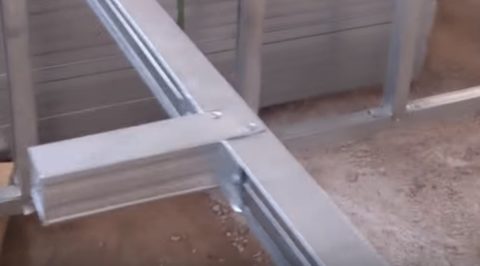

Опора повышает прочность стеллажа	Опора тщательно закрепляется. На каждое соединение вкручивается по два самореза. Контролируйте вертикальное положение опоры при его креплении.
Материал для полок режется по размеру	В последнюю очередь делаются замеры и вырезаются элементы для полок. Они могут просто укладываться на опоры, как показано на фото. А можно сделать надрезы в углах, чтобы элементы опирались и на боковые поперечины, так конструкция получится гораздо прочнее. Обратите внимание! Крепить дерево или фанеру к профилю лучше всего саморезами для гипсокартона с мелким шагом.

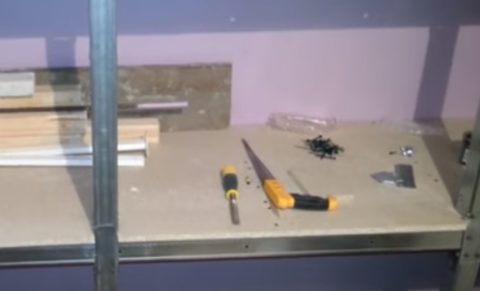

Стеллаж можно использовать для любых целей

Готовая конструкция устанавливается там, где она будет располагаться. Если пол неровный, то нужно подложить под опоры кусочки фанеры или доски, чтобы выровнять конструкцию.

Для безопасности некоторые мастера дополнительно крепят стеллаж к стене с помощью дюбелей. Это исключает опрокидывание стеллажа даже под высокими нагрузками.

Совет! Если стены сложены из пено- или шлакоблоков, потребуются специальные анкерные болты.

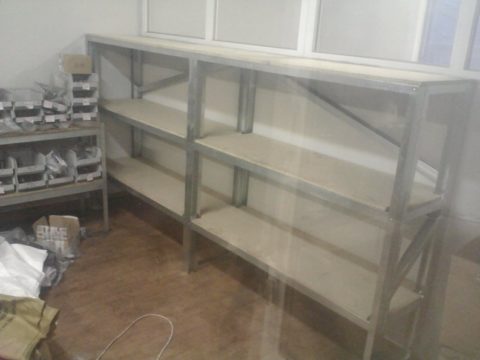

Раскосы повышают жесткость каркаса

Для обеспечения дополнительной жесткости с задней стороны можно добавить раскосы. Они не дают стойкам перекашиваться и обеспечивают идеальную геометрию стеллажа, даже если на нем лежит большой вес.

Вывод

Теперь вы знаете, как собрать систему хранения используя гипсокартонные профили для стеллажей. В рабочем процессе нет ничего сложного, а видео в этой статье наглядно покажет некоторые важные моменты, чтобы вы разобрались в теме еще лучше.

Как сделать полки в гараже своими руками

Многие хранят в гараже не только автомобиль, но и запчасти, инструменты и даже консервацию. Иногда в самом просторном помещении все труднее найти нужный предмет. Пришло время организовать пространство и расположить вещи по своим местам. Можно отправиться в магазин и купить красивые и удобные стеллажи, щиты, столы со множеством ящиков. Но если есть болгарка, дрель, сварочный аппарат, то делают полки в гараже самостоятельно.

Не все инструменты из перечисленных пригодятся. Даже металл необязательно соединять сваркой, ее заменят болты. Кроме того, есть еще доступный и легкий в работе материал – дерево. Многие предпочитают иметь дело с ним или комбинировать. Вариантов создания системы хранения множество. Необязательно точно повторять предложенные, можно взять идею и приспособить к своим конкретным потребностям. У каждого разные шансы приобрести необходимое, дизайнерские вкусы, условия помещения.

1

Богатство возможностей – какие полки и стеллажи уместны в гараже

Существует большое разнообразие конструкций, продающихся в магазине. Доступен широкий выбор материалов для самостоятельного изготовления. Покупной вариант имеет важное преимущество – вещь остается установить на место и наполнить инструментами, запчастями и т. п. Самоделка привлекает возможностью подогнать под габариты гаража и свои запросы, выбрать способ исполнения.

Автолюбителю требуется пространство для автомобиля, под зимние и летние шины, место для хранения запчастей и разной мелочи. Гараж обычно является и мастерской, где делают мелкий ремонт машины. В нем размещают инструменты, но не в ящиках, а так, чтобы все было доступно и не приходилось тратить время на поиск нужной вещи. Идеально для такой цели подходит щит. Самый простой способ расположения всего необходимого – стеллажи и полочки.

Удобство последних в том, что они имеют различное конструктивное исполнение и габариты, поэтому подойдут на любое место в гараже, где их пожелает расположить хозяин: стена, угол, под потолком. На них хранят вещи, которые для работы нужны не очень часто. В помещении находят отдельное место для хранения различных жидких веществ. Полку делают закрытой или с бортиками, чтобы емкость не упала на пол, и не разлилось средство.

Стеллажи выполняют с применением нескольких вариантов сборки:

1. 1. Стационарный – проектируется под конкретное место в помещении. Он собирается и крепится практически навсегда на стене, потолке, полу.
2. 2. Передвижной – тележка на роликах, которые позволяют перемещаться по гаражу. Важно контролировать нагрузку и не загромождать слишком габаритными вещами.
3. 3. Разборные – конструкция предусматривает возможность переноса в любое другое место. Также меняют высоту и расположение полок, ширину, компоновку.
4. 4. Подвесные – используются редко. Крепление осуществляется к стене и потолку, что не всегда легко и удобно.
5. 5. Вращающиеся – напоминают стойку для CD-дисков. Очень практичная вещь для хранения различной мелочи – отверток, ключей, гаек, болтов и т. п.

Для изготовления используют древесину и металл, изредка – пластик. Самые практичные конструкции – комбинированные, у которых основание стальное, а полки из дерева или полимеров. Если гаражный стеллаж планируется надолго, его делают из железа, обладающего повышенной прочностью и сроком использования. Быстрее и проще, дешевле изготовить из дерева. Чтобы продлить жизнь, пропитывают антисептиками, покрывают нитроэмалями для внешних работ.

Приступая к планированию действий по изготовлению полок, не забывают о принципах ее размещения на пространстве. На первом месте – безопасность. Конструкцию и габариты выбирают удобными для пользования, без риска получить травму. Размеры должны обеспечить хранение всего необходимого, одновременно устойчивость, отсутствие провисания полок. Если длина слишком большая, они под тяжестью прогибаются. Это риск, что однажды полки сломаются и все содержимое упадет.

Стеллажи планируются с таким расчетом, что на одном погонном метре будет размещаться не более 15 кг веса. Исходя из этого выбирают число полок, их геометрические параметры. Проектируя изделия для самостоятельного изготовления, заботятся о том, чтобы все содержимое гаража, до этого времени хранившееся на полу, вместилось на стеллажах. Их делают просторными, даже с некоторым запасом, потому что количество вещей чудесным образом постоянно растет.

Максимальная длина – полтора метра, а лучше обычная 1 м. Для одинарной полки наибольшая ширина – 60 см, а в многоярусной конструкции – не более 30 см. Если пока не ясно, как, что и где разместить, предпочтение отдают разборным изделиям. При необходимости изменяют расположение, высоту. Их впоследствии легко превратить в стационарные.

2

Проектирование полочных конструкций – советуют специалисты

Стеллаж для своего гаража разрабатывают на бумаге, используя как ориентир готовые чертежи, или делают оригинальный проект. Обязательно указывают параметры исходя из размеров бокса. Такое изделие идеально впишется в пространство. Обычно размещают вдоль одной стены, занимая всю площадь. По сторонам оставляют около 10 см для удобства монтажа. Высота достигает потолка, чтобы не терять ни одного сантиметра. Конструкция состоит из трех основных элементов: вертикальных стоек, полок, перекладин. Чтобы увеличить жесткость каркаса, иногда используют поперечины.

Расстояние между двумя основными опорами – не более 1,5 м и меньше для хранения особо тяжелых предметов. Важную роль играет материал, его жесткость. В длинном стеллаже добавляют промежуточные стойки, что придаст дополнительную устойчивость. Высоту между соседними полками выбирают в зависимости от предметов, которые намерены хранить. Наибольшие параметры – для колес. Глубина определяется самостоятельно. Для этого предусматривают, что будет размещаться. Узкие неудобны для крупногабаритных вещей, а с очень широких трудно достать что-то нужное.

Снизу располагают самые тяжелые и объемные вещи, соответственно, места для них широкие и высокие. Сверху полочки узкие и низкие, они предназначены для предметов более мелких. Расстояние от пола около 0,5 м, а если воспользоваться стандартами мебельщиков – 37 см. Это позволит подмести, без затруднений разместить и снять шины, канистры, тяжелые запчасти. Конкретные габариты разрабатывает хозяин, который знает, что и где он будет хранить. Профессионалы рекомендуют сделать отверстия в полках для вентиляции и предупреждения ржавчины.

На этапе проектирования определяются со способом соединения деталей, креплением. Используется сварка, обычно для металлических конструкций, и болты – для деревянных. Обе технологии успешно справляются со своим назначением, но первая подразумевает изготовление неразборного изделия. При перестройке в гараже, переезде в другой, они крайне неудобны для перемещения, не гарантия, что подойдут по габаритам. Главное преимущество – надежность, чтобы разрушить, придется резать.

Болтовые соединения не обеспечивают такой жесткости, зато конструкцию всегда можно разобрать и по частям перенести в другое место. Используются не только совместно с деревом, но и с металлом, правда, реже. Чтобы обеспечить устойчивость стеллажа, его дополнительно закрепляют на стене.

3

Особенности использования различных материалов

Дизайн, практичность определяет сырье, применяемое для изготовления конструкции. Преимущественно применяют металл и дерево. Значительную роль играет стоимость. Железо дорогое, если приобретать все в магазине, обойдется не намного дешевле, чем купить готовый стеллаж. Выручают различные остатки, имеющиеся дома, а также пункты приема вторсырья, где продают по ценам, немного выше, чем принимают. Древесина дешевле, но требуется качественная, со множеством сучков не подойдет.

Пластик используют для хранения мелких вещей. Он годится для отдельных полочек и в комбинации с другими материалами на стеллажах. Большой минус – хрупкость, легко бьется, повреждается. Хранить металлические предметы, инструмент нежелательно.

Условия гаража не способствуют продолжительной эксплуатации деревянных изделий. При постоянно повышенной влажности, морозе, временами жаре древесине не комфортно. Материал перед применением обрабатывают защитными составами против плесени, вредителей, грибков. Лучше брать твердые породы, например дуб. С ним сложнее работать, но он очень крепкий и долговечный. Для соединения вместо гвоздей желательно использовать саморезы, которые не дают конструкции разбалтываться. Применяют несколько способов:

• стандартный для плотников – в четверть или «вполлапы»;
• встык с усилением металлическими уголками, накладными пластинами;
• на болтах – понадобится дрель для прокручивания отверстий.

На стойки идет брус 50×50 мм, на перекладины такой же или немного тоньше – 50×30 мм. Для настила подойдут:

• доски от 20 мм;
• фанера 10 мм и больше;
• ламинированная ДСП – торцы обрабатывают силиконом для защиты от влаги.

Для металлического каркаса используют:

1. 1. Уголок толщиной 3–4 мм с полочкой 25–45 мм – зависит от планируемой нагрузки. Очень прочный материал, тяжелый, дорогостоящий.
2. 2. Профтруба с размерами для стоек 40×40 мм, для поперечин – 40×25. Металл тоньше, но согнуть его труднее, чем уголок.
3. 3. Комбинация материалов. Стойки делают из прямоугольной трубы, для поперечин применяют уголки.

Металлические стеллажи собирают одним из способов:

• сваривают;
• соединяют болтами;
• используют краб-системы.

При подготовке металла к сварке необязательно его подрезать – уходит много времени, а особой разницы с соединением встык незаметно. Когда используют болты, отдельно монтируют узлы полок и боковин, затем собирают в единое целое. Желательно в каждом месте закручивать по 2 болта, чтобы исключить люфт. Краб-системы – это две пластины с выемками под трубы. Они закладываются в пазы, затем стягиваются болтами. Большой нагрузки подобное изделие не выдержит, но сильно экономится время на подготовку отверстий.

Профилированная труба легче поддается процедуре – она тоньше уголка. Используются болты М6 или М8, чтобы сделать электродрелью отверстия уходит много сил. Поступают таким образом: сначала используют сверло меньшего диаметра, затем расширяют более толстым. Инструмент придется постоянно точить или менять. Чтобы они меньше тупились, периодически охлаждают водой.

4

Варианты изделий для размещения инструментов и принадлежностей

Чаще в боксе для автомобиля встречаются деревянные стеллажи, сделанные своими руками. Объясняется это рядом причин:

• понесенные затраты меньше, чем на металлический;
• собирается быстро и просто без использования сварки;
• служит относительно долго, прочность приемлемая.

Стальной стеллаж – самая надежная конструкция. Обходится дороже по сравнению с изготовленными из других материалов, но очень прочный и долговечный. Удешевляют применением для полок натурального дерева или плит из него. Проще всего сделать полки, на которых удобно хранить инструменты, другие предметы. Предъявляется единственное требование – не должны прогибаться от размещенного груза.

Последовательность сборки простого деревянного стеллажа:

1. 1. Вырезают заготовки из бруса для вертикальных стоек. Для поперечин используют рейки меньшей толщины или доски.
2. 2. Собирают боковины, формируют каркас. Соединяют одним из доступных способов, о которых рассказано выше.
3. 3. По размерам делают полки из ДСП. Чтобы они не разбухали от влаги, торцы тщательно обрабатывают силиконовым герметиком. Крепят к поперечинам саморезами, для надежности используют металлические уголки.
4. 4. Всю конструкцию обрабатывают антисептиком, грунтуют. Покрывают лаком или краской.

Когда в хозяйстве есть металл, изготовляют стальной каркас. Он прослужит дольше, а полки можно сделать из древесины. Используют прямоугольные трубы, а для поперечин – уголок. Их приваривают к стойкам, но чтобы стеллаж получился разборным, прикручивают болтами. Это позволит не только перенести изделие в другое место, но и при необходимости изменять высоту полок.

Готовят детали и собирают стеллаж в такой последовательности:

• болгаркой по размерам согласно чертежу нарезают необходимые элементы;
• на стойках отмечают места расположения полок;
• их приваривают или соединяют болтами, контролируя прямой угол, чтобы конструкция не вышла кривой;
• со стального каркаса удаляют следы коррозии (щеткой, преобразователем ржавчины), окрашивают;
• из дерева вырезают полочки, красят, оставляют просохнуть;
• крепят на каркасе болтами.

Относительно последней операции. Намного рациональнее приварить уголки торцом к вертикальным стойкам, так чтобы его полки смотрели внутрь. Тогда просто на них укладывают отрезки досок, ДСП, фанеру. Они будут надежно держаться без дополнительной фиксации.

Практичный вариант стационарного стеллажа, который не стоит на полу, а закрепляется на стене. Материал значения не имеет, технология идентичная:

• делается разметка для крепежа, высверливаются отверстия, забиваются дюбеля;
• трубы или брусья нарезаются по размерам;
• к стене строго вертикально крепят стойки;
• их соединяют между собой продольными поперечинами по высоте будущих полок;
• делают аналогичную переднюю деталь, только она будет стоять на полу;
• две части соединяют между собой, укладывают и закрепляют полочки.

Это общие схемы устройства гаражных стеллажей. Все варианты невозможно предусмотреть – сколько мастеров, столько и решений. Главное – не бояться экспериментировать, пускать в ход любые подручные материалы, и результат обязательно будет.

5

Простые полки из дерева и металла

Стеллажи требуют довольно много материала, громоздкие, поэтому часто прибегают к менее сложному варианту. Чтобы полочки были удобными для использования, их делают шириной не более 1,5 м, глубиной – до 0,6 м, высотой (для многоярусных) – 0,3–0,6 м.

Для деревянной конструкции используют брусья, которые размечают согласно заранее изготовленной схеме. Из них делают стойки и раму. На полки берут струганную доску, фанеру. Закрепляют саморезами и уголками.

На металлических изделиях хранят объемное и массивное оборудование, поэтому предпочтение отдается сварке. По размерам нарезают заготовки и соединяют в сплошную конструкцию. Для полок используют листовую сталь или древесину.

Все разнообразные подвесные модели крепятся на стене или потолке. Их устанавливают на анкерах, что позволяет снять и перенести в другое место. Потолочные находятся вблизи перекрытия, на котором закреплены. Они подвешиваются за крюки или анкера, вделанные в потолок. Обычно подобные полки легко снимаются. Большой популярностью не пользуются, сооружают при нехватке места. Не годятся для хранения тяжелых и габаритных предметов, потому что неустойчивые.

Поэтапная инструкция о создании полок в гараже представлена в видеоматериале.

Стеллаж своими руками из профиля: эргономичность систем хранения

Стеллаж своими руками из профиля – современное решение многих задач, связанных как с созданием простых технических систем хранения, так и с эргономичным распределением жилого пространства, разработанного модным дизайнером. Благодаря применению новых технологий подверженные разрушению деревянные стеллажи сменяются легкими и крепкими металлическими конструкциями. Все чаще их можно встретить на складах, в архивах, библиотеках, гаражах, теплицах. Такие системы хранения способны выдерживать большие нагрузки. Не подвержены гниению. Стойки к плесневому грибку. Не воспламеняются.

Преимущества конструкций из металлического профиля

Стеллажи из металлического профиля обладают рядом достоинств, которые могут быть использованы как дома, так и в офисе, магазинах, на территории складских помещений.

• Простота и доступность монтажа/демонтажа. Чтобы собрать металлический разборный стеллаж, не требуется участие специалистов. Работу может выполнить любой человек, который имеет минимальные навыки обращения со столярными инструментами.
• Конструкции из металлического профиля могут выдерживать значительный вес. Полка собирается без дополнительной планки посредине (ребра жесткости) при максимальной нагрузке в 60 кг. Одно ребро жесткости понадобится при 90 кг, а полка с двумя дополнительными деталями в основании выдержит вес 120 кг.

• Невысокая стоимость. Причем это касается как самого металлопрофиля, так и работ с ним.
• Длительный срок службы. Металл, особенно после специальной обработки, является одним из наиболее долговечных материалов. Основную опасность составляет контакт с водой. Но применение оцинковки или специальных полимерных красителей способно решить эту проблему.
• Эстетичный внешний вид. Форма и размер конструкции выбирается с учётом потребностей и особенностей конкретного помещения.

Стеллажи можно сделать:

• отдельно стоящими;
• мобильными;
• пристеночными.

Последние в свою очередь могут представлять собой ряды полок на четырех вертикальных опорах или стеллажи, которые с помощью навесных кронштейнов крепятся только к двум прикрепленным к стене вертикальным опорам.

Стеллаж для кладовки

Как бы старательно и аккуратно вы ни пытались содержать в порядке множество коробок, инструментов, других нужных вещей в небольшой кладовке, без правильно организованной системы хранения сделать это невозможно. Только если каждый предмет будет занимать отведенное ему место, можно в любой момент найти все, что нужно. А затем, использовав, положить на прежнее место. Лучшее решение организации системы хранения – построить вдоль стен простые стеллажи из металлического профиля. В нашем случае их можно расположить в форме буквы П. Таким образом, помещение будет наиболее эффективно использоваться с обеспечением легкого доступа к любому месту на полках стеллажа.

Подготовительный этап

В первую очередь необходимо рассчитать размеры будущей конструкции. Исходя из этого, приобрести необходимое количество материалов для создания стеллажа. При подготовке плана или чертежа нужно учитывать ряд требований, которые позволят избежать конструктивных ошибок:

• Длина стеллажа должна быть короче стены, вдоль которой он будет установлен, не менее чем на 15 см.
• Высота системы рассчитывается с учетом высоты помещения и длины профиля.
• Высоту полок следует планировать в зависимости от высоты хранимых на ней предметов.
• Более высокие предметы должны размещаться на нижних полках.
• Ширина полок должна быть менее 1 м.
• Выбирайте материал, способный выдержать предполагаемый вес, который будет храниться на полках.
• Используйте профили стеллажных балок для лучшего сцепления деталей конструкции.

Для стеллажа понадобится приобретение:

• Профиля направляющего (ПН) 40х50 мм – 13 шт., что равняется около 38 м.
• Профиля стоечного (ПС) 50х50 мм – 12 шт., что равняется 34 м.
• Винтов с дюбелями 60 мм – 56 шт.
• Саморезов с прессшайбами 4,2х16 мм – 88 шт.
• Фанеры для полок толщиной 12 мм – 8,2 м² (4 листа 1,5х1,5 м).
• Саморезов ГМ 3,5х25 мм – 96 шт.
• Двухстороннего скотча ПП 50х10м – 20,4 м (2 шт.).

При создании стеллажа используйте инструменты:

• рулетку;
• карандаш или мел;
• угольник;
• строительный уровень;
• ножницы для работы по металлу, лобзик;
• перфоратор;
• шуруповерт.

Если есть возможность, задействуйте лазерный нивелир и лазерный дальномер. Позаботьтесь о применении специальных очков и защитных перчаток, которые сделают работу более безопасной.

Порядок выполнения работы

1. Воспользуйтесь рулеткой, чтобы по центру помещения отметить высоту полок. Затем с помощью лазерного нивелира проведите горизонтальные линии.
2. Прикрепите к стенам по отмеченным линиям направляющие профили к стенам. В намеченных точках высверлите дрелью отверстия, вставьте дюбеля. Для усиления креплений используйте клей. Установите профили на винты.
3. Приступайте к сборке каркаса полок первого ряда. Сначала присоедините фасадные детали. Затем для усиления полок установите короткие поддерживающие части. Каркас полок нижнего ряда следует установить на временные ножки из ПН. Их задача – поддерживать правильное положение полок до окончания сборки. Стоечные профили (ПС 50х50), которые установлены в середине, позднее будут закреплены вместе с фанерой с помощью саморезов.
4. Согласно размерам нанесите разметку на фанеру для полок, раскроите заготовки. Совет: чтобы резать фанеру было удобно, положите лист на ПС.

Для одной полочки понадобится: 9,5 м направляющего профиля 40х50 мм, 5,2 м стоечного профиля 50х50 мм, 2,05 квадратных метра 12 мм фанеры. А также 24 самореза, 14 винтов с дюбелями, 22 самореза с прессшайбой.

5. Прикрепите фанеру к каркасу из профиля. Используйте саморезы.
6. Аналогичным образом соорудите оставшиеся уровни полок. Используйте временные ножки-опоры.
7. Далее сделайте и установите полки на постоянные стойки. В данном случае более нецелесообразно использовать цельную опору. Крепите детали с помощью саморезов.

Стеллаж готов. Поскольку наша конструкция будет использоваться в условиях закрытого помещения, то есть изделие не будет подвергаться воздействию повышенной влажности и перепаду температур, то дополнительная обработка и отделка будет излишней.

Навесные стеллажи

Навесные, или, как их еще именуют, настенные стеллажи, представляют собой простые конструкции из перфорированного металлического профиля, кронштейнов (скоб) различных размеров, на которые устанавливаются специальные или любые полки. Это очень удобные, простые в сборке, надежные в эксплуатации системы. Их основным преимуществом является универсальность, возможность создать полки любого размера, цвета и формы. При правильном выборе комплектующих нагрузка на одну полку стеллажа может достигать 100 кг. Настенные стеллажи широко применяются для оборудования гаражей, офисов, складов, домашних гардеробных систем, кабинетов, жилых комнат, кладовок.

Навесной стеллаж для гаража или балкона

Перфорированный профиль позволяет подобрать и купить комплектующие, из которых, подобно конструктору, можно соорудить нужный настенный стеллаж. Если вы планируете расположить конструкцию в гараже, на балконе, советуем использовать оцинкованные металлические материалы. Такое покрытие защитит изделие от разрушительного действия влаги и перепада температур. Длину, ширину и количество полок конструкции можно изменить в зависимости от конкретных потребностей и свободной вертикальной поверхности, которая есть в вашем распоряжении.

Подготовка необходимых материалов

Для того чтобы собрать навесной стеллаж размером 1,2х1,2 м, понадобится приобрести:

• одну горизонтальную рейку длиной 1,232 м;
• 3 вертикальные направляющие, каждая длиной по 1,2 м;
• 9 полочных кронштейнов по 31,5 см;
• 6 цельных полок 60х31,5 см;
• 4 винта с дюбелями для крепления горизонтальной рейки к стене.

Для выполнения работы вам понадобится только перфоратор, строительный уровень, рулетка, карандаш для разметки и установки винтовых креплений, а также средства личной безопасности (очки, перчатки).

Сборка стеллажа

1. Горизонтальные и вертикальные направляющие рейки составляют основу навесной системы. Сначала надо прикрепить к стене горизонтальную рейку. На ней предусмотрены отверстия для саморезов с шагом в 50 мм. С помощью строительного уровня проверьте правильность расположения рейки. Для установки будет достаточно 4-5 винтов с дюбелями. Высверлите отверстие в отмеченном на стене месте. Поместите дюбель, закрепите рейку винтовым соединением.
2. Установите вертикальные направляющие, сцепив их с помощью замков с горизонтальной. Если вам понадобится более длинный стеллаж, система замков позволяет удлинить вертикальные рейки такими же дополнительными. Небольшая нагрузка на стеллаж, как и крепкая (например, бетонная) стена, позволяют не использовать дополнительные винты для крепления вертикальных направляющих к стене.
3. Рама стеллажа собрана. Теперь можно навесить оставшиеся модули. В отверстия перфорации вертикальных реек установите кронштейны для установки полочек. Размер кронштейнов должен соответствовать выбранной вами глубине цельнометаллических или перфорированных полок (возможны следующие варианты 52 см, 31,5 см, 20 см).
4. Установите металлические полки.
