Как сделать подъемный кран своими руками для дачи

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Подъемный кран своими рукамиПодъемный кран своими руками Подъемный кран своими руками

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного кранаСхема подъемного крана

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

  • Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
  • Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
  • Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
  • Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
  • Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
  • Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
  • Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран ПионерСамодельный подъемный кран Пионер

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

  • Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
  • Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
  • При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
  • Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
  • Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусьСамодельный кран гусь

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

  • Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
  • Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоковКран для газоблоков

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

  • С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
  • С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками
Мини подъемный кран своими руками

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Полиспаст – особенности работы разных видов такой конструкции + видео

Для подъема больших грузов человек не очень силен, но он придумал множество механизмов, которые упрощают этот процесс, и в этой статье мы обсудим полиспасты: назначение и устройство таких систем, а также попытаемся сделать простейший вариант такого приспособления своими руками.

Каким образом мы упрощаем подъем грузов?

Грузовой полиспаст – это система, состоящая из веревок и блоков, благодаря которой можно выиграть в эффективной силе при потере в длине. Принцип довольно прост. В длине мы проигрываем ровно столько, во сколько раз оказался выигрыш в силе. Благодаря этому золотому правилу механики можно поднимать грузы большой массы, не прилагая при этом больших усилий. Что в принципе не так критично. Приведем пример. Вот вы выиграли в силе в 8 раз, при этом вам придется вытянуть веревку длиной в 8 метров, чтобы поднять объект на высоту 1 метр.

Каким образом мы упрощаем подъем грузов?Каким образом мы упрощаем подъем грузов?

Применение таких приспособлений обойдется вам дешевле, чем аренда подъемного крана, к тому же, вы можете сами контролировать выигрыш в силе. У полиспаста есть две разные стороны: одна из них неподвижная, которая крепится на опоре, а другая – подвижная, которая цепляется на самом грузе

. Выигрыш в силе происходит благодаря подвижным блокам, которые крепятся на подвижной стороне полиспаста. Неподвижная часть служит только для изменения траектории движения самой веревки.

Каким образом мы упрощаем подъем грузов? фотоКаким образом мы упрощаем подъем грузов? фото

Виды полиспастов выделяют по сложности, четности и кратности. По сложности есть простые и сложные механизмы, а кратность обозначает умножение силы, то есть, если кратность будет равна 4, то теоретически вы выигрываете в силе в 4 раза. Также редко, но все же применяется скоростной полиспаст, такой вид дает выигрыш в скорости перемещения грузов при совсем малой скорости элементов привода.

Как работает простая конструкция блоков?

Рассмотрим для начала простой монтажный полиспаст. Его можно получить при добавлении блоков на опору и груз. Чтобы получить нечётный механизм, необходимо закрепить конец верёвки на подвижной точке груза, а чтобы получить чётный, то крепим веревку на опоре. При добавлении блока получаем +2 к силе, а подвижная точка дает +1, соответственно. Например, чтобы получить полиспаст для лебедки с кратностью 2, необходимо закрепить конец верёвки на опоре и использовать один блок, который крепится на грузе. И у нас будет чётный вид приспособления.

Как работает простая конструкция блоков?Как работает простая конструкция блоков?

Принцип работы полиспаста с кратностью 3 выглядит по-другому. Здесь конец веревки крепится на грузе, и используются два ролика, один из них мы крепим на опоре, а другой – на грузе. Такой тип механизма дает выигрыш в силе в 3 раза, это нечётный вариант. Чтобы понять, каков выигрыш в силе получится, можно воспользоваться простым правилом: сколько веревок идет от груза, таков наш выигрыш в силе. Используются обычно полиспасты с крюком, на котором, собственно говоря, и крепится груз, ошибочно думать, что это только блок и веревка.

Как работает простая конструкция блоков? фотоКак работает простая конструкция блоков? фото

Сложная система блоков – как рассчитать выигрыш в силе?

Теперь узнаем, как работает полиспаст сложного типа. Под этим названием подразумевается механизм, где соединены в одну систему несколько простых вариантов данного грузового устройства, они тянут друг друга. Выигрыш в силе таких конструкций рассчитывается путем перемножения их кратностей. Например, мы тянем один механизм с кратностью 4, а другой с кратностью 2, тогда теоретический выигрыш в силе у нас будет равен 8. Все вышеуказанные расчеты имеют место быть только у идеальных систем, у которых нет силы трения, на практике же дела обстоят иначе.

Сложная система блоков – как рассчитать выигрыш в силе?Сложная система блоков – как рассчитать выигрыш в силе?

В каждом из блоков происходит небольшая потеря в мощности из-за трения, так как она еще тратится как раз на преодоление силы трения. Для того чтобы уменьшить трение, необходимо помнить: чем больше у нас радиус перегиба веревки, тем меньше будет сила трения. Лучше всего использовать ролики с большим радиусом там, где это возможно. При использовании карабинов следует делать блок из одинаковых вариантов, но ролики гораздо эффективнее карабинов, так как на них у нас потеря составляет 5-30 %, а вот на карабинах же до 50 %. Также не лишним будет знать, что наиболее эффективный блок необходимо располагать ближе к грузу для получения максимального эффекта.

Сложная система блоков – как рассчитать выигрыш в силе? фотоСложная система блоков – как рассчитать выигрыш в силе? фото

Как же нам рассчитать реальный выигрыш в силе? Для этого нам необходимо знать КПД применяемых блоков. КПД выражается числами от 0 до 1, и если мы используем веревку большого диаметра или слишком жесткую, то эффективность от блоков будет значительно ниже, чем указана производителем. А значит, необходимо это учесть и скорректировать КПД блоков. Чтобы рассчитать реальный выигрыш в силе простого типа грузоподъемного механизма, необходимо рассчитать нагрузку на каждую ветвь веревки и сложить их. Для расчета выигрыша в силе сложных типов необходимо перемножить реальные силы простых, из которых он состоит.

Веревка и ее роль в работе полиспаста

Не стоит забывать еще и о трении веревки, так как ветви ее могут перекручиваться между собой, а ролики от больших нагрузок могут сходиться и зажимать веревку. Дабы этого не происходило, следует разнести блоки относительно друг друга, например, можно между ними использовать монтажную плату. Следует также приобретать только статические веревки, не растягивающиеся, так как динамические дают серьёзный проигрыш в силе. Для сбора механизма может использоваться как отдельная, так и грузовая веревка, присоединенная к грузу независимо от подъемного устройства.

Веревка и ее роль в работе полиспастаВеревка и ее роль в работе полиспаста

Преимущества использования отдельной веревки состоит в том, что вы можете быстро собрать или приготовить заранее грузоподъемную конструкцию. Вы также можете использовать всю ее длину, это также облегчает проход узлов. Из минусов можно упомянуть то, что нет возможности автоматической фиксации поднимаемого груза. Преимущества грузовой веревки в том, что возможна автофиксация поднимаемого объекта, и нет необходимости в отдельной веревке. Из минусов важно то, что при работе сложно проходить узлы, а также приходится затрачивать грузовую веревку на сам механизм.

Веревка и ее роль в работе полиспаста фотоВеревка и ее роль в работе полиспаста фото

Поговорим об обратном ходе, который неизбежен, так как он может возникнуть при прихватывании веревки, или же в момент снятия груза, или при остановке на отдых. Чтобы обратного хода не возникало, необходимо использовать блоки, которые пропускают веревку только в одну сторону. При этом организовываем конструкцию так, что блокирующий ролик крепится первым от поднимаемого объекта. Благодаря этому, мы не только избегаем обратного хода, но также позволяем закрепить груз на время разгрузки или же просто перестановки блоков.

Если вы используете отдельную веревку, то блокирующий ролик крепится последним от поднимаемого груза, при этом фиксирующий ролик должен обладать высокой эффективностью.

Способы крепления веревки к грузоподъемному механизму

Теперь немного о креплении грузоподъемного механизма к грузовой веревке. Редко, когда у нас под рукой находится веревка нужной длины, чтобы закрепить подвижную часть блока. Вот несколько видов крепления механизма. Первый способ – с помощью схватывающих узлов, которые вяжутся из репшнуров диаметром 7-8 мм, в 3-5 оборотов. Данный способ, как показала практика, является наиболее эффективным, так как схватывающий узел из 8 мм шнура на веревке диаметром 11 мм начинает сползать только при нагрузке 10-13 кН. При этом вначале он не деформирует веревку, а спустя какое-то время, оплавляет оплетку и прикипает к ней, начиная играть роль предохранителя.

Способы крепления веревки к грузоподъемному механизмуСпособы крепления веревки к грузоподъемному механизму

Другой способ заключается в использовании зажима общего назначения. Время показало, что его можно использовать на обледенелых и мокрых веревках. Он начинает ползти только при нагрузке в 6-7 кН и несильно травмирует веревку. Еще один способ заключается в использовании персонального зажима, но он является не рекомендуемым, так как он начинает ползти при усилии уже в 4 кН и при этом рвет оплетку, или даже может перекусить веревку. Это все промышленные образцы и их применение, мы же попробуем создать самодельный полиспаст.

Способы крепления веревки к грузоподъемному механизму фотоСпособы крепления веревки к грузоподъемному механизму фото

Создаем простейший подъемный механизм своими руками

А вот если механизм для грузов нужен срочно или на один раз, а выбирать по магазинам его нет времени и жалко денег, мы расскажем, как сделать полиспаст своими руками. Хорошо, если у вас в мастерской имеются резьбовые шпильки, подшипники, блок, трос, крюк, шестеренка. Понадобится немного времени: нужно подшипники насадить на шпильку. Гайку от шпильки желательно зафиксировать, чтобы не тратить некоторую часть сил впустую на прокручивание своеобразного вала. Конец шпильки можно снабдить шестеренкой, сделав таким образом более удобный ручной привод.

Создаем простейший подъемный механизм своими рукамиСоздаем простейший подъемный механизм своими руками

Через блок перекидываем трос и крепим его на опоре, а вот на другой конец цепляем крюк, на который будем вешать груз. Также на конце троса можно зафиксировать систему строп, если характер груза не позволит его насадить на крюк. В принципе, самый простейший вариант полиспаста готов. Остается приступить к работе, соблюдая технику безопасности, которая одинакова для всех механизмов, как покупных, так и самодельных. Внимательно проверяйте все элементы на целостность перед работой, а во время работы не делайте резких движений, поднимать груз следует плавно, и, конечно, не стоит стоять под подвешенным грузом.

Создаем простейший подъемный механизм своими руками фотоСоздаем простейший подъемный механизм своими руками фото

Подъемный механизм своими руками чертежи

С целью экономии пространства в малогабаритных комнатах извлекается максимум пользы с каждого предмета мебели, находящегося в помещении. Места в спальной комнате будет гораздо больше, если ее оборудовать кроватью с нишей под матрасом, использующейся для хранения разнообразных вещей. Подъемный механизм для кровати можно изготовить своими руками, экономя значительные денежные средства. Из данной статьи вы узнаете о преимуществах многофункциональной мебели и подробной пошаговой инструкции, как сделать универсальную подъемную кровать своими руками.

Кровать с подъемным механизмом довольно практична, так как в ней можно хранить вещи

Особенности кровати с подъемным механизмом

Кровать с двумя подъемными частями и ящиком для белья

Кровать с подъемным механизмом имеет особенности, на которые стоит обратить особое внимание при создании многофункционального изделия своими руками:

  • размеры планируемого ложе, влияющие на прочность подъемного механизма;
  • ширину создаваемого объекта;
  • фиксацию механизма: горизонтальную либо вертикальную;
  • высоту, влияющую на вместительность ниши;
  • ножки – мебельная продукция будет с ножками или без.

Ознакомившись с особенностями изделия, можно начинать изготовление подъемного механизма для вместительной кровати своими руками.

Для увеличения прочности кровати с подъемным механизмом, необходимо изготовить стальной каркас

Преимущества создания своими руками

Изготовление подъемного спального места своими руками является преимущественным по следующим причинам.

  1. Самодельная мебельная продукция является надежной и крепкой.
  2. Материал для мебели выбирается на усмотрение мастера, в соответствии с интерьером спального помещения.
  3. Возможность изготовления предмета желаемых размеров, вписывающихся в интерьер комнаты.
  4. Предмет мебели изготавливается согласно желаниям и предпочтениям владельца.

Прежде, чем приступить к созданию подъемной кровати, необходимо определиться с внешним видом, комплектацией и каркасом желаемого изделия.

Двухспальная кровать из мебельных щитов с подъемным механизмом

Виды подъемных механизмов

Современные кровати производятся с разными встроенными подъемниками, что позволяет откидывать их в вертикальное и горизонтальное положение. Для создания многофункционального ложе используются такие механизмы.

    Ручной подъемник – доступный прибор с отсутствием пружин и амортизаторов. Кровать со встроенным ручным устройством применяется для взрослых людей, потому что каркас поднимается с применением немалой силы.

Механизм с ручным подъемом является самым доступным устройством

Пружинный механизм удобен в использовании и имеет небольшую цену

Газовый амортизатор является самыми удобным, надежным, долговечным механизмом

Для самодельного создания кровати подходит любое вышеописанное устройство. Мастер решает, какой лучше прибор использовать, исходя из возможностей и наличия финансов.

Металлический каркас для кровати с подъемным механизмом

Необходимые материалы

Подготавливая понадобившийся материал для изготовления спального ложа, стоит учесть создаваемую нагрузку матраса на амортизаторы, планки механического устройства, каркас и места фиксации.

В процессе монтажа мебельного предмета понадобится материал:

  • подъемник;
  • МДФ и ДСП;
  • рейки из дерева;
  • доски;
  • бруски;
  • обивочная ткань;
  • поролон;
  • матрас;
  • металлический профиль для создания надежной конструкции.

Распространенный и недорогой материал среди мебельщиков – листы ДСП. Можно применять плиты из стружки, ОСП и другие. Выбор материала зависит полностью от предпочтений собственника и наличия денег. Обивочная ткань подбирается с учетом интерьера спального помещения, где будет установлена самодельная кровать.

Заготовив рабочий материал, нужно запастись инструментами, которые понадобятся, чтобы изготовить каркас места для сна.

Необходимые инструменты для мебельной сборки

В процессе выполнения трудоемкой, требующей внимания и сосредоточенности, работы понадобятся:

  • строительный маркер;
  • трехметровая рулетка;
  • электролобзик;
  • дрель;
  • саморезы;
  • сварочный аппарат;
  • болгарка с металлическим диском;
  • уровень;
  • степлер;
  • фен строительный.

Собрав все инструменты и материал, который понадобится во время сборки каркаса, начинаем процедуру конструирования.

Процесс изготовления: пошаговая инструкция

Схема каркаса кровати с подъемным механизмом

Чтобы делать универсальный подъемный механизм для кровати своими руками, нужно подготовить подробные чертежи будущей модели. Во избежание допущения непоправимых ошибок при монтаже кровати, можно ориентироваться на готовый схематический рисунок сборки каркаса.

Подробная схема сборки кровати с подъемным механизмом

Получить информацию о том, как сделать кровать с подъемным механизмом своими руками, можно изучив подготовленные чертежи.

Чертеж подъемного механизма для кровати

Сначала сооружается прочное, надежное основание задуманной кровати. Чтобы изготовить основу ложа, нужно подготовить:

    днище, боковые части кровати, царги и изголовье из МДФ либо ДСП – все элементы соответствующего размера;

Материалы для основания кровати

После окончания подготовительных работ по монтажу из готовых элементов монтируется кроватное основание.

    На каркасе, созданном из брусков, закрепляется с помощью саморезов днище для готовящейся ниши.

Основа каркаса – короб из калиброванных досок

Крепление реек для фанерного дна

Ножки крепятся внутри каркаса

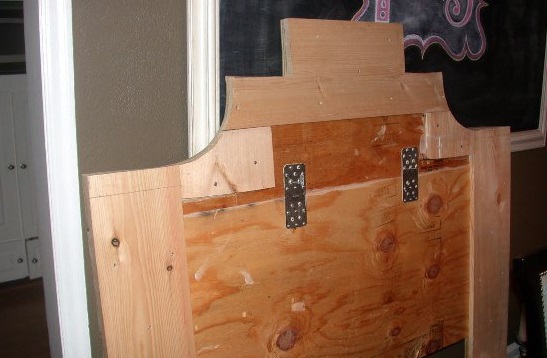

Из листа фанеры выпиливается заготовка изголовья и обтягивается поролоном и кожзамом, как и боковые стороны

Система трансформации лифт

Сразу фиксируется на раму основания нижняя планка из стали, потом верхний элемент фиксируется к боковой детали.

Газлифт крепится на реечное основание

Установка газовых амортизаторов для кровати с подъемным механизмом

Для создания надежного спального места устанавливается стальное основание, изготовленное из металлического профиля, распиленного болгаркой на детали, нужных размеров и соединенных между собой в цельную конструкцию путем сваривания, что является важным рабочим этапом. После завершения сварочных работ, к основе фиксируется рама из бруса.

Завершающий этап – декорирование

После завершения изготовления кровати, изделие обшивается с помощью поролона, обивочной ткани и мебельного степлера. Благодаря обшивке прячутся элементы каркаса и рамы, получается мягкая, комфортная и эстетически оформленная модель.

Как происходит процесс обшивки готовой модели?

На основу ложа укладывается поролон. Необходимое количество слоев определяется мастером самостоятельно.

Борты кровати обтягиваются поролоном

Сверху поролон прибивается с напуском примерно 3-4 мм

Поролон закрывается сверху обивочной тканью, подготовленной заранее. Обивка выбирается соответственно интерьеру комнаты и вкусам собственника.

Борты кровати оббиваются кожзамом

Обшивка прикрепляется к основе с помощью степлера, который прочно вбивает скобы в каркас мебели. Скобы на обшивке не заметны и не влияют на эстетический вид.

Углы обивки закрепляются уголками

Боковины модели декорируются обивкой. В местах соприкосновения декоративной ткани и подъемника под обивочный материал подкладывается уплотнитель.

Фиксируются ножки к готовой модели, если они предусмотрены схематическим изображением.

Готовая кровать с подъемным механизмом, изготовленная своими руками

Изучив детально инструкцию, как можно сделать кровать с подъемным механизмом своими руками, даже начинающий мастер изготовит самостоятельно сложный предмет спального гарнитура. Сделать кровать с подъемником своими руками, основываясь на заранее подготовленные чертежи несложно. Самостоятельное произведение спального ложе экономит значительные средства и дает возможность создать уникальную многофункциональную кровать.

Деревянная кровать с подъемным механизмом и нишей для хранения вещей

Видео: Кровать с подъемным механизмом

Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

  • маневренностью;
  • широким спектром применения;
  • функциональностью;
  • удобством в эксплуатации.

Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.

Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.

Простой мини – кран своими руками

Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.

Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.

Сборка мини крана своими руками состоит из следующих этапов:

  1. С помощью редуктора на червячную основу крепится грузовая лебедка.
  2. Строительные опоры являются основанием для винтовых выносных систем.
  3. Помимо основы конструкции, для сборки агрегата потребуются барабаны для лебедок. Их изготовить своими силами довольно проблематично. Поэтому рекомендуется приобрести уже готовую продукцию.
  4. В качестве основы можно использовать роторы от электродвигателя.

Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.

Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.

К особенностям мини кранов, собранных своими руками, относятся:

  • Оптимальная высота стрелы – 5 метров. Чтобы сделать ее самостоятельно, потребуется применить трубу, диаметром 8 см.
  • На основание монтируется профиль из 2 уголков и создается поворотный механизм для вращения стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузового авто.
  • Чтобы соорудить противовес, особых материалов не понадобится. В их качестве могут выступать обычные кирпичи.

Виды ручных кранов

Все строительные краны классифицируются на:

  • самоходные;
  • стационарные;
  • башенные;
  • специального назначения.

Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По видам перемещения они делятся на:

  • стационарные;
  • переставные;
  • самоподъемные;
  • передвижные.

По типу управления, данные аппараты бывают электроприводными и ручными (механическими).

Подъемник

Современные подъемники по видам делятся на:

  • Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
  • Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

  • лебедка, изготовить которую можно из барабана и троса;
  • трубы;
  • электропривод.

К преимуществам строительных подъемников относятся:

  • маневренность;
  • высокая грузоподъемность;
  • безопасность;
  • удобство в эксплуатации.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

  • производительность;
  • высокая грузоподъемность;
  • компактные размеры в сложенном виде;
  • широкий спектр применения;
  • маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

  • электрогидравлическими;
  • дизельными;
  • электрическими;
  • гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

  • подъемного устройства,
  • мобильной платформы;
  • равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

  • двухсекционный распределитель;
  • втулки;
  • насос;
  • гидравлический цилиндр;
  • двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Кран Пионер

Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.

Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.

Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.

При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.

Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.

Преимущества крана Пионер

К основным преимуществам крана Пионер относятся:

  • удобство в эксплуатации – благодаря простой и надежной конструкции;
  • возможность сборки и разборки аппарата в течение получаса;
  • мобильность, позволяющая применять агрегат даже на дальних объектах;
  • маленький расход энергии.

Важно: кран Пионер способен поворачивать стрелу на 360 градусов.

Но у данного агрегата имеются и свои недостатки:

  • он способен поднимать вес не более 1 тонны;
  • если на него подвесить гибкий груз, это не всегда удобно и безопасно.

Подъемный кран Пионер своими руками

Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:

  1. Основной опорной рамы. Она может быть разборной, на болтах или стоять на колесах. На нее крепится вторая поворотная рама;
  2. Страховочных растяжек, грузовых канатов, электрического привода;
  3. Поворотной стрелы. Она может быть разборной или на болтах;
  4. Механизма конечного останова. Он располагается в конце стрелы;
  5. Путевого выключателя, расположенного на механизме, отвечающем за подъем груза.

Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.

Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.

Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.

Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).

Материалы и инструменты

Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

  • прямоугольная труба;
  • двутавр;
  • телескопический узел для двутавра;
  • тросы небольшого диаметра;
  • швеллер;
  • электромотор;
  • лебедка.

Из инструментов вам понадобятся:

Схема конструкции

Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.

Особенности сборки

Что касается сборки изделия, то:

  1. Рама крана собирается из уголка 63х63х5 мм.
  2. Для 5-ти метровой стрелы необходима труба, диаметром 5 – 8 см.
  3. Для усиления конструкции понадобятся 2 уголка, размерами 30х30х3 мм.

Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.

Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.

Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.

Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.

Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.

Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Пионер своими руками.

Технические характеристики

Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С ним вы сможете поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.

После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:

  • Грузоподъемность устройства может варьироваться в пределах 0,5–1 тонны. Здесь все зависит от материалов, используемых при сборке.
  • Высота крана будет составлять 4 метра.
  • Платформа может разворачиваться на 360 градусов.

В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками. Конечно же, на такие манипуляции вы потратите свое свободное время, зато сможете немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

  • Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
  • Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
  • Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
  • Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
  • Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
  • Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
  • Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

  • Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
  • Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
  • При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
  • Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
  • Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

  • Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
  • Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

  • С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
  • С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

расчет и установка своими руками

Привет, дорогие друзья! Сегодня хочу поговорить с вами о том, как установить подъемный механизм для кровати своими руками, для чего он нужен, что потребуется для сборки и монтажа и не только.

Кровати, оснащенные подъемным механизмом, встречаются в обычных моделях, так и в трансформерах. Яркими примерами можно назвать столы-кровати, а также недавно обсуждаемый шкаф-кровать с элементами трансформации. Такие кровати представляют собой ровную основу, под которой находятся отсеки для хранения разных вещей.

За счет встроенного механизма можно поднимать эту самую основу или сдвигать ее в сторону, открывая тем самым себе доступ к внутреннему пространству. Это как открыть капот или крышку багажника на машине.

подъемный механизм

Купить или сделать

В теории самостоятельно сделать необходимый вам механизм подъема можно. Для этого потребуются соответствующие чертежи, выверенные размеры, инструкция, в которой прописана установка и тот, как сделать все без ошибок.

как-состарить-мебель

Но на практике советую обойтись без этих сложных и лишних манипуляций. Сильно сэкономить, сделав откидной механизм самостоятельно, вы не сможете. Для сборки потребуются отдельные компоненты, цена которых в сумме не так уж сильно отличается от готового механизм, изготовленного проверенным производителем и с четко выверенными размерами, параметрами и характеристиками. В заводских механизмах просчитано, для каких размеров и параметров кровати подойдет та или иная модель. Это дает возможность подобрать нужный вариант, если у вас односпальная, полуторная или двуспальная кровать, сама основа деревянная, из ДСП или из металла, а размеры спального места 160х200 или 180х200, к примеру.

Куда важнее разобраться в том, как собрать или как установить готовый комплект подъемного механизма.

механизм подъемный

Разновидности механизмов подъема

Чтобы понять принцип работы, которым оснащен трансформер на вашей кровати, нужно определить тип используемого механизма для подъема.

Нынешний рынок мебельных изделий предлагает несколько вариантов подъемников. Они предназначены для кроватей разных конфигураций, стиля и дизайна.

В зависимости от принципа работы, выделяют 3 группы.

  • Ручные механизмы с петлями. Самые простые и дешевые варианты, завоевавшие популярность около 40 лет назад. Сейчас кровати с этим механизмом подъема встречаются редко, поскольку для трансформации требуется прикладывать большие усилия. Весь вес кровати фактически поднимается вручную. В настоящее время петли ставят на недорогих моделях, они часто требуют ремонт, не выдерживают активной эксплуатации;
  • Пружинные системы. Удобные, простые в эксплуатации. В современном мебельном производстве наиболее часто применяются именно на недорогих кроватях. Для подъема нужно немного усилий, но ребенок с ним справиться вряд ли сможет. Примерно каждые 5 лет пружины подлежат замене, поскольку растягиваются;
  • Газлифты. Это механизмы, где используются газовые амортизаторы. Самые современные, совершенные и простые в применении. Практически не нуждаются в прикладывании усилий. Работают очень плавно, не создают шум, могут зафиксировать кровать в поднятом состоянии. При правильном выборе, газлифт может служить около 10 лет. По цене самые дорогие.

Вы сами должны решить, какой именно механизм использовать для шкаф кровати, детской мебели или своего собственного дивана. Но учтите, что экономия на механизме себя не оправдывает. Лучше сразу взять качественное и удобное в эксплуатации изделие.

подъемник на кровати

Нюансы выбора газлифтов

Давайте будем объективными. Именно газлифты являются самым предпочтительным вариантом для установки на кровать подъемного механизма.

кровать-чердак-с-рабочей-зоной-и-шкафом

Если кровать собирается с нуля своими руками, лучше заранее рассчитать примерный вес конструкции, и сделать запас в 30-50 килограмм. Исходя из планируемой нагрузки на подъемники, подбирается нужный комплект и даже необходимое количество. Каждый амортизатор рассчитан на определенную предельную нагрузку. Но не нужно выбирать устройства с грузоподъемностью, равной массе самой кровати. Обязательно нужен определенный запас прочности, иначе механизм может не выдержать или очень быстро выйдет из строя, поскольку будет работать в условиях повышенной нагрузки.

На кровати выполняется разметка под крепление механизмов. Рекомендуется монтировать устройства на расстоянии не менее 40 мм от каждого края опорных конструкций.

Вообще в комплекте с подъемниками производители всегда прикладывают инструкцию по монтажу. Если же ее не оказалось, всегда есть возможность посмотреть фото и видео рекомендации.

механизм подъемный для кровати

Установка подъемников

Еще одним вспомогательным источником станет дальнейшая инструкция. Она носит общий характер, но описывает наиболее распространенный и универсальный принцип монтажа подъемников.

Установка предусматривает выполнение таких действий:

  • Сначала собирается непосредственно сам короб кровати. Ведь именно к нижнему корпусу и будет осуществляться крепление механизма;
  • Собирается сам подъемник, если он не цельный, либо в комплекте идет по деталям;
  • Устройство фиксируется на боковой панели. Вообще оптимально взять готовый механизм подъема уже в сборе. Собирать такие девайсы своими руками сложно, для этого нужен опыт и знания;
  • Теперь само спальное место соединяется с подъемником. Возможно тут потребуется помощь, поскольку фиксация осуществляется в поднятом состоянии основания.

На этом установка считается завершенной. Обязательно проверьте работоспособность подъемного устройства, выполните несколько процедур подъема и опускания, убедитесь, что газлифт надежно фиксируется в поднятом состоянии.

Главный аспект, обеспечивающий правильную установку и дальнейшую эксплуатацию любого типа подъемного механизма для кровати, заключается в правильном расчете грузоподъемности и в выборе необходимого места для крепления.

установка подъемного механизма

Поскольку каждая кровать имеет индивидуальные характеристики, общих для всех рекомендаций не существует. Зато существует большой ассортимент подъемников, которые учитывают не только финансовые возможности покупателя, но и конкретные требования, эксплуатационные параметры и предполагаемую нагрузку.

Механизмы подъема и трансформации применяются повсеместно. Взять хотя бы раскладные кресла-кровати или же преимущественно детскую кровать-чердак, где также простыми движениями образуются полноценные спальные места, раскрываются дополнительные возможности мебели.

Кровати с подъемниками откровенное удобные и функциональные. Это те же стандартные кровати, но с расширенными возможностями. Альтернативой им могут служить модели с выдвижными ящиками.

Всем спасибо за внимание!

Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

установка подъемного механизма Загрузка...

Подъемный механизм старой конструкции своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В прежние времена в Германии на чердаке многих домов устанавливали вот такую лебёдку или подъёмник. Благодаря ему было очень удобно подавать наверх строительный материал, предметы хозяйства или запасы продовольствия, например мешки с мукой. Сейчас эта «мода» на подъёмники за ненадобностью ушла, но само изобретение осталось.

В данной статье Матиас, автор YouTube канала «Matthias Burger» ставит перед собой задачу реставрировать старый, а может быть и создать заново чердачную подъемную балку.

Материалы.
— Сосновые доски, брус
— Массив ясеня
— Канат
— Листовая жесть
— Подшипники
— Краска.

Инструменты, использованные автором.
— Ленточная пила
— Цепная электрическая пила
— Токарный станок
— Заклепочный пистолет
— Шуруповерт
— Сверлильный станок
— Струбцины
— Лучковая пила
— Сверла Форстнера
— Дрель, ножницы по металлу
— Киянка, стамески, монтировка
— Рулетка, угольник, мелок, кисти.

Процесс изготовления.
После снятия балки подъемника оказалось, что он изначально был сделан не для этого здания, о чём свидетельствовали грубо стёсанные бока.

Наружный ролик подъёмника сохранился относительно неплохо, и автор решает вторично использовать его для своего проекта.

Тогда как внутренний ворот порядком износился, так как был закреплён на импровизированной подставке. Его первичное положение было здесь, где видно отверстие.

Кроме того, второй ролик слишком маленький и совсем не той формы, что нужно. Поэтому автор намерен изготовить новый ворот такого же размера, как и наружный.


Автор находит подходящий слэб из ясеня, очерчивает на нём круг требуемого диаметра и вырезает на ленточной пиле общие очертания ролика.


Остальная обработка производится на токарном станке.

На сверлильном станке он делает центральное отверстие достаточно большого диаметра для 20-ти миллиметровой оси.

Затем он закрывает отверстие куском деревянного кругляка, чтобы отверстие можно было как следует отцентровать.


Это посадочное отверстие для подшипника высверливается сверлом Форстнера, а затем удаляется вставка.


Остается запрессовать пару подшипников с обеих сторон.


Теперь автор подыскивает подходящую стрелу для крана. Вот эта балка призвана заменить старое, полуразрушенное бревно. По своему внешнему виду она также идеально подойдёт к старом чердаку.

На теле старой балки имеются вот такие деревянные колышки. Раньше, когда сплавляли лес вниз по реке, использовали вот такие колышки, чтобы удержать и стянуть в поперечнике крайние боковые брёвна.

Теперь при помощи электрической цепной пилы и стамески делается сквозное гнездо в короткой части стрелы для ролика.

Затем высверливается отверстие, и ролик фиксируется на оси.

Эта скоба задумана для того, чтобы направлять трос на ролик.

Мастер переносит её на новый подъёмник и устанавливает на то же место, предварительно высверлив в балке отверстия.

Короткую наружную часть стрелы крана автор покрывает слоем краски, тогда как остальную внутреннюю часть подъёмника он пропитывает льняным маслом.

Фронтальный щиток подъемника имеет специфическую форму. Автор не уловил её скрытого смысла, но постарался в точности воссоздать её. Быть может эта форма как-то связана с традицией.

Он также устанавливает над краном деревянный козырёк, призванный защитить древесину от прямого воздействия воды.

Конечно, на него следует ещё прикрутить покрытие из листового железа. Сначала вырезается заготовка необходимых размеров.

Прижав лист жести к верстаку, его достаточно просто согнуть под прямым углом.

Закрепляется эта дополнительная крышка при помощи стальных уголков и заклепок.

После этого мастер выпиливает промежуточные блоки-подставки, поскольку балки под кровлей оказались немного ниже, чем надо.

При установке подъёмника довольно трудным оказалось обойти все линии уличных проводов. В остальном же процесс монтирования подъемника оказался проще простого.

Внутри, под крышей автор зафиксировал стрелу крана на дополнительных блоках и установил внутренний ролик.

Осталось только пропустить веревку через ролик.

Теперь всё готово, можно поднимать грузы!

Благодарю автора за простую, но интересную конструкцию подъемного механизма!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Подробная инструкция как сделать самодельный кран для строительства дома

Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

  • маневренностью;
  • широким спектром применения;
  • функциональностью;
  • удобством в эксплуатации.

Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.

Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.

Простой мини – кран своими руками

Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.

Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.

Сборка мини крана своими руками состоит из следующих этапов:

  1. С помощью редуктора на червячную основу крепится грузовая лебедка.
  2. Строительные опоры являются основанием для винтовых выносных систем.
  3. Помимо основы конструкции, для сборки агрегата потребуются барабаны для лебедок. Их изготовить своими силами довольно проблематично. Поэтому рекомендуется приобрести уже готовую продукцию.
  4. В качестве основы можно использовать роторы от электродвигателя.

Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.

Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.

К особенностям мини кранов, собранных своими руками, относятся:

  • Оптимальная высота стрелы – 5 метров. Чтобы сделать ее самостоятельно, потребуется применить трубу, диаметром 8 см.
  • На основание монтируется профиль из 2 уголков и создается поворотный механизм для вращения стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузового авто.
  • Чтобы соорудить противовес, особых материалов не понадобится. В их качестве могут выступать обычные кирпичи.

Виды ручных кранов

Все строительные краны классифицируются на:

  • самоходные;
  • стационарные;
  • башенные;
  • специального назначения.

Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По видам перемещения они делятся на:

  • стационарные;
  • переставные;
  • самоподъемные;
  • передвижные.

По типу управления, данные аппараты бывают электроприводными и ручными (механическими).

Подъемник

Современные подъемники по видам делятся на:

  • Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
  • Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

  • самоходные;
  • несамоходные.

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

  • лебедка, изготовить которую можно из барабана и троса;
  • трубы;
  • электропривод.

К преимуществам строительных подъемников относятся:

  • маневренность;
  • высокая грузоподъемность;
  • безопасность;
  • удобство в эксплуатации.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

  • производительность;
  • высокая грузоподъемность;
  • компактные размеры в сложенном виде;
  • широкий спектр применения;
  • маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

  • электрогидравлическими;
  • дизельными;
  • электрическими;
  • гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

  • подъемного устройства,
  • мобильной платформы;
  • равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

  • двухсекционный распределитель;
  • втулки;
  • насос;
  • гидравлический цилиндр;
  • двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Кран Пионер

Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.

Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.

Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.

При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.

Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.

Преимущества крана Пионер

К основным преимуществам крана Пионер относятся:

  • удобство в эксплуатации – благодаря простой и надежной конструкции;
  • возможность сборки и разборки аппарата в течение получаса;
  • мобильность, позволяющая применять агрегат даже на дальних объектах;
  • маленький расход энергии.

Важно: кран Пионер способен поворачивать стрелу на 360 градусов.

Но у данного агрегата имеются и свои недостатки:

  • он способен поднимать вес не более 1 тонны;
  • если на него подвесить гибкий груз, это не всегда удобно и безопасно.

Подъемный кран Пионер своими руками

Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:

  1. Основной опорной рамы. Она может быть разборной, на болтах или стоять на колесах. На нее крепится вторая поворотная рама;
  2. Страховочных растяжек, грузовых канатов, электрического привода;
  3. Поворотной стрелы. Она может быть разборной или на болтах;
  4. Механизма конечного останова. Он располагается в конце стрелы;
  5. Путевого выключателя, расположенного на механизме, отвечающем за подъем груза.

Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.

Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.

Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.

Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).

Материалы и инструменты

Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

  • прямоугольная труба;
  • двутавр;
  • телескопический узел для двутавра;
  • тросы небольшого диаметра;
  • швеллер;
  • электромотор;
  • лебедка.

Из инструментов вам понадобятся:

  • ключи;
  • молоток;
  • набор отверток.

Схема конструкции

Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.

Особенности сборки

Что касается сборки изделия, то:

  1. Рама крана собирается из уголка 63х63х5 мм.
  2. Для 5-ти метровой стрелы необходима труба, диаметром 5 – 8 см.
  3. Для усиления конструкции понадобятся 2 уголка, размерами 30х30х3 мм.

Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.

Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.

Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.

Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.

Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.

Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Пионер своими руками.

Технические характеристики

Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С ним вы сможете поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.

После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:

  • Грузоподъемность устройства может варьироваться в пределах 0,5–1 тонны. Здесь все зависит от материалов, используемых при сборке.
  • Высота крана будет составлять 4 метра.
  • Платформа может разворачиваться на 360 градусов.

В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками. Конечно же, на такие манипуляции вы потратите свое свободное время, зато сможете немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.

Делаем подъемный механизм для кровати своими руками

С целью экономии пространства в малогабаритных комнатах извлекается максимум пользы с каждого предмета мебели, находящегося в помещении. Места в спальной комнате будет гораздо больше, если ее оборудовать кроватью с нишей под матрасом, использующейся для хранения разнообразных вещей. Подъемный механизм для кровати можно изготовить своими руками, экономя значительные денежные средства. Из данной статьи вы узнаете о преимуществах многофункциональной мебели и подробной пошаговой инструкции, как сделать универсальную подъемную кровать своими руками.

Кровать с подъемным механизмом довольно практична, так как в ней можно хранить вещи

Особенности кровати с подъемным механизмом

Кровать с двумя подъемными частями и ящиком для белья

Кровать с подъемным механизмом имеет особенности, на которые стоит обратить особое внимание при создании многофункционального изделия своими руками:

  • размеры планируемого ложе, влияющие на прочность подъемного механизма;
  • ширину создаваемого объекта;
  • фиксацию механизма: горизонтальную либо вертикальную;
  • высоту, влияющую на вместительность ниши;
  • ножки – мебельная продукция будет с ножками или без.

Ознакомившись с особенностями изделия, можно начинать изготовление подъемного механизма для вместительной кровати своими руками.

Для увеличения прочности кровати с подъемным механизмом, необходимо изготовить стальной каркас

Преимущества создания своими руками

Изготовление подъемного спального места своими руками является преимущественным по следующим причинам.

  1. Самодельная мебельная продукция является надежной и крепкой.
  2. Материал для мебели выбирается на усмотрение мастера, в соответствии с интерьером спального помещения.
  3. Возможность изготовления предмета желаемых размеров, вписывающихся в интерьер комнаты.
  4. Предмет мебели изготавливается согласно желаниям и предпочтениям владельца.

Прежде, чем приступить к созданию подъемной кровати, необходимо определиться с внешним видом, комплектацией и каркасом желаемого изделия.

Двухспальная кровать из мебельных щитов с подъемным механизмом

Виды подъемных механизмов

Современные кровати производятся с разными встроенными подъемниками, что позволяет откидывать их в вертикальное и горизонтальное положение. Для создания многофункционального ложе используются такие механизмы.

  1. Ручной подъемник – доступный прибор с отсутствием пружин и амортизаторов. Кровать со встроенным ручным устройством применяется для взрослых людей, потому что каркас поднимается с применением немалой силы.

    Механизм с ручным подъемом является самым доступным устройством

  2. Пружинная система – удобная в применении. Имеет небольшой срок эксплуатации – не более 5 лет. Деформация заключается в износе и растягивании пружин. Преимущество устройства заложено в небольшой стоимости системы.

    Пружинный механизм удобен в использовании и имеет небольшую цену

  3. Подъемник с газовым амортизатором является качественным, надежным и долговечным устройством. Прибор функционирует тихо и плавно, отличается длительной эксплуатацией – до 10 лет при постоянном поднимании либо опускании.

    Газовый амортизатор является самыми удобным, надежным, долговечным механизмом

Для самодельного создания кровати подходит любое вышеописанное устройство. Мастер решает, какой лучше прибор использовать, исходя из возможностей и наличия финансов.

Металлический каркас для кровати с подъемным механизмом

Необходимые материалы

Подготавливая понадобившийся материал для изготовления спального ложа, стоит учесть создаваемую нагрузку матраса на амортизаторы, планки механического устройства, каркас и места фиксации.

В процессе монтажа мебельного предмета понадобится материал:

  • подъемник;
  • МДФ и ДСП;
  • рейки из дерева;
  • доски;
  • бруски;
  • обивочная ткань;
  • поролон;
  • матрас;
  • металлический профиль для создания надежной конструкции.

Распространенный и недорогой материал среди мебельщиков – листы ДСП. Можно применять плиты из стружки, ОСП и другие. Выбор материала зависит полностью от предпочтений собственника и наличия денег. Обивочная ткань подбирается с учетом интерьера спального помещения, где будет установлена самодельная кровать.

Заготовив рабочий материал, нужно запастись инструментами, которые понадобятся, чтобы изготовить каркас места для сна.

Необходимые инструменты для мебельной сборки

В процессе выполнения трудоемкой, требующей внимания и сосредоточенности, работы понадобятся:

  • строительный маркер;
  • трехметровая рулетка;
  • электролобзик;
  • дрель;
  • саморезы;
  • сварочный аппарат;
  • болгарка с металлическим диском;
  • уровень;
  • степлер;
  • фен строительный.

Собрав все инструменты и материал, который понадобится во время сборки каркаса, начинаем процедуру конструирования.

Процесс изготовления: пошаговая инструкция

Схема каркаса кровати с подъемным механизмом

Чтобы делать универсальный подъемный механизм для кровати своими руками, нужно подготовить подробные чертежи будущей модели. Во избежание допущения непоправимых ошибок при монтаже кровати, можно ориентироваться на готовый схематический рисунок сборки каркаса.

Подробная схема сборки кровати с подъемным механизмом

Получить информацию о том, как сделать кровать с подъемным механизмом своими руками, можно изучив подготовленные чертежи.

Чертеж подъемного механизма для кровати

Сначала сооружается прочное, надежное основание задуманной кровати. Чтобы изготовить основу ложа, нужно подготовить:

  1. днище, боковые части кровати, царги и изголовье из МДФ либо ДСП – все элементы соответствующего размера;

    Материалы для основания кровати

  2. раму, сформированную из деревянных брусков;
  3. мостки для матраса, созданные из реек и досок.

После окончания подготовительных работ по монтажу из готовых элементов монтируется кроватное основание.

  1. На каркасе, созданном из брусков, закрепляется с помощью саморезов днище для готовящейся ниши.

    Основа каркаса – короб из калиброванных досок

    Крепление реек для фанерного дна

  2. После проделанных шагов, монтируются на каркас царги и боковины.

    Ножки крепятся внутри каркаса

  3. К подготовленной конструкции прикрепляем изголовье с помощью шуруповерта и саморезов.

    Из листа фанеры выпиливается заготовка изголовья и обтягивается поролоном и кожзамом, как и боковые стороны

  4. После окончания процесса сборки основы, устанавливается подъемник кровати. Он продается готовый к применению, поэтому подъемная конструкция монтируется на гайки.

Система трансформации лифт

Сразу фиксируется на раму основания нижняя планка из стали, потом верхний элемент фиксируется к боковой детали.

Газлифт крепится на реечное основание

Установка газовых амортизаторов для кровати с подъемным механизмом

Для создания надежного спального места устанавливается стальное основание, изготовленное из металлического профиля, распиленного болгаркой на детали, нужных размеров и соединенных между собой в цельную конструкцию путем сваривания, что является важным рабочим этапом. После завершения сварочных работ, к основе фиксируется рама из бруса.

Завершающий этап – декорирование

После завершения изготовления кровати, изделие обшивается с помощью поролона, обивочной ткани и мебельного степлера. Благодаря обшивке прячутся элементы каркаса и рамы, получается мягкая, комфортная и эстетически оформленная модель.

Как происходит процесс обшивки готовой модели?

Шаг 1

На основу ложа укладывается поролон. Необходимое количество слоев определяется мастером самостоятельно.

Борты кровати обтягиваются поролоном

Сверху поролон прибивается с напуском примерно 3-4 мм

Шаг 2

Поролон закрывается сверху обивочной тканью, подготовленной заранее. Обивка выбирается соответственно интерьеру комнаты и вкусам собственника.

Борты кровати оббиваются кожзамом

Шаг 3

Обшивка прикрепляется к основе с помощью степлера, который прочно вбивает скобы в каркас мебели. Скобы на обшивке не заметны и не влияют на эстетический вид.

Углы обивки закрепляются уголками

Шаг 4

Боковины модели декорируются обивкой. В местах соприкосновения декоративной ткани и подъемника под обивочный материал подкладывается уплотнитель.

Шаг 5

Фиксируются ножки к готовой модели, если они предусмотрены схематическим изображением.

Готовая кровать с подъемным механизмом, изготовленная своими руками

Изучив детально инструкцию, как можно сделать кровать с подъемным механизмом своими руками, даже начинающий мастер изготовит самостоятельно сложный предмет спального гарнитура.  Сделать кровать с подъемником своими руками, основываясь на заранее подготовленные чертежи несложно. Самостоятельное произведение спального ложе экономит значительные средства и дает возможность создать уникальную многофункциональную кровать.

Деревянная кровать с подъемным механизмом и нишей для хранения вещей

Видео: Кровать с подъемным механизмом

'; blockSettingArray[11]["setting_type"] = 1; blockSettingArray[11]["element"] = "h3"; blockSettingArray[11]["elementPosition"] = 1; blockSettingArray[11]["elementPlace"] = 10; blockSettingArray[12] = []; blockSettingArray[12]["minSymbols"] = 0; blockSettingArray[12]["minHeaders"] = 0; blockSettingArray[12]["text"] = '

'; blockSettingArray[12]["setting_type"] = 1; blockSettingArray[12]["element"] = "h3"; blockSettingArray[12]["elementPosition"] = 1; blockSettingArray[12]["elementPlace"] = 11; blockSettingArray[13] = []; blockSettingArray[13]["minSymbols"] = 0; blockSettingArray[13]["minHeaders"] = 0; blockSettingArray[13]["text"] = '

'; blockSettingArray[13]["setting_type"] = 1; blockSettingArray[13]["element"] = "h3"; blockSettingArray[13]["elementPosition"] = 1; blockSettingArray[13]["elementPlace"] = 12; blockSettingArray[14] = []; blockSettingArray[14]["minSymbols"] = 0; blockSettingArray[14]["minHeaders"] = 0; blockSettingArray[14]["text"] = '

'; blockSettingArray[14]["setting_type"] = 1; blockSettingArray[14]["element"] = "h4"; blockSettingArray[14]["elementPosition"] = 1; blockSettingArray[14]["elementPlace"] = 1; blockSettingArray[15] = []; blockSettingArray[15]["minSymbols"] = 0; blockSettingArray[15]["minHeaders"] = 0; blockSettingArray[15]["text"] = '

'; blockSettingArray[15]["setting_type"] = 1; blockSettingArray[15]["element"] = "h4"; blockSettingArray[15]["elementPosition"] = 1; blockSettingArray[15]["elementPlace"] = 2; blockSettingArray[16] = []; blockSettingArray[16]["minSymbols"] = 0; blockSettingArray[16]["minHeaders"] = 0; blockSettingArray[16]["text"] = '

'; blockSettingArray[16]["setting_type"] = 1; blockSettingArray[16]["element"] = "h4"; blockSettingArray[16]["elementPosition"] = 1; blockSettingArray[16]["elementPlace"] = 3; blockSettingArray[17] = []; blockSettingArray[17]["minSymbols"] = 0; blockSettingArray[17]["minHeaders"] = 0; blockSettingArray[17]["text"] = '

'; blockSettingArray[17]["setting_type"] = 1; blockSettingArray[17]["element"] = "h4"; blockSettingArray[17]["elementPosition"] = 1; blockSettingArray[17]["elementPlace"] = 4; blockSettingArray[18] = []; blockSettingArray[18]["minSymbols"] = 0; blockSettingArray[18]["minHeaders"] = 0; blockSettingArray[18]["text"] = '

'; blockSettingArray[18]["setting_type"] = 1; blockSettingArray[18]["element"] = "h4"; blockSettingArray[18]["elementPosition"] = 1; blockSettingArray[18]["elementPlace"] = 5; blockSettingArray[19] = []; blockSettingArray[19]["minSymbols"] = 0; blockSettingArray[19]["minHeaders"] = 0; blockSettingArray[19]["text"] = '

'; blockSettingArray[19]["setting_type"] = 1; blockSettingArray[19]["element"] = "h4"; blockSettingArray[19]["elementPosition"] = 1; blockSettingArray[19]["elementPlace"] = 6; blockSettingArray[20] = []; blockSettingArray[20]["minSymbols"] = 0; blockSettingArray[20]["minHeaders"] = 0; blockSettingArray[20]["text"] = '

'; blockSettingArray[20]["setting_type"] = 1; blockSettingArray[20]["element"] = "h2"; blockSettingArray[20]["elementPosition"] = 1; blockSettingArray[20]["elementPlace"] = 1; blockSettingArray[21] = []; blockSettingArray[21]["minSymbols"] = 0; blockSettingArray[21]["minHeaders"] = 0; blockSettingArray[21]["text"] = '

'; blockSettingArray[21]["setting_type"] = 3; blockSettingArray[21]["element"] = "p"; blockSettingArray[21]["directElement"] = "#toc_container"; blockSettingArray[21]["elementPosition"] = 0; blockSettingArray[21]["elementPlace"] = 1; blockSettingArray[22] = []; blockSettingArray[22]["minSymbols"] = 0; blockSettingArray[22]["minHeaders"] = 0; blockSettingArray[22]["text"] = '

'; blockSettingArray[22]["setting_type"] = 3; blockSettingArray[22]["element"] = "p"; blockSettingArray[22]["directElement"] = "social"; blockSettingArray[22]["elementPosition"] = 0; blockSettingArray[22]["elementPlace"] = 1; blockSettingArray[23] = []; blockSettingArray[23]["minSymbols"] = 0; blockSettingArray[23]["minHeaders"] = 0; blockSettingArray[23]["text"] = '

'; blockSettingArray[23]["setting_type"] = 3; blockSettingArray[23]["element"] = "p"; blockSettingArray[23]["directElement"] = "social"; blockSettingArray[23]["elementPosition"] = 0; blockSettingArray[23]["elementPlace"] = 2; blockSettingArray[25] = []; blockSettingArray[25]["minSymbols"] = 0; blockSettingArray[25]["minHeaders"] = 0; blockSettingArray[25]["text"] = '

'; blockSettingArray[25]["setting_type"] = 3; blockSettingArray[25]["element"] = "p"; blockSettingArray[25]["directElement"] = "#nav_menu-2"; blockSettingArray[25]["elementPosition"] = 1; blockSettingArray[25]["elementPlace"] = 1; blockSettingArray[26] = []; blockSettingArray[26]["minSymbols"] = 0; blockSettingArray[26]["minHeaders"] = 0; blockSettingArray[26]["text"] = '

'; blockSettingArray[26]["setting_type"] = 3; blockSettingArray[26]["element"] = "p"; blockSettingArray[26]["directElement"] = "widget_construct"; blockSettingArray[26]["elementPosition"] = 1; blockSettingArray[26]["elementPlace"] = 1; blockSettingArray[27] = []; blockSettingArray[27]["minSymbols"] = 0; blockSettingArray[27]["minHeaders"] = 0; blockSettingArray[27]["text"] = '

'; blockSettingArray[27]["setting_type"] = 1; blockSettingArray[27]["element"] = "h2"; blockSettingArray[27]["elementPosition"] = 1; blockSettingArray[27]["elementPlace"] = 1; var jsInputerLaunch = 15;
